Метановые заправки - технологические основы и оборудование

Статья обновлена: 18.08.2025

Переход на альтернативные виды топлива становится глобальным трендом, и метан занимает в этом процессе ключевое место.

Экологичность, экономическая выгода и растущая доступность природного газа делают метановые заправочные станции востребованным решением для транспорта и промышленности.

Успешная работа АГНКС требует глубокого понимания применяемых технологий и специфики используемого оборудования.

В статье подробно рассмотрены принципы функционирования, ключевые компоненты и современные технические решения, лежащие в основе метановых заправок.

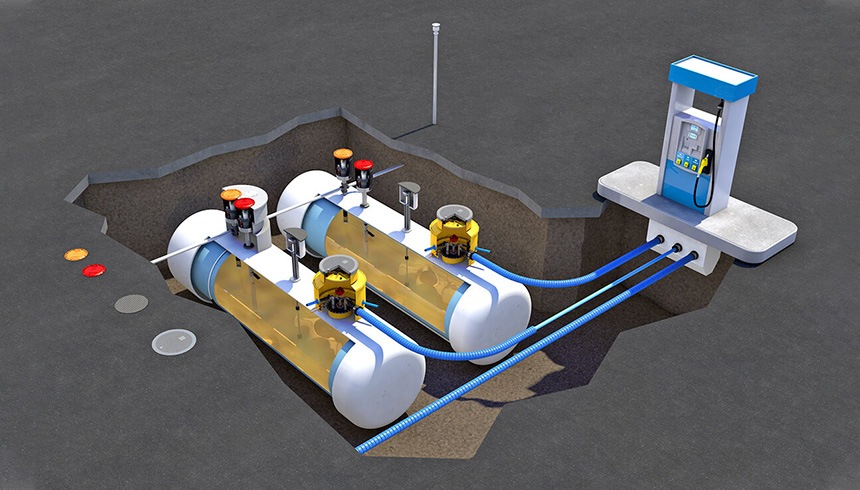

Криогенные резервуары для хранения сжиженного природного газа: конструкция и принципы эксплуатации

Криогенные резервуары для сжиженного природного газа (СПГ) представляют собой сложные инженерные сооружения, спроектированные для безопасного хранения топлива при экстремально низких температурах (около -162°C). Основная задача таких емкостей – минимизировать теплоприток извне для снижения скорости испарения продукта (богэтинг). Конструктивно они относятся к резервуарам двойной стенки типа "сосуд в сосуде".

Внутренний сосуд изготавливается из аустенитной нержавеющей стали или алюминиевых сплавов, сохраняющих пластичность при криогенных температурах. Наружная оболочка выполняется из углеродистой стали или железобетона и служит барьером против атмосферных воздействий. Пространство между стенками заполняется высокоэффективной вакуумированной теплоизоляцией (перлит, порошковые или многослойные экранные материалы), создающей термическое сопротивление. Обязательно наличие предохранительных клапанов и систем мониторинга давления.

Эксплуатационные особенности и требования

Эксплуатация криогенных резервуаров требует соблюдения строгих регламентов:

Поэтапное охлаждение перед вводом в эксплуатацию для предотвращения термических напряжений
Непрерывный контроль параметров:
- Уровня жидкости и давления в газовой подушке
- Состава паровой фазы (концентрация кислорода)
- Целостности теплоизоляционного пространства
Управление кипением СПГ через рециркуляцию или конденсацию паров (BOG)

Ключевые технические характеристики типовых резервуаров:

Параметр	Наземные резервуары	Мобильные емкости
Объем	20 000 - 200 000 м³	30 - 50 м³ (автоцистерны)
Рабочее давление	до 25 кПа	до 1.8 МПа
Суточное испарение	0.05% - 0.1%	до 0.3%

При обслуживании особое внимание уделяется периодическим испытаниям на герметичность, контролю коррозии наружной оболочки и регламентной проверке арматуры. Запрещены работы, вызывающие ударные нагрузки на конструкцию. Утилизация паров осуществляется через регазификационные установки или системы возврата в резервуар.

Компрессорное оборудование для сжатия газа: типы, характеристики и критерии выбора

Компрессоры служат ключевым звеном метановых заправок, обеспечивая сжатие природного газа до рабочих параметров (200-250 бар). Их эффективность напрямую влияет на производительность станции, энергозатраты и надежность. Неправильный подбор оборудования ведет к перерасходу ресурсов, частым поломкам и снижению пропускной способности АГНКС.

На рынке доминируют три типа компрессоров, различающихся по принципу действия и сфере применения. Каждый тип обладает специфическими эксплуатационными характеристиками, определяющими его пригодность для конкретных условий работы станции – от интенсивности потока транспорта до требований по шуму и занимаемой площади.

Поршневые компрессоры: Сжатие происходит за счет возвратно-поступательного движения поршней в цилиндрах. Отличаются высокой степенью сжатия, относительно низкой начальной стоимостью, но повышенным уровнем вибрации и шума. Требуют регулярного техобслуживания. Оптимальны для малых и средних АГНКС с непостоянной нагрузкой.
Винтовые компрессоры: Сжатие осуществляется вращающимися роторами (винтами). Обеспечивают непрерывный, равномерный поток газа, низкий уровень вибрации и шума, высокую производительность. Энергоэффективны при постоянной нагрузке, но имеют более высокую стоимость. Рекомендованы для средних и крупных станций с высокой интенсивностью заправок.
Мембранные компрессоры: Сжатие достигается колебаниями гибкой мембраны. Главное преимущество – абсолютная герметичность процесса (газ не контактирует с маслом или механическими частями), обеспечивающая высокую чистоту метана. Имеют меньшую производительность и применяются преимущественно для сжатия газов с особыми требованиями к чистоте или в мини-АГНКС.

Характеристика	Описание	Единицы измерения / Важность
Производительность	Объем газа, сжимаемый за единицу времени	м³/мин (Критична для расчета пропускной способности станции)
Конечное давление	Максимальное давление на выходе компрессора	бар (мин. 200 бар для заправки автотранспорта)
Мощность привода	Энергопотребление компрессорной установки	кВт (Влияет на эксплуатационные расходы)
Уровень шума	Звуковое давление во время работы	дБ (Важен для соблюдения санитарных норм, особенно в городах)
Тип смазки	Маслосмазываемые или безмасляные (dry)	(Безмасляные - для исключения загрязнения газа, но дороже)
Режим работы	Продолжительность включения (ПВ)	% (Способность к непрерывной работе или в циклическом режиме)

Критерии выбора компрессора для АГНКС

Оптимальный выбор компрессорного оборудования требует комплексного анализа технико-экономических параметров и условий эксплуатации:

Планируемая суточная нагрузка станции: Определяет требуемую производительность (м³/мин). Недостаточная мощность создаст очереди, избыточная – приведет к перерасходу энергии.
Энергоэффективность: Сравнение удельного энергопотребления (кВт*ч/м³). Винтовые компрессоры часто выигрывают при постоянной нагрузке, поршневые могут быть эффективнее при переменной.
Надежность и срок службы: Оценка качества сборки, репутации производителя, доступности запчастей, межсервисных интервалов. Винтовые блоки обычно имеют больший ресурс.
Эксплуатационные расходы: Учет затрат на электроэнергию, техническое обслуживание, ремонт, масло (для маслосмазываемых моделей).
Шумовые характеристики: Уровень шума должен соответствовать местным нормативам. Поршневые компрессоры требуют шумоизоляции чаще.
Требования к чистоте газа: Для сохранения ресурса двигателей ТС предпочтительны безмасляные (dry) винтовые или мембранные компрессоры.
Габариты и требования к помещению: Наличие свободного пространства, вентиляции, несущей способности фундамента (особенно для тяжелых поршневых агрегатов).

Выбор всегда является компромиссом между первоначальными инвестициями, эксплуатационными затратами, надежностью и конкретными условиями работы заправочной станции. Приоритет отдается оборудованию, обеспечивающему бесперебойную подачу газа с минимальной стоимостью жизненного цикла.

Системы безопасности АГНКС: детекторы метана и автоматические отсекатели

Детекторы метана служат основой мониторинга безопасности на АГНКС, непрерывно анализируя концентрацию газа в воздухе. Они устанавливаются в зонах повышенного риска: возле заправочных колонок, компрессоров, резервуаров хранения и трубопроводов. Принцип работы базируется на оптических, каталитических или полупроводниковых технологиях, обеспечивающих точное определение метана даже в минимальных концентрациях от 1% от нижнего предела взрываемости (НПВ).

Автоматические отсекатели (аварийные клапаны) мгновенно блокируют подачу метана при срабатывании детекторов или других аварийных сигналов. Эти устройства интегрированы в ключевые точки газовой магистрали: вход/выход резервуаров, участки перед колонками и разветвления трубопроводов. Скорость срабатывания не превышает 1-3 секунд, что предотвращает распространение утечки и минимизирует риск воспламенения.

Ключевые характеристики компонентов

Типы детекторов метана:

Инфракрасные (IR): Измеряют поглощение ИК-лучей молекулами CH₄. Устойчивы к отравляющим веществам.
Каталитические: Фиксируют изменение сопротивления при окислении метана на катализаторе. Требуют наличия кислорода.
Полупроводниковые: Реагируют на изменение проводимости материала при контакте с газом. Экономичны, но менее точны.

Принципы работы отсекателей:

Пневматические: Срабатывают от давления сжатого воздуха или газа.
Гидравлические: Используют жидкость под давлением для активации.
Электромагнитные: Управляются сигналом от контроллера при тревоге.

Параметр срабатывания	Детекторы	Отсекатели
Порог активации	20-40% НПВ	Сигнал от датчика/пожарной системы
Время реакции	< 5 сек	< 3 сек
Дополнительные триггеры	–	Ручная кнопка остановки, сейсмические датчики

Система оснащается резервным питанием для работы при отключении электроэнергии. Все компоненты соответствуют стандартам ГОСТ Р 55892-2013 и ATEX, проходят ежегодную поверку. Интеграция с централизованным диспетчерским пунктом позволяет удаленно контролировать состояние объекта и архивировать аварийные события.

Технология заправки газомоторного транспорта: протоколы и последовательность операций

Процесс заправки метаном требует строгого соблюдения регламентированных протоколов для исключения утечек газа, обеспечения безопасности персонала и корректной работы оборудования. Технология включает подготовительные этапы, непосредственную заправку и финальные проверки, выполняемые в заданной последовательности.

Операции контролируются автоматизированными системами АЗС, синхронизирующими действия оператора, топливного модуля и транспортного средства. Ключевыми элементами являются проверка герметичности контуров, управление давлением и соблюдение временных параметров на каждом этапе.

Последовательность операций при заправке

Идентификация ТС: Сканирование VIN-кода или ручной ввод данных о транспортном средстве в систему АЗС для определения допустимого давления заправки.
Визуальный осмотр:
- Проверка отсутствия механических повреждений на газовой системе автомобиля
- Контроль срока поверки баллонов
- Обнаружение следов обмерзания или запаха газа
Продувка магистрали: Кратковременная подача метана для удаления воздуха/влаги из заправочного пистолета перед подключением.
Подключение и герметизация:
- Фиксация пистолета в заправочном клапане автомобиля
- Автоматическая проверка герметичности соединения датчиками давления

Цикл наполнения:

Этап	Давление (МПа)	Длительность
Начальная подача	до 5	20-30 сек
Основное заполнение	5-20	3-5 мин
Дозаправка	20-25 (max)	до 1 мин

Автоматическая остановка: Прекращение подачи газа при достижении:
- Установленного давления для конкретного ТС
- Температурного предела баллонов (+45°C)
Контроль отключения:
- Сброс остаточного давления в шланге
- Визуальный контроль показаний счетчика
- Извлечение заправочного пистолета

Критические протоколы безопасности включают непрерывный мониторинг загазованности датчиками Метанола-01, блокировку заправки при срабатывании аварийной кнопки, обязательное заземление ТС и использование оператором СИЗ (огнезащитный костюм, перчатки). Данные по каждой операции архивируются в системе учета АЗС для отслеживания параметров заправки и идентификации ответственных лиц.

Оборудование для подготовки газа: фильтры, осушители и подогреватели

Комплексная подготовка природного газа перед заправкой в транспортное средство критически важна для безопасности, эффективности работы двигателя и долговечности топливной системы. Основные технологические этапы включают очистку от механических примесей, осушку до требуемых параметров влажности и термостатирование потока. Несоблюдение норм по чистоте, точке росы или температуре газа ведет к абразивному износу, коррозии компонентов, обмерзанию заправочных пистолетов и снижению точности дозирования.

Стандартная линия подготовки на метановой АГНКС объединяет последовательно установленные фильтры грубой и тонкой очистки, адсорбционный осушитель и газовый подогреватель низкого давления. Каждый модуль выполняет строго определенную функцию, а их совместная работа регулируется автоматической системой управления, контролирующей параметры на выходе. Технические требования к оборудованию регламентируются национальными стандартами (ГОСТ Р 55115-2012, ГОСТ Р 55892-2013) и международными нормами (ISO 16923, ISO 16924).

Ключевые компоненты системы подготовки

Фильтры:
- Предварительной очистки (грубой) – улавливают частицы размером >10 мкм (песок, окалина), корпус из углеродистой стали, картриджи со спеченным металлом или синтетическим волокном.
- Тонкой очистки – задерживают аэрозоли, пыль до 1 мкм, коалесцирующие элементы отделяют капли масла и влаги, корпус нержавеющий.
Адсорбционные осушители:
- Принцип работы: попеременная осушка газа в одном баллоне с регенерацией сорбента во втором потоком подогретого газа.
- Сорбент: активированный оксид алюминия или молекулярные сита (цеолиты).
- Цель: снижение точки росы до -40°С...-70°С для исключения конденсации влаги при хранении в баллонах ТС.
Электрические подогреватели:
- Компенсируют температурное падение газа (эффект Джоуля-Томсона) после дросселирования в редукторе.
- Поддерживают температуру на выходе в диапазоне +5°С...+15°С для предотвращения обледенения.
- Мощность регулируется автоматически по сигналу датчика температуры.

Оборудование	Контролируемый параметр	Нормативное значение
Фильтр тонкой очистки	Размер улавливаемых частиц	≤ 1 мкм
Адсорбционный осушитель	Точка росы по воде	≤ -40°С (при давлении 20 МПа)
Подогреватель газа	Температура на выходе	≥ +5°С

Диспетчеризация АГНКС: программное обеспечение для управления заправочными процессами

Программное обеспечение для диспетчеризации АГНКС представляет собой комплексную платформу, обеспечивающую централизованный мониторинг и управление технологическими процессами на станции. Система интегрируется с контроллерами заправочных колонок, датчиками давления в хранилищах, газоанализаторами, системами безопасности и кассовыми терминалами, формируя единую информационную среду. Основная задача – автоматизация операций и минимизация человеческого фактора при соблюдении строгих нормативов безопасности.

Функционал ПО включает непрерывный сбор данных в реальном времени: объемы заправленного топлива, остатки в резервуарах, параметры компримирования газа, статус оборудования и финансовые транзакции. Алгоритмы анализируют эти показатели для прогнозирования нагрузки, оптимизации логистики заправок и предотвращения аварийных ситуаций (например, блокировка подачи метана при утечке или отклонении давления).

Ключевые модули системы диспетчеризации

Управление заправкой: Автоматический запуск/остановка колонок, контроль лимитов топлива, обработка предоплаченных карт.
Мониторинг безопасности: Оповещения о превышении концентрации метана, падении давления в магистралях, несанкционированном доступе.
Аналитика и отчетность: Формирование сменных ведомостей, учет остатков СПГ/КПГ, анализ пиковых нагрузок, интеграция с бухгалтерскими системами.
Техподдержка: Диагностика оборудования, удаленная настройка параметров, ведение журнала неисправностей.

Архитектура ПО строится по трехуровневому принципу: нижний уровень (оборудование и датчики), промежуточный (промышленные контроллеры, преобразующие сигналы) и верхний (сервер с пользовательским интерфейсом). Современные решения поддерживают веб-доступ и мобильные приложения для дистанционного управления станцией. Важным аспектом является защита данных: все коммуникации шифруются, а действия операторов фиксируются в системном журнале для аудита.

Технологический параметр	Тип данных	Частота обновления
Давление в накопительных емкостях	Аналоговый сигнал (4-20 мА)	1 секунда
Объем отпущенного топлива	Импульсы от счетчиков	В реальном времени
Концентрация метана в воздухе	Дискретный сигнал (норма/тревога)	500 мс

Внедрение диспетчерских систем существенно повышает ресурсоэффективность АГНКС: сокращаются потери метана, увеличивается пропускная способность за счет оптимизации очередей, снижаются эксплуатационные затраты. Дополнительное преимущество – соответствие требованиям регуляторов (Ростехнадзор, экологические нормы) через автоматическое документирование параметров работы.

Регламентное обслуживание метановых заправок: диагностика узлов и профилактика неисправностей

Регламентное обслуживание метановых заправок является обязательным комплексом мероприятий, направленных на поддержание технологического оборудования в исправном состоянии, предотвращение аварийных ситуаций и обеспечение экологической безопасности. Оно включает плановые осмотры, диагностику ключевых узлов, замену расходных материалов и выполнение профилактических работ согласно утвержденным производителем и нормативными документами графикам.

Систематическое проведение регламентных работ минимизирует риски утечек метана, гарантирует стабильность параметров подачи топлива (давление, чистота), снижает эксплуатационные затраты за счет предупреждения дорогостоящих поломок и продлевает ресурс дорогостоящего оборудования. Пренебрежение регламентом ведет к снижению надежности, нарушениям экологических норм и создает угрозу безопасности персонала и потребителей.

Ключевые направления обслуживания

Диагностика основных узлов:

Компрессорные агрегаты: Контроль уровня масла, вибродиагностика подшипников, проверка на утечки в сальниковых уплотнениях и трубных соединениях, анализ параметров работы (температура нагнетания, давление ступеней).
Системы осушки и очистки газа: Проверка эффективности адсорбента (точка росы), целостности фильтрующих элементов, герметичности колонн и клапанов, функционирования системы регенерации.
Хранилища (криогенные резервуары или баллоны высокого давления): Визуальный осмотр корпуса на коррозию и повреждения, проверка предохранительных клапанов и манометров, контроль уровня и давления СУГ, диагностика теплоизоляции криоемкостей.
Топливораздаточные колонны (ТРК): Тестирование герметичности заправочных пистолетов и рукавов высокого давления, калибровка расходомеров, проверка точности индикации, работоспособности аварийных отсечных клапанов и системы ESD.
Система управления и безопасности: Проверка срабатывания газоанализаторов (метан, довзрывоопасная концентрация), тестирование сигнализации, работоспособности аварийных кнопок "стоп", целостности заземляющих контуров.
Трубопроводы и арматура: Визуальный и инструментальный контроль на герметичность всех соединений и запорной арматуры (шаровые краны, обратные клапаны).

Профилактические мероприятия:

Замена расходников: Масла в компрессорах, осушителях адсорбента, фильтрующих элементов (газовых и масляных), уплотнительных колец на пистолетах и быстроразъемных соединениях.
Чистка узлов: Очистка радиаторов компрессоров от пыли и грязи, промывка или замена фильтров-сепараторов, обслуживание электроконтактных групп.
Смазка: Механизмов ТРК, подшипниковых узлов (где предусмотрено), штоков запорной арматуры.
Калибровка и настройка: Калибровка датчиков давления, температуры, газоанализаторов, расходомеров ТРК, проверка и корректировка уставок систем управления и защиты.
Обновление ПО: Установка обновлений программного обеспечения контроллеров АСУ ТП.

Периодичность основных работ:

Тип работ / Узел	Ежедневно	Еженедельно	Ежемесячно	Ежеквартально	Ежегодно
Визуальный осмотр на утечки	Да	-	-	-	-
Проверка давления/уровня в хранилищах	Да	-	-	-	-
Контроль масла в компрессоре	Да	-	-	-	-
Тест газоанализаторов и ESD	-	Да	-	-	-
Осмотр/чистка фильтров предварительной очистки	-	Да	-	-	-
Проверка ТРК (герметичность, пистолеты)	-	Да	-	-	-
Диагностика компрессора (вибрация, темп.)	-	-	Да	-	-
Контроль точки росы после осушки	-	-	Да	-	-
Замена масляных фильтров компрессора	-	-	-	Да*	-
Полная диагностика АСУ ТП и безопасности	-	-	-	-	Да
Поверка КИП (манометры, расходомеры)	-	-	-	-	Да
Техническое освидетельствование сосудов под давлением	-	-	-	-	Да**

* Частота зависит от наработки моточасов и рекомендаций производителя.
** Согласно срокам, установленным Ростехнадзором для конкретного типа оборудования.

Результаты всех диагностических и профилактических работ, замеры параметров, факты замены деталей фиксируются в специальных журналах технического обслуживания. Это обеспечивает прослеживаемость состояния оборудования и служит основанием для планирования следующих этапов обслуживания или капитального ремонта.

Список источников

Статья подготовлена с использованием актуальных технических данных и нормативных документов.

Приведенные источники отражают современные стандарты и практики в области метановых заправок.

ГОСТ Р 57821.1-2017 Газ природный. Использование в качестве моторного топлива. Автомобильные газонаполнительные компрессорные станции (АГНКС). Общие технические требования
Технический регламент Таможенного союза ТР ТС 016/2011 "О безопасности аппаратов, работающих на газообразном топливе"
РД 153-39.4-080-00 Правила технической эксплуатации автомобильных газонаполнительных компрессорных станций (АГНКС)
СНиП 2.11.03-93 Склады нефти и нефтепродуктов. Противопожарные нормы
Справочник проектировщика: Системы газоснабжения метановыми топливными газами. Под ред. В.И. Широкова. М.: Стройиздат, 2021
Техническая документация производителей криогенного оборудования (Linde, Cryostar, Cryolor)
Отчеты НИИ природных газов и газовых технологий (ВНИИГАЗ) по испытаниям компрессорных модулей
Международный стандарт ISO 16924:2016 Natural gas fuelling stations – CNG stations for fuelling vehicles
Методические рекомендации по эксплуатации систем хранения СПГ (РосТехНадзор, 2022)
