Модернизация катализатора Mitsubishi Lancer 9 - варианты и решения

Статья обновлена: 18.08.2025

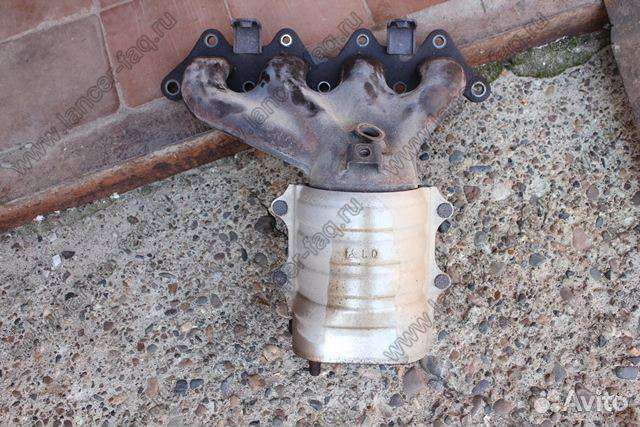

Штатный катализатор Mitsubishi Lancer IX со временем теряет эффективность или выходит из строя, ограничивая мощность двигателя и повышая расход топлива.

Владельцы сталкиваются с выбором: повторная замена оригинальной детали или модернизация системы выхлопа для улучшения характеристик.

Рассмотрим практические варианты апгрейда катализатора, их влияние на работу силового агрегата и соответствие экологическим нормам.

Диагностика состояния родного катализатора перед модернизацией

Перед выполнением модернизации выхлопной системы критически важно объективно оценить текущее состояние штатного каталитического нейтрализатора. Его физическая целостность и эффективность напрямую влияют на выбор оптимального пути апгрейда и исключают риски повреждения нового оборудования.

Пренебрежение диагностикой может привести к некорректной работе двигателя после установки спортивного катализатора или пламегасителя, скрытым проблемам с датчиками кислорода или повышению расхода топлива из-за невыявленных исходных неисправностей системы.

Методы оценки состояния катализатора

Используйте комплексный подход для точной диагностики:

• Сканирование ошибок ЭБУ: Проверка кодов неисправностей (P0420/P0430) через диагностический разъем OBD-II. Отсутствие ошибок не гарантирует исправность катализатора.
• Визуальный осмотр и простукивание: Контроль внешних повреждений корпуса. Звонкий стук при постукивании рукояткой отвертки указывает на разрушение керамических сот внутри блока.
• Замер противодавления: Установка манометра (до 1.5 Бар) вместо лямбда-зонда. Показания выше 0.35 Бар на 2500 об/мин сигнализируют о засорении.
• Эндоскопия: Визуальный осмотр внутренней структуры через отверстие датчика кислорода. Позволяет выявить оплавление, закоксовку или разрушение ячеек.

Типичные признаки критического износа:

Симптом	Возможная причина
Падение динамики разгона	Закупорка сот, повышение противодавления
Металлический гул при нагрузке	Разрушение керамического блока
Рост расхода топлива	Нарушение состава топливной смеси
Тухлый запах выхлопа	Снижение эффективности нейтрализации

При выявлении механических повреждений или засора обязательна замена катализатора. Монтаж спортивного аналога или стронгера поверх разрушенного элемента технически недопустим и приведет к ускоренному выходу нового компонента из строя.

Симптомы забитого катализатора на Mitsubishi Lancer IX

Забитый каталитический нейтрализатор создает серьезное препятствие для выхода отработавших газов из двигателя. Это приводит к целому ряду проблем в работе силового агрегата, которые владелец Mitsubishi Lancer IX может заметить по характерным признакам.

Своевременное распознавание этих симптомов критически важно, так как эксплуатация автомобиля с неисправным катализатором может привести к более дорогостоящим поломкам, таким как повреждение поршневой группы или турбины (при ее наличии). Основные проявления засора следующие:

• Заметное снижение мощности двигателя и динамики разгона: Автомобиль становится "вялым", особенно при попытке резко ускориться или при движении в гору. Двигатель "не тянет", обороты набираются с трудом.
• Увеличенный расход топлива: ЭБУ двигателя, пытаясь компенсировать нехватку мощности, обогащает топливно-воздушную смесь, что приводит к повышенному потреблению бензина.
• Затрудненный запуск двигателя: Особенно "на горячую". После остановки и непродолжительной стоянки двигатель может запускаться с нескольких попыток или не заводиться вовсе, пока не остынет.
• Неустойчивая работа двигателя на холостом ходу: Обороты холостого хода могут плавать, двигатель может работать с перебоями ("троить") или даже глохнуть на холостых оборотах.
• Характерный металлический звон или дребезжание из-под днища: Часто возникает при запуске или остановке двигателя, а также при проезде неровностей. Это звук разрушающихся сот катализатора, кусочки которых бьются о его корпус.
• Изменение звука выхлопа: Выхлопная система может начать звучать приглушенно, "захлебываться", или же, наоборот, появится непривычный свист/шипение из-под капота или под днищем.
• Запах сероводорода (тухлых яиц) из выхлопной трубы: Возникает, когда катализатор не справляется с преобразованием серосодержащих соединений в выхлопных газах из-за перегрева или неэффективной работы.
• Повышенная температура под днищем: Значительный нагрев катализатора и прилегающих участков выхлопной системы, ощущаемый даже через пол салона, или видимый нагрев катализаторного банка до красна в темное время суток.
• Загорание сигнальной лампы "Check Engine": ЭБУ фиксирует ошибки, связанные с работой системы выпуска и каталитической нейтрализации, чаще всего:
  • P0420 (Эффективность системы каталитической нейтрализации ниже порога (Банк 1))
  • P0430 (Эффективность системы каталитической нейтрализации ниже порога (Банк 2)) - для V-образных двигателей, у Lancer IX обычно P0420.
  • Также могут появляться ошибки по лямбда-зондам (например, P0134, P0135, P0141), так как забитый катализатор влияет на их показания.
• Потеря тяги на высоких оборотах: Двигатель может нормально работать на низких и средних оборотах, но при попытке раскрутить его выше 3000-4000 об/мин возникает ощущение, что он "упирается в стену", мощность резко падает.

Степень проявления симптомов в зависимости от стадии засора

Стадия засора	Характерные симптомы	Примечание
Начальная	Незначительная потеря тяги на высоких оборотах, возможны редкие плавающие холостые обороты, ошибка P0420.	Симптомы малозаметны, часто списываются на плохое топливо.
Средняя	Заметное снижение динамики разгона, повышенный расход топлива, устойчивая ошибка P0420, возможны проблемы с запуском "на горячую".	Симптомы становятся явными, влияют на комфорт вождения.
Сильная (критическая)	Резкая потеря мощности (двигатель еле "тянет"), очень высокий расход топлива, трудности с запуском, глохнет на холостом ходу, возможен звон/дребезжание, сильный нагрев, запах сероводорода.	Эксплуатация автомобиля затруднена или невозможна, высок риск повреждения двигателя.

Замер противодавления выхлопных газов: практическое руководство

Измерение противодавления в выхлопной системе Lancer 9 – критически важная диагностическая процедура при подозрении на забитый каталитический нейтрализатор или другие препятствия в тракте. Высокое противодавление напрямую приводит к потере мощности, увеличению расхода топлива, затрудненному запуску, ошибкам по лямбда-зондам и, в перспективе, может повредить выпускные клапаны, поршневые кольца или прокладку ГБЦ.

Для точного замера вам потребуется манометр низкого давления (обычно шкала 0-1.5 или 0-3.0 Бар/psi), адаптер для вкручивания вместо первого лямбда-зонда (перед катализатором), и надежные удлинители/шланги, выдерживающие температуру выхлопных газов. Замер производится на прогретом до рабочей температуры двигателе.

Необходимые инструменты и материалы

• Манометр низкого давления (0-1.5/3.0 Бар)
• Переходник-адаптер для установки в отверстие первого лямбда-зонда (Denso/OEM резьба)
• Жаростойкий шланг (если манометр не интегрирован в адаптер)
• Термостойкие перчатки
• Защитные очки
• Ключи для демонтажа лямбда-зонда (обычно на 22 мм)

Последовательность выполнения замера:

Шаг	Действие	Примечание
1	Прогрейте двигатель до рабочей температуры (80-90°C).	Холодный замер не информативен!
2	Заглушите двигатель. Снимите разъем первого лямбда-зонда (перед катализатором).	Осторожно с горячими деталями.
3	Выкрутите первый лямбда-зонд ключом на 22 мм.	Не повредите проводку.
4	Вверните подготовленный адаптер с подключенным манометром в отверстие лямбда-зонда.	Убедитесь в герметичности соединения.
5	Запустите двигатель. Убедитесь, что шланги манометра не касаются подвижных/горячих частей.	Безопасность прежде всего!
6	Зафиксируйте показания манометра на холостом ходу.	Двигатель должен быть прогрет.
7	Попросите помощника резко увеличить обороты до 2500-3000 об/мин и удерживать их.	Избегайте длительной работы на высоких оборотах без нагрузки!
8	Зафиксируйте показания манометра при стабильных 2500-3000 об/мин.	Это ключевое значение.
9	Заглушите двигатель. Дайте системе остыть.
10	Аккуратно снимите адаптер с манометром.	Осторожно, горячо!
11	Установите лямбда-зонд обратно, подключите разъем.	Проверьте надежность затяжки.

Ключевые нюансы:

• Проверяйте герметичность соединений адаптера – утечки исказят показания в меньшую сторону.
• Используйте только манометр, рассчитанный на высокую температуру газов. Обычные манометры для шин или топлива могут выйти из строя или дать неверные данные.
• Избегайте длительного (более 10-15 секунд) удержания высоких оборотов под нагрузкой – это создает экстремальную тепловую нагрузку на выпускные клапаны без отвода тепла движением.

Интерпретация результатов:

1. Холостой ход: Нормальное значение – 0.1 - 0.3 Бар (1.5 - 4.5 psi). Значения выше 0.5 Бар (7 psi) указывают на существенное сопротивление.
2. 2500-3000 об/мин: Норма – 0.5 - 0.8 Бар (7 - 12 psi). Критически высоким считается давление выше 1.0 - 1.2 Бар (14.5 - 17.5 psi). Это явный признак забитого катализатора или поврежденного/сплющенного участка глушителя/резонатора.
3. Показания, близкие к норме на холостом ходу, но резко возрастающие до критических значений под нагрузкой – характерный симптом оплавления или разрушения сот катализатора.

Результаты замеров – основание для решения о замене катализатора на новый оригинальный, универсальный, либо установку пламегасителя (стронгера) при последующем чип-тюнинге ЭБУ для отключения ошибок по лямбда-зондам. Данные, полученные перед катализатором, позволяют точно локализовать проблему именно в нем или элементах после него.

Прямая замена катализатора на оригинальный: плюсы и минусы

Прямая установка оригинального катализатора от производителя исключает риски несовместимости с заводской системой управления двигателем. Это гарантирует корректную работу лямбда-зондов, отсутствие ошибок Check Engine и сохранение заводских параметров выхлопа.

Стоимость такого решения значительно выше аналогов, а ресурс зависит от качества топлива и условий эксплуатации. Оригинальные катализаторы Lancer 9 подвержены тем же проблемам засорения и оплавления, что и штатная деталь, особенно при неисправностях топливной системы.

Преимущества

• 100% совместимость: ЭБУ распознает элемент без перепрошивки
• Соответствие экологическим нормам: EURO-3/4 как в базовой комплектации
• Сохранение акустического комфорта: Шумность выхлопа не меняется
• Юридическая безопасность: Без проблем при прохождении техосмотра

Недостатки

1. Высокая цена: В 3-5 раз дороже универсальных аналогов
2. Ограниченный ресурс: Средний срок службы 80-120 тыс. км
3. Уязвимость к низкокачественному топливу: Быстрое засорение от сернистого бензина
4. Риск повторного выхода из строя: При не устраненных причинах поломки первого катализатора

Критерий	Оригинальный катализатор	Альтернативы
Ресурс	80-120 тыс.км	50-200 тыс.км
Цена комплекта	45-75 тыс.руб	8-25 тыс.руб
Проблемы с ГИБДД	Нет	Возможны

Универсальные катализаторы: выбор по диаметру и длине

При подборе универсального катализатора для Mitsubishi Lancer 9 критически важны геометрические параметры. Диаметр труб должен точно совпадать со штатными магистралями выхлопной системы – обычно 50-52 мм для скромных модификаций двигателя. Несоответствие приведёт к потере герметичности соединений или необходимости рискованных доработок фланцев.

Длина каталитического блока напрямую влияет на эффективность очистки газов: слишком короткий элемент не успеет дожечь вредные примеси, а избыточно длинный создаст излишнее противодавление. Оптимальный диапазон – 250-350 мм, что обеспечивает баланс между экологичностью и сохранением мощности двигателя 1.3-1.6 л.

Критерии выбора и монтажные нюансы

• Диаметр входной/выходной трубы: Замеряется штатный коллектор и средняя труба. При установке турбированных версий допускается увеличение сечения до 57-60 мм.
• Сертификация катализатора: Евро-2/3/4 влияет на внутреннюю структуру сот. Евро-4 требует большей длины для глубокой очистки.
• Расположение кислородных датчиков: Универсальный катализатор должен иметь технологические отверстия под лямбда-зонды перед блоком и после него.

Тип двигателя	Рекомендуемый диаметр (мм)	Оптимальная длина (мм)
1.3 л (4G13)	50	250-300
1.6 л (4G18)	52	300-330
1.8 л турбо (4G93T)	57-60	330-350

Важно: При замене штатного катализатора на универсальный используйте термостойкие прокладки и хомуты высокого давления. Сварные швы должны выполняться в среде аргона для предотвращения деформации керамического блока.

Подбор универсального катализатора под Lancer 4G93/4G18

Подбор универсального катализатора для Mitsubishi Lancer 9 с двигателями 4G93 (1.8 л) или 4G18 (1.6 л) требует внимания к ключевым геометрическим и эксплуатационным параметрам штатной системы выпуска. Необходимо точно определить конфигурацию выхлопной трассы конкретного автомобиля (расположение датчиков кислорода, изгибы труб, точки крепления), так как она может незначительно варьироваться в зависимости от года выпуска и комплектации.

Основная задача – найти универсальный блок, который физически впишется в доступное пространство под днищем и сможет быть качественно вварен в существующую систему труб, сохранив герметичность и не создавая ненужных напряжений или перегибов. При этом катализатор должен соответствовать требованиям по производительности для данного объема двигателя.

Ключевые параметры для выбора

При выборе универсального катализатора критически важны следующие характеристики:

• Габаритные размеры (Длина x Диаметр x Высота): Блок должен поместиться в отведенное место между приемной трубой/коллектором и резонатором/глушителем. Замеры штатного катализатора или свободного пространства обязательны.
• Диаметр входного/выходного патрубка: Должен максимально точно соответствовать диаметру труб выхлопной системы в месте установки (или быть на 1-2 мм больше для удобства вварки). Распространенные диаметры для Lancer 9:

Двигатель	Типичный диаметр трубы до катализатора	Типичный диаметр трубы после катализатора
4G18 (1.6 л)	~45-48 мм	~45-48 мм
4G93 (1.8 л)	~50-52 мм	~50-52 мм

• Тип и качество носителя:
  • Керамический (соты): Стандартный, более доступный по цене, но чувствителен к ударам и резким перепадам температур (риск раскрошиться).
  • Металлический: Значительно прочнее и долговечнее, лучше переносит вибрации, гидроудары (попадание воды), имеет меньшее сопротивление потоку газов. Предпочтительный, но более дорогой вариант.
• Плотность (ячеистость) сот: Измеряется в CPSI (ячеек на квадратный дюйм). Для 1.6-1.8 л бензиновых двигателей оптимальным балансом между эффективностью очистки и пропускной способностью (сопротивлением потоку) являются носители 400 CPSI или 200 CPSI (последний создает меньшее сопротивление, но немного снижает эффективность очистки).
• Толщина стенок сот: Более тонкие стенки (например, 0.5 мм против стандартных 0.8-1.0 мм) уменьшают сопротивление выхлопным газам, потенциально немного улучшая отдачу двигателя.
• Качество напыления драгметаллов (Pt, Pd, Rh): Определяет эффективность нейтрализации вредных веществ (CO, CH, NOx) и долговечность катализатора. Качественные универсальные катализаторы используют достаточное количество каталитического слоя.
• Толщина металла корпуса: Достаточная толщина (обычно от 1.5 мм) обеспечивает прочность, стойкость к коррозии и предотвращает дребезжание.

Важные замечания:

1. Установка: Качественная врезка универсального катализатора – залог его долгой службы и отсутствия проблем. Необходимо обеспечить соосность труб, отсутствие перегибов и надежные сварные швы по всему периметру.
2. Датчики кислорода (лямбда-зонды): Штатные датчики должны быть корректно установлены в свои посадочные места до и после катализатора. Если универсальный блок не имеет бобышек под датчики, их необходимо аккуратно вварить в трубы на правильном расстоянии от катализатора (согласно мануалу).
3. Альтернативы: Установка универсального катализатора – компромиссный вариант между штатным (дорогим) и удалением катализатора (неэкологичным и потенциально ведущим к ошибке Check Engine). Прямое удаление катализатора с прошивкой ЭБУ под Евро-2 запрещено законодательством РФ и многих других стран и не рекомендуется для повседневной эксплуатации. Установка пламегасителя (стронгера) вместо катализатора не решает задачу очистки выхлопных газов.

Материал носителя: керамика vs металл для Lancer 9

Керамические соты – стандартное решение для штатных катализаторов Lancer 9. Их преимущество в высокой удельной площади поверхности, обеспечивающей эффективный контакт выхлопных газов с каталитическим слоем. Материал термостоек до 900°C, но критически уязвим к механическим повреждениям: удары камней, вибрации или резкие температурные перепады вызывают крошение. Эффективность очистки на холодном двигателе ограничена из-за медленного прогрева.

Металлические носители изготавливаются из ферритной стали с ячеистой структурой. Они существенно прочнее керамики, выдерживают деформации и вибрации без разрушения. Благодаря высокой теплопроводности металл быстрее достигает рабочей температуры, снижая вредные выбросы при холодном пуске. Недостатки – меньшая площадь контакта при том же объеме и повышенная стоимость производства.

Ключевые отличия материалов

Критерий	Керамика	Металл
Прочность	Низкая (хрупкость)	Высокая (удар/вибрация)
Теплопроводность	0.5-2 Вт/(м·K)	15-30 Вт/(м·K)
Прогрев до рабочей t°	2-3 минуты	30-60 секунд
Стоимость замены	Ниже (оригинал)	Выше (тюнинг)
Ресурс при агрессивной езде	50-80 тыс. км	100+ тыс. км

Рекомендации для Lancer 9:

• Керамика – оптимальна для штатной эксплуатации в городе
• Металл – предпочтителен при:
  1. Апгрейде двигателя (чип-тюнинг, турбина)
  2. Эксплуатации на бездорожье
  3. Требовании к мгновенному прогреву (экостандарты)

Монтаж универсального катализатора при помощи сварки

Подготовка штатного узла – критический этап: требуется аккуратно вырезать старый катализатор болгаркой, сохраняя геометрию приемных и выходных труб. Обрезка выполняется с отступом 5-7 см от корпуса штатного катализатора для формирования монтажных площадок под универсальный блок. Торцы зачищаются от ржавчины и загрязнений шлифовальным кругом.

Позиционирование нового катализатора требует точности – его корпус не должен контактировать с кузовом или топливными магистралями. Зазор между элементами выхлопной системы и днищем авто проверяется в нескольких точках при максимальной амплитуде раскачивания двигателя. Фиксация осуществляется струбцинами через термостойкие прокладки толщиной 3-5 мм для компенсации теплового расширения.

Технология сварного соединения

Аргонодуговая сварка (TIG) – оптимальный метод, обеспечивающий герметичность швов без прожогов тонкостенных труб. Используется вольфрамовый электрод Ø1.6-2.0 мм и присадочная проволока из нержавеющей стали марки ER308L. Требуется:

• Прогрев стыков горелкой до 150-200°C для устранения конденсата
• Сквозной провар без пропусков с внутренней стороны трубы
• Постепенное охлаждение швов естественным образом

Контрольные операции после сварки включают:

1. Тест на герметичность мыльным раствором под давлением 0.3-0.5 Бар
2. Визуальную проверку отсутствия трещин в зонах термического влияния
3. Измерение сопротивления изоляции между выпускным коллектором и кузовом (минимум 1 МОм)

Параметр	Значение	Риск нарушения
Зазор между фланцами	1.5-2 мм	Деформация труб при нагреве
Ток сварки	70-90 А	Прожог металла
Угол наклона электрода	75-80°	Непровар корня шва

Стронгеры вместо катализатора: стоит ли рисковать?

Замена катализатора на стронгер (пламегаситель) в Lancer 9 – популярное, но спорное решение. Стронгер представляет собой полую трубу с перфорацией, заключённую в дополнительный корпус. Его основная задача – гасить звуковые волны выхлопных газов и снижать температуру потока перед резонатором и глушителем. В отличие от катализатора, он не содержит дорогостоящих металлов и не очищает выбросы.

Главный мотив владельцев – экономия: оригинальный катализатор Lancer 9 дорог в замене, а стронгер стоит в 3-5 раз дешевле. Дополнительными аргументами становятся субъективное ощущение прироста мощности на низких оборотах и отсутствие риска разрушения сот катализатора, способного повредить двигатель. Однако эти плюсы сопровождаются серьёзными компромиссами.

Ключевые риски и последствия

Основные проблемы при установке стронгера:

• Экологические нарушения: уровень вредных выбросов (CO, CH, NOx) превышает нормы Евро-3/4 на 150-300%, что делает автомобиль нелегальным для эксплуатации в РФ согласно Техрегламенту Таможенного союза.
• Ошибки ЭБУ: отсутствие датчиков кислорода после катализатора (лямбда-зондов) или их некорректная работа провоцируют постоянную ошибку P0420 ("Эффективность катализатора ниже предела"), переход двигателя в аварийный режим и повышенный расход топлива.
• Акустический дискомфорт: даже с качественным стронгером появляется характерный металлический дребезг ("тракторный" звук) на холодном старте и под нагрузкой.

Обязательные технические корректировки при монтаже:

1. Прошивка ЭБУ ("чип-тюнинг") для отключения второй лямбды или установка механического обманки (спейсера) с мини-катализатором.
2. Доработка выхлопной системы – замена штатных гофр и креплений на усиленные для компенсации возросших вибраций.
3. Регулярная диагностика лямбда-зондов (каждые 10-15 тыс. км) из-за ускоренного загрязнения.

Критерий	Катализатор	Стронгер
Стоимость комплекта	25 000 – 70 000 ₽	5 000 – 15 000 ₽
Ресурс	80 000 – 150 000 км	40 000 – 60 000 км
Юридические последствия	Соответствие нормам	Запрет эксплуатации (ст. 12.5 КоАП)

Решение о замене требует учёта юридических рисков: при прохождении ТО или остановке инспектором автомобиль с стронгером не получит диагностическую карту, а владельцу грозит штраф за "внесение изменений в конструкцию". Альтернатива – установка универсального катализатора, который на 30-40% дешевле оригинального, но сохраняет экологическую безопасность.

Спортивная раздельная планетарная система для Lancer IX

Основной целью установки спортивной раздельной планетарной системы (РПС) на КПП Lancer IX является кардинальное изменение передаточных чисел для адаптации трансмиссии под высокие динамические нагрузки, характерные для тюнинговых и гоночных применений. Заводские планетарные механизмы оптимизированы под баланс экономичности и комфорта, тогда как спортивные комплекты смещают акцент на максимальное ускорение и контроль над мощностью.

Специализированные РПС комплекты предлагают доработанные шестерни сателлитов, солнечных и коронных колес с усиленной термообработкой поверхностей и применением высоколегированных сталей (например, 8620 или 9310). Это критически повышает прочность узла, предотвращая деформацию зубьев при экстремальных крутящих моментах и резких переключениях, характерных для дрэг-рейсинга или трековых заездов.

Ключевые аспекты модернизации

Типичные изменения включают:

• Корректировку передаточных отношений: Укороченные передаточные числа на 1-3 передачах для резкого разгона с низких оборотов.
• Усиление конструкции: Увеличенная ширина зубьев и модифицированный угол зацепления для распределения ударных нагрузок.
• Термостойкость (до +200°C): Азотирование или карбонитрация поверхностей снижает риск задиров при перегреве масла.

Варианты конфигураций РПС для разных задач:

Тип комплекта	Передаточные числа	Применение
Stage 1 (Street)	Умеренное сокращение (~15%)	Тюнинг до 300 л.с., ежедневная эксплуатация
Stage 2 (Track)	Агрессивное сокращение (~25-30%)	Трековые авто (до 450 л.с.), ограниченный ресурс
Stage 3 (Drag)	Экстремальное сокращение (до 40%)	Дрэг-рейсинг, минимальный ресурс

Обязательные сопутствующие доработки при установке спортивной РПС:

1. Апгрейд сцепления: Керамика/кевлар для передачи возросшего крутящего момента.
2. Система охлаждения трансмиссии: Дополнительный масляный радиатор с принудительным обдувом.
3. Модификация дифференциала: Блокировка LSD или установка кулачкового диффа.

Ресурс модернизированной планетарной системы напрямую зависит от соблюдения регламента обслуживания: замена трансмиссионного масла каждые 5-7 тыс. км (синтетика 75W-140 с пакетом EP) и регулярный контроль зазоров в подшипниках первичного/вторичного валов. Пренебрежение этими требованиями ведет к катастрофическому разрушению шестерен уже через 10-15 тыс. км даже в комплектах Stage 1.

Изготовление прямотока своими руками: материалы и этапы

Основой конструкции служит труба из нержавеющей стали Ø50-60 мм с толщиной стенки 1-2 мм, длина подбирается индивидуально под автомобиль. Для создания резонансной камеры потребуется отрезок трубы большего диаметра (Ø80-100 мм) и длиной 30-40 см, который будет выполнять роль "банки". Дополнительно необходимы: металлическая вата или стекловолокно для шумоизоляции, огнестойкий герметик, заглушки для торцов, крепежные хомуты и фланцы для соединения с выпускным коллектором.

Критически важна подготовка инструментов: болгарка с отрезными и шлифовальными кругами, сварочный аппарат (аргонно-дуговая сварка для нержавейки), дрель со свёрлами по металлу, рулетка и маркер. Обязательно использование средств индивидуальной защиты – перчатки, маска сварщика, огнестойкая одежда.

Технологическая последовательность работ

1. Расчёт и разметка: определение конфигурации системы с учётом подрамника, топливного бака и других элементов днища. Нарезка основной трубы на сегменты с углами 30°-45° для плавных изгибов.
2. Формирование изгибов: соединение отрезков трубы сваркой "встык" по предварительно зачищенным кромкам. Тщательная проварка швов для исключения подтёков выхлопных газов.
3. Изготовление резонатора:
   • В основной трубе внутри "банки" высверливаются перфорационные отверстия Ø5-8 мм с шагом 15-20 мм
   • Поверх перфорации наматывается слой металлической ваты (фиксируется вязальной проволокой)
   • Собранный блок помещается в корпус резонатора и обваривается по торцам
4. Финальная сборка: приварка крепёжных проушин к магистрали, установка фланца коллектора и концевой заглушки. Обработка всех сварных швов термостойкой пастой-герметиком (до 1100°C).

Обязательный этап – проверка герметичности конструкции мыльным раствором под давлением 0.5 атм после монтажа на автомобиль. Первые 100 км пробега рекомендуется избегать высоких нагрузок для стабилизации свойств металла.

Подбор коллектора 4-2-1 под установку пламегасителя

Грамотный выбор выпускного коллектора 4-2-1 для Mitsubishi Lancer 9 напрямую влияет на совместимость с пламегасителем и эффективность всей системы. Конструкция "4-2-1" (где четыре первичные трубы попарно объединяются в два вторичных канала, а затем сходятся в один) требует точного соответствия геометрии и точек крепления для последующей стыковки с пламегасителем без нештатных изгибов или напряжения металла.

Ключевым параметром является расположение и диаметр выходного фланца коллектора – он должен идеально совпадать с входным патрубком пламегасителя (обычно 2.5 дюйма для тюнинговых решений). Не менее критичен угол выхода трубы: смещение по вертикали или горизонтали относительно оси пламегасителя приведет к необходимости использования переходных элементов, что увеличит турбулентность потока газов и снизит прирост мощности.

Критерии выбора коллектора

При подборе учитывайте следующие аспекты:

• Материал: Нержавеющая сталь AISI 304/321 обеспечивает долговечность при высоких температурах, дешевая "нержавейка" склонна к короблению.
• Толщина стенок: Оптимально 1.8-2.0 мм – баланс между весом, прочностью и теплообменом.
• Длина первичных труб: Длинные трубы (от 35 см) улучшают тягу на низких оборотах, короткие (до 25 см) эффективнее на высоких.

Распространенные проблемы при неверном подборе:

1. Конфликт с элементами подкапотного пространства (например, рулевой рейкой или защитой картера), требующий доработок.
2. Несоосность фланца коллектора и пламегасителя, приводящая к прогару прокладки.
3. Вибрации из-за отсутствия дополнительной опоры при увеличенной длине тракта.

Характеристика	Оптимальное значение	Риск отклонения
Диаметр выходного патрубка	63.5 мм (2.5")	Потери мощности, необходимость переходника
Расположение фланца	Смещение ≤ 5° от оси пламегасителя	Напряжение металла, трещины сварных швов
Крепежные точки	Полное совпадение с заводными	Вибрации, деформация приемной трубы

Перед покупкой обязательна сверка посадочных размеров конкретного коллектора с габаритами пламегасителя и свободным пространством под днищем. Для сложных случаев рекомендуется изготовление коллектора на заказ с предварительным шаблонированием.

Оптимальный диаметр выхлопной трубы после катализатора

Стандартный диаметр выхлопной трубы на Mitsubishi Lancer 9 после катализатора составляет 50-52 мм для атмосферных двигателей 1.3-1.6 л. Этот размер обеспечивает сбалансированную скорость потока газов, сохраняя необходимое противодавление для корректной работы двигателя и каталитического нейтрализатора.

При модернизации выхлопной системы увеличение диаметра требует точного расчета. Слишком широкий трубопровод (более 60 мм для 1.6 л) провоцирует падение скорости потока, ухудшение продувки цилиндров и потерю крутящего момента на низких оборотах. Для двигателей 1.8-2.0 л допустим переход на 54-60 мм, но только при комплексном тюнинге впуска и прошивки ЭБУ.

Критерии выбора и последствия изменений

Оптимальный диаметр определяется по формуле:

• Расчёт: √(Объём двигателя в см³ × Макс. обороты / 1000) × 0.8–1.1
• Пример для 1.6 л (6000 об/мин): √(1600 × 6000 / 1000) × 0.9 ≈ 54 мм

Диаметр (мм)	Двигатель	Эффект	Риски
50-52	1.3-1.6 л (сток)	Стабильная работа, оптимальное давление	Ограничение для тюнинга
54-56	1.6-1.8 л (умеренный тюнинг)	+3-5% мощности на высоких оборотах	Просадка момента ниже 3000 об/мин
58-63	2.0+ л или турбо	Максимальная продувка на пиковых оборотах	Потеря тяги, хлопки в глушителе

Обязательные условия при замене:

1. Сохранение геометрии магистрали – резкие изгибы сводят на нет эффект от увеличения диаметра
2. Установка прямоточного резонатора для гашения низкочастотного гула
3. Корректировка угла опережения зажигания при диаметре от 56 мм

Для атмосферных моторов до 1.8 л превышение порога 56 мм приводит к дестабилизации холостого хода и увеличению расхода топлива. Турбированным версиям (например, 4G63T) допустим монтаж 60-63 мм труб только после полного чип-тюнинга с датчиком широкополосного кислорода.

Пламегасители "глухого" типа: конструктивные особенности

Глухие пламегасители для Mitsubishi Lancer IX отличаются принципиальным отсутствием перфорированных труб или сетчатых элементов в камере гашения. Основной рабочий компонент – многоуровневая система перегородок-отражателей сложной геометрии, размещённых внутри толстостенного корпуса из жаропрочной стали (часто AISI 304/409). Эти перегородки лабиринтного типа принудительно дробят и перенаправляют выхлопные газы, многократно сталкивая потоки друг с другом и со стенками.

Эффект гашения пламени достигается за счёт резкого замедления скорости газов, рассеивания их кинетической энергии в тепло через трение и удар о перегородки, а также активного теплоотвода через массивный металлический корпус. Конструкция минимизирует прямой выход звуковых волн, создавая характерный "приглушённый", низкочастотный звук выхлопа без металлического звона резонаторных аналогов.

Ключевые элементы конструкции

• Многокамерная структура: 2-4 последовательные камеры с индивидуальными отражателями.
• Сотовые или шахматные отражатели: Пластины с густыми отверстиями сложной формы (не круглые), смещённые относительно друг друга для создания турбулентности.
• Терморасчётный корпус: Толщина стенок 2.5-4 мм для поглощения вибраций и снижения тепловыделения в подкапотное пространство.
• Термостойкое наполнение: Некоторые модели используют базальтовую вату или керамическую прослойку между двойными стенками корпуса для дополнительного шумоподавления и теплоизоляции.
• Входной диффузор: Коническое сужение на входе для первичного замедления потока газов.

Характеристика	Особенность в "глухих" пламегасителях
Материал корпуса	AISI 304 (нерж. сталь), реже AISI 409 (ферритная нерж.)
Способ крепления	Фланцевое (OEM-стыковка) или сварная врезка
Внутренний диаметр	Строго соответствует сечению штатной трубы (48-60 мм)
Ресурс	Выше, чем у резонаторных, за счёт отсутствия прогорающих перфорированных труб
Влияние на двигатель	Минимальное (при грамотном подборе диаметра), обратное давление контролируется лабиринтом

Лабиринтные пламегасители для турбо и атмосферных моторов

Лабиринтные пламегасители используют принцип многократного отражения звуковых волн внутри сложной камеры с перегородками. Эта конструкция эффективно гасит низкочастотные резонансы, характерные для выхлопных систем с прямотоками, без критического повышения противодавления. В отличие от простых перфорированных трубок, лабиринт обеспечивает глубокое подавление низкочастотного гула, сохраняя приемлемую пропускную способность.

Для атмосферных моторов ключевым преимуществом становится сохранение приемлемой продувки цилиндров на высоких оборотах. В турбированных версиях (особенно с низкоинерционными турбинами) критично минимизировать противодавление на выходе турбины – лабиринтные модели при правильном расчете сечения создают меньше помех для раскрутки крыльчатки, чем классические резонаторные пламегасители.

Особенности применения

Турбированные двигатели:

• Требуют точного соответствия внутреннего диаметра пламегасителя диаметру даунпайпа (минимальные ступеньки)
• Предпочтительны конструкции с укороченным лабиринтом и увеличенным основным проходом для снижения турбоямы
• Обязательно использование термостойких сплавов (нерж. сталь AISI 304/321) из-за высоких температур газов

Атмосферные двигатели:

• Допускают более сложные и длинные лабиринтные тракты для лучшего подавления НЧ-резонансов
• Эффективны при установке вместо штатного катализатора или резонатора
• Требуют акустического расчета под конкретный объем двигателя для исключения потерь момента

Ключевые параметры выбора:

Параметр	Турбо	Атмосферный
Оптимальная длина	200-250 мм	250-350 мм
Соотношение D корпуса / D трубы	1.8-2.2	2.0-2.5
Материал корпуса	AISI 321 (термостойкая)	AISI 304
Тип наполнителя	Базальтовое волокно	Минеральная вата

При установке на Lancer IX необходимо учитывать угол монтажа под днищем и расстояние до элементов подвески. Ошибки ведут к передаче вибраций на кузов и сокращению ресурса подвесных резинок. Для сохранения характеристик мотора обязательна коррекция прошивки ЭБУ при полном удалении катализатора.

Расчёт объема пламегасителя под двигатель 1.6/1.8

Объем пламегасителя критичен для эффективного гашения пульсаций выхлопных газов и минимизации противодавления. Недостаточный объем вызовет резонанс, дребезг и потерю мощности, особенно на низких оборотах. Избыточный размер ухудшит продувку цилиндров на высоких оборотах и увеличит инерцию потока.

Базовый расчет строится на объеме одного цилиндра двигателя. Для 4-цилиндровых моторов 1.6/1.8 л оптимальный объем пламегасителя должен составлять 0.8-1.5 от объема цилиндра. Используйте формулу: V_пл = (V_дв / n) × K, где V_дв – рабочий объем двигателя (л), n – количество цилиндров, K – коэффициент (1.0-1.5). Для точности учитывайте планируемый диапазон оборотов и конструкцию набивки.

Практические расчеты для Lancer 9

Пример для двигателя 1.6 л (4 цилиндра):

• Объем цилиндра: 1.6 / 4 = 0.4 л
• Стандартный диапазон: 0.4 × 1.0 = 0.4 л (минимум), 0.4 × 1.5 = 0.6 л (максимум)
• Рекомендуемый объем: 0.4–0.6 л (400–600 мл)

Пример для двигателя 1.8 л (4 цилиндра):

• Объем цилиндра: 1.8 / 4 = 0.45 л
• Оптимальный диапазон: 0.45 × 1.2 = 0.54 л (нижняя граница), 0.45 × 1.5 = 0.675 л (верхняя граница)
• Рекомендуемый объем: 0.5–0.7 л (500–700 мл)

Двигатель	Объем цилиндра (л)	Min Vпл (л)	Max Vпл (л)	Рекомендуемый Vпл (мл)
1.6 л	0.40	0.40	0.60	400–600
1.8 л	0.45	0.45	0.68	500–700

Корректируйте коэффициент K в зависимости от задач: K=1.0–1.2 для сохранения момента на низах, K=1.3–1.5 для снижения шума при высокой нагрузке. Учитывайте физические ограничения посадочного места – компактные прямоточные модели требуют точного замера штатного катализатора.

Технология переноса кислородных датчиков при удалении катализатора

При удалении катализатора на Mitsubishi Lancer 9 возникает проблема с расположением второго кислородного датчика (лямбда-зонда), который изначально установлен после нейтрализатора. Физическое устранение каталитического блока приводит к тому, что датчик оказывается в прямом потоке выхлопных газов без фильтрации, что провоцирует ошибку P0420 (низкая эффективность катализатора) и загорание "Check Engine".

Для корректной работы электронного блока управления двигателем требуется сохранить функциональность второго лямбда-зонда. Решение заключается в переносе датчика за пределы зоны основного потока газов с помощью специальных технологий, предотвращающих постоянное срабатывание ошибки.

Основные методы переноса

• Механическая обманка (проставка): Установка резьбовой втулки между выхлопной трубой и датчиком, уменьшающей контакт с выхлопными газами.
• Электронная эмуляция сигнала: Монтаж микропроцессорного блока, генерирующего корректный сигнал для ЭБУ вместо реальных данных датчика.
• Перепрошивка ЭБУ: Программное отключение диагностики катализатора через изменение калибровок контроллера.

Метод	Принцип действия	Особенности
Проставка	Физическое ограничение потока газов к чувствительному элементу	Требует точного позиционирования, возможны ошибки при низких оборотах
Электронный эмулятор	Анализ сигнала первого датчика и генерация "правильного" сигнала для второго	Сохраняет штатную диагностику датчиков, устойчивая работа на всех режимах
Чип-тюнинг	Отключение функции контроля катализатора в ПО ЭБУ	Требует квалифицированного калибровщика, дополнительно позволяет оптимизировать топливные карты

При выборе технологии учитывайте: механические обманки дешевы, но менее надежны; электронные модули гарантированно устраняют ошибку, но требуют подключения к проводке; чип-тюнинг – наиболее профессиональное решение, однако исключает возможность восстановления катализатора без перепрошивки.

Устранение ошибки P0420 после удаления катализатора

Код ошибки P0420 указывает на "низкую эффективность каталитического нейтрализатора банка 1". После физического удаления катализатора (замена на пламегаситель или прямоток) ЭБУ двигателя продолжает сравнивать сигналы с двух кислородных датчиков (лямбда-зондов) – предкатализаторного (верхнего) и посткатализаторного (нижнего). Поскольку катализатора больше нет, показания обоих датчиков становятся практически идентичными и быстрыми, что ЭБУ интерпретирует как неисправность системы очистки отработавших газов.

Для устранения постоянного загорания "Check Engine" из-за P0420 необходимо обмануть ЭБУ, заставив его считать, что катализатор присутствует и работает эффективно. Существует несколько основных технических решений, каждое со своими особенностями.

Основные методы устранения ошибки P0420

Выбор оптимального способа зависит от бюджета, желаемого уровня надежности и наличия квалифицированных специалистов:

1. Механические обманки (проставки) на нижний лямбда-зонд:
   • Принцип: Устанавливается металлическая проставка (обычно мини-катализатор с малым количеством сот или просто экранирующая втулка) между выхлопной трубой и нижним датчиком кислорода. Это отодвигает чувствительный элемент датчика от основного потока газов.
   • Цель: Замедлить реакцию нижнего датчика, создать разницу в показаниях между верхним и нижним зондами, имитируя работу катализатора.
   • Плюсы: Низкая стоимость, простота установки.
   • Минусы: Часто недостаточная эффективность (особенно на Lancer 9), ошибка P0420 может вернуться. Требует точного подбора размера и конструкции проставки.
2. Электронные эмуляторы (обманки) лямбда-зонда:
   • Принцип: Устройство врезается в цепь сигнального провода нижнего лямбда-зонда. Оно анализирует сигнал верхнего датчика и генерирует для ЭБУ искусственный, "правильный" сигнал, соответствующий работе исправного катализатора.
   • Цель: Полная замена реального сигнала нижнего датчика на смоделированный.
   • Плюсы: Высокая эффективность при правильном выборе и установке. Не требует вмешательства в прошивку ЭБУ.
   • Минусы: Стоимость выше, чем у механических обманок. Качество и корректность работы сильно зависят от конкретной модели эмулятора.
3. Программное отключение (чип-тюнинг):
   • Принцип: Внесение изменений в программное обеспечение (прошивку) ЭБУ двигателя. Специалист отключает мониторинг катализатора и диагностику по датчикам кислорода второго банка.
   • Цель: ЭБУ полностью перестает проверять эффективность катализатора и анализировать сигнал нижнего лямбда-зонда в контексте ошибки P0420.
   • Плюсы: Самое надежное и "правильное" решение. Ошибка P0420 гарантированно исчезает. Позволяет скорректировать топливные карты для работы без катализатора (опционально).
   • Минусы: Наиболее дорогой метод. Требует обращения к квалифицированному чип-тюнеру с опытом работы именно с Mitsubishi Lancer 9. Неправильная прошивка может повредить ЭБУ или ухудшить работу двигателя.

Критически важно: Простое отключение или "заглушка" нижнего лямбда-зонда физически (отсоединение разъема) или программно (без полного отключения мониторинга катализатора) не решат проблему P0420 и приведут к появлению других ошибок (например, P0136 - неисправность цепи датчика O2 банка 1, датчик 2).

Чип-тюнинг для отключения 2-го лямбда-зонда

Отключение второго лямбда-зонда на Mitsubishi Lancer 9 становится необходимостью при замене штатного катализатора на пламегаситель или спортивный каталитический нейтрализатор. Второй датчик, расположенный после катализатора, отслеживает эффективность очистки выхлопных газов. После модернизации выхлопной системы он фиксирует отклонения от нормы, что приводит к постоянному загоранию индикатора Check Engine и переводу двигателя в аварийный режим с обедненной топливной смесью.

Чип-тюнинг решает эту проблему путем программного отключения диагностической функции второго кислородного датчика в электронном блоке управления двигателем. Специалист перепрограммирует ЭБУ, удаляя алгоритмы, отвечающие за обработку сигналов от заднего лямбда-зонда и активацию ошибки P0420/P0430. Это позволяет сохранить штатную работу мотора без перехода в аварийный режим.

Технические особенности и последствия

Процедура отключения включает:

• Считывание оригинальной прошивки ЭБУ через диагностический разъем OBD-II
• Модификацию программного кода: удаление проверок по второму датчику O₂
• Адаптацию топливных карт (опционально для оптимизации работы)
• Физическую проверку отсутствия ошибок после прошивки

Критические последствия:

Положительные	Отрицательные
• Исчезновение ошибки Check Engine • Отмена аварийного режима ДВС • Стабильность холостого хода	• Повышение токсичности выхлопа (Евро-2 вместо Евро-4) • Риск повреждения катализатора при некорректной настройке • Юридические ограничения в странах с жёстким экоконтролем

Рекомендации:

1. Используйте эмулятор лямбда-зонда как альтернативу при сохранении экологических норм
2. Проводите тюнинг только у специалистов с опытом работы с MIVEC-двигателями
3. Комбинируйте с калибровкой топливных карт для компенсации возможного роста расхода

Эмуляторы кислородного датчика: обманки механические

Механические обманки для кислородного датчика (лямбда-зонда) Lancer 9 представляют собой простейшие металлические проставки, устанавливаемые между выхлопной системой и штатным датчиком. Их ключевая задача – физическое удаление чувствительного элемента зонда от прямого потока выхлопных газов, что искусственно снижает концентрацию измеряемых вредных веществ.

Принцип работы основан на ограничении доступа выхлопа к датчику через миниатюрное отверстие (обычно 1.5-2 мм) в корпусе обманки и заполнении внутренней полости каталитической крошкой или керамической вставкой. Это имитирует работу исправного катализатора, заставляя ЭБУ получать "правильные" показатели по уровню кислорода.

Особенности конструкции и монтажа

• Материалы: Нержавеющая сталь (AISI 304/316) для устойчивости к коррозии и температурам.
• Типы: Проставки с каталитическим наполнителем (мини-катализатором) или без него (пустые). Первые эффективнее при диагностике.
• Установка: Вкручивается в штатное посадочное место катализатора, после чего в саму обманку ввинчивается лямбда-зонд.

Плюсы	Минусы
Низкая стоимость (500-1500 руб.)	Не всегда стабильно работают на EOBD-II диагностике
Простота монтажа (не требует навыков автоэлектрика)	Риск повторного появления ошибки P0420/P0430
Сохранение заводской электроники	Снижение экологичности выхлопа (Евро-2 вместо Евро-4)

Важно: Обманки эффективны только для второго (контрольного) лямбда-зонда, расположенного после катализатора. На работу двигателя они не влияют, но отключают лишь индикатор "Check Engine", вызванный удаленным или неисправным катализатором.

Электронные эмуляторы сигнала для второго лямбда-зонда

Эмуляторы лямбда-зонда (O2 simulators) – электронные устройства, генерирующие корректный сигнал для ЭБУ после удаления катализатора. Они подменяют данные со второго кислородного датчика, имитируя работу исправного каталитического нейтрализатора. Это предотвращает активацию аварийного режима двигателя и загорание чека "Check Engine".

Принцип работы основан на анализе сигнала с первого лямбда-зонда и генерации соответствующего "усреднённого" выходного сигнала для второго датчика. Современные эмуляторы учитывают режимы работы двигателя (холостые обороты, нагрузка), обеспечивая стабильность показателей. Важно отличать их от механических обманок (проставок), которые лишь физически отодвигают датчик от потока газов.

Типы и особенности эмуляторов

На рынке представлены два основных вида устройств:

• Универсальные программируемые модули: Требуют ручной настройки под конкретный тип ЭБУ с помощью ПК или кнопок на корпусе. Примеры: MFE-2, KATSCAN.
• Готовые плагин-решения для Lancer 9: Предварительно запрограммированные под заводские прошивки Mitsubishi. Устанавливаются за 10-15 минут (пример: STL O2EM Mitsubishi).

Параметр	Универсальные	Готовые для Lancer 9
Совместимость	Любые авто	Только Lancer IX 1.5/1.6/1.8/2.0
Настройка	Обязательна (диагностический разъём)	Не требуется
Цена	Выше (от 2500₽)	Ниже (от 1800₽)
Риск ошибок	Высокий при неверной настройке	Минимальный

Критические нюансы установки:

1. Монтаж проводится строго при отключённом аккумуляторе.
2. Требуется качественная изоляция соединений от влаги и вибрации.
3. Для универсальных моделей обязательна проверка сигналов сканером OBD-II после калибровки.

Эффективность эмулятора напрямую зависит от исправности первого лямбда-зонда и отсутствия подсосов воздуха в выпускном тракте. При некорректной работе датчика №1 устройство будет генерировать ошибочный сигнал, что приведёт к повышенному расходу топлива или ошибкам по пропускам зажигания.

Фланцевые соединения для катализатора: выбор уплотнений

Герметичность фланцевых соединений в выпускной системе критична для корректной работы катализатора Lancer 9. Неправильный подбор или деградация уплотнений приводят к прогару, утечкам выхлопных газов до катализатора, падению давления в системе и ошибкам по лямбда-зондам. Это провоцирует снижение мощности, увеличение расхода топлива и преждевременный выход из строя самого нейтрализатора.

Качественное уплотнение должно выдерживать экстремальные температурные нагрузки (до 900°C), агрессивную химическую среду выхлопных газов, вибрации и механическое давление при затяжке фланцев. Дешевые неметаллические прокладки быстро прогорают и теряют эластичность, особенно в местах контакта с турбиной или выпускным коллектором.

Основные типы уплотнений и их особенности

При модернизации или замене катализатора на Lancer 9 используют следующие варианты:

• Металлокомпозитные (многослойные): База из перфорированной стали с асбестовым или графитовым наполнителем. Оптимальны для штатных систем, обеспечивают хорошую герметизацию при правильной затяжке, но склонны к "запеканию" при перегревах.
• Сплошные металлические: Изготовлены из мягких сплавов (медь, алюминий) или термостойкой стали. Не горят, выдерживают максимальные температуры и давление, требуют идеально ровных привалочных плоскостей фланцев. Часто применяются в тюнинговых системах.
• Вермикулитовые: Содержат терморасширяющийся минеральный наполнитель. Автоматически компенсируют небольшие неровности поверхностей при нагреве, но менее долговечны при частых тепловых циклах.

Ключевые критерии выбора:

1. Толщина: Должна соответствовать зазору между фланцами. Слишком тонкая прокладка не заполнит неровности, толстая – деформируется или выдавится.
2. Диаметр отверстий: Совпадение с диаметром труб и болтов обязательно. Смещение нарушает герметичность.
3. Термостойкость: Указанный производителем диапазон должен превышать реальные температуры в месте установки.

Обязательна замена уплотнений при каждом демонтаже катализатора. Повторное использование недопустимо даже при визуальной целостности. Затяжку болтов производите крест-накрест с рекомендованным моментом, указанным в сервисной документации, чтобы избежать перекоса.

Термостойкая изоляция выхлопной системы после модернизации

После установки спортивного катализатора или прямоточного глушителя на Lancer 9 критически возрастает тепловая нагрузка на элементы выхлопной системы и смежные узлы. Открытые участки труб и коллектор раскаляются сильнее штатных, что приводит к деформации пластиковых деталей подкапотного пространства (воздуховодов, патрубков), ускоренному старению проводки, а также повышению температуры входящего воздуха.

Эффективная термоизоляция решает эти проблемы, локализуя жар внутри тракта. Основные методы включают применение термостойких экранов, обмотку труб специальными лентами или установку готовых кожухов-чехлов. Каждый вариант требует учета рабочих температур, которые после модернизации могут превышать 700°C в зоне выпускного коллектора.

Ключевые методы изоляции

• Термоэкран из нержавеющей стали: Жесткие перфорированные щиты, крепящиеся между выпускным коллектором/катализатором и ближайшими узлами. Отражают ИК-лучи, создавая воздушный зазор для конвекции.
• Обмотка кремнеземной лентой: Ленты из стекловолокна с алюминиевой пропиткой (типа DEI Titanium) наматываются внахлест на трубы. Снижают теплоизлучение на 40-60%, требуют пропитки термостойким герметиком для фиксации.
• Съемные чехлы (heat shields): Готовые многослойные кожухи из базальтового волокна и фольги, фиксируемые хомутами. Оптимальны для защиты гофры, резонаторов или участков возле топливных магистралей.

Сравнение материалов

Материал	Макс. температура	Плюсы	Минусы
Нержавеющие экраны	>1000°C	Долговечность, механическая прочность	Сложная установка, вес
Кремнеземная лента	до 1100°C	Гибкость, полное покрытие сложных форм	Требует периодического контроля натяжения
Базальтовые чехлы	до 800°C	Быстрый монтаж/демонтаж, защита от влаги	Ограниченный срок службы (3-5 лет)

При выборе изоляции учитывайте близость к топливным шлангам, датчикам кислорода и элементам подвески силового агрегата. Обязательно оставляйте технологические зазоры для виброкомпенсаторов и не изолируйте участки с каталитическим покрытием – это нарушит их рабочий температурный режим. Для гофры используйте только гибкие решения (спецчехлы или проволочную обмотку), исключающие деформацию при движении мотора.

Вибрационные нагрузки на корпус пламегасителя: способы защиты

Вибрации корпуса пламегасителя на Mitsubishi Lancer 9 возникают из-за нескольких ключевых факторов. Основной источник – вибрации самого двигателя и трансмиссии, передающиеся через выпускной коллектор и приемную трубу. Дополнительное влияние оказывают резонансные колебания, возникающие при определенных оборотах двигателя из-за формы и длины элементов выпускной системы. Непосредственный контакт с кузовом или элементами подвески (особенно при нештатной геометрии установки) также служит причиной усиления вибраций.

Постоянные вибрационные нагрузки несут серьезные риски для пламегасителя и системы выпуска в целом. Наиболее критичны усталостные напряжения в металле сварных швов и креплений, ведущие к образованию микротрещин и последующему разрушению корпуса или отрыву элементов. Вибрации ускоряют износ внутренних элементов (камер, перфорированных труб, набивки), провоцируют ослабление хомутов и фланцевых соединений, повышая риск разгерметизации системы. Передаваясь на кузов, они также создают дискомфортный гул в салоне.

Эффективные методы снижения вибрационных воздействий

Для надежной защиты корпуса пламегасителя Lancer IX от разрушительных вибраций применяют следующие технические решения:

• Виброизолирующие подвесы: Замена штатных жестких резиновых подвесов на специальные, с усиленным демпфированием. Оптимальны подвесы с двойным резиновым элементом или комбинированные (резина + пружина), эффективно гасящие колебания в широком диапазоне частот.
• Демпфирующие вставки (виброкомпенсаторы): Установка гибкого сильфонного компенсатора из нержавеющей стали в разрез трубы между приемником и пламегасителем. Он поглощает линейные и угловые смещения, предотвращая передачу вибраций двигателя напрямую на корпус пламегасителя.
• Правильная геометрия и крепление: Тщательная проектировка траектории выхлопной системы при модернизации. Обеспечение необходимых зазоров от кузова, подвески, элементов днища. Использование достаточного количества точек крепления с виброизолирующими подвесами, расположенных оптимально для поддержки веса системы без натяга.
• Дополнительное наружное демпфирование: Обмотка участка трубы непосредственно перед входом в пламегаситель (и иногда после) специальными термостойкими вибропоглощающими лентами или установка внешних хомутов с демпфирующим слоем. Снижает резонансные колебания тонкостенной трубы.

Метод защиты	Ключевая функция	Критически важные аспекты для Lancer 9
Виброподвесы	Изоляция системы от кузова	Выбор по жесткости, проверка совместимости с кронштейнами, запас по длине
Сильфонный компенсатор	Поглощение смещений двигателя	Качество стали, правильная ориентация при монтаже, защита от коррозии
Геометрия системы	Минимизация напряжений	Зазор до карданного вала/топливного бака, отсутствие перегибов

Обязательным этапом после установки пламегасителя и применения защитных мер является тест-драйв на разных режимах работы двигателя. Цель – выявить возможные точки контакта с кузовом или подвеской (проявляются характерным стуком) и проверить уровень вибронагруженности в салоне. Особое внимание уделяют диапазону 2500-4000 об/мин, где резонансные явления наиболее вероятны.

Регулярный осмотр состояния подвесов, целостности сварных швов корпуса пламегасителя и надежности всех соединений – необходимая профилактическая мера. Своевременная замена просевших или потрескавшихся виброподвесов предотвратит резкий рост нагрузок на корпус и продлит срок службы всей системы.

Контроль температурного режима выхлопной системы

Точный мониторинг температуры катализатора критичен для предотвращения его перегрева при форсировке двигателя или установке спортивного выпуска. Стандартные датчики Lancer 9 часто не охватывают весь рабочий диапазон модифицированных систем, что требует установки дополнительных сенсоров.

Оптимальное размещение термопар – на входе и выходе каталитического нейтрализатора, а также перед турбиной (для турбомоделей). Это позволяет анализировать температурный градиент и эффективность работы катализатора в реальном времени, особенно при агрессивном вождении или использовании обеднённых смесей.

Методы модернизации контроля

Установка широкополосных термопар: Керамические термопары типа К (хромель-алюмель) с диапазоном до 1300°C обеспечивают точные замеры против штатных датчиков (рассчитанных до ~900°C). Монтаж выполняется путём вварки фитингов в приемную трубу или коллектор.

Интеграция с системами мониторинга: Данные с термопар выводятся через:

• Дополнительные стрелочные пирометры на панель
• CAN-шину на штатную приборную панель (через адаптеры типа AIM MXS)
• ЭБУ двигателя с настройкой аварийного обогащения смеси при достижении пороговых 950-1000°C

Термоизоляция компонентов: Снижение теплопотерь для стабилизации режима:

Материал	Применение	Эффект
Керамическое покрытие	Выпускной коллектор, турбина	Снижение тепловыделения в подкапотном пространстве
Термоодеяла из стекловолокна	Гофра, резонаторы	Сохранение энергии газов для катализатора

Важно: При установке спортивного катализатора с уменьшенным корпусом обязателен контроль температуры выхода – перегрев свыше 1050°C вызывает спекание керамических сот.

Нюансы замены прокладок приемной трубы Lancer IX

Основная сложность заключается в ограниченном доступе к крепежным элементам приемной трубы, особенно в районе фланца катализатора и выпускного коллектора. Требуется демонтировать защиту двигателя, а в некоторых случаях – временно приподнимать силовой агрегат домкратом с деревянной проставкой для увеличения рабочего пространства. Обязательна предварительная обработка резьбовых соединений проникающей смазкой за 10-12 часов до работ.

Критически важно использовать оригинальные прокладки (код MR580213) или качественные аналоги с металлическим армированием – дешевые композитные варианты быстро прогорают из-за температурных нагрузок. Перед установкой новых уплотнений необходимо тщательно зачистить привалочные плоскости фланцев от нагара металлической щеткой и обезжирить поверхность.

Ключевые этапы и особенности

При выполнении работ учитывайте следующие моменты:

• Последовательность откручивания гаек: начинайте с креплений к выпускному коллектору, затем катализатору, и только потом – кронштейны кузова. При затяжке действуйте в обратном порядке с динамометрическим ключом (момент 35-40 Нм).
• Контроль геометрии: после замены прокладок запустите двигатель и проверьте отсутствие вибраций трубы о элементы кузова. Несоосность приводит к разрушению новых уплотнений за 500-1000 км пробега.
• Обязательная замена самостопорящихся гаек (код MF140149) – одноразовый крепеж часто деформируется при демонтаже.

Типичные ошибки при самостоятельном выполнении:

Ошибка	Последствие
Использование герметиков вместо прокладок	Протечки выхлопных газов через 200-300 км
Перетяжка крепежа	Деформация фланцев, неравномерное прилегание
Игнорирование замены термочехлов болтов	Закоксовывание резьбы, сложности при следующем демонтаже

После сборки дайте двигателю поработать на холостом ходу 15 минут, затем остудите и повторно проверьте затяжку фланцев – тепловое расширение металла требует коррекции момента. Появление шипящего звука при разгоне свидетельствует о негерметичности соединения.

Шумоизоляция тоннеля после установки прямотока

Замена штатного глушителя на прямоточный (прямоток) на Mitsubishi Lancer IX неизбежно приводит к значительному усилению низкочастотного гула и вибраций внутри салона, особенно ощутимых в районе тоннеля коробки передач. Это происходит из-за возросшего звукового давления и вибраций выхлопной системы, которые напрямую передаются на кузов через точки крепления и сам тоннель, выступающий как резонатор.

Шумоизоляция тоннеля является критически важным этапом для восстановления акустического комфорта после установки прямотока. Стандартная заводская изоляция тоннеля Lancer IX не рассчитана на подавление таких мощных низкочастотных составляющих и вибраций, характерных для спортивного выхлопа, и требует серьезной доработки.

Ключевые аспекты и этапы работ

1. Демонтаж центральной консоли: Полный доступ к тоннелю возможен только после тщательного снятия всей центральной консоли, включая рычаг КПП (механическая коробка) или селектор АКПП, кожухи, панели и торпедо до бардачка. Требуется аккуратность для сохранения целостности пластика и клипс.

2. Подготовка поверхности:

• Очистка: Тщательное обезжиривание металлической поверхности тоннеля, днища под ним и внутренних поверхностей снятых пластиковых панелей для обеспечения максимальной адгезии материалов.
• Грунтовка (опционально, но желательно): Нанесение антикоррозийного грунта на оголенный металл для предотвращения ржавчины под слоем виброизоляции.

3. Нанесение вибродемпфирующих материалов (ВДМ):

• Основа эффективности: Это самый важный этап, направленный на снижение структурного шума и вибраций кузова.
• Материалы: Используются специализированные битумно-полимерные или резиново-мастичные составы (например, StP Aero, Шумофф Вибропласт, Vizomat).
• Область нанесения: Покрытие максимально возможной площади внешней поверхности тоннеля под днищем автомобиля и внутренней поверхности тоннеля внутри салона (после демонтажа консоли). Особое внимание уделяется участкам вокруг креплений выхлопной системы, кронштейнов КПП, точкам сварки – основным источникам вибраций.
• Метод: Материал наносится небольшими участками, тщательно разглаживается (часто с прогревом строительным феном) для максимального контакта с металлом и выдавливания воздуха. Наносится слоем 2-3 мм.

4. Тепло-шумоизоляция:

• Назначение: Поглощение воздушного шума и создание дополнительного теплового барьера от разогретой выхлопной системы.
• Материалы: Многослойные композиты на основе вспененных полимеров (пеноизол, полиэфирные волокна) с фольгированным или кевларовым покрытием (например, Шумофф БимАт Стандарт, StP Biplast, Splen).
• Область нанесения: Наклеиваются поверх слоя ВДМ на внутреннюю поверхность тоннеля внутри салона и на обратную сторону снятых пластиковых панелей консоли (торпедо, боковины тоннеля, кожух КПП).
• Особенность: В зоне непосредственной близости к катализатору или трубам выхлопа (даже если катализатор удален, трубы сильно греются) обязательно используется специализированный термостойкий барьер (например, Шумофф ТермоЗвукоИзол, StP HeatShield Silver) для предотвращения оплавления стандартных материалов.

5. Сборка: Обратные пластиковые панели и элементы консоли устанавливаются на место после полной полимеризации клеевых слоев (согласно инструкции к материалам).

Результаты эффективной шумоизоляции тоннеля

Проблема до изоляции	Эффект после изоляции
Мощный низкочастотный гул (дрон)	Кардинальное снижение или полное устранение гула на крейсерских скоростях и оборотах
Вибрации на рычаге КПП и педалях	Заметное уменьшение передаваемых вибраций
Общий повышенный шум в салоне	Повышение общего акустического комфорта, звук двигателя и выхлопа становится "чище"
Нагрев тоннеля и консоли	Снижение температуры в районе ног водителя и пассажира

Важно: Качественная шумоизоляция тоннеля – трудоемкий процесс, требующий использования правильных материалов и тщательной подготовки поверхностей. Экономия на материалах или пропуск этапа вибродемпфирования значительно снизят конечный результат. Особое внимание уделяется термоизоляции вблизи горячих элементов выхлопа.

Тест-драйв для оценки звука выхлопа после модернизации

Основная цель тест-драйва – объективно оценить изменения в звуковой картине выхлопной системы после установки новых компонентов. Контрольные параметры включают тональность, громкость на разных режимах работы двигателя и наличие посторонних резонансов.

Проводить оценку следует поэтапно: сначала на холостом ходу для анализа низкочастотного "баса", затем в движении при плавном разгоне до 4000 об/мин, фиксируя переходные характеристики. Обязательны тесты резкого ускорения (для проверки рёва на высоких оборотах) и замедления двигателем (оценка "стрекотания" и потрескиваний).

Критические точки замера звука

• Холостой ход: Устойчивость звука, вибрации кузова
• 2500-3500 об/мин: Звуковое давление в салоне при крейсерской скорости
• Красная зона (6500+ об/мин): Максимальная громкость и чистота тона
• Сброс газа после нагрузки: Характер затухания и акустические артефакты

Режим	Нормальный звук	Тревожные признаки
Разгон 1-2 передача	Ровный нарастающий гул	Металлический лязг, дребезжание
Движение накатом	Стабильное низкочастотное гудение	Прерывистый свист, хлопки
Высокие нагрузки	Плотный "спортивный" рёв	Вибрации руля/педалей

Обязательно тестируйте в разных условиях: закрытый гараж усилит низкие частоты для выявления дребезга, а открытая трасса покажет поведение системы на высоких скоростях. Сравнивайте показания с эталонными записями до модернизации.

1. Прогрейте двигатель до рабочей температуры
2. Используйте одинаковые точки замера (например, у ушной уровень водителя)
3. Фиксируйте данные через мобильные дБ-метры (например, Decibel X)
4. Проверьте отсутствие контакта выхлопной системы с кузовом

Диагностика резонансного гула на определенных оборотах

Резонансный гул в салоне Mitsubishi Lancer 9 на конкретных оборотах (часто 2000–3000 об/мин) возникает из-за совпадения частоты вибраций силового агрегата или элементов выхлопной системы с резонансной частотой кузова или навесных компонентов. Основные источники включают крепления двигателя, теплоэкраны, элементы подвески глушителя, люфты в подшипниках или изношенные подушки. Проблема усиливается при нагрузке (разгоне, подъеме в гору) и требует последовательной проверки для точного выявления точки вибрации.

Первичная диагностика выполняется на подъемнике или эстакаде для доступа к днищу. Запустите двигатель, плавно повышайте обороты до зоны резонанса, фиксируя рукой (с соблюдением мер безопасности!) или стетоскопом подозрительные узлы. Обратите внимание на: крепление коробки передач, опоры силового агрегата, кронштейны выхлопной трубы, защиту картера. Дополнительно проверьте люфт приводов ШРУС, ступичных подшипников и состояние сайлент-блоков задней балки.

Ключевые этапы диагностики

• Визуальный осмотр выхлопной системы: Ищите контакт труб с кузовом, коррозию кронштейнов, повреждение теплоизоляционных экранов (особенно под передними сиденьями).
• Проверка опор двигателя и КПП: Деформация или растрескивание резиновых элементов гидроопор. Используйте монтировку для контроля амплитуды перемещения агрегата.
• Тест на виброразвязку: Временная установка резиновых прокладок между кузовом и теплощитами, демонтаж защиты картера для исключения ее влияния.

Симптом	Вероятная причина	Способ проверки
Гул при разгоне на 2500–2800 об/мин	Контакт выхлопной трубы с туннелем кузова	Осмотр следов потертостей на трубе и кузове
Дребезжание на холостых и низких оборотах	Отслоение внутреннего слоя резонатора или катализатора	Простукивание глушителя деревянным молотком
Вибрация руля/педалей при резонансе	Износ подушек двигателя или КПП	Видеосъемка подкапотного пространства на работающем ДВС

1. Локализация зоны: Определите источник звука (передняя/задняя часть авто, левая/правая сторона) при движении с открытыми окнами.
2. Проверка подвесных элементов: Осмотрите крепление запасного колеса, огнетушителя, состояние обивки багажника.
3. Диагностика трансмиссии: Исключите шумы изношенного сцепления или подшипника первичного вала КПП (выжать сцепление на резонансных оборотах).

Решение проблем с вибрацией креплений выпускного тракта

Вибрация элементов выпускной системы на Lancer 9 чаще всего возникает из-за деградации штатных подвесов, коррозии крепежных элементов или деформации кронштейнов. Особенно критичны точки крепления резонатора и глушителя, где металлические "косы" со временем теряют эластичность, а резиновые подушки растягиваются или трескаются. Неплотное соединение фланцев катализатора с приемной трубой или резонатором также создает ударные нагрузки при работе двигателя.

Поиск источника вибрации начинают с диагностики зазоров между трубами и кузовными элементами на запущенном двигателе. Обязательно проверяют целостность всех резинок и металлических подвесов при покачивании системы рукой, уделяя внимание реактивным тягам возле задней оси. Характерный глухой стук под днищем при перегазовках обычно указывает на люфт в соединениях или контакт труб с термоэкранами.

Методы устранения вибрации

1. Замена подвесов:
   • Установка усиленных резиновых подушек (например, Powerflex) вместо штатных
   • Монтаж подвесов с металлической сердцевиной для критичных точек крепления резонатора
2. Модификация кронштейнов:
   • Дополнительная фиксация "перьев" глушителя сварными накладками
   • Изготовление дублирующих хомутов для участков с трещинами
3. Герметизация соединений:
   • Применение термостойкого герметика (Permatex Ultra Copper) на фланцах
   • Замена прогоревших прокладок катализатора на металлокомпозитные

Важно: После любых работ обязательна проверка зазоров относительно кузова и элементов подвески при вывешенных колесах. Для выявления скрытых резонансов выполняют тестовые поездки с последовательным разгоном до 4000 об/мин.

Инструменты для самостоятельной замены элементов выпуска

Для замены компонентов выпускной системы Lancer 9 потребуется базовый набор слесарных инструментов, обеспечивающий безопасный доступ и демонтаж прикипевших соединений. Обязательно использование домкрата и страховочных подставок для фиксированного подъема автомобиля, так как работы ведутся под днищем.

Крепеж выпускного тракта подвержен интенсивной коррозии из-за перепадов температур, поэтому критически важны средства для обработки резьбовых соединений. Без проникающей смазки и термостойкого герметика для сборки высок риск повреждения болтов и фланцев.

Инструмент	Назначение
Набор головок 12-17 мм с трещоткой	Демонтаж болтов фланцев катализатора/резонатора
Удлинители (10-30 см) и кардан для головок	Доступ к скрытым креплениям выпускного коллектора
Спецключ для лямбда-зондов (22 мм с прорезью)	Отключение кислородных датчиков без повреждения проводов
Монтировка или монтажная лопатка	Разъединение прикипевших соединений труб
Молоток (500-800 г)	Корректировка положения элементов при установке
Щетка по металлу	Очистка фланцев от нагара и ржавчины

Расходные материалы:

• Проникающая смазка (WD-40, Liquid Wrench) – обработка крепежа за 2-3 часа до работ
• Термостойкий герметик (Permatex Ultra Copper) – уплотнение фланцевых соединений
• Аэрозольный преобразователь ржавчины – обработка резьбовых соединений

Рекомендуемые дополнения:

1. Газовая горелка – прогрев неоткручивающихся гаек
2. Гидравлический съемник – для демонтажа прикипевших подвесов глушителя
3. Диэлектрическая смазка – защита контактов лямбда-зондов

Необходимые расходники (прокладки, герметики, болты)

Замена катализатора на пламегаситель или спортивный аналог требует обязательного обновления крепежа и уплотнителей. Использование старых болтов и прокладок приводит к разгерметизации системы, посторонним шумам и риску повреждения новых компонентов. Прогоревшие уплотнения провоцируют подсос воздуха, что искажает показания лямбда-зондов и нарушает работу двигателя.

Болты крепления фланцев катализатора особенно подвержены коррозии и прикипанию из-за экстремальных температур. При демонтаже они часто срываются или ломаются, поэтому замена на новые – не рекомендация, а необходимость. Дополнительные герметики обеспечивают защиту в зонах, где прокладки не справляются с термонагрузками.

Ключевые позиции для замены

• Фланцевые прокладки: Медные или многослойные стальные (2 шт.) для соединения катализатора с приемной трубой и глушителем. Толщина 2-3 мм.
• Высокотемпературный герметик: Силиконовый или керамический (до 1200°C) для обработки стыков коллектора и промежуточных соединений.
• Болты М10×1.25: Длина 35-40 мм (8 шт.) с шестигранной головкой. Материал – нержавеющая сталь A2/A4.
• Самоконтрящиеся гайки: М10 (8 шт.) с нейлоновым кольцом или фланцем. Обязательны при частых термоциклах.
• Шайбы гровер: Пружинные (8 шт.) для предотвращения самоотвинчивания.

Важно: Для версий 1.5 л и 1.6 л размеры крепежа могут отличаться. Требуется сверка с каталогами по VIN перед покупкой.

Особенности работ на подъемнике vs яме для Mitsubishi Lancer 9

При замене катализатора на Lancer IX подъемник обеспечивает полный доступ к днищу без ограничений по пространству. Это критично для демонтажа креплений выхлопной системы, особенно при закисших болтах, требующих значительного усилия или применения УШМ. Свободный вертикальный доступ упрощает манипуляции с глушителем и резонатором при снятии/установке секций.

Работа в смотровой яме ограничена шириной траншеи, затрудняя применение длинного инструмента (ломы, рычаги) для расшатывания системы. Демонтаж корпуса катализатора, интегрированного в выпускной коллектор (4G18, 4G93), требует точного углового доступа к верхним креплениям, что в яме часто выполняется "на ощупь". Риск повреждения смежных компонентов (термоэкран, датчики кислорода) выше из-за ограниченной визуализации узлов под двигателем.

Ключевые отличия в технологических операциях

Доступ к крепежным элементам:

• Подъемник: Прямой доступ ко всем гайкам кронштейнов и фланцам без вывешивания колес.
• Яма: Частичный обзор фланца переднего катализатора. Болты задней подвески могут потребовать снятия колес.

Риски при демонтаже:

1. На подъемнике: Контроль целостности трубок при отгибании термозащиты коллектора.
2. В яме: Высокая вероятность обрыва шпилек коллектора из-за сложности позиционирования инструмента.

Операция	Подъемник	Яма
Снятие кислородных датчиков	Прямой доступ спецключом	Риск "зализывания" граней из-за косого приложения усилия
Установка прокладок фланца	Визуальный контроль совмещения	Частая необходимость повторной юстировки

Эргономика: В яме критичен подбор длины домкратных подпорок – минимальный клиренс Lancer 9 (150 мм) требует точного позиционирования для исключения контакта порогов с балками. На 2-стоечном подъемнике обязательна фиксация адаптерами в штатных точках кузова во избежание деформации порогов.

Техника безопасности при резке и сварке выхлопной системы

Перед началом работ демонтируйте выхлопную систему с автомобиля и тщательно очистите внутренние поверхности от сажевых отложений. Остатки горючих веществ в глушителе или резонаторе при контакте с искрами или высокой температурой могут спровоцировать возгорание или взрыв. Используйте промышленный пылесос и механические скребки, избегая легковоспламеняющихся растворителей.

Обеспечьте стационарное закрепление всех элементов системы в тисках или струбцинах перед резкой/сваркой. Вибрация от углошлифовальной машины или смещение тяжелых компонентов приводят к травмам и браку соединений. Убедитесь в отсутствии горючих жидкостей и материалов в радиусе 5 метров от рабочей зоны – выхлопные трубы сохраняют остатки конденсата даже после продувки.

Обязательные средства индивидуальной защиты

• Органы дыхания: Респиратор с классом фильтрации P3 (от металлической пыли и сварочных аэрозолей)
• Глаза/лицо: Сварочный щиток с автоматическим затемнением (DIN 9-13 для ММА/ДСП) + защитные очки при зачистке
• Кожные покровы: Краги из спилка или замши, огнестойкая роба без синтетических тканей
• Слух: Противошумные наушники (при длительной работе УШМ)

При резке ржавых креплений болгаркой контролируйте положение диска относительно тела: разрушение абразивного круга на высоких оборотах вызывает режущие травмы. Для нержавеющих компонентов применяйте исключительно специализированные диски (без маркировки "INOX" – риск термического растрескивания металла).

1. Вентиляция: При сварке в гараже организуйте принудительный обдув места сварки вентилятором, но без создания сквозняка на сварочную дугу.
2. Пожарная безопасность: Имейте в зоне досягаемости огнетушитель класса ABC (порошковый 5л) и металлическое ведро с песком.
3. Электробезопасность: Проверьте изоляцию кабелей сварочного аппарата, исключите контакт массы с трубопроводами ГСМ.

Опасный фактор	Меры нейтрализации
Угарный газ (CO)	Работа на открытом воздухе / вытяжка с отсосом у места сварки
Брызги расплавленного металла	Установка сварочных экранов, удаление ЛВЖ из зоны разлета искр
Ожоги от нагретых деталей	Использование термостойких перчаток при перемещении элементов

После завершения работ выдержите систему до полного остывания (30-40 минут) перед визуальным контролем швов. Категорически запрещено ускорять охлаждение водой – это провоцирует деформации и микротрещины в зоне термического влияния.

Юридические последствия удаления катализатора в РФ

Удаление катализатора с Mitsubishi Lancer IX напрямую нарушает действующие экологические стандарты РФ, установленные Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Автомобиль перестает соответствовать заводскому экологическому классу (обычно Евро-4 или Евро-5), указанному в его документах. Это изменение конструкции считается незаконным без официального согласования с уполномоченными органами.

Основной нормативный акт, регулирующий данное нарушение, – Кодекс РФ об административных правонарушениях (КоАП РФ). Статья 12.5 часть 1 предусматривает ответственность за управление ТС при наличии неисправностей или условий, при которых эксплуатация запрещена. К таким неисправностям относится неработающая или удаленная система нейтрализации выхлопных газов, что фиксируется в "Перечне неисправностей..." (пункт 7.18).

Виды ответственности и риски

При выявлении нарушения владельцу грозит:

• Штраф по ч. 1 ст. 12.5 КоАП РФ в размере 500 рублей.
• Запрещение эксплуатации автомобиля (снятие государственных регистрационных знаков) до устранения неисправности.
• Отказ в прохождении техосмотра, так как отсутствие катализатора автоматически приводит к превышению норм по содержанию вредных веществ (CO, CH, NOx) в выхлопных газах.

Дополнительные сложности возникают при:

1. Продаже автомобиля: необходимость восстановления системы или снижение стоимости из-за нелегальной модификации.
2. ДТП с тяжкими последствиями: страховые компании могут оспорить выплаты, ссылаясь на незаконное изменение конструкции ТС.
3. Повторных задержаниях: систематические нарушения повышают риск более пристального внимания со стороны ГИБДД.

Ключевой норматив	Последствие нарушения	Документальная фиксация
ТР ТС 018/2011 (п. 4.3)	Несоответствие эко-классу	Протокол ГИБДД, акт ТО
КоАП РФ ст. 12.5 ч.1	Штраф 500 ₽ / запрет эксплуатации	Постановление инспектора
Правила техосмотра	Невыдача диагностической карты	Заключение оператора ТО

Единственный легальный способ замены катализатора – установка оригинального или сертифицированного аналога с сохранением экологических параметров. Любые работы, изменяющие конструкцию выхлопной системы, требуют предварительного оформления разрешения в ГИБДД и внесения отметки в ПТС, что для удаления катализатора на Lancer IX практически неосуществимо из-за невозможности соблюсти экологические нормы.

Прохождение ТО с пламегасителем вместо катализатора

Установка пламегасителя вместо катализатора на Mitsubishi Lancer 9 напрямую влияет на возможность прохождения техосмотра в РФ. Законодательство требует соответствия выхлопной системы экологическим нормам, зафиксированным в ОТТС (Одобрении Типа Транспортного Средства) автомобиля. Пламегаситель физически не способен обеспечить очистку выхлопных газов на уровне штатного катализатора.

При диагностике на пункте ТО проверяется не только визуальное состояние элементов, но и фактическое содержание вредных веществ (CH, CO, CO₂, O₂, λ) в отработавших газах. Даже если пламегаситель качественно изготовлен и корректно установлен, показатели CO/CH почти гарантированно превысят допустимые значения для экологического класса Lancer 9 (обычно Евро-3 или Евро-4). Это является основанием для отказа в выдаче диагностической карты.

Ключевые аспекты при попытке прохождения ТО

Основные сложности:

• Несоответствие экологическому классу: Без каталитического нейтрализатора автомобиль не соответствует заявленному производителем классу Евро-3/4.
• Обязательная проверка газоанализатором: Для бензиновых авто старше 5 лет замер выхлопа обязателен.
• Визуальный контроль: Опытный оператор может заметить отсутствие штатного каталитического блока или наличие неоригинального элемента.

Потенциальные решения и их риски:

1. Установка "обманки" лямбда-зонда: Механическая проставка или электронная эмуляция корректируют сигнал второго датчика кислорода, предотвращая ошибку Check Engine. Однако они не влияют на реальный состав выхлопа, который замеряет газоанализатор.
2. Монтаж универсального катализатора: Установка нового, но неоригинального катализатора (например, в секцию "паука") может помочь пройти замеры, если его эффективность соответствует нормам. Требует точного подбора и качественного монтажа.
3. Временная замена на штатную систему: Некоторые владельцы перед ТО меняют пламегаситель обратно на рабочий катализатор (или берут его в аренду). Способ дорог и трудозатратен.

Фактор	Влияние на прохождение ТО	Примечание
Соответствие ОТТС	Не соответствует	Прямое нарушение п. 3.1 Перечня неисправностей (Приказ МВД № 1001)
Показатели газоанализа	Превышение норм CO/CH	Основание для отказа даже при отсутствии ошибок ЭБУ
Визуальное соответствие	Высокий риск обнаружения	Зависит от конструкции пламегасителя и внимательности оператора

Важно: Попытки "договориться" или пройти ТО в недобросовестных пунктах несут юридические риски (аннулирование диагностической карты, штрафы). Единственный гарантированно легальный вариант – сохранение или восстановление каталитического нейтрализатора, соответствующего экологическому классу автомобиля.

Сравнение стоимости вариантов модернизации

Стоимость модернизации катализатора Lancer 9 существенно варьируется в зависимости от выбранного метода. Ключевыми факторами формирования цены являются тип устанавливаемого компонента, сложность работ и необходимость дополнительных доработок электронных систем.

Ниже представлен сравнительный анализ основных вариантов с усредненными рыночными расценками (в рублях РФ) на детали и работы. Цены актуальны для сервисов среднего ценового сегмента и могут корректироваться в зависимости от региона и конкретного исполнителя.

Вариант модернизации	Стоимость детали	Работы + доп. расходы	Итоговая стоимость
Универсальный катализатор	8 000 – 15 000	3 000 – 5 000 (сварка)	11 000 – 20 000
Пламегаситель (стронгер)	2 500 – 6 000	3 000 (сварка) + 8 000 (прошивка ЕВРО-2)	13 500 – 17 000
Спортивный катализатор	20 000 – 35 000	4 000 – 6 000 (установка)	24 000 – 41 000
Оригинальный катализатор	40 000 – 70 000	3 000 – 4 000 (замена)	43 000 – 74 000

Ключевые факторы, влияющие на цену

• Материалы: Сплав металлов в катализаторе (керамика/металл), бренд производителя, толщина корпуса.
• Работы: Необходимость адаптации креплений, сложность врезки, калибровка датчиков.
• Дополнения: Перепрошивка ЭБУ, установка обманок кислородных датчиков, замена прокладок.

Анализ прироста мощности разных решений

Замена стандартного катализатора Lancer 9 на спортивный высокопоточный вариант дает прирост 5-10 л.с. за счет снижения сопротивления выхлопных газов. Эффект достигается благодаря увеличенной ячеистой структуре и спецсплавам, сохраняя при этом экологическую совместимость без необходимости глубокой перепрошивки ЭБУ.

Полное удаление катализатора с установкой пламегасителя обеспечивает более существенный прирост – 12-18 л.с., но требует обязательной коррекции топливных карт. При активации обманок кислородных датчиков без калибровки ЭБУ реальный выигрыш не превышает 5-7 л.с. из-за срабатывания аварийных режимов двигателя.

Сравнительная эффективность решений

Тип модернизации	Средний прирост (л.с.)	Критические условия
Спортивный катализатор 200-cell	5-8	Требует совместимости с лямбда-зондами
Пламегаситель (без ПО)	5-7	Ошибка Check Engine, снижение КПД
Пламегаситель + чип-тюнинг	15-18	Необходима коррекция углов зажигания
Комплекс (паук 4-2-1 + прямоток)	20-25	Требует замены топливных форсунок

Максимальный прирост (18-25 л.с.) достигается при комбинировании механических и программных доработок: установка коллектора 4-2-1, удаление катализатора с монтажом резонатора и последующей оптимизацией впрыска. Для атмосферных двигателей 1.5-1.8 л критично сохранять баланс между пропускной способностью и обратным давлением – чрезмерно "прямые" системы вызывают провалы на низких оборотах.

Ресурс пламегасителя и признаки его износа

Ресурс пламегасителя на Mitsubishi Lancer 9 варьируется от 60 000 до 150 000 км в зависимости от материала изготовления, качества выхлопных газов, стиля вождения и условий эксплуатации. Стальные штатные версии служат меньше (60–100 тыс. км), тогда как варианты из нержавеющей стали с термостойким наполнителем выдерживают до 150 тыс. км. Регулярная езда по бездорожью, агрессивный разгон и низкокачественное топливо сокращают срок службы.

Главной причиной износа является температурная деформация: постоянный нагрев/охлаждение разрушают сварные швы и внутреннюю структуру. Вибрации и механические удары (например, о бордюры) ускоряют появление трещин, а конденсат и реагенты провоцируют коррозию, особенно в засорённых или деформированных секциях.

Ключевые признаки износа

• Громкий рокот или дребезжание под днищем – свидетельствует о разрыве сварных швов или разрушении перегородок.
• Стук при переключении передач или на холостом ходу – вызван отслоившимися фрагментами, болтающимися внутри корпуса.
• Падение мощности двигателя и увеличение расхода топлива – возникает из-за нарушения геометрии камер, ухудшающего продувку цилиндров.
• Запах выхлопных газов в салоне – появляется при трещинах в передней части пламегасителя рядом с подкапотным пространством.
• Видимые повреждения:
  • Сквозная коррозия на корпусе,
  • Прогары вблизи фланца крепления,
  • Деформация от ударов.

Для точной диагностики необходим осмотр на подъёмнике: внутренние повреждения часто не видны снаружи. Проверяют целостность сварных соединений, отсутствие люфта при покачивании и следы копоти вокруг швов, указывающие на разгерметизацию.

Финишная покраска элементов выпуска термостойкой краской

Тщательная подготовка поверхности – ключевой этап перед нанесением термостойкого покрытия. Остатки старой краски, ржавчину и грязь удаляют металлической щеткой или пескоструйной обработкой, после чего элементы обезжиривают растворителем для исключения адгезионных дефектов.

Нанесение краски осуществляется в 2-3 тонких слоя с межслойной выдержкой 15-20 минут для испарения растворителей. Используйте аэрозольные баллоны с термостойкими составами (до 650-800°C), равномерно распыляя их с расстояния 20-30 см круговыми движениями.

Критерии выбора краски и особенности сушки

Обязательные характеристики покрытия:

• Устойчивость к температурам выше 600°C
• Антикоррозийные присадки в составе
• Адгезия к металлам (алюминий, нержавеющая сталь)

Полимеризация покрытия требует прогрева системы:

1. Дать краске высохнуть 24 часа при 20-25°C
2. Запустить двигатель на 10 минут без нагрузки
3. Прогреть до рабочей температуры 15-20 минут

Тип краски	Макс. температура	Особенности
Кремнийорганическая	650°C	Быстрая сушка, глянец
Алюминиевая	800°C	Терморассеивание, матовость

Избегайте локальных перегревов в первые 200 км пробега – это может спровоцировать отслоение. Контролируйте целостность покрытия после сезонной эксплуатации, уделяя внимание стыкам и сварным швам.

Подбор окончаний глушителя под стиль кузова Lancer 9

Визуальная составляющая выхлопной системы играет ключевую роль в формировании спортивного или агрессивного образа Mitsubishi Lancer IX. Наконечник глушителя, будучи заметным элементом задней части, напрямую влияет на восприятие автомобиля, дополняя или диссонируя с его линиями.

Правильный выбор окончания требует учета диаметра выхлопной трубы, конструкции бампера (стандарт или обвес), а также общего стилевого направления тюнинга. Важно добиться гармонии между формой, материалом наконечника и геометрией кузова Lancer 9.

Ключевые критерии выбора

Основные параметры, определяющие совместимость с Lancer IX:

• Форма сечения: Круглые, овальные, прямоугольные (прямоугольные часто повторяют линии прорези в бампере).
• Диаметр выхода: От 76 мм до 115+ мм; крупные размеры (90-115 мм) подчеркивают спортивность.
• Длина и вылет: Короткие "стаканы" для скрытого монтажа, длинные – для акцента на выхлопе.
• Материал: Нержавеющая сталь (глянец/матовость), углеродное волокно, черненная сталь.

Рекомендации по стилям:

Стиль авто	Форма наконечника	Диаметр	Материал	Эффект
Оригинальный/OEM+	Овал, малый прямоугольник	76-90 мм	Хром, мат. нержавейка	Аккуратность, лаконичность
Спортивный	Круг, двойной круг	90-102 мм	Глянц. нержавейка	Динамика, мощность
Агрессивный/DTM	Крупный прямоугольник, скошенный овал	102-115+ мм	Карбон, черненая сталь	Экстремальность, гоночный вид

Важные нюансы установки: Для моделей с заводским обвесом EVO Look критично учитывать форму и размер прорези в заднем бампере – наконечник должен идеально вписаться без зазоров. При замене бампера на неоригинальный сначала подбирается обвес, затем – окончание. Всегда проверяйте совместимость посадочного диаметра наконечника с вашей выхлопной трубой.

Избегайте чрезмерного вылета окончания за линию бампера – это нарушит пропорции. Оптимально, когда край наконечника находится заподлицо или выступает не более чем на 2-3 см. Для тюнинга в стиле JDM популярны короткие прямоточные наконечники из нержавейки с косым срезом.

Список источников

При подготовке материалов по модернизации катализатора Mitsubishi Lancer IX использовались технические данные и практический опыт авторитетных автомобильных сообществ. Анализ опирался на проверенные решения, применяемые владельцами данной модели в реальных условиях эксплуатации.

Ключевые источники включают специализированные форумы, профильные издания по тюнингу и технические обзоры систем выхлопа. Особое внимание уделено инженерным аспектам замены штатных компонентов и юридическим нюансам доработок.

• Техническое руководство Mitsubishi Lancer 9 (официальное издание)
• Архив тематических обсуждений на форуме MLC-Club (раздел "Двигатель и выхлопная система")
• Материалы журнала "АвтоМото" №3-2021: "Тенденции тюнинга выхлопных систем"
• Отчеты испытаний каталитических нейтрализаторов от производителя Walker
• Сравнительный анализ пламегасителей в журнале "За рулём. Эксперт"
• Видео-инструкции канала "LancerTech" по демонтажу штатного катализатора
• Юридический обзор изменений в ГОСТ Р 41.83-2004 (редакция 2023 г.)
• Исследование "Влияние удаления катализатора на ресурс двигателя 4G18" (лаборатория AutoResearch)

Видео: Катализаторы / пламегасители Mitsubishi Lancer 9


• Ford Flex - детали модели, технические параметры и мнения владельцев

• Дастер против Ховер - сравнение и характеристики

• СИМ-модуль Opel Astra H - особенности, устройство, ремонт, схемы
