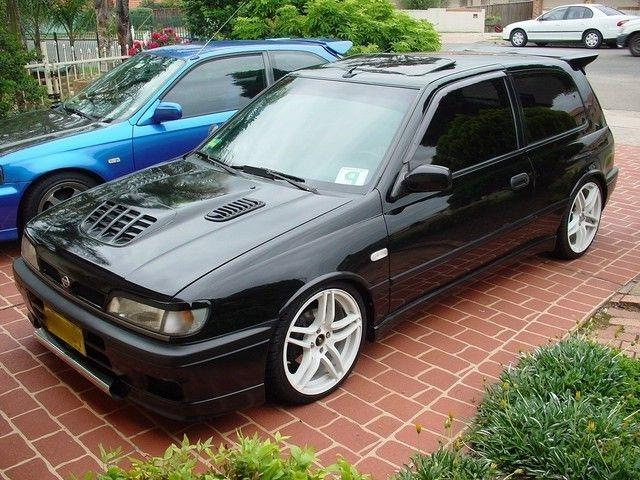

Модернизируем Ниссан Санни - тюнинг своими руками

Статья обновлена: 18.08.2025

Nissan Sunny – не просто надежный седан из прошлого, а идеальная основа для творчества.

Его простая конструкция и доступность запчастей открывают широкие возможности для самостоятельного тюнинга.

Погрузимся в процесс модернизации, где каждый этап – ваш личный вклад в создание уникального автомобиля.

Подготовка рабочего пространства и сбор инструмента

Обеспечьте чистое, сухое и хорошо освещённое место для работ – гараж или крытая площадка обязательны. Уберите посторонние предметы, обеспечьте устойчивую поверхность под колёса автомобиля и свободный доступ ко всем модифицируемым узлам.

Проверьте вентиляцию помещения при работе с химическими составами (краска, полироли, растворители) и подготовьте средства пожаротушения. Используйте прочные подпорки или домкратные стойки при подъёме авто, никогда не полагайтесь только на гидравлический домкрат.

Необходимый инструмент и материалы

Базовый набор механика:

• Головки и трещотки (метрический ряд 8-19 мм, удлинители, кардан)
• Набор рожковых и торцевых ключей
• Отвёртки крестовые и шлицевые разного размера
• Пассатижи, кусачки, съёмник стопорных колец

Специнструмент для тюнинга:

1. Торцевые ключи для подвески (24-32 мм)
2. Съёмник шаровых опор/рулевых наконечников
3. Компрессор с краскопультом (для аэрографии или покраски деталей)
4. Мультиметр для диагностики электропроводки

Материалы	Назначение
WD-40, медная смазка	Обработка резьбовых соединений
Герметик анаэробный	Уплотнение резьбы ГБЦ, коллекторов
Термоусадка, изолента	Изоляция проводки после доработок

Докупите расходники заранее: фильтры, хомуты, болты замены (часто рвутся при демонтаже старых деталей). Все инструменты раскладывайте в зоне доступа – это сократит время работ и снизит риски потери мелких элементов при разборке узлов.

Анализ состояния Nissan Sunny перед началом работ

Детальная диагностика текущего состояния автомобиля – критически важный этап перед модернизацией. Пропуск неисправностей на этой стадии приведет к их усугублению после тюнинга или сведет на нет эффект от доработок. Особое внимание уделяется скрытым проблемам, которые могут быть неочевидны при поверхностном осмотре.

Комплексная оценка охватывает все ключевые системы: от механических узлов до кузова и электроники. Цель – составить точную карту существующих дефектов, требующих устранения до внесения изменений. Без этого фундамента дальнейшие работы рискуют стать неэффективными или опасными.

Основные зоны инспекции

• Кузов и рама: Поиск очагов коррозии (пороги, арки, днище), оценка состояния лакокрасочного покрытия, проверка геометрии и целостности сварных швов.
• Двигатель и трансмиссия: Замер компрессии, анализ уровня и качества технических жидкостей (масло, антифриз), диагностика работы сцепления, КПП и приводов.
• Шасси и тормоза: Износ амортизаторов, пружин, сайлентблоков, шаровых опор, рулевых наконечников; толщина тормозных дисков/колодок, герметичность гидравлики.
• Электросистема: Тестирование АКБ, генератора, стартера, проводки на предмет окислов и повреждений, функциональность фар, габаритов, датчиков.
• Салон и остекление: Целостность обивки, работоспособность приборной панели, печки, кондиционера, исправность стеклоподъемников и замков.

Система	Критичные параметры	Инструменты проверки
Подвеска	Люфты, утечки, трещины	Подъемник, монтировка, визуальный осмотр
Топливная система	Давление, чистота форсунок	Манометр, сканер OBD-II
Выхлопная система	Герметичность, глушители	Акустический тест, осмотр на яме

Составление бюджета и выбор приоритетных направлений тюнинга

Определите точную сумму, которую готовы инвестировать в проект, разделив её на обязательные работы (замена изношенных деталей, ремонт) и улучшения. Фиксируйте все расходы в электронной таблице с колонками: наименование, ориентировочная стоимость, приоритетность (высокая/средняя/низкая), статус выполнения. Обязательно заложите 15-20% бюджета на непредвиденные расходы – скрытые дефекты или корректировки при установке часто выявляются в процессе.

Анализируйте текущее состояние Nissan Sunny: слабые места подвески, устаревшую оптику, износ сидений или недостатки шумоизоляции должны быть первоочередными. Чётко сформулируйте цель – улучшение динамики, персонализация экстерьера или повышение комфорта. Например, при ограниченном бюджете в 50 000 руб. рациональнее начать с замены амортизаторов и пружин, чем тратить средства на спортивный руль или подсветку салона.

Критерии выбора и распределения средств

Направление	Бюджетный пример (до 30 тыс. руб.)	Средний бюджет (30-80 тыс. руб.)	Ключевые факторы выбора
Ходовая часть	Замена стоек, сайлентблоков	Койловеры, стабилизаторы	Состояние узлов, цель (комфорт/жёсткость)
Экстерьер	Тонировка, LED-лампы	Обвесы, покраска элементов	Сохранность ЛКП, визуальный приоритет
Салон	Чехлы, коврики	Кожаная обивка, шумоизоляция	Износ материалов, ежедневная эксплуатация
Производительность	Воздушный фильтр нулевого сопротивления	Прямоток, чип-тюнинг	Техсостояние двигателя, целесообразность вложений

Приоритизация по эффективности:

1. Безопасность и исправность: тормозные колодки/диски, шины, освещение – всегда в приоритете перед косметикой.
2. Функциональные улучшения: замена слабого аккумулятора, утепление салона или ремонт климат-контроля дают ощутимый комфорт.
3. Визуальные изменения: спойлеры, наклейки, подсветка – выполняются после решения технических задач.

Используйте принцип модульности: выбирайте компоненты, которые можно усовершенствовать поэтапно (например, начать с заднего стабилизатора, позже добавить передний). Сравнивайте цены на оригинальные, контрактные и универсальные запчасти – сайлентблоки от Nissan Almera часто подходят без доработок. Для сложных работ (чип-тюнинг, установка койловеров) сразу включайте в бюджет стоимость профессионального монтажа – ошибки самостоятельной установки приведут к удорожанию.

Демонтаж бамперов для последующей модификации

Перед началом работ подготовьте чистую рабочую зону и необходимые инструменты: набор отверток (крестовых и плоских), головки TORX T20/T25, торцевые ключи на 10/12 мм, пластиковый монтажный ломик. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения коротких замыканий при демонтаже противотуманных фар или датчиков парковки.

Осмотрите периметр бампера, определив точки крепления: основные болты/саморезы скрыты под пластиковыми заглушками в колесных арках и нижней части, дополнительные клипсы расположены вдоль линии соединения с крыльями и решеткой радиатора. Для защиты ЛКП кузова оклейте смежные поверхности малярным скотчем.

Поэтапный процесс снятия

1. Передний бампер:
   • Снимите пластиковые заглушки в арках, открутите 2 болта крепления к брызговикам
   • Выкрутите 4 самореза вдоль верхней кромки (под капотом) и 2 болта под радиаторной решеткой
   • Отсоедините разъемы противотуманных фар/датчиков парковки, нажав фиксатор
   • Аккуратно потяните бампер от кузова, начиная с углов, освобождая пластиковые фиксаторы
2. Задний бампер:
   • Снимите обивку багажника для доступа к верхним клипсам
   • Открутите болты в колесных арках (по 3 с каждой стороны)
   • Демонтируйте фонари для доступа к скрытым винтам (если предусмотрено конструкцией)
   • Подденьте монтажным ломиком фиксаторы вдоль задних крыльев

Тип крепежа	Расположение	Инструмент
Пластиковые клипсы	По стыку с крыльями	Плоская отвертка
Болты M6	Арки, днище	Ключ на 10 мм
Саморезы с потайной головкой	Верхняя кромка	TORX T25
Пуш-фиксаторы	Зона номерного знака	Пассатижи

Критические моменты: Не прилагайте чрезмерных усилий при отсоединении – пластиковые фиксаторы Nissan Sunny хрупкие. Фиксируйте снятые бамперы вертикально во избежание деформации. Маркируйте разъемы электронных компонентов изолентой для упрощения обратной сборки.

Обработка и выравнивание кузовных элементов от коррозии

Полная зачистка поражённых участков до чистого металла обязательна: используйте металлические щётки, абразивные круги или пескоструйную обработку. Контролируйте удаление всех рыхлых окислов и скрытых очагов под краской, особенно в сварочных швах и стыках.

Тщательно обезжирьте поверхности после механической обработки специальными составами или уайт-спиритом. Нанесите преобразователь ржавчины на труднодоступные зоны и микронеровности, оставив его согласно инструкции производителя для химической нейтрализации остаточных очагов.

Этапы восстановления поверхности

Грунтование: Нанесите антикоррозийный грунт методом распыления в 2-3 тонких слоя с межслойной сушкой. Для скрытых полостей используйте грунт-модификатор с восковыми добавками.

Выравнивание рельефа:

• Шпатлёвка двухкомпонентной полиэфирной смесью на малых участках
• Поэтапное нанесение тонкими слоями (не толще 3 мм)
• Шлифовка абразивом P180-P220 после полного отвердения

Финишная защита:

1. Нанесение выравнивающего грунта-наполнителя
2. Окончательная шлифовка абразивом P400-P500
3. Обработка антисиликоном перед покраской

Материал	Назначение	Особенности применения
Эпоксидный грунт	Первичная защита металла	Требует полного высыхания перед шпатлёвкой
Кислотный праймер	Реактивная нейтрализация	Наносится тонким слоем без шлифовки
Стекловолоконная шпатлёвка	Заделка глубоких коррозийных кратеров	Допускает нанесение слоёв до 5 мм

Контроль качества включает проверку адгезии покрытий скотч-тестом и визуальный осмотр под разными углами освещения. Обязательно восстановите антигравийную защиту и скрытые полости мастикой после окраски.

Технология установки полиуретанового спойлера на багажник

Подготовьте поверхность багажника: тщательно обезжирьте зону крепления спойлера спиртовым очистителем или антисиликоном. Удалите следы грязи, воска и технических жидкостей для обеспечения максимальной адгезии. Используйте малярный скотч для разметки положения спойлера, учитывая симметрию относительно центральной оси автомобиля.

Проведите пробную примерку спойлера без клея, корректируя разметку при необходимости. Снимите защитную пленку с тыльной стороны спойлера, обнажив клеевой слой 3М или аналогичный двухсторонний скотч. Не допускайте контакта клейкой поверхности с посторонними предметами.

Этапы монтажа

1. Прогрев материалов: Обработайте зону крепления на багажнике и клеевой слой спойлера строительным феном (60-70°C) для активации адгезивных свойств.
2. Фиксация: Совместите спойлер с разметкой и плотно прижмите по всей длине, начиная от центра к краям. Используйте резиновый валик для равномерного прижима.
3. Механическое крепление (опционально): При наличии штатных отверстий:
   • Просверлите багажник через монтажные точки спойлера сверлом по металлу (Ø 3-4 мм)
   • Установите крепежные болты с EPDM-прокладками
   • Обработайте кромки отверстий антикором
4. Финишная обработка: Удалите излишки клея растворителем для монтажной ленты. Выдержите 24 часа без мойки/езды для полимеризации клея.

Критические ошибки: Монтаж при температуре ниже +10°C, недостаточное обезжиривание, спешка при позиционировании. Используйте только специализированный автомобильный 3М VHB вместо универсальных клеящих лент.

Покраска кузовных деталей в камере или гараже

Перед началом работ демонтируйте все элементы, подлежащие окраске: бампера, крылья, двери, капот. Тщательно очистите поверхности от грязи, битумных пятен и старой отслаивающейся краски. Обезжирьте каждую деталь специальным составом, используя безворсовые салфетки. Зашкурьте проблемные зоны ржавчины или неровностей абразивом P180-P240, затем нанесите выравнивающую шпатлёвку.

После высыхания шпатлёвки обработайте детали абразивом P400-P500 "на сухую" для создания однородной матовой поверхности. Повторно обезжирьте плоскости, удалите пыль липкой салфеткой-антистатиком. Закрепите элементы на подвесах, заклейте малярным скотчем участки, не подлежащие окрашиванию. Нанесите в 2-3 слоя кислотный грунт на оголённый металл, затем акриловый наполнитель на всю площадь.

Технология нанесения ЛКП

Подготовьте краскопульт с соплом 1.4-1.6 мм, отрегулируйте давление согласно инструкции к материалу (обычно 2.5-3 атм). Наносите базовый цвет:

1. Первый слой – "пылящий" (50% покрытия) для адгезии
2. Второй слой – плотный, перекрывающий подложку
3. Третий слой – финишный с растяжкой материала

Выдержите межслойную сушку 5-7 минут. Через 15-20 минут нанесите 2 слоя лака с аналогичными интервалами. Для гаража критично соблюдение условий:

• Температура: +18°C - +25°C
• Влажность: максимум 60%
• Отсутствие пыли и сквозняков

Сравнительные параметры среды:

Параметр	Покрасочная камера	Гараж
Фильтрация воздуха	Многоступенчатая	Ручная влажная уборка
Вентиляция	Турбинная с подогревом	Естественная или вентилятор
Освещение	Диодные панели 6000К	Лампы накаливания + переносные
Время сушки	Регламентированное ИК	Естественное (24+ часов)

После нанесения лака обеспечьте полимеризацию: в камере – 60 минут при +60°C, в гараже – минимум 24 часа без механического воздействия. Снимите маскировочную ленту через 40-50 минут после последнего слоя ("на отлип"). Полировку выполняйте не ранее чем через 48 часов абразивом P2000-P3000 с последующей финишной пастой.

Монтаж колесных арок расширителей

Перед установкой тщательно вымойте и обезжирьте зоны крепления расширителей, удалив остатки грязи, воска или антикора. Проверьте комплектацию деталей: сами арки, крепежные элементы (саморезы, клипсы), уплотнительные ленты и инструкцию. Подготовьте инструмент: шуруповерт, сверла (3-5 мм), малярный скотч, рулетку, строительный фен (для гибких моделей).

Совместите расширитель с колесной аркой, используя монтажные клипсы для фиксации положения. Убедитесь в равномерном зазоре между деталью и кузовом по всему периметру. Отметьте карандашом точки сверления под крепеж, избегая зон заводской сварки и электроразводки. Для криволинейных участков прогрейте пластик феном (60-80°С) для плотного прилегания.

Пошаговая установка

1. Просверлите отмеченные отверстия в кузове сверлом на 0.5-1 мм меньше диаметра саморезов.
2. Обработайте кромки отверстий антикором и нанесите уплотнительную ленту на тыльную сторону расширителя.
3. Приложите деталь, совместив отверстия, зафиксируйте саморезами через штатные крепежные точки и новые отверстия.
4. Проверьте отсутствие вибраций при постукивании, при необходимости добавьте силиконовый герметик в зоны стыков.

Критические моменты: Не допускайте перетяжки саморезов – это вызывает деформацию пластика. Для моделей с подкрылками демонтируйте их перед монтажом. Обязательно делайте "сухую" примерку без снятия защитной пленки с расширителей. После установки обработайте стык автомобильным герметиком для гидроизоляции.

Тип крепления	Инструмент	Особенности
Саморезы	Шуруповерт + биты PH2	Требует сверления кузова
Клипсы	Монтажная лопатка	Без сверления, менее надежно
3М-скотч	Обезжириватель	Только для декоративных тонких моделей

Финишные работы: После полимеризации герметика (24 часа) снимите защитную пленку. При необходимости подрежьте излишки материала ножом с выдвижным лезвием. Для долговечности окрасьте торцы кузовных отверстий из баллончика. Проверяйте затяжку крепежа каждые 500 км пробега в первые 2 недели эксплуатации.

Подбор и установка легкосплавных дисков увеличенного диаметра

Замена штатных стальных дисков на литье большего размера – ключевой этап модернизации «Санни», кардинально меняющий внешний вид и улучшающий управляемость. Основная задача – подобрать параметры, совместимые с конструкцией автомобиля, избегая критических изменений геометрии подвески и риска повреждения колесных арок.

Приоритетные характеристики для выбора – диаметр, ширина, вылет (ET) и сверловка (PCD). Для Nissan Sunny B13/B14 стандартными считаются диски 13-14 дюймов, но допустимый апгрейд без серьезных доработок – 15-16 дюймов с шириной 6-7J. Критически важно соблюсти штатный вылет (обычно ET 35-45) и PCD 4x114.3 мм.

Порядок подбора и монтажа

Этапы установки:

1. Расчет параметров: Используйте онлайн-калькуляторы (например, willtheyfit.com) для проверки совместимости выбранных дисков и шин со штатными арками. Учитывайте:
   • Диаметр шины: общая высота не должна превышать заводскую более чем на 3%.
   • Запас по ширине: диски 7J с ET38-40 обычно не требуют подворотов.
2. Подбор шин: Для 15-дюймовых дисков оптимальна резина 195/50 R15, для 16-дюймовых – 205/45 R16. Избегайте чрезмерно низкопрофильных вариантов на плохих дорогах.
3. Проверка узлов: Перед установкой:
   • Осмотрите ступичные подшипники и шаровые опоры на износ.
   • Убедитесь в отсутствии коррозии на привалочных плоскостях ступиц.
4. Монтаж:
   1. Очистите ступицы от грязи металлической щеткой.
   2. Наденьте диск на шпильки, затяните болты крест-накрест предварительным усилием.
   3. Опустите автомобиль и затяните болты динамометрическим ключом (момент для «Санни»: 85-110 Н·м).

Рекомендуемые параметры для Nissan Sunny:

Диаметр диска	Ширина (J)	Вылет (ET)	Шины
15"	6.0	38-42	185/55 R15
15"	6.5	35-40	195/50 R15
16"	6.5	35-38	195/45 R16

После установки обязательно проверьте отсутствие вибраций на скорости 60-80 км/ч и убедитесь в свободном ходе колес при полном вывороте руля. При появлении трения об арки потребуются регулировка развала или подворот крыльев.

Замена штатных фар на светодиодные модули

Основная сложность заключается в корректной адаптации LED-оптики под штатные посадочные места фары Nissan Sunny. Большинство современных светодиодных модулей требуют доработки креплений или установки переходных пластин для сохранения регулировочного диапазона. Необходимо точно сопоставить геометрию оригинального отражателя с базой нового модуля, иначе световой пучок будет рассеиваться хаотично.

Обязательный этап – модернизация электропроводки: установка дополнительных реле и предохранителей для защиты цепи. Штатная проводка Sunny не рассчитана на повышенную мощность LED-драйверов, поэтому напрямую подключать модули категорически нельзя. Потребуется протяжка отдельного силового кабеля от аккумулятора через блок управления с обязательной герметизацией соединений.

Ключевые этапы установки

1. Подбор совместимых модулей:


   Типоразмер – H4 (редко H7)


   Температура света: 5000-6000K (оптимально)
2. Демонтаж заводской оптики с фиксацией положения регулировочных винтов меловой отметкой.
3. Тестовая установка LED-блоков с проверкой:
   • Посадки в отражатель без зазоров
   • Расположения чипов строго горизонтально
   • Клиренса между радиатором и крышкой фары
4. Прокладка проводки через гофротрубку с выводом в моторный отсек.

Ошибка	Последствие
Неправильная ориентация чипов	Слепящий встречный поток, тёмные зоны перед авто
Отсутствие охлаждения	Перегрев драйвера → выход из строя за 2-3 месяца
Прямое подключение к штатной проводке	Оплавление коннекторов, ошибки CAN-шины

Финишная регулировка выполняется на затемнённой площадке против стены. Верхняя граница светотени должна быть ниже центра фары на 5 см при дистанции 10 метров. Обязательна проверка работы дальнего/ближнего без взаимных помех – в LED-модулях это критично из-за смещённого положения излучателей.

Установка противотуманных фар с желтыми линзами

Подготовьте необходимые компоненты: желтые линзы H3, комплект противотуманных фар, реле, кнопку управления, провода сечением 1.5-2.5 мм², термоусадку и крепежные элементы. Демонтируйте заводские заглушки в бампере, используя пластиковые рычаги для предотвращения царапин.

Сформируйте монтажные отверстия под фары согласно их диаметру, зачистив края от заусенцев. Установите корпуса фар с герметизирующими прокладками, зафиксировав штатными креплениями или металлическими скобами для надежности при вибрации.

Схема подключения

Соберите электрическую цепь по стандартной схеме:

• Питание: провод от аккумулятора через предохранитель 15А
• Управление: реле, активируемое кнопкой в салоне
• Масса: короткий провод на кузовной болт возле фар

Обязательно проверьте герметичность соединений изолентой и термоусадкой, особенно в зонах контакта с влагой. При подключении используйте только штатные разъемы во избежание окисления.

Этап	Ключевые параметры
Регулировка светотеневой границы	10 метров до стены, центр пучка на высоте 35 см
Угол рассеивания	Симметрично +15° от центральной оси

Проведите финальную диагностику: включите фары при работающем двигателе, проверьте отсутствие мерцания и равномерность свечения. Убедитесь, что пучок света не слепит встречных водителей в темное время суток.

Тюнинг задних фонарей: тонирование или замена на LED

Тонирование плёнкой создаёт агрессивный стиль за счёт затемнения стоп-сигналов и габаритов. Процесс требует точной нарезки материала, обезжиривания поверхности и устранения пузырей феном. Качество плёнки критично: дешёвые варианты выцветают за сезон или снижают светопропускание ниже допустимого уровня, что нарушает ПДД.

Установка LED-блоков кардинально меняет визуальное восприятие автомобиля. Современные светодиодные модули дают яркий, чёткий свет с мгновенным откликом. Для корректной работы часто требуются дополнительные декодеры CAN-шины, предотвращающие ошибки бортового компьютера. Важно выбирать сертифицированные изделия с правильным углом рассеивания.

Ключевые отличия технологий

Сложность монтажа:

• Тонирование – работа с термофеном и ракелем, требует навыков оклейки
• LED – подключение через разъёмы с возможной доработкой проводки

Сравнение характеристик:

Критерий	Тонирование	LED-блоки
Срок службы	2-4 года	до 50 000 часов
Яркость света	-40% от исходной	+70% к штатным лампам
Цена реализации	от 1 500 ₽	от 8 000 ₽
Юридические риски	Высокие (при затемнении свыше нормы)	Низкие (при наличии сертификата ECE)

Эксплуатационные нюансы: Тонированные фонари склонны к выгоранию на солнце, а некачественные LED-лампы могут вызывать гипермигание. При замене блоков обязательна регулировка фокусных точек – неверный угол засветит встречных водителей.

Монтаж дефлекторов на боковые стекла

Дефлекторы защищают салон от дождя и ветра при частично открытых окнах, снижают шум на скорости и предотвращают запотевание. Для Ниссан Санни используют клейкие модели из термопластика, которые не требуют сверления кузова. Ключевое условие успеха – тщательная подготовка поверхности и соблюдение температурного режима: работы проводят при +15...+25°C.

Перед началом снимите защитную пленку с уплотнителей дверей, обезжирьте зону монтажа спиртовым очистителем и просушите безворсовой салфеткой. Проверьте комплектацию: дефлекторы (L/R), монтажные скотчи, спиртовые салфетки, инструкция. Никогда не используйте бытовые растворители – они повредят лакокрасочное покрытие.

Пошаговая установка

Этап 1: Подгонка элементов

1. Приложите дефлекторы к стеклам без снятия защитного слоя скотча.
2. Убедитесь в полном прилегании к изгибам рамки и отсутствии зазоров.
3. Отметьте карандашом положение верхнего края относительно дверного уплотнителя.

Этап 2: Фиксация

• Снимите красную защитную ленту с 3М-скотча на внутренней стороне дефлектора.
• Приложите элемент по меткам, начиная с передней части двери.
• Сильно прижмите на 30 секунд, особенно в зонах изгибов.
• Повторите для остальных окон, контролируя симметрию.

Важные нюансы:

Ошибка	Последствие	Профилактика
Монтаж на грязную поверхность	Отклеивание на скорости	Двойное обезжиривание
Нарушение температурного режима	Снижение адгезии клея	Прогрев дефлекора феном при t < 15°C
Открытие окон в первые 24 часа	Смещение элемента	Фиксация скотчем на стыках

Не мойте автомобиль 48 часов после установки. Для проверки качества через сутки слегка потяните дефлектор у основания – отсутствие щелчков и зазоров подтверждает надежность монтажа. При появлении пузырей аккуратно подденьте край и прокатайте их тряпкой.

Регулировка и смазка дверных петель

Провисание дверей, скрипы и затрудненное открывание сигнализируют о необходимости обслуживания петель. Регулировка восстанавливает геометрию дверного проема, а смазка устраняет трение и коррозию, продлевая срок службы узла.

Для работ потребуется набор рожковых ключей, домкрат с деревянной подпоркой, ветошь, металлическая щетка и смазка (графитовая, литиевая или силиконовая). Обязательно зафиксируйте автомобиль на ровной поверхности ручным тормозом.

Порядок выполнения работ

1. Демонтаж защитных колпачков:
   • Снимите пластиковые заглушки с петель отверткой
   • Очистите шарниры от грязи щеткой
2. Регулировка положения двери:
   1. Ослабьте крепежные болты верхней и нижней петли
   2. Приподнимите дверь домкратом с деревянной прокладкой
   3. Добейтесь равномерного зазора по всему периметру
   4. Затяните болты моментом 35-40 Н∙м крест-накрест
3. Смазка трущихся поверхностей:
   • Нанесите смазку на оси петель и фиксатор замка
   • Прокачайте петли 10-15 открываний/закрываний
   • Удалите излишки материала ветошью

Тип смазки	Преимущества	Недостатки
Графитовая	Устойчивость к вымыванию	Сильно пачкает детали
Литиевая	Защита от коррозии	Требует частого обновления
Силиконовая	Не притягивает пыль	Высокая стоимость

Важно: Не используйте масла или WD-40 – они вымывают заводскую смазку и приводят к ускоренному износу. Контролируйте усилие при затяжке болтов во избежание срыва резьбы.

Бюджетная шумоизоляция дверей Nissan Sunny своими руками

Шумоизоляция дверей устраняет дребезжание пластика, снижает проникновение дорожных шумов и улучшает звучание акустики. Для бюджетного варианта достаточно вибродемпфирующих материалов и уплотнителей, наклеенных на внутренние поверхности дверных панелей.

Потребуется вибропласт типа "Стандарт" (2-3 м² на авто), вспененный полиэтилен 5-10 мм, ППЭ-лента, спирт для обезжиривания, строительный фен, валик, монтажная лопатка и ножницы. Материалы выбирайте толщиной 1.8-2.5 мм – они эффективны и не утяжеляют конструкцию.

Пошаговый алгоритм работ

1. Демонтаж дверных карт:
   • Снимите обшивку, открутив винты в области ручек и подлокотников
   • Отсоедините разъёмы динамиков и электростеклоподъёмников
2. Подготовка поверхности:
   • Удалите заводскую влагозащитную мембрану
   • Обезжирьте металл спиртом, уделяя внимание рёбрам жёсткости
3. Наклейка материалов:
   • Вырежьте вибропласт по форме внутренних полостей двери с запасом 15-20 мм
   • Прогрейте металл феном, плотно прикатайте материал валиком
   • Закройте вибропласт слоем вспененного полиэтилена
4. Антискрипная обработка:
   • Проклейте ППЭ-лентой точки контакта металла с пластиком
   • Установите новую влагоизоляцию вместо заводской плёнки

Расход материалов и ориентировочная стоимость:

Материал	Количество на авто	Цена (руб.)
Вибропласт "Стандарт"	2.5 м²	750
Вспененный полиэтилен	3 м²	450
ППЭ-лента 15 мм	10 м	180
Итого		1380

Изготовление и установка ковриков по индивидуальным лекалам

Создание шаблонов начинается с тщательной подготовки салона: демонтируются старые ковры, пол очищается от грязи и обезжиривается. На освобождённую поверхность укладывается плотная полиэтиленовая плёнка, повторяющая рельеф трансмиссионного тоннеля, порогов и крепежных точек кузова. Малярным скотчем фиксируются все складки и контуры будущих лекал.

По готовому макету маркером размечается картон, который вырезается с запасом 5-7 мм по периметру. Черновые лекала примеряются в салоне, корректируются зоны вокруг педального узла и кресел, после чего переносятся на эластичный резиновый лист толщиной 8-10 мм. Финишная резка выполняется электролобзиком с мелкозубчатой пилкой.

Технология установки и обработки кромок

Перед монтажом на тыльную сторону наносится термоклей для предотвращения смещения. В зонах креплений штатных клипс вырезаются технологические отверстия диаметром на 2 мм меньше оригинальных. Для защиты краёв применяется двухэтапная обработка:

1. Фрезеровка канта под углом 45° по всему периметру
2. Пропайка кромки строительным феном с силиконовым роликом

Материал	Толщина	Особенности обработки
Резина EVA	8-10 мм	Не требует окантовки, самозатухающая
Полиуретан	6-8 мм	Обязательна термофиксация краёв

Важно: в районе водительской педали вырез делается с запасом 15-20 мм для беспрепятственного хода акселератора. Готовые коврики фиксируются штатными клипсами и дополнительными липучками в зоне тоннеля.

Перетяжка руля кожей алькантарой

Алькантара идеально подходит для руля благодаря повышенному сцеплению с ладонями, износостойкости и способности сохранять комфортную температуру в любых условиях. Материал визуально обогащает салон, придавая ему спортивный характер, при этом устойчив к выцветанию и механическим повреждениям при правильной эксплуатации.

Самостоятельная перетяжка требует точных замеров, аккуратного раскроя и тщательной фиксации. Ключевыми моментами являются равномерное натяжение без складок и качественная прошивка швов, обеспечивающая долговечность результата даже при активном использовании руля.

Порядок работ и материалы

1. Демонтаж руля: Снимаем подушку безопасности (предварительно отключив АКБ), откручиваем гайку крепления и снимаем руль со шлица.
2. Подготовка шаблона: Обводим старую обивку на картоне или снимаем мерки руля скотчем, переносим контуры на алькантару с припуском 2 см по краям.
3. Раскрой и примерка: Вырезаем заготовку, фиксируем на руле двусторонним скотчем, проверяя совпадение стыков и отверстий под спицы.
4. Прошивка швов: Используем капроновые нити и изогнутую иглу для «бейсбольного» шва, последовательно стягивая края с шагом 4-5 мм.
5. Финишная обработка: Обрезаем излишки материала, проклеиваем внутренние края термоклеем, устанавливаем руль на место.

Рекомендуемые материалы:

• Алькантара толщиной 1.2-1.5 мм (1 м²)
• Армированные полиэстеровые нити
• Автомобильный термоклей
• Специальный очиститель для алькантары

Критерий	Алькантара	Натуральная кожа
Сопротивление скольжению	Высокое	Среднее
Уход	Влажная обработка без химии	Регулярная пропитка
Цена за 1 м²	2500-4000 ₽	5000-8000 ₽

Важно: При прошивке избегайте перетяжки нитей – это вызывает деформацию материала. Для сложных рулей с перфорацией или подогревом рекомендуется предварительная тренировка на старом кожухе.

Замена ручки КПП на укороченный спортивный вариант

Замена стандартной ручки КПП на укороченный спортивный вариант – ключевой элемент для улучшения эргономики переключения передач. Укороченный ход рычага сокращает время между переключениями и обеспечивает более четкую обратную связь.

Подбор совместимой ручки начинается с проверки типа крепления (резьба или фиксатор), диаметра штока КПП и высоты изделия. Для Nissan Sunny чаще применяют модели с резьбовым соединением М10×1.25.

Этапы установки

1. Демонтируйте старую ручку: снимите кожаный чехол, открутите фиксирующую гайку или стопорный болт.
2. Очистите шток КПП от загрязнений, обработайте резьбу графитовой смазкой при необходимости.
3. Навинтите спортивную ручку до упора, избегая перетяжки – оптимальный момент затяжки 25-30 Нм.
4. Проверьте ход передач на заглушенном двигателе, убедитесь в отсутствии люфтов и помех.

Важные нюансы: Слишком короткая ручка (менее 8 см) увеличивает усилие переключения. Для защиты от вибраций используйте демпфирующие вставки из резины или полиуретана.

Параметр	Стандартная	Спортивная
Высота	18-22 см	10-15 см
Вес	180-220 г	250-400 г
Материал	Пластик/резина	Алюминий/сталь

Результат: Сокращение хода рычага на 30-40% ускоряет переключения, а утяжеленная конструкция гасит вибрации, повышая комфорт при агрессивной езде.

Установка спортивных сидений с собственной доработкой креплений

Стандартные кронштейны спортивных сидений редко идеально совместимы с крепежными точками кузова Nissan Sunny, что требует индивидуальной адаптации. Несоответствие геометрии и отсутствие универсальных решений вынуждают создавать кастомные крепления, обеспечивающие жесткую фиксацию без люфтов.

Первым этапом становится демонтаж заводских сидений с тщательным исследованием штатных монтажных отверстий и порогов. Критически важно зафиксировать базовые углы наклона и высоту посадки, используя строительный уровень и рулетку, чтобы избежать перекосов при эксплуатации.

Технология адаптации крепежных пластин

Для изготовления переходников применяется стальной лист толщиной 3-4 мм, вырезанный по форме заводской платформы. Электролобзиком формируются отверстия, повторяющие конфигурацию креплений кузова, после чего пластины прихватываются сваркой к нижним рамкам новых сидений. Обязательный этап – примерка конструкции с проверкой зазоров до туннеля трансмиссии и рулевой колонки.

1. Сверловка технологических отверстий под болты М10 класса 10.9
2. Обработка антикоррозийным грунтом по сварным швам
3. Тест-установка с контролем усилия затяжки (85-95 Нм)

Параметр	Оригинал	Спорт-сиденье
Высота посадки	270 мм	220-240 мм
Крепежные точки	4 (14 мм)	4-6 (10 мм)
Вес конструкции	18 кг	9-12 кг

Финишный этап включает обязательную проверку безопасности: раскачивание сиденья с приложением усилия 40-50 кг для выявления деформаций. Все болтовые соединения дублируются контргайками, а острые кромки пластин закрываются резиновым кантом.

Создание подсветки салона на RGB светодиодах

Основой проекта станет RGB LED-лента с плотностью 60 диодов на метр – этого достаточно для равномерного свечения без выраженных точек света. Критически важны параметры защиты: для ножных зон выбирайте класс IP67, а для приборной панели – IP30 из-за отсутствия прямого контакта с влагой. Рассчитайте точную длину каждого контура с запасом 10-15 см на изгибы и крепление.

Питание подключайте через отдельный 5-амперный предохранитель к замку зажигания, используя 18 AWG проводку для минимизации потерь напряжения. RGB-контроллер с Bluetooth-модулем разместите под центральной консолью – это обеспечит стабильный сигнал для управления со смартфона. Для ковровых зон обязательны алюминиевые профили с матовым рассеивателем, предотвращающие механические повреждения ленты.

Пошаговая установка

1. Подготовка зон монтажа: обезжиривание спиртовым раствором мест крепления, особенно пластиковых панелей
2. Прокладка проводки: маскировка кабелей под обшивкой дверей и порогами с использованием гофротрубок
3. Фиксация светодиодов:
   • 3M VHB-скотч для ровных поверхностей
   • Пластиковые хомуты с крепежными клипсами в зонах сложного рельефа
4. Электрические соединения: пайка с последующей термоусадкой и изоляцией силиконовым герметиком

Компонент	Рекомендация	Опасные ошибки
Контроллер	SP108E с поддержкой 5050 чипов	Подключение напрямую к АКБ без реле
Лента	SMD 5054 12V (4 контакта)	Использование дешевых аналогов 3528
Питание	Стабилизатор напряжения 12V→12V	Соединение параллельных отрезков >5м

Важно: при установке под сиденьями оставляйте воздушный зазор 2-3 см для отвода тепла. Тестируйте все режимы контроллера до окончательной сборки панелей – особенно эффекты "Strobe" и "Breathing", создающие максимальную нагрузку на цепь. Для тонкой настройки атмосферы используйте в приложении секторные цветовые схемы: синюю подсветку приборки комбинируйте с теплым белым в ножном пространстве.

Замена торпедо на неоригинальную панель приборов

Основная сложность при установке неоригинальной торпеды в Nissan Sunny – адаптация геометрии каркаса и креплений, так как универсальные решения редко идеально совместимы с кузовными элементами салона. Требуется точная подгонка по месту с использованием монтажных кронштейнов или изготовление переходных пластин из стеклопластика для устранения зазоров и вибраций.

Электропроводка становится ключевым этапом: необходимо перераспределить разъёмы штатной панели приборов, датчиков и кнопок управления под новую схему подключения. Для корректной работы спидометра, указателей уровня топлива и температуры двигателя часто применяют сигнальные конвертеры CAN-шины или перепрошивку ЭБУ.

Практические шаги и нюансы

Подготовительные работы:

• Демонтаж заводской торпеды с отсоединением всех разъёмов, педального узла и рулевой колонки
• Очистка и обезжиривание металлического каркаса кузова для улучшения адгезии герметиков
• Примерка новой панели с фиксацией малярным скотчем и отметкой точек сверления

Критичные моменты монтажа:

1. Термоизоляция – установка алюминиевого экрана между печью и пластиковыми элементами
2. Создание гибких переходников для воздуховодов кондиционера методом формовки термопластика
3. Интеграция кнопок обогрева стекол и аварийной сигнализации через релейные модули

Проблема	Решение	Инструмент
Расхождения по глубине	Установка проставок из АБС-пластика	Фрезер, эпоксидный клей
Конфликт с рулевой колонкой	Корректировка кожуха колонки	Термофен, ножовка
Ошибки CAN-шины	Подключение эмулятора приборки	OBD-сканер, паяльник

Финишная обработка включает шлифовку стыков двухкомпонентной шпаклёвкой с последующей покраской в цвет салона. Для долговечности соединений провода помещают в термостойкую гофру, а разъёмы обрабатывают контактной смазкой.

Врезка дополнительных приборов контроля в центральную консоль

Интеграция дополнительных приборов в центральную консоль Nissan Sunny обеспечивает прямой мониторинг ключевых параметров двигателя и систем без отвлечения от дороги. Чаще всего устанавливают вольтметры, указатели температуры масла/антифриза, тахометры (для базовых комплектаций) или вакуумметры для контроля экономичности работы мотора. Такая модернизация критична при форсировании двигателя или эксплуатации автомобиля в экстремальных температурных режимах.

Перед началом работ тщательно разметьте посадочные места на консоли с учетом габаритов приборов и эргономики. Используйте картонные шаблоны для точной разметки. Вырезайте отверстия острым ножом или мини-лобзиком с мелкозубой пилкой, оставляя запас 1-2 мм под фиксацию. Обязательно демонтируйте консоль для удобства монтажа и защиты электроники от стружки.

Ключевые этапы установки

1. Подготовка проводов: протяните жгуты через технологические отверстии в моторном щите, используя пластиковые гофры
2. Подключение питания: запитка от замка зажигания через предохранитель, "массу" – на кузовной болт
3. Датчики: врезка тройников в магистрали ОЖ/масла, установка щупов в коллектор
4. Фиксация приборов: крепление через штатные скобы или термоклей по периметру

Тип прибора	Рекомендуемое место врезки	Особенности подключения
Вакуумметр	Левая группа под магнитолой	Тонкий шланг к впускному коллектору
Датчик температуры ОЖ	Центральный блок	Через тройник верхнего патрубка радиатора
Вольтметр	Правая секция	Прямое подключение к АКБ с предохранителем

Важно: изолируйте все соединения термоусадкой, избегайте перегибов проводов и трубок. Перед сборкой консоли проверьте работу каждого прибора на всех режимах двигателя – от холостого хода до предельных оборотов. При некорректных показаниях проверьте "массу" и целостность сигнальных цепей мультиметром.

Монтаж мультимедийной системы с камерой заднего вида

Подготовьте штатные разъёмы подключения магнитолы, используя переходник ISO, совместимый с Nissan Sunny. Аккуратно снимите облицовку центральной консоли пластиковым монтажным инструментом, избегая царапин на панелях. Отключите клемму аккумулятора перед извлечением старой аудиосистемы для предотвращения короткого замыкания.

Проложите кабель камеры заднего вида от головного устройства к заднему бамперу, следуя заводским жгутам проводов. Используйте стяжки для фиксации проводки вдоль порогов салона и через резиновый гофр между кузовом и крышкой багажника. Место установки камеры выбирайте возле номерного света или ручки багажника, предварительно зачистив поверхность от грязи.

Ключевые этапы подключения

1. Соедините жёлтый разъём RCA видеовыхода камеры с мультимедийным блоком
2. Подключите красный провод питания камеры к задним фонарям (плюс при включении передачи заднего хода)
3. Чёрный провод массы закрепите на кузовном болте в багажнике
4. Активируйте функцию камеры в настройках головного устройства после подачи питания

Компонент	Цвет провода	Точка подключения
Видеосигнал	Жёлтый	RCA-вход магнитолы
Питание +12V	Красный	Провод заднего хода (лампочка)
Масса	Чёрный	Болт кузова в багажнике

Калибровка экрана выполняется через сервисное меню магнитолы после монтажа. Убедитесь, что линии разметки на дисплее соответствуют реальной траектории движения, при необходимости отрегулируйте угол обзора камеры. Проверьте синхронное включение изображения при переключении на заднюю передачу и отсутствие помех на экране во время работы двигателя.

При возникновении ошибок проверьте надёжность контактов массы, целостность изоляции возле подвижных элементов багажника и соответствие напряжения на питающем проводе. Для защиты разъёмов от влаги обработайте их термоусадкой или автомобильным герметиком после завершения монтажных работ.

Прокладка дополнительной электропроводки по салону

Определите точные точки подключения новых потребителей (динамики, подсветка, USB-розетки) и рассчитайте длину проводов с запасом 20-30 см на каждую линию. Используйте многожильные медные кабели в термостойкой изоляции (сечение 1,5-2,5 мм² для силовых линий, 0,5-0,75 мм² для сигнальных), исключив скрутки в пользу пайки или клеммников.

Проложите магистральные трассы параллельно заводской проводке, используя технологические каналы под порогами и стойками. Обязательно снимайте клемму «–» с АКБ перед работами, а каждый провод маркируйте бирками с указанием назначения цепи для упрощения диагностики.

Ключевые этапы монтажа

Демонтаж обшивки: Снимите пластиковые заглушки порогов крестовой отвёрткой, аккуратно подденьте клипсы обшивки монтажной лопаткой. Отсоедините разъёмы дверных датчиков и подсветки перед полным снятием элементов.

1. Проложите провода через гофротрубки, избегая:
   • Перегибов воздвигающих узлов
   • Контакта с подвижными деталями сидений
   • Пересечения с трубками кондиционера
2. Закрепите кабельные трасы пластиковыми хомутами через каждые 15-20 см к штатным крепёжным точкам.
3. Выведите провода в зоны подключения через резиновые заглушки кузова, обработав места ввода герметиком.

Тип цепи	Рекомендуемое сечение	Защита
Аудиосистема	2,5 мм²	Предохранитель у АКБ
LED-подсветка	0,75 мм²	Реле + 5А предохранитель
Датчики	0,5 мм² в экране	Защита от помех

После монтажа проверьте мультиметром отсутствие КЗ и утечек на массу. Убедитесь в корректной работе всех потребителей до сборки обшивки. При обратной установке пластика избегайте зажима проводов, а излишки кабеля аккуратно распределите в полостях за приборной панелью.

Установка алюминиевых педалей с резиновыми вставками

Подготовка начинается с демонтажа заводских резиновых накладок педалей. Аккуратно подденьте края штатных элементов плоской отверткой, начиная с педали тормоза, затем снимите покрытия акселератора и сцепления (если применимо). Очистите металлические основы педалей от грязи и остатков клея спиртовым раствором.

Проверьте комплектацию новых педалей: убедитесь в наличии крепежных винтов, стопорных шайб и резиновых противоскользящих вставок. Разложите элементы по типу педали – производители маркируют их буквами A (accelerator), B (brake), C (clutch). Примерьте каждую деталь к штатному основанию без фиксации для контроля посадки.

Технология монтажа

Начните с педали газа: зафиксируйте алюминиевую накладку, совместив монтажные отверстия с проушинами на металлической основе. Вставьте винты через резиновые вставки, затяните крепеж крестообразной отверткой до плотного прилегания без перекоса. Аналогичную операцию повторите для тормоза и сцепления.

1. Затяжку выполняйте крест-накрест для равномерного распределения нагрузки
2. Контролируйте отсутствие зазоров между металлом и резиновыми вставками
3. Убедитесь, что педали не касаются друг друга в крайних положениях

Контрольная точка	Критерий проверки
Ход педалей	Плавность без заеданий
Резиновые вставки	Выступ над металлом 2-3 мм
Крепеж	Отсутствие самопроизвольного откручивания

Важно: После установки проверьте работу педалей на заглушенном двигателе. Нажмите тормоз 10-15 раз для адаптации датчика стоп-сигналов. Совершите тестовую поездку на малой скорости, уделяя внимание тактильным ощущениям и отсутствию вибраций.

Усиление передних стоек распорками типа "стрит бар"

Распорки типа "стрит бар" монтируются между верхними креплениями передних амортизаторных стоек, создавая жёсткую треугольную связь. Это предотвращает деформацию брызговиков моторного отсека при боковых нагрузках и кренах кузова.

Конструкция снижает паразитные колебания элементов подвески, улучшая точность рулевого управления и отклик на резкие манёвры. Для Nissan Sunny подходят универсальные модели с регулируемой длиной или специализированные комплекты от производителей вроде Ultra Racing, Cusco, Tanabe.

Ключевые этапы установки

1. Демонтируйте декоративные пластиковые крышки стоек в подкапотном пространстве
2. Очистите посадочные площадки от грязи и обработайте контактные зоны антикором
3. Сориентируйте распорку по крепёжным точкам (важно исключить контакт с узлами двигателя)
4. Закрепите шпильки/болты динамометрическим ключом с усилием 40-60 Н∙м (точное значение уточняйте в инструкции к стойке)

Преимущества	Особенности контроля
Уменьшение кренов в поворотах	Проверка затяжки каждые 5 000 км
Более чёткая обратная связь руля	Диагностика сварных швов на трещины
Защита точек крепления стоек	Контроль целостности резиновых втулок

Важно: избегайте перетяжки крепежа – это провоцирует растрескивание металла кузова. Для моделей с подушками подвески двигателя используйте распорки с выштамповками, обеспечивающими технологический зазор.

Эффект особенно заметен на разбитых дорогах и серпантинах: передняя ось работает согласованнее, снижая уводы и "задумчивость" рулевого управления. Для комплексного результата сочетайте с задним усилителем багажника.

Замена штатных амортизаторов на спортивные регулируемые

Штатные амортизаторы Nissan Sunny рассчитаны на комфортную городскую езду, но не справляются с динамичной нагрузкой при агрессивном вождении или использовании низкопрофильной резины. Их замена на спортивные регулируемые модели кардинально меняет поведение автомобиля: повышается стабильность в поворотах, сокращается крен кузова и улучшается реакция на неровности дорожного покрытия.

Ключевое преимущество регулируемых амортизаторов – возможность тонкой настройки жесткости под конкретные условия эксплуатации. Для ежедневной езды выставляется мягкий режим, а для трека или спортивного стиля – максимально жесткий. Это требует тщательного подбора комплектующих с учетом веса авто и планируемых нагрузок.

Этапы замены и особенности настройки

Необходимые компоненты:

• Комплект регулируемых амортизаторов (передняя/задняя оси)
• Спортивные пружины или винтовые комплекты (coilovers)
• Дополнительные крепежи (опорные подшипники, отбойники)
• Профессиональный набор инструментов (домкраты, стяжки пружин)

Последовательность работ:

1. Демонтаж колес и штатных амортизационных стоек
2. Сборка новых узлов с использованием стяжек для пружин
3. Установка стоек с контролем соосности посадочных мест
4. Регулировка клиренса и предварительная установка жесткости

Критические нюансы: Обязательна последующая проверка развала-схождения и тест-драйв для корректировки демпфирования. Неправильная настройка вызывает ускоренный износ шин и ухудшение управляемости.

Параметр	Штатные амортизаторы	Регулируемые аналоги
Ресурс работы	60-80 тыс. км	40-50 тыс. км (требуют обслуживания)
Диапазон регулировки	Нет	8-30 ступеней жесткости
Совместимость с понижением	Нет	До -70 мм (на coilovers)

Финал работ – балансировка настроек под стиль вождения. Начинают со средних значений демпфирования, постепенно увеличивая жесткость на скоростных участках. Эксплуатация без регулярной диагностики (раз в 10 тыс. км) приводит к деформации узлов подвески.

Монтаж укороченных пружин

Подготовьте автомобиль к работе: установите на ровную площадку, зафиксируйте колеса противооткатными упорами, снимите клеммы с АКБ. Демонтируйте колеса с целевой оси, предварительно ослабив болты крепления на весу. Очистите резьбовые соединения проникающей смазкой для предотвращения срыва граней.

Потребуется комплект инструментов: домкрат, подставки-козлы, набор торцевых головок, съемник для шаровых опор, стяжки пружин, динамометрический ключ. Обязательно проверьте совместимость новых пружин с моделью кузова (B10-B14), учитывая нагрузочные характеристики. Используйте защитные очки при работе со стяжками.

Порядок установки

1. Снимите тормозной суппорт (закрепите его проволокой на рычаге, не допуская провисания шланга)
2. Отсоедините датчик АБС и тормозную магистраль от кронштейнов
3. Выпрессуйте шаровую опору верхнего рычага при помощи съемника
4. Ослабьте гайку стойки амортизатора в подкапотном пространстве
5. Зафиксируйте штатную пружину стяжками в 3 точках, плавно сожмите до разгрузки
6. Демонтируйте опорный подшипник и чашки, проверьте их состояние на предмет износа
7. Установите укороченную пружину строго по меткам заводской ориентации
8. Соберите узел в обратной последовательности, соблюдая позиционирование резиновых прокладок

Контрольные параметры после монтажа:

Элемент	Момент затяжки (Н·м)
Гайка стойки амортизатора	35-45
Болт шаровой опоры	40-55
Крепление суппорта	85-95
Стяжная гайка рычага	110-130

Обкатка длится 200-300 км без экстремальных нагрузок. Обязательно выполните сход-развал для компенсации изменения углов установки колес. Проверяйте отсутствие стуков при проезде неровностей и равномерность посадки кузова в течение первой недели эксплуатации. Учитывайте снижение дорожного просвета на 30-50 мм при парковке.

Замена шарниров и втулок подвески на полиуретановые

Изношенные резиновые сайлентблоки рычагов подвески, реактивных тяг, стабилизатора поперечной устойчивости и шаровые опоры существенно ухудшают управляемость "Санни". Люфты приводят к потере точности рулевого управления, увеличению кренов в поворотах, уводу автомобиля с траектории и неравномерному износу шин. Стуки и дребезжание становятся постоянными спутниками поездки.

Замена стандартных резиновых элементов на полиуретановые аналоги – ключевой шаг для серьезного улучшения характеристик шасси. Полиуретан обладает значительно большей твердостью и упругостью по сравнению с резиной, что обеспечивает беспрецедентную точность позиционирования колес и мгновенную реакцию подвески на действия рулем.

Процесс замены и ключевые моменты

Необходимый инструмент и материалы:

• Набор полиуретановых втулок и шарниров для конкретной модели Sunny (B11, B12, B13, B14)
• Домкрат и подставки (козлы)
• Набор гаечных ключей и головок
• Специальный съемник для шаровых опор и сайлентблоков (или гидравлический пресс для запрессовки)
• Монтировка
• WD-40 или аналогичный проникающий состав
• Смазка для полиуретана (силиконовая, на водной основе)
• Динамометрический ключ

Основные этапы работ:

1. Демонтаж узла: Поднять и надежно зафиксировать автомобиль. Снять колесо. Открутить болты/гайки крепления рычага, реактивной тяги или стабилизатора к кузову/подрамнику и к поворотному кулаку (для шаровых). Снять узел.
2. Извлечение старых элементов: Используя съемник или пресс, выпрессовать старые резиновые сайлентблоки или шаровую опору из посадочных мест рычага/тяги. Тщательно зачистить посадочные гнезда от грязи и ржавчины.
3. Подготовка и установка полиуретана: Обильно нанести смазку на внутреннюю и наружную поверхности новых полиуретановых втулок и их посадочные места в рычаге/тяге. Аккуратно запрессовать новые элементы с помощью съемника или пресса, следя за правильной ориентацией (если таковая имеется). Для шаровых опор – запрессовать новую опору в поворотный кулак.
4. Обратная сборка: Установить узел (рычаг, тягу) обратно на автомобиль. Наживить крепежные болты/гайки. Опустить автомобиль на землю (чтобы подвеска встала в рабочее положение под весом машины).
5. Затяжка и завершение: Затянуть все крепежные элементы строго с моментом, указанным в руководстве по ремонту Nissan Sunny, используя динамометрический ключ. Установить колесо.

Характеристика	Резина (Оригинал)	Полиуретан
Твердость	Низкая/Средняя	Высокая
Ресурс	60-100 тыс. км	150-200+ тыс. км
Жесткость подвески	Стандартная	Повышенная
Точность руления	Средняя	Высокая
Крены в поворотах	Заметные	Минимальные
Комфорт (плавность хода)	Хороший	Умеренно жесткий
Стоимость	Средняя	Выше
Устойчивость к маслам, реагентам	Средняя	Высокая

Важные замечания: Обязательно используйте специальную смазку для полиуретана при установке – это предотвратит скрипы и преждевременный износ. После замены всех элементов подвески обязательно сделайте сход-развал колес. Будьте готовы к некоторому увеличению жесткости подвески и передаче большего количества вибраций на кузов. Полиуретан требует периодического контроля состояния и обновления смазки (через люфты или шприцем).

Установка переднего и заднего стабилизаторов увеличенной толщины

Замена штатных стабилизаторов на усиленные модели – ключевой этап для снижения кренов кузова в поворотах и повышения точности руления. Толщина прутка напрямую влияет на жесткость: передний обычно увеличивают с 22–24 мм до 26–28 мм, задний – с 14–16 мм до 20–22 мм. Это требует подбора совместимых втулок и кронштейнов, рассчитанных на возросшие нагрузки.

Подготовьте комплект стабилизаторов, полиуретановые втулки, крепежные хомуты, проникающую смазку WD-40, домкрат, набор головок и торцевых ключей. Обязательно загнать автомобиль на эстакаду или подъемник для свободного доступа к подвеске. Предварительно обработайте резьбовые соединения смазкой за 10–15 минут до начала работ.

Последовательность монтажа

1. Передний стабилизатор:
   • Снимите защиту двигателя и ослабьте крепления стабилизатора к рычагам подвески
   • Открутите штатные кронштейны крепления к кузову, извлеките старый пруток
   • Установите новые полиуретановые втулки, смазанные силиконовой смазкой
   • Зафиксируйте усиленный стабилизатор, затягивая болты динамометрическим ключом (момент 50–70 Н∙м)
2. Задний стабилизатор:
   • Освободите крепления тяг стабилизатора к балке задней подвески
   • Демонтируйте стойки крепления к кузову, извлеките заводскую деталь
   • Смонтируйте новый стабилизатор через усиленные сайлент-блоки
   • Отрегулируйте геометрию, избегая перекосов, затяните соединения (40–60 Н∙м)

После установки проверьте отсутствие контакта стабилизаторов с элементами подвески или тормозными магистралями на всех ходах отбоя-сжатия. Обкатка 200–300 км обязательна для притирки втулок перед экстремальными нагрузками. Тест-драйв должен выявить повышенную "остроту" реакций на руль и устойчивость в скоростных виражах.

Замена стандартных тормозных колодок на керамические

Стандартные тормозные колодки Nissan Sunny часто демонстрируют склонность к перегреву при агрессивной езде и выделяют значительное количество пыли, оседающей на дисках. Керамические аналоги предлагают принципиально иной уровень эксплуатации: устойчивость к экстремальным температурам, минимальное пылеобразование и стабильный коэффициент трения.

Для корректной замены потребуется демонтировать колесо, снять суппорт и извлечь изношенные колодки. Критически важно очистить посадочные места скобы суппорта от коррозии металлической щеткой и нанести специальную высокотемпературную смазку на направляющие пальцы перед установкой новых керамических элементов. Пренебрежение этой процедурой ведет к заклиниванию суппорта.

Ключевые этапы замены и особенности керамики

После монтажа новых колодок обязательна правильная притирка в течение 200-300 км пробега. Цикл включает 5-7 плавных торможений со скорости 60 км/ч до 10 км/ч с последующим остыванием без остановки. Это формирует рабочий слой на диске и предотвращает "остекленение" керамики.

Преимущества керамических колодок:

• Сниженный шум при работе даже в условиях высокой влажности
• Увеличенный ресурс (до 40% относительно стандартных)
• Минимальное абразивное воздействие на тормозные диски
• Стабильность характеристик при температуре до 650°C

Сравнение параметров:

Параметр	Стандартные	Керамические
Температурный предел	350°C	650°C
Пылеобразование	Высокое	Минимальное
Реакция на влагу	Снижение эффективности	Не изменяется

При подборе керамических колодок для Sunny стоит отдавать предпочтение проверенным брендам типа Akebono, Ferodo или Bosch. Дешевые аналоги часто содержат металлические включения, нивелирующие преимущества керамики. После замены избегайте экстренных торможений первые 150 км для адаптации компонентов.

Проточка тормозных дисков своими силами

Биение тормозных дисков на "Санни" проявляется вибрацией руля при торможении, снижением эффективности системы и ускоренным износом колодок. Проточка устраняет деформации, овальность и поверхностные дефекты рабочей плоскости, восстанавливая геометрию без замены узла.

Для самостоятельной проточки потребуется снятие колес и суппортов, фиксация автомобиля на надежных опорах. Критически важна точная центровка диска на ступице перед обработкой. Используйте заводские или самодельные приспособления для крепления резца к поворотному кулаку, обеспечивая строгую параллельность его движения поверхности диска.

Технология и ключевые этапы

Подготовка:

• Демонтируйте колесо, открутите направляющие суппорта и снимите тормозной суппорт (подвесьте, не растягивая шланг)
• Очистите ступицу и посадочное место диска от ржавчины и грязи металлической щеткой
• Наденьте диск, затяните колесные болты/гайки в крестообразном порядке с рекомендованным моментом

Установка резца:

1. Соберите станину из металлического уголка или профиля с жестким креплением к кулаку (2-3 точками)
2. Закрепите резец (твердосплавная пластина) в держателе с регулировкой вылета и угла атаки
3. Выставите острие резца строго по центру толщины диска с минимальным зазором к поверхности

Процесс проточки:

Проворачивайте диск вручную (ключом за шпильку ступицы или ассистентом) на 1/4 оборота, каждый раз смещая резец на 0.02-0.05 мм по направляющей станины. Начинайте с внешнего края, контролируя равномерность съема металла по всей окружности. Используйте минимальную подачу во избежание вибраций и задиров. Общий съем не должен превышать 0.3 мм с каждой стороны!

Параметр	Норма для "Санни"	Критический минимум
Остаточная толщина диска	18-20 мм (уточните в мануале)	16.5 мм (маркировка MIN TH)
Биение после проточки	≤ 0.05 мм	0.1 мм
Глубина рисок	< 0.5 мм	≥ 1.0 мм (требует замены)

После обработки тщательно удалите металлическую пыль с дисков и ступиц сжатым воздухом. Соберите узел в обратной последовательности, прокачайте тормоза для удаления воздуха. Обкатка 200-300 км без агрессивного торможения обязательна для притирки поверхностей.

Важно: Самодельная проточка требует навыков слесарных работ и точности. При отсутствии оборудования или при критическом износе диска предпочтительна профессиональная обработка на станке или замена. Всегда проверяйте остаточную толщину диска микрометром перед началом работ!

Модификация системы впуска: установка нулевого сопротивления фильтра

Замена штатного воздушного фильтра на фильтр нулевого сопротивления ("нулевик") – один из базовых этапов тюнинга впускной системы Nissan Sunny. Стандартный бумажный элемент создает заметное сопротивление воздушному потоку, особенно по мере загрязнения, ограничивая потенциальную мощность двигателя. "Нулевик" со специальной многослойной хлопковой или поролоновой пропиткой обеспечивает меньшую потерю давления на впуске при сохранении эффективной очистки воздуха.

Установка требует демонтажа заводского воздушного короба и фильтрующего элемента. Крепеж "нулевика" осуществляется напрямую на датчик массового расхода воздуха (ДМРВ) через переходную пластину ("проставку") или с помощью хомутов к корпусу ДМРВ. Критически важно обеспечить герметичность соединения во избежание подсоса нефильтрованного воздуха, способного повредить двигатель абразивными частицами.

Ключевые аспекты и эффекты

Основные преимущества и особенности модификации:

• Прирост мощности: Ожидаемое увеличение – 3-7 л.с. на атмосферных моторах благодаря снижению сопротивления впуска и улучшению наполнения цилиндров.
• Изменение звука: Появляется характерный "рычащий" звук всасываемого воздуха при резком открытии дроссельной заслонки.
• Необходимость обслуживания: "Нулевики" требуют регулярной очистки (специальными средствами) и пропитки масляным составом каждые 5-10 тыс. км пробега.

Важно: Реальный прирост мощности возможен только при комплексном тюнинге впуска и выпуска. Установка "нулевика" без доработки других элементов (например, прямоточного глушителя или чип-тюнинга) может дать минимальный субъективный эффект. Также существует риск некорректных показаний ДМРВ при избытке масла на фильтре или его неправильной установке.

Тюнинг выпускной системы: установка прямотока 4-2-1

Монтаж прямоточной системы 4-2-1 начинается с тщательной подготовки. Необходимо обеспечить доступ к штатному выпускному коллектору и магистрали, сняв защиту двигателя (при наличии) и, возможно, некоторые элементы подкапотного пространства для удобства работы. Критически важно дать двигателю полностью остыть во избежание ожогов. Подготовьте новый коллектор 4-2-1, приемные трубы, гофру (если предусмотрена конструкцией), центральный глушитель (резонатор), концевой глушитель (банку), хомуты, уплотнения и крепеж согласно комплектации.

Перед началом демонтажа обработайте все соединения штатной системы проникающей смазкой, особенно гайки крепления коллектора к ГБЦ и фланцевые соединения. Это значительно облегчит откручивание прикипевших элементов. Убедитесь в наличии необходимого инструмента: набор головок, воротки, трещотки, удлинители, ключи (рожковые, накидные), съемник для датчиков кислорода (лямбда-зондов), домкрат и подставки для безопасного подъема автомобиля.

Процесс установки

Демонтаж штатной системы: Отсоедините клемму "минус" с АКБ. Аккуратно отключите разъемы лямбда-зондов. Последовательно открутите гайки крепления выпускного коллектора к головке блока цилиндров. Ослабьте и снимите хомуты, соединяющие остальные элементы системы (резонатор, глушитель). Снимите подвесы (резинки), удерживающие трубы и глушители на кузове. Аккуратно извлеките всю штатную систему, начиная с коллектора.

Монтаж коллектора 4-2-1 и сборка системы:

1. Коллектор: Установите новые уплотнительные прокладки между фланцами коллектора и ГБЦ. Аккуратно приложите коллектор 4-2-1 к головке блока, наживите гайки крепления. Затягивайте гайки крест-накрест в несколько подходов, строго соблюдая момент затяжки, указанный производителем коллектора или в руководстве по ремонту автомобиля. Перетяжка может привести к деформации фланца или срыву резьбы.
2. Приемные трубы и датчики: Присоедините приемные трубы к выходам коллектора (2 в 1). Установите лямбда-зонды в предусмотренные для них отверстия, используя новые уплотнительные шайбы (если применимо). Не перетягивайте датчики.
3. Сборка магистрали: Последовательно соедините все компоненты новой системы (приемные трубы -> гофра (если есть) -> резонатор -> концевая банка), используя новые уплотнительные кольца или прокладки на фланцевых соединениях. Следите за правильной ориентацией элементов и зазорами относительно кузова, трансмиссии и топливных линий.
4. Подвесы: Аккуратно закрепите систему на штатных подвесах (резинках). Система должна висеть свободно, без натяга и касаний к кузову или другим элементам шасси. При необходимости используйте переходные кронштейны или новые подвесы из комплекта.
5. Хомуты: Затяните все соединительные хомуты.

Финишные работы и проверка: Подсоедините разъемы лямбда-зондов. Установите на место защиту двигатора и другие снятые элементы. Подключите клемму к АКБ. Запустите двигатель и внимательно прослушайте систему на предмет посторонних стуков (касаний кузова). Тщательно проверьте все соединения на герметичность (отсутствие шипящих звуков утечки выхлопных газов). Для большей надежности можно нанести мыльный раствор на стыки – появление пузырьков укажет на утечку. Прокатитесь на автомобиле, снова проверьте отсутствие вибраций и посторонних звуков, а также герметичность соединений на прогретой системе.

Важно: Установка прямотока часто требует последующей корректировки показаний лямбда-зондов и, в идеале, чип-тюнинга ЭБУ двигателя для оптимальной адаптации топливных карт под изменившиеся параметры выпуска и предотвращения ошибок (Check Engine).

Аспект	Штатная система	Прямоток 4-2-1
Конструкция коллектора	4-1 (часто) или сложный "паук"	4-2-1 (оптимально для атмосферных двигателей)
Сопротивление потоку газов	Высокое (узкие трубы, много камер)	Низкое (широкие трубы, минимум препятствий)
Основная цель	Максимальное снижение шума	Увеличение мощности/момента, специфический звук
Звук выхлопа	Тихий, приглушенный	Громче, насыщеннее, спортивнее

Чип-тюнинг блока управления двигателем через OBD-II

Модернизация программного обеспечения ЭБУ двигателя Nissan Sunny через диагностический разъем OBD-II позволяет оптимизировать заводские настройки без физического вмешательства в блок. Процедура требует специализированного оборудования: программатора с поддержкой протоколов автомобиля и лицензионного ПО для чтения/записи данных. Ключевой этап – создание резервной копии оригинальной прошивки перед любыми изменениями.

Корректировка калибровок осуществляется через редактирование топливных карт, угла опережения зажигания и параметров фаз газораспределения. Для атмосферных моторов акцент делается на повышение отзывчивости педали газа и сглаживание провалов на низких оборотах. Турбированные версии допускают осторожное увеличение давления наддува при условии модернизации системы охлаждения.

Этапы и особенности

• Диагностика совместимости: проверка версии ЭБУ (например, Hitachi, Continental) и наличия аппаратной защиты
• Коррекция базовых параметров:
  • Коррекция коэффициента нагрузки на впуске
  • Оптимизация AFR (соотношение воздух-топливо) в зоне частичных нагрузок
  • Калибровка VVT для расширения зоны крутящего момента
• Ограничения:

  Тип двигателя	Макс. прирост мощности	Риски
  HR15DE (1.5L)	8-12%	Перегрев катализатора
  MR16DDT (1.6T)	18-25%	Детонация при низком октане

Обязательная верификация изменений на стенде или через логгирование данных в реальных условиях эксплуатации. После прошивки требуется адаптация дроссельной заслонки и сброс адаптаций Lambda-регулятора. Для сохранения ресурса мотора критичен контроль качества топлива и интервалов ТО.

Герметизация и изоляция подкапотного пространства

Основная цель работ – минимизировать проникновение тепла, пыли и влаги из моторного отсека в салон, а также снизить шумность работы силового агрегата. Негерметичные щели вокруг проводки, тросов управления и трубопроводов становятся каналами для проникновения горячего воздуха, дорожной грязи и звуков двигателя.

Качественная изоляция требует тщательной подготовки: очистки всех поверхностей от масляных пятен и грязи, обезжиривания специальными составами и просушки. Особое внимание уделяется местам вывода элементов через перегородку моторного щита – это ключевые точки для герметизации.

Материалы и технология нанесения

Для эффективной герметизации применяют:

• Жаростойкий герметик (термостойкий силикон или жидкую резину) – для заполнения мелких щелей вокруг жгутов проводов, тросов педали газа/сцепления, труб кондиционера и отопителя.
• Резиновые или силиконовые заглушки разного диаметра – для плотного закрытия технологических отверстий в кузовных панелях.
• Самоклеящуюся уплотнительную ленту (D-образный или П-образный профиль) – для обработки контура капота и крыльев в местах прилегания к кузову.

Изоляция тепла и шума выполняется послойно:

1. Вибропоглощающий материал (Вибропласт, Битопласт) – наклеивается напрямую на очищенный металл перегородки моторного щита и внутренние поверхности крыльев для подавления резонансных вибраций.
2. Теплозвукоизоляция (Сплэн, Маделин) – монтируется поверх вибропоглощающего слоя. Используются материалы с фольгированным покрытием, отражающим тепловое излучение обратно в подкапотное пространство.
3. Пористые уплотнители – размещаются в полостях между кузовными элементами для дополнительного гашения звуковых волн.

Зона обработки	Материал	Эффект
Моторный щит (салонная сторона)	Вибропоглощающий слой + Теплозвукоизоляция	Снижение шума двигателя, блокировка тепла
Технологические отверстия	Герметик + Заглушки	Защита от пыли/влаги, устранение сквозняков
Стык капота и кузова	Уплотнительная лента	Подавление шума набегающего воздуха

После завершения работ обязательна проверка функциональности педалей, тросов и хода проводов – изоляция не должна создавать помех движущимся элементам. Результат – заметное снижение шума в салоне на всех режимах работы мотора, отсутствие запахов и повышение комфорта при эксплуатации автомобиля.

Замена приводных ремней на усиленные аналоги

Замена стандартных приводных ремней на усиленные версии – критически важный этап при форсировании двигателя Nissan Sunny. Оригинальные компоненты не рассчитаны на повышенные нагрузки, возникающие при тюнинге: увеличенные обороты, установка нагнетателя или мощной помпы системы охлаждения. Использование усиленных ремней предотвращает внезапные обрывы, ведущие к перегреву ДВС, выходу из строя ГРМ или отказам генератора.

Усиленные аналоги отличаются многослойной конструкцией с армированием кордовыми нитями из арамида или кевлара, устойчивых к растяжению и высоким температурам. Резиновая смесь содержит добавки против старения и истирания, что вдвое увеличивает ресурс по сравнению с заводскими деталями. При выборе ориентируйтесь на проверенные бренды Gates, Continental или Dayco, точно соответствующие маркировке двигателя (например, GA16DE или SR20DE).

Порядок замены и ключевые нюансы

Подготовка: Снимите защиту двигателя и демонтируйте ремень генератора (ослабьте натяжной болт, затем стопорный). Для доступа к ремню ГРМ потребуется снять шкив коленвала – зафиксируйте маховик спецштифтом через отверстие в картере сцепления. Отметьте метками положение распредвалов относительно шестерен!

1. Ослабьте натяжитель ремня ГРМ (гаечный ключ на 14 мм), снимите старый ремень.
2. Установите усиленный ремень ГРМ, совместив метки на шкивах с насечками ГБЦ. Проверьте совпадение по коленвалу.
3. Отрегулируйте натяжение: для ГРМ – индикатором прогиба (допуск 5-6 мм при усилии 10 кгс), для вспомогательных ремней – по шкале натяжителя.
4. Наденьте усиленный ремень генератора/помпы, избегая перекручивания. Допустимое отклонение – ±2 мм по плоскости шкивов.

Параметр	Стандартный ремень	Усиленный аналог
Макс. нагрузка (Н/мм)	18-22	32-40
Температурный диапазон	-30°C...+90°C	-45°C...+130°C
Ресурс (км)	50-60 тыс.	100-120 тыс.

Важно: После запуска прогрейте двигатель до рабочей температуры и повторно проверьте натяжение. Контролируйте состояние ремней каждые 10 000 км – трещины, расслоение или «бахрому» на кромках недопустимы. При использовании турбокомпрессора обязательна установка термоэкрана между выпускным коллектором и ремнями.

Установка дополнительной защиты картера двигателя

Перед началом работ тщательно очистите место установки от грязи и коррозии. Проверьте комплектность защиты: пластина должна включать крепежные элементы (болты, гайки, шайбы) и соответствовать модели двигателя вашего Sunny. Убедитесь в наличии технологических отверстий для слива масла и доступа к элементам подвески.

Поднимите переднюю часть автомобиля домкратом, установите на козлы или подставки для безопасного доступа. Снимите штатные защитные элементы (при наличии), открутив крепежные болты. Очистите резьбовые отверстия в лонжеронах проволочной щеткой и обработайте WD-40 для легкого монтажа.

Процесс монтажа

1. Приложите защиту к монтажным точкам, совместив все отверстия
2. Вставьте крепежные болты через пластину в кузовные отверстия
3. Накрутите гайки с пружинными шайбами (гроверами) вручную
4. Последовательно затяните крепеж крест-накрест динамометрическим ключом
5. Проверьте отсутствие контакта с элементами двигателя и выхлопной системой

Критические моменты: Не используйте штатные короткие болты – они не обеспечивают надежную фиксацию усиленной защиты. Обязательно применяйте динамометрический ключ с моментом затяжки 45-60 Н∙м (уточните в инструкции к защите). Пренебрежение этим правилом приводит к деформации пластины или отрыву креплений на бездорожье.

После установки проверьте зазоры между защитой и рулевыми тягами, ШРУСами при вывороте колес влево-вправо. Во время первых 100 км пробега дважды проверьте затяжку крепежа. Рекомендуется обработать кромки пластины антикором, а крепеж – медной смазкой для защиты от окисления.

Материал защиты	Толщина	Преимущества
Сталь	2-3 мм	Высокая прочность, ремонтопригодность
Алюминий	4-6 мм	Меньший вес, коррозионная стойкость
Композит	8-12 мм	Бесшумность, отсутствие коррозии

Помните: защита не должна полностью перекрывать вентиляцию подкапотного пространства. При эксплуатации зимой регулярно очищайте пластину от снега и наледи, предотвращая избыточную нагрузку на крепления. Каждое ТО включайте визуальный осмотр на предмет трещин и деформаций.

Монтаж электрических стеклоподъемников вместо механических

Замена механических подъемников на электрические требует тщательной подготовки комплектующих: необходимо приобрести электромоторы в сборе с редукторами, соответствующие двери вашей модели Nissan Sunny, новые выключатели для установки в дверные карты, проводку с разъемами и реле управления. Обязательно проверьте совместимость новых узлов с крепежными отверстиями и штатными местами монтажа в дверных полостях.

Демонтаж старых механизмов начинается со снятия обшивки двери: аккуратно открутите крепеж ручек и подлокотников, снимите клипсы крепления карты по периметру с помощью монтажной лопатки. После снятия обшивки отсоедините тяги механического подъемника от стекла, выкрутите болты крепления механизма к двери и извлеките его вместе с ручкой. Тщательно очистите направляющие пазы от грязи и старой смазки.

Последовательность установки

Сборку начинайте с фиксации электромотора в штатное посадочное место двери, используя оригинальные крепежные отверстия. Убедитесь, что выходной вал редуктора совмещен с креплением тяги стекла – перекосы приведут к ускоренному износу. Подключите проводку к мотору, аккуратно протягивая жгут через резиновый гофр между дверью и кузовом, избегая перегибов. Закрепите жгут пластиковыми хомутами вдали от подвижных элементов.

1. Установите выключатели в подготовленные отверстия на карте двери или центральной консоли
2. Подключите реле к цепи питания (рекомендуется брать +12V с предохранителя магнитолы)
3. Проведите тестовый запуск: проверьте синхронность хода стекла и отсутствие посторонних шумов
4. Соберите дверную обшивку, предварительно нанеся герметик на места прилегания гофра

Критичные ошибки	Последствия
Неправильная фиксация тяги стекла	Перекос стекла, заклинивание
Проводка без защиты от влаги	Короткое замыкание, отказ моторов
Отсутствие предохранителя в цепи	Риск возгорания при перегрузке

Важно: перед окончательной сборкой дважды проверьте работу стекол при полностью открытом и закрытом положении – электромоторы должны автоматически отключаться при достижении крайних точек. Регулировочными болтами на кронштейнах стекла добейтесь равномерного прилегания уплотнителей по всему периметру проема.

При корректном монтаже электрические стеклоподъемники существенно повысят комфорт эксплуатации автомобиля. Для продления срока службы периодически очищайте направляющие от пыли и обрабатывайте силиконовой смазкой, избегайте попыток принудительного подъема стекол при обледенении.

Автоматизация центрального замка с дистанционным управлением

Стандартная система центрального замка Nissan Sunny часто требует механического поворота ключа в водительской двери для синхронного открытия/закрытия всех дверей. Установка дистанционного модуля устраняет этот недостаток, добавляя удобство управления брелоком.

Для реализации потребуется универсальный комплект автосигнализации с функцией центрального замка (например, StarLine, Pandora), набор проводов, изолента, стяжки и мультиметр. Обязательно изучите схему штатной электропроводки двери водителя для корректного подключения.

Порядок монтажа и подключения

Основные этапы установки:

1. Демонтаж обшивки двери: Снимите пластиковые панели водительской двери для доступа к штатному блоку замка и проводке.
2. Поиск управляющих проводов: С помощью мультиметра определите два провода (обычно синий/черный и желтый/зеленый), меняющие полярность при активации замка/открытия.
3. Подключение реле модуля: Присоедините выходные провода сигнализации к найденным управляющим линиям через диоды (для защиты схемы).
4. Подача питания: Подключите красный провод модуля к +12V (через предохранитель), чёрный – к кузову (масса).
5. Фиксация оборудования: Закрепите блок сигнализации и реле внутри полости двери, избегая контакта с механизмами стеклоподъемника.

Критические нюансы:

• Обязательно обесточьте цепь (снимите клемму с АКБ) перед работами.
• Используйте термоусадочные трубки для изоляции соединений вместо изоленты.
• Проверьте отсутствие защемления проводов при сборке обшивки двери.

Компонент	Назначение	Типичные цвета проводов
Выход ЦЗ сигнализации	Имитация сигнала замка/открытия	Зеленый/Коричневый
Штатный провод +lock	Управление закрытием	Синий (Nissan Sunny B13)
Штатный провод -unlock	Управление открытием	Желтый с зел. полосой
Диоды 1N4007	Защита от обратных токов	Устанавливаются в разрыв цепи

После сборки протестируйте работу: нажатие на брелок должно синхронно блокировать/разблокировать все двери. При некорректной реакции (например, открытие вместо закрытия) поменяйте местами управляющие провода на выходе модуля.

Установка дополнительных датчиков парковки

Основная задача – интегрировать датчики в бампера без нарушения геометрии кузова, предварительно разметив точки сверления по шаблону из комплекта. Диаметр отверстий должен точно соответствовать размеру сенсоров, обычно 18-22 мм, с обязательной обработкой краев антикором для предотвращения ржавчины.

Проводка прокладывается в гофре через технологические отверстия багажника с тщательной герметизацией вводов. Контроллер размещается в полости задней панели или под обшивкой, избегая зон повышенной влажности и вибраций. Сигнальные провода подключаются к лампе заднего хода и цепи питания магнитолы для синхронизации с реверсом.

Калибровка и тонкости подключения

Центральный этап – программная настройка чувствительности через OBD-разъем или кнопки на дисплее. Тестирование проводят на открытой площадке с фиксацией ложных срабатываний от неровностей дороги. Для моделей B17 рекомендовано использовать 4-сенсорные комплекты с углом обзора 120° из-за специфики бампера.

1. Последовательность работ:
   • Демонтаж бампера и внутренних накладок
   • Установка датчиков с фиксацией термоклеем
   • Прокладка кабелей через резиновые заглушки кузова
2. Ошибки при монтаже:
   • Перекос сенсоров более 5° от вертикали
   • Размещение ближе 50 см к выхлопной трубе
   • Перепутывание порядка датчиков при подключении к блоку

Компонент	Спецификация для Sunny	Особенности
Контроллер	12V, IP67	Защита от короткого замыкания
Датчики	Черные/металлик	Подбор по коду краски кузова
Дисплей	3-сегментный LED	Монтаж на торпедо или зеркало

Важно: при подключении к фонарям заднего хода использовать предохранитель-переходник, а не скрутки. Цветовая маркировка проводов у Nissan требует сверки с электросхемой конкретного года выпуска – ошибка приводит к постоянному питанию системы.

Подключение предпускового подогревателя двигателя

Монтаж предпускового подогревателя на Nissan Sunny требует точного выбора места установки основного модуля. Оптимальными зонами считаются участки моторного отсека вблизи штатного отопителя, свободные от подвижных элементов и источников тепла. Обязательно обеспечивается надежная фиксация корпуса к кузову или силовому агрегату через демпфирующие прокладки для гашения вибраций.

Подключение к системе охлаждения выполняется методом врезки в магистрали подачи и возврата антифриза к салонному радиатору. Используются качественные тройники с герметизирующими хомутами, а трассировка шлангов исключает перегибы и контакт с вращающимися деталями. Параллельно монтируется топливозаборник с погружной трубкой в бак, если выбран автономный жидкостный тип подогревателя.

Электрическая часть и управление

Электропроводка протягивается через технологические отверстия в моторном щите с обязательной установкой защитных гофр и фиксацией пластиковыми стяжками. Ключевые этапы:

• Питание +12В подключается напрямую к АКБ через предохранитель номиналом 30-40А
• Минусовой провод крепится к кузовной массе болтовым соединением
• Штатная антенна ДУ выводится в зону решетки радиатора
• Проводка управления прокладывается в салон к месту монтажа таймера/приемника

После сборки выполняется тестовый запуск для проверки циркуляции антифриза и отсутствия протечек. Обязательным этапом является прокачка системы для удаления воздушных пробок через высшую точку контура. Финишная настройка включает программирование таймера и проверку дистанционного запуска в различных режимах работы.

Калибровка всех установленных электронных компонентов

После монтажа новых электронных систем Nissan Sunny требуется их точная синхронизация для корректной работы. Неоткалиброванные датчики и контроллеры провоцируют ошибки в показаниях, снижение производительности и даже аварийные режимы двигателя. Этап калибровки обязателен при установке любых нештатных модулей – от широкополосного лямбда-зонда до программируемой панели приборов.

Процедура требует специализированного оборудования: мультимарочный диагностический сканер с функцией адаптации, осциллограф для проверки сигналов, а также калибровочное ПО производителей компонентов. Для чип-тюнинга ЭБУ обязателен доступ к оригинальным прошивкам и калибраторам вроде WinOLS или HP Tuners. Без этого даже правильно подключенные устройства будут работать некорректно или конфликтовать со штатной электроникой.

Этапы и методы калибровки

• Датчики положения (ДПДЗ, ДПКВ):
  • Обнуление адаптаций через диагностический разъем OBD-II
  • Ручная регулировка угла монтажа ДПКВ с помощью осциллографа
• Топливная система:
  • Коррекция параметров впрыска в прошивке ЭБУ при установке форсунок с увеличенной производительностью
  • Калибровка датчика давления топлива по эталонному манометру
• Система зажигания:
  • Настройка УОЗ (угла опережения зажигания) на стенде под конкретный октан-бензин
  • Проверка синхронизации катушек зажигания осциллографом

Компонент	Инструмент	Критерий точности
Лямбда-зонд	Газоанализатор	Соответствие λ=1.0 при 2000 об/мин
Датчик детонации	Сканер с live-data	Отсутствие ложных срабатываний до 6000 об/мин
Электронная педаль газа	Тестер АКПП	Линейное изменение сигнала 0.5-4.5V за 0.3 сек

Важно: После калибровки всех узлов проводится тест-драйв с записью логов через диагностическое ПО. Анализируются параметры в реальных режимах работы двигателя – ускорение, холостой ход, движение с постоянной скоростью. Финализирует процесс запись актуальной прошивки ЭБУ с сохранением резервной копии заводских калибровок.

Комплексная диагностика узлов после завершения работ

После установки всех компонентов тюнинга критически важно проверить работоспособность модифицированных систем и их взаимодействие со штатными узлами автомобиля. Пропуск этого этапа чреват скрытыми неисправностями, которые могут проявиться в дорожных условиях с риском для безопасности.

Диагностика начинается с визуального осмотра мест вмешательства: проверяется надежность креплений, отсутствие перегибов шлангов/проводов, утечек технических жидкостей и корректность зазоров между новыми элементами и кузовом. Особое внимание уделяется зонам вблизи движущихся частей и элементов выхлопной системы.

Порядок и ключевые аспекты проверки

Контроль силовой установки и трансмиссии:

• Замер давления топлива и тест на утечки в топливной магистрали после установки производительных форсунок или регулятора.
• Проверка корректности показаний датчиков (ДМРВ, лямбда-зонд, детонации) через диагностический сканер и анализ реальных данных в движении.
• Тестирование работы сцепления (при замене) на резкие старты и плавность включения передач.

Диагностика ходовой части и тормозов:

• Контроль углов установки колес (развал-схождение) после монтажа койловеров, рычагов или стабилизаторов.
• Проверка отсутствия стуков в подвеске при проезде неровностей на разных скоростях.
• Тестирование эффективности торможения и равномерности срабатывания суппортов (особенно после установки Big Brake Kit).

Электрические системы и безопасность:

• Мониторинг напряжения бортовой сети под нагрузкой (фары, аудиосистема, обогревы) после установки дополнительного оборудования.
• Проверка корректности работы всех световых приборов (особенно при доработке оптики или установке светодиодных элементов).
• Тестирование датчиков АБС и ESP (если установлены) на специализированном стенде.

Дополнительные тесты:

• Анализ состава выхлопных газов для оценки правильности смесеобразования.
• Проверка герметичности интеркулера и патрубков турбины (при турбировании).
• Контроль температуры критических узлов (тормозные диски, ГБЦ) в ходе интенсивных нагрузок.

Тест-драйв для оценки изменений в управляемости

Проведите тест-драйв на знакомом маршруте, включающем городские улицы, трассу и участки с неровным покрытием. Начните с умеренной скорости, фиксируя базовые ощущения от рулевого управления, реакции на педаль газа и тормоза, а также уровня крена в плавных поворотах.

Постепенно увеличивайте нагрузку: выполните резкий перестроение на 60-80 км/ч, проверьте поведение в крутых виражах с разной скоростью, протестируйте реакцию на кочки и стыки дорожных плит. Сравните отклики с заводскими характеристиками, особое внимание уделяя появлению неожиданных эффектов (избыточная поворачиваемость, вибрации, задержки реакций).

Критические параметры для анализа

• Чувствительность руля: время отклика на маневры, усилие на штурвале, точность траектории.
• Корректировка развесовки: контроль заноса задней оси при разгоне, поведение передних колес в повороте под сброс газа.
• Работа подвески: подавление раскачки после кочек, стабильность сцепления в длинных виражах, уровень шумопередачи.
• Эффективность тормозов: отсутствие увода в сторону при экстренном торможении, сохранение курсовой устойчивости.

Тип покрытия	Тестовый сценарий	Цель проверки
Гладкий асфальт	Разгон 0-100 км/ч с перестроениями	Динамическая стабилизация кузова
Скользкая дорога	Резкий поворот со сбросом газа	Контроль срыва колес в скольжение
Разбитая дорога	Проезд неровностей на 40-60 км/ч	Работа амортизаторов и отсутствие пробоев

После агрессивного вождения осмотрите узлы подвески на предмет потеков технических жидкостей, деформации сайлент-блоков и состояния пыльников. Убедитесь в отсутствии контакта шин с элементами кузова при полном вывороте руля или сжатии подвески.

Финишная полировка кузова после модификаций

После установки обвесов, спойлеров или локального ремонта кузова поверхность требует тщательной подготовки к полировке. Удалите остатки клея, герметика и технологических загрязнений с помощью специализированных очистителей, уделяя особое внимание стыкам новых элементов и заводским панелям. Обезжирьте весь кузов уайт-спиритом или антисиликоном, чтобы исключить проявление дефектов при нанесении абразивных составов.

Проведите тактильную и визуальную диагностику поверхности под разными углами освещения для выявления рисков: глубоких царапин от шлифовки сварочных швов, локальных вмятин, следов от шпателя на шпаклёвке под краской. Замаскируйте скотчем резиновые уплотнители, пластиковую фурнитуру и чёрные матовые вставки – контакт с абразивной пастой приведёт к появлению трудноудаляемых белёсых потёков.

Технология трёхэтапной полировки

Используйте профессиональную угловую машинку с регулировкой оборотов (оптимально 900-2200 об/мин) и набор жёстких/мягких полировальных кругов:

1. Грубая коррекция:


   Круг: ворсовый жёлтый (жёсткий)


   Паста: абразивная (зерно 800-1500)


   Действие: удаление ореола вокруг точек сварки, выравнивание перехода лака на границе нового обвеса.
2. Средняя полировка:


   Круг: поролоновый оранжевый (средняя жёсткость)


   Паста: восстанавливающая (зерно 2000-3500)


   Действие: устранение "паутинки" от предыдущего этапа, матирование зон с неравномерным глянцем.
3. Финальный глянец:


   Круг: чёрный поролон (мягкий)


   Паста: безабразивная защитная


   Действие: придание глубины цвету, заполнение микропор, антистатические свойства.

Критические ошибки:

• Полировка при температуре ниже +10°C – паста кристаллизуется, образуя царапины
• Использование одного круга для всех этапов – приводит к "запеканию" абразива в лаке
• Перегрев поверхности (выше 60°C) – проявляется молочными разводами в лакокрасочном слое

Тип дефекта	Способ устранения	Инструмент
Жёлтые потёки от клея	Локальная обработка пастой-антисмолой	Маленький жёсткий круг (3-4 см)
Белые точки от сварки	Точечная шлифовка на 1200 grit	Водная наждачная бумага
Волнистость на пластике	Поливка силикон-кондиционером	Микрофибра без ворса

После завершения цикла нанесите керамическое покрытие или воск – это закрепит результат и защитит зоны, подвергавшиеся механическому воздействию. Проверьте равномерность отражения света на капоте и дверях: волнообразные искажения сигнализируют о необходимости повторной полировки средним абразивом.

Список источников

При подготовке материалов по самостоятельному тюнингу Nissan Sunny использовались специализированные технические ресурсы, практические руководства и экспертные сообщества. Акцент делался на информацию, касающуюся модернизации узлов, легальности доработок и особенностей данной модели.

Ниже представлены ключевые источники, содержащие детальные инструкции, схемы, анализ совместимости запчастей и правовые аспекты тюнинга. Все материалы доступны в открытых источниках и профильных изданиях.

• Официальное руководство по эксплуатации и ремонту Nissan Sunny (B11-B13)
• Форум клуба владельцев Nissan Sunny в России: архив технических обсуждений
• Специализированный журнал "Тюнинг иномарок своими руками" (выпуски 2018-2023 гг.)
• Монография "Доработка подвески бюджетных автомобилей" (И.П. Сидоров, 2020 г.)
• Видеоблог "Гаражные решения": плейлист по модернизации N13
• База знаний автомобильного портала Дром.ру (раздел "Японские автомобили")
• Технический мануал "Электрооборудование Nissan 90-х: модификации"
• Отчеты испытаний тюнинг-комплектов от сообщества SunnyTuningGroup

Видео: Ниссан Санни


• Моторное масло - как подобрать для исправной работы двигателя

• Замена замка зажигания ВАЗ 2110 своими руками - пошагово

• Промывка системы охлаждения лимонной кислотой - полезные советы
