Модуль зажигания Лада Калина (8 клапанов) - неисправности и замена

Статья обновлена: 18.08.2025

Модуль зажигания Лады Калины с 8-клапанным двигателем отвечает за формирование высоковольтного импульса и его распределение по свечам цилиндров.

Исправная работа модуля критична для стабильности двигателя. Его отказ или неполадки вызывают серьезные проблемы в работе силового агрегата.

Рассмотрим типичные признаки неисправности модуля зажигания Калины, варианты его ремонта и основные этапы замены.

Расположение модуля зажигания в подкапотном пространстве

Модуль зажигания на 8-клапанных двигателях Lada Kalina установлен в передней части моторного отсека. Он закреплён вертикально на кронштейне, который прикручен к правой (по ходу движения) стороне блокировки двигателя.

Для точной идентификации детали ориентируйтесь на характерную прямоугольную форму корпуса чёрного цвета с четырёхконтактным электрическим разъёмом в верхней части. К модулю подключены высоковольтные провода, идущие к свечам зажигания цилиндров.

Ключевые ориентиры поиска:

Расположен справа от воздушного фильтра (если стоять лицом к капоту)
Фиксируется двумя гайками на металлическом кронштейне
Снизу к нему подходят 4 высоковольтных провода с маркировкой цилиндров
Находится выше приводного ремня вспомогательных агрегатов

Элемент	Расположение относительно модуля
Воздушный фильтр	Слева
Аккумулятор	Правее и ниже
Расширительный бачок	Ближе к лобовому стеклу

Устройство модуля зажигания: катушки и электронный блок

Модуль зажигания на 8-клапанной Калине представляет собой моноблочную неразборную конструкцию, объединяющую высоковольтные трансформаторы и управляющую электронику в едином корпусе. Основная функция устройства – преобразование низковольтного тока бортовой сети (12В) в импульсы высокого напряжения (15-30 кВ) для воспламенения топливовоздушной смеси.

Компоненты герметизированы термостойким компаундом, защищающим от влаги, вибраций и температурных перепадов. Корпус оснащен монтажной планкой для крепления на двигателе и стандартным разъемом для подключения к электропроводке автомобиля и ЭБУ двигателя.

Конструктивные элементы модуля

Компонент	Назначение и особенности
Две катушки зажигания	Выполнены по схеме сдвоенных трансформаторов Каждая обслуживает пару цилиндров (1-4 и 2-3) по принципу "холостой искры" Содержат первичную (толстый провод) и вторичную (тонкий провод) обмотки
Электронный коммутатор	Управляет током первичных обмоток на основе сигналов ЭБУ Включает силовые транзисторы для накопления энергии в катушках Мгновенно отключает ток для генерации высокого напряжения

Принцип работы системы зажигания на Калине

Система зажигания Lada Kalina (8 клапанов) использует электронное управление с распределенным искрообразованием. Её ядро – модуль зажигания, объединяющий две двухвыводные катушки и силовые ключи. Формирование искры синхронизировано с положением коленчатого вала через датчик (ДПКВ) и управляется ЭБУ двигателя.

Принцип основан на методе "холостой искры". Каждая катушка модуля одновременно подает высокое напряжение (15-30 кВ) на свечи двух цилиндров, чьи такты сжатия разнесены на 360° вращения коленвала. В одном цилиндре искра воспламеняет топливовоздушную смесь (рабочая искра), в другом – возникает вхолостую на такте выпуска.

Последовательность цикла работы

Синхронизация: Датчик положения коленвала (ДПКВ) фиксирует прохождение зубьев задающего диска, передавая сигналы в ЭБУ для определения скорости вращения и положения валов.
Расчет момента зажигания: ЭБУ анализирует данные с датчиков (ДПДЗ, ДМРВ, ДТОЖ), выбирая оптимальный угол опережения зажигания и длительность импульса для конкретного режима работы двигателя.
Формирование управляющего сигнала: ЭБУ отправляет низковольтный импульс (5 В) на соответствующий силовой ключ в модуле зажигания, указывая на необходимость искрообразования в паре цилиндров.
Генерация высокого напряжения: Ключ модуля замыкает первичную цепь катушки. При размыкании в обмотках индуцируется высокое напряжение, передаваемое через высоковольтные провода на свечи двух цилиндров.

Распределение цилиндров по катушкам:

Катушка модуля	Цилиндры	Фаза работы
Катушка 1	1 и 4	Искра в 1 цилиндре (сжатие) + холостая искра в 4 цилиндре (выпуск)
Катушка 2	2 и 3	Искра в 3 цилиндре (сжатие) + холостая искра в 2 цилиндре (выпуск)

Критическую роль играет точность сигналов ДПКВ – ошибка в 1-2 зуба приводит к нарушению синхронизации и полному отказу зажигания. Система не требует ручной регулировки угла опережения, так как он динамически корректируется ЭБУ на основе датчиков детонации и нагрузки.

Неустойчивый запуск двигателя: возможная причина в модуле

Проблемный запуск мотора Калины с 8-клапанным двигателем часто связан с неисправностями модуля зажигания. Модуль генерирует высоковольтные импульсы для свечей, и его сбои напрямую влияют на образование искры. При частичном выходе из строя двигатель может запускаться после многократных попыток прокрутки стартера или только "на горячую".

Характерным признаком именно модульной неисправности (в отличие от проблем со стартером или топливоподачей) является периодическое "схватывание" мотора с последующей остановкой либо резкое падение оборотов сразу после запуска. Это происходит из-за прерывания искрообразования в одном или нескольких цилиндрах в критический момент запуска.

Диагностика и подтверждение неисправности

Проверка искры: Выкрутите свечу, наденьте на нее высоковольтный провод и, удерживая изоляцией на расстоянии 3-5 мм от "массы", прокрутите стартер. Отсутствие стабильной ярко-синей искры (или слабая прерывистая) указывает на проблему в цепи зажигания.

Тест модуля мультиметром:

Проверяемые параметры	Нормальное значение	Отклонение
Сопротивление первичных обмоток (между выводами 1a-1b и 2a-2b)	0.4–0.8 Ом	Обрыв или КЗ
Сопротивление вторичных обмоток (между выводами 1b-4 и 2b-4)	4.5–7.5 кОм	Значительное отклонение

Визуальный осмотр: Трещины на корпусе, оплавления контактов, следы перегрева (потемнение) или окисление клемм колодки.

Если диагностика подтвердила поломку модуля, требуется его замена. Ремонту он не подлежит из-за монолитной конструкции. При установке нового обязательно:

Очистите посадочную площадку на блоке двигателя от грязи и старой термопасты.
Нанесите тонкий слой термопасты (КПТ-8 или аналог) на тыльную сторону модуля для улучшения теплоотвода.
Надежно зафиксируйте модуль болтами, избегая перекоса.
Проверьте целостность и чистоту контактов в колодке проводов.

Плавающие обороты холостого хода при неисправности модуля зажигания

Проблема проявляется как самопроизвольное изменение частоты вращения коленвала (500-1500 об/мин) на непрогретом или прогретом двигателе, сопровождающееся вибрацией кузова. Автомобиль может глохнуть при сбросе газа или резко повышать обороты без вмешательства водителя, особенно заметно при включенных энергопотребляющих устройствах (печка, фары).

Модуль зажигания косвенно влияет на холостой ход через пропуски воспламенения в цилиндрах. При дефекте катушек или коммутатора искрообразование становится нестабильным, что нарушает равномерность работы ДВС. ЭБУ пытаетcя компенсировать дисбаланс путем коррекции подачи топлива и положения РХХ, что приводит к "плаванию" оборотов.

Сопутствующие симптомы для подтверждения диагноза

Троение двигателя под нагрузкой (рывки при разгоне)
Снижение мощности и провалы при резком нажатии на педаль газа
Характерные щелчки из-под капота при перегазовках
Ошибки P0300-P0304 (пропуски зажигания) или P0351 (неисправность цепи катушки)

Диагностика: Проверьте сопротивление катушек (норма 0.5-1.5 Ом между выводами 1-4 и 2-3 цилиндров). Протестируйте искру на всех свечных проводах с помощью разрядника. Исключите неисправности ДПКВ, ДПДЗ и подсос воздуха.

Решение: Модуль зажигания ремонту не подлежит. При подтверждении неисправности обязательна замена. Установите оригинальный узел (арт. 21120-3705010) или аналог от Bosch/Beru. После монтажа сбросьте адаптации ЭБУ отключением АКБ на 15 минут.

Проявление троения двигателя из-за проблем с искрообразованием

Троение возникает при пропусках воспламенения топливной смеси в одном или нескольких цилиндрах. Вибрация двигателя усиливается на холостом ходу и под нагрузкой, сопровождается потерей мощности, "плавающими" оборотами и характерным хлопками в выпускном тракте.

Нестабильная работа особенно заметна при холодном пуске и прогреве. На приборной панели загорается ошибка P0300-P0304 (пропуски зажигания), а выхлоп становится неравномерным с запахом несгоревшего топлива.

Характерные признаки неисправности модуля зажигания

Резкое усиление вибраций при движении на низких оборотах
Провалы мощности при разгоне и движении в гору
Затрудненный запуск двигателя, особенно в сырую погоду
Повышенный расход топлива и запах бензина из выхлопной трубы

Этап диагностики	Действия
Проверка искры	Выкручивание свечи с последующей проверкой искры на массу при прокрутке стартером
Смена компонентов	Перестановка катушек/свечей между цилиндрами для выявления неисправного элемента
Замер параметров	Контроль сопротивления высоковольтных проводов (4-6 кОм) и сопротивления обмоток модуля

Снять декоративную крышку двигателя и высоковольтные провода
Открутить крепежные болты модуля зажигания (обычно 2-3 шт.)
Отсоединить электрический разъем, предварительно отжав фиксатор
Установить новый модуль в обратной последовательности с нанесением термопасты
Прогреть двигатель и проверить работу на всех режимах

Потеря мощности при движении в гору

При неисправном модуле зажигания Калины (8 кл.) двигатель не получает стабильную искру под повышенной нагрузкой, возникающей при подъёме. Это провоцирует пропуски воспламенения топливной смеси в цилиндрах, особенно заметные при резком нажатии педали газа.

Модуль теряет способность генерировать достаточное напряжение для пробоя искрового промежутка под давлением в камере сгорания. Прогрессирующая поломка усугубляется при работе двигателя на высоких оборотах с максимальной нагрузкой, что типично для движения в гору.

Диагностика и устранение

Характерные признаки, указывающие на модуль:

Рывки и "провалы" тяги исключительно при подъёме
Троение двигателя, усиливающееся под нагрузкой
Хлопки в выхлопной системе при сбросе газа

Порядок проверки:

Считать ошибки OBD-II: типичные коды P0300-P0304 (пропуски зажигания)
Визуальный осмотр: трещины на корпусе, следы пробоя, окисление контактов
Тестирование сопротивления катушек мультиметром:

Выводы Норма (Ом)

1-4 цилиндры 3.5-4.5

2-3 цилиндры 5.5-6.5
Проверка искры на всех свечных проводах спецприбором

Выводы	Норма (Ом)
1-4 цилиндры	3.5-4.5
2-3 цилиндры	5.5-6.5

Решение проблемы:

Замена модуля при отклонениях в замерах или физических повреждениях
Установка оригинального узла (арт. 1118-3705010) или аналога (Bosch 0221504463)
Обязательная замена свечных проводов при обнаружении пробоя

Хлопки в выпускной системе как симптом неисправности

Хлопки или выстрелы в глушителе при работе двигателя Лады Калины с 8-клапанным мотором указывают на нарушение процесса сгорания топливной смеси. Это происходит, когда несгоревшее топливо попадает в раскалённый выпускной коллектор и детонирует там с характерным резким звуком.

При неисправностях модуля зажигания искрообразование нарушается – возникают пропуски зажигания в одном или нескольких цилиндрах. Бензин, не сгоревший в камере, выбрасывается в выпускную систему, где контактирует с горячими металлическими поверхностями и воспламеняется с хлопком.

Диагностика и устранение неисправности

Основные причины, связанные с модулем зажигания:

Выход из строя одной из катушек в 4-канальном модуле (нарушение искрообразования в конкретном цилиндре)
Трещины или пробой высоковольтных проводов, ведущих к свечам
Коррозия контактов в разъёме модуля или нарушение целостности проводки
Перегрев модуля из-за плохого контакта с кузовом (окисление площадки крепления)

Порядок диагностики:

Считать ошибки ЭБУ сканером (характерные коды: P0300-P0304 – пропуски воспламенения)
Проверить состояние высоковольтных проводов: сопротивление (4-8 кОм), отсутствие пробоя в темноте
Замерить сопротивление между контактами модуля зажигания (между выводами 1-4 и 2-3 цилиндров: 3.6-4.6 кОм)
Произвести визуальный осмотр корпуса модуля на предмет трещин и оплавлений

Решение проблемы: При подтверждении неисправности модуля выполните замену. Алгоритм работ:

Отсоедините минусовую клемму АКБ
Снимите пластиковый кожух двигателя (при наличии)
Отсоедините колодку проводов и 4 высоковольтных провода (запомните их расположение!)
Открутите 3 гайки крепления модуля (ключ на 13)
Установите новый модуль, зачистив площадку крепления от окислов
Повторно проверьте надёжность соединения ВВ-проводов и разъёма

Важно: После замены выполните адаптацию дроссельного узла и холостого хода – снимите клемму АКБ на 10 минут.

Снижение динамики разгона автомобиля

При неисправностях модуля зажигания на Калине 8кл. двигатель теряет мощность из-за пропусков воспламенения топливно-воздушной смеси в цилиндрах. Автомобиль начинает "дергаться" при резком нажатии педали газа, разгон сопровождается рывками, особенно заметными на низких и средних оборотах.

Проблема возникает из-за ослабления искры или ее полного отсутствия на одной/нескольких свечах. Это провоцирует неполное сгорание топлива, потерю КПД двигателя и увеличение расхода горючего. Водитель ощущает эффект "тупости" мотора при попытке ускорения.

Диагностика и устранение причин

Типичные признаки:

Рывки при разгоне (особенно под нагрузкой)
Провалы мощности на оборотах выше 3000 об/мин
Неравномерная работа двигателя на холостом ходу

Порядок проверки:

Считать ошибки OBD-II сканером (характерные коды: P0300-P0304)
Проверить состояние свечей зажигания и ВВ-проводов
Протестировать искрообразование на всех цилиндрах
Измерить сопротивление катушек модуля (норма: 0.4-0.8 Ом первичная обмотка)

Причина	Решение
Трещины в корпусе модуля	Замена модуля в сборе
Перегрев компонентов	Чистка контактов, проверка системы охлаждения
Окисление контактов	Обработка разъемов контактным спреем

Важно: При замене модуля используйте только оригинальные запчасти (артикулы: 1118-3705010, 2112-3705010) – китайские аналоги часто выходят из строя через 3-5 месяцев. После установки нового модуля обязательно выполните адаптацию дроссельной заслонки.

Увеличение расхода топлива при некорректной работе модуля

Некорректная работа модуля зажигания напрямую влияет на процесс сгорания топливовоздушной смеси в цилиндрах. При пропусках искрообразования или ослаблении искры часть топлива не воспламеняется и выбрасывается в выпускную систему, что фиксируется датчиком кислорода. ЭБУ двигателя, получая сигнал о бедной смеси, увеличивает время открытия форсунок для компенсации, что ведет к перерасходу горючего.

Характерным признаком является рост потребления топлива на 15-25% при сохранении привычного стиля езды, особенно заметный на прогретом двигателе. Одновременно наблюдается потеря мощности, нестабильные обороты холостого хода и рывки при разгоне, хотя ошибка по пропускам зажигания (P0300-P0304) фиксируется не всегда.

Диагностика и устранение неисправности

Для подтверждения связи перерасхода с модулем зажигания требуется:

Проверить искру на всех свечах с помощью разрядника (слабый разряд или его отсутствие указывают на неисправность)
Проанализировать данные сканера в режиме реального времени:
- Коррекции топливоподачи (долгосрочные +8% и более)
- Показания датчика кислорода (медленная реакция или завышенное напряжение)
Измерить сопротивление катушек модуля (норма 3.5-5.5 кОм между выводами 1-4 и 2-3 цилиндров)

Параметр	Нормальное значение	При неисправном модуле
Потребление топлива	7.2-8.5 л/100км	9.5-11 л/100км
Долгосрочная коррекция	±3%	+8%...+25%
Напряжение O₂-датчика	0.1-0.9В (колебания)	Зависание >0.7В

При подтверждении дефекта модуль подлежит замене. Установка нового узла восстанавливает нормальное искрообразование, после чего необходимо:

Сбросить адаптации ЭБУ (через диагностический разъем)
Обнулить показатели расхода бортового компьютера
Проехать 50-70 км для стабилизации топливных коррекций

Важно: используйте только оригинальные модули (арт. 21120-3705010) или проверенные аналоги (Bosch 0 221 504 468), так как дешевые реплики часто имеют несоответствующие характеристики катушек.

Срабатывание индикатора Check Engine: код ошибки Р3000

Код ошибки P3000 на Lada Kalina (8 клапанов) указывает на критический сбой в работе системы зажигания. Этот диагностический код не является стандартом OBD-II и специфичен для автомобилей Lada, где он сигнализирует об обобщенной неисправности модуля зажигания или его цепей управления. При активации Check Engine с данным кодом двигатель переходит в аварийный режим, что сопровождается ощутимой потерей мощности и рывками при движении.

Основная опасность P3000 – риск полного отказа искрообразования во всех цилиндрах. Это приводит к остановке мотора и невозможности запуска. Ошибка часто возникает из-за проблем с высоковольтными проводами, катушкой зажигания, питанием модуля или механическими повреждениями его корпуса. Игнорирование неисправности чревато повреждением каталитического нейтрализатора из-за попадания в него несгоревшего топлива.

Диагностика и устранение неисправности

Порядок действий при появлении ошибки P3000:

Визуальный осмотр модуля зажигания: проверьте целостность корпуса, отсутствие трещин, следов пробоя или оплавления контактов.
Контроль питания: измерьте мультиметром напряжение на разъеме модуля (контакт 1 – +12В при включенном зажигании, контакт 4 – масса).
Проверка высоковольтных проводов: убедитесь в отсутствии повреждений изоляции, окисления наконечников и надежности соединений со свечами и катушкой.
Диагностика управляющих сигналов: осциллографом проверьте импульсы с ЭБУ на контактах 2 и 3 разъема модуля при прокрутке стартером.

Признак	Вероятная причина	Действие
Нет питания/массы	Обрыв проводки, неисправность реле	Прозвонить цепи, заменить реле
Нет импульсов с ЭБУ	Неисправность датчика положения коленвала, ЭБУ	Проверить ДПКВ, диагностировать ЭБУ
Механические повреждения модуля	Трещины, пробой изоляции	Замена модуля

При подтверждении неисправности модуля зажигания выполните замену:

Отсоедините минусовую клемму АКБ.
Снимите высоковольтные провода, запоминая их расположение по цилиндрам (маркировка: 1–4–2–3).
Отключите электрический разъем модуля.
Открутите три гайки крепления (ключ на 13) и демонтируйте модуль.
Установите новый модуль в обратном порядке, нанеся термопасту на посадочную поверхность.

После замены выполните сброс ошибки через диагностический разъем OBD-II. Проверьте работу двигателя на всех режимах – исчезновение рывков и стабильные холостые обороты подтвердят устранение неисправности.

Загрязнение контактов разъема модуля зажигания

Окисление или загрязнение контактов в разъеме модуля зажигания – распространенная проблема, приводящая к нарушению передачи электрического сигнала. Грязь, влага, дорожные реагенты и естественное окисление металла со временем ухудшают контакт между колодкой жгута проводов и клеммами модуля.

Это проявляется в виде нестабильной работы двигателя: провалы мощности при разгоне, троение на холостом ходу, хаотичные пропуски зажигания в одном или нескольких цилиндрах. Симптомы часто усиливаются во влажную погоду или после проезда луж.

Диагностика и устранение проблемы

Основные признаки загрязнения:

Плавающие обороты холостого хода
Потеря мощности, рывки при нажатии на педаль газа
Загорание чека двигателя (ошибки P0300, P0301-P0304 – пропуски воспламенения)
Характерные "стреляющие" звуки из выхлопной системы

Этапы очистки контактов:

Снять минусовую клемму с аккумулятора

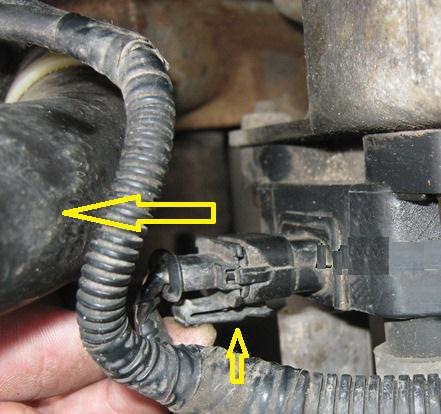

Отсоединить разъем от модуля зажигания (нажать на фиксатор)
Визуально оценить состояние контактов на колодке и модуле
Обработать контакты с двух сторон очистителем электрооборудования (WD-40, Liqui Moly Kontakt Reiniger)
Аккуратно протереть контакты безворсовой салфеткой
Повторно нанести защитный спрей-консервант
Подсоединить разъем до щелчка фиксатора

Критерии необходимости замены:

Состояние	Действие
Зеленый или белый налет, легкое потемнение	Очистка достаточна
Сильная коррозия, оплавление пластика	Требуется замена разъема/колодки
Обломанные или деформированные клеммы	Обязательная замена коннектора

Профилактические меры: Регулярно обрабатывайте разъем защитными составами при сезонном ТО, избегайте попадания воды на модуль при мойке двигателя, проверяйте плотность посадки колодки. Важно: Не используйте для очистки наждачную бумагу или абразивы – они повреждают защитное покрытие контактов.

Трещины на корпусе модуля: визуальный дефект

Трещины на корпусе модуля зажигания Калины (8 клапанов) возникают из-за перепадов температур, механических повреждений или старения пластика. Даже незначительные повреждения нарушают герметичность конструкции, открывая путь влаге и пыли во внутреннюю полость.

Образование трещин приводит к коррозии контактов, коротким замыканиям и нарушению изоляции высоковольтных элементов. Это провоцирует перебои в искрообразовании, особенно в условиях повышенной влажности или при попадании воды в подкапотное пространство.

Последствия и диагностика

Основные симптомы при повреждённом корпусе:

Пропуски зажигания на холодном двигателе или после мойки
Затруднённый запуск в сырую погоду
Видимые следы окисления на контактах катушек
Искрение на корпусе в темноте

Для подтверждения дефекта:

Снимите модуль с двигателя
Очистите корпус от грязи ветошью
Осмотрите углы и места креплений под ярким светом
Проверьте эластичность уплотнителей

Тип повреждения	Ремонтопригодность
Микротрещины (до 1 см)	Временная герметизация термостойким герметиком
Сквозные расколы	Требуется замена модуля

Важно! Даже мелкие трещины не подлежат надёжному восстановлению – пластик корпуса работает в экстремальных температурных условиях. Герметик рассматривается как временное решение до приобретения новой детали.

Тест искрообразования с помощью искрового тестера

Проверка искры – критически важный этап диагностики модуля зажигания на Калине 8 клапанов. Она позволяет объективно оценить способность системы генерировать высоковольтный разряд достаточной мощности для воспламенения топливной смеси. Отсутствие или слабость искры указывает на проблемы в цепи зажигания.

Искровой тестер имитирует нагрузку свечного зазора под давлением, создавая условия, близкие к реальным. В отличие от «дедовского» метода проверки искры на массу (который может повредить ЭБУ), тестер обеспечивает безопасную диагностику. Конструктивно представляет собой прозрачный корпус с электродами и регулируемым зазором, подключенный к высоковольтному проводу.

Порядок выполнения теста

Заглушите двигатель и снимите высоковольтный провод с 1-й свечи зажигания.
Подсоедините контакт искрового тестера к снятому проводу, а зажим «крокодил» – к надежной массе кузова (болт на двигателе).
Установите зазор на тестере в 4-5 мм (стандартное значение для проверки).
Попросите помощника кратковременно прокрутить стартером двигатель (3-5 секунд).
Визуально оцените искру внутри тестера через прозрачный корпус.

Результат теста	Интерпретация	Рекомендуемые действия
Яркая, устойчивая искра сине-фиолетового цвета с характерным треском	Модуль зажигания и цепи управления исправны	Проверять другие системы (топливо, компрессию, датчики)
Слабая искра (тонкая, оранжевая, прерывистая)	Недостаточная энергия искрообразования. Проблемы с модулем, питанием, ВВ проводами, ЭБУ	Диагностика цепей питания/управления модуля, проверка сопротивления ВВ проводов
Искра отсутствует полностью	Критическая неисправность модуля, обрыв цепи, отсутствие управляющих сигналов от ЭБУ, неисправность ДПКВ	Проверка предохранителей, целостности проводки, сигналов с ЭБУ, диагностика ДПКВ

Важные замечания: Всегда проверяйте все 4 цилиндра поочередно. Отсутствие искры только на одном выводе модуля указывает на его внутренний обрыв. Отсутствие искры на всех выводах требует диагностики цепей управления и питания модуля (контакты разъема, реле, предохранитель F17 (15А) в монтажном блоке). Избегайте длительной прокрутки стартером без пауз для предотвращения перегрева.

Временная замена модуля зажигания для диагностики методом подмены

Метод подмены – самый точный способ проверить работоспособность модуля зажигания (МЗ) на Калине с 8-клапанным двигателем при появлении характерных симптомов неисправности (троение, пропуски зажигания, рывки на разгоне, ошибки P0300-P0304). Его суть заключается во временной установке заведомо исправного модуля от аналогичного автомобиля или нового образца.

Этот подход позволяет быстро локализовать проблему: если после замены симптомы исчезают, виновником является старый МЗ. Если проблемы сохраняются, неисправность нужно искать в других компонентах системы зажигания (свечи, ВВ-провода, ДПКВ, ЭБУ) или топливоподачи.

Порядок выполнения временной подмены

Критически важно:

Работать на полностью остывшем двигателе во избежание ожогов.
Использовать строго исправный модуль, совместимый с двигателем ВАЗ-11183/11186 (8 клапанов).
Отсоединить минусовую клемму аккумулятора перед началом работ.

Последовательность действий:

Отключить аккумулятор (-клемма).
Снять декоративную пластиковую крышку двигателя (при наличии).
Отсоединить колодку жгута проводов от диагностируемого МЗ, нажав на фиксатор.
Выкрутить четыре гайки крепления модуля к головке блока цилиндров (ключ на 13).
Аккуратно извлечь старый модуль вместе с установленными в него высоковольтными проводами.
Установить исправный модуль на место, совместив его монтажные отверстия со шпильками на ГБЦ.
Затянуть гайки крепления равномерно с умеренным усилием.
Подключить колодку жгута проводов до щелчка фиксатора.
Подключить аккумулятор.
Запустить двигатель и проверить его работу на разных режимах (холостой ход, разгон).

Интерпретация результатов:

Двигатель работает ровно, симптомы пропали	→ Неисправен старый модуль зажигания. Требуется его замена.
Симптомы сохранились (троит, ошибки)	→ Модуль исправен. Диагностируйте свечи, ВВ-провода, ДПКВ, топливную систему, ЭБУ.

Важные замечания:

Не оставляйте временный модуль для постоянной эксплуатации без проверки надежности его крепления и контактов.
После возврата старого модуля или установки нового обязательно сбросьте ошибки ЭБУ сканером или отключением АКБ на 10-15 минут.
Метод подмены исключает необходимость сложной аппаратной диагностики МЗ и дает мгновенный результат.

Проверка сопротивления катушек зажигания мультиметром

Отсоедините электрический разъём от проверяемой катушки и демонтируйте её с двигателя. Переведите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом для первичной обмотки. Очистите контакты катушки от загрязнений для точного снятия показаний.

Прижмите щупы мультиметра к центральным выводам разъёма катушки (контакты 1A и 1B согласно маркировке). Зафиксируйте показания прибора: исправная первичная обмотка должна показывать 0.4–0.8 Ом. Значения за пределами этого диапазона указывают на обрыв или межвитковое замыкание.

Измерение вторичной обмотки

Переключите мультиметр на диапазон 20 кОм
Установите первый щуп в центральное отверстие катушки (зонд для свечи)
Приложите второй щуп к контакту 1A на разъёме
Считайте значение: норма для вторичной обмотки – 4.5–6.5 кОм

Проведите аналогичные замеры для всех катушек, сравнивая результаты. Расхождения между показаниями более 15% свидетельствуют о неисправности конкретной катушки. При отклонениях от нормы или межкатушечной разнице выполните замену дефектного элемента.

Обмотка	Диапазон мультиметра	Нормальное сопротивление	Точки замера
Первичная	0-200 Ом	0.4–0.8 Ом	Контакт 1A – 1B
Вторичная	0-20 кОм	4.5–6.5 кОм	Контакт 1A – свечной колпачок

Измерение напряжения питания на разъеме модуля зажигания

Проверка напряжения питания – обязательный этап диагностики модуля зажигания. Без стабильных 12 В от бортовой сети модуль не сможет формировать искру, даже если исправен внутренне. Измерения проводятся непосредственно на колодке проводов, идущих к модулю, при включенном зажигании.

Для работы потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном до 20 В. Предварительно проверьте состояние предохранителя F17 (15 А) в монтажном блоке салона, защищающего цепь питания модуля. Отказ этого предохранителя – частая причина отсутствия напряжения.

Порядок измерений

Отсоедините колодку проводов от модуля зажигания, нажав на фиксатор разъема.
Включите зажигание (положение ключа «ON»), не запуская двигатель.
Определите контакты питания и массы на разъеме:
- Контакт «1»: питание +12В (провод коричнево-белого цвета).
- Контакт «4»: масса (провод черного цвета).
Подключите щупы мультиметра: красный – к контакту «1», черный – к контакту «4».
Считайте показания прибора. Норма: 11.5-12.5 В.

Отклонения от нормы указывают на проблемы:

0 В	Обрыв цепи питания, неисправность реле/замка зажигания, перегорел F17
Менее 11 В	Плохой контакт массы, окисление клемм АКБ, недозаряд батареи

При отсутствии напряжения проверьте целостность проводов от разъема до предохранителя F17 и надежность «массы» (кузов/двигатель). Если питание в норме, но искры нет – модуль зажигания неисправен и требует замены.

Диагностика высоковольтных проводов перед осмотром модуля

Проверка ВВ-проводов выполняется в первую очередь из-за их более высокой вероятности выхода из строя по сравнению с модулем. Неисправности в проводке имитируют симптомы поломки катушки, но диагностируются проще и быстрее.

Отказ от этой процедуры приводит к необоснованной замене дорогостоящего модуля. Поврежденные провода вызывают утечку тока, что провоцирует перегрев катушки и её последующий отказ даже после установки нового компонента.

Методы проверки

Визуальный осмотр: Трещины, потертости изоляции, нагар на контактах, следы пробоя ("дорожки" сажи).
Замер сопротивления: Тестером проверяется каждый провод. Допустимый диапазон 3.5-10 кОм. Отклонение более 2 кОм между проводами или обрыв требуют замены.
Проверка "на искру": Свеча выкручивается, надевается на ВВ-провод, юбка прижимается к массе двигателя. При прокрутке стартером оценивается стабильность и цвет искры (ярко-голубая - норма, красная/оранжевая - слабая).
Диагностика в темноте: Запуск двигателя в полной темноте выявляет "свечение" (микроразряды) на поврежденной изоляции.

Признак неисправности	Последствие для модуля
Высокое сопротивление/обрыв провода	Перегрузка катушки, пробой изоляции
Утечка тока через изоляцию	Перегрев, выход из строя ключей управления
Неконтакт в колпачке	Повышенное напряжение на выходе катушки

Важно: Перед проверкой очистите провода и колодцы свечей от грязи. При демонтаже беритесь только за колпачок, не дёргайте за провод. Замену выполняйте комплектом.

Проверка свечей зажигания при подозрении на модуль

Перед демонтажем модуля зажигания необходимо тщательно проверить состояние свечей. Их неисправность (загрязнение, нагар, повреждение изолятора или электродов) часто имитирует симптомы поломки самого модуля – троение двигателя, пропуски воспламенения, снижение мощности.

Осмотр свечей позволяет исключить их влияние на работу системы зажигания. Проверка выполняется в строгой последовательности, чтобы корректно сопоставить состояние каждой свечи с работой конкретного цилиндра и избежать путаницы при дальнейшей диагностике модуля.

Порядок проверки свечей

Этапы работы:

Остановите двигатель и дайте ему остыть до безопасной температуры.
Пометьте высоковольтные провода и свечи (цифрами 1-4) согласно нумерации цилиндров (1-й – ближе к шкиву ГРМ).
Последовательно снимите каждый высоковольтный провод, аккуратно потянув за колпачок (не за сам провод!).
Извлеките свечи из колодцев с помощью свечного ключа.

Анализ состояния свечей:

Цвет нагара: Норма – светло-коричневый или серый. Масляный черный нагар, белый перегрев, красный (от топлива с присадками) – указывают на проблемы смесеобразования или охлаждения, не связанные с модулем.
Зазор: Проверьте щупом. Номинальный зазор для Калины 8кл – 1.0-1.13 мм. Увеличенный зазор или эрозия электродов требуют замены свечи.
Механические повреждения: Трещины на изоляторе, сколы керамики, сильная коррозия бокового электрода – свеча подлежит замене.
Загрязнение: Сильные отложения (сажа, масло, накипь) нарушают искрообразование.

Проверка искрообразования (осторожно!):

Вставьте проверенную и исправную свечу в колпачок высоковольтного провода.
Прижмите металлический корпус свечи к чистой массе двигателя (не на топливную рампу!).
Попросите помощника кратковременно включить стартер. На исправной свече должна наблюдаться яркая, устойчивая голубая искра между электродами.
Повторите для каждого цилиндра, используя одну и ту же заведомо исправную свечу.

Результат проверки искры	Возможная причина
Искра есть во всех цилиндрах	Модуль, вероятно, исправен. Ищите проблему в свечах (если родные неисправны), топливе, компрессии.
Нет искры в одном цилиндре	Проверьте ВВ провод этого цилиндра на пробой и обрыв. Если провод цел – высока вероятность неисправности канала в модуле зажигания.
Нет искры в двух цилиндрах (например, 1 и 4)	Типичный признак выхода из строя одной из катушек внутри двухвыводного модуля (пары цилиндров 1-4 или 2-3).
Искры нет ни в одном цилиндре	Проверьте питание и управляющие сигналы модуля зажигания, цепь ДПКВ, главное реле, ЭБУ. Неисправность самого модуля также вероятна.

Важно: Отсутствие искры на конкретном проводе при проверке заведомо исправной свечой указывает на проблему в высоковольтном проводе или соответствующем канале модуля зажигания. Наличие хорошей искры на всех проводах при проверке сменной свечой, но троение двигателя с родными свечами – однозначное основание для замены комплекта свечей.

Необходимые инструменты для ремонтных работ

Для диагностики, демонтажа и установки модуля зажигания на 8-клапанных двигателях Lada Kalina потребуется базовый набор инструментов. Работы выполняются в подкапотном пространстве при отключенной аккумуляторной батарее.

Подготовьте следующие приспособления и расходные материалы перед началом процедуры. Это исключит простои в процессе ремонта и обеспечит безопасность.

Основной комплект

Ключи и головки: Торцовый ключ на 13 мм, трещотка с удлинителем, головка на 10 мм.
Отвертки: Крестовая (PH2) и плоская (5 мм) для клеммных колодок.
Дополнительно: Плоскогубцы, нож для зачистки контактов, диэлектрическая смазка.

Вспомогательные материалы

Контактная паста или термопроводящая смазка
Диэлектрический очиститель контактов
Медиа-щетка для зачистки клемм
Ветошь для обезжиривания

Электрооборудование	Мультиметр для прозвонки цепи
Защита	Резиновые перчатки, защитные очки

Меры безопасности при работе с системой зажигания

Работа с высоковольтными компонентами требует строгого соблюдения правил электробезопасности. Напряжение в цепи может достигать 40 000 В, что создает риск получения электротравмы даже при кратковременном контакте.

Перед началом любых манипуляций с модулем зажигания или свечами необходимо обесточить систему. Обязательно отсоедините минусовую клемму аккумулятора и заизолируйте её во избежание случайного контакта.

Ключевые требования

Использование диэлектрических перчаток при проверке искрообразования
Запрет на запуск двигателя при отсоединённых высоковольтных проводах
Контроль чистоты контактов разъёмов (загрязнения вызывают утечку тока)
Проверка целостности изоляции проводов перед подключением нового модуля

Действие	Риск при нарушении
Касание элементов системы при работающем ДВС	Электротравма, выход из строя ЭБУ
Перепутывание высоковольтных проводов	Пробитая катушка, повреждение свечей
Применение недиагностированного БУ модуля	Выход из строя катализатора

Все подключения/отключения разъёмов выполняйте при выключенном зажигании
Используйте только инструмент с изолированными рукоятками
Храните запасные модули в антистатической упаковке

Отключение массы аккумулятора перед началом работ

Отключение отрицательной клеммы аккумулятора – обязательный этап перед любыми манипуляциями с модулем зажигания. Это исключает риск короткого замыкания при случайном контакте инструментов с токоведущими частями автомобиля. Нарушение данного правила может привести к выходу из строя электронных компонентов: ЭБУ, датчиков или самой катушки зажигания.

Процедура защищает не только оборудование, но и исполнителя: при работе с системой зажигания сохраняется опасность поражения электрическим током высокого напряжения. Убедитесь, что ключ зажигания извлечен из замка, а все потребители энергии (фары, магнитола) отключены перед снятием клеммы.

Порядок действий и ключевые предосторожности

Последовательность отключения массы:

Заглушите двигатель, извлеките ключ из замка зажигания
Найдите клемму "–" (отрицательную, черного цвета) на аккумуляторе
Ослабьте гайку крепления ключом на 10 мм
Аккуратно снимите клемму с токовывода, отведите провод в сторону
Изолируйте клемму тряпкой или резиновым колпачком для предотвращения случайного контакта

Критические правила безопасности:

Всегда снимайте первой отрицательную клемму, а подключайте ее последней
Не допускайте контакта металлических инструментов между "+" клеммой и кузовом
Проверяйте чистоту токовыводов и клемм перед обратной установкой

После подключения массы возможен сброс адаптаций ЭБУ: двигатель может кратковременно работать неровно. Избегайте резких нагрузок первые 5-10 км пробега для восстановления параметров самодиагностики.

Демонтаж декоративной крышки двигателя

Декоративная крышка скрывает модуль зажигания и другие компоненты двигателя, обеспечивая эстетичный вид подкапотного пространства. Для доступа к модулю зажигания необходима ее аккуратная разборка.

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры. Подготовьте чистую ветошь для очистки посадочных мест и проверьте целостность резиновых опор.

Пошаговая инструкция по снятию

Крепление осуществляется через 3-4 эластичные опоры из резины, зафиксированные на металлических шпильках ГБЦ:

Визуально определите расположение всех крепежных стоек (обычно по углам крышки)
Зафиксируйте крышку одной рукой в центральной части
Плавным вертикальным движением потяните вверх за ближайший угол, освобождая первую стойку
Повторите операцию для остальных креплений без перекоса детали
При закисании резины сбрызните стойки WD-40, избегая попадания на электропроводку

Важно: Категорически запрещено использовать отвертки для поддевания пластика – это гарантированно приведет к трещинам. Если крышка не снимается руками, прогрейте резиновые опоры строительным феном (60-70°C).

После демонтажа очистите контакты креплений и оцените состояние резиновых втулок. Поврежденные подушки подлежат замене – их маркировка указана в таблице:

Расположение	Артикул	Характеристики
Передняя левая	11180-1603080	Высота 35 мм, Ø 12 мм
Задняя правая	11180-1603081	Высота 40 мм, Ø 14 мм
Центральная	11180-1603079	Высота 25 мм, Ø 10 мм

Храните снятую крышку в вертикальном положении на ровной поверхности. Перед установкой протрите посадочные места от пыли и обработайте резиновые втулки силиконовой смазкой.

Освобождение фиксаторов разъема модуля зажигания

Фиксаторы разъёма модуля зажигания представляют собой пластиковые защёлки, расположенные по бокам колодки проводов. Их основная функция – обеспечение надёжного контакта и предотвращение самопроизвольного отсоединения при вибрациях. Для демонтажа модуля необходимо корректно расцепить эти фиксаторы, не повредив хрупкий пластик или контакты внутри разъёма.

Перед манипуляциями убедитесь в отсутствии загрязнений вокруг разъёма. Защёлки чувствительны к чрезмерному усилию – резкое нажатие или перекос могут привести к поломке фиксатора или трещине в корпусе колодки. Работайте в хорошо освещённом месте, предварительно отсоединив минусовую клемму АКБ.

Порядок действий

Визуально определите тип фиксаторов:

На Калине 8кл. чаще встречаются:
- Вертикальные язычки (прижимаются пальцами вниз)
- Горизонтальные рычажки (отводятся в стороны от центра разъёма)
Зажмите оба фиксатора одновременно:
Используйте большой и указательный пальцы. Не давите на провода или корпус колодки – только на подвижные части защёлок.
Потяните разъём на себя:
При правильно отпущенных фиксаторах колодка снимается с модуля плавным усилием. Если сопротивление ощутимо – проверьте полное отжатие защёлок.

Ошибка	Последствие	Профилактика
Отжим только одной защёлки	Перекос разъёма, заклинивание	Контроль синхронного нажатия
Применение отвёртки/пассатижей	Сколы пластика, обрыв фиксатора	Использование пальцев, очистка от грязи
Резкий рывок колодки	Повреждение контактов модуля	Плавное равномерное усилие

Отсоединение колодки с проводами от модуля

Перед началом работ убедитесь в наличии доступа к модулю зажигания и отключении минусовой клеммы аккумулятора. Проверьте отсутствие напряжения в бортовой сети для исключения короткого замыкания.

Осмотрите колодку на наличие загрязнений или следов окисления. При обнаружении проблем очистите контакты до начала демонтажа – это предотвратит возможные трудности при повторном подключении.

Порядок действий

Шаг 1: Найдите фиксатор колодки (обычно пластиковый язычок сверху или сбоку разъема).

Шаг 2: Нажмите пальцем на фиксатор до характерного щелчка, одновременно потянув корпус колодки от модуля. Не прикладывайте чрезмерное усилие к проводам!

Шаг 3: При затрудненном снятии используйте плоскую отвертку для аккуратного поддевания фиксатора:

Установите отвертку между корпусом колодки и модулем
Создайте легкий рычаг, нажимая на фиксатор
Избегайте деформации пластиковых элементов

Типичные ошибки:

Ошибка	Последствие
Резкое выдергивание за провода	Обрыв контактов, повреждение изоляции
Игнорирование фиксатора	Поломка крепления разъема
Использование металлических инструментов без изоляции	Короткое замыкание контактов

После снятия защитите разъем чистой ветошью или полиэтиленом для предотвращения попадания влаги и технических жидкостей.

Порядок снятия высоковольтных проводов

Правильное снятие высоковольтных проводов предотвращает повреждение контактов модуля зажигания и изоляции. Нарушение последовательности демонтажа может привести к пробою тока на массу и выходу из строя электронных компонентов системы зажигания.

Перед началом работ заглушите двигатель, отсоедините минусовую клемму аккумулятора и дождитесь остывания элементов подкапотного пространства. Убедитесь в отсутствии влаги на проводах и модуле зажигания.

Последовательность демонтажа

Зафиксируйте колпачки проводов маркировкой (цифры 1-4 на изоляции) для последующей правильной установки
Возьмитесь за защитный колпачок провода у основания, не допуская вытягивания за кабель
Плавно проверните колпачок на 30-45 градусов для разрушения возможного прикипания
Потяните колпачок строго вдоль оси контакта без перекоса
Повторите действия для остальных проводов в порядке 4 → 3 → 2 → 1

После демонтажа осмотрите контактные гнёзда модуля зажигания на предмет окислов. Проверьте целостность колпачков: трещины или следы пробоя требуют замены проводов. При установке соблюдайте обратную последовательность (1 → 2 → 3 → 4) до характерного щелчка фиксатора.

Выкручивание крепежных болтов модуля зажигания

Отключите минусовую клемму аккумулятора для исключения короткого замыкания и обесточивания системы. Демонтируйте пластиковый декоративный кожух двигателя (при наличии), получив доступ к верхней части модуля зажигания.

Снимите колодку проводов с разъёма модуля, предварительно отжав фиксатор. Аккуратно отсоедините все высоковольтные провода от свечных наконечников, запоминая их расположение (рекомендуется маркировка или фотофиксация).

Порядок откручивания болтов

Подготовьте инструмент: торцевой ключ или головку на 13 мм с удлинителем и воротком
Последовательно ослабьте четыре крепёжных болта модуля против часовой стрелки
При закисании резьбы:
- Обработайте соединения WD-40 или аналогичной смазкой
- Выдержите 10-15 минут для проникновения состава
- Применяйте рывковое усилие без перекоса ключа
Полностью выверните болты, сложите в ёмкость во избежание потери
Проверьте состояние резьбы в отверстиях ГБЦ и целостность шпилек

Параметр	Требование
Момент затяжки (при установке)	8-12 Н·м
Тип резьбы	М8×1.25
Рекомендуемая смазка	Медная паста или термостойкий герметик

Извлеките болты из посадочных отверстий вместе с шайбами. Если модуль "прикипел" к головке блока, аккуратно расшатайте корпус из стороны в сторону без применения ударных инструментов. Не допускайте падения демонтированных элементов в подкапотное пространство.

Извлечение корпуса модуля из посадочного места

Отсоедините высоковольтные провода от свечей зажигания, аккуратно потянув за колпачки. Зафиксируйте провода в стороне, чтобы они не мешали демонтажу.

Ослабьте крепёжные болты модуля зажигания (обычно 2 или 3 штуки) с помощью ключа на 13 мм. Полностью выкручивать болты не требуется – достаточно ослабить их на 5-7 оборотов.

Порядок извлечения

Снимите разъём питания с модуля, нажав на фиксатор и потянув корпус разъёма на себя
Окончательно выкрутите крепёжные болты и снимите шайбы
Возьмитесь за корпус модуля двумя руками, слегка покачивая из стороны в сторону
Плавно потяните модуль вверх без перекоса, контролируя усилие

Важные моменты: При закисании креплений обработайте резьбовую часть WD-40. Избегайте ударов по корпусу – кераминые элементы внутри чувствительны к механическим воздействиям. Если модуль "прикипел", используйте монтажную лопатку для аккуратного поддевания по периметру.

Типовая проблема	Решение при извлечении
Болты не проворачиваются	Прогреть соединение строительным феном (не более 150°C)
Корпус прилип к ГБЦ	Обработка контура силиконовой смазкой
Повреждение резьбы	Использование экстрактора для снятия обломанного болта

Очистка контактов разъема при загрязнениях

Загрязнение контактов разъема модуля зажигания – распространенная причина нестабильной работы двигателя на Калине (8 клапанов). Окислы, дорожная грязь или технические жидкости нарушают электрический контакт, что приводит к пропускам искрообразования, рывкам при разгоне и повышенному расходу топлива.

Процедура очистки требует минимального набора инструментов: крестовой отвертки для демонтажа модуля, ватных палочек или чистой ветоши, а также специализированного очистителя электронных контактов (например, Liqui Moly Kontakt Reiniger). Категорически запрещено использовать наждачную бумагу или абразивные материалы, повреждающие защитное покрытие контактов.

Последовательность работ:

Отсоединить минусовую клемму аккумулятора
Снять пластиковый декоративный кожух двигателя (при наличии)
Выкрутить два крепежных болта модуля зажигания
Аккуратно отстегнуть разъем, нажав на фиксатор
Осмотреть контакты на предмет:
- Белого или зеленого окисленного налета
- Масляных пятен
- Механических загрязнений (пыль, грязь)
Обильно нанести очиститель на ватную палочку
Обработать каждую клемму разъема круговыми движениями
Повторить очистку сухой ватной палочкой
Просушить контакты 5-7 минут
Смазать контакты токопроводящей смазкой (например, Molykote Electra)
Установить разъем на место до характерного щелчка фиксатора
Зафиксировать модуль болтами, подключить АКБ

Важно: При наличии коррозии, деформации контактов или оплавлении пластика разъема очистка не поможет – требуется замена колодки. После процедуры обязательно проверьте отсутствие ошибок двигателя через диагностический разъем OBD-II.

Продувка посадочной площадки сжатым воздухом

После тщательной механической очистки свечных колодцев и посадочной площадки модуля зажигания от крупных частиц грязи, влаги и масла, критически важным этапом является финальная продувка сжатым воздухом. Эта операция направлена на удаление мельчайших остатков загрязнений, пыли и влаги, невидимых глазу, которые могут нарушить электрический контакт или стать причиной утечки тока.

Продувка обеспечивает идеально чистую и сухую поверхность контакта между корпусом модуля зажигания и головкой блока цилиндров. Любые остаточные загрязнения или влага в этом месте могут привести к пробою высокого напряжения на массу, что проявляется как пропуски зажигания, троение двигателя или нестабильная работа на холостом ходу, даже при установке исправного модуля.

Правильная техника продувки

Для эффективной и безопасной продувки следуйте этим шагам:

Подготовьте оборудование: Используйте компрессор с ресивером или баллон со сжатым воздухом. Обязательно подключите пистолет с регулируемым соплом и влагоотделителем на воздушной магистрали.
Защитите соседние узлы: Перед продувкой накройте или аккуратно отодвиньте в сторону другие компоненты под капотом (датчики, разъемы, воздушный фильтр), чтобы под давлением не забить их пылью и не повредить.
Направьте струю воздуха:
- Точно направьте струю сжатого воздуха перпендикулярно в каждый свечной колодец по очереди.
- Особенно тщательно обработайте саму посадочную площадку (плоскость на ГБЦ, куда устанавливается модуль), уделяя внимание области вокруг каждого отверстия под свечу и месту расположения уплотнительного кольца модуля.
- Продуйте контакты высоковольтных проводов (если они снимались) и разъем питания модуля.
Контроль давления: Используйте умеренное давление воздуха. Чрезмерное давление может повредить уплотнители или загнать грязь глубже.
Проверка результата: После продувки визуально убедитесь, что площадка и колодцы абсолютно сухие и чистые. Не должно быть видно пыли, капель масла или влаги.

Критически важные предостережения:

Фактор	Рекомендация	Риск нарушения
Давление воздуха	2-4 атм (макс. 5-6 атм)	Повреждение уплотнений колодцев, катушек зажигания внутри модуля
Влагоотделитель	Обязателен!	Попадание масла/воды из компрессора на площадку, ухудшение контакта
Направление струи	Перпендикулярно поверхности	Раздувание грязи по моторному отсеку, неэффективная очистка
Защита катушек	Не направлять струю прямо в свечные колодцы под большим давлением	Механическое повреждение внутренних обмоток катушек модуля

Только после полной и качественной продувки можно приступать к установке нового или проверенного модуля зажигания. Пренебрежение этой операцией или ее некачественное выполнение часто сводит на нет весь предыдущий ремонт и приводит к повторному возникновению неисправности.

Выбор нового модуля зажигания: критерии подбора

При подборе нового модуля зажигания для Лада Калина с 8-клапанным двигателем первостепенное значение имеет точное соответствие техническим параметрам автомобиля. Несовместимость детали спровоцирует сбои в работе двигателя, повышенный расход топлива или полный отказ системы зажигания.

Обращайте внимание на производителя, каталожные номера и конструктивные особенности. Дешевые аналоги часто имеют сниженный ресурс и могут повредить смежные узлы двигателя из-за некорректного формирования искры.

Ключевые параметры выбора

Совместимость по VIN/модели
- Проверка соответствия каталожного номера: 2112-3705010-00 (оригинал), HIM-52 (Bosch)
- Подтверждение совместимости с двигателем ВАЗ-11183 (1.6L 8V)
Производитель и качество
- Оригинал (АвтоВАЗ) – оптимальная совместимость
- Премиум-бренды: Bosch, Bremi – увеличенный ресурс
- Бюджетные аналоги: Era, Fenox – контроль гарантии
Конструктивные особенности
- 4-контактный разъем с фиксатором
- Корпус с термостойким пластиком (до +150°C)
- Медные обмотки катушек (минимум 0.8 мм)

Порядок проверки перед покупкой:

Сверьте маркировку на корпусе с эталоном для вашего года выпуска
Осмотрите контакты на отсутствие окислов и деформации
Уточните гарантийный срок (рекомендуется не менее 12 месяцев)
Проверьте целостность упаковки и наличие сертификата

Производитель	Ресурс (тыс. км)	Особенности
АвтоВАЗ	60-80	Полная совместимость, средняя цена
Bosch	100+	Улучшенная изоляция, защита от влаги
ERA	40-50	Требует проверки качества партии

Подготовка контактов колодки к установке

Качество соединения колодки проводов с модулем зажигания напрямую влияет на стабильность искрообразования и работу двигателя. Окисленные или загрязненные контакты вызывают повышенное переходное сопротивление, ведущее к перегреву, потере энергии и пропускам воспламенения.

Перед подключением новой или старой колодки к модулю необходимо тщательно подготовить металлические клеммы внутри разъема. Пренебрежение этим этапом может свести на нет эффект от замены самого модуля или привести к повторному выходу его из строя.

Порядок обработки контактов

Визуальный осмотр: Проверьте штекеры на отсутствие глубокой коррозии, оплавления пластика или деформации пружинных фиксаторов. При критичных повреждениях колодку следует заменить.
Очистка от окислов:
- Обработайте контактные площадки мелкозернистой наждачной бумагой («нулевкой») или специальным ершиком для клемм.
- Удалите остатки абразива сжатым воздухом или мягкой кистью.
Обезжиривание: Протрите контакты безворсовой салфеткой, смоченной в очистителе электроники или изопропиловом спирте.
Защита от коррозии: Нанесите тонкий слой токопроводящей смазки (на основе меди или графита) или термостойкого диэлектрического герметика. Это предотвратит окисление и облегчит будущее отсоединение.

Ключевые моменты:

Не используйте для очистки маслосодержащие составы или ацетон – они разрушают пластик.
Убедитесь, что фиксатор колодки не сломан и надежно защелкивается на корпусе модуля.
Проверьте плотность прилегания клемм к штырькам модуля после соединения – отсутствие люфта критично.

Установка нового модуля в монтажное гнездо

Очистите посадочную площадку двигателя от грязи и следов старой термопасты ветошью. Нанесите тонкий равномерный слой термопасты КПТ-8 на тыльную сторону нового модуля (металлическую пластину) для улучшения теплоотвода. Излишки пасты удалите – толщина слоя не должна превышать 0.5 мм.

Аккуратно совместите штекер разъёма модуля с ответной частью колодки жгута проводов. Убедитесь в правильной ориентации корпуса относительно крепёжных отверстий. Слегка надавите на модуль до характерного щелчка фиксатора разъёма.

Фиксация модуля

Установите модуль в монтажное гнездо двигателя
Вручную наживите два крепёжных болта (М6)
Затяните болты крестовой отвёрткой или головкой на 10 в шахматном порядке
Момент затяжки – 8-12 Н·м. Перетяжка приведёт к деформации корпуса!

Подключите высоковольтные провода в строгом соответствии с маркировкой:

Цифра на колпачке	Номер цилиндра
1	Первый цилиндр
2	Второй цилиндр
3	Третий цилиндр
4	Четвёртый цилиндр

Проверьте надёжность посадки колпачков – они должны фиксироваться с чётким щелчком. Запустите двигатель для проверки работы системы зажигания. При отсутствии ошибок (мигания лампы Check Engine) и стабильных оборотах монтаж считается завершённым.

Затяжка крепежных болтов с требуемым моментом

Корректная затяжка болтов крепления модуля зажигания к головке блока цилиндров критична для обеспечения теплового контакта и предотвращения перегрева. Недостаточное усилие приводит к нарушению теплоотвода и деформации корпуса, а чрезмерное – к повреждению резьбы в алюминиевой ГБЦ или корпусных элементов узла.

Используйте динамометрический ключ с предустановленным значением момента, указанным в технической документации производителя (обычно в диапазоне 8-12 Н·м для большинства моделей Калина 8кл.). Последовательная затяжка по диагонали исключает перекос модуля и обеспечивает равномерное прилегание основания к поверхности ГБЦ.

Ключевые этапы затяжки

Очистите посадочное место на ГБЦ и болты от грязи/масла
Установите модуль зажигания, совместив крепежные отверстия
Вручную наживите все болты до соприкосновения шайб
Затягивайте крепеж крест-накрест в 2 этапа:
- Первый проход: 50% от номинального момента
- Второй проход: 100% момента с контролем динамометром

Тип соединения	Рекомендуемый момент (Н·м)	Риск нарушения
Болт М6 (сталь-алюминий)	8-10	Срыв резьбы в ГБЦ
Болт М8 (сталь-алюминий)	10-12	Деформация корпуса модуля

После монтажа визуально проверьте отсутствие зазоров между модулем и ГБЦ. Запустите двигатель и убедитесь в стабильной работе на всех режимах – посторонние шумы или вибрации указывают на необходимость повторного контроля момента затяжки.

Правильная последовательность подключения колодки проводов

Перед подключением колодки проводов к модулю зажигания Калины 8 кл. убедитесь в отсутствии повреждений контактов и изоляции. Проверьте соответствие цветовой маркировки проводов заводской схеме.

Обязательно отсоедините минусовую клемму аккумулятора перед началом работ. Используйте защитные перчатки для предотвращения случайного замыкания контактов.

Пошаговая процедура подключения

Совместите ключ-ориентир на колодке с пазом на разъёме модуля зажигания
Плотно прижмите колодку к модулю до характерного щелчка фиксатора
Проверьте надёжность крепления пластикового замка-защёлки
Убедитесь в отсутствии перегибов и натяжения проводов

Контакт	Цвет провода	Назначение
1	Коричневый	Управление катушкой 1-4 цилиндров
2	Коричнево-белый	Управление катушкой 2-3 цилиндров
3	Чёрный	Масса
4	Розовый	Питание +12V (через реле зажигания)

Установка высоковольтных проводов в правильном порядке

Порядок подключения высоковольтных проводов критичен для корректной работы двигателя. Нарушение последовательности вызовет пропуски зажигания, троение и повышенную вибрацию силового агрегата.

На модуле зажигания Калины 8 кл. выводы маркированы цифрами 1-4. Цилиндры двигателя нумеруются от шкива коленвала к коробке передач: №1 (ближе к приводу ГРМ), №2, №3, №4 (ближе к салону).

Схема подключения

Вывод катушки	Номер цилиндра
1	1
2	3
3	4
4	2

Алгоритм замены:

Зафиксируйте старую "распиновку" проводов перед демонтажем (фото или метки)
Снимайте провода по одному, сразу устанавливая новый на то же место
Проверьте плотность посадки наконечников в гнёзда катушки и свечей

Важные нюансы:

Не допускайте перегибов или контакта с горячими деталями
Проверьте изоляцию на отсутствие трещин после установки
При запуске двигателя слушайте равномерность работы цилиндров

Прокладка проводов для предотвращения повреждений

Правильная прокладка проводов модуля зажигания на Калине 8 клапанов критична для предотвращения коротких замыканий, обрывов и помех в работе системы. Небрежная укладка ведет к контакту с подвижными деталями, перетиранию изоляции о острые кромки кузова или перегреву от выпускного коллектора.

Маршрут проводки должен исключать провисание жгутов, натяжение при вибрации двигателя и пересечение с высокотемпературными зонами. Обязательна фиксация штатными клипсами или пластиковыми хомутами с шагом 15-20 см, особенно в местах изменения направления.

Ключевые правила монтажа

Основные требования к прокладке проводов:

Зазор между жгутом и выпускным коллектором – не менее 10 см
Обход вращающихся элементов (шкивов ГРМ, ремня генератора) с запасом 5-7 см
Изоляция мест пересечения с металлическими кромками пластиковыми гофрами или термостойкой лентой
Запрет на перекручивание проводов и излом под острым углом (минимальный радиус изгиба – 4 см)

При подключении разъемов к модулю зажигания избегайте напряжения на колодки – создайте петлю длиной 8-10 см для компенсации вибрации. Контролируйте отсутствие контакта с вибрирующими трубками ГУР или топливной магистралью.

Риск	Последствие	Метод защиты
Перетирание о кузов	Короткое замыкание	Установка резиновых втулок в отверстиях перегородки
Перегрев от коллектора	Плавление изоляции	Термостойкий экран или алюминиевая лента
Влага в контактах	Окисление клемм	Обработка разъемов смазкой-диэлектриком

После монтажа запустите двигатель и проверьте отсутствие дребезжания проводов на всех режимах работы. Рекомендуется дополнительно зафиксировать жгут нейлоновыми стяжками в зонах риска.

Возвращение декоративной крышки двигателя на место

Перед установкой тщательно очистите посадочные места на крышке и ГБЦ от пыли, масляных подтёков и загрязнений ветошью. Проверьте целостность резиновых демпферов и фиксаторов – повреждённые элементы требуют замены, иначе крышка будет вибрировать.

Убедитесь, что все коммуникации (тросы газа, вакуумные шланги, провода датчиков) аккуратно уложены в штатные каналы и не мешают монтажу. Сориентируйте крышку согласно заводским меткам – её пазы должны совпадать с направляющими штифтами на двигателе.

Порядок установки

Наденьте крышку на опорные шпильки ГБЦ, совмещая монтажные отверстия с резиновыми втулками.
Лёгким нажатием ладоней по периметру добейтесь полного прилегания по всему контуру до характерного щелчка фиксаторов.
Затяните крепёжные гайки/болты (при наличии) крестообразной схемой с усилием не более 8-10 Н·м – перетяжка деформирует пластик.

После монтажа проверьте отсутствие зазоров между крышкой и прокладкой клапанной крышки, особенно в зонах возле катушек зажигания. Запустите двигатель – посторонние стуки или дребезжание сигнализируют о неправильной фиксации.

Критичная ошибка	Последствие
Перекос при установке	Трещины в рёбрах жёсткости
Отсутствие демпферов	Вибрация и повреждение фиксаторов
Попадание проводов под уплотнение	Перетирание изоляции

Подключение аккумуляторной батареи после замены

Перед подключением новой или снятой АКБ убедитесь, что зажигание выключено, все потребители энергии (фары, магнитола, обогревы) деактивированы, а ключ извлечён из замка. Проверьте надёжность фиксации клемм на выводах новой батареи и отсутствие видимых повреждений корпуса или электропроводки автомобиля.

Строго соблюдайте последовательность подсоединения клемм: сначала наденьте и затяните положительную клемму (провод красного цвета, маркировка «+»), затем – отрицательную (чёрный провод, маркировка «-»). Использование динамометрического ключа (момент затяжки: 5–8 Н·м) предотвратит повреждение выводов и обеспечит стабильный контакт.

Адаптация систем после подключения

После подачи питания выполните следующие действия:

Включите зажигание на 10–15 секунд (без запуска двигателя) для инициализации электронных блоков.
Запустите двигатель, дайте ему поработать на холостых оборотах 3–5 минут.
Проверьте работу систем, зависящих от ЭБУ:
- Плавность холостого хода (отсутствие плавания оборотов).
- Корректность показаний приборной панели.
- Функционирование электроусилителя руля.

Важно! При срабатывании сигнализации или ошибках на панели приборов:

Проедьте 1–2 км на скорости 40–60 км/ч для калибровки датчиков.
Если предупреждения не исчезли, выполните сброс ошибок через диагностический разъяд OBD-II.

Типовая проблема	Решение
Двигатель глохнет после запуска	Повторная калибровка дроссельной заслонки (педаль газа в пол при выключенном зажигании на 10 сек.)
Не работает ЭУР	Вывернуть руль до упора влево/вправо для инициализации датчика угла поворота

Первичный пуск двигателя после установки модуля

Перед запуском тщательно проверьте надежность крепления модуля зажигания к двигателю и правильность подключения высоковольтных проводов к свечам согласно нумерации (1-4 цилиндры). Убедитесь, что электрический разъем модуля вставлен до характерного щелчка фиксатора и отсутствуют перегибы проводов. При наличии доступа к свечам, для дополнительной проверки, снимите наконечник одной из свеч, вставьте в него другую свечу, положите ее корпусом на массу двигателя и проверьте наличие искры при прокрутке стартером.

Поверните ключ зажигания в положение "ON" (зажигание включено) на 3-5 секунд, не запуская стартер. Это позволит бензонасосу создать необходимое давление в топливной рампе. После этого включите стартер и попытайтесь запустить двигатель. Стартер должен вращать коленвал уверенно, без заеданий. В норме двигатель должен запуститься в течение 5-7 секунд непрерывной прокрутки. Если запуск не произошел с первой попытки, сделайте паузу 10-15 секунд и повторите процедуру.

Контроль после запуска и возможные проблемы

Сразу после успешного запуска двигателя внимательно оцените его работу:

Стабильность холостого хода: Обороты должны плавно установиться в диапазоне 800-900 об/мин без скачков или падения.
Отсутствие вибраций: Двигатель не должен "троить" (работать с пропусками зажигания).
Звук работы: Прислушайтесь – не должно быть посторонних стуков, хлопков во впуск/выпуск или шипения.
Контрольные лампы: Лампа "Check Engine" должна погаснуть через 1-2 секунды после запуска.

Если двигатель не запускается или работает нестабильно, выполните следующие проверки:

Проблема	Причина / Проверка
Нет запуска, искра отсутствует	Проверьте питание и массу модуля, целостность разъема, ДПКВ (датчик положения коленвала)
Двигатель запускается и глохнет	Контроль подачи топлива, ДПДЗ (датчик положения дросселя), ДМРВ (датчик массового расхода воздуха)
Двигатель "троит"	Повторно проверьте порядок подключения ВВ проводов к свечам и к модулю, состояние свечей
Горит "Check Engine"	Считайте ошибки ЭБУ диагностическим сканером (часто P0300-P0304 - пропуски зажигания)

После устранения неполадок или успешного запуска дайте двигателю поработать на холостом ходу 5-10 минут, прогревая его до рабочей температуры. Следите за показаниями температуры охлаждающей жидкости и давлением масла. Совершите короткую тестовую поездку на малой скорости, обращая внимание на реакцию двигателя на педаль газа и отсутствие провалов. При появлении ошибок или неустойчивой работы проведите углубленную диагностику.

Контроль стабильности холостого хода

Стабильность холостого хода (ХХ) на Калине 8кл напрямую зависит от исправности модуля зажигания. Неправильное искрообразование нарушает работу цилиндров, вызывая колебания оборотов и вибрации. ЭБУ двигателя постоянно анализирует сигналы датчиков (ДПКВ, ДПДЗ, ДМРВ), пытаясь скорректировать холостой ход через РХХ или дроссельный узел, но при неисправностях модуля эти меры неэффективны.

Система самодиагностики может фиксировать ошибки, связанные с пропусками зажигания (например P0300-P0304), которые часто сопровождают нестабильность ХХ. Однако модуль зажигания редко вызывает прямые ошибки в ЭБУ, поэтому его проверка обязательна при плавающих оборотах, особенно на прогретом двигателе.

Диагностика и решения

Ключевые признаки неисправности модуля, влияющие на ХХ:

Самопроизвольное изменение оборотов (800-1200 об/мин) на прогретом моторе
Затрудненный запуск с последующими "провалами" на холостом ходу
Вибрации руля и кузова при работе на "нейтрали"
Резкое падение оборотов с риском заглохнуть при включении фар или кондиционера

Порядок проверки модуля:

Считать ошибки ЭБУ сканером (акцент на пропуски зажигания)
Проверить сопротивление катушек модуля (между выводами 1-4 и 2-3 цилиндров): норм 4.6-5.4 кОм
Осмотреть контакты разъема и высоковольтные провода на пробой
Протестировать искру на всех свечах с помощью разрядника

Решение проблем с ХХ:

Проблема	Действие
Обрыв катушки/пробой изоляции	Замена модуля в сборе
Окисление контактов/трещины в корпусе	Чистка разъемов или замена модуля
Неравномерный износ свечных каналов	Установка нового модуля со свечами и проводами

При замене модуля обязательно используйте термопасту для теплоотвода. После установки выполните адаптацию холостого хода: прогреть двигатель до 80°С, на 10 секунд включить печь на max, затем дать поработать на ХХ 3 минуты.

Проверка отсутствия ошибок с помощью сканера

Подключите совместимый диагностический сканер к разъёму OBD-II, расположенному под панелью приборов слева от рулевой колонки. Включите зажигание без запуска двигателя, активируйте ПО сканера и установите связь с ЭБУ двигателя.

Перейдите в раздел чтения ошибок ("DTC Codes" или "Коды неисправностей"). Убедитесь, что сканер распознал контроллер и корректно отображает VIN автомобиля. Зафиксируйте все сохранённые в памяти ошибки – даже если двигатель работает нормально, могут присутствовать устаревшие коды.

Анализ результатов сканирования

Отсутствие ошибок: Если блок управления не выявил неисправностей (статус "Ошибок не найдено"), модуль зажигания функционирует штатно. Исключите проблемы со смежными системами: топливоподачей или датчиками положения коленвала/распредвала.
Коды P0300-P0304: Указывают на пропуски воспламенения в цилиндрах. Требуется дополнительная проверка свечей, катушек и ВВ-проводов.
Ошибки P0350-P0354: Прямо указывают на неисправность цепей управления катушками зажигания или обрыв в их цепях. Проверьте разъёмы модуля и целостность проводки.

После устранения неполадок сотрите ошибки через меню сканера ("Clear Codes"). Запустите двигатель и выполните повторное сканирование – отсутствие повторного появления кодов подтвердит успешность ремонта.

Тест-драйв для оценки динамических характеристик

После замены или ремонта модуля зажигания обязателен контрольный тест-драйв. Он позволяет объективно оценить восстановление динамических параметров двигателя и выявить скрытые проблемы, незаметные на холостом ходу.

Тест-драйв проводят на прогретом до рабочей температуры двигателе. Маршрут должен включать участки с возможностью безопасного разгона, подъёмы и движение на крейсерской скорости.

Порядок и параметры проверки

Во время движения последовательно проверяют:

Резкий разгон с низких оборотов (1500-2000 об/мин): Отсутствие провалов, рывков или детонации (звонкого стука).
Плавное ускорение: Ровная тяга без подёргиваний на всех диапазонах оборотов.
Движение под нагрузкой: Стабильность работы при подъёме в гору на высокой передаче.
Работа на высоких оборотах: Отсутствие "отсечки" или плавания оборотов при длительном движении.
Реакция на педаль газа: Мгновенный отклик двигателя на нажатие/сброс газа.

Критерии успешного теста:

Параметр	Норма	Признак неисправности модуля
Разгон	Ровный, уверенный	Провалы мощности, рывки
Работа под нагрузкой	Стабильные обороты	Подергивания, троение
Высокие обороты	Плавный выход на максимум	Ограничение, "затухание"

Дополнительные наблюдения: Фиксируют стабильность холостого хода после остановки, отсутствие ошибок на приборной панели и равномерность выхлопа. Любое ухудшение динамики относительно нормального состояния авто требует повторной диагностики модуля и смежных систем.

Профилактика преждевременного выхода модуля зажигания Калины (8 кл.) из строя

Главной задачей профилактики является минимизация факторов, вызывающих перегрев и электрические перегрузки модуля зажигания. Регулярное внимание к смежным системам двигателя напрямую влияет на его ресурс.

Качественное топливо и исправные свечи критически важны для снижения нагрузки на катушки модуля. Необходимо строго соблюдать регламент обслуживания и избегать действий, провоцирующих скачки напряжения.

Ключевые профилактические меры

Качественные свечи зажигания и их своевременная замена:
- Используйте только рекомендованные производителем свечи с правильным калильным числом.
- Строго соблюдайте регламент замены (обычно 30 000 - 50 000 км, но сверяйтесь с мануалом). Изношенные или некачественные свечи увеличивают сопротивление в цепи, заставляя модуль работать с перегрузкой.
- При замене соблюдайте момент затяжки свечей. Перетяжка повреждает резьбу ГБЦ, недотяг ведет к потере компрессии и перегреву свечи.
Качество топлива и состояние топливной системы:
- Заправляйтесь на проверенных АЗС. Регулярное использование низкокачественного топлива приводит к детонации, калильному зажиганию и образованию нагара на свечах, что резко увеличивает нагрузку на модуль.
- Своевременно меняйте топливный фильтр.
- Следите за исправностью форсунок. "Льющие" форсунки вызывают переобогащение смеси и заливание свечей.
Контроль состояния высоковольтных проводов:
- Провода должны быть целыми, без трещин, потертостей изоляции, следов пробоя.
- Надежно зафиксированы в разъемах модуля и на свечах.
- Сопротивление проводов должно соответствовать норме (проверяется мультиметром). Пробивающие на "массу" провода создают экстремальную нагрузку на катушки модуля.
Чистота контактов и корпуса:
- Периодически проверяйте и при необходимости очищайте контакты разъема модуля от окислов и грязи. Плохой контакт вызывает нагрев и искрение.
- Следите, чтобы посадочное место модуля на двигателе было чистым. Грязь и масло ухудшают теплоотдачу.
- Никогда не мойте двигатель струей воды под высоким давлением! Это прямой риск залить разъем модуля и высоковольтные провода, что приведет к пробою и выходу из строя.
Диагностика и своевременное устранение неисправностей двигателя:
- Любые пропуски зажигания, троение, ошибки по цилиндрам (P0301-P0304) требуют немедленной диагностики. Работа модуля в условиях неисправности (например, с одной неработающей свечой) губительна для него.
- Своевременно устраняйте проблемы с датчиками (ДПКВ, ДПРВ, ДМРВ, лямбда-зонды), влияющими на формирование искры и состав смеси.
- Проверяйте состояние контура заземления двигателя. Плохая "масса" вызывает сбои в работе электронных компонентов, включая модуль зажигания.

Периодичность контроля ключевых элементов

Элемент	Что контролировать	Рекомендуемая периодичность
Свечи зажигания	Состояние электродов, зазор, нагар, износ	Каждые 15 000 - 20 000 км / По регламенту замены
Высоковольтные провода	Целостность изоляции, состояние наконечников, сопротивление	Каждые 20 000 - 30 000 км / При появлении симптомов
Разъем модуля зажигания	Чистота контактов, отсутствие окислов, надежность фиксации	При каждом ТО (10 000 - 15 000 км)
Посадочное место модуля	Чистота поверхности, отсутствие масла и грязи	При замене свечей / При появлении подтеков масла

Параметр	Свечи	ВВ-провода
Ресурс	30 000 км	50 000 км
Диагностика	Цвет электрода: светло-коричневый	Сопротивление: отклонение до 15% между цилиндрами

Список источников

При подготовке материала использовались специализированные технические документы и отраслевые издания, посвященные устройству и ремонту электрооборудования автомобилей LADA. Особое внимание уделялось официальным рекомендациям производителя и практическому опыту диагностики.

Ключевыми источниками послужили руководства по эксплуатации, профильные автомобильные форумы и справочные данные по типовым неисправностям систем зажигания. Актуальность информации подтверждена экспертами в области ремонта отечественных автомобилей.

Основные материалы

Официальное руководство по ремонту LADA Kalina (8-клапанные двигатели)
Технические бюллетени АвтоВАЗа по модулям зажигания
Диагностические таблицы неисправностей из сервисных мануалов
Архивы журналов "За рулём" и "Авторевю"
Протоколы испытаний модулей зажигания от НИИ Автоприборов
Тематические разделы форумов: Drive2 (LADA Kalina), Калина-клуб, LadaOnline
Видеоинструкции по замене от авторизованных сервисных центров
Методические пособия по автоэлектрике учебных центров СПО
