Модуль зажигания Opel Astra H - ремонт и замена
Статья обновлена: 18.08.2025
Исправная работа модуля зажигания критически важна для функционирования двигателя Опель Астра Н.
Выход из строя этого узла приводит к пропускам воспламенения, троению, потере мощности и невозможности запуска силового агрегата.
Статья содержит практические рекомендации по диагностике, ремонту и замене модуля зажигания на автомобилях семейства Astra H.
Основные признаки неисправности модуля зажигания
Модуль зажигания на Opel Astra H отвечает за формирование высоковольтных импульсов и их распределение по цилиндрам. Его выход из строя приводит к серьезным нарушениям работы двигателя, которые проявляются характерными симптомами.
Своевременное выявление этих признаков позволяет избежать полной остановки мотора и дорогостоящего ремонта других компонентов. Обратите внимание на следующие типичные симптомы, указывающие на проблемы с модулем.
Ключевые симптомы неисправности
- Двигатель троит на холостых оборотах - неравномерная работа, вибрации кузова, плавающие обороты.
- Провалы мощности при разгоне - рывки, дергания или "затыкание" при нажатии педали газа.
- Затрудненный запуск двигателя - длительная прокрутка стартером, особенно "на горячую".
- Повышенный расход топлива - следствие неэффективного сгорания смеси в цилиндрах.
- Хлопки в выхлопной системе - недогоревшее топливо воспламеняется в глушителе.
- Пропуски зажигания в одном или нескольких цилиндрах - диагностируется сканером (ошибки P0300-P0304).
- Потеря динамики - автомобиль плохо реагирует на газ, отсутствует тяга.
Важно: Перечисленные симптомы могут также указывать на неисправность свечей, катушек или топливной системы. Точная диагностика включает проверку искрообразования, сканирование ошибок и замер сопротивления обмоток модуля мультиметром.
Диагностика ошибок сканером OBD2: коды P0351-P0354
Ошибки P0351-P0354 указывают на неисправности цепей катушек зажигания цилиндров 1-4 соответственно. Эти коды фиксируются при отсутствии сигнала управления от ЭБУ, обрыве цепи или коротком замыкании. На Opel Astra H с двигателями Z14XEP/Z16XEP/Z18XEP это приводит к троению двигателя, провалам мощности и повышенной вибрации.
Диагностика требует проверки как самих катушек, так и сопутствующих элементов: проводки, разъемов и блока управления. Важно определить, является ли проблема локальной для одного цилиндра или системной. Начинать следует с визуального осмотра и измерения параметров цепи.
Порядок диагностики
- Считайте стоп-кадр ошибки для определения условий возникновения (обороты, нагрузка, температура)
- Проведите визуальный осмотр:

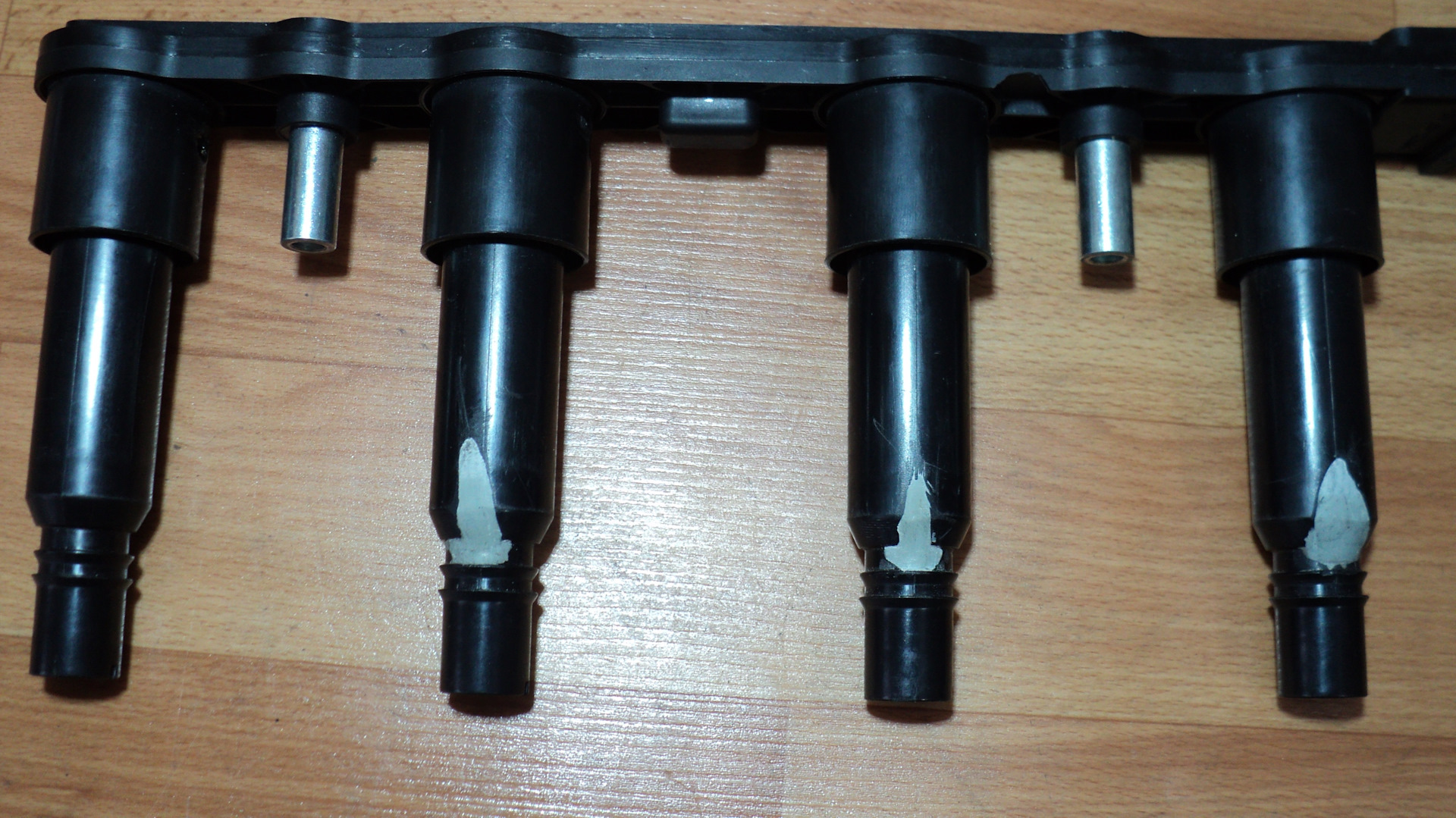

- Трещины или нагар на корпусе катушки
- Окисление контактов в разъемах
- Переломы проводов между ЭБУ и катушками
- Измерьте сопротивление мультиметром:
Параметр Норма для Astra H Отклонение Первичная обмотка 0.3-1.0 Ом Обрыв при ∞, КЗ при 0 Ом Вторичная обмотка 5-15 кОм Требует замены при ±20% - Проверьте питание и сигнал:
- Напряжение на пине +12V при включенном зажигании
- Импульсы управления на сигнальном проводе (проверка осциллографом)
- Поменяйте катушки местами между цилиндрами. Если ошибка переместилась – катушка неисправна
Распространенные причины ошибок:
- Пробитая катушка зажигания (особенно при попадании масла в свечные колодцы)
- Обломанные контакты в сером разъеме ЭБУ (расположен возле аккумулятора)
- Короткое замыкание в жгуте проводов из-за перетирания о кронштейны
- Выход из строя драйвера управления в ЭБУ
- Некорректный монтаж после предыдущего ремонта
Необходимые инструменты для замены модуля зажигания
Для самостоятельной замены модуля зажигания на Opel Astra H потребуется базовый набор инструментов. Подготовьте их заранее, чтобы не прерывать процесс ремонта.
Убедитесь в наличии защитных перчаток и очков – это предотвратит травмы при работе с электрооборудованием и мелкими деталями.
Основной комплект
- Торцевой ключ на 10 мм (для клеммы аккумулятора)
- Головка TORX T30 (крепление модуля зажигания)
- Трещотка или вороток с удлинителем
- Отвертка с плоским жалом (для фиксаторов разъемов)
Дополнительные приспособления
- Диэлектрическая смазка для контактов
- Щетка для очистки посадочного места
- Контрольная лампа или мультиметр
| Элемент | Назначение |
| Ветошь | Очистка загрязнений вокруг модуля |
| Пластиковый пинцет | Аккуратное извлечение колодок проводов |
Повышение безопасности работ: отсоединение клеммы аккумулятора
Отсоединение минусовой клеммы аккумуляторной батареи перед началом любых работ с модулем зажигания является обязательной процедурой. Это исключает риск возникновения короткого замыкания при случайном контакте инструментов с токопроводящими элементами системы зажигания или кузовом автомобиля.
Отсутствие напряжения в бортовой сети предотвращает повреждение электронных компонентов модуля зажигания, блока управления двигателем (ЭБУ) и связанных датчиков. Также исключается возможность самопроизвольного запуска двигателя или срабатывания подушек безопасности при манипуляциях с разъёмами и проводкой.
Правильная последовательность отключения
- Заглушите двигатель, извлеките ключ из замка зажигания и убедитесь, что все электропотребители (фары, магнитола) выключены.
- Наденьте защитные очки и диэлектрические перчатки (при наличии).
- Определите местонахождение аккумулятора (в подкапотном пространстве или багажнике) и найдите клеммы: отрицательная (-) обычно чёрная, помечена "NEG" или "–".
- Ослабьте гайку крепления минусовой клеммы с помощью ключа на 10 мм (реже на 8 мм или 13 мм).
- Снимите клемму с отрицательного вывода АКБ и надёжно зафиксируйте её в стороне от контакта с выводом или кузовом (например, отодвинув или обернув изоляцией).
- Убедитесь, что снятая клемма не может случайно коснуться вывода АКБ или металлических деталей кузова.
Дополнительные меры безопасности
- Не отсоединяйте первым плюсовую клемму – это значительно повышает риск короткого замыкания при касании ключом кузова.
- Перед снятием клеммы уберите все металлические предметы (кольца, браслеты, часы) с рук.
- Используйте только исправный инструмент с неповреждённой изоляцией рукояток.
- При длительных работах (более 30-60 мин) учитывайте возможный сброс настроек ЭБУ, магнитолы (заранее узнайте коды активации).
| Риск при несоблюдении | Последствие |
|---|---|
| Короткое замыкание "+" на массу | Искрение, оплавление проводов, возгорание, выход АКБ из строя |
| Подача напряжения на отключённый модуль | Повреждение транзисторов/микросхем модуля зажигания |
| Статический разряд | Сбои ЭБУ, выход из строя датчиков (ДПКВ, ДК) |
| Случайное касание клеммы | Неконтролируемый запуск стартера, движение автомобиля |
Снятие пластиковой защитной крышки двигателя
Для доступа к модулю зажигания необходимо демонтировать пластиковую крышку, закрывающую верхнюю часть двигателя. Эта операция требует осторожности во избежание повреждения крепежных элементов или самой детали.
Убедитесь, что двигатель остыл перед началом работ. Подготовьте набор отверток или торцевых ключей в зависимости от типа креплений вашей модели.
Порядок демонтажа
- Определите тип креплений:
- Пластиковые защелки по периметру
- Винты Torx T25/T30 в углах
- Резиновые демпферы (на 1.8 л двигателях)
- Откройте капот и зафиксируйте его надежной опорой
- Очистите стыки крышки от грязи щеткой
- Последовательно освободите крепления:
- Для защелок: нажмите в центр колпачков отверткой
- Для винтов: выкрутите крепеж против часовой стрелки
- Приподнимите крышку вверх, отсоединяя резиновые втулки (если есть)
- Извлеките деталь, избегая контакта с датчиками и проводами
Важно: не прилагайте чрезмерных усилий при снятии. Если крышка "заклинила", проверьте не пропущенные крепления. Храните демонтированный элемент на ровной поверхности тыльной стороной вниз.
Фотографирование разъемов для правильной сборки
Перед отсоединением проводов от модуля зажигания сделайте детальные фотографии всех разъемов. Это исключит ошибки при обратной сборке, так как неправильное подключение приведет к сбоям в работе двигателя или полному отказу системы зажигания. Каждая фотография должна четко фиксировать положение коннекторов относительно гнезд на корпусе модуля.
Снимайте разъемы под разными углами, акцентируя внимание на цветовой маркировке проводов, форме ключей-фиксаторов и ориентации защелок. Особое внимание уделите разъему управления катушками зажигания (обычно 4-контактный) и контакту питания (часто красный провод). Задокументируйте расположение мелких элементов: резиновых уплотнителей, фиксирующих клипс, защитных колпачков.
Порядок действий
- Очистите разъемы от грязи щеткой перед съемкой
- Сфотографируйте общий план подключенного модуля
- Запечатлейте каждый коннектор крупным планом с двух ракурсов: сверху и сбоку
- Отметьте на фото стрелками (в редакторе) ключевые ориентиры:
- Цветовые метки проводов
- Фиксаторы-защелки
- Паз для монтажного ключа
- Проверьте читаемость надписей и номеров на разъемах
Важные нюансы:
Используйте макрорежим камеры для съемки мелких деталей. Если телефон плохо фокусируется – положите рядом линейку для масштаба. Дублируйте фото на второй носитель (облако, ПК) сразу после съемки. При сборке сверяйте не только провода, но и характерный щелчок при полной посадке коннектора.
Порядок отсоединения высоковольтных проводов катушек
Перед манипуляциями с высоковольтными компонентами системы зажигания убедитесь в отключении отрицательной клеммы аккумуляторной батареи. Это исключает риск случайного запуска двигателя и поражения электрическим током. Работайте только на остывшем двигателе во избежание ожогов.
Визуально идентифицируйте катушки зажигания и подключенные к ним провода. На двигателях Z14XEP/Z16XEP (1.6/1.8 л) катушки установлены попарно над свечными колодцами, на моторах A16XER/A18XER (1.6/1.8 л) – индивидуально на каждой свече. Обратите внимание на маркировку проводов (цифры/цвета), чтобы сохранить последовательность подключения при сборке.
Пошаговая процедура демонтажа
- Очистка зоны работ: Продуйте катушки и колодцы проводов сжатым воздухом. Удаление грязи предотвратит ее попадание в свечные колодцы.
- Осмотр фиксаторов: На колодцах проводов присутствуют пластиковые защелки (1-2 шт. на разъем). Аккуратно подденьте их тонкой отверткой или пальцем до характерного щелчка освобождения.
- Правильный захват: Беритесь рукой только за защитный резиновый колпачок провода у основания разъема. Запрещено тянуть за сам провод – это повредит токоведущую жилу.
- Демонтаж: Плавно раскачивайте колпачок из стороны в сторону с одновременным вытягиванием строго вертикально вверх. Резкие рывки или перекосы приведут к поломке пластмассовых элементов.
- Маркировка: Немедленно пометьте отсоединенный провод биркой или изолентой с номером цилиндра (соответствие: 1 – ближе к ремню ГРМ, 4 – к коробке передач).
- Изоляция: Если провода сняты для длительного хранения, закройте их колпачки и клеммы катушек чистыми сухими тряпками.
При установке проводов соблюдайте обратную последовательность: подключите их в соответствии с маркировкой до щелчка фиксаторов, начиная с 1-го цилиндра. Контролируйте плотность посадки колпачков на клеммы катушек – зазоры вызовут пробой изоляции.
Демонтаж электрических разъемов катушек зажигания
Отсоединение разъемов требует внимательности для предотвращения повреждения хрупких пластиковых фиксаторов. Предварительно рекомендуется обесточить систему, сняв отрицательную клемму аккумулятора. Убедитесь в отсутствии грязи вокруг разъемов перед началом работ.
Фиксаторы разъемов на катушках зажигания Astra H обычно имеют язычковый механизм. Для доступа к труднодосягаемым элементам может потребоваться демонтаж декоративной крышки двигателя. Избегайте приложения излишней силы при отсоединении.
Последовательность действий
- Определите тип фиксатора на разъеме:
- Верхний прижимной язычок (распространенный вариант)
- Боковые защелки (реже встречаются)
- Зафиксируйте корпус катушки пальцем для исключения перекоса
- Пальцем или тонкой плоской отверткой:
- Придавите центральную часть фиксатора вниз (для верхнего язычка)
- Разожмите боковые усики (при наличии боковых защелок)
- Потяните корпус разъема строго вдоль оси контактов
- При сопротивлении повторно проверьте положение фиксатора
После демонтажа сразу защитите разъемы от попадания масла или влаги чистыми заглушками. Осмотрите контактные группы на предмет окисления или деформации штырей. Не допускается подъем разъема за провода – это ведет к обрыву проводников.
Выкручивание крепежных болтов катушек зажигания
Отсоедините высоковольтные провода от катушек зажигания, аккуратно потянув за защитные колпачки. Убедитесь, что двигатель остыл во избежание ожогов, а клемма "минус" аккумулятора отсоединена для предотвращения короткого замыкания.
Визуально определите расположение крепежных элементов – на двигателях Z16XEP/XER используется один болт на катушку, на A16XHT/A20DTH два крепежных элемента. Подготовьте торцовую головку на 7 мм или TORX T30 в зависимости от модификации.
Технология демонтажа
Выполняйте операции последовательно для каждой катушки:
- Очистите посадочные места от грязи сжатым воздухом
- Установите инструмент строго перпендикулярно головке болта
- Плавно сорвите крепёж без перекоса шлицов
- Извлекайте болты полностью после 4-5 оборотов
| Тип двигателя | Кол-во болтов | Тип крепежа |
|---|---|---|
| Z16XEP/XER | 1 | Болт M6 |
| A16XHT/A20DTH | 2 | TORX T30 |
При обнаружении коррозии или закисания нанесите WD-40, выждите 10 минут. Не применяйте ударные инструменты – возможен срыв резьбы в алюминиевом ГБЦ. Сложные случаи требуют прогрева креплений строительным феном до 150°C.
Аккуратное извлечение катушек из свечных колодцев
Перед демонтажем убедитесь, что двигатель остыл до безопасной температуры, чтобы избежать ожогов и повреждения пластиковых элементов. Очистите пространство вокруг катушек от крупного мусора сжатым воздухом или мягкой щёткой, предотвращая попадание загрязнений в цилиндры.
Отсоедините электрический разъём каждой катушки, нажав на фиксатор и аккуратно потянув за корпус колодки. Не дёргайте за провода – это может повредить контакты или проводку. Осмотрите состояние разъёмов и уплотнительных колец на предмет трещин или пересыхания.
Пошаговый процесс демонтажа
- Ослабьте крепёжные болты (если предусмотрены конструкцией) с помощью торцевого ключа подходящего размера. Обычно это болты T30 или 8-10 мм.
- Покачивающими движениями извлекайте катушку, взявшись за корпус у основания. Не прилагайте вертикальных усилий – вы можете сломать кераминый изолятор.
- При закисании элемента:
- Нанесите WD-40 или аналогичный очиститель вокруг посадочного места
- Оставьте на 10-15 минут для проникновения
- Проворачивайте катушку вокруг оси с минимальным усилием
- Извлекайте деталь строго вертикально, контролируя усилие. Если сопротивление критическое – остановитесь и повторите обработку.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Резкий рывок | Облом керамического наконечника в колодце | Использовать съёмник при заклинивании |
| Перекос при извлечении | Повреждение резинового уплотнителя | Контролировать параллельность оси цилиндра |
| Загрязнение колодца | Падение КПД новой катушки | Закрывать отверстия чистой ветошью |
После извлечения сразу закройте свечные колодцы чистыми ветошями или заглушками – это предотвратит попадание влаги, пыли или посторонних предметов в цилиндры. Проверьте состояние контактных пружин внутри катушек и посадочных мест на свечах.
Визуальная проверка высоковольтных проводов на повреждения
Тщательно осмотрите каждый высоковольтный провод по всей длине, начиная от катушки зажигания до свечных наконечников. Проверка проводится при выключенном зажигании и отсоединенных проводах от элементов системы. Обращайте внимание на участки перегибов возле держателей и вблизи горячих деталей двигателя.
Используйте фонарь для выявления микротрещин, особенно в условиях плохой освещенности. Проворачивайте провода в местах соединения с наконечниками – расслоение резины или следы пробоя часто скрыты под фиксаторами.
Ключевые признаки повреждений
- Трещины или порезы: Нарушение изоляции даже на 2-3 мм вызывает утечку тока.
- Вздутия и потертости: Локальные изменения диаметра указывают на внутренний обрыв жилы.
- Окалина или белые следы: Характерные метки пробоя ("дорожки") на поверхности изоляции.
- Жесткость/хрупкость: Утрата эластичности свидетельствует о старении резины.
- Нагар на контактах: Черные точки внутри наконечников – признак плохого соединения.
Важно: Осмотрите колпачки свечных проводов – трещины у основания металлических клемм часто не видны без снятия защитных гофр.
| Повреждение | Последствие | Срочность замены |
|---|---|---|
| Глубокие трещины | Пропуски зажигания под нагрузкой | Немедленно |
| Затвердевшие наконечники | Нестабильный холостой ход | В течение недели |
| Легкие потертости | Риск пробоя при влажности | Планово |
Осмотр посадочных мест катушек и свечных колодцев
Тщательно осмотрите резиновые уплотнители на каждой катушке зажигания на предмет микротрещин, надрывов или затвердевания резины. Проверьте целостность защитных колпачков, которые надеваются на свечи – любые повреждения приведут к утечке искрового разряда и пропускам воспламенения. Обратите внимание на наличие масляных пятен или следов пробоя в виде характерных черных дорожек на поверхности катушек.
Исследуйте свечные колодцы в головке блока цилиндров с помощью фонарика. Убедитесь в отсутствии скопления моторного масла, охлаждающей жидкости или влаги на дне колодцев. Проверьте внутренние стенки на наличие нагара, коррозии или повреждений резьбовых отверстий для свечей. Особое внимание уделите состоянию резиновых уплотнителей клапанной крышки вокруг колодцев – протечки масла через них критичны для изоляции.
Ключевые этапы диагностики
- Оценка состояния уплотнений: Затвердевшие или деформированные сальники катушек требуют замены
- Контроль чистоты контактов: Окисление или загрязнение металлических контактов в разъемах нарушает сигнал
- Проверка геометрии: Искривление посадочных плоскостей катушек ведет к неплотному прилеганию
| Проблема | Последствия | Решение |
|---|---|---|
| Масло в свечных колодцах | Пробой изоляции, троение двигателя | Замена сальников клапанной крышки |
| Трещины на колпачках катушек | Утечка высокого напряжения | Установка ремкомплекта или новых катушек |
| Коррозия контактов | Нарушение управления искрообразованием | Очистка контактной группы, обработка WD-40 |
При обнаружении масла в колодцах обязательно устраните причину его появления перед установкой новых катушек. Используйте компрессор для продувки колодцев от пыли и влаги после извлечения старых свечей. Проверьте зазор электродов свечей – отклонение от 1.0-1.2 мм ухудшает работу системы.
Отсоединение разъема питания модуля зажигания
Перед началом работ убедитесь в отключении отрицательной клеммы аккумулятора для предотвращения короткого замыкания. Найдите модуль зажигания в подкапотном пространстве – он расположен над двигателем и имеет характерные высоковольтные провода или индивидуальные катушки на каждом цилиндре.
Идентифицируйте пластиковый разъем питания с пучком проводов, подключенный к корпусу модуля. Внимательно осмотрите фиксатор разъема – большинство моделей Astra H оснащено предохранительным язычком или защелкой, требующей активации перед отсоединением.
Процедура демонтажа
- Нажмите пальцем на пластмассовый фиксатор (обычно расположен сверху разъема) до характерного щелчка
- Обхватите корпус разъема всей ладонью, избегая приложения усилий к проводам
- Покачивайте соединитель из стороны в сторону с одновременным плавным вытягиванием от модуля
Критически важно: недопустимо использовать отвертки или монтировки для поддевания – это гарантированно сломает фиксаторы. При закисании контактов обработайте соединение очистителем электрооборудования WD-40 и выждите 3-5 минут перед повторной попыткой.
| Типовая проблема | Решение |
| Фиксатор не отщелкивается | Проверить наличие скрытого запорного механизма (иногда требуется поддеть отверткой с тонким жалом) |
| Разъем прикипел к контактам | Прогреть феном до 60-70°C для размягчения уплотнителей |
После извлечения осмотрите контактные группы на предмет окисления или деформации. Рекомендуется защитить разъем от влаги полиэтиленовым пакетом до установки нового модуля. При монтаже нового компонента соединение должно защелкнуться с отчетливым звуком – это подтвердит правильную посадку.
Выкручивание крепежных болтов модуля зажигания
После отключения электрических разъемов переходите к демонтажу крепежных элементов модуля зажигания. Для этого потребуется набор головок с трещоткой и удлинителем, чаще всего используется головка на 10 мм, но точный размер зависит от конкретного двигателя Astra H.
Все крепежные болты расположены по периметру корпуса модуля и утоплены в специальные посадочные колодцы. Перед откручиванием тщательно очистите шляпки болтов от грязи щеткой, чтобы избежать повреждения граней инструментом.
Пошаговая процедура демонтажа
- Зафиксируйте удлинитель в головке и установите инструмент строго перпендикулярно шляпке болта
- Плавно вращайте трещотку против часовой стрелки без рывков
- При затрудненном откручивании обработайте резьбу проникающей смазкой WD-40
- Поочередно выкрутите все болты (обычно 4 или 6 штук в зависимости от модификации)
- Складывайте извлеченные болты в отдельную емкость во избежание потери
Важно: не прикладывайте избыточное усилие при закисших болтах – при срыве резьбы потребуется ремонт головки блока цилиндров. Если болт проворачивается, аккуратно подцепите его снизу монтажной лопаткой.
| Тип крепежа | Распространенные проблемы | Способ решения |
|---|---|---|
| Болт M6×1.0 | Закоксовывание резьбы | Прогрев термофеном + смазка |
| Болт M8×1.25 | Срыв шлицов | Экстрактор Torx |
Снятие старого модуля зажигания с мотора
Перед началом работ убедитесь, что двигатель полностью остыл, а аккумуляторная батарея отсоединена. Подготовьте необходимый инструмент: торцевой ключ на 10 мм, крестовую отвертку и защитные перчатки.
Очистите поверхность модуля зажигания от грязи и масла сжатым воздухом или щеткой. Это предотвратит попадание мусора в цилиндры после демонтажа.
Пошаговая процедура демонтажа
- Отсоедините электрический разъем:
- Нажмите на фиксатор разъема
- Потяните колодку проводов вверх
- Выкрутите крепежные болты:
- Используйте торцевой ключ 10 мм
- Снимите два монтажных болта по бокам корпуса
- Извлеките модуль из посадочного места:
- Возьмитесь за корпус двумя руками
- Покачивая из стороны в сторону, плавно потяните вверх
- Избегайте перекоса при извлечении
Сразу после демонтажа закройте отверстия в ГБЦ чистой ветошью. Проверьте состояние контактных площадок и колодцев на двигателе – при наличии коррозии обработайте поверхности WD-40.
Очистка посадочной поверхности модуля от грязи
Грязь, масляные пятна и окислы на контактной площадке головки блока цилиндров нарушают теплопередачу и электрический контакт модуля зажигания с двигателем. Это приводит к перегреву катушек, пропускам зажигания, повышенному расходу топлива и преждевременному выходу детали из строя. Качественная очистка поверхности – обязательный этап при замене или диагностике модуля.
Перед началом работ снимите модуль зажигания, отсоединив разъемы управления и высоковольтные провода согласно схеме двигателя. Визуально оцените состояние посадочного места: обратите внимание на следы коррозии, затвердевшие отложения, остатки старой термопасты или уплотнительных материалов. Убедитесь в отсутствии механических повреждений привалочной плоскости.
Порядок очистки поверхности
Используйте следующие материалы и инструменты:
- Специализированный обезжириватель (например, ABRO или LIQUI MOLY)
- Мягкую неметаллическую щетку (пластиковую/нейлоновую)
- Чистые безворсовые салфетки (микрофибра или технические)
- Деревянный или пластиковый скребок (для стойких загрязнений)
- Механическая обработка: Аккуратно удалите крупные частицы грязи и отслоившиеся окислы скребком, избегая царапин на алюминиевой поверхности.
- Нанесение очистителя: Распылите обезжириватель на привалочную плоскость головки блока, выдержите 3-5 минут для растворения отложений.
- Обработка щеткой: Круговыми движениями обработайте поверхность щеткой, уделяя внимание зонам вокруг крепежных отверстий.
- Удаление остатков: Протрите площадку салфетками до полного устранения загрязнений и следов химии. Поверхность должна быть матовой и сухой.
Важно! Не используйте абразивные материалы (наждачную бумагу, металлические щетки), бензин или ацетон – они повреждают металл и оставляют токопроводящие частицы. После очистки нанесите тонкий слой термопроводящей пасты (например, КПТ-8) перед установкой нового модуля – это обеспечит оптимальный теплоотвод.

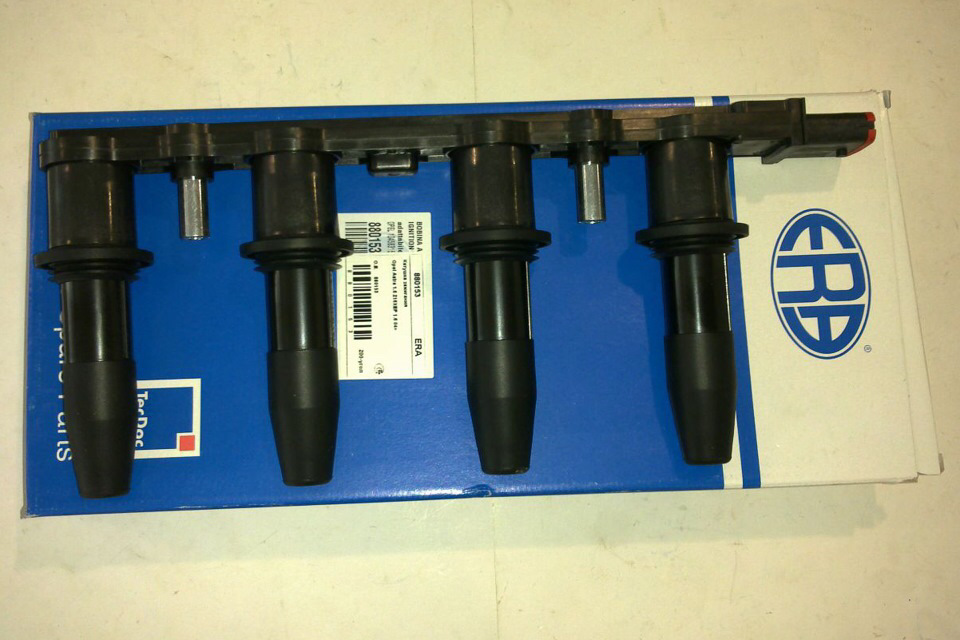

Сравнение характеристик старого и нового модуля
При замене модуля зажигания на Opel Astra H ключевое значение имеет анализ отличий между оригинальной деталью и её аналогами или обновлёнными версиями. Старые узлы часто демонстрируют снижение эффективности из-за естественного износа внутренних компонентов и термоусталости материалов.
Новые модули отличаются усовершенствованной конструкцией, обеспечивающей стабильность искрообразования во всём диапазоне оборотов двигателя. Производители устраняют типовые слабые места предшественников, такие как перегрев транзисторов или коррозия контактов, что напрямую влияет на долговечность.
Ключевые отличительные параметры
| Характеристика | Старый модуль | Новый модуль |
|---|---|---|
| Теплоотвод | Алюминиевый радиатор малой толщины | Усиленный медный теплораспределитель |
| Защита от влаги | Частичное резиновое уплотнение | Герметичный корпус с силиконовыми прокладками |
| Ресурс катушек | ~80 000 км | ~120 000 км |
| Электронные компоненты | Устаревшие MOSFET-транзисторы | IGBT-транзисторы с улучшенным охлаждением |
Принципиальные улучшения в новых версиях:
- Подавление помех - Усиленные экранирующие фильтры предотвращают сбои ЭБУ
- Точность синхронизации - Микропроцессорная коррекция угла опережения (±0.1°)
- Энергопотребление - Снижение нагрузки на генератор на 15-20%
Важно: Качественные аналоги должны соответствовать заводским параметрам искры:
- Минимальное напряжение вторичной цепи: 28 кВ
- Длительность искрового разряда: 1.8-2.3 мс
- Сопротивление изоляции: >100 МОм
Установка нового/отремонтированного модуля на место
Перед установкой убедитесь, что поверхность на головке блока цилиндров в зоне контакта с модулем очищена от грязи и остатков старой термопасты. Нанесите тонкий равномерный слой новой термопроводящей пасты на металлическую площадку модуля зажигания – это критически важно для отвода тепла.
Аккуратно совместите разъемы высоковольтных проводов с соответствующими гнездами на модуле, соблюдая исходную маркировку цилиндров (обычно номера указаны на корпусе модуля). Избегайте перегибов проводов и проверьте надежность фиксации каждого наконечника до характерного щелчка.
Ключевые этапы монтажа
- Установите модуль строго вертикально над посадочным местом, совместив монтажные отверстия со шпильками головки блока.
- Наживите гайки крепления вручную, исключая перекосы. Затягивайте их крестообразно динамометрическим ключом с моментом 8-10 Н·м (перетяжка может повредить корпус).
- Подключите электрический разъем блока управления: нажмите на фиксатор, полностью вставьте колодку до защелкивания.
После установки обязательно выполните проверку в следующем порядке:
- Визуально убедитесь в отсутствии зазоров между модулем и ГБЦ.
- Запустите двигатель, прослушайте работу на всех режимах – посторонние щелчки или троение указывают на ошибки монтажа.
- Просканируйте систему на наличие ошибок OBD-сканером (коды P0300-P0304 требуют перепроверки соединений).
| Параметр | Норма | Ошибка монтажа |
| Зазор под модулем | Отсутствует | Локальные щели |
| Поведение двигателя | Ровный холостой ход | Вибрация, пропуски зажигания |
| Коды неисправностей | P0000 | P030X, P035X |
Затяжка крепежных болтов с рекомендуемым моментом
Правильная затяжка болтов крепления модуля зажигания критически важна для обеспечения надежного электрического контакта и предотвращения повреждений корпуса или посадочных мест. Недостаточный момент приведет к ослаблению соединения и нарушению работы системы, а чрезмерный – к срыву резьбы или деформации деталей.
Используйте только исправный динамометрический ключ с соответствующим диапазоном измерений. Перед установкой новых болтов или катушек тщательно очистите резьбовые отверстия в головке блока цилиндров от грязи и остатков старой смазки. Нанесите на резьбу небольшое количество медной смазки или специальной антифрикционной пасты (если это разрешено производителем), избегая попадания на контактные поверхности.
Рекомендуемые моменты затяжки
| Элемент крепления | Момент затяжки (Нм) |
|---|---|
| Болты крепления модуля зажигания к ГБЦ (основные) | 8–10 |
| Болты/гайки крепления кронштейна модуля | 10–12 |
| Болты крепления индивидуальных катушек зажигания | 7–9 |
Порядок затяжки:
- Предварительно наживите все болты вручную до упора без перекоса.
- Затягивайте крепеж крест-накрест (если болтов несколько) в 2-3 этапа, постепенно увеличивая усилие до номинального значения.
- После монтажа проверьте отсутствие зазоров между модулем/катушками и посадочной плоскостью ГБЦ.
Предупреждения:
- Никогда не используйте ударные инструменты (пневмогайковерт).
- Не применяйте старые болты с поврежденной резьбой или срывом граней.
- Соблюдайте специфичные значения момента для вашего двигателя (сверьтесь с мануалом).
Подключение разъема питания модуля зажигания
Перед подключением разъема питания модуля зажигания на Opel Astra H убедитесь в полном отключении минусовой клеммы аккумулятора. Проверьте целостность контактов в колодке и отсутствие следов коррозии, окисления или механических повреждений на проводах.
Тщательно сопоставьте ключ-ориентир на корпусе разъема с пазом на посадочном гнезде модуля. Неправильная ориентация может привести к поломке фиксатора или повреждению контактных групп.
Порядок подключения
- Совместите разъем с гнездом модуля зажигания, соблюдая правильную ориентацию по направляющим
- Плавно нажмите на корпус колодки до характерного щелчка фиксатора
- Проверьте надежность крепления – легким усилием потяните разъем от модуля
- Визуально убедитесь в полном прилегании корпуса без перекосов и зазоров
После подключения зафиксируйте жгут проводов штатными креплениями во избежание натяжения или контакта с подвижными деталями двигателя. Только после этого допускается подключение аккумуляторной батареи и проверка работоспособности системы зажигания.
Установка катушек в правильные цилиндры
После снятия старого модуля зажигания или при замене отдельных катушек критически важно установить каждую новую катушку зажигания строго на предназначенный для нее цилиндр двигателя Opel Astra H. Несоблюдение этого правила приведет к немедленным и серьезным проблемам в работе двигателя.
На модуле зажигания Astra H каждый выход для высоковольтного провода (или сама катушка, если это индивидуальные катушки) четко промаркирован цифрой, соответствующей номеру цилиндра. Эти цифры обычно нанесены на пластиковый корпус модуля или непосредственно на корпус каждой катушки в виде рельефного знака или цифры в кружке.
Соответствие цилиндров и катушек
Нумерация цилиндров двигателя Opel Astra H (бензиновые двигатели Z14XEP, Z16XEP, Z18XER, Z20LER и др.) стандартна:
- Цилиндр №1: Ближайший к ремню/цепи ГРМ (к приводному шкиву).
- Цилиндр №2: Следующий за первым по направлению к маховику (коробке передач).
- Цилиндр №3: Третий от шкива.
- Цилиндр №4: Ближайший к маховику/КПП.
Катушка с маркировкой "1" должна стоять строго над свечой цилиндра №1, катушка "2" - над цилиндром №2, и так далее. Провода высокого напряжения (если они используются, а не индивидуальные катушки) также должны соединять соответствующие выходы модуля со свечами правильных цилиндров.
| Цилиндр Двигателя | Маркировка Катушки/Выхода на Модуле | Расположение (от шкива ГРМ) |
| №1 | 1 | Первый (ближе к шкиву) |
| №2 | 2 | Второй |
| №3 | 3 | Третий |
| №4 | 4 | Четвертый (ближе к КПП) |
Дополнительная проверка: Электрический разъем модуля зажигания также имеет метки (обычно цветные точки или цифры) на колодке и/или на самом модуле. Совмещение этих меток гарантирует правильность подключения электрической части, но не отменяет необходимости правильной физической установки катушек по номерам цилиндров.
Важно: Установка катушки не на свой цилиндр вызовет перебои в работе двигателя (троение), загорится Check Engine, возможны пропуски зажигания в конкретных цилиндрах и повреждение каталитического нейтрализатора из-за попадания в него несгоревшего топлива. Перед окончательной сборкой всегда визуально убедитесь, что маркировка на катушках соответствует номеру цилиндра, под которым они установлены.
Затяжка болтов крепления катушек зажигания
Момент затяжки болтов фиксации катушек зажигания критичен для надежного контакта и предотвращения утечек тока. Превышение усилия приводит к повреждению посадочного колодца в головке блока цилиндров или корпуса катушки, а недостаточное усилие вызывает вибрацию, нарушение искрообразования и пробой изолятора.
Используйте динамометрический ключ с предварительно выставленным значением, указанным производителем. Для двигателей семейства Z14XEP/Z18XER/Z20LER Astra H стандартный момент составляет 8–10 Н·м (Ньютон-метров). Перед установкой очистите резьбовые отверстия от грязи и масла.
Порядок выполнения затяжки
- Установите катушку в посадочное место, совместив направляющие штифты.
- Вручную наживите крепежный болт до соприкосновения шайбы с поверхностью.
- Приложите динамометрический ключ перпендикулярно плоскости головки болта.
- Плавно увеличивайте усилие до характерного щелчка ключа.
- Не докручивайте болт после срабатывания ограничителя.
Важно: Заменяйте болты при наличии следов коррозии или деформации резьбы. Используйте оригинальные крепежные элементы (артикул Opel 11588842) или аналоги с классом прочности не ниже 8.8.
Подключение электрических разъемов катушек зажигания
Перед подключением разъемов к новым катушкам визуально проверьте состояние контактных групп и фиксаторов. Убедитесь в отсутствии следов коррозии, загрязнений или механических повреждений на штырьках катушек и в гнёздах разъёмов.
Совмещайте разъёмы с катушками строго по уникальной форме корпуса – неправильная ориентация может повредить контакты. При соединении должен быть слышен чёткий щелчок фиксирующей защёлки, подтверждающий полную посадку.
- Начинайте с цилиндра №1 (ближайшего к ремню ГРМ), последовательно продвигаясь к цилиндру №4
- Аккуратно надавите на корпус разъёма до срабатывания замка-фиксатора
- Проверьте надёжность крепления лёгким подёргиванием провода
- Убедитесь, что провода не натянуты и не контактируют с горячими поверхностями
| Цвет провода | Назначение | Типичное расположение |
| Красный/жёлтый | Питание +12V | Центральный контакт |
| Коричневый | Масса | Крайний левый контакт |
| Синий/белый | Сигнал ЭБУ | Крайний правый контакт |
После установки всех разъёмов запустите двигатель для проверки отсутствия пропусков зажигания. Контролируйте работу на всех режимах, особенно под нагрузкой.
Надевание высоковольтных проводов по маркировке
Каждый высоковольтный провод модуля зажигания Opel Astra H имеет уникальную маркировку, соответствующую номеру цилиндра двигателя. Эти обозначения нанесены непосредственно на изоляцию проводов в виде цифр 1, 2, 3, 4. Строгое соблюдение соответствия маркировки провода и номера цилиндра критично для правильной работы двигателя.
На модуле зажигания выводы также промаркированы цифрами 1, 2, 3, 4. Установка провода на неправильный вывод модуля или к несоответствующей свече зажигания приведет к перебоям в работе мотора, пропускам воспламенения и резкому падению мощности. Перед подключением убедитесь в чистоте контактов на модуле и свечах.
Порядок подключения проводов
- Отсоедините минусовую клемму аккумулятора для исключения случайного запуска двигателя.
- Очистите маркировки на проводах и модуле зажигания от грязи при необходимости.
- Снимите старые провода (при замене), потянув за защитный колпачок, а не за сам провод.
- Подключите провод с маркировкой "1" к выводу "1" на модуле зажигания и к свече 1-го цилиндра.
- Повторите для проводов 2, 3, 4, соблюдая идентичность маркировки на проводе, выводе модуля и номере цилиндра.
- Зафиксируйте провода в штатных держателях для исключения контакта с подвижными частями или горячими поверхностями.
Важно: Нумерация цилиндров двигателя Astra H:
| Цилиндр 1 | Ближайший к ремню ГРМ/шкиву коленвала |
| Цилиндр 2 | Следующий за первым по направлению к коробке передач |
| Цилиндр 3 | Третий от шкива коленвала |
| Цилиндр 4 | Ближайший к коробке передач |
После установки обязательно проверьте надежность посадки колпачков на свечах и выводах модуля. Затяните клемму АКБ и произведите пробный запуск двигателя. Отсутствие ошибок по пропускам зажигания (P0301-P0304) подтвердит правильность подключения.
Установка защитной крышки двигателя
Убедитесь, что модуль зажигания и высоковольтные провода полностью подключены, а поверхность посадочного места крышки очищена от загрязнений и масляных пятен. Проверьте целостность резиновых уплотнений по периметру крышки – поврежденные элементы снизят защиту от влаги и пыли.
Совместите монтажные отверстия крышки со шпильками на двигателе, аккуратно наживите пластиковые гайки вручную до соприкосновения с поверхностью. Избегайте перекоса – крышка должна лежать ровно без зазоров по всему контуру.
Ключевые этапы фиксации
- Затяните гайки крест-накрест динамометрическим ключом с усилием 5-7 Н·м
- Проверьте отсутствие защемления проводов и шлангов под крышкой
- Убедитесь в правильной фиксации защелок возле воздушного фильтра
После установки запустите двигатель и визуально проконтролируйте крышку на предмет вибрации. Категорически запрещается использовать поврежденные гайки или прикладывать чрезмерное усилие при затяжке – это приведет к деформации крепежных столбиков.
Подключение клеммы аккумулятора
После завершения работ с модулем зажигания восстановите питание бортовой сети, правильно подсоединив клеммы аккумулятора. Начинайте с положительной клеммы (+), обозначенной красным цветом и символом "ПЛЮС". Совместите её с соответствующим выводом батареи и плотно затяните фиксирующий болт гаечным ключом до полной неподвижности контакта. Избегайте перекоса клеммы во избежание повреждений.
Переходите к отрицательной клемме (-), маркированной чёрным цветом и символом "МИНУС". Установите её на штатное место и аналогично надёжно зафиксируйте. Убедитесь в отсутствии контакта металлического корпуса клеммы с другими элементами подкапотного пространства. После подключения визуально проверьте отсутствие искрения и надёжность крепления обеих клемм при лёгком покачивании рукой.
Последовательность действий при подключении
- Положительная клемма (+): Наденьте на соответствующий вывод, затяните ключом до упора
- Отрицательная клемма (-): Установите на место, зафиксируйте с аналогичным усилием
- Проверьте изоляцию проводов от острых кромок кузова
- Убедитесь в отсутствии контакта минусовой клеммы с топливными магистралями
| Параметр | Требование |
|---|---|
| Момент затяжки | 5–7 Н·м |
| Инструмент | Рожковый ключ на 10 мм |
| Контрольный признак | Невозможность провернуть клемму руками |
При первом включении зажигания после подсоединения дождитесь завершения инициализации систем (5–10 секунд) перед запуском двигателя. Если на панели приборов сохраняются ошибки, выполните сброс путём временного снятия минусовой клеммы на 15 минут. При появлении искр или треска немедленно обесточьте цепь и проверьте правильность подключения полярности.
Стирание ошибок памяти блока управления двигателем
После замены или ремонта модуля зажигания на Opel Astra H необходимо очистить память блока управления двигателем (ЭБУ) от зафиксированных ошибок. Это позволяет системе начать работу с "чистой" настройки и оценить корректность функционирования нового узла. Невыполнение процедуры может привести к сохранению ложных ошибок или некорректной работе силового агрегата.
Стирание диагностических кодов выполняется через диагностический разъем OBD-II с использованием специализированного оборудования. Для проведения операции потребуется совместимый сканер: мультимарочный прибор (например, Launch, Autocom) или оригинальный дилерский инструмент Opel Tech2. Программное обеспечение должно поддерживать протоколы управления ЭБУ двигателя GM.
Порядок действий
- Заглушите двигатель и включите зажигание в положение "ON" (без запуска мотора).
- Подключите диагностический сканер к 16-контактному разъему OBD-II, расположенному под панелью приборов со стороны водителя.
- Выберите в меню сканера раздел "Блок управления двигателем" (Engine Control Module).
- Перейдите в подменю "Диагностические коды неисправностей" (DTC - Diagnostic Trouble Codes).
- Активируйте функцию "Стереть коды ошибок" (Clear DTC/Codes Erase). Подтвердите операцию при запросе системы.
- Дождитесь сообщения об успешном завершении процедуры (обычно 10-30 секунд).
- Перезагрузите ЭБУ: выключите зажигание на 60 секунд, затем включите повторно.
Важные нюансы:
- Проверьте аккумулятор - напряжение должно быть не ниже 12.4 В для предотвращения сбоев при стирании.
- После очистки обязательно выполните тест-драйв (15-20 минут в разных режимах нагрузки) для повторной диагностики системы.
- Если ошибки появляются вновь - проведите дополнительную диагностику цепи зажигания и смежных систем (ДПРВ, катушки, форсунки).
| Типичные ошибки модуля зажигания | Код P0xxx |
| Неисправность катушки цилиндра 1-4 | P0351-P0354 |
| Обрыв/короткое замыкание цепи управления | P2301-P2304 |
| Сбои вторичной цепи зажигания | P0300-P0304 |
При отсутствии профессионального сканера можно временно снять клемму с аккумулятора на 30 минут, но этот метод менее эффективен - часть ошибок сохраняется в энергонезависимой памяти ЭБУ. Для гарантированного удаления всех кодов и адаптационных параметров используйте аппаратную диагностику.
Запуск двигателя и проверка стабильности работы
После установки модуля зажигания подключите клемму аккумулятора, вставьте ключ в замок зажигания и переведите его в положение «ON». Дождитесь завершения инициализации системы (потухание контрольных ламп), затем запустите двигатель, удерживая ключ 2-3 секунды. При первом запуске после замены возможны кратковременные пропуски зажигания – это нормально при адаптации ЭБУ.
Проследите за поведением двигателя в течение первых 30 секунд: стабильность оборотов холостого хода (700-900 об/мин для бензиновых модификаций), отсутствие хлопков во впускном/выпускном коллекторе или вибраций. Зафиксируйте любые отклонения: плавающие обороты, троение, загорание индикатора Check Engine.
Диагностика работоспособности
Выполните проверку в двух режимах:
- Холостой ход: Прогрейте двигатель до рабочей температуры (90°C). Контролируйте:
- Ровную работу без скачков оборотов
- Отсутствие ошибок P0300-P0304 (пропуски зажигания)
- Нормальное напряжение на катушках (13.5-14.8V через OBD-сканер)
- Под нагрузкой: Совершите тестовую поездку:
- Разгонитесь до 60 км/ч на 3-й передаче
- Резко выжмите акселератор – двигатель должен отзываться без провалов
- Проверьте работу на высоких оборотах (4000-5000 об/мин)
| Параметр | Норма | Отклонение |
|---|---|---|
| Обороты ХХ | 750±50 об/мин | Колебания >100 об/мин |
| Вибрация | Отсутствует | Рывки, дребезжание |
| Разгон | Плавный | Провалы, детонация |
Важно: При обнаружении нестабильности немедленно заглушите двигатель и проверьте: надежность соединения разъема модуля, целостность проводов датчика коленвала (индукционный зазор 0.5-1.5 мм), состояние свечных колодцев (отсутствие влаги). Повторная диагностика сканером обязательна – ошибки типа P0351 (неисправность первичной/вторичной цепи) указывают на брак модуля или некорректный монтаж.
Проверка отсутствия пропусков зажигания на разных режимах
Запустите двигатель и прогрейте до рабочей температуры (80-90°C). Используйте диагностический сканер для активации режима мониторинга пропусков зажигания через меню "Данные в реальном времени". Обратите внимание на параметры P0300 (общие пропуски), P0301-P0304 (пропуски по конкретным цилиндрам).
Проведите тестирование на трёх ключевых режимах: холостой ход (800-900 об/мин), средние обороты (2000-2500 об/мин) и под нагрузкой (3500-4000 об/мин с резким нажатием педали газа). Фиксируйте показания счетчиков пропусков на каждом этапе.
Критерии оценки и действия при обнаружении
Нормальные показатели:
- Значения P0300-P0304 должны оставаться в пределах 0-5 за интервал измерения
- Отсутствие хаотичных скачков параметров при изменении нагрузки
Типичные проблемы:
| Режим работы | Признак неисправности | Возможная причина |
| Холостой ход | Рост пропусков в одном цилиндре | Неисправная катушка, свеча, нагар |
| Средние обороты | Скачкообразное увеличение P0300 | Трещины в изоляторах, пробой бронепроводов |
| Под нагрузкой | Резкий рост пропусков во всех цилиндрах | Деградация модуля зажигания, низкое давление топлива |
При выявлении отклонений выполните дополнительные проверки:
- Сравните параметры работы цилиндров через сканер (время открытия форсунок, коррекции топливоподачи)
- Произведите визуальный осмотр высоковольтных элементов на предмет трещин и следов пробоя
- Проверьте сопротивление бронепроводов (номинал 4-8 кОм)
Список источников
При выполнении работ, связанных с модулем зажигания Opel Astra H, крайне важно опираться на проверенную техническую информацию. Неверные действия могут привести к повреждению электронных компонентов или нарушению работы двигателя.
Следующие источники предоставляют детальные инструкции по диагностике, ремонту и замене узла, основанные на специфике конструкции данного автомобиля. Все материалы учитывают особенности систем Z16XEP, Z18XER и других двигателей линейки.
- Официальное руководство по ремонту Opel Astra H (издательство Robert Bosch GmbH)
- Технический мануал GM TIS (GlobalTIS) по системам зажигания
- Бортжурналы и практические кейсы с форума Opel Club Russia
- Диагностические таблицы и схемы компонентов в каталоге AutoData
- Видеоинструкции по демонтажу катушек зажигания на платформе YouTube
- Статьи о типовых неисправностях ICS в журнале "Автоэлектроника и компоненты"
- Раздел по электрическим схемам в справочнике "Opel Astra H. Устройство, обслуживание" (изд. Третий Рим)
