Монтаж электровентилятора на УАЗ

Статья обновлена: 18.08.2025

Штатный вентилятор системы охлаждения с механическим приводом на УАЗ часто не справляется с экстремальными нагрузками. Это приводит к перегреву двигателя в условиях бездорожья, пробок или жаркого климата.

Электрический вентилятор решает эту проблему: он работает только при достижении критической температуры, снижает нагрузку на двигатель и экономит топливо. Автономное управление гарантирует стабильный тепловой режим силового агрегата независимо от оборотов.

В этой статье вы узнаете: как подобрать комплектующие, рассчитать оптимальную производительность кулера, правильно установить датчик температуры и подключить электрическую схему с предохранителями. Отдельное внимание уделим нюансам монтажа в подкапотном пространстве УАЗ.

Инструменты и материалы для монтажа системы охлаждения

Подготовка комплектующих и оборудования – обязательный этап перед установкой электровентилятора. Отсутствие нужных позиций приведет к простоям и риску некорректной сборки.

Точный набор зависит от выбранной схемы подключения (через реле или напрямую) и модели вентилятора, но базовый перечень универсален. Все элементы должны соответствовать техническим требованиям автомобиля УАЗ.

Ключевые материалы

• Электровентилятор охлаждения – новый или исправный б/у агрегат подходящих габаритов и производительности
• Комплект проводов – медные, сечением не менее 2,5 мм² (основные силовые линии)
• Предохранитель и держатель – номинал согласно мощности вентилятора (обычно 20-40А)
• Реле управления – 4-контактное (30/40А), для защиты цепи включения
• Термовыключатель/датчик температуры – с порогом срабатывания 85-92°C на включение, 78-85°C на выключение
• Клеммы и коннекторы – "мама"/"папа", кольцевые, ножевые (изолированные)
• Термоусадочная трубка/изолента – для герметизации соединений
• Хомуты пластиковые/металлические – крепление проводки и корпуса вентилятора

Необходимые инструменты

1. Набор гаечных ключей и головок (размеры под крепеж УАЗ)
2. Кусачки и кримпер для обжима клемм
3. Стриппер (устройство для снятия изоляции с проводов)
4. Паяльник с припоем и флюсом (опционально, для надежной фиксации контактов)
5. Дрель со сверлами (если требуется создание новых монтажных отверстий)
6. Тестер/мультиметр – для проверки цепи и диагностики
7. Фонарь – обеспечение видимости в подкапотном пространстве

Дополнительно	Назначение
Диэлектрическая смазка	Защита клемм от окисления
Болты, гайки, шайбы	Резервный крепеж при замене штатного
Термостойкий герметик	Уплотнение мест установки датчика

Демонтаж штатного вентилятора с механическим приводом

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и случайного запуска двигателя. Убедитесь в наличии доступа к креплениям вентилятора и муфте, при необходимости демонтируйте воздушный фильтр или ослабьте ремень генератора для увеличения рабочего пространства.

Ослабьте натяжение приводного ремня помпы и генератора, используя регулировочную планку или ключ на 13-17 мм (в зависимости от модели двигателя). Снимите ремень со шкива вентилятора, запомнив схему его установки – это критично для последующего монтажа электропривода.

Последовательность демонтажа

1. Крепеж кожуха: выкрутите 3-4 болта (ключ 10 мм), фиксирующих пластиковый кожух вентилятора. Аккуратно извлеките его, избегая деформации.
2. Снятие муфты:
   • Зафиксируйте шкив газовым ключом через мягкую прокладку
   • Открутите центральную гайку крепления муфты (ключ 32-36 мм) против часовой стрелки
   • Снимите шайбу и стопорную пластину
3. Извлечение вентилятора: снимите крыльчатку вместе с муфтой, приложив умеренное усилие вдоль оси вала. При закисании используйте съемник или легкие удары резиновой киянкой через деревянную проставку.
4. Демонтаж шкива: открутите 4 болта крепления шкива к помпе (ключ 12 мм). Извлеките шкив, сохраняя комплектующие для возможной установки электропривода.

Внимание: проверьте состояние подшипника помпы при снятом шкиве – люфт или течь антифриза требуют замены узла. Очистите посадочные места от грязи и остатков герметика металлической щеткой.

Снятие заводского кожуха вентилятора

Отключите клеммы аккумулятора для предотвращения короткого замыкания. Слейте охлаждающую жидкость в чистую ёмкость через сливные пробки радиатора и блока цилиндров.

Снимите защитный кожух вентилятора, последовательно открутив крепёжные болты по периметру конструкции. Обратите внимание на точки фиксации к водяному насосу и кронштейнам радиатора.

Ключевые этапы демонтажа

1. Отсоединение приводного ремня:
   Ослабьте натяжной болт генератора, снимите ремень со шкива помпы и коленвала.
2. Демонтаж вентиляторной муфты:
   Фиксируйте болт шкива водяного насоса гаечным ключом, открутите центральную гайку крепления вентилятора против часовой стрелки.
3. Извлечение кожуха:
   Аккуратно расшатайте пластиковый кожух, отсоединив нижние резиновые демпферы от кузовных пазов. Выведите конструкцию вверх через моторный отсек.

Проверьте посадочные места на радиаторе после демонтажа – при наличии трещин или деформаций потребуется восстановление поверхности перед установкой электровентилятора.

Тип крепежа	Инструмент	Примечание
Болты кожуха (8-10 мм)	Головка с трещоткой	Используйте магнитный удлинитель
Центральная гайка вентилятора (32-36 мм)	Торцевой ключ	Левая резьба на некоторых моделях
Демпферы	Плоская отвёртка	Не повредите резиновые втулки

Подготовка места для установки радиатора

Тщательно очистите посадочную площадку в моторном отсеке от грязи, масляных пятен и ржавчины. Используйте металлическую щётку и обезжириватель, чтобы обеспечить идеальный контакт поверхности с новым радиатором. Проверьте целостность крепёжных проушин и при необходимости восстановите резьбу метчиком.

Демонтируйте старый радиатор вместе с заводскими кронштейнами, отсоединив патрубки системы охлаждения и слив антифриз. Внимательно осмотрите освобождённое пространство на предмет выступающих элементов, которые могут мешать монтажу более габаритной конструкции. Заранее предусмотрите трассировку новых шлангов и проводки вентилятора.

Необходимые доработки

• Корректировка креплений: При несовпадении отверстий просверлите новые в монтажных пластинах радиатора, соблюдая соосность.
• Защита от вибраций: Установите резиновые демпферы толщиной 5-8 мм между корпусом радиатора и кузовными элементами.
• Зазоры: Обеспечьте минимум 15 мм до ближайших деталей (аккумулятор, генератор) для циркуляции воздуха.

Проблема	Решение
Перекос рамы	Использовать регулировочные шайбы под кронштейны
Слабая жесткость площадки	Усилить подрамник стальной накладкой 2-3 мм
Контакты с ремнём ГРМ	Сместить радиатор вперёд с помощью проставок

После примерки радиатора обязательно проверьте параллельность его плоскости относительно оси двигателя. Фиксацию выполняйте в два этапа: предварительная затяжка болтов при свободном положении агрегата, окончательная – после контроля зазоров по периметру.

Измерение свободного пространства перед радиатором

Для корректного монтажа электровентилятора необходимо точно определить расстояние между передней плоскостью радиатора и ближайшими элементами конструкции (бампером, кенгурятником, поперечными балками). Используйте рулетку или штангенциркуль, фиксируя минимальный зазор по всей площади радиаторной решётки. Особое внимание уделите центральной зоне – именно здесь обычно размещают вентилятор.

Учитывайте не только статичные замеры, но и возможные смещения силового агрегата при работе. Добавьте к полученным значениям 15-20 мм технологического запаса на вибрации и температурное расширение. Если пространство менее 50 мм – потребуется тонкий вентилятор или вынос креплений.

Ключевые точки замера

Обязательно проверьте зазоры в следующих областях:

• Верхняя кромка радиатора – риск контакта с кожухом капота
• Нижние углы – зона пересечения с рамой
• Центральная ось – место установки вентиляторной крыльчатки

Результаты занесите в таблицу для сравнения с габаритами выбранного вентилятора:

Зона замера	Расстояние (мм)	Рекомендуемый минимум
Центр		≥70 мм
Верх		≥50 мм
Низ		≥60 мм

При дефиците пространства рассмотрите варианты смещённого крепежа или установку вентилятора со стороны двигателя. Помните: недостаточный зазор приведёт к повреждению трубок радиатора и снижению эффективности охлаждения.

Изготовление креплений для электровентилятора

Для создания надежной фиксации вентилятора потребуется металлический уголок 25-30 мм или стальная полоса толщиной 2-3 мм. Тщательно замерьте расстояние между монтажными точками радиатора и габариты корпуса вентилятора – погрешность более 3 мм вызовет перекос и вибрации.

Распилите материал по размерам, используя болгарку, и обработайте края для удаления заусенцев. В местах крепления к радиатору просверлите отверстия диаметром 6-8 мм, предварительно нанеся разметку керном. Для соединения элементов каркаса между собой примените газовую сварку или болты М6-М8 с гайками.

Ключевые этапы сборки

1. Создание П-образной рамы по контуру вентилятора
2. Формирование "ушей" для крепления к радиатору
3. Добавление поперечных усилителей конструкции
4. Проверка соосности отверстий контрольными штифтами

Обязательно предусмотрите резиновые демпферы между кронштейнами и корпусом вентилятора – подойдут обрезки транспортерной ленты или готовые сайлентблоки. После примерки на автомобиле обработайте металл антикоррозийным составом и покрасьте.

Материал	Толщина/сечение	Назначение
Стальной уголок	25x25x2 мм	Основные несущие элементы
Стальная полоса	30x3 мм	Поперечные стяжки
Резина	5-8 мм	Виброизоляционные прокладки

При затяжке гаек используйте шайбы Гровера и контргайки – вибрации двигателя могут ослабить соединение. Готовые крепления не должны контактировать с подвижными элементами двигателя и проводкой при работающей силовой установке.

Выбор схемы расположения: перед радиатором или за ним

При установке электровентилятора на УАЗ критически важно определить его позицию относительно радиатора. Два основных варианта – нагнетание воздуха (перед радиатором) и вытяжка (за радиатором) – кардинально влияют на эффективность охлаждения.

Каждая схема обладает уникальными характеристиками, обусловленными направлением воздушного потока и конструкцией моторного отсека. Для внедорожников, эксплуатируемых в тяжелых условиях, этот выбор требует особого внимания к деталям.

Сравнение характеристик

Критерий	Перед радиатором (нагнетание)	За радиатором (вытяжка)
Принцип работы	Толкает воздух через соты	Вытягивает воздух из радиатора
Эффективность на бездорожье	Выше (не забивается грязью)	Ниже (лопасти загрязняются)
Защита элементов	Вентилятор уязвим для камней/веток	Радиатор защищает лопасти
Воздушный поток на скорости	Создает аэродинамическое сопротивление	Минимальное сопротивление
Простота монтажа	Сложнее (ограниченное пространство)	Проще (больше места для крепежа)

Ключевые рекомендации для УАЗ:

• Для преимущественно бездорожья выбирайте схему нагнетания – грязь не снижает КПД
• Для шоссейных моделей предпочтительнее вытяжка – лучше аэродинамика
• При установке спереди обязательно используйте защитную сетку

Фиксация вентилятора на радиаторе стяжными хомутами

Крепление электровентилятора к радиатору УАЗ стяжными хомутами требует аккуратной подготовки поверхности. Очистите металлические площадки на боковых стойках радиатора от грязи, масляных пятен и окислов – это обеспечит надежное сцепление.

Проденьте хомуты через монтажные проушины вентилятора и обхватите ими стойки радиатора. Расположите крепеж симметрично с обеих сторон, избегая перекосов, и предварительно затяните соединения.

Ключевые этапы фиксации

Выполните окончательную затяжку хомутов крест-накрест с умеренным усилием. Используйте пружинные стяжки шириной от 8 мм – тонкие ленты могут повредить соты радиатора при вибрации.

Обязательно проверьте:

• Отсутствие контакта лопастей с патрубками или кронштейнами
• Зазор 3-5 мм между корпусом вентилятора и радиаторной решеткой
• Параллельность плоскости вентилятора относительно радиатора

Допущенные ошибки при затяжке приводят к:

1. Деформации трубок радиатора
2. Вибрационному разрушению сот
3. Смещению вентилятора при эксплуатации

Материал хомута	Рекомендуемый момент затяжки	Особенности
Нержавеющая сталь	1.5-2 Нм	Устойчив к коррозии, требует контроля натяжения
Оцинкованная сталь	1.2-1.8 Нм	Дешевле, склонен к ржавчине в местах царапин

После установки запустите двигатель и проверьте биение крыльчатки на максимальных оборотах. Появление посторонних шумов свидетельствует о необходимости корректировки положения узла.

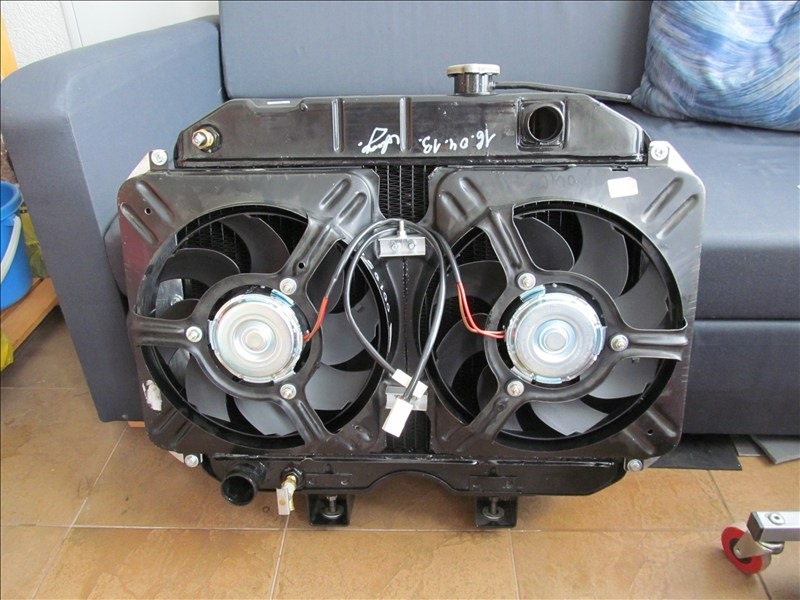

Установка вентилятора на кастомные кронштейны

Изготовление кронштейнов начинается с точных замеров посадочных мест радиатора и точек крепления электровентилятора. Используйте стальной уголок или полосу толщиной 3–4 мм для обеспечения жесткости конструкции. Обязательно учитывайте зазор 15–20 мм между крыльчаткой вентилятора и радиатором для предотвращения вибрационного контакта при работе двигателя.

Перед финальной сваркой соберите конструкцию на струбцинах и проведите примерку на двигателе. Проверьте отсутствие пересечений с патрубками, ремнями навесного оборудования и элементами подкапотного пространства. Особое внимание уделите свободному ходу термостата и датчиков – кронштейны не должны ограничивать их функциональность.

Этапы монтажа

После подготовки и покраски кронштейнов выполните установку по схеме:

1. Фиксация кронштейнов – крепите элементы к лонжеронам или раме через штатные отверстия, при их отсутствии используйте усиленные скобы-хомуты
2. Монтаж вентилятора – установите электровентилятор на кронштейны через резиновые демпферы для гашения вибраций
3. Проверка соосности – убедитесь, что вентилятор расположен строго параллельно плоскости радиатора без перекосов

Критические требования к кронштейнам:

Параметр	Значение
Материал	Сталь Ст3/Ст20
Допустимый прогиб	≤ 1 мм под нагрузкой
Защита от коррозии	Грунтовка + термостойкая краска
Резонансная частота	≥ 3000 об/мин

При первом запуске контролируйте отсутствие биений крыльчатки и посторонних звуков. Важно: кронштейны должны выдерживать экстренное торможение и движение по бездорожью без деформации – проверьте надежность креплений после 500 км пробега.

Сборка проводки для электромотора вентилятора

Подготовьте медные многожильные провода сечением не менее 2.5 мм² для силовых цепей и 0.75-1.5 мм² для управляющих сигналов. Основные компоненты схемы включают: реле вентилятора (30-40А), плавкий предохранитель (соответствующий мощности двигателя), термовыключатель/датчик температуры, кнопку принудительного включения в салоне и стандартный разъём подключения электромотора.

Проложите трассы проводки в подкапотном пространстве, избегая подвижных элементов и острых кромок. Используйте термостойкую гофру или тканевую изоленту для защиты от вибраций и высоких температур. Обязателен разрыв цепи через предохранитель, установленный максимально близко к источнику питания (+АКБ).

Схема подключения

Последовательность коммутации силовой линии:

1. Плюсовой провод от клеммы АКБ через предохранитель
2. На силовую контактную группу реле (контакты 30/87)
3. К положительной клемме электромотора
4. Минус мотора на кузовной болт (зачистить металл, обеспечить плотный контакт)

Цепь управления реле:

• Питание катушки реле (контакт 86) через предохранитель от замка зажигания
• Управляющий контакт реле (85) через термовыключатель (установлен в радиаторе)
• Параллельно термовыключателю подключите кнопку принудительного пуска в салоне

Цвет провода	Назначение	Точка подключения
Красный	Силовой +12В	АКБ → Реле → Мотор
Чёрный	Масса	Мотор → Кузов
Синий	Управление реле	Термовыключатель → Реле
Жёлтый	Принудительный пуск	Кнопка → Реле

Проверьте надёжность всех соединений: клеммы должны быть обжаты гильзами или пропаяны, точки крепления к кузову зачищены до металла. После монтажа протестируйте работу системы в двух режимах: автоматическое срабатывание при нагреве радиатора до рабочей температуры и принудительное включение кнопкой.

Подбор сечения проводов силовой цепи

Неправильный выбор сечения проводов для питания электровентилятора приводит к перегреву проводки, риску возгорания и падению напряжения. Это вызывает неэффективную работу вентилятора, перегрев двигателя и сокращение срока службы электрооборудования.

Ключевые параметры для расчета: ток потребления вентилятора (А), общая длина цепи от аккумулятора до потребителя (м) и допустимое падение напряжения (рекомендуется не более 0,5В). Для точного подбора используется формула: S = (I × L × 0,017) / ΔU, где S – сечение (мм²), I – ток (А), L – длина туда-обратно (м), 0,017 – удельное сопротивление меди.

Практические рекомендации

Типовые значения для УАЗ:

Ток нагрузки (А)	Длина цепи (м)	Минимальное сечение (мм²)
15–20	до 3	2,5
20–25	3–5	4,0
25–30	5–7	6,0

Примечание: длина цепи учитывает путь от АКБ до вентилятора и обратную линию к кузову.

Обязательные условия:

• Используйте только медные провода в термостойкой изоляции (марки ПВС, КГ).
• Добавляйте запас 20–30% к расчетному сечению (например, при 2,5 мм² по формуле – берите 4 мм²).
• Для цепи управления (реле, датчик) достаточно 0,75–1,0 мм².

Порядок расчета на примере:

1. Определите ток вентилятора (указан на корпусе или в документации).
2. Измерьте расстояние от АКБ до вентилятора и умножьте на 2 (путь тока).
3. Рассчитайте сечение по формуле. Для вентилятора 20А при длине 4 м: S = (20 × 8 × 0,017) / 0,5 ≈ 5,44 мм² → выбирайте 6 мм².

Монтаж предохранителя в цепь питания

Предохранитель обязателен для защиты электропроводки и вентилятора от перегрузок и коротких замыканий. Номинал подбирается согласно мощности вентилятора: для стандартных моделей УАЗ (150-250 Вт) используйте плавкую вставку на 20-30А. Точный расчёт выполняйте по формуле: Ток (А) = Мощность вентилятора (Вт) / Напряжение сети (В). Всегда округляйте результат в большую сторону до ближайшего стандартного номинала.

Устанавливайте предохранитель максимально близко к источнику питания – в разрыв плюсового провода между АКБ и реле вентилятора. Это гарантирует защиту всей цепи. Применяйте держатель с герметичным корпусом для предотвращения окисления контактов. Фиксируйте его на кузове пластиковыми хомутами вдали от подвижных частей и нагревающихся элементов.

Этапы установки

1. Отсоедините минусовую клемму АКБ
2. Разрежьте плюсовой провод от аккумулятора к реле
3. Зачистите концы провода на 8-10 мм
4. Обожмите кабельные наконечники и прикрепите к клеммам держателя предохранителя
5. Надёжно закрепите держатель на кузове саморезом или хомутами
6. Вставьте предохранитель в держатель
7. Проверьте надёжность изоляции всех соединений

Ошибка	Последствие	Решение
Установка после реле	Отсутствие защиты управляющей цепи	Монтировать ТОЛЬКО между АКБ и реле
Завышенный номинал	Пожар при КЗ	Строго соблюдать расчётный ток
Открытый монтаж держателя	Коррозия контактов	Использовать герметичный корпус

После монтажа проверьте цепь мультиметром: между клеммой АКБ и входом реле должно быть 12В. Никогда не используйте "жучки" вместо предохранителя – это приведёт к расплавлению проводки. При первом включении вентилятора контролируйте нагрев проводов и держателя в течение 5 минут.

Установка реле управления вентилятором

Подготовьте реле с характеристиками, соответствующими мощности электровентилятора (рекомендуется минимум 30-40А). Основные клеммы реле: 30 (силовой +12В от аккумулятора), 85 (катушка – к датчику температуры), 86 (катушка – на массу), 87 (нагрузка – к вентилятору). Обязательно установите предохранитель (25-40А) в разрыв силового провода между аккумулятором и клеммой 30 реле.

Для подключения используйте медные провода с сечением не менее 2.5 мм² для силовых линий. Место монтажа реле выбирайте в подкапотном пространстве вдали от нагревающихся элементов и подвижных частей двигателя. Закрепите корпус реле пластиковыми хомутами или кронштейном, обеспечив защиту от влаги и вибрации.

Схема подключения

Клемма реле	Назначение	Требования
30	Питание от АКБ (+)	Через предохранитель
85	Управляющий сигнал от датчика	Низковольтный провод
86	Масса (-)	Кузовная точка
87	Выход на вентилятор (+)	Силовой провод

Ключевые этапы подключения:

1. Зафиксируйте реле в выбранном месте
2. Подведите к клемме 30 защищенный предохранителем кабель от плюсовой клеммы АКБ
3. Соедините клемму 87 с положительным проводом вентилятора
4. Подключите клемму 86 к ближайшей кузовной массе
5. Соедините клемму 85 с сигнальным выходом датчика температуры

Обязательно проверьте надежность всех контактов и изолируйте соединения термоусадкой. После установки протестируйте систему: при достижении пороговой температуры двигателя вентилятор должен автоматически включаться. При отсутствии срабатывания проверьте цепь управления реле мультиметром.

Подключение силовых проводов к аккумулятору

Выберите многожильный медный провод сечением не менее 4 мм² для силовой линии. Проложите его от плюсовой клеммы аккумулятора через технологическое отверстие в моторном щите, избегая острых кромок и подвижных элементов двигателя. Обязательно установите в разрыв провода возле аккумулятора плавкий предохранитель номиналом 30-40А.

Надежно зафиксируйте провод пластиковыми хомутами через каждые 15-20 см. На клемму аккумулятора установите латунный или медный наконечник с обжимом и пропайкой, затем затяните гайку ключом на 10. Минусовой провод аналогичного сечения подключите напрямую к кузову УАЗ вблизи вентилятора, зачистив точку контакта до металла.

Критичные моменты подключения

Обязательные элементы цепи:

• Плавкий предохранитель в 15 см от клеммы АКБ
• Герметичная гофра для участка в подколесных зонах
• Медные обжимные наконечники с термоусадкой

Последовательность установки защиты:

1. Отсоединить минусовую клемму АКБ
2. Закрепить держатель предохранителя на аккумуляторной площадке
3. Установить провод в клеммы держателя
4. Вставить предохранитель в последнюю очередь

Ошибка	Последствие
Провод без предохранителя	Возгорание при КЗ
Алюминиевые провода	Окисление контактов
Соединение "скруткой"	Перегром в нагрузке

Проверьте отсутствие перетирания изоляции о кузовные детали. После подключения обработайте клеммы аккумулятора антикоррозионной смазкой. Контрольная точка: при включении вентилятора падение напряжения на клеммах его разъема не должно превышать 0.7В.

Прокладка проводки в моторном отсеке

Основной силовой кабель (+12В) от аккумулятора протягивается через технологическое отверстие в моторном щите с обязательной установкой предохранителя (30-40А) на расстоянии 15-20 см от клеммы АКБ. Для защиты от перетирания используйте пластиковую гофру и резиновые втулки в местах прохода через металл.

Провод управления от реле температуры или кнопки в салоне прокладывается параллельно основному жгуту. Сечение проводов: силовые – не менее 4 мм², управляющие – 1,0-1,5 мм². Все соединения вне салона выполняются через клеммные колодки с изоляцией термоусадкой.

Ключевые этапы монтажа

1. Трассировка проводов:
   • Вдоль штатных жгутов системы зажигания
   • С фиксацией пластиковыми хомутами через каждые 15 см
   • С зазором 3-5 см от подвижных элементов и горячих поверхностей
2. Подключение реле:

   Контакт 85	→ Масса на кузов
   Контакт 86	→ Провод управления
   Контакт 30	→ Силовой кабель от АКБ
   Контакт 87	→ Клемма вентилятора (+)

3. Защита цепи:
   • Предохранитель в подкапотном блоке для управляющего провода (5А)
   • Дублирующий выключатель в салоне с индикатором работы

Корпус вентилятора и металлические части крепления заземляются отдельным проводом сечением 4 мм² на кузов. Избегайте перекрещивания проводов с трубопроводами тормозной системы и топливными магистралями. После монтажа проверьте отсутствие провисающих участков и надежность изоляции.

Проводка электровентилятора на УАЗ подвергается постоянным вибрациям, контакту с острыми кромками кузова и воздействию высоких температур от двигателя. Без надёжной защиты изоляция быстро повреждается, оголяя токоведущие жилы.

Перетёртые или перегретые провода приводят к коротким замыканиям, отказам вентилятора и риску возгорания. Особенно уязвимы участки возле кронштейнов радиатора, выпускного коллектора и точек крепления кузовных панелей.

Защита проводов от перетирания и нагрева

Ключевые методы защиты

Обязательно применяйте комбинированную защиту для всех силовых и управляющих кабелей:

• Гофрированные трубки: Защищают от вибрации и трения. Для зон возле выхлопа используйте термостойкие варианты (до 200°C).
• Пластиковые короба: Жёсткие каналы для участков с острыми кромками (например, возле аккумуляторного лотка).
• Термоизоляционные материалы: Обмотка фольгированными кожухами или асбестовыми полотнами на расстоянии 10-15 см от выпускного коллектора.
• Правильная фиксация: Крепление проводов нейлоновыми хомутами через каждые 25-30 см с демпферными прокладками в местах контакта с металлом.

При трассировке избегайте натяжения и контакта с подвижными элементами (рулевые тяги, рычаги). Все проходы через перегородки выполняйте через резиновые втулки с запасом диаметра. Для клеммных соединений на вентиляторе используйте термоусадочные трубки с клеевым слоем.

Врезание датчика температуры в нижний патрубок радиатора

Правильный монтаж датчика температуры охлаждающей жидкости (ДТОЖ) в нижнем патрубке радиатора критически важен для корректной работы электровентилятора. Нижний патрубок напрямую контактирует с охлаждающей жидкостью, возвращающейся из радиатора в двигатель, что обеспечивает точное измерение фактической температуры после теплообмена.

Для установки требуется подготовить патрубок: слить часть антифриза ниже уровня врезки, очистить место монтажа от грязи и обезжирить поверхность. Используйте специальный штуцер с резьбой, соответствующий диаметру датчика – обычно М12×1.5 или М10×1.0.

Технология монтажа

Вырежьте в резиновом патрубке отверстие строго по диаметру внешней резьбы штуцера. Установите штуцер через гайку с уплотнительными шайбами (рекомендуются медные или паронитовые), обеспечивая герметичность соединения:

• Наденьте гайку и уплотнитель на штуцер
• Вставьте штуцер в отверстие патрубка
• Затяните гайку с внутренней стороны ключом с динамометром

После монтажа штуцера вкрутите датчик, используя термостойкий герметик для резьбы (например, LOCTITE 577). Подключите провода к контактам ДТОЖ согласно схеме управления вентилятором. Обязательно восстановите уровень антифриза и проведите тестовый запуск двигателя для проверки герметичности и работы системы охлаждения.

Установка датчика в блок двигателя при наличии резьбы

Подготовьте резьбовое отверстие в блоке двигателя: очистите его от грязи и масла с помощью ветоши и очистителя карбюратора. Убедитесь, что резьба не повреждена – при необходимости пройдите метчиком соответствующего размера, избегая попадания стружки внутрь блока.

Нанесите уплотнительный состав на резьбу датчика. Для температурных датчиков используйте термостойкий герметик (например, Loctite 577), а для датчиков давления – анаэробный герметик. Не применяйте ФУМ-ленту, так как она может нарушить электрический контакт с блоком.

Процесс монтажа

1. Вкрутите датчик вручную до упора, контролируя отсутствие перекоса
2. Доверните ключом на ¼-½ оборота (момент затяжки не должен превышать 15-20 Н·м)
3. Сразу подключите электрический разъем, фиксируя его защелкой

Тип датчика	Рекомендуемый герметик	Критичность момента затяжки
Температуры охлаждающей жидкости	Медная паста или термогерметик	Высокая (риск срыва резьбы)
Датчик давления масла	Анаэробный герметик	Средняя (важна герметичность)

После установки запустите двигатель и проверьте отсутствие течей охлаждающей жидкости/масла в районе датчика. Убедитесь в корректных показаниях прибора на панели управления – скачки температуры или давления сигнализируют о негерметичном соединении или плохом контакте.

Подключение датчика температуры к реле

Определите место установки датчика температуры: оптимально – в резьбовое отверстие верхнего бачка радиатора УАЗ или термостатный корпус, используя переходник при несовпадении резьбы. Убедитесь в герметичности соединения во избежание утечек охлаждающей жидкости после запуска двигателя.

Подготовьте двухконтактный датчик температуры (замыкающего типа): один вывод подключите к массе автомобиля (кузову или минусовой клемме АКБ), второй – к управляющему контакту реле вентилятора (обычно контакт 85 или 86 стандартного 4-пинового реле). Используйте термостойкий провод сечением 1.0-1.5 мм².

Схема коммутации

Рабочий цикл системы: при достижении пороговой температуры (85-95°C) датчик замыкает цепь → подается питание на катушку реле → силовые контакты реле (30/87) активируют электровентилятор.

Контакт реле	Назначение	Подключение
85	Управляющий «+»	Через датчик к массе
86	Управляющий «−»	На +12V (через замок зажигания)
30	Силовой вход	Прямое питание от АКБ
87	Силовой выход	На плюсовой провод вентилятора

Обязательные этапы проверки:

• Прогрейте двигатель до рабочей температуры, убедитесь в срабатывании вентилятора при достижении порога датчика
• Проверьте отсутствие ложных включений при холодном пуске
• Заизолируйте соединения термоусадкой для защиты от влаги и вибраций

Монтаж кнопки принудительного включения в салоне

Для управления электровентилятором без термовыключателя устанавливается кнопка на приборной панели. Выбирается место с удобным доступом, исключающее случайные нажатия при движении. Оптимальные варианты – слева от рулевой колонки или в блоке заглушек центральной консоли. Важно обеспечить свободный доступ проводов к задней части кнопки.

Подготовьте кнопку с фиксацией положения (вкл/выкл) и индикатором работы. Требуемое сечение проводов – не менее 1,5 мм². Через технологическое отверстие в моторном щите протяните кабель в салон, используя резиновый уплотнитель для защиты от перетирания. Обязательно установите предохранитель (15-20А) в разрыв цепи около АКБ.

Порядок подключения

1. Снимите минусовую клемму с аккумулятора
2. Зафиксируйте кнопку в выбранном месте панели
3. Подключите к силовому контакту реле вентилятора провод от кнопки
4. Соедините второй контакт кнопки с "+" через предохранитель
5. Проверьте надёжность крепления всех клемм

Цвет провода	Назначение	Куда подключать
Красный	Питание +12В	Через предохранитель к АКБ
Синий	Управляющий сигнал	К контакту 85 реле вентилятора
Чёрный	Масса	К кузову винтом

После монтажа обязательно проверьте работу системы: при включенной кнопке вентилятор должен запускаться мгновенно. Убедитесь в отсутствии нагрева проводов и искрения. Для защиты цепи от влаги используйте термоусадку на всех соединениях. Не допускайте постоянной работы вентилятора при выключенном двигателе – это может разрядить аккумулятор.

Вывод проводки управления в салон автомобиля

Основная задача – обеспечить удобное включение вентилятора из салона, проложив провода от подкапотного пространства к приборной панели без нарушения герметичности кузова. Для этого потребуется просверлить технологическое отверстие в моторном щите (перегородке между двигателем и салоном), предварительно обработав его края антикором и защитив проводку резиновым сальником.

Используйте медный многожильный провод сечением не менее 1.5 мм², способный выдерживать ток управления реле. Обязательно применяйте пластиковые гофротрубки или термостойкие кембрики для защиты от перетирания и высоких температур в подкапотной зоне. Фиксируйте жгут пластиковыми хомутами к штатным проводным трассам.

Последовательность подключения элементов управления

После заведения провода в салон выполните соединение компонентов по схеме:

• Кнопка/переключатель на приборной панели: Подключите управляющий провод от реле к одному из контактов выключателя
• Источник питания: Второй контакт выключателя соедините с +12V через предохранитель (5-7А), взяв питание от замка зажигания или отдельного ACC-вывода
• Подсветка кнопки: При наличии – подключите к цепи габаритных огней через резистор
• Корпус: Надежно закрепите металлическую часть выключателя на массу кузова

Обязательные требования безопасности:

1. Устанавливайте предохранитель максимально близко к точке взятия питания
2. Изолируйте все соединения термоусадкой или изолентой ПВХ
3. Исключите провисания проводов в зоне педального узла
4. Тестируйте работу цепи мультиметром перед финальной сборкой панели

Цвет провода	Назначение	Точка подключения
Красный	Питание +12V	Клемма ACC / Замок зажигания
Синий	Сигнал управления	Контакт 85 реле вентилятора
Черный	Масса	Болт на кузове под панелью
Желтый	Подсветка (опционально)	Цепь габаритных огней

Подсоединение системы к замку зажигания

Подключение управления электровентилятором к замку зажигания гарантирует автоматическое отключение системы при выключении двигателя. Это предотвращает разряд аккумулятора в случае случайной работы вентилятора на стоянке и синхронизирует его работу с работой двигателя.

Основная задача – обеспечить подачу напряжения на управляющий контакт реле вентилятора только при включенном зажигании. Для этого используется сигнальный провод, активируемый в положении "ON" и "Start" замка зажигания.

Порядок подключения

1. Определите контакт замка зажигания:
   • Найдите в монтажном блоке или жгуте провод, на котором появляется +12В при повороте ключа в положение "ON"
   • Используйте тестер для проверки напряжения на предполагаемых проводах при включении и выключении зажигания
   • Рекомендуется выбирать цепи с минимальной нагрузкой (например, провод питания магнитолы или диагностического разъема)
2. Подключите управляющий провод реле:
   • Соедините контакт 85 реле вентилятора с найденным сигнальным проводом замка зажигания
   • Подключите контакт 86 реле к "массе" кузова через надежный болт очищенный от краски и ржавчины
   • Обязательно установите предохранитель (15-20А) в разрыв провода между реле и замком зажигания
3. Проверьте работу системы:
   • Включите зажигание – реле должно срабатывать с характерным щелчком
   • Убедитесь, что вентилятор запускается при достижении заданной температуры и останавливается после выключения зажигания
   • Проконтролируйте отсутствие нагрева проводов в течение 10-15 минут тестовой работы

Важно: При использовании дополнительного термовыключателя или блока управления его сигнальный вход также должен подключаться к цепи, управляемой замком зажигания. Двойное питание от аккумулятора и замка недопустимо.

Проверка герметичности системы охлаждения после монтажа

После завершения установки электровентилятора и всех связанных работ обязательно проводится тщательная проверка герметичности системы охлаждения. Это критически важный этап, позволяющий выявить и устранить возможные утечки антифриза до запуска двигателя. Невыполнение этой процедуры может привести к перегреву двигателя и серьезным поломкам.

Начните с визуального осмотра всех точек вмешательства. Особое внимание уделите местам установки вентилятора, его креплениям (могли случайно повредить радиатор), соединениям патрубков (особенно новых или перемещенных), хомутам (затянуты ли они надежно), штуцерам датчиков температуры (если они устанавливались/демонтировались) и самому радиатору на предмет новых повреждений. Убедитесь, что уровень охлаждающей жидкости в расширительном бачке соответствует холодному двигателю.

Основные этапы проверки под давлением

Наиболее надежный метод – проверка с помощью ручного тестера давления (опрессовщика):

1. Подготовьте систему: Двигатель должен быть полностью остывшим. Снимите крышку расширительного бачка или радиатора (в зависимости от конструкции).
2. Установите тестер: Подберите подходящую переходную насадку тестера и плотно установите его вместо снятой крышки.
3. Создайте давление: Плавно накачайте воздух с помощью насоса тестера до достижения рабочего давления системы. Обычно для УАЗ это значение указано на крышке расширительного бачка или в руководстве по ремонту (часто в диапазоне 1.0 - 1.5 бар). Не превышайте его!
4. Контролируйте и выдержите: Зафиксируйте давление на манометре тестера. Оставьте систему под давлением минимум на 10-15 минут.
5. Тщательный осмотр на предмет утечек:
   • Внимательно осмотрите весь периметр радиатора, особенно места крепления вентилятора.
   • Проверьте все патрубки системы охлаждения по всей длине, уделяя внимание местам соединений и хомутов.
   • Осмотрите места установки датчиков температуры (если работы с ними проводились).
   • Проверьте помпу, термостат, соединения радиатора отопителя салона и сам расширительный бачок.
   • Загляните под автомобиль – нет ли капель антифриза на полу.
6. Оцените падение давления: Если давление за время выдержки не падает или падает очень незначительно (на 0.05-0.1 бар), система герметична. Значительное падение давления указывает на наличие утечки, которую необходимо найти и устранить.

Параметр	Значение/Действие
Рабочее давление проверки	1.0 - 1.5 бар (уточните для вашей модели)
Время выдержки под давлением	Минимум 10-15 минут
Допустимое падение давления	Незначительное (0.05-0.1 бар) или отсутствует

Обнаруженные даже минимальные утечки необходимо устранить – подтянуть хомуты, заменить поврежденный патрубок или прокладку, отремонтировать/заменить радиатор. Повторно проведите проверку под давлением после устранения неисправностей. Только убедившись в полной герметичности системы, заведите двигатель, прогрейте его до рабочей температуры и проверьте работу нового электровентилятора в реальных условиях, контролируя отсутствие протечек при нагреве и давлении.

Тестирование автоматического включения при прогреве двигателя

Запустите двигатель УАЗ и дайте ему прогреться на холостом ходу до рабочей температуры, контролируя показания датчика температуры ОЖ на приборной панели или диагностическом сканере. Убедитесь, что вентилятор сохраняет выключенное состояние на начальном этапе прогрева.

При достижении порога срабатывания термовыключателя или ЭБУ (обычно 92-98°С для большинства систем) визуально и на слух зафиксируйте момент запуска электровентилятора. Проверьте направление воздушного потока – он должен быть направлен в сторону радиатора.

Критерии успешного теста

• Вентилятор включается строго при достижении заданной температуры срабатывания
• Отсутствие ложных срабатываний при температуре ниже пороговой
• Автоматическое отключение при охлаждении жидкости на 5-8°С ниже точки включения
• Стабильная работа без перебоев в течение 3-5 циклов включения/выключения

При отклонениях проверьте: контакты реле и термодатчика, целостность предохранителей, корректность подключения проводов согласно схеме. Важно использовать термометр для сверки реальной температуры с показаниями датчиков.

Параметр	Норма	Неисправность
Задержка включения	0-3 секунды	Более 5 секунд
Температура выключения	87-93°С	Не отключается

Контроль срабатывания принудительной кнопки

Проверка работоспособности кнопки принудительного включения вентилятора выполняется после монтажа всех компонентов системы. Нажмите кнопку при заглушенном двигателе и включенном зажигании – должен четко слышаться звук вращения вентилятора. Отсутствие реакции указывает на проблемы в цепи управления или питании.

Используйте мультиметр для диагностики: при нажатой кнопке проверьте напряжение на управляющем проводе реле (должно быть +12V) и на силовом выводе вентилятора. Убедитесь в отсутствии падения напряжения на клеммах предохранителя и реле – расхождение более 0.5V требует очистки контактов.

Методы устранения неисправностей

• Нет реакции на кнопку:
  1. Прозвоните цепь кнопки мультиметром в режиме диодной прозвонки
  2. Проверьте подачу напряжения на входной контакт кнопки (должно быть +12V при включенном зажигании)
  3. Убедитесь в надежности массы кузова в точках крепления реле и вентилятора
• Вентилятор работает прерывисто:
  • Очистите контакты кнопки сжатым воздухом или замените компонент
  • Затяните клеммы на аккумуляторе и силовом реле
  • Проверьте состояние предохранителя (номинал должен соответствовать току вентилятора)

Важно: При использовании кнопки без фиксации удерживайте ее нажатой не менее 5 секунд – некоторые реле имеют защиту от кратковременных срабатываний. Для визуального контроля установите светодиодный индикатор параллельно цепи управления.

Параметр	Нормальное значение	Метод проверки
Напряжение на входе кнопки	11.5-14V	Мультиметр между "+" кнопки и массой
Сопротивление кнопки	0-0.5 Ом (нажата)	Прозвонка при снятой клемме АКБ
Падение напряжения на реле	< 0.3V	Замер между контактом 30 и выводом вентилятора

Диагностика скорости вращения лопастей

Проверка скорости вращения – критический этап оценки корректной работы установленного электровентилятора на УАЗ. Низкие или нестабильные обороты приводят к перегреву двигателя, а чрезмерные – к перегрузке цепи и преждевременному износу.

Контроль осуществляется при включении вентилятора в двух ключевых режимах: срабатывание от датчика температуры охлаждающей жидкости (нижний порог) и принудительная активация через кнопку в салоне (максимальная скорость).

Методы диагностики

Визуальная оценка:

• Запустите двигатель и доведите температуру до срабатывания вентилятора (92-98°C в зависимости от датчика).
• Сравните интенсивность воздушного потока на низкой и высокой скорости (при наличии двухрежимного реле).
• Откройте капот, убедитесь в отсутствии биений или вибрации крыльчатки.

Измерение мультиметром:

1. Переведите мультиметр в режим измерения постоянного напряжения (DCV).
2. Подсоедините щупы к контактам питания вентилятора при его работе:
   • Низкая скорость: ~7-9V (через резистор)
   • Высокая скорость: ~12-14V (напрямую от АКБ)
3. Отклонение ±1.5V требует проверки реле, проводки и массы.

Таблица типовых проблем:

Симптом	Возможная причина
Вращение только на высоких оборотах	Неисправность резистора, обрыв цепи низкой скорости, сбой блока управления
Отсутствие высоких оборотов	Залипание реле, коррозия контактов, плохой «+» от АКБ
Резкое изменение скорости	Окисление разъемов, перегрев электродвигателя, нестабильное напряжение

Важно: При использовании программируемых контроллеров вентилятора (например, от «Газели») проверьте калибровку ШИМ-сигнала осциллографом. Некорректные управляющие импульсы искажают скорость вращения.

Регулировка температуры включения вентилятора

Точная настройка момента активации электровентилятора критична для стабильной работы двигателя УАЗ. Регулировка осуществляется через термореле или электронный блок управления, которые получают данные от датчика температуры в системе охлаждения.

Неверные параметры включения (слишком высокие или низкие) приводят к перегреву мотора либо снижению эффективности охлаждения. Для корректной настройки потребуется мультиметр, термометр и техническая документация к конкретной модели реле/контроллера.

Методы регулировки

Для механических термореле:

1. Поместите датчик реле в ёмкость с водой вместе с термометром.
2. Нагревайте воду, контролируя температуру срабатывания контактов мультиметром.
3. Отрегулируйте калибровочным винтом на корпусе реле (при наличии).

Для электронных контроллеров:

• Используйте сервисный режим устройства через кнопки на корпусе.
• Программируйте пороги через OBD-разъём со специальным ПО.
• Установите температуру включения в диапазоне 92–98°C для стандартных двигателей УАЗ.

Тип управления	Инструмент	Диапазон регулировки
Термореле	Калибровочный винт	85–105°C
Электронный блок	Программное обеспечение	80–110°C

Проверка после настройки: Запустите двигатель и отслеживайте момент включения вентилятора при достижении заданной температуры. При несоответствии повторите калибровку или проверьте целостность датчиков и проводки.

Оптимизация направления воздушного потока

Корректное направление воздушного потока критично для эффективного охлаждения двигателя УАЗ. Вентилятор должен обеспечивать принудительное прохождение воздуха через всю площадь радиатора, а не рассеивать его мимо теплообменных элементов. Неправильная ориентация лопастей или установка корпуса вентилятора с зазорами приводит к образованию "мертвых зон" и локальному перегреву.

При монтаже электровентилятора проверьте стрелку-указатель на крыльчатке – она должна соответствовать направлению забора воздуха. Для стандартных систем охлаждения УАЗ поток обязан двигаться от радиатора к двигателю. Использование вентиляторов с обратным направлением вращения (на выдув) допустимо только при установке перед радиатором в комбинации с дополнительными кожухами.

Ключевые методы оптимизации

Обязательные конструктивные доработки:

• Установка направляющего кожуха – закрывает зазоры между вентилятором и радиатором, предотвращая рециркуляцию горячего воздуха. Оптимальный материал – алюминий или термостойкий пластик.
• Формирование наклонных диффузоров – сужающиеся каналы из листового металла по краям радиатора фокусируют поток на теплообменных сотах.
• Герметизация монтажных щелей – устранение зазоров между радиатором и кузовом термостойким уплотнителем (например, резиновым профилем).

Дополнительные меры для экстремальных условий:

Проблема	Решение	Материалы
Турбулентность потока перед радиатором	Монтаж воздухозаборника или спойлера	ABS-пластик, стеклопластик
Застой воздуха в подкапотном пространстве	Установка вытяжных дефлекторов на крышке капота	Нержавеющая сталь 0.8-1мм
Нагрев вентилятора выхлопными газами	Теплоизоляция выпускного коллектора	Керамическое покрытие, термочехлы

Контроль эффективности производится путем замера температуры патрубков термометром после 15 минут работы двигателя под нагрузкой. Разница между верхним и нижним шлангами должна составлять 15-25°C. Отсутствие перепада указывает на недостаточную прокачку радиатора.

Установка дополнительного кожуха для повышения эффективности

Дополнительный кожух (воздуховод) критически важен для правильной работы электровентилятора. Он создаёт герметичный туннель между радиатором и крыльчаткой, предотвращая утечки воздуха по периметру. Без кожуха значительная часть потока рассеивается в подкапотном пространстве, снижая эффективность охлаждения на 30-40%.

Конструкция кожуха должна полностью охватывать рабочую зону вентилятора и плотно прилегать к рёбрам радиатора. Оптимальный материал – алюминий толщиной 0.8-1.2 мм или термостойкий пластик (например, стеклотекстолит). Кромки, контактирующие с радиатором, уплотняются резиновым профилем для исключения зазоров и вибраций.

Порядок изготовления и установки

Для монтажа потребуется:

• Листовой материал с антикоррозионным покрытием
• Резиновый уплотнитель шириной 15-20 мм
• Крепёж (заклёпки или болты М5 с гайками)
• Силиконовый герметик

Основные этапы работ:

1. Снятие замеров
   Определить диаметр зоны охвата вентилятора и расстояние между радиатором и крыльчаткой. Добавить 10-15 мм по краям для крепления уплотнителя.
2. Раскрой материала
   Вырезать боковую стенку в форме кольца или прямоугольника (для квадратных радиаторов). Для глубоких кожухов дополнительно изготавливают переходной конус.
3. Формовка и сборка
   Согнуть заготовку по форме радиатора. Стык зафиксировать заклёпками, обработать силиконовым герметиком.
4. Установка уплотнителя
   Наклеить резиновый профиль по всему периметру прилегающей к радиатору кромки.
5. Монтаж на автомобиль
   Притянуть кожух к радиатору штатными болтами крепления вентилятора или через дополнительные кронштейны. Проверить зазор между лопастями и кожухом (минимум 5 мм).

Параметр	Рекомендация
Зазор лопасти-кожух	5-8 мм
Угол конуса (если применимо)	15-20°
Толщина материала	Алюминий 1.0 мм / Пластик 3-4 мм

Важно: после установки запустите двигатель и проверьте работу вентилятора на всех режимах. Кожух не должен создавать вибраций или контактировать с подвижными частями. Правильно смонтированный воздуховод снижает температуру охлаждающей жидкости на 7-12°C в пробках.

Проверка отсутствия вибраций на разных оборотах

После запуска двигателя последовательно повышайте обороты, начиная с холостого хода до максимальных. Внимательно контролируйте поведение электровентилятора и его креплений на всех режимах работы. Любые посторонние звуки (дребезжание, стук) или визуальное биение крыльчатки требуют немедленной остановки мотора для диагностики.

Особое внимание уделите переходным режимам: резкому увеличению оборотов при разгоне и их снижению при сбросе газа. На этих этапах чаще всего проявляются скрытые резонансные колебания. Убедитесь, что вентилятор сохраняет стабильность при длительной работе на средних и пиковых оборотах (3-5 минут).

Критические точки контроля

• Холостой ход (800-1000 об/мин): проверьте отсутствие касаний лопастей о кожух радиатора.
• Резонансный диапазон (2500-3500 об/мин): зона максимальной вибрационной нагрузки двигателя.
• Пиковые обороты (4500+ об/мин): контроль балансировки крыльчатки и целостности лопастей.

Этап проверки	Действия при вибрации
Холостой ход	Проверить зазор между крыльчаткой и кожухом, подтянуть крепёжные болты
Средние обороты	Исключить дисбаланс крыльчатки, проверить соосность вала двигателя вентилятора
Высокие обороты	Удостовериться в отсутствии деформации лопастей, целостности демпферных втулок

Важно: вибрации часто возникают из-за перетянутых или ослабленных креплений кронштейнов. Все болтовые соединения должны затягиваться с моментом, указанным в инструкции к комплекту, с применением шайб Гровера или контрящего фиксатора резьбы.

Контроль температуры двигателя в городском цикле

При эксплуатации УАЗ в условиях города двигатель подвергается повышенным тепловым нагрузкам из-за частых остановок, работы на холостом ходу и низкой скорости потока набегающего воздуха. Штатная система охлаждения с вязкостной муфтой вентилятора не всегда эффективно отводит тепло в таких режимах, что приводит к риску перегрева силового агрегата.

Установка электровентилятора с термовыключателем решает эту проблему, обеспечивая принудительное охлаждение радиатора независимо от оборотов двигателя. Электронный блок управления активирует вентилятор при достижении заданной температуры охлаждающей жидкости (обычно 92-95°C), а отключает при её снижении до 85-88°C, поддерживая оптимальный тепловой режим.

Ключевые аспекты контроля температуры

Критические факторы в городских условиях:

• Длительная работа на холостом ходу в пробках
• Низкая эффективность штатного вентилятора при малых оборотах двигателя
• Высокая внешняя температура в летний период
• Загрязнение сот радиатора пылью и тополиным пухом

Последствия недостаточного охлаждения:

1. Деформация головки блока цилиндров
2. Прогорание прокладки ГБЦ
3. Залегание поршневых колец
4. Снижение компрессии и мощности двигателя

Контрольные параметры системы:

Оптимальная рабочая температура	85-90°C
Температура включения вентилятора	92-95°C
Температура аварийного сигнала	105-110°C

Тестирование системы в пробках и на бездорожье

Проверка работы электровентилятора в городских пробках проводилась при температуре +32°C с включенным кондиционером. После 40 минут движения в режиме "старт-стоп" температура двигателя не превышала 92°C, термовыключатель активировал вентилятор циклически с интервалами 2-3 минуты, предотвращая перегрев. Система стабильно поддерживала тепловой баланс даже при выключенном движении на светофорах до 10 минут.

На бездорожье тестирование включало преодоление заболоченных участков на пониженных передачах со скоростью 5-10 км/ч в течение часа. Принудительный обдув радиатора сохранял температуру в диапазоне 88-94°C, демонстрируя эффективное охлаждение в условиях отсутствия встречного потока воздуха. Отмечена корректная работа реле и датчиков после глубоких водных преград глубиной до 70 см.

Ключевые наблюдения

• Реакция на нагрузки: При резком увеличении оборотов (подъем в гору с грузом 500 кг) вентилятор автоматически включался на 4-5 минут, компенсируя тепловыделение
• Энергопотребление: Замер напряжения показал просадку не более 0.8В при одновременной работе фар, печки и вентилятора

Режим эксплуатации	Макс. температура, °C	Циклы работы вентилятора
Городской трафик (кондиционер включен)	92	15 раз/час
Бездорожье (1-я передача)	94	Постоянно
Шоссе (90 км/ч)	86	Только на подъемах

Важно: После глубокого преодоления водных преград рекомендуется проверять целостность изоляции проводов и чистоту контактов реле во избежание коррозионных повреждений.

Доработка креплений при обнаружении люфтов

При установке электровентилятора на УАЗ часто возникает проблема люфтов в штатных креплениях радиатора, что приводит к вибрациям и повреждению патрубков. Неплотное прилегание рамки вентилятора к радиатору снижает эффективность охлаждения и создает риск обрыва проводов.

Для устранения люфтов необходимо провести замер зазоров между крепежными ушами радиатора и посадочными местами на кузове. Разница в размерах компенсируется установкой металлических или текстолитовых проставок, вырезанных по форме оригинальных резиновых подушек. Толщина прокладок подбирается индивидуально для каждого крепления.

Порядок работ:

1. Демонтаж радиатора с установленным вентилятором для точного позиционирования проставок.
2. Изготовление прокладок из материалов:
   • Листовой алюминий 2-4 мм
   • Бронзовая фольга
   • Стеклотекстолит
3. Комбинирование материалов – сочетание резиновых демпферов с металлическими шайбами для устранения продольного смещения.

Тип люфта	Способ устранения
Вертикальный	Установка колец-втулок под болты крепления
Горизонтальный	Добавление боковых ограничителей из резины
Угловой	Клиновидные прокладки с фиксацией герметиком

Важно: После установки проставок проверьте отсутствие напряжения на корпусе вентилятора при включенном зажигании. Заземление должно осуществляться только через штатный провод массы.

Изоляция всех электрических соединений

Каждое место соединения проводов должно быть тщательно изолировано для предотвращения коротких замыканий, окисления контактов и попадания влаги. Особое внимание уделите клеммам подключения вентилятора, реле, предохранителя и датчика температуры – эти узлы наиболее уязвимы в подкапотном пространстве.

Используйте термоусадочную трубку с клеевым слоем как основной метод изоляции: она обеспечивает герметичность соединения и устойчивость к вибрациям. Альтернативой служат качественные пластиковые изоленты с классом теплостойкости не ниже "H" (+120°C) или специальные силиконовые изоляторы для контактов в моторном отсеке.

Ключевые правила изоляции

• Обжимные клеммы: Все наконечники проводов должны быть обжаты специальным инструментом, после чего термоусадка наносится от изоляции кабеля до конца гильзы
• Скрутки запрещены: Соединения методом скрутки проводов недопустимы – используйте пайку с последующей изоляцией или сертифицированные монтажные блоки
• Двойная защита: Для ответственных узлов (возле коллектора, патрубков ГРЦ) применяйте два слоя изоляции: термоусадка + изолента

Тип соединения	Рекомендуемая изоляция	Минимальная длина
Клемма "мама/папа"	Термоусадка Ø4-6мм	20мм
Пайка проводов	Клеевой термоканал	30мм
Винтовые колодки	Изолента+защитный колпачок	15мм

После монтажа обязательно проверьте отсутствие оголенных участков проводов и выступающих металлических частей клемм. Подключите АКБ и проведите тестовый запуск системы, контролируя нагрев изолированных участков рукой – локальное повышение температуры указывает на плохой контакт.

Проверка силы тока в цепи при работе вентилятора

Измерение силы тока необходимо для оценки корректности работы электровентилятора и выявления потенциальных проблем в цепи. Превышение номинальных значений указывает на перегрузку или короткое замыкание, а слишком низкий ток свидетельствует о нарушении контактов или неисправности электродвигателя.

Для проверки подготовьте мультиметр с функцией амперметра и диапазоном измерения до 20 А. Отключите массу автомобиля, снимите защитный кожух с клемм вентилятора. Проверьте целостность предохранителей и реле перед началом замеров.

Порядок выполнения измерений

Выполните следующие действия для точного замера:

1. Переключите мультиметр в режим измерения постоянного тока (DC) на пределе 10А или 20А
2. Отсоедините плюсовой провод от клеммы вентилятора
3. Подключите красный щуп мультиметра к отсоединённому проводу питания
4. Подсоедините чёрный щуп к освобождённой клемме вентилятора
5. Включите зажигание и активируйте вентилятор через датчик температуры или принудительную кнопку
6. Зафиксируйте показания прибора при стабильной работе двигателя вентилятора

Нормальные значения силы тока для большинства электровентиляторов УАЗ:

• Односкоростные модели: 8-12 А
• Двухскоростные (максимум): 14-18 А
• Пусковой ток: до 25 А (кратковременно)

Показания амперметра	Диагностируемая проблема	Рекомендуемые действия
0 А	Обрыв цепи, неисправное реле	Проверить предохранители, реле, целостность проводки
Ниже 6 А	Плохой контакт, окисление клемм	Зачистить контакты, проверить соединения
Выше 20 А	Заклинивание подшипника, межвитковое замыкание	Проверить плавность вращения крыльчатки, заменить двигатель

При отклонениях от нормы проверьте сопротивление обмоток мультиметром. Короткое замыкание покажет 0-1 Ом, обрыв - бесконечное сопротивление. Для двухскоростных вентиляторов замеры выполняйте отдельно для каждой скорости.

Список источников

При подготовке материала об установке электровентилятора на автомобили УАЗ использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось официальной документации и опыту автомобильных сообществ.

Ниже перечислены ключевые источники, содержащие детальные инструкции, схемы подключения и рекомендации по модернизации системы охлаждения. Все материалы доступны в открытом доступе для самостоятельного изучения.

• Официальное руководство по ремонту и эксплуатации УАЗ конкретной модели (например, "УАЗ Патриот", "Хантер", "Буханка")
• Технические форумы владельцев УАЗ: UAZBUKA.RU, UAZ Patriot Club, внедорожный клуб "УАЗоводы"
• Видео-инструкции на платформах YouTube: каналы специалистов по тюнингу внедорожников
• Производители комплектующих: инструкции к электровентиляторам (Luzar, JP Group, SAT)
• Электрические схемы бортовой сети УАЗ из сервисных мануалов
• Статьи в автомобильных журналах: "За рулем", "4х4 Club", "OffRoadDrive"
• Практические пособия по автомобильной электротехнике ("Автоэлектрика для чайников" и аналоги)

Видео: Установка электровентилятора вместо вискомуфты на Уаз Патриот


• Евроручки ВАЗ 2114 - выгодные покупки

• «Хонда-Пилот» - мнения хозяев и впечатления от внедорожника

• Range Rover Evoque глазами хозяев
