Монтаж Pandora 5000 - конструкция и параметры

Статья обновлена: 18.08.2025

Pandora 5000 – современный охранный комплекс для автомобилей, сочетающий максимальную защиту с передовыми технологиями. Установка системы требует профессионального подхода и точного соблюдения регламента.

Данная статья содержит детальное описание устройства, ключевые этапы монтажа и полные технические характеристики Pandora 5000. Информация поможет понять функциональные возможности и особенности эксплуатации комплекса.

Общее назначение автомобильной сигнализации Pandora 5000

Основная функция Pandora 5000 заключается в комплексной защите транспортного средства от угонов, несанкционированного доступа и краж имущества. Система обеспечивает круглосуточный мониторинг состояния автомобиля через многоуровневый контроль датчиков и мгновенное оповещение владельца о любых нештатных ситуациях.

Устройство интегрирует охранные, противоугонные и сервисные возможности, позволяя не только предотвращать преступные действия, но и дистанционно управлять ключевыми системами авто. Это создает баланс между максимальной безопасностью и повседневным комфортом эксплуатации.

Ключевые аспекты назначения

Охранный функционал:

Блокировка двигателя при попытках угона через реле и CAN-шину
Обнаружение ударов, наклона, движения внутри салона и перемещения авто
Двусторонняя связь с брелоком на расстоянии до 2000 метров

Сервисные возможности:

Автозапуск двигателя по температуре/таймеру через мобильное приложение
Дистанционный контроль замков, стеклоподъемников, багажника
Мониторинг заряда АКБ и координат через GPS/ГЛОНАСС

Преимущество	Практическое применение
Адаптивная безопасность	Автоматическое включение охраны при выходе из зоны действия
Экосистема управления	Интеграция с мобильными приложениями Pandora Pro и Car Alarm

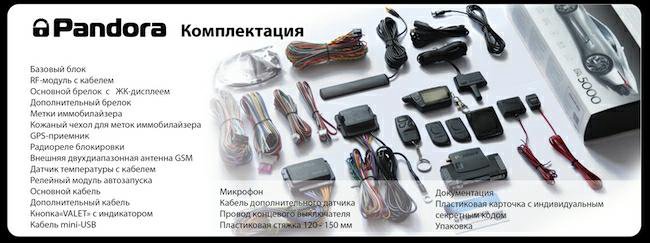

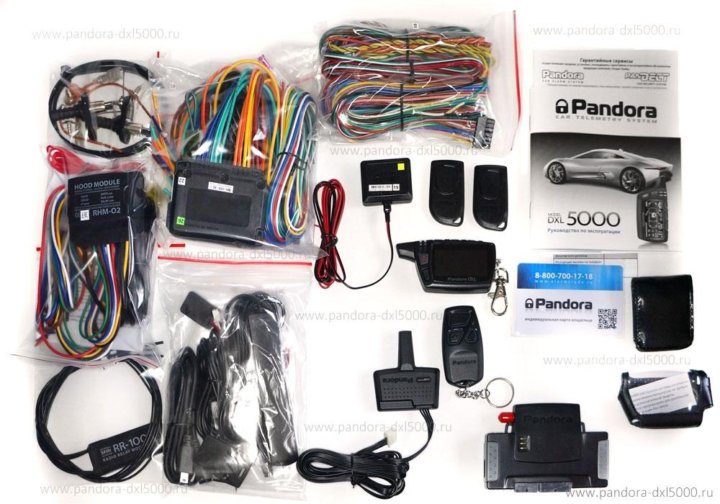

Ключевые компоненты комплекта поставки

Комплект поставки Пандора 5000 включает все необходимые элементы для базовой установки и функционирования системы. Стандартная конфигурация обеспечивает готовность к монтажу без дополнительных приобретений.

Состав оптимизирован для быстрого развертывания и содержит следующие обязательные компоненты:

Основной блок сигнализации – центральный процессор с интегрированными интерфейсами подключения
Двусторонний брелок-метка с ЖК-дисплеем и обратной связью
Комплект датчиков: объёмный микроволновый, датчик наклона/удара, концевики дверей/капота/багажника
CAN-модуль для интеграции с электроникой автомобиля
GSM/GPS-антенна в магнитном корпусе
Набор проводов с универсальными коннекторами и предохранителями
Сервисная кнопка Valet
Звуковой излучатель (сирена) 110 дБ
Комплект крепежа и изоляционных материалов

Технические параметры: напряжение питания и потребление тока

Система Пандора 5000 функционирует при номинальном напряжении питания 12 В постоянного тока (диапазон рабочих напряжений: от 9 до 15 В). Данный параметр критичен для корректной работы всех модулей комплекса и должен строго соблюдаться при подключении к бортовой сети автомобиля.

Потребляемый ток варьируется в зависимости от режима эксплуатации: в состоянии ожидания (дежурный режим) устройство расходует порядка 20–25 мА, при активной работе (тревога, передача данных, управление реле) – до 200 мА. Энергопотребление оптимизировано для минимизации нагрузки на АКБ.

Ключевые характеристики

Рабочее напряжение: 12 В ±3 В (DC)
Потребление (дежурный режим): ≤ 25 мА
Потребление (пиковая нагрузка): ≤ 200 мА
Защита от переполюсовки: встроенная схема
Рекомендуемый предохранитель: 5 А

Режим	Напряжение (В)	Ток (мА)
Дежурный	12	20–25
Активный	12	до 200

Рабочий температурный диапазон оборудования

Оборудование Пандора 5000 сохраняет полную функциональность при эксплуатации в широком диапазоне температур окружающей среды. Этот параметр критически важен для стабильной работы в различных климатических условиях и при изменяющихся внешних факторах.

Гарантированная работоспособность обеспечивается производителем при соблюдении указанных температурных режимов. Выход за установленные границы может привести к снижению точности измерений, программным сбоям или аппаратным повреждениям.

Технические параметры

Основные характеристики температурного режима:

Минимальная рабочая температура: -40°C
Максимальная рабочая температура: +85°C

Дополнительные условия эксплуатации:

Температура хранения	-50°C до +100°C
Критический перегрев	Автоматическое отключение при +90°C
Рекомендуемый диапазон	-20°C до +65°C для максимального ресурса

При работе в экстремальных условиях (+75°C и выше) обязательна установка дополнительного теплоотвода. Конденсатообразование при резких перепадах температур компенсируется встроенной системом влагозащиты корпуса.

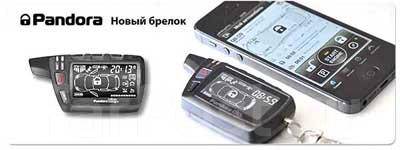

Беспроводные брелоки: типы и функциональные различия

Беспроводные брелоки Pandora 5000 служат основным интерфейсом управления системой, обеспечивая дистанционную постановку/снятие с охраны, автозапуск двигателя и контроль дополнительных функций. Они используют защищённый радиоканал (433 МГц) с динамическим шифрованием для предотвращения сканирования и перехвата сигнала.

Линейка включает три ключевых типа брелоков, отличающихся конструкцией, обратной связью и возможностями. Выбор модели влияет на удобство эксплуатации и доступный функционал системы.

Сравнительный анализ моделей

Модель	Индикация	Дальность	Автозапуск	Дополнительно
D-034	ЖК-дисплей	до 2000 м	По температуре/таймеру	Текстовые уведомления, управление 4 каналами
D-035	Светодиоды/звук	до 1000 м	По температуре/таймеру	Управление 2 каналами, вибросигнал
Pandora Drive	Приложение (iOS/Android)	Без ограничений (GSM)	С интеграцией датчиков	GPS-трекинг, геозоны, история поездок

Брелоки D-034 и D-035 работают в локальном радиусе, тогда как Pandora Drive использует GSM-сеть для глобального управления через смартфон. ЖК-брелок D-034 отображает статус системы текстом (например, "Двигатель запущен", "Снято с охраны"), а D-035 применяет световую/звуковую индикацию.

Ключевые функциональные различия:

Обратная связь: D-034 предоставляет детализированные уведомления на дисплее, D-035 – кодированные сигналы светодиодами
Доп. управление: D-034 поддерживает 4 программируемых канала (багажник, обогрев), D-035 – 2 канала
Телематика: Только Pandora Drive даёт доступ к GPS-мониторингу и управлению через интернет

Источник резервного питания: параметры и расположение

Источник резервного питания (ИРП) системы Пандора 5000 обеспечивает непрерывную работу при отключении основного электроснабжения. Его ключевые параметры включают тип элемента питания, ёмкость, выходное напряжение и время автономной поддержки функций охраны.

ИРП интегрирован в основной корпус устройства и физически изолирован от пользовательских компонентов. Доступ к нему возможен только после снятия защитной крышки и отключения штатного питания в соответствии с инструкцией по обслуживанию.

Технические характеристики

Параметр	Значение
Тип элемента	Литий-полимерный аккумулятор
Номинальная ёмкость	2000 мАч
Выходное напряжение	3.7 В ±5%
Автономная работа	До 24 часов (режим охраны)
Срок службы	5 лет/500 циклов зарядки
Температурный диапазон	-20°C до +60°C

Расположение и идентификация: ИРП закреплён в левом нижнем углу монтажной платы основного блока. Маркируется жёлтой наклейкой с символикой ⚡ и надписью «Backup Power». Для визуального контроля состояния предусмотрен двуцветный индикатор:

Зелёный мигающий: активная зарядка
Зелёный постоянный: заряд завершён
Красный: требуется замена элемента

Интеграция с CAN-шиной автомобиля: особенности подключения

Подключение Pandora 5000 к CAN-шине требует прямого физического доступа к диагностическому разъёму OBD-II или точкам подключения в электропроводке автомобиля. Используется фирменный адаптер Pandora с изоляцией сигнала и защитой от помех, подключаемый к основному блоку через разъём CAN-H/CAN-L. Обязательно соблюдение полярности проводов и целостности экранирования для предотвращения ошибок связи.

Инициализация системы выполняется через ПО Pandora после установки: автоматическое определение скорости шины (125 кбит/с или 500 кбит/с) и протокола обмена (CAN 2.0A/B). Для моделей с мультиплексной архитектурой (например, VAG, BMW) требуется ручной выбор целевых электронных блоков (ECU) для мониторинга параметров двигателя, дверей и иммобилайзера.

Ключевые требования и ограничения

Совместимость: Работает с авто, поддерживающими стандарты CAN 2.0 (2001 г.в. и новее). Для ретро-автомобилей необходим дополнительный модуль LIN-to-CAN.
Безопасность: Отключение штатного аккумулятора перед подключением во избежание короткого замыкания.
Питание: Адаптер запитывается от блока Pandora 5000 (9-18 В), не использует пины питания OBD-II.

Параметр	Значение
Скорость обмена данными	До 1 Мбит/с (в зависимости от авто)
Поддерживаемые ID	11-битные (стандартные), 29-битные (расширенные)
Защита от сбоев	Гальваническая развязка, фильтрация EMI

Важно: Для корректной работы с иммобилайзером и замками требуется активация опции "CAN-автозапуск" в настройках комплекса. При диагностике ошибок используйте журнал шины в утилите Pandora Diagnostics для анализа RAW-пакетов.

Этапы подготовки автомобиля к монтажным работам

Перед установкой противоугонного комплекса Пандора 5000 выполняется комплексная подготовка транспортного средства. Это гарантирует корректную работу системы и исключает риски повреждения электронных компонентов авто.

Техническая подготовка требует строгого соблюдения последовательности операций. Невыполнение условий может привести к некорректной работе оборудования или аннулированию гарантии производителя.

Ключевые этапы подготовки

Диагностика электросистемы
- Проверка напряжения бортовой сети (12-14.5В)
- Тестирование состояния аккумулятора
- Контроль ошибок через диагностический разъем OBD-II
Демонтаж элементов салона
- Снятие защитных панелей рулевой колонки
- Удаление облицовки центрального тоннеля
- Демонтаж нижних частей приборной панели
Подготовка точек подключения
- Обесточивание электросети (отключение АКБ)
- Определение цепей для подключения по схеме CAN-шины
- Зачистка контактных площадок в зоне монтажа
Прокладка монтажных трасс
- Разметка кабельных каналов в скрытых зонах
- Установка защитных гофрорукавов
- Фиксация проводки пластиковыми хомутами

Контрольный параметр	Нормативное значение	Инструмент проверки
Сопротивление изоляции	>5 МОм	Мегаомметр
Сила прижима контактов	0.6-1.2 Н·м	Динамометрический ключ

Оптимальное размещение основного блока сигнализации

Основной блок Pandora 5000 требует максимально скрытой установки для защиты от обнаружения и демонтажа злоумышленниками. Его следует располагать в труднодоступных зонах салона или подкапотного пространства, исключая очевидные места вроде зоны ног водителя или открытых участков панели.

Крепление должно обеспечивать надежную фиксацию, исключающую вибрацию и смещение при движении автомобиля. Обязательно учитывайте защиту от влаги, высоких температур и электромагнитных помех – блок не должен контактировать с нагревательными элементами, проводкой вентиляторов или силовыми кабелями.

Критерии выбора места и технические требования

При выборе позиции соблюдайте следующие условия:

Доступ для обслуживания: обеспечьте возможность подключения диагностического оборудования без полного демонтажа
Удаленность от металла: минимум 3-5 см от крупных металлических поверхностей для сохранения радиуса действия брелока
Вентиляция: отсутствие плотного обертывания материалами, препятствующими теплоотводу

Параметр	Требование
Диапазон рабочих температур	-40°C до +85°C
Защита от влаги	IP54 (стандартная комплектация)
Допустимая вибрация	до 15G (устанавливать на демпфирующие прокладки)
Минимальное расстояние до CAN-шины	не менее 20 см

Рекомендуемые места установки в порядке приоритета:

Пространство за центральной консолью (с креплением к пластиковым элементам)
Ниши за приборной панелью с доступом через бардачок
Полости за обшивкой потолка (для фургонов и минивэнов)
Зона под задними сиденьями (при наличии герметичного корпуса)

Категорически запрещена установка в колесных арках, непосредственной близости к выхлопной системе и местах с риском прямого контакта с водой. После монтажа проверьте отсутствие дребезжания блока и устойчивость связи с брелком во всех точках автомобиля.

Подключение силовых цепей к электропроводке авто

Силовые цепи обеспечивают основное электропитание Pandora 5000 и управление критическими функциями автомобиля. Неправильное подключение может вызвать короткое замыкание, повреждение оборудования или некорректную работу сигнализации. Обязательно отключайте минусовую клемму АКБ перед началом работ и используйте качественные обжимные клеммы с изоляцией.

Основные силовые провода подключаются непосредственно к штатной проводке машины через разъемы-коннекторы или методом пайки с последующей термоусадкой. Избегайте скруток – они ненадежны при вибрациях. Все соединения должны быть защищены от влаги и механических воздействий, трассировка проводов – исключать контакт с подвижными элементами.

Схема подключения ключевых линий

Центральные цепи для интеграции с бортовой сетью:

+12V постоянные – Красный провод к неразрывному плюсу АКБ (через предохранитель 20А)
+12V зажигания (ACC) – Синий провод к выходу замка зажигания
Стартер – Коричневый провод к управляющему кабелю стартера
Масса – Черный провод к кузову автомобиля (очищенная металлическая поверхность)

Рекомендуемые точки подключения в стандартной электропроводке:

Цепь	Цвет провода авто	Точка подключения
Постоянный +12V	Желтый/красный	Клемма АКБ, блок предохранителей
Зажигание (ACC)	Синий/белый	Задняя часть замка зажигания
Стартер	Коричневый/желтый	Реле стартера (контакт 50)

Порядок действий при коммутации:

Подтвердите мультиметром назначение проводов в авто при включенном/выключенном зажигании
Зачистите изоляцию на 8-10 мм без повреждения жилы
Установите коннектор типа "папа-мама" или запаяйте соединение
Активируйте термоусадку для герметизации стыка
Фиксируйте жгут пластиковыми хомутами через каждые 15-20 см

Важно: Силовой кабель от АКБ прокладывайте в гофре, отдельно от сигнальных линий. Обязательно установите штатный предохранитель Pandora 5000 в разрыв красного провода не далее 30 см от аккумулятора.

Установка датчика удара: выбор места и калибровка

Выбор места монтажа критичен для корректной работы датчика удара. Устанавливайте устройство на жесткую несущую поверхность кузова (например, центральный тоннель или стойку) внутри салона автомобиля. Избегайте крепления к пластиковым панелям, подвижным элементам или участкам с сильной вибрацией. Оптимальное расположение – ближе к центру масс транспортного средства для равномерного восприятия воздействий со всех сторон.

Обеспечьте надежную фиксацию датчика с помощью двухстороннего термоскотча или винтового крепежа. Проводку проложите вдали от силовых кабелей и подвижных частей интерьера, исключая натяжение и перегибы проводов. Перед окончательной фиксацией проверьте отсутствие дребезжания корпуса при движении автомобиля по неровностям.

Процедура калибровки

Активируйте режим настройки через меню Pandora 5000 (Сервис → Датчики → Калибровка удара).
Нанесите тестовые удары рукой по кузову в зонах:
- Бамперы спереди/сзади
- Центральные стойки
- Крылья

Отрегулируйте чувствительность в настройках, ориентируясь на реакцию системы:

Уровень чувствительности	Рекомендуемые условия
Высокий (1-3)	Парковки у оживленных дорог, защита от вандализма
Средний (4-6)	Стандартная городская эксплуатация
Низкий (7-9)	Гаражное хранение, территории с минимумом внешних воздействий

Проверьте отсутствие ложных срабатываний при захлопывании дверей/багажника.
Сохраните параметры в энергонезависимой памяти сигнализации.

Важно: после замены аккумулятора или длительного простоя автомобиля выполните повторную калибровку. При изменении сезонной резины (зима/лето) отрегулируйте чувствительность из-за разной жесткости покрышек.

Монтаж датчика наклона/перемещения: алгоритм действий

Убедитесь в наличии комплектующих: датчик наклона/перемещения Pandora 5000, крепежные винты, двухсторонний скотч, соединительные провода и руководство пользователя. Проверьте отсутствие механических повреждений корпуса устройства и состояние контактных разъемов.

Отключите питание основного блока Pandora 5000 перед началом работ. Подготовьте зону установки – очистите поверхность от пыли и обезжирьте спиртовым раствором. Определите оптимальное место монтажа согласно схеме защищаемого объекта, исключая зоны вибраций и прямого воздействия влаги.

Пошаговая последовательность установки

Закрепите корпус датчика:
- На вертикальных поверхностях используйте штатные винты через монтажные отверстия
- Для стеклянных плоскостей примените двухсторонний скотч из комплекта

Подключите кабели к разъемам:

Клемма датчика	Назначение
Красный провод	Питание +12В
Черный провод	Земля (GND)
Желтый провод	Цифровой выход сигнала

Проложите проводку в защитной гофре, зафиксировав стяжками с шагом 25 см
Выполните калибровку через мобильное приложение:
- Активируйте режим "Обучение датчиков"
- Зафиксируйте базовое положение прибора

Подайте питание на систему и проверьте срабатывание при имитации наклона более 15° или перемещения свыше 3 см. Убедитесь в поступлении push-уведомлений на привязанные смартфоны и записи события в журнал тревог. При ложных срабатываниях выполните повторную калибровку или измените позицию датчика.

Процедура подключения сервисной кнопки Valet

Сервисная кнопка Valet предназначена для активации/деактивации охранных режимов, программирования функций и снятия блокировки двигателя без брелока. Подключается к основному блоку Pandora 5000 через специальный разъем.

Для корректной работы требуется соблюдение полярности и изоляция контактов. Расположение кнопки должно обеспечивать скрытный доступ владельцу, но исключать случайное нажатие посторонними.

Последовательность установки

Отключите минусовую клемму АКБ автомобиля
Найдите 6-контактный разъем Service на основном блоке Pandora 5000
Подсоедините провода кнопки к контактам:
- Красный провод → контакт 1 разъема (+12V)
- Черный провод → контакт 2 разъема (GND)
Зафиксируйте кнопку в выбранном месте (салон, скрытая полость)
Восстановите питание АКБ и проверьте индикацию блока

Важные требования: Сечение проводов – не менее 0.75 мм², длина кабеля не должна превышать 2 метров. Избегайте прокладки рядом с высоковольтными линиями. После монтажа выполните тестовую активацию сервисного режима.

Подсоединение сирены: электрическая схема и фиксация

Подключение сирены к автосигнализации Pandora 5000 осуществляется через выделенные выходы основного блока управления. Для корректной работы требуется строгое соблюдение полярности и сечение проводов не менее 0,75 мм². Перед монтажом отключите питание автомобиля, сняв клеммы с аккумуляторной батареи.

Электрическая цепь сирены должна защищаться предохранителем номиналом 5А, устанавливаемым в разрыв +12В линии вблизи источника питания. Все соединения изолируются термоусадкой или изолентой, исключая риск КЗ. Обязательно проверьте целостность штатной проводки автомобиля перед интеграцией.

Схема подключения и распиновка

Сирена Pandora подключается двумя проводами к разъему X2 основного блока:

Клемма сирены	Назначение	Контакты блока Pandora 5000
Красный (+12В)	Управляющее питание	X2-1 (SIREN+)
Черный (GND)	Земля	X2-2 (GND)

Примечание: при использовании внешней сирены сторонних производителей убедитесь в совместимости токов потребления (макс. 3А).

Фиксация корпуса сирены

Выберите место установки в подкапотном пространстве: скрытое от прямого доступа, с защитой от влаги и вибраций
Ориентируйте звуковой выход вниз для предотвращения скопления конденсата
Закрепите корпус через штатные монтажные отверстия саморезами или пластиковыми хомутами
Обеспечьте зазор не менее 5 см от движущихся деталей двигателя и нагревающихся поверхностей

Проводку проложите в гофротрубе вдоль штатных жгутов, фиксируя каждые 15-20 см нейлоновыми стяжками. После монтажа протестируйте работу сирены во всех режимах сигнализации.

Настройка GSM-антенны: расположение для лучшего сигнала

Качество связи Pandora 5000 напрямую зависит от уровня GSM-сигнала. Неправильное размещение антенны – частая причина ложных тревог, задержек оповещений и потери связи с сервером. Антенна должна быть ориентирована на ближайшую вышку сотового оператора и установлена в зоне уверенного приема.

Перед фиксацией антенны проведите практический тест: временно закрепите ее в предполагаемом месте и проверьте уровень сигнала через меню Pandora 5000 (обычно раздел "GSM-диагностика" или "Уровень сигнала"). Целевым показателем является значение RSSI не ниже -75 dBm (чем ближе к 0, тем лучше). Избегайте мест с потенциальными помехами.

Критерии выбора места установки

Оптимальные зоны:

Верхняя часть лобового стекла (внутри салона, возле зеркала заднего вида) – минимум препятствий для радиоволн.
Наружная поверхность крыши (с использованием магнитного основания) – обеспечивает максимальный обзор.
Задняя полка салона (если нет металлизированного напыления на стеклах) – подходит при отсутствии других вариантов.

Запрещенные зоны:

Под металлическими элементами кузова (капот, крыша, багажник).
В непосредственной близости от блока Pandora 5000 (минимум 30-50 см).
Рядом с высоковольтными проводами, мощными потребителями тока (инвертор, аудиосистема), экранированными материалами (фольга, термоизоляция).

Проверка помех: После установки выполните тест:

Действие	Проверяемый параметр
Запуск двигателя	Стабильность уровня сигнала (RSSI)
Включение фар, печки, обогрева сидений	Отсутствие резкого падения сигнала
Закрытие всех дверей и багажника	Сохранение связи (проверка экранировки)

Важно: Кабель антенны должен быть проложен без натяжения и перегибов, фиксирован стяжками. Используйте только родную антенну Pandora с разъемом SMA. Регулярно очищайте наружную часть антенны от грязи и снега.

Инсталляция GPS/ГЛОНАСС антенны: правила и ограничения

Правильный монтаж антенны критичен для стабильной работы системы Пандора 5000. Основное требование – обеспечение прямой видимости небосвода: антенна должна "видеть" максимальное количество спутников без физических преград.

Запрещено размещать антенну внутри металлических корпусов, под капотом, за металлическими элементами кузова или тонировкой с металлизированным слоем. Оптимальные зоны установки – верхняя часть лобового стекла, торпедо у основания стекла или внешний корпус (при наличии защищенного исполнения).

Ключевые требования

Угол наклона: Не более 30° от вертикали. Нарушение снижает чувствительность.
Дистанция от помех: Минимум 50 см от блоков управления двигателем, аудиосистем, USB-зарядок.
Крепление: Только на штатные 3М-скотчи. Запрещено фиксировать саморезами или термоклеем.
Экранирование: Провод антенны не должен пересекаться с высоковольтными кабелями (более 60В).

Материал преграды	Допустимая толщина
Стекло (обычное)	Без ограничений
Пластик	≤ 5 мм
Дерево	≤ 3 мм
Металл, керамика	Запрещено

Важно: При установке на торпедо избегайте зоны воздуховодов под лобовым стеклом – деформация поверхности от нагрева нарушит позиционирование. После монтажа обязательна проверка уровня сигнала через диагностический софт Pandora.

Инициализация системы после монтажа: первый запуск

После завершения физического монтажа всех компонентов Пандоры 5000 выполните визуальную проверку целостности корпуса, кабельных соединений и креплений. Убедитесь в отсутствии механических повреждений, правильности подключения силовых линий (24В ±10%), интерфейсных кабелей RS-485/CAN и антенн GPS/GSM согласно схеме в технической документации. Проверьте соответствие напряжения питания в клеммной колодке блока управления.

Перед подачей питания отключите внешние периферийные устройства (датчики температуры, реле дополнительных цепей). Подготовьте комплектную RFID-карту мастера для авторизации в системе. Убедитесь в наличии устойчивого сигнала сотовой сети для активации модуля телематики, при необходимости установите SIM-карту оператора, указанного в регламенте.

Последовательность активации

Подайте питание на клеммы PWR+ и PWR- основного блока
Дождитесь звукового сигнала (2 коротких гудка) и мигания синего LED-индикатора
Поднесите мастер-карту к считывателю на 3 секунды до сигнала подтверждения
При успешной идентиции дождитесь:
- Постоянного свечения зеленого светодиода STATUS
- Мигания GSM-индикатора с частотой 1 Гц
- Короткой вибрации корпуса

Через 90 секунд проверьте подключение к серверу по статусу LED:

Цвет индикатора	Режим свечения	Статус
Зеленый	Постоянный	Синхронизация с облаком
Синий	Двойное мигание	Режим калибровки
Красный	Прерывистый	Ошибка инициализации

При красной индикации или отсутствии реакции выполните аппаратный сброс кнопкой RESET на материнской плате. После успешного соединения с сервером Pandora Cloud активируйте периферийные устройства через меню конфигурации. Обязательно произведите калибровку датчиков удара и наклона согласно разделу 7.2 технического руководства.

Привязка брелоков к основному блоку: пошаговый процесс

Привязка брелоков Pandora 5000 к центральному модулю обязательна для корректной работы системы. Без этой процедуры брелоки не смогут управлять сигнализацией или получать оповещения.

Перед началом убедитесь, что основной блок подключен к питанию 12В, ключ зажигания в положении "ON", а все брелоки находятся в зоне действия антенны (до 5 метров). Не пропускайте этапы для избежания сбоев.

Инструкция по привязке

Активируйте сервисный режим:
- Нажмите VALET 7 раз при выключенном зажигании
- Включите зажигание после 7-го нажатия
Дождитесь звукового сигнала (2 гудка) и мигания светодиода на основном блоке
Нажмите любую кнопку на первом брелке:
- Система подтвердит привязку коротким сигналом сирены
- Светодиод на блоке изменит режим мигания
Повторите шаг 3 для всех дополнительных брелоков (максимум 4)
Выключите зажигание для автоматического выхода из режима программирования
Проверьте работу каждого брелока:
- Дистанционная постановка/снятие с охраны
- Реакция на экстренные кнопки (Panic)

Важно: При сбое повторите процесс сначала. Привязка новых брелоков автоматически удаляет старые из памяти системы. Все брелоки необходимо регистрировать за одну процедуру.

Настройка чувствительности датчиков через мобильное приложение

Тонкая регулировка чувствительности датчиков Pandora 5000 осуществляется через фирменное мобильное приложение. Эта функция критически важна для минимизации ложных срабатываний при сохранении высокой реактивности системы на реальные угрозы. Доступ к настройкам открывается после успешного сопряжения устройства со смартфоном по Bluetooth и авторизации в профиле.

В разделе "Датчики" интерфейса приложения отображаются все подключенные сенсоры: удара, наклона, движения и периметра. Для каждого элемента предусмотрены индивидуальные ползунки калибровки с 10-ступенчатой градацией. Рекомендуется начинать со стандартных значений (уровень 5), тестируя реакцию системы в разных условиях.

Алгоритм кастомизации параметров

Для оптимизации работы сенсоров выполните следующие действия:

Выберите целевой датчик в списке оборудования
Активируйте тестовый режим (иконка динамика)
Плавно перемещайте ползунок чувствительности:
- Уменьшение (1-3) - для шумных трасс/гравийных покрытий
- Стандарт (4-6) - городская эксплуатация
- Увеличение (7-10) - безлюдные стоянки/транспортировка ценных грузов
Фиксируйте изменения кнопкой "Применить"

Особое внимание уделите калибровке двухосевого акселерометра при установке на внедорожники. При изменении клиренса более чем на 5% от заводских параметров обязательна:

Действие	Рекомендация
Корректировка нулевой точки	Через пункт "Калибровка уровня"
Проверка реакции на эвакуатор	Тест с включенной сиреной

Регулярно проверяйте логи срабатываний во вкладке "События". Если зафиксировано более 3 ложных тревог в неделю - снижайте порог чувствительности на 1 деление. Для датчиков объема в салоне при высокой температуре окружающей среды (+30°C и выше) временно устанавливайте значение на 20% ниже номинала.

Активация дополнительных функций: автозапуск, турботаймер

Функция автозапуска в Pandora 5000 позволяет дистанционно запускать двигатель автомобиля с брелока или через мобильное приложение, обеспечивая прогрев салона и силового агрегата перед поездкой. Для активации необходимо войти в инженерное меню охранного комплекса, выбрать раздел "Дополнительные сервисы" и активировать опцию "Remote Start". Требуется обязательная привязка к штатной CAN-шине автомобиля и калибровка датчиков.

Турботаймер обеспечивает продолжение работы двигателя на холостом ходу после извлечения ключа зажигания, необходимое для охлаждения турбины в турбированных двигателях. Активация выполняется через подраздел "Турборежим" в сервисном меню с установкой времени задержки (от 30 секунд до 5 минут). Функция требует подключения к тахометру и корректной настройки иммобилайзерного обхода.

Ключевые особенности реализации

Безопасность автозапуска: блокировка при открытом капоте, нейтральной передаче (МКПП) или низком уровне топлива
Адаптивный алгоритм: автоматическое увеличение времени работы турботаймера при высоких температурных показателях
Интеграция с мобильным приложением: управление таймерами через смартфон

Параметр	Автозапуск	Турботаймер
Минимальное время работы	5 минут	30 секунд
Требуемые подключения	CAN, датчик топлива, обходчик иммобилайзера	Тахометр, датчик температуры двигателя
Особые условия	Обязательная активация иммобилайзера после запуска	Блокировка при низких оборотах (<800 об/мин)

Диагностика корректности установки: проверка всех зон

После завершения монтажа системы Pandora 5000 обязательна поэтапная проверка всех защитных зон для исключения ошибок подключения и настройки. Последовательный контроль гарантирует корректное взаимодействие датчиков, исполнительных устройств и центрального блока при любых сценариях работы.

Начинайте диагностику с визуального осмотра мест установки датчиков на предмет механических повреждений и правильной ориентации. Убедитесь в отсутствии помех в зонах обнаружения и соответствии рабочих углов обзора проектным требованиям. Особое внимание уделите скрытым монтажным точкам.

Порядок тестирования зон

Питание и связь:
- Проверьте напряжение на клеммах всех подключенных устройств (11.8-14.5В)
- Протестируйте стабильность CAN/LIN-соединения с автомобилем
Датчики безопасности:
- Имитируйте срабатывание концевых выключателей дверей/капота/багажника
- Проверьте реакцию объемного датчика на движение в салоне
- Протестируйте чувствительность микроволнового радара
Исполнительные устройства:
- Убедитесь в срабатывании блокировок двигателя при постановке на охрану
- Проверьте синхронизацию световой и звуковой сигнализации

Параметр	Норма	Инструмент проверки
Сопротивление цепи блокировки	< 0.5 Ом	Мультиметр
Задержка срабатывания сирены	2-3 сек	Секундомер
Дальность радиоканала	> 1000 м	Тестовый режим брелока

Фиксируйте результаты в диагностическом отчете через ПО Pandora Pro. При отклонениях проведите повторную калибровку проблемной зоны. Убедитесь в отсутствии конфликтов с штатными системами автомобиля после активации всех защитных контуров.

Типовые ошибки подключения и способы их устранения

Неправильная коммутация клемм питания – наиболее распространённая ошибка. Перепутанные полярность или подключение к нестабильному источнику ниже 9 В приводят к отказу запуска системы или постоянным перезагрузкам. Всегда сверяйтесь с маркировкой на разъёме блока питания.

Игнорирование состояния светодиодных индикаторов на корпусе устройства чревато пропуском критических неисправностей. Мигающие красные сигналы или отсутствие подсветки указывают на проблемы с внутренней логикой, требующие перепрошивки или аппаратной диагностики.

Диагностика и решения

Ошибка связи с датчиками:

Симптомы: Отсутствие показаний температуры/влажности в интерфейсе
Проверка: Целостность кабелей RJ-12, плотность посадки коннекторов
Решение: Замена экранированного кабеля длиной не более 10 метров

Самопроизвольное отключение:

Измерьте напряжение на клеммах при включённой нагрузке – должно быть 11.5-13.8 В
Проверьте сечение питающих проводов – минимально 1.5 мм² при длине кабеля >3 м
Установите помехозащитный ферритовый фильтр на сетевой кабель

Ошибка	Код на дисплее	Экстренные меры
КЗ датчиков	E-04	Отсоединить периферию, перезагрузить
Перегрев процессора	E-11	Очистка вентиляционных решёток, проверка кулера
Сбой памяти	E-29	Сброс до заводских настроек кнопкой RST

Важно! При ошибке калибровки гигрометра (код E-17) выполните 3-часовой прогрев устройства в режиме стабилизации без подключённых сенсоров. Избегайте установки вблизи источников тепла или вибрации – это вызывает ложные срабатывания защиты.

Сдача работы клиенту: инструктаж по базовым операциям

После монтажа и настройки системы "Пандора 5000" проведите клиенту практический инструктаж. Продемонстрируйте все ключевые функции непосредственно на установленном оборудовании, предоставляя возможность самостоятельного выполнения операций под вашим контролем.

Убедитесь, что клиент освоил базовые сценарии использования: постановку/снятие с охраны, обработку тревожных событий и ежедневную эксплуатацию. Акцентируйте внимание на индикации режимов работы через светодиодные сигналы блока и звуковую обратную связь.

Базовые операции управления

Постановка на охрану:

Короткое нажатие кнопки брелока с иконкой замка
Двойной звуковой сигнал и мигание синего светодиода
Автоматическое закрывание замков (при подключении автозапуска)

Снятие с охраны:

Нажмите кнопку "разблокировки" на брелоке
Дождитесь одинарного звукового сигнала
Убедитесь в постоянном свечении синего светодиода

Режим	Светодиод	Звук
Охрана активна	Краткие мигания	Нет
Тревога	Красный постоянный	Прерывистый сигнал
Сервисный режим	Желтый мигающий	2 коротких сигнала

Важно! Продемонстрируйте реакцию системы на экстренные ситуации: нажмите тревожную кнопку брелока, имитируйте открытие капота при активной охране. Объясните последовательность действий при ложных срабатываниях.

Передайте клиенту полный комплект документации: руководство пользователя, гарантийный талон и контакты сервисной поддержки. Зафиксируйте подпись клиента в акте приёмки работ.

Список источников

Для подготовки материала об охранной системе Pandora 5000 использовались проверенные технические документы и официальные ресурсы производителя. Ниже представлен перечень ключевых источников, содержащих актуальные данные по установке, функционалу и характеристикам устройства.

Все указанные материалы предоставляют детальную информацию о комплектации, принципах работы, требованиях к монтажу и программным компонентам системы. Особое внимание уделялось официальным техническим спецификациям и руководствам по эксплуатации.

Официальное руководство по установке Pandora 5000 (PDF-документация)
Технический паспорт системы Pandora 5000 (версия 2023)
Каталог оборудования Pandora Pro Line на сайте производителя
Инструкция по настройке мобильного приложения Pandora Pro
Сервисная документация для авторизованных установочных центров
Видеоинструкции по монтажу от инженерного отдела Pandora
Сравнительные таблицы характеристик модельного ряда Pandora DXL
Форум технической поддержки пользователей Pandora Pro
