Монтаж противотуманных фар на Ладу Гранту самостоятельно

Статья обновлена: 18.08.2025

Противотуманные фары – не просто дополнительный аксессуар для Lada Granta, а важный элемент активной безопасности. Они обеспечивают лучшее освещение дорожного полотна в сложных погодных условиях: туман, сильный дождь, метель или снегопад. Правильно установленные "противотуманки" значительно повышают видимость и контрастность, делая поездки безопаснее.

Многие владельцы Гранты решают монтировать противотуманные фары самостоятельно. Это позволяет сэкономить на услугах сервиса и дает полный контроль над процессом. Установка требует определенных технических навыков, внимательности к деталям и понимания электрической схемы автомобиля, но при грамотном подходе вполне выполнима в гаражных условиях.

В этой статье мы подробно разберем все этапы установки противотуманок на Lada Granta своими руками: от выбора качественных фар и необходимых комплектующих до подключения проводки и настройки света. Главное – строго следовать инструкции и соблюдать меры безопасности при работе с электрооборудованием автомобиля.

Выбор противотуманных фар: критерии

Основной критерий – соответствие размеров штатным местам на бампере Гранты. Неверно подобранные габариты потребуют сложной доработки креплений или самого бампера, что увеличит трудоемкость установки.

Приоритет отдавайте фарам с маркировкой ECE R19 (европейский стандарт) или ГОСТ Р 41.19-99 (российский аналог). Это гарантирует корректное светораспределение, не ослепляющее встречных водителей, и легальность эксплуатации.

Ключевые параметры выбора

Тип лампы:

Галогеновые (H8, H11): Бюджетный вариант, простая замена, достаточная яркость для большинства условий.
Светодиодные (LED): Высокая энергоэффективность, яркий белый свет, долгий срок службы. Убедитесь, что диодные элементы закрыты линзой для предотвращения ослепления.
Ксеноновые: Требуют установки блока розжига, сложнее в монтаже. Обязательно наличие омывателя и автокорректора для легальности.

Цветовая температура света:

Желтый спектр (2500K-3500K): Лучше пробивает туман и снегопад, меньше отражается от капель воды.
Белый свет (4000K-6000K): Улучшает контрастность на мокром асфальте, популярен в LED-фарах.

Конструктивные особенности:

Корпус	Ударопрочный пластик (ABS) с резиновыми уплотнителями (IP-класс не ниже IP54).
Рассеиватель	Стекло (устойчиво к царапинам) или поликарбонат (легче, но требует аккуратного ухода).
Крепление	Универсальные "ушки" или кронштейны под конкретную модель Гранты. Проверьте совместимость.

Комплектация:

Наличие проводки и разъемов, совместимых со штатной электроникой Гранты.
Качественные клеммы и изоляция проводов (во избежание КЗ).
Сертификат соответствия (облегчит прохождение ТО).

Проверка комплектации ПТФ перед установкой

Перед началом монтажа тщательно сверьте содержимое упаковки с перечнем компонентов, указанным в инструкции производителя. Отсутствие даже одной детали сделает установку невозможной или небезопасной.

Разложите все элементы на чистой поверхности при хорошем освещении. Обратите внимание на целостность упаковки мелких деталей – крепежа и разъемов.

Обязательные компоненты комплекта

Противотуманные фары (2 шт.) – проверьте стекла на отсутствие трещин, сколов и царапин.
Кронштейны крепления – должны соответствовать форме штатных мест в бампере Гранты.
Электропроводка с колодками подключения – осмотрите изоляцию на повреждения, убедитесь в наличии фиксаторов.
Реле и предохранитель – номинал предохранителя должен соответствовать требованиям инструкции (обычно 10-15А).
Кнопка включения ПТФ – со светодиодным индикатором и штатным разъемом для установки в панель приборов.
Комплект крепежа – болты, гайки, пластиковые пистоны (сравните количество с инструкцией).

Дополнительные элементы для проверки

Защитные заглушки	Для отверстий в бампере (если штатные отсутствуют)
Термоусадочные трубки/изолента	Для герметизации соединений
Схема подключения	Должна быть понятной и на русском языке

Важно: Убедитесь, что лампочки в фарах соответствуют заявленной мощности (обычно H8 35W) и плотно сидят в патронах. При обнаружении несоответствий немедленно обратитесь к продавцу.

Демонтаж защитных заглушек бампера

Защитные заглушки расположены в нижней части переднего бампера на местах установки противотуманных фар. Они представляют собой пластиковые элементы овальной или прямоугольной формы, удерживаемые фиксаторами по периметру.

Работу выполняйте аккуратно, без резких усилий – хрупкий пластик бампера легко повредить. Используйте чистый инструмент во избежание царапин на лакокрасочном покрытии.

Порядок снятия заглушек

Подготовьте инструмент: тонкую плоскую отвертку, пластиковый монтажный лопатку и фонарик.
С внутренней стороны бампера найдите фиксаторы заглушки (4-6 защелок по контуру).
Поочередно отожмите каждый фиксатор лопаткой или отверткой, заводя инструмент между корпусом заглушки и бампером.
Плавно выталкивайте заглушку наружу через лицевую часть бампера, придерживая ее изнутри рукой.
Извлеките демонтированную деталь и убедитесь, что фиксаторы не сломаны.

Важно: Если фиксаторы повреждены – замените заглушку перед дальнейшей сборкой.

Подготовка места установки фар

Очистите монтажную зону в бампере от загрязнений и остатков заводского герметика. Используйте обезжириватель для удаления следов масла или технических жидкостей, уделяя особое внимание области вокруг технологических заглушек. Проверьте целостность посадочных отверстий – при обнаружении трещин или деформаций пластика потребуется предварительный ремонт.

Снимите защитные заглушки бампера, соответствующие месту монтажа противотуманок. Аккуратно подденьте их плоской отверткой или пластиковым монтажным инструментом, избегая царапин на лакокрасочном покрытии. Зачистите края отверстий наждачной бумагой P120-P180 для создания шероховатой поверхности, улучшающей адгезию герметика при фиксации фар.

Проверка коммуникаций

Проводка: Убедитесь в наличии штатной проводки до блоков предохранителей. При её отсутствии подготовьте комплект проводов сечением 1.5 мм² с запасом длины 20-30 см.
Защита: Проложите провода в гофротрубке через технологические отверстия лонжеронов, исключая контакт с подвижными элементами подкрылков.
Фиксация: Используйте пластиковые хомуты через каждые 15-20 см для крепления проводки к штатным жгутам.

Элемент	Параметры подготовки
Контактные площадки	Зачистка до металла, нанесение токопроводящей смазки
Реле и предохранитель	Установка в свободные слоты монтажного блока (номинал 15А)
Герметик	Автомобильный силиконовый, термостойкий (-40°C до +180°C)

Сделайте разметку точек крепления кронштейнов согласно схеме производителя фар
Просверлите отверстия диаметром на 0.5 мм меньше резьбовой части крепежа
Обработайте срезы антикоррозийным составом для пластика

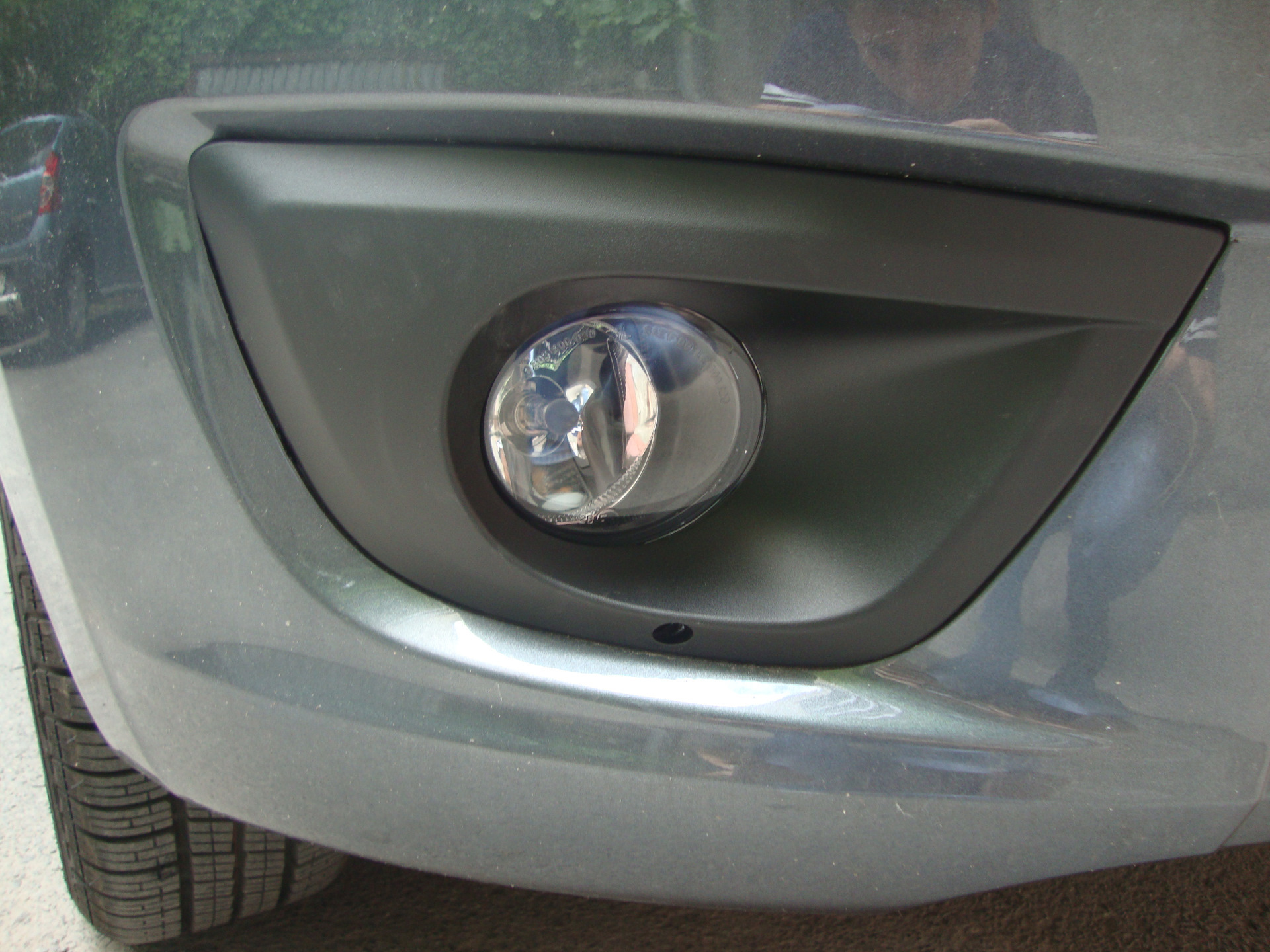

Фиксация противотуманок в посадочных местах

Установите корпус противотуманной фары в предназначенную нишу бампера, совместив монтажные проушины на фаре с крепежными отверстиями на кузове автомобиля. Проверьте плотность прилегания корпуса по всему периметру и отсутствие перекосов – зазор между фарой и бампером должен быть равномерным.

Зафиксируйте фару штатными винтами через резиновые демпферы, входящие в комплект. При отсутствии заводского крепежа используйте саморезы М4×10 мм с пресс-шайбой, вкручивая их крестообразной отверткой или шуруповертом на малых оборотах. Затягивайте крепеж равномерно диагональным методом до плотного прижима, избегая деформации пластика.

Ключевые аспекты надежной фиксации

Проверка посадки: Корпус не должен выступать за линию бампера или проваливаться внутрь
Защита от вибраций: Обязательное применение резиновых втулок между корпусом фары и кузовом
Усиление соединения: Обработка металлических крепежных точек антикором перед установкой
Контроль затяжки: Момент закручивания – до легкого упора, без передавливания пластика

Элемент	Рекомендации	Ошибки
Крепеж	Нержавеющие саморезы с каучуковыми шайбами	Использование болтов без демпфирующих прокладок
Проводка	Пропуск жгута через штатные заглушки бампера	Фиксация проводов внатяг или рядом с подвижными элементами
Герметизация	Обработка стыков силиконовым герметиком	Попадание герметика на рассеиватель или отражатель

После фиксации проверьте устойчивость фары – попытайтесь пальцами сдвинуть корпус в разных направлениях. Допустимый люфт не превышает 1-2 мм. Убедитесь, что вибрация кузова на ходу не передается на световой модуль.

Регулировка угла положения ПТФ

Правильная регулировка противотуманных фар критически важна для безопасности. Неверный угол наклона приводит к ослеплению встречных водителей и снижает эффективность освещения дорожного полотна в условиях тумана, дождя или снега.

Для проведения регулировки потребуется ровная горизонтальная площадка, вертикальная стена (гараж, забор), рулетка, отвертка (крестовая или плоская, в зависимости от винтов ПТФ), мел или малярный скотч для разметки. Автомобиль должен быть заправлен, давление в шинах – соответствовать норме, в салоне – водитель или эквивалентный груз (около 70 кг).

Пошаговая инструкция регулировки

Подготовка автомобиля: Установите Гранту перпендикулярно стене на расстоянии ровно 5 метров. Убедитесь, что поверхность площадки строго горизонтальна.
Разметка на стене:
- Отметьте на стене точку (ЦО), соответствующую центру автомобиля (продольной оси).
- Отмерьте и проведите две вертикальные линии (ЦЛ и ЦП), соответствующие центрам левой и правой противотуманных фар.
- Измерьте высоту от земли до центра каждой ПТФ на автомобиле (H). Перенесите это значение на стену и проведите строго горизонтальную линию на высоте H.
- Проведите вторую горизонтальную линию на 10 см ниже первой (H - 10 см). Это будет целевая линия для центра светового пучка.
Настройка светового пучка:
- Включите противотуманные фары.
- Закройте одну фару плотным непрозрачным материалом (картон, ткань).
- Найдите на стене центр (самую яркую точку) светового пятна работающей фары.
Корректировка положения:
- Найдите регулировочные винты на корпусе ПТФ (обычно сверху/снизу – вертикаль, слева/справа – горизонталь).
- Вращением верхнего/нижнего винта добейтесь, чтобы центр светового пятна совпал с точкой пересечения вертикальной линии центра фары (ЦЛ или ЦП) и нижней горизонтальной линии (H - 10 см).
- Проверьте, чтобы верхняя граница светового пятна не поднималась выше основной горизонтали (H).
- Повторите процедуру для второй фары, закрыв первую.
Проверка симметрии: Включите обе ПТФ. Убедитесь, что световые пятна симметричны относительно центра авто (ЦО) и расположены на одинаковой высоте (H - 10 см). Верхние границы пятен должны быть на одном уровне.

Ключевые требования: Центр пучка каждой ПТФ обязательно должен быть ниже фактической высоты центра фары на машине (H). Величина снижения (10 см на 5 метрах) соответствует углу наклона примерно 1.1-1.3% и является стандартной для обеспечения видимости без ослепления.

Параметр	Значение	Примечание
Расстояние до стены	5 метров	Минимально допустимое для точности
Снижение центра пучка	10 см	Относительно высоты центра фары (H)
Допуск по высоте между фарами	± 2 см	Максимальное расхождение
Горизонтальное смещение от центра фары	Не более 2 см	Относительно линии ЦЛ/ЦП

После регулировки обязательно проверьте работу ПТФ в реальных условиях: в темное время суток на плохо освещенной дороге. Свет должен равномерно "стелить" дорогу перед автомобилем на расстоянии 20-40 метров, не создавая слепящих бликов и резких теневых границ. Регулировку рекомендуется повторять при замене ламп или после серьезных ударов по подвеске.

Прокладка проводки через моторный отсек

Основная задача – безопасно провести кабель от салона автомобиля к противотуманным фарам в подкапотном пространстве. Необходимо исключить контакт проводов с подвижными деталями, горячими поверхностями и острыми кромками.

Ключевой этап – поиск технологического отверстия в моторном щите. На Гранте используют штатные заглушки рядом с основным жгутом электропроводки или педальным узлом. Аккуратно извлеките резиновую пробку, сохранив ее целостность для дальнейшей герметизации.

Пошаговая последовательность работ

Подготовка кабеля: Сформируйте жгут с запасом длины 15-20 см. Обязательно наденьте термоусадочную трубку или гофру на участки, проходящие возле выпускного коллектора.

Проденьте провода через отверстие в моторном щите со стороны салона
Заведите кабель в подкапотное пространство, избегая натяжения
Закрепите жгут пластиковыми хомутами вдоль штатной проводки
Пропустите проводку над гидроблоком АБС или за брызговиком
Выведите кабель к местам установки ПТФ через технологические полости бампера

Фиксация: Каждые 20-30 см используйте нейлоновые стяжки с демпферными прокладками. Обязательно оставьте слабину возле мест крепления кузовных деталей.

Зона риска	Меры защиты
Рядом с радиатором	Пластиковые короба + термоизоляция
Около ремня ГРМ	Жесткая гофра + двойная фиксация
Точки перегиба	Резиновые втулки + силиконовая смазка

Герметизация: После протяжки тщательно обработайте место ввода кабеля через моторный щит автомобильным герметиком. Установите резиновую заглушку на место, продев через нее провода.

Установка реле управления противотуманками

Реле обеспечивает стабильную работу фар через штатный переключатель, защищая проводку от перегрузки. Без него подключение напрямую от кнопки чревато оплавлением контактов и выходом из строя цепи.

Для монтажа потребуется пятиконтактное реле (12V, 30-40А), колодка под него, изолента, термоусадочные трубки и инструмент для зачистки проводов. Оптимальное место установки – монтажный блок в салоне или подкапотное пространство возле АКБ.

Пошаговый алгоритм подключения

Схема соединений реле:

Контакт 85: Подключите к массе (кузову).
Контакт 86: Подсоедините к выходу штатного переключателя ПТФ (+12V при активации).
Контакт 30: Запитайте от плюса АКБ через предохранитель (15-20А) с обязательной установкой в разрыв цепи.
Контакт 87: Направьте провод к плюсовым клеммам противотуманных фар.
Контакт 87a: Оставьте свободным (не используется в данной схеме).

Проверьте работу: при включении переключателя реле должно срабатывать с характерным щелчком, фары – загораться без задержек. Убедитесь в отсутствии нагрева проводов в первые минуты работы.

Важно: Сечение кабеля от АКБ к реле и к фарам – не менее 1.5 мм². Обязательно установите предохранитель как можно ближе к плюсовой клемме аккумулятора!

Подключение к блоку предохранителей

Определите свободный слот в монтажном блоке под капотом для установки реле противотуманок. Обычно используют гнездо с маркировкой "Х3" или другие незанятые позиции, обозначенные в инструкции к автомобилю. Подготовьте стандартное 4-контактное реле (30/40А) и предохранитель на 15А, соответствующий мощности ваших фар.

Аккуратно снимите защитную крышку блока предохранителей. Найдите контакты выбранного слота и подключите реле согласно схеме: контакт 85 – к управляющему проводу от кнопки в салоне, 86 – к "массе" (кузову), 30 – к плюсовому проводу от аккумулятора через предохранитель, 87 – к силовому кабелю фар. Используйте специальные пистоны для надежной фиксации проводов в разъемах блока.

Ключевые этапы подключения

Подача питания: от "+" аккумулятора проложите провод сечением 1.5-2.5 мм² через отдельный предохранитель, установленный в 15-20 см от клеммы
Коммутация реле: подключите управляющий провод от кнопки в салоне к контакту 85. Контакт 86 зафиксируйте на болте кузова
Распределение нагрузки: выход силового провода с контакта 87 реле разветвите на две линии – к каждой фаре через отдельные соединения
Проверка изоляции: все оголенные участки проводов заизолируйте термоусадкой, группу кабелей уложите в гофру

Контакт реле	Назначение	Цвет провода*
30	Питание от АКБ (+)	Красный
85	Управление (кнопка)	Синий
86	Масса (-)	Черный
87	Выход на фары	Желтый

*Цвета проводов могут отличаться – ориентируйтесь на схему комплекта ПТФ

После монтажа включите зажигание и проверьте работу фар через штатную кнопку. Убедитесь в отсутствии нагрева проводов и искрения. Зафиксируйте реле на посадочном месте пластиковым хомутом, верните защитную крышку блока на место.

Монтаж кнопки включения в салоне

Выберите удобное место для установки кнопки на приборной панели или центральной консоли, учитывая эргономику и простоту доступа при вождении. С помощью монтажного шаблона или корпуса кнопки наметьте контур будущего отверстия, затем аккуратно вырежьте его канцелярским ножом или специальной коронкой.

Снимите декоративные накладки панели для доступа к пространству за монтажной зоной. Проденьте провода управления реле противотуманок через подготовленное отверстие, оставив запас длины 10-15 см для соединения контактов. Зафиксируйте корпус кнопки в посадочном месте штатными защелками или крепежными скобами.

Электрические подключения

Подсоедините силовой провод (обычно красный/желтый) к контакту №30 реле через предохранитель 15А
Контакт управления (синий провод) подключите к выводу №85 реле
Заземление (черный провод) закрепите на кузовном болте с очищенным от краски контактом
При наличии подсветки: оранжевый провод соедините с габаритным освещением

Контакт кнопки	Назначение
+12V (постоянный)	Питание через предохранитель
OUT (выход)	Управление катушкой реле
GND (земля)	Кузов автомобиля
ILL (подсветка)	Цепь габаритных огней

Проверьте фиксацию проводов в клеммах кнопки и отсутствие оголенных контактов. Соберите панель в обратной последовательности, убедившись в отсутствии пережатия проводов. Перед окончательной сборкой выполните тестовое включение системы для проверки работоспособности.

Протяжка кабеля через салонный уплотнитель

Основная задача – аккуратно провести провод от моторного отсека к салону через штатный резиновый уплотнитель жгута проводки, расположенный за педальным узлом. Для этого потребуется снять пластиковую заглушку в бардачке со стороны водителя и частично демонтировать боковину торпедо.

Снимите резиновый сапожок уплотнителя с кузова, аккуратно вытянув его из посадочного гнезда. Найдете внутри основной жгут проводов, идущий от салона к подкапотному пространству. Внимательно осмотрите его на предмет свободного места или технологических заглушек.

Ключевые шаги протяжки

Осторожно прорежьте в уплотнителе небольшое отверстие (Ø 5-6 мм) острым ножом рядом с основным жгутом.
Смажьте провод силиконовой смазкой для уменьшения трения.
Протяните кабель через отверстие с помощью жесткой проволоки или пластиковой протяжки ("цыганской иглы").
Проведите провод вдоль штатной проводки, избегая контакта с подвижными элементами педального узла.

Обязательно восстановите герметичность: обработайте место ввода кабеля термостойким герметиком и плотно установите сапожок уплотнителя обратно. Убедитесь, что провод не пережат и не касается острых кромок кузова.

Рекомендация: Используйте провод в дополнительной термоусадке или гофре на участке прохода через металл кузова для защиты от перетирания. После протяжки зафиксируйте кабель пластиковыми хомутами к штатным жгутам в подкапотном пространстве и под торпедой.

Подключение кнопки к бортовой сети

Определите место установки кнопки управления противотуманками в салоне, предварительно сняв декоративную панель или заглушку на приборной панели. Подготовьте провода сечением 1.5 мм² с запасом длины 20-30 см, изоляционные кембрики и термоусадочные трубки.

Снимите минусовую клемму с аккумулятора для обесточивания сети. Проложите сигнальный провод от места монтажа кнопки в подкапотное пространство через технологическое отверстие в моторном щите, используя резиновый уплотнитель для защиты изоляции.

Схема подключения контактов

Выполните соединения согласно распиновке:

Контакт кнопки	Назначение
+12V (постоянный)	Предохранитель F23 (15А) в монтажном блоке
Управляющий выход	Реле противотуманок (контакт 85)
Подсветка (+)	Габаритное освещение
Масса	Кузовной болт

Важные этапы:

Зачистите концы проводов на 8-10 мм, обожмите наконечниками НШВИ
Подключите питание кнопки через предохранитель-патрон, врезанный в цепь F23
Выведите управляющий провод в подкапотное пространство через штекер ЭБУ (канал D)
Закрепите массовый провод на очищенное от краски место кузова болтом М6

Контрольная проверка: После восстановления питания аккумулятора проверьте:

Срабатывание кнопки при включенном зажигании
Работу подсветки клавиши совместно с габаритами
Отсутствие искрения или нагрева в точках соединения

Соединение реле с управляющим сигналом

Подключите управляющий провод (контакт 85 реле) к источнику сигнала, активирующему противотуманки. На Гранте оптимальный вариант – контакт Х1/7 (синий провод) в блоке предохранителей салона. Этот вывод запитывается +12V при включении габаритов, что соответствует требованиям ПДД.

Используйте обжимной разъем "папа" 6.3 мм для надежного соединения с реле. Изолируйте место подключения термоусадкой. Проверьте мультиметром наличие напряжения при включении габаритов перед фиксацией провода.

Ключевые этапы подключения

Снимите минусовую клемму с АКБ
Демонтируйте боковую накладку блока предохранителей
Найдите контакт Х1/7 (синий провод в верхнем ряду)
Подсоедините провод управления реле через разъем
Проложите провод вдоль штатной трассы к моторному отсеку

Контакт реле	Назначение	Цвет провода
85	Управляющий сигнал (+12V)	Синий (от блока)
86	Масса (кузов)	Черный

Важно: При подключении к габаритам противотуманки будут работать только при включенном свете. Для независимой активации используйте отдельный переключатель, подключенный к замку зажигания через предохранитель.

Коммутация массы ПТФ с кузовом

Качественное соединение массы критически важно для стабильной работы противотуманных фар и предотвращения окисления контактов. Кузов автомобиля выступает общим "минусом" электросистемы, поэтому коммутация выполняется непосредственно на него.

Для подключения массы выполните следующие действия:

Выберите точку крепления на кузове вблизи ПТФ (например, штатное резьбовое отверстие или чистая металлическая поверхность). Очистите место от грязи и краски до блеска металла.
Подготовьте провод сечением не менее 1.5 мм² с кольцевой клеммой на конце. Обработайте контактную группу антикоррозийной смазкой.
Зафиксируйте клемму на кузове болтом с пружинной шайбой (гровером), обеспечивая максимальную площадь соприкосновения. Убедитесь в отсутствии люфта.
Подсоедините второй конец провода к клемме массы на корпусе противотуманной фары (обычно обозначена символом "⊥" или "-").

Важно: Избегайте последовательного соединения массы разных фар между собой – каждый минусовой провод должен идти отдельно на кузов. Проверьте отсутствие контакта оголенных проводов с подвижными элементами подкрылка.

После монтажа протестируйте работу ПТФ при включенном зажигании. Убедитесь, что фары не мигают и не гаснут при вибрации кузова – это подтвердит надежность соединения.

Изоляция соединений термоусадкой

После соединения проводов методом скрутки или пайки, термоусадочная трубка надевается на место контакта. Важно выбрать трубку с запасом длины (минимум 1 см с каждого конца соединения) и диаметром, обеспечивающим плотное облегание после усадки. Предварительно очистите провода от грязи и убедитесь в отсутствии острых заусенцев.

Прогревайте термоусадку равномерно по всей длине строительным феном или зажигалкой (без открытого пламени, чтобы избежать копоти). Двигайтесь от центра к краям, исключая образование воздушных пузырей. Полная усадка характеризуется плотным прилеганием к проводам и появлением герметизирующего слоя клея на концах (если используется клеевой вариант трубки).

Ключевые этапы работы

Отрежьте трубку с запасом 2-3 см относительно длины оголенного соединения.
Наденьте трубку до соединения проводов (если клеммы не разъемные).
После фиксации контактов сдвиньте трубку на место стыка.
Нагревайте до полного уплотнения, следя за выступлением клея по краям.

Тип термоусадки	Особенности	Применение в авто
ПВХ (без клея)	Низкая стоимость, малая герметичность	Защита одиночных соединений в салоне
Клеевая (толстостенная)	Водо- и пыленепроницаемость	Подкапотные соединения, контакты у фар

Обязательно проверяйте изоляцию на отсутствие морщин и непроплавленных участков. Для ответственных узлов (рядом с блоком фар или двигателем) используйте двухслойную изоляцию: сначала клеевую трубку, затем обычную ПВХ поверх нее. Это гарантирует защиту от вибрации и перепадов температур.

Фиксация проводки пластиковыми хомутами

Надежная фиксация проводов – обязательный этап установки противотуманных фар. Пластиковые хомуты (стяжки) предотвращают трение проводов о металлические кромки кузова, защищают от вибрации и случайного отсоединения клемм. Неподвижно закрепленная проводка гарантирует отсутствие коротких замыканий и обрывов в процессе эксплуатации автомобиля.

Подготовьте хомуты подходящей длины (обычно 100-200 мм) с запасом для двойной фиксации сложенных проводов. Рассортируйте провода по группам: питание к блокам предохранителей, управление кнопкой в салоне, соединение между фарами. Каждую группу стяните отдельно – это упростит диагностику и исключит переплетение.

Порядок крепления проводки

Выбор точек крепления: Используйте технологические отверстия в кузове или моторном щите. Избегайте мест с острыми краями и зон нагрева (возле двигателя, выпускного коллектора).
Прокладка проводов: Проведите жгуты параллельно штатной проводке автомобиля, оставляя небольшой провис (10-15 мм) для компенсации вибрации.
Фиксация хомутами:
- Проденьте хомут в отверстие кузова или вокруг стационарной скобы.
- Плотно обхватите жгут, затягивая до упора без пережима проводов.
- Обрежьте излишек хвостика кусачками, оставив 2-3 мм.

Критические моменты:

Ошибка	Последствие	Решение
Слишком тугая затяжка	Деформация изоляции, обрыв жилы	Затягивать до легкого сопротивления
Фиксация к подвижным элементам	Перетирание проводов, обрыв	Крепить только к статичным деталям кузова
Игнорирование термоизоляции	Плавление изоляции возле двигателя	Использовать гофру или термостойкую ленту

Важно: После фиксации проверьте отсутствие натяжения проводов при полном повороте руля и открытии капота. Дополнительно защитите жгуты, проходящие через металл, отрезками резинового шланга или пластиковой гофры. Все точки крепления обработайте антикором при повреждении заводского покрытия.

Подключение ламп в противотуманных фарах

Перед монтажом убедитесь, что аккумуляторная батарея отключена для предотвращения короткого замыкания. Проверьте комплектацию: лампы должны соответствовать типу цоколя (обычно H8 или H11), подготовьте проводку, реле, кнопку управления и предохранитель номиналом 15А.

Основные этапы подключения:

Схема электропроводки

Зафиксируйте реле в монтажном блоке (часто используют слоты R1-R5)
Подведите плюсовой провод от аккумулятора через предохранитель к контакту 30 реле
Соедините контакт 86 реле с кнопкой управления в салоне
Выведите минусовой сигнал с кнопки на кузов (массу)

Контакт реле	Назначение
30	Питание от АКВ (+)
85	Масса (-)
86	Управление от кнопки
87	Выход на фары

После реле (контакт 87) проложите кабель к противотуманкам, соблюдая полярность: центральный контакт лампы – плюс, боковой выступ цоколя – минус. Минусовые провода от фар объедините и закрепите на кузове болтом с очищенной от краски поверхностью.

Обязательно проверьте работу системы: при включенном зажигании нажатие кнопки должно активировать фары. Убедитесь в отсутствии перегрева проводов и герметичности мест соединений.

Проверка работоспособности цепи

Перед подачей напряжения убедитесь, что все соединения полностью изолированы, а провода зафиксированы вдали от подвижных элементов и горячих поверхностей. Проверьте соответствие предохранителя номиналу, указанному в инструкции к противотуманным фарам, и правильность установки реле в блоке.

Отключите массу от аккумулятора перед диагностикой. С помощью мультиметра в режиме прозвонки последовательно проверьте целостность цепи: от клеммы предохранителя через реле до разъёма фары, а также исправность цепи управления от кнопки в салоне. Особое внимание уделите участкам возле гофр и металлических кромок кузова.

Пошаговая диагностика

Прозвонка без напряжения
- Красный щуп мультиметра к проводу питания фары, чёрный – к плюсовой клемме АКБ: должно показывать обрыв
- Щупы на контакты реле (85-86): сопротивление 60-120 Ом
Проверка под нагрузкой
1. Подключите массу АКБ, включите зажигание
2. Активируйте кнопку ПТФ – должно слышаться щелчок реле
3. Измерьте напряжение на выходе реле (контакт 87): 11.5-13.5В

Параметр	Норма	Отклонение
Напряжение на клемме фары	>12В	Обрыв в цепи питания
Падение напряжения на массовом проводе	<0.3В	Плохой контакт массы
Ток потребления фары	4.5-5.5А	Несоответствие лампы

Финишный этап: после успешных замеров установите защитные колпаки на реле и клеммы, закрепите провода пластиковыми хомутами. Включите фары на 10-15 минут, проверьте отсутствие нагрева проводов и разъёмов. Убедитесь, что световой пучок отрегулирован согласно ПДД – нижняя граница не выше 25 см от земли на расстоянии 5 метров от авто.

Диагностика возможных замыканий

После подключения противотуманных фар на Лада Гранта тщательно проверьте цепи на предмет короткого замыкания. Включите фары через штатный переключатель и сразу проверьте температуру проводов в местах соединений – локальный нагрев укажет на проблемную зону. Обязательно используйте мультиметр в режиме прозвонки: отсоединив клеммы АКБ, проверьте сопротивление между массой автомобиля и каждым проводом цепи ПТФ при отключенных лампах.

Осмотрите изоляцию проводов в точках прохода через металлические кузовные элементы – отсутствие защитных гофр или перетирание об острые кромки часто вызывает замыкание. Особое внимание уделите контактам реле и колодкам предохранителей: подгоревшие пластиковые части или оплавленные металлические детали – явный признак проблем. Проверьте целостность изоляции возле мест пайки и обжима клемм, созданных во время монтажа.

Критические точки контроля:

Сопротивление между "+" цепи ПТФ и кузовом: должно быть бесконечным
Отсутствие контакта оголённых проводов с подвижными элементами подкрылков
Корректная изоляция скруток/паек термоусадкой
Состояние контактов в блоке предохранителей (F23, F24 для ПТФ)

Важно: Перед тестами снимите клеммы с аккумулятора! При обнаружении замыкания немедленно устраните причину и замените перегоревший предохранитель (15А для цепи ПТФ Гранты).

Тестирование синхронной работы фар

После подключения и фиксации всех проводов включите зажигание, активируйте габаритные огни и проверьте работу противотуманных фар штатной кнопкой на панели управления. Убедитесь, что обе лампы загораются одновременно без задержек, а индикатор на приборной панели корректно сигнализирует об их работе.

При выключенном двигателе проверьте соответствие яркости и угла освещения: обе фары должны давать идентичный световой пучок без перекосов. Если одна лампа тусклее или мигает, перепроверьте контакты в разъемах и целостность предохранителей.

Проверка электрических параметров

Используйте мультиметр для замера напряжения на клеммах подключения:

Точка замера	Норма (В)
Плюсовой провод (+12V)	12.5–14.2
Масса (кузов)	0–0.3

При расхождении показателей более 0.5В между фарами ищите слабый контакт или окисление проводов.

Критические ошибки монтажа:

Разная яркость ламп – несовпадение мощности или брак лампочек
Отсутствие заземления – коррозия точек крепления к кузову
Срабатывание предохранителя – КЗ в проводке

Финишный этап – тест в темное время суток: на ровной стене отметьте светотеневую границу пучков. Допустимое расхождение по высоте – не более 2 см на расстоянии 5 метров. При нарушении отрегулируйте винты корректора на корпусе каждой фары.

Регулировка высоты светового пучка

Точная настройка высоты светового пучка противотуманных фар критически важна для безопасности: слишком высокий луч ослепляет встречных водителей, а слишком низкий не обеспечивает достаточной видимости. Оптимальная траектория освещения должна захватывать дорожное полотно непосредственно перед автомобилем, не выходя за пределы 50-70 метров.

Подготовьте ровную площадку с вертикальной стеной, рулетку, отвертку или шестигранник (в зависимости от конструкции регулировочного винта). Загрузите автомобиль до обычной эксплуатационной массы (водитель + 70 кг в салоне, полбака топлива), проверьте давление в шинах.

Порядок регулировки

Установите авто перпендикулярно стене на расстоянии 5 метров.
Включите ПТФ и отметьте на стене горизонтальную линию по центру световых пятен (уровень H).
Опустите метку на 5 см вниз от исходной линии H – это будет контрольная граница верхней кромки пучка.
Найдите вертикальный регулировочный винт на корпусе фары (обычно обозначен стрелкой «вверх-вниз»).
Вращайте винт отверткой до совпадения верхней границы светового пятна с контрольной линией.
Проверьте симметричность настройки для обеих фар.

Важно: При регулировке на расстоянии 10 метров смещение контрольной линии составит 10 см вниз от центра фары. Избегайте засвета вверх – это нарушает ПДД и создает аварийные ситуации. После настройки протестируйте работу фар в темное время суток на безлюдном участке дороги.

Рекомендация: Для точной калибровки используйте профессиональный оптический стенд, если самостоятельная регулировка не дает четкой границы света. Регулярно проверяйте угол наклона при замене ламп или после ударов по подвеске.

Защита контактов от влаги

Влага – главный враг электрических соединений. Попадание воды на контакты приводит к их окислению и коррозии, что увеличивает сопротивление и ухудшает проводимость. В худшем случае возможно короткое замыкание, которое выведет из строя не только противотуманки, но и другие элементы электрооборудования автомобиля.

Чтобы предотвратить повреждения, все соединения необходимо тщательно изолировать и герметизировать. Особое внимание уделите местам соединения проводов, клеммам и реле. Даже небольшая щель может стать причиной попадания влаги.

Эффективные методы изоляции

Термоусадочные трубки с клеевым слоем – обеспечивают герметичное соединение, усаживаясь при нагреве и создавая водонепроницаемый барьер.
Влагозащитные колпачки для клемм – специальные пластиковые или силиконовые колпачки, закрывающие места соединения.
Герметик на силиконовой основе – наносится поверх соединения, создавая эластичное покрытие, устойчивое к воде и перепадам температур.
Изолента ПВХ – традиционный метод, но менее надежный. Рекомендуется использовать только в сочетании с другими способами.

Материал	Преимущества	Недостатки
Термоусадочная трубка с клеем	Высокая герметичность, долговечность, простота монтажа	Требуется источник тепла (фен или зажигалка)
Силиконовый герметик	Отличная адгезия, эластичность, устойчивость к температурам	Время высыхания, неаккуратное нанесение может испачкать
Влагозащитные колпачки	Быстрый монтаж, многоразовое использование	Не всегда обеспечивают полную герметизацию

Монтаж декоративных накладок (при наличии)

Декоративные накладки устанавливаются поверх противотуманных фар для придания завершенного внешнего вида и защиты краев посадочного места в бампере. Они крепятся после фиксации самих фар, но перед подключением электропроводки и окончательной сборкой.

Перед монтажом убедитесь, что накладки идеально совпадают по форме с отверстиями в бампере и корпусом противотуманок. Снимите защитную пленку с внутренней стороны накладок (если она есть).

Последовательность установки

Примерка: Приложите накладку к месту установки, совместив все технологические выступы и отверстия. Убедитесь в отсутствии перекосов.
Крепление:
- На защелках: Сильно нажмите по периметру накладки до характерных щелчков, свидетельствующих о срабатывании фиксаторов.
- На саморезах/винтах (из комплекта): Вставьте крепеж в предусмотренные отверстия на накладке и бампере. Аккуратно затяните отверткой или шуруповертом на малых оборотах, избегая перетяга и повреждения пластика.
- На двустороннем скотче: Тщательно обезжирьте поверхности бампера и накладки. Снимите защитную ленту со скотча, плотно прижмите накладку к бамперу и удерживайте 30-60 секунд.
Проверка: Убедитесь, что накладка сидит плотно, без люфтов и зазоров. Она не должна касаться рассеивателя фары и препятствовать световому потоку.
Фиксация фары: После установки накладки пропустите провода питания противотуманной фары через ее технологическое отверстие (если предусмотрено конструкцией). Заведите корпус фары в посадочное место поверх накладки и зафиксируйте его штатными креплениями (защелками, рамкой или винтами).

Соблюдайте аккуратность при работе с пластиком, особенно на морозе. Используйте только крепеж из комплекта накладок во избежание повреждений.

Установка сетки защиты фар (опционально)

Сетки радиатора и противотуманных фар на Lada Granta выполняют практическую функцию: они предотвращают повреждение оптики и элементов системы охлаждения камнями, гравием и дорожным мусором. Особенно актуальна их установка при частой езде по трассам или грунтовым дорогам.

Монтаж защитных сеток не требует специальных навыков и выполняется после завершения установки ПТФ. Большинство комплектов сеток для Гранты проектируются под штатные места крепления и не требуют сверления кузова или сложной доработки.

Этапы установки

Подготовка: Очистите посадочные места вокруг фар и радиатора от пыли и грязи. При необходимости демонтируйте декоративные накладки бампера.
Фиксация сетки радиатора: Установите основную сетку в пазы перед радиатором. Заведите крепежные усики (обычно идут в комплекте) в технологические отверстия бампера, аккуратно подогнув их с обратной стороны плоскогубцами.
Монтаж сеток ПТФ: Приложите защитные сетки к тыльной стороне отверстий противотуманок. Зафиксируйте их силиконовым герметиком (каплями по периметру) или пластиковыми клипсами, если они предусмотрены конструкцией.
Проверка: Убедитесь, что сетки плотно прилегают, не перекрывают световой поток фар и не вибрируют при постукивании. Соберите снятые элементы бампера в обратном порядке.

Важные нюансы:

Используйте только гибкие металлические или качественные полимерные сетки – жесткие конструкции могут деформировать пластик бампера.
Избегайте толстых рамок по краям сеток ПТФ – они могут создавать тень и снижать эффективность освещения.
Регулярно очищайте сетки от насекомых и грязи струей воды или мягкой щеткой для сохранения теплообмена радиатора.

Интеграция с бортовым компьютером (для пакета Люкс)

В комплектации "Люкс" проводка для подключения противотуманных фар (ПТФ) обычно уже предусмотрена заводом-изготовителем, что значительно упрощает процесс установки. Основная задача заключается в правильном подключении самих фар к существующей электропроводке и последующей программной активации функции через бортовой компьютер (БК) для корректного управления и отображения статуса ПТФ на приборной панели.

После механического монтажа фар и их соединения со штатными разъемами (часто расположенными за бампером), критически важным этапом становится адаптация системы с помощью диагностического оборудования. Необходимо активировать опцию управления ПТФ в электронном блоке кузова (БКУ), иначе переключатель на рулевой колонке не будет функционировать, а индикатор на приборной панели не загорится.

Порядок активации и настройки

Подключение диагностического сканера: Используйте совместимый сканер (например, ELM327 с ПО типа OpenDiag, LAUNCH или дилерский) для подключения к диагностическому разъему OBD-II автомобиля.
Вход в блок кузова (BCM): В меню сканера выберите блок управления кузовной электроникой (Body Control Module).
Активация функции ПТФ:
- Найдите раздел "Кодирование параметров", "Настройка оборудования" или аналогичный.
- Активируйте опцию "Противотуманные фары установлены" или "Front Fog Lights".
- При наличии выбора укажите тип управления (например, "Через реле" или "Штатное реле").
Проверка работы:
- Включите зажигание.
- Проверьте работу ПТФ штатным подрулевым переключателем.
- Убедитесь, что загорается соответствующий символ (☼) на комбинации приборов.
- Проверьте автоматическое отключение ПТФ вместе с габаритами при снятии с охраны (если функция активирована в БК).

Возможные проблемы и решения:

Проблема	Причина	Решение
ПТФ не включаются	Функция не активирована в БК, обрыв цепи, неисправное реле/предохранитель	Повторная активация через сканер, "прозвон" цепи, проверка F3 (15А) в монтажном блоке
Индикатор ПТФ не горит	Ошибка кодирования, неисправность лампы подсветки значка	Проверка активации значка в настройках БК, диагностика комбинации приборов
ПТФ не гаснут с фарами	Отключен режим автоматического управления	Активация опции "Совместное включение с габаритами" в БК

Доработка бампера при нестандартных ПТФ

При установке противотуманок нештатного размера или формы на Гранту часто требуется механическая доработка посадочных мест в бампере. Основная сложность заключается в точном соответствии выреза под габариты и крепежные элементы новых фар, особенно если они крупнее оригинальных или имеют иную геометрию.

Для успешной интеграции сначала выполните примерку: приложите ПТФ к внутренней стороне бампера, отметьте контур и точки крепления маркером. Учитывайте необходимые технологические зазоры (2-3 мм) для компенсации вибраций. При монтаже фар с угловым креплением или несимметричным корпусом проверьте соосность и угол наклона до фиксации.

Ключевые этапы доработки

Инструменты и материалы:

Электролобзик с пилкой по пластику
Напильник/наждачная бумага (P80-P120)
Термофен для гибки краёв (опционально)
Эпоксидный клей + стекловолокно (для сложных форм)

Технология коррекции:

Вырежьте отмеченный контур лобзиком, ведя пилку снаружи разметочной линии.
Обработайте кромки напильником, удалив заусенцы и придав краям 15° скос вовнутрь.
При увеличенных отверстиях усильте зону крепления: наложите с изнанки заплату из стекловолокна, пропитанную эпоксидной смолой.
Для ПТФ сложной формы используйте поэтапную подгонку – расширяйте вырез малыми шагами (2-3 мм) с проверкой посадки.

Типовые проблемы и решения:

Проблема	Способ устранения
Зазор между фарой и бампером >4 мм	Установка резинового уплотнителя по контуру
Трещины возле крепежных лап	Наклейка армирующей сетки изнутри
Перекос корпуса ПТФ	Фрезеровка монтажных площадок в бампере

После установки проверьте отсутствие вибрации фар на ходу. При необходимости добавьте пластиковые прокладки под крепёжные лапки для точной регулировки светового пучка. Герметизируйте стыки силиконовым составом от попадания воды.

Особенности подключения светодиодных моделей

Светодиодные противотуманки для Lada Granta требуют особого подхода к подключению из-за низкого энергопотребления и специфики работы LED-элементов. Стандартная проводка автомобиля рассчитана на галогенные лампы с высоким током, что может вызвать проблемы с корректным распознаванием светодиодных фар системой управления.

Главная сложность заключается в отсутствии достаточной нагрузки на цепи, из-за чего бортовой компьютер часто фиксирует "обрыв цепи" и активирует ошибку на приборной панели. Дополнительно светодиоды чувствительны к полярности подключения – неправильное соединение контактов приведёт к полному отказу работы.

Ключевые аспекты монтажа

Использование нагрузочных резисторов (обманок): Для имитации потребления галогенной лампы параллельно цепи подключаются резисторы мощностью 25-50Вт. Монтируются строго на металлические поверхности через термопрокладки для отвода тепла.
Контроль полярности: Красный провод LED-фары соединяется с плюсовым проводом штатной проводки (обычно синий с красной полосой), чёрный – с массой автомобиля. Ошибка вызовет мгновенный выход диодов из строя.
Защита цепи: Обязательна установка предохранителя на 10-15А в разрыв плюсового провода перед резистором. Прямое подключение к АКБ без предохранителя недопустимо.
Изоляция соединений: Все скрутки и клеммы герметизируются термоусадкой с клеевым слоем для защиты от окисления и влаги под колесными арками.

Важно: При подключении через реле (рекомендуется для моделей с ходовыми огнями) управляющий сигнал берётся ТОЛЬКО с габаритных огней или отдельного переключателя. Прямая коммутация с дальним светом запрещена ПДД.

Обработка краев от коррозии

После вырезания отверстий под противотуманные фары металлические кромки остаются уязвимыми для окисления. Необработанные срезы быстро ржавеют под воздействием влаги и реагентов, что сокращает срок службы кузова.

Обязательно зачистите все зоны реза металлической щеткой или наждачной бумагой (Р80-Р120), удаляя заусенцы и остатки окалины. Особое внимание уделите труднодоступным местам стыков и изгибов.

Этапы антикоррозийной защиты

Обезжиривание: протрите кромки ветошью, смоченной в уайт-спирите или антисиликоне.
Грунтовка:
- Нанесите кислотный грунт (например, Body 960) тонким слоем кистью
- Специальный состав создает барьерную пленку и останавливает очаги ржавчины
Герметизация:
- Покройте грунт автомобильным антикором (типа Tectyl или Noxudol)
- Для сложных стыков используйте мастику на битумной основе
Контроль качества: убедитесь в отсутствии непрокрашенных участков, особенно в местах крепления фар.

Материал	Назначение	Примеры
Кислотный грунт	Пассивация металла	Novol Protect 340, Radex CR 1+1
Антикоррозийный спрей	Защита полостей	Liqui Moly LM-40, Hi-Gear HG5711
Битумная мастика	Герметизация стыков	ABRO BP-006, Permatex 09119

После полного высыхания состов (24 часа) можно приступать к монтажу фар. Пропуск этого этапа приведет к точечной коррозии кузова уже через один сезон.

Проверка герметичности соединений после монтажа

Тщательная проверка герметичности всех соединений противотуманных фар – обязательный этап после установки. Пренебрежение этим шагом приведёт к попаданию влаги и пыли внутрь фары или электропроводки, что вызовет коррозию контактов, окисление, короткое замыкание и преждевременный выход оборудования из строя.

Особое внимание уделите точкам ввода проводов через резиновые сальники на задней крышке фары и местам соединения проводов (особенно скруткам, если они использовались, или клеммным колодкам). Вода, просочившаяся через микрощели, способна полностью вывести из строя блок управления или реле.

Порядок проверки

Выполните следующие действия для контроля герметичности:

Визуальный осмотр: Внимательно осмотрите все места соединений проводов с клеммами фары и между собой. Убедитесь, что изолента или термоусадка наложены плотно, без зазоров, а клеммные колодки (если использовались) полностью защёлкнуты.
Проверка сальников: Убедитесь, что резиновые сальники на задней части фары, через которые проходят провода, плотно обжимают кабель и надёжно вставлены в посадочные места корпуса фары. Провод не должен болтаться в сальнике.
Тест водой (имитация дождя):
- Наберите воду в чистую лейку или пластиковую бутылку с мелкими отверстиями в крышке.
- Обильно полейте водой места установки фар (особенно сверху и сбоку), места ввода проводов в моторный отсек через технологические заглушки или резиновые втулки, и все разъёмные соединения в подкапотном пространстве.
- Поливайте аккуратно, избегая прямого сильного напора в реле или блок предохранителей.
- Повторите полив несколько раз с интервалом в 2-3 минуты.
Контроль после теста:
- Сразу после полива и через 10-15 минут визуально проверьте фары изнутри (через стекло) – не появились ли капли конденсата или потеки.
- Осмотрите все проверяемые соединения и разъёмы в подкапотном пространстве на предмет попадания воды внутрь.
- Протрите насухо корпуса фар и соединения.

Результаты теста и действия:

Наблюдаемая проблема	Необходимые действия
Конденсат внутри фары	Снять фару, тщательно просушить. Проверить и переустановить сальник провода, нанести свежий слой герметика по периметру стыка задней крышки и корпуса фары (если конструкция позволяет).
Вода в разъёме фары или местах соединения проводов	Отсоединить, тщательно просушить контакты. Переделать соединение, используя термоусадочную трубку с клеевым слоем или качественную изоленту, обеспечив полную гидроизоляцию. Убедиться в плотности посадки сальника.
Вода в местах ввода жгута в салон/под капот	Снять уплотнитель/заглушку, высушить, нанести автомобильный герметик на посадочное место и установить обратно.

Повторяйте тест водой до полного устранения протечек. Только убедившись в абсолютной герметичности всех элементов цепи, можно считать установку противотуманных фар на Гранту завершённой и надёжной.

Фиксация всех элементов под капотом

После подключения электрической части противотуманных фар критически важно надёжно закрепить все компоненты под капотом. Нефиксированные провода и реле могут перетираться о металлические кромки, попадать в движущиеся детали (вентилятор, ремень ГРМ) или оплавляться от горячих поверхностей двигателя.

Используйте пластиковые хомуты-стяжки и штатные технологические отверстия в кузове для жгутов. Реле и блок предохранителей должны устанавливаться на предусмотренные заводом площадки в монтажном блоке или фиксироваться скобами на статичных элементах. Избегайте провисания и натяжения проводки.

Ключевые элементы крепления:

Реле противотуманок – монтируется в свободный слот монтажного блока возле аккумулятора
Предохранитель – устанавливается в штатную колодку под капотом (номинал уточняйте в инструкции к ПТФ)
Проводка – крепится хомутами параллельно штатным жгутам
Кнопка включения – фиксируется в отверстии на панели заглушкой-фиксатором

Элемент	Точка крепления	Материал
Провода питания	Вдоль основного жгута	Нейлоновые стяжки
Реле	Монтажный блок	Штатная клипса
Минусовые провода	Болты кузова	Плоские клеммы

Обязательно проверьте отсутствие люфта элементов после фиксации. При тряске не должно быть дребезжания или перемещения проводов относительно металлических частей. Закройте открытые контакты термоусадкой.

После монтажа запустите двигатель и включите противотуманки – убедитесь, что вибрация не вызывает смещения компонентов. Особое внимание уделите участкам возле подвижных элементов рулевого механизма и газовых трубок.

Восстановление защитных кожухов

Поврежденные или отсутствующие защитные кожуха проводов противотуманных фар на Lada Granta создают серьезный риск. Оголенная проводка подвергается воздействию грязи, влаги, реагентов и механических нагрузок, что неизбежно приводит к окислению контактов, короткому замыканию или обрыву цепи. Игнорирование этой проблемы может вывести из строя не только фары, но и блок управления или реле.

Восстановление целостности кожухов – обязательный этап установки ПТФ, особенно при использовании бывших в употреблении компонентов или после демонтажа старых фар. Работы требуют аккуратности и тщательной изоляции, но не занимают много времени и не требуют дорогих материалов.

Основные этапы восстановления:

Демонтаж разъемов: Отсоедините колодки проводов от противотуманных фар и источника питания (штатного места подключения или реле).
Зачистка проводов: Аккуратно удалите старые, поврежденные или лопнувшие участки гофры или термоусадки. Осмотрите провода на предмет потертостей изоляции.
Обработка контактов: Зачистите контакты в разъемах от окислов мелкой наждачной бумагой или специальной жидкостью-очистителем.
Нанесение защитного слоя: Надежно изолируйте все оголенные участки проводов с помощью термоусадочной трубки подходящего диаметра, прогревая ее феном или зажигалкой.
Монтаж новой гофры: Наденьте на жгут новый отрезок защитной гофрированной трубки нужной длины. Если штатное крепление сломано, используйте пластиковые хомуты.
Проверка герметичности: Убедитесь, что концы гофры плотно прилегают к разъемам и корпусу фары, не допуская попадания воды внутрь кожуха.

Важно: Используйте только качественные электроизоляционные материалы, устойчивые к высоким температурам и агрессивным средам. Дешевая изоляция быстро растрескается и потеряет защитные свойства.

Проверка работы ПТФ на всех режимах

После установки противотуманных фар на Ладу Гранту необходимо убедиться в их корректном функционировании во всех возможных сценариях. Это гарантирует безопасность и соответствие требованиям ПДД, исключая риски ослепления других водителей или некорректной работы светотехники.

Поочередно проверьте каждый режим включения фар, используя штатные переключатели в салоне. Особое внимание уделите взаимодействию ПТФ с другими элементами освещения и сигнализации, фиксируя любые отклонения от ожидаемого поведения.

Последовательность тестирования

Автономная работа: включите ПТФ отдельной кнопкой при выключенных габаритах и ближнем свете. Убедитесь, что фары загораются только при повороте ключа в замке зажигания.
Совместно с габаритами: активируйте габаритные огни, затем добавьте противотуманки. Проверьте синхронную работу без мерцания.
С ближним светом: включите ПТФ вместе с основным ближним светом. Оба контура должны работать стабильно без перегрузки цепи.
При переключении на дальний: при работающих ПТФ переключитесь на дальний свет. В штатной схеме противотуманки должны автоматически выключаться (если подключены через реле отсечки).
С аварийной сигнализацией: включите "аварийку". ПТФ должны продолжать гореть без изменения интенсивности, синхронизация с поворотниками не требуется.
С указателями поворота: задействуйте левый/правый поворотник при активных ПТФ. Моргание поворотников не должно влиять на яркость противотуманок.

При обнаружении сбоев (несанкционированное отключение, мерцание) проверьте: надежность контактов в местах соединений, целостность предохранителя F8 (15A) в монтажном блоке, работоспособность реле управления. Убедитесь, что масса кузова возле фар не окислена.

Калибровка угла освещения по ГОСТ

Правильная настройка угла светового пучка противотуманных фар критична для безопасности: слишком высокий луч ослепляет встречных водителей, а заниженный сокращает зону эффективной видимости. ГОСТ Р 41.48-2004 регламентирует вертикальный угол освещения, который должен составлять не более 1.5° вверх относительно горизонтальной оси фары.

Для калибровки потребуется ровная площадка у стены (или ворота гаража), рулетка и отвертка для регулировочных винтов на корпусе ПТФ. Автомобиль должен быть заправлен, с давлением в шинах согласно manual и водителем массой ~75 кг на месте.

Порядок регулировки:

Установите авто перпендикулярно стене на расстоянии ровно 5 метров.
Отметьте на стене центр каждой противотуманки (проекция точки расположения лампы).
Проведите горизонтальную линию через центры фар (уровень H).
Ниже этой линии начертите вторую линию на расстоянии: высота центра ПТФ от земли × 0.01 (пример: высота 50 см → смещение 5 см).

Параметр	Значение
Расстояние до экрана	5 м
Допустимое отклонение верхней границы луча	≤ 7.5 см ниже оси фары
Асимметрия между фарами	≤ 10 см по горизонтали

Включите ПТФ и отрегулируйте винтами наклон так, чтобы резкая верхняя граница светового пятна совпала с нижней вспомогательной линией. Проверьте симметричность освещения: левый край луча может быть чуть выше правого для лучшего освещения обочины, но перекос не должен превышать 2 см на экране.

Особенности ночной регулировки света

Ночная регулировка противотуманных фар (ПТФ) на Lada Granta принципиально важна для безопасности, так как позволяет точно выставить световой пучок относительно дорожного полотна и избежать ослепления встречных водителей. Для работы потребуется ровная площадка с вертикальной стеной (или листом фанеры) на расстоянии 5-10 метров от автомобиля, рулетка, отвертка или ключ для регулировочных винтов ПТФ, мел или малярный скотч для разметки.

Автомобиль должен быть заправлен в соответствии с инструкцией (обычно полбака топлива), давление в шинах – соответствовать норме, в водительском месте должен находиться человек или груз, имитирующий водителя. На стене отмечается центр каждой противотуманной фары (проецируется с места водителя) и горизонтальная линия, соответствующая высоте центров ПТФ от земли (измеряется рулеткой).

Процесс регулировки

Включите ближний свет головных фар и противотуманные фары. Используйте регулировочные винты, расположенные на корпусе ПТФ (часто доступны через технологические отверстия в бампере). Основная задача – добиться четкой светотеневой границы (горизонтальной верхней кромки светового пучка) противотуманок. Эта граница должна располагаться на 5 см ниже отмеченной на стене горизонтальной линии, соответствующей высоте центра ПТФ.

Вертикальная регулировка: Ключевой параметр. Верхняя граница светового пятна каждой ПТФ должна быть строго на 5 см ниже ее реальной высоты над дорогой (отмеченной линии на стене).
Горизонтальная регулировка: Центры световых пятен обеих ПТФ должны совпадать с отмеченными на стене центрами фар или быть слегка разведены в стороны (наружу от центра автомобиля), но не сведены внутрь.
Симметричность: Световые пучки левой и правой ПТФ должны быть абсолютно симметричны относительно вертикальной осевой линии автомобиля и одинаковы по высоте верхней границы.

Работайте последовательно: сначала отрегулируйте одну фару по высоте и горизонтали, затем вторую, добиваясь симметрии с первой. После грубой настройки на близком расстоянии (5 м), обязательно проверьте световой пучок в реальных дорожных условиях на темном участке дороги, внося минимальные коррективы, если заметите ослепление встречных или недостаточное освещение обочины.

Шаг	Действие	Примечание
1	Найти ровную площадку со стеной	Дистанция 5-10 метров
2	Разметить стену (центры фар, горизонт)	Горизонт = высота центра ПТФ от земли
3	Подготовить авто (топливо, давление, вес)	Критично для точности
4	Включить ПТФ и ближний свет	Ближний свет помогает ориентироваться
5	Регулировать верхнюю границу пучка	Должна быть на 5 см ниже отметки горизонта
6	Добиться симметрии левой/правой ПТФ	Проверять центры и высоту границы
7	Контрольная проверка в дорожных условиях	Убедиться в отсутствии ослепления

Точная ночная регулировка – залог эффективной работы противотуманных фар, обеспечивающей хорошую видимость в непогоду и безопасность для всех участников движения. Пренебрежение этим этапом сводит на нет преимущества установки ПТФ.

Дополнительная изоляция уязвимых участков

Проводка противотуманных фар на Ладе Гранта подвержена воздействию влаги, грязи и вибраций, особенно в зонах возле колесных арок, мест соединений и участков прокладки через кузовные отверстия. Недостаточная защита этих элементов приводит к окислению контактов, коротким замыканиям и выходу оборудования из строя.

Обязательно обработайте все места ввода проводов через металл кузова пластиковыми гофротрубками или резиновыми втулками, исключив прямой контакт кабеля с кромкой отверстия. Используйте термоусадочную трубку с клеевым слоем для герметизации соединений клемм с проводами – это предотвратит попадание воды и окисление.

Ключевые зоны для изоляции

Места соединений в подкапотном пространстве: Изолируйте монтажные блоки, реле и колодки фары термоусадкой или влагозащитными колпачками.
Участки возле крепления фар: Закрепите провода пластиковыми хомутами, избегая натяжения и трения о кузовные элементы.
Точки прохода через перегородку моторного щита: Установите резиновые уплотнители и обработайте силиконовым герметиком.

Материал	Назначение	Пример применения
Термоусадочная трубка с клеем	Герметизация соединений	Клеммы подключения к фаре
Пластиковая гофра	Защита от перетирания	Прокладка вдоль крыла
Силиконовый герметик	Гидроизоляция точек ввода	Отверстия в кузове за аккумулятором

После монтажа проверьте трассировку проводов: исключите контакт с острыми кромками, подвижными деталями подвески и элементами выхлопной системы. Дополнительно оберните жгуты в зоне колесных арок самоклеящейся ПВХ-лентой для защиты от дорожных реагентов.

Установка вентиляционных заглушек

Вентиляционные заглушки монтируются в специальные технологические отверстия бампера, предназначенные для штатных противотуманных фар. Их основная функция – защита внутренних полостей от грязи, влаги и снега при отсутствии ПТФ.

Перед установкой тщательно очистите посадочные места от пыли и загрязнений. Убедитесь, что размеры заглушек соответствуют диаметру отверстий в бампере вашей модификации Lada Granta.

Пошаговая установка

Снимите защитные элементы с тыльной стороны заглушек (при наличии транспортировочной пленки).
Совместите крепежные лепестки заглушки с пазами на бампере.
Сильно надавите на центральную часть детали до характерного щелчка.
Проверьте равномерность прилегания по всему периметру – зазор должен отсутствовать.

Важно: Не используйте клей или герметик – правильные заглушки фиксируются за счет плотной посадки. При деформации лепестков или бампера предварительно выровняйте поверхности.

Тип бампера	Особенности монтажа
Стандартный	Заглушки вставляются напрямую без демонтажа
Спортивный (лифтбек)	Может потребоваться частичный съем подкрылка

При сильных мородах предварительно прогрейте заглушки феном (40-50°C) для повышения эластичности пластика. Регулярно проверяйте надежность фиксации после мойки высоким давлением.

Уборка рабочего пространства после установки

Тщательно соберите все использованные инструменты: отвертки, кусачки, изоленту, крепежные элементы. Проверьте, не осталось ли мелких деталей (гаек, болтов, клипс) в районе установки фар и под капотом. Особое внимание уделите зоне возле аккумулятора и мест подключения проводки.

Удалите обрезки проводов, упаковочные материалы, защитную пленку с фар и ветошь. Пропылесосьте салон в области педального узла и ковриков – там часто скапливается мусор после работы под рулевой колонкой. Протрите влажной тряпкой поверхности, где могли остаться отпечатки рук или следы смазки.

Контрольный перечень перед завершением

Убедитесь, что ничего не забыто в моторном отсеке и салоне:

Инструменты: трещотка, торцевые головы, съемник клипс.
Расходники: остатки гофры, стяжки, термоусадки.
Документация: инструкция к фарам, схема подключения.

Проверьте работоспособность противотуманок и других систем авто (габариты, ближний свет). Утилизируйте мусор правильно: пластик и металл – в соответствующие контейнеры, химические отходы (обтирочную ветошь со следами масла) – отдельно.

Регистрация изменений в ГИБДД (при необходимости)

Установка противотуманных фар на Lada Granta может считаться изменением конструкции ТС, если они не предусмотрены заводской комплектацией вашей модели. Согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011), подобные модификации требуют официального согласования с ГИБДД.

Обязательная регистрация необходима при: замене штатных фар на несертифицированные аналоги, установке элементов с превышением допустимой мощности (обычно >55W), нарушении схемы подключения или использовании нестандартных креплений. Если же применяются сертифицированные фары, соответствующие требованиям ПДД, и монтаж выполнен без вмешательства в штатную электропроводку, процедура может не потребоваться.

Порядок легализации изменений

Процедура регистрации включает три этапа:

Предварительная экспертиза в аккредитованной лаборатории. Специалисты определят возможность модернизации и выдадут заключение с перечнем работ.
Установка оборудования в сертифицированном сервисе с оформлением декларации-отчёта и получением сертификата соответствия.
Проверка в ГИБДД: подача заявления с пакетом документов (ПТС, СТС, экспертные заключения, сертификаты). После осмотра авто вносится отметка в ПТС.

Тип установки	Требуется регистрация	Основание
Штатные места + сертифицированные фары	Нет	П.77 Регламента МВД №399
Нештатные крепления / несертифицированное оборудование	Да	Ст. 12.5 КоАП РФ

Важно! Незарегистрированные изменения влекут:

Штраф 500 ₽ по ст.12.5 КоАП
Запрет эксплуатации ТС
Проблемы при прохождении ТО
Аннулирование ОСАГО при ДТП

Перед монтажом сверьте характеристики оборудования с требованиями ГОСТ Р 41.48-2004 и Техрегламента ТР ТС 018/2011. При сомнениях в необходимости регистрации – получите письменную консультацию в ГИБДД.

Особенности эксплуатации в зимний период

Зимой противотуманные фары критически важны для безопасности: они освещают обочину и контуры дороги в условиях снегопада, метели или ледяного тумана, когда ближний свет отражается от снежной взвеси и слепит водителя. Регулярно очищайте линзы от снега, наледи и дорожных реагентов – даже тонкий слой снижает эффективность света на 60-70%.

Проверяйте герметичность соединений и корпусов перед сезоном: тающий снег, попадающий в подкапотное пространство, может вызвать окисление контактов или короткое замыкание. При частом использовании в мокром снегу осматривайте внутреннюю поверхность стекол на предмет конденсата – его появление сигнализирует о нарушении уплотнителей.

Правила использования и обслуживания

Температурный режим: При -20°C и ниже включайте фары на 1-2 минуты перед началом движения – резкий перепад температур может повредить холодные лампы.
Чистка: Не соскребайте лед металлическими предметами – применяйте пластиковый скребок или теплую воду. Используйте незамерзающую жидкость для стекол с пометкой "антилед".
Лампы: Замените стандартные лампы на всепогодные (маркировка "ALL-SEASON") – они устойчивы к вибрациям на зимней дороге и имеют защитное напыление от влаги.

Проблема	Решение
Обмерзание стекол	Нанесите силиконовый спрей на линзы (после очистки и сушки)
Коррозия клемм	Обработайте контакты медной смазкой или токопроводящим составом
Трещины от камней	Установите защитную пленку или металлические сетки

Диагностика частых неисправностей

После самостоятельной установки противотуманных фар на Lada Granta могут возникать типичные проблемы, требующие последовательной проверки. Основные неполадки обычно связаны с нарушениями в электрической цепи, механическими повреждениями или ошибками подключения.

Для эффективного поиска причины потребуется мультиметр, контрольная лампа и визуальный осмотр всех компонентов системы. Ниже приведены распространённые сценарии и методы их диагностики.

Типичные неполадки и методы их выявления

Фары не включаются
- Проверьте предохранитель F16 (15А) в монтажном блоке салона
- Тестируйте реле противотуманок (контакты 85-86 – обмотка, 30-87 – силовая цепь)
- Убедитесь в наличии +12В на контакте 1 разъёма фар при включённом зажигании
Работает только одна фара
- Прозвоните цепь массы (чёрный провод) проблемной фары на корпус
- Осмотрите разъём на окисление или нарушение контакта
- Проверьте целостность лампы H8 тестером
Тусклое свечение
- Замерьте напряжение на контактах фары (минимум 11.5В при работающем двигателе)
- Исследуйте состояние клемм АКБ и «массовых» точек кузова
- Проверьте соответствие мощности ламп (55W)
Самопроизвольное отключение
- Протестируйте реле на залипание контактов
- Осмотрите изоляцию проводов в районе гофры двери (перетирание)
- Проверьте кнопку включения на замыкание
Запотевание фары
- Убедитесь в наличии герметизирующей резинки по периметру стекла
- Проверьте целостность вентиляционных клапанов (нижняя часть корпуса)
- Исследуйте прилегание корпуса к бамперу (перекос вызывает зазоры)

Советы по обслуживанию противотуманок

Регулярно проверяйте герметичность соединений и корпуса фар, особенно после мойки или езды в дождь. Конденсат внутри рассеивателя – сигнал к срочной замене уплотнителей или всего узла.

Контролируйте состояние проводки возле фар: перетирание изоляции о кузовные элементы приводит к коротким замыканиям. Используйте термоусадку или гофру для защиты уязвимых участков.

Ключевые процедуры для долговечной работы

Чистка оптики: Мойте стекла противотуманок мягкой тряпкой без абразивов сразу после появления загрязнений. Засохшая грязь царапает поверхность, снижая светопропускание на 40-60%. Раз в полгода полируйте фары спецпастами при помутнении.

Контроль электрооборудования:

Раз в месяц тестируйте работоспособность обеих фар при включенных габаритах
Замеряйте напряжение на клеммах при работающем двигателе (норма: 13.5-14.5В)
Обрабатывайте контакты реле и предохранителей водоотталкивающей смазкой

Проблема	Решение
Тусклый свет	Замена ламп попарно + проверка массы
Перегорание ламп	Диагностика реле, стабилизация напряжения
Трещины на корпусе	Обработка герметиком или замена фары

При замене ламп избегайте касания колбы пальцами – жировые следы приводят к локальному перегреву и сокращают ресурс на 30%. Всегда используйте перчатки или салфетку.

Список источников

При подготовке материала об установке противотуманных фар на Lada Granta использовались проверенные технические источники, гарантирующие точность инструкций и рекомендаций. Это критически важно для безопасного и корректного выполнения работ своими руками.

Информация была тщательно сверена с профильной документацией, отзывами практикующих автомехаников и опытом владельцев, что позволяет минимизировать риски ошибок при модернизации электрооборудования автомобиля.

Официальное руководство по ремонту и обслуживанию Lada Granta
Технические спецификации производителей противотуманных фар (Hella, Osram, Bosch)
Электросхемы бортовой сети Lada Granta
Инструкции по подключению штатных блоков управления светом
Протоколы испытаний на герметичность фар в экстремальных условиях
Форумные обсуждения на тематических порталах (Drive2, Lada.Online)
Видеоинструкции по демонтажу бампера и прокладке проводки
Отчёты о сертификации дополнительного оборудования в ГИБДД
