Монтаж сигнализации 24В на грузовой автомобиль самостоятельно
Статья обновлена: 18.08.2025
Защита коммерческого транспорта от угона и взлома – критически важная задача для владельцев грузовиков.
Штатные охранные системы не всегда обеспечивают достаточный уровень безопасности, особенно при перевозке ценных грузов.
Самостоятельный монтаж специализированной 24-вольтовой сигнализации позволяет не только сэкономить на услугах сервиса, но и получить полный контроль над защитой транспортного средства.
В статье детально разберем ключевые этапы установки: от выбора оборудования и анализа электросхем до тонкостей подключения сирены, датчиков и блокировок двигателя в условиях высокого бортового напряжения.
Подготовка инструментов и расходных материалов
Комплектация рабочего места перед монтажом сигнализации на 24В исключает простои и ошибки при подключении. Убедитесь, что все позиции соответствуют специфике электрооборудования грузового транспорта.
Отдельно проверьте совместимость компонентов с бортовой сетью 24В – использование материалов для 12В систем недопустимо и приведёт к поломке оборудования. Приготовьте защитные средства для работы с электропроводкой.
Необходимый набор инструментов
- Мультиметр – контроль напряжения в сети и проверка цепей
- Автомобильный тестер – поиск штатной проводки CAN/LIN шин
- Комплект изолированных отверток (крестовые, плоские)
- Кримпер для обжима клемм
- Клещи для снятия изоляции с проводов сечением 0.5-2.5 мм²
- Кусачки-бокорезы
- Набор торцевых головок (8-13 мм)
- Паяльник 40-60Вт с флюсом и припоем
- Термофен для термоусадки
Расходные материалы
| Электротехническая группа | Провод сечением 1.5-2.5 мм² (черный/красный), клеммы типа "мама", изолента ПВХ, термоусадка Ø3-8мм |
| Крепёжные элементы | Пластиковые стяжки (15-30см), двухсторонний скотч 3М, гофротрубка Ø10мм |
| Защитные средства | Предохранители на 5-15А, реле 24В/30А, диэлектрические перчатки |

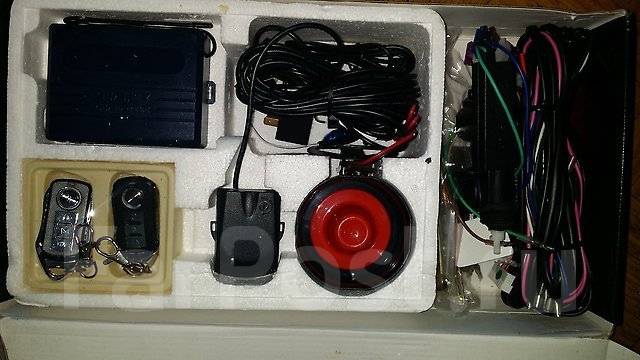

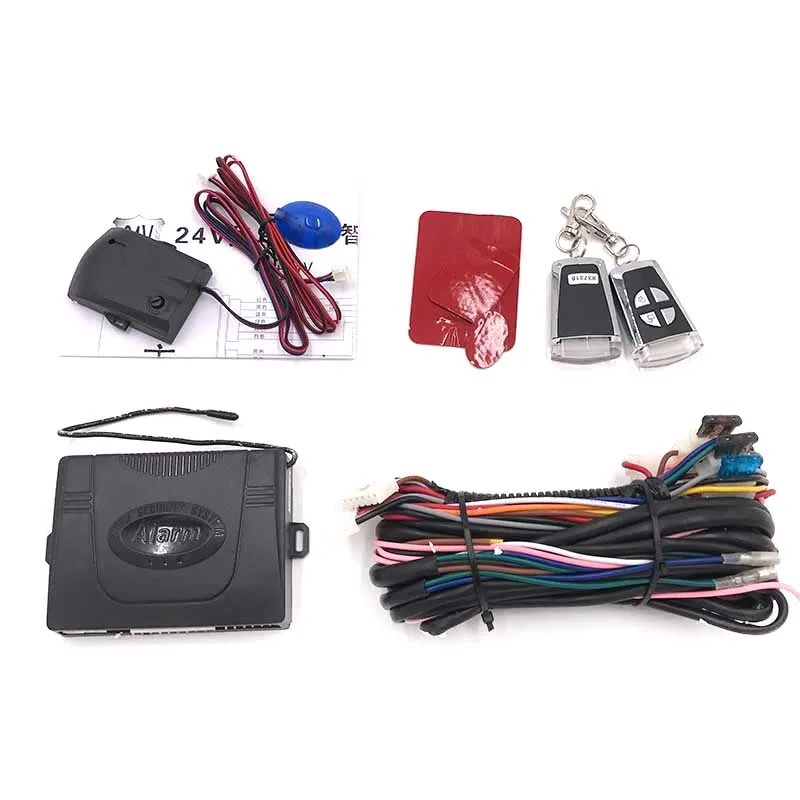

Важно: Сигнализационный комплект должен включать основной блок, брелоки, датчики удара/наклона, сирену 24В и сервисный разъём для программирования. Отдельно подготовьте монтажные схемы конкретной модели грузовика.
Выбор модели сигнализации с поддержкой 24В
При выборе модели для грузовика критически важно убедиться в поддержке напряжения 24В, так как большинство легковых сигнализаций рассчитаны только на 12В. Установка неподдерживающего комплекта приведет к некорректной работе или выходу оборудования из строя из-за перегрузки по напряжению.
Обращайте внимание не только на вольтаж, но и на совместимость с типом транспортного средства: система должна корректно взаимодействовать с электроникой грузового шасси и учитывать повышенные вибрационные нагрузки. Дополнительным плюсом станет наличие CAN-модуля для интеграции со штатной сетью современных тягачей.
Ключевые критерии выбора
Основные параметры при подборе модели:
- Подтвержденная поддержка 24В – указание в технической документации
- Расширенный температурный диапазон (от -40°C до +85°C)
- Защита от короткого замыкания и переполюсовки
- Встроенные реле блокировки двигателя с токовой нагрузкой не менее 30А
Рекомендуемые типы охранных систем:
- Двухсторонние системы с дальностью оповещения от 1.5 км
- Модели с отдельным GSM-модулем для управления через мобильное приложение
- Комплексы с датчиками наклона и удара, адаптированными к массе ТС
| Характеристика | Важность для грузовика |
| Герметичные корпуса блоков | Защита от влаги и грязи при эксплуатации в любых погодных условиях |
| Автономный источник питания сирены | Работа сигнализации при отключении АКБ |
| Поддержка дополнительных зон | Возможность подключения датчиков трейлера или грузового отсека |
Избегайте универсальных комплектов без явного указания на 24В поддержку – даже при наличии переходников они часто некорректно работают с бортовой сетью. Отдавайте предпочтение специализированным линейкам проверенных брендов (Pandora, Sheriff, StarLine), выпускающих отдельные модификации для коммерческого транспорта.
Отключение аккумуляторных батарей перед началом работ
Перед любыми манипуляциями с электропроводкой грузовика, особенно при установке 24-вольтовой сигнализации, критически важно полностью обесточить систему. Это исключает риск короткого замыкания, повреждения оборудования, возгорания или получения серьезной электротравмы.
Грузовики используют систему 24В, реализованную путем последовательного соединения двух стандартных 12-вольтовых аккумуляторных батарей. Обесточивание требует отключения обеих батарей, а не одной, и строгого соблюдения правильной последовательности действий.
Порядок безопасного отключения батарей
Соблюдайте следующий алгоритм:
- Определите полярность: Убедитесь, что клеммы батарей промаркированы ("+" положительная, "-" отрицательная). Если маркировка стерлась, очистите клеммы и определите полярность (плюсовая клемма обычно толще).
- Отключите массу: Первым делом снимите клемму с отрицательной (-) клеммы первой (любой из двух) батареи. Это "масса", отключение которой разрывает цепь между кузовом/рамой и батареей.
- Отключите плюс: Снимите клемму с положительной (+) клеммы той же самой батареи.
- Отключите массу второй батареи: Перейдите ко второй батарее и снимите клемму с ее отрицательной (-) клеммы.
- Отключите плюс второй батареи: Снимите клемму с положительной (+) клеммы второй батареи.
Ключевые правила безопасности:
- Используйте изолированный инструмент (ключи с неповрежденной изоляцией).
- Снимайте всегда сначала "массу" (минус), а потом плюс на каждой батарее. Обратный порядок (сначала плюс) может вызвать короткое замыкание через массу.
- После снятия изолируйте отсоединенные клеммы (например, оберните чистой сухой ветошью или специальными колпачками), чтобы они случайно не коснулись выводов батарей или кузова.
- Не допускайте контакта металлического инструмента одновременно с обеими клеммами одной батареи или с клеммой и кузовом.
Только убедившись, что все 4 клеммы (по две с каждой батареи) надежно отсоединены и изолированы, можно приступать к работам по установке сигнализации. Помните, что системы грузовика (особенно дизельные) могут иметь значительную остаточную емкость в конденсаторах блоков управления - выжидайте 10-15 минут после отключения батарей перед началом работ для их безопасного разряда.
Поиск оптимального места для основного блока
Основной блок – "мозг" сигнализации, и его расположение напрямую влияет на безопасность системы. Неправильный монтаж увеличивает риски обнаружения злоумышленниками, повреждения влагой, вибрацией или перегревом. Критично выбрать точку, обеспечивающую скрытность, защиту от внешних воздействий и удобство подключения к электропроводке грузовика.
При выборе ориентируйтесь на три ключевых критерия: недоступность для посторонних, минимальное воздействие агрессивных сред (грязь, вода, перепады температур) и близость к штатной проводке. Избегайте зон с прямым контактом с металлом кузова без изоляции – это предотвратит коррозию и помехи.
Рекомендуемые зоны для установки
- Под приборной панелью: За бардачком или пластиковыми накладками рулевой колонки. Плюсы: скрытность, легкий доступ к проводам зажигания. Минусы: риск залива при разгерметизации салона.
- Под сиденьем водителя: В нишах крепления или под обшивкой. Требует защиты от влаги после химчистки и надежной фиксации от вибрации.
- За обшивкой потолка: Над плафоном освещения. Подходит для кабин с высоким потолком, обеспечивает хорошую вентиляцию и малозаметность.
Запрещенные или нежелательные зоны
| Место | Причина |
|---|---|
| Под капотом | Экстремальные температуры, влажность, грязь, высокая вероятность окисления контактов. |
| В дверных полостях | Постоянная вибрация, риск попадания конденсата и воды, сложность обслуживания. |
| Рядом с ECU | Возможны электромагнитные помехи, привлечет внимание угонщиков. |
Важные рекомендации при монтаже:
- Используйте пластиковые стяжки или кронштейны с демпферными прокладками для гашения вибраций.
- Изолируйте блок от прямого контакта с металлом кузова нейлоновыми втулками или термоскотчем.
- Обеспечьте воздушный зазор ≥ 5 см вокруг корпуса для предотвращения перегрева.
- Проверьте отсутствие помех радиосвязи после фиксации блока – антенна не должна экранироваться металлом.
Монтаж центрального модуля сигнализации
Выберите скрытое сухое место в салоне грузовика, защищённое от прямого контакта с металлическими частями кузова и удалённое от источников тепла (двигатель, печка) и влаги (дверные проёмы, пол). Оптимальные зоны – пространство за приборной панелью, внутренние ниши пластиковых обшивок или верхняя часть торпедо при наличии полости. Убедитесь, что выбранное место не мешает штатным механизмам управления и позволяет проложить провода к точкам подключения.
Закрепите модуль пластиковыми стяжками или двухсторонним термостойким скотчем, избегая вибрационных точек. Для грузовиков обязательна дополнительная фиксация нейлоновыми хомутами через штатные отверстия корпуса сигнализации. Проверьте отсутствие перегибов кабелей и возможность демонтажа при обслуживании.

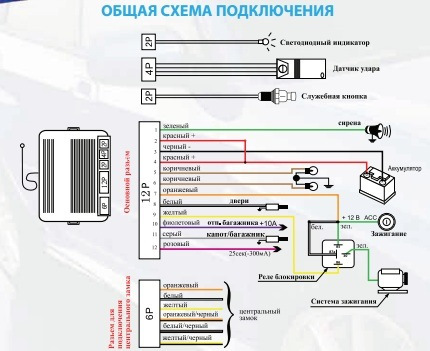

Электрические подключения
Основные цепи питания и коммутации:
- Постоянный +24V – к неразрывной линии АКБ через предохранитель (рекомендуемый номинал 10А)
- Масса (GND) – к кузовной точке заземления болтовым соединением с зачисткой краски
- Зажигание (IGN) – к замку зажигания после ключа (провод, активирующийся в позиции "ON")
- Стартер (START) – к соответствующей клемме реле стартера (только для систем с автозапуском)
Обязательные защитные меры:
- Все соединения изолируйте термоусадкой
- Параллельно АКБ установите варистор для подавления скачков напряжения
- Цепи питания прокладывайте отдельно от сигнальных проводов
| Дополнительный функционал | Точка подключения |
| Блокировка двигателя | Реле в разрыв штатной топливной помпы/зажигания |
| Датчик удара | Двухжильный экранированный кабель к металлическому элементу рамы |
| CAN-шина | К диагностическому разъёму OBD-II через адаптер (при наличии) |
После коммутации обязательно проверьте мультиметром отсутствие КЗ на линиях +24V и IGN перед подачей питания. Подключите АКБ в последнюю очередь – сначала масса, затем плюсовой провод. Финишная фиксация жгутов пластиковыми клипсами с шагом 15-20 см исключит повреждение проводов от вибрации.
Установка датчика удара в защищенное место
Выберите зону монтажа, исключающую прямой контакт с влагой, грязью и вибрацией от двигателя. Оптимальные варианты: внутренняя поверхность металлической стойки кабины, пространство за приборной панелью или защищенная ниша в основании сиденья. Убедитесь, что поверхность сухая, чистая и не подвержена деформации при эксплуатации.
Зафиксируйте корпус датчика на двухсторонний автомобильный скотч или винты через штатные отверстия, обеспечивая плотное прилегание к металлу. Избегайте установки на пластиковые элементы – это снижает чувствительность. Проведите проводку в гофротрубе вдоль штатных жгутов, используя пластиковые хомуты для крепления через каждые 15-20 см.
Ключевые этапы подключения
- Снимите изоляцию с проводов питания (12V/24V) и сигнального кабеля на 5-7 мм
- Подсоедините:
- Красный провод – к плюсовой линии основного блока сигнализации
- Черный провод – к кузову (массе) через ближайший болт
- Синий провод – к разъему "Shock Sensor" на основном блоке
- Обожмите соединения термоусадкой, изолируйте пластиковыми клипсами
Проверьте работоспособность легким постукиванием по кузову в 1 метре от датчика. Корректируйте чувствительность регулировочным винтом на корпусе согласно инструкции производителя. Важно: тестируйте систему при включенном зажигании для предотвращения случайного срабатывания иммобилайзера.
Крепление звуковой сирены под капотом
Выбор места установки сирены под капотом требует учёта нескольких критических факторов. Необходимо обеспечить защиту от прямого контакта с движущимися деталями двигателя, высоковольтными проводами и источниками сильного тепла, такими как выпускной коллектор или турбина. Идеальная позиция – на неподвижной металлической поверхности в передней части моторного отсека, где звук эффективно распространяется вперёд, но устройство не подвергается риску механических повреждений или перегрева.
Перед монтажом тщательно протрите выбранную площадку от грязи, масла и ржавчины. Используйте штатные крепёжные отверстия на корпусе сирены или специальный металлический хомут, если базовая конструкция не предусмотрена. Для надёжной фиксации к кузову применяйте винты или болты М6–М8 с обязательными пружинными или зубчатыми шайбами, предотвращающими самооткручивание от вибрации. Избегайте пластиковых стяжек – они быстро деградируют от температурных перепадов.
Технические нюансы подключения
При соединении проводов соблюдайте полярность, указанную на клеммах сирены и в схеме сигнализации. Обязательно используйте медный провод сечением не менее 1.5 мм² с термостойкой изоляцией. Для защиты цепи:
- Установите предохранитель (номинал уточните в инструкции к сирене) максимально близко к источнику +24В
- Проложите кабель через гофру, избегая острых кромок и зон трения
- Изолируйте все соединения термоусадкой или влагозащитной лентой
После монтажа проверьте работоспособность сирены в режиме тревоги и обычных сигналов. Убедитесь, что корпус не контактирует с кузовом напрямую – это может вызывать неприятные резонансы. Для снижения вибрации допустимо использовать тонкие резиновые прокладки под крепёж, но не полностью изолируйте сирену от металла – кузов служит дополнительным резонатором.
Прокладка проводки через технологические отверстия
Перед протяжкой проводов тщательно изучите конструкцию грузовика, чтобы выявить все доступные технологические отверстия в кузове, перегородках и раме. Используйте заводские каналы, предусмотренные для электропроводки – это минимизирует риск повреждения проводов и сохранит целостность антикоррозийного покрытия. Избегайте острых кромок и подвижных элементов трансмиссии или рулевого управления.
При отсутствии подходящих отверстий допускается аккуратное сверление новых в несиловых зонах кузова с обязательной последующей обработкой антикором. Диаметр должен на 40-50% превышать толщину пучка проводов. Всегда используйте резиновые или пластиковые втулки-проходники для защиты изоляции от перетирания металлом.
Ключевые этапы монтажа
- Демонтаж обшивки: Снимите пластиковые панели салона и уплотнители для доступа к скрытым полостям.
- Подготовка пучка: Объедините провода в жгут при помощи стяжек или изоленты через каждые 15-20 см.
- Протяжка: Используйте монтажную проволоку или нейлоновую струну для аккуратного протягивания жгута через отверстия.
- Защита: Наденьте гофротрубку на участки, проходящие через моторный отсек или зоны повышенной влажности.
| Тип защиты | Область применения | Материал |
|---|---|---|
| Резиновые втулки | Металлические кромки отверстий | Морозостойкая резина |
| Гофротрубка | Подкапотное пространство | Самозатухающий пластик |
| Герметик | Стыки втулок с кузовом | Автомобильный силикон |
После протяжки обязательно герметизируйте отверстия водостойким составом – это предотвратит коррозию и проникновение дорожной грязи. Проверьте отсутствие натяжения проводов при полном повороте руля и максимальном ходе подвески. Фиксируйте жгут пластиковыми хомутами к штатным креплениям кузова с шагом не более 30 см.
Подключение силовых проводов к аккумулятору
Определите оптимальное место прокладки силового кабеля от моторного отсека до места установки блока сигнализации. Используйте многожильный медный провод сечением не менее 2.5 мм² с двойной изоляцией, избегая острых кромок кузова и подвижных элементов двигателя. Закрепите провод пластиковыми хомутами через каждые 30 см, оставляя технологический запас длины у аккумулятора и основного блока.
Наденьте термоусадочную трубку на концы проводов перед подключением. На плюсовой провод установите предохранитель (15-20А) в 30 см от аккумуляторной клеммы – используйте держатель с изолированным корпусом. Для минусового подключения выбирайте штатную точку массы на кузове в моторном отсеке, зачистив контактную площадку до металла.
Порядок подключения
- Отсоедините сначала отрицательную клемму аккумулятора
- Зафиксируйте предохранительный держатель на плюсовом проводе
- Присоедините плюсовой кабель к клемме АКБ через предохранитель
- Закрепите минусовой провод на подготовленной точке массы
- Восстановите подключение отрицательной клеммы аккумулятора
| Провод | Сечение | Защита |
| Плюсовой | ≥2.5 мм² | Автоматический предохранитель 20А |
| Минусовой | ≥2.5 мм² | Непосредственное соединение с кузовом |
После подключения проверьте отсутствие короткого замыкания мультиметром: установите режим измерения сопротивления между плюсовым проводом и массой автомобиля – исправная цепь показывает бесконечность. Обязательно обработайте все контактные группы токопроводящей смазкой для предотвращения окисления.
Организация надежного контакта с массой кузова
Качество соединения минусовых проводов с кузовом напрямую влияет на стабильность работы сигнализации. Плохой контакт вызывает повышенное сопротивление, что приводит к падению напряжения, ложным срабатываниям датчиков или полному отказу системы. Кузов грузовика выступает в роли универсального "минусового" проводника, поэтому точка подключения должна обеспечивать минимальное переходное сопротивление.
Идеальным местом для контакта является участок голого металла на неокрашенной части кузова или рамы, защищенный от прямого воздействия воды, грязи и вибрации. Обязательно удалите слой краши, грунтовки, ржавчины или антикора до появления чистого металлического блеска. Используйте крепежные точки штатных электроузлов (например, крепления реле, блоков предохранителей) или создайте новую точку, избегая тонкостенных элементов.
Ключевые этапы создания надежного контакта
Для обеспечения долговечного соединения последовательно выполните следующие действия:
- Подготовка поверхности: Очистите выбранную зону металлической щеткой, наждачной бумагой или абразивным кругом до чистого металла. Обезжирьте поверхность растворителем (уайт-спирит, бензин "калоша").
- Выбор и подготовка клеммы: Используйте медную луженую клемму с площадью контакта, соответствующей сечению провода. Обожмите провод в клемме специализированным кримпером, избегая пайки (вибрации могут привести к обламыванию жил).
- Защита от коррозии: Нанесите на подготовленный металл кузова и клемму токопроводящую смазку (графитовую, медную) или специальный антикоррозийный состав.
- Крепление: Притяните клемму к кузову винтом (предпочтительно оцинкованным или нержавеющим) и гайкой с обязательным применением разрезной пружинной шайбы (гровера). Сила затяжки должна исключать самопроизвольное откручивание от вибрации.
- Дополнительная изоляция: Покройте собранный узел гидрофобным герметиком или термоусадкой для защиты от влаги и окисления.
Типичные ошибки и их последствия:
- Крепление к окрашенным поверхностям - Высокое сопротивление, нагрев, нестабильная работа.
- Использование саморезов по металлу - Ненадежное соединение, разрушение резьбы от вибрации.
- Отсутствие обжима/плохой обжим клеммы - Искрение, оплавление провода, обрыв цепи.
- Игнорирование антикоррозийной обработки - Постепенное окисление контакта, рост сопротивления.
- Соединение нескольких мощных потребителей в одной точке - Перегрузка контакта, риск возгорания.
Контроль качества: После монтажа проверьте падение напряжения на контакте мультиметром. При токе нагрузки ~5А падение не должно превышать 0.1В. Проверьте механическую прочность соединения – клемма не должна двигаться при усилии руки.
Интеграция с цепями габаритных огней
Подключение сигнализации к габаритным огням обеспечивает визуальное подтверждение постановки/снятия с охраны и срабатывания тревоги через мигание фар. Для грузовиков с 24-вольтовой системой критично использовать реле-посредник, так как прямое соединение повредит низковольтные цепи сигналки. Предварительно убедитесь в соответствии напряжений мультиметром, проверив контакты на задних или передних габаритах при включенном свете.
Найдите штатный провод управления габаритами (обычно синий или черно-белый в районе монтажного блока предохранителей). Используйте 5-контактное автомобильное реле на 24V: контакт 85 соедините с выходом "сигнальные лампы" на блоке сигнализации, 86 – с массой кузова. Штатный "+" габаритов подключите к контакту 30, а контакт 87 – к разрыву цепи питания габаритных огней через предохранитель номиналом 10-15А.
Ключевые этапы подключения
- Обесточьте бортовую сеть, отсоединив клеммы АКБ
- Врежьте предохранитель в разрыв штатного "+" провода габаритов
- Зафиксируйте реле в сухом месте (салон, под рулевой колонкой)
- Проверьте изоляцию всех соединений термоусадкой
| Параметр | Значение |
|---|---|
| Тип реле | 24V SPDT (40А) |
| Сечение проводов | 1.5-2.5 мм² |
| Номинал предохранителя | 15А |
Важно: после подключения протестируйте работу – при активации сигнализации габариты должны мигать 3-5 раз. Избегайте параллельного соединения с цепями стоп-сигналов или поворотов – это вызовет ложные срабатывания. Используйте только медные провода с термостойкой изоляцией, прокладывая их вдали от движущихся деталей рулевой колонки.
Подсоединение к цепи стоп-сигналов
Определите провод стоп-сигналов грузовика при помощи мультиметра. Включите зажигание без запуска двигателя, затем нажмите педаль тормоза – провод с напряжением 24V и будет искомым. Для гарантии проверьте отсутствие напряжения при отпущенной педали. Избегайте повреждения изоляции при поиске.
Обесточьте цепь, отсоединив клемму АКБ. Зачистите найденный провод на 10–12 мм, не перерезая жилу. Используйте метод «петли»: оберните зачищенный сигнальный провод сигнализации вокруг оголённого участка штатного провода, затем пропаяйте соединение. Обязательно заизолируйте термоусадкой или изолентой.
Типичные ошибки подключения
- Прямая скрутка без пайки – приводит к окислению и потере контакта.
- Подключение к лампам заднего хода – сигнализация будет срабатывать некорректно.
- Игнорирование предохранителя – в цепь сигнализации обязательно врезается предохранитель на 1–2А.
| Параметр | Норма | Риск отклонения |
|---|---|---|
| Напряжение цепи | 24V ± 10% | Сгорание реле сигнализации |
| Сила тока | ≤ 0.5А | Перегрузка штатной проводки |
Коммутация с центральным замком
Коммутация сигнализации с центральным замком (ЦЗ) грузовика на 24В требует точного определения управляющих проводов. Найдите провода, отвечающие за команды "закрыть" и "открыть", обычно идущие от блока ЦЗ к водительской двери или общему жгуту. Цвета проводов не универсальны, сверьтесь с электрической схемой (ЭСХ) конкретной модели или используйте мультиметр в режиме измерения постоянного напряжения (DCV) для поиска проводов, на которых появляется +24В относительно массы при нажатии на кнопку брелока ЦЗ "закрыть" или "открыть".
Сигнализация 24В обычно имеет слаботочные выходы для управления замками (часто рассчитанные на 0.5-1А). Прямое подключение этих выходов к мощной цепи ЦЗ грузовика (потребляющей 5-15А и более) недопустимо и приведет к выходу блока сигнализации из строя. Для безопасной коммутации обязательно используйте дополнительные электромагнитные реле, рассчитанные на ток коммутации цепи ЦЗ и напряжение катушки 24В. Реле выступают в роли усилителей, изолируя слабые выходы сигнализации от мощной нагрузки.
Подключение через реле
Для управления каждой командой ("закрыть" и "открыть") требуется отдельное реле. Подключение выполняется по следующей схеме:
| Контакт реле | Подключение |
|---|---|
| 85 | Масса кузова (надежная точка заземления) |
| 86 | Соответствующий выход управления замками блока сигнализации (напр., выход "Lock" для закрытия) |
| 87 | +24В постоянного тока (от АКБ через предохранитель) |
| 30 | Соответствующий управляющий провод ЦЗ грузовика (найденный ранее провод "+" для команды "закрыть" или "открыть") |
Ключевые моменты:
- Используйте предохранители: Обязательно установите предохранитель номиналом, рассчитанным на цепь ЦЗ (обычно 10-20А), в разрыв провода +24В, идущего от АКБ к контакту 87 реле.
- Полярность команды: Убедитесь, что при подаче сигнала с выхода сигнализации на реле (конт.86) напряжение на контакте 30 реле имеет ту же полярность (+24В), что и при срабатывании родного ЦЗ. Неправильная полярность заставит замки работать наоборот.
- Надежные соединения: Все соединения должны быть выполнены качественно (пайка или обжимные клеммы), изолированы и защищены от влаги и вибрации.
- Размещение реле: Закрепите реле в сухом, защищенном месте салона или под приборной панелью, используя штатные точки крепления или пластиковые хомуты.
Важно: Перед окончательной сборкой панелей и фиксацией проводов обязательно протестируйте работу центрального замка от сигнализации. Проверьте корректность срабатывания команд "закрыть" и "открыть" на всех дверях кабины. Убедитесь в отсутствии коротких замыканий и перегрева проводов или реле.
Подключение к зажиганию и стартеру
Определите провода зажигания и стартера в монтажном блоке грузовика при помощи мультиметра. При включенном зажигании ищите провод с напряжением ≈24В, который теряет его при выключении ключа – это ИГНИШЕН (IGN). Провод СТАРТЕРА (START) покажет ≈24В только во время вращения стартера.
Подключите управляющие провода сигнализации к реле блокировки двигателя. Для этого используйте 4-контактные автомобильные реле на 24В. Силовые контакты реле врежьте в цепь стартера или топливного насоса, управляющие контакты подключите к выходам сигнализации согласно схеме производителя.
Этапы подключения блокировки
- Разрыв цепи: Отсоедините штатный провод стартера/зажигания.
- Подключение реле:
- Клемма 30 – к АКБ через предохранитель
- Клемма 87 – к отсоединенному проводу на стартер/насос
- Клемма 85 – масса (кузов)
- Клемма 86 – к выходу блокировки сигнализации
- Проверка: При снятии с охраны реле должно срабатывать, замыкая цепь.
| Цепь блокировки | Рекомендуемое сечение провода |
| Стартер | 2.5 мм² |
| Топливный клапан | 1.5 мм² |
| CAN-шина (если поддерживается) | 0.75 мм² |
Важно: Все соединения изолируйте термоусадкой, провода прокладывайте вдали от подвижных элементов и горячих поверхностей. Обязательно установите предохранитель в 10-15 см от АКБ на силовом проводе к реле.
Монтаж и настройка антенного модуля
Определите место установки антенного модуля: зону с минимальными помехами от металлических элементов (рекомендуется верхняя часть лобового стекла или торпедо). Обезжирьте поверхность спиртовым раствором, снимите защитный слой с двустороннего скотча модуля и плотно прижмите его к выбранному месту. Убедитесь, что антенна ориентирована вертикально для максимального охвата сигнала.
Проложите кабель антенны к основному блоку сигнализации, избегая участков с движущимися деталями или источниками тепла. Подключите разъем кабеля к соответствующему порту на плате управления. Проверьте целостность экранирования провода – любые перегибы или повреждения изоляции снизят чувствительность приема.
Калибровка и тестирование
- Подайте питание 24 В на систему, активируйте режим программирования сигнализации через сервисную кнопку Valet.
- Отрегулируйте чувствительность антенны:
- Найдите потенциометр Sensitivity на корпусе модуля
- Поворачивайте отверткой до среднего положения (ориентируйтесь на метки)
- Проведите полевые испытания:
Этап Действие Критерий успеха 1 Отойдите на 50 м с брелоком Стабильное срабатывание при нажатии кнопок 2 Обойдите грузовик по периметру Отсутствие "мертвых зон" в радиусе 30 м 3 Запустите двигатель Отсутствие помех при работе ДВС - Корректируйте чувствительность: увеличивайте при слабом отклике, уменьшайте при ложных срабатываниях от внешних помех.
Зафиксируйте кабель пластиковыми стяжками, исключив провисание. Проверьте работу всех режимов сигнализации (постановка/снятие с охраны, паника, дистанционный запуск) с максимального расстояния. При нестабильном приеме проверьте пайку контактов и отсутствие конфликтов с другими электронными системами грузовика.
Проверка изоляции и фиксации всех проводов
Тщательно осмотрите каждый провод на всём протяжении трассы: ищите порезы, перетирания, трещины в изоляции или расплавленные участки. Особое внимание уделите местам прохода через металлические перегородки кузова – там высок риск повреждения об острые кромки. Обязательно проверьте зоны возле крепёжных хомутов и точек фиксации.
Прозвоните мультиметром в режиме «проверка цепи» между каждым сигнальным проводом и «массой» автомобиля. Отсутствие звукового сигнала мультиметра подтвердит отсутствие короткого замыкания. Проверьте отсутствие напряжения на изолированных проводах при отключенной системе – это исключит паразитные наводки.
Технология фиксации проводки
- Закрепите провода пластиковыми хомутами с шагом 20-25 см, избегая провисаний и натяжения.
- На участках контакта с металлом используйте резиновые втулки или гофрированные трубки.
- В зонах вибрации (возле двигателя, рамных элементов) примените двойную фиксацию нейлоновыми стяжками + поролоновые демпферы.
- Разделите силовые (+, - АКБ) и сигнальные провода разными жгутами с зазором минимум 3 см.
Критические точки контроля: фиксация проводов возле подвижных элементов (рулевая колонка, педальный узел), качество обжима клемм на реле и блоках управления, герметизация термоусадкой оголённых контактов датчиков. После фиксации встряхните жгуты рукой – провода не должны смещаться или тереться о кузов.
| Тип защиты | Область применения | Материал |
|---|---|---|
| Дополнительная изоляция | Соединения, места сращивания | Термоусадочная трубка (2:1) |
| Защита от истирания | Проход через перегородки | Резиновые грибки, текстолит |
| Антивибрация | Рамные крепления, моторный отсек | Пенополиуретановые трубки |
Тестирование охранных режимов и функций
После монтажа всех компонентов и программирования базовых параметров приступайте к проверке каждого режима работы сигнализации. Убедитесь, что пульт управления корректно передаёт команды, а центральный блок обрабатывает их без задержек. Проверьте уровень заряда аккумулятора грузовика и резервной батареи сигнализации – недостаточное напряжение может вызвать ложные срабатывания или отказ системы.
Имитируйте критические ситуации для тестирования реакции охранного комплекса. Начните с постановки/снятия с охраны, затем переходите к экстренным сценариям. Фиксируйте результаты в чек-лист, отмечая время отклика датчиков, громкость сирены и работу световой индикации. Особое внимание уделите скрытым функциям (например, автозапуску или блокировке топливного насоса), если они были подключены.
Поэтапная процедура проверки
- Режим постановки на охрану:
- Активируйте охрану с брелока, проверьте:
- Автоматическое закрытие замков дверей
- Мигание светодиода на блоке управления
- Корректную работу датчика удара (легко постучите по колесу)
- Проверка датчиков:
Тип датчика Метод тестирования Ожидаемая реакция Объёмный (салон) Медленное движение рукой у лобового стекла Сирена + уведомление на брелок Наклона (эвакуация) Поддомкратьте одну сторону рамы Немедленная тревога Разбития стекла Постучите металлическим предметом по стойке Срабатывание через 2-3 удара - Аварийные функции:
- При включённом зажигании нажмите тревожную кнопку на брелоке – должны заблокироваться двери и включиться сирена
- Отсоедините основной аккумулятор – система должна перейти на резервное питание и подать сигнал
Важно: Все тесты проводите при выключенном двигателе. При ложных срабатываниях отрегулируйте чувствительность датчиков согласно инструкции. Если сигнализация включает режим "Паника" при обычных действиях (закрытии двери, запуске АКПП), проверьте целостность проводов и надёжность контактов массы.
Настройка чувствительности датчиков
Корректная настройка чувствительности – критический этап установки, предотвращающий ложные срабатывания от вибрации двигателя, неровностей дороги или посторонних шумов при сохранении реакции на реальные угрозы. Неверные параметры сведут на нет эффективность всей системы, вызвав либо частые "ложняки", либо пропуск опасных воздействий.
Начинайте с минимальных значений чувствительности на всех датчиках, используя регулировочные винты или дистанционный программируемый модуль (если предусмотрено производителем). Проведите базовую калибровку на неподвижном автомобиле с заглушенным мотором, затем выполните тесты в рабочих условиях.
Порядок регулировки
Действуйте последовательно для каждого типа датчиков:
- Ударные/вибрационные сенсоры:
- Нанесите легкие удары рукой по колесам, капоту, дверям
- Постепенно увеличивайте чувствительность до стабильного распознавания ударов средней силы
- Исключите реакцию на проезжающий транспорт или хлопки дверей соседних авто
- Микроволновые/объемные извещатели:
- Проверяйте зону обнаружения при закрытых окнах и дверях
- Отрегулируйте дальность так, чтобы сенсор не "видел" за пределы кабины или кузова
- Убедитесь в отсутствии срабатываний от движения затеняющих предметов (деревья, тенты)
- Датчики наклона (для защиты колес):
- Имитируйте попытку поддомкрачивания, приподнимая кузов с разных сторон
- Настройте порог срабатывания выше уровня естественной раскачки на подвеске
Важно! После первичной настройки проведите финальное тестирование:
- Запустите двигатель, включите кондиционер/печку на максимальную мощность
- Проедьте 100-200 метров по ухабистой дороге, записывая реакцию системы
- Если происходят ложные тревоги – уменьшите чувствительность проблемных датчиков на 15-20%
Используйте эталонные значения для типовых условий (если указаны в инструкции):
| Тип датчика | Диапазон регулировки | Рекомендуемый стартовый уровень |
|---|---|---|
| Ударный | 1-10 | 3 |
| Микроволновый | 30%-100% | 50% |
| Наклона | 3°-15° | 5° |
Программирование брелоков управления
Основой программирования брелоков является синхронизация их уникального идентификатора с центральным блоком сигнализации. Для начала убедитесь, что система обесточена – отсоедините минусовую клемму аккумулятора на 1-2 минуты. После восстановления питания большинство блоков переходят в режим обучения (о чём сигнализируют миганием светодиода или звуковым оповещением).
Нажмите и удерживайте сервисную кнопку Valet (обычно спрятана в зоне водителя) до звукового подтверждения. Затем кратко нажмите любую кнопку программируемого брелока – блок должен ответить сигналом. Повторите процедуру для всех дополнительных пультов (обычно поддерживается 2-4 брелока). Завершите процесс отпусканием сервисной кнопки после циклического мигания.
Ключевые особенности и ошибки
- Тайминг действий: Промежуток между нажатиями не должен превышать 3-5 секунд
- Ограничение количества: Добавление новых брелоков стирает ранее запрограммированные
- Подтверждение: Мигание габаритов или сирены указывает на успешную регистрацию
Важно: При потере всех брелоков потребуется сброс системы через перепрошивку блока или обращение к установщику. Некоторые модели требуют ввода PIN-кода через сервисную кнопку.
| Сигнал блока | Значение |
| 3 коротких писка | Ошибка привязки (неверная дистанция) |
| Длинный гудок | Достигнут лимит брелоков |
| Ритмичное мигание | Режим программирования активен |
Список источников
При самостоятельной установке сигнализации на грузовик с напряжением бортовой сети 24 В крайне важно опираться на проверенную информацию. Правильный выбор источников поможет избежать ошибок, которые могут привести к неисправности системы или повреждению электрооборудования автомобиля.
Следующие материалы содержат необходимые технические данные, схемы подключения и практические рекомендации, которые помогут выполнить монтаж корректно и безопасно.
Рекомендуемые материалы
- Официальное руководство по эксплуатации вашей модели грузовика (разделы: электросхемы, предохранители, точки доступа к проводке)
- Инструкция производителя сигнализации (технические характеристики, схемы подключения реле, блоков управления, требования к питанию 24 В)
- Специализированные форумы водителей грузовиков (обсуждения особенностей установки охранных систем на КамАЗ, МАЗ, Volvo и др.)
- Видеоинструкции по работе с мультиметром и поиску штатной проводки в кабинах грузовых авто
- Технические статьи о нюансах подключения к CAN-шине и цифровым шинам управления в современных грузовиках
- Пособия по автомобильной электронике с разделами о расчете сечения проводов и защите цепей 24 В
- Обзоры моделей сигнализаций с поддержкой 24 В (Sheriff, Pandora, StarLine)
