Монтаж сигнализации своими руками - ключевые моменты

Статья обновлена: 18.08.2025

Самостоятельный монтаж охранной системы требует чёткого понимания процессов и строгого соблюдения технических норм. Ошибки на этапе установки могут привести к ложным срабатываниям или полному отказу защиты.

Этот материал содержит ключевые принципы подключения автомобильной сигнализации без привлечения специалистов. Вы узнаете о последовательности работ, типичных рисках и критически важных нюансах электромонтажа.

Следование приведённым правилам минимизирует вероятность повреждения электроники автомобиля и обеспечит корректную работу всех функций охраны.

Инструменты для монтажа: полный перечень необходимого

Успешная установка автомобильной сигнализации напрямую зависит от наличия специализированного инструмента. Работа без должного оснащения усложняет процесс, увеличивает риски повреждения проводки и элементов салона.

Качественные инструменты обеспечивают точность подключения контактов, надежную изоляцию и безопасный монтаж компонентов. Пренебрежение подготовкой приводит к некорректной работе системы или коротким замыканиям.

Основные инструменты и материалы

Инструмент/Материал	Назначение
Мультиметр	Прозвонка цепей, замер напряжения, поиск обрывов
Набор отверток	Демонтаж пластиковых панелей, клеммных колодок
Автомобильные съемники	Аккуратное снятие обшивки без повреждения клипс
Кусачки/бокорезы	Обрезка проводов, удаление излишков изоляции
Кримпер	Обжим клемм типа "папа-мама", гильз, разъемов
Стриппер	Точное снятие изоляции с проводов
Паяльник (40-60Вт)	Создание неразъемных соединений проводов

Изоляционные материалы:
1. Термоусадка разного диаметра
2. Изолента ПВХ и ХБ
3. Кембрики для пучков проводов
Крепеж и расходники:
- Стяжки пластиковые (5-20 см)
- Двусторонний скотч 3М
- Монтажные клипсы для прокладки кабеля

Дополнительно рекомендуем: переносную лампу для подсветки труднодоступных зон, защитные перчатки, антистатический браслет. Использование электронных самодельных тестеров вместо мультиметра недопустимо при диагностике CAN-шины.

Демонтаж обшивки салона для скрытой прокладки проводов

Аккуратно снимите пластиковые панели дверей, порогов и центральной консоли, используя неметаллический монтажный инструмент во избежание царапин. Начинайте с элементов, не требующих полного отсоединения (например, декоративные накладки ручек). Обратите особое внимание на крепления типа «клипс» – их повреждение приведет к дребезжанию обшивки после сборки.

Отсоедините все разъемы электросистем, связанные с демонтируемыми панелями (электроподъемники, динамики, подсветка), предварительно сняв минусовую клемму с АКБ. Маркируйте разъемы и траекторию штатной проводки малярным скотчем для безошибочной обратной сборки. Избегайте резких рывков при снятии панелей с фиксаторов.

Ключевые этапы работ

Пороги: Открутите саморезы под заглушками, приподнимите обшивку вверх для снятия с направляющих.
Центральная консоль:
- Снимите подстаканник/пепельницу
- Открутите винты под декоративными крышками
- Отсоедините разъемы магнитолы и климат-контроля
Дверные карты:
- Скройте динамик/рукоятки
- Выдавите фиксаторы по периметру от нижнего края
- Приподнимите карту вверх для выхода из оконного паза

Внимание! При прокладке проводов под ковровым покрытием убедитесь, что кабели не пересекают зоны хода педалей и не контактируют с подвижными элементами сидений. Фиксируйте жгуты пластиковыми стяжками к штатной проводке, избегая провисания.

Элемент	Тип крепления	Риски
Нижние панели A-стоек	Клипсы (3-4 шт)	Поломка защелок
Крышка тоннеля КПП	Винты + фиксаторы	Деформация привода ручника
Корпус блока предохранителей	Защелки по бокам	Повреждение разъемов

Проверьте трассы новых кабелей на отсутствие перегибов и заломов перед окончательной фиксацией. При обратной установке панелей совмещайте клипсы с посадочными отверстиями строго перпендикулярно – перекос приводит к деформации пластика.

Оптимальное расположение блока управления в салоне

Основная задача – скрыть модуль от визуального обнаружения злоумышленником при сохранении надежной связи с ключами, датчиками и сиренами. Идеальное место должно исключать прямой доступ через окна, быть защищенным от влаги, вибрации и экстремальных температур двигателя или выхлопной системы.

Избегайте зон регулярного механического воздействия (например, под педалями) и участков с активной циркуляцией воздуха (возле дефлекторов климат-контроля). Обязательно обеспечьте свободный доступ для возможного сервисного обслуживания или замены компонентов без полного демонтажа панелей.

Критерии выбора места

Скрытность: За бардачком, под центральной консолью, за обшивкой стоек (A/B/C) или в нише за штатной магнитолой.
Защищенность от среды: Верхняя часть пространства под рулевой колонкой (вдали от ног водителя), внутренние полости торпедо над электронными блоками авто.
Удаленность от источников помех: Минимум 20 см от процессоров штатных систем (ЭБУ двигателя, ABS), антенн, мощной аудиоаппаратуры.
Фиксация: Крепление на пластиковые хомуты или винты через штатные отверстия корпуса модуля для гашения вибраций.

Рекомендуемые зоны	Запрещенные зоны
Пространство за блоком предохранителей	Ряд с аккумулятором (коррозия)
Полости за вещевым ящиком (бардачком)	Зоны прямого нагрева (над двигателем, выхлопом)
Верх торпедо под обшивкой (при наличии полости)	Открытые участки под ковриками (риск залива)

Важно! Проверьте длину штатных проводов комплекта до подключения – переделка разъемов или наращивание кабелей снижает надежность. Тестово включите систему до окончательной сборки обшивок для контроля связи с брелком и срабатывания датчиков.

Подключение питания сигнализации к аккумуляторной батарее

Прямое подключение к клеммам АКБ – обязательное требование для обеспечения стабильного электропитания сигнализации независимо от положения ключа зажигания. Используйте провод сечением не менее 2.5 мм² с обязательной установкой предохранителя на расстоянии 15-20 см от плюсовой клеммы батареи. Зачищайте контакты только специальным инструментом, избегая повреждения жил.

Предварительно обесточьте бортовую сеть, сняв отрицательную клемму. Место ввода провода через моторный щит уплотните резиновой втулкой для защиты от перетирания изоляции. Фиксируйте кабель пластиковыми хомутами с шагом 25-30 см, исключая провисание и контакт с подвижными элементами или нагретыми поверхностями.

Критические правила подключения

Цепь защиты: Монтируйте предохранитель в разрыв красного питающего провода строго в подкапотном пространстве. Номинал предохранителя должен соответствовать рекомендациям производителя сигнализации (обычно 15-25А).

Распределение проводов:

Плюсовой кабель (+12V) – только к положительной клемме АКБ
Минусовой провод (GND) – к кузовному болту с зачищенной краской поверхностью или штатной массе авто
Провод ACC – к замку зажигания (через реле)

Защита от коррозии: Обработайте все соединения токопроводящей смазкой и заизолируйте термоусадкой. Избегайте скруток – применяйте обжимные гильзы или пайку.

Ошибка	Последствие
Отсутствие предохранителя	Возгорание при КЗ
Соединение с генератором	Скачки напряжения
Прокладка рядом с ГРМ	Обрыв ремнем

Обязательно проверьте падение напряжения мультиметром: при включенной сигнализации потери на линии не должны превышать 0.3V. После подключения зафиксируйте клеммы АКБ динамометрическим ключом (момент затяжки уточняйте в руководстве ТС).

Правильное подсоединение к цепи зажигания

Подключение к цепи зажигания – критический этап установки автосигнализации, обеспечивающий блокировку двигателя при постановке на охрану. Ошибки на этом этапе приводят к ложным срабатываниям, отказу запуска двигателя или повреждению бортовой электроники. Требуется точное определение назначения проводов и соблюдение технологии соединений.

Для идентификации проводов замка зажигания используйте мультиметр в режиме измерения постоянного напряжения. Основные контакты, которые необходимо найти: +12V (постоянное питание), IGN (зажигание, +12V при включенном ключе), ACC (дополнительные потребители), START (стартер). Цвета проводов различаются у разных автопроизводителей – никогда не ориентируйтесь только на цвет без проверки тестером.

Порядок подключения и ключевые правила

Отключите аккумулятор перед любыми работами с проводкой (сначала минусовую клемму).

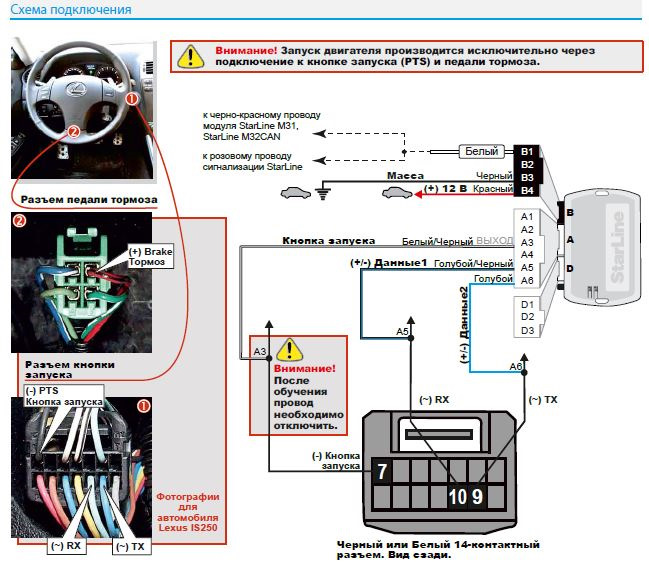

Используйте схему автосигнализации для точного определения назначения её выходных проводов блокировки (обычно обозначены как IGN, STARTER, 12V).
Применяйте реле блокировки из комплекта сигнализации. Подключайте его разрывные контакты в цепь:
- Стартера (наиболее эффективно)
- Катушки зажигания
- Топливного насоса
Соединяйте провода методом сращивания:
- Зачищайте изоляцию не более 10 мм
- Применяйте обжимные гильзы или пайку
- Обязательно изолируйте термоусадкой или ПВХ-лентой
Избегайте скруток – они ненадежны и окисляются со временем.
Прокладывайте проводку в гофре, фиксируйте стяжками вдали от подвижных частей и нагревающихся элементов.
Проверьте изоляцию всех соединений от контакта с металлом кузова.

Важно: Блокирующий провод НЕ должен коммутировать массу (GND) – это опасно для электроники. Разрывайте только +12V цепи через контакты реле. После подключения проверьте работу блокировки при постановке/снятии с охраны во всех режимах запуска двигателя.

Интеграция с центральным замком: схемы подключения

Правильная интеграция сигнализации с центральным замком (ЦЗ) обеспечивает синхронное управление дверями при постановке/снятии с охраны. Для подключения необходимо определить тип управления замками в автомобиле: импульсное (минусовое или плюсовое) или постоянный потенциал. Ошибочное подключение грозит выходом из строя блока ЦЗ или предохранителей.

Обязательно отключите минусовую клемму АКБ перед работами! Используйте тестер для точного определения назначения проводов в штатной проводке водительской двери. Убедитесь, что сигнализация поддерживает выбранную схему коммутации и имеет необходимые выходные реле.

Основные схемы коммутации

Выбор метода зависит от конструкции ЦЗ:

Минусовое управление: Наиболее распространено. Сигнализация замыкает выходные провода на массу через реле для блокировки/разблокировки. Схема:
- Выход "LOCK" сигнализации → катушка реле 1 → масса
- Выход "UNLOCK" сигнализации → катушка реле 2 → масса
- Контакты реле подключаются параллельно штатным кнопкам ЦЗ
Плюсовое управление: Сигнализация подает +12В на управляющие провода ЦЗ. Требует:
- Питание катушек реле от +12В (через предохранитель)
- Коммутация выходов сигнализации на свободные контакты реле
Прямое подключение к CAN-шине: В современных авто с цифровой шиной управление реализуется через CAN-адаптер сигнализации, исключая вмешательство в проводку дверей.

Важно: При подключении через реле используйте диоды для защиты цепей (параллельно катушкам). Мощность выходов сигнализации должна соответствовать нагрузке реле ЦЗ.

Тип управления ЦЗ	Напряжение на проводах при активации	Метод подключения
Минусовое (Negative trigger)	Короткое замыкание на массу	Через НЗ контакты реле
Плюсовое (Positive trigger)	+12В	Через НР контакты реле
Переменная полярность	Смена +/- на управляющих проводах	Через 2 реле по спецсхеме

Монтаж концевиков капота и багажника

Ключевой этап установки сигнализации – правильный монтаж концевиков (датчиков открытия) капота и багажника. Эти элементы отвечают за контроль несанкционированного доступа в моторный отсек и багажное отделение. Нарушение их работы или некорректная установка приводят к ложным срабатываниям системы или, что хуже, к её неспособности зафиксировать реальное открытие.

Основная задача – обеспечить надёжный контакт концевика с кузовом при закрытом положении капота/багажника и гарантированный разрыв цепи при их открытии. Требуется тщательный выбор места установки, исключающий механические повреждения проводки и самого датчика, а также влияние вибраций и влаги. Использование штатных мест крепления (если они предусмотрены конструкцией авто) предпочтительнее.

Основные правила установки

Выбор места: Установите концевик так, чтобы при закрытии капота/багажника его кнопка чётко нажималась выступающей частью кузова (рамкой, усилителем). Проверьте полное нажатие кнопки в закрытом положении.
Фиксация: Надежно закрепите корпус концевика. Используйте штатные отверстия или просверлите новые, применяя саморезы с шайбами. Допустим монтаж на двусторонний скотч, но только при идеально чистой и обезжиренной поверхности, и как временное решение.
Проводка:
- Аккуратно проложите провода, используя пластиковые хомуты.
- Избегайте натяжения, острых кромок, мест нагрева и подвижных элементов (петель, замков).
- Обязательно используйте гофру или пластиковую трубку для защиты провода в местах возможного перетирания.
Подключение: Чётко соблюдайте схему подключения, предоставленную производителем сигнализации. Обычно используется нормально-разомкнутый (N.O.) тип концевика:
- Один провод подключается к специальному входу блока сигнализации (часто обозначен как "Hood" или "Trunk").
- Второй провод подключается к массе (чистому металлу кузова) в непосредственной близости от концевика.
Герметизация: Место ввода провода в салон/багажник (обычно рядом с заводской жгутом) и все места соединений (кроме клеммы на массу) должны быть тщательно защищены от влаги герметиком или термоусадкой.
Тестирование:
1. После установки проверьте работу: закрытие капота/багажника должно вызывать замыкание цепи (сигнализация перестаёт "видеть" открытие).
2. Приоткрытие на 1-2 см должно вызывать размыкание цепи и немедленное срабатывание сигнализации (при включенной охране).
3. Проверьте отсутствие ложных срабатываний от вибрации (постучите рукой по капоту/багажнику рядом с концевиком).

Проблема	Возможная причина	Решение
Ложные срабатывания на открытие	Слабое нажатие кнопки, вибрация, плохой контакт на массе	Отрегулировать положение концевика, проверить и зачистить массу
Сигнализация не видит открытие	Неправильное подключение, обрыв провода, неисправный концевик	Прозвонить цепь, проверить подключение, заменить концевик
Кнопка не нажимается/не отжимается	Неправильное место установки, механическое повреждение концевика	Перенести концевик, заменить поврежденный элемент

Установка датчика удара: выбор места и калибровка

При монтаже датчика удара критически важно определить зоны кузова, максимально чувствительные к механическому воздействию. Оптимальными точками считаются силовые элементы конструкции: центральные стойки, лонжероны, пороги или внутренние поверхности крыльев. Избегайте мест с вибрирующими компонентами (двигатель, сабвуфер) и участков, подверженных случайным касаниям (дверные ручки, бампер в парковочных условиях).

Крепление осуществляется саморезами или двусторонким скотчем на предварительно обезжиренную поверхность. Кабель прокладывайте вдали от подвижных деталей и бортовой сети, используя гофру для защиты. Минимизируйте длину проводов для снижения помех, а соединения тщательно изолируйте термоусадкой.

Этапы калибровки чувствительности

Переведите датчик в режим программирования согласно инструкции сигнализации (обычно серией нажатий Valet-кнопки).
Проведите тестовые удары:
- Слабым воздействием (постукивание кулаком по покрышке)
- Средней интенсивности (удар ребром ладони по стойке)
- Имитация взлома (рывок ручки двери, удар по стеклу)

Регулируйте чувствительность винтом на корпусе датчика:

Проблема	Действие
Ложные срабатывания от ветра/проезда машин	Уменьшите чувствительность на 15-20%
Нет реакции на тест средней силы	Повысьте чувствительность на 25-30%

Проверьте реакцию системы после каждой корректировки. Финишная настройка достигается при стабильном срабатывании на удары средней мощности и игнорировании фоновых вибраций.

Важно: При калибровке автомобиль должен стоять на ровной поверхности с выключенным двигателем. После настройки зафиксируйте регулировочный винт каплей лака или герметика для предотвращения самопроизвольного смещения.

Прокладка сирены в моторном отсеке

Выбор места установки сирены определяет её эффективность и защищённость. Оптимальная зона – труднодоступный участок в глубине моторного отсека, вдали от нагревающихся элементов (двигатель, выхлопной коллектор) и подвижных деталей. Обязательно учитывайте направление звукового излучателя: рожок должен быть ориентирован вниз или вбок для предотвращения попадания влаги и грязи.

Крепление должно быть жёстким и виброустойчивым. Используйте штатные отверстия корпуса сирены и металлические скобы или кронштейны, избегая пластиковых стяжек. Проводку прокладывайте в гофротрубе или термостойкой изоляции, фиксируя хомутами с шагом 15-20 см. Трассируйте кабель скрыто, параллельно штатным жгутам, без натяжения и вблизи острых кромок.

Ключевые этапы монтажа

Подготовка места: Очистите поверхность от масла и грязи, обезжирьте. При необходимости просверлите отверстия под крепёж, обработав кромки антикором.
Фиксация сирены: Закрепите корпус минимум двумя болтами с пружинными шайбами через резиновые демпферы для гашения вибраций.
Прокладка проводов:
- Используйте многожильный медно-лужёный провод сечением не менее 1.5 мм².
- Разделите силовые цепи (питание 12V) и управляющие сигналы (от блока сигнализации).
- Через межмоторную перегородку пропускайте кабель только в резиновых уплотнителях штатных заглушек.
Защита контактов: Все соединения изолируйте термоусадкой, клеммы обработайте токопроводящей смазкой. Обязательно установите предохранитель в разрыв +12V провода вблизи АКБ.

После установки проверьте отсутствие дребезжания корпуса на всех режимах работы двигателя. Протестируйте сирену в охраняемом и тревожном режимах, убедитесь в отсутствии ложных срабатываний от вибрации. Регулярно очищайте корпус от пыли и загрязнений для сохранения громкости.

Монтаж кнопки сервисного режима Valet

Кнопка Valet – обязательный элемент системы, позволяющий активировать сервисный режим для отключения сигнализации при техобслуживании, программировании функций или потере брелока. Её монтаж выполняется в скрытом, но доступном месте салона с учётом удобства кратковременного использования.

Подключение осуществляется к основному блоку сигнализации через специальный разъём, обозначенный в инструкции как "Valet" или "Service". Обязательно соблюдайте полярность проводов согласно схеме установки конкретной модели, используя идущие в комплекте коннекторы или методом пайки с термоусадкой.

Ключевые этапы и требования

При установке соблюдайте следующие правила:

Выбор места:
- В зоне водителя (нижняя часть торпедо, пространство под рулём, боковая панель)
- Скрыто от визуального обнаружения посторонними (например, за декоративной накладкой)
- С свободным доступом рукой при знании точного расположения
Фиксация кнопки:
- Жёсткое крепление на саморезы или двухсторонний скотч для исключения дребезжания
- Защита от случайного нажатия ногами или предметами

Электромонтаж:

Проводка	Используйте многожильный кабель сечением 0.5-0.75 мм²
Изоляция	Обязательная термоусадка мест соединений
Прокладка	Трассировка вдали от подвижных элементов и источников тепла

После установки проверьте работу: при удержании кнопки 10-15 секунд на включённом зажигании сигнализация должна издать подтверждающий сигнал. Зафиксируйте расположение кнопки в инструкции к сигнализации и храните документ отдельно от автомобиля.

Способы подключения светодиодного индикатора

Светодиодный индикатор выполняет ключевую функцию визуального оповещения о состоянии сигнализации: режим охраны, тревога, неисправность или сервисный режим. Его корректное подключение обеспечивает быстрое считывание статуса системы без использования звуковых сигналов, что особенно важно в ночное время или общественных местах.

При монтаже индикатора учитывайте необходимость его защищённого размещения – обычно на видном месте передней части салона (торпедо, стойка лобового стекла). Обязательно соблюдайте полярность светодиода и используйте резистор для ограничения тока, даже если источник напряжения соответствует номиналу LED. Игнорирование этого правила приведёт к мгновенному перегоранию элемента.

Основные методы подключения

Прямое к блоку управления: Индикатор подключается к выделенным выходам контроллера сигнализации (обычно помеченным как LED+, LED- или STATUS). Требует точного следования инструкции к конкретной модели.
Через реле: Применяется, если выходной ток блока недостаточен или требуется гальваническая развязка. Реле управляется сигналом от контроллера, а индикатор запитывается через его контакты от отдельного источника +12V.
К шине CAN: В современных авто сигнал статуса может передаваться по CAN-шине. Подключение осуществляется через специальный CAN-адаптер, преобразующий цифровые команды в сигналы для светодиода.
Параллельно сервоприводу замков: Устаревший метод, при котором индикатор мигает синхронно с импульсами управления центральным замком. Не рекомендован из-за риска помех и некорректной работы.

Важно: Все соединения выполняйте обжатыми клеммами, изолируйте термоусадкой. Провода прокладывайте вдали от подвижных элементов (рулевая колонка, педали) и источников тепла. Тестируйте работу индикатора во всех режимах сигнализации до окончательной фиксации корпуса.

Установка радиомодуля и антенны для дистанционного управления

Радиомодуль размещается внутри защищенного корпуса сигнализации или в отдельном герметичном боксе, исключающем попадание влаги и пыли. Крепление должно предотвращать вибрацию и обеспечивать свободный доступ к разъемам программирования. Обязательно соблюдайте полярность при подключении к блоку управления согласно схеме производителя.

Антенну монтируют вертикально в зоне максимального радиопокрытия, избегая соседства с металлическими конструкциями и силовыми кабелями. Оптимальное расположение – верхняя часть стены или потолка защищаемого помещения. Длина кабеля между модулем и антенной не должна превышать значений, указанных в технической документации.

Ключевые требования

При установке соблюдайте следующие правила:

Тестирование связи: проверьте устойчивость сигнала во всех точках охраняемой территории перед фиксацией антенны
Экранирование: не размещайте оборудование рядом с:
- Электродвигателями
- Трансформаторными щитами
- ЖК-мониторами
Защита антенны: используйте пластиковые держатели вместо металлических крепежей

Параметр	Требование
Высота антенны	Минимум 1.5 м от уровня пола
Угол наклона	Не более 15° от вертикали
Дистанция до металла	≥ 50 см

Важно: после монтажа выполните калибровку радиоканала через сервисное меню и зафиксируйте показатели RSSI в журнале системы. Регулярно проверяйте состояние разъемов и целостность экранирования кабеля.

Подключение дополнительного датчика наклона

Датчик наклона критически важен для защиты от угона с помощью эвакуатора или несанкционированного поддомкрачивания автомобиля. Он фиксирует изменение угла положения кузова относительно горизонта и мгновенно передает сигнал тревоги на основной блок сигнализации, даже если злоумышленник избежал срабатывания других датчиков.

При выборе модели убедитесь в совместимости с вашей сигнализацией и наличии защиты от ложных срабатываний (вибрации от проезжающего транспорта, сильный ветер). Предпочтение отдавайте двухосевым датчикам, отслеживающим наклон по всем направлениям, с возможностью точной программной калибровки чувствительности.

Порядок подключения и настройки

Монтаж выполняйте строго на неподвижную часть кузова (чаще всего – под торпедой или на полу в районе центрального тоннеля), избегая элементов подвески. Крепите датчик через штатные отверстия на корпусе саморезами или двухсторонким скотчем, исключая вибрации.

Электрическое подключение:

Питание (+12V) – к постоянному "+" от АКБ (обычно красный провод).
Земля (GND) – к надежной точке кузова или минусовой клемме (черный провод).
Сигнальный выход – к программируемому входу (AUX/IN) основного блока сигнализации (цвет зависит от модели, например, синий).
Опционально – провод обучения (если есть) оставьте свободным для калибровки.

Обязательные этапы после монтажа:

Активируйте соответствующий вход (AUX) в настройках сигнализации через сервисное меню или мобильное приложение.
Выполните процедуру калибровки "нулевого положения" согласно инструкции к датчику (обычно – включение зажигания, нажатие сервисной кнопки или замыкание провода обучения на массу).
Проверьте сработку: после постановки на охрану наклоните автомобиль домкратом на 3-5 градусов – должна включиться сирена и световая сигнализация.

Ключевые ошибки:

Ошибка	Последствие	Решение
Монтаж на подвижный элемент	Ложные срабатывания или неработоспособность	Переустановка на статичную металлическую поверхность
Пропуск калибровки	Некорректное определение наклона	Сброс настроек и повтор процедуры обучения
Неверное подключение сигнального провода	Отсутствие реакции сигнализации	Проверка соответствия пинов AUX блока и коррекция схемы

После установки протестируйте систему минимум 3-4 раза в разных условиях. Регулируйте чувствительность через ПО сигнализации, если датчик поддерживает эту функцию – слишком высокий порог вызовет ложные тревоги, слишком низкий снизит защиту.

Интеграция с иммобилайзером и CAN-шиной

Интеграция сигнализации со штатным иммобилайзером – критически важный этап установки, обеспечивающий блокировку двигателя при несанкционированном доступе. Современные автомобили используют цифровые интерфейсы, поэтому прямое вмешательство в проводку топливного насоса или зажигания недопустимо и приведет к ошибкам ЭБУ.

Подключение к CAN-шине (Controller Area Network) позволяет сигнализации взаимодействовать с электронными блоками управления автомобиля без нарушения заводских цепей. Чтение данных CAN обеспечивает мониторинг состояния дверей, багажника, капота, стекол, зажигания, ручного тормоза, а также управление центральным замком и предпусковым подогревателем через штатные модули.

Ключевые правила интеграции

Обязательные условия:

Использование специализированных интерфейсных модулей (StarLine, Pandora, Scher-Khan и др.), совместимых с моделью авто
Применение сервисных мануалов (техдокументации) для идентификации CAN-шины
Подключение к диагностическому разъему OBD-II только через переходник

Алгоритм подключения:

Определить тип CAN-шины (высокоскоростная/низкоскоростная) и расположение проводов
Подключить адаптер сигнализации к CAN-H и CAN-L проводам через разрывной разъем
Настроить обмен данными через ПО сигнализации согласно протоколу авто
Протестировать все функции блокировки двигателя при включенной охране

Ошибка	Последствие	Решение
Прямая врезка в CAN	Коррозия контактов, помехи	Использовать T-образные коннекторы
Неверная настройка протокола	Ложные срабатывания/отказ блокировки	Проверить конфигурацию по VIN
Отсутствие гальванической развязки	Выход из строя ЭБУ	Применять только изолированные адаптеры

Важно: При работе с CAN-шиной обязательна изоляция всех соединений термоусадкой. Запрещено подавать напряжение на CAN-линии – это может вывести из строя электронные модули автомобиля. Проверку корректности интеграции выполняйте через диагностический сканер.

Фиксация проводов хомутами для предотвращения повреждений

Неподвижная фиксация кабелей – обязательное условие долговечной работы сигнализации. Свободно висящие или лежащие провода подвергаются механическим воздействиям при обслуживании автомобиля, вибрациям при движении, могут перетереться о металлические кромки кузова или попасть в подвижные узлы. Хомуты устраняют эти риски, обеспечивая стабильное положение проводки на всем протяжении трассы.

Используйте только специализированные нейлоновые хомуты для автомобильного монтажа, устойчивые к перепадам температур, маслу и топливу. Пластиковые стяжки из хозяйственных магазинов быстро становятся хрупкими под капотом. Обязательно срезайте ножницами выступающие "хвосты" затянутых хомутов – острые края могут повредить изоляцию соседних проводов.

Правила монтажа

Применяйте следующие принципы крепления:

Шаг крепежа: Не более 25-30 см на горизонтальных участках, 15-20 см – на вертикальных или возле подвижных элементов (рулевая колонка, педальный узел).
Защита от порезов: При проходе через металлические перегородки используйте резиновые втулки или гофру. Обязателен хомут сразу после выхода из отверстия.
Отступ от источников тепла: Минимум 10 см от выпускного коллектора, патрубков печки, турбины. Приближение требует термостойкой гофры.

Примеры точек обязательной фиксации:

Зона автомобиля	Тип крепления	Особенности
Трасса вдоль жгута штатной проводки	Стяжка к штатному жгуту	Использовать только мягкие хомуты без острых защелок
Зона педального узла	Отдельные стяжки к стационарным кронштейнам	Проверка отсутствия натяга при полном ходе педалей
Под приборной панелью	Крепление к металлическим поперечинам	Избегать пересечения с тягами заслонок отопителя

Никогда не допускайте провисаний или натяжения проводов. После фиксации хомутами проверьте трассу вручную на всем протяжении – кабели должны лежать свободно, без перегибов и напряжения. Особое внимание – местам сгибов у разъемов датчиков и блоков: здесь нужен запас длины 3-5 см, зафиксированный петлей.

Защита контактов: правила изоляции и термоусадки

Надёжная изоляция соединений предотвращает короткое замыкание, окисление контактов и ложные срабатывания сигнализации. Непропайные скрутки, оголённые участки провода или негерметичные соединения в зонах повышенной влажности (дверные проёмы, стойки лобового стекла) – частые причины отказов системы.

Используйте термоусаживаемые трубки (ТУТ) как основной метод защиты: они обеспечивают механическую прочность, герметизацию и устойчивость к вибрации. Избегайте изоленты в качестве постоянного решения – она теряет клейкость при перепадах температур и сползает.

Правильная последовательность работ

Подготовка проводов: зачистите концы на 10-15 мм, плотно скрутите жилы пассатижами (не допуская выступающих острых концов).
Пайка или обжим: пропаяйте скрутку оловянным припоем или обожмите гильзой для гарантии низкого переходного сопротивления.
Подбор ТУТ: диаметр трубки до усадки должен быть на 20-30% больше соединения, длина – перекрывать оголённый участок с запасом 15-20 мм с каждой стороны.

Технология термоусадки

Наденьте трубку на провод до соединения контактов.
Сдвиньте ТУТ на место соединения после пайки/обжима.
Нагревайте строительным феном или зажигалкой равномерно от центра к краям до полного усаживания и появления герметичного слоя клея (если ТУТ клеевая).
Контролируйте: после усадки трубка должна плотно обтягивать провод, без вздутий или непроплавленных участков.

Тип соединения	Рекомендуемая ТУТ	Особенности
Силовые цепи (+, -)	Толстостенная с клеем ⌀ 4-6 мм	Двойной слой для ответственных узлов
Шлейфы датчиков	Тонкостенная ⌀ 2-3 мм	Достаточно одинарной усадки
Влажные зоны	Клеевая ТУТ + влагозащитная смазка	Обязательная герметизация торцов

Критические ошибки: усадка трубки на непропаянную скрутку (контакт со времененм ухудшится), перегрев ТУТ до обугливания (потеря изоляционных свойств), использование трубок без клеевого слоя в подкапотном пространстве. Проверяйте каждое соединение на отсутствие подвижности проводов внутри трубки после монтажа.

Проверка цепей мультиметром после монтажа

После завершения физического монтажа всех компонентов системы сигнализации (датчиков, сирены, блока управления, клавиатуры, контакторов и кабельных линий) обязательным этапом является проверка целостности и корректности сборки электрических цепей с помощью мультиметра. Эта процедура позволяет выявить возможные ошибки подключения, обрывы или короткие замыкания до подачи питания на систему, что предотвращает повреждение оборудования и обеспечивает безопасность дальнейших пусконаладочных работ.

Перед началом измерений убедитесь, что система полностью обесточена (отключен аккумулятор и отсоединен блок питания). Переведите мультиметр в режим прозвонки (значок диода или звуковой сигнал) либо в режим измерения сопротивления (Ω) для проверки обрывов и КЗ. Последовательно проверяйте каждую цепь согласно принципиальной схеме проекта, уделяя особое внимание критичным участкам.

Ключевые этапы проверки

Основные проверяемые параметры и методика:

Целостность шлейфов охраны: Прозвоните каждый шлейф от клемм контрольной панели до конечных датчиков. Звуковой сигнал мультиметра укажет на отсутствие обрывов.
Отсутствие коротких замыканий: Измерьте сопротивление между "+" и "-" каждого шлейфа. Бесконечное сопротивление или значение выше 1 МОм – норма, близкое к нулю – признак КЗ.
Состояние контактов датчиков: Проверьте сопротивление контактов извещателей (например, магнитоконтаков) в открытом/закрытом состоянии. Должно меняться от ∞Ω до 0Ω.
Полярность силовых цепей: Убедитесь в правильности подключения питания сирены и периферийных устройств, сравнивая "+"/"-" на клеммах и проводах.

Типовые проблемы и их признаки:

Показание мультиметра	Возможная неисправность
Сопротивление шлейфа = ∞Ω	Обрыв провода, плохой контакт, не подключен датчик
Сопротивление шлейфа ≈ 0Ω	КЗ в линии, перепутаны провода, закорочен датчик
Колебания сопротивления	Плохая скрутка, поврежденная изоляция, влага в соединениях

Особое внимание уделите зонам с механическими соединениями (клеммники, скрутки) – до 80% неисправностей возникают именно там. При выявлении отклонений поэтапно сужайте проверяемый участок, отключая параллельные ветви. После устранения всех выявленных дефектов повторите контрольные замеры.

Программирование функций сигнализации через меню

Программирование осуществляется через сервисное меню панели управления, доступное после ввода инженерного кода или снятия крышки блока. На этом этапе задаются логика работы системы, реакции на события и взаимодействие с периферийными устройствами. Точная последовательность действий зависит от модели оборудования и описывается в технической документации.

Перед началом настройки подготовьте инструкцию к сигнализации, список запланированных функций и требуемых параметров. Изменения вносятся последовательно с помощью кнопок панели управления, а результаты отображаются на дисплее или индикаторах. Все операции выполняются при отключенной охране.

Ключевые настраиваемые параметры

Типы зон охраны: Назначение реакции для каждого датчика (мгновенная/задержанная тревога, круглосуточный мониторинг)
Временные интервалы: Задержка на вход/выход, длительность сирены, автоснятие с охраны
Режимы работы датчиков: Чувствительность PIR-сенсоров, коррекция иммунитета к животным, калибровка микроволновых извещателей
Управление реле: Логика активации сирены, световых оповещателей, блокировки двигателя
Коммуникационные настройки: Параметры GSM-модуля, коды взаимодействия с пультом ЦОС, настройка push-уведомлений

Порядок программирования:

Активируйте режим инженерного программирования (комбинация клавиш *# или SERVICE+код)
Выберите раздел меню согласно нумерации в инструкции (зоны, выходы, таймеры)
Введите номер программируемого параметра (например, зона 1 - датчик двери)
Установите значение через цифровую клавиатуру (01 - мгновенная тревога, 02 - тревога с задержкой)
Подтвердите ввод кнопкой [*] или [OK]
Повторите действия для всех требуемых параметров

Критически важно: После завершения программирования выполните полный тест системы – последовательно инициируйте срабатывание всех датчиков, проверьте работу сирены, световых сигналов и уведомлений на телефоне. Убедитесь, что временные задержки соответствуют расчетным значениям.

Типовые коды функций для зон охраны:

Код	Тип реакции	Применение
01	Мгновенная тревога	Окна, витрины, ударные датчики
02	Задержка входа	Основные входные двери
03	Круглосуточная	Датчики дыма, протечки воды
04	Тревога без сирены	Скрытая сигнализация

Настройка чувствительности датчиков удара и движения

Корректная настройка чувствительности – критический этап для предотвращения ложных тревог от вибраций транспорта, порывов ветра или случайных колебаний, при сохранении реакции на реальные угрозы. Неверные параметры сведут на нет эффективность всей системы, вызывая либо частые ложные срабатывания, либо пропуск опасных воздействий.

Для датчиков удара начните с минимального значения чувствительности, затем последовательно увеличивайте его, нанося легкие удары по кузову в разных точках. Для датчиков движения установите средний уровень, проверяя реакцию на движение человека в зоне контроля при различной освещенности.

Пошаговая инструкция настройки

Общие этапы для обоих типов датчиков:

Активируйте тестовый режим сигнализации для безопасной отладки
Используйте регулировочные потенциометры на корпусе датчика (обозначены "SENS" или "LEVEL")
Проводите проверки в реальных условиях эксплуатации (парковка, ночное время)

Специфика для датчиков удара:

Нанесите удар средней силы по колесу – датчик должен среагировать
Проверьте устойчивость к помехам: хлопните дверью соседнего авто, прогоните кошку по капоту
При ложных срабатываниях уменьшайте чувствительность поворотом винта против часовой стрелки

Особенности датчиков движения:

Параметр	Рекомендация	Риск при ошибке
Зона обнаружения	Направлять в салон, избегая окон с уличным движением	Срабатывание на пешеходов вне авто
Реакция на животных	Активировать Pet-иммунитет при наличии питомцев	Пропуск проникновения через окно
Скорость движения	Тестировать на медленное перемещение (до 0.5 м/с)	Не обнаружение скрытного взломщика

После финальной регулировки проведите 24-часовой мониторинг в охраняемом режиме. Используйте журнал событий сигнализации для анализа ложных триггеров. Помните: датчики удара требуют более тонкой настройки в зимний период из-за снега и наледи на кузове.

Калибровка радиуса действия брелока управления

Радиус срабатывания брелока – критически важный параметр, влияющий на удобство эксплуатации сигнализации. Неправильная калибровка приводит либо к преждевременному износу элементов питания из-за необходимости близкого подхода к авто, либо к риску несанкционированного доступа при избыточном радиусе. Процедура требует строгого соблюдения алгоритма и учета внешних факторов.

Перед началом убедитесь, что батарея брелока заряжена, автомобиль расположен на открытой площадке без мощных источников электромагнитных помех (ЛЭП, трансформаторные будки, вышки сотовой связи). Отключите все потребители энергии в машине (фары, магнитолу, климат-контроль), так как они могут создавать фоновые шумы, искажающие сигнал.

Пошаговая процедура настройки

Активируйте сервисный режим калибровки согласно инструкции к вашей модели сигнализации (обычно через комбинацию нажатий кнопок Valet или последовательность включений зажигания). После звукового подтверждения:

Встаньте на расстояние 5-7 метров от автомобиля – это точка минимального гарантированного срабатывания.
Нажмите и удерживайте кнопку разблокировки на брелке до сигнала сирены (или мигания поворотников).
Медленно отходите от машины, продолжая удерживать кнопку. Прекратите движение при появлении второго сигнала (фиксация максимального радиуса).
Отпустите кнопку – система сохранит параметры. Проверьте работу в обеих точках.

Ключевые факторы, требующие коррекции настроек:

Фактор	Влияние на радиус	Решение
Городская застройка	Снижение из-за экранирования	Увеличить чувствительность на 10-15%
Установка металлизированных пленок	Ослабление сигнала	Повторная калибровка после тонирования
Погодные условия (гроза, снегопад)	Нестабильность связи	Тестировать в разных условиях

Важно! Избегайте установки предельных значений – это провоцирует ложные срабатывания от случайных радиоимпульсов. После калибровки проведите финальный тест: проверьте реакцию системы на брелок из-за угла здания, с нижних этажей дома и из подземного паркинга. При обнаружении "мертвых зон" повторите процедуру, сместив эталонные точки.

Тестирование всех режимов работы сигнализации

После монтажа оборудования и программирования базовых функций необходимо проверить корректность работы каждого режима сигнализации. Это гарантирует, что система среагирует на внештатные ситуации без ложных срабатываний или пропуска угрозы.

Начинайте проверку с ручного управления: активируйте и деактивируйте охрану брелоком, через мобильное приложение и штатными клавишами автомобиля. Убедитесь, что сервисный режим (Valet) полностью отключает датчики и сирену.

Ключевые этапы тестирования

Автопостановка на охрану: Засеките время автоматической активации после закрытия дверей и остановки двигателя.
Датчики удара и наклона: Легко постучите по кузову/колесам для имитации удара и попытки угона.
Датчики объема: Проведите рукой вдоль стекол при включенной охране, проверя срабатывание предупреждающих сигналов.
Аварийные триггеры: Откройте капот, багажник и двери при активированной системе – сирена должна включиться мгновенно.

Проверка связи с брелком: Определите максимальную дистанцию постановки/снятия с охраны в условиях помех.
Режим паники: Активируйте экстренный сигнал кнопкой брелока, убедитесь в срабатывании сирены и света.
Дополнительные каналы: Протестируйте управление автозапуском, центральным замком, стеклоподъемниками.

Элемент системы	Методика проверки	Ожидаемый результат
Сирена	Имитация тревоги принудительным замыканием проводов датчиков	Громкий непрерывный сигнал ≥ 30 сек
Световая индикация	Постановка на охрану в темном помещении	Моргание штатных габаритов или светодиода
Обратная связь	Отправка команды с брелока	Вибрация/звук брелока, смс-оповещение

Установка обшивки на место после завершения работ

После проверки работоспособности всех компонентов сигнализации и финальной укладки проводов аккуратно верните демонтированные элементы обшивки на штатные позиции. Убедитесь, что кабельные трассы не пережаты между панелями и не контактируют с подвижными частями интерьера. Особое внимание уделите зонам вокруг рулевой колонки, центрального тоннеля и порогов – здесь чаще всего возникают зажимы проводки.

При монтаже используйте обратную последовательность разборки: сначала закрепите основные клипсы и направляющие, затем установите фиксирующие винты. Проведите рукой по стыкам панелей – выступающие края или неестественные зазоры свидетельствуют о неправильной посадке. Избегайте приложения чрезмерных усилий при сборке пластиковых элементов во избежание поломки крепежных "усов".

Контрольные действия после сборки

Обязательно выполните следующие операции:

Проверка на дребезг: Простучите костяшками пальцев по установленным панелям – посторонние звуки указывают на ненадежное крепление
Функциональный тест: Активируйте сигнализацию после сборки, чтобы исключить влияние вибраций на датчики удара/наклона
Диагностика органов управления: Удостоверьтесь, что кнопки Valet и сервисные разъемы остались доступными

Типичные ошибки	Последствия	Профилактика
Пережатие провода жгутом	Короткое замыкание	Прокладка в гофротрубке
Недокрученные саморезы	Вибрация и треск	Диагностика торкс-ключом
Забытые разъемы	Нерабочие датчики	Повторная проверка перед сборкой

Важно: Не закрывайте обшивкой доступ к предохранителям и основному блоку сигнализации – это осложнит сервисное обслуживание. При обнаружении деформированных клипс немедленно замените их во избежание люфта панелей при движении.

Составление электрической схемы подключения для архива

Электрическая схема подключения сигнализации является обязательным документом архива. Она фиксирует точную конфигурацию системы после монтажа и служит основой для диагностики, ремонта или модернизации. Без корректной схемы обслуживание становится затруднительным, особенно при выходе из строя скрытой проводки или датчиков.

Схема должна полностью соответствовать фактической установке, включая все изменения, внесённые в процессе монтажа. Любое отклонение от реальной конфигурации сделает документ бесполезным, а в критических ситуациях – опасным. Обязательно укажите дату создания схемы и подпись ответственного лица.

Ключевые элементы схемы

Блоки и компоненты: Центральный контроллер, датчики (движения, разбития, открытия), сирена, клавиатура, GSM-модуль, ИБП.
Типы соединений: Чёткое обозначение проводных линий (SHH, SSA, RS-485) и беспроводных связей с указанием идентификаторов устройств.
Электрические параметры: Напряжение питания, сечение проводов, точки подключения к сети 220В, расположение предохранителей.
Физическое расположение: Привязка элементов к плану помещения с маркировкой кабелей (например: "Линия 1: Коридор – Датчик Д1").

Правила оформления

Используйте общепринятые условные обозначения (ГОСТ 2.702-2011) для единообразия.
Дублируйте текстовую расшифровку для редко используемых символов в примечаниях.
Отмечайте цветовую маркировку проводов и назначение клемм контроллера.
Включайте отдельный раздел с перечнем оборудования (модели, серийные номера).

Тип данных	Обязательность	Пример
Сечение кабеля питания	Да	2х0.75 мм²
Номера клемм контроллера	Да	12V+ (Клемма 5), GND (Клемма 6)
Радиус действия беспроводных датчиков	Нет (рекомендуется)	≤15 м от центрального блока

Храните схему в защищённом от влаги месте вместе с паспортами оборудования. Обновляйте документ при каждом изменении конфигурации системы – это исключит ошибки при экстренном ремонте.

Список источников

При подготовке материала использовались специализированные технические ресурсы.

Источники охватывают ключевые аспекты самостоятельного монтажа охранных систем.

Официальные мануалы производителей автомобильных сигнализаций
Электротехнические нормативы ГОСТ Р 50574-2019
Руководства по автомобильной электрике от ведущих автопроизводителей
Специализированные форумы автоэлектриков (CarAudioTalk, Drive2.ru)
Видеоинструкции по диагностике CAN-шины
Публикации журнала "Автоэлектроника и безопасность"
Методические пособия по работе с мультиметром
Технические стандарты ISO 11451 по электромагнитной совместимости
