Монтируем и подключаем автомагнитолу самостоятельно

Статья обновлена: 18.08.2025

Замена штатной магнитолы позволяет значительно улучшить качество звука и расширить функционал автомобильной аудиосистемы.

Самостоятельный монтаж требует понимания принципов подключения и правильного подбора компонентов, но при должной подготовке выполняется без привлечения специалистов.

В статье подробно рассмотрены ключевые этапы: выбор совместимой модели, демонтаж старого устройства, подключение питания, динамиков и антенны с соблюдением схемы распиновки.

Грамотная установка гарантирует стабильную работу оборудования и предотвращает риски короткого замыкания.

Снятие клеммы с аккумулятора

Отключение питания – обязательный этап для предотвращения короткого замыкания при работе с электрооборудованием автомобиля. Нарушение этого правила может привести к повреждению проводки, выходу из строя ЭБУ или сгоранию предохранителей магнитолы.

Всегда начинайте с минусовой клеммы (обозначена знаком «–»), так как её отсоединение разрывает массу автомобиля. Работа с плюсовой клеммой первой повышает риск замыкания при случайном касании кузова инструментом.

Порядок действий

Заглушите двигатель, извлеките ключ зажигания и убедитесь, что все потребители электроэнергии выключены.
Наденьте защитные перчатки и очки. Осмотрите клеммы на наличие коррозии или повреждений.
Ослабьте гайку крепления минусовой клеммы (чёрный или синий провод) ключом на 10 мм. Не допускайте одновременного контакта ключа с обеими клеммами.
Аккуратно снимите клемму с токовывода, отведите провод в сторону и зафиксируйте его, исключив случайное касание к аккумулятору.
Изолируйте клемму тряпичной ветошью или картоном при длительных работах.

Важно: При наличии штатной магнитолы с защитным кодом убедитесь, что у вас есть доступ к нему перед отключением питания. Некоторым моделям требуется повторная активация после потери напряжения.

Обесточивание проводки автомобиля

Перед началом любых работ с электрооборудованием автомобиля, включая установку магнитолы, крайне важно полностью обесточить бортовую сеть. Это исключает риск короткого замыкания, выхода из строя электронных компонентов и поражения электрическим током. Несоблюдение этого правила может привести к дорогостоящему ремонту и созданию аварийной ситуации.

Основным источником питания в автомобиле является аккумуляторная батарея. Для гарантированного отключения энергии необходимо отсоединить клеммы АКБ в строгой последовательности. Нарушение порядка действий может спровоцировать искрение и повреждение чувствительной электроники.

Порядок безопасного отключения АКБ

Заглушите двигатель и извлеките ключ зажигания из замка.
Найдите место установки аккумуляторной батареи (чаще всего в подкапотном пространстве или багажнике).
Приготовьте гаечный ключ нужного размера (обычно 10 или 13 мм) и наденьте защитные перчатки.
Сначала ослабьте и снимите отрицательную клемму ("-", черный или синий провод). Надежно изолируйте ее, отведя в сторону от аккумулятора.
Затем ослабьте и снимите положительную клемму ("+", красный провод). Изолируйте и ее.
Убедитесь, что обе клеммы не касаются выводов АКБ или кузова автомобиля.

Важно: Не прикасайтесь металлическим инструментом одновременно к положительной клемме и любой металлической части авто (кузову, двигателю) – даже при отключенном аккумуляторе в конденсаторах блоков управления может сохраняться опасное напряжение.

Дополнительные меры предосторожности:

При работе с проводкой используйте инструменты с изолированными ручками.
Не оставляйте отсоединенный аккумулятор надолго в холодном помещении или на сильном морозе.
После повторного подключения АКБ (в обратном порядке: сначала "+", потом "-") некоторые системы автомобиля (часы, настройки ЭБУ, радио) могут потребовать повторной активации или настройки – подготовьте необходимые коды и инструкции.

Демонтаж старой магнитолы

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте необходимые инструменты: набор автомобильных съемников (обычно идут в комплекте с новой магнитолой), плоскую и крестовую отвертки, а также пластиковую карту или медиатор для аккуратного поддевания панелей.

Обеспечьте хорошее освещение рабочей зоны и очистите пространство вокруг магнитолы от мелких предметов. Убедитесь, что у вас есть доступ к боковым технологическим отверстим головного устройства - большинство моделей извлекаются при помощи специальных металлических ключей-скоб.

Последовательность извлечения устройства

Начинайте демонтаж со снятия декоративных элементов:

Пластиковой рамки вокруг магнитолы (поддевайте по периметру медиатором)
Панели управления климатом (если она блокирует доступ)
Заглушек, закрывающих монтажные отверстия

Извлечение магнитолы:

Вставьте металлические ключи-скобы в боковые технологические пазы до характерного щелчка
Потяните ключи равномерно на себя, удерживая их параллельно друг другу
При сопротивлении слегка покачивайте устройство из стороны в сторону

После извлечения корпуса аккуратно отсоедините разъемы в следующем порядке:

Цвет разъема	Тип подключения
Черный	Земля (масса)
Желтый	Постоянный +12В
Красный	Зажигание +12В
Синий/белый	Усилитель антенны

Особое внимание уделите антенному штекеру - его следует вынимать, удерживая за металлический основание, а не за провод. При наличии штатных креплений запомните их положение - они понадобятся при установке новой магнитолы. Проверьте отсутствие зацепления проводов за элементы конструкции перед полным извлечением устройства.

Установка адаптера ISO к проводке авто

Проверьте совместимость адаптера ISO с разъемами вашего автомобиля и купленной магнитолой. Адаптер представляет собой переходник с двумя штекерами (обычно черным для питания и динамиков, коричневым для управления подсветкой или CAN-шиной), которые должны идеально соответствовать штатной колодке авто и разъемам магнитолы.

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Аккуратно демонтируйте старую магнитолу, отсоедините ее штатный разъем от проводки автомобиля. Извлеките заводскую колодку из гнезда, избегая повреждения фиксаторов.

Подключение проводов адаптера

Соедините провода адаптера ISO со штатной колодкой автомобиля по цветовой схеме:

Силовые кабели: Желтый (+12V постоянный) – питание памяти, Красный (+12V зажигания) – управление включением.
Акустика: Парные провода (Белый/Бело-черный, Серый/Серо-черный и т.д.) – подключение к передним/задним динамикам.
Земля: Черный провод – надежно закрепите на кузове.

Используйте термоусадочные трубки или качественную изоленту для изоляции всех скруток. Никогда не соединяйте провода методом "скрутка-без-пайки" – это ненадежно!

Типичные ошибки подключения

Ошибка	Последствие	Решение
Перепутаны +12V постоянный и зажигания	Магнитола "забывает" настройки или не включается	Проверить мультиметром
Не подключена масса (черный провод)	Нет питания, помехи в звуке	Закрепить на чистом металле кузова
Фазировка динамиков нарушена	Тихий "необъемный" звук	Сверить цветовую маркировку

После соединения аккуратно уложите провода, избегая натяжения и перегибов. Подключите штекеры адаптера к магнитоле, временно подайте питание от АКБ и проверьте работу всех функций перед окончательной сборкой панели.

Распиновка проводов магнитолы

Понимание распиновки проводов – ключевой этап подключения магнитолы. Каждый провод в жгуте отвечает за конкретную функцию: питание, управление, передачу аудиосигнала или связь с автомобильными системами. Неправильное соединение может привести к некорректной работе оборудования или его повреждению.

Стандартная цветовая маркировка проводов помогает идентифицировать их назначение, но всегда сверяйтесь с инструкцией к вашей конкретной модели магнитолы и документацией автомобиля. Цвета могут варьироваться в зависимости от производителя головного устройства и года выпуска машины.

Основные группы проводов и их назначение

Цвет провода	Назначение	Описание
Желтый (BAT+)	Постоянное питание +12В	Подключается напрямую к плюсовой клемме АКБ (через предохранитель). Обеспечивает сохранение памяти настроек.
Красный (ACC)	Управляющее питание +12В	Подключается к замку зажигания (ACC положение). Включает магнитолу при повороте ключа.
Черный (GND)	Земля (масса)	Подключается к кузову автомобиля (надежное "чистое" соединение!).
Синий (ANT REM) / Сине-белый (AMP REM)	Управляющий сигнал антенны/усилителя	Подает +12В для выдвижения активной антенны или включения внешнего усилителя при работе магнитолы.
Оранжевый (ILL)	Подсветка	Подключается к цепи габаритных огней для включения подсветки магнитолы.

Аудиовыходы на динамики (обычно парные провода):

Белый / Бело-черный: Передний левый (+) / Передний левый (-)
Серый / Серо-черный: Передний правый (+) / Передний правый (-)
Зеленый / Зелено-черный: Задний левый (+) / Задний левый (-)
Фиолетовый / Фиолетово-черный: Задний правый (+) / Задний правый (-)

Дополнительные важные провода:

Желто-черный (MUTE): Вход приглушения звука (часто используется для подключения телефона).
Красно-белый (Reverse): Сигнал заднего хода (для автомагнитол с поддержкой камеры).
Розовый (Speed Sense): Сигнал скорости автомобиля (для автоматической регулировки громкости).
Заземление экрана (Braid): Оплетка антенного кабеля – должна быть надежно заземлена на массу.

Критические моменты при подключении:

Предохранители: Обязательно установите предохранитель нужного номинала (обычно 10-15А) на желтый провод (BAT+) как можно ближе к АКБ.
Надежная изоляция: Все соединения должны быть тщательно заизолированы (термоусадка, изолента) для предотвращения короткого замыкания.
Проверка тестером: Перед подключением магнитолы проверьте мультиметром:
- Наличие +12В на желтом проводе при отключенном АКБ.
- Наличие +12В на красном проводе в положении ACC зажигания.
- Надежность "массы" (черный провод) – сопротивление между ним и минусом АКБ должно быть близко к нулю.

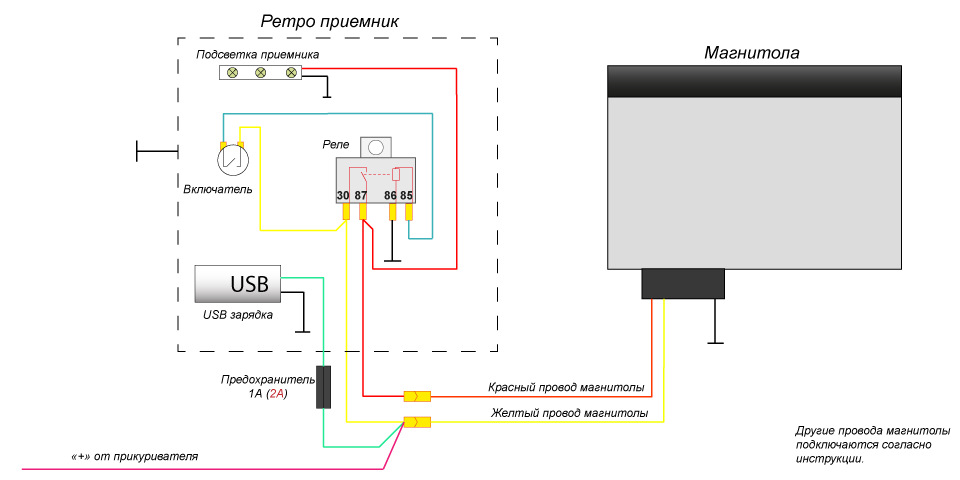

Соединение питания магнитолы

Подключение проводов питания – критически важный этап установки, напрямую влияющий на работоспособность магнитолы и безопасность автомобильной электросети. Неправильное соединение может привести к выходу из строя оборудования, перегоранию предохранителей или короткому замыканию.

Основных силовых кабеля три: постоянный плюс (+12V), массу (GND) и управляющий сигнал ACC (зажигание). Постоянный "+" обеспечивает память настроек магнитолы, "масса" замыкает цепь, а ACC активирует устройство при повороте ключа. Все соединения выполняются через ISO-разъем или методом пайки/обжима с обязательной изоляцией.

Порядок подключения проводов

Масса (черный/коричневый провод): прикрепите к чистой неокрашенной металлической поверхности кузова болтовым соединением.
Постоянный "+12V" (желтый провод): соедините с клеммой АКБ через предохранитель (10-20А) не далее 30 см от аккумулятора.
ACC (красный провод): подключите к цепи зажигания (например, к прикуривателю) через отдельный предохранитель (5-10А).

Цвет провода	Назначение	Источник питания
Желтый	Постоянный +12V (память)	Прямо от аккумулятора
Красный	ACC (управление)	Цепь зажигания
Черный/Коричневый	GND (масса)	Кузов автомобиля

Обязательные меры предосторожности:

Отключайте "минусовую" клемму АКБ перед началом работ.
Используйте термоусадку или изоленту для каждого соединения.
Устанавливайте предохранители в 10-15 см от аккумулятора на желтом проводе.
Проверяйте отсутствие КЗ мультиметром перед включением.

При корректном подключении магнитола сохраняет настройки при выключении зажигания и автоматически активируется при запуске двигателя. Если устройство не включается – перепроверьте цепь ACC и массу. При сбросе памяти – контролируйте контакт желтого провода с АКБ.

Подключение акустических проводов

Подключение акустических проводов – критический этап монтажа магнитолы, напрямую влияющий на качество звука и безопасность системы. Неправильное соединение может привести к повреждению динамиков или усилителя, поэтому важно строго соблюдать полярность и селективность каналов.

Используйте только специальные акустические провода с цветовой маркировкой сечением не менее 1.5–2 мм². Никогда не применяйте силовые кабели или тонкие провода от бытовой техники – это вызовет потери мощности и искажение сигнала.

Этапы подключения

1. Определение полярности:

Каждый канал магнитолы имеет положительный (+) и отрицательный (-) выход
Стандартная цветовая маркировка (ISO):
- Передний левый: Белый (+) / Бело-черный (-)
- Передний правый: Серый (+) / Серо-черный (-)
- Задний левый: Зеленый (+) / Зелено-черный (-)
- Задний правый: Фиолетовый (+) / Фиолетово-черный (-)

2. Соединение с динамиками:

Зачистите изоляцию проводов на 8–10 мм
Подключите "+" магнитолы к "+" динамика, "-" к "-" через клеммы или пайку
Обязательно используйте термоусадку или изоленту для изоляции соединений

Типичные ошибки	Последствия
Перепутана полярность	Фазировка, "высасывание" басов
Соединение "-" с кузовом авто	Помехи, гул, риск КЗ
Скрутка без изоляции	Короткое замыкание, окисление

Контрольная проверка: Перед финальной сборкой включите магнитолу на малой громкости и проверьте работу всех динамиков поочередно. Отсутствие звука или хрипы указывают на ошибку в подключении или обрыв цепи.

Типовые схемы подключения колонок

Современные автомагнитолы поддерживают несколько каналов усиления, что требует правильного распределения акустических систем по салону. Стандартная конфигурация включает четыре динамика: передние левый/правый и задние левый/правый. Каждый канал магнитолы (передний левый FL, передний правый FR, задний левый RL, задний правый RR) подключается строго к соответствующей колонке для сохранения стереопанорамы.

Цветовая маркировка проводов унифицирована для упрощения монтажа: белая пара – передний левый канал (+/-), серая – передний правый (+/-), зеленая – задний левый (+/-), фиолетовая – задний правый (+/-). Полярность соблюдается критически: плюсовой провод динамика соединяется с плюсом усилителя магнитолы, минусовой – с минусом. Нарушение фазировки приводит к потере басов и искажению звука.

Распространенные конфигурации

4 динамика: Базовая схема для большинства авто. Передние компонентные/коаксиальные динамики подключаются к каналам FL/FR, задние – к RL/RR.
2 динамика + сабвуфер: Передние колонки – к FL/FR, сабвуфер – к мостовому соединению тыловых каналов (RL+RR). Требует поддержки мостового режима (Bridge) в магнитоле.
Усилитель + сабвуфер: Штатные каналы FL/FR – на фронтальные колонки, RCA-выходы магнитолы – на внешний усилитель, питающий сабвуфер.

Тип подключения	Назначение каналов	Особенности
Стандартное 4 канала	FL, FR, RL, RR	Равномерное распределение звука
Мостовое (Bridge)	FL+FR на фронт, RL+RR на саб	Удвоение мощности для сабвуфера
С внешним усилителем	Штатные каналы – колонки, RCA – усилитель	Максимальная мощность и качество

Важно: При использовании компонентных систем с кроссоверами подключение выполняется через штатный разъем магнитолы на блок кроссоверов, после которого высокочастотные и низкочастотные динамики подключаются строго по схеме производителя. Сечение акустических проводов должно быть не менее 1.5-2 мм² для исключения потерь мощности.

Монтаж автомобильной антенны

Правильная установка антенны критически влияет на качество приёма радиостанций и стабильность сигнала. Неверный монтаж приведёт к помехам, слабому звуку или полному отсутствию приёма даже при исправной магнитоле.

Тип антенны (наружная штыревая, стеклянная внутренняя, комбинированная) определяет нюансы монтажа, но общие принципы остаются едиными. Заранее продумайте трассировку кабеля от антенны до головного устройства.

Ключевые этапы установки

Подготовка и выбор места:

Очистите зону установки (крыло, крышу, стойку) от грязи, воска и обезжирьте.
Для наружных антенн: выберите место без препятствий (металлические элементы крыши, спойлеры).
Для внутренних (стеклянных): убедитесь в совместимости с тонировкой/обогревом стекла.

Фиксация антенны и герметизация:

Наружные антенны крепятся болтом через предварительно просверленное отверстие. Обязательно используйте штатное уплотнительное кольцо!
Нанесите слой герметика (типа силиконового) под основание антенны и поверх монтажной гайки для защиты от коррозии и протечек.
Внутренние антенны фиксируются на стекло специальным клеящим слоем согласно разметке.

Прокладка кабеля:

Аккуратно протяните кабель от антенны в салон через штатные резиновые заглушки кузова (дверные проёмы, багажник).
Избегайте острых кромок металла, мест трения о движущиеся детали (руль, педали).
Фиксируйте кабель пластиковыми хомутами или изолентой вдоль заводской проводки.
Не допускайте натяжения кабеля и делайте запас в 10-15 см у магнитолы для удобства подключения.

Подключение к магнитоле:

Найдите на задней панели магнитолы разъём с маркировкой "ANT" или "ANTENNA" (обычно синий или сине-белый круглый порт).
До упода вставьте штекер антенного кабеля в разъём. Убедитесь в надёжной фиксации.
Если антенна активная (усилитель), подключите синий управляющий провод ("ANT REMOTE" или "POWER ANT") магнитолы к плюсовой клемме антенного усилителя для подачи питания.

Тип антенны	Особенность питания
Пассивная (обычный штырь)	Требует только подключения кабеля к разъёму "ANT"
Активная (со встроенным усилителем)	Дополнительно нужен провод +12V от магнитолы ("ANT REMOTE")

Подключение дополнительных устройств

После базового монтажа магнитолы часто возникает необходимость подключения периферийных устройств: сабвуферов, усилителей, камер заднего вида или мультимедийных интерфейсов. Каждое из них требует отдельного подхода к коммутации и настройке, но все операции выполняются через штатную ISO-разводку или дополнительные выходы головного устройства.

Ключевой момент – обеспечение правильного питания и защита от помех. Силовые кабели для мощных потребителей (усилителей, сабвуферов) прокладываются отдельно от акустических проводов и управляющих сигналов. Обязательно используется предохранитель возле аккумулятора и экранированные кабели RCA для передачи звука.

Основные типы подключений

Усилитель мощности:

Силовой провод +12В → клемма REM магнитолы
Аудиовход → RCA-выходы магнитолы (SUB-OUT для сабвуфера)
Земля → кузов автомобиля (очищенная от краски точка)

Камера заднего вида:

Желтый RCA-кабель → видеовход магнитолы (обозначен CAM-IN или REAR-CAM)
Красный провод +12В → фонарь заднего хода
Черный провод → масса кузова в багажнике

Устройство	Тип подключения	Особенности
USB-хаб	Штекер в порт USB-EXT	Требует экранированного кабеля ≤3м
Парковочные датчики	Разъем PARKING	Синхронизируется с проводом ручного тормоза
FM-модулятор	Через антенный адаптер	Использует штатный антенный вход

Важно! При подключении управления подсветкой (ILLUMINATION) используйте тестер для определения провода габаритов. Ошибка приведет к некорректной работе диммера. Для устройств с высоким потреблением (≥10А) устанавливайте реле, управляемое сигналом ACC.

Установка магнитолы в посадочное место

Перед установкой убедитесь, что размеры магнитолы соответствуют габаритам штатного отсека (DIN или 2DIN). Аккуратно снимите декоративную заглушку или старую магнитолу, открутив крепежные винты или отжав фиксаторы по бокам при помощи специальных ключей (обычно идут в комплекте). Проверьте отсутствие препятствий внутри ниши для проводов и вентиляции корпуса устройства.

Вставьте переходную рамку (суппорт) в посадочное отверстие до характерного щелчка фиксаторов. При отсутствии рамки используйте металлические салазки, прикрутив их к боковым стенкам магнитолы согласно инструкции. Убедитесь, что крепежные лепестки суппорта надежно зафиксировались за края приборной панели.

Фиксация устройства и подключение

Аккуратно заведите пучок проводов (антенный кабель, разъемы питания и акустики) в заднюю часть отсека, избегая перегибов.
Плавно вдвиньте корпус магнитолы в суппорт до упора, совмещая крепежные отверстия на боковинах устройства с пазами салазок.
Зафиксируйте магнитолу:
- Для штатного суппорта – до щелчка боковых зажимов
- При использовании салазок – вкрутите винты через технологические отверстия на передней панели
Проверьте надежность крепления, слегка потянув устройство на себя. Зазор между рамкой и панелью авто не должен превышать 1-2 мм.

Тип крепления	Инструмент	Особенности
Штатный суппорт	Монтажные ключи	Быстрый монтаж, требует точного размера
Универсальные салазки	Отвертка, саморезы	Регулируемое положение, подходит для нестандартных ниш

Важно: Не прикладывайте чрезмерное давление на лицевую панель при установке! Перед финальной фиксацией обязательно проверьте свободный ход всех органов управления и кнопок магнитолы. Убедитесь, что вентиляционные отверстия на корпусе не перекрыты элементами торпедо.

Тестирование работоспособности системы

После завершения монтажа и подключения всех проводов включите зажигание автомобиля или переведите электронику в режим ACC (Accessory). Нажмите кнопку питания магнитолы – индикатор должен загореться, а дисплей отобразить стартовый экран производителя. Отсутствие реакции указывает на проблемы с подачей питания: проверьте соединения красного (ACC) и жёлтого (BATT+) проводов, предохранители головного устройства и автомобиля, надёжность «массы» (чёрный провод на кузов).

Убедитесь в корректности подсветки кнопок и сенсорного отклика (если предусмотрено). Начните с минимальной громкости, постепенно увеличивая звук, – это предотвратит резкую нагрузку на неправильно подключённые динамики. Проверьте баланс звука между левым/правым каналами и передними/задними динамиками через меню магнитолы (Fader/Balance).

Поэтапная диагностика функций

Проверка аудиовыходов:
- Включите тестовый трек или радио. Поочерёдно отключайте каждый динамик в настройках, отслеживая соответствие звука позиции колонки.
- При искажениях или хрипах: осмотрите соединения проводов динамиков на предмет замыкания, проверьте полярность (+/-).
Тест источников сигнала:
- Радио: выполните автоматический поиск станций, оцените качество приёма.
- Bluetooth: сопрягите телефон, проверьте звонки и воспроизведение музыки.
- USB/CD: убедитесь в чтении файлов с носителей.

Дополнительные системы:

Функция	Метод проверки
Управление с руля	Нажмите кнопки регулировки громкости/трека – реакция должна быть мгновенной
Камера заднего вида	Включите передачу заднего хода – экран должен показать изображение
USB-зарядка	Подключите телефон – должен активироваться процесс зарядки

Критически важный этап – проверка на посторонние шумы при работающем двигателе. Заведите мотор, выключите музыку и прислушайтесь:

Треск или гул указывают на плохое заземление магнитолы или динамиков.
Свист, синхронный с оборотами двигателя, требует установки помехоподавляющего фильтра на линию питания.

Проверьте сохранение настроек (часы, радиостанции) после отключения аккумулятора – это подтвердит правильность подключения жёлтого (память) и красного проводов.

Список источников

При подготовке материалов об установке автомагнитолы использовались проверенные технические ресурсы и практические руководства. Основное внимание уделялось актуальным стандартам подключения и безопасности работ.

Ниже представлены ключевые источники информации, на основе которых составлено руководство. Все материалы содержат детальные схемы и пошаговые инструкции для самостоятельного монтажа.

Техническая документация и руководства

Официальные мануалы производителей магнитол (Pioneer, Sony, Kenwood)
Электрические схемы конкретных моделей автомобилей (VAG, Toyota, Ford)
ГОСТ Р 41.97-99 "Единообразные предписания, касающиеся автомобильной аудиоаппаратуры"

Специализированные ресурсы

Профессиональные форумы автозвука (CarAudioForum.ru, Drive2.ru)
Видеоинструкции по распиновке ISO-разъемов
Технические бюллетени производителей переходных адаптеров
