Моторчик печки - ремонт, замена

Статья обновлена: 18.08.2025

Исправный моторчик отопителя – залог комфорта в салоне автомобиля зимой. При отказе вентилятора печки эксплуатация машины в холод становится невозможной.

Неисправность проявляется как полным отсутствием обдува, так и посторонними шумами при работе. Основные причины – износ щеток, заклинивание подшипников или межвитковое замыкание обмотки.

Восстановить работоспособность системы можно двумя способами: ремонтом существующего электродвигателя или его полной заменой. Выбор метода зависит от характера поломки и доступности запчастей.

Следующие разделы подробно разберут диагностику неисправностей, технологию снятия узла, особенности ремонта и подбора нового моторчика для различных моделей авто.

Подготовка инструментов для демонтажа моторчика

Для успешного демонтажа моторчика отопителя потребуется заранее подготовить набор необходимых инструментов. Отсутствие нужного инструмента в процессе работы приведет к задержкам и возможному повреждению деталей.

Соберите следующий основной набор:

Основной набор инструментов

Ключи и головки: Набор рожковых ключей, набор торцевых головок (желательно с трещоткой и удлинителями) и вороток. Размеры зависят от модели авто (часто нужны 8, 10, 13 мм).
Отвертки: Крестовые (разных размеров, особенно РН2) и плоские (разных ширины). Полезны отвертки с длинным жалом.
Плоскогубцы: Стандартные комбинированные и длинногубцы (очень полезны для снятия хомутов и манипуляций в тесноте).
Кусачки/Бокорезы: Для аккуратной работы с пластиковыми стяжками (если они есть).
Фонарик: Мощный налобный фонарь или переносной фонарь для качественного освещения рабочей зоны под торпедой.
Перчатки и защитные очки: Для защиты рук от острых кромок и глаз от пыли/грязи.

Дополнительные приспособления и материалы

Инструмент/Материал	Назначение
Съемник стопорных колец	Для снятия стопорного кольца с вала электродвигателя (если оно есть).
Пластиковые монтажные лопатки	Для бережного разъединения пластиковых клипс и защелок без повреждения.
Маркировочный скотч/маркер	Для подписи проводов и разъемов перед отсоединением.
Маленькая емкость (коробочка)	Для складывания мелких винтов, гаек, клипс во избежание их потери.
Пылесос/щетка	Для очистки места установки мотора от листьев и грязи перед извлечением.

Важные замечания:

Обязательно отсоедините минусовую клемму аккумулятора перед началом любых работ с электрооборудованием.
Сверьтесь с руководством по ремонту конкретно вашего автомобиля, так как расположение мотора и нюансы крепления могут отличаться.
Обеспечьте достаточно свободного пространства для работы – возможно, потребуется снять некоторые элементы под рулевой колонкой или панели под ногами водителя/пассажира.
Делайте фотографии или зарисовывайте расположение элементов на каждом этапе демонтажа – это сильно упростит сборку.

Снятие декоративных панелей для доступа к печке

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор пластиковых монтажных лопаток, фигурную отвертку (чаще Torx или крестовую) и фонарик для улучшения видимости в труднодоступных зонах.

Определите последовательность демонтажа: обычно первыми снимаются боковые накладки тоннеля возле водительского и пассажирского сидений. Проверьте наличие скрытых крепежей под резиновыми ковриками или заглушками – их отсутствие часто приводит к поломке защелок при грубом снятии.

Порядок демонтажа

Центральная консоль:
- Вытащите подстаканники и пепельницу (если есть), открутите винты на их дне
- Аккуратно подденьте лопаткой рамку магнитолы/климат-контроля
Нижние панели:
- Отсоедините разъемы подсветки кнопок открытия капота/багажника
- Снимите фиксаторы крепления бардачка (в некоторых моделях требуется демонтировать его полностью)
Торпедо:
- Открутите саморезы под рулевой колонкой, придерживая кожух
- Потятите верхнюю часть панели на себя, освобождая клипсы по направлению к лобовому стеклу

Важно! Все действия выполняйте без резких усилий – пластиковые крепления хрупкие. Помечайте позиции винтов разных размеров на картоне или делайте фото этапов разборки. При наличии подушек безопасности дождитесь 10-15 минут после отключения АКБ перед работами возле руля.

Тип крепления	Инструмент	Особенности
Пластиковые клипсы	Монтажная лопатка 5-10 мм	Давить строго перпендикулярно месту фиксации
Винты Torx (T10-T20)	Бита с магнитным держателем	Часто спрятаны под заглушками-кнопками
Поворотные фиксаторы	Пальцевое нажатие	Сначала провернуть на 90°, потом вынимать

После снятия всех элементов сложите панели в защищенное от солнца место – деформация от нагрева усложнит сборку. Проверьте целостность клипс перед установкой обратно, при поломке замените новыми (продаются ремкомплектами по 10-20 шт).

Отключение электрических разъёмов и крепежа

Обесточьте систему автомобиля, отсоединив отрицательную клемму аккумуляторной батареи. Определите расположение электрических разъёмов моторчика печки – обычно они находятся на корпусе устройства или рядом с ним. Проверьте наличие фиксаторов (пластиковых защёлок или язычков), которые необходимо разблокировать перед отсоединением.

Аккуратно нажмите на фиксатор и потяните корпус разъёма, избегая приложения усилий к проводам. При наличии нескольких коннекторов пометьте их расположение изолентой или сфотографируйте. Если разъёмы покрыты грязью, очистите контакты перед демонтажем.

Демонтаж крепёжных элементов

Обследуйте корпус моторчика на предмет крепежа: чаще используются саморезы с крестообразным шлицем или болты под ключ 8–10 мм.
Используйте соответствующий инструмент (отвёртку, торцевую головку). Приржавевшие элементы обработайте проникающей смазкой WD-40.
Выкручивайте крепёж против часовой стрелки, удерживая моторчик от падения. Сохраняйте демонтированные детали в отдельной ёмкости.

Тип крепежа	Инструмент	Особенности
Саморезы	Отвёртка PH2	Проверьте целостность пластиковых посадочных мест
Болты	Головка 8 мм	Используйте магнитный съёмник для удержания
Пластиковые клипсы	Плоская отвёртка	Подденьте фиксатор аккуратно, чтобы не сломать

После снятия крепежа проверьте состояние резиновых демпферов – при их износе вибрация мотора усилится. Убедитесь, что ничто не мешает извлечению узла: при необходимости отсоедините мешающие трубки или хомуты. Не прикладывайте излишнюю силу – если моторчик не выходит, найдите скрытый крепёж.

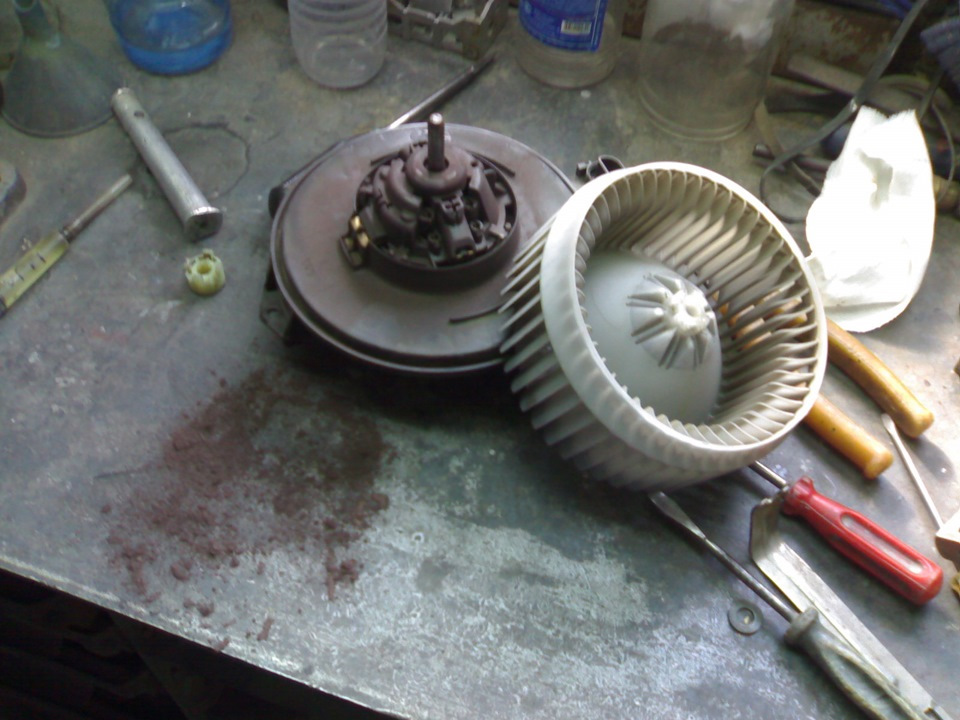

Извлечение вентилятора из корпуса печки

Перед началом работ отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания. Снимите пластиковые панели торпедо, бардачок и защитные кожухи, обеспечивающие доступ к моторчику печки – точный набор элементов зависит от модели автомобиля.

Локализуйте корпус печки в районе центральной консоли. Найдите электропроводку, идущую к вентилятору, и аккуратно отсоедините разъем питания. Зафиксируйте положение разъема (например, фотографией) для корректного подключения при сборке.

Демонтаж крепежа и извлечение

Обнаружьте крепежные элементы (обычно 3-4 болта или самореза), удерживающие вентилятор в корпусе. Используйте крестовую или головочную отвертку подходящего размера. При длительном эксплуатации крепеж может "прикипеть" – обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до откручивания.

Выкрутите все крепежные болты против часовой стрелки
Проверьте наличие скрытых клипс или защелок по периметру корпуса
Расшатывающими движениями на себя извлеките вентилятор вместе с крыльчаткой
Контролируйте положение лопастей – они не должны задевать корпус при демонтаже

Важно: Не прикладывайте чрезмерное усилие при извлечении! Если узел не поддается, проверьте пропущенные крепежные точки или зацепившиеся провода. Застрявшие элементы могут указывать на:

Недемонтированные фиксаторы корпуса
Деформацию пластиковых направляющих
Наличие герметика на посадочном месте

После демонтажа очистите посадочное гнездо от пыли и мусора. Проведите визуальный осмотр состояния лопастей вентилятора и внутренних стенок корпуса на предмет трещин или деформаций перед установкой нового узла.

Разборка электродвигателя и очистка щёток

Отсоедините клеммы питания и снимите электродвигатель с корпуса печки, открутив крепёжные болты. Аккуратно разберите корпус мотора, сняв заднюю крышку – обычно она фиксируется защёлками или винтами по периметру. Извлеките ротор из статора, избегая резких движений, чтобы не повредить обмотки.

Снимите пружинные или винтовые держатели щёток, расположенные по бокам коллекторного узла. Достаньте графитовые щётки и проверьте их длину: критический износ наступает при остатке менее 8-10 мм. Оцените состояние контактных пластин коллектора – глубокие выработки или сколы требуют замены всего ротора.

Процесс очистки и сборки

Очистите коллектор и щётки от графитовой пыли и грязи:

Протрите контактную площадку коллектора безворсовой салфеткой, смоченной в спирте или очистителе электроники
Зачистите подгоревшие участки на пластинах мелкой наждачной бумагой (зернистостью 800-1000)
Промойте щёточные колодцы сжатым воздухом или мягкой кистью
Убедитесь в свободном ходе пружин держателей

Установите щётки обратно, убедившись в их перпендикулярном положении относительно коллектора. Соберите двигатель в обратной последовательности, соблюдая ключевые моменты:

Проверьте плотность прилегания щёток к коллектору после фиксации пружин
Смажьте втулки ротора термостойкой литиевой смазкой
Проконтролируйте отсутствие перекоса при установке крышки

Проверьте работоспособность мотора до монтажа в печку, подав напряжение 12V на контакты. Устойчивый запуск без заеданий и посторонних шумов подтверждает успешность очистки. При сохранении проблем – замените щётки или весь узел целиком.

Замена подшипников и смазка вала ротора

Извлеките ротор из корпуса электродвигателя, аккуратно сняв стопорные кольца или шайбы, фиксирующие подшипники на валу. Используйте съемник для демонтажа старых подшипников, избегая ударов по валу молотком – это может повредить якорь или искривить ось. Очистите посадочные места на валу от остатков старой смазки и загрязнений металлической щеткой, обезжирьте поверхность.

Нанесите тонкий слой термостойкой смазки (например, Литол-24 или специализированной графитовой) на вал в зоне контакта с внутренними обоймами новых подшипников. Не заполняйте смазкой полость самого подшипника – это вызывает перегрев. Подшипники должны быть закрытого типа (с металлическими или резиновыми заглушками), чтобы исключить попадание пыли и вытекание смазки.

Последовательность установки

Наденьте первый подшипник на вал, используя оправку или металлическую трубку, передающую усилие только на внутреннюю обойму.
Установите стопорное кольцо в паз вала, зафиксировав подшипник от смещения.
Повторите операцию для второго подшипника с противоположной стороны вала.
Проверьте свободное вращение ротора рукой – ход должен быть плавным, без заеданий и люфта.

Соберите мотор, соблюдая исходное положение ротора относительно статора. Перед финальной установкой в печку прокрутите вал от сети 12В – убедитесь в отсутствии вибраций и посторонних шумов.

Типовая проблема	Решение
Гул после замены	Проверить соосность посадки подшипников, отсутствие перекоса
Люфт вала	Заменить стопорные кольца, использовать подшипники с меньшим допуском

Установка нового моторчика при критичных поломках

При полном выходе из строя электродвигателя отопителя (механическое заклинивание, обрыв обмоток, критичный износ щёток) единственным решением становится замена узла. Игнорирование проблемы приведёт к полному отсутствию вентиляции в салоне независимо от выбранного режима работы печки.

Перед установкой нового моторчика убедитесь в соответствии модели оригинальным параметрам: проверьте напряжение (12В), тип крепления, расположение клемм и диаметр крыльчатки. Использование несовместимых аналогов вызовет вибрации, снижение производительности или короткое замыкание.

Порядок монтажа

Снимите декоративную панель под бардачком или перчаточным ящиком для доступа к моторному отсеку печки.
Отключите разъём питания электродвигателя, запомнив положение фиксатора.
Выкрутите 3-5 крепёжных винтов (обычно Torx T20 или крестовые), удерживающих корпус моторчика в воздуховоде.
Аккуратно извлеките старый блок вместе с крыльчаткой, избегая падения посторонних предметов в вентиляционный канал.
Очистите посадочное место от пыли и мусора сжатым воздухом или щёткой.

Ключевые моменты при установке:

Совместите пазы корпуса нового моторчика с направляющими на воздуховоде
Проверьте свободное вращение крыльчатки рукой перед фиксацией
Затяните крепёж равномерно без перекоса (момент 5-7 Н∙м)
Подсоедините разъём до щелчка фиксатора

Важно: После первого запуска дайте моторчику поработать 5 минут на минимальной скорости – это распределит смазку в подшипниках. Проверьте все режимы вентиляции и отсутствие посторонних шумов. При появлении гудения или свиста демонтируйте узел и проверьте соосность установки.

Проверка работы печки после сборки

Подключите клеммы аккумулятора, соблюдая полярность. Убедитесь в надежности всех электрических соединений и отсутствии пережатых проводов. Проверьте фиксацию воздуховодов и крепежных элементов корпуса печки.

Включите зажигание автомобиля. Установите регулятор скорости вентилятора на минимальное значение. Последовательно переключайте режимы обдува (лобовое стекло, ноги, центральные дефлекторы), контролируя корректность переключения заслонок на слух.

Контрольные операции

Плавно увеличивайте скорость вентилятора от 1 до максимальной:
- Отсутствие вибрации и посторонних шумов
- Ровный рост интенсивности воздушного потока
- Стабильная работа на всех режимах
Проверьте температурный режим:
- При переводе регулятора в "красную" зону должен идти горячий воздух
- В "синей" зоне - холодный (при работающем кондиционере/климат-контроле)

Протестируйте рециркуляцию:

Режим	Признак работы
Забор наружного воздуха	Шум ветра в воздуховодах
Рециркуляция	Резкое снижение внешних шумов

При обнаружении неисправностей (неравномерный обдув, стуки, недостаточная температура) немедленно заглушите двигатель. Проверьте уровень охлаждающей жидкости, герметичность патрубков отопителя и правильность сборки механизма заслонок.

Список источников

При подготовке материалов по ремонту и замене моторчика печки использовались специализированные технические источники, обеспечивающие достоверность информации. Основное внимание уделялось практическим руководствам и экспертным рекомендациям для распространённых моделей автомобилей.

Ниже представлен перечень ключевых ресурсов, содержащих диагностические методики, схемы подключения и пошаговые инструкции по работе с компонентами системы отопления. Все материалы проверены на соответствие актуальным стандартам ремонта.

Официальные сервисные руководства производителей автомобилей (Volkswagen, Lada, Kia)
Технические бюллетени автосервисов: "Ремонт электрооборудования салона"
Практическое пособие "Электрооборудование автомобилей" (изд. "За рулём")
Видеоархивы мастер-классов по диагностике систем отопления
Протоколы испытаний электродвигателей отопителей ГОСТ Р 41.48-2004
Форумные обсуждения на профильных ресурсах: Drive2.ru, Авто.ру
Каталоги взаимозаменяемости автозапчастей TecDoc
