Моторедуктор отопителя ВАЗ-2110 - конструкция, принцип работы, параметры

Статья обновлена: 18.08.2025

Система отопления и вентиляции салона ВАЗ-2110 напрямую зависит от корректной работы моторедуктора заслонки. Этот компактный электромеханический узел отвечает за точное позиционирование воздушной заслонки, регулирующей потоки воздуха между салонным отопителем и печкой. Понимание его конструкции, принципа действия и ключевых параметров критически важно для диагностики неисправностей климатической системы, распространенных на "десятках".

Данная статья детально рассматривает устройство моторедуктора заслонки отопителя ВАЗ-2110, объясняет его роль в управлении микроклиматом салона, анализирует типовые технические характеристики и основные признаки выхода из строя. Знание этих аспектов поможет владельцам своевременно выявлять проблемы и принимать обоснованные решения о ремонте или замене узла.

Место расположения узла в салоне автомобиля

Моторедуктор заслонки отопителя на автомобиле ВАЗ-2110 расположен внутри салона, в районе центральной консоли.

Он установлен непосредственно на корпусе отопителя (печки), за декоративной панелью приборов (торпедо), ближе к водительской стороне.

Точное позиционирование

Чтобы визуально представить его расположение:

• Найдите на центральной консоли блок управления отопителем (ручки регулировки температуры и потоков воздуха).
• Сразу под этим блоком управления обычно находится пепельница или заглушка.
• Моторедуктор заслонки расположен непосредственно за этой пепельницей/заглушкой, внутри пространства под торпедо.
• Он прикреплен к левой (водительской) стороне корпуса отопителя.

Важно: Для доступа к моторедуктору требуется демонтировать декоративную накладку (нижнюю часть) центральной консоли, а также саму пепельницу или заглушку. Узел скрыт от прямого взгляда и требует частичной разборки панели приборов снизу.

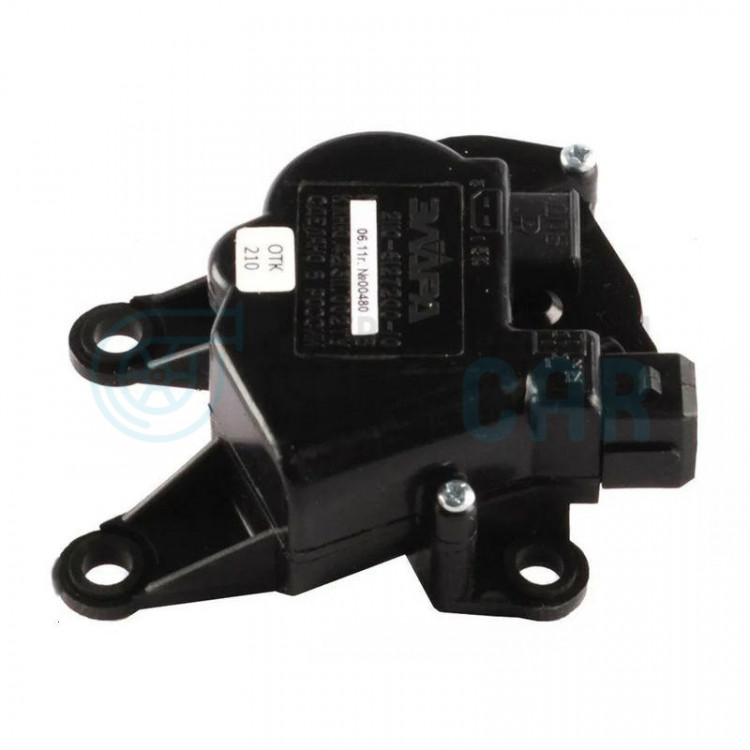

Визуальный обзор корпуса моторедуктора

Корпус моторедуктора выполнен из черного пластика, обладающего высокой термостойкостью для стабильной работы в условиях нагрева отопительного узла. Конструкция компактная, прямоугольной формы с характерными крепежными ушками по углам для монтажа на корпусе заслонки.

На лицевой стороне расположен электрический разъем прямоугольной формы с контактами для управления двигателем и обратной связи. В нижней части корпуса виден выступающий шестеренчатый привод червячного типа, передающий крутящий момент на шток заслонки. Защита механизма от пыли обеспечивается плотным прилеганием крышки к основанию.

Ключевые элементы конструкции

• Материал: Ударопрочный термостабильный пластик
• Цвет: Матово-черный
• Габариты: Приблизительно 70×50×40 мм
• Особенности: Ребристые поверхности для теплоотвода

Зона корпуса	Характеристика
Верхняя крышка	Съемная, фиксируется защелками
Монтажные ушки	4 штуки с резиновыми демпферами
Выходной вал	Металлический шлицевой наконечник
Вентиляционные отверстия	Отсутствуют (герметичная конструкция)

Стыковочные поверхности имеют резиновый уплотнитель по контуру для защиты внутренних компонентов от влаги и конденсата. На боковых гранях присутствуют технологические метки литья и маркировка производителя.

Главные компоненты: привод двигателя и червячная передача

Привод двигателя представляет собой электромотор постоянного тока, получающий управляющие сигналы от блока климат-контроля. При включении отопителя на электродвигатель подаётся напряжение 12 В, что вызывает вращение вала. Именно этот вращательный момент передаётся на червячную передачу для преобразования в поступательное движение заслонки.

Червячная передача выполняет ключевую функцию преобразования вращения вала двигателя в линейное перемещение штока заслонки. Состоит из червяка (винта с резьбой), закреплённого на выходном валу электродвигателя, и червячного колеса с зубьями особой формы. Такая конструкция обеспечивает плавное регулирование положения заслонки и её надёжную фиксацию в заданном положении без самопроизвольного смещения.

Особенности работы червячной пары

• Передаточное отношение: Высокое соотношение (обычно 20:1 и более) позволяет использовать маломощный двигатель
• Самоторможение: Угол наклона резьбы червяка исключает обратную передачу усилия от заслонки
• Износостойкость: Шестерни изготавливаются из композитных материалов с графитовыми добавками

Конструкция исполнительного электромотора

Исполнительный электродвигатель моторедуктора представляет собой компактный коллекторный мотор постоянного тока, спроектированный для работы в условиях ограниченного пространства панели автомобиля. Основу силовой части составляет статор с постоянными магнитами и ротор с обмоткой, ток на которую подаётся через графитовые щётки и медный коллектор.

Вал ротора напрямую соединён с червячной передачей редуктора, обеспечивающей преобразование высоких оборотов двигателя в значительное усилие на выходном валу. Для предотвращения перегрева и механических перегрузок в конструкции предусмотрены термостойкая изоляция обмоток и втулочные подшипники скольжения, снижающие трение при вращении.

Ключевые компоненты:

• Ротор – трёхполюсная обмотка на стальном сердечнике
• Статор – кольцевые ферритовые магниты в корпусе
• Коллекторный узел – медные ламели с графитовыми щётками
• Червячный вал – интегрирован с ротором (сталь 40Х)
• Защитный кожух – пластиковый корпус с крепежными лапками

Эксплуатационные параметры:

Напряжение питания	12 В ±10%
Потребляемый ток	0.8-1.2 А (под нагрузкой)
Максимальный крутящий момент	3.5 Н·см
Диапазон рабочих температур	-40°C до +85°C

Электронная плата управления интегрирована в разъём мотора и содержит элементы защиты от переполюсовки и короткого замыкания. Концевой датчик положения отсутствует – контроль хода заслонки осуществляется внешним блоком климат-контроля по времени работы двигателя.

Принцип работы червячного механизма

В моторедукторе заслонки отопителя ВАЗ-2110 червячный механизм преобразует вращение электродвигателя в управляющее воздействие на заслонку. Он состоит из двух ключевых компонентов: ведущего червяка (винта со специальной резьбой) и ведомого червячного колеса (косозубой шестерни).

При подаче напряжения на электродвигатель его вал начинает вращаться, приводя в движение соединенный с ним червяк. Винтовая резьба червяка входит в зацепление с зубьями червячного колеса, заставляя последнее поворачиваться вокруг своей оси. Это вращение через выходной вал передается непосредственно на заслонку, регулируя ее положение.

Ключевые особенности работы

Основные технические характеристики и принципиальные аспекты:

• Передаточное отношение: Высокое соотношение (обычно 20:1 и более) позволяет получить значительное усилие на выходе при маломощном электродвигателе.
• Самоторможение: Зубья червячного колеса не могут провернуть червяк из-за трения и угла наклона резьбы. Это фиксирует заслонку в заданном положении без дополнительных стопоров.
• Направление движения: Реверсирование потока воздуха осуществляется изменением полярности питания двигателя, что меняет направление вращения червяка.

Элемент	Функция в механизме
Червяк	Преобразует высокоскоростное вращение вала двигателя в низкоскоростное вращение колеса
Червячное колесо	Передает увеличенный крутящий момент на шток заслонки

Важно: Износ резьбы червяка или зубьев колеса приводит к проскальзыванию и потере точности позиционирования заслонки. Для снижения трения и увеличения ресурса в редукторе применяется пластиковая смазка.

Назначение зубчатого сектора заслонки

Зубчатый сектор заслонки отопителя ВАЗ-2110 является ключевым элементом механической передачи между моторедуктором и заслонкой. Он жестко зафиксирован на оси самой заслонки и представляет собой дугообразную деталь с зубьями по внешнему краю.

Основная задача сектора – преобразовывать вращательное движение выходной шестерни моторедуктора в точное угловое перемещение заслонки. Через зубчатое зацепление крутящий момент от электродвигателя передается на ось заслонки, обеспечивая ее поворот в требуемое положение для регулировки потока воздуха.

Функциональные особенности

• Точное позиционирование: Зубья сектора обеспечивают фиксацию заслонки в промежуточных положениях между "закрыто" и "открыто".
• Синхронизация работы: Согласовывает перемещение заслонки с сигналами блока управления отопителем.
• Передаточное звено: Преобразует полный оборот шестерни редуктора в ограниченный секторный поворот (обычно 90°-120°).
• Защита от перегрузки: При механическом заклинивании заслонки зубья принимают ударную нагрузку, предотвращая поломку редуктора.

Механическое соединение с заслонкой климат-контроля

Моторедуктор взаимодействует с заслонкой отопителя через рычажно-тяговый механизм. Выходной вал редуктора оснащен шестерней или эксцентриком, который передает усилие на пластиковый рычаг заслонки. Это обеспечивает преобразование вращательного движения вала в линейное перемещение воздушной заслонки.

Точность позиционирования заслонки напрямую зависит от состояния соединения: износ пластиковых креплений или люфт в сочленениях вызывают сбои в регулировке температуры. Кинематическая схема включает поворотные кулачки и направляющие пазы, синхронизирующие угол открытия с сигналами блока управления.

Ключевые особенности соединения

• Тип передачи усилия: Червячная передача с выходным секторным механизмом
• Элементы конструкции: Пластиковый приводной рычаг, стальная тяга, фиксирующая защелка
• Регулировка: Серво-коррекция через потенциометр моторедуктора (500-1500 Ом)
• Защита от перегрузки: Муфта проскальзывания при заклинивании заслонки

Таблица технических параметров электродвигателя

Электродвигатель моторедуктора отопителя ВАЗ-2110 обеспечивает точное позиционирование заслонки воздуховода. Основные технические характеристики двигателя определяют его совместимость с бортовой сетью автомобиля и рабочие возможности.

Ниже представлены ключевые параметры электродвигателя, используемого в штатной системе управления климатом. Данные актуальны для оригинальных комплектующих и сертифицированных аналогов.

Параметр	Значение
Напряжение питания	12 В ± 10%
Тип двигателя	Постоянного тока с щёточной конструкцией
Потребляемый ток (номинал)	0.5 - 0.8 А
Потребляемый ток (пиковый)	до 2.5 А
Скорость вращения вала	3000 - 5000 об/мин
Крутящий момент	0.15 - 0.25 Н·м
Температурный диапазон	-40°C до +85°C
Класс защиты	IP54
Ресурс работы	≥ 15 000 циклов

Рабочее напряжение и ток потребления

Моторедуктор заслонки отопителя ВАЗ-2110 функционирует от стандартной бортовой сети автомобиля с номинальным напряжением 12 В постоянного тока. Допустимый диапазон отклонений напряжения составляет ±10% (от 10.8 В до 13.2 В), что соответствует типовым условиям эксплуатации в легковых автомобилях.

Потребляемый ток в штатном режиме работы варьируется в пределах 0.8–1.2 А. При запуске или преодолении сопротивления механизма (например, при заклинивании заслонки) возникает кратковременный пусковой ток, достигающий 2–3 А, что требует соответствующего запаса по нагрузке со стороны электропроводки и предохранителя.

Ключевые параметры

Параметр	Значение	Примечание
Номинальное напряжение	12 В	Постоянный ток
Рабочий диапазон напряжения	10.8–13.2 В	Допустимые отклонения
Ток в рабочем режиме	0.8–1.2 А	При перемещении заслонки
Пиковый ток	до 3 А	В момент старта/нагрузки

Рекомендуемые характеристики цепи питания:

• Сечение проводов: не менее 0.75 мм² для исключения просадок напряжения
• Номинал предохранителя: 5 А (стандарт для цепи отопителя ВАЗ-2110)
• Защита от переполюсовки: отсутствует – критична правильная установка клемм

Диапазон поворота выходного вала

Диапазон поворота выходного вала моторедуктора определяет угол, на который может поворачиваться вал привода заслонки отопителя. Этот параметр критически важен для корректного регулирования потока воздуха, поступающего в салон автомобиля, и должен строго соответствовать конструктивным требованиям.

В моторедукторе заслонки отопителя ВАЗ-2110 выходной вал совершает поворот в диапазоне 90 градусов. Это означает, что заслонка перемещается из одного крайнего положения в другое, проходя угол в 90°. Такое ограничение обеспечивается внутренними механическими упорами внутри редуктора и конструкцией шестерен.

Технические характеристики диапазона поворота

Параметр	Значение
Полный рабочий угол поворота	90°
Крайние положения заслонки	Полное открытие / полное закрытие
Тип движения вала	Возвратно-поворотное

Контроль диапазона осуществляется концевыми выключателями и механическими ограничителями, которые:

• Прерывают подачу питания при достижении крайних точек
• Защищают шестерни редуктора от перегрузок
• Предотвращают деформацию рычажного механизма заслонки

Отклонение от номинального угла в 90° свидетельствует о неисправности:

1. Износ зубьев шестерен редуктора
2. Залипание потенциометра позиционирования
3. Поломка внутренних упорных элементов

Стандартный ресурс до замены

Средний срок службы моторедуктора заслонки отопителя ВАЗ-2110 составляет 50 000 – 80 000 км пробега или 4-7 лет эксплуатации. Этот показатель зависит от интенсивности использования системы отопления и климатических условий региона.

Ресурс напрямую связан с качеством исполнения компонентов: пластиковые шестерни механизма подвержены истиранию, а электрические щетки двигателя изнашиваются от постоянных циклов включения/выключения. Регулярная эксплуатация при экстремальных температурах (ниже -25°C или выше +40°C) сокращает срок службы на 20-30%.

Факторы влияния на ресурс

• Частота регулировки: интенсивное переключение режимов обдува ускоряет износ
• Коррозия контактов: попадание влаги в моторный отсек снижает надежность
• Механические препятствия: заедание заслонки из-за мусора создает перегрузки
• Качество детали: оригинальные узлы служат дольше аналогов

Условия эксплуатации	Ориентировочный ресурс
Умеренный климат, редкое использование	70 000 – 80 000 км
Частая регулировка, городской режим	50 000 – 65 000 км
Экстремальные температуры, высокая влажность	35 000 – 45 000 км

Критическим признаком выработки ресурса считается появление характерных симптомов: самопроизвольное переключение режимов обдува, полное отсутствие реакции на регулятор или прерывистый шум работы. При их возникновении требуется диагностика независимо от пробега.

Характерные симптомы неисправности моторедуктора

Наиболее очевидный признак выхода из строя моторедуктора – полная потеря регулировки температуры поступающего в салон воздуха. Вращение ручки или переключение кнопок управления печкой не приводит к изменению положения заслонки, поток воздуха остается либо постоянно холодным, либо постоянно горячим, независимо от выбранных настроек на панели.

Заслонка отопителя может заклинить в одном из крайних положений. Чаще всего это положение "MAX COLD" (полностью закрыта, только холодный воздух с улицы) или "MAX HEAT" (полностью открыта, горячий воздух из радиатора печки). В редких случаях заклинивание происходит в промежуточном положении, что также не позволяет корректно регулировать температуру.

Дополнительные признаки неисправности

• Характерные звуки: Слышимые щелчки, треск, жужжание или скрежет, доносящиеся из области центральной консоли (обычно за панелью приборов или под ней) при попытке изменить положение регулятора температуры. Эти звуки свидетельствуют о том, что моторчик пытается, но не может сдвинуть заслонку.
• Самопроизвольные действия: Заслонка может начать двигаться сама по себе без команды водителя или дергаться при изменении положения регулятора.
• Отсутствие звуков работы: Полное отсутствие каких-либо звуков (тихих щелчков или жужжания) при вращении регулятора температуры – признак отсутствия питания моторедуктора или полного отказа его электродвигателя.
• Ошибка на приборной панели: На автомобилях с бортовым компьютером (БК) может загораться сигнальная лампа "CHECK" или появляться сообщение об ошибке, связанной с цепью управления заслонкой отопителя или приводом (коды ошибок могут варьироваться).

Важно: Перечисленные симптомы характерны именно для неисправности моторедуктора или его цепи управления (проводка, разъемы, блок управления отопителем). Проблемы с самой заслонкой (механическое заедание не из-за мотора, обрыв тяги) могут проявляться схожим образом.

Симптом	Что означает
Нет изменения температуры воздуха	Заслонка не двигается, моторедуктор не работает
Заслонка заклинила в "Холод" или "Тепло"	Моторедуктор не может преодолеть сопротивление или вышел из строя в крайнем положении
Щелчки/жужжание из-за панели	Мотор пытается, но не может сдвинуть заслонку (механика или слабый мотор)
Полное отсутствие звуков при регулировке	Нет питания/управления на моторедуктор, обрыв, сгорел мотор
Ошибка БК по приводу заслонки	Блок управления зафиксировал проблему в цепи моторедуктора

Тестирование напряжения на контактах разъема моторедуктора отопителя ВАЗ-2110

Проверка напряжения на разъеме моторедуктора является ключевым этапом диагностики при неработающем или некорректно функционирующем приводе заслонки отопителя. Она позволяет определить, поступает ли управляющий сигнал от блока управления отопителем (БУО) и есть ли питание на электродвигатель.

Для проведения теста потребуется мультиметр (тестер), переведенный в режим измерения постоянного напряжения (DCV) в диапазоне до 20 В, и схема распиновки контактов разъема моторедуктора. Разъем обычно имеет 5 контактов.

Распиновка разъема и точки измерения

Типовая распиновка 5-контактного разъема моторедуктора отопителя ВАЗ-2110:

Номер контакта	Цвет провода (тип.)	Назначение	Что измерять
1	Черный	"Масса" (GND)	Опорная точка
2	Коричневый	Датчик положения заслонки (Сигнал +5В)	Напряжение ~5В пост.
3	Синий	Управление мотором (-)	Управляющий сигнал
4	Красный	Питание мотора (+12В)	Напряжение +12В
5	Желтый	Управление мотором (+)	Управляющий сигнал

Порядок проведения измерений

1. Отключите разъем от моторедуктора.
2. Включите зажигание и печку (установите режим обдува ног/лица, измените температуру).
3. Подключите черный щуп мультиметра к контакту 1 ("Масса").
4. Красным щупом последовательно измерьте напряжение на контактах:
   • Контакт 4 (Красный): Должно быть +12В при включенном зажигании независимо от положения регулятора печки. Если напряжения нет – проблема в цепи питания (предохранитель F4 (15A), реле, проводка).
   • Контакт 2 (Коричневый): Должно быть стабильное напряжение около +5В. Отсутствие 5В указывает на проблему с питанием датчика от БУО или обрыв в цепи.
5. Проверка управляющих сигналов (требует помощника или изменения настроек печки):
   • Подключите красный щуп к контакту 5 (Желтый), черный – к контакту 1.
   • Попросите помощника плавно поворачивать регулятор температуры от "MIN" (холодно) до "MAX" (горячо) и обратно или сделайте это сами, наблюдая за показаниями мультиметра.
   • Повторите измерение, подключив красный щуп к контакту 3 (Синий).

Ключевое при проверке контактов 3 и 5: Напряжение на одном из этих контактов должно изменяться относительно "массы" (конт.1) в диапазоне примерно от 0В до +12В при перемещении регулятора температуры. Когда регулятор движется в одном направлении (например, на нагрев), напряжение растет на одном контакте (например, Желтый) и падает на другом (Синий), и наоборот при движении в обратную сторону (охлаждение). Это рабочий ШИМ-сигнал от БУО.

Важные замечания:

• Отсутствие +12В на конт.4 или +5В на конт.2 означает неисправность цепи до разъема.
• Отсутствие изменяющегося сигнала (0-12В) на контактах 3 и/или 5 при изменении положения регулятора указывает на неисправность БУО, регулятора температуры или проводки между ними и разъемом.
• Наличие всех необходимых напряжений на разъеме при неработающем моторедукторе подтверждает его неисправность.
• Соблюдайте осторожность, не допускайте замыкания контактов щупами!

Диагностика щелчков при включении печки

Щелчки при активации отопителя ВАЗ-2110 чаще всего сигнализируют о неисправности моторедуктора заслонки. Звук возникает из-за механического сопротивления вращению шестерёнчатого механизма, который не может завершить цикл открытия/закрытия воздушной заслонки. Игнорирование проблемы приводит к полной блокировке регулятора температуры салона.

Диагностику начинают с локализации источника звука: характерные щелчки раздаются из-под торпедо со стороны пассажира. Необходимо проверить корректность работы всех режимов заслонки (холод/тепло), оценить плавность изменения температуры и наличие посторонних шумов при переключении.

Основные причины и методы проверки

• Износ пластиковых шестерён:
  • Снимите моторедуктор (3 крепежных винта под торпедой)
  • Осмотрите шестерни на сколы и отсутствие зубьев
• Заедание тяги или заслонки:
  1. Отсоедините рычаг привода от моторедуктора
  2. Вручную переместите заслонку через сервисное отверстие – ход должен быть плавным
• Проблемы с электропитанием:

  Проверьте мультиметром:

  Напряжение на разъёме	При включении печки: 12±0.5V
  Целостность проводов	Сопротивление между контактами редуктора и блоком управления: 0-0.5 Ом

Критичные признаки неисправности: многократные повторяющиеся щелчки (3-5 раз) при попытке включения, автоматическое отключение печки через 15-20 секунд, ошибка "ECU 0500" на бортовом компьютере. В таких случаях моторедуктор подлежит замене.

Определение пробоя обмотки мультиметром

Пробой изоляции обмотки моторедуктора на его металлический корпус – критическая неисправность. Она приводит к короткому замыканию в цепи управления отопителем, срабатыванию предохранителя, неработоспособности заслонки и потенциальному выходу из строя блока управления печкой.

Выявить пробой можно путем замера электрического сопротивления между выводами обмотки двигателя и корпусом редуктора с помощью мультиметра в режиме измерения высокого сопротивления (мегаомы). Цель – убедиться в отсутствии проводимости там, где должна быть надежная изоляция.

Порядок действий

Для точной диагностики пробоя выполните следующие шаги:

1. Подготовка мультиметра: Установите мультиметр в режим измерения сопротивления (Ω) на самый высокий предел, обычно обозначаемый как 20M, 200M или MΩ (мегаомы).
2. Отключение разъема: Снимите электрический разъем с моторедуктора отопителя, чтобы исключить влияние других элементов цепи.
3. Подготовка корпуса: Обеспечьте надежный электрический контакт с чистым, неокрашенным металлом корпуса моторедуктора (например, на посадочном фланце или крепежном ушке). Зачистите небольшой участок при необходимости.
4. Замер на каждом выводе:
   • Подсоедините черный щуп мультиметра к подготовленному месту на металлическом корпусе редуктора.
   • Поочередно прикасайтесь красным щупом к каждому из контактных выводов на колодке моторедуктора (обычно их 3 или 5).
5. Интерпретация показаний:
   • Норма: Мультиметр должен показывать очень высокое сопротивление (в идеале > 20 МОм или значок "OL"/"1", указывающий на превышение предела измерения) на каждом выводе относительно корпуса. Это свидетельствует об исправной изоляции обмотки.
   • Пробой: Если мультиметр показывает конкретное, относительно низкое сопротивление (например, несколько килоом, мегаом или даже омов) или "0" между любым выводом обмотки и корпусом – это однозначный признак пробоя изоляции данной обмотки на корпус.

Показание мультиметра	Интерпретация	Состояние изоляции
OL, 1, > 20 МОм	Сопротивление выше предела измерения / очень высокое	Исправна (пробоя нет)
Конкретное значение (кОм, МОм, Ом), 0	Наличие проводимости между выводом и корпусом	Пробой
0 Ом (при проверке между выводами обмотки)	Обрыв цепи (не относится к пробою на корпус)	Обрыв обмотки

Обнаружение пробоя изоляции обмотки на корпус означает неремонтопригодность моторедуктора. Требуется его замена на новый или гарантированно исправный агрегат. Попытки ремонта обмотки в условиях автомобиля нецелесообразны и ненадежны.

Причины заклинивания червячного механизма

Основной причиной заклинивания червячной передачи в моторедукторе отопителя ВАЗ-2110 является попадание абразивных частиц в зону контакта червяка и ведомой шестерни. Пыль и грязь проникают через поврежденные уплотнения вала или зазоры в корпусе, выступая как абразив, что приводит к ускоренному износу зубьев и образованию металлической стружки.

Длительная эксплуатация без обслуживания вызывает загустение или полное высыхание заводской смазки на зубьях. Недостаток смазывающего материала резко увеличивает трение между деталями, провоцируя локальный перегрев и деформацию пластиковых элементов передачи, что блокирует движение механизма.

Дополнительные факторы

• Коррозия металлических компонентов из-за проникновения влаги через трещины в корпусе или при хранении в сырости
• Механическая деформация вала после ударных нагрузок (например, при неаккуратном монтаже)
• Перекос шестерён вследствие износа посадочных мест подшипников или разрушения пластиковых опор
• Некорректная сборка после ремонта (чрезмерное затягивание крепежа, нарушающее соосность)

Причина	Последствие	Визуальный признак
Абразивный износ	Выработка на зубьях, металлическая пыль в корпусе	Задиры на червяке, люфт шестерни
Отсутствие смазки	Плавление пластиковых деталей, заедание	Тёмные наплывы на шестерне, запах горелого пластика
Коррозия вала	Увеличение сопротивления вращению	Рыжий налёт на стальных элементах

Критичным фактором выступает комбинированное воздействие нескольких причин: например, загрязнение усугубляет износ при недостатке смазки, а коррозия усиливает трение в парах скольжения. Регулярная очистка воздуховодов салона и проверка герметичности узла снижают риски заклинивания.

Ручная подвижка заслонки для проверки хода

Для проверки свободного перемещения заслонки отопителя выполните ручную подвижку штока моторредуктора. Отключите фишку питания устройства, чтобы избежать короткого замыкания и сбросьте ошибки блока управления перед диагностикой.

Снимите декоративную панель под бардачком со стороны пассажира, обеспечив доступ к моторредуктору. Заслонка расположена за испарителем печки, шток привода ориентирован вертикально в направлении движения салона-капот.

Порядок проверки хода заслонки

Выполните три шага для оценки работоспособности механизма:

1. Зафиксируйте пальцем корпус моторредуктора
2. Плавно перемещайте шток вручную по всей траектории
3. Контролируйте усилие и отсутствие заеданий

Критерии корректной работы:

• Ход штока составляет ровно 28±1 мм
• Перемещение происходит плавно без рывков
• Возврат в исходное положение самопроизвольный

При обнаружении заклинивания проверьте состояние пластиковых направляющих и целостность шестерен редуктора. Заклинивание на холодную частоте указывает на засорение слайдера или износ втулок.

Состояние штока	Возможная неисправность
Не перемещается	Обрыв зубьев шестерни
Двигается рывками	Загрязнение рейки
Не фиксируется в крайних точках	Износ фиксаторов

Необходимые инструменты для демонтажа

Для снятия моторедуктора заслонки отопителя ВАЗ-2110 требуется минимальный набор инструментов. Работы выполняются в салоне автомобиля с частичным демонтажем элементов торпедо.

Обеспечьте хорошее освещение рабочей зоны и подготовьте чистую ветошь для защиты интерьера. Все действия выполняются при отключенной минусовой клемме аккумулятора.

Основной набор инструментов

• Крестообразная отвертка PH2 – для саморезов крепления пластиковых панелей
• Торцевая головка на 10 мм с удлинителем и трещоткой – для гаек крепления моторедуктора
• Плоская отвертка с шириной жала 4-5 мм – для клипс и фиксаторов
• Пинцет или длинногубцы – для извлечения стопорных колец и манипуляций в труднодоступных местах

Кусачки-бокорезы	Для снятия пластиковых хомутов проводов
Фонарик	Для подсветки узла за панелью приборов
Смазка WD-40	При затрудненном откручивании крепежа

Отключение клемм АКБ перед работами

Перед любыми манипуляциями с моторедуктором заслонки отопителя ВАЗ-2110 обязательно отсоедините клеммы аккумуляторной батареи. Это исключит риск короткого замыкания при случайном контакте инструментов с токопроводящими элементами. Работа под напряжением может повредить блок управления отопителем или сам электродвигатель редуктора.

Соблюдайте строгую последовательность: сначала снимите отрицательную клемму (чёрный провод, маркировка «–»), затем положительную (красный провод, «+»). Изолируйте отсоединённые клеммы ветошью или специальными колпачками для предотвращения случайного контакта с выводами АКБ. Убедитесь, что клеммы не касаются металлических частей кузова.

Ключевые правила безопасности

Важные уточнения:

• Двигатель должен быть заглушен, ключ зажигания извлечён из замка
• Используйте гаечный ключ на 10 мм для ослабления креплений клемм
• Не допускайте одновременного касания металлическим инструментом обеих клемм АКБ

Помните: после восстановления питания потребуется повторная калибровка заслонки отопителя. Для этого включите зажигание на 15 секунд без запуска двигателя, затем проверьте работу системы на всех режимах.

Пошаговое снятие бокового торпедо

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку, плоскую отвертку с тонким жалом и пластиковый монтажный инструмент для отжима клипс.

Снимите декоративные заглушки с крепежных элементов торпедо. Уберите коврики водительской зоны и защитные накладки порогов для беспрепятственного доступа к нижним креплениям панели.

1. Демонтаж боковой накладки тоннеля пола:
   • Подденьте пластиковой лопаткой края накладки возле педального узла
   • Потяните элемент на себя, освобождая фиксаторы клипсного типа
2. Снятие крышки пепельницы:
   • Откройте крышку отсека пепельницы
   • Выкрутите два самореза внутри отсека крестовой отверткой
   • Извлеките блок пепельницы, потянув его вверх
3. Отсоединение креплений торпедо:
   • Выкрутите винты в зоне перчаточного ящика (2 шт.)
   • Извлеките саморезы под рулевой колонкой (3 шт.)
   • Снимите крепление возле блока предохранителей
4. Демонтаж электроразъемов:
   • Отсоедините колодку проводов подсветки пепельницы
   • Снимите разъем кнопки обогрева заднего стекла
   • Отключите проводку выключателя аварийной сигнализации
5. Извлечение панели:
   • Отожмите пластиковым инструментом клипсы по периметру торпедо
   • Потяните панель от центральной консоли к сиденью водителя
   • Выведите край панели из пазов под лобовым стеклом
   • Полностью извлеките элемент из салона

Отсоединение электрического разъёмного соединения

Для безопасного отсоединения разъёма моторедуктора отопителя ВАЗ-2110 сначала снимите минусовую клемму с аккумуляторной батареи. Это исключает риск короткого замыкания и защищает электронные компоненты системы от повреждения. Убедитесь, что ключи зажигания извлечены из замка перед началом работ.

Локализуйте разъём на корпусе моторедуктора, закреплённый пластиковым фиксатором. Осмотрите соединение на наличие загрязнений или следов окисления контактов – при обнаружении аккуратно очистите контакты до отсоединения. Проверьте целостность изоляции проводов, подходящих к разъёму.

Порядок демонтажа

1. Нажмите на язычок фиксатора большим пальцем, удерживая корпус разъёма второй рукой.
2. Плавно потяните колодку разъёма вдоль оси контактов без перекоса.
3. При затруднённом снятии используйте плоскую отвёртку для аккуратного поддевания фиксатора.

Важно: Не дёргайте за провода – это приводит к обрыву токоведущих жил или повреждению клемм. После демонтажа защитите разъём от влаги и грязи, закрыв его пластиковой заглушкой или обмотав изолентой. При повторном подключении убедитесь в чётком срабатывании фиксатора.

Откручивание крепежных винтов корпуса

После снятия подсоединённых к мотору разъёмов электропроводки и демонтажа воздуховода печки приступайте к откручиванию винтов крепления корпуса моторредуктора к корпусу отопителя. Располагаются они по периметру пластикового кожуха электродвигателя в трёх точках.

Используйте крестовую отвёртку с длинным жалом или шуруповёрт на минимальных оборотах. Применяйте умеренное усилие во избежание срыва шлицов на головках винтов из-за закисания резьбы или заводской фиксации герметиком.

Порядок действий

1. Последовательно выкрутите все три самореза, удерживающие корпус. Два находятся в верхней части, один – снизу
2. При затруднённом проворачивании обработайте резьбовое соединение проникающей смазкой (WD-40) и выждите 5 минут
3. Извлеките винты полностью, аккуратно сложите для предотвращения потери

Важные нюансы:

• Не допускайте падения винтов в глубину корпуса печки – извлечение потребует разборки торпедо
• При деформации шлицов используйте экстрактор или плоскогубцы для захвата головки
• Очистите резьбовые каналы от остатков герметика металлической щёткой перед обратной сборкой

Особенности отсоединения приводного рычага

Приводной рычаг крепится к валу моторедуктора пластиковым фиксирующим кольцом, расположенным в основании крепления. Доступ к узлу ограничен пространством под панелью приборов, что требует частичного демонтажа декоративных накладок центральной консоли. Необходимо предварительно отсоединить электрический разъем моторедуктора во избежание короткого замыкания.

Фиксатор отличается хрупкостью из-за миниатюрных размеров и свойств материала. Применение грубой силы или неподходящих инструментов гарантированно приводит к разрушению кольца или деформации посадочного места на рычаге. Критически важно сохранить исходное положение рычага относительно вала перед разборкой для последующей корректной сборки.

Порядок выполнения операции:

1. Фиксация положения: Отметить маркером позицию рычага относительно корпуса редуктора
2. Подбор инструмента: Использовать тонкую отвертку с шириной жала 2-3 мм
3. Техника снятия:
   • Поддеть фиксирующий усик отверткой под углом 45°
   • Плавно провернуть кольцо до выхода из паза
   • Извлечь кольцо пинцетом, избегая падения в полость корпуса

Типичные ошибки	Последствия	Профилактика
Сдвиг рычага без фиксации	Нарушение калибровки системы регулировки температуры	Фотофиксация положения перед демонтажем
Применение пассатижей	Деформация фиксатора и посадочного гнезда	Использование специализированных съемников

Важно: После снятия проверить целостность шлицевого соединения вала и отсутствие люфта в оси рычага. Поврежденные фиксаторы восстановлению не подлежат - требуется установка оригинального комплектующего (артикул 2110-8121070).

Очистка посадочного места перед заменой

Тщательная очистка посадочного места – обязательный этап перед установкой нового моторедуктора. Остатки старого герметика, смазки или грязи нарушат плоскостность прилегания корпуса, что приведёт к перекосу вала редуктора, заеданию заслонки и преждевременному выходу узла из строя.

Используйте пластиковый скребок для грубого удаления крупных загрязнений и наслоений. Для растворения остатков герметика, масляных плёнок и стойких отложений применяйте специализированные очистители: WD-40, бензин «Калоша» или изопропиловый спирт. Избегайте абразивных материалов и металлических инструментов, способных повредить пластиковый корпус отопителя.

Пошаговая процедура очистки

1. Механическое удаление: Снимите крупные фрагменты старого герметика и грязи скребком, действуя аккуратно, без усилий.
2. Обработка растворителем: Нанесите очиститель на ветошь (не распыляя непосредственно на узел), протрите посадочную площадку. Для стойких загрязнений повторите обработку.
3. Финишная зачистка: Удалите размягчённые остатки чистой сухой тряпкой или ватной палочкой в труднодоступных местах.
4. Обезжиривание: Протрите поверхность чистой ветошью, смоченной в свежем растворителе, для удаления микрочастиц и жировых следов.
5. Контроль качества: Убедитесь, что поверхность полностью сухая, гладкая, не имеет трещин, заусенцев или деформаций.

После очистки запрещено касаться обезжиренной поверхности пальцами во избежание загрязнения. Монтаж моторедуктора производите сразу после подготовки места.

Выбор оригинальных каталожных номеров

Оригинальные каталожные номера для моторедуктора заслонки отопителя ВАЗ-2110 гарантируют точное соответствие техническим параметрам и надежную совместимость с системой климат-контроля. Использование неоригинальных аналогов часто приводит к некорректной работе заслонки, ошибкам ЭБУ и сокращению срока службы узла.

Основной каталожный номер оригинального моторедуктора – 2110-8121060-00. Для точной идентификации рекомендуется сверять маркировку на корпусе устройства и год выпуска автомобиля, так как в зависимости от модификации могут применяться версии с дополнительными индексами (например, 2110-8121060-01).

Ключевые идентификаторы

Параметр	Значение
Базовый каталожный номер	2110-8121060-00
Производитель	ОАО «АвтоВАЗ»
Артикул упаковки	844.000
Маркировка на корпусе	LADA 2110-8121060

Рекомендации по подбору:

• Проверяйте наличие голографической наклейки завода-изготовителя
• Уточняйте совместимость по VIN-коду через официальные каталоги
• Избегайте изделий с маркировкой «аналог» или без указания ОЕМ-номера

Сравнение с аналогами других производителей

Моторедуктор заслонки отопителя ВАЗ-2110 имеет ряд аналогов от сторонних производителей, отличающихся ценой, конструкцией и надежностью. Наиболее распространены замены от российских фирм (Пекар, Автоприбор), китайских (Lynxautoparts, Fenox) и европейских (Hella, Bosch). Каждый вариант обладает специфическими особенностями эксплуатации.

Ключевым отличием оригинального узла от аналогов является полная совместимость с заводской системой без доработок. Неоригинальные изделия часто требуют адаптации креплений или разъемов. При этом некоторые аналоги демонстрируют улучшенные характеристики износостойкости за счет применения усиленных шестерен или влагозащиты корпуса.

Сравнительные характеристики

Производитель	Цена	Ресурс	Особенности
ВАЗ (оригинал)	Средняя	40-60 тыс. км	Идеальная совместимость
Пекар (РФ)	Низкая	30-50 тыс. км	Частичное совпадение разъемов
Lynxautoparts (Китай)	Очень низкая	20-40 тыс. км	Риск люфта вала, коррозия контактов
Hella (Европа)	Высокая	80+ тыс. км	Усиленные шестерни, герметичный корпус

Критические отличия при выборе:

• Оригинал гарантирует корректную работу без риска ошибок ЭБУ
• Бюджетные аналоги часто имеют пластиковые шестерни вместо металлокомпозитных
• Премиум-сегмент предлагает защиту от перегрева и влаги

Эксплуатационные риски неоригинальных редукторов проявляются в трех аспектах:

1. Некорректный ход заслонки из-за отличий в передаточном числе
2. Ускоренный износ пластиковых элементов привода
3. Окисление контактов при отсутствии герметизации

Установка нового моторедуктора на штатные крепления

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите пластиковую декоративную накладку тоннеля пола под рулевой колонкой, открутив саморезы крепления. Найдите моторедуктор, закреплённый тремя винтами на кронштейне педального узла слева от рулевой колонки.

Отсоедините электрический разъём, нажав на фиксатор. Крестовой отвёрткой выкрутите три винта крепления корпуса устройства к кронштейну. Аккуратно извлеките старый моторедуктор вместе с рычагом заслонки, отсоединив тягу привода от сектора редуктора.

Монтаж нового устройства

1. Совместите отверстия в корпусе нового моторедуктора с посадочными местами на кронштейне
2. Зафиксируйте устройство штатными винтами, затягивая их крестовой отвёрткой без перекоса
3. Наденьте тягу привода заслонки на шлицевой вал редуктора до характерного щелчка фиксатора
4. Подсоедините электрический разъём, проверив надёжность замкового соединения

Важно! Перед установкой панели убедитесь в свободном ходе рычага управления печкой – переместите его из крайнего положения "Холод" в "Тепло". При корректном монтаже заслонка должна двигаться без заеданий.

Этап проверки	Критерий
Подключение АКБ	Подсоедините клемму аккумулятора
Тест работы	Включите зажигание и переключите регулятор температуры
Контроль звука	Должен отсутствовать посторонний шум двигателя редуктора

Установите на место снятые элементы облицовки, закрепив их саморезами. При неполном закрытии/открытии заслонки выполните калибровку: снимите приводную тягу, переведите рычаг управления в крайнее положение и заново установите тягу на вал.

Правильная посадка тяги на вал регулятора

Корректная установка тяги на вал моторредуктора отопителя ВАЗ-2110 напрямую влияет на точность регулировки заслонки и предотвращает перегрев двигателя привода. Неправильный монтаж вызывает проскальзывание, неполное открывание/закрывание заслонки и преждевременный выход узла из строя.

Тяга крепится к квадратному валу регулятора температуры. На валу и внутренней поверхности тяги присутствуют фиксирующие выступы и пазы, обеспечивающие жёсткую сцепку. Угол установки определяется конструкцией: метка на корпусе редуктора должна совпадать с риской на тяге при крайнем положении заслонки «Макисмальный прогрев».

Порядок установки

1. Переведите рычаг управления печкой в положение «MAX» (полный нагрев).
2. Совместите метку на корпусе моторредуктора с контрольной точкой на тяге.
3. Наденьте тягу на вал до характерного щелчка, убедившись в зацеплении направляющих шлицов.
4. Проверьте ход заслонки вручную: от «MAX» до «MIN» (18-20 мм) без заеданий.

Критические ошибки:

• Сдвиг на 1 зуб → недогрев/перегрев салона.
• Заклинивание при загибе тяги → перегрузка шестерён редуктора.
• Неполная посадка → проскальзывание вала при вибрации.

Параметр	Норма
Ход тяги	18±0.5 мм
Усилие срабатывания	3-5 Н·м
Угол поворота вала	90°±5°

Фиксация разъёма управления

Надёжная фиксация разъёма управления моторедуктором заслонки отопителя ВАЗ-2110 критична для корректной работы системы климат-контроля. Неплотное соединение или самопроизвольное отсоединение контактов приводит к нарушению сигнала управления, сбоям в позиционировании заслонки и некорректному распределению воздушных потоков.

Разъём оснащён пластиковым фиксатором замкового типа, предотвращающим расстыковку при вибрациях. Для проверки надёжности крепления визуально убедитесь в полном совмещении корпусов разъёма и колодки, а также в характерном щелчке при соединении. Физически попытайтесь расшатать соединение рукой – люфт должен отсутствовать.

Типовые проблемы и решения

• Ослабление защёлки – следствие старения пластика. Замените разъём целиком или укрепите фиксатор кабельной стяжкой
• Окисление контактов – вызывает нарушение проводимости. Обработайте штыри и клеммы контактной смазкой
• Перелом проводов у основания – восстановите пайкой с термоусадкой

Признак неисправности	Способ устранения
Самопроизвольное изменение режима обдува	Проверить защёлку разъёма, заменить при износе
Отказ заслонки при включении	Прочистить контакты, проверить целостность проводки

Процедура калибровки крайних положений

Калибровка крайних положений моторедуктора необходима для синхронизации электронного блока управления с физическими границами хода заслонки отопителя. Она выполняется при замене привода, после сбоев в работе системы или при некорректном переключении режимов обдува. Процедура позволяет блоку управления точно определять точки полного открытия и закрытия воздушного канала.

Отсутствие калибровки приводит к ошибкам позиционирования: заслонка не достигает крайних точек, возникают посторонние шумы (стуки штока о ограничители), нарушается распределение воздушных потоков. В критических случаях возможен перегрев мотора редуктора из-за постоянного напряжения в конечных положениях.

Пошаговая инструкция

1. Активируйте режим инициализации:
   • Включите зажигание (без запуска двигателя)
   • Нажмите и удерживайте кнопку рециркуляции воздуха 5 секунд
   • Дождитесь двойного сигнала бортовой системы (или мигания индикатора печки)
2. Выполните автоматическую калибровку:
   • Отпустите кнопку – шток моторедуктора начнет движение
   • Контролируйте отсутствие механических препятствий в тракте
   • Дождитесь остановки привода (процесс занимает 10-15 секунд)
3. Подтвердите успешность:
   • Признак корректного завершения – одинарный звуковой сигнал
   • Проверьте ход заслонки через сервисный режим диагностическим сканером

Важные условия проведения:

• Напряжение АКБ ≥ 12.5 В
• Температура в салоне от +15°C до +30°C
• Отсутствие ошибок по шине CAN в памяти блока управления

Параметр	Норма	Контроль
Ход штока	15±0.3 мм	Линейкой после калибровки
Ток потребления	0.8-1.2 А	Мультиметром в цепи питания
Сопротивление обмотки	18-22 Ом	На отключенном разъеме

Сборка элементов торпедо после замены

После установки нового моторедуктора заслонки отопителя приступайте к обратной сборке панели приборов. Убедитесь в правильности посадки заслонки и отсутствии помех для движения штока редуктора перед фиксацией кожухов воздуховодов. Проверьте целостность крепежных пистонов и состояние фиксаторов разъемов.

При монтаже центральной консоли сначала заведите ее нижнюю часть под рулевую колонку, совместив технологические выступы с пазами кузова. Фиксируйте консоль штатными саморезами по периметру, начиная с креплений возле педального узла. Не допускайте перекоса конструкции – зазоры между деталями должны быть равномерными.

Ключевые этапы сборки

1. Установка воздуховодов: Совместите каналы подачи воздуха с соплами испарителя, защелкните фиксаторы. Проверьте плотность прилегания гофр к отопителю.
2. Монтаж блока управления: Подключите тросики регулировки температуры к заслонкам, зафиксируйте тяги в направляющих. Проверьте ход рукояток во всех положениях.
3. Крепление торпедо: Наживите верхние болты М6×16 (момент 8-10 Н·м), затем затяните боковые винты. Избегайте перетяжки – пластик может треснуть.
4. Подключение электроразъемов:
   • Колодка моторедуктора (контакт А – масса, В – +12V при включении)
   • Разъемы печки, подсветки, диагностический OBD-II
   • Провода магнитолы и прикуривателя
5. Установка декоративных накладок: Защелкните заглушки гнезд предохранителей, установите крышки бардачка и центральный тоннель.

Элемент	Тип крепежа	Момент затяжки
Кронштейны торпедо	Болт М6	8-10 Н·м
Рулевая колонка	Гайка М10	25-40 Н·м
Кожух рулевого вала	Саморезы 4.2×16	До упора + ¼ оборота

Финишные проверки: Подключите АКБ, включите зажигание. Убедитесь в плавном перемещении заслонки при изменении температуры на блоке управления. Проверьте герметичность соединений воздуховодов на максимальном режиме вентилятора.

Проверка плавности изменения температуры воздуха

Запустите двигатель автомобиля и прогрейте его до рабочей температуры (80–90°C). Переключите регулятор температуры в салоне из крайнего положения «Холодно» в крайнее положение «Горячо». Вращайте рукоятку плавно, без рывков, с постоянной скоростью в течение 8–12 секунд.

Контролируйте изменение температуры воздуха на выходе дефлекторов обдува. Нарушением считается:

• Резкие скачки температуры (быстрый переход от холодного к горячему или наоборот)
• Задержка изменения температуры после перемещения регулятора
• Неполный диапазон регулировки (недостижение максимального нагрева/охлаждения)

Повторите проверку 3–5 раз в обоих направлениях («Холодно»→«Горячо» и «Горячо»→«Холодно»). Обращайте внимание на посторонние шумы за торпедо (скрежет, стук), указывающие на механические проблемы привода или шестерён редуктора.

Нормальная работа характеризуется:

1. Постепенным нарастанием/снижением температуры воздуха
2. Синхронностью реакции на движение регулятора
3. Отсутствием «мёртвых зон» в диапазоне регулировки

Ручная чистка салонного фильтра при ТО

Салонный фильтр на ВАЗ-2110 расположен под бардачком со стороны переднего пассажира, в корпусе отопителя. Его основная функция – очистка воздуха, поступающего в салон через систему вентиляции и отопления. Со временем фильтр забивается пылью, пухом, листьями и прочим мусором, что резко снижает его эффективность и ухудшает микроклимат в салоне.

Забитый фильтр создает повышенное сопротивление потоку воздуха. Это заставляет вентилятор печки работать с большей нагрузкой для прокачки необходимого объема воздуха, что может косвенно влиять на ресурс его электродвигателя. Более критично то, что недостаток воздушного потока напрямую сказывается на производительности всей системы отопления, вентиляции и кондиционирования салона.

Процедура чистки салонного фильтра

Чистка фильтра – временная мера, рекомендуемая только при плановом ТО, если замена нового фильтра невозможна немедленно. Для чистки потребуется пылесос с узкой насадкой и, возможно, мягкая щетка.

1. Снятие бардачка:
   • Откройте бардачок.
   • Нажмите на фиксаторы по бокам бардачка изнутри и потяните его на себя, снимая с центрального фиксатора.
   • Отведите бардачок вниз и в сторону, освобождая доступ к корпусу фильтра.
2. Доступ к фильтру: Фильтр находится в пластиковом корпусе за бардачком. Корпус закрыт крышкой, удерживаемой пластмассовыми защелками (обычно две сбоку и одна снизу).
3. Извлечение фильтра:
   • Аккуратно отожмите защелки крышки корпуса фильтра.
   • Снимите крышку.
   • Достаньте салонный фильтр, потянув его вниз.
4. Чистка фильтра:
   • Тщательно пропылесосьте фильтр с обеих сторон, используя узкую щелевую насадку.
   • Можно аккуратно почистить поверхность фильтра мягкой сухой щеткой для удаления крупных частиц, двигаясь вдоль складок (по направлению воздуха).
   • Категорически запрещено мыть бумажный/синтетический фильтр водой или чистящими средствами – это разрушит фильтрующий материал!
5. Установка фильтра:
   • Перед установкой обязательно проверьте направление потока воздуха, указанное стрелкой на рамке фильтра (стрелка должна быть направлена вниз или по направлению к полу салона).
   • Вставьте очищенный фильтр обратно в корпус.
   • Закройте крышку корпуса, защелкнув все фиксаторы.
   • Установите бардачок на место, заведя его сначала на центральный фиксатор, а затем защелкнув боковые.

Помните, что ручная чистка лишь частично восстанавливает пропускную способность фильтра. Мелкая пыль и загрязнения глубоко въедаются в материал. Регулярная замена салонного фильтра согласно регламенту ТО (обычно каждые 10-15 тыс. км или раз в год) – единственный способ гарантировать качественную очистку воздуха в салоне и оптимальную работу системы отопления/вентиляции, снижая нагрузку на вентилятор и обеспечивая корректную работу заслонок (включая управляемую моторедуктором заслонку отопителя).

Состояние фильтра	Влияние на систему отопления/вентиляции
Чистый / Новый	Номинальный воздушный поток, эффективный обдув, корректная работа заслонок и вентилятора.
Сильно загрязненный	Слабый поток воздуха, плохой прогрев/охлаждение салона, запотевание стекол, повышенная нагрузка на двигатель вентилятора, возможны сбои в работе заслонок из-за недостаточного давления воздуха.

Рекомендуемая регулярность обслуживания

Производитель не устанавливает жёстких регламентных интервалов для обслуживания моторедуктора заслонки отопителя ВАЗ-2110, так как узел считается необслуживаемым в течение всего срока эксплуатации. Однако практика эксплуатации показывает, что из-за работы в условиях повышенной запылённости, перепадов температур и вибраций механизм требует периодического контроля для предотвращения внезапных отказов.

Специалисты рекомендуют выполнять профилактическую диагностику моторедуктора при каждом плановом техническом обслуживании автомобиля (каждые 10-15 тысяч км пробега). Основное внимание уделяется проверке плавности хода заслонки, отсутствию посторонних шумов (жужжание, треск) при работе привода и корректности переключения режимов обдува с панели управления.

Критерии для внепланового обслуживания:

• Заедание заслонки в крайних или промежуточных положениях
• Появление нехарактерных звуков (скрежет, гудение) при изменении температуры
• Невозможность регулировать температуру воздуха в салоне
• Несоответствие выбранного режима на панели управления реальному положению заслонки

При обнаружении перечисленных симптомов требуется немедленная разборка, чистка механизма и замена смазки. Для профилактического обслуживания (без признаков неисправностей) рекомендуется каждые 2-3 года или 30-40 тыс. км пробега:

1. Демонтировать моторедуктор
2. Очистить шестерни и шток от старой загустевшей смазки
3. Нанести новую термостойкую пластичную смазку (Литол-24 или аналог)
4. Проверить состояние пластиковых шестерён и люфт вала

Игнорирование обслуживания приводит к заклиниванию механизма, перегреву электродвигателя и необходимости полной замены узла. Особое внимание уделяйте состоянию узла перед началом зимнего сезона.

Последствия игнорирования неисправностей регулятора

Постоянная работа моторедуктора в одном положении из-за поломки приводит к блокировке заслонки отопителя. Это провоцирует неконтролируемое распределение воздушных потоков в салон независимо от выбранного режима на панели управления.

Длительная перегрузка неисправного узла вызывает перегрев электродвигателя и плавление пластиковых шестерён редуктора. Прогрессирующий износ увеличивает люфт вала, что окончательно выводит механизм из строя и требует полной замены узла.

Ключевые риски при эксплуатации

• Дисбаланс температурного режима: Невозможность переключения между подачей холодного/горячего воздуха вызывает дискомфорт – летом в салоне сохраняется жара, зимой не поступает тепло
• Повышенная нагрузка на электросеть: Короткие замыкания в обмотке двигателя или заклинивание ротора провоцируют перегорание предохранителя F7 (10А), обесточивающий цепи прикуривателя и магнитолы
• Разгерметизация системы: Деформация корпуса заслонки из-за механического напряжения создаёт подсос наружного воздуха, снижая эффективность климат-контроля

Стадия неисправности	Воздействие на систему отопления
Износ шестерён	Характерное потрескивание при переключении режимов, неполное закрытие заслонки
Окисление контактов	Самопроизвольное переключение потоков воздуха при вибрации кузова
Заклинивание вала	Полная потеря управления обдувом – воздух поступает только через дефлекторы лобового стекла

Список источников

При подготовке материала использовались технические документы и специализированные издания, содержащие детальную информацию о конструкции и эксплуатации компонентов автомобилей ВАЗ.

Основой для анализа послужили официальные данные производителя, руководства по ремонту и отраслевые технические публикации, посвящённые электрооборудованию отечественных автомобилей.

Техническая литература и документация

• Руководство по ремонту ВАЗ-2110 – Разделы: "Система отопления и вентиляции", "Электропривод заслонок"
• Каталог запчастей ВАЗ-2110 – Коды компонентов: мотор-редуктор печки (арт. 2110-8118010)
• Схемы электрооборудования ВАЗ-2110 – Блок управления отопителем
• Технический отчёт НИИ Автопрома: "Диагностика электромеханических приводов в климатических системах"

Экспертные материалы

• Методические рекомендации СТО по замене мотор-редуктора отопителя
• Бюллетень технических решений АвтоВАЗ №2110-45 "Модернизация узла привода заслонок"
• Справочник по токопотреблению автомобильных электромеханизмов – Параметры мотор-редукторов

Видео: Система управления заслонкой отопителя ВАЗ 2110; 11; 12. Схема и принцип работы.


• Моторное масло Бардаль - отзывы, производитель, стоимость. Реальные мнения

• Габариты Audi A6 - как замерить для парковки и подобрать аксессуары

• Мазда - рождение легенды
