Набивной сальник - определение и применение

Статья обновлена: 18.08.2025

Набивной сальник – уплотнительное устройство для герметизации зазоров между подвижными и неподвижными частями промышленного оборудования.

Он предотвращает утечку жидкостей, газов или сыпучих материалов из насосов, компрессоров, арматуры и других вращающихся или поступательных механизмов.

Принцип герметизации подвижных соединений

Основная задача набивного сальника – предотвратить утечку рабочей среды (жидкости, газа, пара) из корпуса оборудования вдоль подвижного элемента (вала, штока, плунжера) при его вращении или возвратно-поступательном движении. Герметизация достигается за счет создания плотного контактного уплотнения между поверхностью подвижного элемента и стенками сальниковой камеры (коробки).

Уплотняющим элементом служит специальная набивка – мягкий, пластичный и износостойкий материал (асбест, графит, тефлон, углеродное волокно и т.д.), сформированный в жгуты квадратного или прямоугольного сечения. Эта набивка плотно укладывается ("набивается") кольцами вокруг вала/штока внутри сальниковой камеры.

Механизм работы

Ключевой принцип действия основан на радиальном сжатии набивки:

Набивка последовательно укладывается кольцами в сальниковую камеру вокруг подвижного элемента.
Сверху устанавливается нажимная втулка (или фланец).
Затягиванием гаек на шпильках или болтов нажимного фланца создается осевое давление на втулку.
Втулка передает это давление на верхние кольца набивки, сжимая их вдоль оси сальниковой камеры.
Под действием осевого сжатия материал набивки деформируется радиально – он расширяется в стороны.
Радиальное расширение набивки приводит к её плотному прилеганию:
- К наружной стенке сальниковой камеры (неподвижной части).
- К поверхности подвижного вала или штока.

Это тройное контактное давление (осевое от втулки, радиальное на стенки камеры и вал) формирует лабиринт уплотняющих зон. Герметичность обеспечивается за счет:

Плотного заполнения зазоров пластичным материалом набивки.
Создания высокого контактного давления на трущихся поверхностях.
Свойств материала набивки (пластичность, термостойкость, химическая стойкость).

Для эффективной и долговечной работы критически важна правильная регулировка затяжки. Слишком слабая затяжка ведет к протечкам, слишком сильная – к перегреву и ускоренному износу вала и набивки из-за чрезмерного трения. Оптимальная затяжка позволяет небольшой контролируемой капле просачиваться для смазки и охлаждения трущейся пары.

Ключевые компоненты сальникового узла

Сальниковая камера представляет собой цилиндрическую полость в корпусе оборудования, куда укладывается уплотнительный материал. Она окружает вращающийся вал или шток, обеспечивая пространство для размещения и сжатия набивки. Геометрия камеры напрямую влияет на эффективность уплотнения.

Набивка является основным уплотняющим элементом, изготавливаемым из волокнистых материалов (асбест, графит, тефлон). Нарезанная кольцами, она укладывается в камеру вокруг вала с перекрытием стыков в шахматном порядке. При затяжке нажимного устройства материал деформируется, заполняя микрозазоры.

Конструктивные элементы узла

Нажимная втулка (грибок) – передаёт усилие затяжки на набивку через фланец
Крышка сальника – фиксирует узел на корпусе оборудования
Стяжные шпильки/гайки – регулируют степень сжатия набивки
Защитные втулки – предохраняют вал от износа при трении

Компонент	Функция	Типовые материалы
Сальниковая камера	Пространство для размещения набивки	Чугун, сталь, нержавейка
Набивка	Основное уплотнение среды	Графит, арамид, PTFE
Нажимное кольцо	Равномерное распределение давления	Бронза, антифрикционные сплавы

Виды уплотнительных материалов для сальников

Выбор конкретного материала для сальниковой набивки критически важен для обеспечения герметичности, долговечности и надежности уплотнения. Материал должен соответствовать рабочим параметрам среды (давление, температура, химическая агрессивность) и условиям эксплуатации узла (скорость вращения вала, состояние его поверхности).

Уплотнительные материалы классифицируются прежде всего по типу основного волокна и составу пропиток или наполнителей. Ключевыми характеристиками являются термостойкость, химическая стойкость, износостойкость, способность к смазке и теплопроводность. Неправильный выбор материала неизбежно ведет к преждевременному износу, утечкам и повреждению оборудования.

Основные типы волокон и материалов

Тип волокна	Материалы	Особенности и применение
Асбестовое	Хризотил-асбест с пропитками (графит, ПТФЭ, масла)	Исторически самый распространенный. Высокая термостойкость (до +500°C), химическая стойкость, прочность. Применение ограничено из-за токсичности асбестовой пыли. Используется там, где разрешено (пар, горячие газы, вода, нефтепродукты).
Синтетическое	Арамид (Кевлар®), Полиакрилнитрил (ПАН), Полиэстер, Полиимид, ПВХ, Полиолефины	Безопасная альтернатива асбесту. Различные свойства в зависимости от полимера. Общие преимущества: прочность, стойкость к истиранию, гибкость. Температурные пределы ниже, чем у асбеста или графита (обычно до +250-300°C, для полиимида выше). Широко применяются в воде, маслах, топливе, слабоагрессивных средах.
Углеродное (Графитовое)	Чистый графит, графит на основе углеродного или синтетического волокна	Отличная химическая инертность (кроме сильных окислителей), высокая термостойкость (до +500°C в инертной среде, до +280-400°C на воздухе), отличная смазывающая способность и теплопроводность. Применяются для агрессивных сред (кислоты, щелочи, растворители), высоких температур, пищевой промышленности. Чистый графит мягкий, армированный - прочнее.
Стеклянное	Стекловолокно с пропитками (графит, ПТФЭ)	Высокая термостойкость (до +500°C), хорошая химическая стойкость (кроме плавиковой кислоты и сильных щелочей), прочность. Может быть абразивным для вала. Применяется для горячих сред (пар, газы, масла), часто в комбинациях.
Минеральное (Базальтовое)	Базальтовое волокно с пропитками	Высокая термостойкость (до +700°C кратковременно), хорошая химическая стойкость, негорючесть. Применяется для очень высоких температур (выхлопные системы, печи, котлы), заменитель асбеста в огнеопасных средах.
ПТФЭ (Тефлон®)	Чистый ПТФЭ, ПТФЭ с наполнителями (уголь, стекло, бронза), ПТФЭ-нить	Уникальная химическая стойкость почти ко всем средам, очень низкий коэффициент трения, широкий температурный диапазон (от -200°C до +260°C). Не смачивается. Применяется для агрессивных химикатов, чистых сред, пищевой и фармацевтической промышленности. Может требовать хорошего охлаждения.

Современные сальниковые набивки часто представляют собой композиционные материалы, сочетающие разные типы волокон, пропитки (графитовые, смазочные, ингибиторы коррозии) и твердые наполнители (дисульфид молибдена, бронзовый порошок) для улучшения конкретных характеристик:

Усиленная теплопроводность и смазка: Волокна + графит/ПТФЭ + дисульфид молибдена.
Повышенная износостойкость: Синтетические волокна + твердые смазки/наполнители.
Стойкость к экстремальным температурам и агрессии: Графитовые/Углеродные волокна + специализированные пропитки.

Наиболее распространенные марки набивок (АПРО, Графлекс, Термалекс, Севлент, Гландер) обычно указывают на тип основного волокна (асбест, графит, арамид, ПТФЭ) и ключевые свойства или область применения. Точный подбор материала всегда должен основываться на паспортных данных набивки и условиях конкретного применения.

Асбестовая набивка: преимущества и ограничения

Асбестовая набивка долгое время была стандартным материалом для уплотнения сальниковых камер благодаря уникальным свойствам волокон хризотил-асбеста. Эти волокна обладают высокой прочностью на разрыв, отличной термостойкостью и гибкостью, что позволяет формировать плотное, адаптивное уплотнение вокруг вращающихся или поступательных штоков, клапанов и насосных валов.

Материал демонстрирует выдающуюся устойчивость к высоким температурам (до +500°C в сухих средах), агрессивным химическим веществам (кислотам, щелочам, растворителям) и обладает хорошими смазочными свойствами при использовании с графитом или другими пропитками. Его относительно низкая стоимость и простота монтажа также способствовали широкому распространению.

Ключевые аспекты применения

Преимущества:

Экстремальная термостойкость: сохраняет целостность и уплотняющие свойства при высоких температурах.
Химическая инертность: устойчива к широкому спектру агрессивных сред.
Механическая прочность: волокна выдерживают высокое давление и вибрацию.
Гибкость и адаптивность: хорошо заполняет неровности поверхности штока и корпуса.
Экономичность: низкая стоимость сырья и производства.

Существенные ограничения:

Канцерогенность: Пыль асбеста при монтаже, обслуживании или утилизации опасна для здоровья (риск асбестоза, рака легких).
Экологический риск: Запрет или строгое регулирование использования во многих странах из-за вреда для здоровья и окружающей среды.
Потеря свойств при намокании: Снижение термостойкости и механической прочности в паровых или водных средах.
Абразивность: Может вызывать повышенный износ штоков при недостаточной смазке или некачественном исполнении.
Уступает современным материалам: По уплотняющей способности и долговечности в динамичных условиях новым композициям (арамид, углеродное волокно, графит).

Фактор	Влияние
Температура среды	Максимальная эффективность в сухих высокотемпературных средах
Тип нагрузки	Лучше подходит для статичных или низкооборотных узлов
Регулировки сальника	Требует точной затяжки и периодического поджатия для компенсации усадки
Совместимость со средами	Не рекомендуется для пищевой промышленности и питьевой воды

Таким образом, несмотря на технические достоинства, применение асбестовой набивки сегодня резко ограничено из-за санитарно-гигиенических норм. Ее использование допустимо лишь в специфических промышленных условиях с соблюдением строгих мер защиты персонала, где альтернативные материалы неэффективны или экономически неоправданны.

Графитовые сальниковые набивки: когда применять

Графитовые сальниковые набивки используются в узлах уплотнения валов оборудования, работающего в условиях высоких температур и агрессивных сред. Основой материала служит чешуйчатый графит, обеспечивающий низкое трение и термическую стабильность.

Применение таких набивок оправдано там, где традиционные материалы (асбест, PTFE) теряют эффективность. Графит сохраняет уплотняющие свойства при нагреве до +600°C в окислительной атмосфере и до +3000°C в инертной среде, демонстрируя минимальную ползучесть.

Ключевые сферы применения

Основные области использования графитовых набивок включают:

Энергетика: уплотнения турбин, насосов котлов высокого давления
Химическая промышленность: агрегаты с кислотами, щелочами и органическими растворителями
Металлургия: оборудование печей, компрессоров горячих газов

Критические параметры для выбора графитовых набивок:

Температура среды	> +250°C
Скорость вращения вала	До 25 м/с
Агрессивность среды	Кислоты, щелочи, углеводороды

Важно: Графит требует осторожного монтажа из-за хрупкости. При перетяжке сальника возможно разрушение волокон, ведущее к утечкам. Для низкотемпературных применений (< +150°C) предпочтительны PTFE-набивки из-за лучшей эластичности.

Тефлоновые уплотнения для агрессивных сред

Тефлон (политетрафторэтилен, ПТФЭ) стал ключевым материалом для уплотнений в условиях воздействия химически агрессивных сред благодаря своей исключительной инертности. Он устойчив к подавляющему большинству кислот, щелочей, растворителей и окислителей даже при высоких концентрациях и температурах. Это позволяет использовать тефлоновые сальниковые набивки там, где традиционные материалы (асбест, графит, арамид) быстро разрушаются.

Структура тефлоновых уплотнений часто комбинированная: основу из чистого ПТФЭ или армированных волокон (стекловолокно, углеродное волокно) пропитывают смазочными материалами для снижения трения и улучшения уплотняющих свойств. Волокнистая структура обеспечивает гибкость, необходимую для плотного прилегания к штоку и стенкам сальниковой камеры, сохраняя при этом механическую прочность.

Преимущества и особенности применения

Ключевые достоинства тефлоновых набивок:

Химическая пассивность: Не вступает в реакции с агрессивными средами (H₂SO₄, HNO₃, NaOH, Cl₂ и др.).
Термостойкость: Сохраняет свойства в диапазоне от -200°C до +260°C.
Низкий коэффициент трения: Уменьшает износ штока и энергопотери.
Антиадгезионные свойства: Предотвращает налипание частиц среды.

Ограничения и требования к монтажу:

Чистый ПТФЭ имеет склонность к холодной текучести под высоким давлением – требует точного расчета усилия подтяжки.
Армированные версии менее пластичны, нуждаются в аккуратной нарезке и установке колец без перекосов.
Обязательна чистота поверхности штока и камеры: абразивные частицы повреждают материал.

Тип армирования	Улучшенные свойства	Типичные применения
Стекловолокно	Повышенная прочность, стойкость к сжатию	Насосы для кислот, мешалки реакторов
Углеродное волокно	Лучшая теплопроводность, износостойкость	Теплообменники, компрессоры хлора
Молибден дисульфид (MoS₂)	Самосмазываемость в сухих средах	Вакуумные системы, газовые клапаны

Эксплуатация тефлоновых набивок требует периодического контроля подтяжки из-за начальной усадки материала. При правильном монтаже они обеспечивают долговременную герметизацию в экстремальных химических и температурных условиях, недостижимую для органических или графитовых аналогов.

Стекловолокно в сальниковых набивках

Стекловолокно представляет собой материал, получаемый путем вытягивания расплавленного стекла в тонкие нити. Эти нити обладают исключительной прочностью на разрыв, высокой температурной стойкостью и химической инертностью. В контексте сальниковых набивок стекловолокно используется как армирующий компонент или как основа для пропитанных волоконных материалов.

Его применение направлено на преодоление ограничений традиционных органических волокон (хлопок, лен, асбест), особенно в условиях высоких температур и агрессивных сред. Стекловолокно придает набивкам структурную целостность и предотвращает их разрушение под воздействием экстремальных факторов, характерных для работы уплотняемого оборудования.

Преимущества и особенности стекловолокна в набивках

Использование стекловолокна в сальниковых набивках обеспечивает ряд критически важных преимуществ:

Высокая термостойкость: Стекловолокно сохраняет свои механические свойства при температурах до +500°C и выше (кратковременно), что позволяет применять такие набивки для уплотнения горячих сред (пар, горячее масло, газы), где органические волокна быстро деградируют.
Превосходная химическая стойкость: Материал инертен к воздействию широкого спектра агрессивных химикатов, кислот, щелочей, растворителей и окислителей, защищая сердцевину набивки и уплотняемую поверхность вала/штока.
Выдающаяся прочность и стабильность: Волокна обладают высокой прочностью на разрыв и низкой ползучестью под нагрузкой. Это обеспечивает сохранение первоначальной плотности набивки в сальниковой камере, предотвращая чрезмерное уплотнение и износ штока.
Низкая теплопроводность: Помогает изолировать тепло от штока/вала, защищая подшипники и другие элементы оборудования.
Отсутствие коррозионного воздействия: В отличие от некоторых металлических армирующих элементов (медь, инконель), стекловолокно не вызывает гальванической коррозии вала или штока.

В сальниковых набивках стекловолокно редко используется в чистом виде. Чаще всего оно выступает в одной из двух основных ролей:

Армирующий сердечник: Плетеные или крученые нити стекловолокна служат прочным каркасом, который пропитывается смазочными и уплотняющими составами (графит, PTFE, синтетические смазки). Этот каркас обеспечивает структурную прочность и термохимическую защиту пропиточного материала.
Компонент композитных волокон: Стекловолокно смешивается с другими волокнами (например, углеродным, арамидным, PTFE) для создания гибридных материалов, сочетающих преимущества каждого компонента (например, термостойкость стекла + низкое трение PTFE).

Ключевые характеристики стекловолокна в сравнении с другими материалами:

Характеристика	Особенность стекловолокна
Температурный диапазон	До +500°C (кратковременно выше), значительно превосходит органику и PTFE
Химическая стойкость	Очень высокая к большинству кислот, щелочей, растворителей (искл. фтористоводородная кислота и сильные щелочи)
Прочность на разрыв	Очень высокая, превосходит углеродное волокно и арамид при комнатной температуре
Коэффициент трения	Выше, чем у PTFE или графита, требует обязательной пропитки смазкой
Абразивность	Может быть высокой для вала/штока, критически важна качественная пропитка и правильный монтаж

Таким образом, стекловолокно является незаменимым материалом для производства высокотемпературных и химически стойких сальниковых набивок. Его применение в качестве армирующей основы или компонента композита позволяет создавать надежные уплотнения для самых сложных условий эксплуатации, значительно расширяя возможности сальникового уплотнения в целом.

Сравнение термостойкости разных материалов

Асбестовые сальниковые набивки демонстрируют работоспособность до +500°C, но теряют герметизирующие свойства при перегреве из-за выгорания связующих компонентов. Их применение ограничено экологическими нормативами.

Современные безасбестовые материалы на основе графита обеспечивают стабильную работу до +600°C благодаря слоистой кристаллической решетке, устойчивой к окислению. При температурах свыше +400°C требуют антиоксидантные пропитки.

Ключевые температурные пределы

PTFE (тефлон): +260°C – плавление структуры
Стекловолокно: +315°C – деградация пропитки
Арамидные волокна: +300°C – карбонизация
Керамические композиты: +1200°C – сохраняют уплотняющие свойства

Материал	Пиковая термостойкость	Ограничения
Углеродное волокно	+350°C	Окисление на воздухе
Экспандированный графит	+650°C	Требует защитной оболочки
Базальтовое волокно	+700°C	Хрупкость при циклических нагрузках

Керамико-графитовые композиции сочетают термостабильность до +1400°C с упругостью за счет армирования металлической фольгой. Для агрессивных сред применяют инконелевые или хастеллоевые нити, сохраняющие прочность при +1100°C.

Выбор материала определяется фактическим тепловым режимом оборудования: при превышении +800°C предпочтение отдают многослойным структурам с графитовой основой и керамическими присадками. Критично контролировать тепловые зазоры для компенсации линейного расширения.

Методика замера зазоров под набивку

Точный замер зазоров между валом (штоком) и стенками сальниковой камеры (буксой) является критически важным этапом перед установкой набивки. Правильно определенные зазоры обеспечивают оптимальное уплотнение, предотвращают перетяжку сальника, его перегрев и преждевременный износ. Недостаточный зазор затруднит монтаж и может привести к закусыванию вала, а чрезмерный - к недостаточному уплотнению и протечкам рабочей среды.

Основные зазоры, требующие замера, - это радиальный зазор (между валом и стенкой камеры) и осевой (торцевой) зазор между валом и дном камеры (для некоторых конструкций). Замеры необходимо проводить при остановленном оборудовании и снятом давлении, используя точный измерительный инструмент: штангенциркуль, микрометр для вала и щупы для торцевого зазора.

Процедура замера

1. Подготовка:

Полностью остановите оборудование, сбросьте давление и температуру в узле уплотнения.
Демонтируйте старую набивку и тщательно очистите сальниковую камеру от остатков уплотнения, продуктов износа и загрязнений. Поверхности должны быть чистыми и сухими.
Осмотрите вал (шток) и стенки камеры на предмет задиров, коррозии или эллипсности, которые могут исказить замеры.

2. Замер внутреннего диаметра (Dк) сальниковой камеры:

Используйте штангенциркуль с острыми губками для внутренних измерений (нониусный или цифровой).
Аккуратно введите губки инструмента в камеру на глубину, соответствующую будущему расположению набивки.
Плавно разведите губки до легкого касания стенок камеры в диаметрально противоположных точках.
Зафиксируйте показание. Повторите замер минимум в двух перпендикулярных плоскостях (например, по осям X и Y) и на разных глубинах по длине камеры, чтобы выявить возможную конусность или овальность. Запишите минимальное значение Dк.

3. Замер наружного диаметра (Dв) вала (штока):

Используйте микрометр или высокоточный штангенциркуль для наружных измерений.
Замерьте диаметр вала в зоне, которая будет находиться внутри сальниковой камеры при работе.
Проведите замеры минимум в двух перпендикулярных плоскостях и на нескольких участках по длине хода штока (если применимо), чтобы определить биение, эллипсность или износ "в корсет". Запишите максимальное значение Dв.

4. Расчет радиального зазора (Zр):

Радиальный зазор рассчитывается по формуле: Zр = (Dк - Dв) / 2.
Это значение представляет собой зазор (по радиусу) между валом и стенкой камеры с каждой стороны вала.

5. Замер торцевого (осевого) зазора (Zт):

Актуально для конструкций, где торец сальниковой камеры (дно) расположен близко к уступу или кольцу на валу, либо при использовании фонарных колец.
Установите вал в рабочее положение относительно дна камеры.
Используйте набор щупов (щупочный нутромер).
Введите щупы разной толщины в зазор между торцом вала (или его уступом/кольцом) и дном сальниковой камеры.
Толщина щупа, который проходит в зазор с небольшим сопротивлением, и есть величина осевого зазора Zт. Замерьте по окружности в нескольких точках.

6. Сравнение с допустимыми нормами:

Полученные значения Zр и Zт необходимо сравнить с требованиями нормативной документации (паспорт оборудования, руководство по ремонту, ГОСТ, рекомендации производителя набивки).
Допустимые зазоры зависят от диаметра вала, давления, температуры и типа набивки.

Примерные допустимые радиальные зазоры (ориентировочно):

Диаметр вала (штока), мм	Рекомендуемый радиальный зазор (Zр) с каждой стороны, мм
До 25	0.10 - 0.20
25 - 75	0.15 - 0.30
75 - 150	0.20 - 0.40
150 - 300	0.30 - 0.60

Примечание: Для высоких давлений, температур или скоростей требуются уточнения по спецификации набивки.

7. Оценка результатов и действия:

Если замеренные зазоры находятся в пределах допустимых норм, можно приступать к подготовке и нарезке набивки.
Если радиальный зазор (Zр) слишком мал: Категорически запрещено устанавливать набивку! Требуется расточка сальниковой камеры до необходимого диаметра. Установка набивки в малый зазор гарантированно приведет к перегреву, задирам вала и быстрому выходу сальника из строя.
Если радиальный зазор (Zр) слишком велик: Возможно, потребуется установка набивки большего сечения или применение специальных профилей/армирующих вставок. Для критичных применений может потребоваться замена сальниковой втулки (буксы).
Если торцевой зазор (Zт) недостаточен: Требуется обеспечить необходимый зазор путем проточки дна камеры, укорачивания втулки или подбора соответствующего фонарного кольца.

Инструменты для установки сальниковой набивки

Для корректного монтажа сальниковой набивки требуется специализированный инструментарий, обеспечивающий плотную укладку материала без повреждения вала или корпуса сальниковой камеры. Неправильная установка снижает герметичность и сокращает срок службы уплотнения.

Ключевые приспособления включают как простые ручные инструменты для мелкого ремонта, так и прецизионные устройства для ответственных узлов. Каждый инструмент выполняет конкретную функцию на этапах подготовки, набивки и уплотнения волокон.

Основной набор инструментов

Сальниковая набойка: Металлический стержень с рукояткой и рабочей частью разного диаметра. Используется для трамбовки набивки в камеру.
Разрезные оправки (разрезные втулки): Цилиндры из пластика или металла, надеваемые на вал для защиты поверхности при монтаже. Удаляются после установки.
Кольцевой нож или крюк: Для аккуратного извлечения старой набивки без повреждения стенок камеры.

Инструмент	Назначение	Особенности
Конусный мандрел	Предварительное обжатие набивки перед установкой	Снижает усадку в эксплуатации
Динамический пресс	Равномерное распределение нагрузки при затяжке сальницы	Используется для высокооборотных валов

Извлечение остатков уплотнения кольцевым ножом.
Очистка камеры от загрязнений и заусенцев.
Насадка разрезной оправки на вал для защиты.
Послойная укладка колец набивки с трамбовкой набойкой.
Контроль затяжки сальникового узла динамометрическим ключом.

Подготовка штока или вала перед монтажом

Качество поверхности штока или вала в зоне контакта с сальниковой набивкой напрямую влияет на герметичность и срок службы уплотнения. Неподготовленная поверхность с дефектами ускоряет износ набивки и провоцирует утечки. Необходимо тщательно проверить и обработать участок, где будет работать сальник.

Осмотрите вал на предмет задиров, коррозии, рисок или эллипсности. Даже незначительные неровности действуют как абразив, повреждая набивку при вращении. Особое внимание уделите зоне хода сальника – она должна быть идеально гладкой. Убедитесь в отсутствии биения или изгиба вала, которые вызывают неравномерный износ и перегрев.

Ключевые этапы подготовки

Выполните следующие обязательные операции:

Очистка: Удалите грязь, масло, старую набивку и продукты коррозии с помощью растворителей и чистой ветоши. Используйте неметаллические щетки для деликатной обработки.
Шлифовка:
- Аккуратно отполируйте рабочую поверхность вала мелкозернистой наждачной бумагой (например, P400-P600).
- Двигайтесь вдоль оси вала (параллельно направлению вращения), избегая круговых движений.
- Цель – получить гладкую матовую поверхность без царапин и заусенцев.
Контроль геометрии:
- Проверьте диаметр вала в зоне уплотнения на соответствие номинальному размеру сальниковой камеры.
- Измерьте биение индикатором часового типа. Допустимое значение обычно не превышает 0,05-0,1 мм на длине хода набивки.
Финишная очистка: Удалите абразивную пыль после шлифовки. Протрите вал чистым, безворсовым материалом, смоченным в обезжиривателе.
Защита: Смажьте подготовленный участок вала тем же смазочным материалом, который будет использоваться для набивки (консистентная смазка, жидкое масло или графитовая паста). Это предотвращает коррозию и облегчает первоначальную приработку.

Игнорирование подготовки штока приводит к преждевременному выходу сальника из строя и частым остановкам оборудования на ремонт. Ровная, чистая и смазанная поверхность – обязательное условие долгой и герметичной работы набивного уплотнения.

Технология нарезки колец сальника

Правильная нарезка колец напрямую влияет на герметичность соединения и срок службы сальникового уплотнения. Несоответствие геометрии или наличие дефектов приводит к протечкам, перегреву оборудования и ускоренному износу набивки.

Процесс требует точного расчета длины заготовки и аккуратного выполнения реза для обеспечения плотного прилегания колец к штоку/валу и стенкам сальниковой камеры. Основные методы включают навивку на оправку и резку из шнура или втулки.

Ключевые методы нарезки

Навивка на оправку: Шнур плотно наматывается на цилиндрическую оправку (диаметр = диаметру вала) с небольшим натягом. Кольца формируются косым резом по всей длине намотки.
Резка шнура по шаблону: Заготовка размещается на призматическом шаблоне с углом 30-45°. Рез выполняется строго перпендикулярно оси шнура острым ножом.
Резка готовой втулки: Цилиндрическая втулка (предварительно отформованная из сальниковой набивки) фиксируется в токарном станке или кондукторе. Кольца нарезаются под углом резцом или сапожным ножом.

Требования к инструментам:

Ножи и резцы должны быть остро заточены для исключения "размохначивания» волокон
Оправки/шаблоны обязаны соответствовать диаметру вала (±0,5 мм)
При резке втулки необходима фиксация без деформации заготовки

Критерий качества	Последствия нарушений
Точность угла реза (30-45°)	Зазоры в стыке колец, перекосы при монтаже
Отсутствие заусенцев и ворсистости	Абразивный износ вала, засорение системы
Равенство наружного/внутреннего диаметра	Неплотное прилегание к стенкам камеры

Важно: Каждое кольцо проверяется на соответствие длине окружности вала путем примерки. Стыковать концы впритык запрещено – требуется перекрытие 15-20% толщины шнура для компенсации усадки.

Правила укладки колец в сальниковую камеру

Перед укладкой убедитесь в чистоте сальниковой камеры: удалите остатки старой набивки, зачистите задиры и неровности. Проверьте состояние вала или штока – поверхность должна быть гладкой без коррозии и повреждений.

Подготовьте набивку, соответствующую рабочим параметрам среды (температура, давление, химическая стойкость). Нарежьте кольца из сальникового шнура, используя острый нож или специальный резак. Длина кольца должна точно соответствовать окружности вала плюс 10-15% на уплотнение.

Технология монтажа

Надевайте каждое кольцо на вал отдельно, не допуская перекручивания. Стыковой разрез выполняйте исключительно под углом 45°.
Устанавливайте кольца последовательно, смещая стыки соседних элементов не менее чем на 90° (оптимально – 120°). Это предотвращает сквозные протечки.
Уплотняйте каждое кольцо специальной разрезной оправкой перед установкой следующего. Легкими ударами киянки осаживайте набивку до плотного прилегания.
Контролируйте равномерность затяжки сальниковой втулки: после монтажа 2-3 колец слегка поджимайте гайку ключом. Финишную затяжку выполняйте после установки всего комплекта.

Избегайте чрезмерной затяжки: при правильном монтаже вал должен проворачиваться вручную без заеданий. После запуска оборудования допускается незначительное просачивание среды (2-3 капли в минуту) для смазки и охлаждения набивки.

Контрольный параметр	Допустимое значение
Температура сальника при работе	Не выше +60°C
Усилие ручного проворачивания вала	Без резкого увеличения

Расчет необходимого количества колец

Для корректного уплотнения вала требуется заполнить сальниковую камеру кольцами без зазоров, но без чрезмерного сжатия. Основной параметр – глубина камеры (H), измеренная по оси вала. Ее значение указывается в чертежах оборудования или определяется замером штангенциркулем при демонтированной крышке сальника.

Толщина одного кольца (S) зависит от типа набивки и сечения. Стандартные размеры: 3×3 мм, 5×5 мм, 6×6 мм, 8×8 мм, 10×10 мм, 12×12 мм, 15×15 мм. Точное значение S предоставляет производитель уплотнительного материала. Необходимо использовать одинаковые кольца по всей глубине камеры.

Формула расчета

Количество колец (N) вычисляется по формуле:

N = (H × K) / S

где:

H – глубина сальниковой камеры (мм)
S – толщина одного кольца (мм)
K – коэффициент уплотнения (1.2–1.5)

Коэффициент K учитывает сжатие набивки при затяжке. Для мягких материалов (тефлон, графит) берут 1.2–1.3, для жестких (асбест, арамид) – 1.4–1.5. Результат округляют до целого числа в большую сторону.

Пример расчета

Глубина камеры (H)	50 мм
Сечение набивки (S)	8×8 мм
Материал	Графит (K=1.25)
Расчет	N = (50 × 1.25) / 8 = 7.81
Итоговое количество	8 колец

После установки проверяют равномерность затяжки: вручную подтягивают гайки на 1/6 оборота каждые 15-20 минут работы до прекращения течи через сальник.

Способы уплотнения колец при укладке

Основной метод уплотнения набивных колец – механическое обжатие сальниковой коробки. Для этого последовательно затягивают крепежные гайки или болты крышки сальника крест-накрест, обеспечивая равномерное сжатие набивки по всей окружности вала. Каждое кольцо должно получать одинаковое давление, предотвращающее перекосы и локальные перетяжки.

При укладке многослойной набивки применяют ступенчатое уплотнение: после монтажа 2-3 колец выполняют предварительную затяжку, затем добавляют следующие слой и повторяют процедуру. Такой подход обеспечивает равномерное распределение усилия по всему объему сальника и минимизирует тепловыделение от трения при запуске оборудования.

Ключевые методы контроля уплотнения

Оптимальное усилие затяжки определяют по:

Температуре корпуса сальника – не должна превышать +60°C при работе
Утечкам технологической среды – допускаются капли 1-2 в минуту для смазки набивки
Осевому люфту вала – вал должен сохранять свободное вращение без закусывания

Тип набивки	Усилие затяжки (Н/мм²)	Допустимая утечка
Графитовая	4.5-6.0	Пар 10-20 капель/мин
Асбестовая	6.0-10.0	Вода 5-10 капель/мин
PTFE	3.5-5.5	Жидкости 1-3 капли/мин

Для материалов с эффектом памяти формы (графит, PTFE) после первичной затяжки обязательна подтяжка через 2-4 часа работы – это компенсирует начальную усадку волокон. Вращающиеся валы требуют на 15-20% меньшего усилия обжатия, чем возвратно-поступательные.

Контроль усилия поджатия сальника

Правильное усилие поджатия сальника является критически важным фактором для его эффективной и долговечной работы. Недостаточное усилие приводит к негерметичности – протечкам уплотняемой среды вдоль штока или вала. Чрезмерное же усилие вызывает сильное трение, перегрев сальникового материала и вала/штока, ускоренный износ, потерю эластичности набивки и возможное заклинивание подвижных элементов.

Оптимальное усилие обеспечивает минимально необходимую герметизацию, создавая тонкую смазывающую пленку среды между сальником и валом/штоком. Это снижает трение, предотвращает перегрев и способствует длительному сроку службы уплотнения. Достижение и поддержание этого баланса требует точного контроля усилия на всех этапах монтажа и эксплуатации.

Методы контроля усилия поджатия

Контроль осуществляется на этапе первоначального монтажа набивки и при последующих подтяжках в процессе эксплуатации. Основные подходы:

Осевой замер перемещения: Измерение расстояния, на которое перемещается нажимная втулка (сальниковая втулка) при затяжке. Метод требует знания требуемого сжатия набивки (обычно указано производителем) и точного измерения хода втулки.
Измерение крутящего момента: Наиболее распространенный и точный метод. Использование калиброванного динамометрического ключа для затяжки гаек сальниковой камеры с заданным моментом. Этот момент пересчитывается в осевое усилие на сальник с учетом геометрии резьбы и числа шпилек.
Контроль по моменту проворачивания вала: Эмпирический метод, применяемый иногда после монтажа. Вал проворачивается вручную; усилие затяжки корректируется так, чтобы вал вращался без заеданий, но с ощутимым сопротивлением. Ненадежен и не рекомендован как основной.
Использование динамометрических шайб или датчиков усилия: Применяется в ответственных или крупногабаритных узлах для прямого измерения осевого усилия в реальном времени.

Материал набивки	Ориентировочное осевое давление (МПа)	Ориентировочное осевое давление (кгс/см²)
Графитовая (мягкая)	4.0 - 7.0	40 - 70
PTFE (тефлоновая)	4.0 - 10.0	40 - 100
Арамидная (кевлар)	7.0 - 14.0	70 - 140
Углеродное волокно	10.0 - 20.0	100 - 200

Последовательность подтяжки и эксплуатация

Первоначальное поджатие выполняется равномерно по всем шпилькам (гайкам) на рекомендованное усилие (момент затяжки). После запуска агрегата и прогрева до рабочих параметров набивка дает усадку. Поэтому через короткое время работы (0.5-4 часа) необходима первая подтяжка до первоначального усилия. Последующие подтяжки выполняются по мере появления незначительных протечек (капель) или по регламенту ТО. Каждая подтяжка делается на 1/6 - 1/4 оборота каждой гайки, строго поочередно и крест-накрест, чтобы избежать перекоса втулки. Никогда не допускается затяжка "до упора" или "от руки".

Автоматические сальниковые подтяжчики обеспечивают поддержание оптимального усилия в процессе работы, минимизируя необходимость ручных регулировок и риск человеческой ошибки.

Использование сальников с пропиткой смазкой

Сальники набивного типа с предварительной пропиткой смазочным материалом представляют собой усовершенствованную версию традиционной набивки. В процессе их изготовления волокнистый материал (асбест, графит, углеродное волокно, арамид, стекловолокно) перед плетением или навивкой в косичку пропитывается специальной смазкой или компаундом. Эта пропитка глубоко проникает в структуру волокон и удерживается внутри.

Основное назначение пропитки – создать смазывающий барьер непосредственно в теле сальника еще до его установки и запуска оборудования в работу. При монтаже и в начальный период эксплуатации, когда трение между сальником и валом наиболее высоко, а выделение тепла максимально, встроенная смазка начинает активно работать. Она вытесняется на контактные поверхности под действием давления и температуры, обеспечивая критически важную смазку в зоне трения штока/вала и внутренней поверхности сальниковой камеры.

Преимущества и особенности применения

Использование сальников с предварительной пропиткой смазкой дает ряд значимых преимуществ:

Снижение пускового трения и износа: Смазка доступна сразу при запуске, минимизируя сухое трение и износ как сальника, так и штока/вала в самый ответственный период.
Улучшенное уплотнение на старте: Пропитка способствует более быстрому и эффективному начальному приработке сальника к уплотняемым поверхностям.
Снижение тепловыделения: Эффективная смазка уменьшает коэффициент трения, что напрямую ведет к снижению температуры в сальниковом узле, особенно в начале эксплуатации и при пусковых режимах.
Продление срока службы: Уменьшение износа и перегрева закономерно увеличивает ресурс как сальниковой набивки, так и уплотняемого штока.
Упрощение обслуживания: Предварительная пропитка может снизить частоту необходимости ручной подтяжки сальниковой камеры в начальный период после монтажа.
Защита от коррозии: Некоторые типы смазок обладают ингибирующими свойствами, защищая шток/вал от коррозии.

Типы применяемых смазок для пропитки варьируются в зависимости от условий эксплуатации:

Тип смазки/компаунда	Основные свойства	Типичные применения
Смазки на нефтяной основе	Хорошая смазывающая способность, широкий диапазон вязкостей. Могут содержать присадки.	Универсальные применения, вода, нейтральные среды, умеренные температуры.
Синтетические масла (PAO, PAG, эфиры)	Стабильность при высоких/низких температурах, стойкость к окислению.	Высокие/низкие температуры, ответственные узлы, совместимость с синтетическими средами.
Силиконовые смазки	Широкий температурный диапазон, инертность, водоотталкивающие свойства.	Пищевая промышленность, фармацевтика, химия (инертные среды), высокие температуры.
Графитовые пасты/суспензии	Отличные противозадирные свойства, термостабильность, работа в сухих условиях.	Высокие температуры, сухие или слабосмазываемые среды, пар.
PTFE (тефлон) дисперсии	Очень низкий коэффициент трения, химическая стойкость, антиадгезионные свойства.	Агрессивные химические среды, высокие требования к чистоте, предотвращение прилипания.

Ключевые аспекты применения и монтажа:

Совместимость: Крайне важно убедиться в совместимости материала самой набивки, типа пропитки и уплотняемой среды (жидкости или газа). Несовместимость может привести к разбуханию, усадке, разрушению набивки или загрязнению среды.
Температурный режим: Свойства пропитки должны соответствовать рабочему и пусковому температурному диапазону оборудования. Перегрев может вызвать выгорание смазки, а слишком низкая температура – ее застывание.
Правильный монтаж: Технология монтажа (нарезка колец, их установка со смещением стыков, правильная затяжка) остается критичной. Перетяжка сальниковой камеры может "запереть" смазку внутри и не дать ей выйти к зоне трения, а также вызвать перегрев.
Области использования: Особенно востребованы такие сальники в ответственных узлах с высокими скоростями скольжения, частыми пусками-остановами, в оборудовании, где затруднена или нежелательна внешняя подводка смазки к сальнику, а также в приложениях, где требуется максимально снизить износ штока.

Регулировка сальникового узла в процессе эксплуатации

Регулировка набивного сальника выполняется при появлении признаков износа: утечки рабочей среды, чрезмерного нагрева узла или вибрации. Основная цель – восстановить герметичность без перетяжки, ведущей к перегреву и ускоренному износу набивки. Процедуру проводят при работающем оборудовании на низких оборотах либо при кратковременной остановке, соблюдая меры промышленной безопасности.

Последовательность регулировки включает контроль температуры корпуса сальника, подтяжку гаек крепления фланца равномерно и малыми шагами (не более 15° за один подход). После каждого подтягивания необходимо проверять отсутствие перекоса и контролировать интенсивность протечки – допустима тонкая масляная плёнка или единичные капли в минуту. Перегрев выше 60°C требует немедленного ослабления натяга.

Критерии корректной регулировки

Тепловой режим: нагрев корпуса не превышает 40-50°C при работе на номинальных параметрах.
Утечки: визуально наблюдаются редкие капли (для жидкостей) или лёгкое парение (для паров/газов).
Эксплуатация: отсутствие вибрации, посторонних шумов, заедания вала.

При неэффективности регулировки (сохранение протечки после трёх циклов подтяжки или необходимость чрезмерного усилия) сальниковый узел подлежит переупаковке. Регулярность контроля зависит от условий эксплуатации: при высоких давлениях/скоростях – ежесменно, в стандартных режимах – не реже 1 раза в месяц.

Подтяжка сальников без остановки оборудования

Подтяжка сальниковой набивки без остановки оборудования – критически важная процедура для поддержания герметичности вращающихся валов в насосах, компрессорах и смесителях. Она компенсирует естественную усадку уплотнительного материала, предотвращает утечки рабочих сред и минимизирует риски аварийных ситуаций. Технология особенно востребована на непрерывных производствах, где остановка агрегата приводит к значительным финансовым потерям.

Ключевым условием безопасной подтяжки является строгое соблюдение регламента: операцию выполняют малыми дозированными усилиями с контролем температуры. Превышение допустимого усилия вызывает перегрев, ускоренный износ вала и разрушение набивки. Работы требуют применения специализированного инструмента и проводятся обученным персоналом под непрерывным визуальным наблюдением.

Методика выполнения подтяжки

Контроль текущего состояния:
- Измерение температуры сальниковой камеры (термопара/пирометр)
- Фиксация интенсивности утечки (капельно/струйно)
Равномерная затяжка крепежа:
- Последовательное подтягивание гаек крест-накрест
- Шаг затяжки – не более 1/6 оборота за операцию
Мониторинг после вмешательства:
- Проверка нагрева каждые 5 минут в течение получаса
- Оценка герметичности по установленным нормативам

Ограничения и требования безопасности:

Запрещена подтяжка при вибрации оборудования > 4.5 мм/с
Максимальная температура корпуса сальника: 60°C для воды, 70°C для нефтепродуктов
Обязательное использование динамометрического ключа с предустановленным моментом

Параметр	Норма	Превышение
Усилие подтяжки	10-15% от номинального момента	Деформация сальниковой камеры
Допустимая утечка	1 капля/мин на диаметр вала до 50 мм	Требуется замена набивки

При неэффективности 2-3 циклов подтяжки или обнаружении волокон набивки в протечке эксплуатация оборудования прекращается для замены уплотнения. Игнорирование этого требования приводит к эрозии вала и критическим повреждениям агрегата.

Симптомы недостаточного обжатия сальника

Недостаточное обжатие сальника проявляется видимыми утечками рабочей среды через сальниковую камеру. Жидкость или газ просачиваются по штоку/валу, образуя капли или струйки, особенно заметные при запуске оборудования или изменении давления.

Возникает повышенное тепловыделение в зоне уплотнения из-за недостаточного контакта набивки с поверхностью вала. Это приводит к перегреву сальникового узла, ускоренной деградации материала набивки и риску задиров на подвижных элементах.

Ключевые признаки проблемы

Постоянное просачивание среды даже после подтяжки сальниковых втулок
Перегрев сальниковой коробки (температура выше 60-70°C для стандартных набивок)
Ускоренный износ набивки с образованием канавок на валу
Вибрация штока/вала из-за неравномерного прилегания уплотнения
Появление задиров на поверхности вала в зоне контакта с набивкой
Вымывание смазки из материала сальника с последующим усилением трения

Признаки избыточного сжатия уплотнения

Чрезмерная затяжка набивного сальника вызывает деформацию уплотнительных элементов, нарушая их функциональность. Это приводит к критическому увеличению трения между штоком (валом) и набивкой, что провоцирует перегрев и ускоренный износ компонентов.

Основным индикатором служит сильный нагрев сальниковой камеры – корпус становится горячим на ощупь, возможно появление дыма или запаха гари. Параллельно наблюдается резкое повышение усилия для вращения вала или перемещения штока, что свидетельствует о неправильном распределении нагрузки.

Ключевые симптомы:

Перегрев оборудования – температура корпуса превышает 60-70°C
Затрудненное движение штока/вала – рывки или полная блокировка
Ускоренный износ – разрушение набивки с появлением черной пыли в зоне уплотнения
Повышенное энергопотребление – двигатель работает под повышенной нагрузкой
Протечки после запуска – отсутствие минимальной смазки из-за полного пережатия набивки

Параметр	Норма	При перетяжке
Температура корпуса	40-50°C	60-100°C
Усилие на привод	Плавное движение	Вибрация/заклинивание
Срок службы набивки	6-12 месяцев	1-3 месяца

Важно: Первые 10-15 минут после затяжки допускается умеренный нагрев – это период приработки. Стойкое сохранение высокой температуры указывает на проблему.

Утечки рабочей среды: допустимые нормы

Для набивных сальников полная герметизация невозможна из-за принципа их работы: минимальная утечка необходима для смазки и охлаждения уплотняющего материала. Допустимые нормы регламентируются отраслевыми стандартами (ГОСТ, API, DIN) и зависят от типа оборудования, давления, температуры и агрессивности среды.

Нормирование учитывает класс опасности вещества: для инертных жидкостей (вода, масло) допускается капельная утечка (до 1-2 капель в минуту), тогда как для токсичных, взрывоопасных или высокотемпературных сред требования жестче – часто до «нулевой» видимой утечки. Для газов и пара допустимые значения измеряются в см³/мин или визуальным отсутствием эмиссии.

Ключевые параметры норм

Основные критерии при оценке:

Тип среды: вода/воздух – до 60 мл/час; углеводороды – до 10 мл/час; агрессивные химикаты – следы или отсутствие.
Давление системы: при <10 бар допустимы умеренные утечки; при >40 бар – только микропротечки.
Эксплуатационный класс: по API 622 – не более 100 ppm для клапанов; по ГОСТ 9544 – разделение на классы А (без капель), Б (единичные капли), В (периодические капли).

Среда	Допустимая норма	Контрольный метод
Вода/неагрессивные жидкости	1-2 капли/мин	Визуальный осмотр
Пар (низкого давления)	Легкое парение	Течеискатель/визуально
Газы (воздух, азот)	<30 см³/мин	Мыльный раствор/датчики
Токсичные/горючие среды	Следы или 0	Газоанализаторы

Важно: Превышение норм указывает на износ сальника, ошибки монтажа или неправильный выбор набивки. Регулярный мониторинг предотвращает аварии: для агрессивных сред используют бессальниковые уплотнения при необходимости абсолютной герметичности.

Опасность перегрева сальникового узла

Перегрев сальникового узла провоцирует деградацию материала набивки. Уплотнитель теряет эластичность, становится хрупким и начинает крошиться. Это нарушает герметичность узла, ускоряя износ и создавая риск протечки рабочей среды.

Высокие температуры вызывают карбонизацию органических компонентов сальника (например, графита или арамидных волокон). Образующийся твердый нагар теряет компенсирующую способность и начинает истирать поверхность штока или вала. Возникает задир металла, что требует дорогостоящего ремонта или замены деталей.

Основные последствия перегрева:

Ускоренный износ набивки: Сокращение ресурса уплотнения.
Потеря герметичности: Утечки технологических жидкостей или газов.
Повреждение вала/штока: Образование задиров и борозд на поверхности.
Возгорание: При работе с горючими средами перегрев может стать источником воспламенения.
Повышенное энергопотребление: Увеличение трения требует больше мощности от привода.

Критические причины перегрева:

Чрезмерное подтягивание сальниковой гайки (создает избыточное давление на вал).
Неправильный подбор материала набивки (не соответствует температурному режиму агрегата).
Отсутствие смазки/охлаждения (особенно критично для высокооборотных узлов).
Деформация или биение вала (вызывает локальные перегревы).

Важно контролировать температуру корпуса сальниковой камеры в процессе эксплуатации. Регулярное обслуживание и правильная затяжка предотвращают тепловое разрушение узла.

Влияние вибрации на износ набивки

Вибрация оборудования создает динамические нагрузки на сальниковую набивку, вызывая ее неравномерное сжатие и растяжение. Это приводит к ускоренной деформации уплотнительных волокон, потере эластичности и образованию микрозазоров между штоком/валом и набивочными кольцами.

Постоянное колебательное движение способствует истиранию материала о металлические поверхности, увеличивает тепловыделение из-за трения и провоцирует расслоение структуры набивки. Особенно критично это проявляется при резонансных частотах, когда амплитуда вибрации достигает максимума.

Ключевые последствия вибрационного воздействия

Ускоренная усадка материала из-за циклических нагрузок
Локальный перегрев в зонах повышенного трения
Образование задиров на поверхности штока/вала
Выкрашивание смазочных компонентов набивки

Тип вибрации	Влияние на износ
Осевая	Продольное смещение колец, нарушение плотности прилегания
Радиальная	Концентрический износ, эллипсность уплотнения
Крутильная	Сдвиговые деформации, расслоение набивочных слоев

Для снижения влияния вибрации применяют демпфирующие прокладки, бессальниковые уплотнения в критичных узлах, а также регулярную подтяжку сальниковой коробки. Особое внимание уделяют балансировке вращающихся элементов и точности центровки оборудования.

Теплоотвод от сальниковых камер

Трение между набивкой и вращающимся валом неизбежно генерирует тепло в сальниковой камере. Без эффективного отвода это приводит к резкому росту температуры, что критично для работоспособности уплотнения. Перегрев вызывает деградацию материала набивки, ускоряет износ вала и повышает риск заклинивания оборудования.

Теплоотвод осуществляется преимущественно через стенки сальниковой камеры в корпус агрегата и далее в окружающую среду. Для усиления эффекта применяются ребристые конструкции камер или принудительный обдув. В системах с жидкой смазкой тепло частично уносится циркулирующим технологическим потоком или специальным охлаждающим контуром.

Ключевые методы оптимизации теплоотвода

Конструкция камеры: Использование материалов с высокой теплопроводностью (латунь, бронза) и увеличение площади поверхности за счет ребер.
Охлаждающие контуры: Интеграция рубашек или каналов для подачи хладагента (вода, масло) к зоне сальника.
Смазка и промывка: Организация подачи смазочного материала, который одновременно снижает трение и отводит тепло.
Вентиляция: Установка воздушных дефлекторов или вентиляторов для принудительного обдува.

Недостаточный теплоотвод провоцирует каскад проблем: обугливание набивки, потерю герметичности, коррозию вала и даже возгорание при работе с легковоспламеняющимися средами. Регулярный контроль температуры в зоне сальника – обязательное условие безопасной эксплуатации.

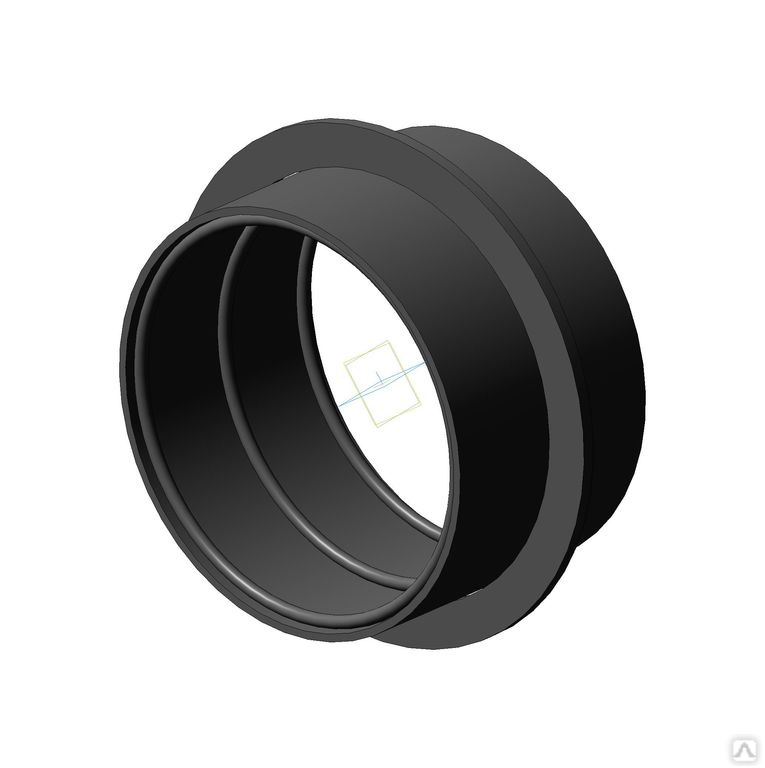

Применение сальниковых втулок для защиты вала

Сальниковые втулки устанавливаются в корпусах насосов, компрессоров или арматуры для создания уплотнения вокруг вращающихся или поступательных валов. Их основная задача – предотвращение утечек рабочих сред (жидкостей, газов) из корпуса оборудования вдоль движущихся частей. Конструктивно они образуют камеру для размещения набивки, которая при обжатии создает герметизирующий контакт с поверхностью вала.

Ключевым элементом защиты вала является правильное сжатие набивного сальника через подтяжку сальниковой гайки или нажимной крышки. Это обеспечивает равномерное распределение уплотняющего материала по периметру вала, компенсируя его износ и микробиения. Втулка удерживает набивку в заданной зоне, исключая ее смещение и перекосы при вращении.

Функциональные преимущества

Защита от абразивного износа: Втулка принимает на себя основной контакт с набивкой, снижая трение о поверхность вала.
Стабилизация сальника: Предотвращает выдавливание уплотнительного материала под давлением среды.
Теплоотвод: Отводит часть тепла, генерируемого трением, через корпус оборудования.
Ремонтопригодность: Позволяет заменять изношенную набивку без демонтажа вала.

Тип оборудования	Особенности защиты вала
Центробежные насосы	Компенсация радиальных биений вала, защита от кавитации
Задвижки/вентили	Герметизация штока при циклических осевых перемещениях
Мешалки/реакторы	Защита от химически агрессивных сред и высоких температур

Для эффективной работы критично соблюдение соосности втулки и вала, а также применение смазочных материалов (графитовые пасты, силиконы) между слоями набивки. Регулярная подтяжка сальника компенсирует естественную усадку уплотнительного материала, сохраняя герметичность без пережатия, ведущего к перегреву.

Дополнительные устройства контроля герметичности

Контроль герметичности набивного сальника критически важен для предотвращения утечек рабочей среды и обеспечения безопасной эксплуатации оборудования. Для этого применяются специализированные устройства, позволяющие оперативно выявлять нарушения уплотнения.

Эти системы обеспечивают непрерывный мониторинг состояния сальникового узла без остановки технологического процесса. Их использование минимизирует риски аварий, снижает потери продукта и позволяет планировать обслуживание по фактическому износу набивки.

Основные типы контролирующих устройств

Датчики протечек: Устанавливаются в дренажных отверстиях сальниковой камеры. Фиксируют появление среды при:
- Конденсации пара
- Просачивании жидкостей
- Утечках газов
Индикаторы давления: Манометры или электронные сенсоры, контролирующие давление в промежутках между сальниковыми кольцами.
Термопары: Регистрируют температуру в зоне уплотнения. Резкий рост указывает на:
- Усиленное трение из-за износа
- Недостаточную смазку
- Чрезмерное подтягивание нажимной втулки
Системы визуализации: Смотровые окна или эндоскопические порты для осмотра состояния набивки без разборки узла.

Для комплексного мониторинга применяются интегрированные системы, объединяющие несколько типов датчиков с автоматизированными станциями контроля. Полученные данные передаются на диспетчерские пульты с формированием аварийных сигналов при превышении допустимых параметров.

Диагностика состояния сальника при техобслуживании

Плановый осмотр набивного сальника во время ТО является обязательной процедурой для предупреждения внезапных отказов и дорогостоящих простоев оборудования. Основная цель диагностики – выявить признаки износа, повреждения или неправильной работы уплотнения до того, как они приведут к значительной утечке рабочей среды или повреждению вала.

Диагностика проводится комплексно и включает несколько ключевых этапов: визуальный осмотр состояния сальникового узла и прилегающих поверхностей, проверку герметичности (наличие и характер утечек), оценку степени подтяжки и равномерности сальниковой набивки, а также контроль температуры коробки сальника во время работы. Своевременное обнаружение проблем позволяет выполнить необходимую регулировку или замену набивки в плановом порядке.

Методы контроля и признаки неисправности

Визуальный осмотр начинают с поиска следов течи рабочей среды (масла, воды, пара, газа) вокруг сальника и по валу. Оценивают состояние поверхности вала в зоне контакта с набивкой на предмет наличия задиров, коррозии или эллипсности. Осматривают саму нажимную втулку (буксу) и сальниковую камеру на предмет трещин, коррозии или механических повреждений. Обязательно проверяют наличие и состояние всех элементов узла (прокладок, стопорных колец).

Тактильная проверка включает осторожное ощупывание корпуса сальниковой камеры при работающем оборудовании для оценки температуры (сильный нагрев указывает на чрезмерное трение). Проверяют равномерность затяжки гаек сальниковых болтов – они должны быть затянуты с одинаковым умеренным усилием, без перекосов. Легкое покачивание вала (если конструкция позволяет) может выявить чрезмерный износ втулок или подшипников, влияющий на работу сальника.

Критически важным является анализ характера утечки:

Незначительное просачивание (смачивание): Допустимо для многих типов сальников при пуске и в работе, выполняет функцию смазки.
Постоянная капельная утечка: Указывает на износ набивки, недостаточную затяжку или повреждение элементов.
Сильная струйная течь: Требует немедленной остановки оборудования для ремонта, сигнализирует о критическом износе или разрушении набивки/узла.
Отсутствие любой утечки: Может свидетельствовать о чрезмерной затяжке сальника, ведущей к перегреву и ускоренному износу вала и набивки.

При необходимости частичной разборки (например, для подтяжки или замены набивки) дополнительно оценивают:

Остаточную высоту набивки в камере (штангенциркулем) – сравнение с минимально допустимым значением.
Состояние извлеченных колец набивки: Затвердевание, потеря эластичности, истирание, расслоение, наличие глубоких борозд от вала или камеры.
Состояние поверхности вала под набивкой (визуально и на ощупь) на предмет задиров, рисок, коррозионных язв.
Износ посадочных поверхностей в сальниковой камере и на нажимной втулке.

Признак	Возможная причина	Степень критичности
Постоянная капельная утечка	Износ набивки, недостаточная затяжка, неровная поверхность вала	Средняя (требует внимания, планирования замены)
Сильная струйная течь	Разрушение набивки, повреждение вала, поломка деталей узла	Высокая (немедленная остановка и ремонт)
Сильный нагрев сальниковой камеры	Чрезмерная затяжка, отсутствие смазки, неподходящая набивка, биение вала	Высокая (риск возгорания, повреждения вала)
Заметная вибрация сальникового узла	Биение вала, износ подшипников, неравномерная затяжка	Средняя/Высокая (требует диагностики причины)
Набивка затвердела, рассыпается	Выработка ресурса, перегрев, химическая деградация	Высокая (необходима замена)

Методы проверки остаточного ресурса набивки

Визуальный осмотр через контрольные отверстия или при частичной разборке узла позволяет оценить степень износа: исследуются равномерность уплотнения, наличие расслоений, трещин или высыхания материала. Особое внимание уделяется участкам контакта с валом/штоком на предмет локальных повреждений или неравномерного износа.

Измерение усилия поджатия сальниковой коробки динамометрическим ключом сравнивается с паспортными значениями установки. Снижение усилия при сохранении герметичности указывает на усадку набивки. Одновременно фиксируется текущая глубина сальниковой камеры для расчета степени сжатия материала.

Косвенные методы диагностики

Контроль утечек: Фиксация увеличения допустимого капельного просачивания через лабиринтные канавки или дренаж.
Термография: Анализ температурных полей сальникового узла тепловизором для выявления локальных перегревов.
Вибрационный анализ: Рост вибрации вала в зоне установки набивки из-за потери демпфирующих свойств.

Метод	Параметры оценки	Критерии износа
Механическое тестирование	Усилие проворачивания вала	Увеличение момента трения >20% от номинала
Замер геометрии	Высота набивки после останова	Усадка >15% от первоначального размера

Применение эндскопов для внутреннего осмотра без демонтажа особенно эффективно в труднодоступных узлах. Комбинирование методов повышает точность прогноза: например, термография + замер момента вращения позволяет дифференцировать износ от перетяжки коробки.

Проблемы и риски при замене устаревших сальников

Неправильный подбор современных уплотнений под конкретные рабочие параметры (температура, давление, среда) ведет к ускоренному износу или мгновенному разрушению. Ошибки в определении размеров (особенно при переходе с набивных сальников на торцевые уплотнения) провоцируют протечки или перегрев оборудования.

Некорректный монтаж новых сальниковых систем, включая нарушение чистоты поверхностей вала, превышение усилия затяжки или неверную последовательность установки элементов, вызывает деформации, перекосы и преждевременные отказы. Отсутствие адаптации смежных узлов (например, системы охлаждения или смазки под требования современных уплотнений) создает критические нагрузки.

Ключевые риски и последствия

Технологическая несовместимость: Устаревшие посадочные места или валы не соответствуют геометрии новых сальников, требуя дорогостоящей механической обработки или замены деталей.
Остановки производства: Увеличение времени простоя оборудования из-за сложности демонтажа старых уплотнений (прикипание, деформация корпуса) или необходимости доработок.
Повышенный износ вала: Использование современных материалов с высокой абразивностью (например, карбид-кремниевые торцевые уплотнения) на изношенных валах без восстановления поверхности ускоряет разрушение вала.

Риск	Возможное последствие	Мера снижения
Нарушение герметичности при пуске	Утечки среды, экологические нарушения, простои	Тщательная приработка, контроль момента затяжки
Ошибки в выборе материала уплотнения	Химическая деградация сальника, загрязнение продукта	Анализ среды, сертификаты совместимости материалов
Неучёт вибраций и биений вала	Раскрытие уплотнительного контакта, вибрационное разрушение	Диагностика оборудования перед заменой, балансировка

Финансовые потери из-за покупки неподходящих уплотнений или повторных ремонтов.
Повреждение смежных агрегатов при утечках агрессивных сред (коррозия, размыв фундамента).
Рост травмоопасности при работе с химически активными средами из-за неконтролируемых протечек.

Технология извлечения отработанной набивки

Извлечение старой набивки начинается с полной остановки оборудования и сброса давления в системе. Обязательно перекрываются запорные вентили на подводящих трубопроводах, а подвижные части механизма фиксируются для предотвращения самопроизвольного смещения.

После демонтажа защитных кожухов и сальниковой камеры визуально оценивается состояние набивки. При наличии стопорных или прижимных втулок они аккуратно извлекаются с помощью съемников или монтажных крюков, избегая повреждения штока/вала.

Этапы удаления набивки

Разрыхление структуры: Специальным крюком или шилом последовательно разрыхляют уплотнительные кольца по всей глубине сальниковой коробки.
Послойное извлечение: Каждый фрагмент набивки удаляется пинцетом или зажимом. Прилипшие частицы предварительно смачиваются растворителем.
Контроль чистоты: После удаления материала внутреннюю полость продувают сжатым воздухом и протирают ветошью для устранения остатков.

При работе с агрессивными средами обязательна промывка камеры нейтрализующим раствором. Для глубоких сальниковых узлов применяют телескопические магниты или эндоскопический контроль.

Тип сложности	Инструменты	Особенности
Стандартный	Крюк, плоскогубцы	Ручное удаление колец целиком
Затвердевшая набивка	Скребок, растворитель	Предварительное размягчение химическими составами
Глубокое расположение	Гибкие экстракторы	Использование смотровых зеркал

Важно: При наличии графитовой или асбестовой набивки работы проводятся в респираторах. Извлеченные материалы утилизируются как промышленные отходы согласно экологическим нормативам.

Очистка камеры перед установкой новой набивки

Перед монтажом новой набивки сальника камера уплотнения требует тщательной очистки. Любые остатки старой набивки, механические частицы или загрязнения ухудшают герметичность и ускоряют износ нового уплотнения. Неполное удаление отложений приводит к перегреву и преждевременному выходу узла из строя.

Используйте специализированный инструмент (крюки, скребки с тупыми краями) для извлечения волокон старой набивки. Особое внимание уделите пазам и углам камеры – в этих зонах часто скапливаются затвердевшие фрагменты. Избегайте применения острых предметов, способных повредить зеркало штока или стенки камеры.

Ключевые этапы очистки

Механическое удаление: Аккуратно извлеките все слои старой набивки, включая разделительные кольца (если установлены).
Обезжиривание: Обработайте камеру растворителем (уайт-спирит, ацетон) для удаления масляных плёнок и мелких частиц.
Контроль поверхностей: Проверьте шток/вал на задиры, а стенки камеры – на коррозию и борозды. Шероховатости затрите мелкой наждачной бумагой (не применяйте на уплотняющих поверхностях!).
Финишная протирка: Удалите остатки абразива чистой ветошью без ворса, смоченной в растворителе.

Тип загрязнения	Метод удаления	Риски при игнорировании
Остатки волокон	Скребки, сжатый воздух	Неравномерное уплотнение, течь
Застывшая смазка	Термостойкие растворители	Снижение адгезии набивки
Ржавчина/окалина	Щётки из латунной проволоки	Абразивный износ штока

Важно: После очистки камера должна быть абсолютно сухой. Проверьте дренажные отверстия – их засор нарушает отвод утечек и вызывает коррозию. Используйте только совместимые с рабочей средой чистящие составы во избежание химического повреждения оборудования.

Сравнение набивных сальников и торцевых уплотнений

Набивной сальник представляет собой уплотнительное устройство, где эластичный материал (асбест, графит, тефлон) плотно набивается в камеру сальника вокруг вращающегося вала. Герметизация достигается за счет радиального сжатия набивки при затягивании сальниковой втулки, создающей трение о вал. Такая конструкция допускает незначительные утечки для смазки и охлаждения контактной зоны.

Торцевое уплотнение использует принцип прилегания двух плоских колец: одно закреплено на валу (вращающееся), другое – в корпусе (неподвижное). Точная шлифовка сопрягаемых поверхностей обеспечивает герметичный контакт при минимальном трении. Сила прижима создается пружинами или сильфонами, а зазор между кольцами заполнен смазочной пленкой, исключающей сухое трение.

Ключевые различия технологий

Критерий	Набивной сальник	Торцевое уплотнение
Герметичность	Допускает капельную утечку	Практически нулевая утечка
Трение и износ	Высокое трение о вал, износ вала и набивки	Минимальное трение, износ только уплотнительных колец
Обслуживание	Требует периодической подтяжки и замены набивки	Необслуживаемое в течение срока службы
Энергопотери	Высокие (до 10% мощности)	Низкие (1-3% мощности)
Стоимость	Низкая цена компонентов	Высокая начальная стоимость
Применение	Низконапорные агрегаты, загрязненные среды	Высокооборотные насосы, агрессивные/токсичные среды

Основные преимущества сальников:

Ремонтопригодность без демонтажа оборудования
Устойчивость к вибрациям и биениям вала
Работа с абразивными средами благодаря самоочищению утечкой

Главные достоинства торцевых уплотнений:

Отсутствие эксплуатационных утечек
Энергоэффективность за счет снижения трения
Длительный срок службы (до 5 лет)
Совместимость с вакуумными системами

Выбор технологии определяется требованиями к герметичности, условиями эксплуатации и экономическими факторами. Торцевые уплотнения доминируют в задачах с жесткими экологическими нормативами, тогда как сальники сохраняют актуальность для неприхотливого оборудования.

Экономические преимущества набивных решений

Набивные сальники обеспечивают значительную экономию на начальных затратах благодаря доступной стоимости самого материала. Сравнительно низкая цена сальниковой набивки, особенно стандартных типов вроде графитовой или асбестовой, делает их одним из самых бюджетных вариантов первичного уплотнения для широкого спектра оборудования.

Простота монтажа и обслуживания напрямую снижает эксплуатационные расходы. Установка и подтяжка набивки не требуют сложного инструмента или высокой квалификации персонала, что минимизирует время простоя и стоимость ремонтных работ. Возможность частичной замены изношенных участков без демонтажа всего узла дополнительно сокращает затраты на обслуживание.

Ключевые факторы экономии

Длительный ресурс: Правильно подобранная и смонтированная набивка работает годами без замены, снижая частоту закупок и затраты на запчасти.
Универсальность: Один тип набивки часто применим для разных агрегатов (насосы, вентили, мешалки), упрощая складской запас.
Снижение потерь: Эффективное уплотнение предотвращает утечки рабочих сред (вода, масло, химикаты), сокращая расходы на их восполнение и экологические издержки.

Аспект	Экономический эффект
Отсутствие необходимости в смазке/охлаждении	Экономия на системах подачи и контроле смазочных материалов
Ремонтопригодность	Замена только сальника, а всего вала/арматуры - дешевле ремонта механических уплотнений
Стойкость к загрязнениям	Меньше повреждений оборудования и простоев из-за абразивного износа

Комплексный эффект проявляется в снижении общей стоимости владения оборудованием. Минимизация затрат на приобретение, монтаж, обслуживание и ремонт при сохранении приемлемой герметичности делает набивку оптимальным решением для неагрессивных сред и умеренных параметров работы.

Типичные ошибки монтажа сальниковых набивок

Неправильный подбор набивки по параметрам рабочей среды (температура, давление, химический состав) приводит к ускоренному износу или разрушению уплотнения. Использование материала, не соответствующего характеристикам оборудования, вызывает протечки и сокращает межсервисный интервал.

Недостаточная или избыточная затяжка сальниковой камеры нарушает герметичность. Слабая затяжка провоцирует течь, а чрезмерное усилие вызывает перегрев, повышенное трение вала и быстрый износ набивки. Отсутствие равномерного распределения усилия по всем поджимным кольцам ведет к перекосу и локальному продавливанию уплотнения.

Распространенные недочеты при установке

Неправильная нарезка колец – использование тупого инструмента оставляет рваные края, а отклонение от угла 90° вызывает зазоры при стыковке
Установка цельного кольца без смещения стыков – совпадение швов в соседних кольцах создает прямые каналы для утечки среды
Загрязнение поверхностей – попадание абразивных частиц между валом и набивкой провоцирует задиры и нарушение геометрии

Ошибка	Последствие
Отсутствие смазки при монтаже	Повышенный стартовый износ, заедание вала
Игнорирование износа посадочных поверхностей	Невозможность обеспечения равномерного прилегания набивки
Повторное использование старых колец	Потеря упругих свойств материала, недостаточное уплотнение

Пренебрежение поэтапной подтяжкой после запуска оборудования не компенсирует первоначальную усадку набивки. Это вызывает снижение давления в сальнике и неизбежную протечку в течение первых часов эксплуатации.

Специфика работы с пищевыми средами

Использование набивных сальников в пищевой промышленности требует строгого соблюдения международных стандартов безопасности, таких как FDA (США) и EC 1935/2004 (ЕС). Материалы контактирующих с продукцией элементов должны исключать миграцию вредных веществ, сохранять нейтральность вкуса и запаха, а также обладать устойчивостью к агрессивным средам (кислотам, щелочам, жирам) при температурах до +150°C.

Критически важным является предотвращение микробиологического загрязнения: структура сальника должна исключать зазоры для накопления органических остатков. Применяются специализированные уплотнительные материалы – например, PTFE (тефлон) с пищевым допуском или фибры на основе арамида, пропитанные пищевыми смазками (NSF H1). Обязательна аттестация каждого компонента сальникового узла поставщиком.

Ключевые требования к сальникам для пищевых сред

Биологическая инертность: Отсутствие взаимодействия с белками, сахарами и ферментами.
Легкая санитарная обработка: Устойчивость к CIP-мойке (растворам каустика, азотной кислоты, перекиси водорода).
Сертификация материалов: Подтверждение соответствия стандартам FDA 21 CFR §177.1550 (PTFE) или EU 10/2011.

Фактор риска	Решение для пищевых сальников
Абсорбция сред	Применение негигроскопичных волокон (PTFE, арамид)
Коррозия узла	Использование коррозионностойких гильз (AISI 316L)
Износ при сухой работе	Смазки на основе силикона или минерального масла NSF H1

Монтаж выполняется с минимальным усилием поджатия для снижения трения и нагрева, что особенно критично при работе с термочувствительными продуктами (молоко, соки). Регламент ТО включает ежесменную визуальную проверку на наличие микроповреждений и замену сальника при первых признаках набухания или изменения цвета материала.

Химическая совместимость материалов с рабочими средами

Химическая стойкость материала набивки к рабочей среде – критический фактор надежности сальникового уплотнения. Несовместимость приводит к разбуханию, усадке, растрескиванию или растворению волокон, катастрофически снижая герметизирующие свойства и ресурс узла.

Выбор набивки требует тщательного анализа состава, температуры, давления и агрегатного состояния уплотняемой среды. Даже незначительные примеси или температурные колебания могут резко изменить реакцию материала, провоцируя коррозию, эрозию или потерю эластичности.

Ключевые аспекты совместимости

Основные риски при несовместимости:

Деградация материала: Набухание снижает плотность набивки, усадка увеличивает зазоры.
Ускоренный износ: Хрупкость или размягчение волокон усиливает абразивный износ вала/штока.
Загрязнение среды: Вымывание частиц набивки в технологический поток.
Коррозия металла: Агрессивные компоненты среды могут разъедать вал при контакте с поврежденной набивкой.

Распространенные материалы набивок и их устойчивость:

Материал набивки	Совместимые среды	Несовместимые среды
Графит (углеродное волокно)	Кислоты, щелочи, углеводороды, пар, горячие масла (до +500°C в инертной среде)	Сильные окислители (азотная кислота, перекись водорода), жидкий кислород
PTFE (тефлон)	Агрессивные химикаты, кислоты, щелочи, растворители (до +260°C)	Расплавы щелочных металлов, фтор (элемент)
Арамид (кевлар)	Нефтепродукты, пар, вода, умеренные химикаты (до +300°C)	Сильные кислоты, щелочи, окислители
Стекловолокно	Кислоты (кроме HF), масла, вода (до +250°C)	Щелочи, плавиковая кислота (HF)

Важные нюансы:

Температурный предел материала указан для совместимых сред; в агрессивных средах он снижается.
Пропитки (графитовая, PTFE) улучшают смазку и химическую стойкость основы, но имеют собственные ограничения.
Комбинированные набивки (например, арамид с графитом) используют синергию свойств разных материалов.

Области применения в насосном оборудовании

Набивные сальники активно используются в насосах для герметизации валов, предотвращая утечки перекачиваемых жидкостей или газов из корпуса оборудования. Они устанавливаются в сальниковых камерах, где уплотняющий материал плотно обжимает вращающийся вал, создавая регулируемый барьер для рабочей среды.

Эффективность сальниковой набивки напрямую влияет на безопасность эксплуатации, энергопотребление и ресурс насоса, так как неправильный подбор или износ материала ведет к протечкам или перегреву узла.

Ключевые сферы использования

Центробежные насосы: Уплотнение валов при перекачке воды, химических растворов, нефтепродуктов и суспензий в промышленных и коммунальных системах.
Поршневые насосы: Герметизация штоков в агрегатах высокого давления (буровое оборудование, гидропрессы).
Пищевые и фармацевтические насосы: Применение сальников с разрешенными материалами (графит, PTFE) для соблюдения санитарных норм.
Скважинные и дренажные насосы: Защита от попадания грунтовых вод и абразивных частиц в двигательный отсек.

Тип насоса	Особенности применения сальника
Химические насосы	Требуют стойких к агрессивным средам материалов (тефлон, арамид)
Высокооборотные насосы	Необходимы набивки с низким коэффициентом трения и системой охлаждения
Насосы для абразивных сред	Используют комбинированные сальники с защитными втулками для вала

Регулировка поджатия: Специальная гильза позволяет компенсировать износ набивки без остановки насоса.
Системы охлаждения/смазки: Лабиринтные уплотнения или подача чистой воды для снижения трения в высокотемпературных условиях.
Резервные уплотнения: Многослойная набивка создает несколько барьеров утечки для токсичных или дорогостоящих сред.

Использование в запорной арматуре

Набивной сальник обеспечивает герметизацию подвижных элементов запорной арматуры – штоков, шпинделей или валов, предотвращая утечку рабочей среды (жидкости, газа, пара) вдоль их оси. Конструктивно он размещается в сальниковой камере корпуса арматуры, где уплотнительный материал сжимается втулкой (или гайкой) при затяжке, создавая радиальное давление на подвижную часть. Это критически важно для безопасной эксплуатации систем под давлением.

Применение набивных сальников охватывает все основные типы запорной арматуры: задвижки, клапаны (включая запорные и регулирующие), шаровые и пробковые краны. Они эффективно работают в широком диапазоне давлений и температур, адаптируясь к специфике среды за счет выбора материала набивки – от традиционного асбеста до современных графитовых композиций, PTFE или арамидных волокон.

Ключевые аспекты применения

Регулировка герметичности: Подтяжка сальниковой гайки компенсирует естественный износ набивки без демонтажа арматуры.
Защита от коррозии: Изолирует шток от контакта с агрессивными средами, продлевая ресурс узла.
Универсальность установки: Совместимы с арматурой любых типоразмеров и присоединительных стандартов (фланцевые, муфтовые, приварные).

Тип арматуры	Особенности применения сальника
Задвижки	Герметизация клинового/шиберного штока при линейном перемещении. Требует плотной, износостойкой набивки.
Запорные клапаны	Уплотнение вращающегося шпинделя. Критична стойкость к вибрациям и перепадам давления.
Шаровые краны	Изоляция поворотного вала шара. Используются мягкие набивки (PTFE) для плавного хода.

Эксплуатационные требования включают периодическую проверку затяжки и своевременную замену набивки при потере эластичности или появлении течи. Неправильный монтаж (например, перекос втулки или превышение усилия затяжки) приводит к заклиниванию штока и ускоренному износу.

Уплотнение валов мешалок и миксеров

Набивной сальник представляет собой традиционное и широко применяемое уплотнительное устройство для вращающихся валов. Он состоит из корпуса (сальниковой камеры) и уплотнительного материала (сальниковой набивки), который сжимается по окружности вала специальной втулкой или гайкой для предотвращения утечек среды из оборудования.

Принцип работы основан на создании контролируемого трения между набивкой и валом: материал набивки деформируется под осевым давлением, заполняя зазоры и микродефекты поверхности, формируя барьер для рабочей жидкости или газа. Правильная регулировка усилия поджатия критична для баланса между герметичностью и износом вала.

Ключевые особенности применения сальников

Конструктивные элементы:

Корпус сальниковой камеры (интегрирован в корпус агрегата)
Сальниковая набивка (кольца из асбеста, графита, тефлона или комбинированных материалов)
Нажимная втулка с регулировочными болтами или гайкой
Защитная гильза (при необходимости)

Критерии выбора набивки:

Температура среды	Определяет термостойкость материала
Химическая агрессивность	Требует инертных материалов (например, PTFE)
Давление в аппарате	Влияет на плотность и количество колец набивки

Эксплуатационные требования:

Необходимость периодической подтяжки нажимного узла при износе набивки
Обязательное наличие смазки/охлаждения (через лубрикатор) для высокоскоростных валов
Контроль температуры в зоне уплотнения для предотвращения перегрева

Набивки для компрессоров высокого давления

Набивки для компрессоров высокого давления представляют собой специализированные уплотнительные материалы, обеспечивающие герметизацию подвижных элементов (штоков, валов) в условиях экстремальных нагрузок. Их основная задача – предотвращение утечек рабочих сред (газов, паров) при давлениях, часто превышающих 100 бар, и высоких скоростях перемещения узлов.

Эффективность таких набивок критична для безопасности, энергоэффективности и долговечности оборудования. Они должны сохранять упругость, износостойкость и низкий коэффициент трения при воздействии агрессивных сред, высоких температур (до +500°C и более в некоторых моделях) и значительных перепадов давления. Неправильный подбор приводит к повышенному износу, протечкам или заклиниванию вала.

Ключевые типы материалов и требования

Современные набивки для ВД-компрессоров изготавливаются из следующих материалов:

Углеродное волокно с пропитками (PTFE, графит): Основной выбор для большинства применений. Обладает выдающейся термостойкостью, низким трением и химической инертностью.
Арамидное волокно (кевлар): Применяется при очень высоких давлениях и скоростях благодаря исключительной прочности на разрыв и стойкости к истиранию.
Графитовая фольга/лента: Используется в чистом виде или как компонент композиций для температур свыше +450°C. Требует точной набивки и приработки.
Композитные материалы: Комбинации волокон (стекло, базальт, керамика) с термостойкими смазками и наполнителями для специфических условий.

Обязательные требования к набивкам ВД:

Минимальный коэффициент трения для снижения износа вала и энергопотерь.
Высокая термостойкость и теплопроводность для отвода тепла трения.
Химическая стойкость к сжимаемой среде (газу, маслу).
Упругость для компенсации износа и вибраций.
Низкая газопроницаемость даже под экстремальным давлением.

Особенности конструкции и монтажа

Набивка для ВД-компрессоров поставляется в виде:

Квадратные или прямоугольные шнуры: Стандартная форма для набивки в сальниковые камеры.
Прессованные кольца (наборы): Готовые комплекты колец разной конфигурации (часто с конусностью) для точной установки без подрезки.

Критичные аспекты монтажа:

Чистота поверхности вала и камеры сальника.
Точная подгонка длины колец (стыки в разбежку под 90°).
Поэтапное равномерное уплотнение каждого кольца специальным инструментом.
Контроль усилия затяжки сальниковой втулки (обычно требуется последующая подтяжка после приработки).

Фактор риска	Последствие при ошибке
Недостаточное уплотнение	Утечка газа/среды, потеря давления
Чрезмерная затяжка	Перегрев, ускоренный износ вала и набивки, заклинивание
Несовместимость материала	Разрушение набивки, химическая коррозия
Неправильная нарезка колец	Каналы для утечки, неравномерный износ

Эксплуатация требует мониторинга температуры сальникового узла и контроля за утечками. Современные системы иногда используют контролируемую небольшую "полезную" утечку для охлаждения и смазки. Регламент замены определяется условиями работы и рекомендациями производителя набивки.

Специализированные набивки для криогенных установок

Работа криогенных систем при экстремально низких температурах (до -269°C для жидкого гелия) предъявляет уникальные требования к уплотнительным материалам. Обычные сальниковые набивки теряют эластичность, становятся хрупкими и не обеспечивают герметичность в таких условиях.

Для эффективного уплотнения вращающихся валов, штоков арматуры и фланцевых соединений в криогенной технике применяются специализированные набивки. Их ключевая особенность – сохранение гибкости и упругих свойств в глубоком холоде, а также минимальная усадка при тепловых циклах.

Основные особенности и материалы

Криогенные набивки изготавливаются из материалов, демонстрирующих стабильность при сверхнизких температурах:

Фторопласт (PTFE): Модифицированный графитом или дисульфидом молибдена для улучшения теплопроводности и снижения трения. Сохраняет пластичность, химически инертен, имеет низкий коэффициент трения.
Углеродное волокно: Набивки на основе углеродного волокна, пропитанные PTFE или специальными смазками. Отличаются высокой прочностью, износостойкостью и низким коэффициентом теплового расширения.
Арамидное волокно (например, кевлар): Пропитанное PTFE или силиконовыми смазками, устойчивыми к холоду. Обеспечивает хорошее уплотнение и сопротивление истиранию.

Конструкция таких набивок часто включает:

Внутреннюю смазку, остающуюся эффективной при криотемпературах.
Усиленную структуру плетения для предотвращения выдавливания под давлением.
Минимальное тепловое расширение для сохранения плотности набивки в сальниковой камере.

Ключевые требования

Требование	Значение/Описание
Температурный диапазон	Устойчивость при температурах от комнатной до -269°C (жидкий гелий)
Герметичность	Предотвращение утечек криогенных жидкостей и газов (гелий, водород, азот, кислород)
Теплопроводность	Достаточная для отвода тепла от зоны трения и минимизации испарения хладагента
Износостойкость	Минимальный износ как набивки, так и уплотняемого вала/штока
Химическая инертность	Совместимость с криогенными средами (особенно с жидким кислородом)

Правильный подбор и монтаж криогенной набивки критически важны для безопасности (предотвращение образования взрывоопасных смесей при утечке кислорода или водорода), энергоэффективности (снижение потерь дорогостоящих хладагентов) и надежной длительной эксплуатации оборудования.

Модернизация устаревших сальниковых узлов

Замена традиционных набивных сальников современными решениями устраняет ключевые недостатки: высокое трение, частые подтяжки и утечки рабочей среды. Это снижает энергопотери на 15-30% и исключает регулярный останов оборудования для обслуживания. Переход особенно актуален для агрегатов с дорогостоящими или токсичными средами, где даже минимальные протечки недопустимы.

Современные альтернативы включают торцевые уплотнения, бессальниковые магнитные муфты и сильфонные компенсаторы. Эти конструкции обеспечивают герметичность через прижим полированных поверхностей (торцевые уплотнения) или полностью исключают контакт вала с уплотняемой средой (магнитные приводы). Для модернизации без замены оборудования применяют сальниковые набивки из терморасширенного графита или арамидных волокон, устойчивые к температурам до +600°C и агрессивным средам.

Ключевые этапы модернизации

Аудит существующих узлов: анализ рабочих параметров (температура, давление, скорость вращения), частоты обслуживания и истории отказов.
Выбор технологии:
- Торцевые уплотнения – для высокооборотных валов
- Магнитные муфты – для химически агрессивных сред
- Композитные набивки – при ограниченном бюджете модернизации
Адаптация посадочных мест: установка фланцевых адаптеров или расточка корпусов под новые уплотнения.
Внедрение системы мониторинга: датчики вибрации и температуры для прогнозирования износа.

Тип уплотнения	Срок службы	Экономия энергии
Набивной сальник (асбест)	3-6 месяцев	0%
Графитовая набивка	1-2 года	12-18%
Двойное торцевое уплотнение	5-8 лет	22-30%

Эффект от модернизации включает снижение эксплуатационных расходов на 40-60% за счет уменьшения затрат на смазочные материалы, ремонтные работы и утилизацию протечек. Для насосного оборудования дополнительным преимуществом становится повышение КПД агрегата и стабильности технологических процессов.

Нормативы безопасности при работе с набивками

Соблюдение нормативов безопасности при монтаже и обслуживании сальниковых набивок является обязательным условием предотвращения аварийных ситуаций. Нарушение правил может привести к разгерметизации оборудования, выбросу агрессивных сред, механическим травмам и термическим ожогам персонала.

Ключевые аспекты включают требования к квалификации персонала, применению средств индивидуальной защиты, подготовке рабочей зоны и контролю параметров оборудования. Особое внимание уделяется работе с вращающимися валами, системами под давлением и химически активными средами.

Основные требования безопасности

Персонал обязан пройти инструктаж по работе с конкретным типом набивки и оборудованием
Запрещено выполнение работ на функционирующем оборудовании без сброса давления и температуры
Обязательная блокировка вращающихся механизмов перед началом обслуживания
Контроль зазора сальниковой камеры согласно технической документации на оборудование

Использование средств индивидуальной защиты (СИЗ) является обязательным:

СИЗ	Назначение
Защитные очки	Предотвращение попадания частиц набивки и смазки в глаза
Термостойкие перчатки	Защита рук при работе с горячими узлами
Лицевой щиток	Защита лица при работе с химическими средами
Спецодежда	Предотвращение контакта кожи с агрессивными веществами

При работе с графитовыми и асбестосодержащими набивками требуется применение респираторов. Замена набивки производится только после полной остановки и охлаждения оборудования до допустимой температуры. Категорически запрещается использовать самодельные приспособления для запрессовки сальников.

Экологические требования к утилизации набивных материалов

Использованные набивные сальники представляют экологическую проблему из-за потенциального содержания опасных компонентов. Материалы основы (асбест, графит, PTFE, углеродное волокно, натуральные волокна) и пропитывающих составов (масла, смазки, противозадирные присадки, металлические частицы) могут загрязнять почву, воду и воздух при неправильном обращении. Асбестовая пыль, например, является канцерогеном, а нефтепродукты токсичны для живых организмов.

Законодательство РФ (ФЗ "Об отходах производства и потребления", СанПиНы) и международные нормы (Базельская конвенция, директивы ЕС) строго регламентируют обращение с такими отходами. Предприятия обязаны классифицировать отработанные сальники по классу опасности (чаще III-V, реже II при асбесте/тяжелых металлах), обеспечивать их сегрегацию, накопление в специальных маркированных емкостях и передачу лицензированным организациям для обезвреживания или утилизации. Нарушение влечет административную и уголовную ответственность.

Ключевые аспекты утилизации

Классификация отходов: Обязательное определение класса опасности (от II до V) в зависимости от состава сальника. Асбестсодержащие отходы требуют особого контроля.
Сбор и хранение: Герметичные, непроницаемые контейнеры с маркировкой, исключающие протечки и разнос пыли. Запрет смешивания с бытовым мусором.
Обезвреживание: Применение методов, нейтрализующих опасные свойства: высокотемпературное сжигание в спецпечах с системами очистки газов (для органики/нефтепродуктов), иммобилизация (для асбеста - цементирование, битумирование).
Переработка: Возможна для некоторых материалов: регенерация масел, измельчение и использование как наполнителя (при отсутствии загрязнителей), пиролиз для получения энергии.
Захоронение: Допустимо только для инертных остатков после обезвреживания на специальных полигонах для промышленных отходов соответствующего класса.

Ответственность производителя/пользователя: Предприятие обязано вести первичный учет отходов, разрабатывать ПНООЛР (Проект нормативов образования отходов и лимитов на их размещение), заключать договоры с лицензиатами и контролировать процесс утилизации. Приоритет отдается технологиям, минимизирующим захоронение.

Тенденции: Ужесточение норм по обращению с асбестом и нефтесодержащими отходами, развитие технологий глубокой переработки (особенно для синтетических волокон), рост спроса на биоразлагаемые сальниковые набивки (лен, джут) с упрощенной утилизацией.

Список источников

Информация о набивных сальниках получена из технической литературы и нормативных документов.

Основные источники включают специализированные издания и отраслевые стандарты.

ГОСТ 5152-84 "Набивки сальниковые асбестовые. Технические условия"
ГОСТ 6882-2017 "Набивки сальниковые из безасбестовых материалов"
API Standard 622 "Type Testing of Process Valve Packing for Fugitive Emissions"
Справочник конструктора-машиностроителя под ред. Анурьева В.И.
Исаев В.И. "Уплотнительная техника в машиностроении"
Техническая документация ведущих производителей уплотнений

Набивной сальник - определение и применение

Принцип герметизации подвижных соединений

Механизм работы

Ключевые компоненты сальникового узла

Конструктивные элементы узла

Виды уплотнительных материалов для сальников

Основные типы волокон и материалов

Асбестовая набивка: преимущества и ограничения

Ключевые аспекты применения

Графитовые сальниковые набивки: когда применять

Ключевые сферы применения

Тефлоновые уплотнения для агрессивных сред

Преимущества и особенности применения

Стекловолокно в сальниковых набивках

Преимущества и особенности стекловолокна в набивках

Сравнение термостойкости разных материалов

Ключевые температурные пределы

Методика замера зазоров под набивку

Процедура замера

Инструменты для установки сальниковой набивки

Основной набор инструментов

Подготовка штока или вала перед монтажом

Ключевые этапы подготовки

Технология нарезки колец сальника

Ключевые методы нарезки

Правила укладки колец в сальниковую камеру

Технология монтажа

Расчет необходимого количества колец

Формула расчета

Пример расчета

Способы уплотнения колец при укладке

Ключевые методы контроля уплотнения

Контроль усилия поджатия сальника

Методы контроля усилия поджатия

Рекомендуемые величины усилия

Последовательность подтяжки и эксплуатация

Использование сальников с пропиткой смазкой

Преимущества и особенности применения

Регулировка сальникового узла в процессе эксплуатации

Критерии корректной регулировки

Подтяжка сальников без остановки оборудования

Методика выполнения подтяжки

Симптомы недостаточного обжатия сальника

Ключевые признаки проблемы

Признаки избыточного сжатия уплотнения

Ключевые симптомы:

Утечки рабочей среды: допустимые нормы

Ключевые параметры норм

Опасность перегрева сальникового узла

Основные последствия перегрева:

Влияние вибрации на износ набивки

Ключевые последствия вибрационного воздействия

Теплоотвод от сальниковых камер

Ключевые методы оптимизации теплоотвода

Применение сальниковых втулок для защиты вала

Функциональные преимущества

Дополнительные устройства контроля герметичности

Основные типы контролирующих устройств

Диагностика состояния сальника при техобслуживании

Методы контроля и признаки неисправности

Методы проверки остаточного ресурса набивки

Косвенные методы диагностики

Проблемы и риски при замене устаревших сальников

Ключевые риски и последствия

Технология извлечения отработанной набивки

Этапы удаления набивки

Очистка камеры перед установкой новой набивки

Ключевые этапы очистки

Сравнение набивных сальников и торцевых уплотнений

Ключевые различия технологий

Экономические преимущества набивных решений

Ключевые факторы экономии

Типичные ошибки монтажа сальниковых набивок

Распространенные недочеты при установке

Специфика работы с пищевыми средами

Ключевые требования к сальникам для пищевых сред

Химическая совместимость материалов с рабочими средами

Ключевые аспекты совместимости

Области применения в насосном оборудовании

Ключевые сферы использования
