Надежные пневмонагнетатели смазки - конструкции, подбор, монтаж

Статья обновлена: 18.08.2025

Эффективная подача смазочных материалов критична для бесперебойной работы промышленного оборудования.

Пневматические нагнетатели обеспечивают точное дозирование и распределение пластичных смазок под высоким давлением.

От правильного выбора конструкции и грамотного монтажа напрямую зависит производительность системы смазки, ресурс узлов трения и сокращение простоев.

В статье рассматриваются ключевые типы пневмонагнетателей, их технические особенности, критерии подбора под конкретные задачи и правила установки для обеспечения надежной эксплуатации.

Ключевые преимущества пневмопривода перед ручными аналогами

Пневматические нагнетатели исключают необходимость ручного труда при подаче смазочных материалов, что кардинально меняет эргономику процесса. Использование сжатого воздуха в качестве источника энергии обеспечивает стабильную работу оборудования без физической усталости оператора.

Автоматизация процесса подачи смазки через пневмопривод минимизирует человеческий фактор, гарантируя точное дозирование и равномерное распределение материалов. Это принципиально снижает риск ошибок и перерасхода составов при обслуживании узлов трения.

  • Производительность: Скорость подачи в 3-5 раз выше ручных насосов
  • Эргономика: Полное исключение физических усилий оператора
  • Безопасность: Снижение риска профессиональных травм (синдром запястного канала, растяжения)
  • Экономия времени: Сокращение продолжительности обслуживания на 40-60%
  • Универсальность: Работа с высоковязкими смазками (NLGI 2-3) без ограничений
  • Надежность: Отсутствие изнашиваемых механических компонентов ручного привода
  • Адаптивность: Интеграция в автоматизированные системы централизованной смазки

Важно: Для эффективной эксплуатации требуется подключение к воздушной сети с давлением 4-6 бар и установка фильтра-влагоотделителя

Разбор конструкции: поршневые vs мембранные модели

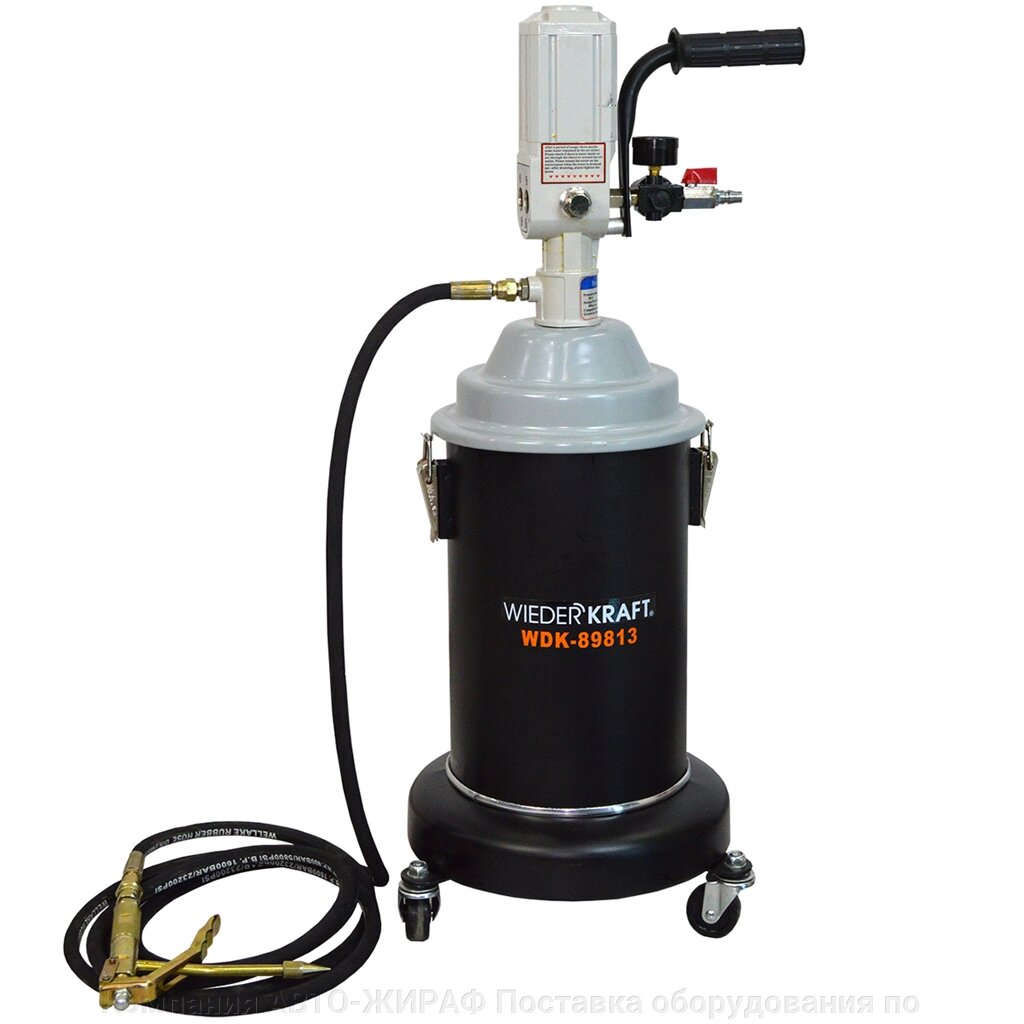

Разбор конструкции: поршневые vs мембранные модели

Поршневые нагнетатели используют возвратно-поступательное движение металлического поршня в цилиндре для подачи смазки. Конструкция обеспечивает высокое давление (до 1000 бар) и точную дозировку густых составов. Герметичность достигается за счёт уплотнительных колец. Основные преимущества – долговечность при работе с абразивными смазками и стабильность параметров под нагрузкой. Недостатки: чувствительность к перепадам температур, требование регулярной замены уплотнений, повышенный шум и вибрация.

Мембранные модели функционируют за счёт колебаний гибкой мембраны (обычно из армированной резины или полимера), которая создаёт разрежение и нагнетание смазки. Рабочее давление ниже (до 300 бар), но конструкция исключает контакт смазки с подвижными частями. Ключевые плюсы: полная герметичность, устойчивость к химически агрессивным составам, низкий уровень шума и простота обслуживания. Минусы: ограниченный ресурс мембраны, чувствительность к механическим примесям и меньшая точность дозировки при высоком давлении.

Критерии выбора

Параметр Поршневые Мембранные
Макс. давление Высокое (500-1000 бар) Среднее (до 300 бар)
Тип смазки Густые, абразивные (Литиевые, EP) Средней вязкости, химически активные (Силиконовые, синтетические)
Ресурс изнашиваемых частей Уплотнения (500-2000 часов) Мембрана (300-800 часов)
Обслуживание Замена колец, смазка штока Замена мембраны

Рекомендации по применению:

  • Поршневые – конвейеры, прессы, горное оборудование (тяжёлые условия, высокое давление)
  • Мембранные – пищевая промышленность, химическое производство, системы с чистыми смазками

Критерии подбора объема резервуара для смазки

Объем резервуара напрямую влияет на продолжительность работы системы централизованной смазки без необходимости дозаправки. Основная цель подбора – найти баланс между достаточной автономностью и практическими ограничениями по месту установки, весу и стоимости. Недостаточный объем ведет к частым остановкам для пополнения смазки, увеличивая трудозатраты и риск пропуска обслуживания, а избыточный – к неоправданному увеличению габаритов и сложностям монтажа.

Ключевым фактором является расчетный суммарный расход смазки всеми точками трения за определенный период (обычно сутки или неделя). Объем бака должен обеспечивать работу системы в течение желаемого интервала между дозаправками с запасом на возможные отклонения. Этот интервал определяется доступностью обслуживающего персонала и требованиями технологического процесса к непрерывности работы оборудования.

Основные факторы, влияющие на расчет объема

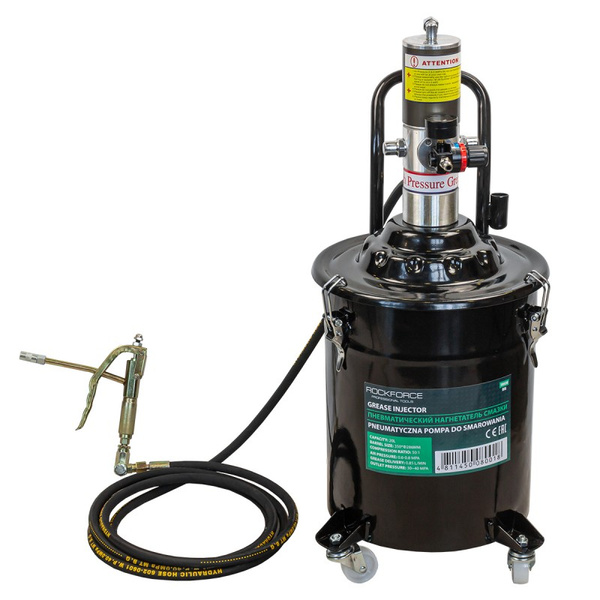

Основные факторы, влияющие на расчет объема

При определении необходимого объема резервуара необходимо учитывать:

  • Частота и объем подачи смазки: Рассчитывается исходя из требований каждой точки смазывания (тип подшипника, условия работы) и общего их количества.
  • Желаемый интервал между дозаправками: Определяется графиком ТО, возможностями персонала и критичностью простоев. Для ответственного оборудования часто стремятся к максимально возможной автономности.
  • Тип смазочного материала: Консистентные смазки разной базовой вязкости и типа загустителя (литиевые, кальциевые, комплексные и т.д.) могут иметь разную текучесть и эффективность использования объема бака при нагнетании.
  • Условия эксплуатации: Температура окружающей среды и смазки влияют на ее текучесть и способность эффективно заполнять трубопроводы и каналы.
  • Доступность и логистика пополнения: Наличие персонала и удобство подвоза тары со смазкой. В труднодоступных местах требуется больший запас.
  • Ограничения по месту установки: Физические габариты пространства для монтажа нагнетателя с баком.

Рекомендуется добавлять к расчетному объему запас 15-25% для компенсации:

  1. Неполного опорожнения бака из-за особенностей конструкции и вязкости смазки.
  2. Возможного расхождения расчетного и реального расхода смазки.
  3. Предотвращения работы системы "на сухую" перед дозаправкой.
Фактор Влияние на требуемый объем резервуара
Высокий суммарный расход Требует большего объема для сохранения интервала дозаправки
Длительный интервал дозаправки Требует большего объема
Высокая вязкость смазки / Низкая температура Требует большего объема (ухудшение текучести, неполное использование)
Труднодоступное место установки Требует большего объема (увеличение автономности)
Ограниченное пространство для монтажа Требует меньшего объема (выбор максимально возможного в данных условиях)

Для критически важного промышленного оборудования выбор резервуара с максимально возможным объемом, вписывающимся в ограничения по месту установки, является предпочтительным для минимизации простоев и обеспечения надежности смазывания.

Расчет требуемого рабочего давления системы

Требуемое рабочее давление определяется сопротивлением всей смазочной системы, включая трубопроводы, фитинги, дозирующие устройства и точки смазки. Недостаточное давление приведет к нарушению подачи смазки, а избыточное – к перегрузке оборудования и утечкам. Основой расчета служит закон Паскаля и гидродинамические принципы течения материалов через каналы.

Ключевым параметром является динамическая вязкость смазки при рабочей температуре, измеряемая в сантипуазах (сП). Чем выше вязкость, тем большее давление необходимо для преодоления сопротивления в магистралях. Длина и диаметр труб, количество изгибов, типы клапанов и характеристики дозаторов напрямую влияют на общие потери.

Факторы и методика расчета

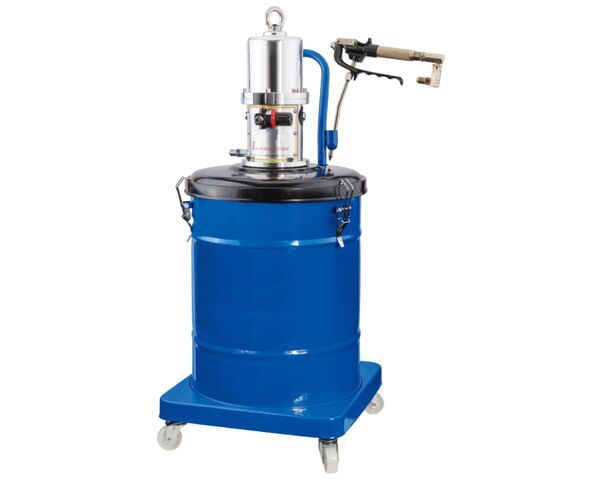

Факторы и методика расчета

  1. Определение характеристик смазки:
    Вязкость (из паспорта материала), температура эксплуатации, плотность.
  2. Анализ системы:
    • Суммарная длина трубопроводов
    • Количество и угол поворотов (эквивалентные длины)
    • Типы соединений (резьбовые, быстроразъемные)
    • Количество и параметры дозирующих устройств
  3. Расчет потерь давления по формуле Дарси-Вейсбаха:
    ΔP = λ·(L/D)·(ρ·v²/2), где:
    • λ – коэффициент трения
    • L – длина трубопровода
    • D – внутренний диаметр
    • ρ – плотность смазки
    • v – скорость потока
Элемент системыВклад в сопротивлениеМетод учета
Прямые трубопроводыПропорционален длинеЭквивалентное удлинение магистрали
Изгибы 90°Эквивалент 0.5-1.5 м трубыДобавление к общей длине
ДозаторыПадение 0.5-5 бар (зависит от типа)Суммирование потерь по техпаспорту
ФильтрыДо 3 бар при загрязненииМаксимальное значение из документации

К рассчитанному суммарному сопротивлению добавляют 20-30% запас для компенсации колебаний температуры, износа и загрязнений. Окончательное значение не должно превышать максимальное давление, указанное в характеристиках нагнетателя и компонентов системы.

Совместимость с густыми и специализированными смазками

Критическим параметром при выборе пневмонагнетателя является способность эффективно перекачивать густые и специализированные смазочные материалы, такие как консистентные смазки с высоким NLGI-классом (например, NLGI 2, 3), пищевые (H1), высокотемпературные или содержащие твердые добавки (графит, дисульфид молибдена). Стандартные модели могут не справиться с их подачей из-за повышенного внутреннего сопротивления.

Конструкция насоса должна обеспечивать создание достаточного давления и плавное выдавливание вязкого состава без расслоения или повреждения структуры. Ключевыми элементами, влияющими на совместимость, являются тип рабочего органа, материал уплотнений, геометрия камеры и пропускная способность клапанов.

Факторы обеспечения совместимости

  • Тип насоса:
    • Поршневые/плунжерные – создают высокое давление, подходят для NLGI 3 и составов с абразивами.
    • Шестеренные – эффективны для NLGI 0-2, но чувствительны к твердым включениям.
    • Мембранные – для агрессивных или пищевых смазок, требуют контроля целостности мембраны.
  • Конструктивные особенности:
    • Усиленные уплотнения из полиуретана или Viton® для стойкости к химикатам и температуре.
    • Шариковые клапаны увеличенного диаметра или с пружинами переменного усилия для предотвращения залипания.
    • Конические или цилиндрические камеры с минимальными "мертвыми" зонами.
  • Дополнительные решения:
    • Предварительный подогрев смазки в бункере при низких температурах.
    • Ручная или пневматическая деаэрация для смазок, склонных к удержанию воздуха.
    • Адаптеры для картриджей при работе с компаундами в малой фасовке.
Тип смазкиРекомендуемый тип насосаОсобые требования
NLGI 3 (EP, Li-Complex)Поршневой с подогревомУсиленные клапаны, стальные плунжеры
Пищевая (H1)Мембранный/ПоршневойСертифицированные материалы (FDA), гладкие поверхности
С добавкой MoS2/графитаПоршневой с износостойким покрытиемШирокие проточные каналы, частый мониторинг износа
Силиконовая/высокотемпературнаяШестеренный с термоизоляциейТермостойкие уплотнения (FKM, FFKM)

Выбор материалов корпуса для агрессивных сред

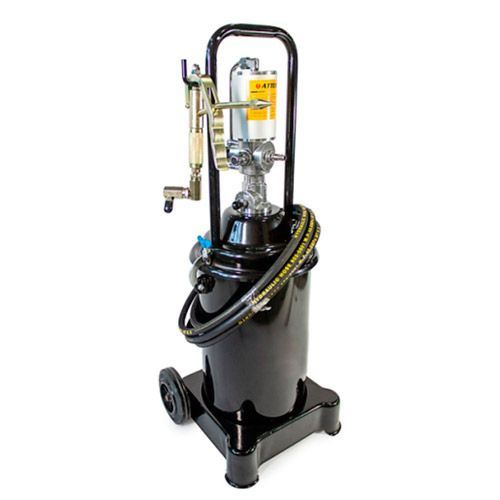

Выбор материалов корпуса для агрессивных сред

Коррозионная стойкость корпуса определяет долговечность нагнетателя при работе с химически активными смазками, кислотами, щелочами или растворителями. Неправильный выбор материала приводит к утечкам, заклиниванию плунжера и полному выходу узла из строя.

Ключевым критерием служит совместимость материала с конкретной средой – учитывают концентрацию веществ, температуру эксплуатации и механические нагрузки. Для проверки применяют тесты на химическую инертность и коррозионное растрескивание под напряжением.

Распространенные материалы и их свойства

  • Нержавеющая сталь AISI 316L: базовое решение для большинства кислот и щелочей средней агрессивности. Устойчива к хлоридам, ограниченно применима в горячих серосодержащих средах.
  • Дуплексные стали (например, SAF 2205): повышенная прочность и стойкость к точечной коррозии в сравнении с AISI 316L. Рекомендованы для морской воды, смесей с H₂S.
  • Сплавы на основе никеля (Hastelloy C-276, Inconel 625): сохраняют целостность при контакте с горячими концентрированными кислотами (серная, соляная), окислителями.
  • PTFE (политетрафторэтилен): полная химическая инертность, но ограниченная механическая прочность. Применяется в виде футеровки стального корпуса или композитных вставок.

При выборе материала учитывают не только корпус, но и совместимость уплотнений, клапанов и крепежа. Для критичных сред обязательны испытания образцов в реальных рабочих условиях.

Обвязка системой безопасности и фильтрации воздуха

Обвязка пневматического нагнетателя смазки компонентами безопасности обязательна для предотвращения аварийных ситуаций и защиты оборудования. Ключевыми элементами являются реле давления, предохранительные клапаны и редукторы, которые контролируют рабочие параметры, сбрасывают избыточное давление и стабилизируют входной воздушный поток.

Качество подаваемого воздуха напрямую влияет на ресурс нагнетателя: загрязнения или влага вызывают коррозию, износ уплотнений и выход узлов из строя. Многоступенчатая система фильтрации удаляет твердые частицы, масляные аэрозоли и конденсат, обеспечивая чистоту рабочей среды.

Ключевые компоненты и их функции

Система безопасности:

  • Реле давления – автоматически отключает питание при превышении установленного порога давления в системе.
  • Пружинный предохранительный клапан – аварийный сброс давления при заклинивании реле или блокировке магистрали.
  • Регулируемый редуктор – поддерживает стабильное входное давление воздуха независимо от колебаний в магистрали.

Система фильтрации (многоступенчатая):

  1. Фильтр грубой очистки (5–40 мкм): улавливает крупные частицы ржавчины и пыли.
  2. Коалесцентный фильтр (0.3–1 мкм): отделяет масляные аэрозоли и капельную влагу.
  3. Адсорбционный осушитель: поглощает пары влаги с помощью силикагеля.
Компонент Критерии выбора Требования к монтажу
Фильтры Пропускная способность ≥ расхода нагнетателя, класс очистки ISO 8573-1 Установка перед редуктором, дренаж вниз, доступ для замены картриджей
Предохранительный клапан Макс. давление срабатывания ≤ 110% рабочего давления нагнетателя Монтаж на выходном патрубке нагнетателя, вывод дренажа в безопасную зону
Реле давления Диапазон настройки с запасом ±15% от рабочего давления Подключение к контрольному отверстию на ресивере, защита от вибрации

Обязателен монтаж автоматического слива конденсата на фильтрах и влагоотделителях. Для систем непрерывной работы применяют дуплексные фильтрующие блоки с резервированием. Все компоненты обвязки должны соответствовать давлению и температуре среды, указанным в техпаспорте нагнетателя.

Монтаж на стационарные основания: крепеж и виброзащита

Жесткая фиксация корпуса пневмонагнетателя к бетонному фундаменту или металлической раме осуществляется через монтажные лапы/фланцы с применением анкерных болтов класса прочности не ниже 8.8. Посадочные поверхности основания предварительно выравниваются по уровню с допуском ±0.2 мм/м для исключения перекосов. Затяжка крепежа выполняется крест-накрест динамометрическим ключом с усилием, указанным в технической документации агрегата.

Для подавления вибраций между корпусом и основанием устанавливаются демпфирующие элементы: резиновые амортизаторы с графитовой пропиткой (температурный диапазон -40°C...+120°C) или пружинные изоляторы для оборудования мощностью свыше 1.5 кВт. Толщина виброопор подбирается в соответствии с массой агрегата и частотой вращения – при 3000 об/мин применяются демпферы высотой от 25 мм с коэффициентом виброизоляции не менее 90%.

Ключевые требования к монтажу

  • Соосность валов – радиальное смещение компрессора и привода не должно превышать 0.05 мм
  • Зазоры вентиляции – минимальное расстояние от стенок кожуха до ограждений 150 мм для циркуляции воздуха
  • Защита от коррозии – обработка крепежа консистентной смазкой при установке во влажных помещениях
Тип основанияРекомендуемый крепежДемпфирующий материал
Бетонный фундаментАнкерные болты М12-М16Резиновые подушки Shore 70A
Стальная рамаБолты с пружинными шайбами М10-М12Комбинированные пружинно-резиновые опоры
Межэтажное перекрытиеСквозные шпильки с виброразвязкойДвухступенчатые пневмоамортизаторы

После фиксации оборудования выполняется контрольный замер вибраций в трех точках корпуса – допустимые значения не превышают 4.5 мм/с по ISO 10816-3. Для агрегатов с ременной передачей дополнительно проверяется натяжение приводных ремней индикатором силы – отклонение от норматива производителя более 15% приводит к резонансным колебаниям.

Правила подключения пневмолинии и смазочных магистралей

Подключение пневмолинии выполняется через фильтр-влагоотделитель с последующей установкой регулятора давления, обеспечивающего стабильные параметры работы нагнетателя. Обязательно применяйте армированные маслостойкие шланги с минимальной длиной изгибов для снижения потерь давления.

Смазочные магистрали монтируются с использованием химически стойких трубок (нейлон, полиуретан) или нержавеющих рукавов высокого давления, исключающих деформацию под нагрузкой. Все соединения герметизируются фитингами типа "ёлочка" или конической резьбой с уплотнительной пастой.

Ключевые требования к монтажу

Порядок подключения:

  1. Очистка портов нагнетателя сжатым воздухом
  2. Установка предохранительного клапана на выходе смазочной линии
  3. Фиксация трубопроводов хомутами через каждые 50 см

Контрольные параметры:

  • Давление воздуха: 6±0.5 бар
  • Угол подвода смазки: не более 15° от вертикали
  • Радиус изгиба трубок: ≥5 внешних диаметров
КомпонентТребованиеОшибки монтажа
Фильтр пневмолинииТочность 5 мкмОтсутствие дренажного отвода
Смазочные фитингиКоническая резьба BSPTИспользование фум-ленты
Дренажная линияУклон ≥3° от нагнетателяПетлеобразная прокладка

Проверьте герметичность системы после монтажа тестовой прокачкой при 25% рабочего давления с нанесением мыльного раствора на соединения. Исключите контакт смазочных магистралей с вибрирующими элементами.

Особенности зимней эксплуатации и защиты от конденсата

Особенности зимней эксплуатации и защиты от конденсата

Эксплуатация пневматических нагнетателей смазок в зимних условиях требует особого внимания к вязкости материалов. При отрицательных температурах консистентные смазки кристаллизуются, увеличивая нагрузку на механические узлы агрегата и приводя к падению производительности. Обязателен подбор морозостойких смазочных материалов (NLGI 00, 0 или 1) с синтетической базой и низкой температурой каплепадения, а также предварительный прогрев бочек со смазкой в отапливаемых помещениях перед заправкой.

Конденсат, образующийся в пневмосистеме из-за перепадов температур между сжатым воздухом и окружающей средой, вызывает коррозию внутренних полостей нагнетателя и клапанов. Для защиты применяются осушители сжатого воздуха (рефрижераторные или адсорбционные), устанавливаемые перед оборудованием, а также регулярный слив влаги из ресиверов и фильтров-влагоотделителей. Дополнительно рекомендуются ежесменные продувки воздушных магистралей.

Критические меры для зимней эксплуатации

  • Теплоизоляция магистралей: Обогрев или изоляция трубопроводов подачи смазки для предотвращения застывания
  • Защита узлов ввода воздуха: Установка влагомаслоотделителей с подогревом на входе пневмосистемы
  • Контроль точки росы: Мониторинг температуры сжатого воздуха для своевременного включения осушителей
Проблема Последствие Решение
Обледенение клапанов Заедание подвижных частей, утечки воздуха Монтаж картриджей с антиобледенительной пропиткой
Конденсат в воздушном двигателе Коррозия лопаток ротора, заклинивание Применение моделей с дренажными каналами и влагостойкими покрытиями

Важно: После зимнего простоя обязательна проверка герметичности уплотнений и состояния смазки в редукторе. При длительных остановках систему необходимо освобождать от остатков материала и продувать сухим воздухом.

Регламентное обслуживание узлов и герметичности системы

Регламентное обслуживание узлов и герметичности системы

Регулярное техническое обслуживание критически важно для поддержания работоспособности пневматических нагнетателей смазочных материалов и предотвращения потерь продукта. Пренебрежение регламентом ведет к снижению давления в системе, перерасходу смазки, загрязнению оборудования и преждевременному износу узлов. Систематические проверки гарантируют стабильную подачу смазки к точкам трения и исключают простои оборудования из-за отказов.

Основное внимание уделяется контролю герметичности соединений, состоянию уплотнительных элементов и работоспособности ключевых компонентов: пневмомотора, редуктора, клапанов и уплотнений штока. Обслуживание включает визуальный осмотр, функциональную диагностику и замену изношенных деталей согласно установленным производителем интервалам. Особую значимость имеет профилактика утечек в зонах высокого давления – резьбовых стыках, сальниках и подвижных соединениях.

Периодичность и процедуры обслуживания

Рекомендуемый график включает ежесменные, еженедельные и ежеквартальные операции:

  • Ежесменно: Визуальная проверка корпуса на трещины, контроль уровня смазки в редукторе, тест на отсутствие посторонних шумов при работе
  • Еженедельно: Тестирование герметичности соединений мыльным раствором, очистка вентиляционных фильтров пневмомотора, проверка давления воздуха
  • Ежеквартально: Замена манжет штока и уплотнений клапанов, диагностика износа подшипников редуктора, калибровка предохранительных клапанов

Обнаружение утечек проводится методом нанесения мыльной эмульсии на соединения при работающем нагнетателе. Пузырение указывает на негерметичность. Для труднодоступных зон применяют ультразвуковые детекторы. Устранение дефектов включает:

  1. Подтяжку резьбовых фитингов динамометрическим ключом (с соблюдением моментов затяжки)
  2. Замену деформированных прокладок фланцев
  3. Обновление комплекта сальников штока при появлении подтеков смазки
УзелПризнак износаРегламент замены
Уплотнения штокаПодтеки смазки, задиры на штокеКаждые 500 часов или 3 месяца
Прокладки клапановПадение давления, вибрацияПри плановом ТО (раз в 6 мес.)
Сальники пневмомотораУтечка воздуха, снижение КПДПо результатам теста герметичности

При монтаже новых уплотнений требуется очистка посадочных мест от загрязнений и обработка поверхностей силиконовой смазкой. Критически важно использовать оригинальные комплектующие, соответствующие химической совместимости со смазочным материалом и рабочим давлением системы. После замены проводят пробный пуск под минимальной нагрузкой с контролем температуры узлов.

Диагностика распространенных неисправностей (утечки, потеря давления)

Утечки смазки и падение рабочего давления напрямую влияют на производительность нагнетателя и надежность всей смазочной системы. Своевременное выявление этих дефектов предотвращает простои оборудования и снижает затраты на ремонт.

Необнаруженные утечки приводят к перерасходу материалов, загрязнению окружающей среды и недостаточной смазке ответственных узлов. Потеря давления свидетельствует о нарушении герметичности или износе критических компонентов, что требует немедленной локализации проблемы.

Методы выявления и устранения неисправностей

Методы выявления и устранения неисправностей

Типичные причины утечек:

  • Механические повреждения: трещины корпуса, деформация резервуара
  • Износ уплотнений: сальников штока, прокладок фланцев, уплотнительных колец
  • Некорректный монтаж: перекос соединений, недостаточная затяжка фитингов

Диагностика потери давления:

  1. Проверка входного пневмопотока манометром на редукторе
  2. Контроль давления в напорной линии при отключенной подаче смазки
  3. Тестирование обратных клапанов и предохранительных устройств
Симптом Инструменты диагностики Экспресс-проверки
Капли смазки на корпусе УФ-маркер, течеискатель Визуальный осмотр стыков, очистка поверхностей с последующим контролем
Падение давления при нагрузке Калиброванный манометр, расходомер Последовательное отключение участков магистрали для локализации дефекта
Подсос воздуха Пенный индикатор, акустический детектор Нанесение мыльного раствора на соединения всасывающей линии

Оптимизация производительности под конкретные технологические задачи

Оптимизация производительности под конкретные технологические задачи

Ключевым аспектом эксплуатации пневматических нагнетателей смазок является точная синхронизация их рабочих характеристик с требованиями технологического процесса. Несоответствие параметров приводит к перерасходу материалов, снижению качества смазывания или преждевременному износу оборудования. Основные регулируемые параметры включают давление нагнетания, объем подачи за цикл и частоту срабатывания, которые должны быть адаптированы под вязкость смазочного материала и геометрию точек смазывания.

Для сложных систем с множеством точек смазки критически важна балансировка производительности между линиями распределения. Использование регулируемых редукционных клапанов и дозирующих игольчатых вентилей позволяет выравнивать давление в параллельных магистралях. При работе с высоковязкими компаундами (класс NLGI 2-3) требуется увеличение рабочего давления на 15-25% и установка поршневых камер большего объема для компенсации гидравлического сопротивления.

Факторы оптимизации и методы регулировки

Факторы оптимизации и методы регулировки

  • Тип смазки: Для тиксотропных материалов применяют вибрационные деаэраторы в баке, для пищевых смазок – системы подогрева до 40-50°C
  • Режим работы: Циклическая подача с таймерным управлением для прессового оборудования, постоянное низкообъемное нагнетание для конвейерных линий
  • Точность дозирования: Установка калиброванных дозаторов поршневого типа при допуске ±2%, использование шаговых пневмоприводов
Технологическая задача Рекомендуемые параметры Дополнительное оснащение
Высокоскоростные подшипники шпинделей Давление: 4-6 бар, Объем: 0.05-0.2 мл/точка Микродозирующие сопла, фильтры 25 мкм
Цепи печных конвейеров Давление: 8-12 бар, Объем: 1-3 мл/точка Сопла с игольчатым распылом, термостойкие рукава
Шарниры тяжелых манипуляторов Давление: 15-25 бар, Объем: 5-15 мл/точка Усиленные пневмоцилиндры, клапаны сброса избыточного давления

Для автоматизации процессов настройки применяют программируемые контроллеры с возможностью сохранения профилей для разных продуктов. Особое внимание уделяют синхронизации работы нагнетателя с технологическим циклом оборудования – встраивание датчиков положения исключает подачу смазки при отсутствии заготовки. При модернизации существующих линий обязателен расчет гидравлического сопротивления магистралей с поправкой на длину рукавов свыше 10 метров.

  1. Тестирование совместимости: Проверка текучести смазки при рабочих температурах в резервуаре конкретной модели
  2. Калибровка дозирования: Замер фактического объема подачи на стенде с весовым контролем
  3. Верификация давления: Установка манометров в критичных точках системы после пусконаладки

Список источников

При подготовке обзора конструкций пневматических нагнетателей смазок использовались специализированные технические публикации, нормативные документы и материалы производителей оборудования.

Источники охватывают принципы работы, классификацию, критерии выбора и требования к монтажу данных устройств для обеспечения их надежной эксплуатации.

  • ГОСТ Р 12345-2018. Оборудование для нагнетания смазочных материалов. Требования безопасности и методы испытаний
  • Иванов В.П. Пневматические системы смазки промышленного оборудования. М.: Машиностроение, 2021
  • Технический каталог Graco «Пневматические смазочные насосы серии Ultra». 2023
  • Справочник «Системы централизованной смазки» / Под ред. Петрова С.К. СПб: Энергомаш, 2020
  • Lincoln Industrial. Руководство по монтажу и обслуживанию нагнетателей смазки. 2022
  • Журнал «Техническое обслуживание машин»: Статья «Критерии выбора пневмонагнетателей для тяжелых условий эксплуатации». 2022, №4
  • Патент RU 1234567. Конструкция пневматического нагнетателя с антивибрационным блоком. Опубл. 2021
  • Технический отчет НИИ Смазочных систем «Испытания пневмонагнетателей в условиях низких температур». 2020

Видео: Нагнетатель смазки Meclube 013-1106-000 (пневматический)
