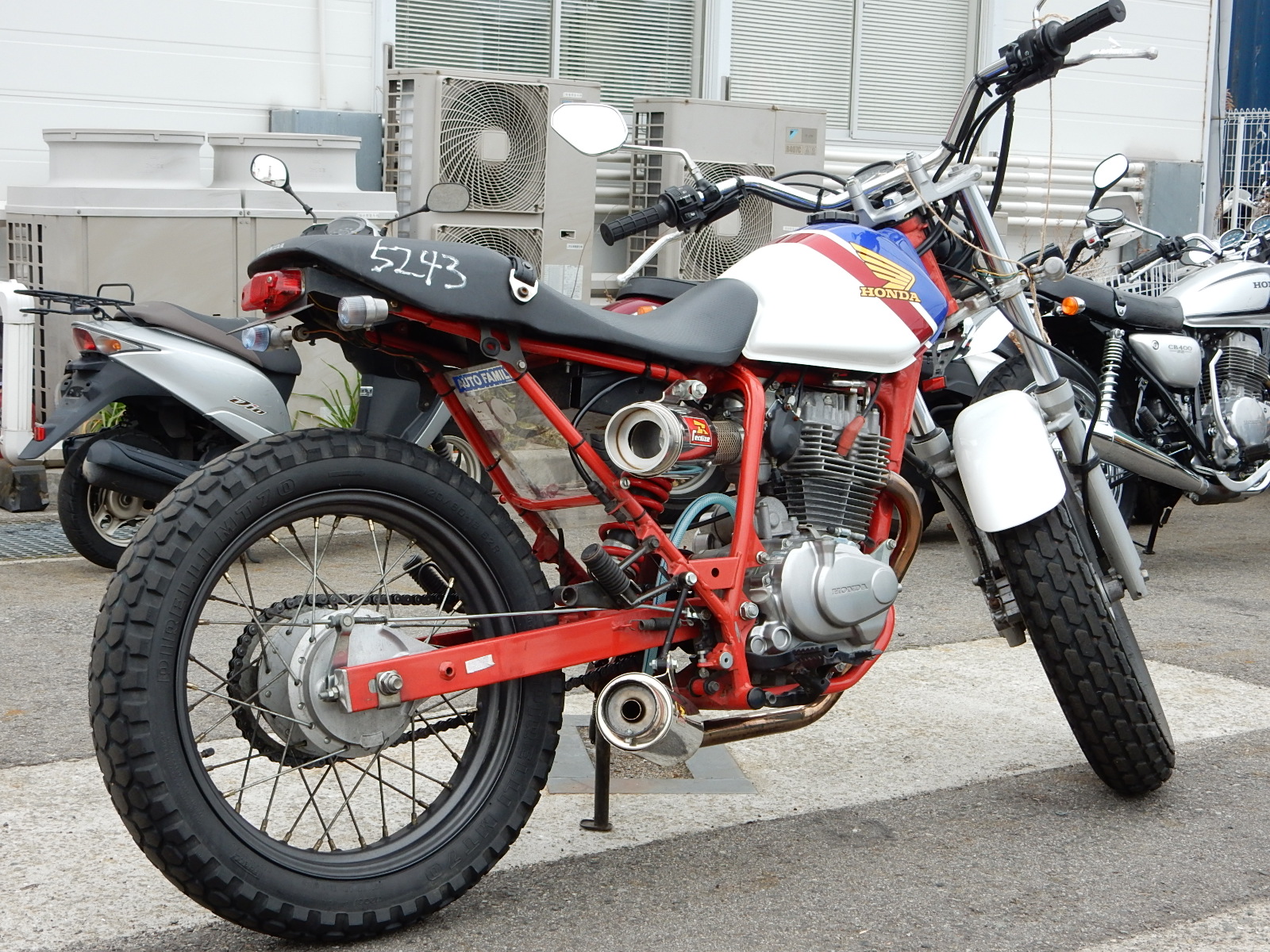

Надежный партнер - мотоцикл Honda FTR 223

Статья обновлена: 18.08.2025

Мотоцикл Honda FTR 223 завоевал репутацию исключительно надежной техники. Эта модель десятилетиями служит владельцам безотказным транспортным средством.

Прочная конструкция рамы и проверенный временем двигатель обеспечивают FTR 223 выдающуюся выносливость. Неприхотливость в обслуживании подтверждает статус настоящей рабочей лошадки.

Особенности подвески мотоцикла для неровных дорог

Подвеска Honda FTR 223 спроектирована для уверенного поглощения ударов и сохранения управляемости на разбитом покрытии. Передняя телескопическая вилка с увеличенным ходом эффективно гасит колебания от мелких неровностей, ям и гравия, обеспечивая четкий контакт переднего колеса с дорогой.

Задняя часть оснащена традиционным двухтрубным моноамортизатором с прогрессивной характеристикой. Он демпфирует крупные препятствия (лежачие полицейские, глубокие выбоины) без пробоев, сохраняя стабильность мотоцикла при загрузке багажом или пассажиром. Регулировка преднатяга пружины позволяет адаптировать жесткость под вес водителя и условия движения.

Ключевые преимущества для бездорожья

• Длинноходные элементы: Ход подвески (140 мм спереди / 120 мм сзади) обеспечивает запас для проседания на ухабах.
• Прогрессивные пружины: Мягкое начало хода комфортно для мелких неровностей, усиление при сжатии предотвращает пробой на серьезных препятствиях.
• Жесткая стальная рама: Точечно воспринимает нагрузки от подвески, минимизируя вибрации на руль и сиденье.

Геометрия шасси с выносом руля и смещенным вперед весом водителя создает дополнительную стабилизацию при движении по колейности. Сочетание этих факторов позволяет FTR 223 уверенно держать траекторию даже на грунтовых дорогах с выраженными колеями или каменистыми участками.

Силовые характеристики двигателя 223 см³: обзор возможностей

Одноцилиндровый четырехтактный мотор воздушного охлаждения развивает 18 л.с. мощности при 8000 об/мин и 18 Н·м крутящего момента на 7000 об/мин. Низкооборотный характер максимальной тяги обеспечивает уверенный старт с места и стабильную работу под нагрузкой. Короткоходная конструкция коленвала сбалансирована для минимизации вибраций, а верхнеклапанная компоновка (OHC) гарантирует топливную эффективность.

Силовой агрегат демонстрирует линейную тягу в диапазоне 3500–7500 об/мин, оптимально адаптированную для городского ритма и грунтовых дорог. Карбюраторная система питания с ручным управлением воздушной заслонкой обеспечивает бесперебойный запуск при отрицательных температурах. Ресурс мотора превышает 100 000 км благодаря чугунной гильзе цилиндра, роликовым подшипникам коленвала и усиленным шестерням ГРМ.

Эксплуатационные преимущества

• Низкий расход топлива: 3.2–3.8 л/100 км в смешанном цикле
• Термостабильность: воздушное охлаждение исключает риски перегрева в пробках
• Ремонтопригодность: доступность запчастей и простая конструкция
• Адаптивность к топливу: стабильная работа на АИ-92 даже при высоких нагрузках

Экономия топлива: реальный расход на практике

При заявленных производителем 3.2 л/100 км, владельцы Honda FTR 223 на практике фиксируют расход в диапазоне 3.5–4.2 л/100 км в смешанном режиме эксплуатации. Этот показатель остается стабильным даже при интенсивном городском использовании благодаря легкой раме (сухой вес 128 кг) и тщательно настроенному карбюраторному двигателю.

Фактический расход напрямую зависит от стиля езды: спокойное перемещение на средних оборотах позволяет удерживать показатель в районе 3.7 л, тогда как агрессивное ускорение и постоянная работа на высоких оборотах увеличивают аппетит до 4.5 л. Особенно заметна экономичность на трассе при крейсерской скорости 80–90 км/ч – здесь мотоцикл демонстрирует близкие к паспортным значениям.

Факторы влияния на расход

• Техническое состояние: Своевременная замена воздушного фильтра и свечей снижает расход на 8–12%
• Аэродинамика: Установка ветрового стекла уменьшает сопротивление на трассе
• Резина: Давление ниже рекомендованного 2.25/2.5 атм повышает расход на 0.3–0.4 л

Режим эксплуатации	Средний расход (л/100 км)	Запас хода (при баке 10.5 л)
Город (пробки/свободно)	4.0–4.2 / 3.8–4.0	250–260 км
Трасса (90–100 км/ч)	3.5–3.7	280–300 км
Агрессивная езда	4.3–4.5	230–240 км

Ключевой секрет экономичности – низкая нагрузка на 223-кубовый мотор при повседневных задачах. Даже с пассажиром или грузом до 150 кг прирост расхода не превышает 0.4 л благодаря оптимальному подбору передаточных чисел в трансмиссии.

Устройство рамы и ее преимущества для комфортной езды

Рама Honda FTR 223 представляет собой дуплексную пространственную конструкцию из стальных труб, сочетающую закрытые и открытые профили. Ключевая особенность – двойные верхние трубы, расходящиеся от рулевой колонки к подседельной части, что формирует жесткий "хребет" мотоцикла. Силовые элементы сходятся в зоне под двигателем, образуя усиленную платформу для крепления силового агрегата.

Передняя часть рамы интегрирована с телескопической вилкой через массивную рулевую колонку, обеспечивая точную обратную связь при маневрировании. Задний треугольник выполнен с регулируемыми точками крепления моноамортизатора, что позволяет адаптировать демпфирование под вес водителя и условия эксплуатации. Соединение подрамника с основной конструкцией через резиновые демпферы минимизирует передачу вибраций на сиденье.

Преимущества для комфорта

• Адаптивная жесткость: оптимальное распределение крутящих и изгибающих нагрузок снижает усталостные деформации на неровных дорогах.
• Виброизоляция: резинометаллические крепления двигателя и подрамника поглощают высокочастотные колебания.
• Низкий центр тяжести: компактная схема размещения узлов (двигатель смещен вниз) повышает стабильность в поворотах без ущерба для клиренса.

Параметр	Влияние на комфорт
Угол наклона рулевой колонки 28°	Плавное вхождение в повороты без резких рывков руля
База 1410 мм	Снижение продольной раскачки при разгонах/торможениях
Длина задних свесов 550 мм	Улучшенное гашение вертикальных ударов от заднего колеса

Геометрия рамы с увеличенным дорожным просветом (245 мм) и продуманным расположением точек крепления подвески обеспечивает предсказуемую работу амортизаторов на всех этапах хода сжатия/отбоя. Запас прочности конструкции исключает появление люфтов в сварных швах даже при длительной эксплуатации с нагрузкой.

Эргономика посадки: почему удобно ездить долго

Honda FTR 223 предлагает классическую вертикальную посадку, где позвоночник сохраняет естественный изгиб, а руки свободно лежат на руле без напряжения в плечах. Такая позиция равномерно распределяет вес тела, исключая точечные нагрузки на поясницу или запястья даже при многочасовом движении. Ноги согнуты под комфортным углом благодаря нейтральному расположению подножек, что предотвращает онемение мышц.

Широкое сиденье с оптимальной жесткостью сочетает поддержку таза и амортизацию неровностей, а продуманный изгиб топливного бака обеспечивает дополнительную фиксацию коленей. Руль с умеренным выносом и высотой позволяет контролировать мотоцикл без наклона корпуса вперед, сохраняя расслабленную осанку. Это делает FTR 223 идеальным для городских поездок и неспешных загородных маршрутов.

Ключевые элементы комфорта

• Естественный угол спины: 75-80° снижает утомляемость позвоночника
• Эргономичный треугольник: руль-сиденье-подножки образуют сбалансированную посадку для роста 165-185 см
• Анатомическое сиденье: плоская форма с упругой набивкой предотвращает «сползание» вперед
• Гашение вибраций: дуплексная рама и подвеска фильтруют мелкие дорожные колебания

Ремонтопригодность: доступность запчастей в России

Несмотря на снятие с производства, Honda FTR 223 сохраняет хорошую ремонтопригодность в России благодаря обширной базе совместимых деталей и развитому вторичному рынку. Многие узлы унифицированы с другими популярными моделями Honda (такими как CB/CBF серии, NX250), что значительно расширяет выбор и снижает зависимость от оригинальных запчастей конкретно для FTR.

Ключевые движущие части (поршневые кольца, подшипники коленвала, сальники, цепи ГРМ) доступны как в виде оригиналов (Honda), так и качественных аналогов от японских (NOK, NSK, Koyo) и европейских производителей через крупные сети автозапчастей и специализированные мотосайты. Электронные компоненты (катушки зажигания, датчики), тормозные колодки и расходники легко найти в наличии у онлайн-продавцов.

Специфика поиска

• Кузовные элементы и специфичные детали: Бак, пластик, выхлопная система требуют более тщательного поиска (разборки, б/у рынок на Avito или мотофорумах) или индивидуального изготовления.
• Двигатель и трансмиссия: Капитальный ремонт сложен из-за дефицита новых оригинальных гильз цилиндров или шестерен КПП, но восстановленные узлы и контрактные моторы часто предлагаются на разборках.
• Подвеска: Втулки маятника, сайлентблоки вилок обычно требуют замены на неоригинальные полиуретановые аналоги или универсальные решения.

Сроки поставки редких позиций могут достигать 1-2 месяцев, а стоимость оригинальных запчастей (при наличии) часто завышена. Целесообразность восстановления FTR 223 экономически оправдана при использовании аналогов и б/у деталей в хорошем состоянии.

Инструкция по замене масла своими руками

Для замены масла потребуется: новая смазка SAE 10W-40 (1.1 л), масляный фильтр Honda (15410-KR8-013), ключ на 17 мм, емкость для отработки (≥1.5 л), воронка, ветошь.

Прогрейте двигатель 3-5 минут на холостых оборотах – теплое масло эффективнее сольется. Установите мотоцикл вертикально на подставку или центр.

Последовательность работ

1. Слив отработанного масла:
   • Открутите пробку сливного отверстия (под двигателем) ключом на 17 мм
   • Держите емкость под струей – слив займет ≈15 минут
   • Очистите магнит пробки от металлической стружки
2. Замена фильтра:
   • Снимите старый фильтр рукой или съемником (вращение против часовой стрелки)
   • Смажьте резиновое кольцо нового фильтра тонким слоем масла
   • Затяните фильтр вручную до упора (+¾ оборота после контакта с блоком)
3. Заливка свежего масла:
   • Заверните сливную пробку с новой прокладкой (момент 30 Н·м)
   • Через воронку залейте 1.0 л масла в горловину (с правой стороны двигателя)
   • Запустите двигатель на 1 минуту – масло заполнит фильтр
   • Заглушите мотор, долейте масло до верхней отметки щупа (общий объем ≈1.1 л)

Контрольные точки	Значения
Периодичность замены	Каждые 4000 км или раз в год
Момент затяжки сливной пробки	30 Н·м
Емкость системы	1.1 л (с заменой фильтра)

Проверьте отсутствие подтеков под фильтром и пробкой. Утилизируйте отработку в специализированных пунктах – не сливайте в почву или канализацию.

Регулировка карбюратора Honda FTR 223

Перед регулировкой убедитесь в исправности воздушного фильтра, свечи зажигания и отсутствии подсоса воздуха. Прогрейте двигатель до рабочей температуры (10-15 минут работы). Используйте качественный шлицевой отвертки с тонким жалом для точной настройки винтов.

Найдите регулировочные винты на карбюраторе: винт холостого хода (обычно пластиковый, с пружиной) и винт качества смеси (латунный, часто скрыт заглушкой). Приготовьте тахометр для контроля оборотов.

Основные этапы регулировки

Регулировка холостого хода:

1. Запустите прогретый двигатель, дайте поработать 2 минуты
2. Вращайте винт холостого хода, установите обороты 1400-1500 об/мин по тахометру
3. Проверьте реакцию: резкое открытие газа не должно гасить двигатель

Коррекция качества смеси:

• Аккуратно заверните винт качества смеси до упора (не применяя силу!)
• Выверните его обратно на исходное положение: стандартно 2-2.5 оборота
• При плавающих оборотах: выверните на 1/4 оборота для обогащения
• При черном нагаре на свече: заверните на 1/4 оборота для обеднения

Финишная настройка:

Симптом	Действие
Двигатель глохнет при сбросе газа	Добавьте оборотов холостого хода (+100 об/мин)
Рывки на низких оборотах	Обогатите смесь (выверните винт на 1/8 оборота)
Перегрев глушителя (покраснение)	Обогатите смесь на 1/4 оборота

После регулировки протестируйте мотоцикл в движении. Ровная работа на всех режимах и четкий отклик на ручку газа подтверждают правильность настройки. Повторяйте процедуру каждые 5-8 тыс. км пробега.

Особенности чистки воздушного фильтра Honda FTR 223

Воздушный фильтр Honda FTR 223 расположен под бензобаком в пластиковом корпусе прямоугольной формы. Для доступа необходимо снять топливный бак, предварительно отсоединив топливопровод и электропроводку, после чего открутить крепежные винты корпуса фильтра. Важно избегать попадания грязи во впускной тракт при демонтаже.

Фильтрующий элемент выполнен из поролона с масляной пропиткой, что требует особого подхода к очистке. Использование бензина или агрессивных растворителей недопустимо – они разрушают структуру материала. При сильном загрязнении или повреждении пористого слоя необходима полная замена детали.

Поэтапная процедура обслуживания

1. Извлеченный фильтр аккуратно промыть в теплом мыльном растворе (подойдет хозяйственное мыло)
2. Легко отжать без скручивания и высушить естественным способом
3. Пропитать фильтрующий слой специальным маслом для воздушных фильтров (нанести тонкий равномерный слой)
4. Удалить излишки масла легким промакиванием бумажной салфеткой

Критичные моменты: после установки проверить герметичность прилегания уплотнительных кромок к корпусу. Неплотная посадка вызывает подсос нефильтрованного воздуха, что приводит к ускоренному износу цилиндропоршневой группы. Интервал обслуживания – каждые 3-4 тыс. км, но при эксплуатации в пыльных условиях требуется чаще.

Ошибка	Последствие
Применение сжатого воздуха	Разрушение ячеек поролона
Избыток масляной пропитки	Затруднение воздухозабора, падение мощности
Установка сухого фильтра	Недостаточная фильтрация мелких частиц

Регулярная чистка с соблюдением технологии сохраняет стабильные топливно-воздушные пропорции, предотвращает падение динамики разгона и повышает ресурс двигателя. Использование оригинальных расходных материалов гарантирует точное соответствие пористости фильтра заводским параметрам.

Проверка и натяжка цепи: пошаговая процедура

Регулярный контроль натяжения цепи критичен для безопасности и долговечности трансмиссии Honda FTR 223. Слабая цепь увеличивает риск соскока, а перетянутая ускоряет износ звезд и подшипников выходного вала. Проверяйте натяжение каждые 500 км и после поездок по влажной или грязной местности.

Убедитесь, что мотоциккл стоит на центральной подставке на ровной поверхности, нейтральная передача включена. Перед началом очистите цепь от загрязнений специальным средством и щеткой, дайте высохнуть. Прокрутите заднее колесо, чтобы найти участок с максимальным провисанием – именно на нем производят замер.

Порядок действий

1. Замер провисания:

• Найдите контрольную точку замера на верхней части цепи (обычно между вилками маятника)
• Штангенциркулем или линейкой измерьте вертикальный ход цепи
• Норма для FTR 223: 25-35 мм при нагрузке 5-10 кг

2. Регулировка:

1. Ослабьте гайки оси заднего колеса
2. Ослабьте контргайки на обоих регулировочных болтах маятника
3. Вращайте болты равномерно с двух сторон на одинаковое количество делений
4. Проконтролируйте совпадение меток на маятнике с обеих сторон

3. Фиксация и проверка:

Затяните ось	Момент 90-100 Н·м
Затяните контргайки	Момент 15-20 Н·м

Прокрутите колесо на нейтрали, убедитесь в отсутствии биений цепи. Проверьте свободу хода после фиксации – цепь должна двигаться плавно без заеданий.

Усилители бака: самостоятельная установка защиты

Усилители бака (также известные как слайдеры или crash protectors) критически важны для Honda FTR 223, так как защищают дорогостоящий топливный бак и раму при падениях или столкновениях. Они принимают на себя основной удар, минимизируя деформацию металла и предотвращая пробоины, что особенно актуально для условий бездорожья или городской эксплуатации с риском зацепов.

Самостоятельный монтаж усилителей требует базовых навыков и точного подбора комплектующих для конкретной модели FTR 223. Неправильная установка может снизить эффективность защиты или повредить крепежные узлы рамы, поэтому строгое соблюдение технологии обязательно.

Технология монтажа и ключевые этапы

Подготовительные работы: Убедитесь в совместимости усилителей с вашей модификацией FTR 223 (поколение, год выпуска). Очистите зоны крепления на раме и баке от грязи, обработайте резьбовые отверстия WD-40, если они закислены. Обязательно снимите клеммы аккумулятора перед началом работ.

• Инструменты:
  • Динамический ключ с головками 8-14 мм
  • Шестигранники (размер зависит от комплекта)
  • Моментный ключ (обязательно!)
  • Монтажная лопатка для демонтажа бака
• Этапы установки:
  1. Демонтаж бензобака: отсоедините топливный шланг, проводку датчика уровня топлива и крепежные болты.
  2. Примерка усилителей: приложите элементы к посадочным местам без фиксации, проверьте зазоры относительно рамы и пластиковых обвесов.
  3. Фиксация скоб: закрепите монтажные кронштейны на раме штатными болтами, используя динамометрический ключ с усилием, указанным производителем усилителей (обычно 25-35 Нм).
  4. Установка слайдеров: прикрутите полимерные/металлические слайдеры к кронштейнам через демпфирующие проставки.
  5. Обратная сборка: установите бак на место, подключите топливную магистраль и электропроводку.

Типичные ошибки	Последствия	Профилактика
Перетяжка крепежа	Срыв резьбы, деформация рамы	Использование моментного ключа
Отсутствие демпферов	Передача вибрации на раму, трещины	Проверка резиновых проставок в комплекте
Несоосность кронштейнов	Перекос бака, затрудненная установка	Предварительная примерка без затяжки

Важно: После установки проверьте отсутствие контакта усилителей с подвижными элементами (руль, вилка) на всём диапазоне хода подвески. Совершите тестовую поездку по неровностям на малой скорости для выявления посторонних вибраций или скрипов.

Демонтаж и обслуживание задних амортизаторов Honda FTR 223

Установите мотоцикл на центральную подставку, обеспечив жесткую фиксацию заднего колеса в подвешенном состоянии. Очистите зону амортизаторов от грязи щеткой, особое внимание уделите верхним и нижним крепежным гайкам (14мм). Снимите заднее колесо для улучшения доступа – ослабьте эксцентрик, приподнимите цепь с ведущей звезды и извлеките ось.

Выкрутите нижнюю гайку крепления амортизатора, используя торцевой ключ и удерживая ответную часть шестигранником (8мм). Отсоедините верхнее крепление через технологическое отверстие в раме: снимите резиновые втулки и фиксирующую шайбу. Аккуратно выведите амортизатор вниз, контролируя положение пружины. Повторите операцию для второго амортизатора.

1. Разборка:
   • Зафиксируйте амортизатор в тисках через мягкие прокладки
   • Сожмите пружину специнструментом до освобождения стопорной гайки
   • Выкрутите верхнюю чашку, снимите пружину и отбойник
2. Диагностика и замена:
   • Проверьте шток на искривление – прокатите по стеклу
   • Замените масло (объем 85±5 мл, вязкость SAE 10W)
   • Обязательно установите новые сальники (оригинальный код 51292-KY6-711)
   • Осмотрите сайлентблоки – при трещинах замените втулки

Сборка выполняется в обратной последовательности с соблюдением моментов затяжки:

Элемент	Момент затяжки (Нм)
Верхнее крепление	22-28
Нижнее крепление	35-42
Гайка штока	50-60

После установки проверьте отсутствие перекоса – оба амортизатора должны работать синхронно. Прокачайте подвеску 3-5 раз полным ходом перед эксплуатацией. Контролируйте течь масла первые 100 км пробега.

Оптимальное давление в шинах для разных покрытий

Правильное давление в шинах Honda FTR 223 критично для безопасности, управляемости и износа резины. Для стандартной эксплуатации на асфальте производитель рекомендует 1.75 кгс/см² (25 psi) в передней шине и 2.25 кгс/см² (32 psi) в задней при нагрузке до 90 кг. Эти значения указаны на стойке или крыле мотоцикла и служат базой для корректировок.

Отклонения от нормы требуются при изменении покрытия, нагрузки или стиля езды. Снижение давления увеличивает пятно контакта, улучшая сцепление на рыхлых поверхностях, но вызывает перегрев резины на асфальте. Повышение давления уменьшает сопротивление качению на твердых покрытиях, но ухудшает стабильность на неровностях.

Корректировка давления для условий эксплуатации

Твердые покрытия (асфальт, бетон):

• Стандартные значения (1.75/2.25 кгс/см²) – оптимальны для повседневной езды.
• При агрессивной езде или высокой нагрузке (+1 пассажир/багаж) допустимо увеличить давление на 0.1-0.2 кгс/см².

Грунт и гравий:

• Снизить давление на 0.2-0.3 кгс/см² (например: 1.55/1.95 кгс/см²).
• Улучшает амортизацию неровностей и сцепление с рыхлой поверхностью.

Мокрая дорога/грязь:

• Снижение до 1.6/2.0 кгс/см² для усиления водоотведения и контакта с грунтом.
• Избегайте значений ниже 1.5 кгс/см² – риск повреждения обода.

Покрытие	Переднее колесо	Заднее колесо
Сухой асфальт	1.75 кгс/см²	2.25 кгс/см²
Мокрый асфальт	1.65 кгс/см²	2.15 кгс/см²
Укатанный грунт	1.55 кгс/см²	1.95 кгс/см²
Сыпучий гравий	1.50 кгс/см²	1.90 кгс/см²

Важно: Все изменения должны быть умеренными. Проверяйте давление холодных шин манометром каждые 2 недели. После езды по бездорожью верните стандартные значения перед выездом на асфальт.

Выбор масла для двигателя: летние и зимние варианты

Правильный подбор моторного масла критически важен для долговечной и бесперебойной работы двигателя Honda FTR 223. Использование масла с неподходящими вязкостными характеристиками для сезона может привести к повышенному износу деталей, затрудненному холодному пуску зимой или недостаточному давлению масла в жару.

Ключевое различие между летними и зимними маслами заключается в их вязкости, обозначаемой по классификации SAE. Зимние масла имеют более низкую вязкость при отрицательных температурах (обозначается числом перед "W" – Winter), что обеспечивает легкое проворачивание коленвала и быструю подачу смазки к узлам при холодном запуске. Летние масла обладают более высокой вязкостью при рабочих температурах, гарантируя стабильную масляную пленку под нагрузкой в жаркую погоду.

Рекомендации по выбору вязкости для Honda FTR 223

Для мотоцикла FTR 223 обязательно используйте масла, соответствующие стандарту JASO MA или JASO MA2, специально разработанные для мототехники с мокрым сцеплением. Основные рекомендации по вязкости SAE:

• Зимний период (температура ниже +5°C): Оптимальны масла 10W-40 или 5W-40. Более низкое число перед "W" (5W или 10W) обеспечивает лучшую текучесть на морозе.
• Летний период (температура выше +5°C): Предпочтительны масла 15W-40 или 20W-50. Более высокое второе число (40 или 50) обеспечивает надежную защиту при высоких температурах двигателя.
• Универсальный вариант: Масло 10W-40 подходит для большинства регионов России круглогодично, сочетая хороший холодный пуск и летнюю защиту.

Всегда сверяйтесь с руководством пользователя вашего FTR 223 для уточнения спецификаций производителя. Регулярно контролируйте уровень масла и меняйте его вместе с фильтром согласно регламенту ТО.

Снятие бака: особенности конструкции топливной системы

Топливный бак Honda FTR 223 крепится к раме тремя болтами: два расположены под передней частью седла, один – в районе рулевой колонки. Конструктивно бак объединен с верхней крышкой рамы, что требует аккуратного демонтажа без перекосов. Под баком проложен жгут электропроводки к датчику уровня топлива, зафиксированный пластиковыми хомутами.

Особенность системы – вакуумный топливный кран (petcock) с ручным дублирующим режимом RESERVE. К нему подключены два шланга: основной подачи топлива (∅8 мм) к карбюратору и вакуумный (∅4 мм) к впускному коллектору. Дренажная трубка бака выведена вниз через клипсу на раме.

Порядок отключения компонентов

Элемент	Тип соединения	Примечание
Топливный шланг	Резиновый, хомутовый	Пережать скруткой перед отсоединением
Вакуумный шланг	Плотная посадка	Снимается с ниппеля крана
Электропроводка	Разъем 2-pin	Фиксатор типа "язычок"

Критические моменты:

1. Приподнимать бак только после освобождения всех шлангов и разъема
2. Контролировать положение дренажной трубки – не допускать перегибов
3. Вакуумный кран фиксируется гайкой М6 – проверять плотность прижима прокладки после установки

Замена тормозных колодок переднего колеса

Установите мотоцикл на центральную подставку для разгрузки переднего колеса. Зафиксируйте руль в прямом положении, используя ремень или веревку через ручку тормоза к седлу. Очистите суппорт и прилегающие зоны от грязи щеткой и ветошью.

Снимите защитный шплинт с направляющих болтов суппорта. Открутите оба болта крепления суппорта шестигранным ключом 8 мм. Аккуратно поднимите корпус суппорта вверх, избегая натяжения тормозного шланга.

Извлечение и установка колодок

Вытащите старые колодки из скоб суппорта. Осмотрите тормозной диск на предмет глубоких царапин или деформации. Перед установкой новых колодок:

• Очистите посадочные пазы суппорта от ржавчины металлической щеткой
• Нанесите высокотемпературную смазку на тыльные стороны колодок и фиксирующие пластины
• Проверьте степень износа индикатора на колодках (менять при остатке менее 1 мм)

Установите новые колодки в суппорт, совместив прорези с направляющими. Аккуратно нажмите на поршни суппорта плоской отверткой через деревянный брусок до полного утопления. Верните суппорт на место, затяните направляющие болты моментом 23 Н·м и закройте новым шплинтом.

Перед тестовой поездкой несколько раз резко нажмите на рычаг тормоза до появления плотного сопротивления. Проверьте отсутствие подтеканий тормозной жидкости. Совершите пробную поездку на малой скорости для притирки колодок.

Критичные моменты	Рекомендации
Состояние направляющих	Должны двигаться свободно без заеданий
Уровень тормозной жидкости	Контролируйте после вдавливания поршней
Первые 200 км	Избегайте экстренного торможения

Процедура замены охлаждающей жидкости

Подготовьте мотоцикл: установите на центральную подставку, дайте двигателю полностью остыть. Снимите левый нижний пластиковый обтекатель для доступа к сливному отверстию радиатора. Подставьте чистую ёмкость под сливную пробку радиатора (расположена внизу справа) и пробку расширительного бачка.

Открутите обе пробки крестообразной отвёрткой, предварительно накрыв радиатор плотной тканью – горячая жидкость может выплеснуться под давлением. Дождитесь полного слива старого антифриза. Визуально проверьте шланги и патрубки на трещины или потеки.

Заполнение системы

Затяните сливные пробки с рекомендованным моментом 12 Н·м. Используйте только совместимый антифриз типа ethylene glycol (например, Honda Coolant или аналог). Через горловину расширительного бачка заливайте жидкость медленно до отметки «UPPER».

Заведите двигатель на 2-3 минуты без крышки бачка для выхода воздушных пробок. Двигатель должен достичь рабочей температуры – включится вентилятор охлаждения. Заглушите мотор, долейте антифриз до уровня между метками «LOWER» и «UPPER» после остывания (15-20 минут). Установите обтекатель на место.

Контрольные точки после замены:

• Отсутствие подтёков под радиатором и бачком
• Стабильный уровень жидкости при ежедневных проверках в течение недели
• Нормальная температура двигателя в пробках (стрелка не уходит в красную зону)

Диагностика состояния генератора и аккумулятора

Регулярная проверка электрооборудования – критически важный аспект обслуживания Honda FTR 223, так как проблемы с зарядкой быстро выводят из строя даже новый аккумулятор и оставят мотоцикл без движения. Диагностика включает последовательную оценку напряжения и функциональности как аккумуляторной батареи, так и генератора переменного тока.

Начинать всегда следует с проверки аккумулятора, так как его состояние напрямую влияет на работу всей системы зарядки и может исказить результаты тестов генератора. Используйте мультиметр для замера базовых параметров.

Проверка аккумулятора

Оценка состояния АКБ проводится в три этапа:

1. Напряжение покоя: Замерьте напряжение на клеммах через 1-2 часа после поездки. Норма:
   • 12.6–12.8 В – полный заряд;
   • 12.3–12.5 В – средний заряд;
   • Менее 12.0 В – глубокий разряд (требуется зарядка).
2. Напряжение под нагрузкой: Проверьте напряжение при запуске двигателя. Падение ниже 9.5 В сигнализирует о слабости батареи.
3. Визуальный осмотр: Убедитесь в отсутствии:
   • Коррозии на клеммах и подтёков электролита;
   • Повреждений корпуса;
   • Низкого уровня электролита (для обслуживаемых АКБ).

Проверка генератора

После подтверждения исправности АКБ приступайте к диагностике генератора. Замеры проводятся мультиметром на работающем двигателе:

Параметр	Точка замера	Норма для FTR 223
Напряжение зарядки	Клеммы АКБ	13.8–14.8 В (2000–5000 об/мин)
Ток отдачи	Разрыв цепи "генератор-регулятор"	До 15 А (при 5000 об/мин с включенным светом)

Ключевые признаки неисправности генератора:

• Напряжение зарядки ниже 13.5 В или выше 15.0 В на любых оборотах;
• Просадка напряжения при увеличении нагрузки (включение дальнего света, сигнала);
• Повышенный шум или запах горелой изоляции от генератора;
• Частое перегорание ламп.

Обнаружение отклонений требует углублённой проверки регулятора напряжения, статора и ротора генератора с помощью омметра (сопротивление обмоток, пробой на массу). Своевременная диагностика предотвращает внезапные отказы и продлевает ресурс электрооборудования FTR 223.

Технические гайки и болты: где требуется контргайка

На Honda FTR 223 контргайки критичны в узлах, подверженных вибрациям или требующих точной фиксации регулировки. Их отсутствие или неправильная установка ведут к самоотвинчиванию соединений, что опасно для управления и ресурса мотоцикла.

Контргайка работает по принципу стопорного элемента: после затяжки основной гайки (или болта) вторая гайка плотно прижимается к ней, создавая трение и механически блокируя отворот. На FTR 223 это реализовано в нескольких ключевых точках.

Ключевые узлы применения контргаек на FTR 223

• Ось заднего колеса: Основная гайка оси фиксирует колесо, контргайка (часто контрящаяся через прорезь шплинтом) предотвращает ослабление под нагрузкой цепи и вибрациями.
• Рулевая колонка: Регулировочная гайка, задающая натяг подшипников рулевой, фиксируется контргайкой. Её ослабление напрямую влияет на точность управления.
• Регулировочные болты клапанов: Контргайки на коромыслах жестко фиксируют выставленный тепловой зазор после регулировки. Без них болты быстро сбиваются.
• Крепление подножек и рычагов: Шпильки или болты крепления подножек водителя/пассажира и рычагов управления (сцепление, тормоз) часто имеют контргайки для защиты от вибрационного откручивания.
• Амортизаторы/подвеска: В точках крепления амортизаторов к раме или маятнику могут использоваться контргайки для фиксации втулок или регулировочных элементов.

Узел	Последствия ослабления	Особенности затяжки
Ось заднего колеса	Смещение колеса, обрыв цепи, потеря управления	Требует точного момента + шплинт после контргайки
Регулировка клапанов	Сбитый зазор, стук клапанов, потеря мощности, повреждение ГРМ	Фиксация регулировочного болта ключом при затяжке контргайки
Рулевая колонка	Люфт руля, "стук" на неровностях, ухудшение управляемости	Контргайка затягивается после точной настройки натяга подшипника

При работе с контргайками на FTR 223 обязательно используйте динамометрический ключ и соблюдайте моменты затяжки из мануала. После затяжки контргайки перепроверяйте настройку основного узла (например, зазор клапанов или натяг рулевого подшипника), так как усилие при фиксации может её изменить.

Управление сцеплением: тонкости регулировки

Правильная регулировка свободного хода ручки сцепления критична для Honda FTR 223. Оптимальный зазор составляет 10-20 мм на конце рычага. Проверяйте его холодным двигателем: нажмите ручку до упора, замерьте расстояние от рычага до руля. Регулировочный болт расположен у основания рычага и на картере возле тросового привода.

Ослабьте контргайку вращением против часовой стрелки. Корректируйте зазор вращением регулятора: по часовой – уменьшение люфта, против – увеличение. После настройки плотно затяните контргайку, сохраняя положение регулятора. Перетяжка троса вызывает проскальзывание сцепления, недотяжка – неполное выключение и трудности с переключением передач.

Контрольные признаки корректной регулировки

• Плавный старт без рывков при плавном отпускании рычага
• Отсутствие посторонних шумов при выжатом сцеплении на нейтрали
• Четкое переключение передач без хруста
• Отсутствие самопроизвольного движения мотоцикла на передаче с выжатым сцеплением

Проблема	Вероятная причина	Решение
Тяжелый ход рычага	Износ троса, загрязнение	Замена троса, смазка
Вибрация ручки	Ослабление креплений	Проверка фиксации узлов
Самопроизвольный набор скорости	Чрезмерный люфт троса	Уменьшение свободного хода

Проводите проверку каждые 2000 км. При замене троса сцепления используйте оригинальные комплектующие Honda – их длина и гибкость критичны для геометрии рамы FTR 223. После регулировки обязательно проверьте работу сцепления на ходу: разгон в 1-3 передачах должен происходить без проскальзывания.

Особенности хранения мотоцикла в межсезонье

Подготовка Honda FTR 223 к межсезонному хранению требует особого внимания к деталям, учитывая его конструкцию с карбюратором и воздушным охлаждением. Правильная консервация предотвратит коррозию, деградацию технических жидкостей и проблемы с запуском весной.

Ключевые этапы включают обработку топливной системы, защиту металлических поверхностей и выбор подходящего места. Соблюдение последовательности операций сохранит ресурс двигателя и ходовой части.

Критически важные процедуры

Приоритетные меры для сохранения работоспособности:

• Топливный бак: Полностью заполните бак топливом с стабилизатором (например, STA-BIL), запустите двигатель на 5 минут для заполнения карбюратора
• Аккумулятор: Отсоедините клеммы, очистите контакты, храните при +10...+15°С с регулярной подзарядкой (раз в 4-6 недель)
• Резиновые уплотнения: Обработайте шины, ручки и сальники силиконовой смазкой для предотвращения растрескивания

Обязательная защита от коррозии:

Элемент	Средство обработки	Периодичность
Цепь	Густая консервационная смазка	1 раз за сезон
Хромированные детали	Автомобильный воск	Каждые 2 месяца
Выхлопная система	Аэрозоль WD-40 внутрь глушителя	Перед консервацией

Дополнительные рекомендации:

1. Установите мотоцикл на центральную подставку для разгрузки вилки и колес
2. Накройте чехлом из дышащего материала (хлопок, брезент), избегая полиэтилена
3. Проводите ежемесячную прокрутку поршней: включайте 3-ю передачу и проворачивайте заднее колесо 5-6 оборотов

Модернизация электрооборудования: схемы подключения

Стандартная схема электрооборудования Honda FTR 223 предельно проста и надежна, но имеет ограниченный потенциал для подключения дополнительных потребителей энергии. Штатная проводка рассчитана на маломощный генератор и базовый набор приборов – фару, задний фонарь, поворотники и простую приборную панель. Попытки врезаться в существующие цепи без усиления часто приводят к перегрузкам, падению напряжения и риску выхода из строя реле-регулятора или предохранителей.

Безопасная модернизация требует создания отдельных, независимых от штатной проводки цепей для мощных потребителей (дополнительный свет, подогрев ручек, зарядные порты USB-C). Это достигается установкой дополнительного блока реле и монтажом силовых линий напрямую от аккумулятора через новые предохранители соответствующего номинала. Обязательно используется медный провод с сечением, рассчитанным под планируемую нагрузку (например, 1.5-2.5 мм² для фар, 0.75-1 мм² для габаритов).

Ключевые узлы для интеграции

• Блок предохранителей: Установка компактного блока с держателями мини- или стандартных предохранителей (ATО/ATC) для защиты новых цепей. Располагать в сухом месте (под седлом, в боковой крышке).
• Релейный модуль: Использование 4-5-контактных автомобильных реле (12V, 30-40А) для управления мощными потребителями. Управляющие сигналы (от кнопки, штатного переключателя) подаются на обмотку реле, силовой ток идет напрямую от АКБ.
• Точки подключения: Прямой монтаж силовых "+" клемм на аккумулятор через предохранитель, "-" – на массу мотоцикла (раму, двигатель). Использование клеммников с изоляцией (WAGO, винтовые) для надежного соединения проводов.

Потребитель	Рек. сечение провода (мм²)	Номинал предохранителя (А)	Тип реле
Доп. фара (55Вт)	1.5 - 2.5	10	30А
USB-зарядка (3А)	0.5 - 0.75	5	Не требуется*
Подогрев ручек (30Вт)	1.0 - 1.5	5	20А

* Для маломощных потребителей подключение допустимо через предохранитель напрямую от АКБ или от замка зажигания (через предохранитель).

1. Анализ нагрузки: Рассчитайте суммарный ток новых устройств. Сравните с возможностями генератора FTR 223 (~14А на 5000 об/мин).
2. Прокладка магистралей: Тяните силовые провода в гофре, избегая острых кромок и зон нагрева. Фиксируйте пластиковыми хомутами.
3. Управление: Запитайте катушки реле от штатных цепей (например, от габаритов для света) через микро-реле или маломощный переключатель.
4. Тестирование: Проверьте падение напряжения под нагрузкой на концах цепи (допустимо до 0.5В). Контролируйте отсутствие КЗ перед подключением к АКБ.

Качественная изоляция всех соединений термоусадкой и защита разъемов от влаги – обязательное условие для безотказной работы в условиях вибрации и непогоды, типичных для эксплуатации FTR.

Преимущества прибора подогрева ручек в условиях российской зимы

Подогрев ручек критически важен для сохранения контроля над мотоциклом при отрицательных температурах. Замерзшие пальцы теряют чувствительность и подвижность, что напрямую влияет на безопасность маневрирования и экстренного торможения, особенно на обледенелой дороге.

Энергоэффективность системы на Honda FTR 223 позволяет использовать подогрев даже при работающем двигателе на холостых оборотах без риска разряда аккумулятора. Компактные нагревательные элементы интегрируются в руль без изменения эргономики, сохраняя классический дизайн модели.

Ключевые эксплуатационные выгоды

• Точечная терморегуляция: 3 режима мощности (низкий/средний/макс) для адаптации к реальным погодным условиям от -5°C до -30°C
• Защита от влаги: герметичные контакты предотвращают окисление при езде по мокрому снегу или химическим реагентам
• Автономность: потребление не превышает 25 Вт – вдвое меньше, чем фары ближнего света

Температура воздуха	Рекомендуемый режим	Время комфортной езды
От 0° до -15°C	Средний (15 Вт)	Без ограничений
Ниже -15°C	Максимальный (25 Вт)	90+ минут

Установка не требует модификации проводки – подключение через штатный разъём DIN исключает ошибки при монтаже. Резистивные элементы в ручках прогревают как внешнюю поверхность ладоней, так и внутреннюю зону пальцев, обеспечивая равномерное теплораспределение.

1. Снижает мышечное напряжение в кистях при длительных поездках
2. Увеличивает срок службы перчаток за счет уменьшения внутреннего конденсата
3. Позволяет использовать более лёгкую экипировку без потери комфорта

Самостоятельная установка дополнительных багажников

Установка багажников на Honda FTR 223 требует точного соблюдения технологии крепления к раме. Неправильный монтаж создает риск повреждения конструкции мотоцикла и потери груза при движении.

Перед началом работ убедитесь в совместимости выбранных багажников с геометрией FTR 223. Проверьте комплектацию крепежа и отсутствие дефектов на кронштейнах.

Технология монтажа

Необходимые инструменты:

• Динамический ключ с ограничением момента
• Набор торцевых головок (8-14 мм)
• Шестигранники TORX T30-T45
• Смазка для резьбовых соединений
• Спирт для обезжиривания

Порядок установки:

1. Демонтируйте пластиковые накладки в зоне крепления задних кронштейнов
2. Обработайте резьбовые отверстия на раме смазкой, избегая попадания на тормозные диски
3. Закрепите боковые стойки через штатные проушины, используя оригинальные болты из комплекта
4. Установите поперечную дугу, совместив крепежные точки с верхней частью стоек
5. Затяните соединения с усилием 22-25 Н·м по схеме "крест-накрест"

Важно: После монтажа проверьте отсутствие контакта багажника с элементами подвески и проводкой. При нагрузке до 5 кг зазор должен составлять минимум 15 мм.

Контрольные параметры затяжки:

Тип соединения	Момент затяжки (Н·м)
Крепление к раме	24 ± 2
Стыковка стоек с дугой	18 ± 1
Фиксация боковых кофров	12 ± 0.5

Проблемы карбюрации в холодную погоду: практические решения

При низких температурах владельцы Honda FTR 223 часто сталкиваются с трудным запуском, плавающими оборотами и самопроизвольной остановкой двигателя. Основные причины – повышенная плотность холодного воздуха, конденсация влаги в карбюраторе и ухудшение испаряемости бензина, что нарушает оптимальное соотношение топливно-воздушной смеси.

Дополнительные факторы включают загустевшее моторное масло, увеличивающее сопротивление при прокрутке коленвала, и возможное обледенение жиклеров при высокой влажности. Типичные симптомы – необходимость длительного прогрева, "чихание" карбюратора при открытии газа и провалы мощности на старте движения.

Конкретные меры для стабильной работы

• Техника запуска с подсосом: Полностью вытяните ручку воздушной заслонки перед пуском, после 30-60 секунд работы постепенно утапливайте её по мере прогрева. Не допускайте работы на "подсосе" дольше 3 минут.
• Чистка и регулировка:
  1. Промойте карбюратор ультразвуком, уделяя внимание жиклерам холостого хода и главного топливного канала
  2. Отрегулируйте уровень топлива в поплавковой камере (норма: 14±1 мм)
  3. Проверьте и при необходимости замените уплотнительные прокладки
• Профилактика конденсата:
  • Добавляйте в бак дегидраторы топлива (пример: Liqui Moly Fuel Protect)
  • Установите зимний воздушный фильтр с меньшим сопротивлением
  • Храните мотоцикл в сухом помещении при положительной температуре
• Сопутствующие процедуры:

  Компонент	Действие	Периодичность
  Топливный кран	Промывка сетки-фильтра	Каждую зиму
  Свечи зажигания	Замена на модели с меньшим калильным числом (NGK DR8EA)	При сезонном ТО
  Топливная смесь	Использование бензина АИ-95 с присадками-антигелями	При температуре ниже +5°C

Короткое замыкание проводки: способы поиска неисправности

Короткое замыкание в проводке Honda FTR 223 проявляется перегоранием предохранителей, отказом электрооборудования или искрением. Для локализации проблемы потребуются мультиметр, схема электропроводки и контрольная лампа. Начните с визуального осмотра жгутов на предмет повреждений изоляции, перетертостей или оплавлений в зонах возле руля, под баком и креплениями рамы.

Отключите аккумулятор перед диагностикой. Определите проблемную цепь по номеру перегоревшего предохранителя, используя мануал мотоцикла. Проверьте разъемы на окисление и коррозию – частые причины замыканий на "массу" во влажных условиях эксплуатации.

Методы поиска замыкания

1. Прозвонка мультиметром:
   • Снимите предохранитель проблемной цепи
   • Переключите мультиметр в режим измерения сопротивления (Ω)
   • Подсоедините один щуп к контакту "нагрузки" в блоке предохранителей
   • Второй щуп закрепите на чистой металлической части рамы
   • Показания близкие к 0 Ом подтверждают КЗ на массу
2. Последовательное отключение потребителей:
   • Отсоединяйте по очереди фары, поворотники, датчики
   • После каждого отключения проверяйте цепь тестером
   • Исчезновение замыкания укажет на неисправный узел
3. Поиск методом "разделяй и властвуй":
   • Разъедините разъемы в середине проблемного жгута
   • Прозвоните обе секции проводки отдельно
   • Локализуйте неисправный участок, повторяя деление

Критические точки проверки на FTR 223: зона проводки под сиденьем, колодка под передним крылом, соединения возле аккумуляторного отсека. При обнаружении поврежденных проводов заменяйте весь участок с термоусадкой, а не изолентой. После ремонта проверьте цепь под нагрузкой перед установкой нового предохранителя.

Важно: при постоянном перегорании предохранителей исключите установку деталей с повышенным потреблением тока. Используйте только оригинальные компоненты электросистемы для сохранения надежности мотоцикла.

Преодоление бездорожья: рекомендации по проходимости

Honda FTR 223 обладает достаточным клиренсом (200 мм) и удачной развесовкой для умеренного бездорожья, но его дорожная резина и короткоходная подвеска требуют особой техники управления. Успех зависит от правильной подготовки мотоцикла и выбора траектории движения по сложным участкам.

Ключевым фактором является сохранение импульса и плавное дозирование тяги, особенно на песчаных, глинистых или мокрых грунтах. Избегайте резких торможений и ускорений, которые провоцируют пробуксовку или потерю управления на рыхлых поверхностях.

Оптимизация проходимости

• Шины: Замените дорожные покрышки на универсальные (типа 50/50) или внедорожные для улучшения сцепления. Оптимальное давление: 1.8-2.0 атм спереди, 2.0-2.2 атм сзади.
• Положение водителя: На сложных участках смещайте корпус назад для разгрузки переднего колеса при подъёмах, вперёд – для увеличения сцепления на спусках.
• Работа сцеплением: Используйте "полусцепление" для точного контроля тяги на малых скоростях без остановки мотора.

Препятствие	Тактика прохождения
Глубокий песок/грязь	Держите обороты выше средних, двигайтесь стоя на подножках
Камни/корни	Поднимайтесь с седла, позволяя мотоциклу "играть" под вами
Крутые склоны	Заходите под прямым углом, избегайте диагонального движения

1. Перед сложным участком заранее выберите передачу (обычно 1-2), чтобы избегать переключений в процессе
2. На заболоченных участках двигайтесь по следам других транспортных средств – грунт там уплотнён
3. При застревании не "газуйте", а раскачивайте мотоцикл вперёд-назад с помощью сцепления и баланса тела

Генеральная уборка труднодоступных мест конструкции

Доступ к скрытым полостям требует частичной разборки: демонтируйте бензобак, боковые панели и сиденье, чтобы обнажить раму, пространство под воздушным фильтром и проводку. Используйте пылесос со щелевой насадкой для удаления скопившейся пыли и песка из сварных швов, крепежных карманов и участков за двигателем.

Обработайте узкие щели вокруг рулевой колонки, крепления амортизаторов и заднего маятника сжатым воздухом из баллона, направляя поток под углом. Особое внимание уделите зонам крепления электронных блоков – здесь запрещено применение жидкостей во избежание коррозии контактов.

Ключевые этапы обработки скрытых зон

• Рама и подрамник: Жесткой кистью удалите очаги ржавчины в местах крепления крыльев, после чего нанесите антикоррозийный спрей-масло
• Вентиляционные каналы двигателя: Прочистите решетки маслоотделителя тонкой проволокой, продуйте каналы
• Электрожгуты: Сухой микрофиброй протрите пучки проводов в районе аккумуляторного отсека и генератора

Для обезжиривания металлических поверхностей внутри рамы применяйте аэрозольный очиститель тормозов – он быстро испаряется, не оставляя влаги. Завершите обработку нанесением тефлонового спрея на шарниры тросов и подвижные элементы под седлом.

Зона	Инструмент	Частота обработки
Полости под воздушным фильтром	Миниатюрная щетка + пылесос	Каждое ТО-2
Дренажные отверстия рамы	Проволочный ершик 3мм	Раз в сезон
Пространство за генератором	Сжатый воздух + длинная насадка	При замене масла

Контролируйте состояние резиновых заглушек на раме – их потеря приводит к скоплению грязи в критичных точках. После мойки всегда продувайте скрытые полости компрессором, уделяя 10-15 минут просушке зоны крепления аккумулятора.

Защита от коррозии: обработка скрытых полостей

Скрытые полости рамы и элементов кузова мотоцикла Honda FTR 223 особенно уязвимы для коррозии из-за скопления влаги, грязи и дорожных реагентов. Эти труднодоступные участки невозможно полноценно очистить или визуально контролировать в процессе эксплуатации. Окисление металла в таких зонах развивается незаметно, постепенно снижая прочность конструкции и сокращая срок службы мотоцикла.

Обработка скрытых полостей специальными антикоррозийными составами – обязательный этап профилактики. Составы типа "мовиль", восковые спреи или ингибиторы коррозии на основе нефтяных масел создают внутри каналов эластичную защитную пленку. Она вытесняет влагу, изолирует металл от кислорода и агрессивных сред, а также обладает саморастекающимися свойствами для проникновения в сложные геометрические зоны.

Ключевые точки обработки на FTR 223

• Внутренние каналы сварной рамы (особенно в местах стыков и нижних изгибах)
• Полости нижних траверс и зона крепления двигателя
• Внутренние поверхности труб руля и подседельных стоек
• Корпус рычага переключения передач и крепления педалей
• Дренажные отверстия в кожухах цепи и кронштейнах крыльев

Применение проводят через технологические отверстия (либо просверливаемые временно) с помощью гибкой насадки-распылителя длиной 20-40 см. Обязательно обработать:

1. Тщательно очистить и просушить полости сжатым воздухом
2. Прогреть металл до +15°C (для лучшей адгезии состава)
3. Наносить средство тонким слоем с паузами для пропитки
4. Контролировать выход излишков через дренажные отверстия

Материал	Срок защиты	Особенности
Парафиновые составы	2-3 года	Не вымывается водой, сложное удаление
Прозрачные ингибиторы	1-2 года	Не оставляет следов, требует обновления
Битумные мастики	5+ лет	Только для закрытых полостей, тяжелее

Повторную обработку скрытых зон FTR 223 рекомендуется проводить каждые 2-3 года, либо после глубоких форсирований водных преград или длительной стоянки во влажной среде. Игнорирование этой процедуры неизбежно приводит к сквозной коррозии в критических узлах, ремонт которых потребует сложного восстановления рамы.

Крепление заводских пластиковых элементов при вибрации

Пластиковые детали на Honda FTR 223 (обтекатели, подножки, крылья) подвержены усталостному износу в точках крепления из-за постоянной вибрации двигателя. Заводские клипсы и резиновые демпферы со временем теряют эластичность, что приводит к появлению люфтов, дребезжанию и трещинам в местах креплений.

Для предотвращения повреждений критически важно контролировать состояние крепежных узлов: проверять затяжку болтов на раме и подрамнике, осматривать пластик на предмет микротрещин вокруг технологических отверстий. Особое внимание уделите зонам возле выхлопной системы и двигателя, где термическое воздействие ускоряет деградацию пластика.

Методы усиления креплений

Штатные решения:

• Резиновые втулки между пластиком и рамой – гасят низкочастотные колебания
• Пружинные клипсы Quick-Fast – компенсируют тепловое расширение
• Двухточечные крепления крупных панелей для распределения нагрузки

Доработки для долговечности:

1. Замена стандартных клипс на усиленные версии с металлическим сердечником
2. Установка силиконовых прокладок под крепежные уши
3. Армирование тыльной стороны пластика эпоксидным клеем с тканью

Элемент	Критичные точки	Рекомендуемый момент затяжки
Боковые обтекатели	Крепления возле кронштейна седла	10-12 Н·м
Заднее крыло	Точки соединения с подрамником	8-10 Н·м
Защита двигателя	Нижние болты крепления	14-16 Н·м

Плановое обслуживание по километражу: главные этапы

Регулярное ТО согласно пробегу – ключ к долгой службе мотоцикла. Соблюдение регламента предотвращает износ деталей и сохраняет заводские характеристики.

Основные работы группируются по пробеговым интервалам, но зависят и от условий эксплуатации. Ниже приведены критические точки контроля для Honda FTR 223.

Базовые интервалы обслуживания

1. Каждые 1000 км / ежемесячно:
   • Проверка уровня масла в двигателе и визуальный осмотр на подтёки
   • Контроль давления в шинах и состояния протектора
   • Смазка и регулировка приводной цепи
2. Каждые 4000-5000 км:
   • Замена моторного масла и масляного фильтра
   • Регулировка клапанов (тепловые зазоры)
   • Диагностика свечи зажигания и системы зажигания
3. Каждые 8000-10000 км:
   • Замена воздушного фильтра
   • Проверка тормозных колодок и уровня тормозной жидкости
   • Регулировка карбюратора и проверка топливного фильтра

Дополнительные работы при достижении 20000+ км:

Система	Действия
Трансмиссия	Замена приводной цепи и звёзд (при износе)
Подвеска	Диагностика амортизаторов, замена масла в вилке
Электрика	Проверка состояния АКБ и контактов проводки

Важно: При агрессивной езде или эксплуатации в пыльных/влажных условиях интервалы сокращаются на 20-30%. Регулярная замена расходников экономит средства на ремонте.

Особенности сезонного хранения аккумулятора

Полная разрядка аккумулятора во время простоя мотоцикла – главный враг его долговечности. Особенно критично это для свинцово-кислотных батарей, типичных для Honda FTR 223. Сульфатация пластин, вызванная глубоким разрядом, необратимо снижает емкость и пусковые возможности.

Правильная подготовка батареи к зиме или длительному хранению – обязательная процедура. Она гарантирует уверенный запуск двигателя весной и значительно продлевает срок службы дорогостоящего компонента. Основные действия сосредоточены на предотвращении саморазряда и поддержании заряда.

Подготовка и хранение

Ключевые шаги перед консервацией:

• Полная зарядка: Зарядите аккумулятор до 100% перед снятием с мотоцикла, используя совместимое зарядное устройство.
• Очистка: Тщательно очистите корпус и особенно клеммы от грязи и окислов. Нанесите на клеммы специальную смазку или технический вазелин для защиты от коррозии.
• Отсоединение: Снимите аккумулятор с FTR 223. Сначала отсоединяйте отрицательную (-) клемму, затем положительную (+).
• Температура: Храните батарею в сухом, прохладном месте. Идеальная температура хранения – от 0°C до +15°C. Избегайте замерзания и нагрева свыше +25°C.

Поддержание заряда в период хранения:

1. Регулярный контроль: Проверяйте напряжение аккумулятора минимум раз в месяц.
2. Своевременная подзарядка: Если напряжение падает ниже 12.6В (для 12В батареи), немедленно зарядите его до 100%.
3. Использование "умного" ЗУ: Оптимальный вариант – подключение к автоматическому зарядному устройству (десульфатирующему или поддерживающему). Оно будет компенсировать саморазряд и поддерживать заряд на оптимальном уровне без риска перезаряда.

Параметры подзарядки:

Тип ЗУ	Напряжение	Ток заряда	Частота использования
Стандартное	14.4-14.8В (режим)	0.1C (примерно 2.2А для 22Ач)	По мере падения напряжения
Поддерживающее ("умное")	13.5-13.8В (поддержка)	Менее 1А	Постоянно в период хранения

Окраска своими руками: подготовка металлических поверхностей

Качество финишного покрытия напрямую зависит от тщательности подготовки. Пропуск этапов или небрежность приведут к отслаиванию краски, коррозии и необходимости переделки. Особое внимание уделите скрытым полостям рамы и крепежным элементам, характерным для конструкции FTR 223.

Металл должен быть абсолютно чистым, гладким и химически нейтральным перед нанесением материалов. Используйте средства индивидуальной защиты: респиратор, очки, перчатки. Работайте в проветриваемом помещении без пыли и влаги.

Последовательность обработки

1. Мойка и обезжиривание
   • Тщательно вымойте раму и детали мотоцикла мыльным раствором, удаляя грязь и масляные пятна
   • Обработайте поверхности уайт-спиритом или специальным обезжиривателем
2. Удаление коррозии и старого покрытия
   • Счистите ржавчину металлической щеткой или скребком
   • Обработайте проблемные зоны преобразователем ржавчины
   • Снимите старую краску шлифмашинкой (насадка Р80-Р120) или химической смывкой
3. Шлифовка и выравнивание
   • Пройдите все поверхности абразивом Р240-Р320 для создания адгезионной шероховатости
   • Заполните царапины и сколы шпатлевкой по металлу, после высыхания отшлифуйте Р400
4. Финишная очистка и грунтование
   • Удалите пыль сжатым воздухом и антистатической салфеткой
   • Нанесите в 2-3 слоя кислотный грунт для защиты от коррозии
   • После высыхания грунта обработайте поверхность абразивом Р500 перед покраской

Критичные зоны FTR 223	Способ обработки
Стыки под бензобаком	Механическая очистка узким скребком
Резьбовые отверстия	Защита заглушками перед шлифовкой
Внутренние полости рамы	Нанесение антикора через технологические отверстия

Список источников

Источники информации о технических характеристиках, истории модели и эксплуатационных особенностях Honda FTR 223.

Материалы включают официальную документацию, экспертные обзоры и отзывы владельцев данной модели.

• Официальное руководство по эксплуатации Honda FTR 223
• Каталог запчастей и технические спецификации Honda Motor Co., Ltd.
• Архивные публикации в журнале Мото: обзоры линейки FTR
• Материалы мотоциклетного портала Moto.ru: сравнительные тесты
• Форумы владельцев Honda FTR: обсуждения надежности и обслуживания
• Статьи в специализированном издании Двухколесный мир
• Аналитические отчеты о рынке подержанных мотоциклов в СНГ
• Видео-обзоры на канале Про Мототехнику: разбор типовых неисправностей

Видео: Honda FTR 223 в городе ( Хонда FTR 223)


• Тосол или антифриз - что залить в систему охлаждения?

• Какая категория прав нужна для Газели - правила получения

• Subaru Forester - клиренс, особенности и фото
