Надежный тыл - преимущества парктроника с видеокамерой
Статья обновлена: 18.08.2025
Парковка в ограниченном пространстве остается сложной задачей даже для опытных водителей.
Стандартные парктроники предупреждают о препятствиях звуковыми сигналами, но не показывают детали окружения.
Комбинированное решение парктроника с камерой заднего вида устраняет этот недостаток, объединяя точное измерение дистанции с визуальным контролем.
Такая система гарантирует полную осведомленность о происходящем позади автомобиля.
Принцип работы ультразвуковых датчиков парковки
Ультразвуковые датчики парковки излучают высокочастотные звуковые волны (обычно 40-50 кГц), не воспринимаемые человеческим ухом. Эти волны распространяются конусообразно от сенсора, встроенного в бампер автомобиля. При столкновении с препятствием волны отражаются обратно к датчику.
Электронный блок управления фиксирует время между отправкой импульса и получением эха. Зная скорость звука в воздухе (~340 м/с), система вычисляет расстояние до объекта по формуле: Расстояние = (Время × Скорость звука) / 2. Деление на два учитывает двойной путь сигнала (до объекта и обратно).
Ключевые этапы работы
- Генерация импульса: Блок управления подает электрический сигнал на пьезоэлектрический элемент датчика.
- Излучение ультразвука: Элемент преобразует электричество в механические колебания, создавая звуковую волну.
- Прием эха: После отправки импульса датчик переключается в режим приемника, улавливая отраженный сигнал.
- Анализ данных: Микропроцессор вычисляет расстояние, фильтруя помехи (дождь, грязь) через алгоритмы.
- Интеграция с камерой: Данные с датчиков накладываются на видеопоток, отображая дистанцию графически (цветные зоны) или цифрами.
Точность системы (±5-10 см) зависит от качества сенсоров и калибровки. В комбинированных решениях ультразвук компенсирует "мертвые зоны" камеры, обеспечивая круглосуточную работу независимо от освещенности.
Типы камер заднего вида: CMOS vs CCD матрицы
CCD (Charge-Coupled Device) матрицы долгое время доминировали в камерах заднего вида благодаря высокой светочувствительности и низкому уровню шумов. Они обеспечивали качественное изображение при слабом освещении, что критично для парковки в темное время суток. Однако технология CCD требует больше энергии и сложнее в производстве, что повышает стоимость конечного устройства.
CMOS (Complementary Metal-Oxide-Semiconductor) матрицы активно вытесняют CCD в современных парктрониках. Их ключевые преимущества – низкое энергопотребление, высокая скорость считывания данных и доступная цена. Хотя ранние CMOS-камеры уступали в качестве при плохом освещении, современные модели с улучшенными сенсорами (Back-Illuminated CMOS) практически сравнялись с CCD по этому параметру.
Сравнительные характеристики
| Характеристика | CCD | CMOS |
|---|---|---|
| Чувствительность в темноте | Выше (особенно старые модели) | Сопоставима (современные BSI-сенсоры) |
| Энергопотребление | Высокое | Низкое |
| Стоимость производства | Высокая | Значительно ниже |
| Эффект "размытия" | Подвержены (при ярких источниках света) | Устойчивы |
Основные преимущества CMOS для парктроников:
- Интеграция процессора обработки изображения в чип
- Поддержка функций HDR для детализации теней и света
- Компактность и устойчивость к электромагнитным помехам
Главные недостатки CCD:
- Нагрев матрицы при длительной работе
- Медленная передача видео для систем с динамической разметкой
- Ограниченный срок службы из-за сложной конструкции

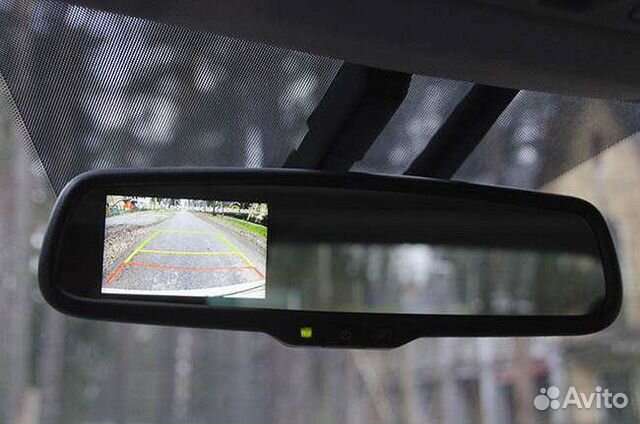

Динамическая разметка на экране при парковке
Динамическая разметка проецируется поверх изображения с камеры заднего вида в реальном времени, визуализируя траекторию движения и габариты автомобиля. Эти элементы меняют форму и цвет в зависимости от угла поворота руля, помогая точно позиционировать авто относительно препятствий.
Основные компоненты включают направляющие линии, показывающие ожидаемый путь колес, и статичные маркеры расстояния (обычно цветные зоны: красная – опасная близость, желтая – предупреждение, зеленая – безопасная дистанция). Система интегрируется с парковочными датчиками, синхронизируя аудиопредупреждения с графическими элементами.
Ключевые функции разметки
- Активные траекторные линии: изгибаются синхронно с поворотом руля, демонстрируя будущую траекторию
- Цветовая индикация дистанции: автоматическое переключение цветов маркеров при приближении к объектам
- Виртуальная проекция габаритов: отображение контуров автомобиля поверх видео для точного маневрирования
| Элемент разметки | Назначение |
| Поворотные направляющие | Корректируют путь при маневрах, учитывая угол колес |
| Дистанционные сектора | Визуализируют остаточное расстояние до препятствия (0.3-1.5м) |
| Статичная центральная линия | Ориентир для прямолинейного движения задним ходом |
Калибровка датчиков парктроника после установки
После монтажа парктроника с камерой заднего вида обязательна процедура калибровки датчиков. Без точной настройки система выдаёт ложные срабатывания или игнорирует препятствия, что сводит на нет её полезность. Калибровка синхронизирует работу ультразвуковых сенсоров и камеры, обеспечивая корректное отображение данных на экране.
Процесс требует чистого, ровного участка без помех (ветки, мусор) и точных измерительных инструментов. Автомобиль должен стоять строго горизонтально с номинальным давлением в шинах. Большинство современных систем используют автоматизированную калибровку через диагностический разъём OBD-II, но ручная настройка возможна для базовых моделей.
Этапы калибровки
Автоматическая калибровка (OBD-II):
- Подключите сканер к диагностическому порту автомобиля
- Запустите ПО парктроника и активируйте режим калибровки
- Установите мишени (специальные отражатели) на рекомендованном расстоянии (обычно 0.5-1 м от бампера)
- Дождитесь завершения самодиагностики системы (сигнал подтверждения)
Ручная корректировка (если отсутствует OBD):
- Измерьте эталонное расстояние до препятствия рулеткой
- Сравните с показаниями парктроника на дисплее
- Отрегулируйте чувствительность датчиков через потенциометры или меню блока управления
- Проверьте углы обзора камеры: маркеры на экране должны совпадать с реальной разметкой
| Параметр | Оптимальное значение |
| Дистанция обнаружения | 1.2-2.5 м (передние датчики), 0.8-1.5 м (задние) |
| Погрешность измерения | ±3 см для препятствий выше 30 см |
| Частота ложных срабатываний | Менее 1% при тесте 20 мин |
Важно! После калибровки проведите тест-драйв с имитацией препятствий (конусы, коробки). Если система не распознаёт объекты или "видит" несуществующие помехи – повторите настройку. Для моделей с проекцией на лобовое стекло дополнительно откалибруйте угол вывода информации.
Настройка чувствительности сенсоров под разные условия
Калибровка чувствительности парктроника напрямую влияет на точность обнаружения препятствий и минимизацию ложных срабатываний. Для большинства моделей регулировка осуществляется через меню мультимедийной системы или физические кнопки на дисплее парктроника, где можно выбрать один из предустановленных режимов либо выполнить ручную тонкую настройку.
Влажная погода, снег или грязь на датчиках требуют увеличения чувствительности на 15-20%, так как загрязнения снижают эффективность ультразвуковых волн. При этом в экстремальных условиях (ливень, метель) рекомендуется временно активировать режим "Грязь/Снег", который компенсирует помехи за счёт увеличения частоты импульсов.
Оптимальные настройки для типовых сценариев
- Городская парковка: средняя чувствительность (стандартный режим) с акцентом на боковые датчики для контроля дистанции до соседних авто
- Бездорожье/гравий: снижение чувствительности на 10% для игнорирования мелких камней и веток
- Ночное время: активация функции "Точный замер" с уменьшением зоны обнаружения на 30 см для исключения ложных тревог от теней
| Условие | Рекомендация | Особенности |
|---|---|---|
| Обледенение датчиков | Макс. чувствительность + ручная очистка | Ледяная корка вызывает частые ложные сигналы |
| Буксировка прицепа | Отключение задних сенсоров | Автоматическое распознавание фаркопа в премиальных моделях |
При длительной стоянке у стен или заборов используйте геозону: система запоминает статичные объекты и временно исключает их из зоны контроля. Для точной калибровки расстояния до препятствий применяйте эталонный объект (коробка 0.5×0.5 м), перемещая его на разные дистанции и корректируя пороги срабатывания в настройках.
Особенности установки камеры в номерную рамку
Главное преимущество номерной рамки с интегрированной камерой – минимальное вмешательство в конструкцию автомобиля. Корпус камеры встраивается непосредственно в рамку, что исключает необходимость сверлить бампер или искать сложные точки крепления. Такой монтаж сохраняет заводской вид и обеспечивает естественную защиту объектива от грязи и механических повреждений благодаря выступающим краям рамки.
Точность позиционирования камеры критически важна для корректного отображения линий разметки на экране. Рамка должна быть установлена строго параллельно земле и по центру оси автомобиля, иначе углы обзора исказятся, а направляющие парковки будут показывать траекторию движения с ошибкой. Обязательна проверка угла наклона после фиксации, особенно на неровных поверхностях.
Ключевые этапы и требования
Подготовительные работы:
- Совместимость: Подбор рамки под конкретную модель авто (размеры номерного крепления, форма бампера).
- Прокладка кабеля: Требуется аккуратно завести проводку в салон через резиновые уплотнители багажника или технологические заглушки, избегая перегибов.
Электрическое подключение:
- Камера запитывается от лампы заднего хода для автоматической активации при включении передачи.
- Обязательна изоляция соединений и использование предохранителя в цепи питания.
- Видеокабель протягивается к монитору/головному устройству вдали от силовых проводов во избежание помех.
Особенности эксплуатации:
| Фактор | Влияние |
| Загрязнение рамки | Требует регулярной очистки – грязь на рамке блокирует обзор камеры. |
| Вибрация | Ненадежное крепление вызывает "дребезжание" изображения. |
| Снег/лед | Накопление осадков на рамке может полностью закрыть объектив зимой. |
Прокладка проводов от багажника к головному устройству
Основная задача – протянуть сигнальный кабель от камеры в задней части автомобиля к монитору или магнитоле в салоне. Кабель обычно включает видеопровод RCA ("тюльпан"), провода питания (+12V) и "массы", а иногда отдельный провод для активации камеры (Reverse).
Трассировка осуществляется скрытно под обшивкой салона или напольными коврами для защиты от повреждений и сохранения эстетики. Стандартный путь: от места установки камеры в багажнике/крышке багажника → вдоль бокового порога салона → под торпедой → к головному устройству.
Ключевые этапы работ
Подготовка материалов:
- Кабель с экранированием длиной ~6-8 метров (зависит от модели авто)
- Пластиковые хомуты, изолента
- Пластиковые монтажные лопатки для демонтажа обшивки
- Термоусадочные трубки для соединений
Последовательность действий:
- Снять пластиковые накладки порогов и стойки С (задняя стойка салона)
- Проложить кабель под ковриками или внутри технологических каналов кузова, избегая зон движения сидений
- Фиксировать жгут хомутами каждые 30-40 см, исключая провисание
- Через межсалонную перегородку вывести кабель в пространство за магнитолой
- Подключить видеоштекер к AUX-входу ГУ, питание – к цепи задней передачи или ACC
Критические моменты:
| Защита от помех | Не прокладывать рядом с силовыми проводами (>20 см расстояния) |
| Герметизация | Места ввода в салон через резиновые заглушки обработать герметиком |
| Тестирование | Проверить работу камеры ДО полной сборки обшивки |
Ошибки: Передавливание кабеля элементами кузова, подключение питания напрямую к аккумулятору без предохранителя, отсутствие экранирования – приводят к помехам на экране или выходу системы из строя.
Интеграция с мультимедийной системой автомобиля
Парктроник с камерой заднего вида, подключенный к штатной мультимедийной системе, выводит изображение непосредственно на основной дисплей автомобиля. Это исключает необходимость установки отдельного экрана, обеспечивая единую точку контроля для водителя. Интеграция активируется автоматически при включении задней передачи, мгновенно переключая интерфейс головного устройства.
Совместимость обеспечивается через стандартные интерфейсы: аналоговый AV-вход, цифровой HDMI или цифровые шины (CAN/LIN). Современные системы поддерживают протоколы OEM, позволяя накладывать на изображение динамические линии парковки, данные с датчиков расстояния и предупреждающие иконки. Управление настройками (яркость, контраст, калибровка линий) осуществляется через меню мультимедийного комплекса.
Функциональные возможности интеграции
| Компонент | Реализация | Эффект |
|---|---|---|
| Экран | Использование основного дисплея (7-12") | Четкая детализация объектов, широкий угол обзора |
| Обработка данных | Совместный анализ сигналов с камеры и ультразвуковых сенсоров | Точное определение дистанции, цветовая индикация опасности |
| Аудиосистема | Трансляция звуковых предупреждений через динамики авто | Громкость и тональность сигналов адаптируются к скорости |
Критические преимущества: синхронизация с навигацией (карты парковок в режиме реального времени), обновление прошивок через OTA, голосовое оповещение. Важно: при нештатной установке требуется декодирование видеосигнала для совместимости с защищенными OEM-системами.
Экстренное торможение при опасном сближении
Система анализирует данные с ультразвуковых датчиков парктроника и изображение с камеры в реальном времени, вычисляя скорость сближения с препятствием. При критическом сокращении дистанции, когда водитель не реагирует на звуковые/визуальные предупреждения, автоматически активируется экстренная остановка.
Алгоритм учитывает тип препятствия (статичное/движущееся), дорожное покрытие и текущую скорость, оптимизируя силу и момент торможения. Электроника кратковременно берет управление тормозами на себя, предотвращая столкновение или минимизируя его последствия.
Ключевые особенности работы
Функция срабатывает только при движении задним ходом и включает:
- Мгновенную подачу звукового сигнала высокой тональности
- Красную мигающую подсветку зоны риска на экране
- Автономное задействование ABS с максимальным усилием
| Параметр | Диапазон активации | Реакция системы |
|---|---|---|
| 0.5 - 1.2 м | Низкий риск | Прерывистый звук + желтая разметка на экране |
| 0.3 - 0.5 м | Средний риск | Непрерывный сигнал + красная зона на дисплее |
| Менее 0.3 м | Экстренная ситуация | Автоторможение + двойное мигание стоп-сигналов |
После остановки автомобиля управление возвращается водителю, а на дисплее сохраняется зацикленная запись с камеры за 5 секунд до события для анализа.
Защита камеры от загрязнения и обмерзания
Загрязнение линзы грязью, пылью или снегом полностью блокирует обзор камеры заднего вида, делая парктроник бесполезным. Обмерзание зимой приводит к аналогичному результату, а попытки механической очистки льда могут повредить чувствительный объектив.
Производители используют несколько ключевых решений для минимизации этих проблем. Наиболее распространённым является встраивание камеры в ручку багажника или под эмблему производителя – это частично защищает объектив от прямого попадания грязи и воды при движении.
Способы защиты и обслуживания
Конструктивные решения:
- Встроенные омыватели: Миниатюрные форсунки, активируемые с салона, подают очищающую жидкость на линзу.
- Подогрев линзы: Электрический нагревательный элемент вокруг объектива предотвращает образование наледи и конденсата.
- Специальные гидрофобные покрытия: Наносятся на линзу, отталкивая воду, грязь и облегчая их стекание.
Эксплуатация и уход:
- Регулярно очищайте линзу мягкой, влажной, безворсовой салфеткой.
- Зимой перед поездкой проверяйте отсутствие наледи на камере.
- При наличии функции подогрева – активируйте её заранее в морозную погоду.
- Используйте омыватель (если установлен) при сильном загрязнении.
Сравнительная эффективность методов:
| Метод | Эффективность против грязи | Эффективность против обмерзания | Сложность/стоимость |
|---|---|---|---|
| Гидрофобное покрытие | Средняя | Низкая | Низкая |
| Подогрев | Низкая | Высокая | Средняя |
| Омыватель | Высокая | Средняя (с незамерзайкой) | Высокая |
| Комбинированный (омыватель + подогрев) | Очень высокая | Очень высокая | Высокая |
Оптимальная защита достигается комбинацией подогрева и гидрофобного покрытия, а наличие омывателя решает проблему сильных загрязнений. Регулярный ручной уход остаётся обязательным элементом поддержания работоспособности системы.
Диагностика неисправностей: типичные ошибки системы
Парктроник с камерой заднего вида представляет комплексную систему, где неисправности проявляются в виде искажений изображения, ложных сигналов или полного отсутствия функций. Проблемы возникают как в программной, так и в аппаратной части, включая сенсоры, камеру, экран и соединительные элементы.
Распространённые признаки включают зависание интерфейса, появление "слепых зон" на мониторе, хаотичное срабатывание звуковых предупреждений без препятствий или отображение сообщений об ошибках на дисплее. Ранняя диагностика предотвращает выход из строя смежных компонентов.
Частые причины сбоев
Эксплуатационные и аппаратные факторы, провоцирующие неполадки:
- Загрязнение сенсоров – пыль, грязь или лёд на датчиках парктроника и объективе камеры
- Окисление контактов – коррозия в разъёмах жгута проводов или цепи питания
- Механические повреждения – трещины линзы камеры, вмятины на ультразвуковых датчиках
- Перебои электропитания – низкое напряжение АКБ, обрыв провода заднего хода
Программные сбои и особенности калибровки:
- Сбитые настройки угла обзора камеры после замены шин или ремонта подвески
- Конфликт ПО головного устройства с прошивкой камеры
- Некорректная адаптация новых датчиков после замены
| Симптом | Вероятная причина | Проверка |
| Тёмное/размытое изображение | Загрязнение камеры, неисправность подсветки | Осмотр объектива, тест при искусственном освещении |
| Постоянный звуковой сигнал | Заблокированный датчик, обрыв провода | Диагностика мультиметром, визуальный осмотр сенсоров |
| Отсутствие изображения | Обрыв видеокабеля, сбой питания | Тест напряжения на разъёме камеры, проверка предохранителя |
Важно: При замене камеры используйте модели с идентичным углом обзора – несовпадение параметров вызывает некорректную работу направляющих линий на экране. Для датчиков парктроника обязательна замена комплектом даже при выходе из строя одного элемента.
Сравнение беспроводных и проводных моделей парктроников с камерой
Беспроводные модели передают сигнал от камеры к монитору по радиоканалу, что исключает необходимость прокладки кабелей через салон автомобиля. Проводные решения используют физическое соединение проводами для передачи видео и питания, обеспечивая прямую связь между компонентами системы.
Ключевые критерии выбора включают сложность монтажа, стабильность сигнала, качество изображения и устойчивость к внешним помехам. Ценовая политика и требования к дополнительному оборудованию также существенно различаются между технологиями.
Основные различия технологий
| Характеристика | Беспроводные модели | Проводные модели |
|---|---|---|
| Установка | Проще (минимум проводов, не требует разбора салона) | Сложнее (необходима аккуратная прокладка кабеля через уплотнители) |
| Надежность сигнала | Риск помех от Wi-Fi/Bluetooth, возможны задержки | Стабильная передача без задержек и потерь качества |
| Качество видео | Зависит от помех, возможны артефакты сжатия | Максимально четкое изображение без сжатия |
| Цена | Дороже из-за технологии передачи | Дешевле при аналогичных характеристиках камеры |
| Дополнительно | Требуют отдельных источников питания для камеры | Питание по основному кабелю, не нужны батареи |
Беспроводные системы предпочтительны при:
- Ограниченном времени на установку
- Отсутствии возможности демонтажа обшивки салона
- Использовании в малогабаритных автомобилях
Проводные системы рекомендуются когда критичны:
- Бескомпромиссное качество картинки
- Минимизация риска сбоев сигнала
- Долговечность без замены батарей
Обзор лучших комбинированных систем 2023 года: парктроник с камерой заднего вида
Современные комбинированные решения интегрируют ультразвуковые датчики с HD-камерами, предоставляя водителю двойной уровень контроля. Системы автоматически активируются при включении задней передачи, проецируя на экран цветное изображение с динамической разметкой и сопровождая его звуковыми оповещениями о препятствиях. Производители делают ставку на помехоустойчивость сенсоров, широкий угол обзора камер (140-180°) и интеллектуальную обработку данных.
Ключевыми критериями отбора стали: точность измерений (погрешность ≤10 см), качество картинки в темноте (ИК-подсветка ≥5 м), устойчивость к влаге/грязи, тип дисплея (встроенный или зеркальный) и дополнительные функции. В ТОП-2023 вошли модели с минимальной задержкой сигнала (менее 0.3 сек), поддержкой парковочных траекторий и совместимостью с разными типами ТС.
| Модель | Разрешение камеры | Датчики | Особенности |
|---|---|---|---|
| ParkCity AVS-4K | 4K Ultra HD | 8 сенсоров | Ночное видение Starvis, водонепроницаемость IP69K |
| Falcon Eye FE-980 | Full HD 1080p | 6 сенсоров | Антибликовое зеркало-дисплей, голосовые подсказки |
| Autoexpert X7 Pro | HD 720p | 4+4 (перед/зад) | Радарная сетка с цветовой индикацией, -30°C морозостойкость |
Технологические тренды
- AI-анализ: распознавание людей/объектов на камере (ParkMaster AI-Vision)
- Беспроводная интеграция: передача данных с камеры на экран по Wi-Fi (CarCam Hybrid Pro)
- 3D-визуализация: построение объемной модели окружения (Blackview Surround 360)

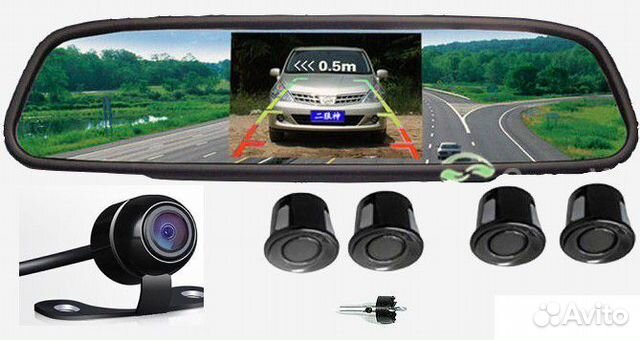

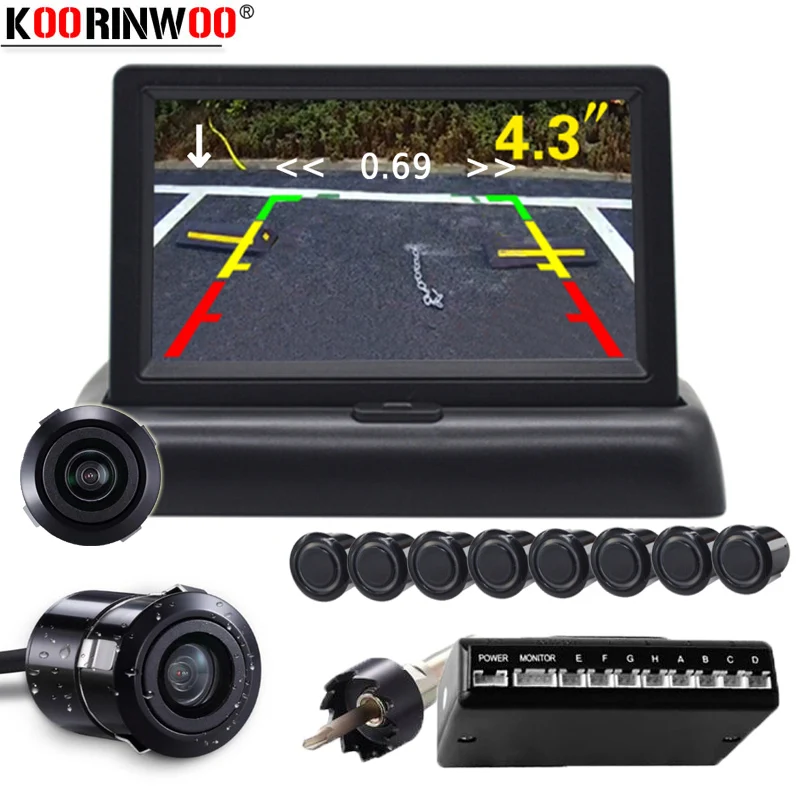

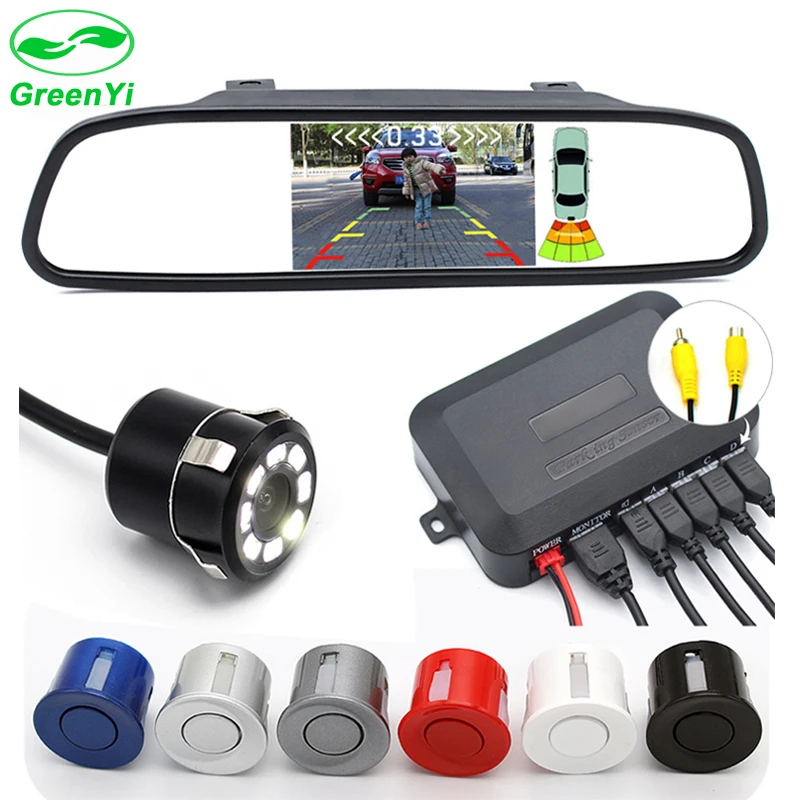

При выборе учитывайте тип дисплея: встроенные 7-10” мониторы обеспечивают детализацию, но требуют места, а зеркала заднего вида с проекцией (Rexant RHD-9) сохраняют штатный интерьер. Для внедорожников критична защита камеры металлической шторкой (Prestigio RoadRunner), для коммерческого транспорта – зоны покрытия до 2.5 метров по бокам.
Список источников
При подготовке материалов использовались специализированные технические ресурсы и документация, посвященные автомобильным парковочным системам. Основной акцент сделан на спецификациях оборудования, принципах работы и особенностях интеграции камер заднего вида.
Источники включают официальные данные производителей электронных компонентов, независимые экспертные обзоры и профильные издания. Вся информация проверена на соответствие текущим технологическим стандартам.
- Техническая документация производителей парктроников (Pioneer, Bosch, Steelmate)
- Руководства по эксплуатации комбинированных систем "парктроник + камера"
- Сравнительные тесты в автомобильных журналах (За рулем, Авторевю)
- Инженерные отчеты о совместимости сенсоров и видеомодулей
- Аналитические материалы с профильных ресурсов (CarElectronics, AutoTechReview)
- Видеоинструкции по установке от сертифицированных автосервисов
- Отраслевые стандарты ISO 17386 (системы маневрирования задним ходом)
