Найти диагностический разъем - места расположения в авто

Статья обновлена: 18.08.2025

Современные автомобили оснащены электронными системами управления, требующими периодической диагностики. Для подключения сканера или специального оборудования предназначен диагностический разъем OBD-II.

Поиск этого разъема часто вызывает затруднения у автовладельцев, так как его расположение варьируется в зависимости от марки и модели автомобиля. Знание типичных мест установки сэкономит время и упростит процесс компьютерной проверки машины.

Стандартизация расположения разъема по протоколу EOBD

Европейский протокол бортовой диагностики (EOBD) строго регламентирует физическое расположение разъема OBD-II в автомобилях, продаваемых на рынке ЕС с 2001 года. Основная цель – унификация точки доступа для диагностического оборудования независимо от марки авто.

Стандарт предписывает размещение разъема в зоне легкой доступности водителя без инструментов. Максимальное расстояние от рулевой колонки ограничено 100 см, что исключает необходимость разбирать панели или залезать под педали.

Требования и типичные места установки

Конкретные зоны монтажа согласно нормативам:

• Нижняя часть приборной панели со стороны водителя (более 80% моделей)
• Пространство под рулевой колонкой или за крышкой блока предохранителей
• Центральная консоль в районе пепельницы/прикуривателя
• Район рычага стояночного тормоза или подлокотника

Тип размещения	Примеры автомобилей
Открыто под рулем	VW Golf, Opel Astra
За декоративной заглушкой	Renault Megane, Peugeot 308
Ряд с блоком предохранителей	Ford Focus, BMW 3-series

Важно: В некоторых моделях премиум-сегмента (Mercedes S-Class, Audi A8) разъем может дублироваться в багажнике или моторном отсеке. При отсутствии соединения в стандартной зоне проверьте:

1. Закрытые пластиковые крышки с маркировкой "OBD"
2. Ниши для ног переднего пассажира
3. Отсек под чехлом рулевой колонки

Несоответствие стандарту – повод проверить VIN-код на соответствие рынку ЕС. Американские и азиатские спецификации допускают иное расположение.

Общие рекомендации по поиску в салоне

При поиске диагностического разъема OBD-II в салоне автомобиля сосредоточьтесь на зоне вокруг водительского сиденья. Большинство производителей размещают разъем в пределах прямой досягаемости водителя, избегая сложных разборок панелей.

Используйте фонарик для осмотра труднодоступных мест и проверяйте пространство под рулевой колонкой на разных уровнях – от пола до приборной панели. Разъем может быть скрыт декоративными заглушками или расположен вертикально на боковых поверхностях.

Типичные места расположения

• Под рулевой колонкой: осмотрите левую и правую сторону кронштейна, пространство за рычагами управления
• Нижняя часть приборной панели: проверьте участки возле блока предохранителей или дверного проема
• Зона педального узла: ищите над педалью тормоза или сбоку от нее
• Центральная консоль: осмотрите отсек для ног переднего пассажира, ниши под климат-контролем

При отсутствии визуального доступа аккуратно проведите рукой вдоль предполагаемых зон – прямоугольный разъем размером со спичечный коробок легко определяется на ощупь. Если поиск не дал результатов, обратитесь к:

1. Руководству по эксплуатации авто (раздел "Техническое обслуживание")
2. Онлайн-базам расположения разъемов по марке/модели
3. Форумы владельцев вашей модели автомобиля

Распространенная ошибка	Рекомендуемое действие
Поиск только на уровне глаз	Проверять зоны у ног и под коленями
Игнорирование защитных крышек	Нажимать на пластиковые панели для обнаружения скрытых отсеков
Прекращение поиска после осмотра 1-2 зон	Методично обследовать все секторы вокруг руля по часовой стрелке

Зона водительского сиденья как отправная точка

Большинство автопроизводителей размещают диагностический разъем (OBD-II) в пределах легкой досягаемости от водителя, обычно в радиусе вытянутой руки. Это логично, учитывая необходимость быстрого доступа для подключения сканера без перемещения по салону. Первичный осмотр стоит начинать с нижней части приборной панели со стороны рулевой колонки.

Сконцентрируйте внимание на пространстве под рулем и над педальным узлом – это классическое место установки. Проверьте участки слева и справа от колонки руля, включая возможные углубления или съемные технологические заглушки. Нередко разъем крепится на тыльной стороне пластиковых панелей или фиксируется клипсой в нише для коленей.

Типичные места в зоне водителя:

• Под рулевой колонкой: Осмотрите открытые участки снизу и сбоку от руля, проведите рукой вдоль кромок панелей.
• За защитным кожухом: Аккуратно отогните резиновые/пластиковые накладки вокруг колонки руля.
• В блоке предохранителей: Откройте крышку основного блока предохранителей (часто слева от руля или в торце панели).
• За вещевым ящиком: В некоторых моделях разъем скрыт за бардачком – потребуется его открытие и демонтаж.

Важно: Используйте фонарик для тщательного осмотра теневых зон. Разъем имеет стандартную трапециевидную форму с 16-ю контактами (2 ряда по 8), часто маркирован надписью "OBD", "DIAG" или символом чипа. Если поиск не увенчался успехом, расширьте область проверки – перейдите к центральной консоли или зоне пассажира.

Обследование пространства под рулевой колонкой

Зона под рулевым колесом – одно из самых распространенных мест для установки диагностического разъема OBD-II. Начните визуальный осмотр, опустившись в положение водителя и сместив кресло назад для удобного доступа. Проверьте участки за панелью рулевой колонки, вокруг кожуха замка зажигания и с внутренней стороны пластиковых накладок.

Используйте фонарик для тщательного изучения труднодоступных мест. Обратите внимание на конструктивные элементы: разъем часто крепится на клипсах или пластиковых кронштейнах в 10-40 см от рулевой колонки. Может быть частично скрыт жгутами проводов или декоративными заглушками, требующими аккуратного отгибания.

Ключевые зоны для проверки

• За панелью приборов: между рулем и бардачком, часто слева от колонки руля
• Ниже блока предохранителей: в нише над педальным узлом
• За защитной крышкой: некоторые модели маскируют разъем откидным пластиковым элементом

При обнаружении похожего порта сверьте его конфигурацию с эталоном OBD-II: трапециевидная форма (6,4×3,2 см), 16 контактов в двух рядах, наличие маркировки "OBD", "DIAG" или символа чипа. Избегайте принудительного отсоединения – фиксатор нажимается движением защелки вверх/вниз.

Визуальный признак	Характерные особенности
Форма корпуса	Скошенные углы с одной стороны (трапеция)
Цвет пластика	Черный (чаще всего), реже – серый/белый
Расположение контактов	Два параллельных ряда по 8 пинов

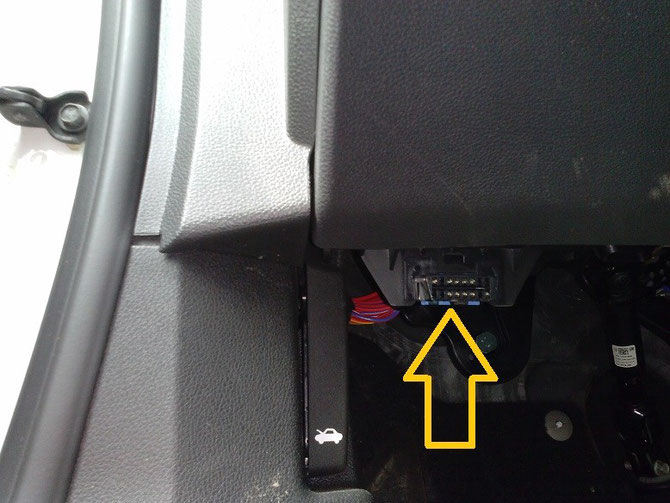

Проверка нижней части приборной панели слева

Одним из наиболее распространенных мест для размещения диагностического разъема OBD-II в современных автомобилях является область под рулевой колонкой. Сосредоточьтесь на левой стороне приборной панели в районе водительского места, тщательно осматривая пространство над педалями или сбоку от них.

Для эффективного поиска присядьте на уровне пола водительской зоны и направьте фонарик вверх под панель. Разъем часто скрыт за декоративными накладками или проводами, поэтому проверьте следующие участки:

Ключевые зоны для осмотра:

• Над педалью тормоза/сцепления - закрепите взгляд на кронштейнах под рулем
• Слева от блока предохранителей - иногда расположен рядом с ним
• За пластиковой заглушкой - ищите прямоугольные съемные панели
• В нише за рычагом открывания капота - особенно в европейских моделях

Обязательно проведите рукой по труднодоступным участкам: разъем может иметь глубину до 5-7 см и крепиться тыльной стороной к корпусу. Характерные признаки - трапециевидная форма (16-контактный OBD) и наличие фиксатора сбоку.

Тип разъема	Распространенность	Особенности поиска
OBD-II (16-pin)	95% авто после 2000 г.	Черный пластик, размер ~4x2 см
Старые разъемы (9-pin)	Некоторые авто 90-х	Круглой формы, часто у рулевой колонки

Поиск за дефлекторами вентиляции у коленей водителя

В некоторых моделях автомобилей, особенно среди азиатских производителей (Hyundai, Kia, Toyota), диагностический разъем OBD-II может скрываться за дефлекторами вентиляции в районе коленей водителя. Этот участок часто упускают из виду при визуальном осмотре.

Для доступа потребуется опуститься в ножное пространство водительского места и внимательно изучить пластиковые панели под рулевой колонкой. Дефлекторы обычно представляют собой горизонтальные или вертикальные решетки, прилегающие к центральной консоли или тоннелю. Разъем может находиться непосредственно за ними либо в нише, прикрытой этими элементами.

Алгоритм поиска

1. Отодвиньте сиденье максимально назад для увеличения пространства.
2. Визуально исследуйте зону вокруг педального узла: фокусируйтесь на съемных панелях с вентиляционными прорезями.
3. Аккуратно подденьте дефлектор пластиковой лопаткой или пальцами – большинство крепятся на клипсах.
4. Проверьте углубления за решеткой: разъем часто фиксируется в специальном посадочном гнезде.

Типичные признаки	Возможные сложности
Прямоугольный вырез в кузове за панелью	Тугое крепление клипс дефлектора
Проводка, ведущая к скрытой нише	Необходимость демонтажа нескольких элементов

Важно: На некоторых авто (например, Kia Rio III) дефлектор крепится винтами – проверьте торцы элемента перед снятием. Если разъем не обнаружен, исследуйте пространство за прилегающими блоками предохранителей.

Осмотр области педального узла

Проверьте пространство над и вокруг педалей газа, тормоза и сцепления (если оно есть). Часто разъем монтируется на кронштейне за педалями или сбоку от них, в зоне, скрытой от прямого взгляда водителя. Для удобства доступа может потребоваться лечь на пол водительского коврика и посветить фонариком вверх.

Внимательно осмотрите пластиковую облицовку под рулевой колонкой и боковые панели тоннеля. Производители нередко размещают порт в углублении или за съемной заглушкой на этих панелях. Ощупайте поверхности рукой, так как разъем может быть скрыт в нише или частично перекрыт жгутами проводов.

Типичные места в зоне педалей

• Над педалью тормоза: Крепление к металлическому кронштейну за тормозной педалью.
• Слева от рулевой колонки: В углублении пластиковой обшивки, иногда под резиновой крышкой.
• За панелью предохранителей: Если блок предохранителей расположен слева в ногах водителя.
• На центральном тоннеле: Со стороны водителя, под облицовкой рядом с дверью.

Важно: В некоторых моделях (особенно азиатских марок) доступ к разъему возможен только после снятия нижней декоративной накладки под рулем. Для этого обычно достаточно открутить 2-3 винта или отстегнуть пластиковые клипсы.

Проверка области под рулем со стороны замка зажигания

Начните с визуального осмотра пространства за рулевой колонкой, сместившись в сторону замка зажигания. Часто производители размещают диагностический порт в зоне свободного доступа для сервисных работ – между педальным узлом и нижней кромкой пластиковой облицовки рулевой колонки. Пригнитесь вниз со стороны водительского сиденья, используя фонарик для детального изучения.

Обратите внимание на характерные признаки разъема: прямоугольный пластиковый корпус стандарта OBD-II (примерно 4×2 см) с 16 контактами, часто черного цвета. Проверьте возможные точки крепления – порт может фиксироваться пластиковым кронштейном за декоративной панелью или крепиться клипсами к жгуту проводки. В некоторых моделях он частично скрыт за предохранительным блоком или регулировочным рычагом руля.

Типичные места расположения

• Непосредственно под замком зажигания – в нише за пластиковой заглушкой
• Слева от рулевой колонки – за выключателем света или рычагом стеклоочистителя
• На тыльной стороне бардачка для приборов (в некоторых моделях Renault, Opel)

Марка авто	Особенности расположения
VW, Skoda	За съемной заглушкой под рулевым переключателем
Toyota, Nissan	Над педалью газа, за пластиковой накладкой
Lada	Слева от рулевой рейки, рядом с блоком предохранителей

При отсутствии видимого разъема аккуратно ощупайте пространство рукой – иногда порт монтируется вглубь конструкции. В современных автомобилях ищите значок ⚡️OBD или пиктограмму диагностики. Для точного определения сверьтесь с руководством по ремонту конкретной модели.

Исследование отсека предохранителей возле левой стойки

Откройте водительскую дверь и найдите пластиковую панель в торце салона, примыкающую к лобовому стеклу. Эта зона часто скрывает основной или дополнительный монтажный блок. Снимите защитную крышку, отщелкнув пластиковые фиксаторы или выкрутив крепежные винты (в зависимости от модели авто).

Внимательно осмотрите пространство внутри отсека: диагностический разъем OBD-II обычно размещается на внутренней стенке блока, реже – крепится к корпусу отдельным кронштейном. Ищите трапециевидный 16-контактный порт (стандарт ISO 15031-3) с характерными пазами по краям. Убедитесь, что кабели не зажаты и не препятствуют доступу.

Типичные места в отсеке

• Левый верхний угол – закреплен на корпусе блока предохранителей
• Центральная перегородка – встроен в пластиковую основу
• Нижняя часть – выведен отдельно с группой жгутов

Марка авто	Особенности расположения
Volkswagen, Skoda	Под крышкой, слева от рулевой колонки
Ford, Kia	Фиксация клипсами к боковой стенке
Toyota, Nissan	Часто прикрыт декоративной шторкой

При отсутствии разъема в видимой зоне проверьте пространство за блоком предохранителей – иногда порт утоплен вглубь. Используйте фонарик для осмотра труднодоступных участков. Не путайте OBD-порт с разъемами CAN-шины или сервисными колодками – они имеют меньше контактов.

Центральная консоль: возможные места установки

В области центральной консоли диагностический разъем часто размещают в пределах зоны досягаемости водителя, обычно под панелью приборов или в нижней части консоли. Производители стремятся обеспечить удобный доступ для подключения сканера, поэтому разъем редко скрывают глубоко за обшивкой.

Конкретное расположение варьируется: в одних моделях он находится за пепельницей или под рычагом КПП, в других – внутри бардачка или за откидной крышкой возле колен водителя. Иногда разъем крепят вертикально на боковой стенке тоннеля или под климат-контролем.

Типичные точки на центральной консоли

• Под панелью управления аудиосистемой: за съемной декоративной накладкой
• Ряд с прикуривателем: в нише для мелких предметов
• В нижнем отсеке консоли: слева от рулевой колонки
• За откидным лючком: между сиденьями водителя и пассажира

Азиатские авто	Чаще под рулевой колонкой
Европейские модели	Преимущественно в бардачке
Американские авто	Обычно открыто слева от педалей

Проверка зоны под рычагом КПП или селектором АКПП

Произведите визуальный осмотр пространства вокруг основания ручки переключения передач. Снимите декоративные накладки (пластиковую рамку, кожух), аккуратно поддевая их плоской отверткой или пластиковым монтажным инструментом. Часто разъем скрыт под этими элементами, закреплен на пластине или прикручен к тоннелю пола.

Обратите внимание на возможные лючки или съемные заглушки в боковых стенках центрального тоннеля. В некоторых моделях доступ к разъему осуществляется через боковую часть консоли со стороны водителя или пассажира. Проверьте наличие защелок или крепежных винтов, требующих откручивания.

Ключевые места поиска в этой зоне:

• Под пластиковым подстаканником или отсеком для мелких предметов переднего ряда сидений.
• За пепельницей или блоком управления климатом в старых моделях.
• В нише под рычагом КПП/селектором АКПП после снятия кожуха (иногда требует отсоединения электроразъемов подсветки).
• На боковой поверхности центрального тоннеля со стороны водительского или пассажирского сиденья.

Если разъем не обнаружен, сверьтесь с руководством по ремонту конкретной модели или проверьте другие типовые места расположения: зону под рулевой колонкой, блок предохранителей в салоне или моторном отсеке.

Осмотр отсека под подстаканниками

Многие современные автомобили размещают диагностический разъём в центральной консоли, особенно в зоне подстаканников или под съёмными панелями рядом с ними. Это пространство часто скрывает не только порты для зарядки, но и важные электронные компоненты, включая OBD-II разъём.

Для проверки аккуратно снимите резиновые вставки подстаканников и любые декоративные накладки, используя пластиковый монтажный инструмент, чтобы избежать царапин. Осмотрите углубления на предмет прямоугольного 16-контактного порта (стандартный размер – около 4×2 см) с характерными металлическими контактами внутри.

Пошаговый алгоритм поиска

1. Уберите предметы из подстаканников и снимите съёмные резиновые коврики.
2. Проверьте боковые стенки углублений – разъём может быть смещён влево/вправо.
3. Нажмите на дно отсека: некоторые авто имеют откидную крышку или ложное дно.

Тип крепления	Признаки	Действия
Скрытый лючок	Прямоугольный выступ с прорезью	Подденьте крышку пластиковой картой
Фиксатор-защёлка	Специальный паз на корпусе разъёма	Надавите на верхний край фиксатора

Обратите внимание на цвет проводов, ведущих к порту: стандартная распиновка OBD-II подразумевает жёлтую, зелёную или белую изоляцию. Если разъём не обнаружен, проверьте пространство за отсеком – иногда он крепится на кронштейне в глубине ниши.

Панель под магнитолой и климат-контролем

В современных автомобилях, особенно европейского и азиатского производства, диагностический разъем часто располагается за панелью приборов, непосредственно под блоком магнитолы или климат-контроля. Это место обеспечивает легкий доступ для подключения сканера и защищает контакты от случайных повреждений.

Для обнаружения разъема потребуется аккуратно снять декоративную накладку, прикрывающую центральную консоль. Крепление обычно осуществляется на пластиковых защелках или винтах, скрытых под заглушками. Разъем может быть зафиксирован в специальном посадочном гнезде или свободно висеть на жгуте проводов.

Пошаговый алгоритм поиска

1. Отключите зажигание и снимите ключ из замка.
2. Аккуратно подденьте пластиковой лопаткой края панели вокруг магнитолы/климат-контроля.
3. Извлеките накладку, отщелкнув фиксаторы по периметру (не прилагайте чрезмерных усилий).
4. Осмотрите пространство за панелью: разъем OBD-II обычно имеет трапециевидную форму с 16 контактами.
5. При необходимости отсоедините крепление разъема от кузова или жгута проводов.

Важные нюансы:

• У моделей Toyota и Lexus разъем может крепиться к металлическому кронштейну слева от рулевой колонки
• В некоторых Volkswagen требуется демонтировать блок предохранителей под рулем
• На автомобилях с вертикальной компоновкой панели (например, Honda CR-V) проверьте отсек под пепельницей

Марка	Особенности расположения	Тип крепления
Renault	За заглушкой под кнопками АС	Пластиковые зажимы
Kia/Hyundai	Слева от руля под крышкой	Винт Torx T10
BMW	В нише для колен водителя	Магнитная клипса

Проверка пространства за пепельницей

В ряде автомобилей, особенно европейских марок (VW, Audi, Skoda, BMW), диагностический разъем OBD-II может располагаться скрыто за пепельницей. Это место часто упускают из виду из-за его неочевидности.

Пепельница обычно фиксируется пластиковыми защелками. Для ее извлечения аккуратно нажмите на фиксаторы по бокам и потяните блок на себя. Если пепельница выдвижная – полностью откройте ее и проверьте крепление.

Последовательность осмотра

После снятия пепельницы внимательно обследуйте углубление. Разъем часто крепится вертикально или горизонтально на задней стенке ниши. Используйте фонарик для поиска. Обратите внимание на:

• Стандартную форму: Ищите трапециевидный пластиковый корпус с 16 контактами.
• Цвет: Чаще всего черный, реже – серый или синий.
• Защитную крышку: Иногда разъем прикрыт откидным клапаном.

Если разъем не виден сразу, ощупайте верхнюю и боковые части ниши рукой. В некоторых моделях он смещен вглубь или закреплен на кронштейне сбоку. Не применяйте силу – при наличии сопротивления проверьте схему расположения для вашей модели авто.

При обнаружении убедитесь, что это именно OBD-II (стандартный 16-пиновый разъем). После диагностики установите пепельницу на место до характерного щелчка фиксаторов.

Бардачок: скрытые ниши внутри

При поиске диагностического разъема OBD-II нередко стоит проверить не только сам бардачок, но и его внутренние углубления, отсеки и технологические ниши. Производители часто размещают порт в труднодоступных местах этого отсека для защиты от случайных повреждений или для эстетики.

Осмотрите боковые стенки бардачка, особенно в зоне крепления к центральной консоли. Отогните гибкие вставки или резиновые коврики на дне – под ними могут находиться заглубленные площадки. В некоторых моделях разъем монтируется на подвижной металлической/пластиковой рамке, которую нужно приподнять пальцами.

Типичные места внутри бардачка

• Задняя стенка: утопленная вертикальная площадка ближе к пассажирскому сиденью.
• Правый верхний угол: ниша за креплениями документов или страховочной антенны.
• Под откидным лотком: если бардачок имеет двухуровневую конструкцию.
• За фиксатором крышки: с внутренней стороны механизма замка.

Для доступа может потребоваться полностью вынуть содержимое бардачка и нащупать порт рукой. В автомобилях премиум-сегмента встречаются отодвигающиеся панели или поворотные кронштейны, которые открывают доступ к разъему только при определенном усилии.

Пассажирская зона: обследование правой консоли

Водительская сторона часто содержит основные блоки управления, но диагностический разъем может располагаться и в пассажирской зоне. Особое внимание следует уделить правой консоли – области, простирающейся от центрального тоннеля до дверного проема переднего пассажира. Этот участок не всегда активно используется, поэтому производители иногда размещают там сервисные элементы.

Начните визуальный осмотр зоны возле ног пассажира. Сосредоточьтесь на пространстве под перчаточным ящиком (бардачком) и боковой части центральной консоли. Разъем обычно монтируется открыто или скрыт за съемными накладками. Необходимо проверить как вертикальные поверхности, обращенные к салону, так и нижнюю часть консоли в районе коврового покрытия.

Ключевые точки для проверки:

• Нижний край бардачка: Пальцами ощупайте пространство под перчаточным ящиком, особенно по бокам и в центральной части.
• Боковая панель консоли: Осмотрите вертикальную поверхность между бардачком и дверью, уделяя внимание возможным технологическим лючкам.
• Зона крепления жгута проводов: Проследите путь основных жгутов вдоль консоли – разъем часто крепится рядом с ними пластиковым хомутом.

В некоторых моделях доступ к разъему требует частичного демонтажа накладок. Ищите:

1. Декоративные заглушки прямоугольной формы
2. Пластиковые клипсы, фиксирующие панели
3. Отсутствующие винты или неочевидные точки крепления

Тип крепления	Признаки	Действия
Открытый монтаж	Виден без разборки, защищен резиновой заглушкой	Снять заглушку, осмотреть контакты
Скрытый монтаж	Наличие прямоугольного выступа на панели	Поддеть панель отверткой с широким лезвием

Поиск за вещевым ящиком со стороны пассажира

В некоторых моделях автомобилей (особенно азиатских и американских производителей) диагностический разъем OBD-II скрыт за вещевым ящиком. Для доступа потребуется полностью открыть перчаточный ящик и опустить его вниз до характерного щелчка, отжав пластиковые ограничители по бокам.

После снятия бардачка осмотрите пространство за ним – разъем обычно крепится на металлическом кронштейне или пластиковой панели корпуса торпедо. Ищите трапециевидную 16-контактную колодку с черным или серым корпусом, расположенную вертикально или горизонтально.

Типичные места крепления

• На центральной стойке: справа от ножек пассажира, за проводкой
• На монтажной панели ЭБУ: возле блока предохранителей
• За климатической установкой: требует снятия воздуховодов

При отсутствии визуального доступа используйте зеркальце на ручке – разъем часто маскируют пластиковыми кожухами. Для моделей Honda и Toyota характерно крепление на тыльной стороне кронштейна бардачка, что требует его временного демонтажа.

Марка	Особенности расположения
Nissan	За климат-блоком, под заглушкой
Kia/Hyundai	На кронштейне под пассажирской airbag
Subaru	Слева от ножного пространства

При монтаже бардачка обратно убедитесь, что фиксаторы полностью защелкнулись – незакрепленный ящик может заблокировать доступ к разъему при повторных диагностиках.

Пространство под передним пассажирским сиденьем

В ряде автомобилей, особенно представителей немецкого автопрома (Audi, BMW, Mercedes-Benz, Volkswagen) и некоторых азиатских марок (например, Subaru), диагностический разъем OBD-II может располагаться в зоне под передним пассажирским сиденьем. Это пространство часто выбирается производителями для скрытого монтажа, обеспечивая защиту разъема от случайных повреждений и загрязнений при сохранении относительно легкого доступа.

Для обнаружения разъема в этой области необходимо отрегулировать положение сиденья, максимально сдвинув его вперед или подняв (если предусмотрена функция подъема). В некоторых моделях потребуется визуально или на ощупь обследовать пространство под сиденьем, обращая внимание на участки крепления коврового покрытия, пластиковые технологические лючки или специальные вырезы в обивке пола. Разъем обычно закреплен на кронштейне или проводке и может быть ориентирован контактами вниз или в сторону салона.

Особенности поиска и доступа

• Подготовка места: Уберите коврики и посторонние предметы с зоны поиска. При необходимости используйте фонарик для подсветки.
• Осмотр креплений: Проверьте места фиксации сиденья к полу – разъем может быть закреплен рядом с направляющими или электроразъемами самого сиденья.
• Проверка пластиковых накладок: Ищите небольшие съемные панели или отгибающиеся клапаны в боковине тоннеля или обивке пола под сиденьем. Иногда разъем скрыт за ними.

Преимущества расположения	Возможные сложности
Защищенность от влаги и грязи	Ограниченное пространство для манипуляций
Меньший риск случайного повреждения	Необходимость регулировки/подъема сиденья
Эстетичный вид салона (скрыт от глаз)	Риск задеть проводку сиденья при неаккуратном доступе

Если разъем не обнаружен визуально, рекомендуется провести рукой по возможным точкам крепления под сиденьем (предварительно убедившись в отсутствии острых кромок). В сложных случаях стоит воспользоваться зеркалом на ручке или изучить руководство по эксплуатации конкретной модели автомобиля, где обычно указано точное месторасположение диагностического порта.

Зона заднего сиденья: актуально для некоторых моделей

В отдельных автомобилях, преимущественно премиальных марок (BMW, Mercedes-Benz, Audi) или моделях с задним приводом, диагностический разъем размещен в зоне заднего сиденья. Такое расположение защищает контакты от влаги и механических повреждений салона, а также упрощает доступ для сервисных специалистов при подъеме машины на стенд.

Для поиска необходимо осмотреть пространство под задними сиденьями – чаще всего разъем крепится к кузову под центральной частью дивана или за боковыми подушками. В некоторых случаях он скрыт под пластиковыми заглушками или ковровым покрытием, фиксирующимся на липучках. Требуется тщательно проверить возможные точки крепления вдоль тоннеля карданного вала.

Типичные места крепления в задней зоне

• Под центральной подушкой сиденья: приподнимите нижнюю часть дивана, отстегнув фиксаторы у основания.
• За боковой обшивкой: снимите пластиковые накладки в районе крепления ремней безопасности.
• В нише для огнетушителя/аптечки: проверьте боковые отсеки багажного отделения.

Марка	Пример модели	Особенности доступа
BMW	5 серия (E60)	Под левой подушкой заднего сиденья, крепится скобой
Mercedes-Benz	W211	За лючком в полу у ног заднего пассажира

Важно! Перед поиском отключите клеммы АКБ – в этой зоне часто проложены провода системы безопасности подушек. Используйте фонарик для осмотра труднодоступных мест, избегая применения металлических инструментов во избежание замыкания контактов.

Обследование пространства под ковриком водителя

Снимите коврик водительского места, потянув его вверх за фиксирующие клипсы или язычки. Осмотрите оголенную металлическую поверхность пола – разъем часто крепится к кузову рядом с педальным узлом или центральным тоннелем. Убедитесь в отсутствии загрязнений или посторонних предметов, которые могут маскировать его расположение.

Проверьте углубления и технологические ниши вдоль порогов или под педалью тормоза. Прощупайте зоны под пластиковыми накладками и за проводкой – корпус разъема обычно имеет трапециевидную форму размером 5–7 см. В некоторых моделях он может быть частично скрыт за звукоизоляцией или закреплен вертикально на стойке.

Типичные места под ковриком

• Зона крепления педального блока – слева от педали тормоза
• Центральный тоннель – у правого края коврика
• Под крепежным кронштейном рулевой колонки
• В углублении возле порога – под пластиковой заглушкой

Если разъем не обнаружен, проверьте фиксацию проводки под ковриком – кабели диагностического порта обычно идут жгутом в направлении блока предохранителей. Важно: перед обратной установкой коврика убедитесь, что разъем не пережат и не контактирует с подвижными элементами педалей.

Специфика размещения диагностического разъема в автомобилях Volkswagen

В большинстве моделей Volkswagen диагностический разъем OBD-II располагается в зоне водительского места, преимущественно под рулевой колонкой. Производитель придерживается стандартизированного подхода, но точное местоположение варьируется в зависимости от года выпуска и конкретной платформы автомобиля.

Для доступа к разъему часто требуется визуальный осмотр пространства под приборной панелью со стороны водителя – водителю может понадобиться наклониться или использовать фонарик. В некоторых модификациях разъем частично скрыт декоративными панелями или фиксаторами.

Типичные места установки по моделям

• Golf/Jetta (Mk5-Mk7): За пластиковой заглушкой под рулевой колонкой, слева от блока предохранителей.
• Passat (B6-B8): В углублении над педалью тормоза, часто прикрыт откидной крышкой с символом "OBD".
• Tiguan/Touareg: Слева от рулевой колонки в нише за защитным кожухом, требующим нажатия на фиксаторы.
• Polo/Sedan (новейшие поколения): В районе колен водителя, за небольшой съемной панелью в торпедо.
• Электрические модели (ID.3/ID.4): Под центральным дисплеем в нижнем отсеке, рядом с портами USB-C.

Важно: В автомобилях до 2001 года (например, Golf Mk4) может встречаться устаревший разъем OBD-F (2x2 контакта), расположенный за пепельницей или в бардачке. Для подключения современных сканеров требуется переходник.

Типичные места в моделях Audi и Skoda

В автомобилях Audi диагностический разъем OBD-II обычно расположен в зоне водительского места. Наиболее распространенные точки – нижняя часть торпедо слева от рулевой колонки, под крышкой в области колен или внутри бардачка. В современных моделях (A4, A6, Q7) разъем часто скрыт декоративной панелью, требующей снятия для доступа.

У марок Skoda разъем также находится в салоне, преимущественно возле водителя. Типичные варианты – под пластиковой заглушкой у рычага стояночного тормоза, за пепельницей в центральном тоннеле или под рулевой колонкой. В моделях Octavia, Superb и Kodiaq его нередко размещают в нише под переключателями света.

Распространенные локации (сводка)

• Audi:
  • Под рулевой колонкой за съемной панелью
  • В бардачке (нужно снять пластиковую крышку)
  • У левого колена водителя за откидным клапаном
• Skoda:
  • Центральный тоннель возле рычага ручника
  • Ниша под блоком управления светом
  • Под съемной крышкой ниже кнопки открытия багажника

Модель	Точное место
Audi A4 (B8/B9)	Слева под рулем, за откидной шторкой
Skoda Octavia A7	Под клавишей открытия багажника, съемная панель
Audi Q5 (8R)	В ногах водителя, за пластиковой заглушкой
Skoda Kodiaq	Центральная консоль слева от ручки КПП

Расположение диагностического разъема в BMW

В автомобилях BMW диагностический разъем OBD-II чаще всего располагается в двух основных зонах: переднем отсеке (моторном отделении) или правой части салона. Точное местоположение варьируется в зависимости от модели, года выпуска и рынка сбыта.

Для быстрого поиска рекомендуется проверить оба указанных участка. В современных моделях приоритетным местом установки является салонный отсек, тогда как в некоторых старых версиях разъем вынесен под капот.

Основные зоны размещения

Отсек	Детали расположения
Передний (моторный отсек)	На левой стороне (ближе к лобовому стеклу), примыкая к модулю управления двигателем Под пластиковой крышкой с маркировкой "OBD" или "DIAG" Характерно для моделей E36, E38, E39 (1990-е – начало 2000-х)
Правый отсек (салон)	В зоне ног переднего пассажира (под бардачком) За декоративной накладкой или съемной панелью торпедо Фиксируется пластиковым креплением – визуально определяется по трапециевидной 16-пиновой форме

Особенности поиска диагностического разъема в Mercedes-Benz

Поиск диагностического разъема (OBD/DLC) в автомобилях Mercedes-Benz часто вызывает сложности у владельцев, особенно незнакомых с особенностями немецкого автопрома. В отличие от многих марок, где порт обычно расположен строго под рулевой колонкой в зоне доступа водителя, у Mercedes-Benz его местоположение может варьироваться и быть менее очевидным на первый взгляд.

Основная причина сложностей поиска заключается в модельном разнообразии и эволюции конструкций салона. Mercedes-Benz долгое время использовал свои проприетарные диагностические системы до полного перехода на стандарт OBD-II, а также часто интегрирует порт в элементы интерьера, маскируя его для сохранения эстетики. Это требует более внимательного осмотра характерных зон.

Ключевые зоны поиска и нюансы

Наиболее распространенное расположение:

• Под рулевой колонкой/за панелью приборов (со стороны водителя): Это стандартная и самая вероятная зона. Однако порт часто находится не строго "под рулем", а:
  • На тыльной стороне нижней декоративной накладки (кожуха) под рулевой колонкой. Требуется либо лечь на пол и посмотреть вверх, либо нащупать рукой.
  • Может быть частично скрыт самой панелью или жгутом проводов, иногда расположен под небольшим углом.
  • Иногда находится слева от рулевой колонки, ближе к двери, или справа, ближе к центральной консоли, но все еще в зоне ног водителя.

Альтернативные и менее очевидные места:

• В районе бардачка (перчаточного ящика): Особенно характерно для некоторых старых моделей (например, W202, W210) и внедорожников (ML, GL классика). Порт может быть:
  • Непосредственно внутри бардачка, часто в его верхней части у задней стенки.
  • Под бардачком со стороны пассажира.
  • За бардачком (требуется его снятие для доступа).
• На центральном тоннеле: Иногда порт располагается в районе рычага КПП или селектора передач:
  • Под пепельницей/подстаканником в передней части тоннеля.
  • Сбоку от тоннеля, со стороны водителя или пассажира, часто прикрыт откидной крышкой.
• В нише для коленей водителя: Реже, но встречается на некоторых моделях (например, старые SLK) – порт встроен в пластиковую накладку слева от руля в зоне колена.
• Под капотом: На очень старых моделях Mercedes (до повсеместного внедрения OBD-II, примерно до середины 90-х/начала 2000-х для разных моделей) диагностический разъем мог находиться в моторном отсеке, обычно на блоке предохранителей или рядом с ним.

Важные особенности Mercedes-Benz:

• Люфт рулевой колонки: Регулировка руля по высоте/вылету может временно открыть обзор на порт, если он расположен за кожухом колонки.
• Защитная заглушка: Разъем часто прикрыт плотной пластиковой заглушкой (обычно черного цвета). Ее необходимо аккуратно снять, потянув на себя или в сторону.
• Модельные различия: Расположение может сильно отличаться даже в пределах одного поколения или класса (например, у E-Class W211 и C-Class W203). Всегда сверяйтесь с руководством по эксплуатации (Rubrik 00 - Technische Daten - Anschlusslage) или надежными источниками для конкретной модели и года выпуска.
• Коммерческие автомобили (Sprinter, Vito): Порт часто расположен в нестандартных местах: под приборной панелью со стороны пассажира, в районе педального узла, за крышкой в полу со стороны водителя.
• Доступ: Для подключения сканера обычно требуется доступ к порту при выключенном зажигании.

Опыт обнаружения в автомобилях Ford

В большинстве моделей Ford диагностический разъем OBD-II расположен в зоне водительского коленного упора. При визуальном осмотре салона с водительского места он обычно скрыт под пластиковой накладкой рулевой колонки или за декоративной панелью слева от педального узла. Для доступа требуется лишь пальцами нащупать прямоугольный вырез в обшивке или отщелкнуть защитную крышку.

На примере Ford Focus III (2011-2018) разъем находится строго под рулевой колонкой: при опускании головы ниже уровня руля он виден между кронштейном крепления и блоком предохранителей. В кроссоверах вроде Kuga II (2012-2020) размещение аналогичное, но ближе к центральной консоли – слева от ножного пространства водителя, за вертикальной панелью с защелкой.

Типичные варианты расположения по моделям

• Mondeo IV (2007-2014): Слева от педального узла, за откидной шторкой из мягкого пластика
• Fiesta VII (2008-2017): В нише под рулевой колонкой, частично прикрыт жгутом проводки
• Explorer V (2011-2019): Смещен к центру, у левого края бардачка (требуется лечь на спину в ногах водителя)

Модель	Точное положение	Особенности доступа
Transit Custom	Над педалью тормоза	Требует снятия магнитной заглушки
Mustang VI	Под декоративной панелью у левого колена	Крышка фиксируется пластиковыми клипсами
EcoSport II	Ряд с рычагом открывания капота	Вертикальное расположение разъема

В редких случаях (например, Ford Fusion Hybrid) порт может дублироваться в моторном отсеке – рядом с блоком предохранителей под капотом. При поиске стоит ориентироваться на стандартную трапециевидную форму разъема с 16 контактами и характерный синий/черный цвет пластикового корпуса.

Характерные зоны в Opel/Vauxhall

В автомобилях Opel/Vauxhall диагностический разъем OBD-II чаще всего расположен в салоне, в зоне водительского места. Производитель обычно размещает его в пределах легкой досягаемости, без необходимости демонтажа панелей. Тем не менее, точное местоположение может варьироваться в зависимости от модели и года выпуска.

Самые распространенные зоны для поиска сосредоточены вокруг рулевой колонки и центральной консоли. При визуальном осмотре обращайте внимание на участки ниже уровня приборной панели, особенно слева от руля, а также проверяйте пространство возле блока предохранителей.

Типичные места расположения

• Под рулевой колонкой: Слева от педального узла, часто за декоративной накладкой (актуально для Astra H/J, Corsa D, Insignia A).
• Над педалями: За торпедой, ближе к центральной части (распространено на моделях Vectra C, Zafira B).
• Ряд с блоком предохранителей: В салоне – внизу приборной панели со стороны водителя или в бардачке (характерно для Meriva, Mokka).
• Центральный тоннель: У основания рычага КПП или под пепельницей (встречается на некоторых комплектациях Omega, Signum).

Модель (пример)	Приоритетная зона поиска
Corsa E (2019+)	Под рулем, слева над педалью тормоза
Grandland X	Нижняя часть торпедо, левее руля
Vivaro C	Блок предохранителей за крышкой под рулем

Если разъем не обнаружен в перечисленных зонах, проверьте пространство под перчаточным ящиком или под сиденьем водителя (редко, но встречается на коммерческих версиях). В очень старых моделях (до 2000 года) порт может располагаться в моторном отсеке возле АКБ.

Популярное расположение диагностического разъема у Renault и Dacia

У большинства моделей Renault и Dacia диагностический разъём OBD-II находится в зоне водительского места. Производитель традиционно размещает его в нижней части торпедо со стороны руля, обеспечивая лёгкий доступ без необходимости разбирать панели.

Конкретное положение может варьироваться в зависимости от модели и года выпуска автомобиля. Чаще всего разъём прячется под пластиковыми накладками или заглушками в пределах вытянутой руки водителя.

Характерные места установки:

• Под рулевой колонкой – слева или справа от органа управления, за декоративной крышкой
• В районе пепельницы – под съёмным лотком в центральной консоли (актуально для Logan, Sandero)
• Около блока предохранителей – в нише слева от руля или за бардачком
• Под клавишами управления светом – на моделях с высокой рулевой колонкой

Модель	Типичное расположение
Renault Logan / Sandero	Под пепельницей центральной консоли
Renault Duster	Слева под рулевой колонкой за откидной крышкой
Renault Megane / Scenic	Ниша слева от руля под панелью приборов
Dacia Lodgy / Dokker	Ряд с рычагом ручного тормоза или под пепельницей

Важно: в автомобилях после 2010 года разъём всегда расположен в салоне, никогда – в подкапотном пространстве. Если возникают сложности с поиском, используйте фонарик для осмотра труднодоступных зон под рулём.

Типовые точки расположения диагностического разъема в Peugeot и Citroën

В автомобилях Peugeot и Citroën диагностический разъем OBD-II обычно расположен в салоне в зоне водителя. Стандартные места установки схожи для большинства моделей благодаря единой платформе PSA. Разъем часто скрыт от прямого взгляда, но доступен без демонтажа панелей.

Точное положение зависит от модели и года выпуска, однако существуют характерные зоны поиска. Ниже приведены наиболее распространенные варианты расположения для популярных моделей.

Характерные места для распространенных моделей

• Под рулевой колонкой (Peugeot 307, 407, Citroën C4, C5):
  • Слева от педального узла за пластиковой накладкой
  • Иногда прикрыт откидной крышкой
• Центральная консоль у ног водителя (Peugeot 208, 308, Citroën C3):
  • Справа от рулевой колонки в нише над педалью газа
  • Часто без защитного кожуха
• Зона рычага КПП/пепельницы (Peugeot 206, Partner, Citroën Berlingo):
  • Под съемной пепельницей или заглушкой передней консоли
  • Рядом с кнопкой аварийной сигнализации
• Бардачок (Peugeot 3008, 5008, Citroën C4 Picasso):
  • За или под перчаточным ящиком
  • Требует открытия бардачка для доступа

Для моделей выпуска до 2004 года проверьте пространство за прикуривателем. В современных автомобилях (после 2018 г.) разъем часто смещен в зону нижней части центрального тоннеля между сиденьями.

Локализация в японских моделях Toyota/Lexus

В японских моделях Toyota и Lexus диагностический разъем (DLC3) чаще всего располагается в районе рулевой колонки. Точное место может варьироваться в зависимости от года выпуска и конкретной модели, но стандартная зона поиска – под приборной панелью со стороны водителя.

Для доступа к разъему необходимо осмотреть пространство под рулем: в большинстве случаев он крепится на пластиковом кожухе колонки или фиксируется клипсами на тыльной стороне панели приборов. В некоторых премиальных моделях Lexus разъем может быть скрыт декоративной заглушкой.

Типичные места расположения

• Под рулевой колонкой: справа или слева от блока педалей, часто за пластиковой накладкой
• За лючком: в нише для предохранителей слева от руля (актуально для Lexus RX, Toyota Crown)
• В бардачке: у некоторых моделей (например, Toyota Alphard) доступ возможен после снятия вещевого ящика

Модель	Типичное расположение	Особенности
Toyota Land Cruiser Prado	Слева под рулем, возле блока предохранителей	Доступ без снятия панелей
Lexus LS (2006-2017)	За съемной крышкой в нижней части торпедо	Требуется демонтаж магнитолы для доступа к верхним контактам
Toyota Prius (JDM)	Ниже рулевой колонки, со стороны водительской двери	Защитная шторка оранжевого цвета

Важно: В праворульых версиях разъем всегда дублируется в симметричном положении относительно руля. При поиске рекомендуется использовать фонарик – черный 16-контактный разъем часто маскируется в теневых зонах.

Поиск диагностического разъема в Nissan и Infiniti

В автомобилях Nissan и Infiniti диагностический разъем OBD-II обычно расположен в салоне, в зоне водительского места. Стандарт предписывает его установку в пределах 1 метра от рулевой колонки, но точное положение варьируется в зависимости от модели и года выпуска.

Для успешного поиска осмотрите пространство под рулевым колесом, область педального узла, центральную консоль и бардачок. В некоторых старых моделях (выпущенных до 2000-х) разъем может находиться в моторном отсеке.

Распространенные места расположения

Типичные зоны для поиска разъема в современных моделях:

• Под рулевой колонкой: Наиболее частое место. Осмотрите пространство над педалями, слева от рулевой колонки или за пластиковой накладкой (например, Nissan Qashqai, X-Trail).
• За/внутри бардачка: В Nissan Almera, Juke или Infiniti QX50 снимите бардачок (отожмите боковые ограничители) – разъем часто крепится на задней стенке.
• Центральная консоль: Ищите у основания рычага КПП, под пепельницей или в нижней части панели климат-контроля (Infiniti Q50, Nissan Murano Z51).
• Под капотом: В старых моделях (Nissan Primera P11, Terrano WD21) – у лобового стекла со стороны водителя, возле блока предохранителей или аккумулятора.

Примечание: В автомобилях Infiniti разъем иногда прикрыт декоративной заглушкой (например, в зоне колен водителя). Для доступа к нему в моделях типа Infiniti FX35 может потребоваться снять нижнюю панель под рулем.

Конструктивные особенности Honda/Acura

На автомобилях Honda и Acura диагностический разъем OBD-II (DLC - Data Link Connector) обычно располагается в салоне, в зоне доступности водителя. Точное место может варьироваться в зависимости от модели и года выпуска, но производитель придерживается общих принципов размещения для удобства подключения сканера.

Наиболее распространенные зоны установки - пространство под приборной панелью со стороны водителя или в районе центральной консоли. Разъем всегда монтируется в зоне видимости и свободного доступа рук, без необходимости демонтажа панелей кузова или глубокого поиска.

Типичные места расположения разъема:

• Под рулевой колонкой: Классическое место для большинства моделей (Civic, Accord, CR-V). Часто крепится на кронштейне за декоративным кожухом колонки.
• Возле колен водителя: На некоторых седанах и кроссоверах (например, Acura TLX, Honda Pilot) разъем может находиться слева от руля, над педалями или около блока предохранителей.
• Центральная консоль: В отдельных случаях (например, Honda Odyssey, Acura MDX) разъем размещают в нижней части консоли, около отсека для ног переднего пассажира или под пепельницей.

Важно: На моделях до 2000 года встречаются разъемы Honda-DLC (3-контактные) или OBD-I (специфические для бренда), которые могут находиться в моторном отсеке (у блока предохранителей) или за бардачком.

Места установки диагностического разъема в корейских Hyundai/Kia

В подавляющем большинстве моделей Hyundai и Kia диагностический разъем OBD-II расположен в зоне водительского места, обеспечивая легкий доступ для подключения сканера. Его размещение строго регламентировано стандартом OBD-II, требующим нахождения в пределах вытянутой руки водителя.

Конкретная точка может незначительно варьироваться в зависимости от модели, года выпуска и конструкции салона, однако существует несколько типичных зон, где стоит искать разъем в первую очередь.

Распространенные зоны расположения

Наиболее частые места:

• Под рулевой колонкой: Основное место для большинства моделей (Solaris, Rio, Creta, Sportage, Seltos и др.). Разъем крепится к пластиковой панели под рулем. Для поиска опустите взгляд вниз от руля к педалям – он может быть слегка скрыт декоративной накладкой или кронштейном.
• Слева от руля у ног водителя: Часто встречается в кроссоверах и седанах (Tucson, Santa Fe, K5, Optima). Разъем расположен на торпедо или боковой панели, слева от блока предохранителей, иногда прикрыт откидной крышкой.

Реже, но возможно:

• В районе центральной консоли: У некоторых моделей (Stinger, Carnival) разъем может находиться в передней части центрального тоннеля, под пепельницей или климат-контролем, рядом с рычагом КПП.
• За перчаточным ящиком (бардачком): Встречается редко (обычно на старых моделях). Требуется снять бардачок для доступа.

Важно: Если разъем не виден сразу, внимательно осмотрите указанные зоны, возможно, он прикрыт декоративной заглушкой или пластиковой панелью. В современных моделях он всегда находится в салоне, в зоне водителя.

Отечественные авто: ВАЗ/Lada

В автомобилях ВАЗ/Lada диагностический разъем чаще всего соответствует стандарту OBD-II (16-контактный). Основные места расположения – салон в районе рулевой колонки или под капотом. В старых моделях (до 2000-х) встречаются нестандартные разъемы (например, 12-контактные колодки), требующие переходников для современного оборудования.

Поиск следует начинать в зоне водительского места: проверьте пространство под панелью приборов слева от руля, около блока предохранителей или педального узла. В некоторых моделях разъем скрыт за декоративными накладками. В современных Lada (Granta, Vesta, XRAY) он обычно доступен без демонтажа элементов.

Расположение в популярных моделях

Модель	Расположение разъема
ВАЗ 2108-2115	Под капотом справа (у вакуумного усилителя), реже – в салоне под "бардачком"
ВАЗ 2110-2112	Слева под рулевой колонкой, за пластиковой заглушкой
Lada Priora	Над педалью сцепления, у блока предохранителей
Lada Granta/Kalina 2	Ниже рулевой колонки, открыто (возле кнопки ESP)
Lada Vesta/XRAY	Под рулем справа, рядом с крышкой OBD
Нива 4x4 (2121/2131)	Под панелью приборов слева или в моторном отсеке (у левой стойки)

Размещение диагностического разъема в автомобилях УАЗ и ГАЗ

В большинстве моделей УАЗ (Патриот, Хантер, Буханка) диагностический разъем OBD-II расположен в салоне под рулевой колонкой. Для доступа необходимо осмотреть пространство за декоративной накладкой панели приборов со стороны водителя – обычно он крепится на кронштейне слева от блока педалей. В некоторых модификациях разъем может быть скрыт за съемной заглушкой.

В автомобилях ГАЗ (ГАЗель Бизнес, NEXT, Соболь) разъем чаще всего находится в аналогичной зоне: под рулевой колонкой в районе монтажного блока предохранителей. В старых моделях (например, ГАЗ 31105 Волга) ищите его в моторном отсеке – на левом брызговике возле аккумулятора или за воздушным фильтром.

Типовые места для популярных моделей

Модель	Расположение
УАЗ Патриот	Слева под рулевой колонкой, за пластиковой накладкой
УАЗ Хантер	Под приборной панелью, левее рулевой колонки
ГАЗель NEXT	У основания рулевой колонки, рядом с замком зажигания
ГАЗ 3302 (старая ГАЗель)	В моторном отсеке на левом брызговике

1. Общие рекомендации по поиску:
   • Включайте зажигание перед подключением сканера – некоторые разъемы подсвечиваются
   • Проверьте пространство возле блока предохранителей в салоне
   • В коммерческих моделях осмотрите зону возле педального узла

Американские Chevrolet и Ford: нюансы

В автомобилях Chevrolet разъем OBD-II чаще всего располагается под рулевой колонкой слева от педального узла, иногда скрытый пластиковой накладкой. В полноразмерных моделях вроде Tahoe или Suburban его нередко смещают к нижнему краю приборной панели со стороны водителя, а в некоторых поколениях Camaro и Corvette встречается размещение в бардачке или центральной консоли.

У Ford традиционным местом считается пространство под рулевым колесом между педалью тормоза и туннелем трансмиссии, но в пикапах серии F-150 и внедорожниках Explorer разъем часто крепят внутри вещевого ящика или под пепельницей. Модели Focus и Fusion могут иметь разъем за декоративной заглушкой в районе колен водителя, тогда как в коммерческих фургонах E-Series его выносят в область под прикуривателем.

Ключевые отличия

Chevrolet:

• Современные модели (после 2010 г.) - строго в зоне досягаемости сидящего водителя
• Silverado/Sierra - за съемной панелью слева от руля
• Электрические Bolt EV - под экраном мультимедиа

Ford:

• Mustang (S550) - за вещевым ящиком пассажира
• Транзитные фургоны - под пепельницей центральной консоли
• Отличительная черта - синий или черный пластик корпуса

Общий нюанс: в обоих брендах разъемы 1996-2002 гг. выпуска могут иметь нестандартную распиновку, требующую переходников для диагностического оборудования. В дизельных версиях пикапов часто дублируются два порта - отдельно для двигателя и шасси.

Использование фонарика при плохой видимости

Диагностический разъем часто располагается в затемненных зонах салона: под рулевой колонкой, за вещевым ящиком, под приборной панелью или в труднодоступных нишах. Естественного освещения обычно недостаточно для точного определения его местоположения, особенно в вечернее время или при затемненных стеклах автомобиля. Фонарик становится критически важным инструментом, так как позволяет выявить мелкие детали конструкции, цветовую маркировку контактов и символы OBD-II, которые легко пропустить в полумраке.

Для эффективного поиска используйте компактный фонарик с узким лучом или налобный вариант, оставляющий руки свободными. Направляйте свет параллельно поверхностям – это создаст контрастные тени и выделит рельеф разъема. Если фонарик поддерживает регулировку яркости, установите среднее значение: слишком слабый свет не устранит тени, а чрезмерно яркий вызовет блики на пластике. При работе в узких пространствах (например, у педального узла) используйте зеркальце на удлинителе совместно с подсветкой для обзора скрытых участков.

Тактильный поиск в труднодоступных местах

При визуальной недоступности разъёма основным методом становится тактильный поиск. Ориентируйтесь на предполагаемую зону расположения, описанную в руководстве или известную для конкретной марки. Отключите зажигание и, при необходимости, снимите минусовую клемму с АКБ для безопасности.

Используйте кончики пальцев для сканирования поверхностей. Ищите характерные признаки: прямоугольный или трапециевидный пластиковый корпус, выступающий за плоскость панели. Обращайте внимание на плотные жгуты проводов, отходящие от разъёма – их легче нащупать. Двигайтесь системно, например, сверху вниз или от центра к краям зоны поиска.

Ключевые рекомендации

• Защита рук: Наденьте тонкие рабочие перчатки (х/б или нейлон), чтобы избежать порезов о металлические кромки и защитить кожу от грязи.
• Используйте зеркало: Примените автомобильное зеркальце на удлинителе или камеру смартфона с подсветкой для визуального контроля в щелях.
• Щуп вместо пальцев: В узкие щели (например, у рулевой колонки) аккуратно введите тонкий гибкий предмет (пластиковую лопатку, длинную отвертку с тупым концом). По изменению сопротивления или характерному звуку (пластик о пластик) определите местоположение.
• Проверьте снизу: Часто разъём скрыт под пластиковой накладкой или ковром. Лягте на спину под рулевую колонку или педальный узел, прощупывая пространство вверх ладонью.

Если разъём обнаружен, но доступ ограничен, отметьте его положение визуально или тактильно запомните траекторию подхода. Убедитесь, что найденный коннектор соответствует описанию (количество контактов, форма) перед подключением сканера. Избегайте чрезмерных усилий – при сопротивлении проверьте наличие фиксаторов или защелок.

Демонтаж декоративных заглушек для доступа

После определения вероятной зоны расположения диагностического разъема (чаще всего в районе рулевой колонки, под бардачком или возле педального узла), осмотрите пластиковые панели на наличие съемных элементов. Производители часто маскируют порт декоративными заглушками, визуально сливающимися с обшивкой салона. Эти элементы не имеют явных крепежных винтов и обычно фиксируются пластиковыми защелками.

Внимательно изучите форму и текстуру заглушки: она может выделяться тонким контуром, матовой поверхностью на глянцевом пластике или небольшим технологическим пазом для поддевания. На некоторых моделях присутствует пиктограмма в виде чипа или надпись "OBD", но чаще всего обозначения отсутствуют. Для уверенности сверьтесь с руководством по эксплуатации конкретного автомобиля.

Правила безопасного снятия заглушки

Используйте только пластиковые монтажные лопатки или медиаторы – металлические инструменты оставят царапины на панелях. Действуйте поэтапно:

1. Найдите зазор между заглушкой и основной панелью (чаще сверху или сбоку)
2. Плавно введите инструмент на глубину 3-5 мм
3. Равномерно поддевайте элемент по периметру, освобождая защелки
4. Избегайте перекоса – приложите усилие к центру при снятии

Распространенные ошибки при демонтаже:

• Резкий отрыв заглушки с усилием на одну сторону
• Использование ножей или отверток
• Попытки выковыривать элемент без поиска точек фиксации

Тип крепления	Особенности снятия	Риски
Вертикальные защелки (2-4 шт.)	Поддевать строго параллельно панели	Поломка "усов" крепления
Распорные клипсы	Вытягивать перпендикулярно с равным усилием	Вырывание клипс из посадочных мест
Магнитное крепление	Сдвигать горизонтально до щелчка	Отслоение магнитной пластины

После извлечения осмотрите внутренние крепления: если клипсы остались в панели, аккуратно снимите их пассатижами с мягкими накладками и установите обратно на заглушку. При обнаружении винтов под съемным элементом – используйте подходящую биту для их откручивания. Помните: диагностический порт всегда крепится к корпусу автомобиля отдельно и не фиксируется на самой заглушке.

Диагностика под капотом: где искать

Основной диагностический разъем OBD-II (On-Board Diagnostics) в современных автомобилях чаще всего располагается в моторном отсеке. Его местоположение регламентировано международными стандартами, что упрощает поиск. Производители обычно размещают порт в зонах, доступных без демонтажа элементов кузова или агрегатов.

Типичные места размещения под капотом включают пространство около монтажного блока предохранителей, зоны крепления щитка передка или участки вдоль лонжеронов. Точное расположение может варьироваться в зависимости от марки и модели автомобиля, но существуют общие закономерности поиска.

Ключевые зоны для проверки

• Блок предохранителей: Самый вероятный участок. Осмотрите верхние и боковые поверхности блока, особенно область над левой или правой фарой.
• Вблизи аккумулятора: Некоторые производители (например, BMW, Volkswagen) фиксируют разъем на кронштейне аккумуляторной батареи или на стенке моторного щита со стороны водителя.
• Под капотной изоляцией: На отдельных моделях Mercedes или Ford порт может скрываться под теплоизоляционным материалом капота в районе дворников.
• У гидроборта: У французских машин (Peugeot, Citroën) часто встречается возле бачка гидроусилителя руля.

Важно: При отсутствии разъема в указанных точках проверьте места стыка моторного отсека с салоном – иногда порт вынесен в технологические прорези около водительской стойки. Для точного определения используйте руководство по эксплуатации автомобиля или технические базы данных (например, ETKA, ELSA).

Что делать при нестандартном расположении

Стандарт OBD-II предписывает размещение разъема в зоне доступности водителя, обычно в радиусе 1 метра от рулевой колонки. Однако производители иногда отклоняются от типовых схем, особенно в автомобилях премиум-сегмента, гибридах или редких моделях. Поиск усложняется отсутствием единой базы данных с точной информацией для всех марок и годов выпуска.

Если разъем не обнаружен в очевидных местах – под рулевой колонкой, возле педального узла, в бардачке или центральном тоннеле – потребуется системный подход. Игнорирование нестандартного размещения может привести к повреждению пластиковых панелей или случайному отключению штатной проводки при попытках самостоятельного вскрытия элементов салона.

Алгоритм поиска

Шаг 1: Использование документации

• Изучите руководство пользователя автомобиля: разделы "Диагностика", "Электрооборудование" или "Сервис"
• Проверьте сервисные мануалы (например, Haynes или официальные repair manual) – ищите схему "DLC location"
• Найдите наклейки в подкапотном пространстве с пиктограммой разъема и стрелкой

Шаг 2: Альтернативные зоны осмотра

1. Под панелью предохранителей со стороны водителя (требует снятия крышки)
2. За декоративными заглушками в центральной консоли (возле рычага КПП или подстаканников)
3. Под сиденьем водителя (проверьте крепления ковра и боковые пластиковые накладки)
4. В нише для ног переднего пассажира (особенно в праворульных машинах)
5. За вещевым ящиком (бардачком) – демонтируйте его для проверки

Шаг 3: Специфичные случаи

Тип автомобиля	Типовые нестандартные места
Американские пикапы (RAM, F-150)	За пепельницей, внутри дверцы перчаточного ящика
Немецкие премиум-бренды (BMW, Mercedes)	Под заглушкой у рычага стояночного тормоза, в нише арки переднего колеса
Азиатские гибриды (Toyota Prius, Lexus CT)	За съемной панелью в багажнике (левая боковина), под задним диваном

Критические рекомендации: При демонтаже панелей используйте пластиковый монтажный инструмент во избежание царапин. Если доступ к разъему требует снятия элементов безопасности (подушек, датчиков) – прекратите поиски и обратитесь в сервис. Для редко встречающихся моделей целесообразно сразу проверить отраслевые форумы владельцев, где публикуются фотоотчеты с локацией разъема.

Особенности электромобилей и гибридов

В гибридных и электрических автомобилях диагностический разъем OBD-II обычно сохраняет стандартное расположение в зоне водителя: под приборной панелью слева, около педального узла или в районе центрального тоннеля. Однако из-за конструктивных особенностей силовых установок возможны исключения – разъем может быть вынесен в подкапотное пространство или в нишу багажника для удобства обслуживания высоковольтных компонентов.

Некоторые производители интегрируют диагностический порт в неочевидные места: за лючком в центральной консоли, под декоративными крышками в районе подлокотника или внутри вещевого ящика. В премиальных моделях (например, BMW i-серии или Tesla) разъем иногда дублируется в технологических отсеках под полом багажника для доступа к системам высокого напряжения.

Критические отличия при поиске

• Цветовая маркировка: порты для диагностики высоковольтной системы часто помечаются оранжевым цветом и располагаются отдельно от стандартного OBD-II.
• Дублирующие разъемы: в гибридах встречаются 2 порта – классический 16-пиновый для бортовой сети и специализированный для силовой электроники.
• Требования безопасности: перед поиском в моторном отсеке электромобиля необходимо деактивировать высоковольтную систему через сервисный разъём (обычно под яркой крышкой с предупреждающим знаком).

Тип ТС	Типичные места	Особые риски
Гибриды (Toyota, Lexus)	Под панелью водителя, за вещевым ящиком	Желтые разъемы высокого напряжения в багажнике/под сиденьями
Электромобили (Nissan Leaf)	Центральная консоль, под рулевой колонкой	Оранжевые кабели в подкапотном отсеке
Премиум сегмент (Tesla)	За съемной панелью в районе ног пассажира	Необходимость программной деактивации HV-системы

Важно: при работе с гибридами всегда проверяйте индикатор deactivation HV-system – ошибки высоковольтной батареи требуют доступа к специализированным портам через защитные размыкатели.

Проверка технической документации автомобиля

Первым и наиболее надежным источником информации о расположении диагностического разъема (OBD-II) является официальная техническая документация к вашему автомобилю. Производитель всегда указывает точное место установки разъема в руководстве по эксплуатации или сервисных мануалах.

Обратитесь к разделу, посвященному электрооборудованию, бортовой диагностике или ремонтным процедурам. В современных авто руководства часто содержат схемы с маркировкой зон установки разъема и фотографии для визуального ориентирования. Если бумажная версия утеряна, поищите электронный вариант документации на сайте производителя по VIN-коду.

Ключевые разделы документации для поиска

• Глава "Диагностика неисправностей" - содержит схемы подключения сканеров
• Раздел "Бортовая система диагностики (OBD)" - указаны стандартные места установки
• Схема электрооборудования - разъем обозначен символом "DLC" (Data Link Connector)

Тип документа	Где искать информацию
Руководство по эксплуатации	Разделы: "Диагностика", "Электрооборудование"
Сервисное руководство	Главы: "Система управления двигателем", "Кузовные элементы"
Электрические схемы	Условное обозначение DLC с привязкой к зоне салона

Важно: Для автомобилей выпуска до 1996 года (до обязательного внедрения OBD-II) расположение может отличаться. В таких случаях проверяйте разделы документации по конкретной модели двигателя или кузова.

Типовые ошибки при поиске и их избежание

Автовладельцы часто совершают одинаковые промахи при поиске диагностического разъема, что приводит к повреждениям элементов салона или бесполезной трате времени. Эти ошибки возникают из-за незнания специфики расположения разъема в разных марках автомобилей и отсутствия системного подхода к поиску.

Некорректные действия могут усложнить процесс диагностики или вывести из строя электронные компоненты авто. Осведомленность о распространенных недочетах помогает предотвратить риски и ускорить обнаружение нужного коннектора без привлечения специалистов.

Распространенные ошибки и методы их предотвращения

Типовая ошибка	Как избежать
Поиск без учета специфики марки/года выпуска	Всегда сверяйтесь с технической документацией конкретной модели. Для азиатских авто проверяйте зону под рулем, для немецких – область педального узла.
Механическое воздействие на панели	Отказывайтесь от грубого демонтажа элементов. Используйте пластиковые монтажные лопатки для аккуратного снятия заглушек.
Игнорирование скрытых зон	Проверяйте ниши: Под съемными пепельницами За вещевым ящиком Под декоративными крышками торпедо
Путаница с другими разъемами	Идентифицируйте OBD-порт по характерным признакам: 16-пиновый контактный ряд Трапециевидная форма корпуса Стандартный размер (2x1.5 см)
Отказ от диагностики моторного отсека	Осматривайте пространство возле блоков предохранителей под капотом – особенно актуально для моделей до 2000 года выпуска.

Список источников

При подготовке материалов о расположении диагностических разъемов OBD-II использовались специализированные технические ресурсы и документация. Источники включают официальные данные производителей и профильные автомобильные издания.

Ключевые материалы содержат спецификации систем диагностики, схемы электрооборудования и практические рекомендации по поиску разъемов в различных марках автомобилей. Ниже представлен перечень основных информационных ресурсов.

• Официальные сервисные руководства производителей автомобилей (Toyota, Volkswagen, Ford и др.)
• Стандарт SAE J1962, описывающий требования к диагностическим разъемам
• Техническая документация по системам OBD-II и EOBD
• Базы данных авторемонтных порталов: AllData, Mitchell1 OnDemand
• Профильные автомобильные форумы: Drive2, Drom.ru, специализированные разделы по диагностике
• Видеоинструкции по диагностике на YouTube-каналах автомехаников
• Книги по устройству электронных систем автомобилей (издательства За рулем, АСТ)
• Мануалы по эксплуатации конкретных моделей автомобилей

Видео: Как разбирать разъемы автомобильной проводки (ч.2)


• Виды аккумуляторов для грузовых авто - их особенности

• Масло Nissan CVT NS-2 - плюсы, минусы, объём замены и аналоги

• BMW K1200S - фото, описание, параметры, отличия и мнения
