Насос ГУР для Шевроле Нива - подбор и установка

Статья обновлена: 18.08.2025

Гидроусилитель руля – ключевой элемент комфорта управления автомобилем Нива Шевроле. Исправный насос ГУР обеспечивает легкость поворота руля и предсказуемость поведения машины на любом покрытии.

Выход насоса из строя приводит к резкому увеличению усилия на руле, что не только усложняет маневрирование, но и создает риски безопасности. Своевременная диагностика и грамотная замена агрегата критически важны для поддержания оптимальных ходовых качеств внедорожника.

Правильный выбор нового насоса ГУР и точное соблюдение технологии установки напрямую влияют на долговечность системы и бесперебойную работу усилителя. Рассмотрим ключевые аспекты подбора комплектующих и алгоритм монтажа.

Распространенные неисправности насоса ГУР: симптомы и признаки

Неисправности насоса гидроусилителя руля проявляются характерными признаками, игнорирование которых приводит к полному отказу системы. Основные симптомы связаны с изменением усилия на рулевом колесе, появлением посторонних шумов и утечками рабочей жидкости.

Своевременная диагностика проблем по первичным признакам предотвращает повреждение рулевой рейки и дорогостоящий ремонт. Критически важно контролировать состояние насоса при первых сигналах неполадок.

Типичные поломки и их идентификация

Износ подшипника:
- Гул или вой при работе двигателя на холостом ходу
- Усиление шума при повороте руля
- Вибрация рулевого колеса
Утечки сальников:
- Масляные пятна под передней частью авто
- Снижение уровня жидкости в бачке
- Появление пены в расширительном бачке
Износ лопастей ротора:
- Тяжелое вращение руля на малых оборотах
- Рывки при повороте
- Задержка реакции рулевого управления
Завоздушивание системы:
- Булькающие звуки при повороте руля
- Неравномерное усилие на рулевом колесе
- Пульсация руля в крайних положениях
Деформация вала:
- Вибрация с одновременным гулом
- Заклинивание насоса при прогреве
- Резкое увеличение усилия при повороте

Свист при повороте руля: диагностика причин шума

Свистящий звук при вращении рулевого колеса чаще всего связан с работой гидроусилителя руля (ГУР) и требует незамедлительной диагностики. Игнорирование проблемы может привести к полному отказу системы, усложнению управления и дорогостоящему ремонту.

Шум обычно возникает из-за нарушения циркуляции жидкости или механических повреждений компонентов. Точное определение источника требует последовательной проверки ключевых элементов системы ГУР.

Основные причины свиста и методы диагностики

Проверку начинайте с простых и доступных узлов, двигаясь к сложным:

Уровень и состояние жидкости ГУР
- Проверьте уровень масла на холодном двигателе (метки MIN/MAX на бачке)
- Осмотрите жидкость: пена, темный цвет или запах гари указывают на необходимость замены
Ремень привода насоса
- Оцените натяжение: прогиб 10-15 мм при нажатии с усилием 10 кгс
- Ищите трещины, расслоение, масляные пятна на поверхности ремня
Подсос воздуха в системе
- Осмотрите шланги на трещины и соединения на подтёки
- Запустите двигатель и проворачивайте руль от упора до упора – в жидкости не должно быть пузырьков
Состояние насоса ГУР
- Проверьте люфт вала насоса и наличие течей из-под сальника
- Прислушайтесь к гудению при работе – металлический оттенок звука указывает на износ подшипников

Для систематизации данных используйте таблицу диагностики:

Признак	Вероятная причина
Свист усиливается на холостых оборотах	Слабое натяжение ремня, износ подшипника насоса
Шум сопровождается вибрацией руля	Кавитация жидкости, воздух в системе
Свист только при повороте в одну сторону	Деформация рулевой рейки, засорение магистралей

После замены насоса или жидкости обязательно удалите воздух из системы: на работающем двигателе 5-7 раз проверните руль от упора до упора, контролируя уровень жидкости. Если свист не устранён после базовых процедур – проведите проверку давления в системе (требуется манометр) или обратитесь к специалистам для углублённой диагностики рейки и электронных датчиков.

Течь масла из насоса ГУР: как определить источник

Основные места утечки масла из насоса ГУР Нива Шевроле – это уплотнительные элементы и соединения. Чаще всего проблема возникает из-за износа сальника вала насоса, повреждения прокладок крышки или резьбовых заглушек, а также трещин в корпусе. Неплотная затяжка гидравлических трубок высокого/низкого давления тоже провоцирует просачивание жидкости.

Для точной диагностики тщательно очистите насос и прилегающие элементы от грязи и старого масла обезжиривателем. Запустите двигатель, повращайте руль до упора в обе стороны, создавая давление в системе. С помощью фонарика осмотрите насос на работающем моторе – свежие подтёки укажут на проблемную зону.

Ключевые источники течи и методы проверки

Типичные точки утечки:

Сальник вала – масло появляется на шкиве и под насосом
Прокладка крышки – следы по стыку корпуса и крышки
Резьбовые заглушки – капли вокруг технологических отверстий на корпусе
Трещины корпуса – масло сочится из сколов или дефектов металла
Штуцеры трубок – подтёки в местах присоединения магистралей ГУР

Способы уточнения диагноза:

Нанесите меловой порошок на подозрительные участки – после запуска мотора намокшие линии чётко обозначат путь утечки
Используйте УФ-добавку в масло ГУР и подсвечивайте фонарём – флуоресцентные следы визуализируют микротечи
Проверьте затяжку гаек штуцеров (момент 15-17 Н∙м) и заглушек

Признак	Вероятный источник
Масло на защите картера под насосом	Износ сальника, трещина корпуса
Пятна на ребрах корпуса насоса	Прокладка крышки, заглушки
Мокрые магистрали у штуцеров	Негерметичность трубок, ослабление крепежа

Важно! Игнорирование течи приводит к попаданию воздуха в систему (появляется вой при повороте руля) и выходу из строя рейки ГУР. При обнаружении дефектов корпуса или изношенного сальника насос подлежит замене.

Проверка уровня жидкости ГУР: пошаговая инструкция

Регулярный контроль уровня жидкости гидроусилителя руля (ГУР) – обязательная процедура для поддержания корректной работы системы. Низкий уровень приводит к износу насоса, появлению посторонних шумов и затрудненному вращению руля.

Проверку выполняйте на прогретом до рабочей температуры двигателе, установив автомобиль на ровную поверхность. Убедитесь, что передние колеса направлены прямо вперед.

Откройте капот и найдите бачок ГУР (обычно черный пластиковый резервуар с желтой крышкой, маркированной символом руля).
Протрите крышку и горловину бачка чистой ветошью, чтобы исключить попадание грязи внутрь при открытии.
Открутите крышку бачка против часовой стрелки (на некоторых моделях требуется предварительно нажать на фиксаторы).
Извлеките щуп, встроенный в крышку бачка. Тщательно вытрите его конец чистой безворсовой тканью.
Вставьте щуп обратно в бачок до упора, не закручивая крышку.
Достаньте щуп и определите уровень жидкости:
- На щупе нанесены метки «MIN» и «MAX» (иногда «COLD» для холодного двигателя и «HOT» для горячего).
- Прогретая жидкость должна находиться между метками «MIN» и «MAX», в идеале ближе к «MAX».
- При проверке на холодном двигателе ориентируйтесь на метку «COLD» (если есть).
Оцените состояние жидкости:
- Цвет новой жидкости – красный (Dexron II/III) или светло-желтый (специализированные PSF).
- Темно-коричневый или черный цвет, запах гари, наличие пены или взвеси указывают на необходимость замены.
При низком уровне:
- Долейте жидкость строго того же типа, что уже залита в систему (см. руководство по эксплуатации).
- Доливайте небольшими порциями, чтобы не превысить уровень «MAX».
- Не используйте тормозную или трансмиссионную жидкость!
Плотно закрутите крышку бачка до щелчка фиксаторов (если есть).
Запустите двигатель и несколько раз поверните руль от упора до упора для удаления возможных воздушных пробок.
Заглушите мотор и через 1-2 минуты повторно проверьте уровень. При необходимости долейте жидкость до нормы.

Диагностика подшипников насоса ГУР без демонтажа

Проверка подшипника насоса гидроусилителя руля на Ниве Шевроле без снятия агрегата позволяет оперативно выявить износ, предотвратив дальнейшее повреждение узла. Ранняя диагностика минимизирует риск заклинивания вала, утечки жидкости или обрыва приводного ремня.

Основные признаки неисправности подшипника проявляются в характерных шумах и вибрациях при работе двигателя. Для точной локации источника звука потребуется стетоскоп или металлический прут, передающий вибрации на костную проводимость.

Порядок диагностики

Прогрев системы: Запустите двигатель, повращайте руль от упора до упора 3-5 раз для выхода рабочей жидкости на рабочую температуру.
Акустический контроль:
- Прослушайте область насоса стетоскопом при холостых оборотах
- Оцените изменение звука при резком увеличении оборотов до 2000-2500 об/мин
Характерные дефекты:
- Равномерный гул – начальная стадия износа
- Ритмичный стук/хруст – разрушение сепаратора или тел качения
- Визг при нагрузке – недостаток смазки, задиры
Проверка люфта:
- Снимите приводной ремень
- Покачайте шкив насоса рукой вертикально и горизонтально
- Допустимый люфт – не более 0.3 мм

Симптом	Вероятная причина	Срочность замены
Тихий гул на холостом ходу	Начальный износ	Плановая замена (1-2 месяца)
Громкий вой при разгоне	Выработка дорожек качения	Замена в течение недели
Локальная вибрация + хруст	Разрушение сепаратора	Немедленная остановка двигателя

При выявлении критических признаков прекратите эксплуатацию автомобиля. Дальнейшая работа приведет к разрушению подшипника, заклиниванию вала и необходимости замены всего насоса ГУР. Для окончательного подтверждения диагноза после демонтажа проверьте плавность вращения шкива рукой – заедания или ощутимые провалы недопустимы.

Тугое вращение руля на месте: возможные причины

Затрудненное вращение руля при маневрировании на месте или низкой скорости чаще всего указывает на проблемы в системе гидроусилителя руля (ГУР). Эта неисправность требует немедленной диагностики, так как существенно снижает управляемость и безопасность автомобиля.

Поиск причины следует начинать с наиболее вероятных и простых для проверки вариантов, постепенно переходя к сложным компонентам. Игнорирование симптомов может привести к полному выходу системы из строя.

Распространенные источники проблемы

Низкий уровень жидкости ГУР: Основная причина. Проверьте бачок на наличие утечек в шлангах, насосе или рулевой рейке.
Неисправность насоса ГУР: Износ крыльчатки, подшипников или падение производительности. Сопровождается воем при повороте руля.
Ослабление или износ ремня привода насоса: Проскальзывание ремня снижает эффективность работы насоса.
Завоздушивание системы: Пузырьки воздуха в жидкости (после замены или при утечках) снижают давление.
Загрязнение жидкости ГУР: Окисление или попадание металлической стружки увеличивает вязкость и нарушает циркуляцию.
Механические неисправности рулевой рейки: Деформация вала, износ зубьев или заклинивание механизма.
Повреждение шлангов высокого давления: Внутреннее расслоение или закупорка ограничивают поток жидкости.
Неисправность карданного вала рулевой колонки: Заклинивание шарниров или коррозия компонентов.

Причина	Дополнительные симптомы
Низкий уровень жидкости	Подтеки под автомобилем, пена в бачке
Отказ насоса ГУР	Гул при повороте, вибрация руля
Повреждение рулевой рейки	Стуки при езде, люфт руля

Важно: В холодную погоду возможно временное утяжеление руля из-за загустевшей жидкости, но это не должно сохраняться после прогрева системы.

Критерии выбора нового насоса для Нивы Шевроле

Основным ориентиром служит оригинальный каталожный номер (например, 2123-3407010 для ранних моделей или 2190-3407010 для обновлённых). Использование аналогов требует сверки характеристик с заводскими спецификациями. Качество исполнения корпуса (алюминиевый сплав) и шкива (сталь) напрямую влияет на ресурс.

Тип привода насоса ГУР должен строго соответствовать комплектации автомобиля: ременной (отдельный приводной ремень) или комбинированный (совместный привод с генератором через единый ремень). Неверный выбор приведёт к невозможности монтажа или некорректной работе системы.

Ключевые параметры при подборе

Производительность и давление: Должны соответствовать требованиям рейки ГУР Нивы Шевроле (ориентир: ~6-7 л/мин при 85-110 бар). Превышение вызывает течи, занижение – тяжёлое вращение руля.
Совместимость с жидкостью: Наличие совместимости с Pentosin Hydraulic Fluid CHF 11S или её аналогами (указано в описании).
Качество уплотнений: Сальники и прокладки из маслостойкой резины (NBR, FKM). Визуально оценить отсутствие перекосов и повреждений.
Посадочные места: Габариты и крепёжные отверстия должны совпадать со старым насосом. Особое внимание – форме и глубине шпоночного паза вала.

Тип насоса	Преимущества	Риски
Оригинал (GM/АвтоВАЗ)	Гарантированное соответствие, длительный ресурс	Высокая стоимость
Качественный аналог (LPR, Febest, Zekkert)	Оптимальное соотношение цены и надёжности	Требует проверки геометрии
Бюджетный аналог (no-name)	Низкая цена	Ранний выход из строя, риск повреждения рейки

Проверка комплектации: Наличие шкива, крепежа, уплотнительных колец (если не входят в ремкомплект).
Тест на шум: Новый насос при пробном пуске (без нагрузки) не должен издавать гул или свист.
Гарантия: Предпочтение изделиям с официальной гарантией от 6 месяцев.

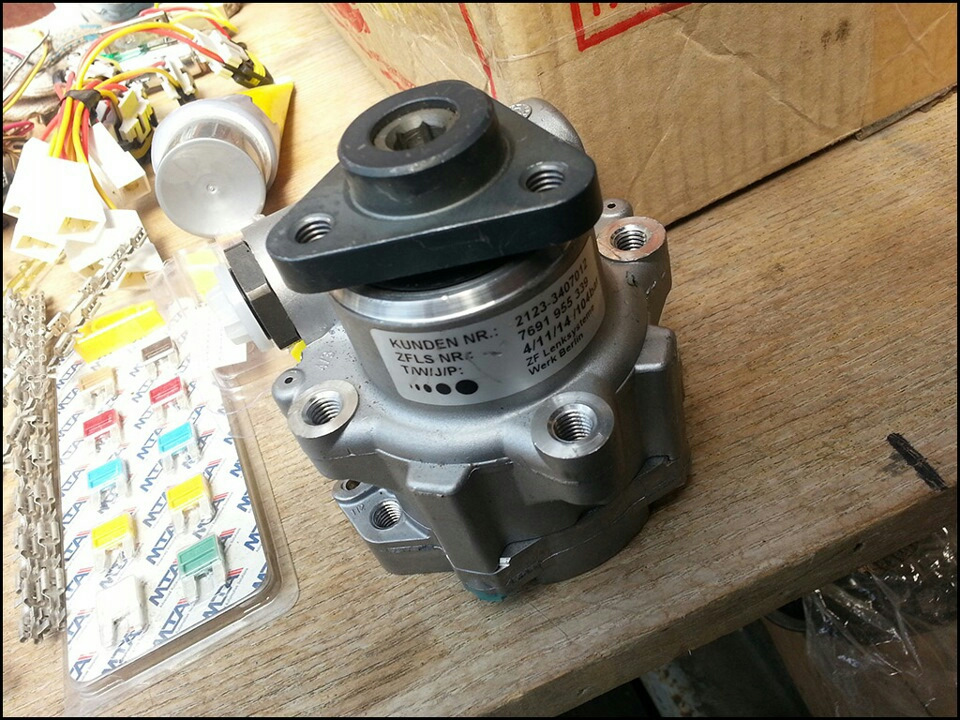

Оригинальные насосы ГУР: артикулы и производители

Насос гидроусилителя руля (ГУР) в Ниве Шевроле – ключевой элемент системы, отвечающий за создание давления рабочей жидкости. Оригинальные компоненты отличаются точным соответствием заводским допускам, гарантированной совместимостью и стабильной работой в условиях вибраций и перепадов температур, характерных для внедорожной эксплуатации.

Использование неоригинальных аналогов часто приводит к преждевременному износу, шумам, утечкам жидкости и отказу рулевого управления. Оригинальные насосы производятся под строгим контролем качества и поставляются в упаковке с официальной маркировкой АвтоВАЗа или GM.

Основные артикулы и производители

На конвейере и в качестве оригинальных запчастей для Нивы Шевроле (включая модификации 2123 и 4x4 Urban) применяются насосы со следующими каталожными номерами:

21230-3402010-00 – Базовая версия для ранних выпусков
21230-3402010-10 – Актуальная модификация с обновленной конструкцией
21230-3402010-20 – Комплект насоса в сборе с кронштейном и шкивом

Производство оригинальных насосов ГУР для LADA осуществляется по лицензии мировых поставщиков автокомпонентов. Основные подтвержденные производители:

ZF Friedrichshafen AG (Германия) – Технологическая база и контроль качества
JSC RYTSK (Россия, Рыбинск) – Ключевой сборочный завод по контракту
GM Korea (Южная Корея) – Для части импортных комплектаций

Артикул	Производитель	Особенности
21230-3402010-00	JSC RYTSK / ZF	Редукционный клапан старого образца
21230-3402010-10	ZF / GM Korea	Усиленный вал, модернизированные сальники
21230-3402010-20	JSC RYTSK	Комплект для замены без демонтажа шкива

При выборе проверяйте наличие голографической наклейки LADA/GM на корпусе насоса и соответствие артикула в каталогах официальных дилеров. Избегайте подделок – они часто маркируются похожими, но не идентичными номерами (например, 21230-3402010-01 или 2123-3402010).

Аналоги насосов ГУР от проверенных брендов

Для Нива Шевроле доступны качественные аналоги насосов ГУР от известных производителей, соответствующие заводским требованиям. Эти варианты часто превосходят оригинал по ресурсу и шумовым характеристикам при меньшей стоимости.

Выбор проверенных брендов исключает риски преждевременного выхода из строя рулевой рейки или гидравлической системы. Качественные аналоги обеспечивают стабильное давление рабочей жидкости и совместимы с оригинальными шкивами и приводными ремнями.

Бренд	Страна	Ключевые преимущества
ZF (Sachs)	Германия	Повышенный ресурс, точное давление
Febi Bilstein	Германия	Антикоррозийная обработка, бесшумность
LUK	Германия	Усиленные подшипники, совместимость с ремнями Gates
JP Group	Дания	Защита от кавитации, термостойкие уплотнения

Признаки контрафактных запасных частей

Отличить подделку насоса ГУР для Нивы Шевроле помогут визуальные и тактильные признаки. Низкое качество материалов и обработки сразу бросается в глаза: неоднородная поверхность металла, заусенцы на корпусе, смазанная маркировка или её отсутствие. Контрафакт часто имеет небрежную упаковку с ошибками в словах, размытыми логотипами и несоответствием цветовой гаммы оригиналу.

Характерные признаки проявляются при эксплуатации: контрафактные насосы быстро выходят из строя из-за негерметичных уплотнений или деформации внутренних компонентов. Подделки могут издавать посторонний шум (вой, стук) даже при корректной установке и заправке системы. Снижение эффективности усилителя руля, рывки при повороте руля или полная потеря усилия – типичные последствия установки неоригинальной детали.

Ключевые индикаторы подделки

Несоответствие веса: Контрафакт легче оригинала из-за использования тонкостенных материалов или отсутствия внутренних компонентов.
Дефекты крепежа: Резьба шкива или крепёжных отверстий повреждена, не соответствует стандартным размерам.
Качество уплотнений: Резиновые кольца жёсткие, деформированные или имеют нестандартное сечение.

Параметр	Оригинал	Контрафакт
Маркировка	Чёткая лазерная гравировка с номером детали и брендом	Штамповка краской, легко стирается, отсутствие серийного номера
Шкив	Точная балансировка, стальной сплав	Биение при вращении, хрупкий силумин
Смазка в коробке	Антикоррозийное покрытие на деталях	Отсутствие защитного слоя, следы окисления

Проверка сертификатов: Запросите у продавца документы о соответствии (сертификат EAC, декларацию ТР ТС). Отсутствие или нечитаемость данных – красный флаг.
Тест на магниты: Ключевые стальные элементы оригинала (шкив, вал) магнитятся. Подделки часто используют немагнитные сплавы.
Сравнение с эталоном: Сверьте геометрию и расположение патрубков с фото оригинального насоса в каталогах производителя (например, GM или ZF).

Регламент замены жидкости гидроусилителя

Замена жидкости ГУР на Нива Шевроле проводится каждые 60 000 км пробега или раз в 2 года, в зависимости от того, что наступит раньше. При эксплуатации в тяжелых условиях (бездорожье, высокая запыленность, экстремальные температуры) интервал сокращается до 40 000 км.

Используйте только специальные жидкости, соответствующие спецификации Dexron III или Pentosin Hydraulic Fluid CHF 11S. Смешивание разных типов жидкостей категорически запрещено – это приводит к вспениванию, потере свойств и выходу из строя насоса ГУР.

Порядок выполнения работ

Необходимые материалы и инструменты:

Новая жидкость ГУР (1 литр)
Шприц медицинский или специальный для ГУР
Чистая ветошь
Ёмкость для старой жидкости
Ключ на «10»
Перчатки и защитные очки

Пошаговая процедура замены:

Прогрейте двигатель до рабочей температуры для снижения вязкости жидкости.
Снимите защитный кожух с бачка ГУР (при наличии).
Отсосите шприцом старую жидкость из бачка до минимального уровня.
Ослабьте хомут крепления шланга обратной магистрали на бачке, снимите шланг.
Заглушите снятый шланг пластиковой заглушкой, опустите второй конец в ёмкость для сбора отработки.
Заведите двигатель на 3-5 секунд – старая жидкость выйдет под давлением через отсоединённый шланг. Заглушите мотор.
Повторя пункты 3-6, удалите остатки жидкости. Доливайте новую жидкость в бачок до отметки «MAX» после каждой прокачки.
Верните шланг на место, затяните хомут. Доведите уровень жидкости до нормы.
Запустите двигатель, медленно поворачивайте руль от упора до упора 5-7 раз для удаления воздушных пробок.
Проверьте уровень жидкости (должен быть на «MAX»), отсутствие подтёков на соединениях и работу ГУР без посторонних шумов.

Контрольные параметры:

Параметр	Значение
Рабочий уровень жидкости	Между метками «MIN» и «MAX» на бачке
Давление в системе	75-85 атм (проверяется манометром)
Цвет свежей жидкости	Прозрачный красный (Dexron III) или зелёный (CHF 11S)

Подбор жидкости ГУР для Нивы Шевроле

Правильный выбор жидкости ГУР критичен для долговечной работы рулевого управления Нивы Шевроле. Производитель рекомендует использовать исключительно специализированные жидкости ATF Dexron II или Dexron III категории. Эти составы обеспечивают необходимые смазывающие, антипенные и антикоррозийные свойства системы.

Использование неподходящих жидкостей (например, тормозной, обычного моторного масла или составов для современных АКПП) приводит к быстрому износу резиновых уплотнений, повреждению насоса и дорогостоящему ремонту. Запрещено смешивание разных типов жидкостей во избежание химических реакций и выпадения осадка.

Критерии выбора и совместимость

Ключевые требования к жидкости:

Стандарт: ATF Dexron II/III (допустимо применение Dexron VI при полной промывке системы)
Вязкость: Соответствие классу SAE 0W-30 или 5W-30 в температурном диапазоне -40°C...+90°C
Цвет: Красный или желто-коричневый (зеленые/синие жидкости несовместимы!)

Проверенные марки:

Lukoil ATF Dexron III
Rosneft ATF Dexron III
Mobil ATF 320 Premium
ZIC ATF III

Объем замены:

Частичная замена (без снятия рейки)	0.8-1.0 л
Полная замена (с промывкой)	1.5-2.0 л

Подготовка инструментов для замены насоса ГУР

Соберите необходимые инструменты и расходные материалы до начала работ. Это исключит простои при разборке узла и предотвратит попадание загрязнений в гидросистему. Убедитесь, что рабочее место хорошо освещено, а двигатель автомобиля полностью остыл.

Подготовьте ёмкость для слива рабочей жидкости ГУР объёмом не менее 1 литра. Запаситесь ветошью и средствами для очистки поверхностей (например, WD-40). Обязательно используйте новые расходники: уплотнительные кольца, прокладку насоса и рекомендованную производителем жидкость для гидроусилителя.

Основной набор инструментов

Ключи и головки: Набор рожковых ключей (8-19 мм), трещоточная головка на 13 мм, удлинитель для головок
Специнструменты: Съёмник для демонтажа шкива (типа "съёмник лямбда-зонда"), съёмник стопорных колец
Вспомогательное: Молоток, плоская отвёртка, пассатижи, шприц для откачки жидкости

Деталь	Тип/размер	Кол-во
Уплотнительное кольцо	Резиновое (магистраль высокого давления)	2 шт
Прокладка насоса	Паронитовая	1 шт
Жидкость ГУР	Pentosin Hydraulic Fluid CHF 11S	1 л

Важно: Проверьте состояние шкива перед установкой нового насоса – биение или повреждения зубцов потребуют замены шкива. При работе со съёмниками избегайте перекоса при снятии шкива, чтобы не повредить вал насоса.

Техника безопасности при работе с ГУР

Работа с гидроусилителем руля требует строгого соблюдения мер предосторожности из-за высокого давления в системе (до 100 бар) и токсичности рабочей жидкости. Несоблюдение правил может привести к серьезным травмам, включая химические ожоги, поражение глаз и механические повреждения.

Все операции выполняются только при выключенном двигателе и снятом ключе зажигания. Перед разборкой системы обязательно убедитесь в полном сбросе остаточного давления в магистралях и насосе.

Критически важные правила

Защита глаз и кожи: Всегда используйте очки и химически стойкие перчатки. Попадание жидкости ГУР на кожу требует немедленного смыва мыльным раствором.
Контроль давления: При отсоединении шлангов накройте соединения ветошью – возможен выброс остатков жидкости под давлением.
Пожарная безопасность: Не допускайте контакта жидкости ГУР с горячими поверхностями (выпускной коллектор, катализатор) – вещество горюче!
Фиксация автомобиля: Установите противооткатные упоры и поднимите переднюю ось на подъемнике/козелках. Рулевые колеса – в нейтральном положении.

При заправке системы используйте только рекомендованную производителем жидкость (обычно Pentosin Hydraulic Fluid CHF 11S или аналог). Смешивание разных типов жидкостей вызывает вспенивание и выход насоса из строя.

Опасность	Меры предотвращения
Разрыв шланга высокого давления	Не допускайте перекручивания/перегиба магистралей при установке
Повреждение резьбы	Затягивайте фитинги динамометрическим ключом (момент 15-25 Н·м)
Завоздушивание системы	Соблюдайте порядок прокачки после замены компонентов

Слив жидкости гидроусилителя: последовательность действий

Подготовьте ёмкость для слива старой жидкости объёмом не менее 1 литра, ветошь и защитные перчатки. Заглушите двигатель и установите автомобиль на ровную поверхность.

Найдите бачок ГУР в моторном отсеке (обычно справа от двигателя с чёрной крышкой). Осмотрите шланги и соединения на предмет явных повреждений перед началом работ.

Пошаговый процесс слива

Снимите защитный кожух с рулевой рейки (при наличии), обеспечив доступ к сливному отверстию.
Открутите обратную магистраль:
- Ослабьте хомут шланга, идущего от бачка к рулевой рейке
- Аккуратно снимите шланг с патрубка бачка
Слейте жидкость:
- Подставьте ёмкость под отсоединённый шланг
- Поворачивайте рулевое колесо вправо-влево до упора 5-7 раз (при заглушённом двигателе!)
Удалите остатки:
- Продуйте отсоединённый шланг компрессором
- Протрите внутреннюю поверхность бачка чистой ветошью

Перед подключением шланга проверьте целостность уплотнительных колец на патрубках. При замене шлангов используйте оригинальные хомуты во избежание протечек.

Элемент	Контрольная точка
Уровень жидкости	Не должен опускаться ниже MIN при работе
Цвет жидкости	Тёмно-коричневый = обязательная замена
Наличие пены	Указывает на подсос воздуха

После обратной сборки заправьте систему новой жидкостью через бачок. Для удаления воздушных пробок запустите двигатель и поворачивайте руль в крайние положения 3-4 раза.

Демонтаж ремня привода насоса ГУР на Нива Шевроле

Перед началом работ убедитесь в наличии необходимых инструментов: ключ на 17, ключ на 13, монтировка и домкрат с подставками для частичного подъема автомобиля. Зафиксируйте машину ручным тормозом и противооткатными упорами, снимите клемму с аккумулятора для предотвращения случайного запуска двигателя.

Частично приподнимите переднюю часть авто домкратом для удобного доступа к нижней части двигателя. Снимите защиту картера (при наличии), визуально определите состояние ремня – трещины или расслоение требуют обязательной замены. Ослабьте натяжение для свободного снятия привода.

Пошаговая процедура ослабления и снятия

Ослабление гайки натяжителя: Ключом на 17 удерживайте болт регулировочной планки. Ключом на 13 ослабьте контргайку натяжного устройства, вращая её против часовой стрелки.
Снятие натяжения: Поверните регулировочный болт натяжителя по часовой стрелке, ослабляя ремень до свободного хода. Контролируйте движение насоса ГУР и генератора.
Демонтаж ремня: Снимите ослабленный ремень со шкивов коленвала, генератора и насоса гидроусилителя. Зафиксируйте положение ремня маркером или фото для корректной установки нового.

Критическая проверка при демонтаже	Рекомендуемое действие
Масляные подтёки на шкивах	Устранить причину утечки (сальники, прокладки)
Люфт подшипников насоса ГУР/генератора	Замена изношенных компонентов
Глубокие трещины на внутренней стороне ремня	Обязательная установка нового ремня

После снятия осмотрите приводные шкивы на предмет задиров, биения или следов масла. Проверьте свободное вращение роликов натяжителя – заедание или шум указывают на износ подшипников. При наличии дефектов выполните замену сопутствующих деталей перед монтажом нового ремня.

Очистите посадочные места шкивов от грязи металлической щёткой. Не допускайте попадания абразивных частиц в полости механизмов. Зафиксируйте положение регулировочных болтов во избежание самопроизвольного смещения узлов до завершения работ.

Ослабление натяжного устройства: ключевые моменты

Ослабление натяжного устройства ремня привода насоса ГУР – обязательный этап перед демонтажем старого или установкой нового насоса. Натяжитель обеспечивает оптимальное натяжение ремня, предотвращающее проскальзывание и преждевременный износ. Для доступа к насосу ГУР необходимо полностью ослабить его механизм, чтобы снять ремень с приводного шкива.

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отсоединена. Подготовьте необходимый инструмент: обычно требуется ключ на 13 или 14 мм для гайки натяжителя, а также монтировка или ломик для фиксации положения. Работайте в хорошо освещенном пространстве, обеспечив свободный доступ к передней части двигателя.

Порядок ослабления натяжителя

Определите тип натяжителя:
На Нива Шевроле встречаются два варианта:
- Ролик с эксцентриковой осью (ослабляется поворотом болта крепления)
- Кронштейн с регулировочным болтом (требует откручивания контргайки)
Ослабьте крепеж:
Для эксцентрикового ролика поверните болт крепления против часовой стрелки. Для кронштейна открутите контргайку на регулировочном болте.
Сдвиньте натяжитель:
Аккуратно переместите ролик в направлении минимального натяжения ремня, используя монтировку при необходимости. Фиксируйте положение рукой.
Снимите ремень:
Удерживая натяжитель в ослабленном состоянии, снимите ремень со шкива насоса ГУР и других приводных элементов.

Важные нюансы:

Контроль положения	Отметьте маркером исходное положение натяжителя перед ослаблением для упрощения последующей регулировки.
Заедание механизма	При коррозии обработайте резьбовую часть WD-40 и аккуратно "прокачайте" механизм.
Повреждение резьбы	Избегайте чрезмерных усилий при откручивании. При деформации болтов/гаек замените натяжитель.

После установки нового насоса ГУР натяжение ремня регулируется обратным смещением натяжителя и фиксацией крепежа в соответствии с техническими требованиями (прогиб ремня 6-8 мм при усилии 10 кгс).

Отсоединение гидравлических шлангов от насоса ГУР

Перед началом работ подготовьте ёмкость для слива рабочей жидкости ГУР, ветошь и защитные очки. Убедитесь, что двигатель остыл, а рулевое колесо заблокировано в нейтральном положении. Снижение давления в системе предотвратит резкий выброс жидкости.

Найдите насос ГУР, расположенный в передней части двигателя. Идентифицируйте подводящий (низкого давления, больший диаметр) и напорный (высокого давления, металлический наконечник) шланги. Очистите соединения от грязи ветошью для исключения попадания абразива в гидравлику.

Последовательность действий при демонтаже

Ослабьте хомуты крепления: Сожмите усики пластикового хомута на шланге низкого давления пассатижами и сдвиньте его вдоль шланга для освобождения патрубка.
Отсоедините шланг низкого давления: Снимите шланг с патрубка насоса, вращая его из стороны в сторону. Готовьтесь к небольшому подтеканию жидкости.
Выкрутите накидную гайку напорного шланга: Используйте торцевой ключ (обычно 17 мм). Придерживайте штуцер на насосе вторым ключом, чтобы избежать его проворачивания и повреждения.
Снимите напорный шланг: После откручивания гайки аккуратно отведите шланг в сторону. Заглушите открытые отверстия насоса и концы шлангов чистыми пробками или плотной ветошью.

Критические моменты:

Не допускайте перегиба или резкого излома металлических трубок напорной магистрали.
Проверьте состояние уплотнительных колец на штуцерах при демонтаже. Замена колец обязательна при установке новых шлангов или насоса.
Исключите контакт рабочей жидкости с ремнем привода насоса или элементами системы охлаждения.

Удаление крепежных болтов насоса ГУР

Перед откручиванием болтов снимите приводной ремень насоса ГУР, ослабив натяжной ролик. Отсоедините шланги высокого и низкого давления, предварительно слив жидкость из системы в чистую емкость. Очистите область вокруг насоса от грязи металлической щеткой.

Подготовьте инструменты: набор головок с воротком, трещотку, удлинители, карданный шарнир и проникающую смазку WD-40. Убедитесь в наличии доступа к крепежным точкам – при необходимости демонтируйте мешающие элементы (воздушный фильтр, защиту двигателя).

Последовательность демонтажа болтов

Верхний болт: Используйте головку на 13 мм с удлинителем. Доступ – через верх моторного отсека после снятия корпуса воздушного фильтра.
Передний болт: Примените головку на 13 мм с карданным шарниром и удлинителем. Расположен ближе к радиатору, требует манипуляций в стесненных условиях.
Нижний болт: Используйте головку на 13 мм с длинным удлинителем (300-400 мм). Для доступа может потребоваться подъем автомобиля на домкрате и снятие защиты картера.

При затрудненном откручивании обработайте резьбу проникающей смазкой, выждите 15 минут. Прикладывайте усилие плавно без рывков – болты подвержены срыву граней. Запомните расположение каждого болта – они имеют разную длину!

Болт	Инструмент	Особенности доступа
Верхний	Головка 13 мм + удлинитель 100 мм	Через пространство после воздушного фильтра
Передний	Головка 13 мм + кардан + удлинитель 150 мм	Требует манипуляций у радиатора
Нижний	Головка 13 мм + удлинитель 400 мм	Требуется снятие защиты картера

Извлечение старого насоса из моторного отсека

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Слейте рабочую жидкость из системы ГУР через сливное отверстие бачка или путём отсоединения возвратного шланга, предварительно подставив ёмкость для сбора (объём 1-1.5 л).

Ослабьте хомут и снимите шланг низкого давления с насоса. Ключом на 17 открутите натяжной болт крепления насоса, после чего ослабьте ремень ГУР. Снимите ремень со шкива насоса, полностью выкрутив болт натяжителя.

Демонтаж насоса

Ключом на 13 открутите два верхних крепёжных болта насоса к кронштейну двигателя
Снимите защитную пластиковую крышку картера (при наличии)
Открутите нижний крепёжный болт насоса (ключ на 13), доступ к которому осуществляется снизу через правое колесо

Важно: Поддерживайте насос при откручивании последнего болта! Аккуратно выведите насос вверх через моторный отсек, одновременно отсоединяя от штуцера высокого давления. Закройте отверстия насоса и шлангов чистыми заглушками (например, болтами М12) для защиты от загрязнений.

Тип соединения	Инструмент	Особенности
Штуцер высокого давления	Торцовый ключ 16 мм	Не вращайте трубку, откручивайте только гайку
Крепёжные болты	Рожковый ключ 13 мм	Нижний болт требует снятия защиты двигателя

Перед установкой нового насоса обязательно очистите посадочное место от грязи и остатков старой прокладки. Проверьте состояние шкива демонтируемого насоса – при глубоких сколах или трещинах его потребуется заменить.

Сравнение старого и нового насоса перед установкой

Перед монтажом нового насоса гидроусилителя руля (ГУР) на Ниву Шевроле критически важно провести визуальное и функциональное сравнение старой и новой детали. Это исключает ошибки комплектации и гарантирует совместимость с системой. Основное внимание уделяется посадочным размерам, конфигурации шкивов и расположению гидравлических портов.

Тщательная проверка позволяет выявить возможные отклонения в конструкции, которые не были очевидны при заказе. Особенно актуально при покупке неоригинальных запчастей или аналогов разных производителей. Убедитесь, что новый насос соответствует посадочным отверстиям на блоке двигателя и углу установки шкива относительно ремня.

Ключевые отличия для проверки

Конструкция шкива: Совпадает ли количество ручьев (обычно 3-4), ширина и диаметр. Несовпадение вызовет проскальзывание или обрыв ремня.
Резьбовые соединения: Соответствие типа и шага резьбы на входном/выходном портах для штатных трубок ГУР. Проверьте диаметр штуцеров.
Крепежные фланцы: Идентичность расположения и диаметра монтажных отверстий. Малейшее смещение сделает установку невозможной.
Приводной вал: Глубина посадки и диаметр отверстия под шпонку/шлицы должны полностью соответствовать старому насосу.

Дополнительные критерии оценки

Параметр	Старый насос	Новый насос
Производитель / Маркировка	e.g., ZF, 845000512R	Должна совпадать или быть аналогом по каталогу
Состояние уплотнений	Проверить на износ/течь	Новые сальники без повреждений
Свобода вращения вала	Люфт/заедание (признак износа)	Плавный ход без заклинивания

Важно: Прокачайте новый насос вручную (проворачивая вал) перед установкой – отсутствие сопротивления свидетельствует о исправности внутренних пластин. Убедитесь в наличии и правильности расположения резиновых прокладок под гидролиниями в комплекте.

Замена уплотнительных колец на шлангах ГУР

Износ уплотнительных колец в соединениях шлангов гидроусилителя руля – распространённая причина утечек рабочей жидкости и подсоса воздуха. Это приводит к падению давления в системе, шуму насоса, ухудшению усилия на руле и, в конечном итоге, к преждевременному выходу насоса ГУР из строя. Своевременная замена колец – критически важная процедура для поддержания работоспособности ГУР.

Процедура замены требует снятия шлангов с насоса и/или рулевой рейки. Используйте только новые кольца, предназначенные для работы в условиях высокого давления и контакта с гидравлическим маслом. Наиболее надёжным решением является применение оригинальных уплотнительных колец или ремкомплекта для ГУР Нива Шевроле.

Порядок замены уплотнительных колец

Подготовка: Приобретите ремкомплект уплотнительных колец для ГУР Нива Шевроле. Подготовьте чистую ветошь, ёмкость для слива жидкости (если требуется), ключи соответствующего размера (обычно на 17, 19, 22). Защитите элементы двигателя от попадания жидкости.
Снятие шланга:
- Обеспечьте доступ к месту соединения шланга с насосом ГУР и/или рулевой рейкой.
- Ослабьте хомут (если есть) на шланге низкого давления.
- Поставьте ёмкость под соединения для сбора вытекающей жидкости.
- Ключом открутите накидную гайку шланга высокого давления от насоса или рейки.
- Отсоедините шланг(и).
Замена колец:
- Тщательно очистите посадочные места (конусы) на насосе/рейке и штуцерах шлангов от грязи и старой смазки.
- Извлеките старые уплотнительные кольца из канавок на штуцерах шлангов. Используйте для этого неметаллический инструмент (деревянную палочку, пластиковый скребок), чтобы не повредить поверхности.
- Тщательно очистите канавки под кольца.
- Смажьте новые уплотнительные кольца чистым маслом ГУР.
- Аккуратно установите новые кольца в канавки на штуцерах шлангов, убедившись, что они не перекручены и полностью уложены в паз.
Установка шланга:
- Перед установкой смажьте внешнюю поверхность новых колец и конусы на насосе/рейке маслом ГУР.
- Аккуратно наденьте шланг на штуцер насоса или рейки, совместив резьбу.
- Затяните накидную гайку шланга высокого давления моментом, указанным в руководстве по ремонту (обычно 45-55 Нм для высокого давления). Чрезмерная затяжка может повредить кольцо и конус, недостаточная – не обеспечит герметичность.
- Наденьте и затяните хомут на шланге низкого давления.
Проверка:
- Долейте жидкость в бачок ГУР до уровня.
- Запустите двигатель и несколько раз поверните руль от упора до упора для удаления воздуха из системы.
- Проверьте уровень жидкости, долейте при необходимости.
- Тщательно осмотрите места соединений на предмет подтеканий. При обнаружении течи осторожно подтяните соединение (не перетягивая!). Если течь не устраняется, проверьте правильность установки кольца и состояние конусов.

Важно: Используйте только рекомендованную производителем жидкость для ГУР. Неправильная жидкость может разрушить уплотнительные кольца.

Установка нового насоса ГУР на посадочное место

Тщательно очистите посадочную поверхность блока цилиндров от остатков старой прокладки и загрязнений металлической щеткой или скребком. Обезжирьте контактную зону растворителем, проверьте отсутствие сколов и забоин на фланце нового насоса.

Нанесите тонкий слой герметика на новую прокладку (если она не имеет заводского покрытия), избегая излишков в районе масляных каналов. Совместите крепежные отверстия прокладки с отверстиями на блоке, удерживая ее от смещения.

Процесс монтажа

Аккуратно установите насос на посадочное место, контролируя совпадение вала привода с шестерней распредвала. Вручную наживите все крепежные болты, убедившись в отсутствии перекосов. Затягивайте болты крест-накрест в три этапа:

Предварительная затяжка моментом 15-20 Н∙м
Основная затяжка 22-25 Н∙м
Контрольный прогон динамометрическим ключом

Проверьте соосность шкива насоса с другими элементами приводной системы. Подключите гидравлические магистрали, используя новые уплотнительные кольца, смазанные чистым маслом ГУР. Залейте рабочую жидкость, запустите двигатель на 2-3 минуты без нагрузки для прокачки системы, затем проверьте:

Отсутствие течей в зоне соединений
Плавность хода руля на стоящем автомобиле
Уровень масла в бачке (должен быть между метками MIN/MAX)

Затяжка крепежных болтов с правильным моментом

Соблюдение регламентированного момента затяжки критически важно для надежной работы насоса ГУР. Пренебрежение этим параметром приводит к деформации посадочных плоскостей, утечке гидравлической жидкости или механическому повреждению корпуса насоса.

Используйте только исправный динамометрический ключ с подходящим диапазоном измерений. Предварительно очистите резьбовые соединения от загрязнений и следов старой герметизирующей пасты, убедитесь в отсутствии перекосов.

Параметры и последовательность затяжки

Типовые значения момента затяжки для насоса ГУР Нива Шевроле:

Элемент крепления	Момент затяжки (Н·м)
Болты корпуса насоса к кронштейну	20–25
Гайка шкива (при замене)	40–50
Фланцы гидравлических трубок	15–20

Обязательная последовательность операций:

Наживите все болты вручную до соприкосновения головок с поверхностью
Затяните крепеж в диагональной последовательности предварительным моментом (50% от номинала)
Повторите проход с номинальным моментом по той же схеме
После запуска двигателя проверьте отсутствие течей в местах соединений

Категорически избегайте:

Использования ударных инструментов
Замены болтов нештатными аналогами
Превышения момента "про запас"

Подключение гидравлических магистралей к насосу

Подсоедините напорную магистраль высокого давления к верхнему штуцеру насоса ГУР, обозначенному буквой «Н». Используйте новое уплотнительное кольцо и затяните накидную гайку ключом на 15-17 Н·м. Убедитесь, что шланг не перекручен и не контактирует с подвижными элементами двигателя.

Входную магистраль от бачка закрепите на боковом штуцере насоса («В»), затягивая гайку моментом 8-10 Н·м. Проверьте целостность хомутов на резиновых участках всасывающего патрубка. При установке избегайте перегибов трубки – радиус изгиба должен превышать 100 мм.

Критические этапы подключения

Перед запуском заполните гидробак жидкостью ATF Dexron III до метки «MAX». После монтажа выполните прокачку системы для удаления воздуха: при заглушенном двигателе 3-4 раза поверните руль от упора до упора, затем запустите мотор и повторите цикл 5 раз. Контролируйте уровень жидкости и доливайте при необходимости.

Проверьте герметичность соединений на всех этапах:
- Влажные потёки на штуцерах
- Пятна жидкости под автомобилем
- Снижение уровня в бачке после стоянки
Исключите контакт магистралей с:
- Ремнём генератора
- Кронштейнами двигателя
- Острыми кромками кузова

Параметр	Напорная магистраль	Всасывающая магистраль
Диаметр штуцера	М16×1,5	М18×1,5
Рекомендуемый момент затяжки	15-17 Н·м	8-10 Н·м
Тип уплотнения	Медная шайба (одноразовая)	Резиновое кольцо

При первом запуске избегайте удерживания руля в крайних положениях более 5 секунд. Посторонние шумы (вой, гул) указывают на наличие воздуха – продолжите прокачку. После 50 км пробега повторно проверьте затяжку гаек и уровень жидкости.

Натяжение приводного ремня ГУР: методы контроля

Правильное натяжение ремня гидроусилителя руля критически важно для стабильной работы насоса ГУР. Слишком слабое натяжение вызывает проскальзывание, что приводит к недостаточному давлению в системе, ухудшению управляемости, свисту ремня и его ускоренному износу. Избыточное натяжение создает чрезмерную нагрузку на подшипники насоса ГУР и коленчатого вала, сокращая их ресурс.

Контроль натяжения необходимо проводить регулярно (каждые 15 000 км или после замены ремня/компонентов привода) и при появлении посторонних шумов. Существует три основных метода проверки, требующих минимального набора инструментов: ключ для проворота шкива и линейка/штангенциркуль.

Основные методы контроля натяжения

Выбор конкретного способа зависит от модели двигателя и наличия доступа, но все они дают надежные результаты при правильном выполнении:

Проверка прогиба:
- Нажмите пальцем с усилием ~10 кгс на середину самого длинного плеча ремня между шкивами.
- Измерьте величину прогиба линейкой. Норма: 6-10 мм для нового ремня, 10-15 мм для бывшего в употреблении.
Проверка угла поворота:
- Зафиксируйте ремень на одном шкиве (ключом через отверстие в шкиве насоса ГУР).
- Поверните ремень рукой на 90° вокруг шкива коленвала или помпы.
- Норма: ремень должен повернуться ровно на 90°, не больше и не меньше.
Проверка частоты колебаний (только для нового ремня):
- Запустите двигатель на 1-2 минуты для приработки ремня, затем заглушите.
- Ударьте по ремню пальцем как по струне и засеките частоту колебаний.
- Сравните со звуком камертона или приложением-тюнером. Норма: 230-290 Гц.

Для регулировки ослабьте гайку крепления насоса ГУР к кронштейну. Поворачивайте корпус насоса специальным регулировочным болтом или монтажной лопаткой для изменения положения, контролируя натяжение одним из методов. После достижения нормы надежно затяните крепежную гайку насоса.

Метод контроля	Норма для нового ремня	Норма для б/у ремня	Преимущества
Прогиб (10 кгс)	6-10 мм	10-15 мм	Простота, не требует инструментов
Угол поворота	Ровно 90°		Точность, наглядность
Частота колебаний	230-290 Гц	Не рекомендуется	Объективность (требует инструмента)

Заправка системы новой жидкостью гидроусилителя

Подготовьте рекомендованную производителем жидкость ATF Dexron III или её современный аналог, например Pentosin Hydraulic Fluid CHF 11S. Очистите горловину бачка гидроусилителя от грязи ветошью, открутите крышку с щупом. Установите воронку для предотвращения пролива.

Медленно заливайте жидкость до отметки MAX на щупе при холодном двигателе. Не допускайте образования воздушных пробок – струя должна быть непрерывной. Оставьте зазор 3-5 мм до края горловины при отсутствии отметки на щупе.

Процедура прокачки системы

При выключенном двигателе 5-7 раз поверните руль от упора до упора для распределения жидкости
Запустите мотор на 10-15 секунд – уровень в бачке упадет. Немедленно заглушите двигатель
Долейте жидкость до нормы, повторяйте цикл (запуск/долив) пока уровень не стабилизируется
Проверните руль при работающем моторе 3-5 раз в крайние положения

Контрольные признаки правильной заправки:

Отсутствие пены и пузырей в бачке
Тихая работа насоса без вой и гула
Плавное вращение руля без рывков

Ошибка	Последствие
Недостаточный уровень	Вой насоса, ускоренный износ
Перелив жидкости	Выдавливание сальников, течи
Использование несовместимой ATF	Разбухание уплотнений, заклинивание

После первого пробега 20-30 км повторно проверьте уровень при прогретой жидкости. При необходимости долейте до метки MAX. Утечки в местах соединений указывают на необходимость подтяжки хомутов или замены уплотнений.

Прокачка системы ГУР для удаления воздуха

Воздух в системе гидроусилителя руля вызывает пенирование жидкости, снижение эффективности усилителя, характерный гул при поворотах руля и ускоренный износ насоса. Непрокачанная система приводит к рывкам рулевого колеса и перегреву гидравлики, что в перспективе выводит дорогостоящие компоненты из строя.

Для удаления воздушных пробок необходимо обеспечить циркуляцию жидкости через все контуры системы, контролируя уровень масла в бачке и исключая его падение ниже минимальной отметки. Работы выполняются на заглушенном двигателе и на работающем силовом агрегате в определенной последовательности.

Пошаговая процедура прокачки

Подготовка:

Зафиксируйте автомобиль на ровной поверхности, поднимите переднюю ось домкратом
Снимите крышку бачка ГУР, долейте жидкость до отметки "MAX"
Открутите заглушку на рулевой рейке (при наличии)

Прокачка на заглушенном двигателе:

10-15 раз плавно проверните руль от упора до упора
Контролируйте уровень жидкости, добавляя при необходимости
Повторяйте цикл до прекращения падения уровня в бачке

Окончательная прокачка на работающем ДВС:

Запустите двигатель, дайте поработать на холостых 2-3 минуты
Медленно вращайте руль в крайние положения 5-7 раз
Заглушите мотор, проверьте уровень и отсутствие пены

Контроль результата:

Движение руля должно быть плавным без рывков
Жидкость в бачке без пузырьков и пены
Отсутствие посторонних шумов при работе

Тестовый запуск двигателя: проверка на шумы

После установки насоса ГУР выполните кратковременный запуск двигателя (не более 3-5 секунд) без предварительного заполнения системы жидкостью. Цель – проверить отсутствие механических заеданий и грубых нарушений монтажа. Сразу после старта внимательно прослушайте зону установки насоса на предмет посторонних звуков.

При выявлении металлического скрежета, громкого гула или стука немедленно заглушите двигатель. Эти признаки указывают на критическую проблему: недостаточное натяжение ремня, неправильную сборку узла, контакт насоса с элементами кузова или заводской брак. Продолжение работы в таком режиме приведёт к разрушению подшипников или крыльчатки насоса.

Порядок диагностики при обнаружении шумов

Проверьте натяжение ремня: прогиб ремня при усилии 10 кг должен составлять 10-15 мм.
Исключите контакт корпуса насоса с рамой, шлангами или другими деталями подкапотного пространства.
Убедитесь в правильности установки шкива: перекос даже на 2-3 мм вызывает вибрацию и вой.
Проконтролируйте уровень жидкости после прокачки системы (при последующих запусках).

Важно: Если шумы не исчезают после устранения перечисленных причин, демонтируйте насос для визуального осмотра. Трещины на корпусе, деформация вала или повреждение уплотнений требуют замены узла. Повторный запуск разрешён только после заполнения бачка жидкостью ATF Dexron III и удаления воздуха из системы методом полного поворота руля влево-вправо при работающем двигателе на холостых оборотах.

Контроль уровня жидкости после прокачки

После завершения прокачки гидроусилителя руля выполните обязательную проверку уровня рабочей жидкости в бачке. Заведите двигатель и дайте ему поработать 1-2 минуты на холостом ходу, вращая руль от упора до упора 3-5 раз для вытеснения остатков воздуха. Заглушите мотор перед измерением.

Откройте капот и визуально оцените уровень жидкости на холодном приводе. Оптимальное положение – между метками MIN и MAX на щупе/прозрачной стенке бачка. Если уровень ниже нормы – долейте рекомендованную производителем жидкость (обычно Pentosin Hydraulic Fluid CHF 11S или Dexron III).

Ключевые этапы контроля

Соблюдайте последовательность действий для точной диагностики:

Прогрев системы: Повторно запустите двигатель после доливки, прогрейте ГУР до рабочей температуры (2-3 минуты)
Проверка на горячую: Снова заглушите мотор и немедленно проверьте уровень – он должен оставаться в пределах средней трети между рисками
Осмотр на герметичность: Убедитесь в отсутствии подтёков:
- На корпусе насоса
- В местах соединения шлангов
- В районе рулевой рейки

Опасные признаки:

Пена/мутность жидкости	Указывает на наличие воздуха в системе
Резкое падение уровня	Сигнализирует об утечке
Булькающие звуки	Требуют повторной прокачки

При стабильном уровне и отсутствии посторонних шумов (вой, скрежет) процесс завершён. Регулярно контролируйте состояние жидкости в первые 100 км пробега после замены насоса.

Регулировка руля после замены насоса ГУР

После установки нового насоса гидроусилителя руля на Ниву Шевроле критически важно провести процедуру центровки рулевой рейки. Пренебрежение этим этапом приводит к неравномерному усилию на руле при поворотах влево/вправо, преждевременному износу деталей ГУР и вибрациям.

Обязательно выполните прокачку гидросистемы для удаления воздушных пробок перед регулировкой. Заведите двигатель и 5-7 раз поверните руль от упора до упора на неподвижном автомобиле, контролируя уровень жидкости в бачке. Долейте ОЖ при необходимости до метки "MAX".

Последовательность регулировки

Поставьте передние колеса прямо, двигатель заглушен
Ослабьте контргайку регулировочного винта (расположен на рулевой рейке в районе крепления рулевых тяг)
Затяните винт по часовой стрелке до момента сопротивления, затем отверните на 45-60°
Зафиксируйте положение, затянув контргайку с моментом 17-25 Н·м

Проверьте результат на ходу: руль должен возвращаться в нейтраль после поворотов без закусываний. При появлении тугих зон в центральном положении – повторите регулировку, уменьшив угол отворота винта на 15°.

Симптом	Причина	Решение
Стук в передней подвеске	Слишком слабая затяжка регулировочного винта	Увеличить угол затяжки на 10-15°
Тугой руль в крайних положениях	Избыточное усилие предварительного натяга	Ослабить винт на 20-30°

После регулировки совершите тестовую поездку 3-5 км, обращая внимание на плавность хода рулевого колеса. При сохранении биения или шумов проверьте герметичность магистралей ГУР и состояние рулевых наконечников.

Проверка герметичности соединений под давлением

После установки насоса ГУР обязательна проверка герметичности системы под рабочим давлением. Утечки жидкости приведут к падению давления, неэффективной работе рулевого управления и возможному выходу из строя нового насоса. Контроль проводится при работающем двигателе после прогрева гидроусилителя.

Визуально осматриваются все точки соединений: патрубки насоса, шланги высокого/низкого давления, рейка ГУР, расширительный бачок и места установки хомутов. Особое внимание уделите новым уплотнителям и участкам, где проводился демонтаж. Проверка выполняется на чистой сухой системе для точного выявления следов жидкости.

Порядок выявления утечек

Запустите двигатель, прогрейте систему, вращая руль от упора до упора 3-5 раз.
Повысьте обороты до 1500-2000 об/мин, удерживая руль в крайнем положении 5-10 секунд для создания максимального давления.
Осмотрите соединения при работающем моторе, используя фонарь и зеркало для труднодоступных мест.
Обращайте внимание на:
- Мокрые потёки или капли на шлангах и фитингах
- Паразитное вспенивание жидкости в бачке
- Снижение уровня жидкости в расширительном бачке
Заглушите двигатель, проверьте затяжку хомутов (момент 15-20 Н·м) и фланцевых соединений.

Тип соединения	Распространённые дефекты	Метод устранения
Резьбовые штуцеры	Трещины в гайках, повреждение конусных уплотнений	Замена уплотнительных шайб или гаек
Резиновые шланги	Растрескивание, вздутие, неплотная посадка на штуцер	Обрезка конца шланга или замена
Хомутовые крепления	Смещение хомута, коррозия винта, перетяжка	Правильная установка по валику штуцера, замена хомута

При обнаружении протечек – заглушите двигатель, сбросьте давление в системе (открыв бачок) и устраните причину. Повторная проверка обязательна после каждого вмешательства. Помните: даже незначительная утечка масла ГУР со временем приведёт к критическому снижению уровня и аэрации жидкости.

Особенности обкатки нового насоса ГУР

Обкатка нового насоса ГУР на Ниве Шевроле критически важна для его долговечности и корректной работы. В этот период происходит притирка внутренних деталей (лопастей ротора, уплотнений, поверхности распределительной шайбы), формирование оптимальных зазоров и распределение смазки.

Пренебрежение правилами обкатки приводит к локальному перегреву, ускоренному износу трущихся поверхностей и преждевременному выходу насоса из строя. Также возрастает риск появления посторонних шумов (воя, гула) и снижения эффективности усилителя.

Правила обкатки насоса ГУР

Плавность руления: Первые 500-700 км избегайте резких поворотов руля, особенно в крайних положениях. Держите обороты двигателя в среднем диапазоне.
Контроль уровня жидкости: Ежедневно перед поездкой проверяйте уровень жидкости ГУР в бачке (на холодную). Доливайте только рекомендованную производителем жидкость (обычно Pentosin Hydraulic Fluid CHF 11S или аналог).
Отсутствие течи: Внимательно осматривайте насос, шланги и соединения на предмет подтеканий в первые дни эксплуатации. Даже незначительная течь требует немедленного устранения.
Исключение перегрева: Не допускайте длительной работы двигателя на высоких оборотах (свыше 3000-3500 об/мин) с вывернутыми колесами. Избегайте "стояния" с заблокированным рулем.
Прогрев системы: После запуска двигателя дайте насосу поработать 1-2 минуты на холостых оборотах, несколько раз плавно поворачивая руль от упора до упора для удаления воздушных пробок.

Соблюдение этих правил в течение начального пробега обеспечит правильную приработку деталей насоса, стабильное давление в системе, тихую работу и максимальный ресурс агрегата.

Маршрутные испытания: оценка работы усилителя

Проверьте усилитель руля на разных скоростях: при маневрировании на парковке, движении в городском потоке (40-60 км/ч) и на трассе (свыше 80 км/ч). Обратите внимание на плавность изменения усилия – резкие скачки или «закусывание» руля указывают на неисправность насоса или воздух в системе.

Сделайте серию полных оборотов руля на стоящем автомобиле с работающим двигателем. Шум или вибрация, усиливающиеся при повороте колес в крайнее положение, свидетельствуют о проблемах с насосом или низком уровне жидкости. Проверьте, возвращается ли руль в нейтральное положение после поворотов без дополнительных усилий.

Критерии оценки

Равномерность усилия: Отсутствие рывков при вращении руля на любых скоростях
Температурная стабильность: Сохранение характеристик после 30-40 минут интенсивной эксплуатации
Отклик на малых скоростях: Легкость вращения при парковке без чрезмерного гула

Симптом	Возможная причина
Вибрация на руле	Износ подшипников насоса, деформация шкива
Провалы усилия	Завоздушивание системы, износ уплотнений
Посторонние шумы	Кавитация жидкости, низкий уровень ОЖ, подклинивание насоса

После замены насоса выполните обкатку системы: 10-15 минут работы на холостом ходу с вращением руля от упора до упора для удаления воздуха. Повторно проверьте уровень жидкости и герметичность соединений через 100-150 км пробега.

Техника устранения воздушных пробок постфактум

После замены насоса ГУР или разгерметизации системы воздух неизбежно попадает в магистрали, проявляясь гулом, "тяжелым" рулем и пеной в бачке. Эксплуатация в таком состоянии ускоряет износ насоса и рейки, поэтому пробки необходимо устранить немедленно.

Стандартная прокачка (повороты руля на месте при работающем двигателе) не всегда эффективна при завоздушивании насоса. Для сложных случаев применяют следующие методы, выполняемые на заглушенном двигателе:

Принудительное вытеснение воздуха через расширительный бачок

Порядок действий:

Заглушить двигатель, поднять передок автомобиля для разгрузки подвески.
Снять крышку бачка ГУР, долить жидкость до уровня MAX (используйте только рекомендованную Dexron III или аналог).
Медленно поворачивать руль от упора до упора 15-20 раз (ключ зажигания в положении "ON", двигатель не запускать!).
Визуально контролировать выход пузырей в бачке, при необходимости доливать жидкость.
Повторять цикл до прекращения появления пены и крупных пузырей.

Альтернативный метод с отсоединением шланга:

Ослабить хомут обратного шланга на бачке, снять шланг с патрубка.
Закрыть патрубок бачка чистой ветошью или пальцем в перчатке.
Попросить помощника кратковременно (2-3 сек) запустить двигатель – воздух с остатками жидкости выйдет через открытый шланг.
Заглушить мотор, вернуть шланг на место, долить жидкость до нормы.

Контрольные признаки успешной прокачки:

Исчезновение пены в бачке	Через 1-2 мин после остановки двигателя
Отсутствие шумов при повороте руля	На холостых оборотах и при движении
Плавное усилие на руле	Во всем диапазоне поворота колес

После процедур обязательно проверьте герметичность соединений и уровень жидкости через 10-15 минут работы двигателя. Повторное появление пены указывает на не устраненную утечку в системе.

Превентивная замена шлангов при установке насоса

Замена насоса ГУР на Ниве Шевроле – оптимальный момент для профилактической замены рулевых шлангов высокого и низкого давления. Старые магистрали подвержены растрескиванию, истиранию и разгерметизации из-за постоянных вибраций, перепадов температур и контакта с техническими жидкостями.

Игнорирование состояния шлангов при установке нового насоса приводит к риску повторного демонтажа узла. Протечки жидкости ГУР через микротрещины в старых шлангах вызывают падение давления в системе, повышенную нагрузку на новый насос и ускоренный издор рейки.

Ключевые аспекты превентивной замены

Выбор материалов: Используйте только армированные шланги в силиконовой оплетке, соответствующие спецификациям производителя. Дешевые аналоги быстро теряют эластичность при контакте с маслом ГУР.

Технология монтажа:

Очистите посадочные места патрубков от грязи и окислов металлической щеткой
Наденьте новые хомуты до соединения шлангов, используя двухкомпонентные червячные стяжки
Затягивайте фитинги динамометрическим ключом (12–15 Н∙м для большинства моделей)

Контрольные операции после установки:

Прокачайте систему ГУР 5–7 поворотами руля от упора до упора при заглушенном двигателе
Запустите мотор, проверьте отсутствие воздушных пробок (характерное гудение)
Инспектируйте зоны соединений через 100 км пробега на предмет подтёков

Тип шланга	Срок замены	Риск несвоевременной замены
Высокого давления (ВД)	60–80 тыс. км	Разрыв магистрали, резкая потеря управления
Низкого давления (НД)	100–120 тыс. км	Подсос воздуха, пенирование жидкости, завоздушивание насоса

Важно: При замене шлангов ВД используйте оригинальные медные шайбы-уплотнители на резьбовых соединениях. Повторное применение старых уплотнений гарантированно вызывает течь.

Чистка бачка ГУР во время замены жидкости

Слейте старую жидкость ГУР через штуцер или отсоединив возвратный шланг. Демонтируйте бачок с креплений, предварительно ослабив хомуты и сняв все подходящие трубки. Тщательно промойте бачок чистой водой под напором, удаляя отложения со стенок и дна. Используйте для механической очистки ершик или мягкую щетку, избегая абразивов, способных повредить пластик.

При сильном загрязнении или наличии масляных отложений примените специализированный очиститель карбюратора или системы охлаждения. Заполните бачок моющим раствором на 20-30 минут, после чего энергиально взболтайте и промойте большим количеством дистиллированной воды. Убедитесь в полном удалении остатков очистителя – химические компоненты могут разрушить уплотнители гидросистемы.

Критерии оценки чистоты и подготовка к установке

Визуальный контроль: отсутствие инородных частиц, осадка или масляной пленки на стенках
Физическая проверка: чистота сетки фильтра грубой очистки (при ее наличии внутри бачка)
Просушка: продувка сжатым воздухом или естественное испарение влаги для предотвращения эмульгирования новой жидкости

Тип загрязнения	Рекомендуемый способ очистки
Пыль, мелкий абразив	Промывка водой + продувка воздухом
Окисленная жидкость, смолы	Спецочиститель + механическая обработка щеткой
Металлическая стружка	Магнитная обработка + многократная промывка

Важно: При обнаружении глубоких царапин на внутренних поверхностях или разрушении сетки фильтра замените бачок. Установите очищенный или новый бачок на штатное место, подключите шланги с заменой уплотнительных колец и затяните хомуты. Залейте свежую жидкость рекомендованной спецификации, выполните прокачку системы рулевого управления для удаления воздуха.

Параметр	Норма	Последствия нарушения
Давление в системе	75-85 атм	Износ лопаток ротора, перегрев
Температура жидкости	до +80°C	Окисление, потеря смазывающих свойств
Уровень загрязнения	класс ISO 18/15	Задиры вала, заклинивание

Типичные ошибки при самостоятельной установке

Самостоятельный монтаж насоса ГУР на Ниву Шевроле требует строгого соблюдения технологии. Игнорирование ключевых этапов или использование неправильных методов часто приводит к преждевременному выходу узла из строя или некорректной работе всей системы гидроусилителя.

Даже незначительные отклонения от регламента провоцируют утечки жидкости, шум при работе, тяжелый ход руля и повреждение новых компонентов. Уделите особое внимание следующим распространённым недочётам.

Перечень критичных ошибок монтажа

Неправильное натяжение ремня привода:
- Слабый ремень проскальзывает на шкиве, вызывая писк и недостаточное давление в системе.
- Чрезмерное натяжение создаёт нагрузку на подшипники насоса и коленвала, ускоряя их износ.
Загрязнение системы при установке:
- Попадание пыли, грязи или металлической стружки в бачок, шланги или новый насос через незащищённые отверстия.
- Использование грязных инструментов или ветоши при работе.
Негерметичность соединений:
- Недожатие или перекос резьбовых патрубков насоса.
- Неправильная установка/замена уплотнительных колец (повреждение, отсутствие смазки жидкостью ГУР).
- Недостаточная затяжка хомутов на шлангах высокого давления.
Неправильная заправка и прокачка системы:
- Использование нерекомендованной жидкости ГУР (ATF или иные типы, не соответствующие спецификации).
- Неполное удаление воздуха из контура после замены (отсутствие прокачки поворотом руля на месте).
- Недостаточный или избыточный уровень жидкости в бачке после запуска двигателя.
Механические повреждения при установке:
- Перегиб или перекручивание шлангов высокого давления.
- Ударная нагрузка на корпус насоса или шкив при монтаже.
- Несовпадение плоскости шкивов насоса и коленвала (приводит к сходу ремня).

При подготовке статьи о выборе и установке насоса ГУР для Нивы Шевроле использовалась проверенная техническая информация. Анализ источников позволяет обеспечить точность описания процедур и характеристик комплектующих.

Критически важно опираться на актуальные данные, учитывающие модификации автомобиля и современный рынок запчастей. Ниже приведены категории материалов, применённых для исследования темы.

Список источников

Официальная техническая документация

Руководство по ремонту и эксплуатации Chevrolet Niva (издательство "Легион-Автодата")
Каталоги оригинальных запчастей GM-АвтоВАЗ
Технические спецификации производителей насосов ГУР (ZF, Delphi)

Специализированные авторесурсы

Статьи на автомобильных порталах: "За рулём", "Авторевю", "Колёса.ру"
Базы знаний сервисных центров, специализирующихся на внедорожниках
Видеоинструкции по замене ГУР от сертифицированных автомехаников

Экспертные мнения

Отчёты о сравнительных тестах насосов ГУР в журнале "АвтоМир"
Технические обзоры на профильных YouTube-каналах (например, "Главная дорога")
Рекомендации участников форума "Нива Шевроле Клуб" (niva-club.net)
