Настройка карбюратора скутера - пошаговая инструкция
Статья обновлена: 18.08.2025
Правильная настройка карбюратора критически важна для стабильной работы двигателя скутера.
Неправильные обороты, повышенный расход топлива или проблемы с запуском часто вызваны сбоями в его работе.
Эта инструкция поможет самостоятельно отрегулировать холостой ход, уровень топлива и смесь без специального оборудования.
Точная калибровка обеспечит мгновенный отклик на газ, снизит вибрации и продлит ресурс мотора.
Обеспечение безопасности при работе с топливной системой
Бензин легко воспламеняется, его пары токсичны и могут образовывать взрывоопасные смеси при контакте с воздухом. Несоблюдение мер предосторожности при регулировке карбюратора чревато пожаром, отравлением или механическими травмами.
Перед началом любых манипуляций заглушите двигатель и дождитесь полного охлаждения выхлопной системы. Убедитесь в отсутствии открытого огня, искрящих приборов или нагревательных элементов в радиусе 5 метров.
Ключевые правила безопасности
- Исключите источники возгорания: запрещено курить, использовать паяльные лампы, сварочное оборудование или обычные фонари рядом с зоной работ
- Обеспечьте вентиляцию: работайте только на открытом воздухе или в помещении с принудительной вытяжкой
- Защитите кожу и органы дыхания: используйте химически стойкие перчатки и респиратор при контакте с топливом
- Подготовьте средства пожаротушения: имейте под рукой огнетушитель класса B или плотное несинтетическое покрывало
При демонтаже топливного шланга заранее подставьте ёмкость для слива остатков бензина. Фиксируйте скутер на подставке или центральной подножке – никогда не работайте при опоре на боковую подножку. Все снятые детали складывайте в герметичный контейнер, чтобы предотвратить контакт бензина с резиновыми уплотнителями.
| Опасный фактор | Меры нейтрализации |
| Пролитое топливо | Немедленная уборка ветошью с последующей утилизацией в металлической таре |
| Статическое электричество | Заземление корпуса скутера перед снятием топливного бака |
| Пары бензина в замкнутом пространстве | Проветривание гаража 15 минут перед запуском двигателя после сборки |
После завершения регулировки проверьте герметичность соединений на заглушенном двигателе: нанесите мыльный раствор на стыки топливопровода и штуцеров. Пуск мотора допускается только после устранения обнаруженных пузырей. Храните топливо исключительно в маркированных ёмкостях с узким горлом.
Демонтаж пластиковых панелей для доступа к карбюратору
Для доступа к карбюратору, обычно расположенному под центральной частью скутера, необходимо аккуратно снять несколько пластиковых облицовочных панелей. Основные панели, требующие демонтажа, включают подседельную корзину (если карбюратор под ней), нижние панели под ногами водителя (туннель пола) и иногда боковые накладки или декоративные элементы вокруг центральной части рамы. Точная конфигурация зависит от модели скутера.
Демонтаж требует осторожности, так как пластиковые крепления и сами панели хрупкие и легко ломаются при грубом обращении или чрезмерном усилии. Используйте только подходящие инструменты, чтобы не сорвать шлицы винтов и не повредить защелки.
Необходимый инструмент
Перед началом подготовьте:
- Набор отверток или шуруповерт с битами: Крестовые (PH2, PH3) и, возможно, плоские (SL) насадки. Используйте шуруповерт на минимальном крутящем моменте или откручивайте вручную, чтобы не сорвать резьбу в пластике.
- Пластиковый монтажный инструмент (лопатка): Обязателен для аккуратного отщелкивания клипс и защелок без царапин и сколов пластика.
- Маленький контейнер или магнитный коврик: Для складывания снятых винтов и мелких деталей, чтобы не потерять их.
Пошаговый процесс снятия панелей
- Отключите аккумулятор (рекомендуется): Снимите минусовую клемму для безопасности, особенно если панели скрывают проводку.
- Снимите сиденье: Обычно крепится на 2-4 винтах/гайках под задним краем или ключом в замке. Отложите в сторону.
- Найдите все точки крепления: Внимательно осмотрите панели, которые необходимо снять. Крепеж может быть скрыт под резиновыми заглушками, декоративными наклейками или внутри отсеков под сиденьем/в ногах. Основные типы крепежа:
Тип крепежа Описание Инструмент Саморезы Вкручены в пластиковые пистоны или металлические гайки. Отвертка/Бита Пластиковые защелки Выступы на панели, входящие в ответные отверстия на раме/другой панели. Пластиковая лопатка Пластиковые клипсы (пистоны) Центральный штырь защелкивается, расширяя "лапки" клипсы с обратной стороны панели. Пластиковая лопатка (иногда отвертка для поддевания штыря) Болты/гайки Реже, обычно в критичных точках или на кронштейнах. Головка/ключ/бита - Снимите видимые винты: Используя подходящую биту или отвертку, выкрутите все видимые саморезы, крепящие нужные панели. Складывайте их в контейнер.
- Снимите скрытые винты и заглушки: Проверьте углубления, отсеки под сиденьем, зоны под ногами водителя и пассажира. Удалите резиновые или пластиковые заглушки (поддев лопаткой), скрывающие винты, и выкрутите их.
- Аккуратно отсоедините защелки и клипсы:
- Вставьте пластиковую монтажную лопатку в щель между снимаемой панелью и соседней панелью или рамой в месте расположения защелки/клипсы.
- Аккуратно подденьте лопаткой, чтобы освободить фиксатор. Не применяйте силу на сам пластик панели, только на крепление.
- Для клипс с центральным штырем: иногда нужно нажать или поддеть этот штырь, чтобы ослабить "лапки" клипсы с обратной стороны.
- Работайте последовательно по периметру панели, освобождая одну защелку за другой.
- Отсоедините разъемы (если есть): Некоторые панели могут иметь прикрепленные провода (например, к поворотникам, габаритам на переднем щитке). Если панель не снимается свободно, найдите и аккуратно отсоедините разъемы.
- Снимите панель: После откручивания всех винтов и освобождения всех защелок/клипс, аккуратно потяните панель на себя, отсоединяя ее от оставшихся направляющих. Избегайте резких движений и изгибов пластика.
- Повторите для следующих панелей: Сняв одну панель, вы получите доступ к крепежу следующей, необходимой для доступа к карбюратору. Действуйте последовательно и методично.
Важные предупреждения:
- Никогда не применяйте грубую силу - это гарантированно сломает пластик.
- Помечайте или фотографируйте расположение снятых панелей и типы крепежа в разных точках, особенно если панелей много - это упростит сборку.
- Складывайте винты и мелкие детали строго по панелям или помечайте их.
- Будьте осторожны с проводкой и шлангами, которые могут крепиться к панелям.
Фиксация исходного положения регулировочных винтов
Перед любыми манипуляциями с регулировкой холостого хода и качества смеси необходимо зафиксировать исходное положение винтов. Это позволяет вернуть карбюратор к заводским настройкам в случае неудачной регулировки или использовать текущие параметры как точку отсчета.
Для этого аккуратно вкрутите оба регулировочных винта до легкого упора (без усилия!), затем выверните их на записанное количество оборотов. Точные значения начальных установок для вашей модели скутера указаны в технической документации производителя или на корпусе карбюратора.
Последовательность действий
- Винт холостого хода: Зафиксируйте количество полных оборотов от полностью закрученного состояния до рабочего положения. Обычно составляет 1.5-2 оборота.
- Винт качества смеси: Запишите текущее положение (например, 1.8 оборота). Для винтов типа "топливный игольчатый клапан" значение обычно выше – от 2.5 оборотов.
- Маркировка: Нанесите метки несмываемым маркером:
- На корпусе винтов
- На посадочных местах карбюратора
Ключевые параметры для записи
| Элемент | Тип замера | Типовой диапазон |
| Винт холостого хода | Обороты от закрытого состояния | 1.5 - 2 оборота |
| Винт качества смеси | Обороты от закрытого состояния | 1.25 - 2.5 оборота |
| Дроссельная заслонка | Зазор под ней (калибр) | 0.5 - 1 мм |
Важно: При закручивании винтов до упора прикладывайте минимальное усилие! Перетяжка повреждает конусные иглы и седла клапанов. Фиксация параметров обязательна перед чисткой карбюратора или заменой жиклеров.
Визуальный осмотр карбюратора на наличие повреждений
Тщательно очистите внешние поверхности карбюратора от грязи и масляных отложений с помощью щётки и специального очистителя. Обеспечьте хорошее освещение рабочей зоны для выявления даже незначительных дефектов.
Проверьте корпус карбюратора на трещины, сколы или следы деформации, особое внимание уделяя местам крепления фланцев и соединениям. Убедитесь в отсутствии подтёков топлива на поверхности, указывающих на разгерметизацию.
Ключевые элементы для диагностики:
- Поплавковая камера: Осмотрите на предмет вмятин, коррозии и целостность игольчатого клапана. Убедитесь, что поплавок свободно двигается без заклиниваний.
- Дроссельная и воздушная заслонки: Проверьте плавность хода, отсутствие задиров на поверхностях и плотность прилегания в закрытом состоянии.
- Диафрагмы и прокладки: Выявите разрывы, расслоения, потерю эластичности или пересыхание резиновых элементов. Обратите внимание на состояние уплотнительных колец жиклёров.
- Жиклёры: Убедитесь в чистоте каналов, отсутствии сколов резьбы и коррозии. Проверьте маркировку на соответствие номиналу.
- Рычаги и тяги управления: Оцените целостность пружин, отсутствие люфтов в сочленениях и правильность геометрии механических связей.
Используйте лупу для детального изучения мелких компонентов. Все обнаруженные дефекты требуют замены повреждённых деталей – ремонт трещин корпуса или восстановление диафрагм недопустимы и приведут к некорректной работе.
Очистка воздушного фильтра перед настройкой
Загрязненный воздушный фильтр нарушает оптимальное соотношение топливовоздушной смеси, что делает точную регулировку карбюратора невозможной. Пыль и масляные отложения уменьшают пропускную способность фильтра, заставляя двигатель работать на обогащенной смеси даже при корректных настройках жиклеров.
Перед началом регулировочных работ обязательна проверка состояния фильтрующего элемента независимо от его типа (бумажный, поролоновый или многослойный). Пренебрежение этой процедурой приведет к повторной разборке скутера после неудачных попыток настройки.
Порядок обслуживания фильтра
Демонтаж корпуса: Снимите пластиковый кожух воздушного фильтра, открутив крепежные винты или ослабив хомуты. Извлеките фильтрующий элемент, избегая попадания мусора во впускной тракт.
Очистка по типу материала:
- Бумажные фильтры: Продуйте сжатым воздухом низкого давления (< 3 атм) в направлении, обратном потоку воздуха при работе двигателя. Не используйте жидкости и щетки!
- Поролоновые элементы: Промойте в теплом мыльном растворе, затем тщательно отожмите и высушите естественным путем. При сильном износе пропитайте специальным маслом для воздушных фильтров.
Контроль состояния: Осмотрите фильтр на предмет:
- Механических повреждений (разрывы, трещины)
- Необратимых загрязнений (затвердевшее масло, деформация)
- Потери эластичности (для поролона)
Обратная установка: Убедитесь в полном высыхании элемента. Устанавливайте фильтр, соблюдая герметичность соединений корпуса. Перекосы или незатянутые хомуты вызовут подсос нефильтрованного воздуха.
| Признак необходимости замены | Действие |
| Сквозные повреждения материала | Немедленная замена |
| Потемнение бумаги после продувки | Рекомендуется замена |
| Растрескивание поролона | Обязательная замена |
Прогревание двигателя до рабочей температуры
Запустите двигатель скутера и оставьте его работать на холостом ходу без нагрузки 10-15 минут. Не используйте ручную воздушную заслонку после старта – это искусственно обогатит смесь и исказит реальные показатели. Контролируйте температуру по датчику на приборной панели или тактильно (рука должна терпеть тепло на блоке цилиндров).
Только при прогретом моторе топливно-воздушная смесь стабилизируется, испаряется конденсат в карбюраторе, а металлические детали расширяются до рабочих параметров. Попытки регулировки "на холодную" приведут к некорректным результатам: после прогрева обороты будут плавать или глохнуть из-за неправильно выставленных винтов.
Контрольные признаки рабочей температуры
- Стабильные обороты холостого хода без "просадок"
- Отсутствие сизого дыма из выхлопной трубы
- Ровная работа без подгазовок и вибраций
Установка оборотов холостого хода базовой отвёрткой
Прогрейте двигатель до рабочей температуры (5-10 минут работы), чтобы настройки были точными. Убедитесь, что скутер стоит на центральной подножке, а трансмиссия не нагружена.
Найдите винт регулировки холостого хода (ХХ) на карбюраторе. Обычно это плоский или крестовой винт с пружиной, расположенный сбоку или снизу карбюратора, часто помеченный буквой "Т" или символом "-|/".
Пошаговая процедура регулировки
Слушайте работу двигателя и следуйте алгоритму:
- Поворачивайте винт против часовой стрелки до положения, когда двигатель начинает работать неустойчиво (обороты падают). Запомните эту точку.
- Медленно вращайте винт по часовой стрелке до достижения максимально ровных и стабильных оборотов.
- Проверьте реакцию: резко нажмите на газ и отпустите. Если двигатель глохнет – добавьте 1/8 оборота по часовой стрелке.
Контрольные параметры:
- Идеальные обороты ХХ: 1700±100 об/мин (точное значение смотрите в мануале вашей модели)
- Признак правильной настройки: двигатель не глохнет при резком сбросе газа и не "нависают" обороты после отпускания ручки.
| Типичная ошибка | Последствие | Решение |
| Слишком высокие обороты ХХ | Самопроизвольное движение скутера, перегрев | Уменьшить обороты винтом (по часовой стрелке) |
| Слишком низкие обороты ХХ | Двигатель глохнет на холостом ходу | Добавить обороты винтом (против часовой стрелки) |
После регулировки дайте двигателю поработать 2-3 минуты и перепроверьте обороты. При необходимости выполните коррекцию на 1/8 оборота винта. Избегайте резких поворотов винта более чем на 1/4 оборота за один шаг.

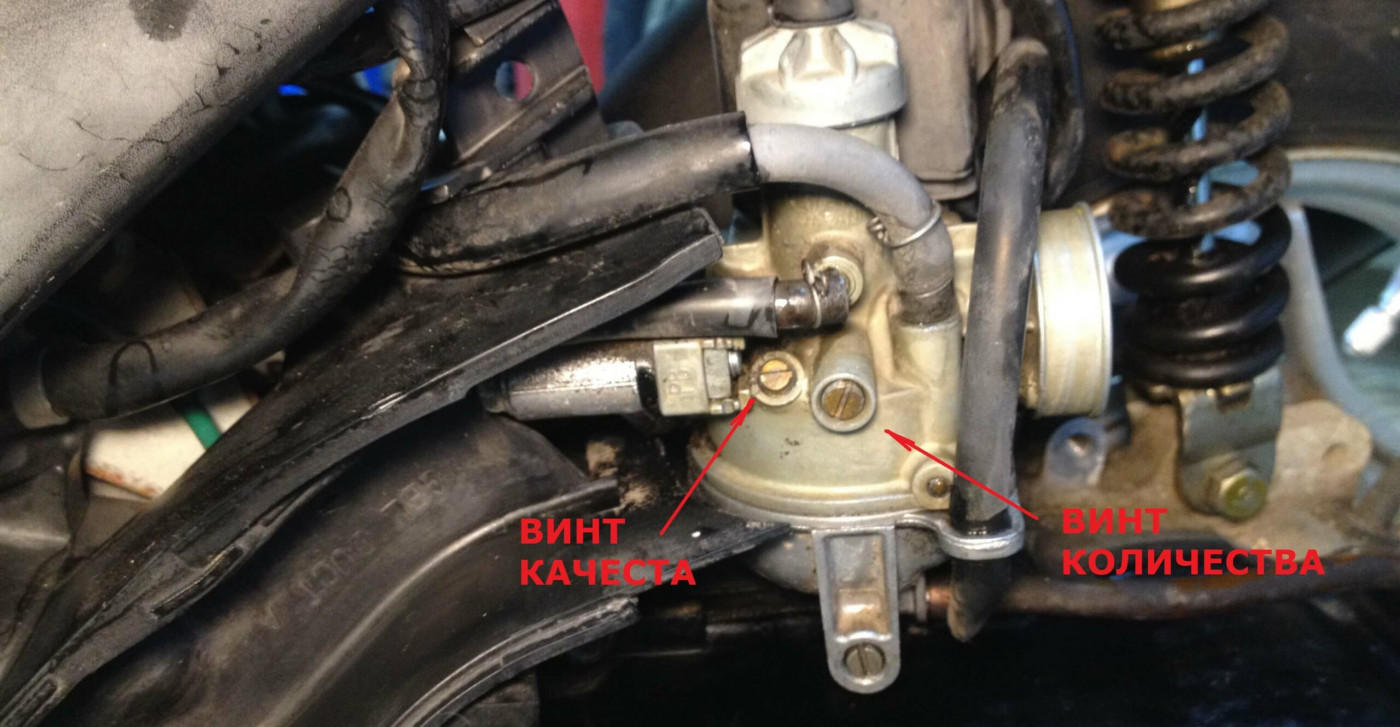

Регулировка винта качества смеси на холостом ходу
Винт качества смеси (обозначается "L" или "Lo") регулирует соотношение бензина и воздуха в топливной смеси на низких оборотах двигателя. Его корректная настройка критична для стабильной работы скутера при запуске, прогреве и холостом ходу, предотвращает рывки при трогании и перегрев двигателя.
Регулировку выполняют только после очистки карбюратора, проверки герметичности впускного коллектора и установки базовых оборотов холостого хода (винтом "Т"). Двигатель должен быть прогрет до рабочей температуры, воздушный фильтр установлен и чист.
Пошаговый порядок регулировки
- Запустите двигатель и дайте ему поработать 5–10 минут до выхода на рабочую температуру (80–90°C).
- Найдите винт качества смеси на корпусе карбюратора – обычно расположен слева или снизу, маркирован буквой L.
- Плавно закручивайте винт по часовой стрелке до момента, когда обороты начнут падать или двигатель заглохнет.
- Медленно выкручивайте винт против часовой стрелки до достижения максимально устойчивых оборотов холостого хода.
- Найдите "середину" между крайними положениями:
- Отсчитайте общее количество оборотов от полностью закрученного состояния
- Установите винт на 1/2–3/4 оборота от положения максимальных оборотов
| Симптом | Необходимое действие |
|---|---|
| Двигатель глохнет при резком открытии газа | Обогатить смесь (выкрутить винт на 1/8 оборота) |
| Появляется черный дым из выхлопа | Обеднить смесь (закрутить винт на 1/8 оборота) |
| Неустойчивые обороты с хлопками в глушителе | Проверить герметичность коллектора |
После корректировки проверьте реакцию двигателя: резко откройте дроссель – мотор должен моментально набирать обороты без провалов. При необходимости повторите шаги 3–5 с шагом 1/8 оборота. Стандартное положение для большинства скутеров – 1.5–2 оборота от полностью закрученного состояния.
Калибровка винта количества топлива на холостом ходу
Прогрейте двигатель до рабочей температуры (10-15 минут работы). Убедитесь, что скутер стоит на центральной подставке, поверхность ровная, а воздушный фильтр чистый и установлен на место. Заглушите двигатель перед началом регулировок.
Найдите винт холостого хода на карбюраторе. Обычно это латунный винт с тупым концом, расположенный рядом с дроссельной заслонкой, часто с пружиной. Винт качества смеси (острый конусный) трогать не нужно.
Пошаговая процедура регулировки
- Запустите двигатель и дайте ему поработать на прогреве 2-3 минуты
- Плавно закручивайте винт количества по часовой стрелке до момента, когда двигатель начнет глохнуть или работать неустойчиво
- Медленно выкручивайте винт против часовой стрелки, пока обороты не станут максимально ровными и стабильными
- Добейтесь оборотов в диапазоне 1500-1800 об/мин (ориентируйтесь на звук или тахометр)
- Резко откройте и отпустите газ. Если двигатель глохнет - добавьте 1/4 оборота винта против часовой стрелки
| Симптом | Решение |
|---|---|
| Двигатель глохнет при сбросе газа | Выкрутить винт на 1/8-1/4 оборота |
| Самопроизвольное повышение оборотов | Закрутить винт на 1/8 оборота |
| Плавающие обороты | Проверить герметичность впускного тракта |
После регулировки дайте двигателю поработать 30 секунд, затем проверьте реакцию на резкое открытие дросселя. При необходимости повторите пункты 2-5. Итоговая настройка считается правильной, если двигатель держит стабильные обороты на холостом ходу и мгновенно реагирует на газ.
Проверка стабильности оборотов двигателя
Стабильность оборотов – ключевой показатель корректной работы карбюратора. Она подтверждает правильность регулировок винта холостого хода и качества смеси, отсутствие подсоса воздуха и исправность системы зажигания. Неустойчивые обороты приводят к перерасходу топлива, вибрациям и затруднённому запуску.
Проверка выполняется исключительно на прогретом двигателе (3-5 минут работы). Необходимо контролировать поведение мотора на холостом ходу, при плавном наборе оборотов и после резкого сброса газа. Для фиксации показателей используется штатный или внешний тахометр.
Алгоритм диагностики
- Прогрейте двигатель до рабочей температуры (термостат открыт, рукой нельзя удержаться на головке цилиндра).
- Зафиксируйте холостой ход:
- Обороты должны держаться в диапазоне 1500-1800 об/мин (точное значение уточните в мануале)
- Стрелка тахометра не должна "плавать" (допустимое отклонение ±50 об/мин)
- Плавно увеличивайте обороты ручкой газа:
- Двигатель должен реагировать без задержек и провалов
- Посторонние звуки (хлопки в глушителе, детонация) недопустимы
- Резко сбросьте газ:
- Обороты обязаны за 2-3 секунды вернуться к холостым
- Заглохание или колебания свыше 5 секунд – признак неполадок
| Симптом | Возможная причина | Решение |
|---|---|---|
| Обороты самопроизвольно растут/падают | Подсос воздуха, засор жиклёра ХХ | Проверить уплотнения, продуть каналы |
| Провал при нажатии газа | Бедная смесь, низкий уровень топлива в поплавковой камере | Отрегулировать винт качества, проверить поплавок |
| Двигатель глохнет при сбросе газа | Богатая смесь, неверные холостые обороты | Выкрутить винт качества, отрегулировать винт ХХ |
Анализ цвета свечи зажигания после тестовой поездки
После тестового заезда снимите свечу зажигания, используя свечной ключ. Очистите электроды металлической щеткой и осмотрите цвет керамического изолятора центрального электрода при естественном освещении. Избегайте оценки на горячем двигателе – дайте детали остыть 10-15 минут.
Цвет нагара указывает на соотношение топлива и воздуха в рабочей смеси. Для точной диагностики перед тестом убедитесь в исправности системы зажигания, отсутствии масляных утечек и качестве топлива. Пробег после чистки свечи или замены должен составлять 15-30 км.
Интерпретация оттенков нагара
Коричневый или серо-коричневый (кирпичный):
- Идеальное состояние – свидетельствует о правильном соотношении топливовоздушной смеси
- Тонкий равномерный налет без масляных подтеков
- Электроды без эрозии или оплавления
Черный бархатистый нагар:
- Глубокий матовый черный – признак переобогащенной смеси:
- Засорен воздушный фильтр
- Высокий уровень топлива в поплавковой камере
- Маслянистый глянцевый черный – попадание масла в камеру сгорания:
- Износ маслосъемных колец
- Дефект сальников клапанов
Белый или светло-серый налет:
| Состояние | Причина | Риски |
| Равномерный светлый пепельный | Слишком бедная смесь | Перегрев двигателя |
| Стекловидный блеск, шарики на электроде | Калильное зажигание | Прогар поршня |
Красноватый или кирпичный отлив: Указывает на примеси металлов в топливе (свинец, железо). Требуется замена топлива и очистка бака.
Регулировка уровня топлива в поплавковой камере
Правильный уровень топлива в поплавковой камере критичен для стабильной работы двигателя. Слишком высокий уровень приводит к переобогащению смеси, заливанию свечи и повышенному расходу топлива, а слишком низкий – к обеднению смеси, перегреву и потере мощности на высоких оборотах.
Для точной регулировки потребуется прозрачная трубка (внутренним диаметром 5-6 мм) длиной около 20 см. Подготовьте скутер: установите его вертикально на центральную подставку, отключите топливный кран, отсоедините шланг слива с нижней части поплавковой камеры.
Процесс проверки и регулировки
Снимите сливную пробку карбюратора. Наденьте подготовленную прозрачную трубку на штуцер слива камеры, поднимите её вертикально вдоль карбюратора (выше уровня поплавка). Откройте топливный кран – бензин заполнит трубку до фактического уровня в камере.
Замерьте расстояние от плоскости разъёма карбютора (где он стыкуется с впускным коллектором) до мениска топлива в трубке. Сравните с нормой производителя (обычно 3-5 мм, точное значение указано в мануале к конкретной модели).
Действия при отклонениях:
- Уровень ниже нормы: Аккуратно подогните язычок поплавка вверх (уменьшая давление на запорную иглу).
- Уровень выше нормы: Осторожно подогните язычок поплавка вниз (увеличивая давление на иглу).
Повторяйте замеры после каждой корректировки. Убедитесь, что поплавки двигаются свободно, без заеданий, а их ход параллелен плоскости разъёма карбюратора. После достижения нужного уровня закройте сливное отверстие штатной пробкой, подсоедините все шланги и проверьте работу двигателя на всех режимах.
Корректировка положения дроссельной заслонки
Корректировка определяет начальное положение заслонки при отпущенной ручке газа, непосредственно влияя на стабильность холостого хода и плавность переходного режима. Регулировка осуществляется через ограничительный винт, контролирующий минимальный зазор при закрытом дросселе.
Перед началом убедитесь в полном прогреве двигателя до рабочей температуры (3-5 минут работы) и исправности системы зажигания. Отключите дополнительную нагрузку (фары, подогрев).
Порядок регулировки
- Найдите регулировочный винт на корпусе карбюратора (обычно помечен буквой "Т" или имеет пружинную обмотку).
- Запустите двигатель и дайте ему стабилизироваться на текущих оборотах холостого хода.
- Медленно вращайте винт отверткой:
- По часовой стрелке – уменьшает обороты холостого хода (заслонка прикрывается)
- Против часовой – увеличивает обороты (заслонка приоткрывается)
- Добейтесь устойчивых оборотов в диапазоне 1500-1800 об/мин (ориентируйтесь по тахометру или ровному звуку без детонации).
| Симптом | Решение |
|---|---|
| Двигатель глохнет при сбросе газа | Повернуть винт против часовой стрелки (увеличить обороты) |
| Самопроизвольное движение скутера на холостом ходу | Повернуть винт по часовой стрелке (уменьшить обороты) |
После регулировки проверьте реакцию на резкое открытие дросселя: двигатель должен быстро набирать обороты без провалов. При необходимости выполните тонкую подстройку винтом качества смеси.
Настройка ускорительного насоса (если установлен)
Ускорительный насос (акселераторный насос) впрыскивает дополнительное топливо при резком открытии дроссельной заслонки, предотвращая "провал" в работе двигателя. Неправильная настройка приводит к рывкам при разгоне, переобогащению смеси (черный дым из выхлопа) или хлопкам в карбюраторе.
Точная регулировка требует наблюдения за характером работы двигателя во время резкого ускорения и возможных последующих корректировок. Настройка производится при полностью прогретом двигателе и снятом воздушном фильтре для визуального контроля.
Этапы настройки ускорительного насоса
- Определите наличие и тип насоса: Найдите тонкую гибкую трубку, идущую от карбюратора к впускному коллектору, и рычаг привода, связанный с тросом газа. Насос может быть диафрагменного типа с регулировочным винтом или поршневого типа.
- Проверьте работу и синхронизацию:
- Резко откройте ручку газа. Из распылителя в диффузоре карбюратора должна появиться четкая, направленная струя топлива.
- Струя должна начинаться сразу при начале открытия заслонки и прекращаться до ее полного открытия.
- Отрегулируйте момент начала впрыска: Обычно регулируется подгибанием металлического язычка на рычаге привода насоса или вращением регулировочного винта (если есть):
- Если струя начинается слишком поздно (двигатель "захлебывается" при резком газе) – увеличьте ранний впрыск, подогнув язычок так, чтобы насос начинал качать раньше.
- Если струя начинается слишком рано или при плавном открытии газа (переобогащение) – уменьшите ранний впрыск, отогнув язычок.
- Отрегулируйте продолжительность/объем впрыска: Регулируется ограничительным винтом на корпусе насоса (если предусмотрен производителем):
- При "провалах" и хлопках – увеличьте объем/длительность впрыска (выверните винт).
- При переобогащении (черный дым, "вялый" разгон) – уменьшите объем/длительность впрыска (заверните винт). Делайте небольшие поворота винта (1/4 оборота) и проверяйте результат.
- Проверьте направление струи: Струя должна попадать точно в канал под дроссельной заслонкой. Направление меняется подгибанием трубки распылителя или поворотом самого сопла (если конструкция позволяет). Неправильное направление снижает эффективность.
Важные замечания: Используйте заводские рекомендации по начальным установкам (количество оборотов регулировочного винта). Убедитесь в исправности диафрагмы/поршня насоса и отсутствии засоров в каналах перед регулировкой. После изменений всегда проверяйте работу двигателя на тестовой поездке с резкими ускорениями.
Регулировка поворотного механизма ручки газа
Проверьте свободный ход ручки газа перед началом работ. Оптимальный люфт составляет 2-4 мм. При отклонениях ослабьте контргайку на регулировочном винте троса.
Убедитесь в отсутствии перегибов или заеданий тросика в оболочке. Для точной настройки вращайте регулировочную гайку на наконечнике троса возле карбюратора при ослабленной контргайке.
Пошаговая процедура
- Ослабьте контргайку регулировочного узла на карбюраторе
- Вращайте регулировочную гайку:
- По часовой стрелке – уменьшение свободного хода
- Против часовой стрелки – увеличение люфта
- Зафиксируйте положение контргайкой при достижении люфта 3 мм
- Проверьте плавность открытия/закрытия дросселя
Критические моменты: После регулировки ручка должна полностью возвращаться в исходное положение без помощи пружины. Убедитесь, что дроссельная заслонка при отпущенной ручке находится в положении холостого хода.
| Проблема | Решение |
| Ручка не возвращается | Смазать трос, проверить пружину карбюратора |
| Люфт не регулируется | Заменить растянутый трос |
Проверка герметичности соединений карбюратора
Осмотрите все топливные и вакуумные шланги, подключенные к карбюратору, на предмет трещин, потертостей или следов протечек. Особое внимание уделите местам соединений штуцеров и хомутов – там часто образуются задиры или ослабления крепления.
Проверьте плотность прилегания карбюратора к впускному коллектору. Ослабшие крепежные болты или деформированная прокладка приводят к подсосу воздуха, что нарушает топливную смесь и работу двигателя на холостом ходу.
Методы диагностики
Используйте распылитель с мыльным раствором для обнаружения подсоса воздуха:
- Запустите двигатель и дайте ему поработать на холостых оборотах.
- Распыляйте раствор на места соединений (фланцы, шланги, винты качества смеси).
- Наблюдайте за появлением пузырей – они укажут на точку разгерметизации.
Для вакуумных линий примените медицинский шприц:
- Отсоедините проверяемый шланг от карбюратора.
- Плотно вставьте в него поршень шприца.
- Потяните поршень – сопротивление должно сохраняться минимум 10-15 секунд.
| Признак негерметичности | Последствия для двигателя |
|---|---|
| Шипение или свист при работе | Плавающие холостые обороты |
| Запах бензина в моторном отсеке | Провалы при резком газе |
| Подтеки топлива на корпусе | Повышенный расход топлива |
Обязательно проверьте герметичность пробки дренажного отверстия (расположена в нижней части поплавковой камеры) и уплотнительных колец жиклеров. Даже микротрещины в этих элементах вызывают обеднение смеси.
После устранения дефектов повторно проведите тест мыльным раствором. Убедитесь, что все крепежные элементы затянуты с моментом, указанным в руководстве по ремонту – перетяжка повреждает алюминиевые корпуса.
Диагностика работы вакуумного клапана
Вакуумный клапан регулирует подачу топлива в карбюратор, используя разрежение от работающего двигателя. Его неисправность вызывает перебои в работе скутера: от затрудненного пуска до плавающих оборотов или остановки двигателя под нагрузкой.
Характерные признаки неполадок включают самопроизвольное вытекание бензина из дренажного шланга карбюратора, "чихание" в глушителе на холостом ходу, а также необходимость частого использования подсоса даже после прогрева мотора.
Методика проверки
- Подготовка:
- Отключите топливный шланг от карбюратора
- Подсоедините к нему прозрачную трубку или направьте в чистую емкость
- Проверка подачи топлива:
- Прокрутите двигатель стартером (без запуска)
- Исправный клапан выдаст ровную струю бензина при прокрутке
- Отсутствие подачи указывает на засор или механическую поломку клапана
- Тест на герметичность:
- Отсоедините вакуумный шланг от клапана
- Попытайтесь продуть воздух через топливный штуцер ртом
- Исправный клапан полностью блокирует проход воздуха
- Проверка реакции на разрежение:
- Подключите к вакуумному штуцеру чистый шланг
- Создайте разрежение, втягивая воздух ртом
- При этом должно появиться характерное щелчок и свободное прохождение воздуха через топливный штуцер
- Осмотр шлангов:
- Убедитесь в отсутствии трещин, перегибов или разрывов вакуумного шланга
- Проверьте плотность посадки шлангов на штуцерах
Чистка жиклёров сжатым воздухом
Снятые жиклёры требуют тщательной продувки сжатым воздухом для удаления мельчайших загрязнений. Используйте компрессор с пистолетом, оснащённым тонкой конической насадкой, обеспечивающей направленный поток высокой интенсивности.
Контролируйте давление: оптимальный диапазон составляет 2-4 атмосферы. Избыточное давление может повредить калиброванные отверстия, особенно в маломерных жиклёрах холостого хода.
Ключевые этапы продувки
- Зафиксируйте жиклёр в тисках с мягкими губками, исключая деформацию корпуса.
- Направьте струю воздуха строго вдоль оси канала жиклёра (со стороны резьбовой части).
- Выполните несколько коротких импульсов (по 1-2 секунды) с визуальным контролем вылетающих частиц грязи.
- Повторите операцию с противоположной стороны для сложных засоров.
- Проверьте просвет на просвет: в отверстии не должно оставаться видимых отложений или ворсинок.
Важные предостережения: Запрещается использовать металлическую проволоку или иглы для механической прочистки – это гарантированно изменит пропускную способность. Исключение – специальные медные ёршики нулевого калибра, применяемые деликатно.
| Тип жиклёра | Рекомендуемое давление | Особенности |
| Главный (GAS) | 3-4 атм | Продувать с двух сторон |
| Холостого хода (PILOT) | 2-2.5 атм | Особо малый диаметр – риск повреждения |
Проверка целостности уплотнительных колец
Визуально осмотрите все доступные уплотнительные кольца на корпусе карбюратора, топливных каналах и соединениях. Ищите трещины, надрывы, сплющивание или следы затвердевания резины. Особое внимание уделите кольцам на жиклерах, игле, под седлом клапана и в местах прилегания поплавковой камеры.
Аккуратно подденьте уплотнители тонкой отверткой или пинцетом, не повреждая посадочные места. Проверьте эластичность: качественное кольцо должно восстанавливать форму после сжатия пальцами. Замените элементы с любыми дефектами – даже микротрещины вызывают подсос воздуха и нарушение топливной смеси.
Критические зоны для диагностики
- Кольцо винта регулировки качества смеси – при износе пропускает воздух
- Уплотнение топливного штуцера – приводит к протечкам бензина
- Прокладка под поплавковой камерой – влияет на уровень топлива
- Кольца дроссельной и воздушной заслонок – износ нарушает герметичность
| Признак неисправности | Последствия для двигателя |
| Мягкие или деформированные кольца | Переобогащение смеси, черный выхлоп |
| Растрескавшиеся уплотнители | Неустойчивые обороты, "чихание" карбюратора |
| Отсутствие кольца | Подсос нефильтрованного воздуха, задиры цилиндра |
Используйте только оригинальные или совместимые уплотнительные наборы – неподходящая резина разрушается от бензина. После установки новых колец проверьте герметичность соединений кратковременным запуском двигателя.
Корректировка соотношения топливо-воздушной смеси
Найдите винт качества смеси (часто расположен снизу карбюратора, маркирован "L" или "H") и винт холостого хода (обычно сбоку, маркирован "T" или "Idle"). Прогрейте двигатель до рабочей температуры (5-10 минут работы). Заглушите скутер перед регулировкой.
Снимите заглушку с регулировочного винта качества смеси, если она присутствует. Используя тонкую отвертку, аккуратно закрутите винт качества ("L" для низких оборотов) до упора по часовой стрелке (без усилия!), затем выверните его на базовое количество оборотов (обычно 1.5-2.5 оборота, уточните в мануале). Запустите двигатель.
Процесс настройки
- Настройка низких оборотов:
- Медленно вращайте винт "L" против/по часовой стрелке на 1/4 оборота
- Слушайте обороты: ищите положение с максимально ровной и высокой работой двигателя
- Зафиксируйте оптимальное положение винта
- Корректировка холостого хода:
- Вращайте винт "T"/"Idle" для установки стабильных оборотов (1500-1800 об/мин)
- Двигатель не должен глохнуть при резком сбросе газа
- Проверка на обеднение/обогащение:
- Резко откройте дроссель: если есть провал - смесь бедная (выверните "L" на 1/8 оборота)
- Черный дым или хлопки в глушителе - смесь богатая (закрутите "L" на 1/8 оборота)
Повторяйте шаги 1-3 с минимальными корректировками (1/8 оборота) до достижения плавного разгона без провалов. Для точной настройки используйте цвет свечи зажигания после пробега: светло-коричневый изолятор - оптимально, черный сажевый налет - переобогащение, белый - переобеднение.
Тестовый запуск двигателя после первичной регулировки
Убедитесь, что скутер стоит на центральной подставке, топливный кран открыт, а воздушный фильтр установлен на место. Проверьте отсутствие подтеков топлива вокруг карбюратора и надежность затяжки всех креплений. Заведите двигатель стартером или кик-стартером, не добавляя газ в первые секунды.
Прослушайте работу двигателя на холостых оборотах 1-2 минуты. Двигатель должен работать стабильно, без захлебывания, хлопков в выхлопной трубе или резких колебаний оборотов. Обратите внимание на цвет выхлопа: сизый или черный дым сигнализирует о проблемах топливной смеси.
Диагностика и корректировка параметров
Оцените реакцию на плавное вращение ручки газа:
- Двигатель глохнет при резком открытии дросселя – признак обедненной смеси на переходном режиме
- Появляются хлопки в глушителе или карбюраторе – свидетельство переобогащения топливом
- Наблюдается "провал" мощности – требуется регулировка игольчатого клапана
Если холостой ход нестабилен (обороты "плавают"), выполните корректировку:
- Прогрейте двигатель до рабочей температуры (3-5 минут)
- Вращайте винт холостого хода до достижения 1500-1800 об/мин
- Медленно закручивайте винт качества смеси до падения оборотов
- Отверните винт на 1/4-1/2 оборота до максимально ровного звука
Проверьте работу под нагрузкой после пробной поездки на 500 метров:
| Симптом | Возможная причина | Решение |
| Дёргание при разгоне | Низкий уровень топлива в поплавковой камере | Проверить поплавковый механизм |
| Потеря мощности на высоких оборотах | Загрязнение главного топливного жиклера | Прочистить жиклер сжатым воздухом |
| Перегрев двигателя | Обеднённая смесь | Поднять иглу дросселя на одно деление |
Проверка реакции на резкое открытие дросселя
Прогрейте двигатель до рабочей температуры (5-10 минут работы на холостых). Убедитесь, что скутер стоит на центральной подставке, заднее колесо свободно вращается.
Резко выкрутите ручку газа "до упора" на 1-2 секунды, затем отпустите. Наблюдайте за поведением двигателя: плавность набора оборотов, наличие провалов или хлопков в карбюраторе/глушителе.
Диагностика проблем и регулировка
При возникновении провалов (двигатель "захлебывается" при разгоне):
- Обогатите смесь: выкрутите винт качества топлива на 1/4 оборота против часовой стрелки
- Проверьте уровень топлива в поплавковой камере (слишком низкий)
При хлопках в глушителе или "стрельбе" в карбюраторе:
- Обедните смесь: заверните винт качества на 1/4 оборота по часовой стрелке
- Убедитесь в отсутствии подсоса воздуха (прокладки, сальники)
Дополнительные параметры для проверки:
| Игла дросселя | Переставьте стопорное кольцо на 1 канавку вниз (обогащение) или вверх (обеднение) |
| Ускорительный насос | Отрегулируйте длину штока при нехватке топлива в момент открытия заслонки |
Повторяйте проверку после каждой корректировки. Цель – добиться мгновенного, ровного набора оборотов без рывков и посторонних звуков.
Выявление симптомов бедной смеси (провалы, перегрев)
Бедная топливно-воздушная смесь характеризуется недостаточным количеством бензина относительно воздуха. Это приводит к нарушению горения, проявляющемуся специфическими признаками во время работы двигателя. Настройка карбюратора требует точного распознавания этих симптомов перед корректировкой жиклеров или регулировочных винтов.
Основные проявления бедной смеси связаны с ухудшением сгорания топлива и ростом температурной нагрузки на детали двигателя. Игнорирование этих признаков может спровоцировать серьезные поломки, включая прогорание поршня или клапанов. Ключевые индикаторы требуют проверки при различных режимах работы скутера.
Характерные признаки бедной смеси:
- Провалы мощности при резком открытии дросселя: Двигатель "захлебывается", теряет обороты или глохнет при резком добавлении газа из-за недостатка топлива для мгновенного обогащения смеси.
- Перегрев двигателя: Повышенная температура силового агрегата (определяется по потемнению краски на головке цилиндра, запаху гари, перегреву ног водителя), вызванный замедленным и более "горячим" сгоранием обедненной смеси.
- Плавание оборотов на холостом ходу: Неустойчивая работа на ХХ, самопроизвольное изменение частоты вращения коленвала.
- "Стрельба" в карбюратор или глушитель: Хлопки из-за догорания несгоревшей смеси во впускном или выпускном трактах.
- Потеря тяги на высоких оборотах: Скутер не развивает максимальную скорость, двигатель "не тянет" под нагрузкой.
- Белый или светло-серый цвет свечи зажигания: Изолятор центрального электрода приобретает характерный белесый оттенок, отсутствует нормальный коричневый нагар.
- Повышенная детонация (стук "пальчиков"): Металлические стуки в цилиндре при нагрузке из-за преждевременного взрывного сгорания.
| Режим работы | Симптом бедной смеси | Возможная причина в карбюраторе |
|---|---|---|
| Холостой ход/низкие обороты | Плавание оборотов, хлопки в карбютор | Засор жиклера ХХ, низкий уровень топлива в поплавковой камере |
| Средние обороты | Провалы при разгоне, потеря тяги | Недостаточный размер топливного жиклера, засор ГДС |
| Высокие обороты | Перегрев, детонация, "стрельба" в глушитель | Маленький главный жиклер, подсос воздуха через прокладки |
Определение признаков богатой смеси (черный дым, затруднённый пуск)
Богатая топливная смесь содержит избыток бензина относительно воздуха, нарушая оптимальное соотношение для сгорания. Это провоцирует неполное сжигание топлива в цилиндре, снижает эффективность работы двигателя и увеличивает расход горючего.
Основные симптомы проявляются визуально и через изменения в работе двигателя. Ключевыми индикаторами служат характер выхлопа, сложности при запуске и специфические поведенческие аномалии силового агрегата.
Характерные симптомы
- Черный или густой серый дым из выхлопной трубы
Образуется из-за частиц несгоревшего топлива и сажи. Интенсивность усиливается при резком открытии дросселя. - Затрудненный холодный пуск
Излишки топлива заливают свечу зажигания, препятствуя образованию искры. Часто сопровождается необходимостью долгого прокручивания стартера. - Неустойчивая работа на холостом ходу
Двигатель глохнет, обороты плавают или самопроизвольно повышаются из-за нарушенного состава смеси. - Снижение мощности и "захлебывание"
При резком ускорении ощущаются провалы, двигатель не развивает максимальные обороты, появляются хлопки в глушителе. - Запах несгоревшего бензина
Резкий химический запах из выхлопной трубы даже после прогрева. - Повышенный расход топлива
Увеличение затрат горючего при сохранении стандартного стиля езды. - Замасленная свеча зажигания
При выкручивании свечи наблюдается черный бархатистый или влажный сажевый нагар на электродах.
Регулировка высокооборотной иглы карбюратора
Эта игла управляет подачей топлива на средних и высоких оборотах двигателя. Её положение напрямую влияет на состав топливно-воздушной смеси при открытии дроссельной заслонки более чем на 1/3.
Регулировка осуществляется перемещением стопорного колечка в одном из пяти пазов на игле. Поднятие иглы (установка колечка в нижний паз) обогащает смесь, опускание (колечко в верхний паз) – обедняет.
Последовательность регулировки
- Демонтируйте карбюратор со скутера, снимите воздушный фильтр и верхнюю крышку карбюратора.
- Извлеките иглу, аккуратно вынув дроссельную заслонку. Игла фиксируется в ней стопорным колечком.
- Определите текущее положение колечка (обычно заводская установка – средний паз).
Признаки необходимости корректировки
| Проблема | Причина | Решение |
| Хлопки в глушителе, провалы при разгоне | Слишком бедная смесь | Опустить иглу (сдвинуть колечко вверх) |
| Чёрный дым из выхлопа, перегрев | Слишком богатая смесь | Поднять иглу (сдвинуть колечко вниз) |
Правила корректировки
- Меняйте положение по одному пазу за раз.
- После каждой регулировки проверяйте работу двигателя: разгон с места, реакция на резкое открытие дросселя.
- При отсутствии улучшений верните иглу в исходное положение и проверьте другие системы (воздушный фильтр, свеча).
Оптимизация работы переходной системы
Переходная система обеспечивает стабильную работу двигателя при открытии дроссельной заслонки от холостого хода до средних оборотов. Её некорректная работа проявляется провалами мощности, рывками или захлёбыванием при плавном нажатии ручки газа. Оптимизация требует точной регулировки топливоподачи в этом диапазоне.
Перед настройкой убедитесь в исправности воздушного фильтра, отсутствии подсоса воздуха во впускном тракте и правильной работе системы холостого хода. Прогрейте двигатель до рабочей температуры. Подготовьте отвёртки для регулировочных винтов.
Последовательность регулировки
- Проверка реакции на газ
- Резко откройте дроссель на ¼ от холостого хода
- Наблюдайте за реакцией: плавный рост оборотов - норма, провал - бедная смесь, захлёбывание - богатая
- Корректировка винтом качества смеси (ВКС)
- При провалах (бедная смесь): выкрутите ВКС на ¼ оборота против часовой стрелки
- При захлёбывании (богатая смесь): закрутите ВКС на ¼ оборота по часовой стрелке
- Тест-драйв после корректировки
- Проведите контрольную поездку, обращая внимание на разгон в диапазоне ¼-½ открытия дросселя
- Повторяйте пункты 1-2 до устранения провалов
- Проверка жиклеров
- При неэффективности регулировок ВКС снимите и продуйте сжатым воздухом:
- Топливный жиклёр холостого хода
- Воздушные каналы переходной системы
- При неэффективности регулировок ВКС снимите и продуйте сжатым воздухом:
Критерием успешной оптимизации служит мгновенная реакция на газ без рывков при разгоне с низких оборотов. Если проблемы сохраняются после всех регулировок, проверьте уровень топлива в поплавковой камере и износ игольчатого клапана.
Проверка утечек воздуха при помощи распылителя
Запустите двигатель скутера и дайте ему поработать на холостых оборотах до достижения рабочей температуры. Убедитесь, что воздушный фильтр установлен на место, а карбюратор герметично соединен с впускным коллектором. Приготовьте баллончик с очистителем карбюратора или любым легковоспламеняющимся аэрозолем (WD-40, стартовая жидкость).
Тонкой струей аккуратно распыляйте состав вокруг критичных мест соединений: фланца карбюратора, прокладки впускного коллектора, вакуумных шлангов и винтов регулировки качества смеси. Двигатель должен стабильно работать на холостом ходу – любые изменения в его работе укажут на наличие подсоса воздуха.
Интерпретация реакции двигателя
Наблюдайте за поведением мотора во время распыления:
- Обороты резко возросли – аэрозоль через трещину/неплотность попал во впуск, обогатив смесь. Это явный признак утечки в зоне распыления.
- Двигатель заглох или обороты упали – состав временно заблокировал подсос, уплотнив дефектное соединение.
- Отсутствие реакции – вероятно, в проверяемой области утечек нет.
Важные предостережения:
- Распыляйте кратковременно (1-2 секунды) на каждую зону – длительная обработка может повредить резиновые уплотнители.
- Держите баллончик вертикально – перевернутое положение вызовет подачу жидкого состава, что опасно возгоранием.
- Исключите попадание аэрозоля на электрические компоненты и раскаленные детали выпускной системы.
При обнаружении проблемных зон заглушите двигатель и выполните визуальный осмотр. Проверьте затяжку хомутов, состояние прокладок и целостность резиновых трубок. Замените деформированные уплотнения и повторите тест после сборки.
Настройка винта стабилизации оборотов
Винт стабилизации оборотов (часто называемый "винтом холостого хода") регулирует количество топливовоздушной смеси, подаваемой в двигатель при закрытой дроссельной заслонке. Его корректная настройка обеспечивает устойчивую работу мотора на холостом ходу без самопроизвольной остановки.
Перед регулировкой убедитесь, что двигатель прогрет до рабочей температуры (5-10 минут работы), воздушный фильтр чист, а свеча зажигания исправна. Все остальные регулировочные винты карбюратора должны быть предварительно настроены согласно спецификации производителя.
Пошаговая процедура регулировки
- Запустите двигатель и дайте ему поработать на холостых оборотах 2-3 минуты.
- Найдите регулировочный винт холостого хода (обычно пластиковый, с пружиной, расположен сбоку или снизу карбюратора).
- Слушайте работу двигателя:
- Если обороты неустойчивые или двигатель глохнет – медленно поверните винт по часовой стрелке (уменьшая подачу смеси).
- Если обороты слишком высокие – поверните винт против часовой стрелки (увеличивая подачу смеси).
- Добивайтесь стабильных оборотов в диапазоне 1400-1800 об/мин (точное значение см. в мануале вашего скутера).
- Проверьте реакцию на открытие дросселя:
- Резко откройте и закройте газ – двигатель не должен глохнуть.
- Обороты должны плавно возвращаться к выставленному значению холостого хода.
После регулировки затяните контргайку (если она есть), чтобы предотвратить самопроизвольное смещение винта от вибрации. Избегайте чрезмерной затяжки, способной повредить резьбу или корпус карбюратора.
Проведение калибровки на холодном двигателе
Убедитесь, что двигатель полностью остыл (не работал минимум 2-3 часа) и стоит на центральной подставке. Проверьте чистоту воздушного фильтра – при загрязнении калибровка будет некорректной. Подготовьте крестовую и плоскую отвертки, а также тахометр для контроля оборотов.
Снимите пластиковый кожух скутера для доступа к карбюратору. Отключите топливный шланг, подставив емкость для остатков бензина. Очистите внешние поверхности карбюратора ветошью во избежание попадания грязи в цилиндр при регулировках.
Последовательность регулировок
Регулировка холостого хода:
- Запустите двигатель (без подгазовки) и дайте поработать 1-2 минуты.
- Найдите винт холостого хода (обычно пластиковый, с пружиной).
- Вращайте винт отверткой до стабильных оборотов (1500±100 об/мин) по тахометру. Звук мотора должен быть ровным без «плавания».
Корректировка качества смеси:
| Симптом | Действие |
|---|---|
| Двигатель глохнет при резком открытии газа | Выкрутить винт качества на 1/4 оборота против часовой стрелки |
| Черный дым из глушителя, "захлебывание" | Вкрутить винт качества на 1/4 оборота по часовой стрелке |
Важно: После каждого изменения положения винта качества сбрасывайте газ и проверяйте реакцию на резкое открытие дросселя. Фиксируйте количество оборотов винта для возможного отката.
Финишная проверка:
- При работающем двигателе резко выкрутите ручку газа – мотор должен моментально реагировать без провалов.
- Дайте 2-3 минуты поработать на холостых – обороты не должны самопроизвольно повышаться или падать.
- Заглушите двигатель, установите кожух на место и проведите тестовую поездку.
Корректировка при разных температурных условиях
Температура окружающей среды напрямую влияет на плотность воздуха и испаряемость топлива. Холодный воздух плотнее, что требует обогащения смеси, а в жару избыточное обогащение вызывает перелив и перегрев.
Для точной регулировки используйте винт качества смеси и иглу дросселя. Все изменения делайте на прогретом двигателе, контролируя реакцию на газ и цвет свечи зажигания.
Таблица корректировок
| Температура | Действия |
|---|---|
| Ниже +5°C |
|
| +5°C до +25°C | Стандартные настройки (базовые параметры) |
| +25°C до +35°C |
|
| Выше +35°C |
|
Критические нюансы:
- При резких суточных перепадах (>15°C) настраивайте под утреннюю температуру
- Влажность >80% требует дополнительного обогащения на 3% независимо от температуры
- Высоты свыше 1000 м над уровнем моря: уменьшайте жиклер на 5% каждые 500 м
Тест-драйв с контролем разгонной динамики
Проведите контрольную поездку на прогретом скутере, выбрав прямую безопасную трассу длиной 200-300 метров. Начните с плавного разгона с минимальной скорости до 3/4 дросселя, фиксируя реакцию двигателя на каждом этапе. Повторите тест 3-4 раза для стабильности результатов.
Особое внимание уделите резкому открытию дросселя из режима холостого хода и при средних оборотах. Двигатель должен моментально откликаться без провалов, «чихания» или хлопков в глушителе. Проверьте разгон на максимальной скорости – плавность набора оборотов без вибраций критически важна.
- Идеальный результат: линейное ускорение без рывков при любом сценарии
- Провал мощности: требует увеличения топливной подачи (поднятие иглы/жиклера)
- Переобогащение (черный дым, захлебывание): уменьшайте подачу топлива
- Детонация (металлический стук): признак бедной смеси на высоких оборотах
Фиксируйте поведение скутера в таблице, отмечая реакции при разных положениях дросселя. Это объективно выявит проблемные зоны карбюрации для последующей точной регулировки.
| Положение дросселя | Норма | Неисправность |
|---|---|---|
| Резкое открытие (ХХ → 1/2) | Мгновенный отклик | Задержка, провал оборотов |
| Средний разгон (1/2 → 3/4) | Плавный рост скорости | Рывки, вибрация руля |
| Полный газ | Стабильные высокие обороты | Падение мощности, перегрев |
Проверка плавности набора скорости
После регулировки холостого хода и оборотов проверяется реакция двигателя при открытии дроссельной заслонки. Убедитесь, что скутер прогрет до рабочей температуры. Проводите тест на ровной безопасной площадке при отсутствии ветра.
Плавно, но уверенно поворачивайте ручку газа на ¾ хода из положения холостого хода. Контролируйте поведение скутера при разгоне от 20 до 60 км/ч. Любые отклонения требуют корректировки топливных жиклёров или иглы дросселя.
Ключевые аспекты проверки
- Провалы мощности (двигатель "захлёбывается") – признак бедной смеси
- Рывки или подёргивания – указывают на перелив топлива
- Задержка отклика более 1-2 секунд – проблема с ускорительным насосом
- Неравномерный звук выхлопа ("троение") – сигнал о засоре жиклёров
При обнаружении проблем выполните регулировку в следующем порядке:
- Проверьте чистоту воздушного фильтра и герметичность патрубков
- Откорректируйте уровень топлива в поплавковой камере
- Замените или прочистите жиклёры холостого хода и главный жиклёр
- Измените положение иглы дросселя (ниже – богаче, выше – беднее)
Оптимизация расхода топлива после регулировки
После завершения базовой настройки карбюратора важно проверить реальный расход топлива и при необходимости выполнить дополнительные тонкие корректировки. Основная цель – добиться стабильной работы двигателя на всех режимах без переобогащения смеси, которое является главной причиной перерасхода.
Контролируйте потребление горючего методом полного бака: заправьте до краев, обнулите одометр, проездите типичную дистанцию (100-150 км), затем снова заправьте до краев и рассчитайте расход (л/100 км). Сравните результат с паспортными данными скутера и предыдущими показателями. Повторяйте замеры после каждой корректировки.
Ключевые параметры для оптимизации
- Положение иглы дросселя: Перемещение стопорного кольца иглы вверх (обеднение смеси на средних оборотах) снижает расход. Опускание (обогащение) применяется при "провалах" в разгоне.
- Винт качества смеси холостого хода: Дополнительная подстройка после установки базовых оборотов. Затяжка (по часовой) – обеднение, откручивание – обогащение. Оптимально: плавный набор оборотов без рывков.
- Состояние воздушного фильтра: Грязный фильтр искусственно обогащает смесь. Регулярная замена/очистка обязательна для экономии топлива.
Правила безопасной оптимизации:
- Корректируйте только один параметр за раз (например, только иглу или только винт качества).
- Изменяйте положение иглы на 1 канавку за одну итерацию, винта качества – на 1/4 оборота.
- Избегайте чрезмерного обеднения (риск перегрева поршня и клапанов). Признаки: детонация, потеря мощности, перегрев двигателя.
- Тестируйте настройки в реальных условиях: городской трафик, подъемы, разгоны.
| Симптом | Возможная причина | Действие |
| Высокий расход, черный нагар на свече | Переобогащение смеси | Проверить уровень в поплавковой камере, опустить иглу, закрутить винт качества |
| Провалы при разгоне, перегрев | Слишком бедная смесь | Приподнять иглу, вывернуть винт качества, проверить подсос воздуха |
| Нестабильный холостой ход после регулировки | Неправильная балансировка холостых | Уточнить настройку винта количества и качества ХХ |
Финальная тонкая настройка винта холостого хода
Прогрейте двигатель до рабочей температуры, запустив скутер и дав ему поработать 5-10 минут. Убедитесь, что воздушный фильтр чистый и топливо в баке свежее, так как эти факторы влияют на смесеобразование.
Найдите винт холостого хода (обычно обозначен буквой "Т" или "S", расположен сбоку или снизу карбюратора). Заводская "база" для начала настройки часто составляет 1.5 - 2 оборота от полностью закрученного состояния. Если точное значение неизвестно, установите винт примерно в это положение.
Процесс регулировки
Плавно вращайте винт холостого хода против часовой стрелки (выкручивая), фиксируя обороты двигателя на слух или по тахометру. Ваша цель – найти положение винта, при котором обороты холостого хода становятся максимально высокими и стабильными. Двигатель должен работать ровно, без "чихания" и провалов.
После достижения точки максимальных оборотов, аккуратно закрутите винт холостого хода по часовой стрелке примерно на 1/8 - 1/4 оборота. Это небольшое обеднение смеси на холостом ходу обеспечит стабильность работы при изменении температуры двигателя и предотвратит возможное подвспыхивание топлива в глушителе.
Проверка и корректировка
Проверьте реакцию двигателя:
- Резко откройте ручку газа ("сбросьте газ").
- Наблюдайте за поведением двигателя:
- Идеально: Обороты быстро и плавно возвращаются к холостым без задержек и без попытки заглохнуть.
- Слишком бедная смесь (винт выкручен слишком мало): Двигатель "захлебывается" при резком открытии газа, обороты падают с запозданием или он глохнет. Решение: Выкрутите винт на 1/8 оборота против часовой стрелки.
- Слишком богатая смесь (винт выкручен слишком много): Появляются хлопки в глушителе при сбросе газа, двигатель "вяло" реагирует или дымит на холостых. Решение: Закрутите винт на 1/8 оборота по часовой стрелке.
После корректировки снова найдите точку максимальных оборотов и повторите шаг с закручиванием на 1/8 - 1/4 оборота. Проверяйте реакцию на газ после каждой регулировки. Повторяйте процесс до достижения стабильной работы на холостом ходу и мгновенной реакции на открытие/закрытие дросселя.
Помните, что итоговые обороты холостого хода должны соответствовать спецификации производителя (обычно 1500-1800 об/мин). Если после нескольких итераций стабильность не достигнута, возможны проблемы с герметичностью впуска, состоянием карбюратора или других систем двигателя.
Устранение детонации на высоких оборотах
Детонация на высоких оборотах чаще всего вызвана обедненной топливно-воздушной смесью или перегревом двигателя. Основные причины в карбюраторе: недостаточная производительность главного жиклера, неправильное положение дозирующей иглы или низкий уровень топлива в поплавковой камере. Также провоцируют проблему подсос воздуха во впускном тракте и некорректное опережение зажигания.
Для диагностики выполните пробную поездку с резким открытием дросселя под нагрузкой. Характерный металлический звонкий стук ("звон пальцев") под нагрузкой при ¾-полном открытии дросселя подтверждает детонацию. Сразу прекратите эксплуатацию, чтобы избежать разрушения поршня или колец.
Порядок устранения
- Проверьте герметичность впуска:
- Осмотрите прокладки карбюратора и впускного коллектора
- Нанесите мыльный раствор на стыки при работающем двигателе – пузыри укажут утечки
- Отрегулируйте уровень топлива:
- Снимите карбюратор и проверьте высоту поплавка линейкой
- Сравните с данными производителя (обычно 18-22 мм)
- Настройте дозирующую иглу:
- Поднимите стопорную скобу иглы на 1 канавку вниз (обогащение смеси)
- При сильной детонации опустите на 2 позиции
- Замените главный жиклер:
Симптом Действие Детонация только при полном газе Увеличить жиклер на 2.5-5 единиц Детонация с черным выхлопом Проверить зажигание и компрессию - Проверьте систему зажигания:
- Убедитесь в отсутствии раннего угла опережения
- Замените свечу на рекомендованную производителем
После регулировок проведите контрольный заезд: разгонитесь до ¾ максимальной скорости на ровном участке при полном открытии дросселя на 10 секунд. Отсутствие металлического стука подтвердит устранение детонации. При сохранении проблемы проверьте компрессию и состояние цилиндропоршневой группы.
Важно: используйте топливо с октановым числом не ниже рекомендованного производителем. Длительная езда с детонацией гарантированно выводит двигатель из строя.
Контроль уровня шума выхлопной системы
Повышенный шум выхлопа часто указывает на проблемы в системе: прогорание глушителя, разгерметизацию соединений или нарушение настроек карбюратора. Чрезмерный грохот не только нарушает экологические нормы, но и может маскировать неисправности двигателя, такие как пропуски зажигания или неправильное сгорание топливной смеси.
Износ внутренних перегородок глушителя, прогоревшие прокладки фланца или трещины в трубе резко увеличивают громкость выхлопа. Также на звук влияет некорректная регулировка карбюратора: бедная смесь вызывает "стрельбу" в глушителе, а переобогащенная – приглушенные хлопки с копотью.
Порядок диагностики и устранения шума
- Визуальный осмотр системы:
- Проверьте целостность корпуса глушителя, отсутствие вмятин и коррозии.
- Ищите следы гари вокруг соединений цилиндра с выпускным коллектором и коллектора с резонатором.
- Тест на герметичность:
- Заткните выходное отверстие глушителя тряпкой на 2-3 секунды при работающем двигателе.
- Прислушайтесь: шипение укажет на пробой в трубе или плохую стыковку элементов.
- Анализ характера звука:
Тип шума Возможная причина Металлический дребезг Разрушение внутренних камер глушителя Резкие хлопки при сбросе газа Бедная топливная смесь или позднее зажигание Глухой рокот на холостых Прогоревшая прокладка выпускного коллектора - Проверка креплений:
- Убедитесь, что глушитель фиксируется резиновыми подвесами без люфта.
- Затяните гайки фланца цилиндра с моментом 15-20 Н·м.
Если дефекты выхлопной системы исключены, отрегулируйте карбюратор: установите правильный уровень топлива в поплавковой камере и проверьте соотношение воздух/топливо на переходных режимах. Помните: нормальный уровень шума для 50-кубовых скутеров не превышает 78 дБ на оборотах 4500-5000 об/мин.
Адаптация настроек под конкретные погодные условия
Погодные факторы напрямую влияют на плотность воздуха и испаряемость топлива, требуя корректировки карбюратора. При повышении температуры или снижении атмосферного давления смесь обедняется, а в холодную погоду или при высокой влажности – закономерно обогащается. Игнорирование этих изменений ведет к потере мощности, перерасходу топлива или перегреву двигателя.
Основным инструментом адаптации является винт качества смеси, регулирующий соотношение топлива и воздуха на холостом ходу и средних оборотах. Дополнительно может потребоваться замена топливного жиклера при экстремальных перепадах температур (более 15°C от базовой настройки). Все регулировки выполняются только на прогретом двигателе с чистыми воздушным и топливным фильтрами.
Алгоритм сезонной корректировки
- Жара (выше +25°C):
- Поверните винт качества смеси против часовой стрелки на 1/4–1/2 оборота для обогащения
- Проверьте разгон: провалы при открытии дросселя требуют увеличения топливного жиклера на 1–2 размера
- Холод (ниже +5°C):
- Вкрутите винт качества смеси по часовой стрелке на 1/4–1/2 оборота для обеднения
- Контролируйте выхлоп: черный дым сигнализирует о необходимости уменьшения жиклера
- Высокая влажность/дождь:
- Обогатите смесь на 1/8–1/4 оборота винта
- Убедитесь в герметичности воздуховода – влажный воздух снижает эффективность горения
| Параметр | Летняя настройка | Зимняя настройка |
|---|---|---|
| Положение винта качества | Выкручен на 1.5–2 оборота | Закручен на 1–1.5 оборота |
| Размер топливного жиклера | Стандарт или -2% | Увеличен на 5–7% |
| Обороты холостого хода | 1500–1700 об/мин | 1700–1900 об/мин |
Рекомендации по сезонной регулировке карбюратора
Регулярная адаптация карбюратора к изменяющимся температурным условиям предотвращает проблемы с запуском двигателя, снижает расход топлива и минимизирует износ деталей. Основные настройки затрагивают уровень топлива в поплавковой камере и состав топливно-воздушной смеси.
При переходе с теплого на холодный сезон обогатите смесь для компенсации повышенной плотности воздуха, а в жаркий период – обедните для устойчивой работы на холостом ходу. Контролируйте состояние воздушного фильтра – его загрязнение имитирует обогащенную смесь.
Алгоритм сезонной настройки
- Прогрейте двигатель до рабочей температуры (5-10 минут работы).
- Отрегулируйте винт качества смеси:
- Лето: заверните на 1/4-1/2 оборота от базового положения (обеднение)
- Зима: выверните на 1/4-1/2 оборота (обогащение)
- Настройте обороты холостого хода винтом количества:
- Целевые показатели: 1500±100 об/мин (лето), 1700±100 об/мин (зима)
- Проверьте поплавковый механизм:
Сезон Уровень топлива Лето На 2-3 мм ниже контрольной метки Зима На 1-2 мм выше контрольной метки
Контроль корректности настройки: после регулировки двигатель должен уверенно запускаться, быстро реагировать на ручку газа без провалов. Наличие черного нагара на свече указывает на переобогащение, белого налета – на излишне бедную смесь. Измерьте расход топлива – отклонение более чем на 10% от нормы требует повторной проверки настроек.
Составление журнала выполненных регулировок
Фиксация всех изменений в журнале исключает хаотичные настройки и позволяет отслеживать влияние корректировок на работу двигателя. Без записей легко забыть предыдущие шаги, что приводит к повторению ошибок или неспособности вернуться к рабочей конфигурации при неудачных экспериментах.
Ведите записи непосредственно во время регулировки, отмечая точные параметры до и после вмешательства. Обязательно указывайте дату, пробег скутера, погодные условия и симптомы неисправности, которые побудили к настройке – это поможет выявить закономерности при дальнейшей диагностике.
Ключевые данные для журнала
- Исходное состояние: Положение винтов качества/количества, уровень топлива в поплавковой камере
- Изменения: Количество оборотов винтов, замена жиклёров (номера)
- Реакция двигателя: Поведение на холостом ходу, отклик на газ, максимальные обороты
- Внешние факторы: Температура воздуха, атмосферное давление, влажность
| Дата | Пробег (км) | Винт холостого хода | Винт качества | Результат |
|---|---|---|---|---|
| 15.08.2023 | 1250 | 1.5 оборота | 2 оборота | Провал при резком газе |
| 16.08.2023 | 1270 | 2 оборота | 1.75 оборота | Улучшение разгона, высокие холостые |
- Заведите отдельную тетрадь или цифровой документ с постоянной структурой записей
- После каждой поездки после настройки дополняйте наблюдения: цвет свечи, расход топлива, новые симптомы
- Сравнивайте табличные данные при повторных регулировках – это сократит время поиска оптимальных настроек
Список источников
Настройка карбюратора требует понимания принципов работы двигателя и точности. Использование проверенных источников обеспечивает безопасность и эффективность регулировок.
При подготовке инструкции были изучены следующие категории материалов, содержащие технические параметры и практические рекомендации:
- Официальные руководства по ремонту и обслуживанию скутеров (Honda, Yamaha, Suzuki)
- Специализированная литература по устройству карбюраторных систем
- Технические статьи в профильных журналах («Мото», «За рулём»)
- Видеоинструкции от сертифицированных механиков на платформах видеохостинга
- Форумные обсуждения на тематических ресурсах (Scooter-Club.ru, MotoTalk)
- Мануалы производителей карбюраторов (Keihin, Mikuni)
- Практические пособия по диагностике двухтактных двигателей
