Настройка карбюратора Солекс 21083 - устройство, регулировка, доработка
Статья обновлена: 18.08.2025

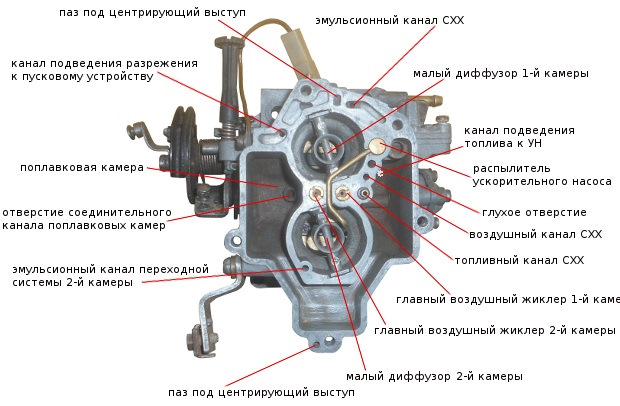

Карбюратор Солекс 21083 – ключевой узел системы питания двигателей ВАЗ 2108-21099. От его состояния и точной настройки зависят запуск мотора, стабильность работы на всех режимах, расход топлива и динамика автомобиля.
В статье подробно разберем устройство карбюратора Солекс 21083, основные регулировки (холостого хода, уровня топлива в поплавковой камере), распространенные неисправности и варианты тюнинга для улучшения характеристик силового агрегата.
Разборка карбюратора: последовательность операций и инструмент
Перед разборкой карбюратора Солекс 21083 подготовьте чистую рабочую зону, контейнеры для мелких деталей и ветошь. Обязательно слейте остатки топлива из поплавковой камеры через сливное отверстие, открутив пробку. Снимите корпус воздушного фильтра, отсоедините топливные шланги, тяги привода дроссельных и воздушной заслонок, а также вакуумные трубки, предварительно пометив их расположение.
Демонтируйте электромагнитный клапан холостого хода, открутив его ключом на 13 мм. Отсоедините все пружины (дроссельной заслонки, воздушной заслонки и стартерного устройства). Аккуратно снимите крышку поплавковой камеры – при этом будьте готовы к возможному выпадению поплавков и игольчатого клапана.
Основные этапы разборки
- Снятие верхней крышки:
- Выкрутите 5 винтов крепления крестовой отверткой
- Извлеките поплавковый механизм (2 поплавка на оси)
- Достаньте игольчатый клапан с седлом и сетчатый фильтр
- Демонтаж пускового устройства:
- Открутите 4 винта крепления диафрагменной крышки
- Извлеките диафрагму со штоком и возвратную пружину
- Разборка корпуса дросселей:
- Выверните винты крепления крышки экономайзера
- Снимите ускорительный насос (диафрагму, пружину, шарик)
- Открутите электромагнитный клапан холостого хода
- Извлечение жиклеров:
- Выкрутите главные топливные жиклеры (ГДТ) и воздушные (ГВЖ)
- Снимите жиклеры холостого хода (топливный и воздушный)
- Достаньте эмульсионные трубки 2-й камеры
Необходимый инструмент
| Назначение |
| Набор крестовых отверток |
| Шестигранный ключ 5 мм (для винтов ГДТ) |
| Плоскогубцы с тонкими губками |
| Ключ рожковый 13 мм (электроклапан) |
| Ёршики для чистки каналов |
| Ультразвуковая ванна (для промывки) |
Важно: Все демонтированные детали раскладывайте в порядке разборки. Резиновые уплотнители и диафрагмы проверяйте на эластичность и трещины. Жиклеры очищайте только мягким ворсом или сжатым воздухом – запрещено применять проволоку!
Чистка жиклеров и каналов: доступные средства и методика
Загрязнение топливных жиклеров и каналов карбюратора Солекс 21083 – основная причина нарушения состава топливной смеси, приводящая к потере мощности, рывкам при разгоне и повышенному расходу бензина. Отложения смол, лаков и механических частиц блокируют калиброванные отверстия, изменя производительность дозирующих элементов.
Для восстановления работоспособности требуется демонтаж карбюратора, разборка корпуса и поэтапная очистка всех каналов и деталей. Использование агрессивных растворителей без последующей продувки сжатым воздухом недопустимо – это может повредить каналы или оставить остатки реагентов, нарушающих работу системы.
Средства для очистки
- Специализированные аэрозоли: Очистители карбюратора (Hi-Gear, ABRO, Mannol). Содержат сильнодействующие растворители для смол.
- Ультразвуковая ванна: Позволяет очистить жиклеры и мелкие детали в водном растворе (сода, Fairy) или керосине.
- Механические инструменты: Медная проволока (диаметром меньше отверстия жиклера), зубочистки, мягкие ёршики.
- Жидкие растворители: Ацетон, бензин "Калоша", керосин – для замачивания.
Методика очистки
- Демонтаж и разборка: Снять карбюратор с двигателя. Открутить верхнюю крышку, вынуть поплавковую камеру, винты качества и количества смеси.
- Извлечение жиклеров: Выкрутить все жиклеры (ГДС, ГТК, холостого хода, экономайзера), эмульсионные трубки, запорный игольчатый клапан.
- Замачивание: Поместить жиклеры в ёмкость с растворителем на 30-60 минут.
- Продувка и прочистка:
- Обработать каналы в корпусе аэрозольным очистителем.
- Продуть сжатым воздухом (компрессор/насос) все каналы и отверстия.
- Аккуратно прочистить жиклеры медной проволокой, избегая царапин и увеличения диаметра отверстий.
- Контроль: Просветить отверстия жиклеров на просвет – контур должен быть ровным, без заусенцев и затемнений. Проверить свободное движение запорной иглы.
- Сборка и установка: Установить жиклеры на штатные места. Собрать карбюратор, соблюдая момент затяжки винтов корпуса.
| Элемент | Ошибка при чистке | Последствие |
|---|---|---|
| Жиклеры | Использование стальной проволоки | Разбивка калиброванного отверстия, переобогащение смеси |
| Каналы холостого хода | Неполная продувка после растворителя | Забивание каналов остатками грязи, неустойчивые обороты |
| Эмульсионные трубки | Игнорирование боковых отверстий | Неправильное смесеобразование на переходных режимах |
Контроль уровня топлива в поплавковой камере
Точность уровня топлива в поплавковой камере напрямую влияет на стабильность холостого хода, экономичность и динамику двигателя. Неправильная настройка приводит к переобогащению или обеднению смеси, затрудненному запуску и повышенному расходу топлива.
Для проверки и регулировки уровня потребуется снять верхнюю крышку карбюратора, предварительно отсоединив корпус воздушного фильтра и топливные шланги. Убедитесь в чистоте камеры, отсутствии деформации поплавков и исправности игольчатого клапана.
Порядок регулировки уровня
Выполняйте измерения и корректировки на снятой крышке карбюратора, установленной вертикально (прокладкой вверх):
- Замерьте расстояние от плоскости прокладки до верхней кромки топлива специальным калибром или штангенциркулем. Номинальное значение для Солекс 21083 – 24±1 мм.
- При отклонении от нормы подогните язычок кронштейна поплавка, воздействующий на игольчатый клапан:
- Для уменьшения уровня (топливо ниже) – язычок отгибают вверх.
- Для увеличения уровня (топливо выше) – язычок аккуратно подгибают вниз.
- Параллельно проверьте ход поплавков: расстояние от прокладки до корпуса поплавка в нижнем положении должно составлять 15±0.5 мм. Корректируется подгибом ограничительного язычка.
После регулировки дважды проверьте оба параметра, убедитесь в плавности хода поплавков и отсутствии заеданий. Не допускайте перекоса кронштейнов или контакта поплавков со стенками камеры.
| Параметр | Нормативное значение | Инструмент контроля |
|---|---|---|
| Уровень топлива | 24 ±1 мм | Калибр/штангенциркуль |
| Ход поплавка | 15 ±0.5 мм | Штангенциркуль |
Настройка положения поплавков: замеры и коррекция
Правильное положение поплавков критически влияет на стабильность работы карбюратора Солекс 21083, определяя уровень топлива в поплавковой камере. Отклонения от нормы приводят к переливанию или недоливу горючего, вызывая провалы, повышенный расход или затрудненный пуск двигателя. Точная регулировка выполняется путем механического воздействия на язычок поплавкового кронштейна после предварительных замеров.
Перед началом работ демонтируйте верхнюю крышку карбюратора, отсоедините топливные шланги и аккуратно снимите прокладку. Убедитесь в чистоте камеры, отсутствии деформации поплавков и свободном ходе их оси. Перекосы или заедания должны быть устранены до проведения замеров. Ось поплавков обязана вращаться без усилий.
Порядок замера и регулировки
Выполните следующие действия для точной настройки:
- Замер расстояния A (закрытый игольчатый клапан): Переверните крышку карбюратора держателем поплавков вверх. Штанга поплавка должна слегка касаться шарика иглы, не утапливая его. Штангенциркулем измерьте расстояние от плоскости привалочной прокладки крышки до верхней точки каждого поплавка. Норма для Солекс 21083 – 34±0.25 мм. Зафиксируйте фактическое значение.
- Коррекция расстояния A: Если замер не соответствует норме, аккуратно подогните язычок кронштейна, воздействуя на него тонкой отверткой или пассатижами. Уменьшение зазора (при значении меньше 33.75 мм) повышает уровень топлива – подгибайте язычок от иглы. Увеличение зазора (свыше 34.25 мм) понижает уровень – подгибайте язычок в сторону иглы. Действуйте малыми шагами с перепроверкой после каждого изменения.
- Замер хода поплавка B (открытый клапан): Осторожно отведите поплавки в крайнее нижнее положение, имитируя пустую камеру. Замерьте расстояние от прокладки до нижней точки поплавка. Номинальное значение – 28±1 мм. Этот параметр определяет максимальное открытие игольчатого клапана.
- Коррекция хода B: При отклонении от нормы подгибайте ограничительный выступ (упор) на кронштейне. Уменьшение расстояния (менее 27 мм) ограничивает ход поплавка вниз – подогните упор вверх. Увеличение (более 29 мм) чрезмерно открывает клапан – подогните упор вниз. Контролируйте, чтобы поплавки двигались свободно без затираний о стенки.
После регулировки обоих параметров установите крышку на место без прокладки и визуально убедитесь в параллельности поплавков относительно друг друга и плоскости камеры. Перекосы требуют выравнивания легким подгибанием кронштейнов. Соберите карбюратор, запустите двигатель и проверьте работу на всех режимах. Признаки правильно отрегулированного уровня – отсутствие подтекания топлива из дренажных трубок после остановки, стабильные холостые обороты, резкий отклик на газ.
Регулировка пускового устройства (заслонки)
Пусковое устройство обеспечивает стабильный запуск холодного двигателя за счет временного обогащения топливной смеси. Его корректная работа напрямую зависит от точности регулировки зазоров между кромкой воздушной заслонки и стенками камеры, а также усилия срабатывания диафрагмы.
Неверная настройка проявляется проблемами при холодном пуске: двигатель глохнет после запуска, требует длительной работы подсоса или, наоборот, не заводится из-за переобогащения. Регулировка выполняется при снятом воздушном фильтре и отключенном тросике "подсоса".
Последовательность регулировки
Выполняйте шаги в строгом порядке:
- Закройте воздушную заслонку вручную. Полностью перекройте воздушный канал, нажав на рычаг управления заслонкой.
- Отрегулируйте зазор под кромкой воздушной заслонки. Через переходник ПНР-12.2 вставьте щуп 1.0 мм между нижней кромкой заслонки и стенкой камеры. Ослабьте винт фиксации тяги привода, переместите тягу для получения требуемого зазора, затяните винт.
- Установите зазор дроссельной заслонки первой камеры. При закрытой воздушной заслонке щупом 0.85 мм проверьте зазор между кромкой дроссельной заслонки и стенкой камеры. Отрегулируйте упорный винт на рычаге привода дросселя (обычно расположен под пломбой), вращая его до получения нужной величины.
- Проверьте усилие срабатывания диафрагмы. Отсоедините шток привода от рычага воздушной заслонки. Подсоедините к штуцеру пускового устройства ручной вакуумный насос. Создайте разрежение 200-250 мм рт.ст. Шток должен полностью втянуться за 2-5 секунд и удерживать разрежение не менее 10 секунд. Утечки или медленное движение указывают на износ диафрагмы или засорение каналов.
- Отрегулируйте пусковые обороты. Запустите холодный двигатель, полностью вытяните рукоятку "подсоса". Тахометром измерьте обороты холостого хода. Норма: 3200-3600 об/мин. При отклонении отрегулируйте винт на крышке пускового устройства, изменяя длину тяги привода дросселя.
Критические параметры регулировки:
| Зазор воздушной заслонки | 1.0 ± 0.1 мм |
| Зазор дроссельной заслонки (1 камера) | 0.85 ± 0.05 мм |
| Пусковые обороты двигателя | 3200-3600 об/мин |
| Время срабатывания диафрагмы | 2-5 сек (при разрежении 200-250 мм рт.ст) |
Признаки неисправности: заедание штока, разрыв диафрагмы, засор вакуумного канала или жиклера, износ оси заслонки. После регулировки проверьте плавность закрытия воздушной заслонки пружиной и отсутствие задиров на штоке.
Настройка холостого хода: обороты и состав смеси (СО)
Регулировка холостого хода карбюратора Солекс 21083 выполняется двумя винтами: винтом количества (регулирует обороты) и винтом качества (влияет на состав топливной смеси через СО). Двигатель должен быть прогрет до рабочей температуры (80-90°C), система зажигания исправна, воздушный фильтр чист.
Перед началом проверьте герметичность вакуумных шлангов и плотность прилегания карбюратора к впускному коллектору. Отключите все дополнительные потребители энергии (фары, печка). Для точной настройки потребуется газоанализатор и тахометр.
Пошаговая процедура регулировки
- Запустите двигатель, прогрейте его до рабочей температуры.
- Вращайте винт количества для установки базовых оборотов ХХ: 750-800 об/мин (по тахометру).
- Плавно закручивайте винт качества до падения оборотов двигателя.
- Медленно выкручивайте винт качества, пока обороты не достигнут максимума (контролируйте тахометром).
- Винтом количества снизьте обороты до 750-800 об/мин.
- Повторите пункты 3-5 до стабилизации параметров (обороты перестанут расти при выкручивании винта качества).
- Проверьте СО газоанализатором: оптимальное значение 0.8-1.2%.
Если показания СО выходят за норму:
- Слишком низкий СО (<0.8%): выкрутите винт качества на 1/8 оборота.
- Слишком высокий СО (>1.2%): закрутите винт качества на 1/8 оборота.
После корректировки состава смеси винтом количества доведите обороты ХХ до рекомендуемых 750-800 об/мин. Проверьте реакцию двигателя на резкое открытие дросселя – отсутствие провалов подтверждает правильность настройки.
Коррекция винта "качества" смеси на холостом ходу
Винт "качества" (ВК) регулирует сечение топливного канала системы холостого хода, влияя на соотношение бензин/воздух в смеси. Его корректная настройка обеспечивает стабильную работу прогретого двигателя на оборотах 750-800 об/мин, предотвращает детонацию, снижает токсичность выхлопа и расход топлива.
Перед регулировкой убедитесь в исправности свечей, ВВ-проводов, установке правильного угла опережения зажигания и герметичности впускного тракта. Двигатель должен быть прогрет до 90°C, подсос полностью утоплен, электрооборудование (фары, печка) выключено.
Порядок регулировки
- Подключите тахометр к катушке зажигания
- Вращайте винт количества для установки оборотов ~1000 об/мин
- Медленно закручивайте винт "качества" до появления провалов в работе ДВС
- Плавно выкручивайте ВК на 45-90° до достижения максимально ровных оборотов
- Винтом количества снизьте обороты до 750-800 об/мин
- Повторите пункты 3-5 для точной коррекции
Контроль результата:
- Резкое нажатие газа вызывает четкий отклик без захлебывания
- Снижение оборотов происходит плавно без остановки двигателя
- Цвет электродов свечей - светло-коричневый (белый - бедная смесь, черный - богатая)
| Проблема | Решение |
|---|---|
| Обороты нестабильны после регулировки | Проверить герметичность уплотнительных колец ВК, состояние жиклера ХХ |
| Винт "качества" не влияет на обороты | Прочистить каналы холостого хода сжатым воздухом |
| Слышны хлопки в глушителе при сбросе газа | Обогатить смесь выкручиванием ВК на 15-30° |
Для тюнинга устанавливают винт с конической иглой (вместо стандартной цилиндрической) для более точной коррекции смеси. После глубокой чистки карбюратора обязательна повторная регулировка ВК из-за изменения пропускной способности каналов.
Проверка и регулировка ускорительного насоса
Убедитесь в исправности диафрагмы насоса: снимите крышку топливной камеры, извлеките диафрагменный узел. Осмотрите мембрану на трещины, потертости и деформации. Замените комплект при наличии повреждений или затвердевании резины. Проверьте чистоту распылителя и клапанов (впускного и нагнетательного) – промойте детали ацетоном или растворителем при обнаружении загрязнений.
Оцените производительность насоса на работающем двигателе. Резко откройте дроссельную заслонку рукой – из носиков распылителя должна бить плотная топливная струя без разрывов. Слабый или прерывистый впрыск указывает на засор каналов, износ диафрагмы или недостаточный ход штока. Проверьте движение толкателя при ручном открытии заслонки – он должен перемещаться без заеданий.
Регулировка параметров впрыска
Настройка момента начала подачи:
- Ослабьте винты крепления корпуса насоса к карбюратору
- Поворачивайте корпус вокруг оси, изменяя положение кулачка привода относительно толкателя
- Оптимальное начало впрыска – при открытии дросселя на 1-2 мм (первое движение заслонки)
- Зафиксируйте винты после достижения раннего срабатывания
Корректировка объема топливной порции:
- Используйте регулировочный винт на штоке привода диафрагмы
- Заверните винт для уменьшения хода штока (сокращение порции)
- Выверните винт для увеличения амплитуды движения (усиление впрыска)
- Нормальная производительность – 1.25±0.25 см³ за 10 полных ходов штока
| Параметр | Значение |
| Угол опережения впрыска | 1-2° открытия дросселя |
| Длительность впрыска | 1.5-2.5 сек (полный ход заслонки) |
| Форма струи | Плотный конический факел без капель |
Важно: После регулировки проверьте отсутствие подтекания топлива из распылителя на холостом ходу. При необходимости замените шариковый клапан или отрегулируйте усилие его пружины. Оптимальная работа насоса исключает провалы при резком ускорении.
Диагностика и наладка ЭПХХ (экономайзер принудительного холостого хода)
Проверка работоспособности ЭПХХ начинается с диагностики его электромагнитного клапана. Запустите двигатель и снимите провод питания с клапана ЭПХХ при работающем на холостых оборотах моторе. Исправный клапан должен издать четкий щелчок при отсоединении и повторном подключении провода. Отсутствие звука указывает на неисправность цепи питания или самого клапана.
Измерьте напряжение на контакте клапана ЭПХХ при включенном зажигании. Нормальное значение – 12 В. Если напряжение отсутствует, проверьте предохранитель, реле ЭПХХ, целостность проводов и контакты датчика положения дроссельной заслонки (ДПДЗ). Короткое замыкание в цепи клапана часто приводит к перегоранию предохранителя.
Пошаговая регулировка системы
- Прогрейте двигатель до рабочей температуры (85-90°С).
- Отключите топливный электромагнитный клапан ЭПХХ от питания.
- Винтом качества холостого хода установите обороты 1100-1300 об/мин.
- Подключите питание к клапану – обороты должны снизиться до 750-800 об/мин.
- Если падение оборотов отсутствует, проверьте:
- Чистоту топливного жиклера ЭПХХ (расположен под клапаном)
- Герметичность уплотнительного кольца клапана
- Состояние вакуумного шланга к клапану
Типовые неисправности ЭПХХ:
| Симптом | Причина | Решение |
|---|---|---|
| Двигатель глохнет при сбросе газа | Залипший клапан ЭПХХ | Промыкать клапан или заменить |
| Повышенный расход топлива | Потеря герметичности клапана | Заменить уплотнительное кольцо |
| Нестабильные обороты ХХ | Загрязнение канала ЭПХХ | Промыть карбюратор |
После регулировки проверьте работу ЭПХХ в движении: при торможении двигателем (обороты выше 1500 об/мин) подача топлива должна прекращаться. Неверная настройка приводит к "прорывам" в глушителе и рывкам при разгоне. Для точной проверки уровня топлива в камере ЭПХХ используйте прозрачную трубку, подключенную к диагностическому штуцеру.
Проверка герметичности запорных игл и каналов
Убедитесь в отсутствии перелива топлива через распылители главных дозирующих систем при заглушенном двигателе. Приоткройте дроссельные заслонки вручную – появление капель топлива в диффузорах свидетельствует о негерметичности запорных игл или каналов экономайзера мощностных режимов.
Демонтируйте крышку карбюратора для детальной проверки. Осмотрите седло запорной иглы экономайзера на предмет задиров и загрязнений. Проверьте целостность резинового уплотнительного кольца на игле – его разбухание или деформация приводят к потере герметичности.
Методы диагностики
- Тестирование запорной иглы: Создайте разрежение ртом через шланг к штуцеру топливоподвода. Удерживайте иглу пальцем – при исправности разрежение сохраняется минимум 10 секунд.
- Контроль каналов ЭПХХ: Продуйте сжатым воздухом (0.5-1 атм) каналы экономайзера. Утечки через распылители или смесительные камеры указывают на повреждение шарикового клапана или разгерметизацию каналов.
- Проверка шарикового клапана: Погрузите узел экономайзера в бензин. Подача воздуха через канал холостого хода должна вызывать единичные пузырьки (допустимая утечка – не более 2 пузырьков/сек).
| Элемент | Признак неисправности | Метод устранения |
|---|---|---|
| Запорная игла | Заклинивание, износ конуса | Замена иглы с седлом, полировка седла |
| Уплотнительное кольцо | Разрывы, потеря эластичности | Установка нового кольца (Ø5.5×1.5 мм) |
| Шариковый клапан | Загрязнение, залипание шарика | Промывка ацетоном, замена пружины |
При обнаружении задиров на седле иглы обработайте его войлочным полировальником с пастой ГОИ. После ремонта обязательно проверьте уровень топлива в поплавковой камере – превышение номинала (25±1 мм) провоцирует течь даже при исправной игле.
Калибровка жиклеров главной дозирующей системы
Главная дозирующая система (ГДС) отвечает за формирование топливовоздушной смеси на средних и высоких нагрузках. Калибровка её жиклеров напрямую влияет на расход топлива, динамику двигателя и стабильность работы.
Топливные жиклеры (ГЖ) регулируют количество бензина, поступающего в диффузоры, а воздушные жиклеры (ВЖ) определяют степень эмульгирования топлива воздухом. Неверный подбор приводит к переобогащению или обеднению смеси.
Принципы подбора жиклеров
Диагностика исходного состояния:
- Определите текущие номера жиклеров (маркировка нанесена на корпусе)
- Проанализируйте цвет электродов свечей зажигания: белый – обеднение, черный нагар – переобогащение
- Отметьте провалы при разгоне или хлопки в глушитель
Правила замены:
- Изменяйте размер жиклеров постепенно (шаг 5-10 единиц)
- Начинайте калибровку с первичной камеры
- Корректируйте ГЖ и ВЖ взаимосвязано: увеличение воздушного жиклера требует роста топливного
| Симптом | Решение для ГЖ | Решение для ВЖ |
|---|---|---|
| Двигатель "захлебывается", черный дым | Уменьшить на 5-7.5 | Увеличить на 5-10 |
| Детонация, перегрев, белые свечи | Увеличить на 5-7.5 | Уменьшить на 5-10 |
Особенности для вторичной камеры: Жиклеры вторичной камеры калибруются после первичной. При тюнинге двигателя (установка фильтра нулевого сопротивления, распредвала) часто требуется увеличение ГЖ вторичной камеры на 10-20%.
Проверка работы дроссельных заслонок и привода
Проверка начинается с визуального осмотра тросового привода и возвратных пружин. Убедитесь в отсутствии перегибов троса, повреждений оболочки и следов заедания. Все элементы должны быть чистыми, без коррозии и механических деформаций.
Далее оцените свободный ход педали газа: при нажатии до упора заслонки должны открываться полностью, а после отпускания – плотно закрываться под действием пружин. Люфт педали не должен превышать 1-2 мм, а полный ход – обеспечивать вертикальное положение заслонок.
Порядок диагностики
- Снимите воздушный фильтр для доступа к заслонкам
- Проверьте синхронность открытия обеих заслонок:
- Плавно нажмите педаль газа до середины хода
- Убедитесь, что заслонки первой и второй камеры перемещаются одновременно
- Проконтролируйте угол открытия:
- При полном нажатии педали – 90°
- В режиме холостого хода – 1-2° (зазор под отвертку 0.7-1.0 мм)
- Оцените усилие возвратных пружин:
- При снятом тросе заслонки должны мгновенно закрываться
- Проверьте целостность пружин и отсутствие растяжения
Типичные проблемы:
Заедание заслонок обычно вызвано нагаром на осях или деформацией. Неполное закрытие часто связано с износом троса или ослаблением пружин. Асинхронное движение указывает на нарушение регулировки тяг привода.
| Признак неисправности | Вероятная причина | Способ устранения |
|---|---|---|
| Провалы при резком разгоне | Заедание троса в оболочке | Замена троса или смазка графитной смазкой |
| Плавающие обороты ХХ | Неполное закрытие заслонок | Регулировка ограничительного винта |
| Вибрация на переходных режимах | Разный угол открытия камер | Корректировка эксцентрика на тяге |
Анализ типичных неполадок и способов их устранения
Карбюратор Солекс 21083 подвержен характерным неисправностям, проявляющимся в работе двигателя. Большинство проблем связано с засорением каналов, износом компонентов или нарушением регулировок.
Своевременная диагностика и устранение дефектов предотвращают повышенный расход топлива, потерю мощности и нестабильную работу силового агрегата. Ниже приведены распространенные неполадки и методы их решения.
Основные неисправности и методы ремонта
| Симптом | Вероятная причина | Способ устранения |
|---|---|---|
| Двигатель глохнет на холостом ходу |
|
|
| Провалы при разгоне |
|
|
| Повышенный расход топлива |
|
|
| Затрудненный пуск на горячую |
|
|
Важно: Перед регулировками всегда очищайте карбюратор от отложений специальным аэрозолем. Проверяйте герметичность вакуумных магистралей и целостность диафрагм дроссельных заслонок.
Подбор жиклеров для тюнинга: расчёты и проверка
Основная задача тюнинга – оптимизировать состав топливовоздушной смеси под измененные параметры двигателя (увеличенный объем, спортивный распредвал, фильтр нулевого сопротивления, прямоточный выпуск). Неправильный подбор жиклеров приводит к переобеднению или переобогащению смеси, потере мощности, детонации или перегреву. Расчет стартовых номиналов ведется от штатных значений карбюратора 21083, которые берутся за базовую точку отсчета.
Ключевые факторы для расчета: степень увеличения рабочего объема (например, 1.6л → 1.7л), характер распредвала (длительность и высота подъема клапанов), пропускная способность впускного тракта и выпускной системы. Увеличение объема на 100-200 куб.см обычно требует роста сечения главных топливных жиклеров (ГТЖ) на 5-10%, воздушных (ГВЖ) – на 3-8%. Спортивный "верховой" вал часто требует уменьшения ГВЖ для обогащения смеси на высоких оборотах.
Методика подбора и проверки
Расчет стартовых номиналов:
- Главный топливный жиклер (ГТЖ): Базовый размер (обычно 107.5 для 1.5л) умножается на коэффициент, зависящий от прироста объема (напр., 1.7л / 1.5л ≈ 1.13 → ~121.5). Округляется до ближайшего доступного номинала (122.5).
- Главный воздушный жиклер (ГВЖ): Штатный (обычно 165) корректируется на 5-15 единиц в зависимости от типа тюнинга: уменьшение для "верховых" моторов, увеличение для "низовых".
- Жиклер холостого хода (ЖХХ): Требует увеличения на 5-10 единиц при серьезном тюнинге для стабильности ХХ.
Практическая проверка и корректировка:
- Установить рассчитанные жиклеры как стартовый вариант.
- Провести дорожные испытания, обращая внимание на:
- Реакцию на резкий газ (рывки, провалы – признаки бедной смеси).
- Работу на максимальных оборотах (потерю тяги, хлопки в выпуск – переобеднение).
- Черный дым, свечи в саже, повышенный расход – признаки переобогащения.
- Анализ свечей зажигания после работы под нагрузкой:
- Светло-серый/белый изолятор – слишком бедная смесь (увеличить ГТЖ).
- Черная копоть – переобогащение (уменьшить ГТЖ или увеличить ГВЖ).
- Коричневый/кофе-молочный цвет – оптимально.
- Замер СО на холостом ходу и при 2500-3000 об/мин газоанализатором. Цель: 0.8-1.2% на ХХ, 0.3-0.6% на средних оборотах.
| Симптом / Показатель | Возможная причина | Корректировка |
|---|---|---|
| Провалы при разгоне, хлопки во впуск | Слишком бедная смесь в переходном режиме | Увеличить ГТЖ на 2.5-5 единиц, проверить ускорительный насос |
| Потеря мощности на верхах, хлопки в выпуск | Переобеднение на высоких оборотах | Увеличить ГТЖ на 5-7.5, уменьшить ГВЖ на 10-20 |
| Черный дым, копоть на свечах, высокий расход | Переобогащение смеси | Уменьшить ГТЖ на 2.5-5 единиц, увеличить ГВЖ на 10-15 |
| Нестабильный ХХ после прогрева | Неправильный ЖХХ или уровень в поплавковой камере | Отрегулировать уровень, изменить ЖХХ на ±5 единиц |
Важно: Корректировки вносятся поэтапно (шаг 2.5-5 единиц для ГТЖ, 10-20 для ГВЖ). После каждой смены жиклеров обязательны тест-драйв и проверка свечей. Окончательная настройка требует опыта и часто включает компромиссы между "низами" и "верхами". Использование широкополосного датчика кислорода (лямбда-зонда) значительно упрощает точную настройку.
Обогащение смеси на переходных режимах (доработка насоса)
Ускорительный насос карбюратора Солекс 21083 обеспечивает кратковременное обогащение топливной смеси при резком открытии дроссельной заслонки. Это предотвращает "провал" оборотов двигателя во время разгона за счет компенсации обеднения смеси из-за инерции топлива и воздуха. Стандартная настройка насоса не всегда оптимальна для конкретных условий эксплуатации или модификаций двигателя.
Недостаточная производительность насоса проявляется рывками, задержкой отклика или "чиханием" карбюратора при резком нажатии на педаль газа. Избыточная подача топлива вызывает переобогащение смеси, сопровождающееся черным дымом из выхлопа, хлопками в глушителе и повышенным расходом топлива. Точная регулировка и возможная доработка насоса позволяют устранить эти проблемы.
Методы регулировки и доработки ускорительного насоса
Основные параметры, требующие контроля и возможной коррекции:
- Объем впрыска: Замеряется количеством топлива (в см³), подаваемого за 10 полных ходов штока насоса. Норма для 21083 – 6.5±0.5 см³. Регулируется подгибанием тяги привода насоса, изменяющей ход диафрагмы.
- Длительность впрыска: Определяется углом поворота дроссельной заслонки, при котором происходит впрыск (обычно 30°-90°). Увеличивается установкой распылителя с меньшим проходным сечением или укорочением ходового винта диафрагмы.
- Форма струи: Должна быть компактной и направляться точно в эмульсионные колодцы малых диффузоров. Корректируется заменой распылителя или его ориентацией.
Доработки для повышения эффективности:
- Замена распылителя: Установка распылителя с уменьшенным диаметром выходного отверстия (например, 0.40 мм вместо штатного 0.50 мм) увеличивает скорость и дальнобойность струи, улучшая распыл.
- Модернизация клапана: Замена шарикового обратного клапана насоса на игольчатый от карбюраторов Вебер или ДААЗ предотвращает подтекание топлива в поплавковую камеру при работе двигателя.
- Коррекция профиля кулачка: Стачивание рабочего профиля кулачка привода насоса для более раннего или интенсивного начала впрыска.
| Параметр | Стандарт (21083) | Эффект увеличения | Эффект уменьшения |
|---|---|---|---|
| Объем впрыска | 6.5±0.5 см³/10 качков | Богаче смесь, риск перелива | Беднее смесь, риск провала |
| Диаметр распылителя | 0.50 мм | Раньше конец впрыска, меньше давление | Позже конец впрыска, выше давление |
После регулировки обязательна проверка работы двигателя: резкое открытие дросселя на холостом ходу должно вызывать кратковременный подъем оборотов без захлебывания. Длительная ездовая проверка выявляет устойчивость разгона на всех режимах.
Замена распылителей ускорительного насоса
Распылители ускорительного насоса (УН) карбюратора Солекс 21083 подвержены износу и засорению. Износ отверстий или их загрязнение приводят к неправильному формированию топливной струи при резком открытии дроссельной заслонки, что проявляется как "провал", рывки или подергивание автомобиля при разгоне. Замена распылителей – стандартная процедура для восстановления корректной работы ускорительного насоса.
Для замены потребуются новые распылители подходящего диаметра (часто используются 40 или 50, выбор зависит от требований к обогащению смеси при разгоне), чистая ветошь и стандартный инструмент: крестовая отвертка, тонкая шлицевая отвертка (часовщика) или шило для извлечения старых распылителей, возможно, пинцет.
Процедура замены
Порядок действий:
- Снятие воздушного фильтра: Ослабьте хомут гофры воздухозаборника, снимите крышку воздушного фильтра и сам корпус фильтра, чтобы получить доступ к верхней части карбюратора.
- Демонтаж крышки карбюратора: Отверните четыре винта крепления крышки карбюратора. Аккуратно снимите крышку, стараясь не повредить поплавки и прокладку.
- Извлечение старых распылителей: Распылители УН установлены в каналах на верхней плоскости корпуса карбюратора (в крышке поплавковой камеры). Они плотно запрессованы. Аккуратно подденьте их тонкой отверткой или шилом со стороны камеры и вытолкните наружу. Извлекайте их осторожно, чтобы не повредить посадочные места.
- Очистка посадочных мест: Тщательно протрите ветошью посадочные гнезда распылителей и прилегающую поверхность корпуса карбюратора от грязи и остатков топлива.
- Установка новых распылителей: Возьмите новые распылители. Обратите внимание на их маркировку (диаметр отверстия). Установите их в свои гнезда строго вертикально и аккуратно запрессуйте пальцами до упора. Убедитесь, что они сели ровно и плотно.
- Сборка: Установите на место крышку карбюратора с новой или исправной старой прокладкой, затяните четыре винта крест-накрест с умеренным усилием. Установите корпус воздушного фильтра и его крышку, затяните хомут гофры.
Важные моменты при выборе и установке:
| Диаметр распылителя | Характеристика струи | Влияние на смесь | Типичное применение |
|---|---|---|---|
| 40 | Более тонкая, длинная | Менее богатая | Стандарт, умеренный тюнинг |
| 50 | Более мощная, короткая | Более богатая | Тюнинг, компенсация "провалов" |
- Устанавливайте распылители строго на свои места: передний (первый камеры) и задний (второй камеры). Обычно они одинаковые, но могут отличаться при специфичных настройках.
- После замены обязательно проверьте работу ускорительного насоса. Для этого снимите воздушный фильтр, попросите помощника резко нажать на педаль "газа", наблюдая за струями из распылителей в обеих камерах. Струи должны быть мощными, синхронными, направленными точно в диффузоры, без подтеков и прекращаться сразу после окончания хода рычага привода УН.
- При необходимости после замены распылителей может потребоваться регулировка хода диафрагмы УН (количества впрыскиваемого топлива) или угла начала впрыска (момента начала подачи топлива относительно открытия дросселя).
Модернизация системы холостого хода под мощный двигатель
При форсировании двигателя штатная система холостого хода карбюратора Солекс 21083 становится узким местом из-за недостаточной пропускной способности каналов и жиклеров. Ограниченный поток топливно-воздушной смеси провоцирует неустойчивую работу, провалы оборотов и неполное сгорание на переходных режимах.
Для стабилизации холостого хода и ликвидации "провалов" требуется комплексная доработка системы с акцентом на увеличение производительности. Ключевые направления включают замену стандартных элементов на тюнинговые аналоги, механическую обработку каналов и оптимизацию регулировочных параметров под возросшие потребности двигателя.
- Замена жиклеров: Установка топливного жиклера ХХ увеличенного диаметра (0.50-0.55 мм вместо штатного 0.42 мм) и воздушного жиклера ХХ (1.70-1.90 мм вместо 1.50 мм) для баланса смеси при повышенной производительности.
- Расточка каналов: Аккуратное рассверливание топливного канала ХХ (до Ø3.0-3.2 мм) и воздушных каналов (до Ø1.8-2.0 мм) для устранения сопротивления потоку смеси.
- Модернизация ЭПХХ: Замена электромагнитного клапана на версию с увеличенным сечением иглы или установка заглушки с ручной регулировкой (для гоночных применений).
- Коррекция переходных отверстий: Расширение отверстий за дроссельной заслонкой (до Ø1.1-1.3 мм) для плавного перехода с холостого хода на нагрузку.
| Компонент | Стандарт | Тюнинг |
|---|---|---|
| Топливный жиклер ХХ | 0.42 мм | 0.50-0.55 мм |
| Воздушный жиклер ХХ | 1.50 мм | 1.70-1.90 мм |
| Канал подачи топлива | Ø2.5 мм | Ø3.0-3.2 мм |
После модернизации обязательна точная регулировка винтом "качества" при прогретом двигателе с контролем СО (2.5-3.5%) и стабильности оборотов (850-950 об/мин). Для финальной настройки рекомендуется использовать газоанализатор и корректировать сечение жиклеров по данным лямбда-зонда.
Настройка карбюратора после доработок: этапы проверки
После внесения изменений в конструкцию карбюратора Солекс 21083 (замена жиклеров, доработка диффузоров, регулировка поплавковой камеры и т.п.) необходима комплексная проверка его работы. Без корректной настройки доработки не дадут ожидаемого эффекта или ухудшат характеристики двигателя.
Последовательная проверка выполняется на прогретом до рабочей температуры двигателе в строгом порядке. Это позволяет выявить и скорректировать недостатки на каждом режиме работы, исключая взаимное влияние регулировок.
Ключевые этапы настройки
- Проверка уровня топлива в поплавковой камере:
- Снимите верхнюю крышку карбюратора при работающем двигателе.
- Убедитесь, что топливо находится на 2-3 мм ниже плоскости разъема корпуса.
- Отрегулируйте уровень, подгибая язычок кронштейна поплавков.
- Настройка холостого хода:
- Включите нейтральную передачу, заглушите все потребители энергии.
- Винтом "количества" установите частоту вращения коленвала 750-800 об/мин.
- Винтом "качества" добейтесь максимальных оборотов.
- Повторно винтом "количества" снизите обороты до нормы, контролируя СО (оптимально 0.5-1.2%).
- Проверка переходного режима:
- Резко нажмите и отпустите педаль газа с холостого хода.
- Двигатель не должен глохнуть или "зависать" на высоких оборотах.
- При провалах отрегулируйте положение дроссельной заслонки или проверьте ускорительный насос.
- Оценка работы ускорительного насоса:
- Резко откройте дроссель на работающем двигателе.
- Из распылителя должна бить четкая струя без разбрызгивания.
- Отрегулируйте ход диафрагмы или прочистите каналы при слабой подаче.
- Тест на обогащение (при необходимости):
- Двигайтесь на 4-й передаче со скоростью 40-50 км/ч.
- Резко выжмите газ "в пол" – должна ощущаться уверенная тяга без детонации.
- При "провалах" увеличьте сечение топливных жиклеров ГДС на 1-2 ступени.
| Параметр | Нормальное значение | Инструмент проверки |
|---|---|---|
| Обороты ХХ | 750-800 об/мин | Тахометр |
| Уровень топлива | 2-3 мм ниже разъема | Линейка/визуально |
| Содержание СО | 0.5-1.2% | Газоанализатор |
| Ход штока уск. насоса | 7-8 мм | Линейка |
Важно: После каждой корректировки выполняйте повторную проверку всех этапов. Регулировку главных дозирующих систем (ГДС) изменением жиклеров проводят только при уверенности в некорректной работе на средних и высоких нагрузках.
Эксплуатационные рекомендации после регулировки и тюнинга
После выполнения регулировок или тюнинга карбюратора Солекс 21083 критически важно соблюдать правила обкатки и контролировать поведение двигателя. Первые 300-500 км пробега избегайте резких разгонов и длительной работы на высоких оборотах свыше 3500 об/мин, чтобы компоненты приработались.
Регулярно проверяйте герметичность соединений топливных магистралей, вакуумных шлангов и крепления карбюратора к впускному коллектору. Уделяйте внимание стабильности холостого хода и отсутствию "провалов" при резком нажатии на педаль газа – эти симптомы указывают на необходимость коррекции настроек.
Ключевые аспекты эксплуатации
- Контроль топливной смеси: Анализируйте цвет свечей зажигания после пробега 200 км:
- Коричневый нагар – оптимальная смесь
- Белый электрод – переобеднение
- Черная копоть – переобогащение
- Качество топлива: Используйте бензин с октановым числом не ниже АИ-92. При установке ускорительного насоса с увеличенной производительностью или изменении жиклеров – избегайте этилированных сортов.
- Частота обслуживания: Проверяйте уровень топлива в поплавковой камере и состояние воздушного фильтра каждые 5 000 км. Полную диагностику (пропускную способность жиклеров, герметичность игольчатого клапана) выполняйте каждые 15 000 км.
| Симптом | Возможная причина | Действия |
|---|---|---|
| Плавают обороты ХХ | Загрязнение каналов СХХ, подсос воздуха | Проверить уплотнения, продуть каналы сжатым воздухом |
| Двигатель "чихает" в диффузорах | Переобеднение смеси, засор ГДС | Контроль топливоподачи, чистка главных топливных жиклеров |
| Черный дым из выхлопа | Переобогащение, неисправность экономайзера | Проверить уровень в поплавковой камере, герметичность клапана экономайзера |
При замене штатных жиклеров на тюнинговые ведите журнал изменений с фиксацией размеров и пробега. Это упростит диагностику при отклонениях в работе. Избегайте использования агрессивных промывок – они разрушают защитное покрытие камер и могут забить калиброванные каналы.
Список источников
Для подготовки материала о карбюраторе Солекс 21083 использовались специализированные технические руководства и практические пособия. Основное внимание уделялось официальным данным производителей и проверенным методикам настройки.
Ниже представлены ключевые источники, содержащие детальную информацию об устройстве, регулировках и модификациях данной модели карбюратора. Все материалы ориентированы на ремонт и обслуживание автомобилей ВАЗ классического семейства.
Техническая литература и руководства
- Официальное руководство по ремонту ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 издательства "Третий Рим"
- Книга "Карбюраторы "Озон" и "Солекс"" (А.П. Акимов, С.Б. Борисов)
- Практическое пособие "Регулировка и ремонт карбюраторов" (В.И. Рогожин)
- Сборник "Системы питания двигателей ВАЗ" (В.А. Банников)
Экспертные материалы
- Технические бюллетени НИИАТ по настройке карбюраторов семейства Солекс
- Методические рекомендации АО "Пекар" (производитель карбюраторов)
- Статьи из журнала "За рулём" по тюнингу карбюраторных систем
- Семинарные материалы В.К. Вяткина "Диагностика карбюраторов ВАЗ"
