Правильная установка угла опережения зажигания – критически важный параметр для стабильной работы двигателя.

Неправильно выставленное зажигание ведет к потере мощности, перерасходу топлива, детонации и повышенному износу деталей.

Стробоскоп остается наиболее точным и наглядным инструментом для проверки и регулировки момента зажигания.

Эта инструкция подробно объяснит принцип работы прибора и пошаговый процесс настройки зажигания с его помощью.

Поиск и очистка установочных меток на маховике или шкиве

Найдите метки зажигания на маховике (через смотровое окно в картере сцепления) или шкиве коленчатого вала (на передней части двигателя). Ищите насечки, точки или риски, нанесенные на металл, часто сопровождающиеся неподвижным указателем на блоке цилиндров или крышке ГРМ.

Тщательно очистите обнаруженные метки и указатель от грязи, масляных отложений или ржавчины с помощью ветоши, металлической щетки или растворителя. Контрастные метки (например, подкрашенные белым мелом или маркером) упростят отслеживание стробоскопом при работающем двигателе.

Важные нюансы работы

Распространенные виды меток:

Основная ВМТ (Верхняя Мертвая Точка) – центральная риска
Опережения зажигания (например, 5°, 10°) – дополнительные насечки слева от ВМТ
Нулевая метка – может обозначаться «0» или буквой «T» (Top Dead Center)

Проверка точности: Убедитесь, что указатель не погнут, а метки не смещены. При сомнениях сверитесь с мануалом авто для точного расположения элементов.

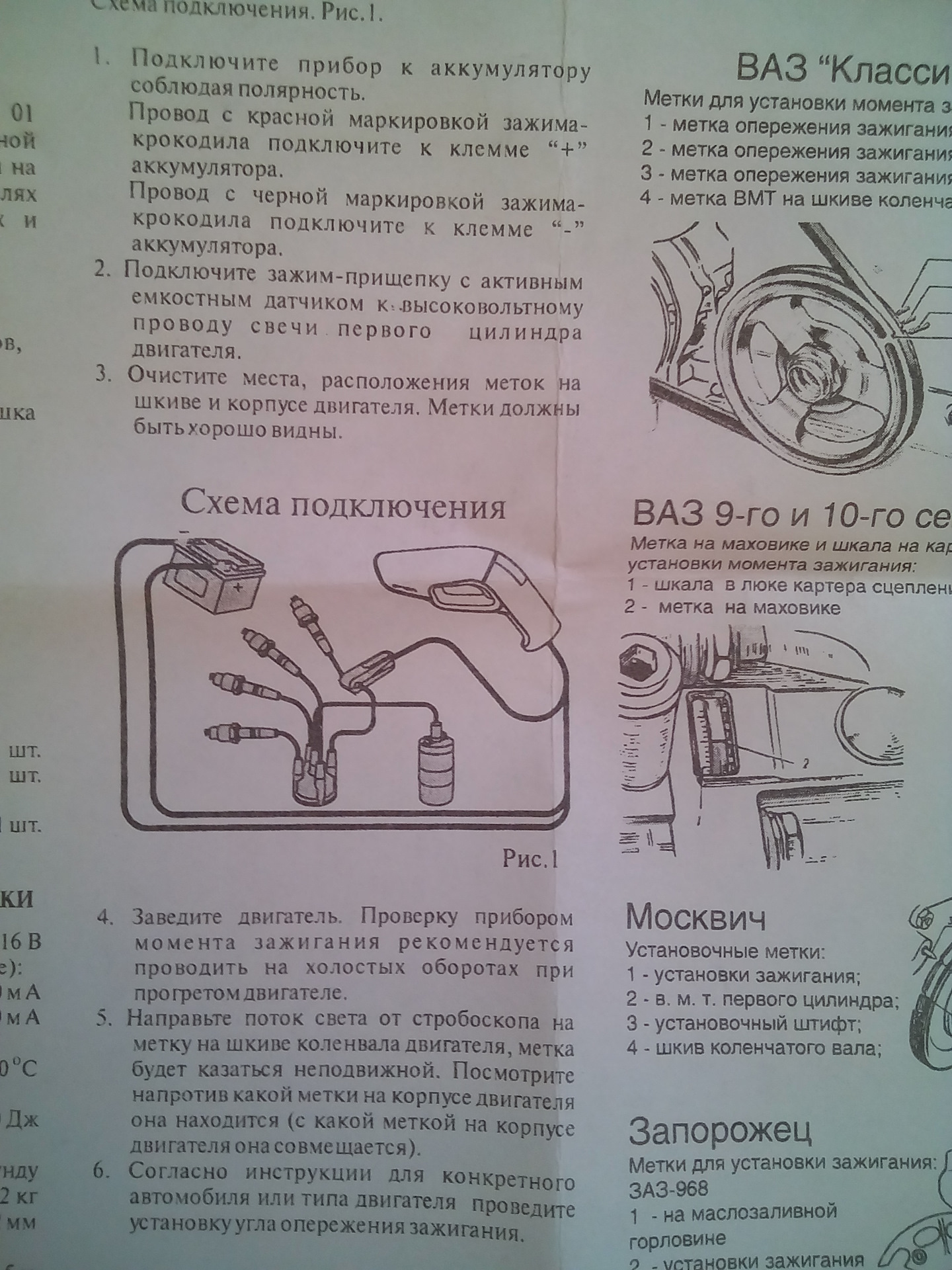

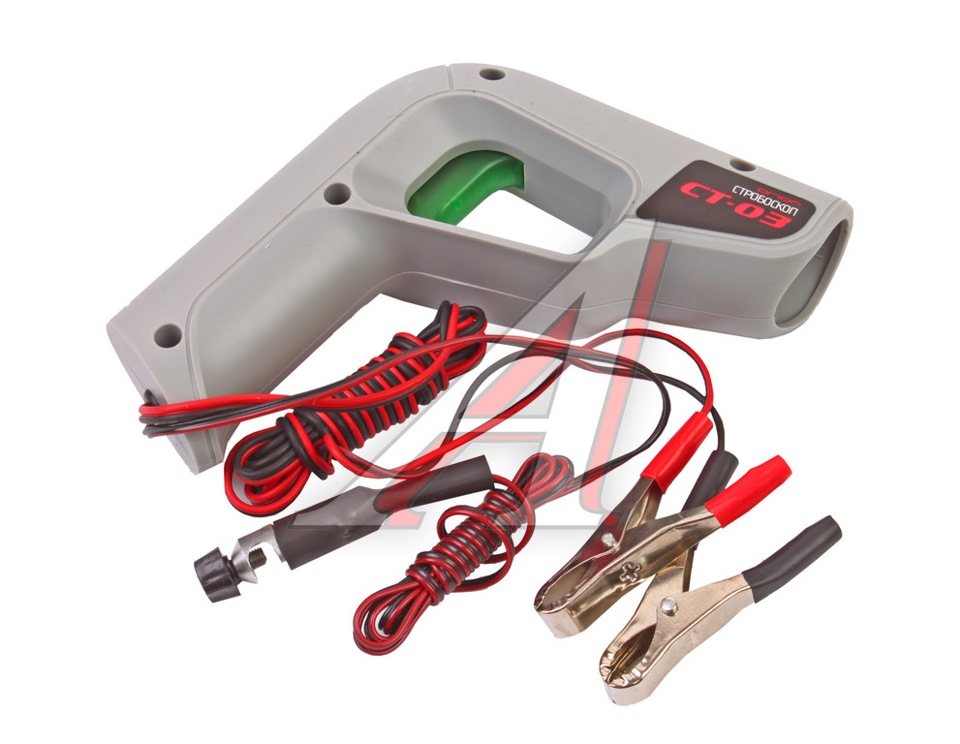

Правильное подключение стробоскопа к аккумулятору

Красный зажим типа «крокодил» подсоедините к положительной клемме (+) аккумулятора. Черный зажим подключите к отрицательной клемме (-) или надежному «массе» на двигателе (чистый болт кузова/блока). Убедитесь в плотном контакте для исключения искрения и сбоев в работе стробоскопа.

Индуктивный датчик стробоскопа закрепите на высоковольтном проводе первого цилиндра, ориентируясь по стрелке на корпусе датчика (направление должно соответствовать движению импульса от катушки к свече). Избегайте близкого расположения к другим проводам и вращающимся деталям.

Критические правила безопасности

Заглушите двигатель перед подключением/отключением зажимов.
Изолируйте зажимы от контакта с металлом кузова, топливопроводами и кожухом ГРМ.
Не допускайте соприкосновения проводов стробоскопа с выхлопным коллектором или вентилятором охлаждения.

Цвет провода	Куда подключать	Ошибки
Красный	Клемма АКБ (+)	«Масса», корпус авто
Черный	Клемма АКБ (-) или «масса»	Плюсовая клемма

Проверьте целостность изоляции проводов стробоскопа. При запуске двигателя стробоскоп должен мигать синхронно с искрообразованием на первом цилиндре. Отсутствие свечения сигнализирует о неправильной полярности датчика или обрыве цепи.

Фиксация датчика стробоскопа на высоковольтном проводе

Надёжно закрепите индукционный датчик стробоскопа на высоковольтном проводе первого цилиндра двигателя. Конструкция зажима обычно предусматривает пружинный механизм или гибкую пластиковую скобу, обеспечивающую плотный охват провода без повреждения изоляции.

Убедитесь, что метка на корпусе датчика (если имеется) направлена в сторону свечи зажигания – это гарантирует правильную полярность при считывании импульсов. Избегайте контакта с соседними проводами или металлическими частями двигателя во избежание ложных срабатываний.

Ключевые требования при установке

Выбор провода: Только провод первого цилиндра (определяется по схеме конкретного авто)
Чистота поверхности: Удалите грязь/масло с провода в месте фиксации
Положение датчика: Зажим должен располагаться строго перпендикулярно проводу без перекосов
Целостность изоляции: Не допускайте защемления или резких изгибов провода под зажимом

При использовании моделей с крокодилом вместо индукционного датчика – подсоедините его непосредственно к контакту катушки зажигания первого цилиндра, соблюдая полярность согласно инструкции стробоскопа.

Запуск двигателя и настройка работы стробоскопа

Прогрейте двигатель до рабочей температуры, обеспечивая стабильные обороты холостого хода согласно техническим требованиям автомобиля. Убедитесь в исправности аккумулятора и отсутствии утечек вакуума в системе, которые могут повлиять на точность регулировок.

Подключите стробоскоп согласно инструкции производителя: красный зажим к плюсовой клемме АКБ, черный – к минусовой. Индукционный датчик установите на высоковольтный провод первого цилиндра, соблюдая направление стрелки на корпусе датчика для корректного срабатывания.

Последовательность регулировки зажигания

Очистите метки на шкиве коленвала и крышке ГРМ от загрязнений, при необходимости обозначьте их мелом или краской.
Запустите двигатель, направьте луч стробоскопа на шкив коленвала при работающем моторе на холостых оборотах (750-850 об/мин).
Стробоскоп создаст эффект "замедления" вращения шкива – метка на нём должна совпасть с неподвижным указателем на крышке ГРМ.

Результат совмещения меток	Требуемое действие
Метка опережает указатель	Поворачивайте корпус трамблёра против часовой стрелки
Метка запаздывает	Поворачивайте трамблёр по часовой стрелке
Метка чётко совпадает	Затяните фиксирующую гайку трамблёра

Проверьте стабильность установки угла опережения при резком повышении оборотов до 2000-3000 об/мин – метка должна кратковременно смещаться в сторону опережения, затем возвращаться к исходному положению. При отклонениях от нормы проверьте состояние центробежного регулятора трамблёра.

Отключите стробоскоп только после остановки двигателя
Убедитесь в отсутствии перегрева датчика при длительной работе
При использовании стробоскопа с памятью – сохраните контрольные показания

Регулировка положения трамблёра для совмещения меток

Подключите стробоскоп согласно инструкции: датчик прибора закрепите на высоковольтном проводе первого цилиндра, а питающие провода соедините с клеммами АКБ. Запустите двигатель и прогрейте его до рабочей температуры, затем дайте ему работать на холостых оборотах.

Направьте мигающий луч стробоскопа на шкив коленвала или маховик. Вспышки подсветят метку на вращающейся детали и неподвижную отметку на блоке двигателя (крышке ГРМ, картере сцепления). При неправильно выставленном зажигании эти метки будут расположены со смещением друг относительно друга.

Процесс регулировки

Ослабьте гайку крепления трамблёра (корпуса распределителя зажигания) с помощью ключа. Не выкручивайте её полностью – обеспечьте возможность плавного поворота корпуса рукой с небольшим усилием.

Поворачивайте корпус трамблёра в нужном направлении, контролируя взаимное положение меток через стробоскоп:

Для увеличения угла опережения (если метка движущейся части отстаёт от неподвижной) – вращайте корпус против часовой стрелки.
Для уменьшения угла опережения (если метка опережает неподвижную) – вращайте корпус по часовой стрелке.

Добивайтесь точного совпадения подвижной метки с неподвижным указателем. При правильной настройке они будут визуально сливаться в одну линию при работе стробоскопа.

Зафиксируйте результат: Удерживая корпус трамблёра в достигнутом положении, равномерно и плотно затяните гайку крепления. Перепроверьте совмещение меток после фиксации – иногда корпус может слегка сместиться при затяжке.

Контрольная проверка УОЗ на разных режимах работы двигателя

После первичной установки угла опережения зажигания (УОЗ) проведите контрольную проверку на работающем двигателе. Запустите мотор и дайте ему прогреться до рабочей температуры (80–90°C), так как холодный двигатель может искажать показания из-за измененных оборотов холостого хода.

Подключите стробоскоп к высоковольтному проводу первого цилиндра, соблюдая инструкцию производителя. Направьте мигающий луч на метки шкива коленвала и ГРМ, предварительно очищенные от грязи и обозначенные мелом или краской для лучшей видимости.

Алгоритм проверки на ключевых режимах

Холостой ход:

Снимите вакуумный шланг с корректора опережения и заглушите его
Убедитесь, что обороты соответствуют норме (700–850 об/мин)
Сравните положение метки со значением, указанным в руководстве автомобиля (обычно 5–10° до ВМТ)

Средние обороты (2000–3000 об/мин):

Плавно поднимите обороты, наблюдая за смещением метки
Проверьте плавность увеличения УОЗ – резкие скачки указывают на неисправность центробежного регулятора

Высокие обороты (4000–5000 об/мин):

Кратковременно (!) раскрутите двигатель до указанных оборотов
Зафиксируйте максимальное значение опережения (обычно 25–40° до ВМТ)
Резкое падение УОЗ сигнализирует о заклинивании грузиков трамблера

Проверка вакуумного корректора:

Верните шланг вакуумного регулятора на место
Поднимите обороты до 3000 об/мин
Метка должна сместиться вперед на 5–15° относительно положения без вакуума
Резко сбросьте газ – метка моментально возвращается к исходной позиции

Режим	Действия	Нормальная реакция
Холостой ход	Вакуум отключен, 700-850 об/мин	Стабильное значение УОЗ (±1° от нормы)
Резкий газ	Быстрое открытие дросселя	Мгновенное смещение метки вперед с последующей стабилизацией
Сброс газа	Резкое закрытие дросселя на 3000 об/мин	Безотказное возвращение УОЗ к холостым значениям

При обнаружении отклонений (нестабильность, запаздывание реакции, выход за допустимый диапазон) требуется диагностика механизмов трамблера. Помните: некорректный УОЗ вызывает детонацию, перегрев и повышенный расход топлива.
