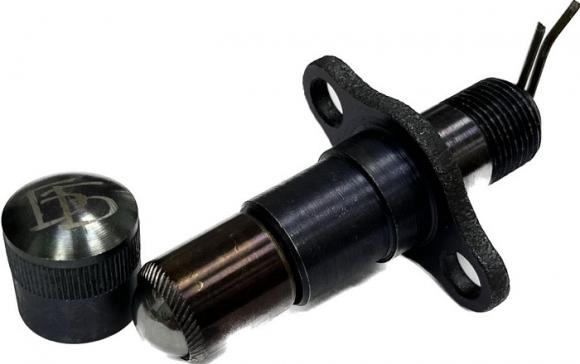

Натяжители цепи - назначение и принцип работы

Статья обновлена: 18.08.2025

Цепной привод ГРМ – критически важный компонент двигателя. Он синхронизирует вращение распределительного и коленчатого валов. Натяжитель цепи обеспечивает правильное натяжение приводной цепи в течение всего срока эксплуатации.

Неисправный натяжитель вызывает ослабление цепи. Это приводит к перескоку звеньев, ударам по направляющим и корпусу двигателя. Результат – деформация клапанов, разрушение поршневой группы и полный выход силового агрегата из строя.

Принцип работы гидравлического натяжителя

Гидравлический натяжитель цепи использует давление моторного масла для автоматической регулировки натяжения цепи ГРМ или привода ГРМ. Основными компонентами устройства являются корпус, внутри которого перемещается плунжер, подпираемый пружиной, и система каналов для подачи масла.

При работе двигателя масло под давлением поступает в полость за плунжером, выталкивая его наружу. Плунжер, в свою очередь, давит на башмак (успокоитель) цепи, обеспечивая необходимое натяжение. Обратный клапан в конструкции предотвращает стекание масла при остановке двигателя, сохраняя заданное положение плунжера.

Механизм функционирования

1. Масло из системы смазки двигателя подаётся по каналу в корпус натяжителя.
2. Давление масла преодолевает сопротивление пружины, выдвигая плунжер вперёд.
3. Плунжер передаёт усилие на натяжной башмак, устраняя провисание цепи.
4. Обратный шариковый клапан блокирует отток масла при падении давления (например, при остановке мотора).
5. При износе цепи плунжер постепенно выдвигается дальше, компенсируя удлинение.

Ключевые особенности:

• Авторегулировка: не требует ручной корректировки в течение срока службы.
• Демпфирование: гидравлика гасит резкие колебания цепи при изменении оборотов двигателя.
• Зависимость от масла: эффективность снижается при недостаточном давлении или загрязнении масла.

Симптомы неисправности натяжителя цепи

Основным признаком проблем с натяжителем цепи ГРМ является металлический дребезжащий звук из передней части двигателя при запуске или на холодную. Шум временно пропадает после прогрева масла, но возвращается при последующих запусках. Чем сильнее износ компонентов, тем громче и продолжительнее становится грохот.

Натяжитель, утративший работоспособность, провоцирует колебания фаз газораспределения. Это проявляется в нестабильных оборотах холостого хода, рывках при разгоне и падении мощности. В запущенных случаях двигатель может троить или глохнуть из-за критичного смещения цепи относительно шестерен распредвала и коленвала.

Характерные проявления:

• Посторонние звуки:
  • Щелчки или стрекотание на низких оборотах
  • Ритмичный металлический стук при нагрузке
  • Визг на высоких оборотах
• Динамические нарушения:
  • Задержка реакции на педаль газа
  • Самопроизвольное изменение оборотов
  • Провалы мощности при резком ускорении

Критические последствия: При полном отказе натяжителя цепь перескакивает на зубья шестерен. Это вызывает удар клапанов о поршни, деформацию ГБЦ, разрушение направляющих втулок и необходимость капитального ремонта двигателя. Диагностику следует проводить при первых симптомах!

Стадия износа	Внешние признаки	Риски для двигателя
Начальная	Кратковременный стук на холодную	Ускоренный износ успокоителей
Прогрессирующая	Постоянный гул, плавание оборотов	Растяжение цепи, сколы зубьев шестерен
Аварийная	Хлопки во впуске, ошибки фаз	Перескок цепи, загиб клапанов

Как определить стук натяжителя цепи

Характерный стук проявляется при холодном запуске двигателя и исчезает через 1-3 секунды после старта. Звук напоминает металлический лязг или дребезжание в передней части силового агрегата, особенно заметный на холостых оборотах. По мере прогрева мотора шум обычно приглушается, но при критическом износе сохраняется постоянно.

Для точной диагностики исключите другие источники шума: демонтируйте ремень ГРМ и кратковременно запустите мотор. Если звук не пропал – проблема в цепи или натяжителе. Используйте стетоскоп, приложив наконечник к корпусу натяжителя: усиление стука подтвердит неисправность узла. Проверьте ошибки ECU – износ часто сопровождается кодом P0008/P0016.

Ключевые признаки износа

• Локализация звука: область под клапанной крышкой возле привода ГРМ
• Ритмичность: учащается с ростом оборотов до 2000 об/мин
• Вибрация: синхронное подрагивание масляного щупа при работе

Важно: игнорирование симптомов приводит к перескоку цепи, деформации клапанов и капитальному ремонту двигателя. При первых признаках проверьте:

1. Давление масла (минимум 1.5 бар на холостом ходу)
2. Состояние гидропривода натяжителя (вытечки, заклинивание)
3. Износ направляющей башмака (трещины, глубина выработки)

Состояние	Холодный запуск	Прогретый двигатель
Норма	Тихий равномерный гул	Отсутствие посторонних шумов
Начальный износ	Короткий стук (до 3 сек)	Тикание при разгоне
Критичный износ	Громкий лязг (5-10 сек)	Постоянное дребезжание

Проверка плунжера натяжителя на износ

Плунжер – ключевой компонент гидравлического натяжителя цепи, отвечающий за автоматическую компенсацию её провисания. Его износ напрямую влияет на стабильность давления масла, точность хода и общую работоспособность механизма.

Основными признаками износа плунжера являются недостаточное или неравномерное натяжение цепи, стуки в приводе ГРМ, а также визуальные дефекты на его рабочей поверхности. Проверка выполняется после демонтажа натяжителя и разборки корпуса.

Этапы диагностики плунжера

Визуальный осмотр:

• Проверьте цилиндрическую поверхность на наличие глубоких царапин, задиров или коррозии.
• Осмотрите уплотнительное кольцо (при наличии) на предмет трещин, разрывов или потери эластичности.
• Убедитесь в отсутствии деформации или забоин на торцевой части, контактирующей с башмаком/успокоителем.

Проверка свободного хода:

1. Полностью вдавите плунжер внутрь корпуса натяжителя пальцем.
2. Зафиксируйте язычок стопорного механизма (если применимо для модели).
3. Установите натяжитель вертикально (плунжером вверх).
4. Отожмите стопор – исправный плунжер должен плавно и полностью выдвинуться под давлением пружины.

Контроль герметичности (при наличии оборудования):

Метод	Критерий неисправности
Подача масла под давлением	Течь через зазор между плунжером и гильзой
Вакуумирование	Падение разрежения менее 0.5 Бар за 30 сек

Заключение: Плунжер подлежит замене при обнаружении механических повреждений, заклинивании, неполном выдвижении или потере герметичности. Установка изношенного плунжера приведёт к ускоренному растяжению цепи и риску перескока меток ГРМ.

Диагностика состояния направляющей натяжителя

Визуальный осмотр направляющей является первым этапом диагностики. Следует демонтировать клапанную крышку или защитный кожух цепи ГРМ для обеспечения доступа к элементу. Тщательно проверьте пластиковую рабочую поверхность направляющей на предмет критического износа – появления глубоких борозд, трещин, сколов или отслоений материала. Наличие металлической стружки или пластиковой крошки в поддоне картера или рядом с направляющей – тревожный признак разрушения.

Оцените равномерность износа по всей длине контактной площадки. Локальные выработки или вмятины, особенно в местах контакта с звеньями цепи, указывают на нарушение параллельности установки или деформацию посадочного кронштейна. Обязательно измерьте остаточную толщину пластикового слоя в нескольких точках с помощью штангенциркуля и сравните с допустимыми значениями, указанными производителем (обычно не менее 1-2 мм).

Ключевые аспекты оценки

Люфты и свободный ход: Приложите ручное усилие к демонтированной направляющей в области крепления и рабочего полотна. Чрезмерный люфт в посадочной втулке или заметный прогиб пластика под умеренным нажатием свидетельствуют об износе втулки или усталости материала.

Признаки перекоса:

• Неравномерный контакт: Следы износа, сосредоточенные только на одном краю рабочей поверхности.
• Деформация кронштейна: Искривление металлической основы, видимое на просвет.

Состояние крепежа: Осмотрите болты/шпильки крепления на предмет срывов резьбы, коррозии или следов предыдущей перетяжки. Ослабление крепежа приводит к вибрациям и ускоренному разрушению направляющей.

Признак	Возможная причина	Последствие
Глубокие борозды (>2 мм)	Износ цепи, загрязнение масла	Шум, проскок цепи
Трещины у основания	Усталость пластика, перегрев	Откол фрагмента
Масляный нагар на поверхности	Низкое качество масла, перегрев	Потеря антифрикционных свойств

При выявлении любого из критических дефектов (трещины, сколы, остаточная толщина менее нормы, сильная деформация) направляющая подлежит обязательной замене вместе с натяжителем и, как правило, цепью ГРМ. Игнорирование этих симптомов может привести к обрыву цепи и тяжелым повреждениям двигателя.

Износ башмака натяжителя: признаки

Появление посторонних звуков из области двигателя – один из ключевых индикаторов износа башмака. Чаще всего это выражается в виде отчетливого металлического стрекотания, скрежета или звона, особенно заметного на холодном двигателе при старте или на малых оборотах. Звук возникает из-за ослабления натяжения цепи и ее ударов по корпусу натяжителя или крышке ГРМ.

Неравномерная работа двигателя, включая плавающие обороты холостого хода, трудности с запуском, потерю мощности или нестабильную тягу, также могут указывать на критический износ башмака. Ослабленная цепь нарушает фазы газораспределения, что напрямую сказывается на качестве сгорания топливно-воздушной смеси и эффективности работы мотора.

Дополнительные симптомы

• Вибрации двигателя: Усиление вибраций, передающихся на кузов, особенно в диапазоне низких оборотов.
• Ошибки двигателя: Загорание индикатора Check Engine с кодами, связанными с пропусками зажигания или несоответствием фаз ГРМ (например, P0340, P0016).
• Видимые повреждения: При замене цепи или визуальном осмотре (если доступен) – глубокие борозды, сколы, трещины или сильная деформация резиновой/пластиковой рабочей поверхности башмака.
• Стук цепи: Характерный металлический стук при резком сбросе газа после разгона.

Важно: Игнорирование этих признаков ведет к ускоренному износу цепи, звездочек распредвалов и коленвала, а в критических случаях – к обрыву цепи и тяжелым механическим повреждениям двигателя. Требует немедленной диагностики и замены изношенных компонентов привода ГРМ.

Проверка давления масла в системе натяжителя

Проверка давления масла в системе натяжителя цепи критична для диагностики его работоспособности. Недостаточное давление приводит к ослаблению натяжения цепи, вызывая стук, перескок звеньев по зубьям звезд и ускоренный износ ГРМ. Основные причины низкого давления включают засорение масляных каналов, износ масляного насоса, недостаточный уровень/вязкость масла или внутренние утечки в самом натяжителе.

Для точной оценки давления потребуется манометр с диапазоном 0-10 бар и переходник для вкручивания в штатное место датчика давления масла. Двигатель должен быть прогрет до рабочей температуры, а масло соответствовать спецификациям производителя. Замеры проводятся на разных оборотах (холостой ход, 2000 об/мин, 3000 об/мин) для анализа динамики давления.

Процедура проверки и интерпретация результатов

После подключения манометра запустите двигатель и зафиксируйте показания. Сравните полученные значения с нормативами для вашей модели авто (указаны в сервисной документации). Типичные признаки проблем:

• Давление ниже нормы на всех режимах: Указывает на общие проблемы смазочной системы (насос, фильтр, низкий уровень масла).
• Нормальное давление на ХХ, но просадка под нагрузкой: Может сигнализировать о забитых каналах подачи масла к натяжителю.
• Нестабильные скачки давления: Часто вызваны неисправным клапаном-регулятором в натяжителе.

Режим работы двигателя	Нормальное давление (пример)	Критическое значение
Холостой ход (800-1000 об/мин)	1.0 - 2.0 бар	< 0.8 бар
2000 об/мин	3.0 - 4.5 бар	< 2.0 бар
3000 об/мин	4.5 - 6.0 бар	< 3.0 бар

При отклонениях от нормы выполните дополнительные шаги: проверьте состояние масляного фильтра (возможен противодавление из-за засора), убедитесь в отсутствии воздуха в системе (пена в масле), осмотрите подводящую магистраль к натяжителю на предмет загибов или трещин. Если давление в норме, но натяжитель не держит цепь – вероятна механическая поломка его плунжера или пружины.

Регулярная замена масла и фильтра с соблюдением регламента – ключевая профилактическая мера. Используйте только масла, одобренные производителем двигателя, так как несоответствие вязкости напрямую влияет на давление в системе натяжителя.

Когда требуется замена натяжителя цепи

Появление посторонних звуков в передней части двигателя – первый тревожный сигнал. Характерный металлический стук, шуршание или «стрекотание» на холодную, особенно при запуске или на малых оборотах, часто указывает на ослабление цепи из-за неисправности натяжителя. Звук может временно пропадать после прогрева мотора, но это не означает устранение проблемы.

Снижение плавности работы двигателя – еще один важный признак. Неисправный натяжитель приводит к перескакиванию цепи на зубья звездочек, вызывая сбои в синхронизации работы ГРМ. Это проявляется в неустойчивых оборотах холостого хода, подергиваниях, потере мощности, а в запущенных случаях – к ошибкам по фазораспределению (например, P0016, P0017) и загоранию Check Engine.

Критические ситуации, требующие немедленной замены

• Заметное провисание цепи: Определяется визуально (через смотровое окно, если предусмотрено конструкцией) или на слух по усилению шумов при резком сбросе газа.
• Проблемы с запуском двигателя: Цепь, не имеющая должного натяжения, может перескочить на несколько зубьев, нарушая фазы газораспределения, что затрудняет или делает невозможным пуск мотора.
• Механические повреждения натяжителя: Обнаружение сколов, трещин на корпусе, поломки толкателя или пружины при диагностике (например, после снятия клапанной крышки).
• Выработка ресурса: Рекомендуется плановая замена натяжителя вместе с цепью и успокоителями при достижении пробега, указанного производителем авто (обычно 150-250 тыс. км), даже при отсутствии явных симптомов.
• Последствия ДТП или гидроудара: Сильные механические перегрузки способны повредить механизм натяжения.

Важно: Игнорирование симптомов износа натяжителя цепи ГРМ неизбежно ведет к обрыву или перескакиванию цепи. Это катастрофическая неисправность, результатом которой становятся загибание клапанов, повреждение поршней, головки блока цилиндров и требующая капитального ремонта двигателя.

Интервалы замены натяжителя ГРМ

Срок службы натяжителя цепи ГРМ напрямую привязан к ресурсу самой цепи и сопутствующих компонентов. Производители обычно указывают конкретные интервалы замены в технической документации к автомобилю, которые необходимо строго соблюдать. Игнорирование регламента приводит к критическим последствиям, включая деформацию клапанов при обрыве цепи.

Типовой интервал замены натяжителя совпадает с заменой цепи ГРМ и составляет 120 000 – 200 000 км пробега. Однако на ресурс влияют условия эксплуатации: частые холодные пуски, агрессивная езда, некачественное масло сокращают срок службы. Гидравлические натяжители особенно чувствительны к состоянию моторного масла и давлению в системе смазки.

Факторы, влияющие на периодичность замены

• Рекомендации производителя: Главный ориентир – мануал конкретной модели (например, для VW 1.8 TSI – каждые 120 000 км, для Toyota 1NZ-FE – до 200 000 км).
• Тип натяжителя: Механические изнашиваются медленнее, гидравлические требуют контроля состояния масляной системы.
• Признаки неисправности: Дребезжание в районе привода ГРМ на холодную, ошибки фаз газораспределения, видимый износ штока гидронатяжителя.
• Качество запчастей: Оригинальные или сертифицированные аналоги служат дольше дешёвых аналогов.

Симптом	Риск при откладывании замены
Металлический стук при запуске двигателя	Проскакивание цепи на зуб/зубья, нарушение фаз ГРМ
Постоянный шум работы привода ГРМ	Ускоренный износ направляющих и успокоителей, обрыв цепи
Плавающие обороты, ошибки по датчикам распредвалов	Снижение мощности, повышенный расход топлива, задиры в двигателе

Важно: При замене цепи ГРМ натяжитель, успокоители и направляющие меняются обязательно в комплексе. Установка нового натяжителя на изношенную цепь не устранит проблему. Диагностика состояния штока гидронатяжителя (вылет) помогает оценить остаточный ресурс.

Выбор оригинального натяжителя по VIN

Идентификационный номер автомобиля (VIN) содержит уникальную информацию о технических характеристиках двигателя и установленных компонентах. Это исключает ошибки при подборе натяжителя цепи, так как даже в рамках одной модели параметры мотора могут существенно отличаться между модификациями и годами выпуска.

Использование VIN гарантирует соответствие геометрии, посадочных мест и рабочих характеристик оригинальной детали. Производитель закладывает в каталоги точные ссылки на артикулы узлов для каждого конкретного шасси, что критично для совместимости с системой ГРМ.

Процедура подбора

1. Расшифровка VIN: Официальные дилеры или специализированные сервисы (например, ETKA, TecDoc) используют 17-значный код для определения:
   • Модели двигателя и его кода
   • Года производства
   • Заводских спецификаций ГРМ
2. Поиск в каталогах: В электронных базах производителей (INA, Gates, Litens) VIN фильтрует:

   Параметр	Пример данных из VIN
   Код двигателя	CAXA, CBZB, CJSB
   Тип привода ГРМ	Однорядная/двухрядная цепь
   Версия натяжителя	Гидравлический/механический

3. Верификация артикула: Совпадение оригинального номера детали (например, 03L109507E для VW) с каталогом поставщика. Перекрестная проверка по OEM-коду исключает несовместимые аналоги.

Где выполнить подбор:

• Официальные сервисы марки (предоставляют распечатку с артикулом)
• Проверенные онлайн-агрегаторы: Exist.ru, EMEX.ru с фильтром по VIN
• Специализированные магазины автозапчастей с доступом к профессиональным каталогам

Аналоги натяжителей: критерии подбора

При поиске аналогов натяжителя цепи критически важно учитывать конструктивное соответствие оригинальной детали. Основные параметры включают тип механизма (гидравлический, пружинный, комбинированный), геометрические размеры посадочных мест и рабочее усилие натяжения. Несоответствие любого из этих показателей приведет к некорректной работе газораспределительного механизма или быстрому выходу из строя.

Обязательно сверьте каталожные номера оригинального натяжителя через проверенные базы данных производителей (OEM). При отсутствии прямых аналогов ориентируйтесь на производителей с подтвержденной репутацией в сегменте ГРМ: INA, Gates, Litens, SKF. Избегайте безымянных поставщиков – экономия на этом узле провоцирует риск обрыва цепи с катастрофическими последствиями для двигателя.

Ключевые критерии выбора

Технические характеристики:

• Тип привода: для гидравлических моделей проверьте диаметр масляного канала и давление срабатывания
• Угол установки: отклонение более 2° нарушит контакт с успокоителем цепи
• Ход штока/плунжера: должен полностью компенсировать удлинение цепи на протяжении ресурса

Материалы и ресурс:

1. Корпус – алюминиевый сплав или усиленный стекловолокном полимер
2. Рабочий элемент – закаленная сталь с антифрикционным покрытием
3. Резиновые уплотнения – стойкость к моторному маслу и высоким температурам

Параметр	Оригинал	Допустимое отклонение аналога
Длина корпуса	72.5 мм	±0.3 мм
Диаметр плунжера	24.0 мм	±0.1 мм
Усилие пружины	18.5 кгс	±1.0 кгс

Совместимость с системой ГРМ: Аналог должен быть сертифицирован для работы с конкретным типом цепи (одно- или двухрядная) и соответствовать весу успокоителей. Использование универсальных натяжителей без адаптации категорически не рекомендуется – это вызывает вибрации и ускоренный износ.

Замена натяжителя без снятия цепи ГРМ

Процедура требует строгой фиксации положения распредвалов и коленчатого вала перед демонтажем старого натяжителя. Используются специальные фиксаторы фаз ГРМ или стопорные штифты, предотвращающие смещение цепи при снятии крепежа. Обязательно проверяется совпадение меток на шестернях и корпусе двигателя до начала работ.

Отсутствие надежной блокировки цепи приведет к перескоку зубьев и нарушению фаз газораспределения. Это чревато столкновением клапанов с поршнями при последующем запуске двигателя. Все действия выполняются при холодном силовом агрегате с отключенной АКБ.

Порядок выполнения работ

1. Обеспечить доступ: снять кожух ГРМ, генератор, демонтировать мешающие кронштейны
2. Выставить ВМТ 1-го цилиндра по метке на шкиве коленвала
3. Зафиксировать распредвалы стопорными пластинами через монтажные отверстия
4. Ослабить крепеж старого натяжителя цепи
5. Аккуратно извлечь натяжитель, контролируя положение цепи
6. Подготовить новый натяжитель: сжать плунжер и зафиксировать стопорным штифтом
7. Установить деталь, затянуть болты с предписанным моментом
8. Извлечь фиксирующий штифт из натяжителя для активации механизма
9. Проверить натяжение цепи и совпадение всех меток
10. Собрать узлы в обратной последовательности

Критические требования:

• Не проворачивать коленвал и распредвалы при снятом натяжителе
• Использовать только оригинальные фиксаторы фаз ГРМ для конкретной модели двигателя
• Контролировать положение успокоителей цепи при монтаже

Параметр	Значение
Рекомендуемый инструмент	Динамический ключ с ограничением момента
Момент затяжки болтов	20–25 Нм (уточнять в мануале)
Проверка после замены	Контрольный запуск, прослушивание посторонних шумов

Последовательность установки нового натяжителя цепи

Перед началом работ убедитесь в наличии нового оригинального натяжителя, прокладки/уплотнителя и рекомендованного производителем моторного масла. Подготовьте инструменты: торцовые ключи, динамометрический ключ, отвертки, ветошь и очиститель для поверхностей. Автомобиль должен быть зафиксирован на подъемнике или эстакаде с выключенным зажиганием.

Снимите защитные кожухи и элементы, ограничивающие доступ к цепи ГРМ (воздуховоды, кронштейны, генератор). Отсоедините датчики положения распредвалов при необходимости. Очистите зону вокруг посадочного места натяжителя от грязи и масла, чтобы предотвратить попадание абразива в двигатель при демонтаже.

1. Сброс давления масляной системы:
   Запустите двигатель на 10-15 секунд после снятия предохранителя топливного насоса для разрядки гидравлического контура натяжителя.
2. Демонтаж старого натяжителя:
   Открутите крепежные болты (обычно 2-3 шт.), аккуратно извлеките корпус. Не допускайте падения стопорных шайб или уплотнительного кольца в картер.
3. Подготовка нового узла:

   • Проверьте целостность гидравлического плунжера
   • Нанесите тонкий слой моторного масла на уплотнительные поверхности
   • Установите новую прокладку/кольцо
4. Монтаж натяжителя:
   Плотно прижмите корпус к блоку цилиндров, затяните болты крест-накрест с предписанным моментом (обычно 20-25 Н·м). Не используйте герметики – уплотнение обеспечивается прокладкой.
5. Контроль натяжения цепи:
   Проверьте свободный ход цепи между направляющими. Правильное натяжение – когда цепь отклоняется от прямой линии на 3-5 мм при ручном нажатии.
6. Проверка герметичности:
   Запустите двигатель, прогрейте до рабочей температуры. Осмотрите зону установки на наличие подтеканий масла. Проверьте уровень масла в картере.

Ключевой этап	Риск при нарушении
Сброс давления	Некорректная работа гидропривода
Момент затяжки	Деформация корпуса или утечка масла
Чистота посадочного места	Загрязнение масляной системы

Регулировка усилия натяжения цепи

Корректное усилие натяжения цепи критически влияет на долговечность ГРМ, шумность работы и общую надежность двигателя. Недостаточное натяжение провоцирует вибрации и ускоренный износ звеньев, а чрезмерное – перегружает подшипники и увеличивает трение, приводя к перерасходу топлива.

Точная регулировка выполняется в соответствии с техническими требованиями производителя автомобиля с использованием специализированных инструментов: динамометрического ключа для контроля момента затяжки, щупов для измерения люфта, а в гидравлических системах – манометра для проверки давления масла. Необходимо учитывать температуру двигателя, так как металл цепи расширяется при нагреве.

Ключевые этапы регулировки

1. Подготовка: Установка поршня первого цилиндра в ВМТ (верхняя мертвая точка) по меткам.
2. Ослабление фиксатора: Откручивание стопорного болта натяжителя для активации механизма.
3. Приложение усилия:
   • В механических системах: поворот регулировочного болта/гайки до исчезновения прогиба цепи.
   • В гидравлических системах: контроль давления масла после запуска ДВС для автоматической корректировки.
4. Фиксация: Затяжка стопорного болта с указанным моментом (обычно 15-25 Н·м).
5. Проверка: Проворот коленвала на 2 оборота и повторный замер люфта щупом (допустимое значение: 5-8 мм).

Тип натяжителя	Метод регулировки	Контрольный параметр
Механический (винтовой)	Ручная затяжка регулировочного винта	Статический прогиб цепи под усилием
Пружинный	Сжатие/освобождение пружины фиксатора	Автоматическое поддержание усилия
Гидравлический	Контроль давления масла в системе	Динамическое натяжение при работе ДВС

После регулировки обязательна проверка работы двигателя на всех режимах: цепь не должна издавать дребезжания (признак слабого натяжения) или свиста (симптом перетяжки). Нарушение норм приводит к обрыву цепи, деформации направляющих или повреждению распредвалов. Для гидронатяжителей критичен уровень и качество моторного масла – загрязнения вызывают заклинивание клапана механизма.

Важность ориентации при установке детали

Неправильная ориентация натяжителя цепи при установке – распространенная и критическая ошибка. Конструкция большинства современных гидравлических натяжителей цепи предусматривает строго определенное положение относительно двигателя, цепи и направляющих. Это обусловлено как геометрией корпуса и крепежных элементов, так и внутренним устройством самого механизма натяжения.

Натяжитель часто имеет специфические каналы для подвода масла, дренажные отверстия, а также форму корпуса, которая обеспечивает правильное взаимодействие с башмаком (успокоителем) цепи. Установка "вверх ногами", "задом наперед" или под неправильным углом нарушает эти взаимодействия и блокирует функционирование ключевых элементов системы.

Последствия неправильной ориентации

Установка натяжителя в неверном положении неизбежно приводит к серьезным проблемам:

• Невозможность создания нужного натяжения: Плунжер не сможет выдвигаться или будет выдвигаться неравномерно/с перекосом, оставляя цепь ослабленной.
• Повреждение плунжера и корпуса: Перекос при работе вызывает повышенное трение и задиры на поверхностях плунжера и втулки, быстро выводя узел из строя.
• Нарушение работы обратного клапана и подачи масла: Неправильное положение может блокировать масляные каналы, препятствуя заполнению гидравлической полости под давлением или стравливанию воздуха/масла, делая натяжитель "нерабочим".
• Утечки масла: Нарушение положения уплотнительных элементов относительно каналов или плоскости блока цилиндров приводит к протечкам моторного масла.
• Повреждение башмака цепи: Неправильно сориентированный натяжитель может давить на башмак не той рабочей поверхностью, вызывая его ускоренный износ, деформацию или поломку.
• Повышенный шум и риск перескока цепи: Ослабленная цепь будет шуметь (лязг, стук), биться о направляющие и корпус двигателя, а в крайнем случае – перескочить на зубья звездочек, что приведет к встрече клапанов с поршнями и капитальному ремонту двигателя.

Чтобы гарантировать корректную установку, необходимо строго следовать указаниям руководства по ремонту конкретного автомобиля. Ориентирами обычно служат:

1. Метки на корпусе: Стрелки, надписи "UP" (верх), "FRONT" (перед), "OIL" (масло).
2. Конструктивные особенности: Форма корпуса, расположение масляного канала (штифта, штуцера), смещенные или несимметричные крепежные отверстия.
3. Положение плунжера: Направление, в котором выдвигается шток, должно точно соответствовать точке контакта с башмаком цепи.

Ориентир	Что указывает	Важность
Стрелка "UP"	Верное вертикальное положение	Критично для работы гидравлики и плунжера
Масляный канал/штифт	Сторона установки к блоку двигателя	Критично для подачи масла
Форма корпуса	Правильный контакт с башмаком и монтаж	Критично для натяжения и избежания заклинивания

Перед окончательной затяжкой крепежа всегда визуально убеждайтесь, что натяжитель установлен согласно всем меткам и конструктивным ориентирам, а его плунжер правильно взаимодействует с толкателем башмака цепи. Пренебрежение правильной ориентацией – прямой путь к дорогостоящему ремонту двигателя.

Использование фиксаторов при монтаже

Фиксаторы натяжителя цепи применяются для блокировки механизма в сжатом положении перед установкой на двигатель. Это предотвращает самопроизвольное срабатывание плунжера или пружины при транспортировке и позиционировании детали. Отсутствие фиксации может привести к резкому разбросу цепи при первом запуске мотора, повреждению направляющих или поршневых клапанов.

Перед монтажом удостоверьтесь, что фиксатор надежно закреплен согласно маркировке на корпусе (обычно это пластиковая вставка, стопорная шпилька или проволочная скоба). Никогда не снимайте фиксирующий элемент до полной сборки узла и проверки правильности посадки натяжителя в посадочное гнездо. Распространенные ошибки включают преждевременное удаление блокировки или использование неподходящих инструментов для её извлечения.

Ключевые этапы работы с фиксаторами

При демонтаже старого натяжителя зафиксируйте его механизм перед снятием во избежание травм от резкого движения плунжера. Для монтажа нового узла:

1. Убедитесь в целостности заводского фиксатора
2. Установите натяжитель в посадочное место с закрепленной цепью
3. Затяните крепежные болты с моментом, указанным производителем
4. Только после этого извлеките блокировку резким продольным движением

Тип фиксатора	Способ удаления	Риски нарушения процедуры
Пластиковая чека	Вытягивание плоскогубцами	Поломка креплений натяжителя
Стопорный штифт	Выкручивание шестигранником	Деформация плунжерного механизма
Скоба из проволоки	Срез бокорезами	Неполное освобождение пружины

Важно! После снятия блокировки проверьте характерный щелчок – признак корректного разблокирования. Запуск двигателя допустим только при визуально правильном положении натяжителя и цепи. Игнорирование этих правил ведет к ускоренному износу ГРМ или загибу клапанов.

Смазка нового натяжителя перед установкой

Перед монтажом нового натяжителя цепи критически важно нанести смазку на его плунжер и внутренние поверхности. Сухой запуск механизма вызывает мгновенный износ из-за отсутствия масляной плёнки в первые секунды работы двигателя. Это приводит к заклиниванию, дребезжанию цепи или преждевременному выходу детали из строя.

Используйте исключительно моторное масло, применяемое в двигателе, либо специальную смазку для ГРМ. Нанесение состава на резьбу болта крепления предотвращает коррозию и обеспечивает правильный момент затяжки. Избегайте контакта смазочных материалов с уплотнительными кольцами – некоторые составы могут повредить резину.

Порядок обработки

1. Заполните маслом корпус натяжителя через отверстие под плунжер
2. Прокачайте механизм 3-5 раз лёгкими нажатиями для распределения смазки
3. Убедитесь в плавном ходе плунжера без заеданий
4. Удалите излишки масла чистой ветошью

Важно: Никогда не используйте консистентные смазки (типа Литола) – они блокируют обратный клапан натяжителя. После установки дайте двигателю поработать на холостых оборотах 2-3 минуты перед нагрузкой для заполнения системы маслом.

Обкатка двигателя после замены цепи ГРМ

После замены цепи ГРМ критически важна правильная обкатка двигателя для притирки новых компонентов и стабилизации натяжителя. Первые 500-1000 км пробега определяют долговечность ремонта и ресурс системы газораспределения.

Соблюдайте щадящий режим эксплуатации: избегайте резких стартов, высоких оборотов (не более 3000-3500 об/мин) и буксировки тяжелых прицепов. Контролируйте уровень масла перед каждой поездкой и следите за отсутствием посторонних шумов из-под клапанной крышки.

Ключевые правила обкатки

Этапы пробега:

1. 0-100 км: Кратковременные поездки (до 30 мин) с частыми остановками для остывания двигателя
2. 100-500 км: Плавное увеличение нагрузки без резкого ускорения
3. 500-1000 км: Допустимо кратковременное повышение оборотов до 4000 об/мин

Особое внимание уделите:

• Прогреву двигателя до рабочей температуры перед началом движения
• Использованию рекомендованного производителем моторного масла
• Контролю натяжения цепи через диагностический разъем после первых 200 км

Параметр	Режим обкатки	Нормальная эксплуатация
Макс. обороты	3500 об/мин	До красной зоны
Длительность поездки	≤ 1 часа	Без ограничений
Загрузка авто	≤ 50%	100%

При появлении металлического стука в области ГРМ немедленно остановите двигатель и проведите диагностику. После завершения обкатки обязательна замена масла и фильтра для удаления продуктов приработки деталей.

Ремонт гидравлического натяжителя цепи

Основная причина ремонта – потеря герметичности или заклинивание плунжера, ведущие к ослаблению натяжения цепи и характерному металлическому стуку. Для восстановления работоспособности требуется демонтировать узел с двигателя, предварительно сняв мешающие элементы вроде защиты или кожуха ГРМ.

После демонтажа проводится тщательная очистка корпуса от грязи и масляных отложений. Натяжитель аккуратно разбирается: вынимается стопорное кольцо, извлекается пружина и плунжер. Все компоненты промываются в керосине или чистом моторном масле, затем визуально и инструментально проверяются на износ и повреждения.

Ключевые этапы ремонта

Обязательная замена подлежат:

• Изношенные или деформированные уплотнительные кольца/манжеты
• Сломавшаяся или потерявшая упругость пружина
• Заклинивший или имеющий задиры плунжер

Критически важно проверить посадочные поверхности корпуса на царапины и коррозию. Незначительные дефекты устраняются полировкой мелкой наждачной бумагой. При сильном повреждении корпуса натяжитель меняется целиком.

Сборка производится в обратной последовательности с обязательной смазкой всех трущихся поверхностей моторным маслом. Новые уплотнения аккуратно устанавливаются на место без перекручивания. Перед монтажом на двигатель плунжер необходимо утопить в корпус, зафиксировав стопором (проволокой или шпилькой).

Параметр	Норма	Признак неисправности
Ход плунжера	Плавный, без заеданий	Заклинивание, рывки
Упругость пружины	Обеспечивает полное выдвижение	Просадка, деформация
Состояние уплотнений	Эластичность, отсутствие трещин	Затвердевание, разрывы

После установки на двигатель стопор извлекается – плунжер должен плавно выдвинуться под давлением масла. Запуск мотора сопровождается кратковременным повышенным шумом цепи (пока система не заполнится маслом), который должен исчезнуть через 1-2 секунды. Отсутствие посторонних звуков при последующей работе подтверждает успешность ремонта.

Замена маслосъемного кольца плунжера

Износ маслосъемного кольца плунжера приводит к утечкам масла через корпус натяжителя цепи, снижению давления в системе смазки и нестабильной работе механизма натяжения. Это провоцирует повышенный шум цепи ГРМ, рывки при запуске двигателя и ускоренный износ направляющих и успокоителей. Диагностируется проблема по масляным подтёкам у основания натяжителя и характерному стуку в зоне привода ГРМ на холодном двигателе.

Неисправное кольцо требует немедленной замены, так как нарушает гидравлическую функцию натяжителя: плунжер теряет способность удерживать давление, цепь проскакивает на зубья звёздочек, возникает риск заклинивания двигателя. Используйте только оригинальные кольца или сертифицированные аналоги, соответствующие внутреннему диаметру плунжера вашей модели авто – отклонения в 0.1 мм критичны для герметичности.

Порядок выполнения работ

1. Демонтируйте натяжитель цепи согласно мануалу производителя (обычно требует снятия защиты ГРМ и фиксации коленвала в ВМТ).
2. Разберите натяжитель:
   • Выпрессуйте стопорный штифт плунжера
   • Извлеките пружину и плунжер из корпуса
   • Снимите повреждённое маслосъемное кольцо с канавки плунжера
3. Очистите посадочную канавку плунжера от грязи и задиров металлической щёткой, промойте детали в керосине.
4. Установите новое кольцо:
   • Нагрейте кольцо до 80-90°C для увеличения эластичности
   • Равномерно распределите по канавке без перекосов
   • Проверьте свободное вращение кольца пальцем
5. Соберите натяжитель, смазав плунжер моторным маслом, установите штифт до щелчка.
6. Перед монтажом на двигатель:
   • Проверните плунжер рукой – ход должен быть плавным без заеданий
   • Нажмите на торец плунжера – сопротивление должно нарастать равномерно

Критические ошибки: установка кольца без нагрева (приводит к микротрещинам), использование несоответствующего диаметра (вызывает перекос плунжера), попадание абразивной стружки в корпус (ускоряет износ). После заменки запустите двигатель на 5 минут на холостом ходу, затем проверьте отсутствие течей масла в районе натяжителя – при наличии пульсаций или шипения повторите сборку.

Параметр	Норма	Последствия нарушения
Зазор кольца в канавке	0.02-0.05 мм	Зависание плунжера
Выступ кольца над плунжером	0.3-0.6 мм	Утечка масла
Усилие сжатия плунжера	15-25 Н	Дребезг цепи

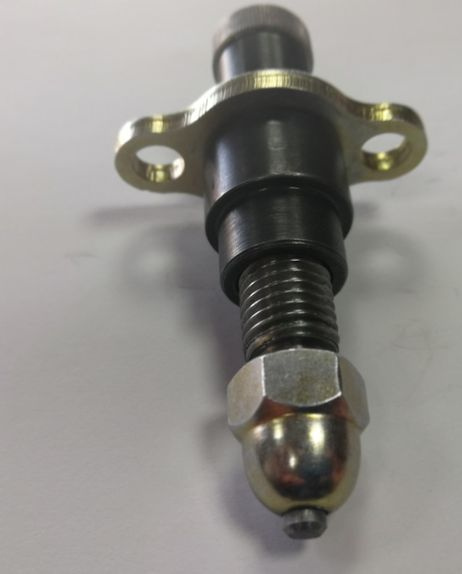

Восстановление пружины механического натяжителя

Пружина механического натяжителя обеспечивает постоянное давление на башмак или направляющую, компенсируя естественное растяжение цепи ГРМ или привода ГРН. Со временем металл устаёт, теряет упругость, что приводит к провисанию цепи, шуму и риску перескока зубьев. Восстановление работоспособности пружины требует тщательной диагностики её состояния.

Первым этапом является демонтаж натяжителя с двигателя и разборка корпуса для извлечения пружины. Необходимо очистить элемент от масляных отложений и визуально оценить целостность: отсутствие трещин, коррозии, деформации витков. Критически важно проверить остаточную длину в свободном состоянии, сравнив с техническими требованиями производителя.

Методы восстановления и оценка целесообразности

Термическая обработка – основной метод реанимации пружин. Процесс включает:

1. Отжиг при 700-800°C для снятия внутренних напряжений.
2. Формовку (при необходимости) для восстановления геометрии.
3. Закалку в масле при 800-850°C.
4. Отпуск при 350-400°C для достижения требуемой упругости.

Важно: Неправильный температурный режим вызывает перекалку (хрупкость) или недокалку (быструю просадку). После обработки обязательна проверка:

• Рабочей длины под нагрузкой.
• Равномерности сжатия.
• Отсутствия остаточной деформации после циклов сжатия/растяжения.

Параметр	Новая пружина	Восстановленная	Допустимое отклонение
Длина (свободная)	120 мм	118-122 мм	±3%
Усилие при сжатии на 30 мм	150 Н	140-155 Н	±7%
Остаточная деформация после 105 циклов	≤0.5 мм	≤1.0 мм	+100%

Замена пружины предпочтительнее восстановления при критическом износе или усталости металла. Использование некондиционной пружины ведёт к ускоренному растяжению цепи, дисбалансу фаз газораспределения и риску встречи поршня с клапанами. После восстановления или установки новой детали натяжитель собирают, проверяют ход штока/башмака и устанавливают на двигатель с обязательной ручной прокруткой коленвала на 2 оборота для оценки стабильности натяжения.

Устранение заклинивания плунжера

Заклинивание плунжера натяжителя цепи возникает из-за загрязнения масляных каналов, износа внутренних поверхностей корпуса или загустения смазки. Механические повреждения или деформация плунжера под нагрузкой также блокируют его подвижность. Неисправность приводит к ослаблению натяжения цепи, характерному стуку в двигателе и ускоренному износу ГРМ.

Для восстановления работоспособности требуется демонтаж натяжителя с последующей разборкой. Очистка всех компонентов осуществляется в керосине или специальном промывочном растворе с удалением нагара и отложений. Особое внимание уделяется каналу подачи масла – его прочищают мягкой проволокой или сжатым воздухом.

Порядок работ

1. Демонтаж и разборка: Снять натяжитель, аккуратно выкрутить стопорный болт. Извлечь пружину и плунжер.
2. Очистка:
   • Промыть корпус и плунжер в ультразвуковой ванне или керосине
   • Продуть масляный канал сжатым воздухом
   • Удалить задиры мелкой наждачной бумагой (P600-800)
3. Дефектовка: Проверить:

   Компонент	Критерий брака
   Плунжер	Видимые борозды, конусность >0.05 мм
   Корпус	Эллипсность отверстия, коррозия
   Пружина	Усадка длины, потеря упругости

4. Сборка и установка:
   • Смазать детали моторным маслом
   • Вручную проверить ход плунжера (должен перемещаться без заеданий)
   • Затянуть крепеж с моментом, указанным производителем

Важно! При обнаружении критического износа или повреждений натяжитель подлежит замене. Повторное заклинивание после очистки свидетельствует о необратимом износе пары "плунжер-корпус". Использование низкокачественного масла или несвоевременная замена фильтра ускоряют рецидив неисправности.

Как разблокировать заклинивший натяжитель цепи

Заклинивший натяжитель цепи двигателя приводит к ослаблению цепи ГРМ, что грозит перескоком зубьев и серьёзными повреждениями клапанного механизма. Перед началом работ убедитесь в полной остановке двигателя и отсоединении клеммы аккумулятора.

Основной причиной заклинивания обычно становится загрязнение масляного канала или износ плунжерного механизма. Для восстановления работоспособности потребуется демонтаж узла с последующей очисткой или заменой деталей.

Порядок действий при разблокировке

1. Демонтаж натяжителя:
   • Ослабьте крепёжные болты после снятия защитных кожухов
   • Извлеките устройство, избегая резких движений
2. Диагностика причины:
   • Проверьте наличие затвердевших отложений масла в корпусе
   • Осмотрите пружину и стопорный механизм на предмет деформации
3. Разблокировка механизма:

   Способ	Технология
   Промывка	Выдержите корпус в очистителе карбюратора 2-3 часа
   Принудительное выдвижение	Аккуратно зажмите плунжер в тисках через мягкие прокладки

4. Контрольная проверка:
   • Нажмите на шток отвёрткой – он должен плавно утапливаться
   • После отпускания плунжер должен моментально вернуться в исходное положение

Важно: при обнаружении трещин на корпусе или необратимого износа деталей натяжитель подлежит обязательной замене. Повторная установка повреждённого узла недопустима! После монтажа проведите ручное проворачивание коленвала на 2 оборота перед запуском двигателя для проверки натяжения цепи.

Промывка масляных каналов натяжителя цепи

Загрязнение масляных каналов натяжителя приводит к недостатку давления масла и некорректной работе механизма. Это провоцирует ослабление натяжения цепи, повышенный шум и ускоренный износ ГРМ.

Промывка каналов обязательна при замене натяжителя или после обнаружения масляного голодания в системе. Игнорирование процедуры вызывает заклинивание плунжера, что полностью парализует функцию детали.

Технология очистки

Для эффективной промывки выполните последовательность действий:

1. Демонтируйте натяжитель и полностью разберите его
2. Погрузите компоненты в ультразвуковую ванну с специализированным очистителем на 15-20 минут
3. Обработайте каналы струёй сжатого воздуха под давлением 6-8 бар
4. Проверьте проходимость каналов тонкой проволокой

Критические моменты:

• Запрещено использование металлических ёршиков – они повреждают зеркало каналов
• Остатки моющего средства должны быть полностью удалены сжатым воздухом
• Перед установкой залейте в корпус натяжителя чистое моторное масло

После монтажа проверьте давление в системе смазки на прогретом двигателе. Работоспособность подтверждается характерным щелчком плунжера при первом запуске.

Натяжители с демпфером: особенности обслуживания

Гидравлические или пружинно-гидравлические натяжители с демпфером требуют регулярного контроля состояния демпфирующего элемента. Основная особенность обслуживания – необходимость проверки герметичности масляной камеры и целостности резиновых уплотнений. Утечка демпферной жидкости приводит к потере функциональности, проявляясь стуком при запуске двигателя или изменении оборотов.

Плановый осмотр проводят каждые 60-80 тыс. км пробега, совмещая с заменой цепи ГРМ. Обязательно анализируют характер выдвижения штока: плавное без провалов движение свидетельствует о корректной работе. Механические повреждения корпуса, подтёки масла или заклинивание плунжера требуют немедленной замены узла.

Критерии оценки износа и порядок действий

Ключевые признаки критического износа:

• Масляные потёки на корпусе демпфера
• Вибрация штока при ручном покачивании
• Характерный щёлкающий звук при сбросе газа

Процедура замены включает:

1. Фиксацию цепи стопорными штифтами
2. Снятие крепёжных болтов с контролем усилия затяжки
3. Очистку посадочного места от загрязнений
4. Установку нового натяжителя с заводской заглушкой штока

Параметр	Норма	Неисправность
Ход штока	Плавный, без рывков	Заклинивание/люфт
Давление демпфера	Удерживает цепь без ослабления	Самопроизвольное сжатие

Важно: запрещена разборка гидронатяжителей – ремонту подлежат только механические модели. После установки демпфер активируют строго по инструкции производителя, обычно удаляя стопорную проволоку или поворачивая храповый механизм.

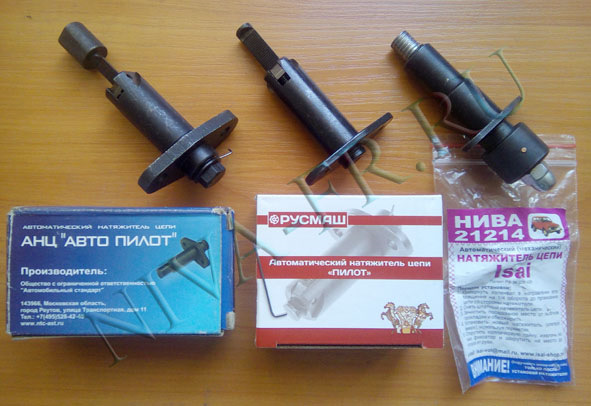

Типоразмеры натяжителей для разных авто

Натяжители цепи ГРМ имеют строго индивидуальные конструктивные параметры для каждой модели двигателя. Их габариты, способ крепления и рабочий ход напрямую зависят от особенностей силового агрегата, длины цепи и компоновки моторного отсека.

Использование неподходящего типоразмера приводит к критическим последствиям: ускоренному износу цепи, перекосу шестерен, шумной работе привода и риску обрыва ГРМ. Подбор осуществляется исключительно по VIN-коду или каталожным номерам оригинальных запчастей.

Факторы влияния на типоразмеры

• Длина цепи: определяет размер корпуса и плунжера
• Тип привода: однорядные/двухрядные цепи требуют разных натяжителей
• Монтажные точки: уникальное расположение крепежных отверстий у каждого двигателя
• Система демпфирования: гидравлические/механические версии отличаются габаритами

Параметр	Примеры различий
Длина плунжера	От 40 мм (VW 1.4 TSI) до 85 мм (BMW N47)
Диаметр корпуса	24 мм (Renault K4M) / 32 мм (Toyota 1NZ-FE)
Крепеж	2 болта (Opel Z16XER) / 3 болта (Mercedes M274)
Угол установки	Вертикальный (Kia G4FC) / Горизонтальный (Nissan HR16DE)

1. Европейские авто
   • VAG: 06H109467E для 2.0 TDI
   • PSA: 1609L3 для 1.6 HDi
2. Азиатские авто
   • Toyota: 13540-31010 для 1ZZ-FE
   • Hyundai: 243214G000 для G4KD
3. Отечественные авто
   • Lada: 2108340702000 для ВАЗ-21126

Важно: Даже в рамках одного концерна (например, VW Golf 7 и Skoda Octavia A7) могут применяться разные типоразмеры из-за модификаций двигателей. Всегда проверяйте каталожные кресла по данным производителя.

Маркировка натяжителей при покупке

При выборе нового натяжителя цепи критически важно расшифровать маркировку, нанесённую на корпус или упаковку. Производители указывают ключевые параметры: OEM-номер оригинальной детали, каталожный номер аналога, совместимость с конкретными моделями двигателей и дату производства. Игнорирование этих данных ведёт к риску установки неподходящего узла, что вызывает ускоренный износ ГРМ или обрыв цепи.

Обращайте внимание на дополнительные символы, обозначающие модификации конструкции (например, буквенные индексы "A", "B" после основного номера). На репликах известных брендов (Gates, INA, Litens) маркировка дублирует оригинальную, но содержит логотип производителя. У контрафакта символы часто нанесены криво, краска стирается пальцем, а штрих-код не сканируется.

Основные элементы маркировки

• OEM-номер (например, 03L109467K для VW) – гарантия совместимости с авто.
• Каталожный номер производителя (пример: Gates 36207XS).
• Код двигателя (BKD, M54, Z18XER) – для точного подбора.
• Дата выпуска в формате "YY/WW" (год/неделя) – свежесть детали.

Тип маркировки	Пример	Где искать
Лазерная гравировка	03L109467K	Торцевая часть корпуса
Наклейка с QR-кодом	36207XS	Упаковка и корпус
Штамповка	BKD 06/22	Монтажная пластина

Отличия натяжителей для дизельных и бензиновых ДВС

Конструкция натяжителей цепи для дизельных и бензиновых двигателей принципиально схожа, однако ключевые отличия обусловлены спецификой рабочих условий. Дизельные ДВС генерируют повышенные вибрации и ударные нагрузки из-за высокого давления сгорания топлива.

Бензиновые моторы работают с меньшими вибрациями и нагрузками, но на более высоких оборотах. Это требует от натяжителей адаптации к разным типам воздействий и ресурсным требованиям.

Ключевые различия в характеристиках

• Материалы и прочность: Корпуса и плунжеры дизельных натяжителей часто усилены для противодействия ударным нагрузкам.
• Сила демпфирования: В дизельных версиях применяются более жесткие пружины и клапаны подачи масла для гашения интенсивных вибраций.
• Термостойкость: Дизельные варианты рассчитаны на стабильную работу при повышенных температурах масла.

Параметр	Дизельные ДВС	Бензиновые ДВС
Рабочая нагрузка	Экстремальные ударные воздействия	Умеренные нагрузки, высокие обороты
Ресурс	Требуется повышенный запас прочности	Оптимизирован под скоростные режимы
Гидравлика	Усиленные каналы подачи масла	Стандартная пропускная способность

Важно: Несмотря на различия, критически запрещается взаимозамена натяжителей между типами ДВС без подтверждения совместимости производителем.

Причины быстрого износа нового натяжителя

Неправильная установка – распространённая причина преждевременного выхода из строя. Нарушение момента затяжки крепёжных болтов, перекос корпуса или неполное стравливание воздуха из гидравлического механизма (если он предусмотрен конструкцией) создают избыточные нагрузки и вибрации, приводящие к ускоренному износу рабочих поверхностей и подвижных элементов.

Использование некачественной или несовместимой смазки также губительно. Дешёвые либо неподходящие по вязкости и спецификации масла не обеспечивают должной защиты трущихся деталей. Это вызывает повышенное трение, перегрев и задиры на плунжере, пружине и толкателе, особенно в первые километры после замены.

Дополнительные факторы ускоренного износа

Сопутствующие неисправности цепи ГРМ:

• Сильный износ или вытягивание самой цепи сверх допустимого предела
• Деформация или повреждение успокоителей и направляющих планок
• Износ зубьев шестерён распредвала и коленвала

Проблемы системы смазки двигателя:

1. Низкое давление масла из-за износа масляного насоса
2. Загрязнение масляных каналов шламом или отложениями
3. Использование масла с неподходящими характеристиками или несвоевременная замена

Механическая проблема	Воздействие на натяжитель
Задиры на коленвале/распредвале	Вибрации, неравномерное натяжение цепи
Неисправность гидрокомпенсаторов	Повышенные ударные нагрузки
Перегрев двигателя	Разжижение масла, потеря защитных свойств

Важно! Повторный быстрый износ часто указывает на скрытые дефекты двигателя, а не на брак самого натяжителя. Пренебрежение диагностикой цепи и смежных систем ведёт к рецидиву проблемы даже с оригинальной запчастью.

Влияние качества масла на работу гидронатяжителя

Качество моторного масла является критически важным фактором для надежной и эффективной работы гидравлического натяжителя цепи. Поскольку гидронатяжитель использует давление масла из системы смазки двигателя для создания усилия натяжения, любые отклонения в свойствах масла напрямую влияют на его функциональность.

Масло выполняет в гидронатяжителе несколько ключевых функций: создает необходимое гидравлическое давление в поршневой полости, обеспечивает смазку движущихся частей механизма (плунжера, обратного клапана) и способствует отводу тепла. Нарушение любой из этих функций из-за несоответствующего качества масла приводит к сбоям в работе натяжителя.

Основные аспекты влияния качества масла

Негативное воздействие некачественного или неподходящего масла проявляется в следующих ключевых областях:

• Вязкость:
  • Слишком высокая вязкость (холодный пуск, неправильное масло): Затрудняет быстрое поступление масла в полость натяжителя при пуске, особенно на холоде. Это приводит к задержке срабатывания, провисанию цепи, стукам при запуске двигателя и повышенной ударной нагрузке.
  • Слишком низкая вязкость (перегрев, износ масла, неподходящий класс): Снижает давление в системе. Натяжитель не может создать и удержать необходимое усилие натяжения, цепь начинает "болтаться", возникает шум, ускоряется износ успокоителей и самой цепи.
• Чистота и наличие загрязнений:
  • Продукты износа (металлическая стружка), нагар, грязь: Забивают тонкие масляные каналы, ведущие к натяжителю, и сам обратный клапан внутри него. Это препятствует заполнению маслом рабочей полости или блокирует стравливающий клапан.
  • Последствия: Натяжитель заклинивает в выдвинутом положении (чрезмерное натяжение цепи, повышенный износ, шум) или в сжатом (провисание цепи, стук, риск перескока).
• Антипенные свойства:
  • Присутствие пены в масле резко снижает его способность передавать гидравлическое давление. Пена сжимаема, в отличие от жидкости.
  • Последствия: Натяжитель работает "мягко", не держит стабильное натяжение, цепь шумит и дергается при изменении оборотов.
• Склонность к окислению и образованию отложений:
  • Старое, окисленное масло или масло низкого качества образует лаковые отложения и шлам.
  • Последствия: Отложения накапливаются на плунжере натяжителя и в его корпусе, затрудняя его свободное перемещение (залипание). Нарушается работа обратного клапана.

Использование масла, не соответствующего спецификациям производителя двигателя (неправильный класс вязкости, уровень качества API/ACEA), или нарушение регламента замены масла и фильтра неизбежно увеличивает риск выхода гидронатяжителя из строя.

Проблема с маслом	Прямое воздействие на гидронатяжитель	Возможные симптомы
Высокая вязкость (холод)	Медленное заполнение, задержка срабатывания	Стук цепи при холодном пуске
Низкая вязкость (горячо/износ)	Падение давления, недостаточное усилие	Постоянный шум/грохот цепи, особенно на холостых
Загрязнение (грязь, стружка)	Забивание каналов/клапана, заклинивание	Заклинивание в выдвинутом/сжатом состоянии, шум
Образование пены	"Мягкая" работа, нестабильное давление	Плавающий шум цепи, дергания
Образование отложений/шлама	Залипание плунжера, нарушение работы клапана	Неравномерный шум, заклинивание

Последствия несвоевременной замены натяжителя цепи

Пренебрежение своевременной заменой изношенного натяжителя цепи приводит к критическому ослаблению натяжения цепи ГРМ. Цепь начинает свободно перемещаться по зубьям шестерён, формируя люфт и биение. Это вызывает ударные нагрузки на направляющие и успокоители, разрушая их пластиковую структуру.

Постепенное растяжение цепи усугубляет дисбаланс фаз газораспределения. Синхронность работы коленвала и распредвалов нарушается, что негативно отражается на стабильности холостого хода, мощности двигателя и расходе топлива. На данном этапе появляются характерные металлические стуки в передней части силового агрегата.

Критичные повреждения двигателя

Дальнейшая эксплуатация провоцирует необратимые последствия:

• Перескок цепи на 1-2 зуба шестерни, вызывающий:
  • Некорректное открытие/закрытие клапанов
  • Детонацию и потерю компрессии
  • Деформацию поршней при контакте с клапанами
• Полный обрыв цепи ГРМ с катастрофичными результатами:
  1. Остановка распредвалов при работающем коленвале
  2. Удар клапанов о поршни
  3. Разрушение седел клапанов, направляющих втулок
  4. Повреждение стенок цилиндров и головки блока

Стадия износа	Симптомы	Ориентировочная стоимость ремонта
Начальная (люфт цепи)	Шум, вибрация, потеря мощности	Замена натяжителя и цепи: 15-40 тыс. руб.
Перескок цепи	Пропуски зажигания, ошибки ECU	Регулировка фаз + замена цепи: 30-70 тыс. руб.
Обрыв цепи	Остановка двигателя, механические удары	Капитальный ремонт ДВС: от 100 тыс. руб.

Игнорирование стука натяжителя неизбежно завершается капитальным ремонтом двигателя или его заменой. Стоимость восстановления в 5-10 раз превышает цену профилактической замены комплекта ГРМ с натяжителем.

Задиры на плунжере: причины и решения

Задиры на рабочей поверхности плунжера гидравлического натяжителя цепи – критическая неисправность, нарушающая герметичность и функциональность узла. Они проявляются как глубокие продольные царапины, борозды или риски, препятствующие плавному ходу плунжера внутри корпуса.

Возникновение задиров приводит к утечкам масла, падению давления в системе натяжения, нестабильной работе или полному отказу натяжителя. Цепь при этом провисает, возникает стук, ускоряется износ звездочек и самой цепи, возможен перескок зубьев.

Основные причины задиров

• Абразивный износ: Попадание твердых частиц (продуктов износа двигателя, грязи, металлической стружки) в масло или непосредственно в полость натяжителя. Частицы действуют как абразив, царапая поверхность.
• Масляное голодание: Недостаточный уровень масла, забитый масляный канал подачи к натяжителю, использование некачественного или неподходящего по вязкости масла. Недостаток смазки вызывает сухое трение.
• Перегрев: Эксплуатация двигателя в экстремальных температурных режимах, локальный перегрев натяжителя. Высокие температуры снижают вязкость масла, ухудшают смазывающие свойства и могут привести к заклиниванию.
• Коррозия и кавитация: Воздействие влаги или агрессивных компонентов в старом масле вызывает коррозию поверхности. Кавитация (схлопывание пузырьков воздуха в масле под давлением) разрушает поверхность ударными нагрузками.
• Дефекты материала или обработки: Нарушение геометрии плунжера или корпуса (конусность, овальность), изначально низкая твердость или шероховатость поверхности, микротрещины.
• Чрезмерные нагрузки: Сильные рывки или удары в приводе ГРМ из-за изношенной цепи, неисправных успокоителей, демпфера или заклинивших фазовращателей.

Эффективные решения и профилактика

1. Замена натяжителя: Плунжер с задирами восстановлению не подлежит. Натяжитель меняется в сборе как неремонтопригодный узел.
2. Качественное масло и регулярная замена: Использование рекомендованного производителем моторного масла и строгое соблюдение интервалов замены масла и фильтра – ключевая мера профилактики.
3. Промывка масляной системы: При замене изношенного натяжителя, особенно если причина в загрязнении, обязательна промывка масляной системы двигателя для удаления абразива.
4. Контроль состояния цепи ГРМ и смежных компонентов: Замена цепи, башмаков, успокоителей и направляющих при их износе или повреждении. Устранение причин ударных нагрузок.
5. Проверка масляных каналов: Убедиться в чистоте и проходимости канала подачи масла к посадочному месту натяжителя.
6. Своевременное устранение течей масла: Поддержание корректного уровня масла в двигателе.
7. Избегание перегрева двигателя: Своевременное обслуживание системы охлаждения.

Появление задиров на плунжере сигнализирует о серьезных проблемах в системе смазки или состоянии привода ГРМ. Игнорирование этой неисправности гарантированно приведет к быстрому выходу из строя нового натяжителя и риску дорогостоящего ремонта двигателя.

Проверка возвратной пружины натяжителя

Возвратная пружина обеспечивает плавное прилегание башмака к цепи и компенсирует её растяжение. При ослаблении или поломке пружины натяжитель не сможет корректно выполнять свои функции, что приведёт к ускоренному износу цепи и звёзд. Проверка выполняется при демонтаже узла или появлении посторонних шумов.

Для диагностики снимите натяжитель с двигателя, предварительно зафиксировав цепь стопором. Очистите деталь от грязи и масляных отложений, мешающих визуальному контролю. Убедитесь в отсутствии трещин и деформации корпуса пружины.

Этапы проверки

Тест на сжатие: Нажмите на шток пальцем или пластиковым инструментом. Исправная пружина: плавно сжимается и мгновенно возвращает шток в исходное положение после снятия усилия. Задержка или неполный возврат свидетельствуют о износе.

Контроль усилия: При полностью утопленном штоке проверьте:

• Отсутствие заеданий при вращении пружины вокруг оси
• Равномерность сопротивления на всём ходе сжатия
• Резкий металлический щелчок при выходе из крайнего положения

Признак неисправности	Последствия для двигателя
Медленный возврат штока	Пропуски зажигания из-за перескока цепи
Отсутствие упругости	Дребезжание цепи, разрушение направляющих
Заклинивание пружины	Обрыв цепи, повреждение клапанов

Важно: Не пытайтесь ремонтировать пружину растяжкой или нагревом – потеря металлоупругости неизбежна. При любых дефектах узел подлежит замене. После установки нового натяжителя проворачивайте коленвал вручную на 2-3 оборота перед запуском двигателя.

Измерение длины изделия для контроля износа

Для точной оценки степени износа натяжителя цепи производится замер длины его корпуса или штока в зависимости от конструкции. Этот параметр напрямую коррелирует с выработкой внутренних компонентов: пластин толкателя, пружинного механизма и гидравлического демпфера. Используется штангенциркуль или микрометр с погрешностью не более 0.1 мм для получения объективных данных.

Производители указывают в технической документации два критических значения: номинальный размер нового элемента и предельно допустимый показатель износа. Превышение максимального лимита свидетельствует о необратимой деградации детали, ведущей к некорректному натяжению цепи ГРМ и риску перескока зубьев. Замеры выполняются на чистой, сухой поверхности строго перпендикулярно оси измерения.

Этапы диагностики

1. Очистка измеряемой зоны от загрязнений металлической щёткой
2. Фиксация нулевой точки инструмента на базовой поверхности корпуса
3. Снятие трёх замеров в разных точках для исключения погрешности
4. Сравнение среднего значения с таблицей допусков производителя

Состояние	Допустимое удлинение	Действие
Норма	≤ 0.8% от номинала	Эксплуатация разрешена
Критично	0.9–1.2%	Замена в течение 500 км
Аварийно	> 1.2%	Немедленная замена

Особое внимание уделяется асимметричному износу, выявляемому при расхождении результатов замеров на разных участках элемента. Разница более 0.3 мм указывает на перекосы в работе системы, требующие дополнительной диагностики приводных роликов или направляющих. Игнорирование данного параметра приводит к ускоренному разрушению цепи даже при усреднённых показателях в пределах нормы.

Особенности конструкции натяжителей цепи Toyota

Основой большинства натяжителей Toyota является гидравлический механизм с плунжером. Масло из системы смазки двигателя через канал в корпусе поступает в полость за плунжером, создавая давление и выдвигая шток. Эта конструкция обеспечивает плавное, непрерывное и автоматическое натяжение цепи в процессе работы двигателя, компенсируя ее естественное растяжение.

Ключевой особенностью является наличие стопорного механизма (фиксатора) плунжера. При остановке двигателя давление масла падает, и без фиксатора плунжер мог бы втянуться, приводя к провисанию цепи и характерному стуку при последующем запуске. Фиксатор удерживает шток в выдвинутом положении, гарантируя правильное натяжение при старте.

Характерные элементы и принципы работы

Гидравлический демпфер внутри корпуса гасит резкие колебания цепи, снижая шум и ударные нагрузки. Обратный клапан (шариковый или пластинчатый) в канале подачи масла предотвращает самопроизвольное стекание масла из полости натяжителя при остановке мотора, помогая фиксатору удерживать давление.

• Материалы корпуса: Алюминиевые сплавы (легкость, теплоотвод) или высокопрочный пластик (снижение стоимости, веса).
• Система фиксации: Шариково-пружинный механизм или храповой фиксатор (распространен на более ранних моделях).
• Башмак (направляющая): Износостойкий композитный материал (часто армированный стекловолокном), скользящий по цепи. Имеет дугообразный профиль для оптимального контакта.

Элемент	Функция	Особенность Toyota
Плунжер со штоком	Создает усилие натяжения	Прецизионная обработка, канавки для удержания масляной пленки
Внутренняя пружина	Предварительное натяжение при запуске	Малый ход, дополняет гидравлику
Сальник/уплотнение	Герметизация масляной полости	Термостойкая резина, устойчивая к моторному маслу

Важным аспектом является зависимость работы натяжителя от давления масла. Низкий уровень масла, его чрезмерное разжижение или засорение масляного канала могут привести к недостаточному натяжению цепи и ускоренному износу. Конструкция Toyota минимизирует зазоры и оптимизирует путь масла для быстрого реагирования при запуске.

Специфика натяжителей цепи Volkswagen/Audi

Натяжители цепи в двигателях Volkswagen/Audi используют гидравлический принцип работы, где давление моторного масла автоматически регулирует натяжение цепи. Критически важным элементом конструкции является пластиковый толкатель с храповым механизмом, предотвращающим ослабление при падении давления (например, при холодном пуске). Ресурс таких узлов напрямую зависит от качества масла и своевременности его замены.

Типичными проблемами для натяжителей VAG считаются износ направляющих планок, разрушение пластиковых толкателей и заклинивание плунжерного механизма из-за загрязнений масла. Особое внимание уделяется моделям с двигателями TSI/TFSI серий EA888 Gen.1/Gen.2 (1.8/2.0 л) и некоторым дизельным силовым агрегатам, где преждевременный износ натяжителя часто приводит к перескакиванию цепи и катастрофическим последствиям для ГРМ.

Ключевые особенности обслуживания

• Диагностика: Характерные признаки неисправности – металлический стук при запуске, ошибки фазировки распредвалов (P000A, P0016), дребезжание в районе крышки ГРМ.
• Комплексная замена: Рекомендуется одновременная замена натяжителя, цепи, шестерен и направляющих. Использование оригинальных комплектующих (например, 06H109467 для EA888) – обязательное условие.
• Программная адаптация: После замены на некоторых моделях (Audi A4/A6, VW Tiguan/Passat B7) требуется сброс адаптаций ГРМ через диагностическое оборудование (VCDS/Odyssey).

Модель двигателя	Типичный ресурс натяжителя	Критичные последствия износа
EA888 Gen.1/Gen.2 (1.8/2.0 TSI)	80-120 тыс. км	Перескок цепи, удар клапанов о поршни
EA113 (2.0 TFSI)	120-150 тыс. км	Деформация клапанов, повреждение ГБЦ
EA855 (3.0 TFSI)	150+ тыс. км	Нарушение фаз газораспределения, снижение мощности

Производитель постоянно модернизирует конструкцию: актуальные версии (Gen.3/Gen.4 EA888) получили усиленный плунжер и керамические фиксаторы. Тем не менее, соблюдение регламента ТО – единственная гарантия предотвращения дорогостоящего ремонта.

Натяжители для цепей балансирных валов

Натяжители для цепей балансирных валов отвечают за поддержание оптимального натяжения цепи, передающей вращение между коленчатым валом и балансирными валами. Эти компоненты критически важны для компенсации вибраций двигателя, вызванных движением поршней и шатунов, особенно в рядных 4-цилиндровых и V-образных 6-цилиндровых силовых агрегатах.

Конструктивно натяжители балансирных цепей чаще всего выполняются в гидромеханическом исполнении. Они состоят из поршня, приводимого в действие давлением моторного масла, и пружины, создающей предварительное натяжение. Такая комбинация обеспечивает автоматическую адаптацию к износу цепи и температурным деформациям, минимизируя шум и предотвращая перескок звеньев.

Ключевые особенности и функции

Основные задачи данных натяжителей включают:

• Гашение резонансных колебаний цепи при изменении оборотов двигателя
• Автоматическая компенсация вытяжки цепи в процессе эксплуатации
• Снижение ударных нагрузок на зубья шестерён балансирных валов
• Предотвращение дисбаланса фаз газораспределения из-за проскальзывания цепи

Типичные признаки неисправности включают металлический стук в нижней части двигателя на холостых оборотах, вибрации рулевого колеса, а также ошибки датчиков положения коленвала/распредвалов из-за изменения синхронизации.

Тип привода	Ресурс	Критерии замены
Гидравлический	120-150 тыс. км	Стук, падение давления масла
Механический	Замена цепи	Износ храпового механизма

При замене цепи балансирных валов обязательна установка нового натяжителя и успокоителя. Игнорирование этого правила ведёт к ускоренному износу комплекта и риску обрыва цепи, что может вызвать катастрофические повреждения двигателя.

Перевод показателей износа в процент износа

Определение степени износа натяжителя цепи требует анализа конкретных измеряемых параметров. Основные показатели включают длину цепи, вытяжку пружины механизма натяжения, глубину выработки на направляющих башмаках или роликах, а также люфты в шарнирах системы. Каждый параметр сопоставляется с предельно допустимыми значениями, установленными производителем.

Для перевода в процент износа применяется формула: (Фактическое значение – Новое значение) / (Предельное значение – Новое значение) × 100%. Например, если новая пружина имеет длину 80 мм, а предельный размер при износе – 74 мм, то при текущем размере 76 мм износ составит: (76-80)/(74-80)×100% = (-4)/(-6)×100% ≈ 67%. Аналогичные расчеты выполняются для других компонентов.

Ключевые параметры и методика оценки

• Цепь ГРМ/привода: Замер длины на контрольном количестве звеньев. Превышение номинала на 2% обычно соответствует 100% износу.
• Пружина натяжителя: Уменьшение длины под нагрузкой или остаточная деформация. Сравнение с эталонными графиками жесткости.
• Направляющие элементы: Замер глубины борозд на башмаке/ролике штангенциркулем. Глубина >2 мм часто указывает на критичный износ (90-100%).

Компонент	Новый размер (мм)	Предельный размер (мм)	Текущий размер (мм)	Износ (%)
Цепь (10 звеньев)	128.0	131.0	129.5	50%
Пружина натяжителя	80.0	74.0	76.5	58%
Направляющий башмак	0.0 (выработка)	2.5	1.2	48%

Важно! Процент износа всегда определяется по наихудшему показателю среди всех компонентов системы. Если цепь изношена на 70%, а пружина – на 85%, общий износ системы принимается равным 85%. Механическая целостность натяжителя теряется при достижении любым элементом 90-100%.

Программы сброса адаптации после замены цепи ГРМ

После замены цепи ГРМ и натяжителя на современных автомобилях с электронным управлением двигателя часто требуется сброс адаптационных параметров фаз газораспределения. Это связано с тем, что блок управления двигателем (ЭБУ) хранит в памяти данные о степени износа старой цепи, корректируя момент впрыска и зажигания для компенсации её растяжения. Если не выполнить процедуру, ЭБУ продолжит использовать устаревшие калибровки, что приведёт к некорректной работе двигателя: повышенному расходу топлива, плавающим оборотам, ошибкам по несоответствию фаз (например, P0016, P0017) и даже аварийному режиму.

Сброс адаптации обнуляет накопленные значения износа цепи в памяти ЭБУ, позволяя системе заново "обучиться" под новый комплект ГРМ. Процедура выполняется только после успешной замены цепи, натяжителя и успокоителей, а также ручной проверки совпадения меток. Без этого сброс теряет смысл и может вызвать критический сбой.

Способы выполнения сброса

Для проведения операции применяются специализированные инструменты:

• Диагностические сканеры:
  • Профессиональные устройства (Launch, Autel, Delphi) с доступом к адаптациям ЭБУ двигателя.
  • Мультимарочные OBD2-адаптеры с ПО (DiagBox для PSA, VCDS для VAG, ISTA для BMW).
• Онлайн-сервисы: Подписки TechDoc, Bosch ESI, позволяющие выполнять сброс через облачные платформы при наличии совместимого оборудования.

Типовая последовательность действий в ПО:

1. Подключение сканера к OBD2-разъёму автомобиля.
2. Выбор раздела "ЭБУ двигателя" → "Адаптации" → "Функции обслуживания".
3. Активация пункта "Сброс адаптации цепи ГРМ" (название может отличаться: "Reset chain elongation", "Learn VVT position").
4. Подтверждение операции и выполнение цикла обучения на холостом ходу (2-3 минуты).

Важно: После сброса обязательна проверка текущих параметров:

Параметр	Нормальное значение	Признак ошибки
Угол распредвала	±5° от нуля	Отклонение >8°
Корректировка фаз	Стабильна (±3%)	Скачки >10%

При отсутствии специализированного оборудования некоторые модели (например, ряд BMW E90) позволяют выполнить "обучение" путём снятия клеммы АКБ на 15-30 минут, но этот метод ненадёжен и не поддерживается большинством производителей. После любой процедуры необходимо проверить отсутствие ошибок в памяти ЭБУ и провести тестовую поездку.

Контроль момента затяжки крепежных болтов

Соблюдение регламентированного момента затяжки резьбовых соединений критично для корректной работы натяжителя цепи. Недостаточное усилие приводит к самопроизвольному ослаблению болтов во время вибраций двигателя, вызывая люфт направляющих и ускоренный износ цепи. Чрезмерная затяжка провоцирует деформацию корпуса натяжителя, повреждение резьбы или срез крепежных элементов, что полностью выводит узел из строя.

Для точного контроля применяют динамометрические ключи с предустановленным значением, указанным производителем автомобиля (обычно в диапазоне 15–45 Н·м в зависимости от модели). Перед финальной затяжкой болты последовательно протягивают крест-накрест, исключая перекосы деталей. Обязательна замена одноразовых крепежей (например, с отрывной головкой) и обработка резьбы термостойким фиксатором, если это предусмотрено технической документацией.

Ключевые аспекты процедуры

Последовательность операций:

1. Очистка резьбовых отверстий от грязи и старого герметика
2. Ручная насадка болтов до упора (без перекоса)
3. Предварительная затяжка с усилием 30% от номинала
4. Окончательная протяжка динамометрическим ключом

Особое внимание уделяют:

• Калибровке инструмента перед работой
• Плавному наращиванию усилия без рывков
• Повторной проверке момента после пробега 500–1000 км

Тип соединения	Диапазон момента (Н·м)	Риски нарушения
Крепление корпуса к блоку цилиндров	40–45	Разгерметизация каналов смазки
Фиксация направляющей	15–25	Скол пластиковых элементов
Монтаж гидравлического толкателя	20–30	Заклинивание плунжера

Игнорирование требований к моменту затяжки сокращает ресурс натяжителя на 60–70%, провоцируя обрыв цепи и катастрофические повреждения ГРМ. Для составных конструкций (алюминиевый корпус со стальными втулками) обязателен контроль угла доворота после достижения базового момента.

Предупреждение поломки при обрыве цепи ГРМ

Обрыв цепи ГРМ приводит к катастрофическим последствиям: поршни сталкиваются с клапанами, деформируя их, повреждая шатуны и коленчатый вал. Ремонт в таком случае требует замены двигателя или его капитального восстановления, что сопоставимо со стоимостью подержанного автомобиля.

Ключевым элементом предотвращения обрыва является исправный натяжитель цепи. Он компенсирует естественное растяжение цепи и вибрации, поддерживая оптимальное натяжение. Отказ этого компонента – основная причина критического ослабления цепи и её соскакивания с шестерён распредвала и коленвала.

Как натяжитель защищает от катастрофы

• Постоянное давление: Плунжерный механизм с пружиной или гидравликой автоматически прижимает башмак/успокоитель к цепи, устраняя провисания.
• Компенсация износа: Система "выбирает" люфт, возникающий по мере вытягивания звеньев и износа зубьев шестерён.
• Снижение ударных нагрузок: Предотвращает резкие удары цепи об направляющие при изменении оборотов двигателя, минимизируя усталостные трещины металла.

Важно: Гидравлические натяжители зависят от давления моторного масла. Использование некондиционного масла, несвоевременная замена или засорение масляных каналов приводят к их недоработе. Механические (пружинные) системы менее зависимы, но подвержены износу и усталости металла.

Признак неисправности натяжителя	Возможное последствие для цепи ГРМ
Металлический стук/шуршание в районе привода ГРМ (особенно на холодную)	Ускоренный износ звеньев и зубьев шестерён из-за биения
Вибрация двигателя на холостых оборотах	Риск перескакивания цепи на несколько зубьев
Загорание ошибки датчика положения распредвала	Нарушение фаз газораспределения, критический износ

Производители строго регламентируют интервал замены цепи ГРМ и её комплектующих (натяжителя, успокоителей, башмака). Игнорирование этих сроков или установка неоригинальных деталей ненадлежащего качества резко повышает риск обрыва. Комплексная замена всей системы привода – единственная надёжная страховка от дорогостоящего ремонта.

Ресурс натяжителя при агрессивной эксплуатации

Агрессивный стиль вождения, характеризующийся резкими стартами, постоянной ездой на высоких оборотах двигателя, динамичными разгонами и торможениями, создает экстремальные нагрузки на всю цепь ГРМ и, в частности, на натяжитель. Ударные нагрузки на цепь многократно усиливаются, заставляя натяжитель работать на пределе своих возможностей для гашения возникающих колебаний и поддержания правильного натяжения.

Постоянные высокие обороты двигателя приводят к увеличению рабочей температуры в зоне расположения цепи ГРМ и натяжителя. Это ускоряет старение и деградацию масла, снижает его смазывающие свойства и повышает износ трущихся пар внутри натяжителя (плунжер-гильза, шестерни механизма). Дополнительными разрушающими факторами выступают вибрации при движении по бездорожью и эксплуатация в условиях экстремальных температур (как высоких, так и очень низких).

Последствия и сокращение срока службы

Комбинация этих факторов агрессивной эксплуатации приводит к значительно ускоренному износу критических компонентов натяжителя:

• Быстрый износ плунжера и его посадочного места: Повышенные ударные нагрузки и недостаточное смазывание приводят к задирам, увеличению зазоров и потере герметичности.
• Износ храпового механизма или зубчатой рейки: Постоянные рывки цепи увеличивают нагрузку на фиксирующие элементы, приводя к сколам зубьев или проскальзыванию храповика.
• Усталостное разрушение пружины: Постоянная работа на пределе ослабляет пружину, снижая ее усилие натяжения.
• Утечка масла через уплотнения: Высокие температуры и давление ускоряют деградацию сальников и уплотнительных колец.

Результатом становится катастрофическое сокращение ресурса натяжителя цепи. Если при спокойной эксплуатации качественный оригинальный натяжитель может служить 150-200 тыс. км и более (часто на протяжении всего срока службы цепи), то при агрессивной манере езды этот ресурс уменьшается в 2-3 раза, а иногда и больше. Натяжитель может выйти из строя уже через 60-80 тыс. км, а в особо тяжелых условиях – еще раньше.

Фактор эксплуатации	Влияние на ресурс натяжителя цепи
Резкие старты/торможения, высокие обороты	Сильные ударные нагрузки, перегрев, ускоренный износ плунжера и механизма фиксации.
Эксплуатация в экстремальных температурах (жара/мороз)	Деградация масла, потеря свойств резиновых уплотнений, изменение вязкости масла.
Постоянная езда с высокой нагрузкой (буксировка, горы)	Повышенное давление масла, длительная работа на высоких оборотах, перегрев.
Езда по бездорожью	Сильные вибрации, ударные нагрузки на подвеску двигателя/трансмиссии.
Несвоевременная замена масла	Загрязнение каналов подачи масла, абразивный износ, потеря смазывающих свойств.

Важно понимать: Выход из строя натяжителя при агрессивной эксплуатации часто происходит внезапно и приводит к критическому ослаблению натяжения цепи ГРМ. Это создает прямой риск перескока цепи, что влечет за собой тяжелейшие последствия для двигателя (встреча клапанов с поршнями). Поэтому для водителей, предпочитающих динамичный стиль, крайне важны:

1. Строгое соблюдение интервалов замены масла и использование масел высокого качества.
2. Регулярная диагностика состояния цепи ГРМ и натяжителя (прослушивание на предмет шумов, проверка натяжения).
3. Замена цепи ГРМ и всех сопутствующих компонентов (натяжитель, успокоители, башмак) значительно раньше регламентированных производителем сроков или пробега.
4. Предпочтение оригинальным (OEM) или качественным аналогам проверенных брендов при замене.

Хранение запасных натяжителей: правила

Соблюдение правил хранения запасных натяжителей цепи критично для сохранения их функциональности и предотвращения преждевременного износа. Неправильные условия могут привести к деформации пластиковых компонентов, коррозии металлических деталей или нарушению герметичности гидравлических элементов.

Основные требования включают контроль температуры, влажности и защиты от механических воздействий. Избегайте размещения вблизи источников тепла (батареи, печи) или под прямыми солнечными лучами, так как ультрафиолет и перегрев разрушают полимерные части и уплотнители.

Ключевые рекомендации

• Температурный режим: Оптимальный диапазон – от +5°C до +25°C. Резкие перепады вызывают конденсацию влаги внутри гидравлических механизмов.
• Влажность: Не превышайте 60%. Используйте влагопоглотители в сырых помещениях (подвалы, гаражи без отопления).
• Упаковка: Храните в заводской герметичной упаковке до момента установки. При её повреждении поместите натяжитель в плотный полиэтиленовый пакет с силикагелем.
• Положение: Гидравлические модели – строго вертикально (плунжером вверх) для предотвращения вытекания масла. Механические – в любом положении без нагрузки на корпус.

Фактор риска	Последствие нарушения	Мера профилактики
Вибрация	Деформация направляющих, ослабление пружин	Размещение на амортизирующих поверхностях (поролон, резина)
Агрессивные среды (бензин, масло, кислоты)	Разрушение резиновых уплотнений	Изоляция от химических веществ, использование закрытых шкафов
Сырость	Коррозия плунжера, заклинивание механизма	Регулярная проверка упаковки на целостность

Важно: Перед установкой натяжителя, хранившегося более 6 месяцев, проверьте плавность хода плунжера (для гидравлических версий) и отсутствие следов коррозии. Избегайте складирования в местах с риском падения тяжёлых предметов – удар может повредить корпус или внутренние компоненты.

Очистка корпуса от стружки перед заменой

Тщательная очистка посадочного места натяжителя цепи от металлической стружки и загрязнений – обязательный этап перед установкой новой детали. Остатки абразивных частиц приведут к некорректной работе механизма, ускоренному износу и повторному выходу из строя.

Используйте щётку с жёсткой синтетической щетиной и специализированный обезжириватель для удаления крупных фрагментов. Особое внимание уделите резьбовым отверстиям крепления и зоне контакта уплотнительного кольца – малейшие остатки стружки нарушат герметичность системы смазки.

Ключевые этапы обработки поверхности

1. Механическое удаление крупной стружки щёткой или сжатым воздухом (минимум 6 бар)
2. Обработка обезжиривающей жидкостью с помощью чистой ветоши без ворса
3. Повторная продувка воздухом для удаления остатков чистящего состава
4. Контроль гладкости поверхности пальцем в защитной перчатке

Тип загрязнения	Инструмент для удаления	Риски при игнорировании
Крупная металлическая стружка	Магнитный палец, пинцет	Задиры на штоке натяжителя
Мелкая абразивная пыль	Аэрозольный очиститель	Заклинивание гидравлического клапана
Остатки масляного налёта	Специальный обезжириватель	Снижение адгезии герметика

Важно: Никогда не используйте для финальной очистки тряпки, оставляющие волокна – микрочастицы ткани забьют масляные каналы. Применение абразивных паст или наждачной бумаги категорически запрещено – это нарушит плоскостность привалочной поверхности.

После очистки сразу установите новый натяжитель, предотвращая попадание пыли в открытый канал. Если монтаж откладывается – закрывайте отверстие чистой заглушкой или липкой лентой, специально предназначенной для ремонтных работ.

Использование манометра для диагностики системы натяжителя цепи

Гидравлические натяжители цепи напрямую зависят от давления моторного масла. Недостаточное давление в системе смазки приводит к некорректной работе натяжителя: цепь провисает, возникают ударные нагрузки, шум и риск перескока зубьев. Манометр позволяет точно измерить давление масла на холостом ходу и рабочих оборотах, исключая косвенные признаки неисправности.

Диагностика выполняется через штатное отверстие для датчика давления масла или специальный технологический порт. Важно использовать манометр с диапазоном 0-10 бар и соблюдать температуру масла 80-90°C для корректных показаний. Отклонение от нормы указывает на проблемы в контуре смазки либо износ самого натяжителя.

Порядок проверки и интерпретация результатов

После подключения манометра последовательно фиксируйте давление:

1. На прогретом двигателе (холостой ход): норма 1.5-2.5 бар
2. При 2000-2500 об/мин: норма 3.5-5.5 бар
3. При резком сбросе газа: кратковременное падение не ниже 1.2 бар

Симптом	Возможные причины
Давление ниже нормы на всех режимах	Износ маслонасоса, засорение фильтра, разжижение масла
Норма на холостом ходу, падение под нагрузкой	Заклинивание редукционного клапана, трещины в масляной магистрали
Скачкообразные показания	Завоздушивание системы, неисправность обратного клапана натяжителя

При нормальном давлении шум цепи свидетельствует о механической неисправности натяжителя: заклинивание плунжера, износ пружины или утечка в гидрополости. Важно: проверку дополняют контролем состояния успокоителей цепи и измерением её вытяжки щупом.

Лабораторный анализ масла при повторных отказах

При повторных отказах натяжителя цепи двигателя лабораторный анализ моторного масла становится критически важным диагностическим инструментом. Он позволяет выявить скрытые проблемы в системе смазки или механические дефекты, неочевидные при визуальном осмотре или стандартной диагностике. Исследование образца масла после отказа помогает установить первопричину, особенно если натяжитель был заменен ранее, но проблема рецидивировала.

Анализ фокусируется на выявлении специфических маркеров износа компонентов газораспределительного механизма и самой цепи. Высокая концентрация металлических частиц (особенно алюминия, железа или хрома) указывает на активное трение и разрушение деталей. Наличие продуктов износа подшипников скольжения натяжителя, задиров на направляющих или самой цепи отражается в химическом составе и физических свойствах масла. Также оценивается вязкость, уровень загрязнения топливом, сажей или антифризом, которые могут нарушить работу гидравлического контура натяжителя.

Ключевые параметры анализа и их интерпретация

Лабораторное заключение при повторных отказах натяжителя должно включать оценку следующих аспектов:

• Спектрометрический анализ металлов: Превышение норм по железу (Fe), алюминию (Al), хрому (Cr) сигнализирует об износе шестерен, втулок, корпуса натяжителя или цепи.
• Кремний (Si): Повышенное содержание указывает на абразивный износ из-за загрязнения пылью или герметиком, ведущий к заклиниванию плунжера.
• Вязкость и щелочное число (TBN): Снижение вязкости или TBN говорит о термическом разрушении масла или разжижении топливом, что ухудшает гидравлическое давление для натяжителя.
• Инфракрасная спектроскопия (FTIR): Выявляет окисление масла, наличие антифриза (гликоля) или топлива, которые разрушают смазывающие свойства.
• Анализ частиц (PQ-индекс): Количество и размер ферромагнитных частиц подтверждают механический износ компонентов ГРМ.

На основе данных анализа разрабатываются конкретные рекомендации:

1. Корректировка интервалов замены масла при выявлении его преждевременного старения.
2. Замена марки масла на рекомендованную вязкость или спецификацию (например, с улучшенными моющими свойствами).
3. Проверка системы вентиляции картера при обнаружении сажи или топлива в масле.
4. Диагностика системы охлаждения при следах гликоля.
5. Глубокая промывка масляной системы при высоком содержании кремния или шлама.

Сводная таблица взаимосвязи параметров масла и проблем натяжителя:

Параметр масла	Отклонение от нормы	Воздействие на натяжитель цепи
Fe, Al, Cr	Повышение	Износ плунжера, пружины, направляющих, разрушение цепи
Вязкость	Снижение	Недостаточное давление в гидроконтуре, ослабление натяжения
Кремний (Si)	Повышение	Абразивный износ трущихся пар, заклинивание
Гликоль / Топливо	Присутствие	Разрушение уплотнений, потеря смазывающих свойств
PQ-индекс	Высокий	Механическое разрушение деталей ГРМ, засорение каналов

Самодиагностика системы натяжения цепи через OBD-II

Для выполнения самодиагностики требуется наличие OBD-II сканера, совместимого с вашим автомобилем. Подключите устройство к диагностическому разъёму, обычно расположенному в районе рулевой колонки. После установки связи с ЭБУ двигателя перейдите в раздел считывания кодов неисправностей (DTC – Diagnostic Trouble Codes). Система натяжения цепи ГРМ часто связана с датчиками положения распредвалов и коленвала, поэтому ошибки этих компонентов могут косвенно указывать на проблемы цепи или натяжителя.

Обратите внимание на параметры реального времени в меню Live Data сканера. Ключевые показатели для мониторинга включают: угол опережения фаз газораспределения (Camshaft Position), рассогласование между распредвалом и коленвалом (Crankshaft-Camshaft Correlation), а также целевые/фактические значения регулировки цепи. Отклонения от нормы более чем на 3-5° часто сигнализируют о растяжении цепи или неисправности натяжителя.

Интерпретация кодов ошибок и параметров

Критические коды неисправностей, связанные с системой натяжения:

Код ошибки	Описание	Возможная причина
P0016	Несоответствие положения распредвала и коленвала (банк 1)	Растянутая цепь, заклинивание натяжителя
P0017	Несоответствие положения распредвала и коленвала (банк 2)	Износ успокоителей, низкое давление масла
P000A	Медленный отклик системы изменения фаз	Загрязнение гидронатяжителя, задиры в цепи

При анализе данных в реальном времени учитывайте:

• Стабильность показателей: "Прыгающие" значения угла опережения свидетельствуют о проскальзывании цепи
• Давление масла: Гидравлические натяжители требуют давления >1.5 бар на холостом ходу
• Температуру двигателя: Проверяйте параметры при прогретом моторе (85-95°C)

После устранения неисправности используйте функцию сброса адаптаций (если поддерживается сканером) для калибровки системы. Помните: коды типа P0340 (неисправность датчика распредвала) могут маскировать коренную проблему с натяжением цепи. При повторном возникновении ошибок после сброса обязателен визуальный осмотр через смотровое окно ГРМ или разборку.

Типичные ошибки при самостоятельной замене натяжителя цепи

Неправильная диагностика причины шума или стука в двигателе перед заменой. Многие владельцы сразу винят натяжитель, игнорируя другие потенциальные проблемы: износ самой цепи, шестерён ГРМ, направляющих или успокоителей. Это приводит к повторному разбору двигателя через короткое время после замены.

Пренебрежение очисткой посадочного места и масляных каналов. Грязь, металлическая стружка или старые уплотнительные кольца, оставленные в гнезде натяжителя или маслоподающей магистрали, нарушают подачу масла. Без необходимого давления гидравлический натяжитель не сможет корректно функционировать, что вызовет ускоренный износ цепи.

Критические технологические нарушения

• Установка без предварительной прокачки (для гидравлических моделей). Если не выдержать натяжитель в моторном масле и не удалить воздух из системы, он не создаст требуемое давление сразу после запуска, приводя к перескоку цепи.
• Неправильная фиксация механизма при монтаже. Ослабленные крепёжные болты или перекос корпуса нарушают соосность с цепью, провоцируя локальный перегрев и заклинивание плунжера.
• Игнорирование момента затяжки. Применение ударного инструмента или недостаточное усилие при закручивании болтов вызывает деформацию корпуса, утечки масла или разрушение резьбовых соединений.

Отказ от замены сопутствующих компонентов – частая экономия "в минус". Установка нового натяжителя на изношенную цепь, повреждённые башмаки или успокоители бесполезна: ресурс системы определяется самым слабым звеном. Механические натяжители требуют точной регулировки шага цепи после монтажа – отклонение от спецификации производителя гарантирует дребезжание или перетяжку.

Ошибка	Последствие	Профилактика
Нарушение меток ГРМ при снятии	Сдвиг фаз газораспределения, потеря мощности, удар поршней по клапанам	Фиксация коленвала/распредвалов стопорами перед демонтажем
Использование герметика вместо прокладки	Закупорка масляных каналов, недостаточное давление в натяжителе	Обязательная замена заводской прокладки, очистка привалочных плоскостей

Попытки "оживить" старый натяжитель путём промывки или механической доработки плунжера категорически недопустимы. Микротрещины в корпусе и износ внутренних поверхностей необратимы, а самодельные регулировки нарушают расчётную жёсткость системы, создавая риск обрыва цепи на высоких оборотах.

Критерии выбора между ремонтом и заменой

При возникновении проблем с натяжителем цепи ГРМ автовладелец сталкивается с дилеммой: отремонтировать узел или полностью его заменить. Это решение требует взвешенного подхода, учитывающего технические и экономические факторы.

Качество диагностики играет ключевую роль – необходимо точно определить характер неисправности (износ плунжера, поломка пружины, утечка масла). От этого зависит принципиальная возможность восстановления работоспособности детали без замены.

Факторы, определяющие выбор

• Степень износа: Незначительные дефекты (например, заклинивание штока из-за загрязнений) часто устраняются чисткой. Глубокие повреждения корпуса или критические трещины требуют замены.
• Конструкция натяжителя: Некоторые модели имеют неразборный корпус или отсутствующие в продаже ремкомплекты, делая ремонт невозможным.
• Пробег и ресурс: При большом пробеге двигателя (свыше 150-200 тыс. км) целесообразна замена даже при частичной работоспособности детали из-за общего износа сопряженных элементов.

Экономическая целесообразность – важнейший критерий. Сравнивается стоимость:

1. Ремонтного комплекта (сальники, пружины, уплотнители) и работ по восстановлению.
2. Нового оригинального или качественного аналогового натяжителя.
3. Потенциальных затрат на повторный ремонт при неудачном восстановлении.

Риски при ремонте включают сложность обеспечения заводской точности сборки и вероятность скрытых дефектов. Некачественное восстановление может привести к:

• Прыжкам цепи ГРМ
• Повышенному шуму
• Катастрофическому обрыву цепи с повреждением клапанов и поршней

Принимая решение, ориентируйтесь на рекомендации производителя автомобиля, отзывы о конкретной модели натяжителя и квалификацию мастерской. Помните: натяжитель цепи – критичный элемент, чья неисправность способна вывести из строя двигатель.

Документирование работ при сервисном обслуживании

Фиксация данных при замене натяжителя цепи обязательна для гарантийных обязательств и отслеживания истории обслуживания. В сервисный лист вносятся исходные параметры: пробег, модель натяжителя, состояние цепи и сопутствующих компонентов перед вмешательством.

Документация подтверждает соответствие работ регламентам производителя и использование оригинальных/сертифицированных запчастей. Это исключает спорные ситуации при рекламациях и обеспечивает преемственность при последующих визитах в сервис.

Обязательные элементы фиксации работ

Параметр	Содержание данных
Идентификация авто	VIN, модель, год выпуска, текущий пробег
Демонтированный узел	Производитель натяжителя, артикул, выявленные дефекты (износ плунжера, утечка масла)
Установленные компоненты	Артикулы новой цепи, натяжителя, башмака, сальников
Технологические нюансы	Момент затяжки крепежа, использование фиксаторов резьбы, параметры регулировки
Контрольные замеры	Длина цепи, усилие натяжения после запуска двигателя

К отчету прилагаются фотоотчеты по ключевым этапам: положение меток ГРМ до/после вмешательства, состояние старых компонентов, маркировка новых запчастей в упаковке. Электронная копия акта хранится в базе СТО, бумажный вариант передается клиенту с подписью мастера и печатью сервиса.

Отдельно регистрируются отклонения от стандартного регламента: применение адаптеров для нештатных двигателей, доработка посадочных мест, использование временных решений. Эти данные вносятся в раздел "Особые отметки" и согласуются с владельцем автомобиля до начала работ.

Список источников

При подготовке материалов о натяжителях цепи ГРМ использовались специализированные технические ресурсы и профильная литература. Эти устройства критически важны для синхронизации работы двигателя и предотвращения сбоев в газораспределительном механизме.

Для детального изучения конструкции, принципа работы и диагностики натяжителей рекомендованы следующие авторитетные источники информации:

• Производители автокомпонентов: Технические каталоги и документация компаний INA, Litens, Gates
• Сервисные руководства: Официальные мануалы по ремонту двигателей от Volkswagen, Toyota, GM
• Учебные пособия: "Конструкция автомобильных двигателей" Раймпеля Ю., "Системы газораспределения ДВС" Луканина В.Н.
• Профильные издания: Журналы "Авторемонт", "За рулём", "Автомобильная промышленность"
• Технические стандарты: ГОСТ Р 54120-2010 о методах испытаний цепных приводов ГРМ
• Отраслевые ресурсы: Базы данных TSB (Technical Service Bulletins), материалы SAE International

Видео: Натяжитель цепи ГРМ Альфа


• Секреты новой Toyota Tundra - что ждать?

• Шины Dunlop Grandtrek AT3 - обзор и отзывы

• Урал 43203 - легендарная мощь и надёжность
