Не работает панель приборов ВАЗ 2114 - причины и способы ремонта

Статья обновлена: 18.08.2025

Полный или частичный отказ панели приборов на ВАЗ 2114 – распространённая проблема, способная парализовать контроль над ключевыми параметрами автомобиля.

Исчезновение показаний спидометра, тахометра, индикаторов уровня топлива и температуры двигателя не только нарушает комфорт, но и создаёт реальную опасность на дороге.

Поиск причины требует системного подхода: от банальных предохранителей и окисленных контактов до неисправностей датчиков и сложных электронных сбоев.

Точная диагностика и знание типичных "болевых точек" модели позволяют восстановить работоспособность "приборки" с минимальными затратами.

Тестирование предохранителя F18 (15А) в монтажном блоке

Локализуйте монтажный блок в салоне автомобиля (под панелью со стороны водителя). Снимите защитную крышку, найдите предохранитель F18 номиналом 15А, ориентируясь по схеме на внутренней стороне крышки или технической документации. Этот предохранитель отвечает за питание комбинации приборов, подсветки и контрольных ламп.

Извлеките предохранитель специальным пластиковым пинцетом, расположенным в монтажном блоке. Визуально осмотрите металлическую плавкую перемычку на предмет обрыва или потемнения корпуса. Даже микротрещина свидетельствует о выходе из строя.

Методы диагностики

Для точной проверки выполните следующие действия:

Установите мультиметр в режим измерения сопротивления (Ω)
Приложите щупы к металлическим контактам предохранителя
Исправный элемент покажет значение близкое к 0 Ом
Показание "OL" или "1" (бесконечность) подтверждает перегорание

Альтернативная проверка тестером:

Включите зажигание без запуска двигателя
Подсоедините тестовую лампу к "массе" кузова
Поочередно коснитесь контактов гнезда F18 в монтажном блоке
Свечение на одном контакте подтверждает наличие питания
Отсутствие свечения на обоих контактах требует проверки цепи до предохранителя

При замене используйте строго предохранитель на 15А. Установка большего номинала вызовет повреждение электропроводки. Если новый предохранитель мгновенно перегорает, ищите короткое замыкание в цепи приборной панели.

Осмотр целостности предохранителя F9 (10А)

Предохранитель F9 (10А) в монтажном блоке ВАЗ 2114 отвечает за защиту цепи питания приборной панели. Его перегорание – частая причина полного отказа комбинации приборов. Неисправность проявляется как внезапное отключение всей панели без предупреждающих признаков.

Для диагностики отключите зажигание и откройте крышку монтажного блока, расположенного слева от рулевой колонки. Найдите предохранитель F9 (обычно в нижнем ряду, 9-й по счету, но сверьтесь со схемой на крышке блока). Аккуратно извлеките его специальным пинцетом из гнезда или пальцами.

Проверка состояния и замена

Визуально осмотрите плавкую вставку внутри прозрачного корпуса предохранителя:

Целая вставка: Металлическая полоса соединяет оба контакта без разрывов.
Перегоревшая вставка: Виден обрыв нити, почернение или оплавление пластика.

При обнаружении обрыва:

Возьмите новый предохранитель ТОЧНО на 10А (маркировка 10).
Установите его в гнездо F9 до щелчка.
Включите зажигание для проверки работы панели.

Важно! Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи. Проверьте:

Целостность проводов к панели приборов
Отсутствие окислов в разъемах комбинации
Исправность датчиков уровня топлива и температуры

Контроль напряжения на клеммах предохранителей

Проверка напряжения на клеммах предохранителей – критический этап диагностики неисправной панели приборов. Напряжение должно присутствовать на обеих клеммах каждого предохранителя, отвечающего за работу приборной панели (обычно F1, F3, F6 в монтажном блоке). Если на одной из клемм напряжение отсутствует, это указывает на обрыв цепи или окисление контактов.

Для точной проверки используйте мультиметр в режиме вольтметра. Подключите черный щуп к "массе" автомобиля (кузов или минус АКБ), а красный – последовательно к металлическим контактам на верхней части предохранителя. Нормальное значение – 12±0.5 В при включенном зажигании.

Типовые проблемы и решения

Распространенные причины отсутствия напряжения:

Окисление контактов в монтажном блоке – зачистите клеммы наждачной бумагой или специальной жидкостью.
Деформация гнезд предохранителя – аккуратно подогните усики разъема пассатижами.
Обрыв проводов за монтажным блоком – прозвоните цепь тестером от предохранителя до ЭБУ.

Предохранитель	Назначение	Норма напряжения (В)
F1 (10А)	Питание контроллера панели приборов	12±0.5
F3 (10А)	Цепи зажигания, датчики	12±0.5
F6 (7.5А)	Подсветка приборов	12±0.5

Важно: перед проверкой убедитесь в исправности самого предохранителя – замените его на заведомо рабочий даже при визуально целой нити накала.

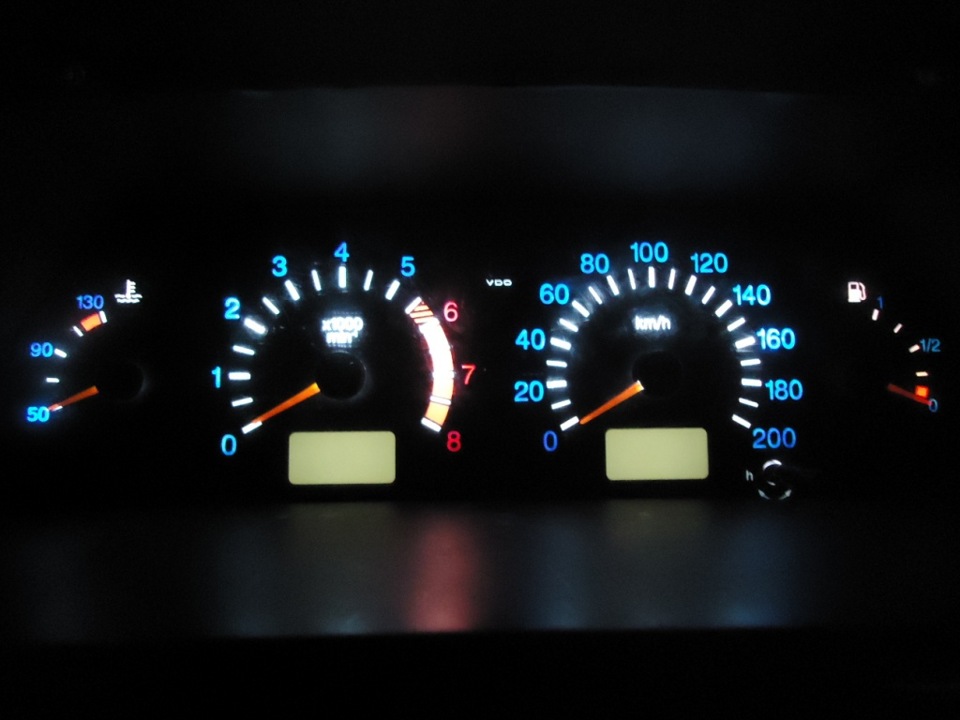

Проверка реле включения ламп подсветки панели

Реле К6 в монтажном блоке отвечает за подачу напряжения на лампы подсветки панели приборов. При его неисправности подсветка не включается даже при активации габаритов или ближнего света. Основные причины отказов: окисление контактов, износ внутренних элементов или нарушение целостности обмотки.

Для диагностики потребуется мультиметр и заведомо исправное реле-донор (аналогичное по маркировке). Работы выполняются при выключенном зажигании. Монтажный блок расположен в подкапотном пространстве возле левой стойки.

Пошаговая инструкция проверки

Извлеките реле К6 из монтажного блока, отжав фиксатор.
Визуально осмотрите контакты на реле и в посадочном гнезде. Удалите окислы или загрязнения.
Прозвоните обмотку реле мультиметром:
- Подключите щупы к контактам 85 и 86.
- Нормальное сопротивление: 70-90 Ом. Отсутствие показаний указывает на обрыв обмотки.
Проверьте силовую цепь:
- Подайте +12В на контакт 85, −12В на контакт 86.
- Замерьте сопротивление между контактами 30 и 87. В исправном состоянии: 0-2 Ом.
Установите реле-донор в гнездо К6. Включите зажигание и активируйте габариты. Рабочая подсветка подтвердит неисправность старого реле.

Распиновка реле подсветки (тип 90.3747)

Контакт	Назначение	Проверка напряжения
30	Постоянное +12В от АКБ	+12В при любом положении ключа
85	Управляющий «−» от выключателя света	−12В при включенных габаритах
86	Управляющий «+» через предохранитель F4 (10А)	+12В при включенном зажигании
87	Выход на лампы подсветки	+12В при срабатывании реле

Если реле исправно, но подсветка не работает, проверьте напряжение на контакте 87 при включенном свете. Отсутствие +12В указывает на обрыв в цепи между реле и лампами. Также осмотрите предохранитель F4 в салонном блоке.

Диагностика реле зажигания (контакты 30 и 87)

Контакты 30 и 87 реле зажигания отвечают за коммутацию силовой цепи питания приборной панели ВАЗ 2114. Контакт 30 получает постоянное "+" напряжение от аккумулятора, а контакт 87 передает его к приборам после включения зажигания. Неисправность этой пары контактов приводит к отсутствию питания на панели.

Отказ может проявляться как полным "молчанием" приборов, так и хаотичным отключением во время движения. Основные причины: подгорание контактных пластин, физический износ, нарушение пайки внутри корпуса реле или коррозия на клеммах колодки.

Порядок проверки контактов 30/87

Выполните диагностику по шагам:

Снимите реле зажигания (обычно К3 в монтажном блоке).
Осмотрите контакты 30 и 87 на колодке блока: убедитесь в отсутствии окислов, следов перегрева или деформации.
Проверьте мультиметром в режиме прозвонки:
- При выключенном реле: между 30 и 87 должно быть бесконечное сопротивление (разомкнутая цепь)
- При подаче 12V на управляющие контакты (85 и 86): между 30 и 87 должно быть 0-2 Ома (короткое замыкание)
Если контакты не замыкаются под напряжением или имеют сопротивление >5 Ом – реле неисправно.

Дополнительно проверьте напряжение на колодке при включенном зажигании:

Контакт	Ожидаемое напряжение	Отклонение
30 (без реле)	12V постоянно	Обрыв провода, сгорел F3
87 (с реле)	12V при зажигании	Неисправность реле

При обнаружении плохого контакта внутри реле – замените его. Если проблема в колодке, зачистите клеммы или восстановите пайку проводов. Всегда проверяйте предохранитель F3 перед установкой нового реле.

Проверка исправности реле стартера

Реле стартера управляет подачей тока на втягивающее устройство стартера и косвенно влияет на работу панели приборов через цепь зажигания. При его неисправности стартер не срабатывает, а на приборной панели могут отсутствовать индикаторы при повороте ключа.

Локализуется реле в монтажном блоке под капотом (обычно позиция К3 или К9 в зависимости от года выпуска). Для проверки снимите реле и визуально оцените состояние контактов и корпуса: следы оплавления, трещины или окисление указывают на необходимость замены.

Алгоритм диагностики реле

Отключите минусовую клемму аккумулятора
Извлеките реле стартера из блока предохранителей
Подайте напряжение 12В от АКБ на управляющие контакты (85 и 86)
Прозвоните мультиметром силовые контакты (30 и 87):

Состояние	Норма	Неисправность
Без подачи напряжения	Разомкнуты (бесконечное сопротивление)	Короткое замыкание
При подаче 12В	Замкнуты (0-0.5 Ом)	Обрыв или высокое сопротивление

Замена производится на аналогичное реле с маркировкой 90.3747 или 111.3747. После установки проверьте реакцию панели приборов при включении зажигания и запуск двигателя. Убедитесь в отсутствии искрения в блоке предохранителей при работе стартера.

Тест массового провода под торпедой

Массовый провод (GND) под торпедой – ключевая точка заземления для приборной панели. Коррозия или ослабление контакта в этом узле – частая причина полного отказа щитка приборов. Для диагностики потребуется мультиметр и доступ к разъёму панели.

Снимите защитный кожух под рулевой колонкой, чтобы получить доступ к жгуту проводов. Найдите чёрный массовый провод (обычно сечением 2.5-4 мм²), идущий от кузова к разъёму приборной панели. Очистите место контакта на кузове от грязи и окислов металлической щёткой.

Проверка мультиметром

Действуйте по шагам:

Переведите мультиметр в режим замера сопротивления (Ω).
Один щуп приложите к оголённой части массового провода под торпедой.
Второй щуп подключите к «минусу» АКБ или неокрашенной металлической детали кузова в моторном отсеке.

Оценка результатов:

Показания прибора	Диагностика	Решение
0.1–0.5 Ом	Контакт исправен	Искать другую неисправность
Более 1 Ом	Плохое заземление	Зачистить контакт, протянуть клемму
Обрыв (∞)	Разрыв провода	Заменить провод, восстановить соединение

При высоком сопротивлении снимите клемму с кузова, зачистите точки контакта до блеска металла, обработайте токопроводящей смазкой и надёжно затяните крепёж. После ремонта повторите замер – сопротивление должно быть близко к нулю.

Поиск плохого контакта на кузовной массе

Плохой контакт "массы" на кузове – частая причина неисправности приборной панели ВАЗ 2114. Кузов автомобиля используется как общий проводник ("минус") для большинства электроцепей, включая питание приборов. Коррозия, грязь, ослабление крепления или повреждение точек подключения массы нарушают цепь, приводя к полному или частичному отказу приборов, хаотичным показаниям или мерцанию подсветки.

Для диагностики необходимо проверить основные точки подключения массы, обеспечивающие работу приборной панели. Ключевыми местами являются соединения возле аккумулятора, на кузове под панелью приборов, на двигателе и коробке передач. Ослабление, окисление или разрушение контактов в этих узлах напрямую влияет на стабильность питания и "земли" для приборки.

Основные точки проверки массы и порядок действий

Минусовая клемма аккумулятора:
- Отсоедините клемму, очистите контактные поверхности аккумулятора и наконечника провода от окислов.
- Проверьте надежность крепления наконечника к проводу (часто ломается или окисляется под оплеткой).
- Зачистите точку крепления массового провода к кузову возле аккумулятора (обычно под бачком омывателя) до чистого металла, обработайте защитной смазкой и надежно затяните.
Масса под панелью приборов:
- Снимите защитный кожух под рулевой колонкой.
- Найдите точки крепления пучков проводов к кузову (часто расположены на центральном тоннеле или каркасе панели).
- Открутите болты/гайки крепления массовых шин или "лепестков", зачистите контакты кузова и клемм до блеска, затяните крепеж.
Дополнительные точки:
- Масса двигателя: Проверьте толстый провод от "минуса" АКБ к двигателю и контакт на блоке цилиндров.
- Масса коробки передач: Осмотрите провод, соединяющий КПП с кузовом (обычно возле аккумулятора или на лонжероне).
- Масса ЭБУ: Убедитесь в надежности контактов массы блока управления (обычно прикручен к кузову под торпедой).

Важно: После восстановления всех контактов массы проверьте работу приборной панели. Если проблема сохраняется, используйте мультиметр для прозвонки целостности цепи "массы" между кузовом и минусовой клеммой приборки. Надежный контакт в точках заземления – критичное условие стабильной работы электрооборудования.

Плохой контакт на клемме массы возле аккумулятора – частая причина отказа приборной панели ВАЗ 2114. Эта точка обеспечивает общий минусовой контакт для многих электронных систем автомобиля, включая ЭБУ и комбинацию приборов.

Окисление, коррозия или ослабление крепления клеммы нарушают цепь, лишая панель стабильного питания. Особенно критично это проявляется при старте двигателя, когда возникают просадки напряжения.

Проверка клеммы массы возле аккумулятора

Поиск и диагностика проблемы

Клемма массы прикреплена к кузову автомобиля в районе аккумуляторной батареи, обычно под пластиковой накладкой правого брызговика. Для проверки выполните следующие действия:

Отсоедините минусовую клемму от аккумулятора для безопасности.
Снимите защитный резиновый колпачок с клеммы массы.
Визуально оцените состояние:
- Наличие белого или зеленого окисного налета на металле.
- Ржавчину на болте крепления или шайбе.
- Люфт или свободный ход клеммы при попытке пошевелить рукой.
Проверьте затяжку болта крепления – он должен быть надежно зафиксирован.

Признаки проблемной массы:

Симптом	Причина
Панель гаснет при запуске двигателя	Просадка напряжения из-за плохого контакта
Стрелки скачут или показывают неверные значения	Нестабильное питание датчиков
Пропадание подсветки	Нарушение цепи минуса

Восстановление контакта

Для устранения неисправности:

Открутите болт крепления массы с помощью ключа на 10.
Снимите клемму и зачистите контактные поверхности:
- Клемму – металлической щеткой или наждачной бумагой.
- Место крепления на кузове – до чистого металла.
Обезжирьте контакты уайт-спиритом или бензином.
Установите клемму на место и затяните болт с усилием 8-10 Н·м.
Обработайте соединение литолом или специальной смазкой для клемм.
Наденьте защитный колпачок.

После восстановления контакта подключите аккумулятор и проверьте работу приборов. Надежное соединение массы часто полностью решает проблему с панелью.

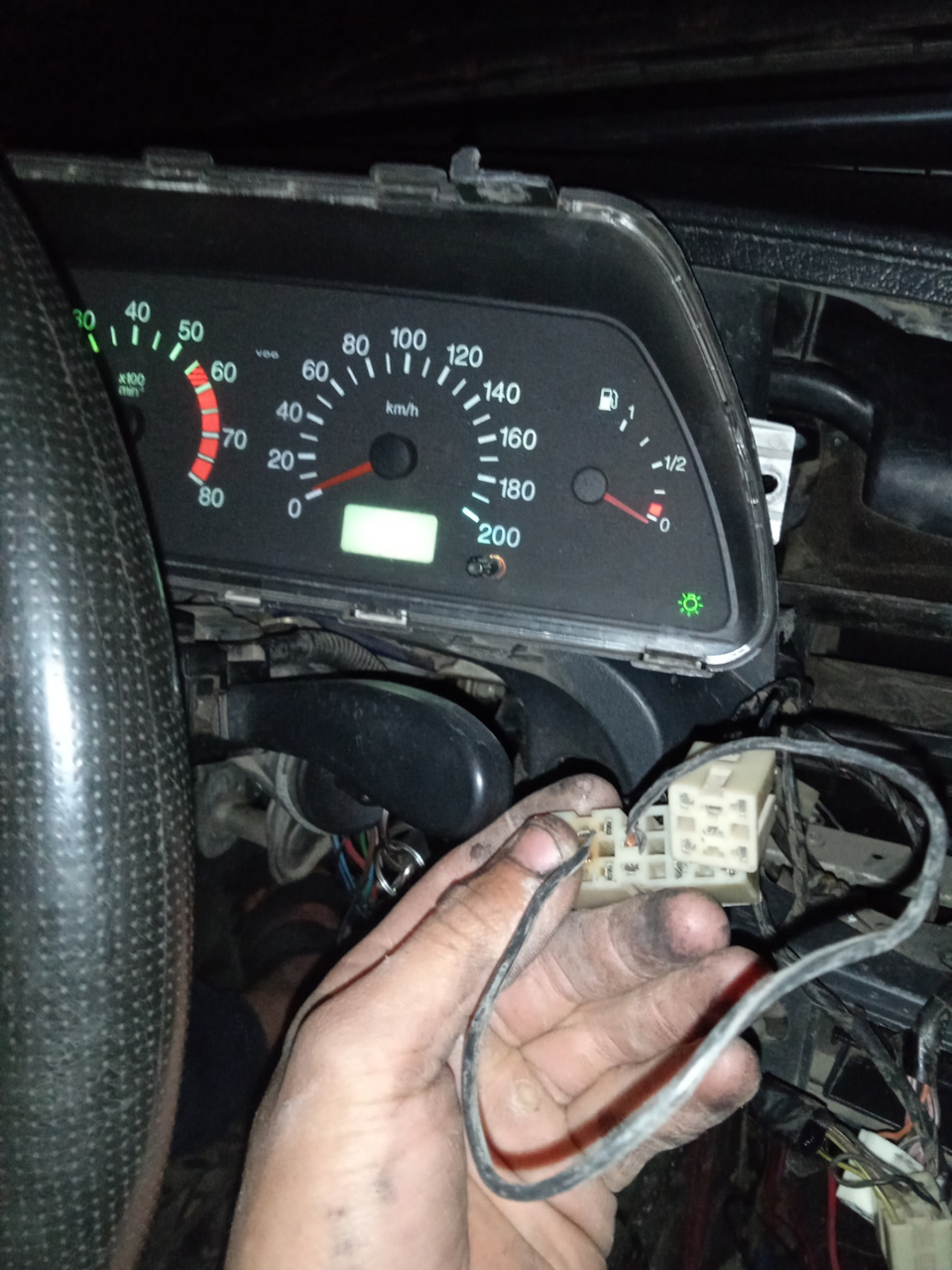

Визуальный осмотр разъемов за панелью приборов

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Снимите декоративную накладку панели приборов, открутив крепежные винты и аккуратно поддев пластиковый кожух по периметру плоской отверткой.

Демонтируйте панель приборов, отсоединив все крепления. Обеспечьте свободный доступ к задней части щитка и жгуту проводов. Основное внимание уделите двум крупным разъемам – белому и черному, через которые реализовано подключение электроники.

Ключевые этапы проверки

Основные проблемы, выявляемые при осмотре:

Окисление контактов – белый или зеленоватый налет на металлических поверхностях
Нарушение геометрии – погнутые или вдавленные штырьки в колодках
Загрязнения – скопление пыли, следы влаги внутри разъемов
Люфт соединения – неплотная посадка фиксаторов, разболтанные элементы
Механические повреждения – трещины в пластике корпуса, переломы проводов у основания

Порядок диагностики:

Визуально оцените целостность корпусов разъемов и изоляции проводов
Отсоедините колодки, нажав на фиксаторы язычков
Осмотрите контактные группы с помощью фонарика
Проверьте плотность посадки штекеров при повторном подключении
Протестируйте работу приборов после сборки

Методы устранения неисправностей:

Проблема	Решение
Окисление	Очистка контактов ластиком или щеткой со спиртом
Деформация штырьков	Аккуратное выпрямление тонкой отверткой
Загрязнения	Продувка сжатым воздухом, обработка контактов WD-40
Разболтанные соединения	Подтягивание лепестков фиксатора пассатижами
Обрыв проводки	Замена поврежденного участка жгута с пайкой

После обработки нанесите на контакты токопроводящую смазку для предотвращения коррозии. Убедитесь в четкой фиксации разъемов при обратной сборке – должен быть слышен характерный щелчок замков.

Тестирование проводки на обрыв мультиметром

При подозрении на обрыв проводки панели приборов ВАЗ 2114 мультиметр становится ключевым инструментом диагностики. Он позволяет точно определить участок цепи с потерей контакта, что невозможно выявить визуальным осмотром изоляции.

Перед началом измерений подготовьте мультиметр: переключите в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω, диапазон 200 Ом). Обязательно отсоедините минусовую клемму аккумулятора для безопасности и снимите защитные кожухи с диагностируемых жгутов.

Последовательность проверки

Этапы тестирования:

Выявите проблемный участок цепи по электросхеме конкретного узла (например, подсветка или датчик уровня топлива).
Подключите один щуп мультиметра к контакту разъёма панели приборов, второй – к соответствующему контакту датчика/предохранителя/массе (в зависимости от цепи).
При прозвонке: звуковой сигнал (или показание "0" Ом) означает целостность провода. Отсутствие сигнала (или "1" / "OL") подтверждает обрыв.

Критические точки для проверки:

Колодка соединения под рулевой колонкой – частый источник окисления и потери контакта.
Участки возле гофр жгутов на дверных стойках – перетирание проводов.
Разъёмы датчиков (скорости, уровня топлива) – коррозия контактов.

Таблица типовых значений:

Цепь подсветки	~0-5 Ом	Звуковая прозвонка
Сигнал датчика топлива	~0-50 Ом	Сравнение со схемой
"Масса" (кузов)	0 Ом	Обязательная прозвонка

При обнаружении обрыва замените повреждённый провод с запасом длины, используя термоусадку для изоляции. После ремонта повторно прозвоните цепь перед подключением аккумулятора.

Поиск перетертых проводов под рулевой колонкой

Проводка в зоне рулевой колонки постоянно подвергается механическим нагрузкам из-за вращения руля при управлении автомобилем. Со временем изоляция проводов истирается о металлические кромки или фиксаторы, что приводит к коротким замыканиям или обрывам цепи. Особенно часто страдают жгуты, проходящие через комбинацию замка зажигания и блок подрулевых переключателей.

Для диагностики снимите пластиковые кожухи колонки, отсоединив крепежные винты. Тщательно осмотрите все пучки проводов, уделяя внимание участкам контакта с подвижными элементами и острым граням кузовных деталей. Используйте фонарь для выявления малозаметных повреждений.

Ключевые этапы проверки

Визуальный контроль: Ищите потертости изоляции, вмятины, порезы или оплавленные участки.
Тестирование мультиметром:
- В режиме "прозвонки" проверьте целостность проводов к приборной панели
- Замерьте сопротивление между жилами на предмет КЗ
Механическая проверка: Аккуратно пошевелите жгуты при включенном зажигании – неисправность может проявляться при движении руля.

Критичные провода, которые следует проверить в первую очередь:

Цвет провода	Назначение
Оранжевый	Питание приборной панели (+12V после замка зажигания)
Коричневый	"Масса" (GND) для щитка приборов
Синий с черной полосой	Сигнал датчика уровня топлива
Серый с красной полосой	Датчик температуры охлаждающей жидкости

При обнаружении повреждений зачистите концы проводов, соедините их пайкой с термоусадкой или обжимными гильзами. Обязательно зафиксируйте жгут пластиковыми хомутами, исключив контакт с подвижными частями. Если повреждения масштабны – замените весь участок проводки.

Диагностика короткого замыкания в жгуте

Короткое замыкание в жгуте проводов панели приборов ВАЗ 2114 вызывает перегорание предохранителей, хаотичные показания датчиков или полное отключение приборов. Проблема часто возникает из-за перетирания изоляции о металлические кромки кузова, особенно в районе крепления педального узла или за торпедой.

Для локализации повреждения отключите массу аккумулятора и снимите защитную обшивку под рулевой колонкой. Визуально проверьте жгут на наличие потертостей, оплавлений или оголенных проводов, уделяя внимание зонам перегибов и точкам контакта с кузовом.

Порядок прозвонки мультиметром

Отсоедините разъемы от комбинации приборов и ЭБУ.
Переведите мультиметр в режим прозвонки.
Проверьте цепи на КЗ:
- Щуп «+» к подозрительному проводу, «−» к кузову авто
- При звуковом сигнале – замыкание на массу
Сравните сопротивление соседних проводов в жгуте (менее 50 Ом указывает на КЗ между жилами).

Признак КЗ	Уязвимое место
Не работают указатели топлива и температуры	Жгут за блоком предохранителей
Мигает подсветка, гаснут лампы	Участок возле замка зажигания
Срабатывает предохранитель F5 (10А)	Колодка под торпедой возле ног водителя

Обнаруженные поврежденные провода замените отрезками с аналогичным сечением, используя термоусадку. При множественных дефектах рекомендована замена всего жгута. После ремонта обязательно проверьте работу всех приборов перед сборкой панели.

Проверка исправности замка зажигания (контактная группа)

Контактная группа замка зажигания непосредственно отвечает за подачу напряжения на приборную панель при повороте ключа. Износ или подгорание контактов внутри группы нарушает цепь питания, что приводит к полному или частичному отказу приборов. Эта неисправность особенно характерна для автомобилей с пробегом свыше 100 000 км.

Типичные признаки неисправности включают: отсутствие реакции панели при включении зажигания, периодическое "пропадание" показаний во время движения, необходимость шевелить ключом для появления индикации. Параллельно могут наблюдаться проблемы с работой стеклоочистителей, указателей поворотов или ближнего света.

Диагностика и замена контактной группы

Проверка выполняется в следующем порядке:

Отсоедините минусовую клемму аккумулятора
Снимите пластиковый кожух рулевой колонки
Отключите разъемы от замка зажигания
Извлеките контактную группу, отжав фиксаторы

Критические точки для проверки:

Элемент	Метод диагностики	Признак неисправности
Основные контакты	Визуальный осмотр	Потемнение, эрозия или оплавление
Пластиковый корпус	Визуальный осмотр	Деформация от перегрева, трещины
Целостность цепи	Прозвон мультиметром	Отсутствие контакта в положении "Зажигание"

При обнаружении повреждений контактную группу необходимо заменить. Установите новую деталь, соблюдая ориентацию разъемов. Перед сборкой смажьте механизм замка графитовой смазкой. После подключения аккумулятора проверьте работу панели приборов во всех положениях ключа.

Тестирование напряжения на контактах замка зажигания

Если предохранители и контакт массы в норме, следующим логичным шагом является проверка наличия напряжения на самом замке зажигания, так как именно через него подается питание на основные цепи автомобиля, включая панель приборов. Отсутствие или недостаточное напряжение на соответствующих контактах замка при включении зажигания напрямую влияет на работу приборов.

Для диагностики потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV, диапазон 20V). Необходимо получить доступ к задней части замка зажигания, где подключен его электрический разъем. Перед началом измерений обязательно отсоедините минусовую клемму аккумулятора для безопасного снятия колодки с замка.

Проверка контактов колодки замка зажигания

После снятия колодки с замка зажигания осмотрите ее контакты. Они должны быть чистыми, без окислов и следов оплавления. Далее подключите минусовой щуп мультиметра к массе автомобиля (например, к кузову). Плюсовой щуп поочередно прикладывайте к контактам колодки, соблюдая их назначение. Типовая маркировка контактов на колодке замка ВАЗ 2114:

Цвет провода	Обозначение	Назначение	Напряжение (ключ зажигания)
Красный	30	Постоянный "+" от АКБ	~12V всегда
Синий (или Син/Бел)	15	"+", цепи зажигания и приборов	~12V в положении ON/START
Желтый	50	"+" стартера	~12V только в положении START
Черный (или Чёр/Бел)	INT	Габариты, подсветка	~12V в положении габаритов
Коричневый	П	Масса	0V (связь с кузовом)

Процесс измерения:

Постоянное питание (Контакт 30): Подключите колодку обратно к замку. Включите мультиметр. Приложите плюсовой щуп к контакту с красным проводом (30). Напряжение должно быть ~12-14V в любом положении ключа. Если напряжения нет – проблема в цепи от АКБ до замка (провод, колодки).
Питание приборов (Контакт 15): Поверните ключ в положение "ON" (зажигание включено). Приложите плюсовой щуп к контакту с синим (или сине-белым) проводом (15). Должно быть ~12-14V. Если напряжение отсутствует или сильно просаживается (менее 10V) – неисправен сам замок зажигания (подгорели контакты внутри) или обрыв в проводе от замка к приборке/монтажному блоку.

Важные моменты:

Никогда не закорачивайте контакты 30 и 15/50 между собой! Это вызовет короткое замыкание.
Проверьте надежность фиксации колодки на замке. Плохой контакт в соединении – частая причина нестабильной работы.
Если напряжение на контакте 15 есть, но при включении зажигания оно резко "проваливается" до нуля, это указывает на короткое замыкание в цепи, питаемой через этот контакт (возможно, в самой приборке или проводке к ней).

Снятие и разборка рулевого кожуха для осмотра

Перед началом работ обязательно снимите клемму с минусовой клеммы аккумуляторной батареи для предотвращения короткого замыкания. Отрегулируйте рулевую колонку в самое нижнее положение для удобства доступа к крепежным элементам кожуха.

Найдите и открутите саморезы, фиксирующие нижнюю часть кожуха рулевой колонки, используя крестовую отвертку или подходящую биту. Аккуратно отсоедините нижнюю половинку кожуха, стараясь не повредить пластиковые защелки. Затем снимите верхнюю часть кожуха, потянув ее вверх и на себя, предварительно освободив крепеж по бокам и сверху.

Порядок разборки и осмотра

Осмотрите разъемы: После снятия кожуха визуально проверьте состояние всех разъемов проводки за приборной панелью. Ищите следы окисления, оплавления или неплотного соединения.
Проверьте целостность проводов: Внимательно обследуйте жгуты проводов на предмет перетирания об элементы каркаса, потертостей изоляции или обрывов. Особое внимание уделите участкам возле замка зажигания и рулевых переключателей.
Оцените состояние контактных групп: Если проблемы с панелью приборов связаны с поворотниками или дворниками, осмотрите контактную группу подрулевых переключателей на предмет подгорания или износа контактов.
Ищите посторонние предметы: Убедитесь, что внутри кожуха или за приборной панелью нет посторонних предметов, способных вызвать замыкание.

При обнаружении поврежденных проводов аккуратно заизолируйте их термоусадкой или изолентой. Окисленные контакты разъемов очистите специальным средством или спиртом. Если контактная группа переключателей имеет сильные повреждения, потребуется ее замена. После ремонта или осмотра установите кожух в обратном порядке, затягивая саморезы без чрезмерных усилий во избежание срыва резьбы или трещин пластика.

Контроль подачи питания на клемму "Б" гнезда приборов

Клемма "Б" гнезда приборной панели ВАЗ 2114 отвечает за основное питание через замок зажигания. При её неисправности панель приборов полностью обесточивается, что проявляется в отказе всех индикаторов, стрелок и подсветки. Напряжение на клемму поступает по проводу коричневого цвета от реле зажигания (контакт 87) только при включенном зажигании.

Для проверки питания снимите панель приборов, отключите колодку проводов и включите зажигание. Тестером в режиме вольтметра измерьте напряжение между клеммой "Б" (крайний правый контакт верхнего ряда колодки) и массой кузова. Отсутствие 12V свидетельствует об обрыве цепи или неисправности смежных элементов.

Основные причины отсутствия питания

Обрыв провода между реле зажигания и приборной панелью
Окисление контактов в колодке панели или реле
Выход из строя реле зажигания (контактная группа или катушка)
Неисправность замка зажигания (износ контактной группы)
Коррозия предохранителя №1 (10А) в монтажном блоке

Проблема	Решение
Обрыв провода	Прозвонить цепь тестером, заменить повреждённый участок
Окисление контактов	Очистить клеммы колодки и штекеров WD-40
Неисправное реле зажигания	Заменить реле К3 (типа 90.3747)
Проблемы с замком зажигания	Проверить мультиметром контакт 30/1 замка, при необходимости заменить
Коррозия предохранителя	Заменить предохранитель F1, очистить посадочные гнёзда

Проверка работоспособности самой панели приборов

После исключения проблем с предохранителями, массой и проводкой, снимите панель приборов для детальной диагностики. Отключите клемму АКБ, демонтируйте пластиковый кожух рулевой колонки и декоративную накладку щитка, открутите крепежные гайки панели, затем аккуратно отсоедините колодки проводов с тыльной стороны.

Проведите визуальный осмотр платы и элементов: ищите потемневшие участки, вздутые конденсаторы, микротрещины на дорожках или нарушенные пайки. Особое внимание уделите контактам колодок и шлейфам – окислы или деформация часто нарушают соединение.

Методы тестирования приборного щитка

Проверка контактов колодок: Используйте мультиметр в режиме прозвонки. Сравните распиновку контактов с электросхемой автомобиля, убедитесь в наличии напряжения на силовых пинах (+12В при включенном зажигании) и целостности "массы".
Диагностика подсветки: Подайте +12В и массу напрямую на контакты ламп подсветки или светодиодных блоков (с соблюдением полярности для LED). Отсутствие свечения укажет на перегоревшие элементы.
Тест на заведомо исправном авто: Самый надежный способ – установить проверяемую панель на другой ВАЗ 2114 с исправной электропроводкой. Полная или частичная работоспособность подтвердит/опровергнет неисправность именно щитка.

Симптом	Возможная причина в панели
Не горят все лампы и указатели	Обрыв цепи питания/массы на плате, сгоревший стабилизатор напряжения
Не работают отдельные приборы (спидометр, тахометр)	Отвал дорожки, неисправность датчика на плате, плохая пайка микросхемы
Отсутствует подсветка сегментов	Перегорели лампы накаливания, деградация светодиодов, обрыв цепи подсветки
"Прыгающие" стрелки или мигающие индикаторы	Плохой контакт в колодках, микротрещины на плате, неисправные конденсаторы

Тест микросхемы КР157ХП1 на плате приборки

Микросхема КР157ХП1 (драйвер приборов) отвечает за преобразование цифровых сигналов от ЭБУ в аналоговые сигналы для управления стрелками спидометра, тахометра, указателей температуры и топлива. Её неисправность – частая причина полного или частичного отказа приборной панели ВАЗ 2114.

Для тестирования потребуется мультиметр, осциллограф (желательно) и схема распиновки микросхемы. Перед проверкой убедитесь в исправности питания (+5В на ножке 18 относительно "массы" на ножках 9,10,19,20) и целостности дорожек платы.

Этапы проверки микросхемы КР157ХП1

Визуальный осмотр: Ищите трещины на корпусе, потемнение, вздутие, следы перегрева или отвалившиеся ножки.
Проверка питания:
- Включите зажигание.
- Замерьте напряжение между ножкой 18 (Vcc) и ножкой 9/10/19/20 (GND). Должно быть +5В ±0.25В. Отклонение указывает на проблему в цепи питания.
Проверка опорного напряжения: Замерьте напряжение на ножке 17 (Vref) относительно земли. Норма: +2.5В ±0.1В. Нестабильное или отсутствующее напряжение – признак неисправности микросхемы.
Проверка входных сигналов (от ЭБУ):
- Осциллографом проверьте наличие цифровых импульсов на входах (ножки 1-8, 11-16) при работающем двигателе.
- Отсутствие сигналов на конкретной ножке указывает на обрыв провода или неисправность ЭБУ.
Проверка выходных сигналов (к приборам):
- Мультиметром в режиме постоянного напряжения замерьте выходы (ножки 21-28) относительно земли.
- Напряжение должно меняться плавно при изменении параметров (например, рост оборотов → изменение напряжения на ножке тахометра).
- Отсутствие изменения, "залипание" на 0В или +12В – признак неисправности КР157ХП1.
Проверка температуры: Аккуратно коснитесь корпуса микросхемы пальцем (на снятой панели!). Сильный нагрев (>70°C) – симптом внутреннего КЗ.

Если питание и входные сигналы в норме, но выходные сигналы отсутствуют/некорректны, а корпус перегревается – микросхема КР157ХП1 неисправна и подлежит замене. Перед заменой проверьте целостность конденсаторов и резисторов вблизи микросхемы – их пробой может вызывать вторичную неисправность.

Осмотр дорожек и пайки на плате приборной панели

Тщательно извлеките приборную панель из автомобиля, предварительно отключив аккумулятор. Снимите защитный кожух платы, открутив крепежные винты и аккуратно отсоединив фиксаторы. Обеспечьте хорошее освещение и подготовьте увеличительное стекло для детального осмотра микроэлементов.

Визуально сканируйте поверхность платы под разными углами, уделяя особое внимание участкам возле разъемов, мощным элементам (реле, стабилизаторам) и местам крепления платы. Ищите характерные признаки повреждений: микротрещины, потемнение текстолита, вздутые компоненты или окисленные контакты.

Ключевые дефекты и методы диагностики

Обрыв дорожек: Проверяйте целостность токопроводящих путей мультиметром в режиме прозвонки. Особенно уязвимы тонкие дорожки в зонах изгибов платы.
Холодная пайка: Ищите контакты с тусклым, серым или зернистым припоем, каплеобразные наплывы или отсутствие "юбочки" вокруг выводов компонентов.
Трещины в пайке: Аккуратно подденьте компоненты пинцетом (без усилия!). Отслоение припоя или характерный треск укажут на нарушение соединения.
Короткое замыкание: Проверяйте сопротивление между соседними дорожками и контактами разъемов. Нулевое значение свидетельствует о КЗ.

Проблема	Визуальный признак	Способ устранения
Окисление контактов	Зеленоватый/белый налет на дорожках или ножках компонентов	Очистка ластиком или изопропиловым спиртом
Отслоение дорожки	Отделение медной полосы от текстолита, пузыри	Аккуратное лужение или перемычка медным проводом
Микротрещины в припое	Тонкие темные линии вокруг выводов (часто требуют лупы)	Пропайка контакта флюсом и оловянно-свинцовым припоем

При обнаружении проблемных участков аккуратно пропаяйте их маломощным паяльником (25-40Вт) с тонким жалом, используя флюс и свинцовый припой. Избегайте перегрева компонентов! После ремонта удалите остатки флюса спиртом и проверьте плату на отсутствие перемычек между контактами.

Проверка лампочек подсветки на перегорание

Перегоревшие лампочки – частая причина частичного или полного отказа подсветки панели приборов. Для диагностики снимите комбинацию приборов, открутив крепежные винты и аккуратно поддев корпус пластиковой картой.

После демонтажа осмотрите цоколи ламп на почернение или разрыв нити накаливания. Проверьте целостность контактов в посадочных гнездах – окислы или деформация могут нарушать соединение.

Порядок замены неисправных элементов

Купите лампы типа W1.2W (12V) с цоколем T5
Вытяните перегоревшую лампу из патрона вертикально без перекоса
Вставьте новую до характерного щелчка фиксаторов
Протрите контакты патрона ватной палочкой со спиртом

Важно: при установке панели убедитесь, что все разъемы подключены до щелчка замков. Проверьте работу подсветки до окончательной сборки, включив габариты.

Тип неисправности	Решение
Лампа не фиксируется в гнезде	Подогните усики цоколя пассатижами
Подсветка мигает	Зачистите контакты патрона наждачной бумагой

Тестирование датчика уровня топлива

Неисправность датчика уровня топлива (ДУТ) – частая причина некорректных показаний или полного отсутствия индикации на приборной панели ВАЗ 2114. Этот датчик расположен непосредственно в топливном модуле внутри бака и представляет собой потенциометр, сопротивление которого изменяется в зависимости от положения поплавка.

Для диагностики потребуется мультиметр, способный измерять сопротивление (омметр), ключ для снятия заднего сиденья или доступа к топливному модулю, ветошь для очистки контактов и, возможно, контрольная лампа или дополнительный провод для проверки цепи.

Пошаговая проверка датчика

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
Обеспечьте доступ к топливному модулю, сняв заднее сиденье или лючок в полу багажника.
Отсоедините колодку жгута проводов от разъема датчика на топливном модуле.
Проверьте цепь к приборной панели:
- Подключите контрольную лампу между проводом "сигнал" (обычно оранжево-черный) и массой автомобиля. При включенном зажигании лампа должна гореть вполнакала. Отсутствие свечения указывает на обрыв в цепи.
- Прозвоните мультиметром провод "масса" (черный) на колодке жгута до кузова. Сопротивление должно быть близко к нулю.
Измерьте сопротивление датчика:
- Переведите мультиметр в режим омметра.
- Подключите щупы к контактам датчика (не к колодке жгута!).
- Зафиксируйте показания при полном, пустом и наполовину заполненном баке (имитируйте движение поплавка рукой):

Положение поплавка	Нормальное сопротивление (Ом)	Типичные неисправности
Полный бак (поплавок вверх)	285-335	Обрыв дорожки (∞), залипание
Пустой бак (поплавок вниз)	35-45	Короткое замыкание (≈0), окисление
Половина бака	120-160	Скачки сопротивления, затирание

Стабильное изменение сопротивления при плавном перемещении поплавка и соответствие значений таблице указывают на исправность датчика. Резкие скачки, обрыв цепи (бесконечность), нулевое сопротивление или несоответствие нормативам требуют замены ДУТ или зачистки контактов. При исправном датчике и цепи проблема может крыться в комбинации приборов.

Диагностика неисправности датчика температуры ОЖ

Проверьте физическое состояние датчика и его окружения. Осмотрите корпус датчика (расположен рядом с термостатом на патрубке ГБЦ) на предмет трещин или подтеков охлаждающей жидкости. Убедитесь в отсутствии окисления или повреждения контактов в разъеме, а также в надежности фиксации колодки. Проверьте целостность проводов возле разъема на обрыв или перетертость изоляции.

Измерьте сопротивление датчика мультиметром в режиме омметра. Для корректной диагностики снимите разъем и замерьте сопротивление между контактами датчика при разных температурах двигателя (холодный, прогретый до рабочей температуры). Сравните полученные значения с эталонными:

Температура ОЖ (°C)	Сопротивление (кОм)
20	3.48 - 3.52
40	1.45 - 1.49
60	0.67 - 0.70
80	0.32 - 0.33
90	0.23 - 0.25

Проверка цепи датчика

Отключите разъем от датчика при включенном зажигании (двигатель не запускайте). Измерьте напряжение между сигнальным проводом разъема (обычно серый провод) и массой автомобиля:

Нормальное значение: ≈5 В
Отсутствие напряжения указывает на:
- Обрыв в цепи питания (проверьте предохранитель F19)
- Повреждение провода до ЭБУ
- Короткое замыкание в цепи
Напряжение близкое к 12 В сигнализирует об обрыве "массы" датчика (черный провод)

Выполните проверку сопротивления "массы". Установите мультиметр в режим омметра, один щуп подключите к минусовой клемме АКБ, другой - к контакту "массы" в разъеме датчика (черный провод). Сопротивление должно быть близко к 0 Ом. Высокое сопротивление требует поиска плохого контакта в цепи массы.

Проанализируйте ошибки ЭБУ через диагностический разъем OBD-II. Критичные для ДТОЖ коды:

P0115 - Неисправность цепи ДТОЖ
P0116 - Диапазон/рабочие характеристики ДТОЖ
P0117 - Низкий уровень сигнала ДТОЖ
P0118 - Высокий уровень сигнала ДТОЖ

При несоответствии параметров или обнаружении обрыва/КЗ замените датчик. Перед установкой нового ДТОЖ очистите посадочное место, используйте новое уплотнительное кольцо. После замены сбросьте ошибки ЭБУ сканером или отключением АКБ на 10 минут.

Проверка цепи спидометра (датчик скорости)

Неисправности датчика скорости или его цепи часто приводят к некорректной работе спидометра и одометра на панели приборов ВАЗ 2114. Отказ этой системы также может влиять на стабильность холостого хода и работу ЭСУД.

Диагностику начинают с визуального осмотра проводки и разъемов. Далее переходят к проверке целостности цепи, наличия питания и сигнала датчика, а также тестированию самого сенсора.

Порядок диагностики

Визуальный осмотр
- Проверьте разъем датчика скорости (расположен на КПП) на коррозию, загрязнения или повреждение контактов
- Осмотрите провода от датчика до моторного щита на предмет перетираний, оплавлений или обрывов
Проверка питания датчика
- Отсоедините колодку датчика при включенном зажигании
- Измерьте мультиметром напряжение между контактом «+» (обычно провод оранжево-черный) и массой автомобиля – должно быть ~12V
Тестирование сигнального провода
- Проверьте целостность провода от датчика до панели приборов (чаще сине-белый провод) – сопротивление должно быть близко к 0 Ом
- Убедитесь в отсутствии короткого замыкания на массу

Проверка датчика скорости

Метод	Действия	Норма
Снятый датчик	Проворачивание штока отверткой	Сопротивление между контактами должно изменяться
На автомобиле	Измерение сигнала осциллографом	Импульсный сигнал при вращении колес
Замена	Установка заведомо исправного датчика	Восстановление работы спидометра

Типичные проблемы цепи: окисление контактов в колодке, обрыв сигнального провода в гофре возле КПП, внутреннее замыкание датчика. После устранения неполадок обязательно снимите клемму АКБ на 5 минут для сброса ошибки ЭБУ.

Тест датчика давления масла и его проводки

Неисправность датчика давления масла или его цепи напрямую влияет на сигнализацию аварийного давления на панели приборов. При запущенном двигателе и отсутствии соответствующей лампы либо её постоянном свечении требуется диагностика этого узла.

Проверку начинают с визуального осмотра: осмотрите колодку подключения и провода на датчике (расположен в блоке цилиндров рядом с масляным фильтром) на предмет повреждений изоляции, коррозии контактов или окислов. Убедитесь в надёжности фиксации разъёма.

Порядок проверки датчика и цепи

Необходимые инструменты: мультиметр, контрольная лампа на 12В, отрезок провода.

Проверка подачи питания:
- Снимите разъём с датчика давления масла при включенном зажигании.
- Подсоедините минусовой щуп мультиметра (в режиме вольтметра) к массе двигателя.
- Коснитесь плюсовым щупом центрального контакта в колодке проводки. Напряжение должно составлять ≈12В. Отсутствие напряжения указывает на обрыв в цепи от панели приборов.
Проверка датчика:
- При выключенном двигателе и снятом разъёме замкните на массу центральный контакт колодки проводки (через лампу 12В или отрезок провода).
- Включите зажигание. Если лампа давления масла на панели загорится – датчик неисправен. Если не загорится – проблема в проводке к панели или самой лампе.
- Для дополнительной проверки: выкрутите датчик, подключите к нему разъём, аккуратно замкните его корпус на массу двигателя. Заглушите двигатель и включите зажигание. Прикоснитесь тонкой неметаллической палочкой к мембране датчика. Исправный датчик должен разомкнуть контакты (погаснет лампа на панели при нажатии).
Проверка целостности цепи:
- Отсоедините колодку от датчика и разъём на задней части панели приборов (соответствующий лампе давления масла).
- Прозвоните мультиметром в режиме омметра провод между центральным контактом колодки датчика и контактом лампы давления на панели. Сопротивление должно быть близко к нулю. Высокое сопротивление или обрыв требуют замены участка провода.
- Проверьте отсутствие короткого замыкания этого провода на массу кузова.

Решения: Замените датчик при подтверждённой неисправности. Восстановите повреждённую проводку (зачистка контактов, замена разъёма, прокладка нового провода). Убедитесь в надёжности контакта массы датчика с двигателем.

Проверка работоспособности контрольного реле

Контрольное реле (реле контроля исправности ламп) отвечает за диагностику цепей стоп-сигналов, габаритов и поворотников. При обрыве цепи оно активирует соответствующий индикатор на панели приборов. Неисправность этого реле приводит к ложным срабатываниям или полному отсутствию сигналов на приборной панели.

Основные признаки нерабочего реле: постоянно горящий индикатор неисправности ламп при исправных лампах, отсутствие реакции панели на включение поворотов/стоп-сигналов, хаотичное мигание контрольных ламп. Для проверки потребуется мультиметр и доступ к монтажному блоку.

Алгоритм проверки реле

Отсоедините минусовую клемму аккумулятора
Снимите крышку монтажного блока (расположен под рулевой колонкой)
Извлеките реле К2 (обычно верхний ряд, второе слева)
Проверьте мультиметром в режиме омметра:
- Сопротивление между контактами 85 и 86 (обмотка) – должно быть 70-80 Ом
- Сопротивление между контактами 30 и 87а – должно быть 0 Ом (замкнуто)
Подайте 12V от АКБ на контакты 85 (+) и 86 (-):
- Должен раздаться четкий щелчок
- Контакты 30-87а должны разомкнуться, а 30-87 – замкнуться

Контакт	Назначение
85	Управляющий "+"
86	Управляющий "-"
30	Общий контакт
87	Нормально разомкнутый
87а	Нормально замкнутый

При отсутствии щелчка или изменении сопротивлений реле подлежит замене. Установите новое реле с маркировкой 90.3747-10 или аналог. После замены проверьте работу поворотников и стоп-сигналов – индикаторы на панели должны реагировать корректно.

Заморозка платы приборов для диагностики микросхем

Метод заморозки платы приборной панели ВАЗ 2114 применяется для точной локализации неисправных микросхем, проявляющих нестабильную работу при нагреве. Суть заключается в кратковременном охлаждении отдельных компонентов хладагентом (например, сжатым воздухом в баллончике), что временно "оживляет" дефектные элементы из-за изменения физических свойств полупроводников.

Процедура требует аккуратности: плату демонтируют, снимают защитные кожухи и подключают к бортовой сети через удлинители для мониторинга показаний. Последовательное охлаждение микросхем начинают с наиболее нагруженных (стабилизатор напряжения, драйверы стрелок, процессор), направляя струю хладагента точечно на корпус элемента на 2-3 секунды. Восстановление работы приборов при охлаждении конкретной микросхемы указывает на её неисправность.

Порядок действий и интерпретация результатов

Критические моменты при диагностике:

Используйте только специализированные охлаждающие спреи для электроники (-40°C...-60°C)
Избегайте конденсатообразования – не допускайте обледенения платы
Проверяйте реакцию приборов мгновенно после охлаждения элемента

Тип микросхемы	Симптом при неисправности	Реакция на заморозку
Стабилизатор 5V (AN3100)	Полный отказ панели	Временное появление подсветки/показаний
Драйвер моторов стрелок (TA8880P)	Зависание или хаотичные движения стрелок	Корректная работа на холоде
Микропроцессор (13186)	Сбои в показаниях, гаснущий дисплей	Стабилизация данных

Обнаруженную неисправную микросхему необходимо выпаять и заменить на новую. Если проблема сохраняется после замены, проверьте цепь питания элемента и пайку соседних компонентов – метод выявляет только температурно-зависимые дефекты кристалла.

Прогрев контрольного реле – один из эффективных методов диагностики скрытых неисправностей в цепи панели приборов ВАЗ 2114. Суть заключается в локальном нагреве корпуса реле для выявления проблем с холодными пайками внутри компонента, которые проявляются только при определенной температуре.

При длительной эксплуатации в реле могут возникать микротрещины в местах пайки контактов или дорожек на плате. В холодном состоянии контакт сохраняется, но при нагреве от работы двигателя трещины расширяются, приводя к пропаданию показаний приборов. Искусственный прогрев помогает смоделировать эту ситуацию в гаражных условиях.

Порядок диагностики панели приборов методом прогрева реле

Необходимые инструменты: фен строительный (рекомендуется) или паяльник с широким жалом, контрольная лампа или мультиметр. Убедитесь в исправности предохранителей F19 (10А) и F5 (7.5А), отвечающих за приборную панель.

Пошаговая процедура проверки

Заглушите двигатель, снимите минусовую клемму с АКБ
Найдите реле К3 (силовое реле панели приборов) в монтажном блоке под капотом. Номер слота – обычно R3-R4 (уточните по схеме авто)
Включите зажигание (без запуска ДВС), зафиксируйте текущее состояние приборов
Нагревайте корпус реле феном (t° 80-100°C) равномерно 1-2 минуты:
- Альтернатива: аккуратно приложите разогретое жало паяльника к металлической части корпуса на 30 сек
Следите за реакцией приборов:
- При неисправности: спидометр/тахометр замирают, лампы гаснут
- После остывания (5-7 мин) показания восстанавливаются

Интерпретация результатов: Если симптомы проявились при нагреве – реле подлежит замене. Временное восстановление контакта при остывании подтверждает внутренний обрыв цепи. Дополнительно проверьте реле К2 (электрооборудование салона), используя аналогичную методику.

Тип неисправности	Признаки при прогреве	Решение
Холодная пайка внутри реле	Пропадание напряжения на контактах 30/87	Замена реле К3 (артикул 2114-3747110)
Деформация корпуса	Появление запаха горелого пластика	Срочная замена реле и проверка цепи на КЗ

Важно: Не перегревайте реле свыше 120°C – это может повредить исправный компонент. При отсутствии изменений в работе приборов после прогрева – ищите обрыв проводки или неисправность комбинации приборов.

Забиваемость монтажного блока окислами

Окисление контактов в монтажном блоке – распространённая причина отказа панели приборов ВАЗ 2114. Со временем металлические клеммы реле и предохранителей покрываются слоем оксидов из-за перепадов температур, влажности и естественного старения. Это нарушает электрический контакт, особенно критично для цепей питания приборной панели.

Проблема проявляется хаотично: стрелки спидометра или тахометра "залипают", подсветка гаснет, индикаторы перестают реагировать. Чаще страдают разъёмы реле К3 (контроль ламп) и К9 (стоп-сигналы), а также предохранители F19-F20, отвечающие за питание приборки.

Диагностика и устранение

Признаки окисления:

Белый или зеленоватый налёт на клеммах
Потемнение пластика вокруг контактов
Искрение при установке реле
Нестабильная работа приборов после дождя

Этапы ремонта:

Снимите минусовую клемму АКБ
Демонтируйте монтажный блок (расположен под "бардачком")
Извлеките все реле и предохранители
Очистите контакты в колодках:
- Мелкой наждачной бумагой (№600-800)
- Спецсредством для очистки электроцепей (например, Kontakt U)
- Ластиком для сильных загрязнений
Протрите посадочные места спиртом
Нанесите токопроводящую смазку (например, Molykote HSC Plus)
Установите элементы на место и проверьте работу приборов

Важно! При очистке избегайте абразивов, оставляющих металлическую пыль – она вызывает короткое замыкание. Для профилактики повторного окисления обработайте собранный блок водоотталкивающим спреем (типа WD-40 Specialist).

Очистка контактов предохранителей и реле

Окисление или загрязнение контактных групп в монтажном блоке – частая причина полного отказа приборной панели ВАЗ 2114. Коррозия нарушает передачу напряжения на управляющие цепи щитка приборов, особенно при попадании влаги или эксплуатации в условиях перепадов температур.

Для диагностики отключите АКБ и последовательно извлеките реле и предохранители, связанные с панелью (K1, K3, F1-F12 в блоке возле руля). Осмотрите металлические контакты на потемнение, зеленоватый налёт или механические повреждения.

Порядок очистки

Обработайте контакты в посадочных гнёздах монтажного блока и на ножках реле/предохранителей спреем-очистителем электроники (WD-40 Specialist Contact Cleaner, Liqui Moly Kontakt Reiniger).
Аккуратно протрите разъёмы безворсовой салфеткой или мягкой кистью.
Зачистите сильно окисленные участки мелкозернистой наждачной бумагой (№600-800) или стекловолоконным карандашом.
Нанесите антикоррозийную смазку для электрических контактов (например, Molykote Antirust).

Важно: Убедитесь, что после очистки все элементы установлены плотно, без люфтов. Проверьте состояние фиксаторов монтажного блока – трещины корпуса требуют замены.

Элемент	Признаки проблем	Риски при игнорировании
Реле указателей поворотов (K3)	Мигание/отказ спидометра	Перегрев колодки
Предохранитель F1 (10А)	Пропадание подсветки	Короткое замыкание
Реле зажигания (K1)	Отказ всех приборов	Невозможность запуска ДВС

При сильном разрушении контактов потребуется замена монтажного блока или установка дополнительных штекерных переходников для восстановления проводимости. После процедуры проверьте работу панели на разных режимах двигателя.

Зачистка массовых контактов на кузове

Проблемы с массой кузова – частая причина сбоев панели приборов ВАЗ 2114. Окисление, коррозия или ослабление креплений в точках заземления нарушают контакт, что приводит к нестабильной работе электроники. Плохая "масса" вызывает хаотичные скачки напряжения, мерцание ламп, отказ спидометра, тахометра или полное погасание приборов.

Основные точки массового контакта расположены под капотом и в салоне: на левой чашке переднего лонжерона (крепление АКБ), возле аккумулятора, на кузове под торпедой со стороны водителя, а также точки крепления двигателя и КПП к кузову. Доступ к ним требует частичной разборки пластиковых накладок или защиты двигателя.

Порядок зачистки контактов

Отсоедините клемму «–» от аккумулятора для обесточивания сети.
Снимите защитные кожухи и пластиковые накладки, закрывающие массовые точки.
Ослабьте гайки крепления проводов к кузову ключом на 10 или 13 (в зависимости от точки).
Снимите клеммы и металлические шайбы с болтов.
Зачистите контактные площадки на кузове до блеска:
- Используйте металлическую щётку или наждачную бумагу (зерно 120-240)
- Удалите ржавчину, грязь и окислы с обеих сторон
- Обработайте поверхности преобразователем ржавчины
Аналогично зачистите клеммы проводов и шайбы.
Соберите соединение в обратном порядке, нанеся на контакты токопроводящую смазку.
Надёжно затяните гайки, исключая люфт элементов.

Точка	Расположение	Особенности
Главная "масса"	Левый лонжерон под АКБ	Толстый провод от «–» аккумулятора
Дополнительная	Кузов под торпедой (водительская сторона)	Влияет на приборную панель
Моторный отсек	Правая сторона кузова (близко к АКБ)	Часто подвержена коррозии

Важно: после зачистки проверьте напряжение на клеммах панели приборов мультиметром. Разница между «+» и «массой» при включенном зажигании должна составлять 12-14V. Если проблема сохраняется – ищите обрыв в цепи или неисправность ЭБУ.

Восстановление оборванных проводов в жгуте

Обрыв проводки внутри жгута – распространённая причина отказа приборной панели на ВАЗ 2114. Такие повреждения возникают из-за перетирания изоляции о металлические кромки кузова, перегибов жгута при неправильной укладке или естественного старения проводов. Локализация обрыва требует тщательной диагностики мультиметром в режиме прозвонки.

Для ремонта потребуется частично снять жгут с автомобиля, обеспечив свободный доступ к повреждённому участку. Обязательно отключите минусовую клемму аккумулятора перед началом работ. Размотайте защитную изоленту или гофру жгута, аккуратно разделяя провода до обнаружения обрыва.

Пошаговая инструкция по ремонту

Необходимые материалы:

Медный провод аналогичного сечения
Термоусадочная трубка (диаметром на 30-40% больше провода)
Качественная изолента ХБ
Кримпер и гильзы для опрессовки

Порядок действий:

Зачистите концы оборванного провода на 10-15 мм, удалив окислы ножом.
Соедините повреждённые участки через гильзу, используя кримпер для обжима. Альтернатива – пайка оловянно-свинцовым припоем.
Наденьте термоусадочную трубку длиной 50-70 мм на место соединения, прогрейте строительным феном до полной усадки.
При отсутствии термотрубки плотно обмотайте соединение изолентой в 3 слоя с 50% перехлёстом.
Уложите восстановленный провод обратно в жгут, избегая натяжения и перегибов.

Ошибка	Последствие	Решение
Использование скруток	Окисление контакта, нагрев	Применять только обжим или пайку
Несоответствие сечения провода	Перегрев цепи	Подбирать идентичный проводник

После ремонта проверьте целостность цепи мультиметром, соберите жгут в обратной последовательности. Обязательно зафиксируйте жгут пластиковыми хомутами в штатных точках крепления, исключив контакт с подвижными элементами рулевой колонки. Протестируйте работу приборной панели до установки декоративных накладок.

Изоляция поврежденной проводки под торпедой

Повреждение изоляции проводов под торпедой – частая причина отказа панели приборов ВАЗ 2114. Постоянное движение жгута при повороте руля, вибрации, трение о металлические кромки кузова или острые скобы постепенно истирают защитный слой. Оголенные жилы замыкают на массу или между собой, что приводит к исчезновению питания приборов, хаотичным показаниям или полному "угасанию" панели.

Для диагностики потребуется снять защитную крышку под рулевой колонкой и частично демонтировать торпедо. Внимательно осмотрите жгуты, особенно в местах перегибов у креплений, зонах контакта с кронштейнами педалей или металлом кузова. Ищите потертости, трещины, оплавления или участки с нарушенной обмоткой. Насторожитесь, если провода свободно болтаются или зажаты.

Порядок восстановления изоляции

Отсоедините клемму "минус" с АКБ для исключения короткого замыкания.
Аккуратно разведите жгут в месте повреждения, используя пластиковые хомуты или изоленту для фиксации.
Зачистите поврежденный участок мелкой наждачкой (если жила окислена).
Нанесите термостойкий герметик на мелкие трещины или обмотайте область термоусадочной трубкой (нагрев феном).
При сильных повреждениях (разрыв, глубокий порез):
- Обрежьте дефектный участок кусачками.
- Соедините концы провода пайкой или обжимной гильзой.
- Изолируйте соединение двумя слоями термоусадки разного диаметра.
Проложите жгут правильно, избегая натяга и контакта с острыми кромками. Закрепите пластиковыми стяжками через каждые 15–20 см.
Добавьте защиту в зонах риска: обмотайте жгут гофротрубкой или наклейте демпферную ленту на металл кузова.

Тип повреждения	Способ ремонта	Материалы
Потертости, мелкие трещины	Обмотка изолентой/термоусадка	Термостойкая изолента, термоусадка Ø 4–8 мм
Надрез жилы, локальное оплавление	Замена участка провода	Медный провод аналогичного сечения, гильзы, термоусадка
Перегиб жгута у крепления	Добавление демпфера	Поролоновая лента, пластиковые клипсы

После ремонта подключите АКБ и проверьте работу панели приборов. Убедитесь, что провода не пережаты при сборке торпедо. Для профилактики осматривайте жгуты раз в 2–3 года или при появлении первых признаков неисправности (мигание ламп, плавающие показания).

Замена дефектных колодок соединения приборки

Дефектные колодки разъемов приборной панели ВАЗ 2114 вызывают прерывание контактов цепи, что приводит к отказу спидометра, тахометра, указателей уровня топлива или температуры. Основными признаками являются хаотичное мерцание подсветки, скачки стрелок приборов или их полное отключение при движении по неровностям.

Перед заменой колодок исключите проблемы с предохранителями F19 (10А) и F1 (10А), отвечающими за питание приборки. Проверьте состояние проводов на участке от монтажного блока до разъемов панели – обрывы и коррозия встречаются чаще, чем выход из строя самой колодки.

Этапы замены колодок

Демонтаж приборной панели:
- Снимите декоративную накладку рулевой колонки
- Открутите 2 верхних и 2 нижних винта крепления комбинации приборов
- Отсоедините трос спидометра (если установлен механический привод)
Диагностика колодок:
- Визуально осмотрите контакты на окисление или оплавление
- Проверьте фиксаторы разъемов – частый дефект при неполном контакте
- Протестируйте плотность посадки клемм тестером при покачивании жгута
Замена колодок:
- Обрежьте старую колодку с запасом провода 5-7 см
- Зачистите провода и припаяйте новую колодку с соблюдением распиновки
- Обязательно используйте термоусадку для изоляции соединений

При установке новой колодки используйте оригинальные разъемы от АвтоВАЗа (артикулы 2114-3803330 или 2114-3803331). Китайские аналоги часто имеют меньший срок службы из-за хрупкого пластика и тонких контактов. После сборки проверьте работу всех приборов на разных режимах двигателя.

Тип неисправности	Проверяемые контакты
Не работают указатели топлива/температуры	КОЛОДКА-1: пины 5 (масса), 6 (ДУТ), 11 (ДТОЖ)
Отказ спидометра/тахометра	КОЛОДКА-2: пины 1 (тахометр), 9 (спидометр), 10 (масса)
Пропадание подсветки	КОЛОДКА-1: пин 7 (+12V при включении габаритов)

Ремонт или замена контактной группы замка зажигания

Неисправность контактной группы замка зажигания напрямую влияет на работоспособность приборной панели ВАЗ 2114. При износе или окислении контактов прекращается подача напряжения на контрольные приборы, что приводит к полному отсутствию индикации на щитке.

Диагностировать проблему можно по характерным признакам: пропаданию подсветки панели при повороте ключа, неработоспособности отдельных приборов (например, указателя уровня топлива или тахометра), а также щелчкам реле при попытке включения зажигания. Обязательно проверьте предохранитель F19 (10А) перед разборкой узла.

Алгоритм замены контактной группы

Снимите пластиковую декоративную накладку рулевой колонки, открутив саморезы крестовой отверткой
Отключите разъемы проводки от замка зажигания
Выкрутите два крепежных винта, фиксирующих замок в кронштейне
Извлеките механизм замка из посадочного гнезда
Отсоедините старую контактную группу, отжав фиксаторы корпуса
Установите новую группу контактов (оригинал: КГ 1118-3708400-01)
Соберите узел в обратной последовательности

Важно: При монтаже проверьте совпадение шлицов на поводке замка и ответной части контактной группы – неправильная установка вызовет заклинивание ключа.

Симптом неисправной группы	Способ проверки
Отсутствие питания приборов в положении "ON"	Тестером замерить +12В на контакте №15 (оранжевый провод)
Не гаснут лампы панели после выключения зажигания	Проверить замыкание контактов №15 и №30 в режиме "OFF"

При незначительном окислении контактов допустима чистка спиртом и мелкой наждачной бумагой (№800-1000), но при деформации дорожек или трещинах в пластике обязательна замена узла. После ремонта проверьте работу всех функций панели приборов на разных режимах зажигания.

Ремонт дорожек на плате приборной панели

Обрыв или прогар токопроводящих дорожек на плате – частая причина отказа спидометра, тахометра или индикаторов ВАЗ 2114. Дефекты возникают из-за вибраций, перепадов температуры, окисления или перегрузок в цепи, особенно в зонах подключения разъёмов и мощных потребителей (например, ламп подсветки). Визуально повреждённые участки проявляются как потемневшие, вздутые или физически разорванные линии.

Для ремонта потребуется паяльник мощностью 25-40 Вт с тонким жалом, флюс (канифоль или ЛТИ-120), припой ПОС-60, монтажный нож, медный провод Ø 0.2-0.5 мм (для перемычек), мультиметр и увеличительное стекло. Обязательно отсоедините аккумулятор и снимите плату с панели, очистив её от пыли спиртом перед диагностикой.

Последовательность восстановления дорожек

Мультиметром в режиме прозвонки определите точное место обрыва, ориентируясь на схему платы.
Зачистите повреждённый участок дорожки скальпелем до блеска меди, удалив лаковое покрытие и окислы.
Нанесите флюс на очищенную зону и залудите контактные площадки по краям разрыва.
Если зазор небольшой (до 2 мм):
- Заполните разрыв припоем, создав аккуратный бугорок.
- Убедитесь в отсутствии перемычек на соседние дорожки.
При значительном повреждении:
- Припаяйте перемычку из медного провода между концами оборванной дорожки.
- Фиксируйте провод каплей термоклея, избегая натяжения.

Критические нюансы: Не перегревайте плату – касайтесь паяльником не дольше 2-3 секунд. После пайки удалите остатки флюса спиртом и проверьте мультиметром целостность восстановленного участка, а также отсутствие короткого замыкания на соседние цепи. Особое внимание уделите дорожкам, идущим к:

Разъёму Х1	Питание панели
Реле поворотов	Управление указателями
Лампам подсветки	Высокая токовая нагрузка

Важно: Если повреждено более 30% дорожек или отсутствуют монтажные площадки, целесообразна замена платы. После ремонта проверьте работу всех приборов до сборки панели, подключив её к авто временными проводами.

Замена перегоревших лампочек подсветки

Основным признаком перегоревших лампочек служит неравномерная или полностью отсутствующая подсветка приборного щитка в темное время суток. Чаще всего выходят из строя лампы типа T5 (W1.2W) с цоколем W2.1x9.5d, установленные в патронах на задней части комбинации приборов.

Для замены потребуется подготовить новые лампочки с аналогичными характеристиками (рекомендуется брать с запасом 2-3 шт.), крестовую отвертку, пластиковую карту или медиатор для аккуратного демонтажа панели. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Порядок замены ламп подсветки

Снимите декоративную накладку рулевой колонки, открутив два самореза снизу.
Аккуратно подденьте пластиковой картой верхний торец кожуха приборной панели, освобождая защелки по периметру.
Открутите четыре крепежных винта, удерживающих комбинацию приборов.
Потяните панель на себя, отсоедините три разъема с задней части (указатели поворотов, подсветка, основной шлейф).
Переверните приборный блок и найдите черные пластмассовые патроны ламп подсветки (обычно 4-6 шт.).
Поверните патрон против часовой стрелки на 15-20° и извлеките его вместе с лампой.
Замените перегоревшую лампу, убедившись в надежности контакта ножек с клеммами патрона.
Соберите все компоненты в обратной последовательности.

Важные нюансы: При установке новой лампы не касайтесь стеклянной колбы пальцами – жировые следы сокращают срок службы. Если после замены подсветка не заработала, проверьте предохранитель F8 (7.5А) в монтажном блоке и состояние контактов на разъемах.

Распространенные ошибки
Ошибка	Последствие	Решение
Применение ламп повышенной мощности	Оплавление патронов, риск замыкания	Используйте только штатные лампы 1.2W
Грубый демонтаж защелок	Поломка креплений панели	Применяйте пластиковые инструменты
Неполное фиксирование патрона	Мигание подсветки при вибрации	Проверьте щелчок при повороте патрона

Рекомендуется одновременно менять все лампы подсветки – остальные элементы также выработали близкий ресурс. После сборки проверьте работу габаритов: их включение активирует цепь подсветки панели приборов.

Установка нового реле включения панели приборов

После подтверждения неисправности реле К5 (обозначается как "контроль приборов" на крышке блока предохранителей) приступают к его замене. Процедура выполняется при выключенном зажигании и снятой минусовой клемме аккумулятора для предотвращения короткого замыкания. Требуется стандартное реле 90.3747-10 или его аналог с идентичными характеристиками и расположением контактов.

Монтажный блок расположен слева от рулевой колонки под пластиковой панелью торпедо. Для доступа открутите два самореза крестовой отверткой, удерживающие декоративную накладку, после чего аккуратно снимите ее, освобождая фиксаторы. Блок предохранителей откроется без дополнительной разборки – реле К5 установлено в крайнем правом ряду (пятая позиция сверху, считая вместе с предохранителями).

Пошаговый алгоритм замены

Отожмите пластмассовые фиксаторы старого реле и извлеките его вертикально вверх без усилия.
Сравните маркировку нового реле со снятым – контакты должны полностью совпадать.
Установите реле в посадочное место до характерного щелчка фиксаторов.
Подключите аккумулятор, включите зажигание и проверьте работу панели приборов.

Типичные ошибки	Последствия
Установка в неправильное гнездо	Отсутствие питания панели или выход из строя других систем
Перепутывание контактных ножек	Замыкание цепи, оплавление разъема
Использование некачественного реле	Повторный отказ через короткий промежуток времени

Важно: При отсутствии щелчка реле после установки проверьте надежность посадки в гнездо – неплотный контакт ножек вызывает прерывистую работу приборов. Если проблема сохраняется, диагностируйте цепь питания (проводка от замка зажигания, контакты колодки панели) или целостность предохранителя F19 (7.5А).

Замена неисправных датчиков (топливо, температура)

Неисправности датчиков уровня топлива или температуры охлаждающей жидкости напрямую влияют на отображение информации на панели приборов ВАЗ 2114. При выходе из строя этих элементов стрелки соответствующих указателей либо замирают в одном положении, либо хаотично двигаются, либо вообще не реагируют на изменения параметров.

Диагностика требует проверки целостности проводки, контактов и самих датчиков мультиметром. Замена выполняется после точного определения проблемного узла и подбора корректной запчасти, так как датчики различаются по характеристикам для разных моделей двигателей и типов топливных модулей.

Порядок замены датчика уровня топлива

Работы проводятся при минимальном уровне топлива в баке:

Снять заднее сиденье, открутить крепления люка доступа к топливному модулю.
Отсоединить колодку проводов и топливные шланги (предварительно сбросив давление в системе).
Осторожно извлечь топливный модуль, вращая его против часовой стрелки специальным ключом или аккуратными ударами молотка через выколотку.
Заменить датчик уровня топлива (поплавок с потенциометром), входящий в состав модуля, или весь модуль в сборе.
Установить топливный модуль на место, зафиксировать его, подключить шланги и разъем.

Замена датчика температуры охлаждающей жидкости

Расположен в корпусе термостата или выпускном патрубке ГБЦ (зависит от года выпуска):

Дать двигателю полностью остыть во избежание ожогов.
Слить часть охлаждающей жидкости (до уровня ниже датчика) или подготовить емкость для быстрой замены.
Отсоединить электрический разъем от датчика.
Выкрутить неисправный датчик гаечным ключом на 19 или 21.
Вкрутить новый датчик, предварительно нанеся на резьбу термостойкий герметик (обычно идет в комплекте).
Подключить разъем, долить ОЖ до нормы, проверить герметичность.

Проверка после замены	Возможные ошибки
Запустить двигатель, дождаться прогрева	Несоответствие типа датчика
Убедиться в плавном движении стрелки указателя температуры	Плохой контакт в разъеме
Проверить показания уровня топлива при заправке	Повреждение проводки при монтаже

Профилактическая замена треснувших предохранителей

Треснувшие предохранители – частая и коварная причина отказа панели приборов ВАЗ 2114. Повреждение корпуса (обычно пластикового) может быть визуально малозаметным, особенно если трещина расположена снизу или сбоку. Нарушение герметичности приводит к окислению токоведущих элементов внутри предохранителя и ухудшению контакта в гнезде блока. Это вызывает нестабильную работу цепи или её полный обрыв.

Профилактическая замена всех вызывающих подозрения предохранителей – обязательный шаг при поиске неисправности. Даже если трещина кажется незначительной, такой предохранитель уже не гарантирует надежную передачу тока. Особое внимание уделите предохранителям, отвечающим за питание приборной панели (F1, F3, F6, F7, F19 в стандартном блоке ВАЗ 2114), и тем, которые выглядят старыми или имеют потемневший корпус.

Порядок действий для замены

Отключите зажигание и, желательно, снимите клемму "-" с аккумулятора.
Найдите блок предохранителей (расположен слева под панелью приборов в салоне, за пластиковой крышкой).
Внимательно осмотрите каждый предохранитель при хорошем освещении, вращая его в руках. Ищите:
- Трещины, сколы или деформацию корпуса.
- Потемнение или подплавление пластика.
- Ржавчину или окисление на металлических контактах.
Специальным пластиковым пинцетом (обычно есть в блоке) извлеките все подозрительные предохранители.
Замените их строго на новые предохранители ТОГО ЖЕ номинала (указан на корпусе: 5A, 7.5A, 10A, 15A, 20A, 25A, 30A). Использование "жучков" или предохранителей другого номинала недопустимо!
Убедитесь в надежной посадке новых предохранителей в гнездах.

Номер предохранителя (ВАЗ 2114)	Основные защищаемые цепи	Риск для приборки при трещине
F1 (5A)	Габаритные огни (правый борт), подсветка приборов, лампы стоп-сигналов	Отказ подсветки приборов, индикаторов
F3 (7.5A)	Питание бортового компьютера (если установлен), часть цепей приборной панели	Отказ показаний БК, тахометра, части индикаторов
F6 (7.5A)	Питание контрольных ламп приборной панели (ручник, зарядка, давление масла и др.)	Отказ контрольных ламп, индикации
F7 (7.5A)	Указатели поворотов, аварийная сигнализация, реле поворотов, лампы заднего хода	Отказ индикации поворотов на приборке
F19 (7.5A)	Питание спидометра, тахометра, указателя уровня топлива, указателя температуры ОЖ	Полный или частичный отказ стрелочных приборов

Важно: После замены всегда проверяйте работоспособность панели приборов. Если проблема не устранена, причина может быть в окислении контактов в самом блоке предохранителей, неисправном реле, плохом "массовом" соединении приборки или повреждении проводки. Профилактическая замена треснувших элементов – первый и необходимый шаг для восстановления контакта в критичных цепях.

Устранение замыкания в цепи датчиков

Замыкание в цепи датчиков – одна из ключевых причин отказа панели приборов ВАЗ 2114. Оно возникает при повреждении изоляции проводов, окислении контактов или неисправности самого датчика. Короткое замыкание приводит к перегоранию предохранителей, блокировке сигналов и хаотичному поведению стрелок на приборной доске.

Поиск требует последовательной проверки всех элементов цепи: от колодок подключения до целостности проводки. Игнорирование проблемы может вызвать выход из строя контроллера или возгорание. Работы проводятся при отключенном аккумуляторе с использованием мультиметра.

Алгоритм диагностики и ремонта

1. Проверка предохранителей: Осмотрите плавкие вставки F19 (10A) и F1 (10A) в монтажном блоке. Перегоревшие элементы заменяйте на аналогичные. Если предохранитель снова выходит из строя – замыкание сохраняется.

2. Визуальный осмотр проводки:

Отсоедините разъемы датчиков (уровня топлива, температуры, давления масла) и колодку приборной панели.
Ищите: перетертые провода в зонах перегибов (рулевая колонка, возле креплений), оплавленную изоляцию, следы окисления на контактах.

3. Прозвонка мультиметром:

Переведите прибор в режим измерения сопротивления (Ω).
Одним щупом касайтесь проверяемого провода цепи датчика, другим – массы кузова.
Показание "0 Ом" укажет на КЗ. Исправная цепь покажет обрыв или высокое сопротивление.

Цепь	Типичные точки повреждения
Датчик уровня топлива	Под задним сиденьем, лючок топливного модуля
Датчик температуры ОЖ	Возле термостата, участок вдоль ГБЦ
Датчик давления масла	Зона установки (головка блока), жгут у масляного фильтра

4. Устранение неисправности:

Зачистите окисленные контакты, обработайте WD-40.
Изолируйте поврежденные провода термоусадкой или изолентой.
При обширных повреждениях замените участок жгута.
Проверьте датчики: при КЗ на корпус – замените устройство.

После ремонта подключите АКБ и убедитесь в стабильной работе панели. Если проблема не решена – проверьте массу кузова (точки крепления под торпедой) и исправность комбинации приборов.

Перепрошивка ЭБУ при системном сбое

Перепрошивка ЭБУ (электронного блока управления) – процедура замены штатного программного обеспечения контроллера на обновлённую или корректную версию. При системных сбоях в работе панели приборов ВАЗ 2114, вызванных ошибками в ПО ЭБУ, перепрошивка часто становится единственным эффективным решением. Она устраняет программные конфликты, глюки и некорректные команды, влияющие на передачу данных к приборному щитку.

Необходимость перепрошивки возникает при отсутствии физических повреждений проводки, исправности датчиков и предохранителей, но сохранении проблем: пропадании показаний спидометра/тахометра, хаотичном мигании ламп, полном отключении панели. Эти симптомы указывают на внутренние ошибки ПО ЭБУ, которые невозможно исправить стандартной диагностикой.

Порядок выполнения перепрошивки

Этапы процедуры:

Подключение диагностического оборудования (например, K-Line адаптера) к разъёму OBD-II автомобиля
Считывание текущей версии ПО ЭБУ и идентификация контроллера (Январь 7.2, Bosch M7.9.7 и др.)
Подбор корректной прошивки:
- Официальная версия от производителя
- Доработанная калибровка (для устранения конкретных ошибок)
Создание резервной копии заводской прошивки
Запись нового ПО в память ЭБУ с последующей верификацией
Адаптация параметров (сброс самообучения, калибровка датчиков)

Критические предупреждения:

Некорректная прошивка выводит ЭБУ из строя без возможности восстановления
Обязательно использование стабилизатора напряжения при работе (скачки тока блокируют память)
После процедуры требуется проверка всех систем автомобиля тест-драйвом

Список источников

Информация о неисправностях панели приборов ВАЗ 2114 собрана из технической документации и практического опыта ремонта.

Для диагностики и устранения проблем использовались следующие категории источников.

Официальное руководство по ремонту ВАЗ 2113-2115 (издательство ЗАЗ)
Электросхемы бортовой системы ВАЗ 2114 (заводские технические спецификации)
Форумы автомобилистов: Drive2.ru (раздел Lada 2114), ВАЗ 2114 клуб
Профильные сайты по ремонту: Автоэлектрик.инфо, Автодромо
Видео-инструкции по диагностике приборной панели на YouTube-каналах автоэлектриков
Мануалы по замене предохранителей и реле (оригинальные каталоги деталей)
