Не работает печка ВАЗ-2110? Ремонт моторедуктора - старые и новые модели

Статья обновлена: 18.08.2025

Моторедуктор отопителя салона – критически важный компонент климатической системы ВАЗ-2110, отвечающий за регулировку воздушных заслонок и распределение потоков воздуха. Его выход из строя полностью парализует управление микроклиматом в салоне, доставляя серьезные неудобства водителю и пассажирам.

Основными симптомами неисправности являются:

• Полное отсутствие реакции печки на переключение режимов обдува

• Некорректное переключение между потоками воздуха (например, обдув лобового стекла вместо ног)

• Постоянный фоновый шум или треск за центральной консолью при работе системы

• Самопроизвольное переключение режимов без команды с панели управления.

Диагностика и ремонт осложняются различиями в конструкции старых образцов с черным пластиковым корпусом и новых модификаций с серым/бежевым корпусом и измененной схемой крепления. В статье подробно разберем типовые причины поломок для обоих исполнений, методы проверки электродвигателя и шестеренчатой передачи, а также практические решения – от чистки контактов и замены шестерен до полной установки нового узла с адаптацией под конкретную версию автомобиля.

Типичные признаки неисправности электродвигателя отопителя

Отказ моторедуктора печки проявляется через характерные симптомы, связанные с нарушением работы вентилятора или его управляющей электроники. Первым тревожным сигналом обычно становится частичная или полная потеря функциональности системы обдува салона.

Дальнейшие признаки помогают точнее локализовать проблему именно в электродвигателе или его цепи, исключая засорение воздуховодов или механические повреждения заслонок. Важно оперативно реагировать на эти симптомы для предотвращения перегрева деталей или короткого замыкания.

Основные симптомы неисправности

• Полное отсутствие вращения вентилятора при включении всех скоростей обдува
• Самопроизвольное отключение работающего двигателя через произвольные промежутки времени
• Работа только на максимальной скорости при неисправности резистора (на старых образцах)
• Появление посторонних звуков при работе: скрежета, гула или вибрации
• Запах гари или видимый дым из воздуховодов
• Перебои в работе на определенных скоростях (пропадание 1-3 режимов)
• Несоответствие скорости вращения выбранному положению регулятора

Основные причины заклинивания крыльчатки вентилятора

Механические помехи – основная категория неисправностей. Скопление грязи, листьев или посторонних предметов между лопастями и корпусом создает физическое препятствие вращению. Особенно актуально после длительной эксплуатации без обслуживания или при повреждении защитной решетки радиатора.

Деформация компонентов также блокирует движение крыльчатки. Перекос вала электродвигателя, изгиб лопастей от удара или температурная деформация пластика корпуса при перегреве приводят к затиранию деталей. Часто возникает после неквалифицированного ремонта или использования неоригинальных запчастей низкого качества.

Ключевые факторы заклинивания

• Критический износ подшипников – вызывает смещение вала и зацепление крыльчатки за статор двигателя
• Обледенение механизма – попадание влаги в корпус с последующим замерзанием при отрицательных температурах
• Коррозия вала – образование ржавчины в месте посадки крыльчатки, "прикипание" деталей
• Попадание троса/проводов – обрывки элементов проводки или оболочек тросов управления

Старые образцы	Новые образцы
• Разрушение бронзовой втулки вала • Коррозия стального крепежа • Расплавление пластика крыльчатки	• Залипание коллекторного узла • Деформация пластика от перегрева • Заклинивание бесщеточного двигателя

Важно! Перед диагностикой электродвигателя обязательно отсоединяйте питание. Попытки принудительного проворачивания под током приводят к выходу из строя транзисторов блока управления.

Диагностика обрыва цепи питания мотора печки

Проверка наличия питания на моторе отопителя – первый этап при отказе вентилятора. Начинают с предохранителя F1 (20А), расположенного в монтажном блоке салона. Исправность элемента подтверждается контрольной лампой или мультиметром на обоих контактах.

Далее исследуют цепь от предохранителя к мотору печки. Ключевые точки замера напряжения: клеммы разъема электродвигателя при включенной печке на максимальную скорость. Отсутствие "+12В" на одном из проводов (обычно красном или оранжевом) сигнализирует о разрыве цепи.

Поиск места обрыва

Последовательность действий для локализации повреждения:

1. Замер на реле печки: Проверить наличие напряжения на контактах 30 и 87 реле К3 при включенном зажигании и работающем вентиляторе.
2. Диагностика резистора (старые образцы): Убедиться в целостности проводов между реле, резистором и мотором. Окисление контактов резистора – частая причина.
3. Осмотр разъемов: Проверить колодку подключения мотора, контакты реле и монтажного блока на предмет коррозии, оплавления или ослабления фиксации.
4. Целостность провода: Прозвонить участок цепи от реле/резистора до двигателя мультиметром в режиме омметра.

Элемент цепи	Признак обрыва	Способ проверки
Предохранитель F1	Перегорание нити	Визуально, тестером
Реле К3	Отсутствие щелчка, напряжение на управляющем контакте	Замена на заведомо исправное, замер на контакте 85
Проводка	Механические повреждения, переломы	Прозвонка участков, визуальный осмотр
Колодки соединений	Окисление, нарушение контакта	Зачистка контактов, обжим клемм

Важно: На новых образцах (с ЭБУ) исключить неисправность блока управления – проверить наличие управляющего сигнала на реле от ЭБУ. На старых моделях уделить особое внимание контактам резистора и кнопке включения.

Проверка работоспособности резистора моторедуктора

Резистор отвечает за регулировку скорости вращения вентилятора печки. При его неисправности характерны отказы на отдельных скоростях (чаще всего 1-3 позиции) при работоспособности максимального режима. Проверка выполняется после демонтажа моторчика с салонного фильтра или панели.

Сначала выполните визуальный осмотр: извлеките резистор из корпуса моторедуктора, очистите от пыли. Ищите почернения, трещины на корпусе, оплавленные участки или обрывы никелевых дорожек на плате. Нарушение целостности теплового предохранителя (тонкой проволочной перемычки) также указывает на поломку.

Проверка мультиметром

Переведите мультиметр в режим измерения сопротивления (Ω). Последовательно проверьте значения между контактами резистора согласно схеме:

• Старые образцы (3 контакта):
  • Между крайним левым и средним: ~3.9-4.5 Ом (1 скорость)
  • Между крайним левым и правым: ~1.5-2.2 Ом (2 скорость)
• Новые образцы (4 контакта):
  • Между 1 и 2 контактом: ~0.8-1.2 Ом (1 скорость)
  • Между 1 и 3 контактом: ~0.5-0.7 Ом (2 скорость)
  • Между 1 и 4 контактом: ~0.2-0.4 Ом (3 скорость)

Типовые признаки неисправности:

Показание мультиметра	Диагноз
Бесконечность (обрыв)	Перегорание резистивного элемента или дорожки
Нулевое сопротивление	Короткое замыкание в цепи
Сильное отклонение от номинала	Деградация резистора, нарушение контактов

При замене устанавливайте деталь с идентичной маркировкой. Убедитесь в плотном прилегании термопасты (если предусмотрена) к корпусу моторедуктора для отвода тепла. После монтажа проверьте работу всех скоростей вращения вентилятора.

Окисление контактов разъёма электродвигателя: локализация проблемы

Окисление контактов в разъёме электродвигателя печки возникает из-за воздействия влаги и перепадов температур. Проявляется проблема нестабильной работой вентилятора: отказ на определённых скоростях, самопроизвольное отключение или полное отсутствие вращения. Особенно характерно для автомобилей, эксплуатируемых в условиях высокой влажности или после протечек салона.

Локализуется неисправность в зоне подключения фишки к моторчику печки, расположенному за бардачком под торпедой. Для доступа требуется демонтировать перчаточный ящик, после чего разъём становится визуально доступен. На старых образцах ВАЗ-2110 используется прямоугольный 3-контактный разъём чёрного цвета, на новых (после 2003 г.) – аналогичный по форме, но часто серого или белого цвета.

Порядок выявления окисления

1. Отсоедините фишку от электродвигателя, нажав на пластиковый фиксатор
2. Осмотрите металлические клеммы внутри разъёма и на двигателе:
   • Старые образцы: белый/зелёный налёт на латунных контактах
   • Новые образцы: потемнение или коррозия стальных контактов
3. Проверьте плотность прилегания клемм – окисление часто сопровождается разболтанностью соединения

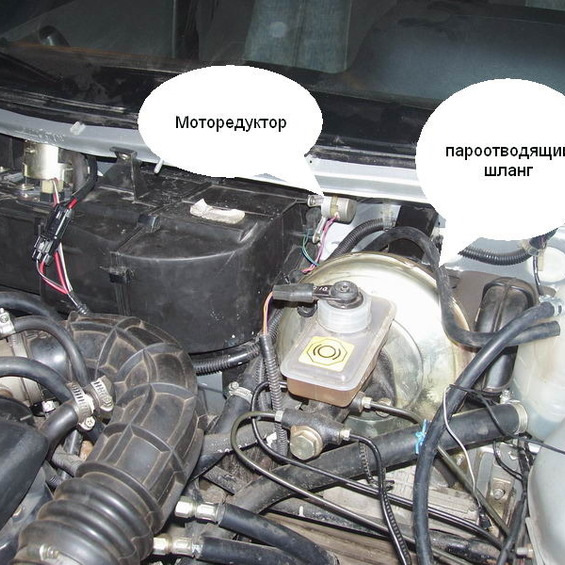

Особенности демонтажа моторедуктора в ранних моделях (до 2003 года)

Демонтаж моторедуктора в автомобилях ВАЗ-2110 ранних годов выпуска требует учёта конструктивных отличий системы отопления. Основная сложность заключается в ограниченном пространстве и особенностях крепления компонентов за панелью приборов.

Для работы потребуется стандартный набор инструментов: крестообразная и плоская отвёртки, ключи на 10 и 13, а также пассатижи. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

1. Снимите декоративные накладки: удалите пластиковую облицовку тоннеля между сиденьями, боковые кожухи центральной консоли и нижнюю панель под рулевой колонкой.
2. Демонтируйте блок управления печкой: открутите два крепёжных винта, отсоедините тросики регулировки заслонок и электрические разъёмы подсветки.
3. Получите доступ к моторчику: снимите правый воздуховод, идущий к боковому дефлектору – он перекрывает доступ к креплениям моторедуктора.
4. Отключите питание: найдите трёхконтактный разъём в районе моторного щита (под панелью приборов), нажмите на фиксатор и отсоедините колодку проводов.
5. Выкрутите крепёжные винты: используйте короткую крестообразную отвёртку для трёх винтов, расположенных в труднодоступных точках корпуса отопителя. Один винт обычно скрыт за кронштейном.
6. Извлеките моторедуктор: аккуратно расшатайте корпус, проворачивая его против часовой стрелки, чтобы освободить приводной сектор заслонки. Выводите устройство вниз через освобождённое пространство.

Примечание: в ранних версиях встречаются закисшие крепления – обработайте резьбу WD-40 за 15 минут до откручивания. Избегайте чрезмерных усилий при снятии пластиковых клипс, чтобы не сломать фиксаторы.

Алгоритм снятия мотора вентилятора на рестайлинговых версиях

На рестайлинговых моделях ВАЗ-2110 доступ к мотору вентилятора осуществляется через подкапотное пространство. Конструкция отличается от ранних версий отсутствием доступа через бардачок салона.

Перед началом работ снимите минусовую клемму с аккумулятора. Подготовьте набор ключей (включая головки на 8 и 10 мм), крестовую и плоскую отвертки.

Порядок демонтажа

1. Снимите корпус воздушного фильтра:
   • Отщелкните пружинные зажимы воздуховода
   • Открутите гайки крепления корпуса (ключ 10 мм)
   • Извлеките корпус фильтра целиком
2. Демонтируйте мешающие элементы:
   • Отсоедините патрубок вентиляции картера
   • Снимите кронштейн троса газа (2 болта под ключ 8 мм)
3. Отсоедините электропроводку:
   • Нажмите на фиксатор разъёма питания мотора
   • Отсоедините колодку проводов
4. Выкрутите крепёж мотора:
   • Найдите три болта крепления (расположены треугольником)
   • Используя головку на 8 мм, выкрутите болты против часовой стрелки
5. Извлеките моторный блок:
   • Проверьте отсутствие препятствий для крыльчатки
   • Потяните мотор на себя с лёгким покачиванием
   • Извлеките узел в сборе с крыльчаткой

Важно: не прилагайте чрезмерных усилий при извлечении – пластиковые крепления корпуса печки хрупкие. Перед установкой нового мотора очистите посадочное место от мусора и листьев.

Чистка и смазка втулок электродвигателя старого образца

Демонтируйте моторчик печки, отсоединив колодку проводов и открутив крепежные гайки. Разберите корпус электродвигателя, аккуратно сняв заднюю крышку и стопорные шайбы для доступа к якорю и втулкам.

Извлеките ротор из корпуса, обращая внимание на расположение втулок. Проверьте их на люфт и видимые повреждения – при наличии глубоких рисок или деформации требуется замена.

Технология обработки втулок

1. Протрите посадочные места в корпусе и втулки ветошью, смоченной в WD-40 или бензине
2. Удалите засохшую смазку и грязь из внутренних каналов втулок:
   • Используйте деревянную зубочистку
   • Применяйте мягкую медную щетку
3. Промойте детали в керосине и просушите сжатым воздухом
4. Нанесите термостойкую смазку:

   Тип смазки	Примеры
   Литиевая	Литол-24, Циатим-201
   Медная	MS-1600, Liqui Moly Kupfer-Paste

5. Равномерно распределите смазку по внутренней поверхности втулок тонким слоем

Соберите узел в обратной последовательности, избегая перекоса ротора при установке. Проверьте легкость вращения вала от руки перед монтажом моторчика на автомобиль.

Важно: не используйте графитовые смазки – они усиливают износ втулок старого образца. Повторяйте процедуру каждые 2-3 года для профилактики заклинивания.

Замена подшипников моторедуктора в новых модификациях

В новых образцах моторедуктора печки ВАЗ-2110 (после 2007 года) применяется конструкция с запрессованными подшипниками качения, исключающая регулировочную гайку. Основной дефект – появление гула или вибрации при работе вентилятора из-за износа опорных подшипников скольжения вала ротора.

Для замены потребуется снять и разобрать моторедуктор, предварительно демонтировав педальный узел в салоне. Ключевая особенность новых модификаций – необходимость аккуратного выпрессовывания старых подшипников и запрессовки новых с соблюдением соосности вала.

Порядок работ

1. Снять фиксатор (стопорное кольцо) с вала якоря.
2. Выпрессовать старые подшипники из корпуса редуктора с помощью оправки подходящего диаметра.
3. Очистить посадочные места в корпусе от грязи и остатков смазки.
4. Запрессовать новые подшипники (номинал 696ZZ или аналог) до упора, используя оправку, передающую усилие только на внешнюю обойму.
5. Установить стопорное кольцо на вал, проверить свободное вращение ротора без заеданий.
6. Нанести термостойкую смазку на вал перед сборкой (например, Литол-24).

Важные нюансы:

• Использовать только подшипники закрытого типа (с защитными шайбами) для предотвращения попадания пыли.
• Запрессовывать подшипники строго перпендикулярно оси посадочного места – перекос приводит к заклиниванию вала.
• Не допускать ударных нагрузок на пластиковый корпус редуктора при демонтаже/монтаже.

Параметр	Старая модификация	Новая модификация
Тип подшипника	Бронзовые втулки (требовали регулировки)	Закрытые шарикоподшипники (696ZZ)
Крепление на валу	Регулировочная гайка	Стопорное кольцо
Сложность ремонта	Проще (доступна регулировка зазора)	Сложнее (требуется прессовый инструмент)

После сборки обязательно проверить плавность хода вала до установки моторедуктора в автомобиль. Неправильный монтаж подшипников сокращает ресурс узла в 2-3 раза.

Устранение люфта вала крыльчатки без замены агрегата

Люфт вала крыльчатки в моторедукторе печки ВАЗ-2110 возникает из-за износа пластиковых втулок или деформации посадочных мест. На старых образцах (до 2003 г.) вал установлен в двух пластиковых втулках, которые со временем истираются, на новых (после 2003 г.) используется комбинированная металло-пластиковая конструкция, где изнашивается преимущественно нижний пластиковый элемент.

Для ремонта потребуется демонтировать моторедуктор, разобрать корпус и извлечь крыльчатку с валом. Далее методика отличается для разных версий агрегатов.

Способы устранения для старых образцов (до 2003 г.)

• Замена втулок: Используйте ремкомплект ВАЗ-2110-8121070. Старые втулки выпрессовываются, новые устанавливаются с легким натягом.
• Уплотнение фольгой: При отсутствии втулок оберните посадочные гнезда вала алюминиевой фольгой в 2-3 слоя для уменьшения зазора.
• Клеевой фиксатор: Нанесите термостойкий анаэробный герметик (Loctite 648) на внутреннюю поверхность втулок перед установкой вала.

Способы устранения для новых образцов (после 2003 г.)

1. Регулировка металлической втулки: Аккуратно подогните лепестки нижней металлической втулки пассатижами, уменьшив зазор.
2. Установка шайб: Добавьте тонкие текстолитовые шайбы (толщиной 0.2-0.5 мм) под верхний торец вала между крыльчаткой и корпусом.
3. Пропитка втулок: Погрузите нижнюю пластиковую втулку в кипящее масло на 2-3 минуты для временного восстановления геометрии.

Критерий	Старые образцы	Новые образцы
Основной материал втулок	Пластик	Металл (верх) / Пластик (низ)
Эффективный метод	Замена втулок	Регулировка лепестков
Срок службы после ремонта	1-2 года	До 3 лет

Важно: После сборки проверьте отсутствие биения крыльчатки ручным прокручиванием до установки в печку. При сильном износе посадочных отверстий в корпусе (более 0.8 мм) потребуется замена моторедуктора.

Ремонт коллекторного узла электромотора паяльным методом

Износ ламелей коллектора или нарушение контакта в местах пайки обмоток – распространённая неисправность, приводящая к искрению, неравномерной работе мотора и отказу печки. Паяльный метод применяется для восстановления соединений при отвалившихся проводах якоря или микротрещинах в контактных зонах, характерных как для старых, так и новых образцов моторедукторов.

Технология требует демонтажа и разборки электродвигателя для доступа к коллектору. Критически важно использовать тугоплавкий припой (например, ПОС-40) и активный флюс, устойчивый к высоким температурам, чтобы соединения выдержали эксплуатационные нагрузки. Предварительная зачистка контактных площадок и обезжиривание обязательны.

Последовательность работ

1. Демонтаж якоря: Снять щёткодержатели, извлечь якорь из корпуса мотора.
2. Подготовка коллектора:
   • Зачистить ламели и концы обмоток наждачной бумагой (зернистость 600-800).
   • Обезжирить спиртом или ацетоном.
3. Пайка:
   • Нанести флюс на зону соединения (например, хлористый цинк).
   • Прогреть место пайки паяльником мощностью 60-100 Вт.
   • Внести припой, добившись равномерного покрытия без наплывов между ламелями.
4. Контроль и сборка:
   • Проверить мультиметром отсутствие замыканий между соседними ламелями.
   • Удалить остатки флюса, проточить коллектор на токарном станке (при необходимости).
   • Собрать узел, заменить изношенные щётки.

Особенности для разных образцов:

Тип мотора	Сложность	Рекомендации
Старый (разборный)	Проще доступ	Проверить состояние втулок и пластин коллектора перед пайкой
Новый (неразборный)	Риск повреждения	Использовать термофен для локального нагрева, избегать перегрева пластика

Метод эффективен при локальных дефектах, но требует аккуратности: перегрев якоря разрушает изоляцию обмоток. При сильном износе ламелей или замыканиях в обмотках пайка нецелесообразна – требуется замена мотора.

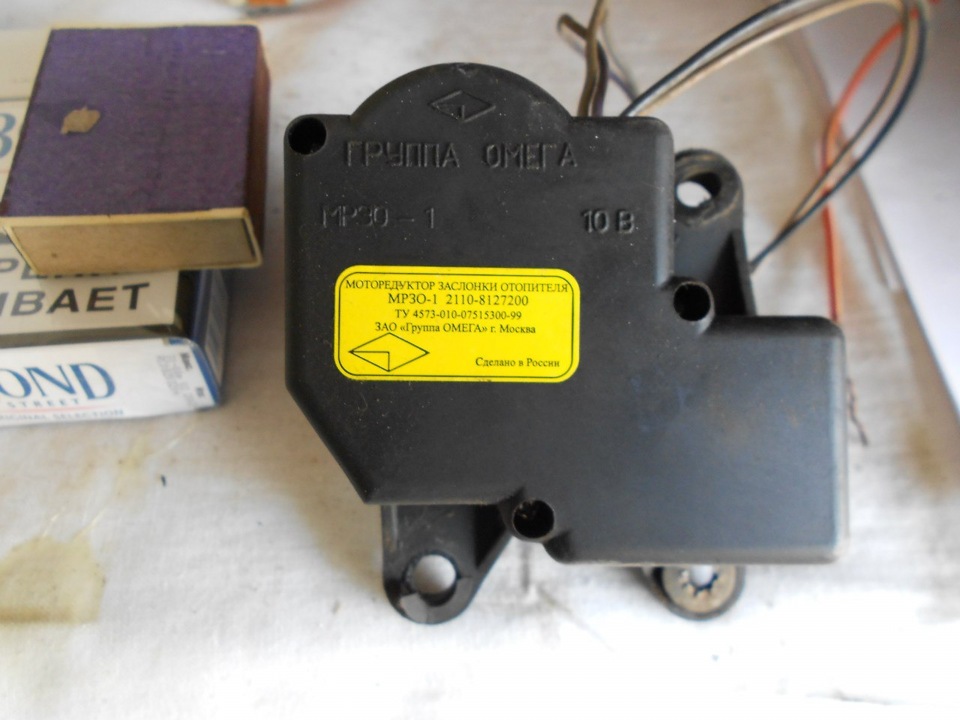

Критерии выбора оригинального моторедуктора ВАЗ-2110

Выбор именно оригинального моторедуктора печки отопления ВАЗ-2110 критически важен для долговечной и корректной работы системы обогрева салона. Подделки, часто визуально похожие, обладают значительно худшим качеством материалов и сборки, что приводит к повторным отказам и дополнительным затратам.

Приобретая новый моторедуктор, необходимо тщательно проверять несколько ключевых параметров, чтобы гарантированно получить оригинальную деталь от производителя, соответствующую техническим требованиям автомобиля.

Основные признаки оригинальности

Визуальный осмотр упаковки и детали:

• Маркировка: Четкая, не стираемая маркировка на корпусе двигателя и редуктора. Должны быть указаны: номер детали (часто 2110-8121060 или его аналоги для разных годов), номинал резистора (например, 0,23 Ом ±5%), дата производства.
• Производитель: Оригинальные моторедукторы для ВАЗ-2110 выпускает АО "Автоэлектроника" (г. Калуга). На корпусе или упаковке должен быть логотип производителя (буквы "А" и "Э" в круге) или четкая надпись "АВТОЭЛЕКТРОНИКА".
• Качество пластика: Корпус редуктора из прочного, не хрупкого пластика. Заусенцы, нечеткие формы, мутный или слишком блестящий пластик – признаки подделки.
• Качество металла: Шток привода заслонки должен быть из качественного металла, без следов ржавчины или деформации. Шестерни внутри редуктора (если видно) – из прочного износостойкого материала.
• Упаковка: Качественная картонная коробка с четкой полиграфией, номером детали, штрих-кодом и данными производителя (АО "Автоэлектроника"). Наличие голограммы или других защитных элементов (меняется со временем, уточняйте актуальные).

Конструктивные особенности (в сравнении с аналогами):

Характеристика	Оригинал (АО "Автоэлектроника")	Типичная Подделка/Аналог
Резистор (токоограничивающий)	Номинал строго 0,23 Ом ±5%. Качественная керамическая основа, надежный контакт.	Часто другой номинал (0.15 Ом, 0.33 Ом), низкокачественные материалы, плохой контакт, перегрев.
Длина хода штока	Строго соответствует заводским требованиям (~70 мм полный ход). Плавный ход без заеданий.	Может быть короче или длиннее, приводя к неполному открытию/закрытию заслонки. Ход рывками.
Уплотнительное кольцо штока	Качественная резина, плотно обжимает шток, предотвращая попадание пыли/влаги в редуктор.	Дешевая, быстро дубеющая резина, плохо уплотняет.
Плата управления	Качественная пайка элементов, защитное покрытие (лак), четкая маркировка.	"Голая" плата без покрытия, неаккуратная пайка, элементы низкого качества.

Проверка перед покупкой:

1. Сравните внешний вид: Изучите фото оригинальных деталей в интернете (официальные каталоги, форумы).
2. Проверьте шток: Аккуратно выдвиньте и задвиньте шток пальцем. Ход должен быть плавным, без заеданий и люфтов.
3. Прозвоните резистор: Мультиметром проверьте сопротивление между контактами резистора. Оно должно быть 0.23 Ом ±5% (0.218 - 0.241 Ом). Отклонение – верный признак неоригинальной или бракованной детали.
4. Проверьте работу: Если возможно, подключите к аккумулятору (12В) напрямую или через кнопку/реле. Шток должен двигаться плавно и до конца в обоих направлениях без посторонних звуков (треск, скрежет).
5. Покупайте у проверенных поставщиков: Официальные дилеры LADA, крупные специализированные магазины автозапчастей с хорошей репутацией.

Последствия установки неоригинала: Быстрый выход из строя (перегорание резистора, заклинивание редуктора, износ шестерен), неполное открытие/закрытие заслонки (неэффективный обогрев/охлаждение), риск возгорания из-за перегрева некачественного резистора.

Установка совместимых аналогов вместо штатного электродвигателя

Замена оригинального мотора на аналог часто вызвана высокой стоимостью или отсутствием штатных запчастей, особенно для старых моделей ВАЗ-2110. Качественные аналоги предлагают улучшенную надежность и ресурс при меньших затратах, но требуют тщательного подбора по техническим параметрам.

Ключевыми критериями выбора являются: идентичность крепежных отверстий, совпадение диаметра вала крыльчатки (стандарт – 30 мм), мощность в диапазоне 80-100 Вт, и напряжение 12 В. Обязательно сверяйте расположение и тип электрического разъема для корректного подключения.

Популярные аналоги и особенности монтажа

Аналог	Совместимость	Требуемые доработки
LUZAR LME 2401	Старые и новые образцы	Без изменений, прямой монтаж
Pekar 2110-01	Новые образцы (после 2003 г.)	Корректировка креплений
Bosch 0 130 027 006	Старые образцы	Перепайка разъема

Пошаговая установка:

1. Демонтаж штатного двигателя:
   • Старые образцы: снятие педального узла для доступа к мотору.
   • Новые образцы: извлечение через бардачок после откручивания фиксаторов.
2. Подготовка аналога:
   • Проверка посадки крыльчатки на вал (допуск люфта – до 0,3 мм).
   • Установка переходных втулок при несовпадении диаметров вала.
3. Электрическое подключение:
   • Стандартная распиновка: коричневый провод – масса, красный/синий – +12В.
   • При несовпадении разъемов – обжим новых клемм или пайка.

После монтажа проверьте отсутствие вибрации на всех скоростях и равномерность воздушного потока. Для старых печек рекомендована дополнительная герметизация корпуса мотора термостойким силиконом.

Особенности подключения мотора с 4-контактным разъёмом

В новых образцах моторедукторов ВАЗ-2110 применяется 4-контактный разъём, где четвёртый контакт отвечает за передачу сигнала тахометра. Это позволяет блоку управления отслеживать реальные обороты двигателя вентилятора, в отличие от старых 3-контактных моделей без обратной связи.

При замене старого мотора на новый 4-контактный требуется адаптация проводки: необходимо подключить дополнительный сигнальный провод к приборной панели. Если авто изначально оснащалось 3-контактным разъёмом, потребуется установка переходника или ручная перепайка колодки с соблюдением распиновки.

Распиновка и схема подключения

Контакт	Назначение	Цвет провода (тип.)
1	Масса (GND)	Чёрный
2	Питание +12V	Красный
3	Управление скоростями (через резистор)	Синий/Зелёный
4	Сигнал тахометра	Жёлтый/Серый

Важные нюансы:

1. При подключении к старой проводке (3 провода) контакт №4 остаётся незадействованным, но это отключает функцию контроля оборотов
2. Перепутывание контактов 1 и 2 вызывает мгновенное перегорание предохранителя F7 (15А)
3. Короткое замыкание на контакте №4 может повредить датчик тахометра в приборной панели

Для корректной работы нового мотора в старых авто рекомендуется установить дополнительный провод от 4-го контакта до комбинации приборов (клемма «ТАХ»). Если сигнальный провод отсутствует в штатной жгуте, его необходимо проложить отдельно с экранированием.

Переделка креплений для монтажа нестандартных модификаций

Основная сложность при установке неоригинальных моторчиков печки (например, от иномарок или усиленных моделей) заключается в несовпадении посадочных мест и крепежных отверстий. Габариты и форма корпусов отличаются, что требует физической адаптации узла к штатным точкам фиксации в корпусе отопителя. Без доработки монтаж невозможен или приводит к вибрациям и перекосу вала.

Для решения изготавливают переходные пластины-адаптеры из листового металла толщиной 1.5-2 мм (алюминий или сталь). Ключевые этапы включают точную разметку под отверстия редуктора, перенос точек крепления на пластину с учетом смещения относительно штатных креплений кузовной части, и последующую фиксацию через демпфирующие прокладки. Обязательна проверка свободного хода крыльчатки после установки.

Последовательность работ

1. Снятие старого редуктора: демонтаж педального узла, торпедо или панели тоннеля (зависит от года выпуска авто).
2. Сверка геометрии: приложить новый мотор к посадочному месту, зафиксировать расхождения по осям креплений.
3. Изготовление пластины:
   • Вырезать заготовку по контуру штатного крепежного фланца с припуском 10-15 мм.
   • Разметить и просверлить отверстия под корпус нового мотора (с зенковкой под потайные головки болтов).
   • Совместить пластину с кузовными креплениями, наметить и высверлить ответные отверстия.
4. Установка с виброизоляцией:

   Материал прокладки	Толщина	Крепеж
   Резина EPDM	3-5 мм	Болты М4 с стопорными гайками
   Пористый каучук	4 мм	Винты с резиновыми втулками

5. Контроль зазоров: убедиться в отсутствии контакта крыльчатки с кожухом после сборки (ручной прокруткой вала).

Важно: для новых редукторов с пластиковым корпусом (после 2006 г.) вместо металлической пластины используют армированный стеклотекстолит, исключающий деформацию точек крепления. Обязательна герметизация стыков силиконовым составом во избежание подсоса воздуха.

Профилактика засорения радиатора печки для защиты моторедуктора

Засорение радиатора печки напрямую влияет на нагрузку моторедуктора: снижение пропускной способности каналов повышает сопротивление потоку антифриза. Это заставляет электродвигатель работать с перегрузкой, что вызывает перегрев обмоток, износ щеток и разрушение пластиковых шестерен в редукторном механизме.

Регулярная профилактика радиатора предотвращает образование отложений и поддерживает оптимальную циркуляцию ОЖ. Это минимизирует механическую нагрузку на моторедуктор, исключая его заклинивание и продлевая ресурс детали даже в условиях эксплуатации старых моделей ВАЗ-2110.

Ключевые профилактические меры

• Замена антифриза по регламенту (каждые 60 000 км или 2 года): Использование качественных жидкостей с антикоррозийными присадками предотвращает образование накипи и шлама.
• Промывка системы охлаждения: При каждой замене антифриза выполнять двухэтапную очистку:
  1. Заливка дистиллированной воды со спецсредством (например, Lavr Motor Next), прогрев двигателя 15-20 минут.
  2. Слив и повторная промывка чистой водой до прозрачности выходящей жидкости.
• Установка дополнительного фильтра: Врезка в патрубок печки магнитного или сетчатого фильтра тонкой очистки улавливает частицы ржавчины и резины до их попадания в радиатор.
• Контроль состояния патрубков: Замена резиновых шлангов при первых признаках расслоения или разбухания для исключения попадания резиновой крошки в радиатор.

Мера	Для старых образцов	Для новых образцов
Чистка сот радиатора	Механическая продувка сжатым воздухом со стороны салона (после снятия педального узла)	Обработка пенным очистителем конденсора через технологические заглушки
Защита от мусора	Установка сетки на воздухозаборник под лобовым стеклом	Регулярная очистка дренажных каналов кондиционера

Важно: При первых симптомах слабого потока воздуха из дефлекторов немедленно провести диагностику радиатора. Игнорирование признаков засора гарантированно приводит к выходу из строя моторедуктора из-за критических нагрузок.

Экспресс-методы восстановления работы вентилятора печки зимой

При отказе вентилятора печки в мороз первичную диагностику начинают с проверки предохранителя F1 (10А) в салонном блоке и реле К3 в моторном отсеке. Окисленные контакты в разъемах – частая причина исчезновения питания из-за температурных перепадов и влажности.

Зимой особое внимание уделяют механическому заклиниванию вала мотора: загустевшая смазка и примерзание щеток к коллектору блокируют вращение. Электронные регуляторы новых образцов чувствительны к конденсату, а резисторы старых модификаций уязвимы при перепадах напряжения.

Алгоритм экстренного восстановления

1. Механическая «раскрутка» двигателя
   • Снимите декоративный кожух под бардачком
   • Легко постучите по корпусу мотора молотком через деревянный брусок
   • Вручную проверните крыльчатку через воздуховод (на заглушенном авто)
2. Прогрев критичных узлов
   • Феном или строительным термопистолетом прогрейте корпус мотор-редуктора (t° не выше +60°C)
   • Для новых образцов: направьте теплый воздух на электронный регулятор скорости за торпедой
   • Для старых модификаций: прогрейте резистор возле воздуховода
3. Экспресс-диагностика цепи

   Элемент	Старый образец	Новый образец
   Проверка питания	Тестером на разъеме резистора	Диагностика через OBD-разъем
   Обход реле	Замыкание контактов 30 и 87 в колодке	Подача +12V на серый провод моторчика

Временная подача питания при отказе регулятора: для старых моделей перемкните красный и синий провода на разъеме мотора – вентилятор заработает на максимуме. В новых образцах используйте перемычку между +12V аккумулятора и контактом №2 (фиолетовый провод) электродвигателя.

Важно: после восстановления работы просушите салон, включив печку на 10-15 минут. При повторных отказах обязательна замена мотор-редуктора или регулятора скорости.

Список источников

Официальные технические руководства и ремонтная документация от АвтоВАЗа, включая руководства по эксплуатации ВАЗ-2110 и каталоги запчастей. Специализированные издания по устройству автомобилей семейства LADA, такие как "Электрооборудование автомобилей ВАЗ" и "Системы отопления и вентиляции отечественных автомобилей".

Протоколы технических сервисных бюллетеней АвтоВАЗа, касающиеся модификаций моторедукторов и распространённых дефектов. Отчёты лабораторий автосервисов по диагностике неисправностей вентиляционных систем.

Интернет-ресурсы и профильные сообщества

• Форумы владельцев ВАЗ-2110 (Drive2.ru, ВАЗ Клуб) с тематическими обсуждениями замены моторедукторов старых и новых моделей
• Технические блоги автоэлектриков с разбором схем подключения и методиками тестирования цепи
• Видеоинструкции на платформах YouTube по демонтажу педального узла и регулятора скорости вентилятора
• Базы знаний автосервисов (AutoDoc, Exist) с описанием совместимости ремонтных комплектов

Видео: ВАЗ 2111 (2110-2112). ремонт отопителя. установка заслонок печки.


• Шины Dunlop SP Sport LM704 - отзывы, характеристики, модели, особенности

• Масло в КПП ВАЗ-2110 - объём, проверка и замена

• Можно ли увеличить срок службы аккумулятора?
