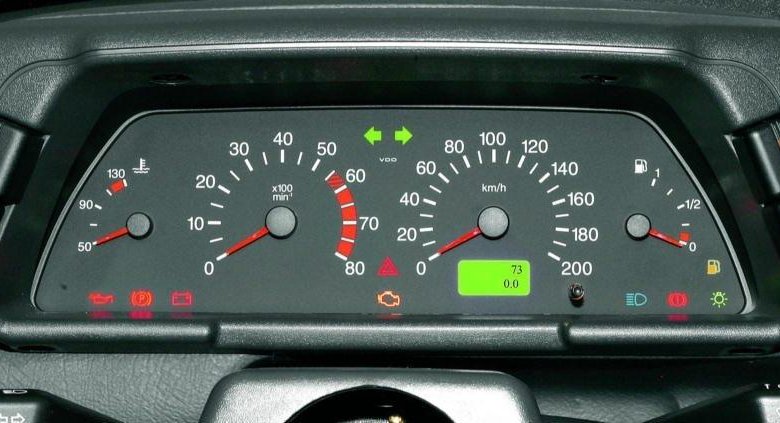

Не работает приборная панель ВАЗ-2110 - причины и ремонт

Статья обновлена: 18.08.2025

Неисправность приборной панели на ВАЗ-2110 – критическая проблема, лишающая водителя контроля над ключевыми параметрами работы автомобиля: скоростью, уровнем топлива, температурой двигателя и состоянием систем.

Игнорирование этой неполадки может привести к серьезным последствиям – от перегрева мотора до полной остановки на трассе из-за отсутствия индикации критических предупреждений.

В статье рассмотрим основные причины отказа приборной панели ("приборки"), от простых (плохой контакт, перегоревший предохранитель) до сложных (неисправность ЭБУ, повреждение проводки).

Подробно разберем эффективные методы диагностики и самостоятельного устранения неполадок, а также дадим практические советы по предотвращению повторных сбоев.

Проверка предохранителя F3 (15А) в монтажном блоке

Откройте крышку монтажного блока, расположенного в салоне со стороны водителя под панелью приборов. Найдите предохранитель F3 номиналом 15А – его позиция указана на обратной стороне крышки блока или в технической документации автомобиля.

Визуально осмотрите плавкую вставку предохранителя на предмет обрыва или потемнения колбы. Если металлическая нить цела и отсутствуют следы перегрева, переходите к инструментальной диагностике с помощью мультиметра для точного подтверждения исправности элемента.

Пошаговая процедура проверки

1. Снимите предохранитель специальным пластиковым пинцетом (расположен в монтажном блоке)
2. Переведите мультиметр в режим прозвонки или измерения сопротивления (Ω)
3. Прикоснитесь щупами прибора к обоим металлическим контактам предохранителя

Показания мультиметра	Состояние предохранителя
Звуковой сигнал / 0 Ом	Исправен
Отсутствие сигнала / OL (перегрузка)	Требуется замена

При обнаружении неисправности установите новый предохранитель строго на 15А. Использование "жучков" или элементов другого номинала приведёт к риску возгорания электропроводки. Если новый предохранитель сразу перегорает – ищите короткое замыкание в цепи приборной панели.

Тестирование целостности предохранителя F5 (7.5А)

Предохранитель F5 (7.5А) защищает цепь питания приборной панели и связанных систем. Его перегорание – наиболее частая причина полного отказа комбинации приборов. Расположен в основном монтажном блоке салона, обычно под рулевой колонкой или панелью управления.

Перед проверкой обязательно заглушите двигатель и выньте ключ из замка зажигания. Подготовьте мультиметр (в режиме прозвонки/омметра), тонкогубцы или специальный съемник предохранителей. Найдите блок по схеме на его крышке – F5 часто находится в левом верхнем квадранте.

Процедура проверки

1. Снимите защитную крышку блока предохранителей
2. Идентифицируйте F5 по схеме или маркировке (номинал 7.5А)
3. Извлеките предохранитель вертикально вверх без перекоса
4. Проведите визуальный осмотр:
   • Перемычка должна быть цельной, без разрывов
   • Отсутствие потемнений или оплавления корпуса
5. Выполните инструментальную проверку мультиметром:
   • Установите режим прозвонки (значок 🔊) или измерения сопротивления (Ω)
   • Приложите щупы к металлическим контактам предохранителя

Показания мультиметра	Состояние предохранителя	Действие
Звуковой сигнал / 0-1 Ом	Исправен	Установите обратно
Отсутствие сигнала / OL (бесконечность)	Перегорел	Замените на новый 7.5А

Важно: Если предохранитель перегорает повторно после замены – ищите короткое замыкание в цепи (проводка, датчики, подсветка). Не используйте "жучки" или предохранители большего номинала – это может вызвать пожар.

Осмотр предохранителя F18 (15А)

Предохранитель F18 (15А) отвечает за подачу питания на всю приборную панель ВАЗ-2110. При его перегорании панель приборов полностью или частично перестает функционировать: не загораются контрольные лампы, не работают указатели уровня топлива, температуры, тахометр и спидометр. Проверка этого элемента – обязательный первоначальный этап диагностики.

Блок предохранителей расположен под панелью со стороны водителя. Для доступа снимите защитную крышку, открутив крепежные винты или отжав пластиковые защелки. Предохранитель F18 находится в гнезде, обозначенном соответствующей маркировкой на корпусе блока или схеме под крышкой. Номинал – 15 ампер.

Процедура проверки и интерпретация результатов

1. Выключите зажигание и извлеките ключ из замка
2. Снимите крышку блока предохранителей
3. Найдите предохранитель F18 по схеме на крышке или маркировке
4. Аккуратно извлеките его специальными пластиковыми щипцами (расположены в блоке) или пинцетом
5. Проведите визуальный осмотр плавкой перемычки на просвет

Ключевые признаки состояния предохранителя:

Состояние	Внешний вид	Действие
Исправен	Металлическая проволока цела, колба прозрачная, отсутствует почернение	Установить обратно, искать другие причины неисправности
Перегорел	Разрыв проволоки, оплавленный корпус, почернение или помутнение колбы	Заменить на новый предохранитель строго номиналом 15А

Важно: После замены перегоревшего предохранителя включите зажигание и проверьте работу панели приборов. Если новый предохранитель мгновенно перегорает – в цепи питания присутствует короткое замыкание. Требуется углубленная диагностика проводки или компонентов панели.

Диагностика массы приборной панели под рулевой колонкой

Плохой контакт массы под рулевой колонкой – частая причина полного отказа приборной панели ВАЗ-2110. Этот узел объединяет точки заземления для комбинации приборов, контроллера стеклоочистителей, звукового сигнала и других элементов. Коррозия или ослабление крепления ведет к потере соединения.

Диагностику начинают с проверки целостности контактов на фишке приборной панели (особенно коричневого провода массы), затем переходят к поиску точки заземления под рулевой колонкой. Необходимо визуально и механически оценить состояние контактов.

Этапы диагностики и устранения неисправности

1. Снятие пластиковых кожухов рулевой колонки: Открутите саморезы крепления нижней и верхней части кожуха для доступа к кронштейну крепления руля.
2. Поиск точки массы: Найдите на металлическом кронштейне рулевой колонки группу коричневых проводов, собранных под одну гайку (обычно М6 или М8).
3. Визуальный осмотр:
   • Проверьте отсутствие явной коррозии на клеммах и месте контакта с кузовом.
   • Убедитесь в целостности проводов (нет обрывов, переломов).
   • Оцените надежность крепления гайки – она не должна проворачиваться рукой.
4. Чистка контактов:
   1. Открутите гайку крепления массы.
   2. Снимите все клеммы с шпильки.
   3. Зачистите контактные площадки на клеммах и место крепления на кузове до металлического блеска (наждачной бумагой, щеткой).
   4. Обработайте очищенные поверхности контактной смазкой (например, Литолом).
5. Сборка: Установите клеммы на место, плотно затяните гайку динамометрическим ключом (если есть) или с усилием, исключающим самооткручивание.
6. Проверка: Включите зажигание. Если панель заработала – причина устранена. При отсутствии результата проверьте цепь массы мультиметром (режим прозвонки) от фишки приборной панели до кузова.

Дополнительные советы: Используйте шайбу-гровер для предотвращения самоотвинчивания гайки. После чистки нанесите на узел медную или графитовую смазку для защиты от окисления. Проверьте состояние соседних разъемов (например, колодки замка зажигания) – их неисправность может косвенно влиять на работу.

Контроль цепи заземления на кузове возле руля

Плохой контакт массы в районе рулевой колонки – частая причина полного или частичного отказа приборной панели ВАЗ-2110. Основной минусовой провод для комбинации приборов крепится к кузову именно в этой зоне, и его окисление или ослабление нарушает работу всей электрической цепи.

Недостаточный контакт массы проявляется не только потухшей панелью, но и хаотичным мерцанием ламп, скачками показаний приборов (особенно указателя уровня топлива), отказом поворотников или габаритов. Поиск и восстановление этого контакта – один из первых обязательных этапов диагностики.

Проверка и восстановление контакта массы

Для доступа к точке заземления выполните следующие действия:

1. Отсоедините минусовую клемму аккумулятора для безопасности.
2. Снимите пластиковую накладку рулевой колонки (нижний кожух). Обычно она крепится саморезами или защелками.
3. Найдите контактную площадку на кузове. Ищите группу коричневых или черных проводов (иногда с кольцевыми наконечниками), прикрученных болтом к металлической части кузова возле кронштейна рулевой колонки.

Этапы очистки и восстановления контакта:

• Открутите болт крепления массы с помощью ключа (чаще всего на 10 мм).
• Тщательно зачистите металлическую поверхность кузова в месте контакта от ржавчины, краски и грязи до чистого металла. Используйте щетку по металлу, наждачную бумагу или специальный абразивный круг.
• Зачистите кольцевые наконечники проводов наждачкой или ножом.
• Обработайте контактные поверхности токопроводящей смазкой или хотя бы WD-40 для временной защиты.
• Надежно затяните болт обратно, обеспечивая максимальный контакт.

Дополнительные рекомендации:

• Проверьте целостность самих проводов массы (особенно у наконечников) на предмет обрыва.
• Если контактная площадка сильно повреждена коррозией, приварите или прикрутите новую гайку/пластину рядом.
• После сборки проверьте работу панели приборов. Часто эта процедура полностью решает проблему.

Проверка контактов в колодке подключения щитка приборов

Колодка подключения – слабое место в цепи питания приборной панели ВАЗ-2110. Окисление, подгорание контактов или их ослабление в разъёмах приводят к нестабильной работе или полному отказу щитка. Необходимо последовательно проверить обе части разъёма: вилку на жгуте проводов и ответную розетку на самой панели приборов.

Для диагностики снимите щиток приборов, отсоединив колодки. Внимательно осмотрите контакты на предмет характерных повреждений: зелёного или белого налёта (окислы), чёрных пятен (подгар), деформации фиксирующих усиков. Особое внимание уделите целостности пайки контактов на плате панели – трещины или отслоения требуют ремонта.

Этапы восстановления контактов

1. Очистка:
   • Аккуратно зачистите контакты ластиком или мелкой наждачной бумагой (№600-800).
   • Обезжирьте спиртом или очистителем для электроники.
2. Усиление фиксации:
   • Подогните усики-фиксаторы в колодке тонкой отвёрткой для плотного обхвата штырька.
   • Проверьте, чтобы каждый контакт надёжно удерживался в пластиковом корпусе разъёма.
3. Пайка (при необходимости):
   • Если контакт на плате панели оторван, аккуратно припаяйте его обратно.
   • Используйте маломощный паяльник (25-40Вт) и флюс, не повреждающий плату.

После обработки нанесите на контакты токопроводящую смазку (например, Liqui Moly Electronic-Spray) для защиты от окисления и улучшения проводимости. Соберите соединение и проверьте работу панели. Если проблема сохранилась, исследуйте целостность проводов жгута и качество "массы" (кузовные точки крепления черных проводов).

Чистка окисленных клемм контактной группы

Окисление клемм контактной группы – частая причина отказа приборной панели на ВАЗ-2110. Образование налета нарушает подачу напряжения к датчикам и управляющим цепям. Проверка и очистка контактов должны выполняться при первых признаках нестабильной работы щитка приборов или его полном отказе.

Для работы потребуется минимальный набор инструментов: мелкозернистая наждачная бумага (маркировка 800-1000), технический спирт или очиститель контактов, ватные палочки, резиновая ластиковая стирашка и отвертка с крестообразным жалом для демонтажа панели. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Процедура очистки

1. Демонтаж приборной панели:
   • Снимите пластиковую накладку рулевой колонки.
   • Открутите крепежные винты панели (обычно 2 снизу и 2 сверху).
   • Аккуратно потяните панель на себя, отсоедините все разъемы с тыльной стороны.
2. Поиск проблемных зон:
   • Визуально осмотрите колодки и штырьки на задней стороне панели.
   • Окисление проявляется белым, зеленоватым налетом или темными пятнами.
3. Механическая очистка:
   • Пройдитесь ластиком по поверхности контактов круговыми движениями.
   • Обработайте труднодоступные участки наждачной бумагой, свернутой в тонкую полоску.
   • Удалите остатки абразива сжатым воздухом или кисточкой.
4. Химическая обработка:
   • Смочите ватную палочку в спирте/очистителе.
   • Тщательно протрите каждый контакт для удаления жира и микрочастиц.
   • Дождитесь полного испарения состава (2-3 минуты).

Важные нюансы: Не используйте металлические щетки или грубую наждачку – они повредят защитное покрытие контактов. После сборки проверьте плотность посадки разъемов – неплотное соединение вызывает искрение и повторное окисление. Для профилактики нанесите тонкий слой токопроводящей смазки или вазелина на клеммы перед подключением.

Тестирование работоспособности замка зажигания

Замок зажигания – критически важный узел для подачи питания на приборную панель. При подозрении на его неисправность необходимо выполнить последовательную проверку контактов и цепей.

Для диагностики потребуется мультиметр в режиме измерения напряжения и контрольная лампа 12В. Обязательно отсоедините клемму «минус» от аккумулятора перед демонтажом замка для безопасной работы.

Порядок проверки контактов замка

1. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты
2. Отсоедините колодку проводов от задней части замка зажигания
3. Подключите «минусовой» щуп мультиметра к кузову автомобиля
4. Включите мультиметр в режим измерения постоянного напряжения (20В)

Проверьте наличие питания на колодке проводов при включенном зажигании:

Контакт колодки	Назначение	Норма напряжения
30	Постоянный "+" от АКБ	12-14В
15/1	Питание приборной панели	12-14В (при включенном зажигании)

Важно: если на контакте 30 отсутствует напряжение – проверьте целостность предохранителя F3 (10А) в монтажном блоке и проводку до замка.

Диагностика контактной группы:

• Поверните ключ в положение «Зажигание» (II)
• Измерьте напряжение между контактом 15/1 и массой
• При отсутствии напряжения – замок подлежит замене

Проверьте фиксацию проводов в колодке: частой причиной является окисление контактов или нарушение пайки. Обработайте контакты очистителем электрооборудования при обнаружении коррозии.

Проверка напряжения на контакте Х1/15 колодки панели

Контакты колодки Х1 обеспечивают электропитание приборной панели ВАЗ-2110. Контакт Х1/15 отвечает за подачу напряжения +12V при включении зажигания. Отсутствие питания на этом выводе – частая причина полного отказа приборов.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV) до 20V. Обязательно проверьте состояние предохранителя F1 (10А) в монтажном блоке, так как он защищает цепь зажигания приборов.

Процедура проверки

1. Снимите декоративную накладку панели приборов для доступа к колодке.
2. Отсоедините колодку Х1 от тыльной стороны приборной панели.
3. Включите зажигание (без запуска двигателя).
4. Подключите щуп мультиметра к контакту Х1/15 (используйте схему распиновки).
5. Второй щуп подключите к "массе" (кузову или минусу АКБ).

Интерпретация результатов:

Показания мультиметра	Статус	Дальнейшие действия
~12V	Норма	Проблема в панели приборов или других контактах
0V	Обрыв/КЗ	Проверить цепь от контакта до монтажного блока
<10V	Просадка	Диагностика окислов в колодках или коррозии проводов

При отсутствии напряжения прозвоните цепь тестером в порядке: контакт Х1/15 → колодка монтажного блока (вывод 3/9) → предохранитель F1 → замок зажигания (вывод 15/2). Обратите внимание на характерные точки:

• Окисление контактов в колодках Х1 или монтажного блока
• Перелом провода у основания колодки панели
• Короткое замыкание в жгуте

Измерение напряжения питания на контакте Х1/1

Контакты колодки Х1 предохранительно-монтажного блока (ПМБ) отвечают за питание приборной панели. Контакт Х1/1 – ключевая точка подачи постоянного напряжения +12В при включенном зажигании. Отсутствие питания на нём – частая причина полного отказа комбинации приборов.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV, диапазон 0–20V). Красный щуп подключается к контакту Х1/1, чёрный – к «массе» автомобиля (кузов или минус АКБ). Проверка выполняется при повёрнутом ключе зажигания в положение «ON» (зажигание включено).

Порядок измерения и анализ результатов

Выполните следующие действия:

1. Снимите защитный кожух ПМБ под рулевой колонкой для доступа к колодкам.
2. Найдите колодку Х1 (обычно белого цвета) и контакт Х1/1 (схема подключения указана на крышке ПМБ).
3. Подключите щупы мультиметра как указано выше.
4. Включите зажигание без запуска двигателя.
5. Зафиксируйте показания прибора.

Показания мультиметра	Интерпретация
≈12 В	Питание подаётся исправно. Неисправность в панели, проводке к ней или «массе».
0 В	Обрыв цепи питания. Проверьте: Предохранитель F3 (15А) в ПМБ Целостность провода от ПМБ до панели Контакт в колодке Х1
<10 В	Просадка напряжения. Возможны: Окисление контактов колодки Х1 или панели Повреждение провода (короткое замыкание, перелом) Неисправность замка зажигания

Важно: Перед проверкой убедитесь в заряде АКБ (≥12.4В) и исправности реле зажигания. Если напряжение отсутствует, проверьте цепь от АКБ → замок зажигания → предохранитель F3 → контакт Х1/1, уделяя внимание соединениям. При обнаружении окисления очистите контакты.

Диагностика сигнального контакта Х1/9 при включении зажигания

Контакт Х1/9 (колодка приборной панели) отвечает за подачу +12В на панель приборов при включении зажигания. Отсутствие напряжения на этом контакте – частая причина полного "молчания" щитка. Диагностика направлена на проверку наличия питания и целостности цепи.

Для проверки потребуется мультиметр в режиме измерения постоянного напряжения (DCV 20V) и доступ к колодке проводов, подключенной к задней части приборной панели. Обязательно убедитесь, что аккумулятор заряжен, а зажигание включено (ключ повернут в положение "ON").

Порядок проверки напряжения на контакте Х1/9

1. Снимите декоративную накладку ("торпедо") под рулевой колонкой для доступа к колодке панели приборов.
2. Отсоедините колодку проводов (обычно белого цвета) от разъема Х1 на задней стороне приборной панели.
3. Включите зажигание (ключ в положение "ON").
4. Подсоедините черный щуп мультиметра к "массе" кузова (например, к неокрашенному металлу торпедо или минусу АКБ).
5. Красным щупом коснитесь контакта №9 в отсоединенной колодке (контакты обычно пронумерованы мелким шрифтом).

Интерпретация показаний мультиметра:

Показание	Значение	Дальнейшие действия
≈12 В	Питание на контакт Х1/9 поступает исправно.	Неисправность в самой приборной панели или других цепях (например, контакты Х1/10, Х1/11, Х1/12 на "массу").
0 В	Напряжение отсутствует.	Обрыв цепи или неисправность в цепи питания (проверьте предохранитель F3 (7.5А), реле зажигания, контактную группу замка зажигания).
Менее 11 В	Просадка напряжения.	Плохой контакт (окисление), повреждение провода, слабый заряд АКБ, неисправность генератора или замка зажигания.

Важные замечания: Проверьте состояние самого контакта Х1/9 в колодке – он должен быть чистым, без окисления и деформации. Осмотрите провод (обычно оранжевый с черной полосой), идущий к этому контакту, на предмет повреждений изоляции и обрывов. Если напряжение отсутствует, диагностику необходимо продолжить в сторону источника питания:

• Предохранитель F3 (7.5А) в монтажном блоке салона
• Реле зажигания (обычно К3 в монтажном блоке под капотом)
• Контактную группу в замке зажигания
• Целостность провода от монтажного блока до колодки Х1

Поиск обрыва в проводе от замка зажигания

Проблемы с подачей питания на приборную панель ВАЗ-2110 часто кроются в обрыве цепи от замка зажигания. Эта цепь отвечает за активацию панели приборов при повороте ключа в положение "зажигание" (IGN). Обрыв может произойти из-за перетирания провода в районе рулевой колонки, окисления контактов, механического повреждения или плохого соединения в разъемах.

Поиск обрыва требует методичного подхода и базовых навыков работы с мультиметром. Крайне важно перед началом работ обязательно снять минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания и повреждения электрооборудования. Работайте аккуратно, чтобы не повредить изоляцию соседних проводов.

Этапы поиска и устранения обрыва

Ключевым проводом, подающим питание на панель приборов при включении зажигания, является провод, идущий с контакта "15" (IGN) замка зажигания. Его цветовая маркировка может варьироваться в зависимости от года выпуска и комплектации, но чаще всего это синий с красной полосой (Б-К). Уточнить схему для вашего автомобиля всегда полезно.

Необходимые инструменты и материалы:

• Мультиметр (тестер) в режиме прозвонки или измерения сопротивления (Ом).
• Набор отверток (крестовых и плоских).
• Пассатижи, кусачки, нож.
• Изолента или термоусадочная трубка.
• Провод для ремонта (если потребуется).
• Схема электропроводки ВАЗ-2110 (рекомендуется).

Последовательность действий:

1. Подготовка и доступ:
   • Снимите минусовую клемму АКБ.
   • Снимите пластиковый кожух рулевой колонки (нижнюю и верхнюю части), чтобы получить доступ к замку зажигания и его разъемам.
   • Найдите разъем, подключенный к задней части замка зажигания. Обычно это крупный разъем с несколькими проводами.
2. Идентификация контакта "15" (IGN) на замке зажигания:
   • На корпусе замка зажигания или на его разъеме должны быть метки контактов: "30" (постоянный +12В), "15" (зажигание IGN), "INT" (стартер), "50" (стартер), "П" (габариты).
   • Найдите контакт, обозначенный как "15".
   • Определите цвет провода, подключенного к этому контакту (чаще всего Б-К - синий с красной полосой). Запомните или запишите.
3. Прозвонка цепи от контакта "15" замка зажигания:
   • Переключите мультиметр в режим прозвонки (значок диода или зуммера) или измерения сопротивления (Омы).
   • Одним щупом мультиметра надежно коснитесь оголенной металлической части контакта "15" на снятом с замка разъеме (или самого вывода замка, если разъем снят с него).
   • Вторым щупом найдите соответствующий провод (того же цвета) в разъеме, который подключается к приборной панели (обычно это большой фишка сзади панели приборов).
   • Если цепь цела, мультиметр издаст звуковой сигнал (в режиме прозвонки) или покажет сопротивление, близкое к нулю (0-2 Ома).
   • Если сигнала нет или сопротивление очень велико (OL или несколько МОм) – в цепи обрыв.
4. Локализация обрыва:
   • Если прозвонка между контактом "15" замка и фишкой панели приборов показала обрыв, нужно найти место разрыва.
   • Осмотрите визуально весь путь провода: особенно тщательно участок от замка зажигания вниз вдоль рулевой колонки, место выхода жгута из-под панели, участки, где жгут может перегибаться или соприкасаться с подвижными частями (руль, кронштейны). Ищите перетертости, порезы, оплавления изоляции.
   • Проверьте промежуточные разъемы (если они есть на пути провода согласно схеме). Разъедините их, осмотрите контакты на предмет окисления или повреждения, почистите при необходимости и прозвоните участок цепи через разъем.
   • Методом "поделения пополам": найдите условную середину подозрительного участка жгута, аккуратно вскройте изоляцию жгута, найдите нужный провод и сделайте на нем "окошко", зачистив изоляцию. Прозвоните от контакта "15" замка до этого "окна". Если звенит – обрыв дальше по направлению к панели. Если не звенит – обрыв между замком и этим окном. Сужайте зону поиска.
5. Устранение обрыва:
   • Обнаружив место обрыва, зачистите концы провода с обеих сторон от разрыва на 10-15 мм.
   • Возьмите кусок монтажного провода подходящего сечения (желательно такого же цвета или с маркировкой). Зачистите его концы.
   • Надежно соедините концы старого провода и вставки-ремонтного провода. Лучше использовать пайку с последующей изоляцией или качественные обжимные гильзы (клеммы) с термоусадкой. Избегайте простой скрутки!
   • Тщательно заизолируйте место ремонта изолентой высокого качества или используйте термоусадочную трубку, прогрев ее феном.
   • Аккуратно уложите отремонтированный провод в жгут, закрепите его пластиковыми хомутами, избегая натяжения и перегибов.
6. Проверка:
   • Убедитесь, что все разъемы подключены правильно и до щелчка.
   • Подключите минусовую клемму АКБ.
   • Поверните ключ в положение "зажигание" (IGN). Проверьте, включилась ли приборная панель. Убедитесь в работоспособности всех индикаторов и приборов.

Таблица: Основные контакты замка зажигания ВАЗ-2110 (типовая схема)

Обозначение контакта	Назначение	Типовой цвет провода
30	Постоянное питание +12В (от АКБ)	Красный (Кр)
15	Выход питания на зажигание и приборную панель (IGN)	Синий с красной полосой (Б-К)
INT	Питание потребителей (радио, прикуриватель)	Розовый (Рз)
50	Управление стартером	Красный с синей полосой (Кр-С)
П	Габаритные огни	Серый (Ср)

После устранения обрыва и восстановления цепи питания от контакта "15" замка зажигания, приборная панель ВАЗ-2110 должна корректно включаться при повороте ключа. Если проблема сохраняется, потребуется дальнейшая диагностика других цепей питания, массы или элементов самой панели приборов.

Всегда надежно изолируйте места ремонта и обеспечивайте защиту провода от возможных повторных повреждений в будущем, используя хомуты и прокладывая провод по штатным трассам жгутов.

Проверка исправности реле зажигания ВАЗ-2110

Неисправное реле зажигания часто становится причиной полного отказа приборной панели ВАЗ-2110. Этот компонент отвечает за подачу напряжения на электронные модули автомобиля после поворота ключа в положение "зажигание".

Диагностику следует начинать после проверки предохранителей F3 (10А) и F19 (7.5А), защищающих цепь зажигания и панель приборов. Реле расположено в монтажном блоке под капотом (обычно позиция №5).

Порядок диагностики реле

Необходимые инструменты: мультиметр, контрольная лампа 12В, заведомо исправное реле-аналог (маркировка 2112-3747710).

1. Визуальный осмотр:
   • Извлеките реле из блока предохранителей
   • Проверьте отсутствие оплавления корпуса, окисления контактов, трещин
   • Очистите контактные ножки мелкой наждачной бумагой при наличии окисления
2. Проверка обмотки:
   • Установите мультиметр в режим измерения сопротивления
   • Приложите щупы к ножкам 85 и 86 (указаны на корпусе)
   • Исправная обмотка покажет 70-90 Ом. Отсутствие сопротивления означает обрыв катушки
3. Тест коммутации:
   • Подайте +12В на ножку 85, а -12В на ножку 86
   • Прозвоните мультиметром контакты 30 и 87: при срабатывании реле сопротивление должно быть менее 1 Ома
   • При отсутствии щелчка и бесконечном сопротивлении – реле неисправно
4. Проверка под нагрузкой:
   • Подключите вместо мультиметра контрольную лампу между контактами 30 и 87
   • При подаче напряжения на управляющие контакты лампа должна загореться
   • Мигание или отсутствие свечения указывает на подгорание контактных групп

Важно: При установке нового реле убедитесь в плотности посадки в посадочное гнездо. Нестабильный контакт в разъеме приводит к периодическому пропаданию питания приборной панели. После замены обязательно проверьте работу указателей уровня топлива, температуры ОЖ и тахометра.

Тестирование контрольной лампы заряда аккумулятора

Контрольная лампа заряда на приборной панели ВАЗ-2110 служит индикатором работы генератора и состояния цепи подзаряда АКБ. Её некорректная работа (постоянное горение, мигание или отсутствие свечения) требует диагностики для исключения риска разряда аккумулятора во время движения.

Проверку начинают с визуального осмотра лампы на приборном щитке при включении зажигания. В норме она должна кратковременно загораться, а затем гаснуть после пуска двигателя. Если этого не происходит, переходят к электрической диагностике цепи.

Порядок проверки

Для тестирования потребуется мультиметр и схема электропроводки. Основные этапы:

1. Отключите минусовую клемму аккумулятора для безопасности.
2. Снимите защитный кожух рулевой колонки для доступа к контактам замка зажигания.
3. Найдите провод, идущий к лампе заряда (обычно синий с красной полосой).

Проверьте цепь в трех ключевых точках:

Точка замера	Условия	Нормальное значение
Клемма "плюс" лампы	Зажигание включено	Напряжение АКБ (~12В)
Клемма "минус" лампы	Двигатель заглушен	Сопротивление ~0 Ом (масса)
Провод от лампы к генератору	Зажигание выключено	Сопротивление ∞ (обрыв цепи)

Интерпретация результатов:

• Лампа не горит при включении зажигания: проверьте предохранитель F5 (7.5А), нить накала лампы, контакты в колодке щитка приборов.
• Лампа горит после запуска двигателя: диагностируйте генератор (щетки, регулятор напряжения, диодный мост), обрыв в синем проводе.
• Лампа мигает: вероятен плохой контакт в разъемах генератора или окисление клемм АКБ.

Диагностика датчика уровня топлива в баке

Проверку начинают при некорректных показаниях уровня топлива или постоянном горении лампы резерва. Снимите заднее сиденье, демонтируйте лючок доступа к топливному модулю и отсоедините колодку проводов от датчика. Подготовьте мультиметр для замеров сопротивления.

Опустите поплавок в положение "пустой бак" (условный 0). Измерьте сопротивление между контактами колодки датчика – должно соответствовать 285-335 Ом. Переместите поплавок в позицию "полный бак" – показания прибора должны измениться до 7-25 Ом.

Интерпретация результатов и типовые неисправности

Отклонения от нормы указывают на проблемы:

• Обрыв цепи – мультиметр показывает бесконечное сопротивление (OL) во всех положениях
• Замыкание – нулевое сопротивление при любом положении поплавка
• Износ резистивного слоя – скачки показаний или зоны нечувствительности при движении поплавка
• Залипание поплавка – сопротивление не меняется при механическом перемещении рычага

Дополнительные действия: Осмотрите контакты на окисление, проверьте целостность проводки до приборной панели тестером в режиме прозвонки. При выявлении неисправности датчика требуется замена топливного модуля в сборе.

Положение поплавка	Нормальное сопротивление (Ом)	Действия при отклонении
Пустой бак (0)	285-335	Проверить контакты, дорожки резистора
Полный бак (1)	7-25	Убедиться в свободном ходе поплавка

Проверка датчика температуры охлаждающей жидкости

Неисправный датчик температуры охлаждающей жидкости (ДТОЖ) напрямую влияет на отображение показаний на приборной панели ВАЗ-2110, часто приводя к отсутствию или некорректному отображению данных о температуре двигателя. Его проверка является обязательным этапом диагностики при проблемах с панелью приборов.

Для проверки ДТОЖ потребуется мультиметр, способный измерять электрическое сопротивление (Омы), и термометр для контроля температуры жидкости. Работы проводятся на остывшем двигателе во избежание ожогов.

Последовательность проверки

1. Отсоедините электрический разъем от датчика, расположенного на корпусе термостата или рядом с ним.
2. Измерьте сопротивление ДТОЖ мультиметром:
   • При холодном двигателе (20°C): сопротивление должно составлять 2800-3800 Ом.
   • При рабочей температуре (~90°C): сопротивление должно упасть до 180-250 Ом.
3. Проведите температурную проверку:
   1. Погрузите рабочую часть датчика в емкость с водой.
   2. Нагревайте воду, контролируя температуру термометром.
   3. Замеряйте сопротивление датчика при 20°C, 40°C, 60°C, 80°C.
4. Сравните показания с таблицей номинальных значений сопротивления ДТОЖ ВАЗ-2110:

Температура (°C)	Сопротивление (Ом)
20	2800-3800
40	1100-1500
60	500-650
80	270-380
90	180-250

Если измеренные значения сопротивления существенно отличаются от номинальных или отсутствует плавное изменение сопротивления при нагреве/охлаждении, датчик неисправен и подлежит замене. При исправных показаниях ДТОЖ и отсутствии сигнала на панели, ищите обрыв в цепи подключения к приборке или проблемы в самой панели приборов.

Тестирование работоспособности указателя поворотов

При неисправности указателей поворотов на приборной панели ВАЗ-2110 первым делом проверьте работу внешних световых приборов. Включите левый или правый поворотник и выйдите из автомобиля, чтобы убедиться в исправности лампочек стоп-сигналов и габаритов. Если внешние огни работают корректно, но индикация на панели отсутствует, проблема локализована в цепи приборной панели.

Используйте мультиметр для диагностики цепи. Снимите защитный кожух рулевой колонки и найдите провода, идущие к переключателю поворотов. Проверьте наличие напряжения на контактах при активации переключателя в положениях "Левый" и "Правый". Отсутствие напряжения укажет на неисправность подрулевого переключателя или реле поворотов, расположенного в монтажном блоке под капотом.

Методика проверки элементов системы

Последовательность действий при тестировании:

1. Отсоедините разъем приборной панели и проверьте целостность контактов, отвечающих за поворотники (обычно провода зеленого и синего цвета)
2. Прозвоните тестером цепь от реле поворотов до комбинации приборов
3. Извлеките реле К3 из монтажного блока и проверьте его работоспособность путем установки заведомо исправного аналога

Тип неисправности	Возможная причина
Не работают оба поворотника	Выход из строя реле К3, обрыв цепи питания
Не работает только один поворотник	Окисление контактов подрулевого переключателя, повреждение проводки
Индикация мигает с удвоенной частотой	Перегорание лампы в одной из секций световой сигнализации

Важно: При замене перегоревших лампочек в панели приборов используйте только штатные светодиоды или лампы накаливания мощностью 1.5-2 Вт. Установка элементов с неподходящими параметрами может привести к нарушению работы всей системы сигнализации.

Проверка лампочек подсветки приборов

Перегоревшие лампочки – одна из частых причин отсутствия подсветки приборной панели ВАЗ-2110. Даже если часть элементов работает, неисправность отдельных ламп может создавать эффект "мёртвых зон". Проверка требует демонтажа комбинации приборов для визуального контроля состояния элементов.

Перед началом работ снимите клемму с аккумулятора для предотвращения короткого замыкания. Открутите крепёжные винты панели (обычно 2 сверху), аккуратно потяните блок на себя и отсоедините все разъёмы на задней части. Положите панель лицевой стороной вниз на мягкую поверхность.

Этапы диагностики

Последовательность действий:

1. Снимите защитный пластиковый экран, отжав фиксаторы по периметру
2. Выкрутите неисправные лампы из посадочных гнёзд против часовой стрелки
3. Визуально проверьте нить накаливания – тёмная колба или оборванная спираль сигнализируют о перегорании
4. Протестируйте мультиметром:
   • Переведите прибор в режим прозвонки
   • Приложите щупы к контактам цоколя
   • Отсутствие звука подтверждает неисправность

Важно: Все лампы подсветки в ВАЗ-2110 имеют одинаковые параметры – тип АМН12-5-1 (12V, 5W). При замене используйте только оригинальные аналоги во избежание перегрева пластиковых элементов.

Тип неисправности	Внешние признаки	Решение
Перегорание нити	Потемневшая колба, разрыв спирали	Замена лампы
Окисление контактов	Тёмный налёт на металле цоколя	Зачистка спиртом или ластиком
Деформация цоколя	Погнутые боковые контакты	Аккуратное выпрямление пинцетом

После замены ламп соберите панель в обратном порядке. Особое внимание уделите фиксации разъёмов – неплотное соединение может привести к отсутствию контакта. При установке блока избегайте перекоса, чтобы не повредить стрелки спидометра и тахометра.

Замена перегоревших ламп в панели приборов

Перегоревшие лампы подсветки или индикации – частая причина частичной или полной неработоспособности приборной панели ВАЗ-2110. Выявить неисправный элемент можно по отсутствию свечения конкретного сегмента (спидометра, тахометра, шкалы температуры/топлива) или контрольной лампы, при этом остальные приборы могут функционировать нормально.

Для замены потребуются новые лампы типа W1.2W (подсветка) или W2.1W (контрольные лампы) с цоколем Т5, а также тонкая крестовая отвертка. Перед началом работ обязательно снимите минусовую клемму с аккумуляторной батареи для предотвращения короткого замыкания.

Порядок замены лампочек

1. Снимите панель приборов: Открутите два винта крепления подрулевых кожухов сверху и снизу, снимите верхний и нижний кожухи. Открутите три винта крепления самой приборной панели, аккуратно потяните ее на себя и отсоедините три колодки проводов с тыльной стороны.
2. Демонтируйте неисправную лампу: Переверните снятую панель задней стороной к себе. Найдите нужный патрон (они расположены группами за шкалами приборов и напротив контрольных ламп). Проверьте цоколь – лампы подсветки обычно синие или белые, контрольные – прозрачные или цветные. Поверните патрон с лампой против часовой стрелки примерно на 90 градусов и извлеките его из посадочного гнезда.
3. Установите новую лампу: Извлеките перегоревшую лампочку из патрона, вставьте новую (убедившись в совпадении мощности и типа). Вставьте патрон с лампой обратно в гнездо на плате и поверните по часовой стрелке до фиксации.
4. Соберите панель: Подключите все колодки проводов к тыльной стороне панели приборов. Установите панель на место, закрепите тремя винтами. Соберите подрулевые кожухи, зафиксируйте их винтами. Подключите минусовую клемму АКБ.

Важные нюансы: Всегда меняйте лампы парно (например, подсветку спидометра и тахометра), даже если перегорела одна – вторая скоро выйдет из строя. Не прикладывайте чрезмерных усилий при повороте пластиковых патронов – они хрупкие. После замены включите зажигание и проверьте работу всех сегментов подсветки и контрольных ламп. Если новая лампа не загорелась, проверьте контакт в патроне и колодке, а также предохранитель F19 (7.5А) в монтажном блоке.

Прозвонка цепи питания контрольных ламп

Для диагностики отсутствия питания на контрольных лампах панели приборов ВАЗ-2110 потребуется мультиметр в режиме прозвонки или измерения напряжения. Начните с проверки предохранителя F3 (15А) в монтажном блоке, отвечающего за цепи зажигания и приборной панели. Убедитесь в наличии 12V на обоих контактах предохранителя при включенном зажигании.

Далее снимите комбинацию приборов, отключите колодку питания (обычно фиолетового цвета с маркировкой Ш11). Проверьте контакт №9 на колодке – на него должно приходить постоянное напряжение +12V от АКБ через предохранитель F8 (10А). Ключевые точки для прозвонки:

Последовательность проверки цепи

1. Питание при выключенном зажигании: Контакт №9 колодки Ш11 → "плюс" АКБ. Нет напряжения? Прозвоните провод до монтажного блока.
2. Питание при включенном зажигании: Контакт №10 колодки Ш11 → предохранитель F3. Отсутствие 12V указывает на обрыв или коррозию провода.
3. "Масса" панели: Контакт №20 колодки Ш11 → кузов авто. Сопротивление должно быть близко к 0 Ом.

Контакт колодки Ш11	Назначение	Нормальные показатели
№9 (толстый провод)	Постоянное "+" от АКБ	12V при любом положении ключа
№10 (синий провод)	Питание через зажигание	12V при включенном зажигании
№20 (черный провод)	"Масса"	Сопротивление < 0.5 Ом на кузов

Важно: При обнаружении обрыва в синем проводе (контакт №10) проверьте реле зажигания и целостность трассы от монтажного блока до панели. Коррозия контактов в колодках – частая причина неисправности. Очистите штекеры и обработайте токопроводящей смазкой.

Диагностика датчика давления масла ВАЗ-2110

Проверка датчика давления масла выполняется при неработающем двигателе с использованием мультиметра. Отсоедините электрический разъем датчика, расположенного на блоке цилиндров справа вблизи масляного фильтра. Переведите мультиметр в режим измерения сопротивления.

Подключите щупы мультиметра к контактам датчика. Зафиксируйте сопротивление: исправный датчик при отсутствии давления должен показывать 240–300 Ом. Отклонение от этого диапазона указывает на неисправность и требует замены.

Дополнительные методы проверки

Для уточнения диагноза выполните контрольное измерение при работающем двигателе:

• Подключите мультиметр к контактам датчика через удлинительные провода
• Запустите двигатель и прогрейте до рабочей температуры
• Зафиксируйте показания: сопротивление должно упасть до 20–40 Ом при давлении масла 0.65–0.7 МПа

Альтернативный способ – механическая проверка с помощью манометра:

1. Выкрутите датчик из блока цилиндров
2. Установите переходник с контрольным манометром
3. Запустите двигатель и сравните показания с нормой:

   Обороты двигателя	Давление масла (МПа)
   Холостые (800–900 об/мин)	0.05–0.15
   Средние (2500–3000 об/мин)	0.35–0.45

Важно: Перед заменой датчика убедитесь в достаточном уровне масла в двигателе и отсутствии засорения масляного фильтра. Проверьте целостность проводки от датчика к приборной панели – обрыв цепи имитирует признаки неисправности датчика.

Проверка спидометра на предмет механических повреждений

Механические повреждения спидометра ВАЗ-2110 часто проявляются скачками стрелки, заклиниванием, посторонним шумом или полным отказом. Основные причины включают деформацию деталей, износ шестерён, обрыв троса или загрязнение механизма.

Перед диагностикой снимите приборную панель, отсоединив клеммы АКБ и аккуратно открутив крепления. Осмотрите узел спидометра на видимые дефекты, уделяя особое внимание следующим компонентам:

Ключевые элементы для проверки

• Трос привода: извлеките из кожуха, проверьте целостность сердечника и плавность вращения. Заедания или обрыв требуют замены.
• Ведомая шестерня (в КПП): убедитесь в отсутствии сколов зубьев и свободном ходе.
• Соединительная гайка на панели приборов: трещины или срыв резьбы нарушают фиксацию троса.
• Стрелка и ось спидометра: механическое сопротивление при ручном прокручивании указывает на засорение или деформацию оси.

Симптом	Вероятная причина	Действие
Дребезжание стрелки	Износ опорной втулки или люфт оси	Замена втулки/узла стрелки
Заклинивание на нуле	Перекручивание троса, задиры в редукторе	Замена троса, смазка редуктора
Неравномерный ход	Загрязнение механизма, повреждение шестерён	Чистка спиртом, замена шестерни

1. Продуйте механизм спидометра сжатым воздухом для удаления пыли.
2. Смажьте оси и шестерни специальной силиконовой смазкой (обычное масло вызывает загустение).
3. Проверните вал спидометра вручную – движение должно быть плавным, без рывков.

При обнаружении трещин корпуса, сломанных креплений или необратимого износа деталей необходима замена спидометра в сборе. После ремонта убедитесь в герметичности соединения троса с КПП – проникновение влаги вызывает коррозию.

Тестирование датчика скорости ВАЗ-2110

Проверка датчика скорости выполняется при неработающем спидометре, отсутствии сигнала на ЭБУ или ошибке Р0500. Для диагностики потребуется мультиметр, набор отверток и контрольная лампа 12В.

Сначала отсоедините электрический разъем датчика, расположенный на коробке передач рядом с приводом троса спидометра. Визуально оцените состояние контактов и корпуса на предмет коррозии или механических повреждений.

Проверка сигнала и цепи

Этапы диагностики:

1. Включите зажигание, проверьте наличие +12В между контактом «1» (красный провод) и массой автомобиля контрольной лампой.
2. Проконтролируйте целостность заземления: контакт «2» (черный провод) должен показывать 0 Ом при измерении мультиметром относительно кузова.
3. Снимите датчик, подключите разъем. Зафиксируйте щупы мультиметра на контакте «3» (синий провод) и массе в режиме измерения переменного напряжения.

Важно: вращайте привод датчика рукой или дрелью (200-300 об/мин). Исправный датчик выдаст пульсирующий сигнал 1-5В. Отсутствие показаний подтверждает неисправность.

Контакты	Параметр	Норма
1 (+12В)	Напряжение	11.5-12.5В
2 (масса)	Сопротивление	0-1 Ом
3 (сигнал)	Пульсация	1-5В (AC)

При несоответствии параметров замените датчик. Если цепь питания нарушена, проверьте предохранитель F19 (10А) и целостность проводки до приборной панели.

Калибровка тахометра при некорректных показаниях

Некорректные показания тахометра на приборной панели ВАЗ-2110 часто связаны с нарушением калибровки или сбоями в цепи передачи сигнала от двигателя. Основными признаками проблемы являются хаотичное движение стрелки, завышенные/заниженные значения оборотов при известной реальной нагрузке мотора или полная неподвижность указателя при работающем двигателе. Перед калибровкой убедитесь в исправности высоковольтных проводов, катушки зажигания и датчика положения коленчатого вала (ДПКВ), так как их неполадки напрямую искажают сигнал.

Калибровка выполняется через диагностический разъем бортовой системы. Вам потребуется совместимый сканер (например, K-Line адаптер с ПО типа OpenDiag, ELM327 с приложениями Torque/DashCommand) или штатный метод "самодиагностики" панели приборов. Самодиагностика активируется нажатием и удержании кнопки сброса суточного пробега при включении зажигания – после теста всех стрелок и ламп тахометр войдет в режим калибровки.

Этапы калибровки

1. Подключите сканер к OBD-II разъему (расположен под панелью возле руля). Запустите ПО, выберите модель авто и раздел "Приборная панель".
2. В меню калибровки тахометра задайте корректный коэффициент импульсов. Для ВАЗ-2110 с 8-клапанным двигателем стандартное значение – 6 (6 импульсов на 1 оборот коленвала). Для 16-клапанных моторов уточните параметр в технической документации.
3. При использовании самодиагностики: после активации режима стрелка тахометра начнет перемещаться. Дождитесь ее остановки на отметке ~3000 об/мин и кратковременно нажмите кнопку сброса пробега. Панель сохранит значение и выйдет из режима.

Если калибровка не устранила проблему, проверьте цепь сигнала:

• Контакты разъема панели приборов – снимите панель, осмотрите на предмет окисления или деформации.
• Проводку от катушки зажигания/ДПКВ до панели – "прозвоните" мультиметром на обрыв и КЗ.
• Предохранитель F19 (7.5А) в монтажном блоке – отвечает за питание приборной панели.

Симптом после калибровки	Вероятная причина
Стрелка "зависает" на одном значении	Неисправность микросхемы-драйвера тахометра на плате панели
Показания скачкообразно меняются	Плохой контакт в колодке ДПКВ или повреждение его проводки
Отсутствие реакции	Выход из строя самого тахометра или обрыв цепи сигнала

Программная диагностика приборной панели сканером

Подключение диагностического сканера к разъёму OBD-II (расположен под панелью возле рулевой колонки) позволяет проверить ошибки и состояние датчиков, связанных с приборным щитком. Для работы потребуется совместимый сканер (например, ELM327 с ПО типа OpenDiag, Motor-Tester) и установочное ПО на ноутбук или смартфон.

После соединения оборудования запустите диагностическую программу и выполните сканирование электронных блоков автомобиля. Особое внимание уделите модулям "Комбинация приборов" (Kombi) и "Электронная система управления двигателем" (ECU). Программа отобразит текущие ошибки в виде цифровых кодов (DTC) и параметры работы датчиков в реальном времени.

Анализ данных и типичные ошибки

Расшифруйте полученные коды неисправностей с помощью мануала или базы данных ПО. Критичные для панели приборов:

• U0001 – неисправность CAN-шины
• B1040 – обрыв цепи питания панели
• B1030 – сбой программного обеспечения комбинации
• P0500 – отсутствие сигнала от датчика скорости

Параметр	Норма	Отклонение
Напряжение питания	12.0-14.2V	Менее 11V – проверка АКБ, генератора
CAN-High/CAN-Low	2.5-3.5V	Нулевое значение – обрыв шины
Скорость (VSS)	Соответствует реальной	Нулевые показатели при движении – датчик VSS

При обнаружении программных сбоев (код B1030) выполните перепрошивку ЭБУ приборной панели. Для этого:

1. Скачайте корректную версию ПО для вашей модели комбинации
2. Подключите программатор через диагностический разъём
3. Запустите процесс обновления ПО без прерывания питания

Важно: перепрошивку рекомендуется доверять специалистам – ошибка выводит панель из строя безвозвратно!

Визуальный осмотр платы панели на подгорание

Снимите комбинацию приборов с автомобиля и аккуратно разберите корпус, отсоединив защитный экран. Извлеките печатную плату, обеспечив хорошее освещение рабочей зоны. Проведите тщательный осмотр всех дорожек, контактных групп и мест пайки электронных компонентов с обеих сторон платы.

Сконцентрируйтесь на поиске участков с измененным цветом (коричневые, черные пятна), вздутиями лакового покрытия, видимыми микротрещинами или оплавлением материала. Особое внимание уделите зонам вокруг мощных элементов – реле, транзисторов, микросхем стабилизаторов напряжения, а также разъемам питания и колодкам подключения стрелочных приборов.

Ключевые точки для проверки

• Разъемы питания (Х1, Х2): Ищите подгорание контактов, потемнение пластика колодок или прилегающих дорожек.
• Микросхемы стабилизаторов: Проверьте корпуса КРЕНок (например, КР142ЕН5А) на вздутие, почернение или потеки.
• Паяные соединения: Осмотрите ножки реле подсветки/указателей поворота, транзисторов управления приборами, клемм ламп на предмет некачественной пайки (трещины, шарики припоя, серый налет).
• Резисторы и диоды: Ищите потемнение корпусов, особенно в цепях подсветки и индикации.
• Дорожки: Проследите целостность печатных проводников, особенно толстых линий питания и массы.

Обнаруженные подгоревшие участки требуют механической зачистки мелкой наждачной бумагой или ластиком до чистого металла. Поврежденные дорожки необходимо восстановить перемычками из монтажного провода, припаяв его к неповрежденным концам трека. Сильно обугленные или отпавшие компоненты подлежат замене. После ремонта обязательна проверка мультиметром на отсутствие короткого замыкания в отремонтированных цепях перед подачей питания.

Чистка дорожек платы приборной панели спиртом

Окисление контактов и дорожек на плате приборной панели – частая причина некорректной работы или полного отказа. Загрязнения, влага и время ухудшают проводимость, особенно в местах соединения шлейфов и разъемов. Чистка спиртом помогает устранить эти проблемы, восстановив надежный электрический контакт.

Для процедуры потребуется медицинский спирт (изопропиловый предпочтительнее, но подойдет и этиловый 90%+), ватные палочки, мягкая кисточка (например, для рисования), ластик-стирашка и сжатый воздух (баллончик или компрессор). Обязательно снимите клеммы с АКБ перед извлечением панели и дайте автомобилю постоять 10-15 минут для сброса остаточного напряжения.

Пошаговая инструкция чистки

1. Демонтаж и разборка: Аккуратно снимите приборную панель согласно руководству для ВАЗ-2110. Открутите заднюю крышку платы, отсоедините все шлейфы и разъемы, запоминая их расположение.
2. Визуальный осмотр: Внимательно осмотрите дорожки на предмет:
   • Трещин или обрывов (требуют пайки)
   • Потемнений или белесых пятен (окислы)
   • Следов коррозии (зеленоватый налет)
3. Предварительная очистка:
   • Продуйте плату сжатым воздухом для удаления пыли.
   • Аккуратно потрите контакты разъемов и шлейфов ластиком-стирашкой (только металлические части!).
4. Чистка спиртом:
   • Смочите ватную палочку в спирте (не допуская избытка!).
   • Аккуратными движениями, без сильного нажима, протрите все дорожки, особенно в зонах подключения шлейфов и разъемов.
   • Повторите процедуру, меняя палочки по мере загрязнения.
   • Для труднодоступных мест используйте кисточку, смоченную в спирте.
5. Сушка и сборка:
   • Дайте плате полностью высохнуть не менее 30-60 минут (ускорять феном не рекомендуется).
   • Продуйте плату воздухом еще раз.
   • Соберите панель в обратном порядке, надежно зафиксировав все разъемы и шлейфы.

Критические моменты и советы

Момент	Важность	Последствия нарушения
Качество спирта	Высокая	Вода или примеси оставят разводы, ухудшат контакт или вызовут коррозию
Полная просушка	Высокая	Короткое замыкание при подаче напряжения, повреждение платы
Аккуратность при протирке	Средняя	Механическое повреждение дорожек или элементов

Важно: Не используйте ацетон, растворители или бензин – они могут повредить пластик, лаковое покрытие платы или маркировку элементов. Если чистка спиртом не помогла, ищите обрывы дорожек, неисправные пайки или проблемы с датчиками/проводкой автомобиля.

Пайка холодных контактов монтажной платы

Холодные контакты на плате приборной панели ВАЗ-2110 возникают из-за микротрещин в припое, вызванных вибрацией или заводским браком. Они нарушают электрическое соединение, приводя к отказу спидометра, тахометра или контрольных ламп. Проблема часто проявляется после прогрева салона или на неровной дороге.

Для диагностики аккуратно снимите приборный щиток, отсоедините шлейфы и извлеките плату. Внимательно осмотрите места пайки разъемов, реле и микросхем под увеличительным стеклом. Характерные признаки: матовый налет на припое, темные кольца вокруг выводов, видимые зазоры между контактом и дорожкой.

Порядок ремонта:

1. Обесточьте бортовую сеть, отсоединив клемму АКБ.
2. Очистите плату от пыли изопропиловым спиртом.
3. Используйте паяльник 25-40 Вт с тонким жалом и свинцово-оловянный припой (ПОС-61).
4. Прогрейте дефектный контакт 2-3 секунды, добавляя каплю свежего припоя.
5. Убедитесь в образовании глянцевой поверхности без наплывов.
6. Проверьте соседние дорожки – перегрев может их отслоить.

Критические ошибки:

• Применение кислотных флюсов (разъедают плату)
• Перегрев компонентов (ведет к отрыву дорожек)
• Использование мощного паяльника (>60 Вт)

После пайки протестируйте плату мультиметром в режиме прозвонки на отсутствие КЗ. Соберите панель в обратном порядке и проверьте работу приборов на заведенном двигателе. При отсутствии опыта доверьте работу специалистам – неаккуратная пайка выводит электронику из строя безвозвратно.

Замена неисправного стабилизатора напряжения на плате

Стабилизатор напряжения (обычно 5V серии КР142, L7805 или аналоги) обеспечивает питание микросхем и датчиков приборной панели. При его выходе из строя наблюдаются полное/частичное погасание подсветки, сбои в показаниях спидометра или тахометра, хаотичное мерцание лампочек.

Для замены потребуется паяльник 25-40 Вт с тонким жалом, припой, флюс, демонтажная оплетка или отсос, мультиметр и новый стабилизатор с аналогичными параметрами (проверьте маркировку на корпусе). Обязательно соблюдайте полярность при установке!

Пошаговая процедура замены

1. Снимите приборную панель: отключите клемму «–» аккумулятора, демонтируйте пластиковую накладку руля, выкрутите крепежные винты панели, аккуратно отсоедините все разъемы.
2. Разберите панель: открутите задние винты, снимите стекло, извлеките стрелки приборов (поддевайте отверткой с упором в центр оси).
3. Извлеките плату: отогните фиксаторы, отсоедините шлейфы. Найдите стабилизатор – прямоугольный компонент с 3 выводами и металлической теплоотводящей площадкой (часто помечен как «VR1» или «L7805»).
4. Выпаяйте старый стабилизатор:
   • Нанесите флюс на контакты с обратной стороны платы
   • Прогрейте каждый вывод паяльником, удаляя припой оплеткой
   • Аккуратно извлеките компонент пинцетом
5. Подготовьте плату: очистите контактные площадки от остатков припоя, обезжирьте спиртом.
6. Установите новый стабилизатор:
   • Совместите маркировку ключа (выемку на корпусе) с обозначением на плате
   • Зафиксируйте компонент пинцетом, припаяйте выводы
   • Проверьте отсутствие перемычек между соседними дорожками

Контрольная проверка: перед сборкой подключите панель к авто, подайте питание с аккумулятора. Замерьте мультиметром выходное напряжение на среднем выводе стабилизатора – должно быть 5.0±0.2V. Убедитесь в стабильной работе подсветки и приборов.

Ремонт или замена стрелочных приборов

Неисправности стрелочных приборов (спидометра, тахометра, указателей температуры и уровня топлива) на ВАЗ-2110 обычно сводятся к двум основным категориям: механические повреждения (заедание, износ оси, поломка стрелки) или электрические проблемы (обрыв цепи, неисправность датчика, выход из строя самого прибора).

Прежде чем приступать к ремонту или замене, необходимо точно локализовать источник проблемы: является ли неисправность следствием внешних факторов (плохой контакт, датчик) или кроется внутри самого прибора. Это требует последовательной диагностики.

Методы восстановления работоспособности

Процесс устранения неполадок со стрелочными приборами включает следующие шаги:

1. Проверка предохранителей: Основной предохранитель, отвечающий за приборную панель (часто F19 в монтажном блоке), должен быть цел. Проверьте его визуально или тестером.
2. Осмотр контактов:
   • Снимите комбинацию приборов (обычно 2-3 самореза сверху под заглушками и 2 снизу).
   • Тщательно осмотрите колодку подключения (Х1) на задней стороне панели и ответную часть на жгуте проводов. Ищите окислы, загрязнения, подгорания, неплотное соединение.
   • Почистите контакты колодки и жгута спиртом или контактной смазкой, аккуратно подогните усики для лучшего соединения.
3. Проверка ламп подсветки и питания: Негорящая лампа подсветка может косвенно указывать на проблемы с питанием. Убедитесь, что лампы целы и на колодку приходит питание при включении зажигания.
4. Диагностика и ремонт самого прибора:
   • Если не работает конкретный прибор (например, только спидометр), проверьте целостность проводов от соответствующего датчика до комбинации приборов и работоспособность самого датчика.
   • Попробуйте аккуратно постучать пальцем по стеклу напротив неработающего прибора – иногда помогает при заедании.
   • При подозрении на внутреннюю неисправность стрелочного прибора (например, стрелка не двигается при заведомо исправных датчике и проводах) требуется его демонтаж с платы приборной панели. Визуально осмотрите на предмет обрыва дорожек, паек, повреждений катушек. Заедание оси стрелки иногда можно устранить каплей масла для швейных машин.
5. Замена неисправного прибора:
   • Если прибор не подлежит ремонту, его необходимо заменить. Найдите аналогичный прибор (б/у или новый).
   • Аккуратно выпаяйте старый прибор из платы комбинации, соблюдая полярность и температурный режим пайки.
   • Впаяйте новый прибор, убедившись в правильности установки.

Критерий	Ремонт	Замена
Стоимость	Низкая (если своими силами)	Высокая (стоимость нового прибора)
Время	Зависит от сложности дефекта	Быстро (если прибор в наличии)
Надежность результата	Может быть временным	Долговременное решение
Сложность	Требует навыков пайки и диагностики	Проще (требуется только пайка)

Важно: Работы с комбинацией приборов требуют аккуратности. Панель и плата хрупкие, стрелки легко сломать. При отсутствии опыта пайки микроэлектроники или сомнениях в диагнозе целесообразнее обратиться к специалистам по ремонту автомобильной электроники или заменить комбинацию приборов в сборе.

Сброс ошибок приборной панели через отключение АКБ

Отсоединение клемм аккумуляторной батареи – простой метод принудительного сброса ошибок ЭБУ и приборной панели ВАЗ-2110. Этот способ часто устраняет сбои, вызванные временными программными глюками или некорректным считыванием данных датчиков. Важно понимать, что метод эффективен лишь для ошибок, не связанных с физическими поломками компонентов.

Перед отключением АКБ заглушите двигатель, выньте ключ из замка зажигания и закройте все электрооборудование. Обязательно запомните или запишите настройки магнитолы (если отсутствует PIN-код), так как они сбросятся вместе с ошибками. Работайте в защитных перчатках, избегая контакта с металлическими предметами.

Пошаговый порядок действий

1. Ослабьте ключом на 10 мм гайку крепления отрицательной клеммы АКБ.
2. Снимите клемму с аккумулятора и надежно зафиксируйте её в стороне от токовыводов.
3. Выждите 10-15 минут для полного разряда бортовых конденсаторов и стирания временных данных из памяти ЭБУ.
4. Верните клемму на место и плотно затяните гайку.
5. Включите зажигание без запуска двигателя. Панель приборов должна инициализироваться – стрелки совершат полный ход.
6. Запустите двигатель и проверьте работу индикаторов, спидометра, тахометра и указателей температуры/топлива.

Важные нюансы:

• Если ошибки появляются снова после сброса – проблема носит аппаратный характер (обрыв проводки, неисправный датчик, окисление контактов).
• Метод не поможет при механических повреждениях приборной панели (перегоревшие лампы, отпаявшиеся дорожки платы, неисправный электродвигатель спидометра).
• При наличии сигнализации с автозапуском убедитесь, что её настройки поддерживают сброс при отключении питания.

Преимущества метода	Недостатки метода
Простота выполнения без специнструментов	Сбрасываются настройки часов и магнитолы
Быстрое устранение "ложных" ошибок	Не решает физические неисправности
Нулевая стоимость	Требует повторной адаптации дросселя (на некоторых моделях)

Проверка генератора при мигании лампы заряда

Мигание лампы заряда на приборной панели ВАЗ-2110 часто указывает на проблемы в цепи генератора или его компонентов. Нестабильная работа светового индикатора свидетельствует о прерывистой подаче напряжения, что требует немедленной диагностики источника энергии.

Игнорирование симптома может привести к полной разрядке аккумулятора и остановке двигателя. Проверку следует начинать с визуального осмотра и замеров напряжения, последовательно исключая возможные причины неисправности.

Порядок диагностики генератора

Выполняйте проверку в следующей последовательности:

1. Измерение напряжения на клеммах АКБ:
   • Запустите двигатель, включите фары и печку
   • Замерьте напряжение мультиметром:
     • Норма: 13.5–14.5 В на холостых оборотах
     • Критично: падение ниже 13 В или скачки выше 15 В
2. Визуальный осмотр:
   • Проверьте натяжение и целостность ремня генератора (допуск прогиба 10–15 мм)
   • Осмотрите провода на клеммах генератора:
     • Коррозия контактов
     • Оплавление изоляции
     • Окисление массы на кузове
3. Тестирование компонентов:

   Компонент	Метод проверки	Признак неисправности
   Диодный мост	Прозвон мультиметром в режиме диода	Пробой диодов (короткое замыкание)
   Регулятор напряжения	Замер напряжения при увеличении оборотов до 3000 об/мин	Отсутствие стабилизации в диапазоне 14.4±0.3 В
   Щеточный узел	Замер длины щеток	Износ менее 5 мм или заклинивание

Важно: При выявлении неисправности регулятора напряжения (шоколадки) или диодного моста замените узел целиком. Проверьте состояние контактных колец на роторе – глубокие борозды или загрязнение требуют чистки или замены якоря.

Тестирование АКБ при полном отказе электроники

При полном обесточивании приборной панели и бортовой электроники ВАЗ-2110 первым диагностируемым узлом должна стать аккумуляторная батарея. Даже если АКБ относительно новая, возможны проблемы с зарядом, внутренние замыкания или физические повреждения корпуса, приводящие к критической потере емкости.

Проверку начинают с визуального осмотра клемм и корпуса. Окисление контактов, трещины на батарее или вздутие боковых стенок – явные признаки неисправности. Обязательно убедитесь в надежности крепления клемм и отсутствии коррозии на массовом проводе (крепление к кузову).

Методы диагностики аккумулятора

1. Замер напряжения мультиметром
   • Переключите прибор в режим DCV (20V)
   • Красный щуп подключите к "+" клемме, черный – к "-"
   • Нормальные показатели:

     12.6-12.9V	Полностью заряжен
     12.0-12.4V	Требуется подзарядка
     < 11.8V	Глубокий разряд

2. Проверка под нагрузкой
   • Используйте нагрузочную вилку или подключите фары
   • Замерьте напряжение через 30 секунд работы
   • Критическое падение: ниже 9V (свидетельствует о потере емкости)
3. Контроль уровня электролита
   • При наличии пробок: уровень должен покрывать пластины на 10-15 мм
   • Недостаток жидкости восполняйте дистиллированной водой
   • Потемнение электролита – признак осыпания пластин

Если АКБ не держит нагрузку или напряжение падает ниже 10.5V при запуске двигателя – батарея требует замены. При нормальных показателях АКБ переходите к диагностике генератора, стартера и цепей питания приборной панели.

Меры безопасности при работе с проводкой

Работа с автомобильной электропроводкой требует строгого соблюдения правил безопасности. Неправильные действия могут привести к короткому замыканию, выходу из строя электронных компонентов, возгоранию или поражению электрическим током.

Перед началом любых манипуляций с проводкой необходимо обесточить бортовую сеть. Обязательно отсоедините клемму "минус" от аккумуляторной батареи. Помните: даже при выключенном зажигании многие цепи остаются под напряжением.

Ключевые правила

При выполнении работ руководствуйтесь следующими требованиями:

• Используйте инструмент с изолированными ручками для предотвращения случайного контакта с токоведущими частями.
• Не допускайте контакта оголенных проводов с кузовом автомобиля или другими токопроводящими поверхностями.
• При замене предохранителей устанавливайте только штатные номиналы. Превышение значений может вызвать расплавление проводки.

Особую осторожность соблюдайте при диагностике цепей с помощью мультиметра:

1. Переводите прибор в правильный режим измерения (вольты/омы) перед подключением щупов.
2. Избегайте приложения измерительного тока к цепям CAN-шины или блока управления двигателем.
3. Не замыкайте щупы между собой в режиме измерения сопротивления при подключении к цепи.

Опасность	Меры предотвращения
Короткое замыкание	Изолируйте скрутки термоусадкой, не оставляйте оголенных участков провода
Перегрев проводки	Не нагружайте цепи сверх расчетной мощности, проверяйте состояние клемм
Повреждение ЭБУ	Отсоединяйте разъемы блока управления перед любыми измерениями

Все соединения и ремонтные участки должны быть надежно заизолированы после завершения работ. Перед подключением АКБ визуально проверьте отсутствие перекрученных проводов, металлической стружки в монтажном блоке и правильность установки предохранителей.

Использование мультиметра для поиска обрывов

Для диагностики обрывов в цепи приборной панели ВАЗ-2110 потребуется мультиметр в режиме прозвонки или измерения сопротивления. Начните с отключения минусовой клеммы АКБ для предотвращения короткого замыкания. Подготовьте схему электропроводки панели приборов вашей модели года выпуска.

Осмотрите разъемы панели на предмет окислов и физических повреждений. Очистите контакты WD-40 или спиртом при необходимости. Переведите мультиметр в режим прозвонки (значок звуковой волны) или на предел 200 Ом.

Порядок проверки цепей

1. Питание (контакт «+»):
   • Черный щуп на массу кузова, красный – на контакт №1 разъема панели
   • Отсутствие звука/∞ Ом указывает на обрыв провода до предохранителя F1
2. Масса (контакт №6):
   • Красный щуп на плюс АКБ, черный – на контакт №6 разъема
   • Показание >1 Ом требует проверки точки заземления кузова
3. Сигнальные линии (спидометр, тахометр):
   • Прозвоните провода между разъемом панели и датчиками
   • Сравните сопротивление соседних проводов одной группы

Критичные точки обрывов:

Узел	Контрольные точки	Нормальное сопротивление
Цепь подсветки	Между контактом №5 и ручкой освещения	0,3-0,8 Ом
CAN-шина	Контакты №10-11 разъема до ЭБУ	110-130 Ом

При обнаружении обрыва проверьте фишки соединений в монтажном блоке и колодках под рулевой колонкой. Замените поврежденные провода с запасом длины, используя термоусадку для изоляции. После ремонта включите зажигание и проверьте функциональность приборов.

Порядок снятия кожуха рулевой колонки

Перед проведением работ обесточьте бортовую сеть автомобиля, отсоединив отрицательную клемму аккумулятора. Подготовьте крестовую отвертку и пластиковый монтажный инструмент для аккуратного демонтажа пластиковых элементов без повреждений.

Убедитесь, что рулевое колесо установлено в положение "прямо", а ключ зажигания извлечен из замка. Освободите пространство вокруг рулевой колонки, убрав посторонние предметы с водительского сиденья и педального узла.

Пошаговая процедура демонтажа

1. Демонтаж нижней половинки кожуха:
   • Открутите три самореза крестовой отверткой снизу рулевой колонки
   • Аккуратно потяните кожух вниз, отсоединяя боковые защелки
   • Отведите элемент в сторону, освобождая доступ к верхней части
2. Снятие верхней части кожуха:
   • Выкрутите два крепежных винта по бокам рулевой колонки
   • Освободите фиксаторы в зоне замка зажигания
   • Потяните кожух на себя, отсоединяя фиксаторы по периметру

При демонтаже избегайте чрезмерных усилий – пластиковые крепления хрупкие. При наличии подрулевых переключателей заранее отсоедините разъемы проводов. После снятия обеих частей обеспечьте свободный доступ к монтажному блоку и жгутам проводки для дальнейшей диагностики приборной панели.

Правила демонтажа приборной панели ВАЗ-2110

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор инструментов: крестовые отвертки (размеры РН2 и РН3), торцевой ключ на 10, пластиковый монтажный инструмент для снятия облицовки.

Убедитесь, что автомобиль стоит на ровной поверхности с затянутым ручным тормозом. Снимите клеммы с датчиков и разъемы электропроводки только после полного обесточивания бортовой сети. Зафиксируйте расположение каждого разъема фотографией или схемой для упрощения сборки.

Пошаговый алгоритм демонтажа

1. Снятие рулевого колеса: Открутите гайку крепления, снимите колесо, предварительно отметив положение шлицов маркером.
2. Демонтаж кожуха рулевой колонки: Выкрутите саморезы снизу и сверху, аккуратно разделите половинки пластикового кожуха.
3. Снятие декоративных накладок: Подденьте монтажной лопаткой панель вокруг замка зажигания и воздуховодов.
4. Отключение разъемов:
   • Колодки проводов спидометра и тахометра
   • Разъемы кнопок управления и подсветки
   • Антенный канал радиоприемника
5. Откручивание крепежных элементов:

   Расположение	Количество	Тип крепежа
   Под рулевой колонкой	2 шт	Болты М6
   Над блоком предохранителей	3 шт	Саморезы с потайной головкой
   По бокам торпедо	4 шт	Винты с шестигранной головкой

Важно! При извлечении панели поддерживайте её снизу – крепления пластиковых фиксаторов хрупкие. Не допускайте перегибов жгутов проводов. Модуль воздуховодов снимается отдельно после освобождения клипс по периметру.

Проверьте целостность посадочных мест и контактов разъемов перед установкой новой панели. При повторном монтаже соблюдайте момент затяжки крепежных элементов (не более 8 Н·м) во избежание деформации пластика.

Установка новой контактной группы замка зажигания

Перед началом работ обязательно снимите клемму «минус» с аккумуляторной батареи. Это исключит риск короткого замыкания и повреждения электрооборудования при манипуляциях с проводкой.

Демонтируйте пластиковые кожухи рулевой колонки. Обычно они крепятся на винтах или защелках. Аккуратно подденьте и снимите сначала нижнюю, а затем верхнюю часть кожуха, открыв доступ к замку зажигания и контактной группе.

Процесс замены контактной группы

Демонтаж старой контактной группы:

1. Найдите разъем жгута проводов, подключенный к задней части контактной группы.
2. Нажмите на фиксатор (язычок) разъема и аккуратно отсоедините его.
3. Контактая группа удерживается в корпусе замка зажигания пластиковым фиксатором (часто белого цвета). Поверните этот фиксатор против часовой стрелки примерно на 60-90 градусов до освобождения.
4. Потяните контактную группу на себя, извлекая ее из замка зажигания.

Установка новой контактной группы:

1. Убедитесь, что ключ в замке зажигания находится в положении «0» (выключено).
2. Возьмите новую контактную группу. Совместите ее штекерную часть и направляющие выступы с пазами на корпусе замка зажигания.
3. Аккуратно вставьте группу до упора в корпус замка.
4. Поверните белый фиксатор по часовой стрелке до характерного щелчка и надежной фиксации. Группа должна сидеть плотно, без люфтов.
5. Подключите разъем жгута проводов к новой группе до щелчка фиксатора.

Проверка и сборка:

• Не устанавливая кожухи обратно, временно подключите клемму АКБ.
• Повращайте ключ в замке зажигания по всем положениям («ACC», «ON», «START»). Проверьте:
  • Работу указателей поворотов, аварийной сигнализации.
  • Включение габаритных огней и ближнего света фар в соответствующих положениях.
  • Работу дворцов (если они включаются через подрулевой переключатель).
  • Подачу напряжения на приборную панель в положении «ON» (должны загореться контрольные лампы).
• Если все функции работают корректно, снова снимите клемму с АКБ.
• Установите на место верхний и нижний кожухи рулевой колонки, закрепив их винтами или защелками.
• Подключите клемму АКБ окончательно.

Критические моменты:

Что важно	Почему важно
Совпадение модели контактной группы	Группы для ВАЗ-2110 могут отличаться от групп других моделей (например, от «классики»). Убедитесь, что купленная группа точно подходит для «десятки».
Положение ключа «0» при установке	Установка группы при ключе в другом положении (например, «ON») приведет к ее неправильной ориентации внутри замка и некорректной работе или поломке.
Аккуратность при повороте фиксатора	Пластиковый фиксатор хрупкий. Чрезмерное усилие при повороте может его сломать, что потребует замены всего замка зажигания.
Проверка перед сборкой	Если группа неисправна или установлена неправильно, выявить это до установки кожухов гораздо проще и быстрее.

Если после замены контактной группы приборная панель по-прежнему не работает, а другие проверенные функции (поворотники, свет) функционируют нормально, проблема, вероятно, не в контактной группе. Необходимо продолжить диагностику, проверив предохранители (особенно F3, F19 в основном блоке), реле, массу приборной панели и целостность проводки к ней.

Замена неисправного монтажного блока предохранителей

Неисправный монтажный блок предохранителей – частая причина полного отказа приборной панели ВАЗ-2110. Поврежденные дорожки платы, окисленные контакты или перегоревшие реле внутри блока прерывают подачу питания на комбинацию приборов. Визуальный осмотр реле и предохранителей не всегда выявляет дефект, поэтому при отсутствии других явных причин неработоспособности панели требуется замена всего узла.

Перед заменой обязательно убедитесь, что проблема именно в монтажном блоке. Проверьте наличие напряжения на его входных клеммах (обычно питание поступает по толстому красному проводу) и целостность массы. Если питание есть, а приборная панель молчит, и предохранители целы – высока вероятность внутренней неисправности блока. Приобретайте новый блок, точно соответствующий модели вашего автомобиля (БПС-36, БПС-39 и т.д.), так как разъемы и схемы могут отличаться.

Порядок замены монтажного блока

1. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.
2. Снимите защитную крышку блока, расположенную под рулевой колонкой слева (фиксируется защелками или винтами).
3. Отожмите фиксаторы разъема, удерживающего жгут проводов, подключенный к блоку с тыльной стороны.
4. Аккуратно отсоедините колодку жгута, потянув ее прямо назад от блока. Не дергайте за провода!
5. Открутите крепежные гайки или винты (обычно два), фиксирующие сам блок на кронштейне.
6. Извлеките старый монтажный блок из посадочного места.
7. Установите новый блок на кронштейн и зафиксируйте его гайками/винтами.
8. Подключите колодку жгута проводов до характерного щелчка фиксаторов.
9. Установите на место защитную крышку.
10. Подключите минусовую клемму АКБ и проверьте работоспособность приборной панели.

Критические моменты:

• Маркировка: Перед отключением старого блока сфотографируйте расположение реле и предохранителей или сверьтесь со схемой на крышке. Установите их в новом блоке в точно такие же гнезда.
• Качество контакта: Убедитесь, что колодка жгута подключена плотно и до упора, фиксаторы защелкнулись.
• Коррозия: Осмотрите контакты в колодке жгута. При наличии окисления или загрязнения аккуратно зачистите их.

После замены и успешной проверки приборной панели рекомендуется протестировать работу всех электрических потребителей (фары, поворотники, дворники, обогрев стекла и т.д.), цепи которых проходят через монтажный блок, чтобы убедиться в отсутствии других скрытых проблем.

Установка дополнительного реле для стабилизации напряжения

Нестабильное напряжение в бортовой сети ВАЗ-2110 – распространённая причина отказа приборной панели. Колебания возникают из-за износа штатного реле, окисления контактов или просадок при включении мощных потребителей. Установка дополнительного реле напрямую от аккумулятора обеспечит стабильное питание щитка приборов, исключая потерю сигналов от датчиков и подсветки.

Дополнительное реле выполняет роль буфера, компенсируя падение напряжения на старых проводах и контактах. Это особенно актуально для моделей с пробегом, где проводка подвержена коррозии. Подключение через реле защищает панель от скачков при запуске двигателя и работе генератора, продлевая срок службы приборов.

Порядок установки и подключения

1. Подготовка материалов:
   • 4-контактное реле (например, 90.3747)
   • Медный провод сечением 2.5 мм² (красный – плюс, чёрный – минус)
   • Колодка для реле, термоусадка, изолента
   • Автомат на 15А (опционально для защиты цепи)
2. Схема подключения:

   Контакт реле	Подключение
   85	Масса (кузов автомобиля)
   86	+12V после зажигания (сигнал управления)
   30	Прямой +12V от аккумулятора (через автомат)
   87	Выход на предохранитель приборной панели (F3)

3. Монтаж:
   • Закрепите реле в монтажном блоке или сухой зоне под торпедой
   • Проложите силовой провод от «+» АКБ через защитный автомат
   • Соедините контакт 87 с центральным штырьком предохранителя F3
   • Убедитесь в отсутствии перегибов провода и надёжной изоляции
4. Проверка:
   • Включите зажигание – реле должно сработать с характерным щелчком
   • Замерьте напряжение на предохранителе F3: должно быть 12.8-14.4V
   • Протестируйте работу подсветки и показания приборов

Критические ошибки: Перепутывание контактов реле вызовет короткое замыкание. Подключение без предохранителя/автомата недопустимо. Использование проводов сечением менее 1.5 мм² приведёт к перегреву цепи. Если панель не заработала – проверьте «массу» кузова и целостность штатной проводки до реле.

Важно: Для надёжности зачищайте контакты до металла и обрабатывайте токопроводящей смазкой. При частых просадках напряжения дополнительно проверьте генератор и АКБ. Данная модификация не заменяет ремонт основного реле К3 в монтажном блоке, но гарантированно решает проблему с питанием приборов.

Модернизация проводки панели при частых отказах

Частые отказы приборной панели ВАЗ-2110 часто связаны с архаичной конструкцией заводской проводки. Узкие разъёмы, тонкие провода и неоптимальная трассировка создают уязвимые точки для окисления, переломов и перегрева контактов под нагрузкой.

Полноценная модернизация электропроводки устраняет "родные" слабые места. Ключевая задача – обеспечить стабильный контакт в разъёмах и исключить потерю напряжения на участках цепи. Это требует замены критичных компонентов и изменения схемы подключения.

Этапы модернизации проводки

Основные шаги для повышения надёжности:

1. Замена разъёмов панели приборов на современные клеммные колодки с позолоченными контактами
2. Прокладка отдельных силовых линий напрямую от АКБ через реле для:
   • Подсветки приборов
   • Цепи питания микропроцессора
   • Указателей поворотов и стоп-сигналов
3. Установка дополнительного экранированного кабеля CAN-шины при подключении электронных спидометров
4. Применение термостойких проводов сечением 1.5–2.5 мм² вместо штатных 0.5 мм²

Критические точки для усиления защиты:

Участок цепи	Риск	Метод защиты
Колодка Х2 (питание)	Оплавление пластика	Диодная развязка + керамический разъём
Провода за рулевой колонкой	Перетирание изоляции	Двойная гофра + нейлоновые стяжки
Массовый провод кузова	Коррозия контакта	Дублирующая точка массы с медной шиной

Важно: После модернизации обязательна проверка мультиметром на КЗ и "прозвон" цепей. Все соединения обрабатываются токопроводящей смазкой, а реле устанавливаются в герметичный бокс.

Устранение помех от генератора на приборы

Помехи от генератора проявляются как хаотичное подёргивание стрелок спидометра и тахометра, мигание ламп или нестабильные показания температуры/топлива. Источником проблемы чаще всего служит нарушение контакта "массы" генератора с кузовом или коррозия клемм.

Начинайте диагностику с проверки целостности и чистоты основного провода массы генератора (чёрный провод сечением не менее 16 мм²). Он крепится к правой шпильке крепления генератора и должен иметь надёжное соединение с кузовом в точке возле аккумулятора. Окисленные контакты зачистите до металлического блеска и обработайте токопроводящей смазкой.

Дополнительные меры для подавления помех

Если чистка контактов не помогла, выполните следующие действия:

• Добавьте дублирующую массу: Проложите дополнительный провод (6-10 мм²) от корпуса генератора напрямую к минусовой клемме АКБ или точке крепления массы приборной панели.
• Проверьте конденсатор помехоподавления (установлен на генераторе): При неисправности стрелки приборов будут "скакать" синхронно с изменением оборотов двигателя. Замените конденсатор при вздутии корпуса или отсутствии эффекта после демонтажа (для проверки).
• Усильте массу приборной панели: Обеспечьте прямой контакт металлического каркаса панели с кузовом через отдельный провод, если штатное соединение нарушено.

Важно! Исключите контакт проводов панели приборов с жгутом системы зажигания (особенно ВВ-проводами) и силовыми кабелями генератора. При прокладке новых проводов избегайте параллельного расположения с потенциальными источниками помех.

Профилактика окисления контактов аэрозолем-очистителем

Окисление контактов разъёмов приборной панели ВАЗ-2110 – частая причина сбоев в её работе. Коррозия и загрязнения нарушают проводимость сигналов, приводя к отказу подсветки, стрелок или индикаторов. Регулярная обработка специальными аэрозолями предотвращает эти проблемы, устраняя плёнку окислов и создавая защитный барьер.

Аэрозоли-очистители (например, Liqui Moly Kontakt Spray, Hi-Gear Electrical Contact Cleaner) растворяют окислы, грязь и жировые отложения без вреда для пластика и резины. Они быстро испаряются, не оставляя следов, а некоторые составы содержат смазывающие компоненты для сохранения подвижности штекеров. Профилактика особенно важна при высокой влажности или после ремонта.

Правила обработки контактов

Этапы работ:

1. Снимите минусовую клемму аккумулятора для безопасности
2. Демонтируйте приборную панель по инструкции для модели ВАЗ-2110
3. Отсоедините все разъёмы от тыльной стороны панели
4. Встряхните баллон с аэрозолем 20-30 секунд
5. Распыляйте средство на контакты разъёмов с расстояния 10-15 см короткими нажатиями (2-3 секунды)
6. Для усиления эффекта вставьте/извлеките штекер 3-4 раза для механической очистки
7. Повторите обработку на ответной части разъёма в корпусе панели
8. Дайте составам полностью высохнуть (3-5 минут)

Ключевые рекомендации:

• Используйте только специализированные электротехнические очистители
• Избегайте попадания аэрозоля на ЖК-дисплеи и линзы приборов
• Проводите профилактику каждые 1-2 года или при первых признаках нестабильной работы
• Не применяйте WD-40 или бензин – они оставляют масляную плёнку

Параметр	Рекомендация
Частота обработки	Каждые 20 000 км или раз в 2 года
Время высыхания	До 10 минут (при t > +15°C)
Температурный режим	От +5°C до +30°C при нанесении

Регулярная диагностика цепи питания для предотвращения сбоев

Стабильная работа приборной панели ВАЗ-2110 напрямую зависит от качества напряжения в бортовой сети. Потеря контакта, окисление клемм, перетирание проводов или деградация предохранителей приводят к просадкам напряжения, хаотичным сбоям индикации или полному отказу щитка. Регулярная проверка цепи питания – ключевая мера для выявления этих проблем на ранней стадии.

Пренебрежение диагностикой увеличивает риск внезапного отказа приборов во время движения, что затрудняет контроль за скоростью, уровнем топлива, температурой двигателя и другими критическими параметрами. Плановые проверки позволяют выявить и устранить потенциальные точки отказа до их катастрофического проявления.

Порядок и методы диагностики цепи питания

Проверку следует проводить минимум раз в год или при появлении малейших признаков нестабильной работы панели (мигание подсветки, плавающие показания стрелок). Основные этапы:

1. Визуальный осмотр:
   • Контроль состояния предохранителя F19 (15А) в монтажном блоке (цепи панели и зажигания).
   • Проверка надежности посадки предохранителя и реле в гнездах.
   • Осмотр колодки жгута проводов (Ш7, обычно оранжевая) на задней стороне панели приборов на предмет оплавления, окисления контактов.
   • Поиск повреждений изоляции, перетертостей проводов возле рулевой колонки и в районе монтажного блока.
2. Измерение напряжения:
   • Замер мультиметром напряжения на контактах колодки Ш7 при включенном зажигании (Ключевые точки: контакт "+" после зажигания, масса). Норма: 12-14В относительно кузова.
   • Проверка "массового" провода панели приборов (часто крепится под торпедой возле левой стойки) – плотность прилегания к кузову, отсутствие коррозии.
3. Проверка целостности и нагрузки:
   • "Прозвонка" проводов от монтажного блока к колодке Ш7 на обрыв.
   • Контроль падения напряжения под нагрузкой (например, при включенных фарах) – значительное падение указывает на плохой контакт или недостаточное сечение провода.

Рекомендуемые инструменты:

Инструмент	Назначение
Мультиметр	Замер напряжения, прозвонка цепей, проверка сопротивления
Контрольная лампа 12В	Быстрая проверка наличия "+" и массы
Набор отверток	Демонтаж панели, затяжка клемм
Контактная паста/очиститель	Обработка клемм и разъемов

Профилактические меры: После устранения неисправностей обработайте все разъемы и клеммы в цепи питания контактной пастой или защитным спреем. Регулярно очищайте монтажный блок от пыли и влаги. Установка дополнительного реле на питание панели (если штатная проводка перегружена) повысит надежность.

Список источников

Информация для статьи основана на технической документации, практическом опыте автомехаников и проверенных специализированных ресурсах. Это гарантирует точность описания неисправностей и методов их устранения для ВАЗ-2110.

Ниже представлены ключевые источники, использованные при подготовке материала. Они включают официальные данные, профильные издания и экспертные рекомендации по диагностике электрооборудования автомобиля.

• Официальное руководство по ремонту ВАЗ-2110 издательства "Легион-Автодата"
• Технические бюллетени АвтоВАЗ по типовым неисправностям электросистем
• Монография "Электрооборудование отечественных автомобилей" под редакцией А.П. Пятина
• Практическое пособие "Диагностика бортовой сети ВАЗ 2110-2112" (изд. "За рулём")
• Специализированные автомобильные форумы: Drive2.ru (раздел LADA), ВАЗ-клуб
• Протоколы диагностики автоэлектриков сервисных центров LADA
• Видеоинструкции канала "Автоэлектрика ВАЗ" на YouTube
• Учебные материалы курсов повышения квалификации автоэлектриков НИИАТ

Видео: Почему не работает панель приборов ваз 2110,2111,2112,21123.


• Масло для четырехтактных моторов с воздушным охлаждением - какое подходит

• Lamborghini Reventon - Мощь Италии

• Правильные доработки для Volkswagen Jetta 6 - выбираем оптимальные модификации
