Не работает стеклоочиститель - причины неисправности и методы устранения

Статья обновлена: 18.08.2025

Стеклоочиститель – критически важный элемент безопасности любого автомобиля. Его отказ в дождь, снег или грязь мгновенно ограничивает видимость и создает аварийную ситуацию.

Если дворники перестали работать полностью, двигаются рывками или функционируют лишь на отдельных скоростях – эксплуатация транспортного средства становится опасной. Требуется немедленная диагностика и устранение неисправности.

Поломка может быть вызвана проблемами в электрической цепи, механическом приводе, самом моторчике или элементах управления. Точное определение причины – первый шаг к быстрому и эффективному ремонту.

Тестирование реле управления дворниками

Реле отвечает за подачу питания на мотор стеклоочистителя и переключение режимов скорости. Его неисправность проявляется как полный отказ работы дворников, отсутствие переключения скоростей или самопроизвольные движения щёток.

Для проверки потребуется мультиметр и схема расположения реле в монтажном блоке (информация содержится в руководстве по эксплуатации авто или на крышке блока предохранителей). Реле обычно маркируется символом в виде зигзага или надписью "Wiper".

Порядок тестирования

Этапы проверки:

1. Отключите реле из разъёма при выключенном зажигании.
2. Изучите схему контактов на корпусе реле (обычно 4-5 контактов с обозначениями: 30 – постоянный "+", 85/86 – катушка управления, 87 – выход на мотор, 87a – второй выход для 2-скоростных реле).
3. Прозвоните мультиметром в режиме сопротивления (Ω) катушку управления (контакты 85 и 86). Норма: 50-120 Ом. Бесконечное сопротивление означает обрыв катушки.
4. Проверьте контактную группу:
   • Подключите питание 12В к катушке (85 и 86)
   • Измерьте сопротивление между контактами 30 и 87 (должно быть ~0 Ом при срабатывании)
   • При отключённом питании сопротивление между 30 и 87 должно быть бесконечным

Важно: При отсутствии срабатывания реле или залипании контактов необходима замена. Используйте реле с идентичной маркировкой (номинал напряжения/тока должен совпадать).

Симптом при проверке	Неисправность	Решение
Сопротивление катушки ∞	Обрыв обмотки	Замена реле
Нет контакта 30-87 при подаче напряжения	Залипание, износ контактов	Замена реле
Контакт 30-87 есть без напряжения	Залипание контактов	Замена реле

Осмотр механических препятствий в приводном механизме

Отключите питание стеклоочистителя (снятие клеммы АКБ или предохранителя) для безопасной диагностики. Визуально проверьте приводной рычаг, шарнирные соединения и тяги на предмет деформаций, следов ударов или коррозии, блокирующих свободное движение.

Вручную покачайте дворники в рабочем диапазоне, оценивая плавность хода и выявляя заедания. Особое внимание уделите местам соединения тяг с моторным редуктором и поводками щёток – именно здесь часто скапливается грязь или ломаются пластиковые втулки.

Ключевые точки диагностики

• Шарниры тяг: Засохшая смазка, песок или трещины в втулках увеличивают трение
• Гайки крепления: Чрезмерная затяжка или подклинивание резьбы
• Деформированные поводки: Искривление после мойки льда или механического воздействия
• Окисление контактов: Коррозия на клеммах электромотора, нарушающая передачу усилия

Признак проблемы	Вероятная причина	Способ устранения
Дворники движутся рывками	Задиры на зубьях шестерни редуктора	Замена редуктора или шестерни
Щётки замирают в одном положении	Заклинивание подшипника вала двигателя	Смазка или замена двигателя
Слышен скрежет при работе	Попадание камня или веток в механизм	Очистка полости под капотом

1. Демонтируйте пластиковые защитные кожухи для доступа к механизму
2. Проверьте соосность валов – перекосы указывают на износ втулок
3. Нанесите графитовую смазку на шарниры после удаления старой засохшей массы
4. Замените треснувшие пластиковые тяги на оригинальные запчасти

Важно: При замене тяг отрегулируйте угол парковки щёток. После сборки включите дворники на 1 минуту без стекла для распределения смазки.

Диагностика неисправности моторчика стеклоочистителя

Проверка работоспособности моторчика начинается с исключения простых причин. Убедитесь, что рычаги стеклоочистителей не заблокированы льдом или посторонними предметами, а механический привод свободно перемещается рукой при выключенном зажигании.

Откройте монтажный блок предохранителей и найдите элемент, отвечающий за стеклоочистители (номера указаны в руководстве к авто или на крышке блока). Визуально оцените целостность металлической нити внутри предохранителя либо прозвоните тестером в режиме сопротивления (∞ Ом – неисправность).

Этапы диагностики электропитания

Подключите мультиметр к клеммам разъёма моторчика (предварительно отсоединённого):

1. Проверка напряжения питания: Включите зажигание и режим очистки. Черный щуп – на массу кузова, красный – на питающий провод (обычно синий/красный). Отсутствие 12V указывает на обрыв цепи или неисправность реле.
2. Тест управления скоростями: Активируйте разные режимы работы дворников. На соответствующих проводах (например, серый/зеленый) должно появляться напряжение при переключении.
3. Контроль массы: Переведите мультиметр в режим прозвонки. Один щуп – на клемму массы разъёма (часто чёрный/коричневый провод), второй – на кузов авто. Звуковой сигнал подтвердит исправность "земли".

Проверка моторчика

Снимите моторчик, отсоединив механическую тягу. Подайте напрямую 12V от АКБ на силовой провод и массу:

• Двигатель запустился – неисправна цепь питания или управление.
• Двигатель не работает – заклинивание вала, износ щёток или обрыв обмоток. При легком постукивании корпусом о дерево моторчик иногда кратковременно запускается (сигнал износа щёток).

Дополнительные компоненты

Элемент	Метод проверки	Признак неисправности
Реле дворников	Замена на заведомо исправное	Щелчки без срабатывания, отсутствие напряжения на выходе
Подрулевой переключатель	Прозвон контактов в разных режимах	Напряжение не поступает на управляющие провода моторчика
ЭБУ (если управление цифровое)	Сканирование на ошибки	Коды неисправностей CAN-шины или модуля управления

Проверка подачи напряжения на электродвигатель

Убедитесь в отсутствии проблем с предохранителем, отвечающим за стеклоочистители. Найдите соответствующий предохранитель в монтажном блоке (обычно обозначен иконкой дворников или надписью "WIPER"), извлеките его и проверьте целостность металлической нити. Если нить оборвана, замените предохранитель на аналогичный по номиналу.

Проверьте напряжение на клеммах электродвигателя при включенных дворниках. Снимите защитный кожух моторного отсека, отсоедините разъем питания двигателя. Включите зажигание и переведите рычаг управления дворниками в рабочее положение. Используйте мультиметр в режиме измерения постоянного напряжения (DCV): один щуп подключите к плюсовому контакту разъема (обычно красный/черный провод), второй – к кузову автомобиля (масса).

Интерпретация показаний мультиметра

• Напряжение ≈12V: Питание подается – неисправен сам электродвигатель или механическая часть.
• Напряжение отсутствует (0V): Проблема в цепи питания:
  1. Обрыв проводов между мотором и реле/предохранителем.
  2. Неисправность реле дворников (проверьте заменой на идентичное).
  3. Окисление контактов в разъемах или подрулевом переключателе.
• Напряжение ниже 10V: Сильное падение напряжения:
  • Коррозия на клеммах аккумулятора или "массовых" точках кузова.
  • Замыкание в проводке или износ щеток двигателя.

Важно: При проверке "массы" двигателя подключите один щуп мультиметра к минусовой клемме АКБ, а второй – к корпусу мотора или минусовому проводу в разъеме. Отсутствие контакта укажет на окисление крепления двигателя к кузову.

Анализ целостности контактов в фишке моторчика

Проверьте электрический разъём (фишку), подключённый к моторчику стеклоочистителя. Отсоедините колодку и внимательно осмотрите контакты с обеих сторон – как на проводах, так и на самом электродвигателе. Ищите видимые признаки повреждений: окисление, потемнение металла, следы перегрева или оплавления пластика.

Убедитесь в надёжности фиксации разъёма – контакты должны плотно прилегать друг к другу без люфта. Расшатанное соединение часто вызывает прерывистую работу дворников. Проверьте состояние уплотнителя фишки на предмет трещин или затвердевания, так как это может привести к попаданию влаги и коррозии.

Методы диагностики контактной группы

1. Визуальный осмотр:
   • Зелёный или белый налёт (окислы) на металлических частях.
   • Деформация штырьков или гнёзд.
   • Наличие грязи или дорожной соли внутри колодки.
2. Проверка плотности посадки:
   • Попробуйте слегка пошевелить подключённую фишку рукой – двигатель не должен отключаться.
   • Убедитесь, что фиксатор разъёма полностью защёлкнут.
3. Тестирование мультиметром:
   • В режиме прозвонки проверьте непрерывность цепи каждого провода от фишки до соответствующего контакта моторчика.
   • Измерьте сопротивление контактов: значение близкое к 0 Ом указывает на исправность.

Проблема	Решение
Окисление контактов	Очистите контакты щёткой с мелким ворсом или специальным очистителем электроцепей
Разболтавшийся разъём	Аккуратно подогните клеммы пассатижами или замените фишку
Обломанные провода у основания	Зачистите проводку и восстановите пайку/обжим
Оплавленный пластик	Полная замена фишки и диагностика цепи на предмет КЗ

После очистки или ремонта обработайте контакты токопроводящей смазкой для предотвращения коррозии. При сборке убедитесь в герметичности соединения – попадание воды вызовет повторное окисление. Если проблема сохраняется, проверьте подачу напряжения на разъём при включённых дворниках.

Восстановление окисленных контактов разъемов

Окисление контактов в разъемах цепи стеклоочистителя – распространенная проблема, вызванная воздействием влаги, дорожных реагентов и температурных перепадов. Образующаяся на металлических поверхностях оксидная пленка нарушает электрический контакт, препятствуя передаче управляющих сигналов и питания на электродвигатель щеток.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Проведите визуальный осмотр разъемов на моторчике стеклоочистителя, подрулевом переключателе и в монтажном блоке предохранителей. Характерные признаки окисления – зеленоватый или белесый налет на штырьках и клеммах, потемнение металла.

Порядок восстановления контактных групп

Для обработки потребуются:

• Контактный очиститель (WD-40 Specialist Contact Cleaner, Liqui Moly Kontaktreiniger)
• Мелкая наждачная бумага (600-1000 грит) или абразивная стекловолоконная палочка
• Силиконовая смазка-спрей для защиты контактов
• Ватные палочки и чистая ветошь

Последовательность действий:

1. Демонтируйте разъем: Отожмите фиксатор и аккуратно рассоедините колодку. Извлеките клеммы из корпуса при наличии доступа.
2. Очистите поверхности:
   • Обработайте контакты аэрозольным очистителем, удаляя рыхлые отложения
   • Аккуратно зачистите штырьки и клеммы наждачной бумагой до блеска металла
3. Промойте и обезжирьте: Повторно распылите очиститель на контакты, удаляя абразивную пыль. Протрите поверхности ветошью.
4. Нанесите защиту: Распылите тонкий слой силиконовой смазки на контактные группы перед сборкой. Избегайте попадания на пластиковые элементы.
5. Проверьте плотность посадки: Убедитесь, что клеммы в разъеме обеспечивают жесткий зажим штырьков без люфта.

После сборки подключите аккумулятор и протестируйте работу стеклоочистителя во всех режимах. Для профилактики повторного окисления обрабатывайте разъемы защитной смазкой при сезонном обслуживании автомобиля.

Осмотр состояния щеток на электродвигателе

Щетки электродвигателя стеклоочистителя – графитовые контакты, передающие ток на вращающийся якорь. Со временем они стираются из-за трения о коллектор, что приводит к потере контакта и отказу двигателя. Регулярная проверка их состояния критична при диагностике неисправностей.

Для доступа к щеткам потребуется демонтировать электродвигатель с автомобиля и разобрать его корпус. Обычно они расположены в держателях по бокам якоря и фиксируются пружинами или винтами. Работы проводите при отключенном аккумуляторе.

Порядок диагностики и замены

1. Извлеките щетки из держателей, отжав фиксаторы или выкрутив крепежные винты.
2. Оцените длину графитового элемента:
   • Норма: 12-15 мм (зависит от модели)
   • Критичный износ: менее 5-7 мм
3. Проверьте целостность:
   • Трещины или сколы на поверхности
   • Оплавление контактной площадки
   • Загрязнение графита маслом
4. Осмотрите коллектор якоря:
   • Глубокие борозды от щеток
   • Выгорание ламелей
   • Задиры или эллипсность
5. При замене подбирайте идентичные по размеру и форме щетки. Убедитесь в свободном ходе в держателях.
6. После установки новых щеток проверьте работу двигателя до сборки, кратковременно подав напряжение.

Признак износа	Решение
Щетки короче 7 мм	Обязательная замена комплекта
Оплавление контактов	Замена щеток + диагностика реле и проводки
Замасливание поверхности	Очистка спиртом или замена при невозможности восстановления
Деформация держателей	Замена держателей или всего узла щеткодержателя

Если после замены щеток двигатель не запускается, проверьте цепь питания и целостность обмоток. Сильный износ щеток часто сопровождается искрением на коллекторе и характерным запахом горелой пластмассы.

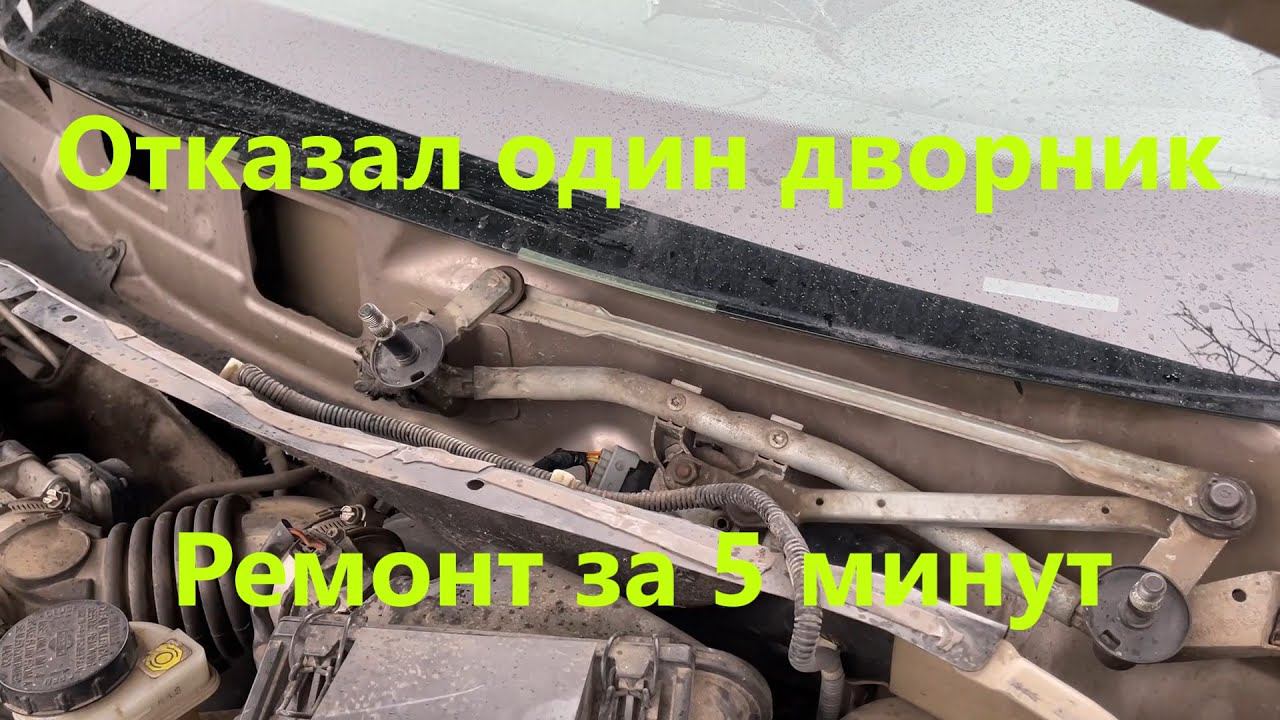

Ремонт заклинивших тяг привода стеклоочистителей

Заклинивание тяг механизма стеклоочистителя обычно вызвано коррозией, загрязнением, отсутствием смазки в шарнирных соединениях или механической деформацией самих тяг. Это приводит к ограничению движения или полной блокировке передачи усилия от электродвигателя к щеткам.

Первым этапом ремонта является демонтаж узла привода: снимите защитный кожух капота (при необходимости), отсоедините клеммы АКБ, снимите дворники и пластиковые дефлекторы у лобового стекла, после чего получите доступ к моторчику и тягам. Открутите крепежные гайки/болты, удерживающие мотор и кронштейны тяг.

1. Диагностика узла:
   • Визуально проверьте тяги на наличие вмятин, перегибов или трещин.
   • Вручную подвиньте все шарнирные соединения, выявляя заедающие или заржавевшие элементы.
2. Очистка и смазка шарниров:
   • Обработайте закисшие шарниры проникающей смазкой (WD-40, "жидкий ключ").
   • После размягчения отложений, разработайте соединения до свободного хода.
   • Удалите остатки грязи и старой смазки ветошью.
   • Нанесите новую графитовую смазку или Литол-24 на оси и втулки.
3. Замена поврежденных элементов:
   • Сильно деформированные тяги выпрямите или замените новыми.
   • Изношенные втулки, пластиковые вставки или шаровые наконечники демонтируйте и установите ремонтные комплекты.
4. Сборка и проверка:
   • Соберите узел в обратной последовательности.
   • Перед фиксацией кронштейнов убедитесь, что тяги перемещаются без усилия по всей траектории.
   • Подключите АКБ и кратковременно включите дворники для проверки работы.
   • Установите дефлекторы и дворники на место.

Важно: При сильной коррозии шарниров или поломке пластиковых деталей восстановление часто невозможно – требуется замена тяг или всего привода в сборе. После ремонта регулярно контролируйте состояние шарниров и обновляйте смазку.

Проверка работоспособности переключателя дворников

Переключатель стеклоочистителей – критичный компонент управления системой. Его неисправность проявляется как полное отсутствие реакции дворников на команды, хаотичное движение или невозможность выбрать нужный режим работы. Проверку начинают после исключения проблем с предохранителем и мотором.

Для диагностики потребуется мультиметр и доступ к разъёму переключателя или мотору дворников. Все работы проводятся при выключенном зажигании и снятой минусовой клемме АКБ для предотвращения короткого замыкания.

Этапы диагностики переключателя

Визуальный осмотр контактов: Снимите пластиковые кожухи рулевой колонки для доступа к переключателю. Проверьте:

• Окисление или загрязнение контактных групп
• Наличие оплавленных участков или трещин в корпусе
• Целостность проводов в месте входа в переключатель

Прозвонка мультиметром:

1. Отсоедините разъём переключателя
2. Переведите мультиметр в режим замера сопротивления (Ω)
3. Сверяясь со схемой электрооборудования авто, проверьте:
   • Замыкание контактов при активации каждого режима
   • Отсутствие короткого замыкания между соседними контактами
   • Значение сопротивления (должно стремиться к нулю при исправности)

Проверка подачи напряжения:

1	Включите зажигание
2	Подсоедините щуп мультиметра (режим "V~") к входному контакту разъёма
3	Убедитесь в наличии напряжения 12V при включенном зажигании

Проверка выходного сигнала: Подключите мультиметр к выходным контактам разъёма, соответствующим режимам работы. Активируя переключатель, убедитесь в изменении напряжения на выходах при переключении скоростей и режима омывателя.

Диагностика обрыва проводов в системе управления

Обрыв проводки – частая причина отказа стеклоочистителей, особенно после ремонтных работ или при длительной эксплуатации автомобиля. Провода подвержены перетиранию в зонах изгиба (у основания дворников, в гофре между кузовом и дверью водителя), окислению контактов или механическому повреждению.

Для точной локализации обрыва потребуется мультиметр в режиме прозвонки или контрольная лампа 12В, а также схема электропроводки вашего автомобиля. Работу проводят при включенном зажигании и активированном переключателе дворников.

Пошаговая проверка цепи

Этап 1: Контроль питания на электродвигателе

1. Снимите защитный кожух с моторчика стеклоочистителя.
2. Отсоедините разъем питания двигателя.
3. Подключите "-" щуп мультиметра/контрольки к массе кузова. "+" щуп поочередно присоединяйте к каждому контакту разъема при включенном переключателе дворников.
4. Отсутствие напряжения на одном из контактов (в зависимости от выбранного режима) указывает на проблему в цепи управления.

Этап 2: Прозвонка проводов от моторчика к реле/предохранителю

• Отключите разъемы на моторе и блоке реле/предохранителей.
• Прозвоните мультиметром каждый провод по цветовой маркировке согласно схеме.
• Особое внимание уделите участкам:в гофрах дверей, местам крепления жгута к кузову, зонам контакта с острыми кромками.

Признак	Возможное место обрыва
Дворники не работают ни в одном режиме	Обрыв общего провода питания (+12В), цепи массы, повреждение в области реле
Отсутствует одна скорость	Обрыв провода конкретного скоростного режима
Нет возврата в исходное положение	Повреждение провода, отвечающего за парковку мотора

Этап 3: Проверка переключателя на рулевой колонке

Отсоедините разъем переключателя дворников. Прозвоните контакты, соответствующие разным режимам работы, при переводе рычажка в нужные положения. Отсутствие сигнала подтверждает неисправность переключателя или обрыв в подходящих к нему проводах.

Заземление двигателя дворников: поиск проблемы

Плохой контакт массы двигателя стеклоочистителя – частая причина полного отказа или нестабильной работы дворников. "Земля" обычно крепится кузовным болтом в районе моторного отсека или под торпедой. Коррозия, грязь или ослабление крепежа нарушают цепь, препятствуя протеканию тока.

Для диагностики отключите разъем мотора дворников и подготовьте мультиметр в режиме измерения сопротивления (Ом). Один щуп приложите к клемме "земли" на корпусе двигателя (или к точке крепления массового провода), второй – к надежному "минусу" АКБ или чистому неокрашенному металлу кузова рядом с АКБ.

Этапы проверки цепи массы

1. Проверка сопротивления:

• Значение выше 1-2 Ом указывает на проблему.
• Идеальное значение – близкое к 0 Ом.
• Если мультиметр показывает "OL" или очень высокие значения – цепь разорвана.

2. Визуальный осмотр и механическая проверка:

• Найдите точку крепления массового провода к кузову.
• Отсоедините провод (предварительно сняв клемму АКБ).
• Очистите контактную площадку на кузове и клемму провода от ржавчины и грязи (наждачной бумагой, щеткой).
• Проверьте целостность самого провода (нет ли обрыва, перетирания).
• Затяните крепежный болт с усилием после очистки.

3. Проверка "обходным" проводом (при отсутствии мультиметра):

1. Временно подключите один конец толстого провода (сечением не менее 2.5 мм²) к корпусу двигателя дворников.
2. Второй конец присоедините к "минусу" АКБ или чистому металлу кузова.
3. Включите дворники. Если они заработали – проблема именно в штатной массе.

Типичные места плохого контакта	Воздействие
Окисление/коррозия под клеммой	Увеличивает сопротивление, нарушает ток
Ослабление крепежного болта	Прерывистый контакт, дребезг
Слой краски/грунта под клеммой	Полная изоляция точки крепления
Обрыв провода у клеммы	Полное отсутствие контакта

Важно: После восстановления контакта защитите точку крепления от влаги и коррозии (специальным спреем, смазкой или Литолом). Проверьте работу дворников во всех режимах.

Калибровка датчика дождя при его наличии

При некорректной работе датчика дождя стеклоочистители могут срабатывать хаотично, не включаться вовсе или функционировать с неподходящей интенсивностью. Калибровка требуется после замены лобового стекла, повреждения зоны установки датчика или сбоев в электронной системе автомобиля. Процедура настраивает чувствительность сенсора к каплям воды и оптическим помехам.

Точная методика зависит от модели авто и типа датчика, но общий алгоритм включает подготовку лобового стекла и использование диагностического оборудования. Самостоятельная калибровка возможна лишь на некоторых марках через сервисное меню, в остальных случаях требуется визит в специализированный сервис для корректной адаптации параметров.

Порядок действий для калибровки

1. Подготовка поверхности: Очистите зону установки датчика от грязи, жирных пятен и старых следов герметика. Убедитесь в отсутствии трещин и пузырей в области оптического элемента.
2. Активация режима калибровки:
   • Через OBD-сканер и ПО (для большинства авто): запуск процедуры через диагностический разъём с помощью программ типа Delphi, VCDS или дилерского софта.
   • Через штатное меню (отдельные модели): последовательность действий с кнопками бортового компьютера (указана в мануале).
3. Выполнение условий: При калибровке требуется:
   • Сухое стекло и отсутствие осадков
   • Температура воздуха от +15°C до +25°C
   • Ровная поверхность без вибраций
4. Проверка работы: После завершения процедуры протестируйте реакцию датчика, равномерно нанеся воду на зону сенсора. Дворники должны активироваться плавно без рывков.

Типичные ошибки	Последствия
Загрязнение оптического элемента	Задержка срабатывания или ложные реакции
Неправильный угол установки	Постоянное игнорирование капель
Сколы/трещины в зоне датчика	Невозможность калибровки

Важно! При замене стекла используйте только оригинальные или сертифицированные аналоги с маркировкой зоны монтажа датчика. Неправильная толщина или светопропускание стекла приведут к постоянным сбоям даже после калибровки.

Тестирование управления дворниками через ЭБУ

При подозрении на неисправность электронного блока управления (ЭБУ) стеклоочистителей требуется диагностика работы модуля. Начните с проверки наличия управляющих сигналов на разъёме привода дворников при активации разных режимов (кратковременное движение, постоянная работа, омыватель). Используйте мультиметр в режиме вольтметра или диагностический сканер для считывания данных в реальном времени.

Убедитесь, что ЭБУ получает корректные входные сигналы от подрулевого переключателя и датчиков (например, датчика дождя). Проверьте целостность соответствующих проводов и контактов в разъёмах. Обратите внимание на косвенные признаки неисправности ЭБУ: самопроизвольное включение дворников, отсутствие реакции на команды или сброс в нулевое положение при работе.

Этапы диагностики ЭБУ

1. Сканирование ошибок: Подключите автомобильный сканер к OBD-II порту для выявления кодов неисправностей, связанных с модулем стеклоочистителей (например, U-коды шины CAN или B-коды кузовных систем).
2. Проверка питания и массы:
   • Измерьте напряжение на силовых контактах ЭБУ (номинал: 12±0.5В при включённом зажигании).
   • Протестируйте цепь массы мультиметром (сопротивление между контактом ЭБУ и кузовом авто должно быть ≤0.5 Ом).
3. Анализ сигналов управления: Сравните параметры выходных сигналов ЭБУ на мотор дворников с заводскими значениями (указаны в сервисной документации авто) при включённых режимах.

Симптом	Возможная причина в ЭБУ
Дворники не включаются	Обрыв внутренних реле, повреждение выходных драйверов
Работают только на одной скорости	Сбой в схеме регулировки мощности
Нет интервального режима	Ошибка таймера модуля
Дворники не возвращаются в парковку	Неисправность датчика положения вала в ЭБУ

Важно: Перед заменой ЭБУ исключите проблемы с мотором стеклоочистителя, предохранителями (F3-F5, F25 в монтажном блоке) и реле. Протестируйте работу дворников при подаче напряжения 12В напрямую на клеммы привода – если механизм функционирует, неисправность кроется в цепи управления.

Замена треснутых или изношенных приводных рычагов

Приводные рычаги (тяги) передают усилие от моторного редуктора к щеткам стеклоочистителя. Трещины, коррозия или деформация этих элементов нарушают геометрию движения, вызывая неравномерную работу щеток, заклинивание или полную остановку системы. Особенно критичен износ шарнирных соединений, создающий люфт и снижающий эффективность передачи усилия.

Неисправность определяется визуально при осмотре механизма под капотом: ищите трещины в металле, следы ржавчины на сочленениях, неестественный изгиб тяг. Дополнительные признаки – стук при работе дворников, подёргивание щеток в отдельных позициях или их неполный ход. Замена поврежденных рычагов обязательна – ремонт сваркой или выпрямлением ненадежен и временен.

Порядок замены

1. Отсоедините минусовую клемму аккумулятора
2. Снимите пластиковые накладки ветрового стекла (при наличии)
3. Отщелкните крепления или снимите стопорные кольца, фиксирующие тяги на шарнирах моторного редуктора и поводков щеток
4. Ослабьте крепеж редуктора (если требуется для доступа)
5. Демонтируйте поврежденные рычаги вместе с шарнирами
6. Установите новые тяги в обратной последовательности, соблюдая первоначальную конфигурацию

Важно: после сборки проверьте траекторию движения щеток без включения мотора – перемещайте их руками по всей амплитуде, чтобы убедиться в отсутствии перекосов и заеданий. Подключите аккумулятор и протестируйте работу на всех скоростях.

Тип неисправности	Последствия для работы дворников
Трещина рычага	Щетки не двигаются или перемещаются рывками
Коррозия шарнира	Уменьшение угла очистки, заклинивание
Деформация тяги	Смещение зоны очистки, трение о кузов
Износ втулок	Стук, вибрация щеток при движении

Смазка сухих шарниров приводного механизма

Сухие или загрязнённые шарниры в приводном механизме стеклоочистителя (тягах, рычагах) – частая причина снижения эффективности работы или полного отказа дворников. Недостаток смазки увеличивает трение в подвижных соединениях, затрудняет передачу усилия от моторчика к щёткам. Это приводит к замедленному движению, подёргиванию рычагов или их полной блокировке.

Загрязнения (пыль, дорожная грязь, окислы) усугубляют проблему, действуя как абразив и ускоряя износ деталей. Регулярная смазка шарниров – простое, но критически важное действие для поддержания работоспособности системы очистки стекла и предотвращения дорогостоящего ремонта или замены узлов привода.

Порядок смазки шарниров

1. Определите точки смазки: Найдите все подвижные соединения в рычажном механизме (обычно 3-5 шаровых шарниров на тягах и рычагах).
2. Очистите шарниры: Тщательно удалите старую смазку, грязь и ржавчину с помощью ветоши и щётки. При сильном загрязнении используйте очиститель контактов или WD-40 (после очистки WD-40 дождитесь его испарения или удалите излишки).
3. Нанесите смазку:
   • Используйте правильный состав: Применяйте специальные пластичные смазки для шасси или графитовые смазки (например, Литол-24, ШРУС-смазки). Избегайте жидких масел – они быстро смываются и притягивают пыль.
   • Наносите умеренно: Заложите небольшое количество смазки в зазоры вокруг шаровых пальцев и втулок. Излишки удалите ветошью.
4. Проверьте подвижность: Вручную несколько раз проверните рычаги во всём диапазоне движения. Движение должно быть плавным, без заеданий и скрипа.

Рекомендуемые смазочные материалы

Тип смазки	Примеры	Особенности
Пластичные (консистентные)	Литол-24, ЦИАТИМ-201, Molykote Multi-Purpose	Устойчивы к смыванию водой, хорошо работают при перепадах температур.
Графитовые	LIQUI MOLY Graphite Spray, Mannol Kupfer-Spray	Обладают высокой антифрикционностью, устойчивы к окислению, подходят для высоких нагрузок.
Силиконовые	LIQUI MOLY Silicon-Spray, ABRO Silicone Lubricant	Не набухают резиновые элементы, отталкивают влагу и грязь. Менее долговечны под нагрузкой.

Важно: Не используйте солидол – он теряет свойства при низких температурах. Смазку шарниров выполняйте минимум 1-2 раза в год (осенью перед холодами и весной после зимы) или при появлении первых признаков замедления работы дворников. Если смазка не восстановила плавность хода, проверьте целостность самих шарниров – изношенные пластиковые втулки или разбитые шаровые наконечники требуют замены.

Ремонт трещин на пластиковых деталях узла

Пластиковые компоненты механизма стеклоочистителя (крепления рычагов, кожухи моторного отсека, элементы крепления) подвержены образованию трещин из-за вибраций, перепадов температур или механических повреждений. Нарушение целостности этих деталей приводит к разбалтыванию конструкции, некорректному углу очистки и дальнейшему разрушению узла.

Своевременный ремонт трещин предотвращает полный выход детали из строя и позволяет восстановить работоспособность системы без дорогостоящей замены. Для эффективного восстановления важно правильно определить тип пластика и подобрать соответствующие материалы и методики.

Этапы ремонта трещин

1. Подготовка поверхности:

• Очистите поврежденную зону от грязи и жира изопропиловым спиртом
• Расширьте трещину сверлом 1-2 мм для лучшего проникновения состава
• Сделайте насечки наждачной бумагой по краям для усиления адгезии

2. Выбор метода ремонта:

Тип повреждения	Способ ремонта	Материалы
Микротрещины (до 0.5 мм)	Пайка термофеном	Пластиковые присадочные прутки
Сквозные трещины	Армирование + склеивание	Двухкомпонентный эпоксидный клей, стеклосетка
Крупные сколы	Моделирование	Пластиковая шпатлевка, армирующая лента

3. Технология армирования (для нагруженных деталей):

1. Нанесите эпоксидный клей на внутреннюю сторону трещины
2. Прижмите края и зафиксируйте струбциной
3. Наложите стеклосетку с внешней стороны
4. Покройте сетку вторым слоем клея
5. Выдержите 24 часа до полной полимеризации

4. Проверка результата:

После высыхания состава проверьте герметичность соединения и отсутствие люфтов. Убедитесь, что ремонт не создает помех движущимся частям механизма. Для деталей, подверженных вибрациям, дополнительно нанесите силиконовый герметик в зоне ремонта.

Поиск короткого замыкания в цепи дворников

Короткое замыкание возникает при контакте оголённых проводов цепи с кузовом автомобиля или между собой, вызывая перегорание предохранителя и полный отказ системы. Частые причины: повреждение изоляции жгутов в районе рулевой колонки, защемление проводки в гофре между кузовом и дверью, коррозия разъёмов или попадание влаги в моторный отсек.

Обнаружение требует системного подхода: начните с визуального осмотра цепей, затем используйте мультиметр для прозвонки. Обязательно отключите аккумулятор перед диагностикой! Повторное включение цепи с неустранённым замыканием может повредить блок управления или вызвать возгорание.

Порядок диагностики

1. Отсоедините минусовую клемму АКБ для обесточивания системы
2. Извлеките перегоревший предохранитель (номинал указан в мануале авто)
3. Осмотрите видимые участки проводки:
   • Трение о металлические кромки возле рулевой рейки
   • Перетёртые участки в гофрированной трубке двери
   • Окисление контактов в разъёмах моторчика дворников
4. Прозвоните цепь мультиметром:
   • Переключите прибор в режим прозвонки (Ω)
   • Один щуп – на контакт гнезда предохранителя
   • Второй щуп – на массу авто (кузов/болт)
   • Показания 0-2 Ом подтверждают замыкание

Локализация проблемы	Способ проверки	Решение
Подрулевой переключатель	Отсоединить разъём, проверить контакты на КЗ	Замена переключателя
Реле дворников	Извлечь реле, проверить контакты 30/87 на КЗ	Замена реле
Мотор стеклоочистителя	Отсоединить разъём мотора, проверить питающий провод	Ремонт клемм или замена мотора

При обнаружении повреждённого провода зачистите участок, восстановите изоляцию термоусадкой. После ремонта установите новый предохранитель того же номинала, подключите АКБ и проверьте работу системы в разных режимах.

Проверка контактов на рулевой колонке

Поворотный контактный механизм (часто называемый "часы" или "коммутатор") под рулевым колесом обеспечивает подачу питания на дворники при вращении руля. Нарушение целостности проводников или окисление разъемов – частая причина отказа очистителей.

Для диагностики отключите клемму аккумулятора. Снимите пластиковые кожухи рулевой колонки, получив доступ к разъему контактной группы. Осмотрите фиксаторы и цвет проводов, предварительно сфотографировав схему подключения.

Этапы проверки контактной группы

1. Визуальный осмотр:
   • Проверьте разъемы на трещины, следы оплавления или влаги.
   • Убедитесь в отсутствии переломов/перетирания проводов у основания колонки.
2. Тестирование контактов:
   • С помощью мультиметра в режиме прозвонки проверьте цепь между пинами разъема контактной группы и соответствующими контактами подрулевого переключателя дворников.
   • Медленно поворачивайте руль влево-вправо, наблюдая за показаниями прибора – обрыв или нестабильный сигнал указывает на износ дорожек.
3. Чистка и восстановление:
   • Обработайте контакты электротехническим очистителем и просушите сжатым воздухом.
   • При обнаружении поврежденных дорожек или люфта механизма замените контактную группу целиком.

Признак неисправности	Действие
Дворники работают только в одном положении руля	Прозвонить дорожки при повороте
Искры или запах гари в районе колонки	Немедленная замена контактной группы
Прерывистая работа при вибрации	Проверить надежность фиксации разъема

Важно: После сборки убедитесь, что катушка контактного механизма не натягивается и свободно вращается при повороте руля. Неправильная установка вызывает повторный обрыв проводов.

Сброс настроек блока управления стеклоочистителем

Сброс настроек блока управления (БУ) стеклоочистителя может потребоваться при возникновении программных сбоев, некорректной реакции на команды или после замены компонентов системы. Эта процедура возвращает заводские параметры, устраняя "зависания" контроллера.

Перед выполнением сброса убедитесь в исправности предохранителей (F3, F12, F33 в зависимости от модели авто), целостности моторчика и отсутствии окислов на разъёмах. Отсоедините клеммы аккумулятора в строгой последовательности:

1. Заглушите двигатель и выньте ключ из замка зажигания.
2. Снимите сначала отрицательную клемму (-).
3. Через 1-2 минуты снимите положительную клемму (+).
4. Удерживайте отключённые клеммы в стороне от аккумулятора 10-15 минут.

После восстановления питания:

• Поворотом ключа включите зажигание (без запуска двигателя)
• Активируйте дворники на 10-15 секунд
• Выключите зажигание на 30 секунд

Если сброс не помог, проверьте:

Компонент	Метод проверки
Датчик дождя	Распыление воды на лобовое стекло
Подрулевой переключатель	Тестером на замыкание контактов
Реле дворников	Замена на заведомо исправное

Важно! На автомобилях с системой Start/Stop и сложной электроникой (например, VW, BMW) может потребоваться подключение диагностического сканера для принудительной калибровки БУ.

Временное включение дворников напрямую от АКБ

Прямое подключение к аккумуляторной батарее позволяет проверить работоспособность мотора стеклоочистителей в обход штатной электропроводки и реле. Этот метод требует строгого соблюдения мер безопасности.

Для диагностики потребуются два изолированных провода сечением 1.5-2.5 мм² длиной 30-50 см, инструмент для снятия клемм с мотора и защитные перчатки.

Порядок подключения

1. Отсоедините минусовую клемму АКБ для обесточивания системы
2. Снимите защитный кожух с моторного отсека дворников
3. Отсоедините клеммную колодку от электродвигателя
4. Определите контакты питания:
   • +12V – обычно красный или желтый провод
   • Масса – черный или коричневый провод
5. Подключите первый провод от "+" АКБ к питающему контакту мотора
6. Вторым проводом соедините массовый контакт двигателя с "-" АКБ

При исправном моторе щетки начнут движение. Если реакции нет – двигатель неработоспособен. Время тестирования не должно превышать 3-5 секунд во избежание перегрева обмоток.

Реакция мотора	Диагностируемая неисправность
Щетки движутся плавно	Проблема в реле, предохранителе или проводке
Движение с рывками/заеданием	Механическое заклинивание или износ шестерен
Отсутствие реакции + треск	Сгоревшая обмотка или замыкание

После проверки немедленно отсоедините провода от АКБ. Восстановите штатное подключение мотора перед повторным использованием стеклоочистителей.

Устранение коррозии на клеммах электродвигателя

Коррозия на клеммах электродвигателя стеклоочистителя нарушает контакт и блокирует подачу питания. Проявляется как белый или зеленоватый налет на металлических соединениях, часто сопровождается окислением проводов.

Для восстановления работоспособности выполните последовательную очистку контактов. Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания.

Этапы устранения коррозии:

1. Демонтаж клемм:
   • Снимите защитный кожух двигателя
   • Отсоедините разъемы питания и заземления
2. Очистка контактов:
   • Жесткой щеткой (нейлон/латунь) удалите рыхлые отложения
   • Обработайте клеммы специальными средствами:

     Средство	Способ применения
     Раствор соды (1 ст.л. на 200мл воды)	Нанести кистью на 5 мин, смыть
     Аэрозольный очиститель электроцепей	Распылить, вытереть салфеткой
     Мелкая наждачная бумага (P200-P400)	Аккуратно зачистить до блеска

3. Защита от рецидива:
   • Нанесите токопроводящую смазку или технический вазелин
   • Установите новые термоусадочные трубки на провода
4. Проверка:
   • Подключите двигатель к АКБ для тестирования
   • Загерметизируйте разъемы диэлектрической смазкой

Важно! При сильном повреждении клемм замените колодку подключения. Используйте только предназначенные для автоэлектрики составы – бытовые очистители могут повредить пластиковые элементы.

Разблокировка замерзших дворников зимой

При обледенении щеток стеклоочистителя категорически запрещено включать дворники или поливать стекло кипятком. Эти действия повредят резиновые элементы, двигатель привода или лобовое стекло. Механическое отковыривание льда металлическими предметами также приводит к царапинам и деформации щеток.

Эффективные методы разморозки основаны на постепенном нагреве и деликатном удалении ледяного слоя. Начинайте процедуру только после частичного оттаивания ледяного контакта между дворниками и стеклом. Игнорирование этого правила вызовет разрыв резиновых кромок щеток при попытке их отрыва.

Безопасные способы разблокировки

• Автомобильный отопитель: направьте поток теплого воздуха из дефлекторов на зону крепления щеток. Включите рециркуляцию салона и максимальную температуру. Длительность прогрева – 10-15 минут.
• Специальные автохимические составы: используйте незамерзающую жидкость для стекол или аэрозоль-размораживатель. Распылите состав на места примерзания, выждите 3-5 минут.
• Теплая водяная баня: нагрейте воду до 50-60°C (рука терпит). Поливайте из кружки только металлические кронштейны дворников, избегая попадания на стекло и резину.

Метод	Время воздействия	Риски
Прогрев салонным отопителем	10-15 мин	Разряд АКБ при работе на холостых
Химические растворы	3-5 мин	Повреждение ЛКП при попадании
Теплая вода	Мгновенно	Повторное обледенение при -15°C и ниже

1. После разморозки вручную поднимите щетки в обслуживающее положение.
2. Очистите стекло и резиновые накладки щеток от снежной корки скребком.
3. Обработайте резину силиконовой смазкой для предотвращения примерзания.

Для профилактики устанавливайте дворники вертикально после парковки или используйте защитные чехлы-антиобледенители. При частых проблемах применяйте спрей с эффектом "Антилёд" на основе пропиленгликоля, нанося его на стекло и щетки вечером.

Очистка дренажных отверстий под капотом

Забитые дренажные каналы под капотом – частая причина скопления воды в моторном отсеке, что может приводить к выходу из строя моторчика стеклоочистителя или блока управления. Листва, грязь и мелкий мусор перекрывают пути отвода дождевой воды и конденсата, создавая "болото" в зоне установки электрооборудования.

Регулярная проверка этих отверстий обязательна при проблемах с дворниками, особенно после листопада или сильных дождей. Игнорирование засоров провоцирует коррозию контактов, короткое замыкание и полное затопление узлов, расположенных в нижней части "корыта" ветрового стекла.

Как прочистить дренажные отверстия

Выполните следующие действия:

1. Откройте капот и найдите дренажные каналы в нижней части ниши ветрового стекла (обычно по углам или под пластиковыми накладками).
2. Удалите крупный мусор руками или пинцетом (листья, ветки, насекомые).
3. Продуйте каналы сжатым воздухом из компрессора или баллончика.
4. Промойте отверстия тонкой струей воды из шланга для вымывания ила.
5. Контрольная проверка: залейте 0.5 л воды в нишу – она должна быстро уйти.

Важно: Не используйте проволоку или острые предметы – можно повредить гидроизоляцию или трубки. Для труднодоступных мест применяйте гибкие щетки. Проводите чистку минимум 2 раза в год: весной (после пыльцы) и осенью (после листопада).

Замена расслоившихся проводов около стойки

Расслоение проводов в районе стойки лобового стекла – частая причина отказа стеклоочистителей. Изоляция трескается из-за постоянного трения при открытии дверей, перепадов температур и естественного старения, оголяя токоведущие жилы. Это приводит к замыканию на массу кузова или обрыву цепи питания моторчика дворников.

Поврежденные участки визуально заметны: изоляция вздувается, отслаивается, видны окисленные или оборванные проводники. Чаще страдают провода в гофрорукаве между кузовом и стойкой. Игнорирование проблемы усугубляет коррозию и может повредить блок управления.

Алгоритм замены поврежденной проводки

1. Отключите минусовую клемму АКБ для исключения КЗ.
2. Снимите обшивку стойки и резиновый уплотнитель двери для доступа к жгуту.
3. Выявите все поврежденные провода, аккуратно размотав изоленту/стяжки.
4. Обрежьте дефектные участки с запасом 5-7 см с обеих сторон от расслоения.
5. Подготовьте новые провода аналогичного сечения и цвета.
6. Соедините отрезки через термоусадочные трубки или пайку с последующей изоляцией.
7. Прозвоните мультиметром цепь на отсутствие обрывов и КЗ.
8. Уложите жгут, зафиксируйте стяжками, избегая натяжения и перегибов.

Обязательно обработайте места соединений антикоррозийным спреем и восстановите герметизацию прохода проводов через кузов. После подключения АКБ проверьте работу дворников во всех режимах.

Восстановление износа втулок моторного редуктора

Износ втулок редуктора стеклоочистителя – частая причина отказа механизма. Втулки (обычно бронзовые или композитные) служат подшипниками скольжения для вала ротора двигателя. При их выработке возникает люфт, перекос вала, повышенная нагрузка на шестерни, что приводит к заклиниванию или полной остановке щеток.

Диагностировать износ можно по характерным признакам: стук или гул при работе мотора, неравномерный ход щеток, необходимость постукивать по корпусу редуктора для запуска. Для подтверждения потребуется разборка узла – демонтируйте мотор, снимите крышку редуктора и проверьте люфт вала во втулках.

Процесс замены втулок

1. Демонтаж старых втулок: Аккуратно выпрессуйте изношенные втулки из корпуса редуктора и крышки с помощью оправки подходящего диаметра и молотка. Избегайте деформации посадочных мест.
2. Подготовка гнезд: Очистите посадочные отверстия от загрязнений и остатков смазки. Проверьте отсутствие задиров или деформаций. При необходимости обработайте наждачной бумагой-«нулевкой».
3. Установка новых втулок: Нанесите тонкий слой смазки на внешнюю поверхность новых втулок. Аккуратно запрессуйте их в гнезда с помощью оправки, контролируя отсутствие перекоса. Убедитесь, что втулки встали заподлицо с поверхностями.
4. Смазка и сборка: Обильно смажьте внутренние поверхности втулок и вал ротора термостойкой консистентной смазкой (например, Литол-24). Соберите редуктор, совместив метки на шестернях. Затяните крепежные болты равномерно.

После сборки проверьте легкость вращения вала вручную. Установите мотор на место и протестируйте работу стеклоочистителя на всех скоростях. Если люфт устранен, а движение щеток плавное – ремонт успешен. При сильном износе вала ротора замена втулок может не помочь – потребуется замена двигателя в сборе.

Регулировка интенсивности работы по инструкции

Если стеклоочиститель функционирует, но не переключает режимы скорости, проблема может заключаться в некорректных настройках или сбое системы управления. Регулировка выполняется через штатные органы управления автомобиля согласно руководству пользователя.

Типичные элементы управления включают подрулевой переключатель или кнопки на панели, позволяющие циклически выбирать режимы: одноразовое движение, интервальный режим, низкая и высокая скорость. Некоторые модели оснащены регулятором чувствительности дождя.

Порядок проверки и калибровки

Шаг 1: Проверка базовых режимов
Включите зажигание и последовательно активируйте все положения переключателя. При отсутствии реакции:

• Проверьте блок предохранителей (отдельный предохранитель может отвечать за управление скоростями)
• Осмотрите разъёмы подрулевого переключателя на предмет окисления

Шаг 2: Калибровка интервального режима

1. Включите режим прерывистой работы
2. Используйте вращающийся регулятор (обычно на конце рычага) для изменения пауз между циклами
3. Проверьте реакцию системы при разных положениях регулятора

Шаг 3: Для систем с датчиком дождя

Действие	Ожидаемый результат
Протрите зону датчика у зеркала заднего вида	Устранение помех для сенсора
Активируйте авторежим в меню бортового компьютера	Появление иконки "AUTO" на приборной панели
Отрегулируйте чувствительность через сервисное меню	Изменение скорости реакции на капли воды

Важно! При отсутствии реакции на регулировки диагностируйте:
• Неисправность реле скорости
• Оборванные провода в гофре между кузовом и дверью
• Сбой модуля управления кузовом (BCM)

Проверка подшипников вала электродвигателя

Износ или повреждение подшипников вала электродвигателя стеклоочистителя – частая причина полного отказа или нестабильной работы щеток. Неисправные подшипники создают чрезмерное сопротивление вращению, перегружая двигатель и приводя к его остановке или перегоранию обмоток.

Для диагностики необходимо снять защитный кожух двигателя и получить доступ к валу. Проверку начинают с визуального осмотра на наличие явных дефектов: трещин в корпусе подшипников, следов коррозии или вытекающей смазки. Далее переходят к механической оценке состояния.

Методы проверки подшипников

1. Проверка люфта и плавности хода:

• Зафиксируйте корпус электродвигателя одной рукой.
• Попытайтесь пошатать вал вверх-вниз и из стороны в сторону – ощутимый радиальный люфт указывает на критический износ.
• Проверните вал пальцами. Движение должно быть абсолютно плавным, бесшумным, без заеданий и рывков.

2. Оценка шума при работе:

• Подайте напряжение на двигатель на 2-3 секунды (предварительно отсоединив тяги стеклоочистителей).
• Прислушайтесь: скрежет, гул, визг или ритмичный стук свидетельствуют о разрушении сепаратора, выработке дорожек качения или отсутствии смазки.

3. Контроль нагрева:

1. Обеспечьте свободное вращение вала (отсоедините механизм дворников).
2. Включите двигатель на 30-60 секунд.
3. Осторожно коснитесь корпуса подшипников пальцем. Сильный локальный нагрев (корпус становится горячим) – явный признак неисправности.

Симптом	Возможная проблема	Решение
Заедание вала, шум при вращении рукой	Загрязнение, задиры, отсутствие смазки, разрушение шариков/роликов	Замена подшипника
Радиальный или осевой люфт	Износ дорожек качения, выработка посадочных мест	Замена подшипника
Шум (вой, скрежет) при работе	Разрушение сепаратора, деформация колец, попадание абразива	Замена подшипника
Сильный нагрев корпуса подшипника	Чрезмерный преднатяг, недостаток/деградация смазки, заклинивание	Замена подшипника + проверка посадочных мест

Важно: Попытка восстановления подшипника промывкой и смазкой обычно дает временный эффект. При подтверждении неисправности требуется замена. Используйте подшипники рекомендованного типа и размера, обеспечив правильную запрессовку и защиту от влаги.

Диагностика неисправностей концевика механизма

Концевик (концевой выключатель) стеклоочистителя отвечает за автоматическое возвращение щёток в исходное положение после выключения. Его неисправность проявляется остановкой дворников в произвольной позиции или полным отказом функции парковки.

Для точной диагностики потребуется мультиметр и доступ к концевику, обычно расположенному под капотом рядом с мотором стеклоочистителя или внутри редукторного узла.

Проверка концевика

Выполните последовательные действия:

1. Отсоедините разъём концевика от цепи питания.
2. Прозвоните контакты мультиметром в режиме сопротивления (Ω):
   • При поднятых щётках (не в парковке) – контакты должны быть разомкнуты (бесконечное сопротивление).
   • При опущенных щётках (парковка) – контакты должны замкнуться (0-2 Ома).
3. Проверьте реакцию на движение – вручную поворачивайте рычаг механизма, имитируя работу дворников. Показания мультиметра должны чётко меняться при достижении парковочной позиции.

Состояние щёток	Нормальное сопротивление	Признак неисправности
В парковочном положении	~0 Ом (короткое замыкание)	Обрыв цепи (∞ Ом)
Вне парковочного положения	∞ Ом (обрыв)	Короткое замыкание (0 Ом)

Альтернативные причины с похожими симптомами: Обрыв проводов к концевику, окисление контактов в разъёме, сбой реле парковки или неисправность блока управления. Убедитесь в целостности проводки перед заменой концевика.

Осмотр состояния червячной передачи редуктора

Червячная передача – ключевой элемент редуктора стеклоочистителя, преобразующий вращение электродвигателя в возвратно-поступательное движение щеток. Её износ или повреждение напрямую влияют на работоспособность всей системы.

Для доступа к червячной паре обычно требуется демонтировать редуктор с автомобиля. Последовательно отсоедините крепления и рычажный механизм, после чего снимите корпус редуктора для визуального осмотра внутренних компонентов.

Этапы и критерии оценки состояния передачи

Визуальная диагностика элементов:

• Червяк (винт): Проверьте целостность резьбы. Ищите сколы, глубокие царапины, вмятины или признаки деформации.
• Червячное колесо (шестерня): Осмотрите зубья на предмет излома, истирания, неравномерного износа или отсутствия фрагментов.
• Оси и валы: Убедитесь в отсутствии люфта, изгиба или коррозии на посадочных местах.

Проверка смазки и посторонних частиц:

• Оцените количество и состояние смазки внутри редуктора. Засохшая, загрязненная или отсутствующая смазка ускоряет износ.
• Обнаружение металлической стружки или пластиковой крошки в густой смазке – явный признак активного разрушения деталей пары.

Тест на заедание и плавность хода:

1. Осторожно прокрутите червяк вручную (если возможно, подключив к валу электродвигателя).
2. Наблюдайте за движением червячного колеса. Ход должен быть плавным, без рывков, заклиниваний или ощутимых провалов усилия.
3. Прислушайтесь к звукам: скрежет, хруст или гул указывают на проблемный контакт поверхностей.

Признак неисправности	Возможная причина	Решение
Стертые/сломанные зубья колеса	Эксплуатационный износ, перегрузка	Замена червячного колеса или редуктора
Поврежденная резьба червяка	Попадание абразива, дефект материала	Замена червяка или редуктора
Заедание при вращении	Недостаток смазки, деформация валов	Очистка, смазка или замена редуктора
Сильный люфт колеса	Износ втулок/подшипников, оси	Замена изношенных компонентов или редуктора

Важно: При обнаружении значительных дефектов на червяке или колесе восстановление передачи практически невозможно. Компоненты работают в прецизионной паре, и замена только одной части обычно не обеспечивает правильного зацепления. В большинстве случаев экономически целесообразна установка нового редуктора в сборе.

Корректировка положения покоя щеток стеклоочистителя

Положение покоя – зона у нижнего края стекла, где щетки останавливаются после выключения. Некорректная установка приводит к неполному очищению критического участка, контакту щеток с кузовом или капотом, а также повышенному износу резинок.

Причинами сбитого положения обычно становятся механические воздействия (удар по рычагам льдом), ослабление крепления тяг или некорректная замена элементов привода. Регулировка выполняется через доступ к механизму под капотом.

Процедура коррекции

Этапы регулировки:

1. Отключите зажигание и переведите дворники в режим обслуживания (для большинства авто – нажмите подрулевой рычаг вниз сразу после выключения двигателя).
2. Поднимите капот и найдите мотор-редуктор стеклоочистителя, соединенный с рычагами тягами.
3. Ослабьте гайки/болты крепления тяг к рычагам (ключом на 10-13 мм).
4. Вручную переместите рычаги со щетками в правильное положение: параллельно нижней кромке стекла, с зазором 10-15 мм до уплотнителя.
5. Зафиксируйте крепеж, сохраняя выравнивание. Проверьте работу дворников в разных режимах.

Важно: При наличии следов коррозии или деформации тяг замените поврежденные компоненты.

Ошибка положения	Последствие
Слишком высоко	Царапины на кузове, задиры резинок
Слишком низко	Ограничение зоны очистки, зацеп за уплотнитель
Перекос по уровню	Вибрация, неравномерный износ

Тестирование сигнального контакта режима омывателя

При неработающем омывателе проверка сигнального контакта на рулевой колонке исключает проблемы с подачей управляющего импульса от подрулевого переключателя. Этот контакт активируется при нажатии рычага омывателя и передает сигнал на реле или блок управления стеклоочистителей.

Для тестирования потребуется мультиметр в режиме прозвонки или измерения напряжения. Снимите пластиковые кожухи рулевой колонки, чтобы получить доступ к разъему переключателя, предварительно отключив клемму АКБ для безопасности. Найдите провод, отвечающий за функцию омывателя (используйте электросхему авто).

Порядок проверки контакта

1. Подключите щупы мультиметра к сигнальному контакту и массе авто.
2. При включенном зажигании нажмите рычаг омывателя до упора.
3. Зафиксируйте показания:
   • Напряжение: 12V при активации – контакт исправен
   • Прозвонка: Звуковой сигнал при нажатии – цепь рабочая

Отсутствие реакции	Неисправность подрулевого переключателя или обрыв провода
Постоянное напряжение	Залипание контактов, КЗ в цепи
Корректный сигнал	Проблема в реле, моторчике омывателя или проводке после переключателя

При выявлении неисправности контактной группы демонтируйте переключатель для очистки токопроводящих элементов или замены детали. Проверьте целостность разъема – окислы или трещины нарушают передачу сигнала.

Программирование функций после снятия клеммы АКБ

Отключение аккумулятора может вызвать сброс адаптаций и настроек электронных блоков управления (ЭБУ), отвечающих за работу стеклоочистителей. Система "забывает" калибровку положения дворников, чувствительность датчика дождя или параметры интервального режима, что приводит к некорректной работе или полному отказу.

Восстановление требует принудительной инициализации функций через диагностическое оборудование. Простая замена предохранителей или щеток не решит проблему – необходимо программное вмешательство в соответствующие модули (например, кузовной контроллер BCM или отдельный блок управления стеклоочистителями).

Ключевые этапы программирования

• Диагностика ошибок: Считайте коды неисправностей сканером (например, ELM327, Delphi, VCDS) для точного определения сбоя.
• Активация базовых настроек: В разделе диагностики выберите блок управления стеклоочистителями и выполните процедуру "Basic Settings" (базовая установка).
• Калибровка датчика дождя: Для моделей с автостеклоочистителем:
  1. Нанесите воду или спецгель на лобовое стекло в зоне датчика.
  2. Запустите калибровку через ПО сканера.
  3. Следуйте инструкциям на экране (обычно требуется 2-3 минуты).
• Адаптация положения дворников: Выполните "Teach-in" режим для точной установки парковочной позиции щеток.

Тип сбоя	Метод решения
Дворники не возвращаются в парковочное положение	Адаптация нулевой точки в меню "Wiper Service Position"
Не работает интервальный режим	Перепрограммирование блока BCM (кодирование функции "Intermittent Wipe")
Авторежим не реагирует на дождь	Калибровка датчика дождя и активация функции в настройках ЭБУ

Важно: Для некоторых марок (BMW, Audi, VW) дополнительно требуется прописать VIN-код в блок управления после глубокого разряда АКБ. Используйте официальное ПО или профильные диагностические приложения (ODIS, ISTA, Launch).

Промывка забитых трубок омывателя льдом

Замерзшие трубки омывателя – распространённая зимняя проблема, блокирующая подачу жидкости. Лёд образуется при использовании незамерзайки с недостаточной морозостойкостью или при смешивании с водой. Первым признаком является отсутствие жидкости на стекле при работающем насосе (слышен характерный жужжащий звук).

Категорически запрещено добавлять в бачок горячую воду или пытаться механически пробить лёд – это повредит трубки и форсунки. Также избегайте применения открытого огня для прогрева магистралей. Действуйте последовательно, чтобы безопасно восстановить работоспособность системы.

Алгоритм устранения ледяной пробки

1. Остановите автомобиль в отапливаемом гараже на 2-4 часа. Тепло естественным образом растопит лёд в трубках и бачке.
2. Слейте остатки жидкости из бачка через штатное отверстие после оттаивания.
3. Заполните систему промывочным раствором:
   • Приготовьте смесь: 500 мл тёплой воды (не выше +40°C) + 100 мл изопропилового спирта.
   • Залейте раствор в бачок, запустите омыватель на 10-15 секунд.
4. Заправьте морозостойкой жидкостью:
   • Выберите концентрат с запасом -20°C от текущей температуры.
   • Залейте в бачок до максимальной отметки.
   • Активируйте омыватель, проверяя подачу струи из всех форсунок.

Материал	Концентрация	Эффективность
Изопропиловый спирт	15-20% в воде	Снижает температуру замерзания, растворяет лёд
Автомобильный антифриз	Чистый или разбавленный 1:1	Только для экстренных случаев (агрессивен к резине)

Профилактика: Регулярно проверяйте плотность незамерзайки ареометром перед холодами. Доливайте только концентрат, избегая смешивания разных производителей. При экстремальных морозах (-25°C и ниже) добавляйте в бачок 50-100 мл спирта для усиления эффекта.

Ремонт треснувших креплений рычагов дворников

Трещины в точках крепления рычагов стеклоочистителя чаще всего возникают из-за вибраций, коррозии металла или механических перегрузок (например, при попытке счистить лед). Обнаружить повреждения можно при визуальном осмотре узла или по характерному люфту рычага при ручном покачивании.

Игнорирование проблемы приведет к полному отрыву крепления и выходу дворников из строя. Временные решения вроде обмотки изолентой неэффективны – требуется структурный ремонт с восстановлением целостности металла.

Способы ремонта

Выбор метода зависит от материала корпуса и масштаба повреждения:

• Холодная сварка:
  • Зачистите зону трещины до чистого металла шкуркой и обезжирьте
  • Смешайте компоненты эпоксидного состава согласно инструкции
  • Нанесите массу с внутренней и внешней стороны, перекрывая трещину на 1.5-2 см
  • Зафиксируйте рычаг в правильном положении до полного отверждения (8-24 часа)
• Армированная пайка (для металлических корпусов):
  1. Просверлите концы трещины сверлом 2-3 мм для остановки расползания
  2. Пропаяйте шов оловянным припоем с использованием кислотного флюса
  3. Усильте место ремонта медной или стальной заплаткой, припаяв ее по контуру
• Установка накладного хомута:

  Используйте металлическую пластину с отверстиями под болты. Обожмите ею поврежденный узел, стянув конструкцию через просверленные в корпусе отверстия. Обязательно обработайте соединение антикором.

Критические случаи: При сквозных разломах или разрушении более 50% посадочного гнезда потребуется замена кронштейна крепления. Для пластиковых деталей применяйте только специализированные двухкомпонентные клеи для авто-пластика.

Материал корпуса	Рекомендуемый метод	Время фиксации
Алюминиевый сплав	Холодная сварка + армирующая сетка	24 часа
Сталь	Пайка с заплаткой	15-30 мин
Пластик	Клей для авто-пластика + стекловолокно	12-48 часов

После ремонта проверьте отсутствие перекоса рычага и плавность хода. Нанесите графитовую смазку на оси креплений для снижения вибрационной нагрузки. Первые 2-3 дня избегайте интенсивной работы дворников и очистки ото льда.

Замена износившейся шестерни в редукторе

Износ шестерни внутри редуктора стеклоочистителя – распространённая причина полного отказа механизма. Зубья шестерни, обычно изготовленной из пластика или металла, со временем истираются или ломаются из-за постоянной нагрузки, коррозии или заклинивания рычагов. Это приводит к невозможности передачи крутящего момента от электродвигателя на приводные тяги дворников.

Диагностировать проблему можно по характерным признакам: мотор гудит при включении, но вал редуктора не вращается, либо вращение происходит рывками с громким скрежетом или треском. Подтверждается неисправность только после снятия и разборки редуктора для визуального осмотра шестерёнчатой передачи.

Процедура замены шестерни

Работы выполняются в следующем порядке:

1. Снятие редуктора: Отключите аккумулятор, демонтируйте дворники, защитный кожух капота ("жабо") и декоративные накладки. Отсоедините электропроводку и крепления редуктора к кузову.
2. Разборка корпуса: Аккуратно раскройте корпус редуктора, открутив стягивающие болты или высвободив пластиковые защёлки. Отсоедините выходной вал и крышку.
3. Извлечение шестерни: Снимите старую шестерню с вала электродвигателя или промежуточной оси. Очистите полость редуктора от смазки и металлической стружки.
4. Установка новой детали: Нанесите тугоплавкую смазку (например, Литол-24) на зубья и посадочное место. Плотно насадите новую шестерню на вал, совместив шпоночный паз (если есть).
5. Сборка и проверка: Соберите редуктор в обратном порядке, затяните крепления. Подключите питание без установки на авто и проверьте плавность хода механизма.

Критические моменты:

• Используйте шестерни только от проверенных производителей (OEM или качественные аналоги).
• Контролируйте зацепление зубьев – перекос приведёт к ускоренному износу.
• При обнаружении повреждений на валу двигателя или втулках замените их вместе с шестернёй.

Типичные симптомы износа	Рекомендуемые действия
Гул двигателя без движения дворников	Немедленно отключить питание для защиты мотора
Щелчки/скрежет в области редуктора	Диагностика и замена шестерни
Дворники двигаются рывками	Проверка целостности зубьев и люфтов валов

Проверка реле времени прерывистого режима

Реле времени прерывистого режима отвечает за цикличность работы дворников в интервальном режиме. При его неисправности дворники либо полностью перестают работать в этом режиме, либо не соблюдают заданные паузы между циклами. Проверку следует начинать после исключения проблем с предохранителем и мотором стеклоочистителя.

Для диагностики потребуется мультиметр и схема расположения реле в монтажном блоке вашего автомобиля (обычно указана на крышке блока или в руководстве по эксплуатации). Реле времени чаще всего находится в блоке предохранителей салона, рядом с рулевой колонкой или под приборной панелью.

Порядок проверки:

1. Снятие реле: При выключенном зажигании аккуратно извлеките реле из посадочного гнезда, надавив на фиксатор.
2. Визуальный осмотр: Проверьте корпус на трещины, подгоревшие контакты или следы коррозии на ножках.
3. Прозвонка обмотки:
   • Переведите мультиметр в режим измерения сопротивления (Ω).
   • Определите по маркировке на корпусе или схеме авто, какие ножки отвечают за катушку (обычно 85 и 86).
   • Измерьте сопротивление между ними: значение 50-120 Ом указывает на исправность обмотки. Бесконечность или 0 Ом сигнализируют об обрыве/коротком замыкании.
4. Проверка контактной группы:
   • Подключите к ножкам управления (85 и 86) источник питания 12В (соответствуя полярности).
   • Переведите мультиметр в режим прозвонки и проверьте замыкание между силовыми контактами (обычно 30 и 87). Исправное реле должно замкнуть цепь при подаче напряжения.

Результаты диагностики:

Симптом при проверке	Вероятная неисправность	Решение
Обрыв обмотки (∞ Ом)	Перегорание катушки	Замена реле
Короткое замыкание (0 Ом)	Внутреннее КЗ	Замена реле
Контакты не замыкаются при напряжении 12В	Износ/залипание контактной группы	Замена реле
Сопротивление и работа в норме	Неисправность в другом элементе	Проверка проводки, переключателя

Важно! Устанавливайте реле с идентичными маркировкой и номиналом. Попытка установки неподходящего аналога может вызвать сбои в работе или повреждение системы.

Восстановление разболтанного крепления мотора

Разболтанное крепление электродвигателя стеклоочистителя – частая причина посторонних шумов, вибрации или полного отказа щеток. Вибрация от работы мотора передается не на рычаги, а на кузов, из-за чего движение щеток становится неравномерным или прекращается вовсе.

Для диагностики снимите пластиковую защиту под капотом (если есть), чтобы получить доступ к мотору. Попробуйте рукой пошатать корпус электродвигателя – люфт даже в несколько миллиметров требует немедленного вмешательства. Чаще всего ослабевают гайки на кронштейне крепления или ломаются резиновые демпферы.

Этапы устранения неисправности

1. Подготовка и демонтаж:

• Отсоедините минусовую клемму аккумулятора.
• Снимите декоративную накладку моторного щита.
• Отключите электрический разъем мотора.
• Открутите гайки/болты крепления кронштейна мотора (запомните их расположение!).
• Извлеките мотор в сборе с кронштейном.

2. Определение причины люфта:

1. Ослабление крепежа: Затяните ослабшие гайки/болты динамометрическим ключом (момент затяжки уточняйте в мануале авто).
2. Износ резиновых втулок/демпферов: Осмотрите резиновые элементы. Трещины, разрывы или потеря эластичности – сигнал к замене.
3. Трещина в кронштейне или корпусе мотора: Редкий, но критичный дефект. Требует замены поврежденной детали.

3. Замена демпферов и сборка:

Действие	Важно
Выпрессуйте старые изношенные втулки из посадочных мест кронштейна.	Не повредите металлическую основу кронштейна.
Смажьте новые втулки силиконовой смазкой.	Использование WD-40 или масла разрушит резину!
Аккуратно запрессуйте втулки в кронштейн.	Добивайтесь равномерного входа без перекосов.
Установите мотор с кронштейном на место.	Совместите все технологические отверстия.
Затяните крепеж с рекомендованным моментом.	Перетяжка сорвет резьбу, недотяжка – не устранит люфт.

4. Проверка: Подключите аккумулятор и разъем мотора. Включите стеклоочистители на разных скоростях. Корпус мотора должен оставаться неподвижным, движение щеток – плавным и бесшумным. Приложите руку к мотору – вибрация должна отсутствовать.

Поиск обрыва в цепи обратной "массы"

Проверку начинайте с визуального осмотра точек подключения массы к кузову автомобиля. Основное внимание уделите клемме черного провода, идущего от моторчика стеклоочистителя к кузову. Ищите признаки окисления, коррозии или механического повреждения контакта. Очистите контактные поверхности металлической щеткой или наждачной бумагой, удаляя ржавчину и грязь.

Если видимых повреждений нет, потребуется диагностика целостности провода мультиметром. Переведите прибор в режим прозвонки или измерения сопротивления. Отсоедините массовый провод от кузова и моторчика. Подсоедините один щуп мультиметра к оголенному концу провода, а второй – к точке крепления массы на кузове. Отсутствие звукового сигнала или показание сопротивления выше 1-2 Ом указывает на обрыв.

Локализация обрыва

1. Простучите проводник по всей длине рукояткой отвертки при включенном мультиметре в режиме прозвонки. Пропадание сигнала при деформации кабеля поможет найти поврежденный участок.
2. Осмотрите места перегибов провода у резинового гофра между капотом и стойкой кузова – частые зоны перетирания изоляции.
3. Проверьте целостность контактов в разъемах блока управления дворниками при их наличии.

Важно: Обязательно проверьте крепление основной массы кузова к аккумулятору. Ослабление или коррозия этой точки нарушает работу всех электросистем автомобиля.

Симптом	Метод проверки
Дворники не работают, моторчик не издает звуков	Прозвонка цепи массы от моторчика до кузова
Прерывистая работа при вибрации	Тест на изгиб провода с включенным мультиметром

Проверка целостности контактов на шаговом реле

Шаговое реле управляет переключением режимов работы стеклоочистителя. Нарушение целостности его контактов – частая причина частичной или полной потери функциональности дворников.

Контакты подвержены окислению, подгоранию и механическому износу из-за постоянных переключений. Это приводит к обрыву цепи или повышению переходного сопротивления, блокирующему работу реле.

Порядок диагностики контактов

1. Отключите питание: Снимите клемму «-» с аккумулятора для исключения короткого замыкания.
2. Демонтируйте реле: Извлеките реле из монтажного блока согласно схеме расположения в руководстве автомобиля.
3. Визуальный осмотр: Изучите контактные группы через корпус (если прозрачный) или после аккуратной разборки. Ищите:
   • Тёмные пятна или оплавления
   • Зелёный/белый налёт окислов
   • Деформацию контактных пластин
4. Прозвонка мультиметром:
   1. Переведите тестер в режим измерения сопротивления (Ω)
   2. Приложите щупы к проверяемой паре контактов
   3. Нормальное значение: 0-0.5 Ом. Показания >1 Ом или «OL» указывают на неисправность.
5. Очистка контактов: При незначительных окислениях:
   • Аккуратно обработайте контакты мелкозернистой наждачной бумагой (№600-800)
   • Протрите спиртом или очистителем электрооборудования

Важно: При обнаружении подгораний, деформации или отсутствия восстановления проводимости после чистки – реле подлежит замене. Неразборные корпуса ремонту не подлежат.

Чистка коллектора электродвигателя от нагара

При длительной эксплуатации или попадании влаги на коллекторе электродвигателя стеклоочистителя образуется нагар – смесь графитовой пыли от щеток и окислов меди. Этот слой нарушает контакт между щетками и ламелями коллектора, что приводит к нестабильной работе или полной остановке двигателя. Особенно часто проблема проявляется при повышенной влажности.

Для устранения неисправности потребуется разборка двигателя. Отключите питание (минусовую клемму АКБ), снимите моторчик с автомобиля и аккуратно раскройте его корпус, запоминая расположение деталей. Обеспечьте чистоту рабочей зоны – попадание абразивной пыли внутрь механизма недопустимо.

Порядок очистки коллектора

Инструменты и материалы: мелкозернистая наждачная бумага (P400-P600), деревянная палочка (зубочистка), сжатый воздух, чистая ветошь, спирт или очиститель контактов.

1. Визуально оцените состояние коллектора:
   • Равномерный темный налет – требует чистки
   • Глубокие выработки, сколы ламелей или прогар – необходима замена якоря
2. Зафиксируйте якорь двигателя. Мягко обработайте поверхность коллектора наждачной бумагой, вращая якорь рукой. Цель – удалить нагар до появления равномерного медного блеска без сильного стачивания металла.
3. Очистите пазы между ламелями:
   • Деревянной палочкой удалите графитовую пыль и грязь
   • Продуйте пазы сжатым воздухом
4. Протрите коллектор ветошью, смоченной в спирте/очистителе для удаления остатков абразива и масляных следов.
5. Проверьте щетки:
   • Длина менее 5-7 мм – обязательная замена
   • Наличие сколов, неравномерный износ – установите новые

После сборки и установки двигателя проверьте его работу на всех скоростях. Если проблема сохраняется, ищите неисправность в реле, проводке или механической части привода дворников. Регулярная чистка коллектора (при появлении симптомов) продлевает срок службы электродвигателя.

Регулировка усилия прижима щеток к стеклу

Недостаточный прижим дворников к лобовому стеклу – частая причина плохого качества очистки. Щетки просто не могут эффективно удалять воду, грязь или снег, оставляя разводы, пропуски или вибрируя. Ослабление пружин в приводном механизме или креплениях со временем неизбежно.

Регулировка усилия прижима направлена на восстановление оптимального контакта щетки со стеклом по всей длине. Это механическая настройка, требующая понимания типа крепления ваших дворников и осторожности, чтобы не повредить элементы системы или само стекло.

Способы регулировки усилия прижима

Метод регулировки напрямую зависит от типа крепления стеклоочистителя к приводному рычагу:

• Крючковое крепление (J-Hook, U-Hook, Side Pin): Наиболее распространено. Регулировка осуществляется путем подгибания металлического кронштейна (тяги, адаптера), который соединяет рычаг привода с щеткой.
• Рычажное крепление (Bayonet, Pinch Tab, Direct): Часто встречается на европейских и некоторых азиатских автомобилях. Регулировка обычно возможна только заменой пружины внутри узла крепления рычага привода (редко - регулировочным винтом, если он предусмотрен конструкцией).

Таблица: Типы креплений и методы регулировки

Тип Крепления	Внешний Вид	Основной Метод Регулировки Прижима
Крючковое (J-Hook, U-Hook, Side Pin)	Рычаг привода заканчивается крючком, в который вставляется адаптер щетки	Аккуратное подгибание металлического кронштейна (тяги) щетки или адаптера
Рычажное (Bayonet, Pinch Tab, Direct)	Рычаг привода имеет плоскую площадку с фиксатором, куда защелкивается щетка	Замена ослабевшей пружины в узле крепления рычага привода (реже - регулировочный винт)

Порядок регулировки для крючковых креплений (подгибание кронштейна):

1. Снимите щетку с приводного рычага.
2. Определите металлический кронштейн (тягу), идущий вдоль спинки щетки или являющийся частью адаптера.
3. Аккуратно подогните кронштейн вверх (в сторону, противоположную стеклу) небольшими усилиями, используя пассатижи. Ключевой момент: Гните именно металлическую тягу, а не пластиковый корпус адаптера или щетки!
4. Установите щетку обратно на рычаг и проверьте прижим. Повторяйте подгибание минимальными шагами до достижения равномерного прилегания.

Критически важные замечания:

• Не переусердствуйте! Чрезмерный изгиб кронштейна создаст избыточное давление, что приведет к быстрому износу резины, перегрузке двигателя стеклоочистителя и возможному повреждению стекла.
• Проверяйте равномерность. После регулировки убедитесь, что щетка по всей длине плотно прилегает к стеклу. Проведите тест на сухом стекле – вставьте лист бумаги под щетку в разных местах. Он должен вытягиваться с заметным, но равномерным усилием.
• Защита стекла. При работе с пассатижами вблизи стекла соблюдайте осторожность. Подложите тряпку для защиты.
• Пружины рычага. Если регулировка кронштейна щетки не дает результата, проблема почти наверняка в ослаблении пружин внутри узла крепления приводного рычага к шпинделю. Их регулировка обычно невозможна – требуется замена всего узла рычага или пружин (если конструкция позволяет).

Помните, что регулировка – это мера по восстановлению работоспособности, но если пружины в приводе сильно ослабли или сломаны, необходима их замена. После любой регулировки обязательно проверьте работу стеклоочистителя на всех скоростях, убедившись в отсутствии вибрации и пропусков при очистке.

Использование диэлектрической смазки для контактов

Окисление контактов в разъемах, реле или моторчике дворников – частая причина отказа системы. Диэлектрическая смазка создает защитный барьер, блокирующий доступ влаги и кислорода к металлическим поверхностям, предотвращая коррозию и нарушение проводимости.

Нанесение смазки особенно актуально для элементов, подверженных воздействию воды: разъемов в подкапотном пространстве, колодки моторчика стеклоочистителя, контактов реле. Она сохраняет стабильность соединений при перепадах температур и высокой влажности.

Правила применения

1. Обесточьте цепь, сняв клемму «–» с АКБ.
2. Отсоедините разъемы моторчика, реле дворников (обычно в монтажном блоке) и переключателя в салоне.
3. Очистите контакты от окислов специальным средством (WD-40 Contact Cleaner) или ластиком.
4. Нанесите тонкий слой диэлектрической смазки (Liqui Moly Kupfer-Spray, Molykote 111) на штырьки и гнезда разъемов.
5. Соберите соединения, удалив излишки смазки салфеткой.
6. Подключите АКБ и проверьте работу дворников.

Критично: используйте именно диэлектрическую, а не токопроводящую смазку! Последняя вызовет короткое замыкание контактов.

Преимущества	Риски при игнорировании
Защита от влаги и коррозии	Периодический отказ дворников в дождь
Снижение переходного сопротивления	Обгорание контактов из-за искрения
Предотвращение залипания разъемов	Полный выход из строя реле/моторчика

Процедуру рекомендуется повторять каждые 1-2 года или после длительной стоянки авто в сырости. Если проблема сохраняется после обработки, ищите обрыв проводки, неисправность моторчика или переключателя.

Замена изношенного тросика привода дворников

Изношенный тросик привода стеклоочистителей – частая причина полного отказа механизма или неравномерного хода щеток. Коррозия, перегибы или обрыв стальной нити внутри оболочки нарушают передачу усилия от моторчика к рычагам дворников.

Для замены потребуется новый тросик (точное соответствие модели авто), набор ключей и отверток, пассатижи, а также проникающая смазка типа WD-40. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ.

Порядок замены

1. Демонтаж пластиковых кожухов: снимите заглушки/саморезы и аккуратно отщелкните панели под лобовым стеклом для доступа к мотору и тягам.
2. Отсоединение старого тросика:
   • Ослабьте хомуты крепления оболочки к кузову.
   • Снимите стопорные кольца/шплинты с шаровых наконечников тросика на моторе и рычагах дворников.
   • Извлеките тросик из направляющих скоб.
3. Подготовка нового тросика: обработайте шарниры и резьбовые соединения графитовой смазкой.
4. Установка:
   • Проложите тросик по штатному маршруту, фиксируя оболочку в хомутах.
   • Наденьте наконечники на шаровые пальцы моторного редуктора и рычагов, закрепите шплинтами.
5. Проверка:
   • Вручную покачайте рычаги – ход должен быть плавным, без заеданий.
   • Подключите АКБ, включите дворники на всех режимах. Убедитесь в синхронности движения и отсутствии посторонних шумов.

Важно: избегайте перекручивания оболочки при монтаже. Не допускайте резких изгибов – радиус поворота должен быть не менее 10 см. Если привод имеет неразборную конструкцию, меняйте тросик в сборе с рычагами.

Проверка цепей управления кнопкой омывателя

Изучение электрических цепей начинается с визуального осмотра разъёмов и проводки на предмет механических повреждений: перетёртых изоляций, окисленных контактов или следов коррозии. Особое внимание уделите колодке, подключённой к кнопке омывателя, и жгуту проводов в районе рулевой колонки, где чаще всего возникают заломы.

Далее потребуется мультиметр для последовательной прозвонки цепи. Снимите кнопку с посадочного места, отключите разъёмы и проверьте наличие напряжения на контактах при нажатии клавиши. Отсутствие сигнала указывает на обрыв или неисправность самого переключателя.

Алгоритм диагностики

1. Проверка предохранителя: Найдите в монтажном блоке предохранитель, отвечающий за омыватель (номера указаны в руководстве автомобиля). Убедитесь в целостности металлической перемычки.
2. Тестирование кнопки:
   • Переведите мультиметр в режим прозвонки.
   • Подсоедините щупы к входному и выходному контактам кнопки.
   • Нажмите клавишу – исправный элемент покажет близкое к нулю сопротивление.
3. Поиск обрыва цепи:

   Участок цепи	Метод проверки
   От кнопки до реле	Прозвоните проводку, сверяясь со схемой электропроводки
   От реле до насоса	Подайте +12В напрямую на насос для исключения его поломки
   «Масса»	Убедитесь в надёжности контакта кузова

4. Диагностика реле: Замените реле омывателя на заведомо исправное (например, от поворотников) или подайте управляющее напряжение напрямую через перемычку.

При обнаружении повреждённых проводов замените их с обязательной изоляцией соединений термоусадкой. Если проблема в контактах – зачистите их от окислов и обработайте токопроводящей смазкой. Неисправную кнопку или реле необходимо заменить на новые оригинальные или совместимые аналоги.

Перепрошивка блока управления при программных сбоях

Программные сбои в блоке управления стеклоочистителями могут возникать из-за повреждения прошивки, ошибок памяти или конфликтов после обновлений других систем автомобиля. В таких случаях оборудование физически исправно, но не получает корректных команд. Перепрошивка (обновление ПО блока) восстанавливает штатную логику работы, устраняя глюки, зависания и непредсказуемое поведение дворников.

Необходимость перепрошивки подтверждается диагностическим сканером: отсутствие ошибок по цепи питания/двигателю при явных сбоях в работе (например, самопроизвольное включение, пропуск режимов скорости, задержка реакции на рычаг). Особенно актуально для современных авто с интегрированными системами, где стеклоочистители управляются центральным BCM или Body-модулем.

Процесс перепрошивки

Этапы процедуры:

1. Подключение диагностического оборудования (например, Delphi, Autocom, OEM-сканеры) через OBD-II порт.
2. Считывание текущей версии ПО блока и VIN-кода авто для подбора корректной прошивки.
3. Загрузка актуального ПО с официального сервера производителя (требует лицензионного доступа).
4. Подключение стабилизатора напряжения к АКБ для предотвращения сбоев при записи.
5. Перезапись программного кода с обязательной проверкой контрольных сумм после завершения.

Критичные требования:

• Использование только валидного ПО для конкретной модели и года выпуска авто
• Стабильное напряжение 12.8-13.2V во время процесса
• Запрет прерывания процедуры (риск "окирпичивания" блока)

Типичные симптомы ПО-сбоя	Эффект после перепрошивки
Дворники работают только на одной скорости	Восстановление всех режимов работы
Задержка включения >2 секунд	Мгновенный отклик на команды
Цикличные остановки во время работы	Плавное движение без прерываний

Важно: После перепрошивки обязательна калибровка датчика дождя (если он связан с системой) через меню диагностического сканера. При отсутствии опыта работы с ПО автомобиля процедуру рекомендуется доверять специализированным сервисам – некорректная прошивка может заблокировать другие системы.

Список источников

• Руководства по эксплуатации и ремонту автомобилей (Haynes, Chilton, официальные мануалы производителей)
• Автомобильные электротехнические справочники (разделы по системе очистки стекла)
• Технические бюллетени сервисных центров автопроизводителей
• Видеоинструкции по диагностике электрооборудования от сертифицированных автомехаников
• Специализированные автомобильные форумы (Drive2, Автоклуб)
• Статьи с тематических порталов: «За рулём», «Авторевю», «Колеса.ру»
• Учебные материалы по устройству автомобиля (разделы электрооборудования)

Видео: Не работает стеклоподъемник Поиск причины


• Как снизить расход бензина на Ладе Приора

• Датчик заднего хода ВАЗ 2110 - как поставить и чинить

• Подлокотник на Гранту - как выбрать правильно
