Неисправность датчика холостого хода ВАЗ 2114 - диагностика и ремонт

Статья обновлена: 18.08.2025

Нестабильная работа двигателя на холостом ходу - распространенная неисправность автомобилей ВАЗ 2114.

Виновником часто выступает регулятор холостого хода, выход которого из строя приводит к плавающим оборотам, самопроизвольной остановке мотора или невозможности запуска без подгазовки.

Устройство и принцип работы датчика холостого хода

Датчик холостого хода (ДХХ), также называемый регулятором холостого хода (РХХ), на ВАЗ 2114 представляет собой шаговый электродвигатель с подпружиненной конусной иглой. Основными компонентами устройства являются корпус, обмотка статора, ротор с резьбой и запорный конус (игла), непосредственно регулирующий сечение байпасного канала.

Датчик монтируется в корпусе дроссельного узла через уплотнительное кольцо, его запорная игла позиционируется в специальном канале, позволяющем воздуху обходить закрытую дроссельную заслонку. Положением этой иглы и управляет электронный блок двигателя (ЭБУ).

Принцип функционирования

ЭБУ рассчитывает необходимое количество воздуха для поддержания стабильных оборотов холостого хода на основе сигналов от:

• Датчика положения коленчатого вала (ДПКВ)
• Датчика массового расхода воздуха (ДМРВ)
• Датчика температуры охлаждающей жидкости (ДТОЖ)

Получив данные, ЭБУ отправляет на РХХ управляющие импульсы в виде определенной последовательности. Шаговый двигатель внутри датчика преобразует эти импульсы:

1. Электрические сигналы вызывают пошаговое вращение ротора.
2. Ротор, связанный с резьбовой передачей, линейно перемещает запорную иглу.
3. Выдвижение иглы уменьшает сечение байпасного канала, сокращая подачу воздуха.
4. Втягивание иглы увеличивает сечение канала, повышая объем воздуха.

Изменение сечения канала напрямую влияет на количество воздуха, поступающего во впускной коллектор в обход дроссельной заслонки. ЭБУ, регулируя этот поток через РХХ, поддерживает заданные обороты холостого хода при любых условиях: холодный пуск, прогрев, работа потребителей (фары, печка, кондиционер).

Состояние двигателя/Параметр	Действие РХХ	Результат
Холодный пуск	Игла втягивается (канал открыт)	Увеличение оборотов для быстрого прогрева
Прогрев до рабочей температуры	Игла выдвигается (канал прикрывается)	Снижение оборотов до нормы (~800 об/мин)
Включение мощных потребителей	Игла втягивается (канал открывается)	Компенсация нагрузки, стабильность оборотов

Ключевая особенность: РХХ является исполнительным устройством, а не датчиком в прямом смысле. Он не передает данные в ЭБУ, а только получает команды для точного позиционирования иглы. Его калибровка (обучение) происходит при каждом включении зажигания.

Место расположения РХХ в моторном отсеке ВАЗ 2114

Регулятор холостого хода (РХХ) на автомобиле ВАЗ 2114 установлен на корпусе дроссельного узла. Это ключевой компонент системы управления двигателем, отвечающий за стабилизацию оборотов холостого хода путем регулировки количества воздуха, поступающего в обход закрытой дроссельной заслонки.

Для точного поиска датчика необходимо визуально локализовать сам дроссельный узел, который находится на впускном трубопроводе двигателя. РХХ крепится непосредственно к корпусу дросселя, обычно на его тыльной стороне или сбоку, в непосредственной близости от дроссельной заслонки.

Как найти и идентифицировать РХХ

Конкретное расположение:

• На корпусе дросселя: РХХ установлен непосредственно на корпусе дроссельного узла.
• Между корпусом и заслонкой: Чаще всего он находится на стороне корпуса, обращенной к дроссельной заслонке, либо сбоку от нее.

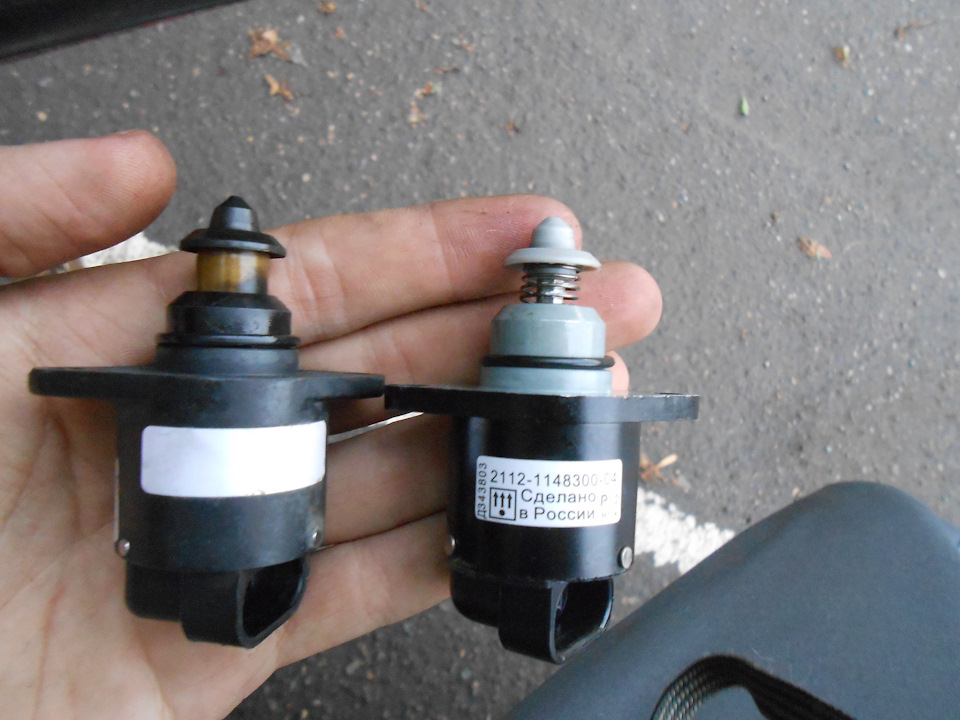

• Внешний вид: Представляет собой небольшой черный пластиковый цилиндрический корпус с электрическим разъемом (обычно 4-контактный) на одном конце и иглой (штоком) или конусом на другом, который входит в специальный канал дроссельного узла.
• Крепление: Фиксируется к корпусу дросселя двумя винтами (часто под крестовую отвертку или звездочку Torx T20).

Важные моменты при поиске и работе:

1. Перед началом работ обязательно снимите клемму «минус» с аккумуляторной батареи для безопасности и предотвращения сбоя ЭБУ.
2. Очистите область вокруг дроссельного узла от грязи, чтобы она не попала внутрь при снятии РХХ.
3. Обратите внимание на ориентацию датчика при снятии и установке нового. На корпусе РХХ обычно есть метка (риска или выступ), которая должна совпадать с меткой на дроссельном узле.
4. Помните, что РХХ очень чувствителен к загрязнениям. Попадание грязи в его посадочное место или на конус/иглу – частая причина неисправностей.

Ключевой элемент	Расположение относительно него
Дроссельный узел	Непосредственно на его корпусе
Дроссельная заслонка	Рядом, со стороны заслонки или сбоку
Корпус воздушного фильтра	Под ним (воздуховод снимается для лучшего доступа)

Связь датчика холостого хода с электронным блоком управления

Датчик холостого хода (ДХХ) на ВАЗ 2114 функционирует как исполнительное устройство, полностью подчиненное командам электронного блока управления (ЭБУ). Конструктивно он представляет собой шаговый электродвигатель с конусной иглой, регулирующей сечение байпасного канала для подачи воздуха в обход дроссельной заслонки. ЭБУ непрерывно анализирует сигналы от датчика положения дроссельной заслонки (ДПДЗ), датчика температуры охлаждающей жидкости и датчика массового расхода воздуха (ДМРВ), чтобы определить требуемое количество воздуха для поддержания стабильных оборотов холостого хода.

На основании полученных данных ЭБУ формирует управляющие импульсы для ДХХ, которые подаются по четырём проводам через разъём. Два провода обеспечивают питание обмоток шагового двигателя (+12В), а два других используются для передачи управляющих сигналов, определяющих направление и величину перемещения иглы. Каждое изменение положения иглы соответствует одному "шагу" двигателя, что позволяет ЭБУ точно дозировать воздушный поток в режиме холостого хода, компенсируя изменения нагрузки (включение фар, кондиционера) и температурные колебания.

Принцип взаимодействия и диагностика неисправностей

При включении зажигания ЭБУ инициализирует ДХХ, выдвигая иглу до упора для калибровки "нулевого" положения, затем возвращает её на запрограммированную базовую позицию. Типичные признаки сбоя связи:

• Плавающие или завышенные обороты – ЭБУ не корректирует подачу воздуха из-за потери контроля над шагами двигателя
• Глохнет на холостом ходу – отсутствие сигналов управления или заклинивание иглы
• Ошибка Р0505/R0506 в памяти ЭБУ – регистрируется при обрыве цепи или коротком замыкании

Для диагностики цепи связи выполните проверку:

1. Сопротивления обмоток ДХХ (40-80 Ом между контактами A-B и C-D)
2. Целостности проводов от разъёма ДХХ до колодки ЭБУ
3. Напряжения на разъёме при включённом зажигании (не менее 12В на контактах питания)

Контакт разъёма ДХХ	Назначение	Номер контакта ЭБУ
A	Управление фазой 1	61
B	Управление фазой 2	59
C	Управление фазой 3	73
D	Управление фазой 4	53

Важно: После замены датчика или снятия питания обязательна адаптация ДХХ через диагностическое оборудование или путём включения зажигания на 10 секунд без запуска двигателя для автоматической калибровки ЭБУ.

Нестабильные обороты двигателя на холостом ходу: первый тревожный сигнал

Плавание стрелки тахометра в диапазоне 500-1500 об/мин, самопроизвольное изменение частоты вращения коленвала или периодическое заглохание мотора при отпущенной педали газа – явные признаки неполадок регулятора холостого хода (РХХ). Эти симптомы проявляются первыми при отказе датчика, создавая дискомфорт водителю и нарушая штатный режим работы двигателя.

Причина кроется в потере точности позиционирования запорного конуса РХХ, регулирующего байпасный канал воздуха. Загрязнение штока смолами, износ направляющих, подклинивание шагового двигателя или обрыв обмотки приводят к неконтролируемому изменению сечения воздушного канала. Блок управления двигателем теряет возможность стабилизировать холостой ход, формируя неверные сигналы коррекции топливоподачи.

Риски игнорирования симптомов

• Ускоренный износ двигателя из-за вибрации при неоптимальных оборотах
• Повышенный расход топлива (до 15%) при некорректном смесеобразовании
• Полный отказ запуска на "холодную" из-за отсутствия прогревочных оборотов
• Деградация каталитического нейтрализатора при постоянной работе на переобогащенной смеси

Самопроизвольная остановка двигателя после запуска

Двигатель запускается нормально, но через несколько секунд (иногда мгновенно) глохнет без воздействия водителя. Особенно часто проблема проявляется на непрогретом моторе или при резком сбросе педали газа после запуска. Повторные попытки завести мотор могут требовать нажатия на акселератор.

Основная причина кроется в нарушении стабильности холостого хода из-за недостаточной подачи воздуха. После пуска ЭБУ ожидает корректный сигнал от датчика холостого хода (РХХ) для регулировки оборота, но при его неисправности система не может удержать минимальные обороты.

Ключевые причины и диагностика

Помимо непосредственно поломки РХХ (износ штока, загрязнение иглы, обрыв обмотки), к остановке мотора приводят:

• Загрязнение дроссельного узла и канала холостого хода – нарушает проход воздуха
• Накопившиеся отложения на конусной игле РХХ – клин или неполное открытие
• Проблемы с электропроводкой (окисление контактов, повреждение проводов)
• Сопутствующие неисправности: подсос воздуха во впуске, неисправность ДПДЗ

Диагностические действия:

1. Визуально проверить подключение разъема РХХ (надежность, окислы)
2. Измерить сопротивление обмоток РХХ мультиметром (норма: 50-55 Ом между контактами A-B и C-D)
3. Оценить выдвижение/задвижение штока при включении зажигания (слышен характерный щелчок)
4. Проверить чистоту канала ХХ в дросселе и ход штока на заклинивание

Признак	Вероятная причина
Двигатель глохнет сразу после пуска, но держится при нажатии на газ	Заклинивание РХХ в закрытом положении
Мотор работает 3-5 секунд, затем резко глохнет	Обрыв цепи управления РХХ или обмотки
Остановка сопровождается плавающими оборотами перед заглоханием	Сильное загрязнение канала ХХ или неисправность ДПДЗ

Для решения проблемы чаще всего требуется замена РХХ или чистка дроссельного узла с каналом холостого хода. После установки нового датчика обязательна адаптация через сброс ошибок ЭБУ сканером или отключение АКБ на 10-15 минут.

Плавающие обороты при работе на холостом ходу

Проблема проявляется как самопроизвольное изменение частоты вращения коленвала (800-1500 об/мин) при отпущенной педали газа. Автомобиль может глохнуть или дергаться на светофорах, что создает аварийные ситуации и ускоряет износ деталей.

Основной виновник – датчик холостого хода (ДХХ), но неполадки других систем также вызывают симптом. Диагностику начинают с проверки регулятора холостого хода, так как его заклинивание или загрязнение – самая распространенная причина плавания оборотов.

Диагностика и устранение неисправностей

Проверка датчика холостого хода:

1. Снимите ДХХ (расположен на дроссельном узле под РХХ)
2. Оцените состояние конусной иглы: заусенцы или вмятины требуют замены
3. Проверьте сопротивление обмоток мультиметром (40-80 Ом между контактами A-B и C-D)
4. Протестируйте работоспособность на снятом датчике: при включении зажигания игла должна выдвигаться

Другие критичные системы:

• Дроссельная заслонка: Нагар на стенках или оси нарушает герметичность
• Датчик положения дроссельной заслонки (ДПДЗ): Износ резистивного слоя искажает данные ЭБУ
• Подсос воздуха: Трещины в патрубках, прокладках впускного коллектора или вакуумном усилителе тормозов
• Свечи и ВВ-провода: Пробой изоляции или увеличенный зазор свечей

Признак	Вероятная причина
Обороты плавают только на прогретом двигателе	Неисправность ДПДЗ или датчика температуры
Двигатель глохнет при резком сбросе газа	Сильное загрязнение ДХХ или заслонки
Плавающие обороты + тряска двигателя	Пропуски зажигания (свечи, провода, катушка)

После замены ДХХ обязательна адаптация: включите зажигание на 10 секунд без запуска двигателя, затем заглушите и повторите цикл 3 раза. Это позволяет ЭБУ запомнить новое положение иглы регулятора.

Затрудненный пуск двигателя без нажатия на педаль газа

Основной симптом проявляется в необходимости поддерживать обороты педалью газа при запуске холодного или прогретого двигателя. Без такого воздействия мотор глохнет сразу после старта или неустойчиво работает, требуя многократных попыток включения стартера.

Датчик холостого хода (РХХ) напрямую влияет на этот процесс, регулируя подачу воздуха в обход дроссельной заслонки при пуске. Его неисправность или некорректная работа лишают блок управления двигателем возможности автоматически установить правильные обороты холостого хода для стабильной работы сразу после запуска.

Основные причины и решения

Проблемы с запуском без подгазовки чаще всего связаны со следующими неисправностями РХХ:

Причина	Решение
Сильное загрязнение запорной иглы и канала подачи воздуха	Демонтаж датчика и тщательная очистка канала, иглы и штока специальным очистителем карбюратора/дросселя
Износ конусной иглы или внутренних направляющих датчика	Замена датчика холостого хода на новый
Обрыв или плохой контакт в цепи управления РХХ (окисление, повреждение проводов)	Проверка целостности и чистоты контактов в колодке жгута проводов, идущих к датчику
Механическое заклинивание штока РХХ в одном положении	Попытка аккуратной очистки и смазки (иногда временно помогает), но обычно требуется замена

После чистки или замены РХХ обязательна процедура адаптации датчика. Для этого необходимо:

1. На 10-15 секунд включить зажигание (без запуска двигателя)
2. Выключить зажигание на 10-15 секунд
3. Запустить двигатель и дать ему поработать на холостом ходу 5-10 минут

Если проблемы с запуском без подгазовки сохраняются после этих действий, необходимо проверить состояние дроссельного узла в сборе, датчика положения дроссельной заслонки (ДПДЗ) и абсолютного давления (ДАД) или массового расхода воздуха (ДМРВ).

Падение оборотов при включении энергоемких потребителей

При активации фар, печки, обогрева стекол или других энергоемких устройств на ВАЗ 2114 возникает просадка оборотов двигателя. Это происходит из-за резкого увеличения нагрузки на генератор, что вызывает падение напряжения в бортовой сети. Контроллер ЭСУД пытается компенсировать ситуацию через датчик холостого хода (ДХХ), но при неисправностях системы коррекция не срабатывает корректно.

Эффект сопровождается тряской двигателя, риском остановки мотора и миганием света. Особенно критично падение проявляется на непрогретом двигателе или при одновременном включении нескольких потребителей. Игнорирование проблемы ведет к ускоренному износу аккумулятора и генератора.

Диагностика и устранение неполадок

Причина	Решение
Загрязнение клапана ДХХ или дроссельного узла	Очистка каналов и штока ДХХ специальным аэрозолем
Износ штока датчика холостого хода	Замена ДХХ на новый (оригинал или аналог Bosch 0 280 140 545)
Низкое напряжение генератора (<13.5В)	Проверка ремня, щеток, регулятора напряжения генератора
Окисление контактов ДХХ или колодки ЭБУ	Зачистка клемм, обработка WD-40
Неисправность датчика положения дроссельной заслонки (ДПДЗ)	Проверка мультиметром, замена при отклонениях

Дополнительные меры: проверьте уровень заряда АКБ и отсутствие утечек тока. После замены ДХХ выполните адаптацию: включите зажигание на 10 секунд без запуска двигателя, затем заглушите на 10 секунд. При сохранении проблемы просканируйте ЭБУ на ошибки (особенно P0506, P0507).

Отсутствие прогревочных оборотов на холодном двигателе

Основным симптомом проблемы становится стабильно низкая частота вращения коленвала (700-800 об/мин) сразу после запуска непрогретого двигателя, сопровождающаяся вибрациями и риском остановки мотора. Двигатель не повышает обороты автоматически для быстрого прогрева, как это происходит при исправной системе.

На ВАЗ 2114 это чаще всего указывает на неисправность регулятора холостого хода (РХХ), который перестает корректно изменять положение штока и сечение байпасного канала для подачи воздуха в обход закрытой дроссельной заслонки. Без этой дополнительной порции воздуха ЭБУ не может сформировать правильную топливовоздушную смесь на холодную.

Ключевые причины и решения

• Загрязнение РХХ: Нагар на штоке или седле клапана блокирует его движение. Решение: Демонтаж, очистка штока и канала специальным очистителем карбюратора/дросселя.
• Износ или поломка РХХ: Выход из строя шагового электродвигателя, обрыв обмоток, механический износ штока. Решение: Замена регулятора холостого хода на новый.
• Окисление контактов: Плохой электрический контакт в колодке проводов РХХ из-за окислов или грязи. Решение: Отсоединение фишки, зачистка контактов, обработка WD-40.
• Разгерметизация системы: Подсос неучтенного воздуха через трещины в патрубках, прокладках впускного коллектора или уплотнении РХХ. Решение: Поиск утечек (визуально, дымогенератором), замена поврежденных элементов.

Порядок проверки:

1. Провести компьютерную диагностику на наличие ошибок по РХХ (например, P0505, P0506).
2. Визуально осмотреть колодку РХХ и провода на предмет повреждений.
3. Измерить сопротивление обмоток РХХ мультиметром (норма: 40-80 Ом между контактами A-B и C-D).
4. Проверить ход штока при включении зажигания (должен выдвигаться/втягиваться).
5. Осмотреть и почистить посадочное отверстие РХХ и дроссельный узел.

Признак работоспособного РХХ после ремонта/замены	Признак нерешенной проблемы
Обороты плавно повышаются до ~1100-1300 об/мин на холодную	Обороты остаются низкими (менее 900 об/мин) на холодную
Плавное снижение оборотов по мере прогрева	Плавающие обороты или резкие провалы
Отсутствие вибраций и устойчивая работа	Двигатель глохнет при сбросе газа или на холостом ходу

Рывки и провалы при работе на холостом ходу

Резкие рывки и глубокие провалы оборотов на холостом ходу – характерный признак неисправности датчика холостого хода (ДХХ) ВАЗ 2114. Симптомы проявляются как нестабильная работа двигателя после запуска или при переключении на нейтральную передачу: стрелка тахометра хаотично дергается в диапазоне 500-1500 об/мин, возможна полная остановка мотора при резком сбросе газа.

Основная причина кроется в нарушении регулировки потока воздуха через обходной канал дроссельного узла. Загрязнение штока клапана ДХХ нагаром или отложениями топливных присадок мешает его свободному перемещению. Изношенный направляющий шток или обмотка приводного механизма также приводят к заклиниванию или некорректному позиционированию конусной иглы.

Диагностика и устранение

Для проверки состояния регулятора выполните следующие действия:

1. Отключите минусовую клемму АКБ.
2. Снимите пластиковый кожух двигателя, открутите крепежные винты ДХХ (ключ на 13).
3. Визуально оцените чистоту конусной иглы и штока – нагар более 1 мм требует очистки.

Процедура очистки:

• Обработайте иглу и пружину аэрозолем-очистителем карбюратора
• Аккуратно протрите посадочное отверстие в дроссельном патрубке
• Высушите компоненты сжатым воздухом

Состояние ДХХ	Действие
Чистый, без механических повреждений	Установить обратно после чистки
Глубокая коррозия, заклинивание	Замена на новый (оригинал: OMEGA или ПЕГАС)

После монтажа обязательно выполните адаптацию: включите зажигание на 10 секунд без запуска двигателя, затем запустите мотор и дайте поработать 5 минут на холостом ходу. Если провалы сохраняются – проверьте герметичность воздуховодов и контакты колодки проводов.

Проверка питания на разъеме регулятора мультиметром

Для диагностики отсутствия питания на датчике холостого хода (ДХХ) потребуется мультиметр в режиме измерения постоянного напряжения (DCV) до 20 В. Ключ зажигания должен быть повернут в положение "ON" (зажигание включено), двигатель запускать не нужно. Доступ к разъему регулятора холостого хода на ВАЗ 2114 обычно осуществляется после снятия воздушного патрубка с дроссельного узла.

Разъем ДХХ имеет четыре контакта. Нас интересуют два крайних провода: контакты "A" (маркировка на колодке) соответствует цепи питания (+12В), а контакт "D" – массе. Цвета проводов могут варьироваться, но стандартная распиновка: питание – обычно желтый с синей полосой, масса – обычно черный. Точное расположение контактов лучше уточнить по схеме конкретной модели.

Порядок измерения напряжения

1. Подсоедините черный щуп мультиметра к "минусу" АКБ или надежной точке кузова (чистый металл).
2. Красный щуп подключите к контакту "A" разъема ДХХ (используйте тонкую иглу или булавку, если нет переходника, аккуратно вставив ее в разъем вместе с проводом, не повредив контакт).
3. Включите зажигание (без запуска двигателя).
4. Считайте показания мультиметра. Исправная цепь покажет 12.0 - 12.6 В.

Если напряжение отсутствует или значительно ниже нормы:

• Проверьте предохранитель F19 (15А) в монтажном блоке (под капотом или в салоне).
• Осмотрите целостность проводов от монтажного блока до ДХХ на предмет обрывов или замыканий.
• Проверьте надежность контакта в самой колодке разъема ДХХ (окисление, разболтанность).

Для проверки массы (контакт "D"):

1. Черный щуп оставьте на массе АКБ.
2. Красный щуп переместите на контакт "D" разъема ДХХ.
3. При включенном зажигании мультиметр должен показать ~0 В (допустимо до 0.5 В).

Напряжение близкое к 12В на контакте "D" указывает на обрыв цепи массы ДХХ. Отсутствие напряжения на контакте "A" и исправный предохранитель сигнализируют о проблеме в цепи питания (обрыв, плохой контакт в колодке ЭБУ, неисправность реле или самого контроллера).

Измерение сопротивления обмоток датчика

Для проверки мультиметром переведите устройство в режим омметра (диапазон 0–200 Ом). Отключите колодку проводов от регулятора холостого хода (РХХ), предварительно сняв его с дроссельного узла. Контакты обмоток расположены попарно: стандартная маркировка выводов – A/B и C/D (где A и B – первая обмотка, C и D – вторая).

Поочередно замерьте сопротивление между контактами каждой пары, плотно прижимая щупы к металлическим штырькам разъема РХХ. Исправные показатели должны находиться в диапазоне 40–80 Ом для обеих обмоток. Значения менее 40 Ом свидетельствуют о межвитковом замыкании, более 80 Ом – об обрыве цепи или деградации обмотки.

Критерии оценки результатов

Пара контактов	Норма (Ом)	Неисправность
A и B	40–80	Отклонение от диапазона
C и D	40–80	Отклонение от диапазона

Обязательные условия корректного замера:

• Полное отключение РХХ от бортовой сети
• Чистота контактных штырьков (очистите от окислов)
• Проверка отсутствия сопротивления (∞ Ом) между непарными выводами (A/C, A/D, B/C, B/D)

Расхождение значений более чем на 5 Ом между обмотками указывает на неравномерный износ или частичное повреждение катушек. Нулевое сопротивление в любой паре подтверждает межвитковое КЗ, бесконечное – обрыв провода. В обоих случаях датчик подлежит замене.

Тестирование работоспособности РХХ методом подачи напряжения 12В

Отсоедините регулятор холостого хода от штатной колодки проводов. Для проверки подготовьте два отрезка провода и источник постоянного тока 12В (подойдет автомобильный аккумулятор или зарядное устройство). Крайне важно соблюдать полярность при подключении к контактам регулятора.

Найдите на разъеме РХХ контакты управления (обычно A и D по стандартной маркировке ВАЗ, где A – "минус", D – "плюс"). Подключите провода от источника питания к этим контактам, соблюдая полярность: провод от "+" источника к выводу D, от "–" к выводу A. Контролируйте время подачи напряжения – не более 2 секунд.

Анализ результатов теста

При подаче 12В на управляющие контакты исправный регулятор должен отреагировать четким выдвижением иглы штока. При снятии напряжения игла должна плавно вернуться в исходное положение. Отсутствие движения штока свидетельствует о неисправности РХХ.

Дополнительные признаки неисправности при тестировании:

• Заедание иглы при выдвижении/возврате
• Неполный ход штока
• Слышимый треск или щелчки внутри корпуса

Реакция штока	Состояние РХХ	Рекомендуемое действие
Плавное выдвижение/возврат	Исправен	Проверить цепи управления
Отсутствие движения	Неисправность обмотки	Замена регулятора
Заедание или неполный ход	Загрязнение механизма	Чистка или замена

После проверки протрите контакты регулятора и посадочное место на дроссельном узле. Устанавливайте РХХ с усилием не более 3-5 Н∙м во избежание деформации корпуса. Обязательно выполните процедуру адаптации регулятора после обратной установки.

Диагностика шагового двигателя через визуальное наблюдение

Проведите визуальный осмотр датчика холостого хода при выключенном зажигании и снятом минусовом проводе с аккумулятора. Отсоедините колодку питания, открутите два крепежных винта крестовой отверткой и извлеките регулятор из корпуса дроссельного узла.

Обратите внимание на состояние конусной иглы и корпуса устройства. Загрязнения в виде масляных отложений или черного нагара на штоке, пружине или посадочном канале дросселя – явный признак неисправности. Убедитесь в отсутствии механических повреждений на пластиковом корпусе или контактах.

Ключевые параметры для оценки

• Положение иглы: Выступающий конец штока при выключенном зажигании должен быть не длиннее 23 мм
• Целостность уплотнительного кольца: Проверьте отсутствие трещин или деформации резинового уплотнителя
• Чистота контактов: Окисленные или загрязненные контакты в разъеме требуют очистки
• Свобода хода иглы: Легкое нажатие пальцем должно перемещать шток без заеданий

Наблюдаемый дефект	Воздействие на работу
Загрязнение сажей/маслом	Залипание иглы, нестабильные обороты
Деформация уплотнителя	Подсос воздуха, обеднение смеси
Выступание штока >23 мм	Неправильная калибровка, ошибка Р0506

При обнаружении загрязнений выполните чистку без разборки корпуса: распылите на иглу и пружину очиститель карбюратора, удалите отложения мягкой кистью. Категорически избегайте ацетона или абразивов – они разрушают тефлоновое покрытие иглы. После очистки просушите деталь 10-15 минут перед установкой.

Проверка состояния конусной иглы регулятора

После демонтажа регулятора холостого хода тщательно очистите конусную иглу и посадочное седло от масляных отложений и нагара. Используйте очиститель карбюратора или WD-40 с мягкой ветошью, избегая абразивных материалов. Контролируйте целостность резинового уплотнительного кольца на корпусе устройства.

Визуально осмотрите геометрию иглы при ярком освещении. Конус должен быть ровным, без заусенцев, сколов или эллипсности. Проверьте осевое перемещение: плавно нажмите на шток пальцем – игла обязана утапливаться без заеданий и возвращаться пружиной в исходное положение. Любая ступенчатость хода свидетельствует о дефекте.

Диагностика неисправностей

Дефект	Признаки	Решение
Загрязнение конуса	Липкие отложения, затрудненный ход	Повторная очистка
Механические повреждения	Царапины, деформация конуса	Замена РХХ
Износ направляющих	Люфт иглы, перекос при движении	Замена регулятора
Коррозия штока	Рыжие пятна, заклинивание	Замена узла

При выявлении заеданий после очистки выполните контрольную проверку: подключите разъем РХХ к бортовой сети при включенном зажигании. Исправная игла должна автоматически выдвинуться на калибровочное расстояние. Отсутствие движения подтверждает неработоспособность шагового двигателя.

1. Измерение длины выступания иглы:
   • Штатный вылет – 23 мм
   • Отклонение >1 мм требует замены
2. Проверка контактов:
   • Сопротивление между контактами A-B и C-D: 50-55 Ом
   • Между A-C/B-D: бесконечность

Важно: Установку нового регулятора выполняйте с предварительной калибровкой – приложите устройство к посадочной плоскости без крепления, подключите разъем на 10 секунд при включенном зажигании для автоустановки нулевого положения.

Использование диагностического сканера для выявления ошибок

Подключите диагностический сканер к разъёму OBD-II (расположен под рулевой колонкой ВАЗ 2114) при включённом зажигании. Запустите программу сканирования через ПО устройства или мобильное приложение – сканер считает коды ошибок из памяти ЭБУ двигателя, указывающие на неисправности в цепи холостого хода.

Ищите в результатах диагностики специфичные коды, связанные с регулятором холостого хода (РХХ). Наиболее характерные ошибки: P0505 (общая неисправность системы холостого хода), P0506 (низкие обороты ХХ), P0507 (высокие обороты ХХ) или P1509 (замыкание цепи РХХ). Эти коды подтверждают проблемы с датчиком или его управляющей цепью.

Интерпретация основных ошибок РХХ

Код ошибки	Описание	Возможная причина
P0505	Неисправность системы стабилизации холостого хода	Загрязнение РХХ, обрыв проводов
P0506	Обороты ХХ ниже нормы	Засорение канала ХХ, заклинивание штока
P0507	Обороты ХХ выше нормы	Подсос воздуха, короткое замыкание
P1509	Перегрузка цепи управления РХХ	Замыкание обмотки, неисправность ЭБУ

Важные шаги после диагностики:

1. Очистите память ЭБУ от ошибок через сканер после устранения неполадки.
2. Проверьте адаптацию РХХ – при замене датчика выполните процедуру калибровки через диагностическое ПО.
3. Протестируйте цепь управления мультиметром: сопротивление обмотки РХХ должно быть 40-80 Ом, напряжение на разъёме – ~12В.

Не игнорируйте косвенные ошибки – например, P0102 (низкий сигнал ДМРВ) может вызывать сбои холостого хода из-за некорректного расчёта воздуха. Всегда анализируйте полный отчёт сканера комплексно.

Контроль положения дроссельной заслонки при диагностике

Проверка положения дроссельной заслонки – обязательный этап диагностики при проблемах с холостым ходом на ВАЗ 2114. Датчик положения дроссельной заслонки (ДПДЗ) напрямую влияет на работу ЭБУ, который управляет РХХ. Неверные показания ДПДЗ приводят к некорректному расчету количества воздуха и ошибочным командам на регулятор холостого хода, даже если сам РХХ исправен.

Диагностика выполняется с помощью сканера, подключенного к диагностическому разъему ЭБУ. Ключевой параметр – текущий угол открытия дроссельной заслонки, отображаемый в процентах. Заслонка должна показывать 0-2% при отпущенной педали газа и плавно достигать 90-100% при полном нажатии. Резкие скачки или залипание значений указывают на неисправность.

Типичные проблемы и методы проверки

• Механический износ ДПДЗ: Проверяется мультиметром (изменение сопротивления при плавном повороте).
• Загрязнение заслонки: Визуальный осмотр на наличие масляного налета, препятствующего полному закрытию.
• Обрыв/окисление контактов: Осмотр разъема и проводки ДПДЗ, проверка напряжения питания (5В) и "массы".
• Нарушение калибровки: Контроль базового положения заслонки после чистки или замены.

Состояние	Нормальные показания сканера	Признаки неисправности
Педаль газа отпущена	0-2%	Плавание оборотов, глохнет на холостом ходу
Педаль газа нажата	90-100%	Рывки при разгоне, повышенные обороты ХХ

При отклонениях от нормы необходима очистка дроссельного узла, регулировка механического привода или замена ДПДЗ. После ремонта обязательна адаптация положения дроссельной заслонки через диагностическое оборудование для синхронизации данных с ЭБУ.

Предварительная подготовка к демонтажу регулятора

Обесточьте бортовую сеть автомобиля, отсоединив минусовую клемму от аккумуляторной батареи. Это исключит риск короткого замыкания и сбросит адаптацию электронного блока управления двигателем.

Дождитесь полного остывания силового агрегата после поездки. Работа с горячими компонентами в подкапотном пространстве повышает риск ожогов и может повредить пластиковые элементы конструкции датчика.

Необходимые инструменты и материалы

• Крестообразная отвертка (размер РН2)
• Чистая ветошь без ворса
• Баллончик с очистителем дроссельного узла
• Плоская щетка с мягкой щетиной
• Пинцет или тонкогубцы (для извлечения уплотнительного кольца)

1. Освободите доступ к корпусу дроссельного узла, демонтировав пластиковый кожух воздуховода (при наличии).
2. Тщательно очистите пространство вокруг регулятора холостого хода от грязи и масляных пятен ветошью.
3. Зафиксируйте положение дроссельной заслонки, подложив под педаль газа упор для предотвращения случайного смещения.

Отключение минусовой клеммы аккумулятора перед работами

Отсоединение минусовой клеммы аккумулятора – обязательный этап перед заменой датчика холостого хода (ДХХ) на ВАЗ 2114. Эта процедура прерывает подачу питания на электронный блок управления двигателем (ЭБУ) и другие системы автомобиля.

Игнорирование этого шага может привести к короткому замыканию при случайном касании клемм или проводов инструментом, повреждению чувствительной электроники ЭБУ скачками напряжения, а также к некорректной работе нового датчика из-за сохранения старых ошибок в памяти блока управления.

Порядок действий и особенности

Выполняйте отключение в строгой последовательности:

1. Заглушите двигатель и выньте ключ из замка зажигания.
2. Ослабьте гайку крепления минусовой клеммы ("–") на аккумуляторе гаечным ключом на 10 мм.
3. Снимите клемму с токовывода АКБ и отведите провод в сторону, исключив случайный контакт.
4. Выждите 3-5 минут для полного обесточивания бортовой сети и сброса остаточного заряда конденсаторов ЭБУ.

При установке новой клеммы после завершения работ:

• Очистите токовывод аккумулятора и внутреннюю поверхность клеммы от окислов.
• Надежно затяните гайку крепления для обеспечения хорошего контакта.
• Подключение производите строго в обратном порядке – только после монтажа ДХХ.

Снятие разъема питания с датчика холостого хода ВАЗ 2114

Отсоединение электрического разъема – обязательный этап перед демонтажем самого регулятора холостого хода (РХХ) или проведением диагностики его цепи. Разъем подключается к колодке на корпусе датчика и обеспечивает его питание и управляющие сигналы от электронного блока управления двигателем (ЭБУ).

Найдите разъем на корпусе РХХ. Он представляет собой пластиковый колпачок с проводами, плотно надетый на контактные штырьки датчика. На одной из сторон разъема обычно расположен пластиковый фиксатор (язычок), предотвращающий самопроизвольное отсоединение.

Порядок действий

Для безопасного снятия разъема выполните следующие шаги:

1. Подготовка: Убедитесь, что зажигание автомобиля выключено. Это исключает риск короткого замыкания или подачи напряжения на датчик во время работы.
2. Осмотр: Внимательно осмотрите разъем. Определите местоположение фиксирующего язычка. Чаще всего он расположен сверху или сбоку колодки.
3. Освобождение фиксатора: Аккуратно нажмите пальцем на фиксирующий язычок. Не прикладывайте чрезмерного усилия, чтобы не сломать пластиковый элемент.
4. Отсоединение: Удерживая язычок в нажатом (отжатом) положении, второй рукой возьмитесь за корпус разъема (не за провода!) и плавно потяните его вдоль оси штырьков назад, по направлению от датчика.
5. Извлечение: Разъем должен свободно отсоединиться от штырьков РХХ. Отложите его в сторону, не допуская натяжения или перегиба проводов.

Важно: Если разъем "прикипел" или снять его не удается, не дергайте за провода! Повторно проверьте, полностью ли отжат фиксатор. Можно аккуратно попробовать расшатать корпус разъема из стороны в сторону (очень осторожно), продолжая удерживать язычок. При сильном загрязнении или окислении может потребоваться предварительная очистка места соединения.

Выкручивание крепежных винтов регулятора

Демонтаж РХХ начинается с аккуратного выкручивания двух крепежных винтов, фиксирующих корпус регулятора на корпусе дроссельного узла. Эти винты имеют малый диаметр и часто подвержены коррозии из-за постоянного воздействия температурных перепадов и агрессивной среды подкапотного пространства. Крайне важно избегать приложения избыточного усилия при откручивании, так как шлицы на головках винтов легко "слизываются".

Если винты не поддаются стандартной крестообразной отвертке PH2, рекомендуется использовать следующие методы: предварительное нанесение проникающей смазки WD-40 или аналога с выдержкой 15-20 минут для разрушения окислов, аккуратное простукивание торца отвертки молотком для разрушения коррозионного слоя, или применение экстрактора для сорванных шлицов. В критических случаях допустим прогрев крепежа строительным феном до 150-200°C с последующим быстрым откручиванием.

Последовательность действий при сложном демонтаже

1. Очистите зону вокруг винтов ветошью от грязи и масляных отложений
2. Обработайте резьбовую часть проникающей жидкостью дважды с интервалом 10 минут
3. Используйте качественную отвертку с магнитным наконечником и опорой в виде шарнира
4. Придерживайте корпус РХХ второй рукой во избежание деформации посадочного места
5. Для полностью закисших винтов примените ударно-поворотный инструмент

Проблема	Решение	Инструмент
Прикипание резьбы	Прогрев феном + проникающая смазка	Строительный фен, WD-40
Срыв шлицов	Экстрактор Torx или левостороннее сверло	Набор экстракторов, дрель
Деформация корпуса дросселя	Фиксация регулятора струбциной	Мини-струбцина, плоскогубцы

Важно: После извлечения винтов обязательно протрите резьбовые отверстия в дроссельном узле чистой ветошью. Проверьте состояние резьбы – при повреждениях используйте метчик М4×0.7 для восстановления шага. Установка новых винтов осуществляется с минимальным моментом затяжки (не более 2 Н·м) во избежание деформации пластикового корпуса РХХ.

Аккуратное извлечение корпуса устройства из посадочного места

После откручивания двух крепежных болтов датчик холостого хода (ДХХ) удерживается в посадочном отверстии дроссельного узла только за счет плотной посадки корпуса в гнезде и усилия уплотнительного кольца.

Перед извлечением внимательно осмотрите зону вокруг датчика, при необходимости аккуратно удалите скопившуюся пыль и грязь сухой ветошью или кисточкой, чтобы предотвратить их попадание в дроссельный патрубок при демонтаже.

Процесс извлечения корпуса ДХХ

Возьмитесь пальцами за пластиковый корпус датчика. Не тяните за электрический разъем или провода! Приложите небольшое усилие строго перпендикулярно плоскости дроссельного узла. Корпус должен начать выходить из гнезда.

Если датчик не поддается:

• Не применяйте грубую силу! Риск сломать корпус или повредить посадочное место очень высок.
• Попробуйте аккуратно покачивать корпус из стороны в сторону с минимальной амплитудой, продолжая тянуть перпендикулярно. Это помогает преодолеть сопротивление уплотнителя.
• Можно попробовать слегка проворачивать корпус вокруг его оси (в пределах 10-15 градусов) при легком вытягивании. Избегайте резких движений.
• Если датчик "прикипел", используйте пластиковую монтажную лопатку или широкую плоскую отвертку с пластиковой насадкой. Осторожно подденьте корпус в месте стыка с дроссельным узлом, равномерно распределяя усилие по периметру. Никогда не поддевайте за одну точку!

Как только датчик сдвинулся с места, продолжайте извлекать его плавным движением, контролируя усилие. Будьте готовы к тому, что он может выйти с небольшим усилием.

Сразу после извлечения:

1. Осмотрите резиновое уплотнительное кольцо на корпусе ДХХ. Оно должно быть целым, без разрывов, трещин и следов постоянной деформации. При малейших сомнениях замените его.
2. Внимательно осмотрите посадочное отверстие в дроссельном узле. Убедитесь, что там нет грязи, нагара, остатков старого уплотнителя или повреждений поверхности. При необходимости аккуратно очистите отверстие.

Что делать	Чего НЕ делать
Тянуть строго перпендикулярно	Тянуть под углом или дергать
Равномерно поддевать по периметру пластиковым инструментом	Поддевать металлическим инструментом или за одну точку
Аккуратно покачивать/проворачивать	Применять грубую силу или рычаги
Проверить уплотнитель и посадочное место после извлечения	Игнорировать состояние уплотнителя и гнезда

Очистка посадочного отверстия в дроссельном узле

Перед очисткой посадочного гнезда демонтируйте регулятор холостого хода, отсоединив колодку проводов и выкрутив два крепежных винта крестовой отверткой. Визуально проверьте состояние уплотнительного кольца на корпусе РХХ – при наличии трещин или деформаций замените его.

Осмотрите отверстие в дроссельном узле на наличие масляных отложений, грязи и нагара. Используйте чистую ветошь и специальный очиститель для карбюраторов или дроссельных заслонок. Не применяйте ацетон, бензин или агрессивные растворители, повреждающие внутреннее покрытие.

Порядок очистки:

1. Распылите очиститель внутрь отверстия и на прилегающую область канала.
2. Дождитесь размягчения отложений (2-3 минуты).
3. Аккуратно протрите канал чистой ветошью без ворса, намотанной на тонкую деревянную палочку.
4. Повторяйте процедуру до полного удаления загрязнений.
5. Промойте сопрягаемую плоскость дросселя вокруг отверстия для обеспечения герметичности.

Критические моменты:

• Не допускайте попадания очистителя на датчик положения дроссельной заслонки (ДПДЗ) и РХХ
• Избегайте механического контакта металлическими предметами (иглами, сверлами) – это нарушит геометрию канала
• Контролируйте отсутствие ворсинок после чистки – они могут заблокировать шток регулятора

После обработки просушите узел сжатым воздухом или естественным путем. Установите РХХ с новым уплотнителем, затяните винты моментом 3-5 Н∙м. Подключите разъем и выполните процедуру обучения дроссельного узла (если предусмотрена автомобилем).

Контроль состояния уплотнительного кольца РХХ

Уплотнительное кольцо регулятора холостого хода герметизирует стык между корпусом дроссельного узла и РХХ, предотвращая подсос неучтённого воздуха. Нарушение его целостности приводит к нестабильным оборотам двигателя, плавающим холостым оборотам или самопроизвольной остановке силового агрегата.

Видимые признаки износа включают растрескивание резины, потерю эластичности, сплющивание или разрывы. Особое внимание уделите участку, контактирующему с посадочным гнездом дросселя – там часто образуются задиры и микроповреждения при некорректном монтаже.

Порядок диагностики и замены

Для проверки демонтируйте регулятор холостого хода, открутив два крепёжных винта. Извлеките кольцо из канавки корпуса РХХ и выполните визуальный осмотр:

• Сожмите резину пальцами – при потере эластичности материал не восстанавливает форму
• Проверьте на просвет – трещины и расслоения видны как тёмные линии
• Примерьте к посадочному отверстию дросселя – деформированное кольцо не обеспечит плотного прилегания

При обнаружении дефектов замените уплотнитель. Используйте только термостойкие кольца из специальной резины (артикул 21083-1148300). Перед установкой:

1. Обезжирьте посадочное место в дроссельном узле
2. Смажьте кольцо чистым моторным маслом для предотвращения перекоса
3. Убедитесь, что резина полностью села в канавку РХХ без перегибов

Типичные ошибки	Последствия
Установка без смазки	Деформация при монтаже, разрыв кромки
Повторное использование старого кольца	Подсос воздуха до 15% от нормы
Применение нештатных уплотнителей	Разрушение материала от температуры

После замены выполните адаптацию РХХ: включите зажигание на 10 секунд без запуска двигателя, затем произведите сброс ошибок ЭБУ путём снятия минусовой клеммы АКБ на 5 минут. Проверка герметичности считается успешной при стабильных оборотах холостого хода в диапазоне 800-850 об/мин на прогретом двигателе.

Очистка конусной иглы специализированным средством

Загрязнение конусной иглы регулятора холостого хода (РХХ) сажей, масляными отложениями или нагаром нарушает точность регулировки воздушного потока. Это приводит к нестабильным оборотам двигателя, провалам или самопроизвольной остановке мотора на холостом ходу.

Использование специализированных автохимических средств – наиболее эффективный и безопасный метод восстановления работоспособности узла. Составы типа очистителей карбюраторов или дроссельных заслонок растворяют смолистые отложения без риска повреждения чувствительных элементов РХХ.

Алгоритм очистки

1. Снимите регулятор холостого хода с дроссельного узла, отсоединив колодку проводов и выкрутив два крепежных болта.
2. Распылите очиститель на конусную иглу и пружинный механизм, уделяя внимание зоне вокруг иглы внутри корпуса.
3. Аккуратно протрите иглу и посадочное отверстие ватной палочкой, смоченной в очистителе. Не прилагайте усилий!
4. Повторите распыление и протирку до полного удаления загрязнений с металлических поверхностей.
5. Просушите деталь на воздухе 10-15 минут. Не используйте сжатый воздух – это может повредить внутренний механизм.
6. Проверьте свободный ход иглы: при легком нажатии она должна плавно утапливаться и возвращаться пружиной.

Критические правила: Запрещено использовать абразивы, металлические щетки или растворители (ацетон, бензин). Не пытайтесь вытягивать иглу принудительно – это гарантированно выведет РХХ из строя.

Рекомендуемые средства	Запрещенные средства
Liqui Moly DrosselKlappen-Reiniger	Бензин "Калоша"
ABRO Carb & Choke Cleaner	Ацетон
Hi-Gear HG3204	WD-40 (как очиститель)

После установки РХХ обратно выполните адаптацию узла: включите зажигание на 10 секунд (без запуска двигателя), затем запустите мотор и дайте ему поработать 5-7 минут на холостых оборотах.

Промывка внутренних каналов регулятора очистителем карбюратора

Снимите регулятор холостого хода с дроссельного узла, предварительно отсоединив колодку проводов и выкрутив два крепежных винта. Тщательно очистите внешнюю поверхность корпуса РХХ от грязи и масляных отложений с помощью ветоши, уделяя внимание посадочной плоскости и контактам электрического разъема.

Зафиксируйте регулятор в вертикальном положении штоком вверх. Обильно обработайте входное отверстие и шток очистителем карбюратора, направляя струю внутрь корпуса. Повторите процедуру 5-7 раз, каждый раз дожидаясь полного стекания отработанной жидкости вместе с загрязнениями через дренажные каналы.

Правила эффективной очистки

Обязательные условия:

• Использование только специализированного аэрозольного очистителя карбюраторов
• Полное испарение остатков жидкости перед установкой (15-20 минут)
• Контроль свободного перемещения штока пальцем после промывки

Проверьте сопротивление обмоток мультиметром на контактах разъема А-В и C-D: норма – 50-55 Ом. При отсутствии показаний или обрыве – замена регулятора обязательна.

Этап	Действие	Ошибки
Сушка	Естественное испарение 20 мин	Продувка сжатым воздухом
Проверка штока	Плавное вдавливание пальцем	Приложение избыточного усилия
Обратная установка	Затяжка винтов 3-4 Н∙м	Перекос корпуса

Важно: После монтажа выполните адаптацию РХХ включением зажигания на 10 секунд без запуска двигателя. При сохранении высоких оборотов холостого хода повторите промывку или замените регулятор.

Удаление загрязнений с контактных поверхностей датчика холостого хода ВАЗ 2114

Загрязнение контактов РХХ нарушает передачу управляющих сигналов от ЭБУ, провоцируя нестабильные обороты двигателя. Окислы и грязь на разъеме создают сопротивление, искажая данные о положении штока.

Очистка выполняется при выключенном зажигании после демонтажа датчика. Категорически запрещено использовать абразивы или металлические щетки – они повреждают токопроводящий слой. Следующий алгоритм гарантирует безопасное восстановление контактов:

Порядок очистки контактной группы

1. Отсоедините фишку разъема от РХХ, нажав на фиксатор.
2. Визуально оцените степень окисления: серый/зеленый налет – признак коррозии.
3. Нанесите на ватную палочку очиститель электронных контактов (WD-40 Specialist, LIQUI MOLY Kontakt Reiniger).
4. Аккуратными движениями обработайте металлические штырьки датчика и клеммы разъема.
5. Дождитесь полного испарения состава (2-3 минуты).
6. Повторите обработку при сильных загрязнениях.
7. Нанесите токопроводящую смазку для предотвращения коррозии.

Ошибки при очистке	Последствия
Использование бензина или ацетона	Разрушение пластика разъема, потеря эластичности уплотнителей
Применение наждачной бумаги	Истончение контактных поверхностей, ускоренное окисление
Чрезмерное усилие при протирке	Деформация штырьков, нарушение геометрии разъема

После процедулы дайте узлу просохнуть 5-7 минут перед подключением. Убедитесь в плотной посадке фишки – характерный щелчок фиксатора подтвердит правильность установки. Контролируйте качество очистки мультиметром: сопротивление между контактами А-B и C-D должно соответствовать 40-80 Ом при 20°C.

Продувка корпуса пристрою стисненим повітрям після чищення

Після механічного чищення деталей регулятора холостого ходу обов’язково видаліть залишки забруднень із внутрішніх каналів корпусу. Навіть дрібні частинки сміття або залишки засобу для чищення можуть потрапити в шток або електромагнітну котушку, що призведе до заклинювання штока або замикання обмотки.

Використовуйте компресор із тиском 3-6 атмосфер або балончик стисненого повітря. Направляйте струмінь паралельно напрямку руху штока та перпендикулярно до отворів підведення повітря. Особливу увагу приділіть зоні посадки конусної голки та отвору дросельної заслінки, де часто залишаються волокна ганчірки.

Порядок дій

1. Фіксуйте корпус РХХ патрубком догори.
2. Продуйте центральний канал (місце ходу штока) протягом 10-15 секунд.
3. Обробіть стисненим повітрям бічні повітряні канали, змінюючи кут подачі.
4. Повторіть процедуру для отвору підведення повітря з боку дросельного вузла.
5. Перевірте відсутність вологості в отворах, при необхідності повторіть продування.

Увага: Не використовуйте повітря з високою вологістю або тиском понад 8 атм – це може пошкодити пластикові компоненти. Після продування дайте корпусу повністю висохнути (15-20 хвилин) перед установкою штока.

Критерии замены: когда чистка неэффективна

Несмотря на правильное выполнение чистки регулятора холостого хода (РХХ), проблемы с работой двигателя могут сохраняться. Это свидетельствует о необратимых внутренних повреждениях компонентов датчика, когда механическая обработка уже не способна восстановить его функциональность.

Определить необходимость замены устройства можно по нескольким ключевым признакам. Если после очистки и установки датчика наблюдаются перечисленные ниже симптомы, установка нового РХХ становится единственным решением проблемы.

Неустранимые признаки неисправности

• Отсутствие калибровки – При включении зажигания шток датчика не выдвигается/не втягивается (проверяется визуально после снятия).
• Обрыв или замыкание обмоток – Сопротивление между контактами A-B и C-D выходит за пределы 40–80 Ом при проверке мультиметром.
• Механические повреждения – Деформация штока, трещины корпуса, износ направляющей иглы или резьбы привода.
• Заклинивание штока – Невозможность перемещения иглы вручную даже после чистки и смазки.
• Кратковременный эффект очистки – Симптомы (плавающие обороты, глохнущий двигатель) возвращаются через 1–2 недели после процедуры.

Ошибка ECU	Описание
Р0505	Ошибка цепи управления РХХ, сохраняющаяся после чистки контактов и разъёма
Р0506/Р0507	Отклонение оборотов ХХ при исправных дросселе и ДПДЗ

Установка нового уплотнительного кольца перед монтажом

Перед установкой датчика холостого хода критически важно проверить состояние уплотнительного кольца. Новое кольцо должно соответствовать оригинальным параметрам по диаметру и материалу – используйте только термостойкую резину, устойчивую к моторному маслу и бензину. Визуально убедитесь в отсутствии микротрещин или деформаций.

Поверхность посадочного места на впускном коллекторе необходимо тщательно очистить от грязи, масляных пятен и остатков старой прокладки. Даже незначительные частицы мусора нарушат герметичность соединения, что приведет к подсосу неучтенного воздуха и сбоям в работе двигателя.

Порядок установки уплотнительного элемента

1. Смажьте новое кольцо чистым моторным маслом для предотвращения перекоса при монтаже.
2. Равномерно вдавите уплотнитель в канавку корпуса РХХ пальцами по всей окружности.
3. Проверьте правильность позиционирования: кольцо не должно выступать за границы посадочной площадки.
4. Убедитесь, что уплотнитель не перекручен и плотно прилегает к поверхности без зазоров.

Запрещается: использовать герметики вместо смазки, устанавливать кольцо без предварительной очистки коллектора, применять бывшие в употреблении или поврежденные уплотнители. Монтаж датчика производите строго после фиксации кольца – резьбовые шпильки должны входить в отверстия без перекоса.

Правильная ориентация датчика при установке в корпус дросселя

Корректная установка датчика холостого хода требует строгого соблюдения его пространственной ориентации относительно корпуса дроссельной заслонки. Конструкция датчика и посадочного места предусматривает единственно верное положение, обеспечивающее герметичность и правильный контакт штока с каналом регулировки.

Неправильная установка (переворот на 90° или 180°) приведет к механическому повреждению иглы датчика, нарушению уплотнения и полному сбою работы системы холостого хода. Двигатель будет глохнуть, демонстрировать "плавающие" обороты или переходить в аварийный режим.

Ключевые ориентиры для правильного монтажа

Чтобы гарантировать верное позиционирование датчика холостого хода ВАЗ 2114, руководствуйтесь следующими визуальными и конструктивными метками:

• На корпусе датчика присутствует прямоугольный выступ-фланец (обычно расположен со стороны разъема). Он должен точно совпасть с соответствующим пазом на корпусе дроссельного узла.
• Разъем электрического подключения датчика при правильной установке всегда направлен строго в сторону моторного щита (в сторону салона автомобиля).
• Крепежные отверстия на корпусе датчика обязаны идеально совпадать с резьбовыми отверстиями дросселя без перекоса. Если болты входят с усилием или требуют "подтягивания" для совмещения – ориентация неверна.

После установки датчика убедитесь в плотном прилегании его корпуса к плоскости дросселя по всему периметру и отсутствии видимых зазоров. Только после этого равномерно затяните крепежные болты.

Затяжка крепежных винтов с рекомендованным усилием

После установки датчика холостого хода в посадочное место на дроссельном узле ВАЗ 2114, критически важно правильно затянуть два крепежных винта. Эти винты фиксируют корпус регулятора, обеспечивая герметичность канала и предотвращая подсос неучтенного воздуха, который напрямую влияет на стабильность оборотов двигателя.

Использование недостаточного усилия приведет к потере контакта между корпусом РХХ и фланцем дросселя, что вызовет утечку воздуха и плавающие обороты. Чрезмерная затяжка чревата срывом резьбы в мягком алюминиевом корпусе дроссельного узла или деформацией корпуса датчика, что потребует дорогостоящего ремонта или замены всего узла.

Порядок и правила затяжки

Для корректной фиксации соблюдайте последовательность:

1. Предварительно наживите оба винта вручную до соприкосновения шайб с фланцем.
2. Затягивайте винты крест-накрест (поочередно по диагонали) в 2 этапа:
   • Первый проход – равномерная доводка до легкого контакта.
   • Второй проход – финальная затяжка с рекомендованным моментом.
3. Применяйте динамометрический ключ с пределом измерения до 10 Н·м.

Требуемое усилие: Момент затяжки винтов крепления РХХ ВАЗ 2114 составляет 3-5 Н·м (Ньютон-метров). При отсутствии динамометрического ключа затягивайте винты очень осторожно, используя короткий инструмент (ключ-трещотка с воротком не длиннее 15 см) и минимальное физическое усилие – только до ощущения "поджатия".

Параметр	Значение
Количество винтов	2 шт.
Рекомендуемый момент затяжки	3–5 Н·м
Тип головки винта	PH2 (крестообразная)
Критическая ошибка	Превышение усилия >7 Н·м

Подключение электрического разъема к контактам датчика

Перед подключением разъема убедитесь, что контакты на датчике холостого хода чистые и не имеют следов окисления. Аккуратно протрите их ветошью, смоченной в спирте или очистите контактной щеткой. Проверьте отсутствие механических повреждений на пластиковом корпусе разъема и фиксирующей защелке.

Найдите на датчике четыре вертикальных контакта, расположенных в один ряд. Разъем подключается строго определенной ориентацией – его ключ-выступ должен совпадать с пазом на корпусе датчика. Совместите разъем с контактами под прямым углом, избегая перекосов.

Процесс подключения

1. Держите разъем так, чтобы фиксирующий язычок был направлен вверх.
2. Аккуратно наденьте разъем на штырьки датчика до характерного щелчка защелки.
3. Потяните разъем на себя без чрезмерных усилий – он должен остаться неподвижным.

Важно: При подключении запрещено:

• Прилагать боковые усилия – это погнет контакты
• Фиксировать разъем изолентой вместо защелки
• Подключать при включенном зажигании

Проблема	Решение
Разъем не фиксируется	Проверьте целостность защелки и паза на датчике
Нет щелчка при установке	Демонтируйте разъем, проверьте совпадение ключа
Контакт болтается	Осмотрите разъем на предмет разжатых клемм

После подключения запустите двигатель и проверьте стабильность холостых оборотов. При появлении ошибки Р0506 или плавающих оборотов выполните калибровку датчика: включите зажигание на 10 секунд без запуска двигателя, затем заглушите и повторите цикл 2-3 раза.

Обучение нового датчика холостого хода после замены

Процедура обучения (адаптации) регулятора холостого хода (РХХ) необходима для синхронизации его работы с электронным блоком управления (ЭБУ) двигателя. Без этой калибровки ЭБУ не сможет корректно определять и контролировать положение штока датчика, что приведет к нестабильным оборотам холостого хода, провалам или самопроизвольной остановке двигателя.

Обучение позволяет ЭБУ "запомнить" базовые параметры нового устройства – крайние положения штока (полностью открытое и полностью закрытое) и его шаг. Это критически важно для точного дозирования воздуха в обход дроссельной заслонки и поддержания заданных оборотов при разных условиях (прогрев, включение нагрузки).

Порядок выполнения обучения РХХ

Процедура выполняется строго на прогретом до рабочей температуры (80-95°C) двигателе. Убедитесь в отсутствии ошибок по другим датчикам и исправности системы зажигания/подачи топлива.

1. Отключите зажигание на 10 секунд. Выньте ключ из замка.
2. Подключите зажигание (положение "ON"). Не запускайте двигатель! В этот момент ЭБУ инициализирует новый РХХ. Должен быть слышен характерный звук перемещения штока датчика (жужжание или щелчок).
3. Выждите ровно 10 секунд. Дождитесь полной остановки звука работы штока.
4. Полностью выключите зажигание. Снова подождите 10 секунд.
5. Запустите двигатель. Дайте ему поработать на холостом ходу 5-10 минут для стабилизации оборотов.

Важно: Не нажимайте педаль акселератора во время всего процесса обучения. Если обороты после процедуры остаются нестабильными, повторите шаги 1-5 еще 1-2 раза. В редких случаях может потребоваться сброс адаптаций ЭБУ с помощью диагностического сканера.

Симптом при пропуске обучения	Результат успешной адаптации
Плавание оборотов (800-1500 об/мин)	Стабильные обороты (~800±50 об/мин)
Глохнет при сбросе газа	Плавное снижение оборотов до холостых
Высокие/низкие обороты на прогретом моторе	Обороты соответствуют норме для температуры

Выбор оригинального регулятора заводского производства

При замене датчика холостого хода на ВАЗ 2114 критически важно выбирать оригинальные компоненты от проверенных производителей. Дешёвые аналоги неизвестных брендов часто имеют несоответствующие допуски, неправильный ход штока или низкую термостойкость, что приводит к повторным поломкам и нестабильной работе двигателя.

Оригинальные регуляторы для ВАЗ 2114 производятся на заводах ОМЕГА (г. Ставрополь) или ПЕГАС (г. Курск) с обязательной маркировкой артикула 2112-1148300. Каждое изделие проходит стендовые испытания на соответствие параметрам: сопротивление обмотки (53 Ом ± 5%), скорость срабатывания штока и герметичность клапана.

Ключевые критерии выбора оригинала

• Маркировка на корпусе: Чёткая гравировка логотипа завода-изготовителя (Ω или PEGASUS) и полного артикула.
• Упаковка: Голографическая наклейка с QR-кодом и защитным слоем, штрихкод EAN-13.
• Комплектация: Прокладка из термостойкой резины с алюминиевым напылением и крепёжное кольцо в герметичном пакете.

Параметр	Оригинал ОМЕГА	Контрафакт
Цвет корпуса	Чёрный матовый	Серый или глянцевый
Материал штока	Износостойкий тефлон	Пластик без покрытия
Гарантия	24 месяца	Отсутствует

Проверяйте датчик мультиметром перед установкой: сопротивление между контактами A-B и C-D должно составлять 53±2.5 Ом, между A-C и B-D – бесконечность. Отсутствие оригинальной упаковки или несовпадение визуальных признаков – повод отказаться от покупки.

Критерии подбора совместимых аналогов для ВАЗ 2114

При выборе аналогов датчика холостого хода (ДХХ) для ВАЗ 2114 критически важно соблюдать ключевые технические параметры оригинальной детали. Несоответствие хотя бы одного критерия может привести к некорректной работе двигателя, повышенному расходу топлива или полному отказу системы.

Основное внимание уделяется механической, электрической и программной совместимости с ЭБУ автомобиля. Использование неподходящих аналогов часто вызывает ошибки РХХ в диагностике, плавающие обороты и нестабильный запуск двигателя.

Ключевые параметры для подбора

• Рабочее сопротивление обмотки: 53±5 Ом (проверяется мультиметром между контактами A-B и C-D)
• Ход штока: строго 23 мм (отклонение вызывает неполное перекрытие канала или заклинивание)
• Монтажные размеры: диаметр корпуса Ø37,8 мм, глубина посадки 61 мм, совпадение крепежных отверстий
• Тип разъёма: плоский 4-контактный колодочный соединитель (маркировка OM-415)

Валидные производители-аналоги: Оригинальные поставщики ВАЗ (Пегас, Калуга), Omni (Италия), Bosch (Германия). Избегайте изделий без маркировки ГОСТ/ТУ на упаковке.

Параметр	Оригинал (2112-1148300)	Допустимое отклонение
Напряжение питания	12В ±10%	Не допускается
Шаг перемещения штока	0.025 мм/импульс	max ±0.003 мм
Усилие пружины	1.8±0.2 кгс	Не допускается

Обязательная проверка перед установкой: плавность хода конусной иглы ручным выдвижением (запрещено приложение силы!). Наличие смазки на штоке и отсутствие люфтов в направляющей.

Проверка маркировки и упаковки при покупке

Внимательно осмотрите заводскую упаковку датчика холостого хода. Оригинальные изделия поставляются в коробках с четкой полиграфией, логотипами производителя (OMEGA, KZTA, ПЕКАР) и защитными элементами.

Отсутствие голограмм, смазанные надписи, повреждения коробки или неаккуратная склейка – явные признаки подделки. Проверьте целостность пломб и наличие вкладыша с технической информацией.

Ключевые элементы маркировки

Сравните артикул и данные на упаковке с маркировкой на корпусе датчика. Для ВАЗ 2114 актуальны артикулы типа 2112-1148300-04, 2112-1148300-01 или XX-XXXXXXX в зависимости от производителя.

1. Корпус датчика: Найдите выбитый номер (обычно на металлическом фланце) и логотип бренда.
2. Совпадение данных: Артикул на коробке, штрих-код и номер на детали должны полностью совпадать.
3. Штрих-код: Отсканируйте его смартфоном или проверьте подлинность через сервисы производителя.

Элемент	Оригинал	Подделка
Упаковка	Плотный картон, четкая печать	Мягкая коробка, размытые цвета
Голограмма	Присутствует, меняет рисунок под углом	Отсутствует или статичная
Маркировка	Ровная лазерная гравировка	Нечеткая штамповка или наклейка

Не покупайте датчики с маркировкой "Универсальный" – для ВАЗ 2114 требуется специфичная модель. Отсутствие защитных стикеров или следов вскрытия упаковки – обязательное условие.

Типичные признаки контрафактных запчастей на рынке

Упаковка контрафактного датчика холостого хода часто выдает подделку. Обратите внимание на низкое качество полиграфии: размытые логотипы, нечеткий шрифт, орфографические ошибки в тексте, несоответствие цветов оригиналу. Штрих-коды могут не сканироваться или вести на несуществующие страницы, а защитные голограммы – отсутствовать, быть плохо наклеенными или легко отклеиваться.

Осмотрите сам датчик. Контрафактные изделия отличаются некачественными материалами: хрупкий пластик корпуса, мягкий или слишком легкий металл штока и корпуса клапана, резиновые уплотнители низкой эластичности. Обратите внимание на следы литья – грубые заусенцы, неровные швы, неопрятная обработка поверхностей. Качество сборки часто страдает: детали могут шататься, резьба – быть сорванной или идти туго.

Характерные отличия поддельного РХХ ВАЗ 2114

Для датчика холостого хода ВАЗ 2114 характерны специфические признаки контрафакта:

• Качество штока и иглы: Шток может иметь видимое биение при вращении, игла – быть тупой или неровной, с заусенцами.
• Пружина: Слишком слабая или, наоборот, чрезмерно жесткая пружина, не соответствующая характеристикам оригинала.
• Электрическая часть: Разъем может плохо фиксироваться, контакты внутри разъема – быть тусклыми, покрытыми дешевым сплавом (быстро окисляются), провода – слишком тонкими или короткими.
• Маркировка: Отсутствие маркировки на корпусе, нечеткая, нанесенная криво или нестандартным шрифтом маркировка. Номера деталей могут не соответствовать каталогам.
• Пломба: Оригинальные датчики часто имеют заводскую пломбу (например, краской или пластиком) на регулировочном винте. У подделки пломба может отсутствовать, быть легко снимаемой или выглядеть ненастоящей.

Сравнение ключевых признаков:

Признак	Оригинал / Качественный аналог	Контрафакт
Упаковка	Качественная печать, четкие логотипы, правильные штрих-коды, голограммы (если есть)	Размытая печать, ошибки в тексте, неработающие штрих-коды, отсутствие/подделка голограмм
Материалы	Прочный пластик, качественный металл, эластичные уплотнители	Хрупкий пластик, мягкий/легкий металл, жесткие или липкие уплотнители
Обработка	Чистая поверхность, отсутствие заусенцев, аккуратные швы	Заусенцы, неровные швы, следы грубой обработки
Сборка (РХХ)	Шток без биения, ровная игла, правильное усилие пружины, надежный разъем	Биение штока, кривая/тупая игла, слабая/жесткая пружина, разболтанный разъем
Маркировка	Четкая, нанесена ровно, соответствует каталогам	Отсутствует, нечеткая, кривая, неверный номер

Приобретайте запчасти у проверенных поставщиков, официальных дилеров или крупных, хорошо зарекомендовавших себя магазинов автозапчастей. Цена, значительно ниже средней рыночной, – самый первый, но не единственный тревожный сигнал.

Калибровка РХХ подключением аккумулятора после работ

Процедура калибровки регулятора холостого хода выполняется после замены или чистки датчика для синхронизации его положения с электронным блоком управления. Отсутствие калибровки приводит к плавающим оборотам двигателя или самопроизвольной остановке на холостом ходу.

Технология основана на сбросе адаптивных параметров ЭБУ путем обесточивания системы. Для правильной инициализации РХХ необходимо строго соблюдать последовательность действий с аккумуляторной батареей.

1. Заглушите двигатель и выньте ключ из замка зажигания
2. Снимите минусовую клемму с аккумулятора на 15-20 секунд
3. Надежно зафиксируйте клемму обратно на вывод АКБ
4. Не запуская мотор, включите зажигание на 10 секунд
5. Полностью выключите зажигание на 10 секунд
6. Запустите двигатель для автоматической калибровки

Контрольные признаки успешной калибровки:

• Стабилизация оборотов холостого хода в диапазоне 800-900 об/мин
• Отсутствие подергиваний или самопроизвольного изменения частоты вращения
• Нормальная реакция на включение энергоемких потребителей (печка, фары)

Критические ошибки при выполнении

Ошибка	Последствие	Решение
Короткое время снятия клеммы	Неполный сброс адаптации ЭБУ	Повторить цикл с выдержкой 20+ секунд
Запуск двигателя до калибровки	Сохранение неверных параметров РХХ	Полностью повторить процедуру
Слабый контакт клеммы АКБ	Сбои в подаче питания на ЭБУ	Очистить выводы и обеспечить плотный контакт

При сохранении проблем после калибровки проверьте целостность проводки к РХХ, состояние воздуховода и отсутствие подсоса воздуха во впускном тракте. Механические повреждения штока регулятора требуют замены датчика.

Первый запуск двигателя после замены: алгоритм действий

После установки нового датчика холостого хода (ДХХ) на ВАЗ 2114 необходимо выполнить процедуру инициализации. Это позволяет электронному блоку управления (ЭБУ) запомнить крайние положения штока регулятора.

Соблюдайте следующий порядок действий для первого запуска двигателя:

1. Убедитесь в надежности подключения разъёма ДХХ и отсутствии повреждений проводки.
2. Включите зажигание (поверните ключ в положение II) без запуска двигателя.
3. Выждите ровно 10 секунд для калибровки штока ЭБУ.
4. Полностью выключите зажигание на 10 секунд.
5. Повторно включите зажигание на 10 секунд (двигатель не запускайте).
6. Запустите двигатель и дайте поработать 5-7 минут на холостом ходу.

Контрольные параметры после запуска:

Стабильность оборотов	800-850 об/мин (±50 об/мин)
Вибрация двигателя	Отсутствует
Скачки оборотов	Допустимы первые 2 минуты

При плавающих оборотах после прогрева выполните адаптацию ДХХ через диагностический разъем OBD-II с помощью ПО типа "OpenDiag" или "VAZ-Adapt".

Проверка стабильности холостого хода на прогретом двигателе

Прогрейте двигатель до рабочей температуры (80-90°C), убедившись, что все энергопотребители (печка, фары, кондиционер) выключены. Зафиксируйте автомобиль стояночным тормозом и установите нейтральную передачу (или режим "Park" для АКПП).

Визуально отслеживайте поведение тахометра в течение 3-5 минут. Нормальные показатели для ВАЗ 2114 составляют 800±50 об/мин. Обращайте внимание на следующие отклонения:

Критерии оценки стабильности

• Плавающие обороты: Стрелка тахометра хаотично колеблется в диапазоне 500-1200 об/мин
• Завышенные обороты: Стабильные показатели выше 900 об/мин
• Заниженные обороты: Постоянное значение ниже 700 об/мин с вибрацией
• Самопроизвольные скачки: Резкие подъемы/падения на 200-300 об/мин без воздействия на педаль

Для точной диагностики используйте мультиметр в режиме вольтметра. Подключите щупы к контакту "А" (серый провод) и "B" (черный провод) датчика холостого хода при работающем двигателе. Нормальные значения напряжения:

Состояние	Напряжение
Исправная работа	5.5-6.5 В
Недостаточное питание	< 4.5 В
Обрыв цепи	0 В

При обнаружении нестабильности выполните последовательную проверку систем:

1. Осмотр воздуховода на трещины и подсос воздуха
2. Контроль герметичности впускного коллектора
3. Чистка дроссельной заслонки специальным средством
4. Проверка ДПДЗ и ДМРВ мультиметром

Контроль реакции системы на включение нагрузки

Проверка реакции двигателя на включение дополнительных потребителей энергии - критически важный этап диагностики ДХХ. При исправном датчике и корректных настройках ЭБУ система должна компенсировать возросшую нагрузку, поддерживая стабильные обороты холостого хода.

Для выполнения теста прогрейте двигатель до рабочей температуры (80-90°C), выключите все электроприборы. Зафиксируйте базовые обороты (750-800 об/мин). Последовательно включайте мощные потребители, наблюдая за поведением тахометра:

1. Ближний свет фар
2. Обогрев заднего стекла
3. Вентилятор печки на максимальную скорость
4. Кондиционер (при наличии)

Оценка результатов тестирования:

• Нормальная реакция: кратковременное падение оборотов (50-100 об/мин) с быстрым восстановлением до исходных значений
• Признаки неисправности ДХХ:
  • Затяжное снижение оборотов (более 3-5 секунд)
  • Значительное проседание (свыше 150-200 об/мин)
  • Неустойчивая работа вплоть до остановки двигателя
  • Рывки и вибрации при включении нагрузки

Типичные причины некорректной реакции на нагрузку:

Компонент	Характер неисправности
Датчик холостого хода	Загрязнение штока, износ направляющих, обрыв обмотки
ДПДЗ	Некорректное определение положения дросселя
ЭБУ	Ошибки адаптации, сбой программного обеспечения
Генератор	Просадка напряжения при включении нагрузки

При выявлении проблем выполните чистку клапана холостого хода специальным аэрозолем, проверьте целостность контактов и напряжение на разъеме. Если реакции на чистку нет - необходима замена датчика с последующей калибровкой. После замены повторите тест с включением нагрузки для подтверждения устранения неисправности.

Анализ динамики оборотов в процессе прогрева

При запуске холодного двигателя исправная система поддерживает повышенные обороты (1100–1300 об/мин) для стабилизации работы. В течение 3–5 минут, по мере нагрева силового агрегата, регулятор холостого хода (РХХ) плавно снижает частоту вращения коленвала до стандартных 750–800 об/мин. Отсутствие колебаний более ±50 об/мин на каждом этапе свидетельствует о корректной работе датчика и ЭБУ.

Неисправность РХХ или связанных компонентов проявляется характерными отклонениями: обороты "зависают" на отметке 1500+ об/мин даже после полного прогрева, наблюдаются резкие скачки (например, с 1000 до 600 об/мин с последующим подъёмом), либо двигатель глохнет при попытке снижения частоты вращения. Особенно критичны провалы ниже 500 об/мин на прогретом моторе.

Диагностика проблем по динамике прогрева

Основные причины аномалий:

• Загрязнение штока РХХ – вызывает подклинивание, приводящее к неконтролируемым скачкам оборотов
• Износ направляющей иглы – провоцирует хаотичные колебания частоты вращения (±100–200 об/мин)
• Некорректные показания ДПДЗ или ДМРВ – ЭБУ получает ошибочные данные о нагрузке, нарушая алгоритм прогрева
• Подсос неучтённого воздуха – обороты не снижаются ниже 1000 об/мин из-за дисбаланса топливно-воздушной смеси

Для верификации неисправности РХХ при прогреве рекомендуется:

1. Зафиксировать время стабилизации оборотов (норма: 3–5 минут при +20°C)
2. Оценить амплитуду колебаний (допустимо: единичные отклонения до 100 об/мин)
3. Проверить реакцию на кратковременное включение фар или печки (исправная система компенсирует нагрузку в течение 2–3 секунд)

Симптом	Вероятная причина	Проверка
Обороты не падают ниже 1500 об/мин	Залипание штока РХХ, подсос воздуха	Тест мультиметром (сопротивление 40–80 Ом)
Двигатель глохнет при сбросе газа	Зависание иглы в закрытом положении	Визуальный осмотр штока на загрязнения
Резкие скачки ±300 об/мин	Износ контактов РХХ, ошибки ДПДЗ	Анализ графиков в диагностическом ПО

Основные причины преждевременного выхода РХХ из строя

Регулятор холостого хода – чувствительный узел, стабильность которого зависит от нескольких критических факторов. Несоблюдение условий эксплуатации и внешние воздействия существенно сокращают его ресурс.

Основные риски связаны с качеством топливно-воздушной смеси, состоянием сопряженных систем и механическими повреждениями. Анализ типовых поломок выявляет закономерные причины отказов.

• Загрязнение штока и корпуса - накопление масляного нагара, пыли или топливных отложений нарушает подвижность конусной иглы. Приводит к заклиниванию механизма и потере калибровки.
• Износ направляющей втулки - естественное разрушение тефлонового покрытия штока из-за вибраций. Вызывает люфт иглы и неконтролируемое изменение сечения канала.
• Коррозия контактов - окисление разъёма или обрыв проводов цепи управления. Препятствует передаче корректных сигналов от ЭБУ.
• Проникновение влаги - попадание воды в колодку или корпус через повреждённые уплотнения. Вызывает короткое замыкание обмоток статора.
• Некорректная установка - монтаж без калибровки положения иглы, перетяжка крепёжных винтов. Создает механические напряжения и деформации.
• Неисправности смежных систем - подсос воздуха, негерметичность впуска, поломка ДПДЗ. Форсирует экстремальные режимы работы штока.

Профилактические меры для продления ресурса регулятора

Регулярная чистка дроссельного узла – критически важная процедура. Загрязнения в посадочном канале РХХ и на штоке клапана провоцируют заедание механизма и некорректную работу. Используйте специальные аэрозольные очистители карбюратора/дроссельных заслонок, избегая агрессивных растворителей, повреждающих тефлоновое покрытие штока.

Контролируйте состояние воздушного фильтра: его чрезмерное загрязнение увеличивает подсос пыли в дроссельный узел, ускоряя износ штока регулятора. Своевременно заменяйте фильтрующий элемент согласно регламенту техобслуживания (каждые 15-30 тыс. км в зависимости от условий эксплуатации).

Дополнительные рекомендации

• Проверяйте герметичность воздушного тракта после фильтра: неучтённый воздух изменяет параметры холостого хода.
• Избегайте частых коротких поездок без полного прогрева двигателя – конденсат ускоряет коррозию.
• Контролируйте состояние контактов разъёма РХХ – окисление нарушает управляющие сигналы ЭБУ.

Периодичность	Процедура
Каждые 30 000 км	Чистка дроссельного узла и канала РХХ
Каждые 15 000 км	Визуальная проверка контактов, герметичности патрубков
По регламенту ТО	Замена воздушного фильтра

1. При снятии/установке регулятора соблюдайте момент затяжки крепёжных винтов (указан в мануале).
2. После чистки или замены РХХ выполняйте адаптацию холостого хода (процедура зависит от года выпуска авто).
3. Используйте только качественное топливо – смолистые отложения закоксовывают шток.

Важность использования проверенного топлива для экономии РХХ

Некачественное топливо содержит примеси (смолы, серу, механические частицы), которые при сгорании образуют плотные отложения. Эти отложения оседают в байпасном канале дроссельного узла и на штоке регулятора холостого хода (РХХ), нарушая его подвижность и точность регулировки воздушного потока.

Загрязнение РХХ из-за низкосортного топлива провоцирует типичные неисправности: плавающие обороты, самопроизвольную остановку двигателя на холостом ходу, ошибку Р0505. Это ведет к внеплановым чисткам, калибровкам или замене датчика, увеличивая расходы на обслуживание.

Ключевые выгоды проверенного топлива:

• Защита от нагара: Моющие присадки в качественном бензине предотвращают коксование штока РХХ и каналов дросселя.
• Стабильность параметров: Отсутствие примесей обеспечивает точное дозирование воздуха, корректную работу шагового двигателя регулятора.
• Снижение затрат: Увеличивается ресурс РХХ, сокращаются расходы на диагностику, внеплановый ремонт и замену датчика.

Регулярная заправка на проверенных АЗС с топливом, соответствующим ГОСТ, минимизирует риски загрязнения топливной системы. Для дополнительной защиты используйте очистители дроссельных заслонок каждые 5-7 тыс. км пробега, особенно при эксплуатации в условиях повышенной запыленности.

Срок службы датчика холостого хода: факторы влияния

Средний ресурс датчика холостого хода (ДХХ) на ВАЗ 2114 составляет 80-120 тыс. км пробега, но на практике этот показатель сильно варьируется. Ключевой причиной преждевременного выхода из строя является механический износ конусной иглы и направляющей втулки, приводящий к заклиниванию штока или потере герметичности.

Электрические компоненты (обмотка статора, контакты разъема) более устойчивы, но критично зависят от качества напряжения бортовой сети. Постоянные скачки или падение напряжения ниже 11В ускоряют деградацию обмоток и нарушают калибровку шагового двигателя.

Основные факторы сокращения ресурса

Ключевые негативные воздействия:

• Загрязнение дроссельного узла – картерные газы и пыль образуют абразивный нагар на игле, увеличивая трение
• Вибрации двигателя – разрушение крепежных элементов и внутренних компонентов при ослаблении фиксации
• Низкое качество топлива – смолистые отложения от бензина закоксовывают шток

Эксплуатационные ошибки также сокращают срок службы:

1. Чистка корпуса агрессивными растворителями (ацетон, бензин)
2. Механическое воздействие на иглу при ручной регулировке
3. Отключение АКБ при работающем двигателе (скачок ЭДС)

Фактор	Влияние на ресурс	Профилактика
Перегрев ДВС	Деформация корпуса ДХХ	Контроль уровня антифриза
Короткое замыкание	Сгорание обмотки статора	Защита разъема от влаги
Коррозия контактов	Нарушение управляющих сигналов	Обработка WD-40

Важно: после замены ДХХ обязательна адаптация через диагностический сканер. Без процедуры "обучения" новый датчик проработает на 30-40% меньше положенного срока из-за неоптимального положения иглы.

Когда необходима комплексная диагностика дроссельного узла

Комплексная диагностика дроссельного узла становится критически необходимой при возникновении проблем с холостым ходом, которые не устраняются стандартными методами. Например, если после чистки или замены регулятора холостого хода (РХХ) двигатель продолжает работать нестабильно: обороты "плавают", глохнут на светофорах или самопроизвольно повышаются.

Особое внимание требуется при появлении косвенных симптомов, указывающих на системный сбой. К ним относятся резкие скачки мощности при разгоне, провалы педали газа, повышенный расход топлива или ошибки в электронной системе управления двигателем (ЭСУД), такие как P0122, P0123 или P2135, связанные с датчиками положения дроссельной заслонки (ДПДЗ).

Ключевые ситуации для углублённой проверки:

• Повторяющийся сбой РХХ – если новый датчик холостого хода выходит из строя в течение короткого срока.
• Наличие загрязнений – масляный налет или кокс внутри узла, нарушающий подвижность заслонки.
• Механический износ – люфты в оси дросселя, повреждение шестерён привода (для электронных версий).
• Несоответствие показаний ДПДЗ – напряжение сигнала вне диапазона 0.45-0.55В при закрытой заслонке.

Процедура диагностики включает:

1. Сканирование ЭБУ на наличие ошибок и анализ текущих параметров (например, угол открытия ДЗ, адаптации холостого хода).
2. Проверка цепей питания и сигнала ДПДЗ, РХХ мультиметром.
3. Механический осмотр узла: оценка состояния заслонки, каналов вентиляции картера, отсутствия заклинивания.
4. Контроль герметичности уплотнений и патрубков системы подачи воздуха.

Симптом	Вероятная причина	Метод проверки
Двигатель глохнет при резком сбросе газа	Залипание заслонки, неисправность ДПДЗ	Визуальный осмотр, замер напряжения ДПДЗ
Плавание оборотов после прогрева	Нарушение адаптаций ЭБУ, подсос воздуха	Сброс адаптаций, тест дымогенератором
Ошибка P2135 ("Несоответствие ДПДЗ")	Обрыв в цепи, износ резисторов датчика	Прозвонка проводов, замена ДПДЗ

Игнорирование комплексной диагностики при перечисленных признаках приводит к временному устранению симптомов. Например, калибровка дросселя без устранения подсоса воздуха даст кратковременный эффект, а неверные показания ДПДЗ спровоцируют перерасход топлива и ускоренный износ катализатора.

Список источников

При подготовке материалов о неисправностях датчика холостого хода ВАЗ 2114 использовались проверенные технические источники. Достоверная информация критична для точной диагностики и безопасного ремонта автомобильных систем.

Основой для статьи послужили специализированные издания и экспертные данные, отражающие типовые проблемы регулятора холостого хода, методы их устранения и особенности конструкции. Все рекомендации соответствуют спецификациям производителя.

• Официальное руководство по ремонту ВАЗ-2114 (издательство "Легион-Автодата")
• Технические бюллетени АвтоВАЗ по системе управления двигателем
• Специализированные автомобильные форумы: DRIVE2 и ВАЗ Клуб
• Экспертные видеоразборы на канале "Автоэлектрика ВАЗ"
• Монография "Системы впрыска топлива ВАЗ" (Волгин, 2018)
• Практическое руководство "Диагностика электронных систем автомобиля"
• Технические отчеты сервисных центров по статистике отказов РХХ
• Протоколы испытаний датчиков холостого хода в лаборатории "Автоприбор"

Видео: замена ДАТЧИК ХОЛОСТОГО ХОДА ВАЗ 2114


• Обновлённый Ram 1500 - 2013 модель пятого поколения

• Подушка двигателя Нивы - проверка, замена, увеличение срока службы

• Размер ремня генератора ВАЗ 2110 8 клапанов - как подобрать
