Неисправность стеклоподъемника Лада Калина - причины и ремонт
Статья обновлена: 18.08.2025
Отказ стеклоподъемника - распространенная проблема в автомобилях Lada Kalina, способная доставить серьезные неудобства. Причины неисправности могут быть как механическими, так и электрическими.
В статье рассмотрены типовые поломки: от перегоревшего предохранителя до износа зубьев редуктора. Каждая неисправность сопровождается конкретными симптомами и пошаговым алгоритмом устранения.
Диагностика работоспособности кнопок управления водительской двери
Проверку начинают со снятия декоративной накладки блока кнопок и отсоединения электрического разъема. Визуально оцените состояние контактов на предмет окисления, загрязнений или механических повреждений пластиковых элементов корпуса.
Используйте мультиметр для диагностики электрических параметров. Проверьте наличие питания +12V на центральном контакте разъема (обычно красный провод) при включенном зажигании. Минусовой щуп мультиметра должен контактировать с кузовом автомобиля.
Пошаговая методика проверки
- Тест массы: Включите режим прозвонки на мультиметре. Один щуп установите на контакт массы разъема (черный провод), второй – на неокрашенную металлическую часть кузова. Отсутствие сигнала указывает на обрыв «массы».
- Проверка кнопок: Переключите мультиметр в режим измерения сопротивления (200 Ом). Подключите щупы к контактам конкретной кнопки:
- При отпущенной кнопке сопротивление должно быть бесконечным (OL)
- При нажатии – менее 1 Ома (короткое замыкание)
- Диагностика подсветки: Подайте +12V на контакт подсветки (синий/желтый провод) при включенной фаре. Лампочка должна загореться.
| Тип неисправности | Признаки | Способ подтверждения |
|---|---|---|
| Окисление контактов | Прерывистая работа кнопок | Зачистка контактов ластиком или спиртом |
| Обрыв дорожек | Полный отказ одной кнопки | Прозвонка токоведущих путей на плате |
| Износ механизма | Кнопка не фиксируется | Визуальный осмотр толкателя |
Тестирование переключателей на пассажирских дверях Лада Калина
Проверку переключателя стеклоподъемника на пассажирской двери начинают с демонтажа обшивки двери для доступа к механизму. Отсоедините разъем питания от переключателя, предварительно сняв минусовую клемму с аккумулятора для безопасности.
Понадобится мультиметр в режиме прозвонки или измерения сопротивления. Подготовьте контрольную лампу на 12В или отрезки проводов для подачи напряжения вручную при необходимости дополнительной проверки цепи.
Методика проверки
Проверка мультиметром:
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Подсоедините щупы к контактам переключателя при нажатой кнопке подъема/опускания.
- Исправный переключатель покажет сопротивление близкое к 0 Ом.
- При отпущенной кнопке сопротивление должно быть бесконечным (обрыв).
Проверка подачей напряжения:
- Снимите фишку с разъема моторчика стеклоподъемника
- Подайте +12В с АКБ на контакт "Вверх" моторчика, а "-" на массу – стекло должно подниматься
- Подайте "+" на контакт "Вниз" – стекло должно опускаться
- Если мотор срабатывает, а от штатного переключателя нет – неисправность в проводке или самом переключателе
| Тип неисправности | Признаки | Решение |
|---|---|---|
| Окисление контактов | Прерывистая работа, необходимость многократного нажатия | Зачистка контактов, обработка WD-40 |
| Обрыв дорожек | Полное отсутствие реакции на нажатие | Замена переключателя |
| Залипание кнопки | Стекло движется самопроизвольно | Разборка и чистка механизма |
Важно: Обязательно проверьте состояние проводки в гофре между кузовом и дверью – перелом жил в этом месте частая причина неисправности. Прозвоните провода от разъема переключателя до блока управления стеклоподъемниками.
Проверка подачи напряжения на мотор стеклоподъемника
Отсутствие питания на электродвигателе – частая причина неработоспособности стеклоподъемника. Для диагностики потребуется мультиметр или контрольная лампа на 12 В, а также доступ к разъёму мотора после снятия дверной обшивки.
Перед проверкой убедитесь в исправности предохранителя F5 (15 А) в монтажном блоке салона и реле стеклоподъемников. Зажигание должно быть включено, а клеммы АКБ надёжно закреплены.
Алгоритм проверки напряжения
- Снимите разъём с мотора стеклоподъемника, отогнув фиксатор.
- Определите назначение контактов:
- Постоянный «+»: красный провод (питание от реле)
- Управляющие сигналы: синий (подъём) и зелёный (спуск)
- «Масса»: чёрный провод
- Подключите щуп мультиметра (режим DC 20V) к чёрному проводу (масса).
- Вторым щупом коснитесь красного провода. При исправной цепи должно быть 12 В.
- Попросите помощника нажать кнопку подъёма стекла. Проверьте напряжение между массой и синим проводом (должно быть 12 В).
- Повторите замер для зелёного провода при нажатии кнопки спуска.
Интерпретация результатов: Если на красном проводе отсутствует 12 В – проблема в цепи питания. При наличии напряжения на красном проводе, но отсутствии сигнала на синем/зелёном при нажатии кнопки – неисправен блок управления, кнопка или проводка. Если питание подаётся, но мотор не работает – неисправен электродвигатель.
Восстановление контактов в дверном жгуте проводов
Повреждение проводки в дверном жгуте – частая причина отказа стеклоподъемников на Lada Kalina. Контакты перетираются при постоянном открывании/закрывании двери, особенно в районе гофрочехла между кузовом и дверью. Окисление и обрыв жил нарушают подачу питания на электродвигатель.
Для диагностики снимите обшивку двери и разъедините колодки жгута. Проверьте мультиметром целостность проводов, идущих к кнопке управления и мотору стеклоподъемника (обычно силовые – толстые желтый и синий). Осмотрите изоляцию на предмет перегибов и потертостей.
Этапы восстановления контактов
Необходимые материалы:
- Автомобильные провода сечением 1.5-2.5 мм²
- Термоусадочные трубки или изолента
- Обжимные клеммы (типа "мама")
- Кримпер, нож, фен
Порядок работ:
- Снимите дверную карту и защитную пленку, отсоедините жгут от двери и кузова.
- Разрежьте гофру, аккуратно размотайте изоленту жгута для доступа к проводам.
- Обнаружьте поврежденные жилы (обрыв, потертости, зеленый налет окисла).
- Вырежьте проблемный участок. Зачистите концы целых проводов на 8-10 мм.
- Возьмите новый провод аналогичного цвета и сечения. Соедините с обеих сторон через клеммы или пайку.
- Наденьте термоусадку на место ремонта и прогрейте феном. При отсутствии – плотно обмотайте изолентой.
- Аккуратно соберите жгут, зафиксируйте изолентой. Пропустите через гофру.
- Проверьте работу стеклоподъемника до установки обшивки.
Важно: При замене нескольких проводов маркируйте их во избежание путаницы в схемах. Если повреждения масштабные (более 40% жил), целесообразна замена всего жгута целиком. После ремонта закрепите жгут пластиковыми хомутами без натяжения.
Прозвонка электродвигателя стеклоподъемника мультиметром
Перед проверкой снимите дверную обшивку и отключите разъем питания двигателя. Установите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом. Подготовьте щупы: черный в гнездо COM, красный в VΩmA.
Идентифицируйте силовые контакты двигателя (обычно два самых толстых провода). Остальные провода относятся к датчику положения или обогреву зеркала. Обесточьте цепь, отсоединив клемму АКБ.
Последовательность проверки
Проверка на обрыв обмотки:
- Приложите щупы к силовым контактам двигателя
- Нормальное сопротивление: 1.0-3.0 Ом
- Показание "OL" или "1" означает обрыв обмотки
Проверка на замыкание на корпус:
- Один щуп зафиксируйте на металлическом корпусе двигателя
- Вторым щупом поочередно касайтесь силовых контактов
- Корректное значение: "OL" или "1"
- Любое числовое значение указывает на пробой изоляции
Проверка межвиткового замыкания:
- Измерьте сопротивление между контактами повторно
- Сравните показания с рабочим двигателем противоположной двери
- Отклонение более 30% указывает на межвитковое замыкание
| Тип неисправности | Показания мультиметра | Рекомендуемое действие |
| Обрыв обмотки | OL / ∞ | Замена двигателя |
| Замыкание на корпус | 0.1-500 Ом | Замена двигателя |
| Межвитковое замыкание | Сильное отклонение от нормы | Замена двигателя |
При нормальных показаниях мультиметра проблема не в двигателе. Проверьте питание 12В на разъеме при нажатии кнопки, целостность проводов в гофре между дверью и кузовом, исправность блока управления стеклоподъемниками.
Перед установкой нового двигателя очистите направляющие стекла и смажьте механизм. Убедитесь в свободном ходе стекла без перекосов. Чрезмерное усилие движения может привести к повторной поломке электромотора.
Замена перегоревшего мотора стеклоподъемника
После подтверждения неисправности электродвигателя (отсутствие реакции на кнопку при проверке питания и массы) требуется демонтаж старого узла и установка нового. Работы проводятся после снятия дверной карты и фиксации стекла в верхнем положении.
Подготовьте новый мотор в сборе с редуктором, крестовую и плоскую отвертки, торцевую головку на 10, съемник стопорных клипс и ветошь. Отключите минусовую клемму АКБ перед началом работ для исключения короткого замыкания.
Последовательность замены
- Снимите пластиковую заглушку с моторного узла на внутренней части двери.
- Отсоедините разъем питания, нажав на фиксатор колодки.
- Выкрутите три болта крепления мотора головкой на 10.
- Извлеките электродвигатель вместе с редуктором через технологическое окно.
- Сравните посадочные места и тип разъема нового мотора со старым.
- Установите новый агрегат, совместив шестерни с механизмом подъемника.
- Затяните крепежные болты с усилием 8-10 Н·м (не допуская перекоса).
Критические нюансы:
- Фиксируйте стекло скотчем к верхнему уплотнителю перед демонтажем
- Проверьте состояние зубьев шестерен редуктора при установке
- Не допускайте попадания смазки на контакты разъема
| Типовая ошибка | Последствие | Профилактика |
|---|---|---|
| Перетяжка крепежных болтов | Деформация корпуса, заклинивание | Использование динамометрического ключа |
| Попадание влаги в разъем | Коррозия контактов, повторная поломка | Обработка диэлектрической смазкой |
После установки подключите АКБ, выполните калибровку стекла: полностью поднимите и опустите стеклоподъемник с удержанием кнопки 3 секунды в крайних положениях. Проверьте плавность хода и отсутствие перекосов при движении стекла.
Восстановление контакта в разъемах дверных модулей
Основной причиной отказа стеклоподъемника на Калине часто становятся окисленные или ослабленные контакты в разъемах дверных модулей. Особенно уязвимы соединения между кузовом и дверью, где провода постоянно изгибаются при открывании. Проблема проявляется как полный отказ регулятора, хаотичное движение стекла или срабатывание только в одном направлении.
Для диагностики снимите обшивку двери и отсоедините разъемы модуля стеклоподъемника (обычно белого цвета) и центрального замка. Внимательно осмотрите штекеры на обоих частях соединения – кузовной и дверной. Ищите следы зеленоватого или белого налета (окислы), загрязнения, погнутые контакты или признаки перегрева (пожелтевший пластик).
Порядок восстановления контактов
- Обесточьте автомобиль: снимите клемму "-" с АКБ.
- Разъедините коннекторы: нажмите на фиксатор и аккуратно рассоедините колодки.
- Очистите контакты:
- Вариант 1: Специальным очистителем электронных контактов (WD-40 Specialist Electrical Contact Cleaner, Liqui Moly Kontakt Reiniger). Распылите на штырьки/гнезда, просушите сжатым воздухом.
- Вариант 2: Ластиком (стирательной резинкой). Аккуратно потрите контактные площадки.
- Вариант 3: Мягкой щеткой (зубочисткой) со спиртом. Избегайте абразивов!
- Поправьте фиксаторы: подогните усики-"усики" на металлических клеммах разъема для плотного прилегания (используйте тонкую отвертку или иглу).
- Нанесите защиту: смажьте контакты токопроводящей смазкой (например, Liqui Moly Electronic-Spray) для предотвращения окисления.
- Соберите и проверьте: надежно соедините разъемы до щелчка фиксатора, подключите АКБ, протестируйте работу стеклоподъемника.
Если проблема сохраняется после чистки, проверьте целостность проводов в гофре между дверью и кузовом. Частые перегибы приводят к обрыву жил. Для надежности после восстановления обработайте разъемы герметиком (кроме контактных групп!) или наденьте термоусадку для защиты от влаги.
Устранение закисления клемм аккумуляторной батареи
Закисление клемм аккумулятора приводит к ухудшению контакта и падению напряжения в бортовой сети, что может спровоцировать отказ стеклоподъемников из-за недостаточного питания электродвигателей. Окислы проявляются как белый или зеленоватый рыхлый налет на контактных поверхностях.
Для восстановления работоспособности цепи необходимо полностью очистить клеммы АКБ и токовыводы от следов коррозии. Последовательность действий:
- Отсоедините клеммы: Сначала снимите «минусовую» клемму (чтобы исключить короткое замыкание), затем «плюсовую».
- Очистите контакты:
- Механически: Используйте металлическую щетку, наждачную бумагу (зернистость 240-400) или специальный ершик для клемм.
- Химически: Нанесите на окислы раствор пищевой соды (1 ст. ложка на 200 мл воды) или специализированный очиститель-антиоксидант. Выдержите 2-3 минуты, смойте водой и просушите.
- Зачистите поверхности: Добейтесь чистого металлического блеска на клеммах и выводах батареи.
- Обработайте защитой: Нанесите тонкий слой технического вазелина, солидола или специальной токопроводящей смазки (антиоксидантной пасты) на подсоединенные клеммы.
- Подключите АКБ: Сначала надежно затяните «плюсовую» клемму, затем «минусовую».
Важно: После процедуры проверьте напряжение на клеммах АКБ при работающем двигателе (норма: 13.6–14.5 В) и протестируйте работу стеклоподъемников. Регулярный осмотр клемм предотвратит повторное закисление.
Диагностика блока управления стеклоподъемниками LADA Kalina
Проверка блока управления (БУ) стеклоподъемниками начинается с визуального осмотра и тестирования питания. Снимите обшивку водительской двери для доступа к блоку. Ищите явные повреждения: следы коррозии, оплавление пластика, характерный запах гари или деформацию корпуса. Убедитесь в надежности подключения разъемов – плохой контакт частая причина сбоев.
Проверьте питание мультиметром. На контакте 1 (розовый провод) должно быть +12В при включенном зажигании. Контакт 8 (черный провод) – это "масса". Отсутствие напряжения указывает на проблемы с предохранителем F7 (20А) в монтажном блоке салона или обрыв цепи. Отсутствие "массы" требует проверки целостности черного провода до кузова.
Проверка функционала и сигналов
При исправном питании протестируйте реакцию блока на команды. Подключите мультиметр к контактам управления моторами (обычно пары 2-3, 4-5, 6-7 разъема). При нажатии кнопки "вверх" на соответствующем выводе должно появиться +12В, при нажатии "вниз" – напряжение сменится на другой провод пары. Отсутствие реакции свидетельствует о неисправности БУ.
Исключите проблемы с кнопками и моторами:
- Кнопки: Прозвоните мультиметром контакты кнопок. При нажатии сопротивление должно падать до нуля.
- Моторы: Отсоедините разъем мотора. Подайте +12В напрямую на его контакты (поменяв полярность для проверки подъема/опускания). Исправный мотор начнет вращаться.
Если кнопки, моторы и питание в норме, а БУ не выдает управляющие сигналы – блок неисправен. Дополнительные признаки неисправности БУ:
- Одновременный отказ всех стеклоподъемников
- Срабатывание только в одном направлении (только вверх или только вниз)
- Самопроизвольное движение стекол
- Необходимость многократных нажатий для срабатывания
После замены блока выполните инициализацию:
- Включите зажигание
- Поднимите кнопку стеклоподъемника вверх и удерживайте 3-5 секунд после полного закрытия
- Опустите кнопку вниз и удерживайте 3-5 секунд после полного открытия
- Повторите для каждого окна
Анализ состояния подводящих проводов к двигателю подъемника
Проверка целостности и качества соединений подводящих проводов – критически важный этап диагностики неработающего стеклоподъемника на Калине. Обрыв проводки или нарушение контакта в цепи питания электродвигателя – распространенная причина отказа системы. Внимание следует уделить участкам от моторного модуля в двери до жгута, проходящего в стойке кузова.
Начните с визуального осмотра проводов в районе гофры между кузовом и дверью – это зона повышенного риска из-за постоянного перегиба при открывании/закрывании. Ищите явные признаки повреждения: перетертости изоляции, надрезы, оплавления, следы окисления или коррозии на клеммах. Особенно тщательно проверьте места ввода проводов в дверь и в моторный отсек.
Диагностика и устранение проблем с проводкой
Необходимые действия:
- Отсоедините клеммы АКБ перед любыми работами с электропроводкой для безопасности.
- Снимите обшивку двери для доступа к мотору стеклоподъемника и его разъемам.
- Проверьте разъемы:
- Осмотрите фишку подключения к самому электродвигателю на предмет окисления, подгорания или неплотной посадки контактов.
- Проверьте разъемы в стойке кузова (обычно со стороны водителя – под панелью предохранителей, со стороны пассажира – за боковой обшивкой).
Прозвонка цепи мультиметром:
- Переведите мультиметр в режим измерения сопротивления (Ом).
- Проверьте целостность каждого провода в жгуте, идущем к мотору, от разъема в двери до разъема в стойке/панели предохранителей. Нулевое или очень низкое сопротивление указывает на целостность, бесконечное – на обрыв.
- Проверьте отсутствие короткого замыкания между проводами жгута.
Возможные неисправности и решения:
| Неисправность | Признаки | Решение |
|---|---|---|
| Обрыв провода | Отсутствие напряжения на клеммах мотора, бесконечное сопротивление при прозвонке | Замена поврежденного провода или всего участка жгута. Обязательная изоляция соединений термоусадкой. |
| Перетертая изоляция / КЗ | Срабатывание предохранителя F5 (20A), оплавление изоляции, запах гари | Замена поврежденного участка провода, восстановление изоляции, устранение причины перетирания (укладка в гофр, фиксация жгута). |
| Окисление/подгар контактов | Плохой контакт, нагрев разъема, нестабильная работа подъемника | Очистка контактов разъема специальным средством, замена неисправных клемм в фишке или всей контактной группы. |
| Нарушение изоляции (без КЗ) | Видимые повреждения изоляции, риск КЗ или обрыва | Восстановление изоляции (изолента, термоусадка) или замена провода. |
После ремонта проводки тщательно зафиксируйте жгут в гофре и внутри двери, избегая натяжения и контакта с подвижными элементами. Подключите АКБ и проверьте работу стеклоподъемника во всех режимах. Если проблема сохраняется, переходите к диагностике электродвигателя, выключателя или блока управления.
Удаление влаги из дверной полости после сильного дождя
Скопление воды в дверной полости после ливня – распространённая причина отказа стеклоподъёмника на Калине. Влага вызывает окисление контактов, коррозию моторчика или замыкание электропроводки. Без своевременного удаления жидкости проблема будет повторяться даже после ремонта механизма.
Основной путь для вывода воды – дренажные отверстия в нижней части двери. Они часто забиваются грязью, пылью или уплотнительной смазкой, блокируя естественный сток. Регулярная проверка и очистка этих каналов обязательна для предотвращения застоя влаги.
Порядок удаления влаги
- Откройте дверь и найдите дренажные отверстия (обычно 2-3 шт.) под резиновым уплотнителем внизу торцевой части.
- Прочистите отверстия тонкой проволокой или пластиковым жгутом. Не используйте острые предметы, чтобы не повредить гидроизоляционную мембрану.
- Наклоните дверь, приоткрыв стекло на 5-7 см, затем резко покачайте её вперед-назад для вытекания остатков воды.
- Просушите полость компрессором через технологические отверстия или оставьте дверь открытой на 2-3 часа в сухом помещении.
Важно: После процедуры проверьте целостность гидроизоляционного слоя под обшивкой двери. Порванная мембрана – главный источник протечек. При её повреждении замените материал и загерметизируйте стыки.
Регулировка положения стекла в направляющих рейках
При неправильной установке стекла или износе направляющих возникают перекосы, приводящие к заклиниванию и посторонним шумам. Регулировка восстановит правильную геометрию движения, устранив трение об уплотнители и элементы двери.

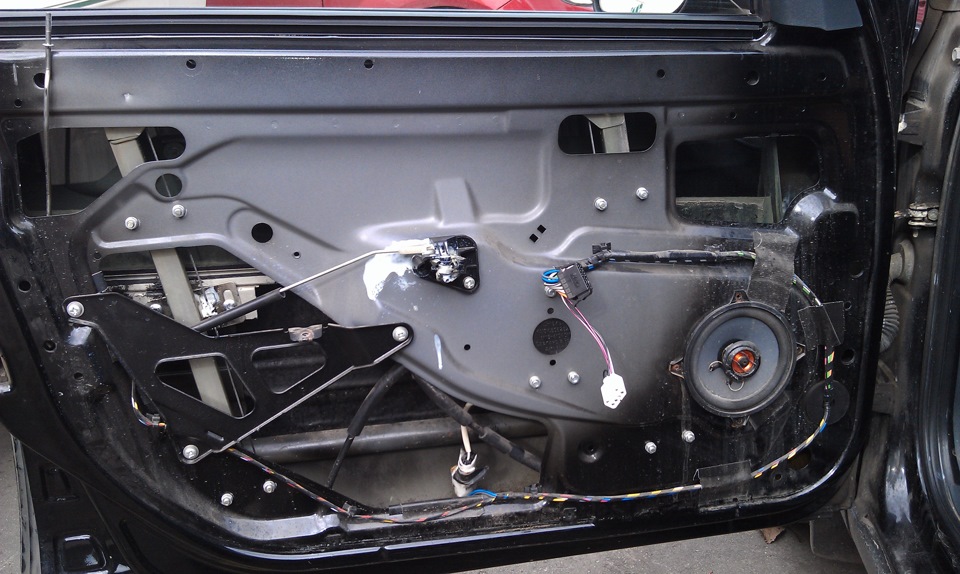

Для работы потребуется снять дверную карту и гидроизоляционную мембрану, обеспечив доступ к механизму. Подготовьте крестовую отвертку, торцевые ключи на 10 мм, пластиковый монтажный инструмент и силиконовую смазку.
Пошаговая процедура регулировки
- Полностью опустите стекло, открутите крепежные болты направляющих реек (обычно 2-3 шт. с каждой стороны)
- Приподнимите стекло руками на 10-15 см, освободив его от фиксаторов механизма подъема
- Ключевой этап: Смещайте направляющие в вертикальной плоскости, добиваясь параллельности стекла уплотнителю двери с зазором 3-5 мм
- Проверьте свободный ход: стекло должно перемещаться рукой без усилий по всей высоте
- Зафиксируйте направляющие, затягивая болты крест-накрест с моментом 8-10 Н·м
- Нанесите силиконовую смазку на контактные поверхности реек и боковые кромки стекла
Контрольные параметры после регулировки:
| Зазор между стеклом и передним уплотнителем | 4±1 мм |
| Зазор между стеклом и задним уплотнителем | 3±1 мм |
| Усилие при ручном перемещении | не более 5 кг |
При несоответствии параметров повторите пункты 3-6. Важно: регулировку передних и задних направляющих выполняйте синхронно, иначе возникнет напряженность конструкции. После сборки проверьте герметичность примыкания стекла в верхнем положении, пролив дверь водой.
Замена изношенных пластиковых роликов механизма
Изношенные ролики стеклоподъемника – частая причина заедания или блокировки стекла. Со временем пластик деформируется, трескается или рассыпается, препятствуя перемещению каретки по направляющей. Характерные признаки: скрежет при работе, перекос стекла, необходимость прилагать усилие при подъеме.
Для замены потребуется снять дверную карту и влагозащитную мембрану, чтобы получить доступ к механизму. Обязательно отключите клемму АКБ перед началом работ. Демонтируйте стекло, зафиксировав его скотчем на середине двери после откручивания крепежных болтов каретки.
Процедура замены роликов
После снятия стекла выполните следующие действия:
- Отсоедините электроразъем стеклоподъемника и снимите мотор в сборе (3 болта крепления).
- Извлеките механизм из полости двери, освободив направляющие от штатных креплений.
- Расположите механизм на чистой поверхности. Осмотрите каретку: старые ролики обычно имеют сколы или люфт.
- Выбейте ось крепления ролика через технологическое отверстие в каретке с помощью пробойника.
- Установите новые ролики (оригинальные: 1118-9402100 или аналоги). Смажьте оси литолом перед запрессовкой.
- Соберите узел в обратной последовательности. Проверьте плавность хода каретки до монтажа в дверь.
Важные нюансы: При сборке тщательно очистите направляющие от грязи и нанесите консистентную смазку. Убедитесь в правильной укладке тросиков – перехлест вызовет заклинивание. После подключения АКБ выполните калибровку стекла: поднимите его до упора, удерживая кнопку 3 секунды.
| Типовая неисправность роликов | Последствия |
| Раскол пластика | Заклинивание каретки в одном положении |
| Стирание боковых граней | Перекос стекла, скрежет |
| Разрушение посадочного гнезда | Выпадение ролика, заклинивание механизма |
Используйте только термостойкие ролики – обычный пластик быстро деформируется от нагрева в дверном пространстве. Если после замены слышен посторонний шум, проверьте соосность направляющих и целостность пластиковых салазок стекла.
Устранение перекоса стекла при движении вниз
Перекос стекла при опускании возникает из-за нарушения геометрии движения в направляющих. Основные причины включают смещение крепежных элементов, деформацию кронштейнов стекла или износ пластиковых роликов.
Проблема усугубляется при попадании грязи в рельсы или ослаблении фиксации механизма. Требуется немедленное вмешательство, чтобы предотвратить заклинивание или повреждение стекла.
Алгоритм устранения перекоса
Необходимые инструменты: крестообразная отвертка, ключи на 10 и 13, силиконовая смазка, монтажная лопатка.
- Демонтаж дверной карты:
- Снимите пластиковые заглушки и выкрутите саморезы по периметру двери
- Отсоедините ручку открывания и динамик (при наличии)
- Подденьте монтажной лопаткой клипсы крепления обшивки
- Диагностика и регулировка:
- Проверьте затяжку болтов крепления стеклоподъемника (ключ 13)
- Осмотрите кронштейны стекла на предмет деформации
- Проконтролируйте положение роликов в направляющих рельсах
- Корректировка положения стекла:
- Ослабьте болты крепления кронштейнов стекла (ключ 10)
- Переместите стекло вручную в правильное положение
- Плавно опустите стекло до конца, проверяя параллельность движения
- Зафиксируйте кронштейны в правильном положении
- Обслуживание направляющих:
- Очистите рельсы от грязи и старой смазки
- Нанесите тонкий слой силиконовой смазки
- Замените треснувшие или изношенные ролики
Контрольный тест: после сборки проведите 5-10 полных циклов подъема/опускания. При движении вниз стекло должно опускаться равномерно без перекосов и посторонних шумов. Если проблема сохраняется – проверьте целостность подъемного механизма.
Смазка направляющих стеклоподъемника силиконовым спреем
Загрязнение и высыхание смазки в направляющих стеклоподъемника – частая причина заедания или полной остановки движения стекла. Силиконовый спрей оптимален для обработки этих узлов благодаря нейтральности к резиновым уплотнителям, водоотталкивающим свойствам и способности не притягивать пыль.
Перед нанесением состава необходимо очистить доступ к направляющим, сняв дверную карту. Механизм тщательно протирается сухой ветошью для удаления старой засохшей смазки, песка и грязи. Особое внимание уделяется зонам контакта роликов и ползунков с направляющими.
Технология обработки
- Встряхните баллон с силиконовым спреем 5-7 секунд.
- Нанесите состав тонким слоем на внутренние поверхности направляющих через штатные технологические отверстия.
- Обработайте боковые пазы, по которым движется стекло, на всю длину хода.
- Протрите излишки спрея чистой тряпкой для предотвращения потеков.
После смазки выполните проверку: 10-15 циклов полного подъема/опускания стекла для равномерного распределения состава. Движение должно стать плавным, без скрипов и рывков. При сохранении проблем – диагностируйте механический износ деталей.
Важно: Избегайте попадания спрея на электропроводку и контакты регулятора. При случайном загрязнении – немедленно протрите элементы сухой салфеткой. Повторяйте обработку каждые 15-20 тыс. км пробега для профилактики заклинивания.
Ликвидация забоин на металлических направляющих
Забоины на направляющих стеклоподъемника образуются от ударов или коррозии, создавая препятствия для роликов стекла. Это провоцирует заклинивание, перекос или самопроизвольное опускание стекла при движении.
Устранение требует механического выравнивания поврежденных зон и восстановления гладкой поверхности. Работы выполняют без снятия механизма, если доступ достаточен, либо демонтируют дверную обшивку для полноценного доступа.
Последовательность работ:
- Очистка направляющей: удалите грязь, старую смазку и рыхлую ржавчину металлической щеткой.
- Визуальный контроль: отметьте мелом все вмятины, заусенцы и участки коррозии.
- Правка забоин:
- Небольшие вмятины аккуратно выправляйте деревянным бруском и резиновой киянкой.
- Глубокие повреждения обработайте напильником или бормашиной со шлифнасадкой.
- Шлифовка: обработайте всю рабочую поверхность направляющей мелкозернистой наждачной бумагой (Р400-Р600) до устранения шероховатостей.
- Защита металла:
- Обезжирьте направляющую уайт-спиритом.
- Нанесите антикоррозийный состав на очищенные участки.
- После высыхания обильно смажьте канавку графитовой смазкой или специальным составом для стеклоподъемников.
Проверьте плавность хода стекла ручным перемещением до установки обшивки. Убедитесь в отсутствии заеданий и посторонних шумов при работе электропривода.
Проверка состояния зубьев пластиковой шестерни привода
Для доступа к шестерне демонтируйте стеклоподъемник с двери, предварительно отсоединив разъем электродвигателя и открутив крепежные болты корпуса механизма. Аккуратно снимите защитную крышку редуктора, фиксируемую пластиковыми защелками или винтами, избегая их повреждения.
После разборки извлеките шестерню из корпуса редуктора, запомнив положение установки. Тщательно очистите деталь от старой смазки и металлической стружки с помощью ветоши и щетки для точной оценки износа.
Анализ повреждений
- Стертые зубья: Проверьте равномерность высоты профиля. Скругленные кромки или укороченные зубья указывают на критический износ.
- Сколы и трещины: Осмотрите основания зубьев и ступицу на наличие сломанных фрагментов или радиальных разрывов.
- Деформация венца: Убедитесь в отсутствии искривлений плоскости зубчатого колеса, вызывающих перекос при зацеплении.
| Состояние шестерни | Решение |
| Износ 1-2 зубьев | Замена обязательна (даже при минимальных повреждениях) |
| Металлическая стружка в смазке | Проверка сопрягаемой металлической шестерни двигателя |
| Деформация посадочного отверстия | Утилизация детали |
- При замене устанавливайте только оригинальную шестерню (артикул 11180-3702980-00) – неоригинальные аналоги часто имеют несоответствующую твердость пластика.
- Нанесите консистентную смазку ШРУС-4 на зубья обеих шестерен перед сборкой.
- Выполните ручное проворачивание привода после монтажа для проверки плавности хода до установки в дверь.
Замена поврежденного тросикового привода подъемника
Тросиковый механизм подвержен износу и обрывам из-за постоянных нагрузок при подъеме/опускании стекла. Повреждение троса блокирует движение направляющих, требуя полной замены узла. Работы выполняются после диагностики и исключения проблем с электромотором или проводкой.
Замена требует аккуратности при обращении с крепежом и стеклом. Необходимо использовать оригинальные запчасти или качественные аналоги, так как несоответствие геометрии приведет к перекосу и ускоренному износу. Перед началом отключите минусовую клемму АКБ.
Порядок замены
Необходимые инструменты:
- Набор Torx (T20, T30)
- Крестовая отвертка
- Плоскогубцы
- Монтажная лопатка
- Новый приводной механизм в сборе
- Демонтаж дверной карты:
- Снимите подлокотник, ручку и декоративные заглушки
- Открутите саморезы по периметру карты
- Аккуратно отсоедините клипсы монтажной лопаткой
- Работа с гидроизоляцией:
Отогните гидроизоляционный слой, оставив верхний край приклеенным. Закрепите материал малярным скотчем на металле двери для доступа к механизму.
- Демонтаж стекла:
Опустите стекло до середины, зафиксируйте струбциной. Открутите два болта крепления стекла к ползункам. Поднимите стекло вверх, зафиксируйте скотчем к дверному проему.
- Замена привода:
- Отсоедините колодку питания электромотора
- Выкрутите 3 болта крепления мотора к корпусу механизма
- Извлеките старый механизм через технологическое окно
- Установите новый узел, совместив отверстия креплений
- Сборка:
Повторите действия в обратном порядке. Перед фиксацией стекла убедитесь, что тросы не перекручены и ход ползунков плавный. После подключения АКБ выполните калибровку: полностью поднимите и опустите стекло 3 раза.
Критические ошибки:
| Перекос стекла | Неправильная фиксация при сборке |
| Самопроизвольное опускание | Недостаточное натяжение тросов |
| Хруст при работе | Попадание грязи в направляющие |
Восстановление крепления моторного блока к двери
Ослабление или повреждение крепежных точек моторного блока стеклоподъемника на внутренней панели двери – частая причина неисправности. Вибрации, коррозия или неаккуратный ремонт могут привести к срыву резьбы в металле двери или поломке самих крепежных ушек блока. Это вызывает люфт мотора, перекос механизма и его заклинивание.
Первым делом снимите обшивку двери и моторный блок. Тщательно очистите места крепления от грязи и старой мастики. Визуально и с помощью инструмента проверьте целостность резьбовых отверстий в металле двери и состояние монтажных лап (ушков) на корпусе мотора. Поврежденные ушки часто можно аккуратно подварить.
Методы восстановления крепления
Выбор способа зависит от характера повреждения:
- Сорванная резьба в отверстии двери:
- Просверлите отверстие на размер больше.
- Нарежьте новую резьбу под ремонтный винт большего диаметра (если позволяет толщина металла).
- Используйте резьбовую вставку (футорку, "спиральку" Helicoil): просверлите отверстие под ее внешний диаметр, нарежьте резьбу спецметчиком, запрессуйте вставку.
- Проржавевшее или деформированное отверстие:
- Аккуратно вырежьте поврежденный участок.
- Приварите заплату из металла аналогичной толщины.
- Просверлите в заплате новые отверстия в нужных местах.
- Обработайте антикором и загерметизируйте стыки.
- Сломанное крепежное ушко на моторном блоке:
- Зачистите место излома на корпусе мотора до металла.
- Аккуратно наварите новую металлическую пластину-косынку с отверстием под болт.
- Убедитесь, что пластина не мешает движению шестерни и других элементов механизма.
После ремонта прикрепите моторный блок к двери строго в штатное положение, используя болты с подходящими шайбами (при необходимости). Убедитесь в отсутствии люфта. Перед установкой обшивки проверьте работу стеклоподъемника на всех режимах несколько раз.
Удаление посторонних предметов из механизма подъемника
Посторонние предметы (мелкий мусор, осколки стекла, обломки пластиковых направляющих) часто блокируют движение стекла или нарушают работу шестеренчатого механизма. Особенно актуально для задних дверей Калины, где щели в уплотнителях пропускают песок и грязь.
Обнаружение проблемы требует демонтажа дверной карты и визуального осмотра полости двери. Характерные признаки – заклинивание стекла на определенном участке, скрежет или полная блокировка при попытке подъема/опускания.
Последовательность удаления
- Отключите клемму АКБ для предотвращения короткого замыкания
- Снимите дверную обшивку, отсоединив разъемы динамика и подсветки
- Удалите влагозащитную пленку (аккуратно, для последующей герметизации)
- Вручную переместите стекло в нижнее положение
- Осмотрите зоны:
- Пазы направляющих рельсов
- Пространство под стеклом
- Полость редуктора и тросов
| Тип предмета | Инструмент для удаления |
|---|---|
| Крупные фрагменты | Пинцет или узкие плоскогубцы |
| Песок/пыль | Пылесос с узкой насадкой |
| Липкие загрязнения | Салфетка с WD-40 |
После очистки обязательно проверьте плавность хода стекла, перемещая его рукой. При обнаружении деформированных деталей (пластиковые ролики, направляющие скобы) замените их. Соберите узел в обратном порядке, восстановив герметичность мембраны.
Адаптация стеклоподъемников после замены компонентов
После установки новых деталей стеклоподъемника (электродвигателя, механизма или блока управления) на Lada Kalina требуется обязательная процедура адаптации. Это связано с необходимостью "обучения" системы крайним положениям стекла для корректной работы автоматического подъема/опускания и защиты от заклинивания.
Адаптация выполняется вручную через бортовой компьютер автомобиля. Процедура требует строгой последовательности действий, иначе система не запомнит параметры. Ниже описаны основные этапы настройки.
Порядок выполнения адаптации
- Включите зажигание (без запуска двигателя).
- Поднимите кнопку стеклоподъемника в положение "закрыто" и удерживайте её 5-7 секунд после полного подъема стекла.
- Опустите кнопку в положение "открыто" и удерживайте 5-7 секунд после полного опускания стекла.
- Повторите цикл "подъем-удержание" и "спуск-удержание" для каждого окна отдельно.
| Сигнал успеха | Ошибки при адаптации |
|---|---|
| Автоматическое закрытие/открытие одним касанием кнопки | Стекло останавливается до крайних точек |
| Отсутствие самопроизвольного опускания стекла | Реверс движения при попытке закрыть |
Важные нюансы:
- При замене блока управления двери требуется адаптация всех стекол
- Перед процедурой очистите направляющие от грязи и обработайте силиконовой смазкой
- При сбоях выполните сброс ошибок через диагностический разъем OBD-II
Если после 2-3 попыток адаптация не удается, проверьте: правильность установки механизма, состояние проводки, напряжение АКБ (не ниже 12В) и отсутствие механических препятствий в направляющих. Неоткалиброванный стеклоподъемник может привести к преждевременному выходу из строя электродвигателя.
Проверка работоспособности концевиков автоматического подъема
Концевики дверей (дверные выключатели) напрямую влияют на работу автоматического режима стеклоподъемников Калины. При их неисправности функция "автоподъем" может частично или полностью перестать работать, хотя ручное управление стеклами часто сохраняется.
Основная задача концевиков – информировать блок управления о состоянии дверей (открыта/закрыта). Автоматический подъем стекла активируется только при закрытых дверях. Механические повреждения, окисление контактов или нарушение проводки – типичные причины отказов.
Алгоритм проверки дверных концевиков
Необходимые инструменты: мультиметр, плоская отвертка, ветошь для очистки контактов.
- Локализация концевиков: Найдите выключатели в дверных проемах кузова (со стороны центральных стоек). При закрытии двери шток концевика утапливается.
- Визуальный осмотр:
- Проверьте целостность пластикового корпуса и штока.
- Убедитесь в отсутствии коррозии на контактных площадках и клеммах.
- Очистите контакты от грязи и окислов ветошью или мелкой наждачной бумагой.
- Проверка мультиметром:
- Отсоедините разъем концевика (нажав на фиксатор).
- Переведите мультиметр в режим прозвонки или измерения сопротивления.
- Приложите щупы к контактам концевика. В нажатом состоянии (дверь "закрыта") сопротивление должно быть близко к 0 Ом (короткое замыкание). В отпущенном (дверь "открыта") – бесконечность (разрыв цепи).
- Проверка цепи:
- При выявлении неисправности концевика проверьте целостность проводки от разъема до блока управления стеклоподъемниками (БУС).
- Используйте мультиметр для поиска обрывов или короткого замыкания в проводах.
Важно: Тестируйте все дверные концевики (водительская, передняя пассажирская, задние), так как неисправность любого из них может блокировать автоматический режим. Если визуальный осмотр и прозвонка подтверждают неработоспособность – концевик подлежит замене.
Программный сброс ошибок блока управления стеклоподъемников
После устранения механических или электрических неисправностей стеклоподъемников ошибки могут сохраняться в памяти блока управления (БУ). Это блокирует работу окон даже при исправленных поломках. Сброс выполняется для очистки памяти контроллера и восстановления штатной функциональности системы.
Перед сбросом убедитесь, что устранена первопричина поломки (обрыв проводки, заклинивание механизма, неисправность моторов или переключателей). Без этого ошибки появятся повторно после процедуры. Для работы потребуется диагностический сканер, совместимый с ЭБУ автомобилей LADA (например, ELM327 с ПО OpenDiag, Scanmatic, LAUNCH).
Порядок выполнения сброса
- Подключите сканер к диагностическому разъему OBD-II (расположен под рулевой колонкой).
- Включите зажигание (двигатель запускать не требуется).
- Запустите диагностическую программу на ПК/смартфоне и установите связь с БУ стеклоподъемников (обычно модуль "Кузов" → "Электростеклоподъемники").
- Перейдите в раздел меню "Ошибки" или "DTC" для просмотра сохраненных кодов неисправностей.
- Выберите опцию "Стереть ошибки", "Очистить DTC" или "Сброс адаптаций" (название зависит от ПО).
- Подтвердите действие и дождитесь сообщения об успешном завершении операции.
- Выключите зажигание на 10-15 секунд, затем включите снова.
- Проверьте работу стеклоподъемников и повторно считайте ошибки для подтверждения отсутствия активных неисправностей.
Если сброс не удается выполнить или ошибки возвращаются:
- Проверьте качество подключения сканера и целостность предохранителей цепи БУ (обычно F6, F7 в монтажном блоке).
- Убедитесь, что напряжение на аккумуляторе не ниже 12В.
- Повторите процедуру с предварительным отсоединением клеммы АКБ на 10 минут для сброса системы.
Ремонт обрыва провода в гофре между кузовом и дверью
Обрыв проводов в гофротрубке, соединяющей кузов и дверь – частая причина отказа стеклоподъемников на Калине. Постоянные изгибы при открывании/закрывании двери приводят к перетиранию изоляции и жил, особенно в местах входа в кузов и дверь.
Для ремонта потребуется снять обивку двери и пластиковые накладки порога со стороны салона, чтобы получить доступ к разъему и гофре. Аккуратно отсоедините разъемы с обеих сторон гофры (в двери и в кузовном проеме).
Поиск и устранение обрыва
Этапы работы:
- Визуальный осмотр: Разомкните пластиковые фиксаторы гофры и частично вытяните жгут. Ищите потертости изоляции, переломы, следы окислов.
- Прозвонка проводов: Используйте мультиметр в режиме "прозвонки" или контрольную лампу. Проверьте целостность каждого провода от контакта в дверном разъеме до контакта в кузовном разъеме, уделяя внимание проводам питания стеклоподъемника (обычно толстые провода желтого и синего цветов).
- Локализация обрыва: Если визуально не найден, методом "подтягивания" жгута найдите участок, где изменяется целостность провода при сгибании.
Ремонт провода:
- Обрежьте поврежденный участок провода с запасом.
- Зачистите концы с двух сторон на 5-7 мм.
- Надежно соедините провода методом пайки с последующей изоляцией термоусадкой ИЛИ используйте качественные обжимные коннекторы (гильзы) с изоляционным колпачком.
- Обязательно восстановите цветовую маркировку или сделайте пометки, чтобы не перепутать провода!
Сборка:
- Аккуратно уложите отремонтированный жгут обратно в гофру, избегая натяжения.
- Закрепите гофру на кузове и двери пластиковыми фиксаторами.
- Подключите разъемы с обеих сторон.
- Перед установкой обивки проверьте работу стеклоподъемника.
- Установите на место пороги и дверную обивку.
Замер сопротивления обмоток электродвигателя
Проверка сопротивления обмоток двигателя стеклоподъемника помогает выявить внутренние неисправности: обрыв цепи, межвитковое замыкание или пробой на корпус. Для выполнения замеров потребуется мультиметр, переключенный в режим омметра. Предварительно обязательно отсоедините разъем питания электродвигателя и снимите его с двери для удобства доступа к контактам.
Подготовьте мультиметр: установите минимальный диапазон измерения (обычно 200 Ом). Очистите контакты двигателя от грязи и окислов. Если модель двигателя имеет два провода – измерения проводятся между ними. При наличии трех проводов (редкий случай для Калины) проверяются попарные комбинации.
Порядок действий и интерпретация результатов
- Подключите щупы мультиметра к контактам двигателя
- Зафиксируйте показания прибора
- Повторите замер между каждым контактом и металлическим корпусом двигателя
| Показания мультиметра | Возможная неисправность |
|---|---|
| 1–5 Ом (между контактами) | Нормальное сопротивление обмотки |
| Бесконечность (∞) | Обрыв обмотки или отпайки проводов |
| 0–0.5 Ом | Межвитковое замыкание |
| Менее 1 МОм (на корпус) | Пробой изоляции на массу |
Важно: Значения сопротивления могут незначительно отличаться в зависимости от модели двигателя. Критичным является полное отсутствие сопротивления (КЗ) или обрыв цепи. При обнаружении пробоя на корпус или межвиткового замыкания электродвигатель подлежит замене.
Если замеры соответствуют норме, но стеклоподъемник не работает – ищите проблему в проводке, реле, кнопках управления или механической части привода. Дополнительно проверьте подачу напряжения на разъем двигателя при активации кнопки.
Чистка контактов реле управления стеклоподъемниками
Загрязнение или окисление контактов реле – частая причина отказа стеклоподъемников на Ладе Калине. Пыль, влага и искрение при работе приводят к образованию нагара, ухудшающего проводимость.
Для решения проблемы требуется демонтировать реле из блока предохранителей (обычно расположен слева под торпедой) и вскрыть его корпус, аккуратно поддевая защелки. Внутри будут видны контакты, требующие очистки.
Порядок чистки контактов
- Отключите минусовую клемму АКБ для безопасности.
- Извлеките реле из блока предохранителей (маркировка "РС-509" или "РС-527").
- Разберите корпус, отогнув фиксаторы отверткой.
- Осмотрите контактные группы на предмет:
- Темного налета (окислы)
- Оплавленных участков
- Загрязнений пылью
- Очистите контакты одним из способов:
Метод Инструмент Действия Механический Наждак-нулевка, надфиль Аккуратно зачистить до блеска, избегая деформации Химический Очиститель контактов (WD-40 Specialist) Нанести состав на 5 минут, протереть салфеткой - Соберите реле, проверьте плотность прилегания контактов.
- Установите реле на место, подключите АКБ.
После чистки протестируйте работу стеклоподъемников. Если проблема не устранена – проверьте моторчик, проводку или замените реле. Сильно поврежденные или оплавленные контакты ремонту не подлежат – требуется установка нового реле.
Замена вышедшего из строя выключателя замка зажигания
Неисправность выключателя замка зажигания напрямую влияет на работу электростеклоподъемников, так как он подает питание на цепь управления при включении зажигания. При его поломке стеклоподъемники могут перестать функционировать даже при исправных моторчиках и проводке.
Основные признаки неисправности включают полное отсутствие реакции стеклоподъемников при повороте ключа в положение ACC/ON, хаотичное срабатывание стекол без нажатия кнопок, а также отказ только при определенном положении ключа. Перед заменой проверьте предохранитель F7 (15А) в монтажном блоке.
Порядок замены выключателя замка зажигания
- Отключите минусовую клемму аккумулятора для обесточивания системы
- Снимите пластиковую декоративную накладку рулевой колонки, открутив саморезы крестообразной отверткой
- Отсоедините разъемы проводки от выключателя, нажав на фиксаторы
- Выкрутите два крепежных винта, удерживающих выключатель на кронштейне замка
- Извлеките старый выключатель, запомнив его ориентацию относительно замка
- Установите новую деталь в обратной последовательности, совместив посадочные штифты
Критические моменты:
- Используйте только оригинальные запчасти (артикул 11180-3704030-00)
- Проверьте состояние контактов в колодке проводки – окислы нарушают передачу сигнала
- При установке избегайте перекоса корпуса – это приведет к заклиниванию ключа
После подключения аккумулятора протестируйте работу стеклоподъемников во всех положениях ключа зажигания. Если проблема сохраняется, проверьте целостность проводов в гофре между кузовом и дверью.
Проверка реле блокировки стекол с 20-й секунды после выключения зажигания
Реле блокировки стеклоподъемников отключает питание переключателей через 20 секунд после выключения зажигания. Эта функция предотвращает разряд аккумулятора при случайном нажатии кнопок после покидания автомобиля. Несрабатывание реле в указанный временной интервал указывает на его неисправность или проблемы в цепи управления.
Признак неполадки – стеклоподъемники продолжают работать после 20-секундной задержки либо полностью неактивны сразу после выключения зажигания. Для точной диагностики требуется проверить реакцию реле в критический момент времени.
Алгоритм проверки
- Заглушите двигатель, выньте ключ из замка зажигания
- Закройте все двери, не активируя центральный замок
- Засеките 20 секунд с момента выключения зажигания
- Через заданное время попытайтесь опустить стекло с помощью водительского переключателя
| Реакция системы | Диагностируемая неисправность |
|---|---|
| Стекло опускается | Реле не размыкает цепь (залипание контактов, поломка катушки) |
| Стекло не работает | Реле исправно. Искать причину в других компонентах (предохранитель, мотор, проводка) |
Дополнительная верификация: при включенном зажигании стеклоподъемники должны функционировать нормально. Если управление не восстанавливается – проблема не в реле блокировки.
Важно: для теста используйте только водительский переключатель. Пассажирские кнопки отключаются сразу после снятия напряжения с блока реле.
Ремонт залома проводов у основания кнопки управления
Частой причиной неработающего стеклоподъемника на Калине является обрыв жил в гибком жгуте проводов, выходящем из кнопки. Этот участок подвергается постоянному изгибу при нажатии, что приводит к перетиранию медных проводников внутри изоляции.
Проверка начинается с демонтажа блока кнопок из дверной карты. Аккуратно подденьте пластиковую панель плоской отверткой или монтажной лопаткой, отсоедините электрический разъем и извлеките блок. Визуально осмотрите жгут на 3-5 см выше основания кнопки – место залома обычно заметно по деформации изоляции.
Диагностика и устранение обрыва
Для точного определения повреждения:
- Зачистите изоляцию жгута на подозрительном участке острым ножом
- Прогрейте паяльником экран (оплетку) для снятия защитного слоя
- Прозвоните мультиметром каждую жилу в режиме "проверка цепи"
| Признак проблемы | Действие |
|---|---|
| Обнаружен 1 оборванный провод | Зачистить жилы с двух сторон обрыва, спаять соединение, заизолировать термоусадкой |
| Множественные повреждения жил | Вырезать дефектный участок целиком, нарастить проводами аналогичного сечения |
| Микротрещины в жилах | Заменить весь жгут или установить защитный гофрочехол на восстановленный участок |
Обязательная фиксация: После ремонта закрепите жгут пластиковой стяжкой к корпусу кнопки, создав неподвижную точку в 2 см от основания. Это исключит повторный перегиб в отремонтированной зоне при нажатиях.
Соберите узел в обратном порядке, предварительно проверив работу стеклоподъемника при подключенном разъеме. Убедитесь, что провода не натянуты и не контактируют с подвижными элементами механизма двери.
Устранение последствий перегорания контактов реле
Перегоревшие контакты реле стеклоподъемника приводят к потере контакта в цепи управления двигателем, что полностью блокирует работу механизма. После замены реле необходимо проверить целостность смежных элементов и проводки, так как короткое замыкание могло вызвать повреждения в других узлах. Особое внимание уделите колодке жгута проводов, подключенной к реле – оплавление ее разъемов критично для функциональности системы.
Обязательно выполните диагностику моторчика стеклоподъемника мультиметром: измерьте сопротивление обмоток (стандартное значение 0.8-1.5 Ом) и проверьте отсутствие замыкания на корпус. Перегорание реле часто сопровождается частичным выходом из строя электродвигателя из-за перегрузки. Если моторчик не подает признаков жизни при прямом подключении к АКБ (12V), его требуется заменить.
Порядок восстановления работоспособности
- Демонтаж дверной обшивки для доступа к мотор-редуктору и жгуту проводов
- Визуальный осмотр колодки реле:
- Оценка состояния контактов на предмет оплавления
- Проверка фиксации клемм в пластиковом корпусе
- Тестирование цепи мультиметром:
Участок цепи Нормальное сопротивление Признак неисправности Провод "массы" 0-0.5 Ом Обрыв или коррозия Силовые провода к мотору < 1 Ом Обрыв жилы Управляющие сигналы 5-15 Ом КЗ на массу - Замена поврежденных компонентов:
- Установка нового реле (номинал 30А)
- Восстановление расплавленной колодки или замена штекера
- Прокладка перебитых проводов с термоусадкой
- Проверка работы стеклоподъемника с фиксацией потребляемого тока (норма 7-12А)
Важно: При ремонте используйте медные провода сечением не менее 2.5 мм² для силовых линий. После сборки обработайте контакты токопроводящей смазкой для предотвращения окисления. Если стекло перемещается рывками – проверьте направляющие и состояние шестерни редуктора.
Восстановление работы механизма после долгого простоя
Длительная стоянка автомобиля, особенно в условиях высокой влажности или перепадов температур, приводит к закисанию контактов, окислению металлических элементов и загустеванию смазки в механизме стеклоподъемника. Отсутствие регулярной подвижки узлов усугубляет проблему, вызывая заклинивание или полный отказ системы.
Перед разбором дверной карты проверьте состояние предохранителя (F5, 25А в монтажном блоке) и работоспособность кнопки управления. Убедитесь, что проблема не связана с обрывом проводки или окислением колодок разъемов. Если питание на мотор приходит, но движение отсутствует – причина в механической части.
Порядок восстановления работоспособности
Этап 1: Демонтаж и чистка
- Снимите дверную обшивку, отсоедините разъемы стеклоподъемника и демонтируйте стекло
- Извлеките механизм в сборе с электромотором
- Очистите направляющие рейки и шестерни от старой засохшей смазки:
- Используйте щетку и WD-40 для удаления коррозии
- Протрите контакты моторчика спиртом
- Проверьте целостность пластиковых роликов и тросов
Этап 2: Смазка и сборка
| Узел | Тип смазки | Особенности |
| Шестерни редуктора | Литол-24 | Нанести тонкий слой |
| Направляющие | Графитовая смазка | Обработать каналы движения роликов |
| Тросы | Силиконовый спрей | Равномерное распыление без избытка |
Соберите узел в обратной последовательности. Перед установкой стекла вручную переместите каретку по всей траектории для распределения смазки.
Этап 3: Тестирование и регулировка
Подключите разъемы, закрепите обшивку и проверьте работу привода. Если стекло движется с перекосом:
- Ослабьте болты крепления механизма
- Установите стекло в положение полного закрытия
- Равномерно затяните крепеж с моментом 8-10 Н·м
При сохранении проблем проверьте сопротивление обмоток мотора мультиметром (норма: 0.8-1.5 Ом). Значения выше 2 Ом указывают на износ щеток или межвитковое замыкание.
Проверка фиксации крепежных болтов подъемного механизма
Ослабление болтов крепления механизма стеклоподъемника – частая причина неисправности. Вибрация при движении автомобиля постепенно ослабляет соединения, что приводит к смещению механизма и невозможности подъема стекла. Проверку начинайте только после демонтажа дверной карты и влагозащитной мембраны.
Внимательно осмотрите точки крепления подъемника к внутренней металлической панели двери. Основные узлы контроля: болты на направляющей рейке, кронштейнах электродвигателя и рычагах подъемного механизма. Используйте торцевой ключ или головку подходящего размера для проверки.
Порядок действий
- Диагностика крепления двигателя: Найдите электродвигатель в нижней части двери. Проверьте затяжку трех крепежных болтов, при необходимости подтяните их с усилием 8-10 Н·м.
- Контроль рейки и ползунов: Проследите ход направляющей рейки. Убедитесь, что все болты на ее кронштейнах затянуты, а ползуны плотно сидят в пазах без люфта.
- Проверка рычажного механизма: Осмотрите болты крепления подъемных рычагов к стеклу и опорным точкам двери. Особое внимание уделите соединению в центральном шарнире.
| Узел крепления | Тип крепежа | Рекомендуемое усилие затяжки |
|---|---|---|
| Электродвигатель | Болт М6 | 8-10 Н·м |
| Кронштейны рейки | Болт М5 | 5-7 Н·м |
| Рычаги стекла | Болт М6 | 8-10 Н·м |
При обнаружении сорванной резьбы или проворачивающихся болтов замените поврежденные элементы. После подтяжки вручную переместите стекло по всей траектории – движение должно быть плавным без перекосов и заеданий. Если проблема сохраняется, ищите другие неисправности.
Принудительная регулировка нижнего предела позиции стекла
Для выполнения принудительной регулировки нижнего положения стекла необходимо полностью опустить стекло в дверь и активировать режим "обучения" блока управления стеклоподъемником. Этот процесс сбрасывает заводские настройки и позволяет задать новую нижнюю границу положения стекла.
Последовательность действий должна выполняться строго по шагам в течение 5 секунд после включения зажигания. Обратите внимание: стекло должно быть предварительно очищено от загрязнений в направляющих, а механизм проверен на отсутствие механических препятствий.
Пошаговая инструкция
- Включите зажигание (без запуска двигателя)
- Опустите стекло полностью до упора
- Нажмите и удерживайте кнопку опускания стекла в течение 10 секунд
- Отпустите кнопку и сразу нажмите кнопку подъема на 1 секунду
- Проверьте работу автоматического подъема/опускания
Важные нюансы:
- При сбое процедуры (мигание стеклоподъемника) повторите действия с п.1
- После регулировки автоматический режим должен заработать при однократном нажатии
- Если стекло не фиксируется в нижнем положении - возможен износ механизма стеклоподъемника
| Симптом после регулировки | Вероятная причина |
|---|---|
| Стекло продолжает проскакивать нижний предел | Неисправность концевика или датчика положения |
| Автоматический режим не активируется | Сбой блока управления или обрыв проводов |
При сохранении проблем после 2-3 попыток регулировки рекомендована диагностика электропроводки и замена блока управления стеклоподъемником. Механические повреждения рейки или направляющих требуют разборки дверной карты.
Компенсация провисания троса в подъемном устройстве
Провисание троса стеклоподъемника возникает из-за естественного износа или деформации направляющих, что приводит к ослаблению натяжения и неполному подъему/опусканию стекла. Игнорирование проблемы усугубляет нагрузку на электродвигатель и может вызвать перекос механизма.
Для компенсации провисания потребуется регулировка положения троса через натяжные болты на каркасе подъемника. Работы выполняются при снятой дверной карте и механизме стекла в сборе, что обеспечивает прямой доступ к узлу натяжения.
Инструменты и материалы
- Крестовая и шлицевая отвертки
- Ключ Torx T20 (для демонтажа обшивки)
- Головка на 10 мм с трещоткой
- Силиконовая смазка для направляющих
Последовательность регулировки:
- Снимите дверную карту, отсоедините разъем электропроводки стеклоподъемника.
- Демонтируйте стекло с направляющих, зафиксировав его струбцинами в верхнем положении.
- Ослабьте крепежные болты подъемного механизма (3 шт.) ключом на 10 мм.
- Найдите регулировочные болты натяжения троса – расположены на боковых кронштейнах механизма.
- Поворачивайте болты поочередно на ½ оборота, контролируя равномерное натяжение обеих ветвей троса.
- Проверьте ход троса вручную: устранение люфта и плавность перемещения.
- Затяните крепежные болты механизма, обработайте направляющие силиконовой смазкой.
| Контрольные параметры | Нормальные показатели |
|---|---|
| Зазор между тросом и роликом | 0,5-1 мм по всей длине |
| Усилие ручного перемещения | Равномерное без заеданий |
| Положение ветвей троса | Параллельно без перехлестов |
Важно: избыточное натяжение вызывает перегруз двигателя и обрыв троса. После регулировки проверьте работу стеклоподъемника на всех режимах до установки дверной карты. При сохранении проблем потребуется замена тросовой сборки.
Список источников
При диагностике и устранении неисправностей электростеклоподъемников Lada Kalina критически важно опираться на проверенные технические данные. Точная информация позволяет избежать ошибок при ремонте и минимизирует риски повреждения смежных систем.
Для подготовки материала использовались специализированные ресурсы, содержащие практический опыт ремонта, принципиальные схемы электрооборудования и рекомендации производителя. Ниже перечислены ключевые категории источников.
- Официальное руководство по ремонту Lada Kalina (издательство "Легион-Автодата")
- Электросхемы электрооборудования Lada Kalina от АвтоВАЗ
- Технические бюллетени сервисных центров Lada
- Профильные автомобильные форумы (Drive2.ru, Калина-клуб, Lada.Online)
- Видеоинструкции по разборке дверей и замене подъемника от автоэлектриков
- Мануалы по диагностике мотор-редукторов (Bosch, AvtoVAZ)
- Анализ типовых отказов от мастеров СТО, специализирующихся на Lada
- Каталоги запчастей с артикулами ремкомплектов (Exist.ru, Emex.ru)
