Неисправности блока предохранителей ВАЗ 21099 - причины и способы ремонта

Статья обновлена: 18.08.2025

Электросистема автомобиля ВАЗ 21099 защищена плавкими предохранителями, сосредоточенными в монтажном блоке. Этот узел критически важен для стабильной работы всех потребителей энергии – от фар до стеклоочистителей.

Со временем владельцы "девяносто девятой" сталкиваются с характерными неисправностями блока: окисление контактов, оплавление корпуса, нарушение целостности дорожек или потеря контакта в гнездах. Последствия проявляются как частичный или полный отказ электрооборудования.

Понимание типовых поломок и методов их устранения позволит быстро восстановить работоспособность машины без обращения в сервис. Диагностика не требует сложного оборудования – достаточно базовых знаний и мультиметра.

Расположение блока предохранителей в салоне ВАЗ 21099

Основной монтажный блок предохранителей ВАЗ 21099 находится в салоне автомобиля, в нижней части передней панели со стороны водителя. Он размещён слева от рулевой колонки, под приборной панелью, и скрыт пластиковой защитной крышкой.

Для доступа к блоку необходимо опустить голову в ноги водителя и посмотреть вверх под панель приборов. Крепление крышки осуществляется двумя фиксаторами-защёлками по бокам, которые отжимаются пальцами. После снятия защиты открывается доступ к предохранителям и реле.

Особенности конструкции

Блок имеет две секции:

• Вертикальный ряд предохранителей (номера F1-F16)
• Горизонтальный ряд реле (обозначены K1-K5)

Схема расположения элементов всегда нанесена на внутреннюю сторону крышки. Для замены предохранителей используйте только штатные щипцы из гнезда на корпусе блока.

Тип элемента	Количество	Номинал
Предохранители	16 шт	от 5А до 30А
Реле	5 шт	-

Конструкция и типы предохранителей в штатном блоке

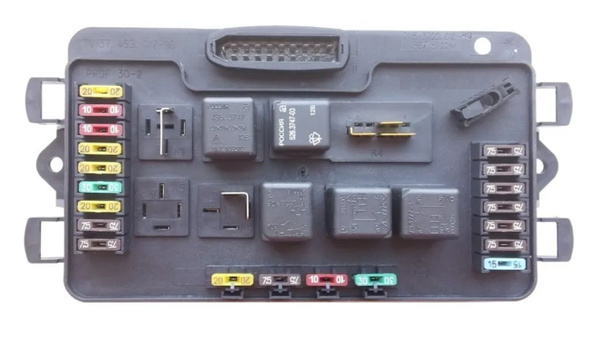

Штатный блок предохранителей ВАЗ 21099 выполнен в виде компактного пластикового корпуса, установленного в моторном отсеке со стороны водителя. Основу конструкции составляют монтажная плата с токоведущими шинами и набором посадочных гнезд, куда вставляются предохранители и реле. Каждое гнездо промаркировано цифровым обозначением, соответствующим конкретной защищаемой цепи.

Все предохранители в блоке относятся к ножевому (пластинчатому) типу стандарта Blade. Они отличаются плоской формой с двумя контактными ножами из металла, которые вставляются в гнезда блока. Корпус каждого предохранителя изготовлен из термостойкого прозрачного пластика, позволяющего визуально контролировать целостность плавкой вставки.

Классификация предохранителей по номиналам

Предохранители в блоке различаются по силе тока срабатывания, что визуально определяется цветом корпуса:

Номинал (А)	Цвет корпуса	Примеры защищаемых цепей
5	Коричневый	Габаритные огни, подсветка приборов
7.5	Коричневый	Стоп-сигналы, прикуриватель
10	Красный	Указатели поворота, звуковой сигнал
15	Голубой	Дальний свет фар, вентилятор отопителя
20	Желтый	Электровентилятор охлаждения
30	Зеленый	Цепи ABS (для модификаций с системой)

На внутренней поверхности крышки блока всегда присутствует схема с расшифровкой назначения каждого предохранителя и реле. При замене категорически запрещается использовать предохранители, не соответствующие штатному номиналу – это может привести к повреждению электропроводки или возгоранию.

Инструменты для диагностики и замены предохранителей

Для безопасной и точной работы с блоком предохранителей ВАЗ 21099 требуется минимальный набор специализированных инструментов. Их применение исключает риск повреждения контактов и случайного короткого замыкания.

Обязательно отключайте минусовую клемму аккумулятора перед извлечением предохранителей. Это гарантирует защиту электрооборудования от скачков напряжения и предотвращает возгорание при случайном замыкании контактов.

Необходимые инструменты

• Пинцет для предохранителей: Специальный пластиковый инструмент (часто входит в комплект авто). Металлический пинцет или плоскогубцы недопустимы – высок риск замыкания соседних контактов.
• Мультиметр: Для проверки целостности предохранителей (режим прозвонки) и диагностики наличия напряжения на контактах гнезда.
• Фонарик: Для подсветки труднодоступных мест блока, особенно при осмотре мелких контактов и маркировки.
• Запасные предохранители: Комплект предохранителей номиналом 5А, 7.5А, 10А, 15А, 20А, 25А (стандартные для ВАЗ 21099). Всегда используйте предохранители строго того же номинала.

Таблица диагностики мультиметром

Проверяемый элемент	Режим мультиметра	Нормальные показания
Целостность предохранителя	Прозвонка/Ω (сопротивление)	~0 Ом (звуковой сигнал)
Напряжение на входе гнезда	V⎓ (20V)	~12-14В (при включенном зажигании для соответствующих цепей)
Напряжение на выходе гнезда	V⎓ (20V)	~12-14В при исправном предохранителе и подключенной нагрузке

При замене вставляйте предохранитель вертикально до характерного щелчка. Не применяйте силу – перекос ножек ведет к ослаблению контактов в гнезде. Если новый предохранитель мгновенно перегорает, ищите короткое замыкание в цепи (КЗ), а не продолжайте замену.

Как правильно извлечь плавкий предохранитель из гнезда

Перед извлечением плавкого предохранителя обязательно заглушите двигатель и выключите зажигание для исключения короткого замыкания. Убедитесь, что инструменты (щипцы или пинцет) не имеют повреждений изоляции и не проводят ток.

Определите точное расположение нужного предохранителя по схеме на крышке блока или в руководстве по эксплуатации автомобиля. Осмотрите гнездо визуально на предмет следов оплавления или окислов, которые могут затруднить извлечение.

Пошаговая процедура извлечения

1. Возьмите специальные пластиковые щипцы из штатного набора блока предохранителей. При их отсутствии используйте узкий пинцет с изолированными ручками.
2. Зафиксируйте инструмент перпендикулярно плоскости предохранителя, плотно обхватив его корпус посередине.
3. Плавно потяните элемент строго вертикально вверх без перекоса и рывков. Не прилагайте избыточных усилий.
4. При затрудненном извлечении аккуратно покачайте предохранитель из стороны в сторону, не допуская деформации контактов гнезда.

После извлечения сразу осмотрите контактные ножки на предмет окисления или подгаров. Очистите посадочное гнездо от пыли и загрязнений сжатым воздухом или мягкой кистью. Категорически запрещено использовать металлические предметы для очистки контактов.

Ошибка	Последствие
Извлечение под напряжением	Короткое замыкание, оплавление контактов
Применение металлического инструмента	Повреждение соседних предохранителей
Перекос при вытаскивании	Деформация гнезда

Устанавливая предохранитель обратно, убедитесь в плотной фиксации ножек в гнездах. Проверьте отсутствие люфта после монтажа – неплотный контакт вызывает перегрев и оплавление пластика.

Маркировка предохранителей на крышке блока: расшифровка

Крышка блока предохранителей ВАЗ 21099 содержит схематичное изображение и буквенно-цифровые обозначения, указывающие на защищаемые цепи. Каждый предохранитель маркируется латинской буквой (F – fuse) и порядковым номером, например F1, F2 и т.д., что позволяет точно определить его местоположение в блоке. Рядом с обозначением приводится пиктограмма или текстовая расшифровка подключенного оборудования.

Понимание маркировки критично для диагностики: неправильная замена перегоревшего элемента или установка предохранителя несоответствующего номинала может привести к выходу из строя электрооборудования или возгоранию. Стандартные обозначения на крышке включают как основные системы автомобиля, так и дополнительные опции, установленные на конкретной комплектации.

Основные цепи и их обозначения

• F1 (5А): Габаритные огни левого борта, лампа освещения багажника
• F2 (7.5А): Дворники, омыватель лобового стекла
• F3 (10А): Задние противотуманные фонари, обогрев заднего стекла
• F4 (20А): Электродвигатель вентилятора охлаждения радиатора
• F5 (20А): Звуковой сигнал, розетка прикуривателя

Маркировка	Ток (А)	Защищаемые цепи
F6	30А	Электродвигатель отопителя (печка)
F7	30А	Стеклоподъемники дверей
F8	7.5А	Правые габариты, подсветка приборов

Важно: Номинал предохранителя (указан на крышке и корпусе элемента) должен строго соответствовать требованиям цепи. Установка «жучка» или элемента повышенного тока недопустима. При частом перегорании одного и того же предохранителя необходима диагностика цепи на короткое замыкание.

Для точной идентификации рекомендуется сверяться с таблицей на обратной стороне крышки блока или руководством по эксплуатации конкретной модели, так как компоновка может незначительно отличаться в зависимости от года выпуска автомобиля и наличия дополнительного оборудования (электроусилитель руля, противотуманные фары и др.).

Тестирование предохранителей мультиметром на обрыв

Проверка на обрыв является ключевым этапом диагностики неработающих потребителей в цепи. Обрыв означает, что внутри предохранителя отсутствует электрическая связь между его контактами, ток через него не протекает.

Для достоверного тестирования необходимо обеспечить безопасность: выключить зажигание и, желательно, снять клемму «минус» с аккумулятора. Предохранитель нужно извлечь из блока для проверки в «чистом» виде, исключая влияние цепи автомобиля.

Последовательность проверки мультиметром

Для обнаружения обрыва выполните следующие шаги:

1. Настройте мультиметр: Включите прибор и переведите его в режим измерения сопротивления (Ω), обычно обозначаемый значком "Ω". Выберите самый низкий диапазон (например, 200 Ом) или режим прозвонки (значок диода или звука).
2. Подготовьте предохранитель: Убедитесь, что предохранитель чистый, его контактные ножки не окислены. При необходимости аккуратно зачистите их мелкой наждачной бумагой.
3. Проведите измерение:
   • Возьмите щупы мультиметра. При работе в режиме сопротивления полярность не важна.
   • Плотно прижмите металлические наконечники щупов к обеим контактным ножкам (пластинам) предохранителя одновременно.
4. Интерпретируйте показания:
   • Исправный предохранитель: Мультиметр покажет сопротивление, очень близкое к нулю (0.0 - 0.5 Ом). В режиме прозвонки раздастся непрерывный звуковой сигнал.
   • Неисправный предохранитель (обрыв): Мультиметр покажет очень большое сопротивление (OL, Overload, 1, знак бесконечности ∞) или значение, выходящее за пределы выбранного диапазона. В режиме прозвонки звуковой сигнал отсутствует.

Важно: Всегда проверяйте оба конца предохранителя! Иногда обрыв виден визуально по перегоревшей плавкой вставке, но мультиметр дает 100% подтверждение. Помните, что эта проверка выявляет только обрыв, но не скажет о том, выдерживает ли предохранитель свой номинальный ток (для этого нужна проверка под нагрузкой).

Состояние предохранителя	Режим сопротивления (Ω)	Режим прозвонки
Исправен (нет обрыва)	~0 Ом (0.0 - 0.5 Ом)	Есть звуковой сигнал
Неисправен (обрыв)	OL / 1 / ∞ (очень большое сопротивление)	Нет звукового сигнала

Признаки перегоревшего предохранителя: визуальный осмотр

Основным признаком перегорания является нарушение целостности плавкой перемычки внутри элемента. Для проверки извлеките предохранитель из блока с помощью специального пинцета (обычно расположен в монтажном блоке или крышке) и внимательно осмотрите его на просвет. Корпус прозрачный, что позволяет легко оценить состояние металлической нити.

Обращайте внимание на цвет корпуса: потемнение или копоть внутри свидетельствуют о критической перегрузке цепи. Проверяйте не только полностью разорванную нить, но и микротрещины, утолщения или оплавленные участки – даже частичное повреждение нарушает проводимость.

Характерные визуальные дефекты

При осмотре выявляйте следующие признаки:

• Обрыв проволоки – четко видимое разделение металлической нити на две части
• Оплавление корпуса – деформация пластика или потеки на внутренних стенках
• Потемнение колбы – черные пятна или равномерный нагар на контактах
• Окисление ножек – белый или зеленоватый налет на металлических контактах

Для комплексной диагностики используйте таблицу сопоставления внешних признаков и возможных причин:

Визуальный симптом	Вероятная причина
Чистый обрыв нити без повреждений корпуса	Кратковременная перегрузка цепи
Оплавленный корпус с копотью	Короткое замыкание в подключенном оборудовании
Точечные потемнения возле ножек	Плохой контакт в гнезде предохранителя

Важно: После замены элемента повторно осмотрите его через 10-15 минут работы – быстрое повторное перегорание указывает на неустраненную неисправность в электроцепи.

Подбор аналогов при замене предохранителей

При замене перегоревших предохранителей критически важно подбирать корректные аналоги, соответствующие исходным параметрам. Использование неподходящих элементов может привести к нарушению работы электрооборудования, возгоранию проводки или выходу из строя дорогостоящих компонентов автомобиля. Всегда ориентируйтесь на заводские характеристики, указанные в руководстве по эксплуатации ВАЗ 21099 или на крышке блока предохранителей.

Основными критериями выбора аналогов являются номинальный ток, тип корпуса и быстродействие. Замена должна производиться строго на предохранитель с идентичным токовым номиналом – установка элемента с завышенным значением лишает систему защиты от перегрузок. Корпус должен соответствовать посадочному месту в блоке (стандартные типы: ножевые, микро, мини), а скорость срабатывания – характеру защищаемой цепи (например, для аудиосистемы предпочтительны медленные предохранители).

Параметры выбора и допустимые аналоги

Параметр	Значение	Допустимые аналоги
Тип корпуса	Ножевой (ATO, ATC)	Standard, Novsight, Bosch
Номинальный ток	5А, 7.5А, 10А, 15А, 20А	Только идентичный номинал!
Напряжение	32V	Аналоги от 32V
Быстродействие	Обычное/Медленное (для фар)	F (быстрый), T (медленный)

Категорически недопустимо:

• Использование "жучков" из проволоки
• Установка предохранителей другого форм-фактора
• Применение элементов с нечитаемой маркировкой

При покупке аналогов отдавайте предпочтение производителям с сертификацией ISO 8820 (Hella, Febi, JP Group). Проверяйте целостность корпуса и плотность посадки контактов – дешевые подделки часто имеют люфт в посадочных гнездах, что вызывает перегрев. После замены тестируйте работу цепи и контролируйте отсутствие нагрева корпуса предохранителя в течение 10-15 минут.

Почему перегорает предохранитель прикуривателя

Основная причина – короткое замыкание в цепи. Оно возникает при попадании металлических предметов (монет, скрепок) между центральным контактом и корпусом гнезда. Также замыкание может произойти из-за повреждения изоляции проводов или неисправности самого прикуривателя.

Другая распространённая причина – превышение допустимой нагрузки. Если к прикуривателю подключают устройство, потребляющее ток выше номинала предохранителя (например, мощный компрессор или инвертор), элемент защиты перегорает. Реже проблема вызвана коррозией контактов, плохим соединением или установкой предохранителя меньшего номинала, чем требуется.

Способы устранения

• Проверьте гнездо прикуривателя: извлеките посторонние предметы, убедитесь в отсутствии деформации и замыкания контактов.
• Отключите все устройства из гнезда и замените предохранитель. Если он снова перегорает без нагрузки – ищите КЗ в проводке.
• Проверьте номинал предохранителя (должен быть 25А для F16). Установите корректный, если стоит меньший.
• Диагностируйте проводку: осмотрите провода от блока предохранителей до прикуривателя на предмет повреждений. Проверьте массу (часто крепится под торпедой).
• Замените прикуриватель: если он неисправен (подгоревшие контакты, нарушение изоляции).
• Не перегружайте цепь: подключайте только устройства, потребляющие не более 250-300 Вт (при напряжении 12В и предохранителе 25А).

Восстановление работы прикуривателя после замены предохранителя

После замены перегоревшего предохранителя прикуривателя (F7, 25А) работа устройства может не восстановиться. Это указывает на наличие дополнительных неисправностей в цепи, требующих поэтапной диагностики.

Проверьте контактную группу прикуривателя: извлеките устройство из гнезда и осмотрите его на предмет деформации или загрязнения контактов. Очистите боковые лепестки и центральный штырь от окислов мелкой наждачной бумагой. Убедитесь, что нагревательный элемент не имеет видимых повреждений.

Поиск скрытых неполадок

Если очистка не помогла, выполните следующие шаги:

1. Тест напряжения: включите зажигание и измерьте мультиметром напряжение на центральном контакте гнезда прикуривателя относительно массы. Отсутствие 12V свидетельствует о проблемах в проводке.
2. Проверка массы: прозвоните цепь от бокового лепестка гнезда до кузова. Коррозия в точке заземления – частая причина неисправности.
3. Диагностика проводов: осмотрите участок проводки от монтажного блока до прикуривателя. Ищите:
   • Перетирание изоляции о металлические кромки
   • Оплавленные участки возле выхлопной системы
   • Окисление контактов в разъемах

Важно: При использовании мощных потребителей (инверторы, компрессоры) установите дополнительный предохранитель ближе к АКБ, чтобы избежать перегрузки штатной проводки.

Параметр	Норма	Метод проверки
Напряжение в гнезде	12-14V	Мультиметр в режиме DC
Сопротивление массы	0-0.5 Ом	Прозвонка между лепестком гнезда и кузовом
Ток потребления	<25A	Амперметр в разрыве цепи

При обнаружении обрыва или короткого замыкания замените поврежденный участок провода сечением не менее 1.5 мм². Если проблема сохраняется после всех манипуляций, проверьте исправность реле прикуривателя в монтажном блоке и отсутствие коррозии на контактах разъема F7.

Не работают габаритные огни: поиск неисправности

Первым делом проверьте предохранитель F7 (15 А), отвечающий за габаритные огни в монтажном блоке. Извлеките его визуально или с помощью тестера – перегоревший элемент требует замены на аналогичный номинал. Одновременно осмотрите контакты гнезда на предмет окисления или деформации.

Если предохранитель исправен, включите зажигание и проверьте напряжение на контактах гнезда F7 мультиметром. Отсутствие "+12В" указывает на обрыв цепи до блока (проводка, замок зажигания). Наличие напряжения требует дальнейшей диагностики цепи после монтажного блока.

Поэтапная проверка цепи

• Лампа переключателя: Снимите подрулевой переключатель света, проверьте целостность лампы подсветки (1 Вт) внутри него – она включена последовательно в цепь габаритов.
• Исправность переключателя: Прозвоните контакты переключателя (обычно клемма "30" и "Р") в положении включения габаритов. При неисправности – замените узел.
• Проводка: Осмотрите жгуты в районе рулевой колонки и передних крыльев на предмет перетирания. Ключевые точки:
  • Черно-белый провод от переключателя до блока предохранителей
  • Черно-красный (правый габарит) и черный (левый габарит) провода от блока к фарам
• "Масса": Проверьте качество заземления фар. Очистите контактные площадки кузова в местах крепления фонарей.
• Патроны ламп: Осмотрите металлические контакты в патронах на предмет коррозии или подгорания. Обработайте их контактной смазкой.

Типовая неисправность	Внешнее проявление
Окисление контактов патрона	Лампа мигает или тускло горит
Обрыв черно-белого провода	Не горят оба габарита
Плохая "масса" фары	Габарит не горит или работает при включении ближнего света

Замена предохранителя цепи ближнего света фар

При выходе из строя предохранителя F7 (15А) в монтажном блоке ВАЗ 21099 перестают работать обе фары ближнего света. Основные признаки проблемы: внезапное отключение освещения при движении в темное время суток, отсутствие реакции ламп на включение подрулевого переключателя при исправных лампах.

Перед заменой подготовьте автомобиль – заглушите двигатель, выключите все энергопотребляющие устройства (магнитолу, освещение салона) и снимите клемму «минус» с аккумулятора для исключения короткого замыкания. Найдите монтажный блок – он расположен под панелью приборов со стороны водителя, рядом с блоком предохранителей установлен реле ближнего света (тип 90.3747).

Пошаговая процедура замены

1. Откройте пластиковую крышку блока предохранителей, нажав на фиксаторы по бокам.
2. Изучите схему на обратной стороне крышки – предохранитель ближнего света обозначен как F7 (15А).
3. Извлеките неисправный предохранитель специальными пластиковыми щипцами из набора в блоке (если щипцы утеряны – используйте плоскогубцы с изолированными ручками).
4. Визуально проверьте плавкую вставку – перегоревший элемент имеет разорванную нить или потемнение на стеклянном корпусе.
5. Установите новый предохранитель строго того же номинала (15А) до характерного щелчка в посадочное гнездо F7.
6. Подключите «минусовую» клемму АКБ, включите зажигание и проверьте работу ближнего света.

Если новая вставка мгновенно перегорает – ищите короткое замыкание в цепи. Основные причины: повреждение изоляции проводов в гофре между кузовом и фарой, окисление контактов в разъемах фар, неисправность реле света (K5) или подрулевого переключателя. Для диагностики потребуется мультиметр и проверка целостности участков проводки.

Характеристики цепи

Номер предохранителя	F7
Номинал тока	15 Ампер
Защищаемые компоненты	Обе фары (ближний свет), контрольная лампа на панели приборов
Типичные последствия перегорания	Полное отключение ближнего света фар, отсутствие индикации на приборке

Перегорание предохранителя дальнего света фар

Перегорание предохранителя дальнего света (F12 в монтажном блоке) – распространенная неисправность, приводящая к полному отказу фар при переключении на дальний свет. Проблема проявляется внезапно после активации подрулевого переключателя, часто сопровождается щелчком реле.

Единичное срабатывание может быть вызвано скачком напряжения или износом предохранителя, но регулярное перегорание указывает на серьезную неисправность в цепи. Игнорирование приводит к риску повреждения проводки или элементов освещения.

Основные причины и решения

Типичные причины перегорания:

• Короткое замыкание в проводке: Перетирание изоляции жгутов в зоне поворота руля, под капотом у фар или в багажнике (для задних фонарей, если они в одной цепи).
• Неисправность ламп: Внутреннее КЗ или разрушение нити накала в одной из ламп дальнего света (H1, 55W).
• Окисление контактов/патронов: Коррозия в разъемах фар, колодках реле или самом монтажном блоке вызывает повышенное сопротивление и нагрев.
• Пробой реле дальнего света: Внутреннее залипание или КЗ контактов реле.
• Неправильная мощность ламп: Установка ламп большей мощности (напр., 100W вместо 55W).

Алгоритм поиска и устранения:

1. Выключить зажигание, вытащить ключ.
2. Визуально осмотреть лампы дальнего света (особенно спираль и целостность). Заменить подозрительные лампы на штатные 55W.
3. Проверить чистоту и плотность посадки ламп в патронах, отсутствие оплавления. Зачистить контакты.
4. Осмотреть реле дальнего света (обычно К4 в блоке). Постучать по нему, заменить на заведомо исправное.
5. Проверить цепь мультиметром в режиме прозвонки:
   • Снять "-" клемму АКБ, вынуть предохранитель F12.
   • Один щуп – на контакт 30 реле дальнего света, второй – на массу. Звуковой сигнал = КЗ.
   • Прозвонить провода от реле к фарам на замыкание на массу.
6. Осмотреть жгуты у поворотного кулака, в местах перегибов под капотом. Восстановить изоляцию или заменить участок провода.
7. Очистить контакты и гнезда предохранителя F12 в монтажном блоке.

Компонент	Признак неисправности	Действие
Лампа фары	Потемнение колбы, обрыв нити	Замена парой
Патрон лампы	Окисление, оплавление пластика	Чистка или замена
Реле (К4)	Залипание, трещины на корпусе	Замена
Проводка	Перетертая изоляция, запах гари	Ремонт жгута
Монтажный блок	Потемнение дорожек под F12	Чистка, пайка или замена блока

Важно: Запрещено устанавливать "жучки" вместо предохранителя! Используйте только штатные предохранители (8А для ВАЗ 21099). При замене ламп проверяйте маркировку мощности – превышение нагрузки гарантированно вызовет повторное перегорание.

Проблемы с указателями поворота: диагностика цепи

Неисправности в цепи указателей поворота ВАЗ 21099 часто проявляются как полное отсутствие сигнала, хаотичное мигание или постоянное горение ламп без прерывания. Первичная проверка всегда начинается с визуального осмотра целостности предохранителя F2 (7.5А) в монтажном блоке. Если он перегорел, замена временно восстановит работу, но требует поиска причины перегрузки – обычно это КЗ в проводке или неисправное реле К2.

При исправном предохранителе следующим этапом проверяется реле поворотов (К2). Его тестируют заменой на заведомо рабочее или прослушиванием характерного щелчка при включении сигнала. Отсутствие звука указывает на проблемы с питанием реле, его внутренними контактами или обрывом цепи управления от подрулевого переключателя.

Пошаговая диагностика цепи

При отсутствии реакции указателей на обе стороны выполняйте проверку в такой последовательности:

1. Контроль напряжения на контактах реле К2:
   • Контакт 85 – масса (должна быть "0" при включенном зажигании)
   • Контакт 86 – +12В от замка зажигания
   • Контакт 30 – постоянное +12В от предохранителя F2
2. Прозвонка подрулевого переключателя: Мультиметром проверьте замыкание контактов при перемещении рычага влево/вправо.
3. Поиск обрыва/КЗ в проводке: Отсоедините разъемы у переключателя, задних фонарей и передних повторителей. Замерьте сопротивление между контактами цепи на массу и +12В – значение ниже 1 кОм указывает на пробой.

Если указатели горят постоянно без мигания, причина чаще всего в:

• Выходе из строя реле К2 (не генерирует импульсы)
• Некорректном подключении нештатных ламп (мощность отличается от штатной 21W)
• Окислении контактов в патронах лампочек или коррозии площадок массы кузова

Типовые точки плохого контакта на ВАЗ 21099

Элемент цепи	Расположение	Симптомы
Колодка реле К2	Монтажный блок	Отказ всех поворотов
Разъем под рулевой колонкой	За блоком предохранителей	Не работают только левые/правые
Масса задних фонарей	Под обивкой багажника у лонжеронов	Тусклое горение или мерцание

Восстановление работы стоп-сигналов ВАЗ 21099

Проблемы со стоп-сигналами часто вызваны выходом из строя предохранителя F7 (10А), расположенного в монтажном блоке. Первым делом проверьте его целостность визуально или тестером. Замените перегоревший элемент на аналогичный номинал, так как установка "жучка" или предохранителя большего тока опасна расплавлением проводки.

Если предохранитель исправен, осмотрите контакты в его гнезде на предмет окисления или ослабления. Плохое соединение вызывает нагрев и прерывание цепи. Зачистите контакты мелкой наждачной бумагой и плотно зафиксируйте ножки нового предохранителя, обеспечив надежный прижим.

Дополнительные места диагностики

• Выключатель стоп-сигналов: Расположен под педалью тормоза. Отсоедините разъем и замкните контакты отверткой – если лампы загорятся, замените выключатель.
• Масса кузова: Плохой контакт в точке крепления жгута задней части авто (часто под обшивкой багажника). Зачистите площадку и клемму.
• Лампы и патроны: Проверьте нити накаливания ламп, целостность патронов и отсутствие окислов. Одновременный выход из строя обеих ламп маловероятен, но возможен.

Компонент	Типовая неисправность	Действие
Предохранитель F7	Перегорание	Замена на 10А
Колодка предохранителя	Окисление контактов	Зачистка, подтяжка
Выключатель педали	Залипание, обрыв	Замена
Провод массы	Коррозия	Восстановление контакта

1. Отключите АКБ перед любыми работами.
2. Снимите защитную крышку монтажного блока.
3. Извлеките F7, проверьте цепь тестером при нажатой педали тормоза.
4. При отсутствии напряжения на входе – проверьте выключатель и целостность провода от него до блока.
5. При наличии напряжения на выходе – ищите обрыв в цепи к лампам или проблемы с массой.

Важно: Если предохранитель перегорает повторно, ищите КЗ в проводке – осмотрите участки возле педального узла и в багажнике, где провода могут перетереться о металл. Используйте мультиметр для прозвонки на утечку тока.

Неисправности задних противотуманных фонарей

Распространённая проблема – полное отсутствие света в обоих фонарях. Первым делом проверьте предохранитель F2 (10А) в монтажном блоке. Если он перегорел, замените его, но предварительно осмотрите проводку на предмет короткого замыкания: оголённые провода, нарушение изоляции в багажнике или местах перегиба у лючка бензобака.

При исправном предохранителе и отсутствии света сосредоточьтесь на выключателе противотуманок на панели. Снимите его, прозвоните тестером контакты в положении «Вкл» – сопротивление должно быть близко к нулю. Также проверьте напряжение на разъёме выключателя при включенном зажигании – отсутствие 12В указывает на обрыв цепи от монтажного блока.

Локальные неисправности фонарей

Если один фонарь не работает, а второй горит:

• Перегорела лампа: замените лампочку типа P21W (21W). Проверьте цоколь на окисление.
• Плохой контакт в разъёме: осмотрите колодку подключения фонаря – зачистите окисленные контакты, подогните фиксаторы.
• Обрыв «массы»: фонарь крепится на кузов саморезами – точки крепления часто ржавеют. Зачистите металл под крепежом до блеска.

Для проверки цепи используйте мультиметр:

Точка замера	Норма	Отклонение
Напряжение на контакте «+» разъёма фонаря (при включённых ПТФ)	≈12В	Нет напряжения – обрыв провода от выключателя
Сопротивление между «массой» фонаря и кузовом	0–0.5 Ом	Высокое сопротивление – зачистка точек крепления

Важно! При замене проводов в багажнике используйте термостойкий кабель – трасса проходит рядом с выхлопной системой. Изоляция стандартных проводов трескается от нагрева, вызывая замыкание.

Замена предохранителя цепи освещения номерного знака ВАЗ 21099

Предохранитель цепи подсветки заднего номерного знака расположен в основном монтажном блоке салона под панелью приборов. Для доступа необходимо открыть пластиковую крышку блока, отщелкнув фиксаторы по бокам. Искомый элемент обозначен как F14 (15А) согласно схеме на обратной стороне крышки.

При визуальном осмотре обратите внимание на целостность металлической перемычки внутри предохранителя – её разрыв сигнализирует о перегорании. Используйте специальный пластиковый пинцет из комплекта блока для безопасного извлечения. Убедитесь в отсутствии окислов на контактах гнезда перед установкой нового элемента.

Типовые проблемы и решения

Распространённые причины неисправности:

• Короткое замыкание в проводке из-за перетирания изоляции в багажнике
• Попадание влаги в плафон подсветки через трещины в рассеивателе
• Механическое повреждение проводов при установке нештатного багажника

Последовательность диагностики:

1. Проверить лампу в плафоне номерного знака
2. Осмотреть цепь мультиметром при включенном зажигании
3. Протестировать массу кузова в точке крепления плафона

Параметр	Норма	При неисправности
Напряжение на контактах F14	12В	0В (обрыв цепи)
Сопротивление проводов	0.1-0.3 Ом	Бесконечность (обрыв)

После замены предохранителя включите габариты и проверьте работу подсветки. При повторном перегорании немедленно прекратите эксплуатацию и ищите причину КЗ в проводке. Для защиты цепи рекомендуется обработать разъёмы плафона токопроводящей смазкой.

Отказ подсветки приборной панели

Пропадание подсветки приборной панели на ВАЗ 21099 часто связано с проблемами в цепи питания или контактах. Основные зоны риска включают предохранитель, лампы, реостат регулировки яркости и состояние проводки. Диагностику начинают с проверки защитных элементов блока предохранителей.

Игнорирование неисправности усложняет управление автомобилем в темное время суток и может маскировать сопутствующие проблемы электрооборудования. Системная проверка цепи помогает выявить не только очевидные причины, но и скрытые повреждения проводки.

Типовые причины и методы устранения

Ключевые источники неполадок и способы их устранения:

• Перегоревший предохранитель F7 (7.5А)
  • Замена предохранителя с проверкой цепи на КЗ
  • Контроль состояния контактов в гнезде
• Неисправность реостата яркости
  • Чистка или замена подрулевого переключателя
  • Прозвонка проводов от реостата к панели
• Окисление контактов панели приборов
  • Разборка щитка и зачистка клемм
  • Замена лампочек типа АМН12-3-1 (3 шт)

Этап диагностики	Инструменты	Критерий исправности
Проверка напряжения на F7	Тестер/мультиметр	12V при включенном зажигании
Тест реостата	Омметр	Плавное изменение сопротивления
Контроль массы панели	Лампочка-пробник	Загорание при подключении к +12V

Важно: При повторном перегорании F7 обязательна проверка изоляции проводов в зоне рулевой колонки – характерное место перетирания. Для временного восстановления подсветки допускается установка перемычки между контактами реостата, но это исключает регулировку яркости.

Проблемы с поворотниками: проверка реле и предохранителей

Отказ работы поворотников на ВАЗ 21099 часто связан с перегоревшими предохранителями или неисправным реле. Первым делом необходимо проверить монтажный блок, расположенный под панелью приборов со стороны водителя. Конкретно за поворотники отвечает предохранитель F7 номиналом 10А и реле указателей поворотов (обычно обозначено как К3 или К4 в зависимости от года выпуска).

Игнорирование этих элементов при диагностике приводит к потере времени. Важно помнить, что реле поворотов также влияет на аварийную сигнализацию – если "аварийка" работает, а поворотники нет, проблема может быть в подрулевом переключателе или проводке. Но первоочередная проверка цепи защиты обязательна.

Пошаговая диагностика

Проверка предохранителя F7:

1. Снимите крышку монтажного блока (для доступа открутите крепежные винты).
2. Извлеките предохранитель F7 (10А) с помощью специальных щипцов на крышке блока.
3. Осмотрите металлическую нить: перегорание видно невооруженным глазом как разрыв или почернение.
4. Замените поврежденный предохранитель на исправный того же номинала. Использование "жучков" недопустимо!

Проверка реле поворотов:

Метод	Действия	Признак неисправности
Замена	Установите заведомо исправное реле (например, от "дворников" K5, если совпадает маркировка)	Поворотники заработали – реле неисправно
Тактильный	Включите поворотник и положите палец на корпус реле К3/К4	Отсутствие характерных щелчков и вибрации

Важные нюансы:

• После замены элементов проверьте работу обоих поворотников и аварийной сигнализации.
• Если предохранитель снова перегорает – ищите КЗ в цепи: осмотрите провода у колонки руля, патроны ламп, контакты фар.
• Окисление гнёзд в блоке – частая причина. Зачистите контакты реле и предохранителя F7.

Не работает звуковой сигнал: схема цепи

Основная цепь питания звукового сигнала на ВАЗ 21099 начинается от предохранителя F4 (15А) в монтажном блоке. От него напряжение через контакт Х2 (розовый провод) поступает на реле звукового сигнала (контакт 85). Реле активируется при замыкании контактов кнопки на руле: при её нажатии масса подаётся на контакт 86 реле через сине-чёрный провод. Срабатывание реле замыкает цепь между контактами 30 и 87, подавая +12В с предохранителя F4 напрямую на сами сигналы через оранжевый провод.

Отказ работы обычно связан с обрывом в этой цепи, окислением контактов, неисправностью реле или повреждением кнопки на руле. Ключевые точки диагностики: предохранитель F4, реле К2 в монтажном блоке, контактная группа подрулевого переключателя и "массовые" соединения на левом лонжероне кузова, куда крепятся сами сигналы.

Поиск неисправности: алгоритм

1. Проверка предохранителя F4: извлечь и визуально оценить целостность нити.
2. Тест реле К2:
   • Заменить на заведомо исправное
   • Подать +12В на контакт 85 и массу на контакт 86 – должно быть слышно щелчок
3. Диагностика кнопки сигнала:

   Снять подрулевой кожух, проверить мультиметром:

   • Наличие массы на сине-чёрном проводе при нажатой кнопке
   • Целостность токосъёмных колец
4. Прозвонка проводов:

   Цвет провода	Назначение	Точки замера
   Розовый	Питание на реле (контакт 85)	F4 → Реле К2/85
   Сине-чёрный	Управление реле (контакт 86)	Рулевая кнопка → Реле К2/86
   Оранжевый	Питание сигналов (контакт 87)	Реле К2/87 → Разъём сигналов

5. Контроль массы: зачистка точек крепления сигналов к кузову и контактов разъёма

Предохранитель цепи стартера: признаки неисправности

Предохранитель цепи стартера (обозначается F7 в блоке ВАЗ 21099, номинал 30 А) защищает электропроводку и элементы системы запуска от перегрузок. При его перегорании цепь управления стартером разрывается, что полностью блокирует запуск двигателя.

Отказ этого предохранителя проявляется четкими симптомами, которые легко идентифицировать даже без диагностического оборудования. Основные признаки связаны с отсутствием реакции стартера на поворот ключа зажигания.

Ключевые симптомы перегоревшего предохранителя F7

• Полная "мёртвость" стартера - отсутствие любых звуков (щелчков, вращения) при попытке запуска двигателя.
• Одновременный отказ связанных систем - параллельно перестают работать обогрев заднего стекла и звуковой сигнал (защищаются тем же F7).
• Отсутствие напряжения на управляющем проводе - при проверке мультиметром нет +12В на тонком проводе втягивающего реле (контакт "50") в момент запуска.
• Визуальное подтверждение - разрыв плавкой нити или оплавление корпуса предохранителя при осмотре.

Сопутствующий признак	Причина связи с F7
Не работает обогрев заднего стекла	Общая цепь питания через предохранитель F7
Отсутствует звук клаксона	Звуковой сигнал запитан от того же предохранителя

Важно: Данные симптомы проявляются только при исправном аккумуляторе и надёжном контакте клемм. Перед заменой предохранителя обязательно устраните причину перегрузки - чаще всего это замыкание в проводке стартера или "залипание" втягивающего реле.

Проблемы с генератором: проверка защитного предохранителя

Перегорание предохранителя генератора (F16 в монтажном блоке) – частая причина полного отсутствия зарядки аккумулятора на ВАЗ 21099. При этой неисправности контрольная лампа заряда на приборной панели обычно не горит при включении зажигания, а вольтметр показывает только напряжение АКБ (около 12В) даже на работающем двигателе. Следует немедленно проверить целостность этого защитного элемента.

Для проверки предохранителя F16 (номинал 16А) выполните следующие шаги: снимите крышку монтажного блока, расположенного слева под панелью приборов. Извлеките предохранитель визуально или с помощью съемника. Осмотрите плавкую вставку – перегоревший элемент имеет явно разорванную проволоку или потемнение на пластиковом корпусе.

Действия при обнаружении неисправности

Последовательность работ:

1. Установите исправный предохранитель точного номинала (16А).
2. Перед запуском двигателя проверьте цепь на КЗ: отсоедините провод "В+" от генератора и включите зажигание. Если новый предохранитель сразу перегорает – ищите замыкание в цепи:
• Повреждение изоляции провода от генератора к монтажному блоку
• Неисправность реле регулятора напряжения
• Короткое замыкание в диодном мосту генератора
3. При отсутствии КЗ запустите двигатель и замерьте напряжение на АКБ: норма 13.8–14.5В.

Важно: Постоянное перегорание F16 после замены указывает на критическую неисправность генератора или проводки. Попытка установки "жучка" вместо предохранителя приведет к возгоранию электропроводки!

Отказ цепи зажигания: диагностика предохранителей

При полном отсутствии искры или невозможности запуска двигателя первичной причиной часто становятся перегоревшие предохранители. Они защищают цепь зажигания от перегрузок и коротких замыканий. Выход из строя этих элементов мгновенно обесточивает критически важные компоненты системы.

В блоке предохранителей ВАЗ 21099 за работу зажигания отвечают два ключевых предохранителя: F1 (10А) и F8 (7.5А). Первый питает катушку зажигания, второй – контроллер и датчики. Их расположение легко определить по схеме на крышке блока.

Порядок диагностики и замены

Номер	Номинал	Защищаемая цепь
F1	10А	Катушка зажигания
F8	7.5А	Контроллер, датчики (Холла, ДПКВ)

Пошаговая проверка:

1. Снимите минусовую клемму с аккумулятора для безопасности.
2. Извлеките предохранители F1 и F8 из блока с помощью специальных щипцов.
3. Проведите визуальный осмотр: перегоревшая нить внутри корпуса указывает на неисправность.
4. Подтвердите диагноз мультиметром в режиме прозвонки – целый предохранитель покажет нулевое сопротивление.
5. Установите новые предохранители строго соответствующего номинала (10А и 7.5А).

Если после замены предохранители мгновенно перегорают повторно, ищите короткое замыкание в проводах или неисправность катушки зажигания. Никогда не используйте «жучки» или предохранители повышенного номинала – это может вызвать возгорание электропроводки.

Вентилятор радиатора не включается: поиск неполадок

Отказ вентилятора охлаждения радиатора – критичная неисправность, приводящая к перегреву двигателя. Для диагностики последовательно проверьте элементы цепи, начиная с самых простых и доступных.

Основные причины включают проблемы с электропитанием, датчиками, реле или механические повреждения вентилятора. Требуется методичная проверка каждого компонента.

Алгоритм диагностики

Выполняйте проверку в указанном порядке:

1. Предохранители:
   • Проверьте F7 (10А) в монтажном блоке – отвечает за цепь вентилятора.
   • Осмотрите F1 (16А) – защищает реле вентилятора.
   • Замените перегоревшие предохранители, выясните причину КЗ при повторном срабатывании.
2. Реле включения (К6):
   • Находится в монтажном блоке (обычно верхний ряд, второе слева).
   • Подайте +12В на контакт 85 реле, массу на 86 – исправное реле щелкнет.
   • Проверьте мультиметром сопротивление между контактами 30 и 87 при срабатывании.
3. Датчик температуры (ДТОЖ):
   • При достижении 100-105°C вентилятор должен включиться.
   • Отсоедините разъем датчика и замкните контакты проводов – исправный вентилятор запустится.
   • Проверьте сопротивление датчика: на холодном двигателе ~1-5кОм, при 100°C ~150-250 Ом.
4. Электродвигатель вентилятора:
   • Подайте +12В напрямую на красный провод моторчика, массу – на черный.
   • Отсутствие вращения или посторонние шумы указывают на неисправность мотора, износ щеток или заклинивание подшипника.
5. Проводка и контакты:
   • Осмотрите разъемы у датчика, реле и вентилятора на окисление и повреждения.
   • Прозвоните целостность проводов между реле, датчиком и моторчиком.
   • Проверьте надежность массы двигателя (клемма на корпусе возле аккумулятора).

Типичные неисправности и решения

Признак	Вероятная причина	Решение
Вентилятор не включается, предохранитель цел	Неисправность ДТОЖ, обрыв проводов, плохой контакт реле	Проверить датчик замыканием контактов, прозвонить цепь
Вентилятор работает постоянно	Залипание реле, замыкание проводов, неисправность ДТОЖ	Проверить реле, датчик (сопротивление на холодном двигателе)
Срабатывание предохранителя при включении	Короткое замыкание в цепи, заклинивание двигателя	Диагностика мотора, поиск КЗ в проводах
Вентилятор включается с опозданием	Неправильная работа ДТОЖ, слабый контакт в реле	Замена датчика, зачистка контактов реле

Важно: При проверке цепи с включенным зажиганием избегайте замыканий – используйте мультиметр и диагностические щупы. Если вентилятор не запускается принудительно – ищите обрыв питания или неисправность электромотора.

Замена предохранителя цепи обогрева заднего стекла

При отказе обогрева заднего стекла первым делом проверьте предохранитель F8 (15А) в монтажном блоке. Он расположен в салоне автомобиля под панелью приборов со стороны водителя. Снимите защитную крышку блока, найдите соответствующий элемент по схеме на обратной стороне крышки или в руководстве по эксплуатации.

Извлеките неисправный предохранитель плоскогубцами или специальным пинцетом из гнезда. Визуально оцените состояние: перегоревшая нить или оплавленный корпус подтверждают необходимость замены. Убедитесь, что новый элемент имеет идентичный номинал – 15 ампер. Установка предохранителя с меньшим или большим значением тока может привести к повторному перегоранию или повреждению электропроводки.

Порядок действий

1. Отключите зажигание и все потребители энергии
2. Снимите крышку блока предохранителей
3. Найдите слот F8 (цепь обогрева стекла)
4. Извлеките дефектный предохранитель
5. Вставьте исправный предохранитель 15А до щелчка
6. Проверьте работу обогрева после запуска двигателя

Важные нюансы:

• При частом перегорании F8 проверьте:
  • Короткое замыкание в проводах к заднему стеклу
  • Окисление контактов в разъемах
  • Неисправность реле обогрева (К5)
  • Повреждение токопроводящих нитей на стекле
• Никогда не используйте "жучки" – это провоцирует возгорание
• При замене держите запас предохранителей в бардачке

Параметр	Значение
Номер предохранителя	F8
Номинальный ток	15 ампер
Цвет корпуса	Синий
Доп. защищаемые цепи	Часы, прикуриватель

Не работает печка: проверка предохранителя вентилятора отопителя

Если вентилятор печки ВАЗ 21099 не включается на любой скорости, первым делом проверьте предохранитель F8 (15А), отвечающий за цепь отопителя. Он расположен в основном блоке предохранителей под капотом слева, рядом с аккумулятором. Снимите пластмассовую крышку блока, найдите предохранитель с маркировкой "F8" или "15A".

Достаньте предохранитель плоскогубцами или специальным пинцетом из блока. Внимательно осмотрите плавкую перемычку внутри прозрачного корпуса: она должна быть цельной без разрывов. Если нить оборвана или заметны почернения/оплавления – элемент требует замены. Используйте ТОЛЬКО предохранитель номиналом 15А – установка "жучка" или более мощного аналога опасна возгоранием.

Дальнейшие шаги при исправном предохранителе

Если F8 цел, проблема может быть в:

• Реле вентилятора (K5 в блоке у аккумулятора) – постучите по нему при включенной печке или замените на заведомо исправное.
• Кнопке включения отопителя – проверьте контакты на панели управления, подачу напряжения.
• Электродвигателе вентилятора – снимите кожух печки со стороны пассажира, проверьте подачу 12В на разъем мотора напрямую.
• Окисленных контактах – осмотрите колодку подключения моторчика под бардачком и массу кузова возле аккумулятора.

После замены предохранителя протестируйте печку на всех скоростях. Если он снова перегорает – ищите короткое замыкание в цепи: поврежденную изоляцию проводов, заклинивший мотор или замыкание в резисторе скоростей. Для диагностики потребуется мультиметр.

Проблемы с электродвигателем печки: диагностика цепи

Неисправности в работе электродвигателя отопителя ВАЗ 21099 чаще всего связаны с обрывом питания, окислением контактов или выходом из строя дополнительного резистора. Первичная диагностика начинается с проверки наличия напряжения на клеммах моторчика при включенной печке на разных скоростях.

Отсутствие вращения на всех режимах требует проверки предохранителя F7 (20А) в монтажном блоке и реле К5, управляющего печкой. Если моторчик работает только на максимальной скорости 4, вероятна неисправность резистора подкапотного блока или обрыв в его цепи.

Пошаговая диагностика цепи питания

Необходимый инструмент: мультиметр, контрольная лампа 12В, схема электропроводки.

1. Проверьте напряжение на контакте "30" реле К5 (должно быть +12В постоянно)
2. Убедитесь в наличии "+" на контакте "86" реле при включении зажигания
3. Проверьте срабатывание реле при подаче напряжения на управляющий контакт
4. Протестируйте целостность провода от реле к моторчику (черный с синей полосой)
5. Исследуйте "массу" двигателя (коричневый провод на кузове возле аккумулятора)

Критичные точки окисления: колодка под рулевой колонкой, разъем на моторчике, клеммы резистора. При работе только на 4 скорости снимите резистор и прозвоните его спирали мультиметром (номинал между контактами: 0.23 Ом, 0.82 Ом).

Симптом	Вероятная причина	Проверяемый элемент
Двигатель не работает	Обрыв питания	F7, реле К5, выключатель печки
Работает только на 4 скорости	Обрыв спиралей резистора	Дополнительный резистор (под капотом)
Прерывистая работа	Плохой контакт	Колодки, "масса", щетки двигателя

При исправной цепи и отсутствии вращения демонтируйте моторчик и подайте +12В напрямую от АКБ. Отсутствие реакции укажет на износ щеток или заклинивание вала. Для доступа к щеткам разберите корпус двигателя, предварительно очистив его от угольной пыли.

Отказ цепи обогрева сидений (при наличии)

Отказ цепи обогрева сидений на ВАЗ 21099 проявляется полным отсутствием нагрева одного или обоих сидений при включенном зажигании и активированном переключателе. Основными признаками являются холодная поверхность сиденья, неработающая контрольная лампочка на кнопке управления, а также возможное срабатывание предохранителя при попытке включения системы.

Проблема может возникать из-за повреждений проводки, окисления контактов, неисправности термодатчиков или перегорания нагревательных элементов. Диагностику следует начинать с проверки целостности предохранителя F7 (15 А) в монтажном блоке, отвечающего за эту цепь, и реле К7, расположенного в дополнительном блоке реле за панелью приборов.

Основные причины и методы устранения

Типовые неисправности и способы ремонта:

• Перегоревший предохранитель F7 – замените на аналогичный (15 А), предварительно проверив цепь на КЗ
• Неисправное реле обогрева – проверьте реле К7 тестером, при залипании контактов замените
• Обрыв проводки под сиденьем – осмотрите жгут при максимальном отодвигании сиденья, восстановите поврежденные провода
• Окисление контактов кнопки/разъемов – разберите кнопку управления, зачистите контакты, обработайте WD-40
• Выход из строя нагревательного элемента – прозвоните тестером спирали (норма 1-5 Ом), при обрыве замените подогрев

Компонент	Метод проверки	Решение
Термодатчик	Замер сопротивления при 20°С (около 1.5 кОм)	Замена при отклонениях
Кнопка включения	Прозвонка контактов в разных положениях	Чистка или замена кнопки
Масса кузова	Проверка контакта провода GND с кузовом	Зачистка точек крепления

Важные нюансы: При замене нагревателей используйте термостойкий герметик для фиксации элементов. Все работы с проводкой проводите при отключенном аккумуляторе. Если система потребляет ток более 20А – проверьте отсутствие короткого замыкания в жгуте перед установкой нового предохранителя.

Стеклоочистители перестали работать: анализ цепи

Отказ стеклоочистителей часто связан с проблемами в цепи питания или управления. Первичная диагностика требует проверки предохранителя F7 (15А), отвечающего за работу моторчика щеток и реле прерывистого режима. Его перегорание – распространенная причина полного отключения системы. Также следует осмотреть контакты в блоке предохранителей на предмет окисления или ослабления.

При исправном предохранителе переходят к анализу реле стеклоочистителя (обычно К3) и подрулевого переключателя. Тестирование мультиметром включает замер напряжения на контактах реле при активации переключателя. Отсутствие сигнала на управляющем контакте реле указывает на обрыв в цепи рулевой колонки или неисправность самого переключателя.

Ключевые точки диагностики

• Проверка питания: Замер напряжения на контакте 30 реле (должно быть +12В постоянно) и контакте 85 при включении зажигания.
• Тест переключателя: Прозвонка контактов подрулевого переключателя в разных положениях для выявления обрывов.
• Контроль массы: Осмотр точки заземления мотора (кузов под левой фарой) – коррозия крепления нарушает работу.

Компонент	Метод проверки	Признак неисправности
Мотор стеклоочистителя	Подача +12В напрямую на клеммы	Отсутствие реакции при прямом питании
Реле К3	Замена на заведомо исправное	Характерные щелчки без срабатывания цепи
Проводка	Визуальный осмотр, прозвонка	Перетёртые провода в гофре рулевой колонки

Если мотор не запускается при прямом подключении к АКБ – требуется его замена или ремонт щеточного узла. При восстановлении цепи обязательно очищайте контакты разъемов от окислов и проверяйте плотность посадки предохранителя F7 в гнезде.

Не работает омыватель лобового стекла

Основные причины неисправности омывателя лобового стекла на ВАЗ 21099 связаны с электрической частью, механическими повреждениями или засорением системы. Первым делом проверяется состояние предохранителя F7 (15 А) в монтажном блоке, отвечающего за цепи очистителей и омывателей. Коррозия контактов или перегорание плавкой вставки – частые проблемы.

При исправном предохранителе диагностика продолжается проверкой насоса омывателя, подачи напряжения на его разъем и целостности магистралей подачи жидкости. Обрыв проводов, окисление клемм или замерзание жидкости в бачке также блокируют работу системы.

Диагностика и устранение неполадок

Порядок действий:

1. Проверка предохранителя F7:
   • Извлеките предохранитель из монтажного блока (расположен под панелью слева от руля).
   • Осмотрите плавкую перемычку – перегоревшая нить требует замены на аналогичный (15 А).
   • Зачистите посадочные гнезда от окисления.
2. Тест насоса омывателя:
   • Снимите разъем с насоса (в бачке омывателя).
   • Подайте +12В от АКБ напрямую на контакты насоса (красный провод – "+", черный – "–"). Отсутствие гула укажет на неисправность моторчика.
   • При рабочем насосе проверьте напряжение на разъеме тестером при включении рычага омывателя. Отсутствие напряжения сигнализирует об обрыве проводов или неисправности подрулевого переключателя.
3. Осмотр магистралей и форсунок:
   • Продуйте шланги от бачка до форсунок компрессором.
   • Прочистите иголкой сопла форсунок (расположены на капоте).
   • Убедитесь в отсутствии трещин на трубках и герметичности соединений.

Ключевые узлы для проверки:

Компонент	Признак неисправности	Решение
Предохранитель F7	Перегоревшая нить, коррозия	Замена, зачистка контактов
Насос омывателя	Отсутствие звука работы, течь	Подача прямого напряжения, замена
Подрулевой переключатель	Нет напряжения на разъеме насоса	Прозвон мультиметром, замена переключателя
Форсунки/шланги	Закупорка, перегибы, обледенение	Прочистка, замена, утепление бачка

Важно: Зимой используйте незамерзающую жидкость – лед в магистралях блокирует систему. При замене насоса выбирайте модели с вертикальным расположением патрубка (оригинальный артикул – 2108-5209010).

Задний стеклоочиститель не функционирует

Проблемы с задним стеклоочистителем на ВАЗ 21099 часто возникают из-за неисправностей в цепи питания или механических повреждений. Отказ может проявляться как полное отсутствие работы, так и периодические сбои при включении. Первичная диагностика требует проверки ключевых компонентов системы.

Для локализации неполадки необходимо последовательно проверить цепь от предохранителя до электродвигателя. Наиболее частые причины включают перегоревший предохранитель, окисление контактов или неисправность подрулевого переключателя.

Возможные причины и методы диагностики

Проверка предохранителя:

• Найдите блок предохранителей в салоне (под панелью со стороны водителя)
• Изучите схему на крышке блока – для заднего стеклоочистителя обычно отвечает предохранитель F7 (10А)
• Извлеките предохранитель и осмотрите нить на предмет разрыва

Диагностика реле:

1. Определите реле стеклоочистителя (обычно серого цвета с маркировкой 2112-3747310)
2. Проверьте работоспособность заменой на заведомо исправное реле
3. Убедитесь в наличии напряжения на контактах 85 и 86 при включении переключателя

Компонент	Метод проверки	Признак неисправности
Электродвигатель	Подача 12В напрямую	Отсутствие вращения
Подрулевой переключатель	Прозвон мультиметром	Обрыв цепи в положении ON
Проводка	Визуальный осмотр	Перетёртые провода в гофре багажника

Дополнительные проверки: Убедитесь в целостности провода массы (чаще всего крепится под обшивкой багажника возле очистителя). Проверьте контактную группу в разъёме моторчика – частые коррозии из-за попадания воды. При наличии сигнала на разъёме двигателя, но отсутствии вращения – замените мотор-редуктор.

Предохранитель цепи омывателя фар (если установлен)

Перегорание предохранителя F14 (15А) в монтажном блоке – основная причина отказа омывателя фар. Это происходит при коротком замыкании в цепи или перегрузке из-за заклинивания электродвигателя насоса. Отказ проявляется полным отсутствием работы омывателя при включении, хотя стеклоомыватель может функционировать нормально (если системы разделены).

Проверку начинают с визуального осмотра предохранителя F14 в блоке под капотом. Если элемент цел, измеряют мультиметром напряжение на его контактах при включенном зажигании и активации омывателя фар. Отсутствие напряжения указывает на проблемы с кнопкой управления или проводкой. Наличие напряжения без реакции насоса требует диагностики насоса и его контактов.

Диагностика и устранение неисправностей

Последовательность действий для восстановления работы:

1. Замените предохранитель F14 на исправный (15А).
2. Проверьте целостность проводов от блока предохранителей к бачку омывателя, особенно на участках возле крыльев и в гофрах – часто происходит перетирание изоляции.
3. Протестируйте насос омывателя фар: подайте +12В напрямую с АКБ на его контакты. Отсутствие вращения мотора подтверждает его неисправность.
4. Осмотрите разъемы на насосе и под рулевой колонкой (место подключения кнопки) на предмет окисления или повреждения.
5. Проверьте кнопку включения мультиметром в режиме прозвонки – при нажатии контакты должны замыкаться.

Критические точки цепи:

Элемент	Расположение	Типовая неисправность
Предохранитель F14	Монтажный блок под капотом	Перегорание
Насос омывателя фар	В бачке омывателя (отдельный штуцер)	Залипание щеток, обрыв обмотки
Кнопка включения	Подрулевой переключатель	Окисление контактов

При частом повторном перегорании предохранителя после замены обязательно ищите КЗ в проводке: снимите разъем с насоса и проверьте сопротивление между "+" проводом и массой автомобиля. Показание близкое к 0 Ом указывает на короткое замыкание. Устраните повреждение изоляции или замените перебитый провод.

Не работает магнитола: проверка питания

Первым делом проверьте предохранитель магнитолы в монтажном блоке. На ВАЗ 21099 он обычно обозначен как F8 (15А) или F18 (20А) в зависимости от года выпуска. Извлеките предохранитель и убедитесь в целостности металлической перемычки. Даже при видимой исправности замените его на заведомо рабочий для исключения скрытого дефекта.

Используйте мультиметр для проверки напряжения на контактах разъёма магнитолы после её извлечения. Включите зажигание и измерьте напряжение между:

Проверка контактов разъёма

• Жёлтый провод (+12В постоянный, память): Должно быть ~12В при выключенном зажигании.
• Красный провод (+12В управляющий, ACC): Должно быть ~12В при включённом зажигании.
• Чёрный провод («масса»): Проверьте сопротивление между ним и кузовом авто – должно быть близко к 0 Ом.

Если питание отсутствует на красном или жёлтом проводе:

1. Прозвоните цепь от разъёма до предохранителя на обрыв.
2. Проверьте контактные группы в монтажном блоке – частый источник окисления и плохого соединения.
3. Исследуйте состояние клемм АКБ и «массового» провода на кузове.

Провод	Назначение	Нормальное напряжение
Жёлтый	Постоянное +12В (память)	~12В (всегда)
Красный	Управляющее +12В (ACC)	~12В (зажигание ON)
Чёрный	«Масса» (GND)	0 Ом (относительно кузова)

Важно: Если магнитола включается только при запуске двигателя – проверьте целостность красного провода. Если сбрасываются настройки – проблема в жёлтом проводе или его предохранителе. При отсутствии «массы» магнитола не включится даже при наличии питания.

Проблемы с электропакетом: центральные замки

Основная неисправность центральных замков на ВАЗ 21099 проявляется в частичной или полной потере работоспособности системы. Чаще всего владельцы сталкиваются с тем, что замки перестают реагировать на сигнал с брелока или кнопки в салоне, либо срабатывают только некоторые двери. Нарушение синхронизации работы актуаторов особенно заметно при попытке дистанционного открытия багажника или люка бензобака.

Характерным признаком проблем с электропакетом является самопроизвольное срабатывание замков во время движения или при выключении зажигания. Нередко возникает ситуация, когда двери блокируются сразу после ручного открытия, либо система не реагирует на физический поворот ключа в замке водительской двери. Особую опасность представляет полный отказ разблокировки дверей изнутри.

Распространенные причины и диагностика

Ключевые источники неполадок:

• Окисление контактов в блоке предохранителей (главным образом F14 15A и реле К6)
• Короткое замыкание в проводке дверных гофр из-за перетирания изоляции
• Выход из строя актуаторов (моторчиков) в дверях
• Коррозия клемм массы кузова (особенно под бардачком и у порогов)
• Сбои в работе центрального блока управления замками

Для первичной диагностики проверьте:

1. Целостность предохранителей мультиметром
2. Наличие 12V на фишке центрального блока при нажатии кнопки
3. Работу концевиков дверей (при открытой двери контролька в блоке должна гаснуть)

Симптом	Вероятная причина	Экстренное решение
Замки не срабатывают от брелока	Разряжен батарейка брелока, окисление антенны	Ручная синхронизация брелока, замена батарейки
Срабатывает только водительская дверь	Обрыв провода в гофре двери, неисправность актуатора	Прогрев проводов феном, временное подключение актуатора напрямую
Постоянное гудение реле в блоке	Залипание контактов реле К6	Замена реле, очистка посадочного гнезда

Важно! При замене актуаторов используйте только оригинальные детали с корректным ходом штока. Самодельные регулировки кронштейнов приводят к перекосу механизма и повторным поломкам. После ремонта обязательна обработка разъемов WD-40 для защиты от влаги.

Отказ цепи освещения салона

При неработающем освещении салона ВАЗ 21099 первым делом проверьте предохранитель F7 (10А) в монтажном блоке. Этот элемент чаще всего выходит из строя из-за перегрузки или короткого замыкания в цепи. Используйте мультиметр для диагностики: при перегоревшем предохранителе прибор покажет обрыв между контактами.

Если предохранитель исправен, осмотрите лампы плафонов и контакты патронов. Окисление или деформация контактов часто препятствуют надежному соединению. Особое внимание уделите центральному плафону над зеркалом заднего вида – его контакты подвержены коррозии из-за протечек через люк.

Диагностика и устранение неполадок

Основные причины отказа:

• Короткое замыкание в проводке дверных стоек (провода перетираются в гофре)
• Залипание кнопочных выключателей в дверных проемах
• Обрыв массы (точка крепления за кузовом под обшивкой левой стойки)
• Неисправность переключателя на плафоне

Алгоритм ремонта:

1. Снимите обшивку стоек, проверьте целостность проводов мультиметром
2. Обработайте клеммы выключателей WD-40, замените залипшие механизмы
3. Зачистите контакт массы на кузове до металла, нанесите смазку Циатим
4. Проверьте переключатель плафона: при включении контакты 3-4 должны замыкаться

Компонент	Параметры проверки
Кнопочный выключатель	Сопротивление при нажатии: 0-0.5 Ом
Проводка дверей	Сопротивление между разъемами: ≤0.2 Ом
Питание плафона	Напряжение на оранжевом проводе: 12±0.5В

Важно: При замене проводов в дверных гофрах используйте провода ПВА 1.5 мм² с двойной изоляцией. Избегайте скруток – применяйте пайку с термоусадкой.

Неисправности цепи привода стеклоподъемников

Отказ работы стеклоподъемников на ВАЗ 21099 часто связан с проблемами в электроцепи питания. Неисправности могут проявляться как полным отказом всех стеклоподъемников, так и отдельных окон. Основными компонентами цепи являются предохранитель F7 (20А), реле К7, кнопки управления, моторы механизмов и соединительная проводка.

Диагностику начинают с проверки целостности предохранителя F7 в монтажном блоке, так как он наиболее подвержен перегоранию при перегрузках. Далее анализируют состояние реле, контактов и целостность проводов. Особое внимание уделяют участкам проводки в гофре между кузовом и дверьми – здесь часто происходит перелом жил из-за постоянного изгиба.

Типичные неполадки и диагностика

Симптом	Возможная причина
Не работают все стеклоподъемники	Перегорел F7, неисправно реле К7, обрыв «массы»
Не работает одно окно	Окисление клемм мотора, обрыв проводов в двери, поломка кнопки
Окна работают только при заведенном двигателе	Коррозия контактов реле, падение напряжения
Двигатель гудит, но стекло не движется	Заклинивание механизма, износ шестерни привода

Алгоритм проверки:

1. Проверить напряжение на контактах предохранителя F7 тестером
2. Убедиться в срабатывании реле К7 (характерный щелчок при включении зажигания)
3. Протестировать подачу +12В на фишку мотор-редуктора
4. Прозвонить провода от кнопок к моторам на обрыв
5. Очистить окисленные контакты в дверных разъемах

Критичные участки проводки: перегибы у основания стойки двери (особенно водительской), контакты под рулевой колонкой, колодка реле в монтажном блоке. При замене моторов используйте только оригинальные комплектующие – нештатная нагрузка вызывает повторное перегорание предохранителя.

Обогрев зеркал не работает: схема подключения

Неисправность обогрева зеркал на ВАЗ 21099 чаще всего связана с повреждением цепи питания или компонентов системы. Основные элементы схемы включают монтажный блок предохранителей, кнопку активации, реле, проводку и нагревательные элементы в зеркалах. Диагностику начинают с проверки целостности предохранителя и наличия напряжения в ключевых точках цепи.

Обогрев зеркал работает параллельно с обогревом заднего стекла через общее реле. При нажатии кнопки на панели приборов замыкается цепь управления реле, которое подает +12V от предохранителя F7 (10А) на нагревательные элементы обоих зеркал. Масса замыкается через кузов автомобиля.

Схема подключения и компоненты

Компонент	Расположение	Функция
Предохранитель F7 (10А)	Монтажный блок	Защита цепи питания
Кнопка включения	Панель приборов	Активация реле
Реле обогрева (К6)	Монтажный блок	Коммутация питания
Проводка (оранжевый провод)	От реле к зеркалам	Подача +12V
Нагревательные элементы	Внутри зеркал	Генерация тепла

Типичные проблемы и решения:

1. Перегоревший предохранитель F7:
   • Проверить мультиметром на обрыв
   • Заменить на аналогичный (10А)
2. Неисправность кнопки:
   • Прозвонить контакты при включении
   • Очистить окислы или заменить кнопку
3. Обрыв проводки:
   • Проверить целостность оранжевого провода от реле до разъёмов зеркал
   • Осмотреть участки возле петель дверей
4. Выход из строя реле К6:
   • Заменить на заведомо исправное
   • Проверить срабатывание при включении кнопки
5. Повреждение нагревателя в зеркале:
   • Измерить сопротивление элемента (норма: 10-20 Ом)
   • При обрыве заменить зеркало целиком

Важно: При проверке цепи используйте мультиметр. Напряжение на разъёме зеркала должно быть +12V при включённой кнопке и работающем двигателе. Отсутствие массы проверяется тестером между кузовом и минусовым контактом разъёма.

Окисление контактов в блоке предохранителей

Окисление контактов возникает из-за попадания влаги, температурных перепадов или естественного старения металла. Коррозия образует на поверхности токоведущих элементов изолирующий слой, нарушающий проводимость. Особенно уязвимы контакты реле и силовых предохранителей, испытывающих высокие нагрузки.

При окислении сопротивление соединений возрастает, что приводит к локальному перегреву. Это усугубляет разрушение контактов и может вызвать оплавление пластиковых деталей блока. Характерно волнообразное проявление неисправностей – проблемы возникают при повышенной влажности или исчезают после прогрева двигателя.

Диагностика и устранение

Признаки окисления:

• Периодический отказ фар, дворников или поворотников
• Срабатывание предохранителей без видимой причины
• Треск или искрение при установке реле
• Потемнение пластика вокруг контактных гнёзд

Этапы очистки:

1. Отсоедините минусовую клемму АКБ
2. Извлеките блок предохранителей и вскройте корпус
3. Обработайте контакты специальным очистителем электрооборудования
4. Аккуратно удалите окислы пластиковой щёткой или ластиком
5. Нанесите токопроводящую смазку для защиты

Важно: Запрещено использовать наждачную бумагу или абразивы – это разрушает защитное покрытие контактов. При сильной коррозии замените колодки или весь блок.

Профилактика	Рекомендации
Герметизация	Обработайте стык крышки и корпуса силиконовым герметиком
Контроль влажности	Регулярно просушивайте пространство под панелью приборов
Защита контактов	Наносите медную смазку при установке новых предохранителей

Плавление пластика корпуса блока предохранителей

Плавление корпуса блока предохранителей ВАЗ 21099 возникает из-за критического перегрева контактных групп. Это происходит при прохождении тока выше номинального через участки с повышенным переходным сопротивлением. Нагрев передается на пластик, который деформируется и теряет форму.

Основными провоцирующими факторами являются окисленные контакты, ослабленные зажимы и установка предохранителей нештатного номинала. Особенно часто страдают гнезда цепей с высоким энергопотреблением: генератора, фар, отопителя.

Типичные причины перегрева:

• Коррозия контактов - окислы увеличивают сопротивление
• Недостаточный прижим предохранителя в гнезде
• Использование "жучков" вместо предохранителей
• Эксплуатация деформированных или некачественных предохранителей
• Перегрузка цепи при установке оборудования повышенной мощности

Алгоритм устранения неисправности

1. Отключите АКБ перед началом работ
2. Демонтируйте блок и очистите контакты от окислов
3. Подогните прижимные лепестки для плотного контакта
4. Замените оплавленные колодки новыми или восстановите пайкой
5. Установите предохранители строго по схеме с корректным номиналом

Профилактические меры:

Действие	Периодичность
Визуальный осмотр блока	Каждые 5 000 км
Очистка контактов	При замене предохранителей
Проверка плотности посадки	Раз в сезон

При сильном повреждении корпуса обязательна замена всего блока. Восстановление термически деформированного пластика не обеспечит надежной изоляции. Для монтажа используйте только оригинальные комплектующие с термостойким корпусом.

Короткое замыкание в монтажном блоке

Короткое замыкание возникает при контакте оголённых проводов с металлическими частями кузова или между собой. Основные причины включают повреждение изоляции из-за трения о корпус блока, окисление контактов, неаккуратную установку нештатного оборудования (магнитолы, сигнализации), а также попадание влаги или технических жидкостей в монтажный блок.

Признаки замыкания легко определить: предохранитель конкретной цепи перегорает сразу после замены, появляется запах горелой изоляции, возникает искрение в районе блока или происходит частичный/полный отказ электрооборудования (фары, дворники, поворотники).

Поиск места замыкания:

1. Отключите минусовую клемму АКБ перед началом работ.
2. Извлеките перегоревший предохранитель и проверьте схему подключения его цепи.
3. Визуально осмотрите провода на участке от блока до потребителя: ищите потёртости, оплавления, следы окислов.
4. Прозвоните мультиметром провода цепи в режиме проверки сопротивления (между «+» и «массой»).
5. Поочерёдно отключайте потребители в проблемной цепи для локализации участка.

Устранение неисправности:

• Зачистите и обезжирьте окисленные контакты реле и разъёмов.
• Восстановите изоляцию проводов термоусадкой или изолентой.
• Закрепите болтающиеся провода пластиковыми хомутами вдали от острых кромок.
• Замените деформированные контактные колодки.
• Просушите блок феном при попадании влаги.

После ремонта установите новый предохранитель номиналом, указанным на крышке блока, и проверьте работу цепи. Если проблема сохраняется – повторите диагностику.

Профилактика	Последствия игнорирования
Регулярная очистка контактов от окислов	Пожар из-за возгорания проводки
Защита блока от влаги (герметизация щитка)	Выход из строя реле и электронных компонентов
Проверка жгутов при установке дополнительного оборудования	Постоянный перерасход предохранителей

Ненадежная фиксация предохранителей в гнездах

Проблема проявляется в самопроизвольном выпадении предохранителей или отсутствии стабильного контакта в гнездах блока. Это приводит к внезапному отключению фар, поворотников, печки и других потребителей, создавая аварийные ситуации. Плохой контакт дополнительно вызывает локальный перегрев, оплавление пластика и окисление металлических элементов.

Основные последствия – неработоспособность критичных систем автомобиля и риск возгорания из-за искрения. Наиболее уязвимы гнезда цепей с высоким током (например, обогрев заднего стекла, вентилятор охлаждения), где плохой контакт быстро приводит к термическим повреждениям.

Причины и методы устранения

Ключевые факторы ненадежной фиксации:

• Ослабление пружинных контактов – из-за циклов нагрева/охлаждения и естественного старения металла
• Коррозия или загрязнение гнезд – окислы и грязь увеличивают переходное сопротивление
• Деформация "усиков" предохранителя – некачественные детали или многократная замена
• Оплавление посадочных мест – следствие перегрева при плохом контакте или перегрузке

Эффективные решения:

1. Очистка гнезд от окислов узкой отверткой с наждачной бумагой и обработка контактов очистителем-смазкой
2. Аккуратное поджатие контактных лепестков тонкогубцами для увеличения силы прижима
3. Замена деформированных гнезд методом пайки или установка ремонтных клеммных колодок
4. Использование предохранителей с широкими пружинящими пластинами (оригинальные или качественные аналоги)

Профилактика	Экстренные меры
Регулярная проверка плотности посадки	Временная фиксация изолентой
Нанесение токопроводящей смазки	Установка предохранителя на 1-2 А больше номинала

Коррозия металлических контактов платы

Коррозия контактных дорожек на плате блока предохранителей ВАЗ 21099 возникает из-за проникновения влаги через микротрещины в корпусе или негерметичные уплотнители. Окисление усиливается при эксплуатации автомобиля в условиях высокой влажности, зимней езде по реагентам или после мойки двигателя. Пораженные участки теряют электропроводность, что приводит к нарушению работы потребителей энергии.

Характерными признаками проблемы являются: нестабильная работа фар, поворотников или дворников, самопроизвольное срабатывание реле, локальный перегрев платы. При визуальном осмотре коррозия проявляется зеленоватыми или белесыми разводами на контактах, потемнением металла, отслоением защитного покрытия дорожек.

Способы устранения и профилактики

Очистка контактов:

• Аккуратно зачистите поврежденные зоны стекловолоконной щеткой или ластиком
• Обработайте дорожки бескислотным флюсом (например, спиртоканифольным составом)
• Промойте плату изопропиловым спиртом для удаления остатков окислов

Восстановление соединений:

• Пропаяйте поврежденные участки оловянно-свинцовым припоем с температурой плавления до 300°C
• При сильном разрушении дорожек нанесите токопроводящий лак или установите медные перемычки

Герметизация блока:

1. Обезжирьте стык корпуса ацетоном
2. Нанесите термостойкий силиконовый герметик по периметру крышки
3. Замените изношенные резиновые уплотнители кабельных вводов

Материал для защиты	Способ нанесения
Автоэлектроника лак	Кистью после ремонта контактов
Силиконовая смазка	На клеммы перед сборкой

Важно: После ремонта проверяйте плотность фиксации предохранителей в гнездах – неплотная посадка ускоряет повторное окисление. Регулярная обработка клемм контактной смазкой (раз в 2 года) предотвратит рецидив коррозии.

Установка дополнительных предохранителей в модернизированный блок

Модернизация блока предохранителей ВАЗ 21099 часто требует интеграции дополнительных защитных элементов для новых потребителей энергии (противотуманные фары, мощная акустика, дополнительное освещение). Стандартная конструкция не рассчитана на повышенные нагрузки, поэтому установка новых предохранителей – критически важный этап для предотвращения перегрева проводки и коротких замыканий.

Перед монтажом необходимо тщательно спланировать схему подключения: определить номинал предохранителей для каждого нового устройства, выбрать сечение проводов в соответствии с токовой нагрузкой и продумать точки подключения к источнику питания. Обязательно используется реле для мощных потребителей (свыше 10А), а все соединения изолируются термоусадочной трубкой.

Пошаговая установка и подключение

После подготовки схемы выполните следующие действия:

1. Демонтаж штатного блока: Снимите минусовую клемму с АКБ. Открутите крепления блока предохранителей и аккуратно отсоедините колодки жгутов.
2. Подготовка модернизированного блока: Установите новые гнезда предохранителей в свободные секции корпуса (или в заранее подготовленные посадочные места). Надежно зафиксируйте их термоклеем или пластиковыми защелками.
3. Прокладка проводки:
   • Плюсовые провода от новых предохранителей ведите через реле напрямую к АКБ (обязательно через отдельный предохранитель-блинчик у клеммы "+").
   • Управляющие провода реле подключите к штатным цепям зажигания или отдельным кнопкам.
   • Минусовые линии запитывайте на кузов (места контакта зачистите до металла).

Важно: Каждый новый предохранитель должен располагаться максимально близко к источнику питания. Избегайте скруток – используйте пайку или обжимные клеммы. После монтажа проверьте мультиметром отсутствие КЗ на массу.

Тип потребителя	Рекомендуемый номинал предохранителя	Сечение провода (мм²)
Противотуманные фары (55W)	15А	1.5
Сабвуфер (500W)	50А	4.0
Дополнительные габариты (LED)	5А	0.75

После сборки подайте напряжение и проверьте работу всех цепей под нагрузкой. Убедитесь, что корпус блока не нагревается, а новые предохранители не срабатывают без причины. Регулярно осматривайте места соединений на предмет окисления.

Замена штатного блока предохранителей на современный аналог

Штатный блок предохранителей ВАЗ 21099 устарел конструктивно: ненадёжные пружинные контакты перегреваются, пластмасса корпуса трескается, а расположение элементов усложняет диагностику. Переход на современный аналог с blade-предохранителями решает эти проблемы, повышая безопасность и упрощая обслуживание.

Основные преимущества модернизации: увеличенная токовая нагрузка на контакты, чёткая маркировка цепей, лёгкий визуальный контроль исправности предохранителей и реле. Для замены потребуется новый блок (например, JS-100, JS-200 или аналог), проводка сечением 1.5–2.5 мм², термоусадка и инструмент для демонтажа штатной панели.

Порядок установки

Демонтаж штатного блока:

1. Отключите минусовую клемму АКБ.
2. Снимите пластиковую накладку под рулём (фиксаторы отвёрткой).
3. Фотографируйте схему подключения штатных проводов.
4. Аккуратно отсоедините колодки и реле, открутите крепления блока.

Подготовка нового блока:

• Сгруппируйте цепи по нагрузке (фары, зажигание, габариты и т.д.).
• Нанесите маркировку на провода согласно схеме автомобиля.
• Установите реле (например, для дальнего света, дворников) в разъёмы нового блока.

Монтаж и подключение:

1. Закрепите корпус нового блока на штатное место или рядом (используйте кронштейны).
2. Последовательно соедините провода с колодками через обжимные клеммы, изолируя термоусадкой.
3. Проверьте отсутствие перегибов проводки и надёжность фиксации.

Критические нюансы

Параметр	Требование
Сечение проводов	Не менее 1.5 мм² для сигнальных цепей, от 2.5 мм² для питания фар/стартера
Защита цепей	Обязательное использование предохранителей с номиналом, соответствующим нагрузке (см. мануал ВАЗ 21099)
Изоляция	Двойная: термоусадка + изолента на всех соединениях

Важно: перед включением АКБ проверьте мультиметром отсутствие КЗ на массу. Первый запуск выполните без нагрузки – убедитесь в отсутствии нагрева контактов. Рекомендуется дополнительно установить диодные реле поворотов и света для снижения нагрузки.

Типичные ошибки при самостоятельном ремонте блока предохранителей ВАЗ 21099

Многие автовладельцы игнорируют необходимость отключения минусовой клеммы аккумулятора перед началом работ. Это приводит к коротким замыканиям при случайном касании металлическим инструментом контактов реле или корпуса машины. Последствиями становятся оплавленные разъемы, выход из строя электронных компонентов и даже возгорание проводки.

Распространенная ошибка – установка предохранителей неподходящего номинала "временно" из-за отсутствия нужного элемента. Использование "жучков" или деталей с завышенным током (например, 25А вместо 10А) провоцирует перегрев и разрушение токоведущих дорожек на плате блока, а также повреждение защищаемой электропроводки.

Опасные последствия неверных действий

Критичные нарушения при диагностике: Попытки проверить цепь "на искру" путем замыкания контактов отверткой или проволокой. Это гарантированно повреждает контакты реле, уничтожает дорожки на монтажной плате и может вывести из строя электронный блок управления двигателем.

Распространенные монтажные ошибки:

• Неполная фиксация реле и предохранителей в посадочных местах, вызывающая вибрацию, искрение и оплавление пластика корпуса
• Установка элементов под наклоном или с перекосом, ведущая к нарушению контакта и локальному перегреву
• Применение силиконовых герметиков для "упрочнения" соединений – состав со временем разрушает металл контактов

Некорректная работа с контактными группами:

1. Очистка окисленных контактов наждачной бумагой или напильником – абразивы снимают защитное покрытие, ускоряя коррозию
2. Чрезмерное усилие при подгибании клемм разъемов – приводит к надлому медных токопроводящих пластин
3. Использование кислотных очистителей без последующей нейтрализации – агрессивные составы разъедают металл

Ошибка	Последствие	Правильное решение
Игнорирование схемы электропроводки	Неверное подключение реле, выход из строя оборудования	Сверка с официальной схемой перед отсоединением проводов
Замена блока без отключения АКБ	Короткое замыкание, сгорание ЭБУ	Обязательное снятие минусовой клеммы
Механическая деформация корпуса при разборке	Трещины, нарушение герметичности	Аккуратное отжимание защелок тонкой отверткой

Профилактическая чистка контактов блока предохранителей

Регулярная чистка контактов предотвращает окисление и нарушение проводимости тока. Налёт пыли и следы окислов ухудшают контакт между предохранителем и разъёмом, что ведёт к перегреву и отказу оборудования.

Процедуру выполняют при отключенной клемме аккумулятора с периодичностью 1-2 раза в год или после длительной стоянки автомобиля. Особое внимание уделите силовым цепям (фары, стартер, вентилятор печки), где протекают высокие токи.

Порядок работ

1. Демонтаж блока: снимите крышку блока предохранителей, расположенного слева под торпедой. Открутите крепёжные гайки и аккуратно отсоедините колодки проводов.
2. Визуальный осмотр: проверьте следы оплавления пластика, потемнение контактов или трещины на предохранителях. Повреждённые элементы замените.
3. Очистка:
   • Обработайте контактные площадки щёткой с мягким ворсом для удаления пыли
   • Удалите окислы мелкозернистой наждачной бумагой (№600-800)
   • Протрите контакты безворсовой салфеткой, смоченной в спирте или очистителе электроники

Материал	Назначение	Чего избегать
Кисточка из натурального ворса	Удаление рыхлой пыли	Жёсткие щётки (царапают металл)
Наждачная бумага P800	Снятие окислов	Абразивы крупнее P400
Изопропиловый спирт	Обезжиривание	Бензин/ацетон (разъедают пластик)

После обработки нанесите на контакты токопроводящую смазку или вазелин для защиты от влаги. Убедитесь в плотной посадке предохранителей при сборке – люфт приводит к искрению и нагреву. Тестируйте электрические цепи после подключения АКБ.

Использование термоусадки для ремонта проводов

Повреждённая изоляция или обрыв жил в проводке блока предохранителей ВАЗ 21099 требуют надёжной защиты от короткого замыкания и окисления. Термоусадка (термоусадочная трубка) создаёт герметичный слой, восстанавливая изоляционные свойства и механическую прочность провода.

Перед применением очистите ремонтируемый участок от грязи, зачистите концы проводов при обрыве и обезжирьте поверхность. Для надёжного контакта соедините жилы пайкой или обжимными гильзами – скрутка недопустима.

Порядок работ

1. Отсоедините клемму АКБ для обесточивания бортовой сети.
2. Отрежьте термоусадку с запасом 15-20 мм с каждой стороны от повреждения.
3. Наденьте трубку на провод до восстановления соединения.
4. После спайки/обжима сдвиньте термоусадку на ремонтируемый участок.
5. Равномерно прогрейте строительным феном или зажигалкой (без пережога) до полной усадки и герметизации.

Критические нюансы:

• Диаметр трубки после усадки должен плотно обжимать провод (подбирайте с коэффициентом усадки 2:1 или 3:1).
• При ремонте пучка проводов используйте термоусадку с клеевым слоем для влагозащиты.
• Избегайте перегрева – это вызывает деформацию или прожигание изоляции.

Тип повреждения	Рекомендуемая термоусадка
Одиночный провод (сечение до 2.5 мм²)	Трубка ⌀ 3-4 мм (до усадки)
Пучок проводов	Клеевая термоусадка ⌀ 10-12 мм
Защита клемм	Трубка с малым диаметром (⌀ 1.5-2 мм)

После усадки проверьте фиксацию трубки: она не должна проворачиваться или смещаться. Убедитесь в отсутствии перегибов провода и восстановлении работоспособности цепи тестером перед подключением АКБ.

Сборка домашней тестовой платы для проверки предохранителей

Для быстрой диагностики неисправных предохранителей ВАЗ 21099 в гараже можно изготовить компактную тестовую плату. Устройство работает по принципу контроля целостности токоведущей перемычки: при подключении исправного элемента загорается световой индикатор. Конструкция собирается на базе легкодоступных компонентов без сложной пайки.

Основой служит текстолитовая пластина 50х80 мм толщиной 2-3 мм, где размещаются пружинные контакты под стандартные предохранители ножевого типа (mini-blade). Для питания достаточно кроны 9В – её хватает на сотни проверок. Обязательно предусмотрите защиту от переполюсовки через диод 1N4007.

Комплектующие и сборка

• Контактные группы: 6 пар пружинных клемм от сгоревших автомобильных реле
• Индикация: светодиоды 3 мм (красный/зелёный) с токоограничивающими резисторами 1 кОм
• Монтаж:
  1. Разметьте плату под 3 предохранителя (5А, 7.5А, 10А)
  2. Закрепите контакты винтами М3 с обратной стороны
  3. Соедините клеммы параллельно с соблюдением полярности
  4. Впаяйте светодиоды в общую цепь после резисторов

Компонент	Характеристики	Назначение
Крона 9V	Тип 6F22	Источник питания
Диод 1N4007	1A/1000V	Защита от переполюсовки
Резистор	1 кОм, 0.25W	Ограничение тока светодиода

Важно: перед проверкой обязательно очищайте ножки предохранителей от окислов. Ложные срабатывания часто возникают из-за плохого контакта. При тестировании прижимайте элемент до характерного щелчка – пружинные клеммы должны плотно обхватывать металлические части.

Нелицензионные блоки предохранителей: риски использования

Использование нелицензионных блоков предохранителей в ВАЗ 21099 создает прямую угрозу электросистеме автомобиля. Такие изделия производятся без соблюдения заводских стандартов качества, что отражается на их эксплуатационных характеристиках и безопасности.

Дешевые материалы и упрощенная конструкция приводят к критическим уязвимостям. Отсутствие сертификации означает, что производитель не гарантирует соответствие техническим требованиям, необходимым для стабильной работы автомобильной электросети.

Основные опасности:

• Перегрев и оплавление корпуса из-за некачественного термостойкого пластика
• Некорректное замыкание контактов, вызывающее короткое замыкание в бортовой сети
• Окисление токопроводящих элементов из-за использования сплавов без защитного покрытия
• Несоответствие номиналов предохранителей, приводящее к несрабатыванию защиты при перегрузках
• Пожарная опасность при перегреве контактов или дуговом разряде

Параметр	Оригинал	Нелицензионный аналог
Материал корпуса	Самозатухающий пластик	Горючий пластик
Клеммы	Латунь с никелевым покрытием	Сталь без покрытия
Точность посадки предохранителей	±0.1 мм	±0.5 мм и более
Температурный режим	До +120°C	Деформация при +70-80°C

Экономия на стоимости нелицензионного блока многократно увеличивает риск повреждения дорогостоящих электронных компонентов: от выхода из строя реле и контроллеров до перегорания генератора или ЭБУ. Восстановление после таких поломок требует серьезных финансовых затрат.

Проверка происхождения блока и наличие сертификата соответствия – обязательные условия при покупке. Установка только оригинальных компонентов гарантирует защиту электроцепей и предотвращает аварийные ситуации на дороге.

Список источников

Для подготовки материала о проблемах и решениях, связанных с блоком предохранителей ВАЗ 21099, использовались технические документы, профильные издания и экспертные мнения. Основное внимание уделялось проверенным данным, характерным для данной модели автомобиля.

Актуальность информации подтверждена сопоставлением с несколькими независимыми источниками, включая официальную техническую литературу и практические рекомендации автомехаников. Специализированные ресурсы по ремонту отечественных авто составили ядро исследования.

• Официальное руководство по ремонту ВАЗ 2108/2109/21099 (издательство "ЗАРУЛЕМ")
• Электрические схемы ВАЗ 21099 из заводской технической документации
• Архивы статей журнала "За рулём" по диагностике электрооборудования
• Технические бюллетени СТО АвтоВАЗа по типовым неисправностям
• Монографии "Электрооборудование автомобилей ВАЗ" (В.И. Егоров)
• Протоколы испытаний блоков предохранителей от лаборатории "Автоэлектроника"
• Материалы автофорумов: Drive2.ru (раздел Lada 21099), ВАЗ-клуб, Форум автомобилей ВАЗ
• Видеоинструкции канала "Автоэлектрика ВАЗ" на YouTube
• Отчёты сервисных центров по статистике отказов электросистем

Видео: Предохранители и реле ВАЗ 2108 2109 21099 со схемами и обозначением


• Виды и параметры вагонов-рефрижераторов

• Руководство по воздушному фильтру ВАЗ-2107 - выбор, монтаж, уход

• Разборка ВАЗ в Москве и Московской области - запчасти и утилизация
