Неисправности габаритных огней на иномарках - частые причины
Статья обновлена: 18.08.2025
Габаритные огни – обязательный элемент безопасности любого автомобиля. Их неисправность создает аварийную ситуацию и влечет административную ответственность.
Отказ работы габаритов на современных иномарках чаще всего связан с несколькими ключевыми причинами: выходом из строя ламп, повреждением электропроводки, окислением контактов, неисправностью реле или предохранителей, либо сбоями в работе блока управления освещением.

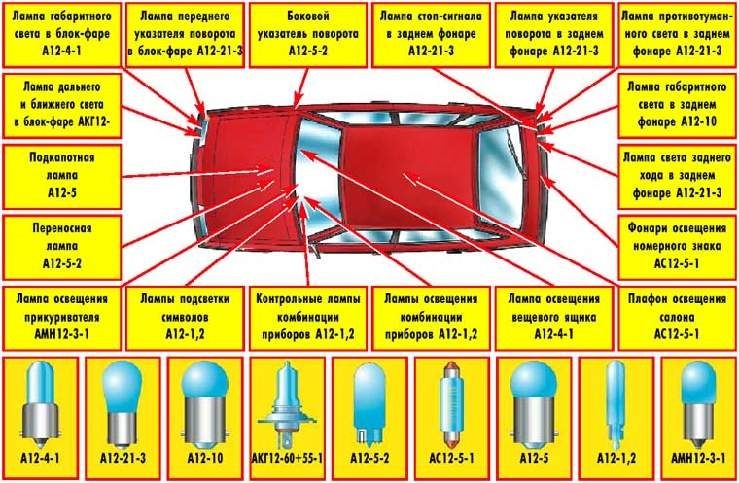

Неисправность лампочки габаритного огня в блок-фаре
Перегорание самой лампы – наиболее частая причина неработающего габарита. Срок службы лампочек ограничен, особенно при частых вибрациях или перепадах напряжения в бортовой сети.
Плохой контакт в патроне из-за окисления или деформации клемм также приводит к нарушению цепи. Коррозия усиливается при попадании влаги внутрь фары или после длительной стоянки в сырости.
Другие возможные причины
- Обрыв проводов в подводящей цепи из-за перетирания или повреждения грызунами
- Выход из строя предохранителя, отвечающего за габаритные огни конкретной фары
- Неисправность реле или блока управления светом (в системах с CAN-шиной)
- Залипание контактов выключателя освещения на рулевой колонке
| Признак | Вероятная причина |
|---|---|
| Габарит не работает только с одной стороны | Перегорела лампа, плохой контакт, обрыв провода |
| Не работают оба габарита | Перегорел общий предохранитель, неисправен выключатель |
| Огонь мигает при движении | Потеря контакта в патроне, перелом проводки |
Для диагностики сначала проверяют состояние лампы визуально или установкой заведомо исправного аналога. Если проблема сохраняется, тестируют напряжение на контактах патрона при включенных габаритах мультиметром. Отсутствие напряжения требует проверки цепи от предохранителя до фары.

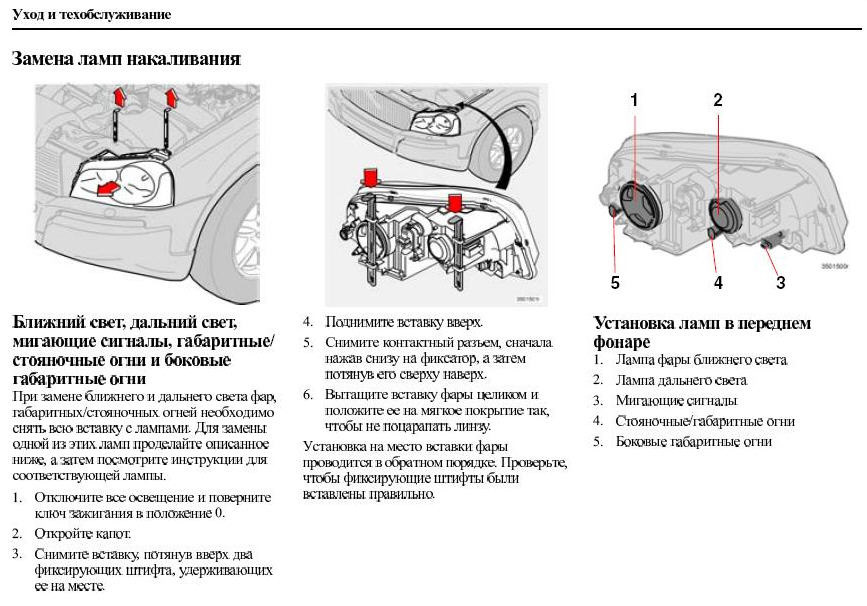

При замене лампы в блок-фаре важно использовать модель с аналогичными параметрами мощности и типа цоколя. Несоответствие может вызвать перегрев или ошибки в системе диагностики. После ремонта обязательно проверяют герметичность установки лампы для предотвращения запотевания фары.
Окисление контактов в патроне лампы габаритов
Окисление контактных поверхностей внутри патрона лампы габаритов возникает из-за воздействия влаги, перепадов температур и естественного старения металла. Образующийся слой оксидов или солей (особенно в условиях высокой влажности или применения реагентов на дорогах) резко ухудшает электропроводность.
Первым признаком проблемы становится нестабильная работа лампы: мигание, периодическое потухание или полный отказ при сохранении целостности самой лампочки. Часто неисправность проявляется после мойки авто, дождя или в сырую погоду, когда влага проникает в зону контактов.
Диагностика и устранение
Для подтверждения неисправности выполните следующие действия:
- Извлеките лампу из патрона проблемного габарита.
- Визуально осмотрите контакты патрона и цоколь лампы. Ищите следы:
- Зеленоватого или белого налета (окислы, соли)
- Темных пятен или нагара (следы перегрева из-за плохого контакта)
- Коррозии (рыжий налет, разрушение металла)
- Проверьте уплотнители плафона. Их повреждение – частая причина попадания влаги к контактам.
Устранение окисления:
| Материал контактов | Способ очистки | Дополнительные меры |
|---|---|---|
| Металл (латунь, сталь) | Аккуратное механическое удаление налета мелкой наждачной бумагой (зерно 600-800), щеткой с мягким ворсом или специальным контактным очистителем | Обработка контактной смазкой (антиоксидантной пастой) после очистки |
| Сильно поврежденные коррозией контакты | Замена патрона целиком или восстановление контакта пайкой (если конструкция позволяет) | Обязательная герметизация плафона |
Важно: При очистке избегайте чрезмерного усилия – деформированные контакты не обеспечат надежного прижима лампы. После обработки тщательно просушите патрон перед установкой лампы. Регулярно осматривайте уплотнители плафонов и заменяйте их при малейших признаках износа или растрескивания.
Деформация и коррозия фиксаторов ламп в разъёмах
Деформация фиксаторов возникает из-за перегрева пластика или механических повреждений при неаккуратной замене ламп. Пластиковые защёлки теряют упругость, перекашиваются или ломаются, что приводит к неплотному контакту лампы с разъёмом. Неплотная посадка вызывает мерцание, полное отключение габарита или замыкание контактов при вибрации.
Коррозия металлических фиксаторов и контактных групп развивается при попадании влаги в блок фары через трещины или уплотнители. Солевые реагенты зимой ускоряют окисление, образуя зелёный или белый налёт на клеммах. Окислы нарушают проводимость тока, увеличивают сопротивление, что проявляется в тусклом свечении или неработоспособности лампы. Особенно подвержены коррозии разъёмы задних фонарей из-за близости к дорожной грязи.
Типичные признаки:
- Лампа свободно болтается в патроне даже после фиксации
- Видимые трещины, оплавления или белые солевые отложения на разъёме
- Потемневшие или рассыпающиеся контакты
Способы устранения:
- Очистка контактов от окислов специальной смазкой-очистителем (например, Liqui Moly Kontakt Reiniger)
- Замена деформированного пластикового фиксатора или всего разъёма в сборе
- Обработка контактных групп токопроводящей смазкой для защиты от влаги
- Герметизация посадочного места лампы при помощи термостойкого силикона
Разрыв или повреждение проводки фары и заднего фонаря
Проводка фар и задних фонарей подвержена механическим повреждениям, коррозии и перетиранию из-за вибраций, воздействия влаги и температурных перепадов. Нарушение целостности проводов приводит к прерыванию цепи питания габаритов, что проявляется полным или частичным отказом освещения.
Критичными зонами считаются участки возле разъемов, места перегибов через кузовные элементы, трассы вдоль подвижных узлов (крышка багажника/двери) и зоны крепления жгутов к кузову острыми скобами. Повреждение изоляции вызывает короткое замыкание, окисление контактов или обрыв токоведущей жилы.
Характерные причины и последствия
| Локализация повреждения | Причина | Эффект |
|---|---|---|
| Внутри гофрозащиты | Перетирание о жесткие края, скопление конденсата | Короткое замыкание, обрыв цепи |
| Колодки подключения | Коррозия контактов, ослабление фиксации | Периодическое пропадание контакта |
| Зоны крепления к кузову | Передавливание скобами, трение о металл | Обрыв жилы, замыкание на массу |
| Шарниры дверей/багажника | Постоянное перегибание провода | Надлом токопроводящей жилы |
Диагностика требует проверки целостности цепи мультиметром: измерение сопротивления между контактами лампы и массой, прозвонка проводов от разъемов до блока предохранителей. Особое внимание уделяют участкам с нарушенной изоляцией и следам окисления.
Замыкание в электрической цепи габаритных огней
Короткое замыкание в цепи габаритных огней возникает при нарушении изоляции проводов или контактов, что приводит к прямому соединению "+" и "-" цепи в обход нагрузки. Это провоцирует срабатывание предохранителя, защищающего электропроводку от перегрева и возгорания. Наиболее уязвимы участки с постоянной вибрацией или механическим воздействием.
Поиск места замыкания требует последовательной проверки всех элементов цепи. Ключевые точки диагностики включают разъемы фар, участки проводки вблизи поворотных кузовных элементов (багажник, капот), а также зоны прохождения жгутов через металлические перегородки. Особое внимание уделяется точкам, где провода соприкасаются с острыми кромками кузова.
Распространенные причины и методы локализации
Типичные источники проблемы:
- Перетертая изоляция – в гофрах рулевой колонки, дверных петлях, возле аккумуляторного отсека
- Коррозия контактов – в блоке предохранителей, цоколях ламп, массовых точках кузова
- Поврежденные разъемы – окисление или деформация фишек задних фонарей
- Некорректный ремонт – скрутки после ДТП, неправильно подключенные модули
Для диагностики выполните:
- Отключите разъемы фар и проверьте сопротивление между "+" проводом и массой (норма: ∞ Ом)
- Протестируйте целостность изоляции мультиметром в режиме прозвонки
- Визуально осмотрите трассы проводки при максимальном вывороте руля
| Признак | Вероятный участок |
|---|---|
| Срабатывает только при повороте руля | Жгут рулевой колонки |
| Пропадает после открытия багажника | Гибкая гофра между кузовом и крышкой |
| Проявляется в дождь | Разъемы задних фонарей |
Важно: При выявлении поврежденной проводки обязательна замена всего проблемного сегмента. Установка дополнительных предохранителей недопустима – это увеличивает риск возгорания.
Неисправность предохранителя цепи габаритных огней
Перегорание предохранителя – наиболее вероятная причина полного отказа габаритных огней на обоих бортах автомобиля. Данный элемент защищает электропроводку от перегрузок и коротких замыканий, принимая на себя повреждение при возникновении аварийных ситуаций в цепи.
Предохранитель габаритов обычно расположен в монтажном блоке салоны (часто возле рулевой колонки или в бардачке) или подкапотном пространстве. Для точного определения его местоположения и номинала необходимо обратиться к схеме электрооборудования конкретной модели в руководстве по эксплуатации или на крышке блока предохранителей.
Типовые причины перегорания:
- Короткое замыкание в проводке – повреждение изоляции, контакт оголенных проводов с кузовом.
- Неисправность лампы – внутреннее замыкание колбы или разрушение цоколя.
- Пробой патрона лампы – коррозия, деформация, попадание влаги.
- Некорректное вмешательство – установка ламп повышенной мощности, ошибки при подключении дополнительного оборудования (фаркоп, подсветка).
- Проблемы с коммутацией – неисправность подрулевого переключателя или реле управления светом.
Диагностика и устранение:
- Визуальный осмотр предохранителя – извлечь элемент и проверить целостность плавкой вставки.
- Замена на аналогичный – строго соответствие номиналу (например, 10А, 15А).
- Проверка результата – включить габариты после замены.
- Анализ повторного перегорания – если новый предохранитель сразу сгорает, требуется поиск короткого замыкания:
- Поочередное отключение разъемов фар/задних фонарей.
- Прозвонка цепей мультиметром.
- Осмотр мест возможного перетирания проводки (дверные гофры, зоны возле аккумулятора).
| Признак неисправности | Действия |
| Габариты не работают с двух сторон | Проверить общий предохранитель цепи |
| Сгорает только при включении света | Искать КЗ в нагрузке (лампы, проводка) |
| Перегорает сразу после замены | Диагностировать цепь на короткое замыкание |
Коррозия контактов в блоке предохранителей и реле
Коррозия контактов в блоке предохранителей и реле – распространённая проблема, особенно на автомобилях с большим пробегом или эксплуатирующихся в условиях высокой влажности. Окисление возникает из-за попадания воды, технических жидкостей или солей через микротрещины в корпусе блока либо через негерметичные уплотнители.
Электрохимическая реакция на металлических поверхностях контактов приводит к образованию слоя оксидов и карбонатов, который нарушает проводимость цепи. Визуально это проявляется зеленоватым или белесым налётом на клеммах, разъёмах и контактных площадках предохранителей и реле, отвечающих за габаритные огни.
Последствия и диагностика
Основные симптомы включают:
- Полное или частичное отключение габаритных огней (включая асимметричную работу слева/справа)
- Мигание ламп при вибрации кузова или на неровной дороге
- Появление ошибок в бортовой системе диагностики (например, B2575-B2580 на Toyota)
Для подтверждения неисправности выполните:
- Визуальный осмотр контактов в блоке предохранителей (часто обозначается как "Fuse Box" или "Relay Box" в моторном отсеке или салоне)
- Тестирование мультиметром: проверка напряжения на выходе реле габаритов при включении зажигания
- Измерение сопротивления на контактных группах (показатель выше 0.5 Ом указывает на проблему)
| Степень коррозии | Действия | Риски |
| Поверхностный налёт | Очистка контактов ластиком или щёткой со спиртом | Повторное окисление через 3-6 месяцев |
| Глубокое поражение | Замена клеммных колодок или разъёмов | Обрыв цепи при перегрузке |
| Коррозия дорожек платы | Перепайка повреждённых участков или замена блока | Короткое замыкание соседних цепей |
После ремонта обязательна обработка контактов специальным токопроводящим составом (например, Liqui Moly Kupfer-Spray) для предотвращения рецидива. При частом появлении коррозии проверяйте герметичность уплотнителей блока и наличие трещин в корпусе.
Повреждение реле управления световыми сигналами
Реле управления световыми сигналами (часто называемое реле габаритов или реле "аварийки") является критически важным компонентом для работы габаритных огней, поворотников и аварийной сигнализации на многих иномарках. Его выход из строя приводит к полному или частичному отказу указанных световых приборов.
Неисправность реле проявляется характерными симптомами: габариты и поворотники перестают функционировать, либо работают хаотично (например, включаются без команды, мигают с неправильной частотой). При этом стоп-сигналы и ближний свет обычно сохраняют работоспособность, так как управляются отдельными цепями.
Типовые причины неисправности реле
Основные причины повреждения реле управления световыми сигналами:
- Электрический пробой из-за скачков напряжения в бортовой сети (например, при неисправном генераторе).
- Перегрев контактов и внутренних элементов при длительной работе аварийной сигнализации или КЗ в цепи.
- Коррозия и окисление контактов реле из-за попадания влаги в монтажный блок.
- Механический износ подвижных частей после многократных срабатываний.
- Заводской брак или естественное старение компонентов (рассыхание изоляции, деградация полупроводников).
Методы диагностики
Для подтверждения неисправности реле необходимо:
- Проверить наличие напряжения на входных контактах реле при включенном зажигании.
- Убедиться в отсутствии КЗ в управляемых цепях (проводка к лампам, блоки предохранителей).
- Заменить реле на заведомо исправное (того же типа) и проверить работу световых сигналов.
- При наличии осциллографа – проверить форму выходного сигнала реле при активации поворотников.
Важно учитывать, что некоторые модели автомобилей используют интегрированные реле в блоке управления кузовной электроникой (BCM), и их замена требует перепрограммирования.
Отказ датчика положения света
Датчик положения света (часто называемый датчиком освещенности или фотодатчиком) автоматически включает габаритные огни и ближний свет фар при снижении уровня естественного освещения. Его отказ нарушает эту функцию, приводя к некорректной работе системы освещения.
При неисправности датчика водитель может столкнуться с несвоевременной активацией внешнего света: фары либо не включаются в сумерках или туннелях, либо остаются активными днем без необходимости. Это создает риски ДТП из-за плохой видимости ТС или разрядки АКБ.
Основные причины и диагностика
Типичные неполадки датчика положения света включают:
- Механическое повреждение сенсора – трещины на защитном стекле или корпусе после мойки/ремонта.
- Окисление контактов в разъемах проводки из-за попадания влаги.
- Загрязнение чувствительного элемента – пыль или тонировка на лобовом стекле в зоне установки датчика.
- Внутренние сбои электроники – выход из строя фоторезистора или микросхем обработки сигнала.
Для проверки работоспособности:
- Закройте датчик темной тканью при работающем двигатене – фары должны включиться в течение 10-30 секунд.
- Считайте ошибки через OBD-сканер (коды типа B2575, B2570).
- Проверьте мультиметром напряжение на разъеме датчика (5В при включенном зажигании).
| Симптом | Вероятная причина |
|---|---|
| Фары не включаются в темноте | Обрыв цепи, загрязнение сенсора, потеря калибровки |
| Свет горит постоянно | Короткое замыкание, залипание реле |
| Прерывистая работа | Окисленные контакты, повреждение проводки |
Важно! Временным решением является ручное включение фар через переключатель, но игнорирование неисправности ведет к нарушению ПДД и ускоренному износу аккумулятора. Замена датчика требует калибровки чувствительности через сервисное меню авто.
Некорректная работа ручного переключателя света
Ручной переключатель света является ключевым элементом управления габаритными огнями. Его механический износ или электрическая неисправность напрямую влияют на работоспособность осветительных приборов. Частые переключения режимов и воздействие внешних факторов приводят к постепенному выходу узла из строя.
Основные симптомы проявляются как частичная или полная потеря управления габаритами: одна сторона не включается, свет активируется самопроизвольно или пропадает при вибрации. Иногда возникают проблемы с фиксацией выбранного положения переключателя.
Распространенные причины
- Окисление контактов: Коррозия внутри механизма нарушает передачу сигнала
- Износ пластиковых фиксаторов: Трещины в корпусе мешают четкой фиксации положений
- Обрыв токопроводящих дорожек: Разрушение печатной платы переключателя
- Залипание кнопок: Загрязнение или деформация подвижных элементов
- Нарушение изоляции проводов: Короткие замыкания в подводящей проводке
Диагностические мероприятия:
- Проверка мультиметром наличия напряжения на выходных клеммах переключателя
- Тестирование сопротивления контактных групп в разных положениях
- Визуальный осмотр на предмет трещин, оплавлений или следов влаги
- Контроль целостности подводящих проводов до блока предохранителей
| Признак неисправности | Вероятная причина | Способ устранения |
|---|---|---|
| Габариты включаются только при сильном нажатии | Износ контактной группы | Замена переключателя |
| Самопроизвольное отключение света | Нарушение пайки или трещины на плате | Ремонт или замена блока |
| Не горят левые или правые огни | Обрыв цепи конкретного канала | Прозвонка проводки, замена переключателя |
Важно: Перед заменой переключателя исключите проблемы с реле и предохранителями соответствующих цепей. Используйте только оригинальные запчасти или качественные аналоги во избежание повторных отказов.
Программный сбой в модуле кузовной электроники
Современные иномарки управляют габаритными огнями через центральный модуль кузовной электроники (BCM/Body Control Module). Этот блок исполняет программный код, обрабатывая сигналы от выключателей и датчиков. При некорректной работе прошивки или ошибках в алгоритмах BCM может хаотично отключать питание габаритов, игнорировать команды водителя или активировать огни без запроса.
Сбои часто возникают после обновления ПО дилером или при установке неофициального софта. Повреждение памяти модуля из-за скачков напряжения или коротких замыканий в смежных цепях также вызывает программные ошибки. Характерный признак – одновременный отказ габаритов и других функций, управляемых BCM (стеклоподъемники, центральный замок).
Диагностика и решения
Для выявления проблемы потребуется:
- Сканирование ошибок через OBD-разъем специализированным сканером (например, Autel, Launch). Коды типа "B1000-B1099" (общие сбои BCM) или "U-коды" (проблемы связи) указывают на программную неисправность.
- Проверка версии ПО в сервисной базе производителя на соответствие актуальной ревизии.
- Анализ логов работы модуля при имитации неисправности (включение габаритов при работающем двигателе и остановке).
Варианты устранения:
- Перепрошивка BCM с помощью дилерского оборудования.
- Аппаратный сброс модуля (отсоединение клеммы АКБ на 15+ минут).
- Замена BCM с последующей адаптацией (требует привязки к иммобилайзеру).
| Симптом | Вероятная причина ПО |
|---|---|
| Габариты не включаются при запуске двигателя | Ошибка в алгоритме автопроверки ламп |
| Самопроизвольное отключение через 2-3 минуты | Сбой таймеров энергосбережения |
| Активация только одной стороны | Повреждение данных конфигурации цепи |
Повреждение кодера или резистора LED лампы габарита
Современные иномарки с LED-габаритами оснащаются электронными компонентами для контроля исправности цепи. При замене штатных ламп накаливания на светодиодные аналоги без корректного согласования возникают конфликты с системой диагностики. Блок управления фиксирует изменение сопротивления в цепи как "обрыв" или "короткое замыкание", что приводит к ошибке и отключению функции.
Ключевой проблемой становится отсутствие нагрузки, эквивалентной нити накаливания. LED-лампы потребляют значительно меньше тока, что интерпретируется бортовой электроникой как неисправность. Для обхода этой системы применяют дополнительные компоненты – резисторы или кодеры, имитирующие штатное сопротивление.
Характерные неисправности и последствия
- Перегрев резистора: Установка балластного резистора недостаточной мощности вызывает его перегрев и разрушение. Внешне проявляется как периодическое мигание или полное отключение габаритов.
- Коррозия кодера: Влагозащищенные кодеры в разъемах ламп подвержены окислению контактов. Приводит к ложным срабатываниям диагностики и хаотичному погасанию светодиодов.
- Ошибка CAN-шины: Некачественные декодеры генерируют помехи в цифровую шину. Вызывает сбои в работе других систем: отключение датчиков давления или сбои в мультимедийном блоке.

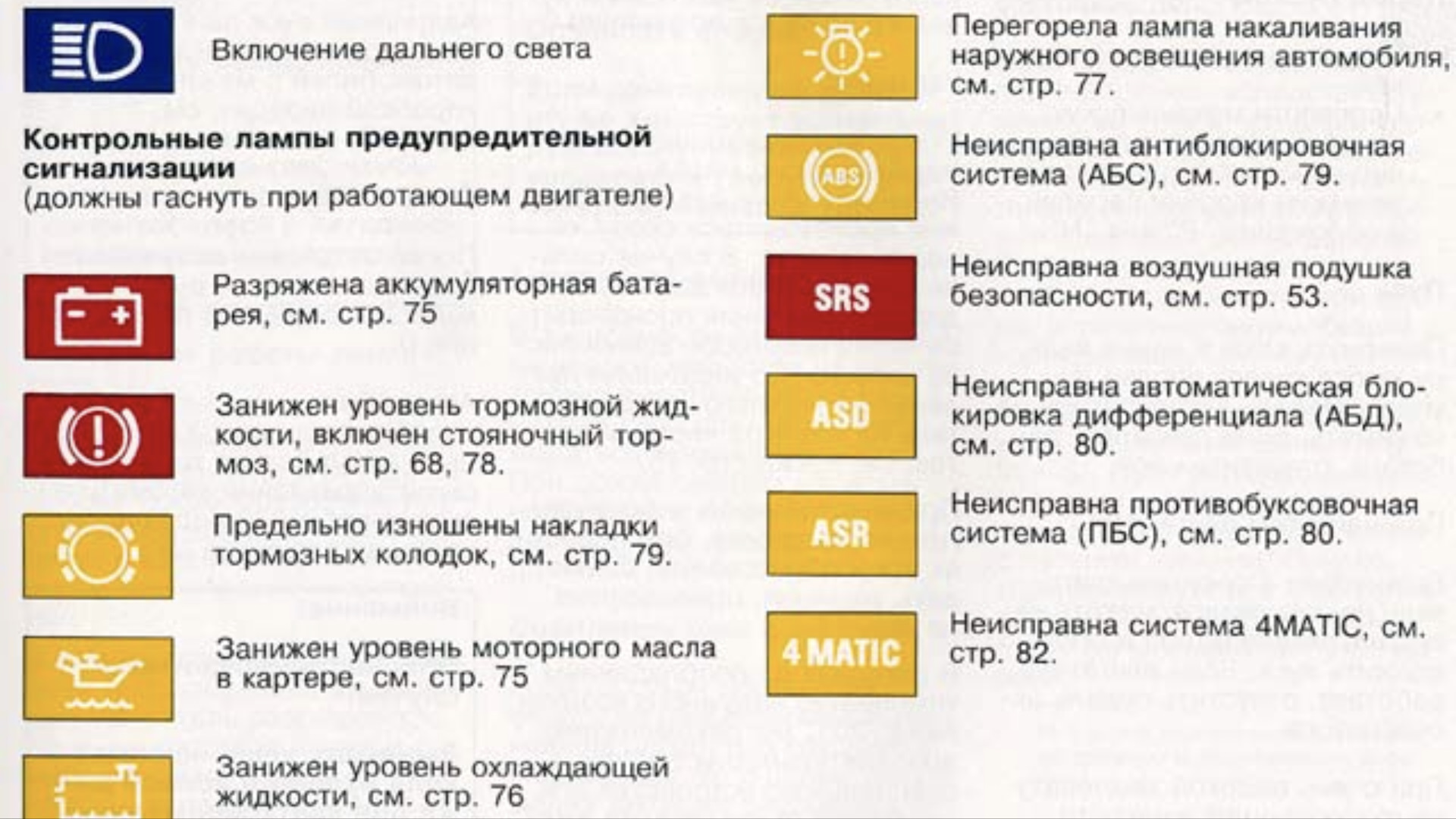

Признаки повреждений: сообщение "Check rear lights" на приборной панели, хаотичное свечение стоп-сигналов при включении габаритов, полное отключение секции фонаря. Диагностика требует проверки сопротивления цепи сканером и визуального осмотра декодера на предмет оплавления корпуса.
| Компонент | Типовая поломка | Решение |
|---|---|---|
| Балластный резистор | Обрыв цепи из-за перегрева | Замена на резистор 50W 6-10 Ом с теплоотводом |
| CAN-кодер | Сбой протокола обмена | Установка программируемого декодера с поддержкой ПО автомобиля |
| Проводка | Оплавление изоляции | Монтаж дополнительного реле для снижения нагрузки на штатные провода |
Критически важно использовать компоненты с запасом по мощности и сертифицированные декодеры. Самодельные резисторы без радиаторов часто становятся причиной возгорания проводки. При повторяющихся сбоях рекомендована установка оригинальных ламп или комплексных LED-блоков со встроенной системой согласования.
Дефект драйвера светодиодных габаритных огней
Драйвер светодиодных габаритов – электронный модуль, отвечающий за стабильную подачу тока на светодиоды. Его выход из строя приводит к полному или частичному отказу работы огней. Нарушение функционирования возникает из-за перегрузки, перепадов напряжения или производственного брака.
Характерные симптомы включают мерцание огней, неравномерную яркость между левой и правой сторонами автомобиля, или полное отсутствие свечения. В некоторых случаях неисправность сопровождается ошибкой в бортовой системе диагностики (например, "обрыв цепи" или "короткое замыкание"), даже если сами светодиоды целы.
Основные причины неисправности драйвера
- Термический стресс: Перегрев компонентов из-за плохого теплоотвода или работы в экстремальных температурах (например, расположение блока рядом с двигателем).
- Короткое замыкание: Замыкание в цепи питания светодиодов (поврежденная проводка, попадание влаги в фару) вызывает скачок тока, сжигающий драйвер.
- Вибрации: Постоянная тряска разрушает пайку микросхем или повреждает внутренние дорожки платы.
- Некорректное напряжение: Скачки в бортовой сети (неисправный генератор, "прикуривание") превышают допустимые параметры драйвера.
- Влага и коррозия: Попадание воды в корпус фары или блок драйвера вызывает окисление контактов и коррозию элементов платы.
Диагностика и решение: Требуется проверка выходного напряжения драйвера мультиметром. Отсутствие стабильного напряжения (обычно 9-12В постоянного тока) при наличии входного питания подтверждает его неисправность. Ремонт сложен из-за миниатюрности компонентов, чаще производится замена узла в сборе. Важно параллельно устранить первопричину поломки (проверить герметичность фары, состояние проводки, напряжение генератора), иначе новый драйвер быстро выйдет из строя.
Перегрев и разрушение светодиодов в блоке ДХО
Основной причиной перегрева светодиодов является недостаточный теплоотвод. Конструкция блоков ДХО часто не предусматривает эффективных радиаторов или термопасты, особенно в дешёвых аналогах или при непрофессиональной замене штатных модулей. Локальный перегрев кристалла свыше 80-90°C запускает необратимые процессы деградации.
Постоянная работа дневных ходовых огней без перерывов усугубляет ситуацию. В пробках или при высокой температуре окружающей среды тепло не успевает рассеиваться. Дополнительным фактором выступают скачки напряжения в бортовой сети свыше 14.5В, вызывающие перегрузку по току даже при исправной электронике.
Последствия и диагностика проблемы
Признаки разрушения светодиодов из-за перегрева:
- Постепенное снижение яркости – люминофор выгорает неравномерно
- Частичное затемнение секций – отказ групп диодов в цепи
- Изменение цветовой температуры (с белого на фиолетовый/жёлтый)
- Полное отсутствие свечения при обрыве цепи
Для подтверждения диагноза требуется:
- Визуальный осмотр на трещины в корпусе или потемнение мест пайки
- Замер сопротивления на входных контактах блока (должно соответствовать спецификации)
- Проверка напряжения бортовой сети на работающем двигателе
| Параметр | Норма | При перегреве |
| Температура корпуса | 45-65°C | >85°C |
| Падение напряжения на диоде | 2.8-3.4V | <2.5V или обрыв |
| Потребляемый ток | 0.5-1.5A (на блок) | Резкие скачки |
Для предотвращения повторных поломок при замене модуля обязательна установка оригинальных блоков ДХО с сертифицированным теплоотводом. В регионах с жарким климатом рекомендуется модернизация системы охлаждения – установка дополнительных алюминиевых радиаторов с термоклеем. Параллельно проверяют стабильность напряжения генератора и целостность проводки.
Нарушение герметичности и запотевание блок-фары
Главной причиной запотевания фары является нарушение герметичности светового блока. Резиновые уплотнители корпуса, линз или задних крышек со временем дубеют, трескаются или деформируются, теряя эластичность. Технологические заглушки для ламп также могут неплотно прилегать из-за износа или неправильной установки.
Трещины на корпусе или расхождение швов склейки (на моделях с полимерным корпусом) создают прямые пути для проникновения влаги. Конденсат образуется при перепадах температур, особенно после мойки или дождя, оседая на внутренней поверхности стекла или отражателе. Хроническое запотевание ускоряет коррозию контактов и отражающего слоя.
Ключевые последствия и методы диагностики
Типичные проблемы:
- Окисление контактов ламп и разъемов из-за постоянной влажности
- Появление белесых разводов на отражателе, снижающих светоотдачу
- Коррозия металлических элементов крепления и токопроводящих дорожек
Способы проверки герметичности:
- Визуальный осмотр стыков корпуса на предмет трещин и отслоения герметика
- Тест с подачей воздуха (через технологические отверстия при демонтированной фаре)
- Помещение фары в воду с последующим контролем пузырьков воздуха (только для снятого элемента!)
| Элемент конструкции | Вид повреждения | Способ ремонта |
|---|---|---|
| Уплотнитель лампы | Разрыв, усадка | Замена уплотнительного кольца |
| Корпус (пластик) | Трещина, расхождение шва | Склейка термопластиком, эпоксидный герметик |
| Вентиляционный клапан | Загрязнение, засор | Очистка или замена клапана |
Фотополимеризация соединений на светодиодной плате
Фотополимеризация защитных покрытий (лаков или компаундов) на светодиодных платах габаритов – технология, предотвращающая коррозию и короткие замыкания. Под воздействием УФ-излучения жидкий состав быстро отвердевает, формируя прочный слой. Однако нарушения в этом процессе напрямую влияют на надёжность всей системы освещения.
При некачественной полимеризации покрытие теряет ключевые свойства: адгезию к плате, эластичность при температурных расширениях и барьерную функцию. Это провоцирует ряд критичных проблем в работе световых приборов, особенно в условиях вибрации и влажности, характерных для автомобильной эксплуатации.
Последствия дефектной фотополимеризации для габаритных огней
Основные неисправности, вызванные нарушением структуры защитного слоя:
- Микротрещины в покрытии: Формируются из-за недостаточной эластичности или пересушки. Позволяют влаге и реагентам проникать к контактам, вызывая окисление дорожек и паек.
- Отслоение компаунда: Слабый контакт с платой ведёт к попаданию воды под слой. Результат – электролитическая коррозия, обрыв цепей или межконтактное замыкание.
- Перегрев светодиодов: Слишком толстый или неравномерный слой ухудшает теплоотвод. Ускоряет деградацию кристаллов и потерю яркости.
| Симптом неисправности | Связь с фотополимеризацией |
| Мерцание или частичное погасание секций | Коррозия контактов из-за влаги в микротрещинах |
| Полный отказ модуля | Замыкание дорожек через электролит или обрыв цепи |
| Постепенное снижение яркости | Перегрев светодиодов из-за нарушения теплового режима |
Диагностика требует визуального осмотра платы под увеличением: ищут помутнение покрытия, вздутия, очаги окислов. Ремонт сложен – чаще заменяют плату целиком. Профилактика: использование оригинальных запчастей, устойчивых к автохимии.
Выход из строя датчика автоматического света
Неисправность датчика автоматического света напрямую влияет на работу габаритных огней в режиме "AUTO", так как именно этот датчик (освещенности) является ключевым элементом, определяющим необходимость их включения или выключения. При его поломке или некорректной работе автоматика теряет способность правильно реагировать на изменение уровня внешней освещенности.
Симптомы, указывающие на проблему с датчиком автоматического света, касающиеся габаритов, могут проявляться по-разному. Наиболее типичные признаки включают в себя:
- Габариты не включаются автоматически в темноте: При наступлении сумерек или въезде в туннель огни не активируются.
- Габариты не выключаются при ярком свете: Огни остаются включенными днем или при выезде из темного участка на хорошо освещенную дорогу.
- Слишком раннее включение или слишком позднее выключение: Габариты срабатывают, когда еще достаточно светло, или гаснут с заметной задержкой после появления света.
- Прерывистая работа: Габариты могут хаотично включаться и выключаться в условиях меняющейся освещенности (например, под деревьями).
Основные причины выхода из строя датчика
Причины неисправности датчика освещенности могут быть разнообразны:
- Загрязнение сенсора: Пыль, грязь, воск, полироль или даже снег/лед, налипшие на датчик (обычно расположенный на лобовом стекле под зеркалом заднего вида или на торпедо), блокируют попадание света и искажают его показания.
- Механическое повреждение датчика: Трещина на корпусе сенсора, на самом лобовом стекле в зоне его установки или физическое воздействие (удар) могут нарушить его работу.
- Нарушение электропроводки: Обрыв проводов, окисление контактов в разъемах, повреждение изоляции или короткое замыкание в цепи питания/сигнала датчика.
- Внутренняя неисправность датчика: Выход из строя светочувствительного элемента (фоторезистора, фотодиода) или электронной платы внутри самого датчика.
- Программные сбои или несоответствие прошивки: В редких случаях ошибки в программном обеспечении блока управления кузовной электроникой (BCM) или самого датчика могут приводить к некорректной интерпретации сигнала.
- Неправильная установка или замена лобового стекла: Если датчик не был правильно откалиброван или установлен после замены стекла, его показания будут неверны.
Важно помнить, что выход из строя датчика автоматического света лишает водителя удобной функции, но не отменяет необходимости ручного включения габаритных огней в темное время суток или в условиях плохой видимости согласно ПДД. Неисправные или невключенные габариты создают аварийную ситуацию.
| Симптом | Возможная причина (связанная с датчиком) |
|---|---|
| Габариты не включаются в AUTO в темноте | Неисправность датчика, обрыв цепи, загрязнение сенсора |
| Габариты не выключаются на свету | Загрязнение сенсора, неисправность датчика, КЗ в цепи |
| Некорректное срабатывание (рано/поздно) | Загрязнение сенсора, сбой калибровки, неисправность датчика |
| Моргание габаритов в AUTO | Плохой контакт в разъеме датчика, неисправность датчика |
Подсос влаги в разъёме заднего габаритного фонаря
Влага проникает в разъём через микротрещины в уплотнителях, повреждённые гофры проводки или неплотное прилегание колодки к корпусу фонаря. Конденсат накапливается при перепадах температур и езде по лужам, создавая токопроводящую плёнку на контактах.
Электролитическая коррозия разъедает металлические части коннектора, увеличивая переходное сопротивление. Это приводит к нарушению контакта, самопроизвольному нагреву соединения и окислению проводников. В критических случаях образуются солевые отложения, замыкающие контакты на массу.
Последствия и диагностика
Характерные признаки:
- Периодическое мерцание ламп при включении габаритов
- Полный отказ секций фонаря после мойки или дождя
- Появление ошибок CAN-шины из-за утечек тока
- Оплавление пластика разъёма
Проверка выполняется в три этапа:
- Визуальный осмотр на зелёно-белые окислы
- Измерение сопротивления между контактами мультиметром
- Тест изоляции мегомметром при 100-500V
| Состояние контактов | Сопротивление | Рекомендуемое действие |
|---|---|---|
| Чистые | 0-0.5 Ом | Профилактическая обработка |
| Окисленные | 2-10 Ом | Зачистка + герметик |
| Корродированные | >100 Ом | Замена разъёма |
Для ремонта требуется зачистка контактов стекловолоконной щёткой, пропайка повреждённых проводников и герметизация колодки термостойким силиконом. При разрушении корпуса разъёма необходима установка нового коннектора с термоусадкой.
Механическое повреждение платы светодиодного модуля
Прямые удары, сильная вибрация или неаккуратный демонтаж фары способны вызвать трещины в текстолите платы светодиодного модуля. Деформация корпуса фары при ДТП даже без видимых сколов часто приводит к переломам токопроводящих дорожек или мест пайки компонентов. Особенно уязвимы тонкие многослойные платы современных блоков.
Нарушение целостности цепи проявляется как полным отказом секции габаритов, так и хаотичным мерцанием отдельных светодиодов. Локальные повреждения могут выводить из строя только часть модуля (например, угловой сегмент). При ударах часто страдают SMD-компоненты (резисторы, микроконтроллеры), что вызывает короткое замыкание или обрыв цепи.
Диагностика и последствия
Визуальный осмотр платы под увеличением выявляет типичные признаки повреждений:
- Трещины возле крепежных отверстий или по линиям изгиба
- Отслоение контактных площадок или дорожек
- Сколы светодиодных чипов или темные пятна перегрева
- Микротрещины в пайке выводов компонентов ("cold joints")
Попытки ремонта пайкой редко дают долговременный результат из-за хрупкости поврежденного текстолита. Замена модуля целиком – единственный надежный вариант при подтверждении дефекта. Игнорирование проблемы ведет к прогрессирующему разрушению платы от нагрева и влаги, риску короткого замыкания в цепи освещения.
Некачественная замена ламп габаритов
Некорректный монтаж новых лампочек часто вызывает серию взаимосвязанных проблем. Основные ошибки включают применение нештатных компонентов, нарушение технологии установки и игнорирование требований к герметичности узла.
Последствия проявляются не только в отказе освещения, но и в повреждении смежных систем автомобиля. Особенно критичны ошибки при работе с современными блоками фар, чувствительными к перегрузкам.
Типичные проблемы после непрофессионального ремонта
| Неисправность | Причина | Результат |
|---|---|---|
| Короткое замыкание | Оголённые провода, перепутанная полярность | Сгоревший предохранитель, повреждение блока управления |
| Перегрев патрона | Установка ламп повышенной мощности | Оплавление пластика, деформация отражателя |
| Окисление контактов | Нарушение уплотнителей фары | Прерывистая работа, полный отказ цепи |
Дополнительные риски:
- Ошибки CAN-шины при установке LED-ламп без декодера
- Запотевание оптики из-за неправильной сборки
- Перегорание дорогостоящих модулей освещения
Обрыв массы на кузове автомобиля
Основной причиной проблем с габаритными огнями на иномарках часто становится нарушение цепи массы. Источником питания выступает аккумулятор, а "минус" реализуется через контакт кузова автомобиля. При коррозии, ослаблении крепления или механическом повреждении массового провода цепь замыкается некорректно.
Нарушение контакта между кузовом и минусовой клеммой АКБ приводит к поиску альтернативных путей заземления. Ток начинает протекать через другие потребители или элементы подвески, вызывая хаотичное мерцание ламп, снижение яркости или полное отключение габаритов. Особенно критично это проявляется при включении дополнительных электроприборов.
Характерные признаки и последствия
Типичные симптомы при обрыве массы:
- Габариты горят тускло или активируются только при повороте руля
- Лампы мигают в такт работе указателей поворота
- Одновременный отказ габаритов и других систем (например, подсветка номера)
- Появление окислов на контактах фар
Критические точки проверки:
- Клемма массы АКБ и место её крепления к кузову
- Точки заземления блоков фар (часто скрыты под защитными кожухами)
- Массовые провода в жгутах передней/задней проводки
- Контакты на раме при установке нештатных аксессуаров
| Тип повреждения | Эффект на габариты | Способ устранения |
| Окисление контактов | Периодическое пропадание света | Зачистка наждачной бумагой |
| Обрыв провода | Полное отключение секции фар | Замена кабеля с термоусадкой |
| Ослабление болта | Мерцание при вибрации | Затяжка с динамометрическим ключом |
Диагностика требует проверки сопротивления между минусовой клеммой АКБ и металлическими частями фонарей. Значение свыше 0.5 Ом указывает на необходимость восстановления контакта. Обязательна антикоррозийная обработка мест соединений после ремонта.
Разъедание контактов защитными аэрозолями
Некоторые владельцы активно используют защитные аэрозоли (антикоры, WD-40) для обработки электроразъёмов габаритных огней, пытаясь предотвратить окисление. Парадоксально, но сами эти составы часто провоцируют обратный эффект – химическое разрушение токопроводящих элементов.
Агрессивные растворители или присадки в дешёвых средствах вступают в реакцию с металлом контактов, особенно при наличии остаточного заводского покрытия. Это приводит к образованию непроводящей плёнки, нарушающей передачу тока, либо к физическому истончению и крошению материала.
Механизм повреждения и последствия
Процесс развивается поэтапно:
- Аэрозоль проникает в колодку разъёма, смешиваясь с пылью/влагой.
- Химические компоненты (например, хлорированные углеводороды) вызывают коррозию медных или латунных контактов.
- Образуются солевые отложения или рыхлый оксидный слой, увеличивающий сопротивление.
Результатом становятся:
- Мерцание габаритов при вибрации кузова
- Постепенное ослабление яркости до полного отключения
- Ложные ошибки в бортовой системе диагностики (CAN-шина фиксирует обрыв цепи)
| Симптом | Диагностический признак |
|---|---|
| Неравномерная работа левого/правого габарита | Зеленоватый или чёрный налёт на штырьках разъёма |
| Исчезновение неисправности после шевеления колодки | Наличие липких масляных следов внутри коннектора |
Для восстановления работоспособности требуется механическая зачистка контактов мелкой наждачной бумагой и последующая обработка специализированной токопроводящей смазкой (например, Liqui Melly Kontakt Spray). При сильном разрушении коннектор подлежит замене.
Короткое замыкание на массу после аварийного воздействия
Деформация кузова или элементов проводки при ДТП способна нарушить изоляцию проводов, подающих напряжение на габаритные огни. Оголенные участки жил могут контактировать с металлическими частями автомобиля, которые напрямую соединены с минусовой клеммой АКБ ("массой"). Это создает путь для тока в обход лампы, минуя потребитель.
Короткое замыкание на массу приводит к мгновенному срабатыванию предохранителя, отвечающего за цепь габаритов. Даже после замены перегоревшего предохранителя, цепь останется неработоспособной – новый элемент будет сразу же разрушен, пока замыкание не устранено. Симптом проявляется только на одном контуре (левом/правом) при повреждении конкретного жгута.
Диагностика и типичные точки повреждения
Поиск требует последовательной проверки целостности проводки и изоляции на всем пути от блока предохранителей до фонарей. Особое внимание уделяется участкам:
- Вблизи мест удара: зоны смятия порогов, стоек, крыльев, багажника.
- Точки перегиба/трения: проходы через резиновые гофры между кузовом и дверьми (багажной дверью), области возле петель.
- Крепежные скобы: места фиксации жгутов саморезами или хомутами – острые кромки могут перетереть изоляцию.
Для локализации используют мультиметр в режиме прозвонки или измерения сопротивления:
- Отсоединить разъем неработающего габаритного фонаря.
- Снять соответствующий предохранитель.
- Один щуп прибора подключить к контакту "+" в разъеме фонаря, второй – к надежной "массе" кузова.
- Нулевое или очень низкое сопротивление подтверждает замыкание на массу.
Важно: Осмотр проводки требует снятия обшивок, уплотнителей и защитных кожухов в зоне подозрительных участков. Повреждения часто скрыты от прямого взгляда.
| Признак | Причина | Действие |
|---|---|---|
| Постоянный перегорание одного предохранителя габаритов | КЗ на массу в защищаемой цепи | Визуальный осмотр проводки, замер сопротивления |
| Отсутствие питания на одном фонаре после ДТП | Обрыв провода или КЗ, вызвавшее обрыв | Прозвонка цепи, поиск обрыва/замыкания |
Устранение требует восстановления изоляции (термоусадка, изолента) или замены поврежденного участка провода. При сильной деформации кузова возможна необходимость прокладки нового жгута в обгон поврежденной зоны с надежной фиксацией и защитой.
Износ шестерен электропривода адаптивных фар
Износ пластиковых шестерен в электроприводе адаптивных фар – распространенная неисправность, особенно на иномарках с пробегом от 100 000 км. Компоненты привода постоянно испытывают нагрузки при корректировке угла наклона фар во время движения, что приводит к истиранию зубьев. Чаще всего страдают шестерни редуктора шагового двигателя, изготовленные из деградирующего со временем полимера.
Проблема проявляется характерным треском или щелчками из области фары при включении зажигания, хаотичными движениями светового пучка либо полной блокировкой механизма в одном положении. ЭБУ системы обычно фиксирует ошибки вида "Position sensor fault" или "Adjustment mechanism failure", активируя сигнал на приборной панели.
Последствия и диагностика
При критическом износе нарушается синхронизация двигателей фар:
- Искажение светового пучка и ослепление встречных водителей
- Самопроизвольное "подрагивание" фар во время стоянки
- Отказ системы адаптивного освещения при поворотах
Для подтверждения неисправности выполняют:
- Аппаратную диагностику через OBD-порт с чтением кодов ошибок
- Визуальный осмотр шестерен после демонтажа фары
- Тестирование калибровки фар на сервисном стенде
| Признак | Степень износа | Рекомендуемое действие |
|---|---|---|
| Единичные щелчки при запуске | Начальная | Замена шестерен без снятия блока |
| Фары не проходят инициализацию | Средняя | Ревизия привода + замена шестерен |
| Двигатель гудит без движения | Критическая | Полная замена механизма корректировки |
Важно: Игнорирование неисправности приводит к перегреву и выходу из строя шагового двигателя. Для ремонта используют шестерни из армированного полиамида – они служат дольше штатных. После замены обязательна калибровка фар на спецоборудовании.
Ошибка калибровки датчика рулевого управления и света
Ошибки калибровки датчика угла поворота руля (SAS) напрямую влияют на работу адаптивных систем освещения, таких как динамические корректоры фар или функция "поворотный свет". Неверные показания о положении рулевого колеса приводят к некорректному расчету угла поворота светового пучка фар или габаритов при маневрировании.
При некорректной калибровке блок управления освещением получает ошибочные данные о направлении движения, что провоцирует хаотичное смещение светового потока, самопроизвольное отключение адаптивных функций или активацию аварийных режимов работы. На приборной панели при этом часто загораются ошибки типа "AFL Failure", "Headlamp System Error" или общие предупреждения о неисправности системы освещения.
Диагностика и устранение
Основные причины неисправности:
- Смещение датчика после ремонта – демонтаж рулевой колонки или подушек безопасности без последующей калибровки
- Некорректная установка – механическое повреждение при монтаже или нарушение центровки
- Сбои ПО – ошибки после обновления программного обеспечения ЭБУ
- Аппаратные неисправности – повреждение проводки, окисление контактов или внутренние дефекты датчика
Процедура устранения включает обязательные этапы:
- Аппаратная диагностика сканером для считывания кодов ошибок SAS (коды C0460, C0465 в OBD-II)
- Визуальная проверка целостности датчика и разъемов
- Выполнение калибровки через сервисное ПО дилера или совместимые диагностические системы
- Тестовый заезд для активации адаптивного освещения и проверки корректности работы
Важно: калибровка требует соблюдения специфических условий производителя – установки колес строго прямо, определенного напряжения в бортовой сети и выполнения процедуры в заданной последовательности. Непрофессиональные попытки сброса ошибок часто приводят к рецидиву неисправности.
Затопление электронных блоков водой в ногах водителя
Попадание воды в салон автомобиля, особенно в область под водительским ковриком или под панелью приборов, является крайне опасной ситуацией для электроники. В этой зоне часто располагаются важные электронные блоки управления (ЭБУ) или разветвленные жгуты проводов, отвечающие за различные системы, включая внешнее освещение.
При затоплении вода вызывает коррозию контактов, разъемов и дорожек на платах электронных модулей. Это приводит к нарушению электрических соединений и сигналов. Вода также может стать причиной коротких замыканий, что чревато выходом из строя не только самих блоков, но и предохранителей, а в худшем случае – повреждением других связанных компонентов.
Последствия для габаритных огней и диагностика
Основные неисправности габаритов из-за затопления:
- Полный отказ габаритных огней: Повреждение основного блока управления кузовной электроникой (BCM - Body Control Module), который часто расположен в зоне риска, может полностью лишить питания цепь габаритов.
- Отказ только одной стороны: Коррозия или обрыв в жгуте проводов, идущем от блока управления к фарам или задним фонарям, может обесточить габариты только с левой или правой стороны автомобиля.
- Самопроизвольное включение/выключение: Окисленные контакты в разъемах или поврежденные дорожки на плате блока могут вызывать хаотичное замыкание/размыкание цепи, приводящее к мерцанию или неконтролируемой работе огней.
- Отказ габаритов вкупе с другими проблемами: Поскольку BCM управляет множеством функций (стеклоподъемники, центральный замок, освещение салона, поворотники), затопление часто вызывает сразу несколько не связанных, на первый взгляд, неисправностей.
Диагностические шаги при подозрении на затопление:
- Проверка ковра и напольного покрытия: Снимите водительский коврик и проверьте влажность коврового покрытия и наличие воды под ним. Запах сырости или плесени – явный признак.
- Осмотр блоков и разъемов: Найдите расположение блоков управления под панелью приборов со стороны водителя (часто за бардачком или под пластиковыми накладками). Осмотрите их корпуса, разъемы и прилегающую проводку на предмет следов воды, коррозии (белый или зеленоватый налет), окисления.
- Проверка предохранителей: Изучите схему предохранителей в мануале и проверьте целостность предохранителей, отвечающих за габаритные огни и блок управления кузовной электроникой (BCM).
- Сканирование на ошибки: Диагностическим сканером OBD-II считайте коды ошибок из модулей кузовной электроники (BCM, BCM2, BdyCM и т.п.). Ошибки, указывающие на обрыв цепи, короткое замыкание на массу или питание в цепях освещения, особенно вкупе с признаками влаги, подтвердят диагноз.
Типичные причины затопления:
| Причина | Описание |
| Засор дренажных трубок кондиционера | Вода из испарителя не отводится наружу и льется в салон. |
| Прохудившиеся уплотнители дверей/люка | Вода просачивается через изношенные резинки при дожде или мойке. |
| Пробой в шумоизоляции/антикоре пола | Повреждение защитного слоя на днище (особенно после ремонта) позволяет влаге проникать внутрь. |
| Разгерметизация радиатора отопителя | Тосол из поврежденного радиатора печки попадает в ноги водителя. |
Важно: При обнаружении следов затопления необходимо как можно быстрее просушить салон (сняв ковры, используя вентиляторы, осушители) и провести тщательную диагностику и чистку/восстановление контактов и блоков. Промедление усугубляет коррозию и повышает стоимость ремонта. В тяжелых случаях требуется замена поврежденных электронных модулей и участков проводки.
Расслоение токоведущих дорожек в коммутаторе руля
Расслоение токоведущих дорожек в подрулевом коммутаторе – частая скрытая неисправность, затрагивающая габаритные огни на иномарках. Проблема возникает из-за разрушения проводящего слоя на гибкой печатной плате внутри переключателя, обычно вызванного естественным старением, перегревом при высоких нагрузках или механическим износом при частом использовании сигналов поворота.
Когда дорожки, отвечающие за подачу питания на габариты, теряют контакт из-за микротрещин или отслоения медного слоя от текстолитовой основы, цепь разрывается. Это проявляется как полное отсутствие света габаритов с одной или обеих сторон, либо их хаотичное включение/выключение при манипуляциях рулевой колонкой. Диагностика усложняется тем, что визуально коммутатор часто выглядит исправным.
Ключевые признаки и особенности неисправности
- Прерывистая работа: Габариты мигают или гаснут при повороте руля даже на небольшой угол.
- Локальный отказ: Не работают только передние или только задние габариты (если их цепи разделены в коммутаторе).
- Сопутствующие проблемы: Одновременно могут отказывать поворотники, ближний свет или дворники, если их дорожки расположены рядом.
- "Постукивающий" тест: Легкое постукивание по кожуху коммутатора при включенных габаритах вызывает их кратковременное зажигание.
Для подтверждения диагноза требуется разборка рулевой колонки и визуальный осмотр платы коммутатора под увеличением. Характерные признаки расслоения – темные вздутые участки дорожек, отслоение материала у краев контактных площадок или видимые микротрещины. Замер сопротивления мультиметром в динамике (при движении переключателя) показывает обрыв цепи.
| Способ ремонта | Особенности | Надежность |
|---|---|---|
| Замена коммутатора целиком | Дорогой, но гарантированно решает проблему. Требует подбора оригинальной детали. | Высокая |
| Пайка дорожек | Восстановление контакта оловянным припоем. Риск перегрева платы и временный эффект из-за хрупкости поврежденных участков. | Низкая/Средняя |
| Шунтирование проводами | Пропуск тонких монтажных проводов параллельно поврежденным дорожкам. Требует ювелирной работы и изоляции. | Средняя/Высокая |
Профилактика расслоения включает снижение нагрузки на цепь габаритов (установка светодиодных ламп вместо ламп накаливания), избегание резких движений переключателем и защиту коммутатора от попадания влаги. При первых симптомах нестабильной работы света рекомендуется диагностика, так как прогрессирующее расслоение может полностью заблокировать управление светотехникой.
Физическая поломка кнопки габаритов на панели управления
Основной причиной неисправности выступает механический износ или повреждение внутренних контактов самой кнопки. Постоянное нажатие со временем приводит к стиранию токопроводящих дорожек, отрыву контактных площадок или поломке пластиковых фиксаторов внутри переключателя.
Коррозия контактов из-за попадания влаги или агрессивных жидкостей (например, чистящих средств) также вызывает нарушение проводимости. Особенно уязвимы кнопки с подсветкой: перегорание светодиода может спровоцировать замыкание или обрыв цепи управления габаритами.
Диагностика и характерные признаки
- Нестабильная работа: габариты включаются только после многократных нажатий или при усиленном давлении на кнопку.
- Самопроизвольное отключение: вибрация корпуса вызывает размыкание повреждённых контактов.
- Отсутствие тактильного отклика: кнопка не фиксируется в положении "вкл" или проваливается без щелчка.
| Сопутствующие симптомы | Возможная причина |
| Не горит подсветка кнопки | Обрыв цепи питания LED, замыкание |
| Работают только передние/задние огни | Частичный обрыв контактной группы |
| Срабатывание других функций при нажатии | Заводской брак или деформация панели |
Для подтверждения неисправности требуется разборка панели управления и проверка мультиметром: отсутствие изменения сопротивления при активации кнопки указывает на её поломку. Выходом является замена переключателя целиком, так как ремонт отдельных контактов ненадёжен и временен.
Повреждение CAN-шины автомобиля электрическим ударом
Электрический удар, вызванный скачком напряжения при неправильном "прикуривании", установке нештатного оборудования или ударе молнии, может физически повредить CAN-шину. Короткое замыкание или перегрузка способны вывести из строя трансиверы модулей, подключенных к сети, нарушить целостность проводки или вызвать коррозию контактов из-за перегрева. Поскольку габаритные огни управляются через блоки кузовной электроники (BCM), интегрированные в общую сеть, их работа напрямую зависит от стабильности CAN-коммуникации.
При повреждении шины блок управления габаритами теряет связь с другими узлами (например, выключателем света или приборной панелью). Это проявляется как полный отказ огней, хаотичное включение/выключение без команды водителя или активация только части цепи (например, левые габариты работают, а правые – нет). Параллельно возникают сбои в других системах: неисправности стоп-сигналов, ошибочные показания приборов, отказ центрального замка.
Диагностика и последствия
Ключевые признаки проблем с CAN-шиной при неработающих габаритах:
- Множественные ошибки связи (U-коды) в диагностическом сканере: U0010, U0121, U0423
- Сопротивление между CAN-High и CAN-Low отличается от нормы (60 Ом при отключенной АКБ)
- Отсутствие сигналов на осциллографе или паразитные помехи в линиях шины
- Физические повреждения: оплавление изоляции возле модулей, окисление разъемов
Этапы проверки системы:
- Считать ошибки всех блоков: BCM, ECM, приборной панели
- Проверить цепь CAN-шины мультиметром: сопротивление, КЗ на массу/питание
- Проанализировать форму сигнала осциллографом на пинах диагностического разъема
- Последовательно отключать модули для поиска вызвавшего замыкание узла
| Компонент | Вид повреждения | Влияние на габариты |
|---|---|---|
| Трансивер BCM | Перегорание микросхемы | Полный отказ управления светом |
| Провод CAN-Low | Короткое замыкание на массу | Самопроизвольное включение огней |
| Разъем датчика двери | Коррозия контактов | Отказ габаритов при открытии дверей |
Для восстановления требуется замена поврежденных участков проводки, ремонт разъемов или замена неисправных модулей. Критически важно устранить первопричину перепада напряжения – некачественные предохранители, неправильное подключение аксессуаров или дефект генератора.
Несовместимость светодиодных ламп с блоком управления
Главной причиной конфликта является разница в энергопотреблении: светодиодные лампы потребляют значительно меньше мощности (2-5 Вт) по сравнению с галогенными (5-21 Вт). Блок управления (БУ) автомобиля, запрограммированный на параметры штатных ламп, интерпретирует снижение нагрузки как обрыв цепи или перегоревшую лампу.
Система диагностики CAN-шины постоянно контролирует сопротивление в цепи габаритов. Резкое падение нагрузки при установке LED воспринимается как неисправность. Это провоцирует срабатывание защиты – БУ отключает питание цепи, генерирует ошибку (например, B1646) и выводит предупреждение на панель приборов.
Типичные проявления неисправности:
- Мигание или полное погасание габаритов после включения
- Появление сообщения "Check rear lights" / "Lamp failure"
- Отсутствие напряжения на контактах патрона при диагностике
- Самопроизвольное отключение через 2-3 секунды после активации
Способы решения:
- Установка нагрузочных резисторов: Параллельное подключение резисторов имитирует потребление галогенной лампы. Недостатки: перегрев, необходимость изоляции, дополнительная нагрузка на проводку.
- CAN-декодеры (противотуманные адаптеры): Устройства, встраиваемые в цепь, преобразуют сигнал для корректного распознавания БУ. Эффективны для моделей с интеллектуальной диагностикой (VW, Audi, BMW).
- Перепрошивка БУ: Изменение параметров в программном обеспечении блока управления (через OBD-разъём). Требует специализированного оборудования и квалификации.
- Лампы с интегрированным декодером: Специальные LED-лампы со встроенной микросхемой, подающей корректный сигнал на БУ. Маркируются как "CAN-BUS compatible" или "Error Free".
| Метод | Надёжность | Сложность | Риски |
| Резисторы | Средняя | Низкая | Перегрев, оплавление проводки |
| CAN-декодер | Высокая | Средняя | Некорректная работа с некоторыми БУ |
| Перепрошивка | Максимальная | Высокая | Потеря гарантии, риск "заморозки" БУ |
| Сертифицированные лампы | Высокая | Низкая | Высокая стоимость, подделки |
Коррозия контактов на колодке жгута проводов фары
Проникновение влаги в разъём фары приводит к окислению металлических контактов колодки. Это нарушает электрическое соединение между жгутом проводов и лампой габарита, вызывая полное отсутствие свечения или нестабильную работу.
Особенно подвержены коррозии контакты на нижней части разъёма, где скапливается конденсат и дорожная грязь. Алюминиевые контакты окисляются интенсивнее медных, образуя непроводящий слой, блокирующий ток.
Диагностика и устранение
Признаки проблемы:
- Габарит не горит только с одной стороны
- Свечение появляется после постукивания по фаре
- Обильные зелёные/белые отложения в разъёме
Этапы ремонта:
- Отсоединить колодку от фары
- Очистить контакты мелкой наждачной бумагой (№600-800)
- Обработать разъём контактным очистителем
- Нанести токопроводящую смазку
- Проверить герметичность резинового уплотнителя колодки
Критические последствия игнорирования: Полное разрушение контактов, короткое замыкание при попадании солёной воды, необходимость замены всей колодки или участка электропроводки.
| Профилактическая мера | Эффективность |
| Герметизация разъёма диэлектрической смазкой | Высокая |
| Регулярная мойка контактов (каждые 2 года) | Средняя |
| Замена повреждённых резиновых уплотнителей | Критическая |
Микротрещины на чипе контроллера головного света
Микротрещины на кристалле контроллера возникают из-за вибраций, термических деформаций корпуса или заводского брака. Эти повреждения нарушают целостность токопроводящих дорожек внутри чипа, что приводит к частичной или полной потере управления световыми габаритами.
Диагностика осложняется скрытым расположением дефекта: внешне чип выглядит целым, а сбои проявляются хаотично – например, при нагреве или на неровной дороге. Ошибки часто не фиксируются сканером, так как сам контроллер отвечает за самодиагностику системы.
Признаки и последствия микротрещин
Характерные симптомы включают:
- Самопроизвольное отключение габаритов при ударах по корпусу фары
- Пропадание отдельных режимов работы (например, только ДХО или парковочные огни)
- Мигание ламп без команды с блока управления
| Фактор риска | Последствие для чипа |
|---|---|
| Перегрев корпуса контроллера | Расширение трещин при тепловом расширении материалов |
| Короткие замыкания в цепи питания | Обугливание краёв трещин и потеря проводимости |
| Попадание влаги в блок фары | Коррозия повреждённых участков кремниевой пластины |
Решение проблемы требует замены контроллера, так как пайка микротрещин на чипе невозможна в условиях сервиса. При установке нового модуля обязательна проверка цепей питания и массы – колебания напряжения ускоряют разрушение кристалла.
Ошибки в программном обеспечении после апдейта прошивки
Неудачное обновление программного обеспечения ЭБУ кузова или центрального модуля освещения может нарушить логику работы световых приборов. Сбойные алгоритмы способны полностью блокировать подачу напряжения на габариты, активировать их произвольно или вызывать конфликты с другими системами, например, ДХО или аварийной сигнализацией.
Особенно критичны ошибки в протоколах обмена данными между блоками (CAN/LIN шины), когда некорректные команды после перепрошивки приводят к игнорированию действий водителя. Типичный пример – отказ задних фонарей при работоспособности передних, вызванный повреждением конфигурационных файлов в процессе апдейта.
Диагностика и решения
Основные признаки программного сбоя:
- Частичная или полная деактивация габаритов сразу после обновления ПО
- Самопроизвольное включение/выключение ламп при зажигании
- Ошибки U-кодов (ошибки связи) в смежных системах
Процедура восстановления:
- Проверка журнала ошибок сканером, поддерживающим чтение сырых данных ЭБУ
- Сравнение текущей версии прошивки с актуальной на сервисном портале производителя
- Повторная загрузка ПО с предварительной калибровкой напряжения программирующего оборудования
- Аппаратный сброс модуля освещения отключением АКБ на 15+ минут
| Ошибка ПО | Последствия для габаритов | Метод исправления |
|---|---|---|
| Повреждение конфигурации BCM | Отсутствие реакции на переключатель | Перепрошивка с дилерским ПО |
| Сбой CRC-проверки | Мигание при движении | Переустановка контрольных сумм |
| Конфликт версий ПО | Активация только с ручным тормозом | Синхронное обновление связанных модулей |
Перетирание проводки в гофре двери багажника
Проводка, проходящая через гофрированный кожух между кузовом и дверью багажника, подвергается постоянным деформациям при открывании/закрывании. Со временем изоляция проводов истирается о края технологических отверстий или внутренние элементы гофры, особенно при нарушении её фиксации.
Оголённые жилы начинают коронить на массу или замыкаться между собой, что приводит к отказу габаритных огней. Характерный признак – неисправность проявляется или усиливается при манипуляциях с багажником. Часто повреждаются сразу несколько проводов жгута, вызывая дополнительные проблемы (например, с задними фонарями, стоп-сигналами или дворником).
Диагностика и решение
Для подтверждения неисправности:
- Визуально осмотрите гофру на предмет повреждений и правильности посадки в посадочных местах.
- Аккуратно раздвиньте защитные гармошки гофры, чтобы увидеть провода внутри.
- Проверьте целостность изоляции, особенно на участках с резкими перегибами.
- Помогайте рукой изгибать жгут при открытом багажнике, наблюдая за работой габаритов.
Ремонт включает:
- Зачистку повреждённых участков проводов.
- Качественную изоляцию (термоусадка + изолента) или замену отрезков проводов.
- Надёжную фиксацию гофры с обеих сторон для минимизации перегибов.
- Дополнительную защиту жгута (например, обмотка мягкой изолентой в зоне риска).
Утечка тока при дефекте изоляции в рулевой колонке
В рулевой колонке сосредоточен пучок проводов, отвечающих за работу поворотников, дворчиков, звукового сигнала, круиз-контроля и мультифункционального рулевого колеса. Нарушение целостности изоляции этих кабелей из-за трения о металлические детали каркаса или естественного старения приводит к контакту токоведущих жил с массой кузова.
Возникающая утечка тока создает паразитную цепь, по которой энергия уходит в кузов, минуя штатную схему габаритов. Бортовой компьютер фиксирует аномальное потребление и интерпретирует его как короткое замыкание в системе освещения, принудительно отключая цепь габаритных огней через реле или предохранитель для предотвращения перегрева проводки.
Диагностика и последствия
Для выявления дефекта требуется поэтапная проверка:
- Измерение тока утечки мультиметром при выключенных потребителях.
- Последовательное извлечение предохранителей для локализации проблемного контура.
- Визуальный осмотр жгута в рулевой колонке при снятии кожухов на предмет:
- Перетертой изоляции
- Окисленных контактов
- Оплавленных участков
Критичность проблемы заключается в риске полного отказа световых приборов при движении и потенциальном возгорании из-за перегрева поврежденных проводов. Требует незамедлительного ремонта с заменой жгута или изоляции проблемных участков термоусадочной трубкой.
Обрыв сигнального провода центрального замка дверей
Обрыв провода, передающего сигнал состояния центрального замка, напрямую влияет на работу габаритных огней в современных иномарках. Этот провод сообщает блоку управления кузовом (BCM) о статусе дверей (открыто/закрыто), что критично для активации габаритов при постановке/снятии с охраны или открытии дверей. При обрыве BCM не получает корректный сигнал и может полностью отключить габаритное освещение как часть защитного алгоритма.
Провод чаще всего повреждается в зонах динамичных нагрузок: внутри дверной гофры (между кузовом и стойкой), у разъемов двери или под ковриками водительской зоны. Механическое истирание изоляции, коррозия контактов или перелом жилы из-за постоянного изгиба приводят к потере сигнала. Особенно уязвимы модели с бесключевым доступом, где провод постоянно активен при приближении к авто.
Диагностика и последствия обрыва
Ключевые симптомы:
- Полное отсутствие работы габаритов при открытии дверей
- Некорректное поведение света (например, срабатывание только с пассажирской стороны)
- Ошибки BCM в памяти типа "Door Ajar Signal Invalid"
- Параллельные сбои центрального замка или подсветки салона
Методы проверки цепи:
- Сканирование BCM на предмет кодов неисправностей
- Прозвон мультиметром провода от BCM до дверного микровыключателя
- Визуальный осмотр трассы в гофре при максимальном открытии двери
- Тестирование сигнала осциллографом на целостность импульса
| Локация обрыва | Способ ремонта | Сложность |
|---|---|---|
| Дверная гофра | Замена сегмента провода с термоусадкой | ★★★ |
| Колодка BCM | Чистка контактов, восстановление пайки | ★★☆ |
| Зона порога | Локальный ремонт жилы с изоляцией | ★★☆ |
Пропуск тактов в импульсном стабилизаторе освещения
Импульсные стабилизаторы в габаритных огнях современных иномарок обеспечивают стабильное напряжение для светодиодных модулей. При возникновении неисправности, выражающейся в пропуске тактов генерации импульсов, наблюдаются характерные симптомы мерцания или полного погасания света. Это происходит из-за нарушения циклов заряда/разряда дросселя и ключевого транзистора.
Основными причинами сбоя тактовой работы стабилизатора являются деградация компонентов силовой цепи или сбои управляющей логики. Ключевыми факторами выступают:
- Дефекты накопительного конденсатора – потеря ёмкости или увеличение ESR, приводящие к недостаточному накоплению энергии
- Пробой ключевого MOSFET-транзистора – частичное повреждение кристалла, вызывающее хаотичное открытие/закрытие
- Неисправность ШИМ-контроллера – сбои в работе микросхемы из-за перегрева или нарушения питания
- Обрыв или межвитковое замыкание дросселя – нарушение процессов накопления и отдачи энергии
Диагностика требует проверки цепей питания контроллера и силовых компонентов мультиметром. Критически важно измерение:
| Компонент | Нормальное значение | Признак неисправности |
|---|---|---|
| Входной конденсатор | ESR < 0.5 Ом | Вздутие корпуса, ESR > 2 Ом |
| Выходной конденсатор | Ёмкость ±20% от номинала | Ёмкость < 70% от номинала |
| Ключевой транзистор | Сопротивление сток-исток >100 кОм | Пробой (единицы Ом) |
Важно: Пропуск тактов часто сопровождается аномальным нагревом дросселя и ШИМ-контроллера даже при отключенной нагрузке. Это указывает на короткое замыкание в обмотках или неэффективное преобразование энергии. Замена повреждённых компонентов должна выполняться с учётом рабочих частот стабилизатора – установка аналогов с неподходящими характеристиками вызовет рецидив неисправности.
Список источников
Для подготовки статьи о неисправностях световых габаритов на иномарках использовались авторитетные технические материалы и практические руководства. Основной акцент сделан на диагностические методики и типовые поломки, характерные для современных иностранных автомобилей.
Источники включают специализированную литературу, данные производителей и экспертные рекомендации сертифицированных мастеров. Ниже представлен перечень ключевых материалов, обеспечивающих достоверность приведенной информации.
- Официальные сервисные мануалы производителей автомобилей (Toyota, Volkswagen, Ford и др.)
- Электротехнические справочники по автомобильной светотехнике (Bosch, Hella)
- Руководства по диагностике электронных систем управления кузовом (ETM, BCM)
- Технические бюллетени отраслевых сервисных порталов (AllDATA, Identifix)
- Протоколы испытаний компонентов освещения (ECE, SAE стандарты)
- Аналитические отчеты автосервисов по типовым отказам габаритных огней
- Видеоразборы дефектов на специализированных каналах автомехаников
