Неисправности камеры заднего вида и их устранение

Статья обновлена: 18.08.2025

Камера заднего вида стала неотъемлемой частью современных автомобилей, существенно повышая безопасность парковки.

При возникновении проблем с изображением или полным отказом системы водитель лишается важного помощника.

Основные неисправности включают механические повреждения корпуса, окисление контактов, перетирание проводов и выход из строя электронных компонентов.

Своевременная диагностика позволяет точно определить причину поломки и выбрать оптимальный способ восстановления работоспособности камеры.

Проверка подачи напряжения на камеру заднего вида

Убедитесь в наличии питания на разъёме камеры при включенной задней передаче. Для проверки потребуется мультиметр в режиме измерения постоянного напряжения (DCV). Найдите контакты питания (обычно +12V) и массы (GND) в разъёме камеры, используя схему подключения вашего авто или визуальную идентификацию проводов.

Подключите щупы мультиметра к соответствующим контактам: красный – к плюсовому проводу, чёрный – к массе. При активированной задней передаче исправная цепь должна показывать 11.5–13.5V. Отсутствие напряжения указывает на проблемы в цепи питания или управляющем сигнале.

Типичные причины отсутствия напряжения

Обрыв/коррозия проводов – проверьте целостность кабеля от камеры до головного устройства
Неисправность предохранителя – найдите в монтажном блоке предохранитель цепи камеры (проверьте тестером)
Проблемы с реле – при наличии реле в цепи (проверьте срабатывание)
Окисление контактов – осмотрите разъёмы по всей трассе подключения

Показания мультиметра	Возможная проблема
0V	Обрыв цепи, сгоревший предохранитель, отсутствие управляющего сигнала
Менее 11V	Просадка напряжения из-за плохого контакта или повреждения провода
Колебания напряжения	Короткое замыкание, нестабильный контакт

Важно: Перед проверкой убедитесь, что магнитола переключилась в режим камеры (индикатор задней передачи на приборной панели активен). Если питание есть, но изображение отсутствует – неисправна сама камера или видеоинтерфейс.

Тестирование цепи заземления камеры

Проверка цепи заземления – критический этап диагностики, так как плохой контакт с "массой" вызывает перебои в работе камеры, искажение изображения или полное отключение. Отсутствие надежного заземления приводит к помехам на экране (снег, полосы), нестабильной активации камеры при переключении на заднюю передачу или ложным срабатываниям системы.

Для тестирования потребуется мультиметр в режиме измерения сопротивления (Омы) или режиме проверки целостности цепи. Обязательно отсоедините разъем камеры перед началом измерений для исключения повреждения электроники и снимите клемму с минуса АКБ для безопасности.

Порядок проверки

Найдите контакт заземления на разъеме камеры, используя электросхему автомобиля или визуальное сопоставление (обычно черный провод).
Подключите один щуп мультиметра к этому контакту, второй – к чистой неокрашенной металлической части кузова (например, болту крепления).
Зафиксируйте показания прибора:
- Нормальное сопротивление: 0–5 Ом (идеально – близко к 0 Ом).
- Проблемное значение: >5 Ом или обрыв (OL/∞).
Если сопротивление высокое, проверьте:
- Коррозию или окисление контактов разъема/провода.
- Надежность крепления общего болта заземления кузова.
- Целостность провода "массы" на всем протяжении (механические повреждения, перегибы).

Показания мультиметра	Диагностика	Действия
0–0.5 Ом	Идеальный контакт	Цепь заземления исправна
0.5–5 Ом	Допустимое сопротивление	Очистить контакты, проверить затяжку болтов
>5 Ом или OL	Обрыв или плохой контакт	Искать коррозию, обрыв провода, восстановить соединение

Диагностика разрыва видеосигнального провода

Разрыв видеопровода – частая причина полного отсутствия изображения с камеры или появления помех (снега, полос, мерцания). Сигнальный кабель подвержен механическим повреждениям при монтаже, перетиранию в местах изгиба двери багажника, коррозии контактов или обрыву из-за пережатия элементами кузова.

Диагностика начинается с визуального осмотра трассы прокладки кабеля от камеры до головного устройства. Особое внимание уделяют участкам возле петель багажника/двери, точкам ввода в салон, зонам контакта с подвижными элементами или острыми кромками. Ищите перегибы, потертости изоляции, следы пережатия или нарушения целостности экрана.

Методы проверки целостности провода

Простейший способ – прозвонка мультиметром в режиме проверки сопротивления (Ω):

Отсоедините разъем камеры и разъем подключения к монитору/головному устройству.
Подключите щупы тестера к центральной жиле видеопровода на обоих концах. Нормальное сопротивление близко к 0 Ом. Бесконечное сопротивление или "OL" указывает на обрыв центральной жилы.
Проверьте целостность экранирующей оплетки аналогичным образом, подключив щупы к контактам оплетки на разъемах.
Проверьте отсутствие короткого замыкания (КЗ) между центральной жилой и оплеткой на любом из концов кабеля. Наличие КЗ – признак повреждения изоляции.

Для локализации точного места обрыва при частичном повреждении или "плавающем" контакте используйте метод пошаговой проверки участков:

Разделите подозрительный участок кабеля на сегменты (например, от багажника до стойки, от стойки до приборной панели).
Последовательно прозванивайте центральную жилу и оплетку внутри каждого сегмента, сужая зону поиска.
Аккуратно поддевайте и осматривайте изоляцию в местах крепления хомутами или прохождения через резиновые гофры.

Признак неисправности	Возможная причина в кабеле
Изображение пропадает при движении багажника	Перелом жилы в районе дверной петли
"Снег", рябь, цветные полосы на экране	Нарушение целостности экрана (оплетки), плохой контакт экрана
Периодическое пропадание изображения	Частичный обрыв жилы или "плавающий" контакт в разъеме
Полное отсутствие изображения (черный/синий экран)	Полный обрыв центральной жилы или экрана, КЗ

Важно: Перед заменой кабеля убедитесь в исправности разъемов на камере и головном устройстве – окислы или нарушение пайки контактов имитируют обрыв. При замене используйте кабель с качественной медной жилой и плотной оплеткой, избегайте резких перегибов при укладке.

Ремонт повреждённого шлейфа камеры заднего вида

Повреждение шлейфа – частая причина неработоспособности камеры заднего вида. Шлейф представляет собой гибкий плоский кабель с множеством проводников, соединяющий камеру с головным устройством автомобиля. Он подвержен механическим повреждениям при демонтаже обшивки, перетиранию в местах перегиба, коррозии из-за попадания влаги или воздействию экстремальных температур.

Диагностика неисправности шлейфа начинается с визуального осмотра на предмет явных разрывов, перегибов, потертостей изоляции или окисленных контактов. Проверка мультиметром в режиме прозвонки помогает выявить обрыв проводников или короткое замыкание между соседними дорожками. Особое внимание уделяют участкам возле разъемов и точкам входа в резиновые гофры кузова.

Методы восстановления поврежденного шлейфа

Ремонт при локальных повреждениях:

Обрыв отдельных дорожек: Зачистка концов и пайка тонким проводом с последующей изоляцией термоусадкой или кембриком.
Поверхностные царапины/перетертости: Восстановление целостности токопроводящих дорожек токопроводящим клеем или графитовым составом.
Окисление контактов в разъемах: Очистка контактных групп спиртом или специальным очистителем, подгиб клемм для улучшения соединения.

Замена шлейфа при критических повреждениях:

Подбор оригинального шлейфа или совместимого аналога по количеству контактов, длине и типу разъемов.
Аккуратный демонтаж старого кабеля с фиксацией траектории прокладки через салон и кузовные отверстия.
Монтаж нового шлейфа с обязательной фиксацией в штатных креплениях и защитой гофрой в зонах трения/перегиба.
Проверка герметичности мест ввода в багажник/двери для предотвращения попадания воды.

Профилактические меры после ремонта:

Мероприятие	Цель
Фиксация кабеля пластиковыми хомутами	Исключение провисания и трения о кузовные элементы
Прокладка через заводские резиновые гарнитуры	Защита от перетирания в технологических отверстиях
Обработка контактов диэлектрической смазкой	Предотвращение окисления и коррозии

Правильно выполненный ремонт или замена шлейфа восстанавливает передачу видео и управляющих сигналов. Использование некачественных материалов или нарушение технологии прокладки приводит к повторным отказам и риску повреждения электронных компонентов камеры или головного устройства.

Устранение короткого замыкания в цепи питания

Короткое замыкание в цепи питания камеры заднего вида проявляется отсутствием изображения, перегоревшим предохранителем или срабатыванием защиты головного устройства. Первичная диагностика включает визуальный осмотр проводов на участке от камеры до блока управления. Особое внимание уделите зонам перегибов, контактам с кузовными элементами и местам ввода кабеля в салон.

Для локализации проблемы потребуется мультиметр в режиме прозвонки. Отключите разъем камеры и снимите предохранитель цепи. Проверьте сопротивление между плюсовым проводом и массой автомобиля: показания близкие к нулю подтверждают КЗ. Поэтапно разделяйте жгут на секции, сужая зону поиска до поврежденного участка.

Этапы ремонта

Обнаружение повреждения:
- Проверьте изоляцию в местах соприкосновения с острыми кромками багажника
- Протестируйте колодку подключения на корпусе камеры (окисление контактов)
- Исключите контакт экранирующей оплетки с сигнальным проводом
Восстановление цепи:
- Зачистите оборванные/закороченные провода с запасом 3-4 см
- Примените термоусадочную трубку для изоляции вместо изоленты
- Проложите кабель через гофрорукав в зонах риска
Контрольные замеры:

Параметр Норма При КЗ

Сопротивление (+12В → масса) ∞ (обрыв) 0.1-2 Ом

Напряжение на разъеме камеры 11.5-13.5В 0-5В

После ремонта обязательно проверьте целостность экранирования – паразитные наводки вызывают помехи на дисплее. При частых рецидивах КЗ замените кабель целиком, используя провод сечением не менее 0.75 мм² с двойной изоляцией. Убедитесь в отсутствии перетирания при полном открытии багажника.

Очистка объектива камеры от загрязнений и конденсата

Загрязнение или запотевание объектива – частая причина нечёткого изображения или его полного отсутствия. Пыль, грязь, брызги воды, дорожные реагенты и конденсат существенно ухудшают светопропускание, приводя к размытой картинке, тёмным пятнам или цветовым искажениям на экране.

Игнорирование этой проблемы не только затрудняет парковку, но и может способствовать ускоренному износу самой камеры из-за постоянной работы в неоптимальных условиях. Регулярная и правильная очистка критически важна для поддержания функциональности системы обзора.

Порядок безопасной очистки

Для эффективного устранения загрязнений без повреждений следуйте алгоритму:

Отключите зажигание для предотвращения короткого замыкания.
Удалите сухие загрязнения: Используйте чистую мягкую микрофибру или специальную кисточку для объективов. Аккуратно сметите пыль и крупные частицы круговыми движениями без нажима.
Обработайте стойкие загрязнения: Нанесите 1-2 капли специального средства для очистки оптики или изопропилового спирта на салфетку из микрофибры (НИКОГДА не лейте жидкость прямо на камеру!). Протрите линзу лёгкими движениями.
Устраните конденсат: Если камера запотела изнутри – протрите корпус сухой тканью и дайте автомобилю поработать на холостом ходу 10-15 минут с включённой печью. Прогрев салона обычно устраняет влагу. При постоянном запотевании проверьте герметичность корпуса.
Проверьте результат: Включите зажигание и убедитесь в чёткости изображения на экране.

Категорически запрещено:

Использовать абразивные материалы (жёсткие щётки, бумажные полотенца).
Применять агрессивную химию (ацетон, растворители, средства для стёкол).
Допускать попадание воды в разъёмы или корпус камеры.
Чистить камеру под струёй воды или мойкой высокого давления.

Профилактика: Регулярно осматривайте объектив. Нанесите специальное водоотталкивающее покрытие для оптики после очистки – это уменьшит налипание грязи и предотвратит скопление капель воды.

Проверка разъёмов подключения на окисление и коррозию

Окисление контактов в разъёмах – частая причина неработоспособности камеры заднего вида. Влага, температурные перепады и дорожные реагенты провоцируют образование окислов или коррозии на металлических поверхностых, что нарушает передачу сигнала и питания. Симптомы включают периодическое пропадание изображения, искажение картинки или полное отсутствие сигнала на экране.

Для диагностики отсоедините разъёмы камеры и головного устройства (или монитора), тщательно осмотрите штекеры и гнёзда. Особое внимание уделите основному жгуту в зоне багажника/двери и соединениям возле фаркопа (если камера интегрирована в рамку номера). Проверяйте как сам разъём камеры, так и точки подключения к бортовой сети.

Этапы проверки и очистки

Визуальный осмотр: Ищите белый, зелёный или сизый налёт, тёмные пятна, рыхлые отложения.
Тест контактов: Убедитесь в отсутствии люфта штырьков, проверьте фиксацию фиксаторов разъёма.
Очистка:
- Мягкой щёткой (например, зубной) удалите рыхлые загрязнения.
- Обезжирьте контакты спиртом или очистителем электроники.
- Сильные окислы аккуратно удалите ластиком или ватной палочкой.
Защита: Нанесите контактную смазку (диэлектрическую) или спрей-антикоррозионное средство для предотвращения повторного окисления.

Признак проблемы	Действие
Зелёная/белая коррозия	Механическая очистка + обезжиривание
Потемнение контактов, нагар	Шлифовка мелкой наждачной бумагой (№600-800)
Деформация штырьков	Аккуратное выравнивание пинцетом

Важно: При сильном повреждении контактов или корпуса разъёма требуется замена колодки/штекера. После очистки надёжно зафиксируйте разъём и проверьте герметичность резиновых уплотнителей (при их наличии). Используйте термоусадку или изоленту для защиты оголённых участков проводов возле контактов.

Замена перегоревших светодиодов подсветки камеры

Перегоревшие светодиоды подсветки – распространённая причина ухудшения видимости через камеру заднего вида в тёмное время суток. Неисправность проявляется как затемнение изображения, неравномерная освещённость или полное отсутствие подсветки зоны обзора.

Для диагностики проблемы визуально осмотрите светодиоды на корпусе камеры при включённой задней передаче. Перегоревшие элементы будут неактивны либо иметь видимые повреждения (потемнение, деформация корпуса). Перед началом работ обязательно отключите питание автомобиля!

Этапы замены светодиодов

Необходимые материалы и инструменты:

Новые светодиоды аналогичного типа (SMD, размер и цветовая температура должны соответствовать оригиналу)
Паяльник мощностью 15-25 Вт с тонким жалом
Припой и флюс
Пинцет и демонтажная оплётка
Лупа или увеличительное стекло
Изолента/термоусадка

Последовательность работ:

Снимите камеру с крепления согласно инструкции производителя.
Аккуратно разберите корпус, открутив крепёжные винты и отсоединив шлейфы.
Определите расположение перегоревших светодиодов на плате.
Нагрейте паяльником контакты неисправного светодиода, одновременно поддевая его пинцетом.
Удалите остатки припоя с контактных площадок с помощью оплётки.
Нанесите флюс на посадочное место, установите новый светодиод, соблюдая полярность.
Припайте выводы, избегая перегрева и перемыкания контактов.
Проверьте работоспособность подсветки до сборки корпуса (временно подключив питание).
Соберите камеру, обеспечьте герметизацию стыков.

Критические моменты: использование слишком мощного паяльника повредит плату, ошибка в полярности выведет светодиод из строя мгновенно. Если отсутствуют навыки микроскопического паяния – целесообразно обратиться в сервис.

Типовая проблема	Последствия	Решение при замене
Неправильный подбор светодиода	Несовпадение яркости/цвета, перегрев	Сверяйте маркировку сгоревшего элемента
Нарушение герметизации	Коррозия платы, короткое замыкание	Нанесите силиконовый герметик на стык корпуса
Обрыв токопроводящих дорожек	Подсветка не включается	Восстановите дорожки медным проводом

Ремонт треснувшего корпуса камеры заднего вида

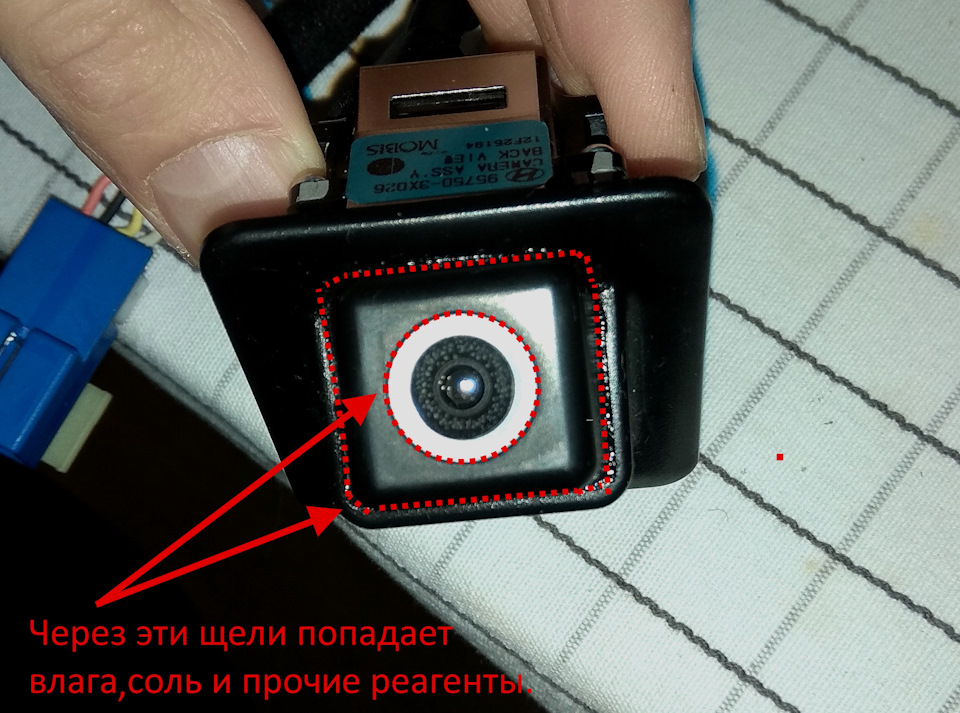

Трещины в корпусе камеры возникают из-за механических повреждений (удары, вибрация) или воздействия экстремальных температур. Даже небольшие сколы нарушают герметичность, приводя к попаданию влаги, пыли и последующему замыканию электронных компонентов.

Без своевременного ремонта вода конденсируется на линзе или платах, вызывая размытое изображение, искажение цветопередачи или полный выход устройства из строя. Особенно опасны глубокие трещины возле крепежных элементов – они могут спровоцировать отслоение камеры от кузова.

Этапы восстановления герметичности корпуса

Подготовка поверхности:

Обезжирьте поврежденный участок изопропиловым спиртом
Зачистите края трещины мелкозернистой наждачной бумагой (220-400 grit)
Удалите пыль сжатым воздухом или мягкой кистью

Выбор герметика:

Эпоксидные смолы холодного отверждения – для глубоких повреждений
Автомобильный герметик на силиконовой основе – при мелких сетках трещин
Цианакрилатные клеи (суперклей) – только для временного ремонта

Технология нанесения:

Тип трещины	Способ обработки	Время сушки
Сквозная	Заполнение эпоксидкой с армированием стеклосеткой	24 часа
Поверхностная	Нанесение силикона слоем 2-3 мм	12 часов

Важно! При работе с оптическим элементом избегайте попадания состава на линзу – это необратимо ухудшит картинку. После ремонта обязательно проверьте угол обзора камеры и отсутствие бликов на уплотнении.

Диагностика неисправностей платы контроллера камеры

Плата контроллера камеры заднего вида обрабатывает видеосигнал и управляет передачей данных. Ее неисправности проявляются как полное отсутствие изображения, цветовые искажения, шумы или нестабильная работа системы. Диагностика требует последовательной проверки электронных компонентов и цепей питания.

Перед разбором камеры исключите проблемы с кабелями, разъемами и монитором автомобиля. Для работы потребуется мультиметр, паяльник, лупа и источник эталонного питания. Избегайте статического электричества при контакте с платой.

Ключевые этапы диагностики

Компонент/Узел	Методика проверки	Признак неисправности
Входное напряжение	Замер мультиметром на контактах разъема питания (стандартные значения: 5В/12В)	Отклонение >±10%, отсутствие напряжения
Стабилизаторы питания	Проверка выходного напряжения LDO-микросхем, поиск перегрева	Отсутствие выходного напряжения, тепловыделение
Конденсаторы	Визуальный осмотр на вздутие, тест ESR-метром	Вздутие корпуса, утечки электролита
Кварцевый резонатор	Проверка частоты осциллографом, замена на заведомо исправный	Отсутствие генерации, плавающие сбои
Видеопроцессор	Контроль температуры, проверка контактов BGA-пайки	Локальный перегрев, "битые" пиксели на изображении

Дополнительные проверки:

Трассировка дорожек: выявление обрывов микротрещин при изгибе корпуса
Тест стабилизаторов: подключение нагрузки 100-500 Ом для проверки просадок
Диагностика видеочипа: прогрев феном для выявления нестабильного контакта

Важно: При замене компонентов используйте SMD-аналоги с идентичными параметрами. После ремонта обязательна проверка камеры в температурной камере (-30°C...+80°C) для выявления скрытых дефектов.

Восстановление сгоревших дорожек на плате камеры

Сгоревшие токопроводящие дорожки – распространённая неисправность плат камер заднего вида, вызванная коротким замыканием, переполюсовкой питания или попаданием влаги. Визуально дефект проявляется как потемневшая, обугленная или разорванная линия на поверхности текстолита, часто сопровождаемая повреждением близлежащих компонентов.

Для ремонта требуется тщательная очистка проблемной зоны от нагара и остатков лака с помощью скальпеля и спирта. Важно выявить все повреждённые участки цепи и проверить смежные элементы (резисторы, конденсаторы, диоды) на пробой, так как они часто становятся причиной перегрузки.

Технология восстановления дорожек

Основные методы ремонта включают:

Меднение обрывов – нанесение токопроводящего лака (например, «Kontaktol») тонким слоем по трассе дорожки с последующей сушкой.
Монтаж перемычек – использование монтажного провода (∅ 0.1-0.2 мм) для соединения разорванных точек. Концы зачищаются, лудятся и припаиваются к контактным площадкам.
Комбинированный метод – заполнение мелких разрывов токопроводящим лаком с усилением критичных участков медными перемычками.

Этапы пайки перемычек:

Залудить концы провода и контактные площадки на плате.
Закрепить провод по трассе старой дорожки, избегая пересечений с другими цепями.
Припаять концы, контролируя отсутствие замыканий на соседние дорожки.
Покрыть восстановленный участок защитным лаком.

Критические требования: сечение перемычки должно соответствовать току цепи, а длина – быть минимальной. Для силовых линий питания рекомендованы провода с изоляцией.

Материал	Применение	Особенности
Токопроводящий лак	Восстановление тонких дорожек, короткие разрывы	Не подходит для силовых цепей, ограниченная нагрузочная способность
Монтажный провод	Ремонт питающих линий, длинные обрывы	Требует изоляции, механическое укрепление клеем

После ремонта обязательна проверка мультиметром на обрыв и КЗ, а также тестовое включение камеры с контролем нагрева зоны восстановления. При повторном перегорании необходима глубокая диагностика схемы на предмет скрытых неисправностей.

Проверка совместимости камеры и головного устройства

Совместимость камеры заднего вида с головным устройством (ГУ) критична для корректной работы системы. Несоответствие технических параметров приводит к отсутствию изображения, искажённой картинке или полному отказу функции, даже если оба устройства исправны.

Перед подключением новой камеры или диагностикой существующей требуется верификация соответствия ключевых характеристик оборудования. Игнорирование этого этапа усложняет поиск неисправностей и увеличивает риск повреждения компонентов.

Ключевые параметры проверки

Основные технические аспекты, требующие согласования:

Тип видеосигнала: Аналоговый (CVBS) или цифровой (AHD, HD-TVI, IP). ГУ должен поддерживать стандарт камеры.
Разрешение: Соответствие максимально поддерживаемому разрешению ГУ (например, 720p, 1080p). Превышение вызывает "чёрный экран".
Напряжение питания: 12В или 5В. Несовпадение вольтажа повреждает камеру или ГУ.

Дополнительные факторы совместимости:

Параметр	Риск несоответствия
Полярность активации	Камера не включается при задней передаче (разница в сигнале +12В/GND)
Тип разъёма	Физическая невозможность подключения (RCA, FAKRA, Mini-USB)
Сопротивление	Искажение цветопередачи или затемнение изображения (75 Ом для аналога)

Порядок действий при проверке:

Изучите техническую документацию к ГУ и камере (разделы "Поддерживаемые стандарты", "Характеристики").
Сверьте тип видеосигнала и разрешение в спецификациях обоих устройств.
Уточните напряжение питания камеры (маркировка на корпусе или в manual).
Проверьте распиновку разъёмов при нестандартном подключении.

Важно! При замене ГУ учитывайте совместимость со штатной камерой автомобиля. OEM-камеры часто используют проприетарные протоколы, требующие адаптеров или перепрошивки.

Калибровка угла обзора после установки отремонтированной камеры

После замены или ремонта камеры заднего вида критически важно провести калибровку угла обзора. Неоткалиброванный модуль искажает перспективу на экране, смещает направляющие линии парковки и создает слепые зоны, что повышает риск столкновений при маневрах.

Калибровка выполняется через диагностическое оборудование, подключенное к бортовому компьютеру автомобиля. Процедура требует ровной площадки со специальной разметкой (шаблоном-мишенью) на расстоянии 2-4 метров от бампера. Механик активирует сервисный режим мультимедийной системы и следует инструкциям ПО для настройки параметров.

Ключевые этапы калибровки

Подготовка:

Проверка корректного монтажа камеры (строго по оси симметрии авто)
Очистка объектива от загрязнений
Корректировка давления в шинах

Настройка параметров:

Регулировка горизонтального угла обзора (устранение перекоса)
Коррекция вертикального наклона (исключение "задирания" или "заваливания" картинки)
Синхронизация статических/динамических направляющих с траекторией движения

Важно! Для моделей с системой распознавания дорожных знаков или кругового обзора требуется дополнительная калибровка через OBD-разъем с активацией камеры в режиме ADAS.

Тип неисправности	Признак некорректной калибровки
Смещение линии горизонта	Асфальт занимает >70% экрана или отображается небо
Ошибка направляющих	Линии парковки не совпадают с реальными колесными траекториями
Искажение перспективы	Прямоугольные объекты (бордюры, парковочные места) отображаются трапециевидными

Список источников

При подготовке материалов использовались специализированные технические ресурсы и практические руководства по автомобильной электронике.

Основное внимание уделялось диагностическим методикам и типовым случаям поломок камер заднего вида в современных транспортных средствах.

Производители автомобильных камер: технические спецификации и сервисные мануалы
Электронные учебные пособия по ремонту мультимедийных систем
Форумы автомобильных электриков: разборы реальных кейсов
Видеоинструкции по диагностике проводки и разъемов
Справочники по кодам ошибок видеосистем в бортовых компьютерах
Методички по пайке контактов и замене защитных уплотнителей
Аналитические обзоры распространенных заводских дефектов
Технические стандарты защиты электрооборудования от влаги

Параметр	Норма	При КЗ
Сопротивление (+12В → масса)	∞ (обрыв)	0.1-2 Ом
Напряжение на разъеме камеры	11.5-13.5В	0-5В
