Неисправности привода стеклоочистителя - способы устранения
Статья обновлена: 18.08.2025
Исправные стеклоочистители – критически важный элемент безопасности вождения. При отказе привода "дворников" обзор резко ухудшается, создавая аварийную ситуацию.
Неисправности механизма могут проявляться по-разному: полное отсутствие движения щеток, замедленная работа, заклинивание в одном положении или хаотичные рывки.
Своевременная диагностика и устранение проблем с приводом помогут восстановить работоспособность системы и избежать рисков на дороге.
Диагностика неисправного реле привода стеклоочистителя
Реле выполняет функцию управляющего переключателя для электродвигателя стеклоочистителя, замыкая силовую цепь при получении сигнала от подрулевого переключателя. Его неисправность проявляется полным отказом работы дворников, хаотичным движением щёток без контроля скоростей или залипанием в одном положении.
Для точной диагностики потребуется мультиметр, контрольная лампа 12V и схема расположения реле в монтажном блоке конкретной модели автомобиля. Перед проверкой убедитесь в исправности предохранителя цепи стеклоочистителя и отсутствии окислов на клеммах аккумулятора.
Порядок проверки реле
Шаг 1: Визуальный осмотр и поиск реле
Найдите блок реле (обычно расположен в подкапотном пространстве или под панелью приборов). Снимите подозрительное реле – его маркировка включает схему контактов и номинальное напряжение. Проверьте корпус на трещины, подтёки электролита или следы перегрева (оплавленный пластик, потемнение).
Шаг 2: Тестирование управляющей катушки
- Определите по схеме на корпусе реле выводы катушки (обычно маркированы цифрами 85 и 86).
- Подключите мультиметр в режиме измерения сопротивления (Ω) к этим контактам.
- Сравните показания со спецификацией производителя (обычно 50-120 Ом). Бесконечное сопротивление указывает на обрыв обмотки, близкое к нулю – на межвитковое замыкание.
Шаг 3: Проверка силовых контактов
| Проверяемый параметр | Методика | Норма | Неисправность |
|---|---|---|---|
| Разомкнутое состояние | Замер сопротивления между контактами 30 (постоянный +12V) и 87 (выход на двигатель) | Бесконечность (OL) | Нулевое сопротивление (залипание) |
| Рабочее замыкание | Подайте +12V на контакт 85, «массу» на 86. Замерьте сопротивление между 30 и 87 | 0-0.5 Ом | Сопротивление выше 1 Ом (подгар контактов) |
Шаг 4: Тест на «прослушку»
При подаче напряжения на управляющую катушку исправное реле издаёт отчётливый щелчок. Отсутствие звука при нормальном сопротивлении катушки свидетельствует о механическом заклинивании якоря.
Дополнительные рекомендации:
- При отсутствии мультиметра используйте контрольную лампу: при подаче напряжения на катушку лампа между контактами 30 и 87 должна загораться.
- Проверьте напряжение на контакте 30 реле при включенном зажигании – отсутствие +12V указывает на обрыв в цепи до реле.
- Установите заведомо исправное реле аналогичной маркировки для перекрёстной проверки.
Тестирование электродвигателя на подачу питания
Проверьте наличие напряжения на разъеме питания электродвигателя при включенном зажигании и активированном режиме работы стеклоочистителя. Используйте мультиметр в режиме измерения постоянного напряжения (DCV), установив диапазон 0-20V. Подключите красный щуп к положительному контакту разъема, черный – к массе кузова или минусовой клемме АКБ.
Убедитесь, что переключатель стеклоочистителя находится в рабочем положении (например, I или II скорость), а рычаг привода дворников механически не заблокирован. При отсутствии напряжения на разъеме проверьте цепь до двигателя: предохранитель, реле, переключатель в салоне и целостность проводов.
Интерпретация результатов измерения
| Показания мультиметра | Диагностика |
|---|---|
| 12-14V | Питание подается исправно – неисправность в двигателе или механике |
| Менее 10V | Проблема в цепи питания: окисление контактов, повреждение проводов |
| 0V | Обрыв цепи: проверьте предохранитель, реле, переключатель |
- Отсоедините разъем от электродвигателя
- Включите зажигание и режим стеклоочистителя
- Измерьте напряжение между контактами:
- Основной режим: контакт +12V и масса
- Режим возврата в парковку: дополнительный управляющий контакт
- Проверьте все режимы работы переключателя
При отсутствии напряжения на разъеме выполните прозвон цепи от АКБ до электродвигателя. Особое внимание уделите контактам реле и колодке переключателя под рулем – частые точки отказа из-за окисления.
Устранение коррозии на клеммах моторчика
Коррозия на клеммах электродвигателя стеклоочистителя нарушает подачу напряжения, вызывая отказ работы или рывки щеток. Окислы образуются из-за попадания влаги и реагентов через трещины в корпусе или изношенные уплотнители.
Для восстановления контакта потребуется демонтировать моторный блок со штатного места, отсоединив крепежные болты и разъем питания. Последовательная очистка выполняется в несколько этапов с соблюдением мер безопасности.
Порядок обработки контактов
- Отсоедините минусовую клемму АКБ для обесточивания бортовой сети.
- Снимите защитную крышку моторного отсека, открутив крепежные винты.
- Обработайте клеммы специальным очистителем электроцепей (WD-40, LIQUI MOLY Kontaktreiniger).
- Удалите рыхлый налет мелкой наждачной бумагой (№400-600) или стекловолоконной щеткой.
При сильном повреждении выполните химическое травление: нанесите на 2-3 минуты раствор лимонной кислоты (1 ч.л. на 100 мл воды) или пищевой соды (2 ст.л. на стакан воды), после чего протрите контакты сухой ветошью.
| Тип защиты | Материал | Эффективность |
|---|---|---|
| Кратковременная | Силиконовая смазка | До 1 месяца |
| Среднесрочная | Технический вазелин | 3-6 месяцев |
| Длительная | Термостойкий герметик | Более 1 года |
После очистки обязательно нанесите антикоррозийное покрытие на клеммы перед сборкой. Проверьте состояние резинового уплотнителя корпуса мотора – при деформации или трещинах замените его.
Поиск обрыва в проводке управления приводом
Обрыв проводки – частая причина отказа стеклоочистителей. Для диагностики потребуется мультиметр в режиме прозвонки или контрольная лампа на 12В. Предварительно отключите питание автомобиля, сняв клемму с аккумулятора.
Начните с проверки целостности цепи от моторчика дворников до блока управления/рулевого переключателя. Снимите защитные кожухи с жгутов проводов в моторном отсеке и под рулевой колонкой. Визуально осмотрите провода на предмет перетираний, оплавлений или коррозии.
Последовательность проверки
Этапы поиска обрыва:
- Отсоедините разъем привода стеклоочистителя.
- Определите назначение контактов по схеме (силовой «+», масса, управляющие сигналы).
- Прозвоните каждый провод от разъема привода до соответствующего контакта:
- Силовой провод – до реле/предохранителя
- Массу – до кузова
- Сигнальные провода – до рулевого переключателя
- При отсутствии сигнала на участке:
- Проверьте фиксацию клемм в разъемах
- Протестируйте промежуточные точки соединения
- Исследуйте участок провода на сгибах
Важно! Особое внимание уделите участкам:
- Переход через гофру между кузовом и дверью
- Зоны крепления жгута к кузову саморезами
- Места соприкосновения с подвижными элементами
Восстановление цепи: Обнаруженный обрыв устраните пайкой с термоусадкой или установкой неразъемных клемм. Никогда не используйте скрутки! Заизолируйте ремонтный участок и зафиксируйте провод, исключив натяжение.
Регулировка нулевого положения дворников
Нулевое положение определяет точку остановки дворников в состоянии покоя. Неправильная настройка приводит к заезду щёток за пределы стекла, неполному очищению зоны водителя или трению о кузовные элементы. Эта регулировка выполняется механически через позиционирование рычагов привода.
Перед корректировкой убедитесь в исправности моторчика, зубчатой рейки и отсутствии люфтов в шарнирах трапеции. Проверьте фиксацию креплений стеклоочистителей и целостность пружин на держателях щёток.
Последовательность регулировки
- Отключите питание авто (минусовая клемма АКБ)
- Снимите пластиковые кожухи под лобовым стеклом
- Отсоедините тяги привода от мотор-редуктора
- Включите дворники на 1 режим, дождитесь остановки мотора в базовой позиции
- Выключите дворники и верните мотор в положение парковки вручную
- Совместите отверстия крепления рычагов с заводскими метками на корпусе редуктора
- Зафиксируйте соединения, установите кожухи и проверьте работу
Критерии правильной настройки:
- Щётки полностью опускаются ниже линии капота
- Зазор между краем щётки и стойкой кузова ≥ 5 мм
- Отсутствие биения в крайних положениях
| Проблема | Причина | Решение |
|---|---|---|
| Дворники останавливаются выше/ниже нормы | Смещение рычага на валу редуктора | Повторная установка по меткам |
| Вибрация в нулевой позиции | Ослабление крепёжных гаек | Затяжка соединений с моментом 8-10 Н·м |
| Неполное возвращение | Износ шестерни парковочного модуля | Замена мотор-редуктора |
При отсутствии меток на редукторе используйте контрольные точки: расстояние от центра крепежной втулки до края кронштейна должно быть одинаковым с обеих сторон. После регулировки обработайте шарниры трапеции водоотталкивающей смазкой.

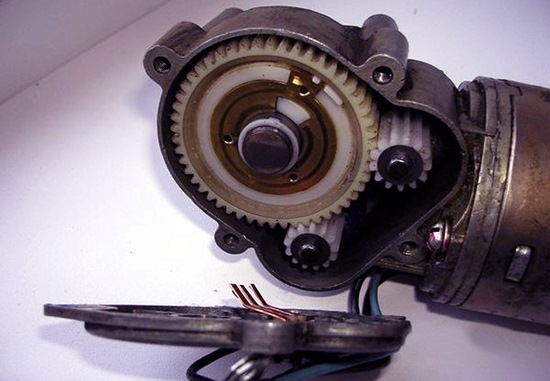

Замена изношенных шестерен в редукторе
Износ шестерен редуктора стеклоочистителя проявляется характерным воем или треском при работе щеток, неравномерной скоростью движения или полной остановкой механизма. Частой причиной становится разрушение пластиковых зубьев ведущей шестерни из-за усталости материала или попадания мусора в редукторный узел.
Перед заменой демонтируйте мотор-редуктор с автомобиля, предварительно отсоединив клеммы АКБ и разобрав подкапотное пространство для доступа. Очистите корпус редуктора от грязи и разберите его, открутив крепежные болты – будьте готовы к выпаданию мелких деталей и остаткам смазки.
Процедура замены шестерен
- Дефектовка компонентов: извлеките шестеренчатый блок, промойте в керосине и проверьте состояние зубьев на ведущей и ведомой шестернях. Трещины, сколы или "слизанные" зубья требуют замены комплекта.
- Подбор аналогов: используйте каталожные номера старой детали или сравните геометрию (количество зубьев, диаметр посадочного отверстия). Учитывайте, что металлические шестерни служат дольше пластиковых.
- Сборка редуктора:
- Нанесите термостойкую смазку для шестерен (Liqui Moly LM47 или аналог) на зубья и валы
- Установите новые шестерни в правильном зацеплении
- Проверьте свободный ход валов ручным прокручиванием
| Типичные ошибки | Последствия |
| Неочищенный корпус | Ускоренный износ новых деталей |
| Недостаток смазки | Перегрев и деформация шестерен |
| Перетяжка крепежных болтов | Деформация корпуса и заклинивание |
После сборки выполните тестовый запуск мотора без установки на автомобиль, подключив его напрямую к АКБ. Убедитесь в плавности хода и отсутствии посторонних шумов. Монтаж на машину проводите в обратной последовательности, особое внимание уделив герметичности разъема электропроводки.
Ликвидация заклинивания вала электродвигателя
Заклинивание вала электродвигателя стеклоочистителя обычно вызвано коррозией, загрязнением или механическим повреждением подшипников. Первым признаком является полная неподвижность щёток при включении режима очистки, часто сопровождаемая гудением или щелчками реле.
Для устранения проблемы потребуется демонтировать моторный узел, предварительно отсоединив клеммы аккумулятора и разъём питания двигателя. Последовательность действий включает механическую очистку и восстановление подвижности вала.
Этапы восстановления работоспособности вала
- Демонтаж редуктора: Снимите пластиковый кожух, открутив крепёжные винты. Отсоедините тягу привода щёток от кривошипа двигателя.
- Очистка механизма:
- Удалите крупные загрязнения с шестерён редуктора кистью
- Промойте подшипники вала WD-40 или специализированным очистителем
- Деблокировка вала:
- Зафиксируйте корпус двигателя в тисках через мягкие прокладки
- Аккуратно проворачивайте вал плоскогубцами с возвратно-поступательными движениями
- Смазка и сборка:
Узел Тип смазки Метод нанесения Вал двигателя Графитовая смазка Нанести тонкий слой по всей длине Шестерни редуктора Термостойкий литол Заполнить ⅓ полости зубьев
После сборки проверьте свободное вращение вала рукой перед установкой на автомобиль. При сохранении заклинивания потребуется замена подшипников или всего двигателя.
Ремонт механической трапеции привода рычагов
Основные неисправности механической трапеции включают люфт в шарнирных соединениях, деформацию тяг или рычагов, а также коррозию крепежных элементов. Эти проблемы проявляются неравномерным ходом щеток, стуком при работе или полным заклиниванием узла.
Перед началом работ демонтируйте трапецию согласно руководству по ремонту конкретной модели авто. Тщательно очистите все компоненты от грязи и остатков смазки для точной диагностики повреждений.
Диагностика и устранение неполадок
Проверка элементов трапеции:
- Шарнирные соединения: покачайте тяги рукой. Люфт свидетельствует об износе втулок или шаровых наконечников
- Геометрия рычагов: сравните размеры с оригиналом, используя штангенциркуль
- Корпус редуктора: осмотрите места крепления на трещины
Методы ремонта:
- Замените разболтавшиеся шаровые наконечники – запрессовка новых выполняется специнструментом
- Выправляйте погнутые тяги только при малом отклонении (более 3 мм требует замены)
- Обработайте резьбовые соединения преобразователем ржавчины перед разборкой
| Компонент | Признак неисправности | Решение |
|---|---|---|
| Шаровой палец | Радиальный люфт, скрип | Замена узла целиком |
| Кронштейн крепления | Трещины, сколы металла | Аргонная сварка или установка новой детали |
| Резиновые пыльники | Разрывы, отвердение | Обязательная замена для предотвращения попадания влаги |
После ремонта смажьте шарниры графитной смазкой и проверьте легкость хода всех сочленений вручную перед установкой на автомобиль. Соблюдайте момент затяжки крепежных гаек согласно спецификации производителя.
Восстановление контактов в подрулевом переключателе
Наиболее распространённой причиной неисправности стеклоочистителей является окисление или подгорание контактов внутри подрулевого переключателя. Со временем дорожки платы и подвижные элементы теряют проводимость из-за образования нагара, коррозии или механического износа, что приводит к прерыванию сигнала управления.
Для восстановления работоспособности требуется разборка блока переключателя и тщательная диагностика контактных групп. Обязательно отключите АКБ перед началом работ! Снимите пластиковые кожухи рулевой колонки, отсоедините разъёмы и извлеките механизм переключателя для детального осмотра.
Этапы восстановления контактов
- Чистка контактных дорожек
Используйте ватную палочку, смоченную в спирте или специальном очистителе электронных контактов. Аккуратно удалите налёт с платы и скользящих элементов. - Шлифовка подгоревших участков
При сильном нагаре обработайте контакты мелкозернистой наждачной бумагой (№600-800), затем обезжирьте поверхность. - Восстановление геометрии пружинных контактов
Подогните ослабленные ламели для обеспечения плотного прилегания. Замените деформированные детали.
| Материалы для защиты | Способ нанесения |
|---|---|
| Контактная смазка (например, Molykote 44) | Тонкий слой на подвижные части |
| Диэлектрический силиконовый гель | Обработка дорожек после чистки |
Важно! После сборки проверьте все режимы работы стеклоочистителя до установки кожухов. Если проблема сохраняется – возможен износ шестерёнок моторчика или обрыв проводки.
Сброс ошибок блока управления системами кузова
После устранения механических неисправностей привода стеклоочистителей (изношенные шестерни, заклинившие рычаги, поврежденный мотор) или замены датчиков дождя/положения дворников, блок управления кузовом (BCM) может сохранять исторические ошибки. Эти коды мешают корректной работе системы, вызывая ложные срабатывания защиты, хаотичные движения щёток или полный отказ функций, даже если физическая поломка уже устранена.
Сброс ошибок обязателен для восстановления штатной логики работы BCM. Без этой процедуры блок продолжит использовать аварийные алгоритмы, игнорируя исправность компонентов. Современные автомобили требуют специализированного оборудования для доступа к системным настройкам – стандартные методы (например, снятие клеммы АКБ) часто неэффективны или сбрасывают только временные ошибки.
Методы сброса ошибок
Для выполнения процедуры потребуется:
- Диагностический сканер с поддержкой протоколов CAN/LIN и доступом к модулю кузова (OBD-II, MobusG, Delphi, Launch и аналоги).
- Документация по кодам ошибок (P-коды для привода, U-коды для связи с датчиками) – поможет идентифицировать критичные неполадки.
- Исправное состояние цепей – питание моторчика, целостность проводки датчиков, контакты реле.
Пошаговый алгоритм действий:
- Подключите сканер к диагностическому разъёму OBD автомобиля.
- В меню выберите модуль "Кузов" (Body Control Module/BCM) и раздел "Ошибки".
- Зафиксируйте текущие коды (сфотографируйте или запишите) – это поможет при повторных сбоях.
- Выполните команду "Стереть коды неисправностей" или "Clear DTC".
- Перезагрузите BCM через пункт меню "Перезапуск модуля" или отключив питание на 10-15 минут.
- Проверьте работу дворников во всех режимах (интервал, низкая/высокая скорость, омыватель).
- Повторно считайте ошибки – если коды возвращаются, ищите скрытые неисправности (обрыв CAN-шины, коррозию контактов, сбой прошивки BCM).
| Тип ошибки | Риски при игнорировании сброса | Рекомендуемые действия |
|---|---|---|
| B1A7F – Перегрев двигателя стеклоочистителя | Принудительное отключение привода даже в дождь | Проверка люфтов рычагов, замена мотора |
| U0415 – Неверные данные от датчика дождя | Некорректная работа автоматического режима | Калибровка датчика, замена стекла |
| C1084 – Обрыв цепи заднего стеклоочистителя | Отказ заднего привода, перегорание предохранителя | Диагностика проводки, ревизия контактов |
Важно! На некоторых моделях (Audi, BMW, VW) после сброса ошибок требуется адаптация положения дворников через сканер. Если пропустить этот этап, щётки могут останавливаться вне зоны покоя или царапать уплотнители. При отсутствии доступа к профессиональному оборудованию обратитесь в сервис – самостоятельные манипуляции могут заблокировать другие системы кузова.
Калибровка датчика дождя при синхронных сбоях
Синхронные сбои в работе датчика дождя проявляются как одновременная потеря чувствительности к осадкам и некорректное срабатывание дворников без видимых причин. Такие проблемы часто возникают после замены лобового стекла, механических ударов или длительной эксплуатации в условиях загрязнённой оптики сенсора.
Калибровка требуется при систематических ошибках: дворники активируются на сухом стекле, не реагируют на интенсивный дождь или работают с хаотичными интервалами. Перед процедурой обязательно очистите зону установки датчика от грязи, жировых плёнок и посторонних предметов, используя спецсредства для стёкол без аммиака.
Этапы калибровки
Для выполнения процедуры потребуется диагностический сканер с доступом к блоку кузовной электроники:
- Подключите сканер к OBD-II разъёму и включите зажигание
- В меню выберите раздел «Датчик осадков» или «Rain Sensor»
- Запустите функцию «Обучение нулевого положения»
- Дождитесь сообщения «Калибровка завершена» (1-2 минуты)
После программной настройки проведите тест-драйв в дождливую погоду. Если сбои сохраняются, проверьте:
- Целостность оптического геля между датчиком и стеклом
- Отсутствие трещин в зоне сенсора
- Состояние проводки (обрыв/окисление контактов)
| Тип неисправности | Решение после калибровки |
| Ложные срабатывания | Повторная очистка оптической поверхности |
| Запаздывание реакции | Замена гелевой прокладки |
| Полное отсутствие реакции | Диагностика питания датчика |
Список источников
При подготовке статьи о проблемах привода стеклоочистителя и их решении важно опираться на проверенную и авторитетную информацию. Это обеспечивает точность диагностических рекомендаций и безопасность выполняемых ремонтных процедур.
Ниже представлены основные типы источников, которые были использованы для сбора технических данных, описания типовых неисправностей, методов диагностики и ремонта систем стеклоочистителя различных автомобилей.
Ключевые категории источников
- Официальные руководства по ремонту и обслуживанию (Service Manuals): Инструкции от производителей автомобилей (например, Renault, VAG Group, BMW, GM, Ford, Toyota). Содержат точные электросхемы, спецификации моментов затяжки, процедуры снятия/установки узлов привода (моторчика стеклоочистителя), коды неисправностей.
- Электронные каталоги запчастей: Системы вроде ETKA (VAG), RealOEM (BMW), Toyota EPC, PartSouq, Exist.ru. Позволяют точно идентифицировать компоненты привода (редуктор, рычаги, тяги, моторчик), их взаимозаменяемость и правильные артикулы.
- Специализированная автомобильная литература: Книги и учебные пособия по автомобильной электротехнике и электронике, устройству и ремонту кузовных систем (например, Bosch "Автомобильная электрика и электроника", издания типа "Устройство автомобиля" для конкретных марок).
- Технические порталы и журналы: Ресурсы, фокусирующиеся на авторемонте и диагностике (например, "Авторевю", "За рулём" (технические разделы), ABROAD, DRIVE2 (разборы ремонта), Drom.ru (профессиональные разделы), сайты крупных автосервисов с техническими статьями.
- Профессиональные диагностические базы данных: Системы типа AUTODATA, Mitchell OnDemand, Bosch ESI[tronic]. Содержат структурированные данные по диагностике, типовым неисправностям, схемам, кодам ошибок, связанным с системой стеклоочистителей.
- Форумы автомобильных мастеров и электриков: Специализированные разделы на крупных автофорумах (Drive2, Drom, forums.auto.ru и т.д.), где профессионалы делятся опытом по диагностике сложных случаев, обрывам цепи, проблемам с блоком управления кузовной электроникой (BCM/Body Control Module), влияющим на работу стеклоочистителей.
- Видео-каналы и ресурсы по автоэлектрике: Каналы опытных автоэлектриков на платформах вроде YouTube, демонстрирующие реальный процесс поиска обрыва в цепи, проверки моторчика, реле, датчика дождя (если он управляет омывателем/дворниками), замены шестеренок редуктора.
