Неисправности реле поворотов Газели - почему ломается и как исправить

Статья обновлена: 18.08.2025

Исправные указатели поворотов критически важны для безопасности движения любого транспортного средства.

На автомобилях семейства Газель реле поворотов играет ключевую роль в работе световой сигнализации.

Выход из строя этого небольшого компонента приводит к полному отказу "мигалок" или их некорректной работе.

Понимание типичных причин неисправностей и методов диагностики поможет оперативно восстановить работоспособность системы.

Знание принципов ремонта и замены реле позволит сэкономить время и средства владельцам коммерческого транспорта.

Принцип работы реле поворотов Газель Бизнес

Реле поворотов в Газели Бизнес выполняет две ключевые функции: управление частотой мигания ламп указателей поворота и контроль их исправности через лампу-индикатор на приборной панели. Основой работы устройства является электронная схема с интегральным таймером (например, NE555), которая генерирует импульсы тока заданной длительности.

При включении поворотников напряжение от подрулевого переключателя поступает на вход реле. Внутри микросхема активирует колебательный контур, периодически размыкающий/замыкающий силовые контакты. Это создает прерывистый ток в цепи ламп, обеспечивая их мигание. Скорость мигания зависит от номиналов резисторов и конденсаторов в схеме реле.

Контроль исправности цепи

Дополнительная цепь в реле отслеживает ток в нагрузке через шунт или датчик. Если сопротивление цепи не соответствует норме (например, перегорела лампа), меняется частота мигания или срабатывает индикатор неисправности:

Штатный режим: все лампы целы – реле работает на нормальной частоте (≈60-120 импульсов/мин).
Аварийный режим: при обрыве/КЗ частота мигания удваивается или пропадает, индикатор на панели горит постоянно/не работает.

Компонент реле	Функция
Интегральный таймер	Генерация импульсов для мигания
Электромагнитное реле	Коммутация тока в цепи ламп
Термобиметаллическая пластина	Защита от перегрузки (в некоторых моделях)
Диагностический шунт	Контроль тока нагрузки

Важно: Реле также синхронизирует работу всех указателей поворота и аварийной сигнализации через единую управляющую шину. При замене устройства необходимо соблюдать оригинальную распиновку разъема.

Типичные симптомы неисправности реле поворотов

Основной признак проблем с реле – хаотичное или полное отсутствие мигания указателей поворотов и аварийной сигнализации. Вместо характерного ритмичного мерцания лампы горят постоянно или не активируются вовсе, что нарушает визуальную коммуникацию с другими участниками движения.

Одновременно с нарушением работы световых приборов из-под приборной панели часто слышны нехарактерные звуки: тиканье становится слишком громким, неравномерным или полностью пропадает. В некоторых случаях реле начинает щелкать с удвоенной частотой или издавать дребезжащий звук, указывая на внутренние сбои.

Распространенные проявления неполадок

Слишком быстрый темп мигания (гиперфлеш) – обычно сигнализирует о перегорании одной из ламп в цепи или плохом контакте в патроне.
Замедленное мигание или его отсутствие – свидетельствует о выходе из строя внутренних компонентов реле, обрыве цепи питания или окислении контактов.
Постоянное горение ламп без циклического отключения – признак залипания контактов внутри реле или короткого замыкания в управляющей цепи.
Нерегулярное мигание (пропуски циклов, хаотичные вспышки) – указывает на нарушение работы термобиметаллической пластины или полупроводниковых элементов в реле.
Отсутствие звукового сопровождения щелчков при исправных лампах – прямое указание на механический износ или поломку исполнительного механизма реле.

Симптом	Возможная причина	Проверка
Лампы горят, но не мигают	Залипание контактов реле, КЗ в цепи	Замена реле, прозвонка проводов
Учащенное мигание	Обрыв цепи лампы, окисление патрона	Диагностика лампочек и контактов
Щелчки без активации ламп	Пробой реле, обрыв массы	Проверка массы кузова, тестирование реле

При появлении симптомов сначала проверьте исправность лампочек и целостность предохранителей (обычно F16-F18 в монтажном блоке).
Протестируйте контакты в патронах указателей поворотов – окисление или деформация часто нарушают работу цепи.
Замените реле на заведомо исправное (тип 23.3747 или аналог) для подтверждения его выхода из строя.

Отказ включения поворотников: проверка предохранителя

Первым действием при отказе работы поворотников на Газели является проверка целостности предохранителя. Этот элемент защищает электрическую цепь от перегрузок и коротких замыканий. Найти его можно в монтажном блоке, расположенном в салоне возле рулевой колонки или под капотом – точное местоположение указано в руководстве по эксплуатации конкретной модели.

Снимите крышку блока предохранителей и найдите элемент, отвечающий за поворотники (обычно обозначен значком треугольника или надписью "Повороты"). Визуально осмотрите плавкую перемычку внутри прозрачного корпуса. Перегоревший предохранитель легко определить по обрыву металлической нити или потемнению колбы.

Алгоритм проверки и замены

Выполните следующие действия последовательно:

Отключите зажигание перед извлечением предохранителя
Используйте специальный пинцет из монтажного блока для аккуратного извлечения элемента
Проверьте номинал (указан на корпусе) – для поворотников Газель обычно применяются предохранители на 10-15 А
Установите исправный элемент строго того же номинала
Проверьте работу поворотников после замены

Важные нюансы:

Не используйте "жучки" – это приводит к повреждению электропроводки
При повторном перегорании сразу после замены ищите короткое замыкание в цепи
Проверьте контакты в гнезде предохранителя на предмет окисления или разогрева

Типичные симптомы	Возможные сопутствующие проблемы
Не работают все поворотники	Окисление контактов реле
Отсутствует щелчок реле	Неисправность выключателя на рулевой колонке
Горит лампа аварийки	Короткое замыкание в проводке

Если после замены предохранителя поворотники заработали – проблема решена. При отсутствии результата переходите к диагностике реле, выключателя и целостности проводки. Помните: установка предохранителя повышенного номинала может привести к возгоранию электропроводки.

Мигание поворотов с аномальной частотой

Аномальная частота мигания поворотов на Газели – распространённая неисправность, проявляющаяся либо ускоренным, либо замедленным ритмом работы световой сигнализации. Это не только нарушает ПДД, но и сигнализирует о потенциально опасных проблемах в электроцепи.

Основная причина кроется в изменении сопротивления цепи поворотов, напрямую влияющего на частоту срабатывания реле-прерывателя. Любые отклонения от нормы требуют немедленной диагностики для предотвращения полного отказа системы или короткого замыкания.

Типичные причины неисправности

Перегоревшая лампа – самая частая причина ускоренного мигания. Каждая отсутствующая нить накаливания нарушает баланс нагрузки.
Окисление контактов в патронах ламп, разъёмах или массовых проводах – увеличивает сопротивление цепи.
Некорректная замена ламп – использование светодиодов без дополнительных резисторов или установка ламп нештатной мощности.
Механическое повреждение проводки – перетёртые провода, замыкание на кузов или обрыв жилы.
Выход из строя реле-прерывателя – износ внутренних компонентов или заводской брак.

Алгоритм поиска и устранения неполадок

Визуально проверьте все лампы поворотов (фары, боковые повторители, задние фонари) на предмет перегорания.
Протестируйте работу сигнала при включении левого и правого поворотов отдельно – это поможет локализовать проблемную сторону.
Очистите контакты в патронах неисправных фонарей и места подключения массы (часто крепятся к кузову возле фар или под задними фонарями).
Замерьте мультиметром напряжение на разъёмах реле поворотов при включенной сигнализации. Сравните со штатными 12В.
Замените реле-прерыватель на заведомо исправное (расположено в монтажном блоке салона под рулём).
Прозвоните цепь от реле до ламп на предмет обрывов и КЗ, особое внимание уделите участкам возле подвижных элементов (двери, капот).

Характер неисправности	Вероятная причина	Способ проверки
Все повороты мигают слишком быстро	Перегорела минимум 1 лампа, плохой контакт массы	Осмотр ламп, проверка сопротивления на массовых проводах
Повороты мигают медленно или неравномерно	Окисление контактов, слабое напряжение, неисправное реле	Замер напряжения на реле, очистка разъёмов
Аномалия только с одной стороны	Проблема в конкретной цепи (лампа, проводка, патрон)	Диагностика участка от реле до фонарей проблемной стороны

Важно: При установке светодиодных ламп вместо штатных всегда добавляйте балластные резисторы или специальное реле для LED – иначе прерыватель не распознаёт низкое потребление энергии.

Постоянное горение ламп без мигания

При включении поворотов лампы горят постоянно, без характерного мигания, что нарушает работу световой сигнализации и создаёт аварийную ситуацию. Данная неисправность часто указывает на проблемы в цепи управления или самом реле, требующие незамедлительной диагностики.

Стабильное свечение вместо прерывистого сигнала лишает систему поворотов её основной функции – предупреждения других участников движения о манёврах автомобиля. Это особенно критично для коммерческого транспорта вроде Газели, регулярно эксплуатируемого в интенсивном городском потоке.

Основные причины неисправности

Выход из строя реле-прерывателя – износ внутренних контактов, термическая деформация биметаллической пластины или короткое замыкание в обмотке.
Некорректная замена ламп – установка световых элементов с несоответствующей номиналу мощностью (часто выше штатной).
Окисление контактов в монтажном блоке – нарушение проводимости цепи из-за коррозии на разъёмах реле или колодках предохранителей.
Повреждение проводки – перетирание изоляции, замыкание проводов на массу в зонах перегибов (рулевая колонка, петли дверей).
Неисправность подрулевого переключателя – залипание контактов или попадание влаги в механизм.

Порядок диагностики и ремонта

Проверка ламп – убедитесь, что во всех фарах установлены лампы штатной мощности (обычно 21W для поворотов Газель).
Тестирование реле – замените подозрительное реле на заведомо исправное (например, от стоп-сигналов, имеющего идентичную маркировку).
Осмотр монтажного блока – очистите контакты реле и гнёзд от окислов, проверьте целостность предохранителей.
Продиагностируйте переключатель – снимите кожух рулевой колонки, проверьте отсутствие повреждений проводов и работу контактных групп.
Прозвонка цепи – мультиметром проверьте целостность проводки от реле до фар, уделяя внимание участкам возле радиатора и дверных проёмов.

Типичные последствия игнорирования неисправности

Перегрев реле	Постоянная нагрузка без пауз приводит к оплавлению корпуса
Выход из строя ламп	Ускоренный перегорание нитей накаливания
Разряд АКБ	При замыкании цепи на массу в режиме стоянки
Отказ светосигнализации	Полная потеря функций поворотов и аварийки

Важно: При обнаружении постоянного горения поворотов немедленно включите аварийную сигнализацию и используйте ручные сигналы для информирования других водителей до устранения неполадки. Рекомендуется возить в машине запасное реле поворотов – это недорогой, но критически важный компонент.

Отказ одного из поворотников при работающих других

Данная неисправность указывает на локальную проблему в цепи конкретного указателя поворота. Так как остальные поворотники функционируют корректно, реле-прерыватель, предохранитель и общая проводка считаются исправными. Диагностика требует поэтапной проверки элементов цепи неработающего фонаря.

Характерными симптомами являются: отсутствие света в одном из поворотников (переднем, заднем или боковом), нерабочая лампа аварийной сигнализации с той же стороны, сохранение нормальной частоты мигания исправных указателей. Возможно потускнение лампы или хаотичное зажигание.

Основные причины неисправности

Перегоревшая лампа – наиболее частая причина, требует замены
Окисление контактов патрона – приводит к потере напряжения
Обрыв или замыкание провода – от монтажного блока до конкретного фонаря
Коррозия разъёмов – особенно в колодках фары или заднего фонаря
Неисправность подрулевого переключателя – износ контактов для левого/правого сигнала
Плохая "масса" – нарушение контакта кузова с проводом заземления фонаря

Алгоритм ремонта:

Визуально проверьте целостность нити накала лампы через колбу фонаря
Снимите плафон/рассеиватель и извлеките лампу для детального осмотра
Очистите контакты патрона от окислов ножом или наждачной бумагой
Прозвоните мультиметром цепь от разъёма фонаря до колодки реле при включенном поворотнике
Проверьте надёжность крепления коричневого "массового" провода к кузову
Осмотрите подрулевой переключатель на предмет подгоревших контактов

При замене лампы используйте изделия с маркировкой PY21W (оранжевый цоколь) для поворотников Газели. После ремонта обработайте контакты токопроводящей смазкой для предотвращения окисления. Если проблема сохраняется после всех манипуляций – проверьте целостность дорожек на плате монтажного блока.

Проверка реле в блоке предохранителей

Начните с визуального осмотра блока предохранителей, расположенного в моторном отсеке или салоне (точное местоположение уточняйте в руководстве по эксплуатации). Убедитесь в отсутствии следов перегрева, оплавления пластика или окисления контактов на корпусе реле поворотов – такие дефекты требуют немедленной замены элемента.

Для точной диагностики потребуется мультиметр. Извлеките реле поворотов из посадочного гнезда, предварительно отключив минусовую клемму аккумулятора. Очистите ножки реле от возможной грязи или окисления мелкой наждачной бумагой или контактным спреем.

Методы тестирования реле

Проверка управляющей цепи (катушки):

Переведите мультиметр в режим измерения сопротивления (Омы).
Подсоедините щупы к ножкам катушки (обычно обозначены цифрами 85 и 86 на корпусе реле).
Сопротивление исправной катушки должно быть в пределах 60-120 Ом. Отсутствие показаний или значение "0" указывает на обрыв или короткое замыкание.

Проверка силовой цепи (контактов):

Подключите щупы мультиметра к ножкам силовых контактов (30 и 87).
В нормальном состоянии контакты должны быть разомкнуты (сопротивление бесконечное).
Подайте напряжение 12В от аккумулятора на ножки катушки (85+, 86-).
При срабатывании реле контакты 30-87 должны замкнуться (сопротивление ~0 Ом). Отсутствие замыкания свидетельствует о подгорании контактов.

Дополнительные рекомендации:

Проблема	Действие
Реле не срабатывает при подаче напряжения	Замените реле
Контакты замкнуты без напряжения	Замените реле (залипание)
Нестабильное срабатывание	Проверьте надежность посадки в гнезде, зачистите контакты разъема

Тестирование реле мультиметром

Проверка реле мультиметром начинается с демонтажа устройства и визуального осмотра корпуса на трещины или следы перегрева. Убедитесь в чистоте контактных ножек и отсутствии окислов, которые могут искажать показания прибора.

Для тестирования потребуется цифровой мультиметр с режимом прозвонки и измерения сопротивления. Определите распиновку реле по маркировке на корпусе (стандартно: 85-86 – катушка, 30 – общий контакт, 87-87а – силовые выводы).

Алгоритм диагностики

Проверка катушки:
- Переключите мультиметр в режим измерения сопротивления (Ω)
- Подсоедините щупы к выводам 85 и 86
- Исправная катушка покажет 70-90 Ом. Бесконечное сопротивление означает обрыв обмотки, близкое к нулю – межвитковое замыкание
Тестирование нормально-разомкнутых контактов (30-87):
- Установите режим прозвонки (значок диода)
- Без подачи напряжения контакты должны быть разомкнуты (бесконечное сопротивление)
- Подайте +12V на вывод 85 и "массу" на 86
- При срабатывании реле должен появиться контакт (звуковой сигнал мультиметра)
Проверка нормально-замкнутых контактов (30-87а):
- Без напряжения контакты должны быть замкнуты (нулевое сопротивление)
- При подаче питания на катушку контакт должен разрываться

Типовые параметры реле поворотов Газель:

Параметр	Нормальное значение	Признак неисправности
Сопротивление катушки	70-90 Ом	0 Ом (КЗ) или ∞ (обрыв)
Сопротивление 30-87 (без питания)	∞	Менее 50 Ом
Сопротивление 30-87а (без питания)	0-1 Ом	Более 5 Ом

При обнаружении отклонений от нормы реле подлежит замене. Особое внимание уделите контактам 30-87 – их подгорание вызывает прерывистую работу поворотников. После установки нового реле проверьте отсутствие перегрева корпуса в первые минуты работы.

Определение типа неисправного реле (муфта/лампа)

Диагностику начинают с определения категории реле: муфтовое (механическое) или ламповое (электронное). Муфтовые реле устанавливались на старых моделях Газелей и издают характерные щелчки при работе поворотников. Лампавые версии, встречающиеся на современных модификациях, функционируют бесшумно благодаря полупроводниковым элементам.

Для точной идентификации снимите реле с монтажного блока (расположен за панелью приборов или под рулевой колонкой) и изучите маркировку. Муфтовые обозначаются цифро-буквенным кодом типа "23.3747" или "231.3747", ламповые – "495.3747", "49.3747" или "RR-99". Визуально муфтовые имеют разборный металлический корпус, ламповые – неразборный пластиковый с микросхемой внутри.

Методы проверки

Признаки неисправности по типу реле:

Тип реле	Характерные поломки	Симптомы
Муфтовое	Износ контактов, залипание биметалла	Быстрое/медленное мигание поворотов, отсутствие щелчков
Ламповое	Выход микросхемы, перегрев транзисторов	Полное отсутствие сигнала поворотов, хаотичное мигание ламп

Последовательность диагностики:

Проверка нагрузки – включите аварийную сигнализацию:
- Если все лампы горят нормально – проблема в реле
- Если лампы не работают или мигают с разной частотой – проверьте лампы, контакты и массу
Тестирование реле мультиметром:
- Муфтовое: прозвоните контакты 49 и 49a при подаче 12V на управляющие выводы
- Ламповое: проверьте напряжение на пине 49 (должно быть +12V) и импульсы на выходе 49a

Важно: При замене лампового реле обязательна установка аналога с идентичной маркировкой – несовместимые версии вызывают перегорание предохранителей.

Чистка контактов реле при окислении

Окисление контактных групп реле поворотов "Газели" – частая причина некорректной работы световой сигнализации. Образование налета препятствует прохождению тока, вызывая хаотичное мигание указателей, полное отсутствие сигнала или срабатывание только при вибрации кузова.

Пластины контактов изготавливаются из цветных металлов (латунь, медь), склонных к окислению при длительной эксплуатации в условиях высокой влажности или попадания технических жидкостей. Особенно уязвимы реле, расположенные в подкапотном пространстве или под приборной панелью.

Процедура очистки

Необходимые материалы: мелкозернистая наждачная бумага (800-1000 грит), ватная палочка, спирт или очиститель контактов, техническая салфетка.

Отключите минусовую клемму АКБ для обесточивания цепи.
Извлеките реле поворотов из блока предохранителей (расположение уточняйте в мануале конкретной модели).
Аккуратно разберите корпус реле, отщелкнув фиксаторы.
Визуально оцените состояние контактных площадок: окисление проявляется темным налетом, зеленоватыми пятнами или шероховатостью поверхности.
Обработайте контакты сложенной вдвое наждачной бумагой легкими поступательными движениями до появления металлического блеска. Избегайте чрезмерного давления!
Удалите абразивную пыль ватной палочкой, смоченной в спирте.
Просушите детали салфеткой и соберите реле в обратном порядке.

Критические моменты:

Не используйте грубые абравивы (надфили, напильники) – это нарушит геометрию контактов.
Проверьте упругость контактных пластин после чистки – деформация требует замены реле.
При глубокой коррозии, "проедшей" металл, очистка неэффективна – необходима установка нового реле.

Замена стандартного электромеханического реле

Процедура замены электромеханического реле поворотов на Газели технически проста, но требует аккуратности. Основная сложность заключается в правильной идентификации неисправности и выборе подходящего нового компонента.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора. Это исключит риск короткого замыкания и повреждения электрооборудования при манипуляциях с разъемами.

Порядок действий

Стандартное реле К4 (часто обозначается как РС950 или 90.3747) расположено в монтажном блоке предохранителей:

Снимите пластиковую крышку блока предохранителей (обычно находится под рулевой колонкой)
Найдите реле поворотов (используйте схему на крышке блока или руководство по эксплуатации)
Зафиксируйте ориентацию контактов старого реле в разъеме
Потяните реле строго вверх для извлечения из гнезда
Установите новое реле в разъем, соблюдая правильную ориентацию контактов
Защелкните его до полной фиксации
Подключите аккумулятор и проверьте работу указателей поворотов

Критически важные моменты:

Применяйте только реле с идентичной распиновкой контактов

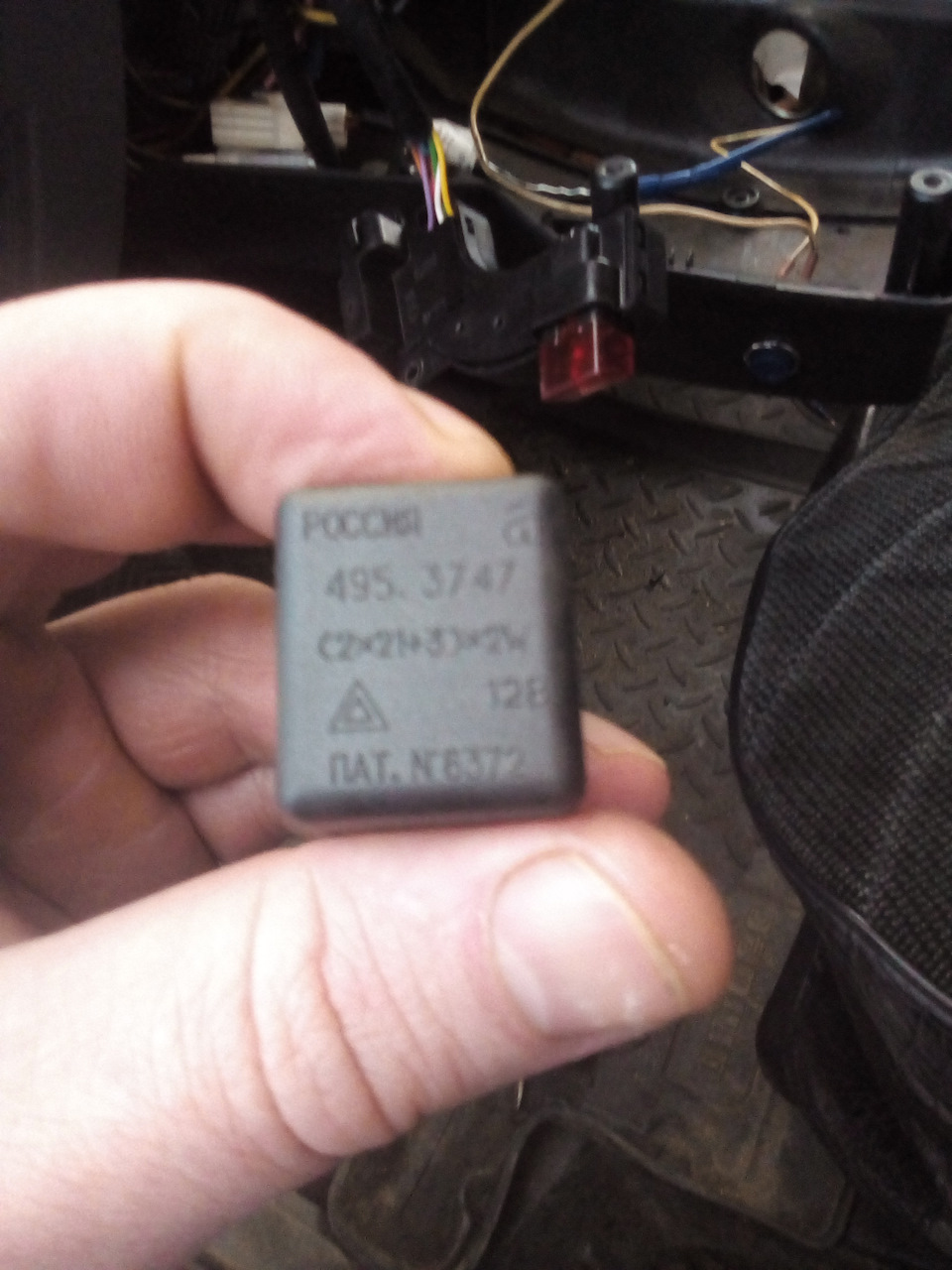

Проверьте маркировку старого реле (номинальное напряжение 12V, ток коммутации 20-30А)
Не применяйте силу при установке – неправильная ориентация повредит разъем

Рекомендуется заменить электромеханическое реле на современное электронное (бесшумное). Преимущества:

Характеристика	Электромеханическое	Электронное
Срок службы	50-100 тыс. циклов	> 500 тыс. циклов
Устойчивость к нагрузке	Зависит от исправности ламп	Стабильная работа при перегорании ламп
Частота мигания	Меняется при замене ламп	Постоянная, независимо от нагрузки

После установки проверьте работу в режиме аварийной сигнализации и отдельных поворотов. Если мигание отсутствует или нестабильно – повторно проверьте правильность установки и целостность предохранителя F5 (10А) в том же монтажном блоке.

Установка современного электронного аналога

Традиционное электромеханическое реле поворотов на Газели часто выходит из строя из-за вибраций, окисления контактов и перегрузок при использовании нештатных ламп. Электронные аналоги лишены этих недостатков благодаря отсутствию движущихся частей и устойчивости к перепадам напряжения.

Современные реле имеют компактный корпус с герметичной заливкой, защищающей плату от влаги и пыли. Они автоматически адаптируются к количеству подключенных ламп и корректно работают даже при перегорании одной из них, сохраняя стабильную частоту мигания.

Порядок монтажа и подключения

Подберите электронное реле с маркировкой 494.3787 или его аналог, совместимый с бортовой сетью 12В. Отключите минусовую клемму АКБ перед началом работ. Стандартное расположение штатного реле – в блоке предохранителей под рулевой колонкой.

Снимите пластиковую панель блока предохранителей
Извлеките штатное реле из посадочного гнезда
Подключите электронный аналог в том же разъёме с соблюдением ключа:
- Контакт 49 – питание от замка зажигания
- Контакт 49а – выход на лампы поворотов
- Контакт 31 – масса (обязательно зачистите точку крепления)

Параметр	Электромеханическое	Электронное
Ресурс работы	до 100 000 циклов	свыше 500 000 циклов
Защита от КЗ	отсутствует	автоматическое отключение
Ток нагрузки	до 10А	до 15А

После установки проверьте работу световой сигнализации во всех режимах: левый/правый поворот, аварийная сигнализация. При корректном монтаже частота мигания остаётся постоянной независимо от оборотов двигателя. Важно: если используется прицеп, убедитесь в исправности его проводки – короткое замыкание в розетке может вывести электронное реле из строя.

Диагностика цепи питания реле поворотов

Проверку начинают с предохранителя F10 (15А) в монтажном блоке салона. Используйте мультиметр в режиме прозвонки или контрольную лампу для проверки наличия напряжения на обоих контактах предохранителя при включенном зажигании. Отсутствие питания на входной клемме указывает на обрыв в цепи от АКБ, наличие на входе при отсутствии на выходе – на перегорание предохранителя.

При исправном предохранителе исследуют цепь до реле. Отсоедините колодку с реле поворотов (обычно К4 в блоке предохранителей). На контакте 85 (управляющий «+») должно быть напряжение при включенном зажигании. На контакте 86 («масса» управления) проверяется целостность соединения с кузовом: мультиметр в режиме сопротивления между клеммой 86 и «минусом» АКБ должен показывать близкое к нулю значение. Отсутствие «массы» – частая причина неисправности.

Пошаговая проверка цепей

Дальнейший алгоритм диагностики:

Питание силовой линии: На контакте 30 реле должно быть постоянное напряжение +12В (независимо от зажигания). Если его нет – проверьте цепь от АКБ через монтажный блок.
Управляющий сигнал: При вклютенном повороте на контакте 85 должно появиться напряжение от подрулевого переключателя. Его отсутствие говорит о проблемах в:
- выключателе зажигания,
- подрулевом комбинаторе,
- разъёмах или проводах между ними.
Проверка реле: Подайте +12В искусственно на контакт 85 и «массу» на контакт 86 – исправное реле издаст четкий щелчок. Мультиметром проверьте сопротивление между контактами 87 и 30: в норме – бесконечность, при срабатывании – близко к 0 Ом.
Цепь нагрузки: При срабатывании реле напряжение с контакта 87 должно поступать на переключатель аварийной сигнализации и далее – на прерыватель-указателей поворотов. Проверьте наличие +12В на фишке прерывателя при активации поворота.

Важно: При поиске обрывов или коррозии особое внимание уделите: колодкам под рулевой колонкой, разъёму монтажного блока и контактам реле. Используйте WD-40 для очистки окисленных соединений и визуально проверьте целостность проводов в гофрах у поворотных узлов.

Проверка выключателя поворотов на руле

Начните с визуального осмотра выключателя при выключенном зажигании. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты или отщелкнув фиксаторы. Ищите очевидные повреждения: трещины на корпусе, оплавленные контакты, следы окисления или обрывы проводов в подключенном разъеме. Проверьте надежность фиксации штекера – плохой контакт часто вызывает нестабильную работу.

Переключите зажигание в положение "ON". Тестером в режиме вольтметра проверьте наличие напряжения на центральном проводе, идущем к выключателю (обычно черный или красно-черный провод). Отсутствие "+12V" указывает на проблему в цепи питания (предохранитель F4, реле). Если питание есть, переходите к диагностике контактных групп:

Проверка контактных групп мультиметром

Отсоедините разъем выключателя. Используя мультиметр в режиме прозвонки/сопротивления, проверьте замыкание контактов при разных положениях рычага:

Левый поворот: Контакты X1 (левый выход) и X2 (общий) должны замыкаться.
Правый поворот: Контакты X3 (правый выход) и X2 (общий) должны замыкаться.
Аварийка: Одновременно замыкаются X1-X2 и X3-X2.

Отсутствие замыкания в нужных позициях – признак износа или поломки контактной пластины внутри выключателя. Дополнительно проверьте контакт X4 (синий провод) – он отвечает за питание лампы подсветки рычага при включенной фарах.

Если контакты в норме, проверьте целостность проводов от разъема до реле поворотов методом прозвонки. Обратите внимание на состояние контактов в самом реле – подгорание приводит к потере сигнала.

Позиция рычага	Замыкаемые контакты	Цвет провода (пример)
Левый поворот	X1 и X2	Голубой (X1), Черный (X2)
Правый поворот	X3 и X2	Синий (X3), Черный (X2)
Аварийная сигнализация	X1-X2 + X3-X2	Голубой, Синий, Черный

Осмотр проводки от руля к блоку реле

Начинайте с визуальной проверки целостности изоляции проводов на участке от рулевой колонки до монтажного блока. Особое внимание уделите зонам перегибов у шарниров руля и местам контакта с подвижными элементами. Ищите потертости, оплавления или следы окисления, которые могут указывать на короткое замыкание или обрыв цепи.

Используйте мультиметр для прозвонки цепи: отсоедините разъемы подрулевого переключателя и блока реле поворотов. Проверьте отсутствие сопротивления между соответствующими контактами при активации указателей поворота влево/вправо. Отклонение от нулевого значения свидетельствует о повреждении жилы или плохом контакте.

Ключевые этапы диагностики

Проверка контактов разъемов: очистите клеммы от окисления и убедитесь в плотности их фиксации.
Тест на КЗ: измерьте сопротивление между каждым проводом линии и массой автомобиля – показания ∞ подтвердят исправность изоляции.
Анализ переходных колодок: найдите промежуточные соединения в моторном щите (часто возле педального узла) и осмотрите их на предмет коррозии.

Симптом	Возможная причина	Действие
Поворотники не работают в одном направлении	Обрыв провода к конкретному реле	Прозвонить цепь от переключателя до блока
Самопроизвольное срабатывание	КЗ на массу через поврежденную изоляцию	Поиск участка с оплавлением/перетиранием

Важно: при обнаружении поврежденных проводов заменяйте весь проблемный сегмент, а не отдельные участки – скрутки в проводке управления реле недопустимы. Используйте термостойкие кабели с сечением не менее 0.75 мм².

Обрыв проводов в гофре рулевой колонки

Основная причина обрывов – постоянное механическое воздействие при поворотах руля. Гофрозащитный рукав со временем теряет эластичность, провода внутри перетираются о края фиксаторов или друг о друга. Особенно уязвимы места входа/выхода из гофры и зоны крепления к кузову.

Провода ломаются не только от трения, но и из-за заводского брака (недостаточная длина жгута), непрофессионального ремонта, или коррозии токоведущих жил. Чаще страдают тонкие сигнальные провода реле поворотов, реже – силовые кабели.

Диагностика и ремонт

Признаки проблемы: отказ поворотников или аварийки, самопроизвольное срабатывание, хаотичное мигание ламп. Неисправность проявляется при повороте руля в определенное положение.

Демонтаж: снимите кожух рулевой колонки, отсоедините разъемы. Ослабьте хомуты гофры.
Визуальный осмотр: протяните провода через гофру, ища заломы и потертости изоляции. Проверьте целостность жил мультиметром в режиме прозвонки.
Ремонт:
- Зачистите оборванные концы, соедините пайкой с термоусадкой (НЕ "скрутка"!).
- Замените поврежденный участок проводом аналогичного сечения.
- Оберните ремонтный участок изолентой или используйте кембрик.
Сборка: уложите жгут без натяжения, закрепите гофру хомутами. Убедитесь, что провода не пережимаются при повороте руля.

Профилактическая мера	Эффект
Обработка силиконовой смазкой	Снижает трение внутри гофры
Дополнительная фиксация жгута	Исключает провисание и перегибы
Замена гофры при затвердевании	Предотвращает перетирание проводов

Важно: После ремонта проверьте работу поворотников при любом положении руля. Используйте только термостойкие изоляционные материалы.

Диагностика массовых проводов кузова

Плохой контакт массовых проводов кузова часто провоцирует отказы реле поворотов на Газели. Минусовые цепи критичны для стабильного питания электроприборов, а коррозия или ослабление креплений вызывают повышенное сопротивление, перебои в работе световой сигнализации.

Начинайте проверку с визуального осмотра точек заземления: основных массовых клемм на кузове возле аккумулятора, креплений реле и блока предохранителей, а также соединений на лонжеронах. Ищите окислы, следы ржавчины или механические повреждения проводов.

Ключевые этапы диагностики

Выполните последовательную проверку:

Тест мультиметром:
- Измерьте сопротивление между "минусовой" клеммой АКБ и корпусом реле поворотов (должно быть 0–0.5 Ом)
- Проверьте падение напряжения на массовых точках при включенных поворотниках (максимум 0.2 В)
Очистка контактов:
- Зачистите клеммы и кузовные площадки наждачной бумагой или щеткой по металлу
- Обработайте соединения антикоррозийной смазкой после фиксации
Дополнительные точки проверки:
- Массы фар, задних фонарей и рамы прицепа (если подключен)
- Целостность проводки от кузова к двигателю и КПП

Важно! Не игнорируйте болты крепления реле – даже при исправной массе кузова плохой контакт в этом месте вызовет сбои. Используйте контрольную лампу для оперативной проверки цепи: при подключении между "+" реле и кузовом свет должен гореть ярко без мерцания.

Проверка исправности ламп поворотников

Начните с визуального осмотра всех лампочек указателей поворота: передних, задних и боковых повторителей. Убедитесь в отсутствии видимых повреждений колбы, затемнений или обрыва нити накаливания. Проверьте состояние контактов цоколя на предмет окисления или деформации.

Для точной диагностики потребуется мультиметр. Снимите лампу и переведите прибор в режим прозвонки цепи. Приложите щупы к центральному и боковому контактам цоколя – исправная лампа покажет сопротивление 0,5-5 Ом. Отсутствие показаний укажет на обрыв нити накаливания.

Алгоритм замены неисправной лампы

Отключите массу аккумулятора
Демонтируйте плафон фары/фонаря (зависит от модификации)
Нажмите фиксатор и извлеките патрон с лампой
Установите новую лампу с аналогичными параметрами (12V, мощность указана на цоколе)
Проверьте работу поворотника перед сборкой

Важно: При установке обращайте внимание на маркировку цоколя – для поворотников Газель чаще применяются лампы типа P21W (оранжевый свет) или PY21W (серебристые колбы). Несоответствие типа может вызвать ошибку реле или слепящий эффект.

Тип лампы	Мощность (Вт)	Цвет свечения
P21W	21	Оранжевый
PY21W	21	Белый (с оранжевым колпачком)
W5W	5	Оранжевый (боковые повторители)

Если после замены проблема сохраняется, проверьте контакты в блоке фары и целостность проводки. Короткое замыкание в патроне определяется мультиметром – сопротивление между контактами при извлеченной лампе должно быть бесконечным.

Влияние несоответствующих ламп на реле поворотов

Использование ламп с неподходящими характеристиками вызывает критическую перегрузку цепи поворотов. Реле поворотов, рассчитанное на определенное сопротивление и мощность штатных ламп (например, P21W), при установке более мощных или низкоомных аналогов вынуждено пропускать ток, превышающий проектные значения. Это приводит к перегреву внутренних электронных компонентов и ускоренному износу контактов.

Обратная ситуация возникает при монтаже светодиодных ламп без дополнительных доработок: их высокое сопротивление (низкое энергопотребление) воспринимается реле как обрыв цепи. В результате срабатывает защитный механизм, либо реле полностью отключает сигналы поворотов, принимая исправные светодиоды за перегоревшие элементы.

Последствия и диагностика

Ускоренный выход из строя: перегрузка вызывает оплавление корпуса реле, залипание контактов и короткое замыкание.
Некорректная работа световой сигнализации:
- Учащенное или замедленное мигание поворотов
- Самопроизвольное отключение сигналов
- Отказ работы аварийной сигнализации
Диагностические признаки:
1. Проверка маркировки установленных ламп (должны соответствовать P21W или аналогам, указанным в руководстве)
2. Измерение сопротивления цепи фары при снятой лампе мультиметром
3. Визуальный осмотр реле на предмет почернения или деформации

Тип несоответствия	Воздействие на реле	Типовые симптомы
Лампы повышенной мощности (e.g., 30Вт вместо 21Вт)	Перегрев, оплавление контактов	Запах горелой пластмассы, хаотичное мигание
Светодиоды без нагрузочного резистора	Ложное срабатывание защиты	Отсутствие мигания, быстрая индикация на приборной панели
Лампы с неверным цоколем (нарушение контакта)	Колебания сопротивления	Нерегулярное срабатывание поворотов

Для предотвращения поломок всегда используйте лампы с параметрами, указанными производителем. При переходе на светодиоды обязательна установка дополнительных резисторов или замена реле на версию, совместимую со светодиодными источниками света. Механические реле старого образца (с биметаллической пластиной) менее чувствительны к нагрузке, но современные электронные аналоги требуют строгого соответствия характеристик ламп.

Замена перегоревших ламп в повторителях крыльев

Основной признак неисправности – отсутствие мигания повторителя на крыле при включении сигнала поворота. Чаще всего причиной становится перегорание лампы накаливания типа W5W (мощностью 5 Вт) или ее плохой контакт в патроне. Реже встречаются проблемы с проводкой или коррозией разъемов.

Для замены потребуется новая лампа соответствующего типа, отвертка с крестовым наконечником и чистая ветошь. Работы проводятся при выключенном зажигании во избежание короткого замыкания. Убедитесь, что новая лампа имеет идентичные цоколь и мощность.

Порядок замены

Откройте капот и найдите корпус повторителя поворотов на внутренней стороне крыла.
Открутите крепежный винт, удерживающий плафон повторителя, с помощью крестовой отвертки.
Аккуратно потяните плафон на себя, отсоединив его от крепления на крыле.
Извлеките патрон с лампой из корпуса плафона, нажав на фиксаторы или провернув против часовой стрелки.
Вытащите перегоревшую лампу из патрона, применив умеренное усилие.
Вставьте новую лампу в патрон до характерного щелчка.
Соберите узел в обратной последовательности, убедившись в герметичности соединения плафона с крылом.

Проверьте работоспособность, включив аварийную сигнализацию или поворотники. Важно: избегайте касания колбы новой лампы голыми руками – жировые следы сокращают срок службы. При наличии окислов на контактах патрона зачистите их мелкой наждачной бумагой.

Типовая проблема	Решение
Лампа не фиксируется в патроне	Проверьте состояние пружинных контактов, при необходимости подогните их
Плафон не снимается	Убедитесь, что откручен крепежный винт, аккуратно подденьте корпус пластиковой лопаткой
Новая лампа сразу перегорает	Диагностируйте реле поворотов и целостность проводки

При замене ламп в задних повторителях принцип аналогичен, но доступ обычно осуществляется из багажного отсека. Для моделей Газель Бизнес снимите пластиковые заглушки в районе колесных арок.

Ремонт патронов задних фонарей

Проблемы с задними фонарями (габариты, стоп-сигналы, поворотники) часто вызваны неисправностью патронов ламп или их контактов. Основные симптомы: мигание ламп, полное отсутствие света, перегорание ламп чаще обычного.

Ремонт патрона требует его демонтажа. Снимите плафон фонаря, аккуратно выньте лампу и открутите патрон от корпуса фонаря (обычно крепится на пластиковых защелках или винтах). Осмотрите состояние проводов, подходящих к патрону.

Основные этапы ремонта

Проведите тщательную диагностику и очистку:

Визуальный осмотр: Ищите оплавленный пластик корпуса патрона, следы копоти или сильного нагрева, глубокую коррозию на металлических контактных лепестках.
Очистка контактов: Удалите окислы и нагар с контактных лепестков внутри патрона. Используйте:
- Мелкую наждачную бумагу («нулевку»)
- Канцелярский нож или отвертку
- Специальную контактную смазку или WD-40 (после механической очистки, удалите излишки).
Проверка лепестков: Убедитесь, что контактные лепестки плотно обжимают цоколь лампы. Аккуратно подогните их плоскогубцами, если они ослабли или деформированы.
Замена патрона: При сильном оплавлении, разрушении пластика или необратимой коррозии контактов патрон подлежит замене. Используйте только аналогичные оригиналу изделия.

Важные нюансы при сборке:

Надежно зафиксируйте провода в клеммах нового или отремонтированного патрона (лучше пропаять соединения).
Убедитесь, что провода не натянуты и не пережаты при установке патрона в корпус фонаря.
Перед установкой лампы нанесите тонкий слой токопроводящей смазки на ее цоколь и контакты патрона для защиты от окисления.
Проверьте работу фонарей сразу после сборки, до установки плафона на место.

После ремонта патронов регулярно проверяйте состояние задних фонарей. Своевременное устранение окислов и обеспечение надежного контакта значительно продлит срок службы ламп и всей светотехники.

Зачистка контактов в разъемах фар

Окисление и загрязнение контактов в разъемах фар – частая причина некорректной работы поворотников на Газели. Проблема возникает из-за постоянного воздействия влаги, дорожных реагентов и вибрации, что нарушает электрический контакт между клеммами.

Проявляется неисправность миганием поворотов в ускоренном режиме, неравномерным свечением ламп или полным отказом секции. Перед заменой лампочек и реле обязательно проверьте состояние разъемов, особенно на фарах, подверженных агрессивному воздействию среды.

Порядок работ

Отсоедините клеммы АКБ для исключения короткого замыкания
Аккуратно разъедините колодку подключения фары, нажав на фиксатор
Визуально оцените состояние контактов:
- Зеленый или белый налет – признак окисления
- Потемнение металла – результат перегрева
- Механические деформации штекеров
Очистите контакты:
- Мелкой наждачной бумагой (№600-800)
- Специальной жидкостью-очистителем электроцепей
- Ластиком для труднодоступных мест
Обезжирьте поверхности спиртовым составом
Нанесите токопроводящую смазку или силиконовый герметик
Плотно соедините разъем до характерного щелчка фиксатора

После обработки проверьте работу поворотников при включенном зажигании. Важно: при сильной коррозии или оплавлении пластика потребуется замена разъема целиком. Для профилактики повторного окисления обработайте соединение аэрозолем для защиты контактов, особое внимание уделяя нижним точкам разъема, где скапливается влага.

Короткое замыкание в проводке поворотов

Короткое замыкание в цепи указателей поворота возникает при нарушении изоляции проводов или контакте оголённых жил с кузовом. Основные зоны риска – участки проводки возле подвижных элементов (двери, петли капота), а также места соединений в моторном отсеке и под приборной панелью. Пробой изоляции часто вызван перетиранием о металлические кромки, термическими повреждениями или коррозией.

Характерные признаки проблемы – срабатывание предохранителя при активации поворотов, нестабильная работа реле (частое щелканье), одновременное включение нескольких ламп или полное отсутствие сигнала. В некоторых случаях наблюдается нагрев проводов или появление запаха гари. Без оперативного устранения это может привести к возгоранию или выходу из строя блока управления.

Диагностика и устранение

Для поиска замыкания потребуется мультиметр в режиме прозвонки и схема электропроводки автомобиля. Последовательность действий:

Отключите аккумулятор и извлеките предохранитель цепи поворотов.
Снимите пластиковые панели в зоне подозрительных участков (стойки лобового стекла, пороги).
Проверьте сопротивление между массой и каждым проводом жгута при выключенном реле:
- Норма: показания ∞ Ом (разрыв цепи)
- Замыкание: значение близко к 0 Ом
Локализуйте повреждённый участок, последовательно разделяя жгут на секции.

Тип неисправности	Метод ремонта
Перетёртая изоляция	Замена отрезка провода с термоусадкой
Коррозия контактов	Очистка клемм, обработка антикором
Повреждение патрона лампы	Установка нового цоколя

Важно: После восстановления изоляции протестируйте цепь под нагрузкой – подключите АКБ и активируйте повороты на 2-3 минуты. Если реле срабатывает стабильно, а провода не нагреваются – замыкание устранено. Для профилактики обработайте трассу проводки антивибрационной лентой в местах контакта с кузовом.

Проверка герметичности колодок задних фонарей

Нарушение герметичности колодок задних фонарей – частая причина окисления контактов и ложных срабатываний реле поворотов Газели. Влага, дорожная грязь и солевые реагенты проникают через микротрещины в уплотнителях или повреждённые корпуса разъёмов, вызывая короткие замыкания и коррозию металлических элементов.

Для диагностики снимите плафон фонаря, отсоедините колодку и тщательно осмотрите её со всех сторон. Критически важные зоны – резиновый уплотнительный воротник вокруг проводов и места прилегания корпуса колодки к корпусу фонаря. Малейшие деформации, затвердевание резины или видимые зазоры свидетельствуют о потере герметичности.

Этапы проверки и устранения неисправностей

Выполните следующие действия для локализации проблемы:

Визуальный осмотр на включенных фарах:
Запустите двигатель, включите аварийную сигнализацию или поворотники. В темноте осмотрите колодку – подсвет контактов изнутри укажет на трещины корпуса.
Тест водой:
Обильно полейте колодку и место её стыка с фонарём из пульверизатора. Появление мигания/затухания ламп или характерного треска реле подтвердит протечку.
Анализ контактов:
Извлеките клеммы из колодки. Зеленоватый или белый налёт, тёмные пятна окислов на металле – явные признаки проникновения влаги.

При выявлении дефектов:

Треснутый корпус колодки подлежит замене. Используйте только оригинальные разъёмы с маркировкой АОТК.
Повреждённый уплотнитель обработайте силиконовой смазкой (например, LIQUI MOLY Kunsstoff-Spray). При утрате эластичности – замените воротник.
Окисленные контакты зачистите мелкой наждачной бумагой (№600-800) и защитите токопроводящей смазкой (Contact Chemie Kontakt 61).

Симптом	Возможная причина	Решение
Реле щёлкает хаотично без включения поворотов	Короткое замыкание в колодке из-за воды	Сушка феном + герметизация
Мигание ламп не синхронизировано	Плохой контакт в окисленных клеммах	Зачистка контактов + смазка
Постоянное горение "габаритов" при выключенном свете	Замыкание "массы" через электролит	Замена колодки + изоляция проводов

Важно! После ремонта нанесите по периметру стыка колодки с фонарём тонкий слой автомобильного герметика (LOCTITE 5910). Избегайте избытка состава – выдавливание внутрь колодки нарушит контакт. Проверку герметичности повторяйте каждые 15-20 тыс. км пробега или после езды по глубоким лужам.

Обработка разъемов водоотталкивающей смазкой

Одной из распространенных причин неисправности реле поворотов на Газели является нарушение контакта в разъемах монтажного блока. Это происходит из-за окисления металлических контактов под воздействием влаги и дорожных реагентов. Загрязнение и коррозия увеличивают сопротивление, мешая нормальной передаче тока на реле.

Предотвратить эту проблему помогает обработка разъемов специальной водоотталкивающей смазкой. Она создает защитный барьер, вытесняет влагу и препятствует окислению, сохраняя стабильный электрический контакт. Особенно критично это для автомобилей, эксплуатирующихся в условиях высокой влажности или зимой.

Порядок обработки разъемов

Необходимые материалы:

Водоотталкивающая электротехническая смазка (например, Molykote 111, LIQUI MOLY Electronic Spray)
Очиститель контактов (спрей-очиститель без масляной основы)
Мягкая кисточка или безворсовая салфетка

Отключите массу аккумулятора. Снимите клемму «минус» для исключения короткого замыкания.
Извлеките реле поворотов. Нажмите на фиксатор и аккуратно вытащите реле из гнезда монтажного блока.
Очистите контакты. Обработайте штырьки реле и ответную часть разъема в блоке очистителем. Удалите остатки средства салфеткой.
Нанесите смазку. Тонким слоем покройте штырьки реле и внутренние контакты разъема смазкой с помощью кисточки.
Соберите узел. Вставьте реле обратно в гнездо до щелчка фиксатора. Убедитесь в плотной посадке.

Ключевые рекомендации:

Используйте только специализированные электротехнические смазки. Масла, WD-40 или графитные составы не подходят – они притягивают пыль или проводят ток.
Избегайте избытка смазки! Чрезмерный слой может ухудшить контакт или попасть внутрь реле.
Проводите обработку профилактически раз в год, особенно перед зимним сезоном или после езды по грязи/лужам.
Не забывайте обрабатывать разъемы соседних реле и предохранителей в блоке – они подвержены тем же рискам.

Регулярная обработка разъемов существенно снижает риск отказа реле поворотов из-за плохого контакта и продлевает срок службы электронных компонентов монтажного блока.

Использование диодного моста для прицепа

При подключении прицепа к автомобилю ГАЗель часто возникает проблема с работой реле поворотов из-за разницы в нагрузке на цепь. Штатное реле, рассчитанное на лампы автомобиля, может некорректно функционировать при добавлении ламп прицепа. Это приводит к ускоренному миганию указателей или полному отказу системы.

Диодный мост решает эту проблему, изолируя цепи автомобиля и прицепа. Он предотвращает обратную подачу тока от прицепа в бортовую сеть, исключая ложные срабатывания реле. Устройство монтируется в разрыв проводки между автомобилем и прицепом, обеспечивая стабильную работу световых приборов без перегрузки штатной электроники.

Схема подключения и принцип действия

Стандартный диодный мост для прицепа содержит 4 диода, объединённых по мостовой схеме. Подключение выполняется по следующему алгоритму:

Входные клеммы (+) подключаются к сигнальным проводам ГАЗели (повороты, стоп-сигналы)
Выходные клеммы направляются к соответствующим лампам прицепа
Общий минус соединяется с массой автомобиля и прицепа

Принцип работы: Диоды пропускают ток только в направлении от автомобиля к прицепу, блокируя обратное движение электрического сигнала. Это предотвращает:

Паразитные токи в бортовой сети
Ложное срабатывание реле-прерывателя
Перегорание предохранителей

Типичные проблемы при эксплуатации:

Симптом	Причина	Решение
Мигание поворотов сохраняется	Неправильная полярность диодов	Проверить маркировку +/- на корпусе
Лампы прицепа не работают	Обрыв цепи или окисление контактов	Протестировать мультиметром
Нагрев корпуса моста	Превышение нагрузки	Заменить на модель с большим током

Для надёжной работы выбирайте мосты с током нагрузки не менее 10А и степенью защиты IP54. Регулярно очищайте контакты от окислов и проверяйте целостность изоляции проводов. При замене ламп прицепа на светодиодные убедитесь в совместимости с диодным блоком – некоторые модели требуют установки балластных резисторов.

Пайка поврежденных проводов при обрыве

При обнаружении обрыва в проводе цепи поворотов Газели пайка является наиболее надежным методом восстановления контакта по сравнению со скруткой или клеммными соединениями, особенно учитывая вибрации автомобиля.

Качественная пайка обеспечивает долговечное соединение с минимальным переходным сопротивлением, что критично для корректной работы реле поворотов и ламп.

Технология пайки проводов при обрыве

Необходимые материалы и инструменты:

Паяльник достаточной мощности (40-60 Вт)
Припой (оловянно-свинцовый ПОС-40, ПОС-60)
Канифоль или нейтральный флюс для пайки электроники
Кусачки/стриппер для снятия изоляции
Термоусадочная трубка (ТУТ) подходящего диаметра и термофен (или зажигалка)
Перчатки и защитные очки

Последовательность работ:

Отключение питания: Обязательно снимите клемму с аккумулятора перед любыми работами с электропроводкой.
Поиск и подготовка обрыва: Тщательно найдите место обрыва по всей длине подозрительного участка жгута. Освободите достаточный участок провода от изоляции с обеих сторон от обрыва (около 20-30 мм).
Зачистка и лужение:
- Зачистите концы проводов от остатков изоляции и окислов мелкой наждачкой или ножом.
- Нагретым паяльником нанесите немного флюса (канифоли) на зачищенные концы.
- Капните немного припоя на жало паяльника и прогрейте провод, равномерно распределяя припой по медным жилам ("лужение").
Соединение и пайка:
- Плотно скрутите залуженные концы проводов между собой. Скрутка должна быть аккуратной и прочной.
- Прогрейте место скрутки паяльником и нанесите припой так, чтобы он полностью пропитал скрутку. Припой должен блестеть и равномерно обволакивать место соединения, а не висеть "каплей". Избегайте перегрева изоляции соседних проводов.
Изоляция:
- Наденьте на отремонтированный участок термоусадочную трубку достаточной длины (с запасом по 15-20 мм с каждого конца от места пайки).
- Равномерно прогрейте ТУТ термофеном или пламенем зажигалки (с осторожностью, не пережечь) до ее полной усадки и герметизации соединения. ТУТ должна плотно обтянуть провод и место пайки.
Проверка: После остывания соединения восстановите питание (подключите АКБ). Включите поворотники и проверьте их работу на соответствующей стороне автомобиля. Убедитесь в отсутствии искрения, нагрева в месте ремонта.

Критичный фактор	Последствие нарушения	Как избежать
Плохая зачистка/лужение	Холодная пайка, высокое сопротивление, нагрев	Тщательная механическая очистка меди, достаточное лужение флюсом
Недостаточный прогрев при пайке	Ненадежное соединение, крошение припоя	Использовать паяльник нужной мощности, прогреть скрутку до плавления припоя
Перегрев места соединения	Оплавление изоляции соседних проводов	Работать быстро и точно, фиксировать соседние провода
Ненадежная изоляция	Короткое замыкание, окисление контакта	Использовать термоусадку с клеевым слоем

Важно: Если обрывов много или поврежден большой участок жгута, пайка каждого провода становится трудоемкой и ненадежной. В таких случаях целесообразна замена всего участка жгута или установка ремонтной вставки из нового провода целиком.

Установка дополнительного реле при тюнинге

При модернизации светотехники "Газели" (установка светодиодных поворотов, мощных ламп или допфар) штатное реле поворотов часто не справляется с возросшей нагрузкой. Перегрев контактов, хаотичное мигание или полный отказ работы указателей – прямое следствие превышения допустимого тока.

Дополнительное реле-повторитель устанавливается параллельно штатному для разгрузки его контактов. Оно берет на себя управление новыми потребителями, оставляя заводской блок работать только с основной цепью поворотов. Это предотвращает оплавление разъемов и продлевает срок службы штатной электропроводки.

Порядок подключения и ключевые моменты

Выбор реле: Используйте 4-контактное реле на ток ≥30А (например, 90.3747). Проверьте соответствие контактов схеме: 85/86 – катушка, 30 – питание от АКБ, 87 – выход на нагрузку.
Питание:
- Контакт 86 – на массу кузова (надежный болт с зачищенным металлом).
- Контакт 85 – на управляющий сигнал (плюс от штатного реле поворотов, обычно зеленый провод).
- Контакт 30 – на плюс АКБ через отдельный предохранитель (10-15А), с сечением провода ≥1.5 мм².
- Контакт 87 – на плюсовую цепь тюнинговых ламп/лент.
Защита: Обязательно установите предохранитель в 5 см от клеммы АКБ на проводе к контакту 30.

Важно: Штатные повороты и тюнинговые элементы должны работать синхронно. Проверьте синхронизацию после подключения. Используйте термоусадку и гофру для проводов, фиксируйте реле пластиковым хомутом вдали от подвижных частей и источников тепла.

Сравнение оригинальных и аналоговых реле поворотов

Оригинальные реле производятся по спецификациям завода-изготовителя ГАЗ, что гарантирует полную совместимость с электросистемой автомобиля. Они проходят строгий контроль качества, используют термостойкие материалы корпуса и медные контакты с серебряным напылением. Основной недостаток – высокая стоимость, которая в 3-5 раз превышает цену аналогов, а также ограниченная доступность в некоторых регионах.

Аналоговые реле выпускаются сторонними производителями, часто с упрощенной конструкцией. Для снижения цены могут применяться алюминиевые контакты вместо медных, пластик низкой термостойкости и менее точные биметаллические пластины. Качество сильно варьируется: от приемлемых вариантов известных брендов (ERA, Lamps) до низкосортных изделий с высоким процентом брака.

Критерии выбора

Параметр	Оригинал	Аналог
Совместимость	100% соответствие	Требует проверки распиновки
Ресурс работы	80-100 тыс. км	20-60 тыс. км
Защита от перегрева	Двухслойный корпус	Обычный пластик
Цена (пример)	800-1200 руб.	200-400 руб.

Типичные проблемы аналогов:

Нерегулярное мигание поворотов из-за дефектов биметалла
Залипание контактов при высокой влажности
Деформация корпуса от нагрева
Короткое замыкание при перегрузке

Практические рекомендации:

Для ежедневной эксплуатации выбирайте оригинал – он окупится долгим сроком службы
При покупке аналога проверяйте маркировку: 12V/21W x 2 + 5W
Избегайте реле без бренда и защитной голограммы
Тестируйте новое реле перед установкой: 5 минут работы с нагрузкой

Коды ошибок ЭБУ при неисправности поворотов

При неисправностях поворотов на автомобилях Газель с электронным блоком управления (ЭБУ) система самодиагностики фиксирует ошибки, которые считываются через диагностический разъем OBD-II. Эти коды указывают на конкретные проблемы в цепи указателей поворота, аварийной сигнализации или связанных компонентов.

Для расшифровки ошибок требуется сканер, совместимый с протоколами Газели (часто – K-Line или CAN). После устранения неполадок коды необходимо стереть из памяти ЭБУ, чтобы погасить сигнальную лампу и проверить работоспособность системы.

Распространенные коды ошибок и их значение

Основные диагностические коды (DTC):

B0945 / B0946 – Обрыв или КЗ в цепи левого/правого поворота. Причины: перегоревшая лампа, повреждение проводки, неисправное реле.
B0950 – Неисправность цепи аварийной сигнализации. Проверьте кнопку «аварийки», предохранитель F14 (15А), реле поворотов.
B0955 – Ошибка управления реле поворотов. Возможен сбой ЭБУ, залипание контактов реле, коррозия в разъемах.
U1000 – Обрыв CAN-шины. Нарушена связь ЭБУ с другими модулями (например, комбинацией приборов).

Дополнительные рекомендации по диагностике:

Перед проверкой кодов визуально осмотрите лампы поворотов, предохранители (F14, F20), реле в монтажном блоке.
Протестируйте реле поворотов: при включении сигнала оно должно издавать характерные щелчки.
Замерьте мультиметром напряжение на контактах реле и целостность проводов до фар.
При частых ошибках (особенно B0955) проверьте массу кузова в районе ЭБУ и монтажного блока.

Код ошибки	Возможная причина	Проверяемые элементы
B0945	Левый поворот	Лампы ЛП, проводка, контакты
B0946	Правый поворот	Лампы ПП, реле, предохранитель F20
B0950	Аварийная сигнализация	Кнопка, предохранитель F14
B0955	Управление реле	Реле, ЭБУ, КАН-шина

Сброс ошибок после ремонта электроники

После замены реле поворотов или ремонта проводки ошибки в системе могут сохраняться в памяти блока управления. Электроника автомобиля фиксирует неисправности даже после устранения их причины, что приводит к некорректной работе световой сигнализации или постоянному миганию контрольной лампы на приборной панели.

Сброс ошибок необходим для полного восстановления функциональности поворотников. Без этой процедуры блок управления продолжает работать в аварийном режиме, игнорируя факт устранения неполадки. Это особенно актуально для современных модификаций Газелей с цифровой диагностикой.

Способы сброса ошибок

Методы очистки памяти ЭБУ:

Отсоединение клеммы АКБ на 15-20 минут для сброса энергозависимой памяти
Использование диагностического сканера через OBD-II разъём с функцией удаления кодов неисправностей
Принудительный сброс через комбинацию действий с педалями и зажиганием (для отдельных моделей)

Важные нюансы:

После отключения аккумулятора выполните процедуру адаптации дроссельной заслонки
Проверьте сохранение радиостанций и настроек бортового компьютера
При использовании сканера убедитесь в совместимости ПО с моделью автомобиля

Способ	Эффективность	Риски
Отключение АКБ	80% случаев	Сброс настроек аудиосистемы
Диагностический сканер	99% случаев	Требует оборудования и навыков
Ручной сброс	40-60% случаев	Зависит от конкретной прошивки ЭБУ

Проверка результата: После сброса ошибок обязательно протестируйте работу поворотников во всех режимах: аварийная сигнализация, левый/правый поворот, а также контрольные лампы на панели приборов. Совершите пробную поездку для подтверждения отсутствия рецидива неисправности.

Профилактика залипания контактов реле

Регулярная профилактика контактов реле поворотов критически важна для предотвращения залипания, вызванного нагаром, окислением или загрязнением. Игнорирование этого приводит к отказу работы указателей поворотов или их постоянному включению без переключения.

Основные меры профилактики включают визуальный осмотр, механическую очистку и защиту контактных групп от агрессивных факторов. Эти действия требуют минимальных трудозатрат, но значительно продлевают срок службы реле.

Ключевые профилактические меры

Систематическая очистка контактов:
- Извлеките реле из монтажного блока (обычно расположен под панелью приборов или в моторном отсеке)
- Аккуратно разберите корпус реле, отсоединив крышку от основания
- Очистите контактные пластины ватной палочкой, смоченной в спирте или специальном очистителе электронных компонентов
- Удалите нагар мелкозернистой наждачной бумагой (№600-800) при сильном обгорании
Защита от влаги и окисления:
- Обработайте очищенные контакты антикоррозийным спреем (например, Liqui Moly Electronic-Spray)
- Нанесите тонкий слой токопроводящей смазки (ЦИАТИМ, Molykote 44) для снижения искрения
- Проверьте герметичность корпуса реле – при повреждениях замените уплотнитель или весь блок

Контроль электрических параметров:

Параметр	Нормальное значение	Признак риска залипания
Напряжение бортовой сети	13.8–14.4В	Скачки выше 15В
Потребляемый ток ламп	до 8А (2×21W)	Превышение из-за КЗ или нештатных ламп
Сопротивление контактов	0–0.2 Ом	Рост сопротивления (>0.5 Ом)

Дополнительно проверяйте состояние ламп поворотников и проводки – перегоревшие лампы увеличивают нагрузку на контакты, а повреждённая изоляция проводов вызывает перепады напряжения. Рекомендуется проводить профилактику каждые 30–40 тыс. км пробега или при первых признаках некорректной работы поворотов (замедленное срабатывание, самопроизвольное отключение).

Защита блока реле от влаги и грязи

Блок реле поворотов на "Газели" крайне уязвим к воздействию влаги и дорожной грязи, особенно учитывая расположение в подкапотном пространстве или под передним бампером. Постоянное попадание воды, соли и абразивных частиц вызывает коррозию контактов, окисление дорожек платы и нарушение изоляции проводов, что влечёт замыкания или обрыв цепи.

Накопление грязи внутри корпуса блока создаёт токопроводящую среду, провоцирующую паразитные утечки тока и ложные срабатывания реле. Это проявляется в самопроизвольном включении поворотников, хаотичном мигании аварийной сигнализации или полном отказе системы. Регулярная профилактика критически важна для предотвращения таких неисправностей.

Способы защиты и обслуживания

Герметизация корпуса: Обработайте стык крышки и основания блока силиконовым герметиком (например, Loctite 587). Предварительно очистите поверхности от старых уплотнений и обезжирьте.
Установка кожуха: Смонтируйте самодельный или готовый пластиковый/резиновый чехол, закрывающий блок сверху и с боков. Крепите его хомутами, избегая пережима проводов.
Перенос блока: При частой езде по бездорожью переместите блок реле в салон (например, под панель приборов) или в верхнюю часть подкапотного пространства, используя удлинители проводов сечением не менее 1.5 мм².
Вентиляционные клапаны: Если в корпусе есть дренажные отверстия, заклейте их влагонепроницаемой мембраной (типа Gore-Tex), позволяющей испаряться конденсату, но блокирующей попадание жидкости извне.

Процедура	Периодичность	Материалы
Внешняя очистка корпуса	Каждые 2 недели (зимой – еженедельно)	Щётка, автошампунь, вода под низким давлением
Проверка герметичности уплотнителей	Каждые 3 месяца	Визуальный осмотр, тест водой из пульверизатора
Контроль состояния контактов	Раз в год (осенью)	Контактная паста, WD-40, наждачная бумага P600

При замене неисправного блока выбирайте модели с маркировкой IP65 или выше – такие корпуса имеют усиленную защиту от пыли и водяных струй. Избегайте установки дешёвых аналогов без уплотнительных колец на разъёмах.

Периодическая диагностика системы раз в год

Ежегодная проверка системы указателей поворота на Газели предотвращает внезапные отказы и выявляет скрытые дефекты. Даже при отсутствии явных неисправностей профилактический осмотр обязателен – износ контактов, окисление проводки и деградация реле происходят постепенно.

Диагностику рекомендуется проводить перед сезоном холодов: низкие температуры и влажность обостряют проблемы с электроникой. Комплексная проверка занимает 30-60 минут и экономит средства на экстренный ремонт в дальнейшем.

Ключевые этапы диагностики

Тестирование реле: Проверка частоты мигания ламп при включении поворотов и аварийной сигнализации. Отклонения от нормы (1-2 Гц) указывают на износ.
Контроль проводки: Осмотр жгутов у рулевой колонки и в подкапотном пространстве на предмет перетираний, расплавления изоляции.
Диагностика переключателя: Замер сопротивления контактов в разных положениях, проверка фиксации рычага.

Элемент	Метод проверки	Критичные признаки
Патроны ламп	Визуальный осмотр контактов	Окисление, деформация
Предохранитель F15 (15А)	Прозвон мультиметром	Обрыв нити
Масса кузова	Замер напряжения на клеммах	Сопротивление выше 0.5 Ом

Для объективной оценки используйте мультиметр: замеряйте напряжение на контактах реле при включенных поворотах. Падение ниже 11В сигнализирует о проблемах в цепи питания. При отсутствии опыта обратитесь в сервис – ошибки при диагностике могут повредить блок управления.

Модернизация реле под светодиодные лампы

Стандартное реле поворотов ГАЗели рассчитано на лампы накаливания с высоким энергопотреблением. Светодиодные аналоги создают в 5-10 раз меньшую нагрузку, что нарушает работу термической системы реле. Тепловой биметаллический элемент не успевает прогреваться до нужной температуры из-за недостаточного тока.

Некорректная работа проявляется в аварийном режиме: указатели поворотов мигают с удвоенной частотой или полностью отключаются. Реле интерпретирует низкое потребление как обрыв цепи, активируя защитную реакцию. Без модификации системы светодиодные лампы невозможно использовать штатно.

Способы адаптации

Установка балластных резисторов: Параллельное подключение нагрузочных резисторов (6-8 Ом, 25-50Вт) к каждой светодиодной лампе. Имитирует ток лампы накаливания, но требует теплоотвода.
Замена реле на электронное: Монтаж универсального реле (например, 23.3747-01 или аналогов с маркировкой "LED"). Автоматически регулирует частоту мигания под нагрузку.
Модификация штатного реле: Замена внутреннего резистора на элемент с меньшим сопротивлением (например, 1-2 Ом вместо штатных 5-6 Ом) для увеличения проходящего тока.

Критические нюансы модернизации:

При установке резисторов размещайте их на металлических поверхностях – нагревание достигает 120-150°C.
Проверяйте распиновку нового реле – у аналогов контакты могут не совпадать с колодкой ГАЗели.
При пайке внутренних компонентов избегайте перегрева биметаллической пластины – это необратимо деформирует её.

Метод	Стоимость	Сложность	Надежность
Балластные резисторы	300-500 руб.	Средняя	Требует контроля перегрева
Электронное реле	400-800 руб.	Низкая	Высокая (заводское исполнение)
Модификация штатного	50-100 руб.	Высокая	Средняя (риск ошибки при пайке)

Для большинства владельцев ГАЗелей оптимальна установка специализированного электронного реле – метод исключает перегрев проводки и сохраняет стандартную частоту мигания 60-120 циклов/минуту. После замены обязательно проверьте работу аварийной сигнализации – она использует то же реле.

Установка буферного конденсатора при миганиях

Мигание поворотников Газели часто возникает из-за недостаточной нагрузки при замене ламп накаливания светодиодами. Снижение потребляемого тока нарушает работу теплового биметаллического реле, вызывая хаотичное срабатывание или полное прекращение мигания. Буферный конденсатор компенсирует дефицит тока, имитируя нагрузку лампы накаливания.

Конденсатор монтируется параллельно цепи реле поворотов для накопления и отдачи энергии в такт работы системы. Это стабилизирует ток через биметаллическую пластину реле, обеспечивая корректное замыкание/размыкание контактов. Используйте электролитические конденсаторы с рабочим напряжением не ниже 25В.

Порядок установки

Необходимые компоненты:

Конденсатор 2200-4700 мкФ 25В
Изолированные провода сечением 0.75-1.5 мм²
Термоусадка или изолента
Паяльник с флюсом

Этапы подключения:

Снимите минусовую клемму аккумулятора
Найдите реле поворотов в монтажном блоке (обычно К4)
Определите контакты питания (85/86) по схеме реле
Припаяйте провода к ножкам конденсатора, соблюдая полярность
Подключите провода к штекеру реле: плюс к контакту 85, минус к 86
Заизолируйте соединения термоусадкой
Закрепите конденсатор рядом с монтажным блоком

Параметры выбора конденсатора:

Тип ламп	Рекомендуемая емкость	Напряжение
Светодиоды (передние)	3300 мкФ	25В
Светодиоды (все)	4700 мкФ	25В
Комбинированная установка	2200 мкФ	25В

Важно: при подключении соблюдайте полярность – переполюсовка электролитического конденсатора выведет его из строя. После установки проверьте работу поворотников на всех режимах, включая аварийную сигнализацию.

Требования к реле для прохождения техосмотра

Для успешного прохождения техосмотра реле поворотов Газели должно обеспечивать строгое соответствие параметров работы световой сигнализации установленным нормам. Основной критерий – стабильность частоты мигания указателей поворота в диапазоне 60-120 циклов в минуту (1-2 Гц). Отклонение от этих значений расценивается как неисправность системы оповещения.

Реле обязано гарантировать синхронную работу всех ламп указателей поворота на одной стороне транспортного средства. Рассогласованность мигания (например, передний и задний фонари) свидетельствует о нарушении контактов, проблемах с проводкой или неисправности самого реле и является основанием для недопуска к эксплуатации.

Критические параметры исправности

Автоматический контроль неисправных ламп: Реле должно реагировать на перегорание лампы изменением частоты мигания (обычно ускорением) или включением контрольной лампы на панели приборов.
Совместимость с нагрузкой: Устройство должно корректно функционировать со штатным количеством и мощностью ламп (P21W). При замене ламп на светодиоды (LED) требуется установка специального реле, адаптированного под низкое энергопотребление.
Надежность контактов: Отсутствие сбоев в работе при вибрации, перепадах напряжения в бортовой сети (10.8-15.0В) и в температурном диапазоне эксплуатации.

Корпус реле и его подключение должны исключать риск короткого замыкания, окисления контактов или самопроизвольного отключения. Не допускаются внешние повреждения корпуса, признаки перегрева или плавления. Подключение должно выполняться через штатный разъем без несертифицированных скруток или изоленты.

Рекомендуется использование реле, соответствующих оригинальным техническим характеристикам Газели или имеющих сертификат соответствия ГОСТ Р 41.6-99 (Правила ЕЭК ООН №6). Установка неоригинальных комплектующих сомнительного производства увеличивает риск отказа при техосмотре.

Безопасность работ с электросистемой автомобиля

Работа с электросистемой автомобиля требует строгого соблюдения мер безопасности из-за риска поражения током, коротких замыканий и возгораний. Напряжение бортовой сети (12-24В) может создавать опасные токи при неправильном обращении, особенно при повреждённой изоляции или контакте с влажными поверхностями. Несоблюдение правил способно вывести из строя электронные блоки управления и дорогостоящие компоненты.

Перед началом любых работ с реле поворотов или другими элементами цепи обесточьте систему – отсоедините отрицательную клемму аккумулятора. Убедитесь, что ключ зажигания находится в положении «OFF», а все потребители электроэнергии выключены. Используйте только инструменты с изолированными рукоятями и избегайте касания оголённых контактов металлическими предметами.

Ключевые правила и процедуры

Защита от статического электричества:
- Надевайте антистатический браслет перед работой с электронными модулями
- Не прикасайтесь к разъёмам ЭБУ и микросхемам без необходимости
Контроль целостности проводки:
- Проверяйте изоляцию проводов на отсутствие трещин и перегибов
- Используйте термоусадку при ремонте повреждённых участков
Правильная диагностика:
- Применяйте только мультиметр с режимом прозвонки для проверки цепей
- Избегайте «проверки на искру» – это провоцирует скачки напряжения

Опасная ситуация	Меры предотвращения
Короткое замыкание при замене реле	Снимайте предохранитель цепи поворотов перед извлечением реле
Окисление контактов	Обрабатывайте колодку реле контактной смазкой после очистки
Перегрев проводки	Не используйте реле с несоответствующим номиналом тока

При подключении аккумулятора после ремонта сначала подсоединяйте положительную клемму, затем отрицательную. Убедитесь в отсутствии искрения – это свидетельствует о незамеченном КЗ. Если в процессе работ возник запах горелой изоляции или дым, немедленно отсоедините АКБ и проведите визуальный осмотр проблемного участка.

Важно: при отсутствии опыта работы с автоэлектрикой доверьте диагностику и замену реле профессионалам. Неправильные действия могут привести к выходу из строя блока указателей поворотов, перегоранию монтажного блока предохранителей или повреждению проводки по всей цепи.

Когда обращаться на СТО при сложных неисправностях реле поворотов Газель

Если после стандартных проверок предохранителей, ламп и контактов реле поворотов на Газели проблема не устранена, или наблюдаются сложные симптомы, самостоятельный ремонт становится рискованным и неэффективным. Обращение на специализированную станцию технического обслуживания (СТО) становится необходимым шагом для точной диагностики и квалифицированного ремонта.

Неисправная система указателей поворотов – это прямая угроза безопасности дорожного движения. Откладывание визита на СТО при серьезных неполадках увеличивает риск аварийной ситуации из-за непредсказуемого поведения световой сигнализации или ее полного отказа.

Конкретные ситуации, требующие профессионального вмешательства

Срочно посетите СТО в следующих случаях:

Подозрение на короткое замыкание в проводке: Признаки – перегорание предохранителя сразу после замены, запах гари, оплавление изоляции проводов возле реле или монтажного блока.
Необходимость углубленной электронной диагностики: Если простые проверки не выявили причину, нужны мультиметр, осциллограф и сканер для проверки сигналов с подрулевого переключателя, целостности цепей, питания и массы реле в динамике.
Проблемы со сложными электронными блоками: На некоторых модификациях Газели реле поворотов интегрировано в единый блок реле и предохранителей или управляется через отдельный электронный модуль. Диагностика и замена таких узлов требуют спецоборудования и знаний.
Неудачные попытки самостоятельного ремонта: Если после замены реле, ламп или чистки контактов проблема усугубилась или появились новые неисправности (например, перестали работать другие потребители).
Механическое повреждение реле или его посадочного места: Трещины на корпусе реле, сломанные или подгоревшие контакты в колодке, куда оно вставляется.
Одновременный отказ нескольких систем: Если вместе с поворотниками перестали работать, например, аварийная сигнализация, стоп-сигналы или дворники – это указывает на более серьезную проблему в общей электроцепи или блоке предохранителей.

Не пытайтесь устранять сложные электронные неисправности самостоятельно без должных навыков и оборудования. Это может привести к более масштабным и дорогостоящим поломкам электропроводки автомобиля. Профессионалы на СТО обладают необходимой диагностической базой, опытом и запасными частями для быстрого и гарантированного восстановления работоспособности системы указателей поворотов вашей Газели.

Список источников

Для подготовки материала использовались специализированные технические ресурсы.

Основные источники информации представлены ниже.

Официальное руководство по ремонту ГАЗель Бизнес (электрооборудование)
Форум владельцев ГАЗель NEXT: раздел "Электрика и электроника"
Технические бюллетени сервисных центров ГАЗ
Видеоразборы на канале "ГАЗовед" (диагностика реле поворотов)
Практическое пособие "Неисправности автомобильной светотехники" (изд. За рулём)
Мануал по диагностике реле указателей поворота 495.3747
Статья "Типовые поломки прерывателей ГАЗ" (журнал "Автосервис")
Отчёты автоэлектриков сервиса "Дизель-Мастер"
