Неисправности рулевой рейки ВАЗ 2110 - диагностика и ремонт
Статья обновлена: 18.08.2025
Рулевая рейка ВАЗ 2110 является ключевым элементом системы управления автомобилем, напрямую преобразующим вращение руля в поворот передних колес.
Неисправности этого узла не только ухудшают комфорт вождения, но и представляют серьезную угрозу безопасности, требуя немедленной диагностики и ремонта.
Принцип работы реечного рулевого механизма
Вращение рулевого колеса через вал передаётся на шестерню, закреплённую в корпусе редуктора. Эта шестерня находится в постоянном зацеплении с зубчатой рейкой, преобразуя крутящий момент в поступательное движение последней. Рейка перемещается вправо или влево внутри алюминиевого картера на герметизированных направляющих втулках, обеспечивая точное позиционирование.
К рейке через шаровые шарниры присоединены рулевые тяги, которые передают усилие на поворотные кулаки управляемых колёс. Для снижения требуемого усилия водителя конструкция интегрирована с гидроусилителем руля (ГУР): рабочая жидкость под давлением подаётся в одну из камер корпуса рейки поршнем, жёстко связанным с рейкой, облегчая её перемещение.
Ключевые элементы системы
- Рулевой вал со шлицами – передаёт вращение от руля к шестерне
- Ведущая шестерня – преобразует вращение в линейное смещение
- Зубчатая рейка – подвижная платформа с зубцами
- Опорная втулка – регулирует зазор между шестернёй и рейкой
- Гидроцилиндр – создаёт усилие через поршень, зафиксированный на рейке
- Распределитель давления – направляет поток жидкости в нужную полость цилиндра
| Компонент | Функция | Признак неисправности |
|---|---|---|
| Сальники рейки | Герметизация гидравлических камер | Течь жидкости ГУР, стук на неровностях |
| Опорная втулка | Фиксация рейки с минимальным люфтом | Вибрация руля, биение при движении |
| Зубчатое зацепление | Передача усилия без проскальзывания | Тугое вращение руля, скрежет |
Работа ГУР синхронизирована с оборотами двигателя через насос, что обеспечивает переменное усилие: на малых скоростях руль лёгкий, на высокой скорости – более "тяжёлый". Важно: износ любых элементов рейки приводит к нарушению углов установки колёс и ускоренному износу шин.
Симптомы стука в передней подвеске при повороте
Стук при повороте руля на автомобиле ВАЗ 2110 чаще всего локализуется в районе рулевой рейки и сопровождается ощутимой вибрацией на рулевом колесе. Звук проявляется как при маневрировании на малой скорости, так и в статичном положении при вращении руля.
Интенсивность стука возрастает при проезде неровностей с вывернутыми колесами и может сопровождаться утечкой гидравлической жидкости из корпуса рейки. Характерный металлический лязг чаще слышен в крайних положениях руля при резкой смене направления вращения.
Ключевые признаки износа рулевой рейки
- Стук при повороте на месте – отчетливый лязг при вращении руля на неподвижном автомобиле
- Звуковая асимметрия – стук усиливается при повороте в одну конкретную сторону
- Люфт рулевого колеса – увеличение свободного хода руля более 10 градусов
- Вибрация на руле – дрожание рулевой колонки при повороте в движении
- Синхронность с неровностями – усиление стука при наезде на кочки с вывернутыми колесами
Тугое вращение руля на месте
Основной причиной тугого вращения руля на месте в ВАЗ 2110 часто выступает нарушение работы рулевой рейки. Износ зубчатой пары механизма приводит к заклиниванию вала при повороте колес без движения, особенно заметному при маневрировании на парковке.
Усугубляет проблему загустевшая смазка внутри рейки или недостаточный уровень масла в картере. При критическом износе втулок вала происходит его перекос, что создает дополнительное сопротивление при повороте руля в статичном положении автомобиля.
Диагностика и устранение
Для проверки необходимо вывесить передние колеса и отсоединить рулевые тяги. Если руль вращается легко – проблема в наконечниках или шарнирах. Тугое вращение при отсоединенных тягах указывает на неисправность рейки или рулевой колонки.
Возможные решения:
- Регулировка зацепления шестерни с зубчатой рейкой через регулировочный винт
- Замена изношенных втулок вала рейки
- Обслуживание механизма с полной заменой смазки
- Установка ремкомплекта (сальники, втулки, уплотнители)
| Сопутствующие признаки | Критичность |
|---|---|
| Стук в передней подвеске при езде | Требует срочной диагностики |
| Утечка жидкости ГУР (для моделей с усилителем) | Опасность выхода из строя насоса |
| Рывки руля при повороте | Прогрессирующий износ рейки |
При сильном износе зубьев рейки или деформации вала требуется замена узла в сборе. Регулировочные работы рекомендуется доверять специалистам – чрезмерное затягивание винта вызывает ускоренный износ и закусывание руля.
Люфт рулевого колеса более 10 градусов
Превышение допустимого люфта в рулевом колесе (свыше 10°) на ВАЗ 2110 напрямую сигнализирует о критическом износе или повреждении компонентов рулевой рейки. Этот дефект проявляется как заметный "холостой ход" руля при его повороте влево-вправо без немедленной реакции колёс, что создаёт угрозу потери контроля над автомобилем на высокой скорости или в экстренной ситуации.
Основные причины возникновения чрезмерного люфта связаны с ключевыми узлами рейки: износом зубчатой пары "шестерня-рейка", деформацией картера, разрушением опорных втулок или подшипников вала шестерни. Дополнительными факторами выступают ослабление крепления рулевых тяг, повреждение шарниров наконечников или утечка гидравлической жидкости в системах с ГУР, ведущая к падению давления и увеличению зазоров.
Последствия и методы диагностики
Игнорирование люфта приводит к катастрофическим последствиям: ускоренному износу шин, нарушению курсовой устойчивости, поломке смежных деталей подвески и риску ДТП из-за запаздывания реакции на steering-воздействия. Для точного определения источника проблемы требуется последовательная проверка:
- Измерение люфта спецприбором (люфтомером) при вывешенных передних колёсах
- Визуальный осмотр пыльников, тяг и мест крепления рейки на предмет подтёков масла или механических повреждений
- Контроль усилия на руле при покачивании колес вручную (помощник фиксирует свободный ход)
Важно! Люфт свыше 10° по ПДД является основанием для запрета эксплуатации ТС. Ремонт включает:
- Регулировку прижимной втулки рейки (если конструкция позволяет)
- Замену изношенных пар трения, втулок или подшипников
- Установку ремкомплекта сальников и уплотнений
- Полную замену рейки при необратимой деформации картера
| Тип рейки | Особенности ремонта |
| Механическая | Регулировка прижимной гайки, замена втулок |
| С ГУР | Дополнительная замена сальников, промывка гидросистемы |
Течение масла из корпуса рейки
Утечка гидравлической жидкости через корпус рулевой рейки – критичная неисправность, приводящая к падению уровня масла в бачке ГУР и ухудшению управляемости. Основными источниками протечки становятся изношенные уплотнительные элементы или механические повреждения деталей системы.
При игнорировании проблемы возникает риск полного отказа усилителя, сопровождающийся резким увеличением усилия на руле и характерным гулом насоса. Потеря жидкости также провоцирует ускоренный износ дорогостоящих компонентов – насоса ГУР и золотникового механизма.
Распространённые причины утечки
- Износ сальников вала рейки – основная причина из-за постоянного перемещения штока.
- Деформация или трещины защитных пыльников, пропускающие грязь к уплотнениям.
- Разгерметизация шлангов высокого давления на входе/выходе корпуса.
- Коррозия или сколы на поверхности вала рейки, разрушающие сальники.
- Ослабление крепления картера рейки или нарушение геометрии посадочных мест.
| Симптом | Последствия без ремонта |
|---|---|
| Масляные пятна под автомобилем в зоне рулевых тяг | Снижение эффективности ГУР, "тяжёлый" руль |
| Падение уровня жидкости в бачке | Воздушные пробки в системе, рывки при повороте |
| Хлюпающие звуки при повороте руля | Поломка насоса ГУР из-за работы "на сухую" |
Диагностика требует визуального осмотра корпуса на подъёмнике, проверки состояния пыльников и шлангов. Для точного определения источника рейку часто демонтируют и разбирают. Категорически не рекомендуется доливать масло вместо устранения причины – это временная мера, усугубляющая износ.
- Очистка узла от загрязнений для выявления точки утечки.
- Замена повреждённых сальников, пыльников или шлангов.
- Шлифовка вала рейки при незначительных повреждениях поверхности.
- Установка ремкомплекта или замена рейки в сборе при критичных дефектах.
После ремонта обязательна прокачка системы ГУР для удаления воздуха: вращение руля при заглушённом двигателе с контролем уровня жидкости, последующий запуск мотора и повторение процедуры до исчезновения шумов.
Заклинивание руля в крайних положениях
Проблема проявляется при полном вывороте руля влево или вправо, когда водитель ощущает резкое заедание или полную блокировку рулевого колеса. В такие моменты возврат руля в нейтральное положение требует значительных физических усилий, сопровождается скрежетом или стуком в районе рулевой рейки.
Основная опасность заключается в критическом снижении управляемости автомобиля – заклинивание может произойти при маневрировании на парковке или объезде препятствия, что создаёт аварийную ситуацию. Даже кратковременная блокировка руля на высокой скорости способна привести к потере контроля над траекторией движения.
Причины неисправности
- Деформация картера рейки – перекос алюминиевого корпуса из-за ударов о препятствия нарушает соосность направляющих втулок.
- Износ или разрушение пластиковой втулки – при выработке внутреннего слоя зубчатый сектор вала смещается, закусываясь на крайних точках хода.
- Критическая коррозия зубьев вала – ржавчина в зоне редкого использования (крайние положения) создаёт задиры и зацепления.
- Недостаток смазки в механизме – отсутствие консистентной смазки на направляющих усиливает трение металлических компонентов.
Диагностика и устранение
- Вывесить передние колёса домкратом, запустить двигатель и проверить ход руля до упора в обе стороны, фиксируя точки заедания.
- Осмотреть пыльники рейки на целостность – разрывы приводят к попаданию грязи и воды, ускоряя износ.
- При выявлении дефектов втулки или вала – заменить повреждённые компоненты. При коррозии зубьев или деформации картера требуется замена рейки в сборе.
- После ремонта заполнить механизм специальной смазкой (например, ШРУС-4) и отрегулировать прижимную втулку согласно техническим требованиям.
Скрежет при повороте руля на ходу
Скрежет при повороте руля во время движения ВАЗ 2110 чаще всего сигнализирует о критическом износе пластиковой втулки вала рейки. Данная деталь выполняет роль направляющей и демпфера, предотвращая прямой контакт металлических компонентов. При её разрушении стальные элементы (вал и корпус рейки) начинают тереться друг о друга, издавая характерный металлический скрежет, усиливающийся на неровностях.
Второй распространённой причиной является деформация или износ защитного пыльника рулевой тяги. При повреждении гофры внутрь узла проникает грязь и абразивные частицы, которые смешиваются со смазкой и превращаются в абразивную пасту. Это приводит к интенсивному истиранию зубьев рейки и шестерни, сопровождающемуся хрустяще-скрежещущим звуком, особенно заметным при повороте руля в крайние положения.
Диагностика и последствия игнорирования проблемы
Для точного выявления источника скрежата:
- Проверьте целостность пыльников рулевых тяг на предмет трещин или разрывов.
- Попросите помощника поворачивать руль при заглушённом двигателе, а сами прослушайте область рейки – звук будет локализован в её корпусе.
- Обратите внимание на наличие люфта руля или "закусывания" при вращении.
Отсутствие своевременного ремонта гарантированно приводит к:
- Катастрофическому износу зубчатой пары рейки и шестерни.
- Резкому увеличению усилия на руле из-за задиров на металле.
- Полному заклиниванию рулевого механизма на ходу (крайне опасно!).
| Причина скрежета | Срочные действия | Тип ремонта |
|---|---|---|
| Износ втулки вала рейки | Немедленно прекратить эксплуатацию | Замена втулки, шлифовка вала (при задирах) |
| Разрушение пыльника, загрязнение | Замена пыльника, промывка механизма | Чистка, смазка, замена сальников |
| Сильный износ зубьев рейки | Буксировка авто в сервис | Замена рулевой рейки в сборе |
Важно: Попытки "долить смазку" через шприц без разборки дают временный эффект (на 100-200 км). При глубоком износе единственным надёжным решением остаётся замена изношенных компонентов или всей рейки. Эксплуатация автомобиля со скрежещущей рейкой недопустима из-за риска внезапной потери управления.
Нетипичная вибрация на руле
Нетипичная вибрация проявляется не как стандартное биение при торможении или наборе скорости, а возникает хаотично: при повороте руля в определённых положениях, на мелких неровностях или даже на идеально ровном покрытии. Её особенность – локализация исключительно в рулевом колесе без заметного отклика в кузове или педалях, что указывает на проблемы в контуре рулевого управления.
Характер вибрации может варьироваться от мелкой дрожи до резких толчков, сопровождающихся глухими стуками в передней подвеске. Особенно опасны ситуации, когда вибрация усиливается при входе в поворот или резко пропадает после смены траектории движения, что свидетельствует о критическом износе компонентов рейки.
Основные причины вибрации и методы диагностики
Ключевые источники проблемы связаны с нарушением соосности или зазоров в рулевой рейке:
- Деформация картера рейки – возникает после ударов по подвеске. Проверяется визуально (трещины, перекосы) и измерением люфта шестерни-рейки в крайних положениях.
- Износ опорной втулки рейки – пластиковая втулка разрушается, создавая продольный люфт. Диагностируется покачиванием рулевой тяги вверх-вниз при вывешенных колёсах.
- Разрушение демпфера рейки (пластикового подпружиненного упора) – вибрация усиливается при повороте в одну сторону. Требуется разбор рейки для осмотра.
| Сопутствующие симптомы | Возможная неисправность |
|---|---|
| Стук при переезде лежачих полицейских | Износ втулки или демпфера рейки |
| Вибрация только при повороте направо/налево | Деформация картера, сколы зубьев рейки |
| «Жёсткие» точки при вращении руля | Коррозия рейки, отсутствие смазки |
Важно: Игнорирование вибрации приводит к ускоренному износу редуктора рейки, обрыву зубьев шестерни или полному заклиниванию рулевого механизма. При первых симптомах проверьте люфт рулевого вала и тяг, состояние пыльников, уровень жидкости ГУР (если установлен). Для точной диагностики рейки снимите защитный кожух и оцените целостность внутренних компонентов.
Проверка уровня жидкости в бачке ГУР
Проверку уровня жидкости гидроусилителя руля выполняйте на автомобиле, установленном на ровной горизонтальной площадке. Перед процедурой прогрейте двигатель до рабочей температуры, вращая руль влево-вправо 2-3 раза до упора для стабилизации уровня жидкости в системе.
Откройте капот и найдите бачок ГУР, расположенный со стороны водителя в моторном отсеке. Корпус бачка обычно выполнен из полупрозрачного пластика белого или чёрного цвета с нанесёнными метками уровня.
Порядок действий
- Протрите поверхность бачка чистой ветошью от пыли и грязи.
- Определите уровень жидкости относительно меток на боковой стенке:
- MAX – максимально допустимый уровень
- MIN – минимально допустимый уровень
- Нормальный уровень жидкости должен находиться между метками MIN и MAX, предпочтительно в верхней трети диапазона.
- При отклонениях от нормы:
Ниже MIN Долейте рекомендованную производителем жидкость Выше MAX Откачайте излишки шприцем - Проверьте состояние жидкости: свежая имеет красноватый оттенок, при потемнении или наличии пены требуется замена.
Важно: Используйте только жидкость Pentosin Hydraulic Fluid CHF 11S или её официальные аналоги. Не смешивайте разные типы жидкостей! Контролируйте уровень каждые 5 000 км пробега. Падение уровня ниже MIN вызывает кавитацию насоса и преждевременный выход из строя рулевой рейки.
Диагностика люфта тяг и наконечников
Для проверки люфта рулевых тяг и наконечников ВАЗ 2110 установите автомобиль на ровную площадку с твердым покрытием. Зафиксируйте ручной тормоз и подложите противооткатные упоры под задние колеса.
Попросите помощника покачать рулевое колесо влево-вправо с небольшой амплитудой (примерно 30-50 мм по ободу). Визуально контролируйте соединения: шаровые шарниры наконечников тяг и места крепления тяг к рейке. Наличие люфта проявляется характерным стуком или заметным смещением элементов относительно друг друга.
Методы выявления неисправностей
Порядок самостоятельной диагностики:
- Поднимите переднее колесо домкратом для разгрузки подвески
- Возьмитесь рукой за тягу вблизи наконечника
- Покачивайте деталь в вертикальной плоскости (имитация нагрузки при движении)
- Проверьте горизонтальное перемещение: люфт более 1.5 мм – критичен
| Элемент | Признак неисправности | Последствия игнорирования |
|---|---|---|
| Наружный наконечник | Стук при резких поворотах, вибрация руля | Разрыв шарового пальца, потеря управления |
| Внутренняя тяга | Люфт в месте крепления к рейке | Деформация маятникового рычага, утечка ГУРа |
Важно: Проверку внутренних тяг выполняйте на смотровой яме, прикладывая усилие монтировкой между корпусом рейки и тягой. Появление свободного хода указывает на износ втулок или резьбового соединения. Все работы проводите при выключенном двигателе!
Тест давления в системе ГУР
Проверка давления в системе гидроусилителя руля (ГУР) – критически важная процедура для точной диагностики проблем рулевой рейки ВАЗ 2110. Недостаточное или избыточное давление напрямую влияет на усилие на руле, появление стуков, течи жидкости и износ деталей. Тест помогает локализовать неисправность между насосом, рейкой, клапанами или магистралями.
Для выполнения теста потребуется манометр с диапазоном 0-150 атм, переходник для врезки в систему (обычно вместо обратного шланга) и чистая жидкость ГУР. Двигатель должен быть прогрет до рабочей температуры, а система предварительно проверена на отсутствие воздушных пробок (прокачана). Все соединения обязаны быть герметичны во избежание разбрызгивания жидкости.
Порядок проведения замера
- Заглушите двигатель, снимите защитный кожух с бачка ГУР.
- Отсоедините обратный шланг от бачка, направьте его в пустую емкость.
- Подключите манометр к выходу насоса ГУР через переходник, а второй шланг манометра верните в бачок.
- Запустите двигатель на 2-3 минуты, вращайте руль от упора до упора 5-6 раз для удаления воздуха.
- Зафиксируйте давление на холостых оборотах (800-900 об/мин) при неподвижном руле.
- Повысьте обороты до 3000 об/мин, снова зафиксируйте давление.
- Зажмите перепускной клапан манометра на 3-5 секунд (имитация нагрузки), запишите максимальное значение.
| Параметр | Норма для ВАЗ 2110 | Отклонение |
|---|---|---|
| Холостой ход (800-900 об/мин) | 0.8-1.2 атм | Ниже: завоздушивание, износ насоса Выше: засор магистралей |
| 3000 об/мин | 2.5-3.5 атм | Падение: неисправен насос ГУР |
| Пиковое (с зажатым клапаном) | 85-95 атм | <80 атм: износ насоса или редукционного клапана >100 атм: заклинивание золотника рейки |
Если давление в норме, но проблемы с рулем сохраняются – причина в механическом износе рейки или тяг. Падение давления при повороте руля указывает на утечки в золотниковом механизме или износ распределителя. Важно: не удерживайте клапан дольше 5 секунд – это повреждает насос. После теста немедленно снимите манометр, восстановите штатную схему шлангов и долейте жидкость ГУР до уровня.
Определение износа зубчатой рейки
Основной метод диагностики – визуальный осмотр рейки через открытый технологический люк картера рулевого механизма. Для доступа потребуется демонтировать защитный кожух. Обращайте внимание на состояние зубьев в центральной зоне рейки, подверженной максимальным нагрузкам при прямолинейном движении.
Явный признак критического износа – изменение формы зубьев (скругление, заострение кромок) и уменьшение их высоты более чем на 0.5 мм по сравнению с номиналом. Параллельно проверяйте люфт: зафиксируйте рулевой вал и покачайте рейку – вертикальное или продольное биение свыше 0.2 мм указывает на выработку.
Критерии оценки состояния
- Центральные зубья: Сравнение высоты с крайними (наименее нагруженными) зубьями. Разница свыше 15% – повод для замены.
- Сопряжение с шестернёй: Наличие задиров, вмятин или ступенчатых выработок на боковых поверхностях зубьев.
- Равномерность износа: Локальные "провалы" на отдельных участках опаснее равномерной выработки по всей длине.
| Состояние | Визуальные признаки | Эксплуатационные последствия |
| Норма | Чёткая геометрия зубьев, отсутствие блеска на рабочих поверхностях | Плавный ход руля без стуков |
| Умеренный износ | Незначительное скругление вершин зубьев, локальный металлический блеск | Лёгкое подклинивание на нейтрали, усиление шумов |
| Критический износ | Деформация профиля, глубокие задиры, "ступеньки" на зубьях | Заклинивание руля, неконтролируемый увод авто, стук в рейке |
- Замерьте зазор между рейкой и направляющей втулкой – превышение 0.1 мм ускоряет износ зубьев.
- Проверьте жёсткость возврата руля из крайних положений: затруднённый откат указывает на деформацию рейки или задиры в зацеплении.
- Исключите влияние других узлов: отсоедините тяги перед проверкой люфта рейки.
Осмотр пыльников на целостность
Пыльники рулевой рейки ВАЗ 2110 защищают шарниры и зубчатую передачу от грязи, воды и абразивных частиц. Их повреждение приводит к ускоренному износу механизма и дорогостоящему ремонту. Проверка состояния должна выполняться регулярно, особенно после езды по бездорожью или при появлении посторонних звуков при повороте руля.
Для осмотра потребуется поднять переднюю часть автомобиля на домкрате или загнать на смотровую яму. Обязательно зафиксируйте авто противооткатными упорами и включите ручной тормоз. Вращайте рулевое колесо влево-вправо для доступа ко всем участкам пыльников.
Ключевые этапы проверки
Выполните следующие действия для диагностики:
- Визуальный осмотр поверхности: ищите трещины, потертости, следы масла или разрывы резины. Особое внимание уделите зонам зажимов.
- Проверка фиксирующих хомутов: убедитесь в их надежном креплении и отсутствии смещений. Ослабление вызывает попадание грязи внутрь.
- Тест на эластичность: аккуратно сожмите резину пальцами – материал не должен крошиться или иметь затвердевшие участки.
- Контроль смазки: наличие потеков масла на внешней стороне пыльника указывает на разрыв и утечку смазки из рейки.
Критичные признаки износа:
- Видимые отверстия или расслоение резины
- Следы смазочного материала на внутренней поверхности пыльника
- Характерный хруст при повороте руля (указывает на попадание абразива)
Важно: обнаружение любых дефектов требует немедленной замены пыльников. Эксплуатация авто с поврежденными защитными чехлами сокращает срок службы рулевой рейки в 3-4 раза.
Замена уплотнительных манжет рейки
Течь рабочей жидкости из рейки возникает при износе уплотнительных манжет на распределительном валу или рейке-поршне. Игнорирование проблемы приводит к падению уровня ГУР, завоздушиванию системы, ухудшению управляемости и полному выходу рулевого механизма из строя. Своевременная замена сальников предотвращает дорогостоящий ремонт всей рейки.
Процедура требует демонтажа рулевого механизма с автомобиля, его последующей разборки и очистки. Ключевыми этапами являются аккуратное снятие старых манжет без повреждения зеркала валов, правильная установка новых уплотнений со смазкой и контроль посадки. Обязательна промывка гидросистемы перед сборкой для удаления абразивных частиц.
Инструменты и материалы
- Ремонтный комплект манжет (для вала/рейки-поршня)
- Динамический ключ со сменными головками
- Специальный съёмник для демонтага подшипников
- Чистая ветошь и промывочная жидкость ГУР
- Пластиковая киянка и монтажная лопатка
- Шприц для нанесения смазки (Litol-24)
Порядок выполнения работ
- Снять защитный пыльник, открутить гайку крепления рулевой тяги
- Выпрессовать вал рейки, извлечь стопорное кольцо и демонтировать старую манжету
- Очистить посадочные канавки от загрязнений, промыть детали
- Смазать новую манжету, установить её фаской внутрь корпуса
- Зафиксировать уплотнение стопорным кольцом, запрессовать вал
- Повторить процедуру для поршневой манжеты (при необходимости)
| Контрольная точка | Критерий качества |
|---|---|
| Посадка манжеты | Равномерное погружение в канавку без перекосов |
| Сборка вала | Плавное вращение без заеданий |
| Герметичность | Отсутствие подтеканий при пробном запуске |
После установки рейки на автомобиль выполните прокачку гидросистемы: проворачивайте руль от упора до упора при работающем двигателе до исчезновения пузырей в бачке ГУР. Важно использовать только рекомендованные производителем жидкости – несовместимые составы разрушают резину уплотнений.
При отсутствии опыта разборки реечных механизмов доверьте работу специалистам. Неправильная установка манжет или нарушение геометрии валов приведёт к повторной течи и ускоренному износу деталей. Качественный ремонт продлевает ресурс рулевой рейки на 50-70 тыс. км пробега.
Регулировка зацепления шестерни
Регулировка зацепления шестерни рулевой рейки устраняет люфт рулевого вала и посторонние стуки. Необходимость процедуры возникает при появлении свободного хода руля, характерных ударах в передней части авто при езде по неровностям или после замены элементов рулевого механизма. Основная задача – обеспечить оптимальный контакт шестерни с зубьями рейки без перетяжки.
Для выполнения работ потребуется доступ к регулировочному узлу рейки, расположенному в моторном отсеке. Обязательно очистите зону регулировки от загрязнений перед началом операций. Контроль качества выполняется проверкой усилия вращения руля и отсутствия заеданий.
Пошаговый процесс регулировки
- Зафиксируйте автомобиль на ровной площадке, затяните ручной тормоз, поднимите капот
- Снимите декоративный кожух рулевой колонки (при наличии)
- Найдите регулировочный узел на корпусе рейки: гайку с контргайкой под ключ на 17 мм
- Ослабьте контргайку на пол-оборота
- Медленно затягивайте регулировочную гайку по часовой стрелке (примерно 5-10° за раз)
- После каждого подтягивания проверяйте вращение руля:
- Руль должен вращаться плавно без закусываний
- Люфт должен отсутствовать при покачивании руля в нейтральном положении
- Зафиксируйте положение регулировочной гайки контргайкой с моментом 18-22 Н·м
| Параметр | Нормальное состояние | Признаки перетяжки |
|---|---|---|
| Усилие вращения | Легкое без рывков | Тугое вращение, заедания |
| Люфт руля | Не более 5° | Полное отсутствие свободного хода |
| Возврат руля | Плавный до нейтрали | Неполный возврат в центр |
Критически важно не допустить чрезмерного затягивания! Перетяжка вызывает ускоренный износ рейки, повышает нагрузку на насос ГУР и может привести к заклиниванию рулевого управления. При сохранении стуков после регулировки требуется диагностика опорных втулок или замена рейки.
После выполнения работ обязательно проведите тест-драйв на разных скоростях. Особое внимание уделите поведению руля при проезде лежачих полицейских и поворотах. Несоответствие усилия вращения норме требует повторной корректировки.
Установка ремкомплекта рулевой рейки ВАЗ 2110 своими руками
Перед началом работ обеспечьте чистоту рабочей зоны и подготовьте необходимые инструменты: набор гаечных ключей, шестигранники, съемник стопорных колец, пассатижи, зубило, молоток, ветошь и промывочную жидкость. Обязательно приобретите качественный ремкомплект, соответствующий модели вашей рейки (обычно включает сальники, втулки, прижимные вкладыши и уплотнительные кольца).
Демонтируйте рулевую рейку с автомобиля, отсоединив рулевые тяги, кардан рулевого вала и крепежные болты к кузову. Тщательно очистите корпус рейки от грязи и старой смазки перед разборкой. Установите агрегат в тиски, защитив корпус мягкими накладками во избежание повреждений.

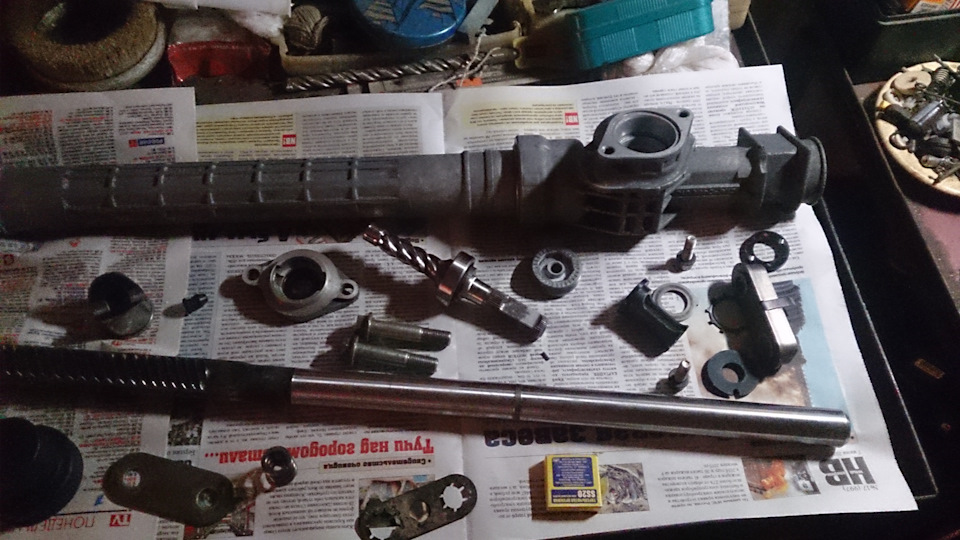

Последовательность замены компонентов
- Снимите пыльники и стопорные кольца с обеих сторон рейки
- Аккуратно выбейте молотком через деревянную проставку вал рейки из корпуса
- Извлеките пластиковую втулку и прижимную сухарь с пружиной
- Выпрессуйте сальники специальным съемником или отверткой (не повредив посадочные места!)
- Очистите все детали корпуса от остатков смазки и металлической стружки
Важно: Новые сальники перед установкой смажьте трансмиссионным маслом. Втулки и сухари ремкомплекта монтируйте строго согласно схеме производителя. При сборке прижимного механизма регулировочную гайку затягивайте постепенно, проверяя отсутствие заеданий вала при вращении.
Рекомендации по сборке:
- Нанесите смазку ШРУС (например, Liqui Moly LM47) на зубья вала и подшипники
- Убедитесь в правильной ориентации сальников (пружинкой внутрь корпуса)
- Проверьте плавность хода вала до установки пыльников
- Новые защитные гофры фиксируйте хомутами без перекосов
| Типичные ошибки | Последствия |
|---|---|
| Перетяжка регулировочной гайки | Тугое вращение руля, ускоренный износ |
| Недостаточная смазка | Скрипы, заедания, перегрев |
| Загрязнение рабочих поверхностей | Течь сальников, люфт вала |
После монтажа рейки на автомобиль выполните регулировку зацепления шестерни с зубчатой рейкой через доступное окно в корпусе. Проверьте отсутствие подтеков масла и уровень жидкости в бачке ГУР. Обязательно сделайте развал-схождение для корректной работы обновленного узла.
Полная замена рулевой рейки ВАЗ 2110
Подготовьте автомобиль: зафиксируйте ручной тормоз, поднимите переднюю часть домкратом, установите на подпорки и снимите передние колеса. Отсоедините рулевые тяги от наконечников, ослабьте гайку карданного вала рулевой колонки в подкапотном пространстве. Открутите болты крепления рейки к подрамнику (2 шт.), после чего аккуратно выведите ее вниз через технологическое отверстие, избегая повреждения трубопроводов ГУР.
Снимите со старой рейки рулевые тяги, магистрали гидроусилителя и крепежные кронштейны. Установите эти элементы на новую рейку, используя новые уплотнительные шайбы для гидролиний. Монтируйте рейку в обратном порядке: пропустите через подрамник, закрепите болтами с моментом затяжки 80-100 Н·м, соедините карданный вал и затяните гайку. Подсоедините гидравлические трубки, рулевые тяги и наконечники.
Ключевые этапы и контроль
- Прокачайте систему ГУР: запустите двигатель, проворачивайте руль от упора до упора 5-7 раз на месте.
- Проверьте герметичность соединений гидросистемы под давлением.
- Отрегулируйте схождение колес на стенде.
- Убедитесь в отсутствии стуков, плавности хода руля и нормальном усилии при повороте.
| Компонент | Момент затяжки (Н·м) |
|---|---|
| Болты крепления рейки | 80-100 |
| Гайка карданного вала | 25-30 |
| Резьбовые соединения ГУР | 15-20 |
| Гайки рулевых наконечников | 30-40 |
- Обязательно замените стопорные шайбы и гроверы.
- Проверьте состояние пыльников тяг при сборке.
- Контролируйте уровень жидкости ГУР после первой поездки.
Прокачка системы гидроусилителя руля
Прокачка системы ГУР обязательна после замены рулевой рейки, шлангов или жидкости для удаления воздушных пробок. Воздух в системе вызывает шум насоса, тяжелое вращение руля и ускоренный износ деталей.
Перед началом работ убедитесь в отсутствии утечек жидкости, проверьте уровень в бачке (должен быть между метками MIN/MAX на холодном двигателе), поднимите передние колеса автомобиля домкратом для разгрузки рулевого механизма.
Пошаговая процедура прокачки
Выполняйте действия строго по порядку:
- Запустите двигатель на 5-10 секунд для первичной циркуляции жидкости, затем заглушите.
- Медленно поворачивайте руль от упора до упора 5-7 раз при заглушенном двигателе. Не задерживайтесь в крайних положениях.
- Долейте жидкость в бачок до уровня MAX, удаляя образовавшуюся пену.
- Повторно запустите двигатель. Проворачивайте руль влево-вправо в пределах 30-45° от центрального положения 2-3 минуты.
- Дайте двигателю поработать на холостых 5 минут без вращения руля для выхода остатков воздуха.
Контроль качества прокачки: Жидкость в бачке должна быть без пузырьков, руль – вращаться плавно без рывков и посторонних звуков. При сохранении проблем повторите цикл.
| Параметр | Норма | Признак неполадки |
|---|---|---|
| Уровень жидкости | Между MIN/MAX | Пена, быстрое падение уровня |
| Цвет жидкости | Прозрачный, красный/зеленый | Мутность, коричневый оттенок |
| Шум насоса | Равномерное гудение | Вой, вибрация при повороте руля |
Особенности замены тяг и наконечников рулевых тяг ВАЗ 2110
Перед началом работ убедитесь в наличии необходимого инструмента: набор рожковых ключей, головки с воротком, съёмник для шаровых шарниров, динамометрический ключ и WD-40 для обработки резьбовых соединений. Обязательно заглушите двигатель, установите автомобиль на ручной тормоз и подложите противооткатные упоры под задние колёса.
Демонтаж начинается с установки передней части авто на подъёмник или домкраты с последующей фиксацией на козлах. После снятия колес открутите гайку крепления наконечника рулевой тяги к поворотному кулаку – для этого потребуется ключ на 22 и удержание пальца поворотного кулака ключом на 19. Используйте съёмник типа «грибок» для отсоединения наконечника от ступицы без повреждения пыльников.
Ключевые этапы замены
Последовательность демонтажа:
- Ослабьте контргайку тяги ключом на 27
- Снимите стопорную шайбу с резьбовой части тяги
- Отсчитайте количество витков при выкручивании старого наконечника
- Очистите резьбу тяги металлической щёткой
При установке новых элементов:
- Накрутите наконечник на тягу строго на запомненное количество витков
- Наденьте новую стопорную шайбу до упора
- Затяните контргайку предварительным моментом 35 Н·м
- Закрепите палец наконечника в поворотном кулаке гайкой с моментом 40 Н·м
Обязательно проверьте целостность пыльников после монтажа. При подключении наконечника к поворотному кулаку не допускайте проворачивания пальца – удерживайте его шестигранник ключом во время затяжки. После замены обеих тяг требуется регулировка развала-схождения в сервисных условиях.
| Элемент | Момент затяжки (Н·м) |
|---|---|
| Гайка пальца наконечника | 40-49 |
| Контргайка тяги | 35-43 |
| Болт крепления скобы рулевой рейки | 19-30 |
Контроль углов установки колес после ремонта
После замены рулевой рейки на ВАЗ 2110 обязателен контроль углов установки колес (сход-развала), так как вмешательство в рулевой механизм напрямую влияет на геометрию подвески. Даже незначительные отклонения от заводских параметров приводят к ускоренному износу резины, ухудшению курсовой устойчивости и увеличению усилия на руле.
Пренебрежение этой процедурой чревато возвратом симптомов неисправности (вибрация, увод автомобиля в сторону, стуки) даже при корректно выполненном ремонте самой рейки. Проверку следует проводить на компьютерном стенде в специализированном сервисе, располагающем точными данными для конкретной модели.
Ключевые этапы и параметры контроля
Обязательные действия после монтажа рейки:
- Проверка давления в шинах (должно соответствовать норме для ВАЗ 2110)
- Контроль состояния подвески (изношенные сайлентблоки, шаровые опоры, ступичные подшипники искажают результаты)
- Регулировка положения рулевой тяги при замене рейки на новую (предварительная настройка длины)
Основные регулируемые параметры:
| Угол развала колес | Отклонение вертикальной плоскости колеса от оси автомобиля. Норма: -0°30' ± 30' |
| Угол схождения колес | Разница расстояний между колесами спереди и сзади по центру диска. Норма: 0°10' ± 10' |
| Поперечный угол наклона оси поворота | Влияет на самовозврат руля. Норма: 1°30' ± 30' |
Последствия некорректных углов:
- Пилообразный износ протектора (при ошибках схождения)
- Повышенный расход топлива и сопротивление качению
- Самопроизвольный увод автомобиля с траектории
- Вибрация руля на определенных скоростях
Критерии выбора новой рулевой рейки
При выборе новой рулевой рейки для ВАЗ 2110 первостепенное значение имеет соответствие конструкции оригинальным параметрам автомобиля. Убедитесь, что деталь предназначена именно для модели 2110 с учетом года выпуска и типа двигателя, так как модификации могут иметь отличия в креплениях или передаточном отношении.
Качество изготовления – критически важный фактор, напрямую влияющий на срок службы. Обращайте внимание на состояние защитных пыльников, материал зубчатой рейки (предпочтительна закаленная сталь) и корпуса. Несоответствие допусков или использование мягких сплавов приводит к ускоренному износу и появлению стуков.
Ключевые аспекты при подборе
- Тип усилителя: механические рейки не взаимозаменяемы с гидравлическими (ГУР). Для версий с усилителем требуется специфическая конструкция с поршневым узлом и штуцерами.
- Производитель:
- ОЕМ-поставщики (TRW, ZF) – оптимальная надежность, но высокая цена
- Проверенные аналоги (BelMag, LYNXauto) – баланс стоимости и ресурса
- Бюджетные марки – риск преждевременного выхода из строя
- Комплектация: наличие тяг, наконечников и крепежа в наборе. Отсутствие тяг требует их отдельной покупки и проверки совместимости.
Проверка перед установкой: вручную оцените ход вала на предмет заклиниваний, осмотрите сальники на отсутствие дефектов. Любой люфт или неровное перемещение – признаки брака.
| Параметр | Значение для ВАЗ 2110 |
| Количество зубьев рейки | 3 (механическая), 4 (ГУР) |
| Ход рейки | 72±0.5 мм (ГУР) |
| Рабочее давление ГУР | 70-80 бар |
Избегайте контрафакта: проверяйте наличие заводской упаковки, голограмм и маркировок бренда. Требуйте сертификаты соответствия у продавца для подтверждения происхождения детали.
Отличия оригинальных и неоригинальных запчастей
Оригинальные рулевые рейки для ВАЗ 2110 производятся на сертифицированных предприятиях, входящих в цепочку поставок АвтоВАЗа. Они проходят многоступенчатый контроль качества и соответствуют заводским техническим регламентам по геометрии, материалам и допускам сборки.
Неоригинальные аналоги изготавливаются сторонними компаниями без прямых контрактов с производителем. Их характеристики могут варьироваться в зависимости от ценового сегмента: от приемлемого качества до откровенно контрафактной продукции с критичными отклонениями в параметрах.
| Критерий | Оригинальные запчасти | Неоригинальные аналоги |
|---|---|---|
| Материалы | Спецстали с нормированной твердостью, сертифицированные уплотнения | Часто удешевленные сплавы, резина неизвестного происхождения |
| Точность изготовления | Зубчатая пара с минимальным люфтом (±0.02 мм) | Риск несоосности валов, отклонения в шаге зубьев |
| Ресурс | 120-150 тыс. км при корректной эксплуатации | Резко снижен (30-70 тыс. км), особенно у дешевых вариантов |
| Безопасность | Полное соответствие нагрузкам автомобиля | Возможность деформации корпуса при ударах |
Критические риски при установке неоригиналов:
- Ускоренный износ сопрягаемых деталей рулевого механизма
- Появление стуков и люфта руля уже через 5-10 тыс. км
- Неравномерное усилие при поворотах из-за перекоса рейки
- Течи гидравлики через некачественные сальники
Обслуживание ГУР: периодичность и нюансы
Регулярное обслуживание гидроусилителя руля (ГУР) напрямую влияет на долговечность рулевой рейки ВАЗ 2110. Пренебрежение процедурами приводит к ускоренному износу деталей, течи сальников и повышению усилия на руле. Базовый контроль включает проверку уровня жидкости, состояния ремня и герметичности контуров.
Жидкость ATF Dexron II или Pentosin CHF 11S требует замены каждые 60 000 км или 2 года. При активной эксплуатации в жару или с высокой нагрузкой интервал сокращают до 40 000 км. Использование неподходящих составов вызывает вспенивание, коррозию и закоксовывание каналов рейки.
Критичные этапы обслуживания
| Процедура | Периодичность | Контрольные параметры |
|---|---|---|
| Проверка уровня жидкости | Каждые 5 000 км / ежемесячно | Метка между MIN/MAX на холодном двигателе |
| Диагностика приводного ремня | Каждые 10 000 км | Прогиб 10-12 мм при усилии 10 кгс, отсутствие трещин |
| Замена рабочей жидкости | 60 000 км / 2 года | Полный слив через обратную магистраль, прокачка системы |
Нюансы замены жидкости:
- Прокачку выполняют на заглушенном двигателе: 5-6 полных оборотов руля от упора до упора
- После запуска мотора повторяют цикл 3-4 раза для удаления воздушных пробок
- Контроль герметичности соединений шлангов у рейки обязателен – утечки вызывают подсос воздуха
- Не допускается смешивание разных типов жидкостей – химическая несовместимость разрушает уплотнения
- Характерный гул насоса при повороте руля сигнализирует о низком уровне жидкости или износе подшипника
- Тугой ход рулевого вала после замены жидкости указывает на неполную прокачку системы
Использование правильной рабочей жидкости
Применение неподходящей жидкости в гидроусилителе руля ВАЗ 2110 вызывает ускоренный износ деталей рейки и насоса. Смешивание составов разной вязкости или химической основы провоцирует вспенивание, потерю смазывающих свойств и коррозию металлических поверхностей.
Производитель строго регламентирует использование жидкости типа Pentosin Hydraulic Fluid CHF 11S (VAG G 004 000 M2) или её российских аналогов класса PSF. Пренебрежение этим требованием ведёт к заклиниванию золотникового механизма, разгерметизации сальников и полному выходу узла из строя.
Критические последствия применения неправильной жидкости
- Разбухание уплотнений - резиновые манжеты деформируются при контакте с минеральными маслами, теряя герметичность
- Ускоренная коррозия - агрессивные компоненты в составе несовместимых жидкостей разъедают алюминиевые детали рейки
- Повышенный износ - недостаточная смазка валов и шестерён увеличивает трение, приводя к задирам
| Тип жидкости | Рекомендуемая | Запрещённая |
|---|---|---|
| Маркировка | CHF 11S (зелёная) | ATF Dexron (красная) |
| Вязкость при -40°C | 1800 мПа·с | >5000 мПа·с |
| Реакция на резину | Нейтральная | Разрушение |
Важно: Доливка жидкости иного класса требует полной промывки системы специальным очистителем. При замене рейки обязательна трёхкратная прокачка гидравлики с промежуточным проворачиванием руля до упора для удаления воздушных пробок.
Защита пыльников рулевой рейки ВАЗ 2110 от повреждений
Целостность пыльников напрямую влияет на ресурс рулевой рейки, так как они предотвращают попадание грязи, песка и влаги в механизм. Повреждённые пыльники приводят к ускоренному износу зубчатой пары, коррозии вала и выходу рейки из строя, что требует дорогостоящего ремонта.
Основными угрозами для пыльников являются механические воздействия (камни, бордюры), агрессивная дорожная химия, перепады температур и естественное старение резины. Особенно уязвимы места крепления хомутами и участки контакта с элементами подвески при повороте колёс.
Меры предотвращения повреждений
- Регулярная визуальная проверка (каждые 5 000 км): осмотр на трещины, порезы, следы масла и надёжность хомутов
- Очистка от реагентов: промывка пыльников водой без сильного напора после поездок зимой
- Обработка резины: нанесение силиконовой смазки 2 раза в год для сохранения эластичности
- Аккуратное вождение: избегание ударов о препятствия и езды по глубоким колеям
- Контроль состояния подвески: изношенные сайлентблоки или ступичные подшипники увеличивают вибрационную нагрузку
Профилактика коррозии штока рейки
Коррозия штока рулевой рейки ВАЗ 2110 – критичная проблема, приводящая к утечкам гидравлической жидкости, ускоренному износу сальников и нарушению герметичности системы гидроусилителя руля. Основная причина – разрушение защитного хромового покрытия штока из-за воздействия грязи, реагентов и влаги. Без защиты металл быстро ржавеет, образуя задиры на поверхности.
Эффективная профилактика требует регулярного выполнения комплекса мер, направленных на сохранение целостности покрытия штока и предотвращение контакта металла с агрессивными веществами. Игнорирование этих действий неизбежно ведет к дорогостоящему ремонту или замене всей рулевой рейки.
Ключевые меры профилактики
Для минимизации риска коррозии штока рулевой рейки ВАЗ 2110 необходимо:
- Систематическая очистка защитного кожуха (пыльника): Удаляйте грязь, песок и солевые отложения с внешней поверхности гофры пыльника при каждой мойке автомобиля, особенно в зимний период. Контролируйте целостность самих пыльников – они являются главным барьером.
- Проверка герметичности пыльников: Ежемесячно осматривайте резиновые гофры на предмет трещин, разрывов или неплотного прилегания к корпусу рейки и штоку. Даже мелкие повреждения немедленно устраняйте заменой пыльника.
- Обработка штока защитными составами: При плановом обслуживании (например, замене пыльников или сальников) тщательно очищайте оголенную часть штока от старой смазки и загрязнений. Наносите тонкий слой специальной консистентной смазки для ШРУС или долговременной графитовой смазки на поверхность штока перед установкой нового пыльника. Смазка вытесняет влагу и создает защитную пленку.
- Контроль состояния сальников: Появление течи масла ГУР из рейки – признак износа сальника штока. Утечка жидкости не только снижает уровень в бачке, но и смывает защитную смазку, оголяя металл. Течь требует немедленного ремонта.
- Защита от механических повреждений: Избегайте ударов штока о препятствия (бордюры, камни). Повреждение хромированного слоя – очаг будущей коррозии.
Важные моменты при обслуживании:
| Действие | Рекомендуемый материал | Частота/Примечание |
| Очистка штока | Уайт-спирит, ветошь | Только при снятом пыльнике |
| Смазка штока | Смазка для ШРУС (LIQUI MOLY, Molykote), графитовая смазка | При каждой замене пыльника |
| Замена пыльников | Новый оригинальный или качественный аналог | При повреждениях или каждые 2-3 года |
Соблюдение этих правил существенно продлевает ресурс штока и всей рулевой рейки, предотвращая попадание абразива и влаги на уязвимую поверхность. Помните: целый и чистый пыльник, заполненный свежей смазкой – главное условие защиты от коррозии.
Минимизация нагрузок при парковке
При парковке автомобиля ВАЗ 2110 избегайте выворачивания руля до упора при неподвижных колёсах. Такие действия создают экстремальное давление на рейку и шестерню рулевого механизма, ускоряя износ зубчатой пары и сальников.
Всегда завершайте маневр парковки с выровненными передними колесами. Длительное стоянка с вывернутыми колёсами приводит к статической деформации резиновых уплотнителей рулевой рейки и провоцирует подтёки рабочей жидкости.
Правила снижения износа рулевой рейки:
- Паркуйтесь с прямыми колёсами – после завершения маневра возвращайте руль в нейтральное положение
- Не упирайтесь в бордюр – при касании препятствия колесом возникает ударная нагрузка на тяги
- Избегайте парковки с вывернутым рулём – особенно на наклонных поверхностях
| Неправильно | Правильно |
| Руль до упора при остановке | Колеса прямо перед выключением двигателя |
| Удар колесом о препятствие | Остановка за 10-15 см до бордюра |
| Длительная стоянка на уклоне с вывернутыми колёсами | Использование стояночного тормоза на ровной площадке |
Регулярная проверка состояния подрамника
Подрамник служит основным силовым элементом для крепления рулевой рейки, двигателя и передней подвески. Его целостность напрямую влияет на точность работы рулевого управления и безопасность движения.
Деформации или повреждения подрамника нарушают геометрию установки рулевого механизма, приводя к ускоренному износу рейки, неправильному контакту зубьев шестерни с рейкой, возникновению люфтов и посторонних шумов. Регулярный осмотр позволяет своевременно выявить проблемы.
Ключевые точки для проверки
Основные зоны контроля:
- Точки крепления рулевой рейки: осмотр на предмет трещин металла, коррозии и деформации монтажных площадок.
- Лонжероны и поперечина: поиск вмятин, искривлений после ударов, следов глубокой коррозии.
- Резьбовые отверстия: проверка целостности резьбы болтов крепления рейки и подвески.
- Защитное покрытие: оценка состояния антикора, особенно в скрытых полостях и сварных швах.
Порядок действий:
- Очистите подрамник от грязи и масляных пятен.
- Визуально исследуйте сварные швы и ответственные узлы на наличие трещин (используйте лупу при необходимости).
- Проверьте затяжку всех болтовых соединений динамометрическим ключом согласно спецификации ВАЗ 2110.
- Обратите внимание на следы контакта с дорожными препятствиями (царапины, вмятины на нижней части).
Рекомендуемая периодичность: Каждые 15 000–20 000 км пробега или после сильных ударов (наезд на глубокую выбоину, бордюр). При эксплуатации в условиях агрессивных сред (реагенты, высокая влажность) проверки учащаются.
| Признак неисправности | Возможное влияние на рулевую рейку |
|---|---|
| Коррозия монтажных площадок | Нарушение соосности рейки и кардана, вибрации |
| Трещины в зонах креплений | Разрушение крепежа, полный отказ рулевого управления |
| Деформация поперечины | Перекос рейки, заедание вала, утечка жидкости ГУР |
| Ослабление болтов | Люфт рейки, стук, повышенная нагрузка на шестерню |
Игнорирование состояния подрамника ведет к каскадному выходу из строя рулевой рейки, шаровых опор, стоек стабилизатора и существенно повышает риск аварии. Любые дефекты требуют незамедлительного ремонта или замены узла.
Список источников
Руководство по ремонту ВАЗ-2110, ВАЗ-2111, ВАЗ-2112. Издательство "За рулём".
Техническая документация АвтоВАЗа: каталоги деталей и схемы рулевого механизма.
Электронные ресурсы
- Специализированные автомобильные форумы: Drive2.ru (раздел Lada 2110), ВАЗ 2110 Клуб
- База знаний технических порталов: AutoDNA, Автотематика
- Видео-анализ неисправностей на каналах автоэкспертов YouTube
- Статьи из журналов "За рулём" и "Авторевю" по диагностике рулевых реек
