Неисправности сигнала ВАЗ 2110 - причины и ремонт

Статья обновлена: 18.08.2025

Неисправность звукового сигнала на ВАЗ 2110 – распространённая проблема, создающая дискомфорт в повседневной эксплуатации автомобиля и нарушающая требования ПДД.

Отказ этого элемента может быть вызван целым рядом причин: от перегоревшего предохранителя до коррозии контактов или поломки самого гудка.

В статье подробно разберём типовые неполадки, их симптомы и эффективные методы ремонта для самостоятельного восстановления работоспособности сигнала.

Диагностика неисправностей реле звукового сигнала

Реле звукового сигнала на ВАЗ 2110 расположено в монтажном блоке под капотом и отвечает за замыкание цепи питания при нажатии кнопки на руле. Отказ этого элемента – частая причина молчания клаксона.

Диагностику начинают с проверки работоспособности самого реле. Для этого извлеките реле сигнала (обычно обозначено K6 или K7) и установите на его место заведомо исправное реле аналогичной маркировки (например, от поворотников или дворников).

Пошаговая проверка цепи реле

1. Контроль питания: При включенном зажигании проверьте наличие 12В на контакте 85 реле (провод чёрно-жёлтого цвета). Отсутствие напряжения указывает на обрыв цепи от предохранителя F1.
2. Проверка управления: Нажмите кнопку сигнала и замерьте напряжение на контакте 86 реле (провод чёрно-синего цвета). Отсутствие 12В при нажатии свидетельствует о неисправности кнопки, подрулевого шлейфа или обрыве провода.
3. Тест массы: Убедитесь в надёжности контакта на клемме 86a (провод чёрного цвета) – он должен иметь соединение с кузовом. Окисление или плохой контакт нарушают работу.
4. Проверка выходного сигнала: При срабатывании реле на контакте 87 (провод красного цвета) должно появляться 12В. Отсутствие напряжения подтверждает поломку реле даже при исправной цепи управления.

Контакт реле	Цвет провода	Назначение	Норма
85	Чёрно-жёлтый	Питание катушки	12В при включённом зажигании
86	Чёрно-синий	Управление с кнопки	12В при нажатии кнопки
86a	Чёрный	Масса	Надёжное заземление
87	Красный	Выход на сигнал	12В при сработавшем реле

Важно: При замене реле используйте изделие с маркировкой 90.3747 или 90.3747-10 – оно совместимо с цепью ВАЗ 2110. Неправильный номинал вызовет повторную неисправность.

Проверка целостности проводки на участке от реле до сигналов

Начните с визуального осмотра проводов от реле звукового сигнала (обычно расположено в монтажном блоке под капотом) до самих сигналов. Ищите явные повреждения: перетёртую изоляцию, обрывы жил, следы окисления или коррозии на контактах, оплавленные участки. Особое внимание уделите местам перегибов возле радиатора и точек крепления к кузову.

Отсоедините фишки питания от обоих сигналов и реле. Зачистите клеммы от грязи и окислов мелкой наждачной бумагой или специальным очистителем электронных контактов. Проверьте плотность прилегания разъёмов – слабый контакт часто вызывает неисправность.

Проверка мультиметром

Для точной диагностики выполните следующие шаги:

1. Переведите мультиметр в режим прозвонки цепи или измерения сопротивления (Ω).
2. Одним щупом коснитесь контакта "87" на колодке реле (выход на сигналы).
3. Вторым щупом поочерёдно проверьте:
   • Центральный контакт разъёма правого сигнала – должно быть близкое к 0 Ом сопротивление
   • Центральный контакт разъёма левого сигнала – аналогично, ≈0 Ом
4. Если на одном из проводов мультиметр показывает "обрыв" (∞) или высокое сопротивление (>2 Ом) – провод повреждён.

Проверка "массы":

1	Переведите мультиметр в режим проверки диодов/прозвонки
2	Одним щупом прижмите к клемме "массы" (боковой штырь в разъёме сигнала)
3	Вторым щупом коснитесь неокрашенной металлической части кузова
4	Звуковой сигнал мультиметра подтвердит исправность "земли"

При обнаружении обрыва замените повреждённый провод целиком или выполните ремонт с использованием термоусадки и пайки. Никогда не применяйте "скрутки" – они ненадёжны в подкапотном пространстве.

Окисление или повреждение клемм на звуковом сигнале

Клеммы звукового сигнала подвержены коррозии из-за воздействия влаги, реагентов и температурных перепадов. Окислы образуют непроводящий слой, препятствующий прохождению тока, что приводит к полному отказу клаксона или нестабильной работе. Механические повреждения проводов (перетирание, обрыв) вблизи разъёма также нарушают контакт.

Проблема часто проявляется после зимы или в условиях высокой влажности. Характерный признак – кратковременное восстановление работы сигнала после нажатия на корпус реле или движения разъёма. Для диагностики требуется визуальный осмотр соединений на клаксоне, расположенном за радиаторной решёткой.

Способы устранения

1. Очистка контактов:
   • Отсоедините клеммы от звукового сигнала.
   • Зачистите контакты мелкой наждачкой (шкуркой) или ножом.
   • Обработайте токопроводящей смазкой или графитовой смазкой.
2. Замена/ремонт проводов:
   • Обрежьте повреждённый участок кабеля, если длина позволяет.
   • Зачистите изоляцию на 5-7 мм, установите новые клеммные наконечники.
   • При сильном повреждении проложите новый провод от реле до клаксона.
3. Герметизация:
   • Нанесите технический вазелин или смазку Литол-24 на соединения.
   • Используйте термоусадку для изоляции контактов.

После восстановления контакта проверьте работу сигнала. Если проблема сохраняется, диагностируйте реле, предохранитель F7 (15А) в монтажном блоке или сам клаксон. Для предотвращения рецидивов обрабатывайте клеммы смазкой при сезонном ТО.

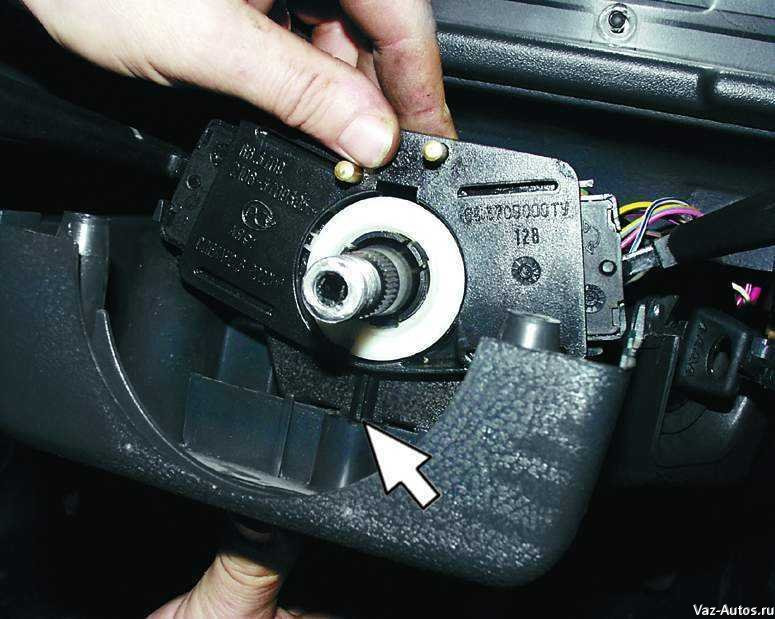

Контактные проблемы в подрулевом переключателе

Подрулевой переключатель (комбинация) отвечает за активацию поворотников и других функций. Внутри него находится сложная система подвижных контактов и токопроводящих дорожек, которые со временем подвержены износу и воздействию внешних факторов.

Проблемы с контактами внутри переключателя – одна из самых частых причин неработающих поворотников на ВАЗ 2110. Проявляется это как полным отсутствием сигнала при нажатии рычага в одну или обе стороны, так и нестабильной работой (сигнал срабатывает через раз, мигает прерывисто или слишком быстро).

Основные причины контактных проблем

• Окисление контактных групп: Влага и перепады температур приводят к образованию окисной пленки на поверхностях контактов и токопроводящих дорожек. Этот слой обладает высоким сопротивлением, прерывая или ослабляя электрический сигнал.
• Износ и деформация контактных пластин/лепестков: Постоянное механическое воздействие при переключении приводит к истиранию контактных поверхностей, потере упругости пружинящих элементов (лепестков) или их поломке. Контакты перестают надежно замыкаться.
• Люфт и разбалтывание узла: Ослабление крепежных элементов или износ пластиковых направляющих внутри корпуса переключателя приводит к неправильному позиционированию подвижных контактов относительно стационарных дорожек.
• Загрязнение: Попадание пыли, грязи, остатков смазки или продуктов износа пластика внутрь корпуса переключателя нарушает контакт и мешает свободному перемещению элементов.

Способы устранения

• Демонтаж и разборка переключателя: Аккуратно снимите комбинацию с рулевой колонки (обычно крепится винтами под пластиковыми заглушками или защелками) и разберите ее корпус.
• Тщательная очистка контактов: Используйте ватную палочку или мягкую кисть, смоченную в очистителе контактов (спецсредство) или чистом медицинском спирте. Удалите все следы окисления, нагара и загрязнений с контактных групп и дорожек. Избегайте абразивов!
• Восстановление упругости/замена контактных пластин: Аккуратно подогните ослабленные контактные лепестки для восстановления их пружинящих свойств и надежного прижима. При сильной деформации или поломке – замените контактную группу целиком.
• Устранение люфта: Проверьте крепления корпуса и внутренних элементов. При необходимости подтяните винты или замените изношенные пластиковые втулки/направляющие.
• Смазка подвижных частей: После очистки нанесите тонкий слой специальной пластичной смазки для контактов (например, Molykote EM-30L) или силиконовой смазки на пластиковые направляющие и точки трения. Избегайте попадания смазки на сами контактные поверхности!
• Проверка и сборка: Убедитесь, что все элементы двигаются свободно, контакты замыкаются надежно. Соберите переключатель в обратном порядке и установите на место.

Причина	Способ устранения
Окисление контактов	Очистка спиртом/очистителем контактов
Износ/деформация лепестков	Подгибка или замена контактной группы
Люфт узла	Подтяжка крепежа, замена изношенных деталей
Загрязнение	Полная очистка внутренностей переключателя

Механическое повреждение кнопки сигнала на руле

Физический износ или поломка кнопки сигнала – частая причина неисправности. Конструкция подвергается постоянным механическим нагрузкам при эксплуатации, что приводит к деформации пластиковых элементов, истиранию контактов или нарушению целостности пайки.

К характерным признакам относится залипание клавиши, необходимость сильного нажатия для срабатывания или полное отсутствие реакции на воздействие. Повреждения часто возникают из-за агрессивного использования, попадания влаги/химических средств в зазор между кнопкой и рулевым кожухом, либо естественного старения материалов.

Диагностика и устранение

Для проверки и ремонта выполните следующие действия:

1. Снятие подушки руля:
   • Отключите АКБ и подождите 10 минут
   • Открутите два крепежных болта на тыльной стороне руля
   • Аккуратно отсоедините подушку вместе с кнопкой сигнала
2. Визуальный осмотр:
   • Проверьте целостность пластикового корпуса кнопки
   • Убедитесь в отсутствии трещин на контактной группе
   • Исследуйте состояние токопроводящих дорожек
3. Способы ремонта:

   Тип повреждения	Решение
   Загрязнение контактов	Очистка спиртом и ватной палочкой
   Треснувший корпус	Замена кнопки целиком
   Обрыв проводов	Пайка с соблюдением цветовой маркировки
   Прогнутая мембрана	Установка резинового проставки

При замене кнопки используйте оригинальные запчасти (артикул 21100-3504030) или качественные аналоги. После сборки проверьте работу сигнала до установки подушки руля, замкнув контакты на разъеме – характерный щелчок реле подтвердит исправность цепи.

Загрязнение или окисление контактных элементов в "чернильнице"

Проблема срабатывания звукового сигнала на ВАЗ 2110 часто возникает из-за нарушения контакта в разъеме подрулевого переключателя ("чернильнице"). Этот узел подвержен воздействию влаги, пыли и естественному окислению металлических поверхностей со временем.

Неплотное прилегание контактной группы или образование слоя окислов нарушает прохождение управляющего сигнала от кнопки на реле и далее на сам гудок. Проблема может проявляться как полным отсутствием звука, так и его периодическим пропаданием.

Причины и устранение неисправности

Основные факторы, приводящие к нарушению контакта:

• Скопление грязи: Пыль, ворс и мелкий мусор попадают в корпус переключателя через технологические зазоры.
• Окисление контактов: Воздействие влаги (особенно при запотевании стекол или протечках) вызывает коррозию металлических поверхностей.
• Ослабление контактных пластин: Потеря упругости или деформация лепестков в разъеме.

Последовательность устранения:

1. Снимите пластиковую накладку рулевой колонки для доступа к переключателю.
2. Отсоедините электрический разъем "чернильницы".
3. Визуально осмотрите контакты на предмет:
   • Наличие зеленоватого или белого налета (окислы)
   • Темных пятен (нагар)
   • Механических повреждений
4. Очистите контакты:
   • Мягкой кистью или сжатым воздухом удалите сухую грязь.
   • Обработайте металлические поверхности специальным очистителем электроконтактов (WD-40, Kontakt U).
   • Аккуратно зачистите стойкие окислы мелкой наждачной бумагой (зерно 600+).
5. Проверьте плотность прилегания контактных пластин в разъеме, при необходимости подогните их тонкой отверткой.
6. Соберите узел в обратной последовательности и проверьте работу сигнала.

Профилактическая мера	Эффект
Регулярная обработка контактов аэрозолем-защитой	Предотвращает окисление, вытесняет влагу
Контроль герметичности уплотнителей рулевой колонки	Снижает попадание влаги и пыли

Всесторонняя проверка массы кузова возле сигналов

Плохой контакт массы кузова в зоне установки звуковых сигналов – частая причина их отказа на ВАЗ 2110. Коррозия, ослабление крепежа или загрязнение точек заземления нарушают цепь питания, препятствуя нормальной работе клаксонов. Поиск и устранение проблем с массой – обязательный этап диагностики.

Сигналы на "десятке" используют кузов автомобиля в качестве минусового проводника ("массы"). Недостаточный контакт между металлической частью сигнала и кузовом через крепежные болты или отдельный провод массы приводит к отсутствию цепи. Особенно критично это проявляется в зонах, подверженных воздействию влаги и реагентов.

Методика проверки и восстановления контакта массы

Выполните последовательную диагностику точек заземления:

1. Визуальный осмотр: Проверьте состояние кронштейнов крепления сигналов и прилегающих участков кузова на наличие:
   • Слоя ржавчины под крепежом
   • Трещин или отслоения лакокрасочного покрытия
   • Загрязнений (грязь, масло, окислы)
2. Проверка мультиметром:
   1. Включите режим измерения сопротивления (Ω)
   2. Одним щупом коснитесь отрицательной клеммы АКБ
   3. Вторым щупом прижмите к болту крепления сигнала или неокрашенному участку его кронштейна
   4. Показания выше 0.5 Ом указывают на плохой контакт

Технология восстановления массы:

Действие	Инструмент/Материал	Ключевые операции
Очистка контактов	Щетка по металлу, наждачная бумага (Р80-Р120), WD-40	Зачистить площадку на кузове и крепеж до чистого металла. Удалить ржавчину и грязь.
Защита поверхности	Антикоррозийная смазка (Литол, графитовая)	Нанести тонкий слой смазки на контактные площадки после сборки.
Дублирование массы	Медный провод 2.5-4 мм², клеммы, термоусадка	Прикрутить дополнительный провод от болта сигнала к кузову (на зачищенную зону).

Важно: После ремонта повторно проверьте сопротивление массы мультиметром. Убедитесь, что сигналы надежно зафиксированы, а все соединения защищены от попадания воды. При установке дополнительного провода избегайте его натяжения и контакта с подвижными деталями.

Тестирование работоспособности самих звуковых сигналов

После проверки предохранителей и реле переходим к диагностике непосредственно звуковых устройств. Сигналы на ВАЗ 2110 обычно расположены за передним бампером или радиатором. Для точного тестирования потребуется снять разъём питания с одного из них.

Подготовьте два провода длиной около 1 метра. Снимите изоляцию с концов каждого. Один провод подключите к плюсовой клемме аккумулятора, а второй – к минусовой. Важно действовать аккуратно, избегая короткого замыкания.

Прямая подача напряжения на сигнал

Порядок действий:

1. Отсоедините штатный разъём от сигнала
2. Подключите свободный конец плюсового провода к клемме сигнала (обычно обозначена «+»)
3. Коснитесь минусовым проводом корпуса сигнала или второй клеммы

Оценка результатов:

• Громкий звук – устройство исправно
• Тихий/хриплый звук – загрязнение контактов или износ мембраны
• Полное молчание – неисправность звукового элемента

Реакция сигнала	Диагноз	Решение
Нормальный звук	Исправен	Проверить проводку к кнопке руля
Слабый звук	Загрязнение/окисление	Почистить контакты, проверить крепление
Отсутствие звука	Внутренняя поломка	Замена сигнала

Важно: Тестируйте оба сигнала (высокий и низкий тона) отдельно. Если один работает, а второй нет – неисправность подтверждается. При замене устанавливайте устройства с аналогичными характеристиками по току и сопротивлению.

Диагностика цепей питания через колодку монтажного блока

Отсутствие питания на цепи звукового сигнала часто вызвано проблемами в колодке монтажного блока (МБ), где сосредоточены предохранители и реле. Коррозия контактов, нарушение пайки или ослабление фиксации разъёма приводят к потере напряжения на клеммах Х2 (колодка питания сигнала).

Для диагностики потребуется мультиметр в режиме вольтметра и прозвонки. Перед началом работ снимите клемму «–» с АКБ, найдите МБ (за панелью приборов со стороны водителя) и идентифицируйте реле К3 (сигнал) и предохранитель F7 (15А) в схеме.

Порядок проверки

1. Визуальный осмотр:
   • Проверьте целостность предохранителя F7, отсутствие оплавлений на корпусе МБ.
   • Осмотрите колодку Х2 (серый разъём) на предмет окисления, загрязнений или деформации штырей.
2. Тест напряжения:
   • Подключите АКБ, включите зажигание.
   • Измерьте напряжение на контакте Х2/4 (постоянное питание +12В) и Х2/1 (управление от реле) относительно массы.
   • Отсутствие +12В на Х2/4 указывает на обрыв цепи от АКБ или коррозию в колодке.
3. Прозвонка цепи управления:
   • Снимите реле К3, подайте +12В на контакт 85 гнезда МБ (масса на 86).
   • При срабатывании реле между контактами 30 и 87 должно появиться напряжение – если нет, замените реле.

Типовые неисправности и решения:

Признак	Причина	Устранение
Нет +12В на Х2/4	Обгорание дорожки платы МБ	Восстановить перемычкой или заменить МБ
Колебания напряжения	Окисление контактов Х2	Очистить штыри и гнёзда контакта
Реле не срабатывает	Обрыв в цепи управления (контакт 86)	Прозвонить провод до кнопки сигнала

После ремонта колодки защитите контакты токопроводящей смазкой. При замене МБ используйте оригинальные компоненты – нештатная распиновка вызовет новые неполадки.

Поиск возможных замыканий на массу в проводке

Замыкание проводки на массу – частая причина неисправности звукового сигнала, когда питание "утекает" через корпус автомобиля. Это приводит к постоянному срабатыванию реле сигнала (если оно установлено в цепи) или полному отсутствию питания на самих сигналах. Проверку необходимо начинать после исключения проблем с предохранителем, реле и кнопкой на руле.

Поиск требует методичности, так как замыкание может находиться в любом участке цепи: от колодки реле/предохранителя до самих сигналов. Особое внимание уделите участкам проводки, проходящим через резиновые гофры (например, между кузовом и дверью), местам с острыми кромками и зонам, подверженным воздействию влаги и грязи.

Алгоритм поиска и устранения замыкания на массу

Необходимый инструмент: мультиметр (в режиме измерения сопротивления или "прозвонки"), контрольная лампа 12В, схема электропроводки ВАЗ 2110.

1. Отключите питание: Снимите клемму "минус" с аккумуляторной батареи.
2. Отсоедините сигналы: Отключите разъемы от обоих звуковых сигналов.
3. Отсоедините реле и кнопку: Снимите реле сигнала (если есть) и отсоедините разъем кнопки сигнала на рулевой колонке.
4. Проверка цепи питания на массу:
   • Переведите мультиметр в режим измерения сопротивления (Ом) или "прозвонки".
   • Один щуп подключите к проводу питания цепи сигналов (обычно это провод, идущий от реле/предохранителя к сигналам, часто желтого цвета).
   • Второй щуп надежно прижмите к чистому металлу кузова (массе).
   • Норма: Сопротивление должно быть бесконечно большим (OL или 1 на экране), звуковой сигнал "прозвонки" отсутствует. Если прибор показывает какое-либо низкое сопротивление (близкое к 0 Ом) или пищит – в цепи питания есть замыкание на массу.
5. Локализация участка замыкания:
   • Если замыкание обнаружено, последовательно отсоединяйте разъемы в проверяемой цепи (колодку реле, разъем кнопки, промежуточные соединения, если доступны).
   • После отсоединения каждого элемента снова проверяйте цепь питания на массу мультиметром.
   • В момент, когда показания прибора придут в норму (бесконечное сопротивление), отсоединенный элемент или участок проводки между последними проверенными точками и содержит замыкание.
6. Визуальный осмотр и ремонт:
   • Тщательно осмотрите найденный неисправный участок проводки. Ищите перетертую изоляцию, оплавленные провода, следы окисления или воды в разъемах, повреждения гофрозащиты.
   • Обнаруженный поврежденный провод замените целиком или аккуратно заизолируйте место пробоя качественной термоусадкой или изолентой, предварительно зачистив контакты. При наличии коррозии в разъеме – очистите контакты и обработайте защитным спреем.
   • Проверьте надежность крепления жгута и отсутствие контакта с острыми кромками кузова.
7. Проверка после ремонта: Повторно проверьте сопротивление цепи питания на массу на всем протяжении. Убедитесь, что замыкание устранено. Только после этого подключайте АКБ и проверяйте работу сигнала.

Важно: Замыкание может возникать только под нагрузкой (например, при нажатии кнопки). Если мультиметр не показал проблему, используйте контрольную лампу: подключите один ее провод к "+" АКБ, а другим коснитесь провода питания цепи сигналов. Если лампа загорится – замыкание на массу присутствует (цепь замкнута через массу даже без подачи команды от кнопки).

Проверка напряжения на клеммах реле мультиметром

Подготовьте мультиметр, переключив его в режим измерения постоянного напряжения (DCV) с диапазоном до 20 В. Снимите проверяемое реле сигнала с блока предохранителей и реле, чтобы получить доступ к его посадочному гнезду. Включите зажигание автомобиля (двигатель запускать не требуется), так как система сигнализации питается при включенном зажигании.

Найдите схему расположения контактов (обычно нанесена на корпусе реле или крышке блока предохранителей). Определите назначение контактов в гнезде: управляющая цепь (катушка реле) и силовая цепь (контакты реле). Ключевые контакты для проверки питания:

Проверка питания управляющей цепи (катушки реле)

Минусовой щуп мультиметра подключите к надежному "массе" кузова (например, болту крепления блока предохранителей или минусовой клемме АКБ). Плюсовым щупом последовательно коснитесь контактов в гнезде, соответствующих управляющим выводам катушки реле (часто это контакты 85 и 86):

• Один из контактов (85 или 86) должен показывать напряжение бортовой сети (~12-14В). Это приходит "+" от выключателя зажигания через предохранитель.
• Второй контакт (86 или 85) должен показывать "0В" (это "масса", которая подается с кнопки сигнала на руле при ее нажатии, замыкая цепь).

Если на обоих контактах 85 и 86 нет "+12В", проверьте предохранитель цепи сигнала (F7, 15А) и целостность провода от предохранителя до гнезда реле. Если на одном контакте есть "+12В", но на втором нет "0В" при нажатии кнопки, неисправна кнопка сигнала, ее проводка или "масса" кнопки.

Проверка питания силовой цепи (контактов реле)

Минусовой щуп остаётся на "массе". Плюсовым щупом коснитесь контакта в гнезде, соответствующего постоянному "+" питания силовой цепи (часто это контакт 30):

• Здесь всегда должно быть напряжение бортовой сети (~12-14В), независимо от зажигания и кнопки. Это питание приходит напрямую от АКБ через предохранитель F18 (20А) в монтажном блоке.

Если напряжение на контакте 30 отсутствует, проверьте предохранитель F18 и целостность провода от АКБ/блока предохранителей до гнезда реле. Контакт 87 (выход на звуковой сигнал) покажет "+12В" только при срабатывании реле.

Контакты гнезда	Что проверять	Ожидаемое напряжение	Примечание
85 и 86	Управление катушкой	На одном: +12В (при зажигании) На другом: 0В (при нажатии кнопки)	Проверять поочередно
30	Постоянное питание	+12В (всегда)	Не зависит от зажигания
87	Выход на сигнал	+12В (только при сработавшем реле)	Проверяется после устранения других неисправностей

Зачистка контактов разъёма реле звукового сигнала

Окисление контактов в разъёме реле – распространённая причина отказа сигнала на ВАЗ 2110. Коррозия и грязь нарушают электрический контакт между реле и колодкой, препятствуя подаче напряжения на клаксон. Чаще проблема возникает в условиях высокой влажности или после длительного простоя автомобиля.

Для устранения неисправности потребуется демонтировать реле звукового сигнала (обычно расположено в монтажном блоке под капотом) и визуально оценить состояние металлических штырьков на нём и ответной части разъёма. Наличие зелёного или белого налёта, потемнений указывает на необходимость очистки.

Порядок выполнения зачистки

1. Отключите минусовую клемму аккумулятора для безопасности.
2. Извлеките реле звукового сигнала из монтажного блока, аккуратно отжав фиксатор.
3. Осмотрите контакты реле и колодки при хорошем освещении.
4. Очистите металлические штырьки реле:
   • Используйте мелкозернистую наждачную бумагу (№400-600).
   • Аккуратно обработайте поверхность до появления металлического блеска.
   • Альтернатива – канцелярский ластик или специальная контактная паста.
5. Очистите гнёзда разъёма:
   • Примените тонкую отвёртку или шило, обёрнутое тканью с очистителем (например, WD-40).
   • Удалите загрязнения вращательными движениями.
   • Просушите разъём сжатым воздухом.
6. Нанесите защитный состав (графитовая смазка, Литол-24) на контакты для предотвращения окисления.
7. Установите реле на место, подключите аккумулятор и проверьте работу сигнала.

Важно: Избегайте чрезмерных усилий при зачистке, чтобы не повредить контакты. Если проблема сохраняется после очистки – проверьте целостность проводки и сам клаксон.

Очистка внутренних элементов кнопки сигнала от графитовой пыли

Со временем графитовый наполнитель на контактных площадках кнопки изнашивается, образуя токопроводящую пыль. Эта пыль забивает зазоры между контактами и токопроводящими дорожками, создавая паразитные цепи и нарушая нормальную работу сигнала.

Загрязнения препятствуют замыканию контактов при нажатии либо вызывают самопроизвольное срабатывание клаксона. Для восстановления работоспособности требуется полная разборка кнопки руля и механическая очистка.

Порядок очистки

1. Снимите кнопку с руля: отщёлкните фиксаторы отвёрткой с плоским жалом, предварительно отключив АКБ.
2. Разберите корпус: аккуратно разделите половинки, поддевая защёлки тонкой отвёрткой.
3. Извлеките резиновый толкатель: снимите эластичный купол с графитовыми вставками.
4. Очистите компоненты:
   • Протрите контактные дорожки на плате ватной палочкой, смоченной в изопропиловом спирте
   • Удалите графитовые отложения с внутренних стенок корпуса сухой кисточкой
   • Промойте резиновый толкатель мыльным раствором, затем просушите
5. Соберите кнопку: установите толкатель в корпус, совместите половинки до щелчка защёлок.
6. Проверьте работу: после подключения АКБ нажмите кнопку – сигнал должен срабатывать чётко без залипаний.

Типичные ошибки	Последствия
Использование ацетона или бензина	Разъедание пластиковых деталей
Неполная просушка перед сборкой	Короткое замыкание контактов
Применение абразивов для очистки	Повреждение токопроводящего слоя

Ремонт или замена повреждённых проводов в цепи питания

Повреждённая проводка – частая причина отказа звукового сигнала на ВАЗ 2110. Обрыв цепи питания, коррозия контактов или нарушение изоляции приводят к потере контакта или короткому замыканию. Необходимо тщательно продиагностировать участок цепи от предохранителя F4 (15А) в монтажном блоке до самого сигнала через кнопку на руле.

Проверку начинают с визуального осмотра проводов в подкапотном пространстве, особенно в местах перегибов у гофры рулевой колонки и возле аккумулятора. Обращают внимание на потемнение изоляции, оплавления, следы окисления на клеммах разъёмов или обрыв жил. Тестером в режиме прозвонки последовательно проверяют целостность каждого участка цепи.

Порядок восстановления проводки

Обнаружение проблемы: При выявлении повреждённого участка оцените масштаб дефекта. Незначительные повреждения изоляции (без нарушения токоведущих жил) допустимо заизолировать термоусадкой или изолентой. При обрыве, переломе жилы или глубокой коррозии требуется замена провода.

Замена провода:

1. Отключите минусовую клемму АКБ.
2. Аккуратно отсоедините разъёмы на обоих концах повреждённого провода.
3. Снимите старый провод с креплений, запомнив трассировку.
4. Возьмите медный провод аналогичного сечения (не менее 1.5 мм²), отрежьте нужную длину с небольшим запасом.
5. Установите новый провод по старому пути, зафиксируйте хомутами. Избегайте натяга и контакта с острыми кромками или горячими деталями.
6. Обожмите концы провода качественными клеммами, соответствующими штатным разъёмам. Пайка предпочтительнее скрутки.
7. Подключите провод к разъёмам, наденьте термоусадку на места соединений.

Проверка и профилактика: После замены подключите АКБ и проверьте работу сигнала. Обработайте все контактные группы в цепи (клеммы аккумулятора, разъёмы сигнала, монтажного блока) антикоррозийным спреем. Для защиты новой проводки используйте пластиковые гофры или короба в зонах высокого риска (возле радиатора, в местах трения).

Регулировка положения контактов в подрулевом переключателе

Некорректное положение контактных групп в подрулевом переключателе – частая причина отказа сигнала на ВАЗ 2110. При износе или деформации пластикового основания контакты перестают замыкаться при нажатии на кнопку. Требуется демонтаж узла для диагностики и юстировки.

Проблема проявляется при частичном нажатии руля, когда сигнал срабатывает нестабильно или требует усиленного давления. Перед регулировкой исключите обрыв проводки и неисправность реле. Для работы потребуется крестовая отвертка и мультиметр.

Порядок регулировки контактов

Этапы выполнения работ:

1. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты
2. Отсоедините разъемы питания переключателя
3. Демонтируйте переключатель, открутив два крепежных болта
4. Проверьте целостность контактных пластин и дорожек
5. Ослабьте фиксирующие винты контактной группы
6. Установите зазор 0.5-1 мм между контактами и кнопкой сигнала
7. Затяните винты крепления, сохраняя параллельность пластин

Контрольная проверка: Соберите узел без установки кожуха, подключите разъемы и проверьте срабатывание сигнала при легком касании кнопки. При необходимости повторите регулировку.

Параметр	Нормальное значение
Сопротивление контактов	0-0.5 Ом
Усилие нажатия кнопки	3-5 Н
Ход контактной пластины	1.2-1.5 мм

При сильном износе пластиковых направляющих или коррозии контактов рекомендуется замена переключателя. После регулировки обработайте контактные группы токопроводящей смазкой для предотвращения окисления.

Устранение коррозии на крепёжных элементах сигналов

Коррозия на крепёжных элементах (болтах, гайках, кронштейнах) нарушает электрический контакт между массой кузова и сигналом, что приводит к отказу работы. Окислы и ржавчина увеличивают сопротивление цепи, препятствуя прохождению тока.

Для восстановления работоспособности необходимо тщательно очистить контактные поверхности от следов коррозии и обеспечить надёжное соединение. Процесс требует демонтажа детали и механической обработки металла.

Этапы устранения коррозии

1. Демонтаж сигнала: Снять фару/задний фонарь, открутить крепёж сигнала. При закисании резьбы использовать WD-40 или аналоги.
2. Зачистка контактов:
   • Обработать болты, гайки и точки крепления на кузове металлической щёткой или наждачной бумагой (зернистость P120-P240).
   • Удалить рыхлую ржавчину до появления чистого металла.
3. Обезжиривание: Протереть зачищенные поверхности ветошью, смоченной в бензине, уайт-спирите или спирте.
4. Защита от повторной коррозии:
   • Нанести тонкий слой токопроводящей смазки (Литол-24, Циатим) или графитовой пасты на контакты.
   • Обработать крепёж антикором (например, Movil) или преобразователем ржавчины.
5. Сборка:
   • Установить сигнал на место, затянуть крепёж с усилием 8-10 Н·м (перетяжка повредит резьбу).
   • Проверить надёжность фиксации и отсутствие люфта.

Важно: При сильном повреждении резьбы или деформации кронштейна замените крепёжные элементы. Используйте оцинкованные болты и гайки для увеличения срока службы.

Тестирование работы цепи после каждого этапа ремонта

После любого вмешательства в электрическую цепь сигнала необходимо проверить её работоспособность. Это позволяет немедленно выявить ошибки монтажа, неисправные компоненты или случайные повреждения, допущенные во время ремонта. Пропуск этого шага может привести к повторному разбору узлов и усложнению диагностики.

Используйте методологию пошаговой проверки: начинайте с источника питания, последовательно переходя к потребителям. Применяйте мультиметр для замеров напряжения, «прозвонки» цепей на обрыв/короткое замыкание и контроля массы. Убедитесь, что все соединения восстановлены корректно.

Порядок и методы тестирования

Ключевые этапы проверки:

• Визуальный осмотр: Контроль целостности изоляции, надёжности контактов в разъёмах, отсутствия пережатых проводов.
• Прозвонка цепи: Проверка непрерывности проводки от реле до кнопки сигнала, затем до рулевого шлейфа и самих «дудок».
• Замер напряжения:
  • На контактах реле сигнала при нажатии кнопки (норма: 12В).
  • На разъёмах звуковых сигналов (должно соответствовать бортовому напряжению).

Проверка компонентов:

Этап ремонта	Действие	Метод теста
Замена предохранителя F7 (20А)	Установка нового предохранителя	Прозвонка мультиметром на входе/выходе
Чистка контактов кнопки	Сборка рулевой колонки	Замер напряжения на клеммах кнопки при нажатии
Ремонт рулевого шлейфа	Установка шлейфа	Проверка сопротивления между контактами (не более 0.5 Ом)

1. После замены реле:
   • Подайте +12В на управляющий контакт – должно быть слышно щелчок.
   • Проверьте коммутацию силовых контактов тестером.
2. После подключения сигналов:
   • Подайте напряжение напрямую от АКБ на «дудки» – исправные издают звук.
   • Проверьте массу на корпусе сигналов (сопротивление между клеммой «–» и кузовом ≤ 0.2 Ом).

Обход цепи сигнала перемычкой для точной локализации обрыва

Данный метод позволяет проверить целостность цепи между реле сигнала и кнопкой на руле. Используйте кусок изолированного провода сечением 1-1.5 мм² длиной 20-30 см с зачищенными концами. Предварительно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

Найдите контакты реле сигнала в монтажном блоке (обычно реле К6 или К9 в зависимости от года выпуска). Включите зажигание для подачи напряжения на реле. На колодке реле найдите управляющий контакт, идущий к кнопке руля (обычно помечен символом "S" или "85").

Последовательность действий

1. Снимите пластиковый кожух рулевой колонки для доступа к клеммам кнопки сигнала
2. Одним концом перемычки коснитесь управляющего контакта на колодке реле
3. Вторым концом замкните на массу кузова (чистый металл без краски):
   • Если сигнал заработал – обрыв в цепи между реле и кнопкой
   • Если сигнал молчит – неисправно реле, предохранитель F5 (10А) или сам звуковой элемент

Важные нюансы: При замыкании провода на массу должен быть слышен отчетливый щелчок реле. Все проверки выполняйте в перчатках. Если цепь кнопки исправна, проверьте контакты в подрулевом шлейфе и состояние "массы" на кронштейне звуковых сигналов за радиатором.

Профилактическая обработка контактов водоотталкивающим составом

Окисление контактов из-за влаги и грязи – частая причина отказа клаксона на ВАЗ 2110. Вода проникает в разъёмы и клеммы через микротрещины или неплотные соединения, запуская коррозионные процессы. Особенно уязвимы контакты в подкапотном пространстве, подверженные воздействию дорожных реагентов, мойки и перепадов температур.

Регулярная обработка специальными составами создаёт защитный барьер, вытесняет влагу и предотвращает образование окислов на токопроводящих поверхностях. Это критически важно для разъёма самого клаксона, колодки рулевого штекера на рулевой колонке, массы на кузове и реле сигнала в монтажном блоке.

Порядок обработки и рекомендуемые составы

Последовательность действий:

1. Отключите минусовую клемму АКБ.
2. Найдите целевые контакты: разъём клаксона (за радиатором), рулевой штекер (под рулём), реле (в монтажном блоке), точки массы (кузов возле АКБ/фары).
3. Разъедините колодки, очистите контакты от видимого окисления щёткой или ластиком.
4. Тщательно обезжирьте поверхности спиртом или спецочистителем.
5. Нанесите состав тонким слоем на металлические части контактов (не на пластик!).
6. Соедините разъёмы, дайте составу распределиться.
7. Повторяйте обработку каждые 6-12 месяцев или после глубоких луж/мойки.

Эффективные составы:

• Аэрозольные контактные смазки: Liqui Moly Kupfer-Spray, Molykote HSC Plus, ABRO CP-1409. Содержат медный/графитовый наполнитель для улучшения проводимости.
• Диэлектрические водоотталкиватели: CRC 05046, Mannol 9982. Создают инертную плёнку без изменения сопротивления.
• Пасты-герметики: Permatex Dielectric Tune-Up Grease. Для долговременной защиты особо уязвимых точек.

Важно избегать: силиконовых смазок без антикоррозионных присадок, WD-40 (только как временное решение для очистки), составов, оставляющих липкий налёт.

Список источников

При подготовке материалов по неисправностям автомобильного сигнала критически важно опираться на проверенную техническую информацию. Достоверные источники позволяют точно диагностировать проблему и предложить безопасные методы ремонта.

Для анализа причин отказа сигнала на ВАЗ 2110 использовались специализированные автотехнические ресурсы, руководства по устройству и ремонту, а также экспертные мнения с автомобильных форумов. Ниже приведены ключевые материалы, содержащие схемы электрооборудования, описания типовых неполадок и алгоритмы их устранения.

1. Официальное руководство по ремонту и эксплуатации ВАЗ 2110 (издательство "ЗАО "Легион-Автодата"")
2. Раздел "Электрооборудование" в специализированном справочнике "ВАЗ 2110, 2111, 2112. Устройство, обслуживание, диагностика"
3. Технические бюллетени сервисных центров LADA по типовым отказам электросистем
4. Тематические обсуждения на автомобильных форумах: Drive2.ru (раздел LADA), ВАЗ 2110 Клуб
5. Видеоинструкции по диагностике цепи сигнала от авторитетных каналов на YouTube: "Главная дорога", "Автоэлектрик ВЧ"
6. Статьи в журналах "За рулём" и "Авторевю" по обслуживанию электрооборудования ВАЗ
7. Мануалы по использованию мультиметра при поиске обрывов/коротких замыканий в автоэлектрике

Видео: ПОЧЕМУ НЕ РАБОТАЕТ СИГНАЛ_БИБИКАЛКА НА ВАЗ 2110 2111 2112 СПОСОБ БЫСТРО ВОССТАНО.mp4


• Выбор газового редуктора для автомобиля

• Borbet диски - качество для вашего автомобиля

• ВАЗ-2103 - мотор, параметры, тест за рулем
