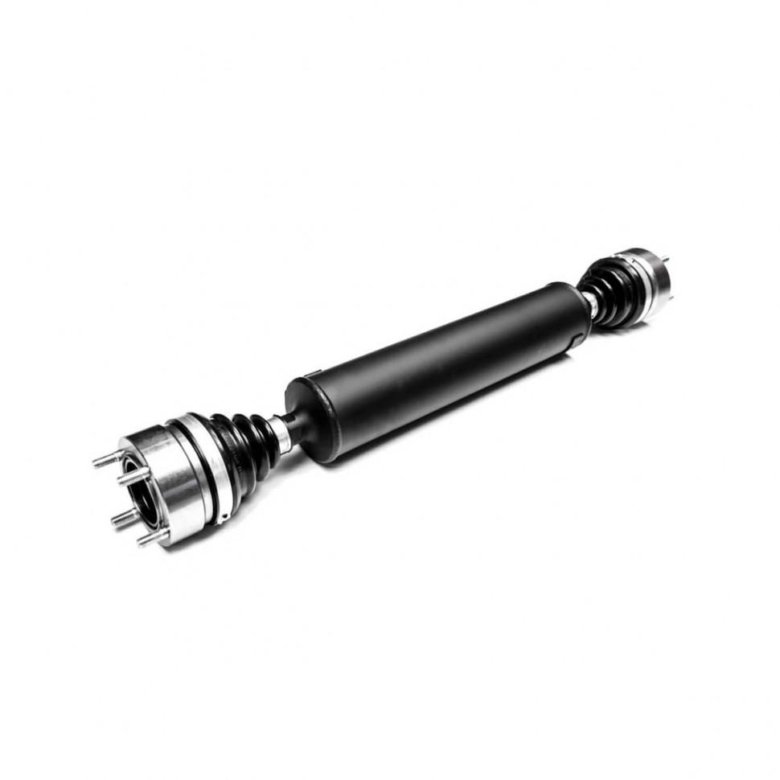

Нива с ШРУСами вместо кардана - устройство, особенности и фото

Статья обновлена: 18.08.2025

Легендарный отечественный внедорожник ВАЗ-2121 Нива десятилетиями сохраняет популярность благодаря своей проходимости и выносливости. Одной из ключевых технических особенностей модели является конструкция трансмиссии.

В стандартной комплектации привод передних колес реализован через карданные валы с крестовинами. Однако многие владельцы для повышения надежности и комфорта выполняют тюнинг – замену классического кардана на шарниры равных угловых скоростей (ШРУСы).

Такая модернизация устраняет характерные вибрации, увеличивает ресурс узла и улучшает работу подвески при экстремальных углах поворота. В статье подробно разберем устройство, технические характеристики и визуальные особенности переоборудованной трансмиссии Нивы с фотоиллюстрациями.

Причины перехода с карданов на ШРУС на Ниве

Переход с классических карданных шарниров на ШРУСы (шарниры равных угловых скоростей) в переднем приводе Нивы обусловлен стремлением устранить ключевые конструктивные недостатки карданов. Основная проблема карданов – неравномерная передача крутящего момента при больших углах поворота колес, вызывающая вибрации, ускоренный износ и ограничивающая маневренность.

ШРУСы обеспечивают постоянную скорость вращения независимо от угла поворота колеса, что критично для полноприводных автомобилей с независимой подвеской. Это улучшает управляемость, снижает нагрузку на трансмиссию и повышает комфорт вождения, особенно на высоких скоростях и при активном рулении.

Ключевые преимущества ШРУСов

• Плавность работы: Отсутствие пульсаций крутящего момента даже при максимальном угле поворота руля.
• Повышенная надежность: Герметичная конструкция с защитным пыльником продлевает ресурс узла.
• Компактность: Меньшие габариты позволяют оптимизировать компоновку узлов подвески и привода.
• Снижение шума и вибраций: Равномерное вращение минимизирует дисбаланс и дребезжание.

Параметр	Кардан	ШРУС
Передача момента	Неравномерная (при углах >15°)	Равномерная (любой угол)
Ресурс при активном рулении	Низкий (ускоренный износ)	Высокий (стабильная работа)
Влияние на управляемость	Вибрации, "рывки" в поворотах	Плавное ускорение без толчков

Для Нивы, эксплуатируемой в условиях бездорожья, дополнительным фактором стала улучшенная защищенность ШРУСов: резиновый пыльник эффективнее предохраняет механизм от грязи и воды, чем открытые карданные крестовины. Это снижает риск заклинивания при преодолении грязевых участков или бродов.

Технические ограничения классических карданных валов

Классические карданные валы, применяемые в трансмиссии автомобилей, обладают рядом конструктивных особенностей, которые накладывают существенные ограничения на их эксплуатацию. Основная проблема заключается в неравномерности передачи крутящего момента из-за изменения угла между валами, что провоцирует вибрации и ускоренный износ шарниров. Этот эффект усиливается при увеличении рабочего угла, что критично для внедорожников с большими ходами подвески.

Другое ключевое ограничение – необходимость точной балансировки и соосности валов. Малейший дисбаланс или смещение осей приводит к резонансным колебаниям, особенно на высоких скоростях вращения. Требовательность к геометрической точности усложняет проектирование подвески и повышает чувствительность к деформациям кузова или рамы при эксплуатации в тяжелых условиях.

Ключевые недостатки в сравнении с ШРУС

• Ограниченный рабочий угол – стандартные карданы эффективно работают до 15-20°, тогда как шарниры равных угловых скоростей (ШРУС) допускают 40-50°.
• Вибрации при вращении – пульсация крутящего момента на несоосных валах требует применения промежуточных опор и демпферов.
• Повышенные требования к обслуживанию – необходимо регулярно смазывать крестовины и контролировать зазоры в шарнирах.
• Шумность – характерный гул на определенных скоростях из-за цикличности работы шарниров.

Параметр	Карданный вал	Привод с ШРУС
Максимальный угол передачи	15-20°	40-50°
Плавность хода	Низкая (пульсации)	Высокая
Чувствительность к дисбалансу	Критична	Умеренная

Дополнительным минусом является увеличенная масса карданной передачи из-за необходимости использования массивных трубчатых валов и промежуточных опор. При равных передаваемых моментах карданная конструкция тяжелее привода с ШРУСами на 20-30%, что негативно влияет на развесовку и инерционные характеристики автомобиля.

Базовый принцип работы шарнира равных угловых скоростей

Шарнир равных угловых скоростей (ШРУС) обеспечивает передачу крутящего момента между валами, оси которых пересекаются под изменяющимся углом. Ключевая задача – синхронизировать вращение ведущего и ведомого валов без пульсаций скорости, характерных для классических карданных шарниров. Это достигается за счет геометрии внутренних компонентов, вынуждающей все контактные точки двигаться в единой плоскости.

Рабочие элементы ШРУСа – сепаратор, внешний и внутренний корпуса с канавками, а также шарики – образуют кинематическую пару. Шарики перемещаются по сферическим дорожкам корпусов, фиксируясь в канавках сепаратора. При изменении угла между валами шарики автоматически занимают положение, при котором биссекторная плоскость угла излома делит угол между валами строго пополам.

Конструктивные особенности

Основные компоненты ШРУСа типа Rzeppa, применяемого на "Ниве":

• Внешний корпус (чашка) – сферическая обойма с шестью канавками, крепится к ступице колеса.
• Внутренняя обойма – сферический кулак с канавками, соединяется с приводным валом.
• Сепаратор – кольцо с шестью окнами, удерживающее шарики в плоскости вращения.
• Шарики (6 шт.) – передают усилие через контакт с канавками корпусов.

Параметр	Значение для ШРУСа "Нивы"
Диаметр шариков	22–25 мм
Рабочий угол	до 45–47°
Тип смазки	Литиевые высокотемпературные составы
Защита	Резиновый пыльник с хомутами

При вращении вала шарики циркулируют по канавкам, всегда оставаясь в экваториальной плоскости угла излома. Это обеспечивает постоянную длину плеча приложения силы относительно точки контакта на обоих корпусах. Как следствие – угловая скорость ведомого вала идентична скорости ведущего независимо от угла.

Конструктивные отличия внешнего и внутреннего ШРУСа

Внешние шарниры монтируются непосредственно в ступицы передних колес, обеспечивая передачу крутящего момента при значительных углах поворота. Внутренние ШРУСы расположены со стороны раздаточной коробки и дифференциала, компенсируя вертикальные перемещения подвески и осевые смещения вала при работе на неровностях.

Главное конструктивное различие заключается в типе шарниров: внешние чаще выполняются по шариковой схеме (типа Rzeppa), тогда как внутренние обычно используют треножную (триподную) конструкцию. Это обусловлено спецификой их функций – внешние оптимизированы для вращения под большими углами, внутренние – для осевого скольжения и компенсации длины привода.

Сравнительный анализ характеристик

Параметр	Внешний ШРУС	Внутренний ШРУС
Основная функция	Передача момента при повороте колес	Компенсация осевых смещений вала
Конструкция	Шариковый тип (6 шариков в сепараторе)	Триподный тип (3 ролика на подшипниках)
Рабочие углы	До 45-50°	До 20-25°
Осевое перемещение	Минимальное	До 50 мм
Пыльник	Гофрированный, малого диаметра	Гофрированный, большого диаметра

Шариковый механизм внешнего ШРУСа обеспечивает плавную работу при экстремальных углах излома, необходимых для маневрирования. Триподная конструкция внутреннего шарнира позволяет роликам перемещаться по канавкам корпуса, что гарантирует компенсацию изменений длины привода во время хода подвески. Отличия в защитных пыльниках обусловлены разной амплитудой деформации – внутренний требует большего радиуса гофры для сохранения герметичности при осевых смещениях.

Необходимый комплект для переоборудования мостов Нивы

Переход с классических карданных шарниров на ШРУСы требует замены ключевых элементов трансмиссии обоих мостов. Комплект должен обеспечивать совместимость с существующей раздаточной коробкой и редукторами.

Основой являются шлицевые соединения и фланцы, адаптированные под шарниры равных угловых скоростей. Обязательна модернизация креплений ступиц для корректной установки новых приводов.

Состав базового комплекта:

• ШРУСы наружные × 4 шт. (для ступичных узлов)
• ШРУСы внутренние × 4 шт. (для соединения с редуктором)
• Полуоси укороченные × 4 шт. со шлицами под ШРУС
• Фланцы дифференциала × 4 шт. (заменяют штатные)
• Ступичные узлы × 4 шт. (с посадочными местами под ШРУС)
• Комплект крепежа (болты М12×1.25, гайки, стопорные кольца)
• Защитные пыльники × 8 шт. с хомутами

Дополнительно рекомендуются: консистентная смазка для ШРУС, герметик для фланцев, комплект сальников ступиц. Для переднего моста часто требуются модифицированные поворотные кулаки.

Специфика передней оси: установка ШРУСов вместо карданов

Замена классических карданных шарниров на ШРУСы (шарниры равных угловых скоростей) в приводе передних колес Нивы радикально изменяет конструкцию трансмиссии. Данная модернизация устраняет главный недостаток кардана – пульсацию момента и вибрации при работе под большими углами. ШРУС обеспечивает равномерную передачу крутящего момента независимо от положения колес, что критично для систем с постоянным полным приводом и независимой подвеской.

Технически установка ШРУСов требует полной переделки узлов ступиц и привода. Вместо разъемного карданного вала с крестовинами используются неразборные полуоси со шлицевым соединением со ступицей. На внутренний конец полуоси устанавливается триподный ШРУС (для компенсации ходов подвески), а на внешний – шариковый шарнир (для поворота колес). Крепление внутренних ШРУСов осуществляется через фланец непосредственно к редуктору переднего моста.

Ключевые преимущества и особенности

Основные достоинства ШРУСной трансмиссии:

• Плавность хода: отсутствие биений даже на высоких скоростях
• Увеличенный ресурс: до 100 000 км при правильной эксплуатации
• Снижение шума: бесшумная работа по сравнению с карданом
• Улучшенная геометрия: возможность большего угла поворота колес

Конструктивные отличия проявляются в обслуживании: ШРУСы требуют герметичных пыльников и специальной смазки, но не нуждаются в периодической переборке. При выходе из строя меняется весь шарнир в сборе, тогда как кардан допускал замену крестовин. Для монтажа ШРУСов необходимы:

1. Переделанные ступицы с увеличенным посадочным диаметром
2. Кастомные крепежные фланцы на редуктор
3. Усиленные шаровые опоры

Параметр	Кардан	ШРУС
Макс. угол передачи	22-25°	45-50°
Регламент ТО	Через 15 000 км	Через 60 000 км
Вибронагруженность	Высокая	Минимальная

Главный технический компромисс – снижение ремонтопригодности в полевых условиях. ШРУСная конструкция сложнее в диагностике: стук изношенного шарнира часто путают с неисправностью подвески. Также критично качество запчастей: дешевые аналоги быстро разрушаются при нагрузках, характерных для бездорожья.

Особенности монтажа ШРУСов на задний мост автомобиля Нива

Замена карданного вала на ШРУСы в заднем мосту требует адаптации конструкции: устанавливается переходная фланцевая ступица вместо штатного редукторного фланца. Крепление осуществляется через специальные проставки, компенсирующие разницу геометрии. Обязательно используется усиленный пыльник, устойчивый к температурным деформациям и механическим нагрузкам.

Точная центровка вала критична для предотвращения вибраций. Необходимо контролировать соосность выходных валов редуктора и ступиц колес с помощью индикаторных приборов. Допустимое биение не должно превышать 0.1 мм. Параллельно заменяются подшипники ступиц на усиленные версии, рассчитанные на радиальные нагрузки от ШРУСов.

Ключевые этапы установки

• Демонтаж кардана и заводских фланцев редуктора
• Установка переходных фланцев с применением термоблокирующей фиксации резьбы
• Монтаж ШРУСов с предварительной смазкой специальным составом
• Регулировка затяжки ступичных гаек моментом 210-230 Н·м
• Проверка рабочего хода ШРУСов (не менее 40 мм)

Параметр	Требование
Зазор в шлицевом соединении	0.05-0.15 мм
Угол излома вала	≤ 25°
Момент затяжки фланцевых болтов	90-110 Н·м

После сборки обязательна проверка на стенде: вал должен вращаться без заеданий при любом угле поворота. Эксплуатационную обкатку проводят первые 500 км без резких стартов и пробуксовок, контролируя температуру узлов. Важно: применение неоригинальных ШРУСов требует индивидуального расчета посадочных зон из-за различий в типоразмерах.

Требуемая модификация ступиц и фланцев

Основная задача – адаптация задних ступиц под установку ШРУСов вместо карданного вала. Штатные ступицы Нивы рассчитаны на крепление фланца кардана болтами через стандартное посадочное отверстие. Для ШРУСа требуется принципиально иной тип соединения – внутренние шлицы внутри ступицы, куда входит полуось шарнира.

Это влечет необходимость замены или переделки заводских ступиц. Существует два подхода: использование готовых модернизированных ступиц от сторонних производителей (с уже фрезерованными внутренними шлицами) или механическая обработка оригинальных деталей на токарном станке. Во втором случае из ступицы вырезается центральная часть, затем запрессовывается новая заготовка со шлицевым отверстием.

Ключевые изменения

• Переделка ступиц: Формирование внутреннего шлицевого канала (обычно на 24 шлица) вместо фланцевого крепления под кардан.
• Замена фланцев: Установка переходных фланцев на редуктор моста, совместимых с наружным корпусом ШРУСа. Эти фланцы имеют болтовое крепление к редуктору и шлицевое гнездо для полуоси шарнира.
• Совместимость посадочных мест: Обеспечение точного соответствия диаметров посадочных отверстий под подшипники и герметичность соединений.

Элемент	Исходное состояние	После модификации
Задняя ступица	Фланцевое крепление под карданный вал	Внутреннее шлицевое соединение под полуось ШРУСа
Фланец редуктора	Крепление фланца карданного вала	Переходной фланец под корпус наружного ШРУСа
Крепление	Болтовое (фланец кардана к ступице)	Шлицевое (полуось ШРУСа в ступицу)

Глубина и профиль шлицов в ступице должны строго соответствовать геометрии полуоси ШРУСа для предотвращения люфтов и вибраций. Параллельно меняются сальники – устанавливаются уплотнения, рассчитанные на диаметр шлицевой части полуоси, а не карданного фланца.

Переходные фланцы на редуктор фиксируются штатными болтами, но их посадочный диаметр и расположение крепежных отверстий адаптированы под корпус наружного ШРУСа. Герметизация ступичного узла после переделки критически важна – несоответствие сальников или перекосы при установке приводят к течам масла и выходу подшипников из строя.

Адаптация посадочных мест под ШРУСные узлы

Переделка стандартных креплений под шарниры равных угловых скоростей требует точной подгонки посадочных зон на редукторе и ступицах. Основная сложность заключается в несовместимости диаметров и формы посадочных отверстий: штатные гнезда под крестовины кардана меньше и имеют принципиально иную геометрию по сравнению с фланцами ШРУСов.

На редукторе заднего моста демонтируется заводской фланец карданного вала, после чего протачивается посадочное место под наружный корпус шарнира. Параллельно растачивается центральное отверстие для обеспечения плотной посадки ШРУСа с минимальным радиальным люфтом – допустимое отклонение не превышает 0,05 мм. На ступицах передних колес аналогичным образом модифицируются цапфы под установку внутренних гранат.

Ключевые этапы доработки

• Фрезеровка крепежных плоскостей – создание идеально ровной поверхности для прилегания фланца ШРУСа
• Расточка посадочных гнезд – увеличение диаметра под размеры корпуса шарнира с сохранением соосности
• Нарезание новых шлицов – формирование зубчатого соединения на приводных валах вместо шлицев под вилки кардана

Для фиксации ШРУСов применяются кастомные переходные фланцы, которые крепятся к родным посадочным болтам редуктора. Толщина адаптера рассчитывается индивидуально – она компенсирует разницу в габаритах узлов и обеспечивает правильное положение шарнира относительно рабочей оси. При установке на ступицы обязательна проверка угла поворота ШРУСа: в максимально вывернутом положении не должно возникать механических напряжений в пыльнике.

Параметр	Карданный шарнир	ШРУС
Диаметр посадочной зоны	32-35 мм	88-92 мм
Тип крепления	4 болта М10	3 болта М12
Глубина посадки	18-20 мм	45-50 мм

Критически важным этапом является центровка валов: биение в месте посадки ШРУСа не должно превышать 0,1 мм. После механической обработки поверхности защищаются антикоррозийным составом, так как снятие заводского покрытия при расточке повышает риск окисления металла. Готовые узлы тестируются на стенде – проверяется плавность хода и отсутствие вибраций во всем диапазоне рабочих углов.

Типы используемых ШРУСов: бренды и модели

При замене кардана на ШРУСы в трансмиссии Нивы применяются преимущественно шарниры от переднеприводных моделей ВАЗ, адаптированные под специфические нагрузки внедорожника. Внешние ШРУСы берутся от классических Жигулей (ВАЗ-2101-2107), обеспечивая совместимость со ступицами, а внутренние – от переднеприводных моделей (ВАЗ-2108-2115), благодаря их способности компенсировать продольные перемещения вала.

Ключевые требования к шарнирам: повышенная прочность, стойкость к ударным нагрузкам и защита от грязи/влаги. Для надежной работы в условиях бездорожья предпочтение отдается оригинальным комплектующим или проверенным аналогам от ведущих производителей, способным выдерживать крутящий момент двигателя Нивы.

Популярные бренды и модели

• Оригинальные ВАЗ (2101, 2108): Базовый вариант, требует частой диагностики при активной эксплуатации.
• GKN/Loebro (LOE-417, LOE-639): Немецкое качество, усиленные корпуса и трипоиды, увеличенный ресурс.
• SKF (VKD-35073): Шведская сталь, термообработанные шарики, эффективные пыльники из морозостойкой резины.
• ABS (ABS-2135): Бюджетные аналоги с улучшенными характеристиками (дополнительная закалка узлов).
• Belmag (BM-2108): Белорусский производитель, баланс цены и износостойкости.

Тип ШРУСа	Рекомендуемые модели	Особенности
Внешний	ВАЗ-2101, GKN LOE-417, SKF VKD-33007	32-шиповые, совместимы с фланцами Нивы
Внутренний	ВАЗ-2108, Loebro LOE-639, ABS 2135	Трипоидные, компенсируют осевые смещения до 50 мм

Важно: Для внешних ШРУСов критичен выбор пыльников с усиленной конструкцией (например, GKN Duraboot или Corteco HD), предотвращающих разрыв при вывороте колес. При сборке обязательна смазка высокотемпературным составом (LIQUI MOLY LM47 или аналоги).

Расчет углов работы трансмиссии после установки ШРУСов

После замены карданного вала на ШРУСы в трансмиссии Нивы критически важно провести расчет углов работы шарниров. Неправильные углы приводят к вибрациям, ускоренному износу элементов привода и разрушению подшипников раздаточной коробки или редукторов. Основная цель расчета – обеспечить синхронность работы внутренних и наружных шарниров на каждой полуоси.

Ключевым параметром является разница углов между ШРУСами, установленными на выходных валах раздаточной коробки и ступицами. Максимально допустимое отклонение между осями шарниров не должно превышать 4-5 градусов в статическом положении. При этом общий угол излома трансмиссии (от раздатки до колеса) в рабочем режиме должен оставаться в пределах 25-30 градусов для сохранения плавности хода.

Порядок измерения и корректировки

Для точного замера потребуется инклинометр (угломер) с магнитным основанием. Замеры выполняются в двух состояниях:

1. Статика: Автомобиль на ровной поверхности с полной массой
2. Рабочий режим: С вывешенными колесами (имитация хода подвески)

Точка замера	Допустимый угол	Последствия превышения
Между осью РК и фланцем ШРУСа	0°-2°	Биение вала, вибрации на руле
Между ШРУСом у РК и ШРУСом у ступицы	≤4°	Перегрев шарниров, трещины в корпусах
Общий угол трансмиссии	≤30°	Разрушение сепараторов шариков

Корректировка осуществляется путем установки проставочных колес под опоры раздаточной коробки или заменой крепежных проушин. При значительных отклонениях (>7°) требуется проверка геометрии рамы и кронштейнов. После регулировки обязательна проверка углов в движении при максимальном сжатии/отбое подвески – вибрации на разгоне свидетельствуют о необходимости повторной юстировки.

Материалы изготовления ШРУС: прочность и износостойкость

Основным материалом для производства ШРУСов служат высоколегированные стали марки 20ХН3А, 20ХГНТР или их зарубежные аналоги. Эти сплавы содержат хром, никель, молибден и титан, обеспечивающие необходимую структурную стабильность при экстремальных нагрузках. Ключевым требованием является сочетание высокой поверхностной твёрдости (58-62 HRC) с вязкой сердцевиной, предотвращающей хрупкое разрушение при ударных воздействиях.

Для достижения требуемых характеристик детали проходят многоступенчатую термообработку. Наиболее критичны процессы цементации (насыщение поверхностного слоя углеродом) и последующей закалки в индукционных печах, формирующие износостойкий карбидный слой толщиной 1.2-1.8 мм. Финишный низкотемпературный отпуск снимает внутренние напряжения, повышая усталостную прочность.

Технологический процесс	Цель применения
Вакуумное литьё	Минимизация пор и включений в металле
Дробеструйная обработка	Упрочнение поверхности, создание сжимающих напряжений
Фосфатирование	Антифрикционное покрытие для обоймы и сепаратора

Дополнительные меры защиты от износа включают:

• Твёрдое хромирование шариков (толщина слоя 15-20 мкм)
• Полирование рабочих поверхностей до Ra 0.08-0.16 мкм
• Азотирование ответственных узлов для повышения коррозионной стойкости

Система смазки и герметизации пыльниками

Внутренняя полость каждого ШРУСа карданного вала Нивы заполнена специальной пластичной смазкой. Её основная задача – минимизировать трение между шариками, сепаратором и рабочими поверхностями обойм при передаче крутящего момента под изменяющимися углами. Эта смазка обладает высокой адгезией, стойкостью к вымыванию и выдавливанию, а также сохраняет свои свойства в широком диапазоне температур, характерных для эксплуатации автомобиля.

Герметичность внутреннего пространства шарнира обеспечивается эластичными пыльниками из термостойкой резины или современных полимерных материалов (часто силикона). Пыльники плотно закрепляются на внешнем корпусе ШРУСа и на валу с помощью металлических или пластиковых хомутов, создавая барьер для внешних загрязнений (пыли, грязи, воды) и предотвращая утечку смазочного материала. Целостность пыльников – критически важный фактор для долговечности шарнира.

Ключевые аспекты системы

Применяемая смазка для ШРУСов карданного вала Нива имеет специфические характеристики:

• Тип: Литиевые или комплексные (чаще молибдендисульфидные) высокотемпературные пластичные смазки.
• Свойства: Высокая несущая способность, противозадирные и антикоррозионные присадки, водостойкость.
• Объём: Заполняет внутреннее пространство ШРУСа на 60-80%, обеспечивая смазку без избыточного давления.

Пыльники выполняют несколько функций:

1. Защитная: Исключают попадание абразивных частиц внутрь шарнира.
2. Удерживающая: Сохраняют смазку в зоне контакта деталей.
3. Предохранительная: Защищают от воды и реагентов, вызывающих коррозию.

Последствия повреждения пыльника: Нарушение герметичности приводит к быстрому вымыванию или выдавливанию смазки, попаданию грязи и воды. Это вызывает интенсивный износ шариков и дорожек качения, появление хруста при повороте, люфта и, в итоге, полный выход ШРУСа из строя. Регулярный визуальный контроль состояния пыльников – обязательная процедура техобслуживания.

Компонент системы	Назначение	Критичность исправности
Специализированная смазка	Снижение трения, защита от износа и коррозии	Высокая (требует замены при ремонте ШРУСа)
Эластичный пыльник	Герметизация, защита от внешних факторов	Критическая (разрыв требует немедленного ремонта)
Силовые хомуты	Обеспечение плотной фиксации пыльника	Высокая (ослабление ведет к разгерметизации)

Диаметр и длина валов в ШРУСной конструкции

В шарнирах равных угловых скоростей (ШРУС) автомобиля Нива используются валы двух типов: полуоси для передачи крутящего момента непосредственно к передним колесам и промежуточный вал для соединения раздаточной коробки с редуктором переднего моста. Критически важны их геометрические параметры, напрямую влияющие на прочность, виброустойчивость и ресурс трансмиссии.

Диаметр валов рассчитывается исходя из максимального крутящего момента двигателя и динамических нагрузок. Для классической Нивы (Lada 4x4) и Chevrolet Niva характерны следующие типоразмеры: полуоси имеют меньший диаметр по сравнению с промежуточным валом, который испытывает повышенные нагрузки из-за большей длины. Точные значения зависят от модификации и года выпуска автомобиля.

Типовые параметры для моделей Нива

Основные характеристики валов:

• Полуоси переднего моста: диаметр обычно составляет 26-28 мм при длине ~700-750 мм (с учетом шлицевого соединения со ступицей и ШРУСом).
• Промежуточный вал: диаметр 30-32 мм при длине ~800-850 мм (между раздаткой и передним редуктором).

Тип вала	Диаметр (мм)	Длина (мм)	Особенности
Полуось передняя	26-28	700-750	Усиленные шлицы, термообработка
Промежуточный вал	30-32	800-850	Балансировка против вибраций

Ключевые требования к материалам и обработке: Валы изготавливаются из высоколегированной стали (40Х, 45ХН) с закалкой током высокой частоты для повышения износостойкости шлицов и поверхностей под подшипники. Обязательна динамическая балансировка с допустимым дисбалансом не более 15-20 г·см для предотвращения биений на высоких скоростях.

Влияние параметров на эксплуатацию: Увеличение диаметра вала повышает его сопротивление кручению, но утяжеляет конструкцию. Длина напрямую связана с расстоянием между узлами крепления: слишком длинный вал без дополнительных опор склонен к резонансным колебаниям, что требует точной центровки карданных соединений и проверки углов работы ШРУСов.

Влияние на клиренс и геометрию подвески

Замена штатного карданного вала на ШРУСы (шарниры равных угловых скоростей) в приводе передних колес "Нивы" напрямую влияет на дорожный просвет. Стандартный кардан требует значительного пространства под днищем из-за своей конструкции и минимально допустимого угла излома, что ограничивает подъем моста. ШРУСы, обладая компактностью и способностью работать при больших углах изгиба (до 45° против 20-25° у кардана), позволяют поднять передний мост выше без риска заклинивания вала.

Изменение клиренса неизбежно влечет коррекцию геометрии подвески. Повышение моста увеличивает отрицательный развал колес и меняет углы продольного наклона шкворня (кастера). Это сказывается на стабильности рулевого управления на высоких скоростях, усиливает склонность к недостаточной поворачиваемости и ускоряет износ протектора. Дополнительно изменяются рабочие углы шарниров рулевых тяг и реактивных штанг, что требует тщательной регулировки или установки компенсирующих прокладок для восстановления заводских параметров.

Ключевые изменения

• Рост клиренса: Позволяет увеличить дорожный просвет на 30-70 мм в зависимости от конструкции ШРУС-привода и подвески.
• Геометрия колес:
  • Усиление отрицательного развала
  • Уменьшение кастера (риск ухудшения стабилизации руля)
• Рулевое управление:
  1. Изменение углов работы рулевых ШРУСов
  2. Повышение нагрузки на рулевую рейку и наконечники
• Кинематика подвески: Смещение точек крепления реактивных тяг относительно оси, влияющее на антиклевковые свойства.

Параметр	Кардан	ШРУС
Макс. угол изгиба	20-25°	40-45°
Потенциал подъема моста	Ограничен	Высокий
Влияние на кастер	Минимальное	Значительное

Компенсация ходов подвески ШРУСами

ШРУСы в приводе Нивы обеспечивают компенсацию вертикальных перемещений колес при работе подвески за счет осевого смещения внутренних шарниров. При сжатии или отбое подвески полуось изменяет свою длину, что компенсируется продольным перемещением шариков по канавкам во внутреннем ШРУСе. Это позволяет сохранять стабильную передачу крутящего момента без потерь и вибраций.

Конструктивно внутренний ШРУС (трипоид) имеет ролики на игольчатых подшипниках, перемещающиеся по сферическим дорожкам чашки. Такая схема обеспечивает ход вдоль оси до 50 мм и углы отклонения до 25°, что полностью покрывает рабочий диапазон подвески Нивы. Внешний ШРУС (шариковый) при этом отвечает исключительно за поворот колеса с углами до 45° без осевого смещения.

Ключевые особенности компенсации

• Разделение функций: Внутренний ШРУС – компенсация длины, внешний – управление углом поворота
• Рабочий ход: До 50 мм осевого смещения при ходе подвески
• Угловая гибкость: Комбинированные углы работы до 70° (суммарно)
• Бесшумность: Отсутствие люфтов и плавное скольжение шариков исключают удары

Снижение вибраций на скорости свыше 80 км/ч

Вибрации на высоких скоростях при замене кардана на ШРУСы часто возникают из-за дисбаланса углов работы шарниров или нарушения геометрии привода. Критичным становится точное соблюдение соосности валов и углов установки ШРУСов, которые не должны превышать 20-25° для передних полуосей и 10-15° для заднего редукторного вала. Несоответствие этих параметров приводит к резонансным колебаниям, особенно заметным при разгоне.

Дополнительным фактором выступает качество балансировки сборного узла: биение вала более 0,5 мм на длине 800 мм гарантированно вызовет тряску. Особое внимание уделяется креплению опорных подшипников промежуточной опоры – даже минимальный люфт в кронштейне усиливает вибрацию на скоростях 90-110 км/ч.

Ключевые методы устранения

Обязательные этапы диагностики:

• Проверка углов установки ШРУСов инклинометром (отклонение от оси не более 1,5°)
• Контроль биения вала на токарном станке с индикатором
• Тестирование подвесного подшипника на радиальное усилие (допуск до 5 Н)

Технологические решения:

1. Применение балансировочных пластин на фланцах редуктора
2. Установка демпфирующих муфт между ШРУСом и ступицей
3. Замена штатных подвесных подшипников на усиленные с тефлоновым наполнителем

Параметр	Норматив	Последствия нарушения
Угол излома заднего ШРУСа	≤12°	Биение руля при 85+ км/ч
Осевой люфт подшипника	0 мм	Дребезжание в районе туннеля КПП
Разностность длин валов	±0.3 мм	Вертикальная вибрация кузова

После модернизации обязательна динамическая балансировка узла на стенде с имитацией рабочего положения. Использование инерционных противовесов на внешних корпусах ШРУСов снижает амплитуду колебаний на 40-60% при сохранении рабочего угла до 28°.

Динамика разгона с ШРУСами: объективные изменения

Замена карданного вала на ШРУСы (шарниры равных угловых скоростей) на Ниве напрямую влияет на разгонную динамику. Основной выигрыш достигается за счёт снижения механических потерь при передаче крутящего момента. ШРУСы обеспечивают более стабильный и эффективный контакт приводных валов без паразитных колебаний, характерных для карданных соединений при изменении углов работы.

Устранение инерционных потерь и вибраций кардана позволяет полнее реализовывать мощность двигателя, особенно заметно это на старте и в низко-среднем диапазоне оборотов. Снижение неподрессоренных масс (за счёт меньшего веса ШРУСов) дополнительно улучшает сцепление ведущих колёс с покрытием, минимизируя пробуксовку при резком старте.

Сравнение ключевых параметров

Параметр	Карданный привод	Привод с ШРУСами
Потери на трение	Выше (особенно при углах >15°)	Ниже на 5-7%
Время реакции на газ	Заметные задержки из-за люфтов	Мгновенная передача момента
Вибрации при разгоне	Присутствуют (дисбаланс, износ)	Практически отсутствуют
Влияние на пробуксовку	Усиливает (инерция тяжёлого узла)	Снижает (меньшая масса)

Объективно фиксируемые изменения:

• Ускорение 0-100 км/ч улучшается на 0.3-0.8 сек за счёт эффективного старта
• Более линейная тяга в диапазоне 2500-4000 об/мин
• Сокращение пауз при переключении передач (отсутствие люфтов)
• Стабильность разгона на неровных поверхностях

Максимальный эффект проявляется при агрессивном стиле вождения: ШРУСы исключают характерные для кардана "провалы" при резком нажатии педали акселератора. Однако на крейсерских скоростях свыше 100 км/ч разница менее ощутима из-за выхода углов работы шарниров в оптимальный диапазон.

Уровень шума в салоне после модернизации

Замена штатного карданного вала на ШРУСы (шарниры равных угловых скоростей) на Ниве приводит к заметному снижению вибраций и шума в салоне, особенно на скоростях свыше 80 км/ч. Исчезает характерный для кардана гул и низкочастотная вибрация, передаваемая через кузов, так как ШРУСы обеспечивают более плавную и сбалансированную передачу крутящего момента без дисбаланса.

Уровень шума снижается на 5-15 дБ (по субъективным оценкам владельцев) в зависимости от качества установленных комплектующих, точности сборки и общего состояния трансмиссии. Наибольший эффект ощущается на трассе при постоянном движении, где доминирующим ранее был шум от кардана. Однако высокочастотные шумы от раздаточной коробки или редукторов могут остаться, если не проводилась их дополнительная шумоизоляция.

Ключевые аспекты акустического комфорта после переделки

• Отсутствие резонанса: ШРУСы не создают пульсирующих нагрузок, исключая "дребезжание" пластиков салона на определенных оборотах.
• Равномерность звука: Шум трансмиссии становится монотонным и менее раздражающим, без провалов и пиков громкости.
• Зависимость от компонентов: Качественные оригинальные ШРУСы (например, от "ВАЗИнтерСервис") тише дешевых аналогов. Обязательна точная балансировка валов.
• Влияние других узлов: Шины, подвеска двигателя и выхлопная система становятся более заметными источниками шума после устранения гула кардана.

Скоростной режим	Шум карданной передачи	Шум после установки ШРУС
60-80 км/ч	Отчетливый гул, вибрация руля	Фоновый шум, вибрации минимальны
100-120 км/ч	Громкий низкочастотный гул	Умеренный ровный шум

Для максимального эффекта рекомендуется комбинировать замену кардана на ШРУСы с доработкой шумоизоляции тоннеля пола и установкой вибропоглощающих подушек опор силового агрегата. Результат модернизации – повышение комфорта при длительных поездках.

Ресурс ШРУСов в условиях бездорожья

Ресурс шарниров равных угловых скоростей (ШРУСов) на внедорожниках типа "Нива" в условиях бездорожья существенно сокращается по сравнению с эксплуатацией на асфальте. Основными деградирующими факторами выступают ударные нагрузки, абразивное воздействие грязи и песка, а также постоянное функционирование шарниров под экстремальными углами при преодолении препятствий.

Типичный ресурс оригинальных ШРУСов "Нивы" на бездорожье редко превышает 30-40 тыс. км, тогда как на шоссе они способны отработать 100+ тыс. км. Критическое влияние оказывает нарушение герметичности пыльников – даже микротрещины приводят к быстрому загрязнению смазки и абразивному износу шариковых дорожек.

Факторы, снижающие долговечность

• Гидроудары – попадание в глубокие лужи на скорости вызывает резкое охлаждение и деформацию металла
• Загрязнение смазки – проникновение абразивных частиц через повреждённые пыльники
• Постоянная работа под углом – движение с вывернутыми колёсами по грязи или камням
• Перегруз узла – пробуксовки в грязи с резкой подачей момента

Условия эксплуатации	Средний ресурс ШРУСа
Только асфальт	80 000 – 120 000 км
Смешанный цикл (асфальт/грунт)	50 000 – 70 000 км
Активное бездорожье	20 000 – 40 000 км

Критические признаки износа: характерный хруст при повороте под нагрузкой, вибрация на разгоне, люфт в продольном направлении. Для продления ресурса обязательны регулярная очистка узла от грязи, замена пыльников при малейших повреждениях и применение специальных термостойких смазок с противозадирными присадками.

Критические нагрузки при форсировании грязи

При преодолении глубокой грязи трансмиссия Нивы испытывает экстремальные нагрузки: резкие скачки крутящего момента при пробуксовке/срыве колёс, ударные воздействия на скрытые препятствия, и боковые изгибающие усилия при диагональном вывешивании. ШРУСы в такой среде работают в режимах, близких к предельным из-за одновременного воздействия грязи, воды и механических перегрузок.

Замена кардана на ШРУСы снижает устойчивость к гидроударам – при резком погружении в грязевую жижу возможен разрыв пыльников. Абразивные частицы проникают внутрь шарнира, вызывая заклинивание шариков в обоймах. Критичным становится перегрев из-за постоянной пробуксовки: температура разрушает смазку и деформирует сепараторы.

Уязвимые точки ШРУСов при экстремальной эксплуатации

Основные риски при форсировании глинистых участков:

• Разрушение обойм – возникают при резком приложении крутящего момента (срыв колеса из грязевой ловушки)
• Деформация сепараторов – следствие перегрева от длительной пробуксовки
• Истирание дорожек – ускоряется при попадании абразива через повреждённые пыльники
• Радиальные люфты – появляются после ударных нагрузок на вывешенных колёсах

Тип нагрузки	Последствия для ШРУСа	Сравнение с карданом
Крутильная (рывки при буксовании)	Сколы рабочих поверхностей, разрушение шариков	Кардан устойчивее к кратковременным перегрузкам
Ударная (камни, корни под грязью)	Деформация корпуса, смещение сепаратора	Карданная передача менее чувствительна к точечным ударам
Загрязнение абразивом	Ускоренный износ дорожек качения	Кардан имеет лучшую защищённость от грязи

Для снижения рисков обязательны: усиленные пыльники, термостойкая смазка, регулярная очистка узла после бездорожья. Категорически недопустимо движение с треснувшими защитными чехлами – это гарантирует выход ШРУСа из строя в течение одного грязевого участка.

Диагностика неисправностей ШРУСных приводов

Основной симптом неисправного внешнего ШРУСа ("гранаты") – характерный хруст или щелчки при повороте руля на значительный угол во время движения, особенно в момент начала движения или разгона. Звук отчетливо слышен со стороны поврежденного узла и усиливается при увеличении угла поворота колес. Хруст возникает из-за разрушения шариков, сепаратора или беговых дорожек в корпусе шарнира.

Признаком износа внутреннего ШРУСа чаще всего является вибрация кузова и руля при прямолинейном движении на скоростях от 60-80 км/ч и выше, а также при интенсивном разгоне. Вибрация возникает из-за люфтов в механизме и дисбаланса. Дополнительный индикатор – стук при резком старте или переключении передач, ощущаемый под ногами на полу кузова в районе передних сидений.

Методы проверки

Для точной диагностики выполните следующие действия:

1. Визуальный осмотр пыльников:
   • Проверьте целостность резиновых гофр на обоих ШРУСах (внешнем и внутреннем).
   • Ищите трещины, разрывы, следы вытекания смазки ("выбросы" темного масла на колесные диски, арки или детали подвески).
   • Особое внимание уделите хомутам – они должны быть затянуты плотно.
2. Проверка на слух и тактильно:
   • Вывесите переднее колесо домкратом, затяните ручной тормоз, включите первую передачу (двигатель должен работать на холостом ходу).
   • Медленно вращайте вывешенное колесо рукой – поврежденный внешний ШРУС может хрустеть.
   • Попытайтесь покачать приводной вал вверх-вниз и влево-вправо у места крепления к коробке передач и у ступицы. Чрезмерный люфт указывает на износ.
3. Проверка в движении:
   • На асфальтированной площадке выполните движение по кругу с полностью вывернутыми колесами влево и вправо на небольшой скорости. Хруст при левом повороте – признак неисправности правого внешнего ШРУСа, при правом повороте – левого.
   • Резко разгонитесь на прямой передаче – вибрация или глухой стук укажут на проблему с внутренним ШРУСом.

Тип ШРУСа	Основной симптом	Условия проявления
Внешний (граната)	Хруст, щелчки	Повороты с вывернутыми колесами, начало движения
Внутренний (трипод)	Вибрация кузова/руля, стук при разгоне	Прямолинейное движение на скорости >60 км/ч, резкий старт

Важно: На "Ниве" с ее постоянным полным приводом износ ШРУСов происходит интенсивнее, особенно при эксплуатации в грязи или бездорожье. Загрязнение смазки из-за порванного пыльника – наиболее частая причина выхода шарниров из строя. При обнаружении дефектного пыльника ШРУС подлежит немедленной замене, даже если звуки пока не появились.

Замена пыльников: периодичность и технология

Регулярная проверка состояния пыльников внутренних и наружных ШРУСов карданных валов Нивы критически важна для предотвращения выхода из строя дорогостоящих шарниров. Пыльники защищают шарниры от грязи, воды и абразива, а их повреждение приводит к быстрому износу и необходимости замены всего узла. Рекомендуется осматривать их при каждом ТО (раз в 10-15 тыс. км) и после езды по бездорожью.

Средний срок службы оригинальных резиновых пыльников при нормальных условиях составляет 50-80 тыс. км, но агрессивная эксплуатация, контакт с химическими реагентами, перепады температур и естественное старение резины могут сократить этот период. Явные признаки необходимости замены: трещины, надрывы, разгерметизация (выброс смазки наружу), посторонние хрустящие звуки при повороте или разгоне.

Технология замены пыльников ШРУСов

Работу выполняют на подъемнике или эстакаде, обеспечив надежную фиксацию автомобиля. Потребуется базовый набор инструментов, съемник для шаровых опор/наконечников рулевых тяг, стяжки для пыльников (лучше металлические хомуты), новая смазка для ШРУСов (обычно литиевая, 80-120 г на шарнир) и сами пыльники (обязательно уточняйте сторону и тип – внутренний/наружный).

Основные этапы замены:

1. Демонтаж колеса и карданного вала: Снять колесо, открутить крепления кардана к раздатке и редуктору моста. Маркируйте фланцы перед снятием для сохранения балансировки.
2. Разборка ШРУСа:
   • Снять стопорные кольца с шарнира.
   • Аккуратно выбить корпус ШРУСа с вала при помощи мягкого молотка или съемника, избегая ударов по сепаратору и шарикам.
3. Чистка и осмотр: Тщательно удалить старую смазку и грязь с деталей ШРУСа керосином или спецсредством. Проверить шарнир на люфт, задиры, выработку. При наличии дефектов – замена ШРУСа целиком.
4. Установка нового пыльника:
   • Надеть новый пыльник на вал узкой частью внутрь.
   • Заполнить шарнир свежей смазкой на 2/3 объема (избыток может разорвать пыльник).
   • Надеть корпус ШРУСа на вал до щелчка стопорного кольца.
   • Правильно разместить пыльник на посадочных канавках корпуса ШРУСа и вала.
5. Фиксация пыльника: Надежно затянуть металлические хомуты стяжек (не допуская перекоса) специальным инструментом. Пластиковые стяжки менее надежны.
6. Монтаж: Установить карданный вал на место, соблюдая метки. Затянуть крепеж с рекомендованным моментом. Поставить колесо.

Важно: После замены пыльников обязательно проверьте отсутствие биения кардана на ходу и посторонних шумов. Неправильный монтаж или некачественная фиксация пыльника приведут к повторной разгерметизации и ускоренному износу шарнира.

Признаки износа шлицевого соединения валов

Износ шлицевого соединения карданного вала проявляется характерными симптомами, возникающими при передаче крутящего момента. Первым признаком обычно становится металлический стук или щелчки при резком старте, переключении передач или изменении направления вращения вала (например, при переходе с разгона на торможение двигателем). Звук вызван люфтом между изношенными шлицами.

По мере развития дефекта появляется ощутимая вибрация, усиливающаяся с ростом скорости. Вибрация может передаваться на кузов, рулевое колесо или педали, особенно заметная в определенном диапазоне оборотов двигателя или скоростей движения. Это происходит из-за дисбаланса вала, вызванного неравномерным износом шлицев или их перекосом.

Ключевые индикаторы износа

• Увеличенный осевой люфт: Проверяется вручную (при снятом вале) – вал легко перемещается вдоль оси с ощутимым свободным ходом.
• Радиальный люфт: При покачивании вала в поперечном направлении чувствуется заметный зазор в соединении.
• Затрудненное вращение/заедание: Вал проворачивается рывками или с повышенным усилием из-за деформации шлицев или попадания продуктов износа.
• Видимые повреждения (при осмотре):
  • Стертые или деформированные грани шлицев.
  • Задиры, выкрашивание металла на рабочих поверхностях.
  • Коррозия в шлицевом пазу, ведущая к заеданию.

Признак	Причина	Последствие игнорирования
Стук при изменении нагрузки	Осевой и радиальный люфт из-за износа шлицев	Ускоренное разрушение соединения, обрыв вала
Растущая вибрация	Дисбаланс вала из-за неравномерного износа/перекоса	Повреждение подшипников редуктора, КПП, раздатки
Заедание при вращении	Деформация шлицев, загрязнение, коррозия	Задиры, заклинивание, резкая поломка

Технология запрессовки ШРУСов на вал

Процесс запрессовки шарнира равных угловых скоростей (ШРУС) на приводной вал требует строгого соблюдения технологии для обеспечения надежности соединения. Основная задача – создать неразборное соединение между внутренней обоймой шарнира и шлицевым концом вала с заданным натягом.

Ключевым этапом является точное позиционирование ШРУСа относительно вала перед приложением усилия. Неправильная установка ведет к перекосу, повреждению шлицов или нарушению геометрии шарнира, что провоцирует вибрации и преждевременный износ.

Этапы и особенности процесса

Технология включает следующие обязательные операции:

1. Подготовка поверхностей: Тщательная очистка шлицев вала и посадочного отверстия ШРУСа от загрязнений, остатков смазки или коррозии. Контроль состояния шлицев на отсутствие забоин и деформаций.
2. Нанесение смазки: Обработка шлицев специальной монтажной смазкой (часто на основе дисульфида молибдена) для снижения трения при запрессовке и предотвращения задиров.
3. Предварительное совмещение: Аккуратное совмещение шлицев вала и шлицевого отверстия ШРУСа вручную, исключая перекос. ШРУС должен встать на вал "в ноль".

Запрессовка выполняется с помощью гидравлического пресса. Усилие прикладывается строго по оси вала только к жесткому внешнему корпусу наружного ШРУСа или к фланцу внутреннего ШРУСа. Запрещено воздействие на сепаратор или шарики!

Параметр	Значение/Требование
Усилие запрессовки	Зависит от модели ШРУСа и вала (обычно 5-12 тонн), строго по спецификации производителя
Контроль глубины	Достижение монтажной метки на валу или упора в технологический буртик
Фиксация	После запрессовки соединение удерживается стопорным кольцом (на валу) или завальцовкой края обоймы (на некоторых моделях)

Заключительные операции: Установка защитного пыльника с заполнением смазкой, проверка легкости вращения вала во всем диапазоне углов (отсутствие заеданий), монтаж узла на автомобиль.

Контроль затяжки ступичной гайки

Правильная затяжка ступичной гайки критична для ресурса ступичного подшипника и безопасности движения. Ослабление момента приводит к появлению люфта колеса, неравномерному износу подшипника и риску разрушения узла. Перетяжка вызывает перегрев, деформацию дорожек качения и преждевременный выход подшипника из строя.

После монтажа ШРУСа и сборки ступицы необходимо выполнить первый контроль момента через 100-200 км пробега. Последующие проверки осуществляются каждые 5-10 тыс. км или при появлении посторонних шумов из зоны колеса. Обязателен контроль после любых работ с подвеской или тормозами.

Процедура контроля и затяжки

Для выполнения операции потребуется:

• Динамометрический ключ с диапазоном 200-300 Н·м
• Новый шплинт (тип 2.5х20 мм)
• Молоток и пробойник для фиксации
• Смотровая яма или подъемник

Последовательность действий:

1. Зафиксируйте автомобиль ручным тормозом и противооткатными упорами
2. Снимите декоративный колпак колеса и отогните усики шплинта
3. Извлеките шплинт и заглушку гаечного отверстия
4. Проверьте текущий момент затяжки динамометрическим ключом
5. При отклонении от нормы выполните регулировку:
   • Ослабьте гайку на 90°
   • Затяните с требуемым моментом (см. таблицу)
   • Проворачивайте ступицу во время затяжки
6. Совместите отверстие в цапфе с пазом гайки
7. Установите новый шплинт с двойным отгибом усиков

Модель	Момент затяжки (Н·м)	Примечание
Нива 2121/2131	235-255	Передняя ось
Chevrolet Niva	245-265	Для ШРУС 32 шлица

Важно: После затяжки проверьте отсутствие осевого люфта ступицы монтировкой. Колесо должно вращаться без заеданий и шума. Повторное использование старых шплинтов недопустимо.

Визуальная идентификация ШРУСного привода на фото

ШРУСный привод на Ниве выделяется отсутствием традиционного карданного вала с крестовинами. Вместо него вы увидите компактные узлы с резиновыми пыльниками на обоих концах приводных валов, идущих от раздаточной коробки к передним колесам. Особое внимание привлекают сферические шарниры в зоне ступиц и возле выходных фланцев раздатки, защищенные гармошкообразными чехлами.

Ключевым отличием от карданной передачи служит геометрия конструкции: ШРУСы обеспечивают постоянную синхронную передачу момента под углом, что визуально выражается в более прямолинейной установке валов без промежуточных опор. На фотографиях легко идентифицировать характерные "бублики" наружных ШРУСов непосредственно за колесными дисками и меньшие по размеру внутренние шарниры возле раздаточной коробки.

Характерные визуальные признаки

• Резиновые пыльники: Черные гофрированные чехлы (гармошки) на обоих концах приводного вала, защищающие шарниры от грязи.
• Форма шарниров: Наружный ШРУС заметно крупнее внутреннего и расположен у ступицы колеса, внутренний – компактный, крепится к фланцу раздаточной коробки.
• Отсутствие кардана: Нет длинного трубчатого вала с крестовинами по центру и промежуточной опорной стойки.
• Прямые валы: Приводные валы визуально короче и устанавливаются с минимальным изгибом благодаря подвижности ШРУСов.
• Металлические хомуты: Крепления пыльников фиксируются стальными ленточными хомутами по краям гармошек.

Сравнение заводской и модернизированной трансмиссии

Заводская трансмиссия Нивы использует карданные валы с крестовинами для передачи крутящего момента. Эта проверенная временем конструкция отличается высокой прочностью и способностью выдерживать серьезные ударные нагрузки. Однако карданный привод генерирует ощутимые вибрации на высоких скоростях, требует регулярного обслуживания (смазка крестовин, замена изношенных подшипников) и создает характерный шум при работе.

Модернизированный вариант заменяет карданы на ШРУСы (шарниры равных угловых скоростей). Такая конструкция обеспечивает более плавную передачу момента, практически полностью устраняя вибрации и снижая уровень шума в салоне. ШРУСы герметизированы и не нуждаются в частом обслуживании, но имеют меньший запас прочности при экстремальных нагрузках (например, резкие старты с пробуксовкой, ударные воздействия на бездорожье).

Ключевые отличия

Характеристика	Заводская (кардан)	Модернизированная (ШРУС)
Конструкция	Крестовины, игольчатые подшипники	Шариковые/сухариковые шарниры в пыльнике
Надежность	Выше при ударных нагрузках	Выше при плавной эксплуатации
Вибрации/Шум	Заметные на скорости, характерный гул	Минимальные, работа почти бесшумна
Плавность хода	Ступенчатая передача момента	Равномерная передача момента
Обслуживание	Регулярная смазка, контроль зазоров	Замена пыльников при повреждении
Стоимость	Ниже (оригинальные запчасти)	Выше (комплект для переделки)
Эксплуатация	Лучше для тяжелого бездорожья	Лучше для города/трассы

Фотогалерея компонентов ШРУСной передачи

Визуальное изучение деталей помогает понять конструктивные особенности ШРУСной системы Нивы. На изображениях четко видны геометрия и взаимное расположение элементов привода.

Фотографии демонстрируют ключевые узлы в разобранном и собранном состоянии, что облегчает диагностику и обслуживание. Качественные снимки акцентируют внимание на критичных зонах износа.

Основные элементы трансмиссии

Компонент	Визуальные характеристики	Особенности на фото
Внешний ШРУС	Сферический корпус с шестью канавками	Видимые шарикоподшипники в сепараторе, крепежные шлицы
Внутренний ШРУС	Цилиндрический корпус с трезубцем	Удлиненная конструкция, компенсационные канавки
Приводной вал	Стальная труба с фланцами	Демпфирующие грузы, шлицевое соединение
Защитные пыльники	Гофрированные резиновые чехлы	Металлические хомуты, ребра жесткости

Распространенные дефекты: На снимках поврежденных деталей отчетливо видны:

• Трещины и разрывы пыльников
• Выработка на рабочих поверхностях шариков
• Коррозия шлицевых соединений
• Деформация сепараторов

Сборка узла на фотографиях последовательно отображает:

1. Установку стопорных колец в канавки вала
2. Заправку смазки в корпус ШРУСа
3. Фиксацию пыльников хомутами типа "улитка"
4. Контроль осевого люфата после монтажа

Примеры установленных узлов на переднем мосту

На переднем мосту Нивы после замены кардана на ШРУСы устанавливается комплекс взаимосвязанных узлов. Внешние шарниры монтируются непосредственно в ступицы колес через фланцы, обеспечивая передачу крутящего момента под переменными углами. Внутренние ШРУСы соединяются с дифференциалом редуктора через полуоси, компенсируя вертикальные перемещения подвески.

Ключевым элементом становятся полуоси со шлицевыми соединениями на обоих концах, интегрирующие внутренний и внешний шарниры в единую систему. Все узлы защищены термостойкими пыльниками с металлическими хомутами, предотвращающими загрязнение рабочих поверхностей. Крепежные элементы включают стопорные кольца и болты повышенной прочности.

Конкретные компоненты системы

• Внешние ШРУСы: Шариковые шарниры типа Rzeppa с 6 шариками, устанавливаемые в поворотные кулаки. Угол работы до 45°.
• Внутренние ШРУСы: Трипоидные шарниры с роликовыми подшипниками, компенсирующие осевые смещения до 50 мм.
• Полуоси: Кованые валы из стали 40Х с защитным гальваническим покрытием, длиной 720±5 мм.
• Защитные элементы: Двухслойные пыльники из синтетического каучука с температурным диапазоном -45...+120°C.

Узел	Параметры	Особенности монтажа
Внешний ШРУС	Диаметр корпуса 90 мм, 28 шлицов	Фиксация стопорным кольцом в ступице
Внутренний ШРУС	Осевой ход 48 мм, 26 шлицов	Крепление фланцем к редуктору (6 болтов М10)
Пыльник внешний	Диаметр гофры 68 мм	Фиксация хомутами типа "усик"

Фотомонтаж заднего ШРУСного привода в сборе

Фотомонтаж демонстрирует готовый узел заднего привода с шарнирами равных угловых скоростей вместо карданного вала. На изображениях чётко видна конструкция в сборе: вал с двумя ШРУСами, защитные пыльники, крепёжные фланцы и стопорные кольца. Особое внимание уделено соосности элементов и углам установки шарниров.

Детализация фотографий позволяет рассмотреть метод фиксации пыльников металлическими хомутами, посадку шлицевых соединений на редуктор заднего моста и коробку передач. Визуально подтверждается отсутствие промежуточных опор – привод монтируется напрямую, что снижает вибрации и упрощает компоновку.

Ключевые особенности конструкции на фото

• Внутренний ШРУС с креплением к фланцу редуктора через переходную пластину
• Наружный шарнир со шлицевым соединением для ступицы колеса
• Термостойкие силиконовые пыльники с двухконтурной защитой
• Балансировочные метки на валу для правильной сборки
• Специальные противопыльные кольца на шлицах

Параметр	Характеристика
Угол работы ШРУС	до 42° (против 15° у кардана)
Защита пыльника	Двойной металлический хомут
Диаметр вала	28 мм (сталь 40Х)
Смазка	Литиевая ШРУС-4 (80г на шарнир)

Список источников

Для подготовки материала использовались технические ресурсы и документация, посвящённые конструкции трансмиссии внедорожников ВАЗ-2121 и их модификаций. Основное внимание уделялось инженерным решениям при замене карданной передачи на шарниры равных угловых скоростей.

Анализ проводился на основе официальных руководств по ремонту, спецификаций автопроизводителя и практического опыта автомобильных инженеров. Отдельно изучались патентные описания узлов ШРУС и отчёты о стендовых испытаниях компонентов.

• Каталог запчастей LADA 4x4 (актуальная редакция)
• Руководство по ремонту ВАЗ-2121/2131 (издательство "Легион-Автодата")
• Технический отчёт НТЦ АВТОВАЗа "Исследование нагрузок в трансмиссии"
• ГОСТ Р 41.60-2019 "Трансмиссия механических ТС. Требования безопасности"
• Материалы научно-практической конференции "Современные приводные системы" (2023)
• Протоколы испытаний ШРУС GKN для внедорожников (серия VL-124)
• Брошюра "Тюнинг трансмиссии внедорожников" (изд. "За рулём")
