Номерной знак на автомобиль - крепление и установка

Статья обновлена: 18.08.2025

Регистрационный номер – обязательный элемент идентификации транспортного средства, установка которого строго регламентирована. Надежное и правильное крепление знака обеспечивает его видимость, предотвращает потерю и исключает штрафы.

Конструкция крепления включает основные компоненты: рамку или пластину для фиксации таблички, крепежные элементы (болты, винты, саморезы) и специальные заглушки. Тип системы монтажа зависит от марки автомобиля и требований законодательства.

Процесс установки требует соблюдения четких правил позиционирования и использования стандартизированных элементов. Неправильный монтаж приводит к повреждению кузова, уязвимости знака для кражи или его нечитаемости.

Назначение штатных крепежных площадок для номерного знака

Штатные крепежные площадки представляют собой строго регламентированные конструктивные элементы кузова или бампера транспортного средства, спроектированные для надежной фиксации регистрационного знака в соответствии с требованиями безопасности и законодательства. Они обеспечивают совместимость с типовыми размерами и крепежными отверстиями стандартных номерных знаков, исключая необходимость самостоятельной модификации автомобиля.

Основная функция данных площадок – создание устойчивой, виброзащищенной опоры, предотвращающей деформацию знака, его дребезжание во время движения или случайное открепление. Они гарантируют правильное расположение номера относительно дорожного покрытия и углов обзора, что критично для автоматических систем фиксации нарушений (камер) и визуального контроля сотрудниками дорожных служб.

Ключевые задачи крепежных площадок

Безопасность крепления: Предотвращение отрыва знака при высоких скоростях, на бездорожье или при столкновении.
Соответствие ПДД: Обеспечение правильного вертикального/горизонтального положения, читаемости символов без искажений и перекрытий.
Защита кузова: Исключение прямого контакта саморезов/болтов с материалом кузова, предотвращение коррозии в точках крепления.
Удобство монтажа: Наличие стандартизированных отверстий под заводские крепежные элементы (винты, рамки).
Виброизоляция: Снижение шума и риска повреждения знака или крепежа из-за вибраций.

Отсутствие или повреждение штатных площадок вынуждает водителей использовать нестандартные методы монтажа (клей, хомуты, сверление бампера), что часто приводит к нарушению правил установки, преждевременному износу номера и штрафам. Использование предусмотренных производителем узлов является обязательным условием юридически корректной и безопасной эксплуатации ТС.

Стандартные габариты и форма заводских монтажных отверстий

Заводские монтажные отверстия на кузове автомобиля строго регламентированы по расположению и диаметру для обеспечения универсальности крепления типовых номерных знаков. Они выполняются круглой формы с диаметром 6.5–7.0 мм, что соответствует размеру штатных саморезов или болтов крепления. Расстояние между центрами отверстий стандартизировано под типовые размеры номерных знаков.

Горизонтальное расстояние между центрами отверстий составляет 210 мм для передних и задних пластин в РФ и большинстве стран СНГ, что соответствует ширине стандартного знака (520 мм). Вертикальное расположение варьируется в зависимости от модели авто и региона, но всегда обеспечивает совместимость с крепежными элементами рамок или напрямую с рейлингами бампера.

Ключевые параметры

Форма отверстий: исключительно круглая для предотвращения люфта
Диаметр: 6.5±0.5 мм (под саморезы М6)
Горизонтальный шаг: 210±2 мм (межосевое расстояние)
Расположение: симметрично относительно оси автомобиля

Параметр	Значение	Допуск
Диаметр отверстия	6.5 мм	±0.5 мм
Горизонтальное расстояние	210 мм	±2 мм
Глубина зоны крепления	≥10 мм	Без зазора

Отклонения от стандартов встречаются на американских и некоторых азиатских моделях, где применяется прямоугольная компоновка отверстий 7×12 см. Для таких случаев используются переходные пластины или универсальные кронштейны с регулируемым шагом крепежа.

Компоненты базового крепежного комплекта: саморезы, рамки, заглушки

Стандартный набор включает саморезы для фиксации знака к кузову или рамке. Они изготавливаются из оцинкованной стали или пластика, имеют острый наконечник и крестообразный шлиц под отвертку. Длина варьируется от 10 до 25 мм в зависимости от модели авто.

Рамки выполняют защитную и эстетическую функции: предотвращают деформацию номерного знака, скрывают острые кромки. Материалом служит ударопрочный пластик (ПВХ, акрил) или металл с антикоррозийным покрытием. Конструктивно делятся на простые и усиленные с резиновыми уплотнителями.

Технические особенности

Саморезы комплектуются пресс-шайбами для равномерного прижима. При монтаже в пластиковый бампер требуются термостойкие нейлоновые втулки, предотвращающие люфт. Для стальных элементов кузова применяются винты с герметизирующими прокладками.

Заглушки маскируют крепежные головки, защищая их от коррозии. Имеют клипсовое крепление или резьбовое соединение. Цветовая гамма соответствует рамке (черный, серый, хром). Некоторые модели оснащаются светоотражающими вставками для улучшения видимости.

Рамки классифицируются по типу установки:

Простые: фиксируют знак по периметру
Антивандальные: с внутренними зацепами или болтовым соединением
Евроформата: с отверстиями под стандартную овальную окантовку

Компонент	Материал	Кол-во в комплекте
Саморезы	Сталь/пластик	4-8 шт
Рамка	АБС-пластик	1 шт
Заглушки	Полипропилен	4-8 шт

Выбор специализированных винтов: тип резьбы и длина

Тип резьбы определяется конструкцией крепежных отверстий в бампере автомобиля и монтажной рамке номера. Наиболее распространены метрические резьбы М5 или М6 с шагом 0.8-1.0 мм, обеспечивающие надежную фиксацию без деформации пластика. Для металлических элементов кузова применяются винты с мелкой резьбой, предотвращающей самопроизвольное откручивание при вибрациях.

Длина винта рассчитывается с учетом суммарной толщины номерного знака, рамки, уплотнительных шайб и глубины посадочного гнезда в бампере. Стандартный диапазон – 12-25 мм: слишком короткий винт не обеспечит полной затяжки, а избыточная длина повредит внутренние элементы или создаст люфт. Обязателен запас 3-5 мм после гайки для компенсации температурных расширений.

Ключевые параметры подбора

Типы резьбы:
- Метрическая (М5, М6) – для заводских резьбовых втулок бампера
- Самонарезающая – при установке в пластик без предварительной нарезки
- Узкопрофильная – для моделей с ограниченным пространством крепления
Материалы исполнения:
- Нержавеющая сталь А2/A4 – для защиты от коррозии
- Сталь с цинковым покрытием – базовое антикоррозийное решение
- Пластиковые колпачки – для декоративной маскировки головок

Длина винта (мм)	Сфера применения	Дополнительные элементы
12-16	Крепление без рамки через уплотнитель	Пружинная шайба, резиновая прокладка
17-22	Монтаж с пластиковой рамкой	Контргайка, термоусадка
23-25	Усиленная фиксация для внедорожников	Стальная шайба, стопорное кольцо

Важно: При установке в пластиковые втулки бампера предварительно наживляйте винты вручную – применение шуруповерта без контроля момента затяжки приводит к срыву резьбы. Для защиты от кражи используйте винты с уникальным профилем головки (звездочка, шестигранник с штифтом), требующие специализированного инструмента.

Применение резиновых демпферов для защиты кузова

Резиновые демпферы устанавливаются между номерным знаком и кузовом автомобиля, создавая буферную зону, которая гасит вибрации и микросдвиги. Эта прослойка предотвращает прямой контакт металлической пластины с лакокрасочным покрытием кузова, исключая трение при движении по неровностям или резких ускорениях/торможениях.

Эластичность материала поглощает ударные нагрузки от камней или мелких дорожных debris, снижая риск образования вмятин на зоне крепления. Демпферы компенсируют температурные расширения металла, предотвращая деформацию номерного знака и царапины на кузове от жесткого контакта с крепежными элементами.

Ключевые преимущества использования демпферов

Защита ЛКП: Исключает истирание краски и коррозию в точках крепежа.
Шумоподавление: Устраняет дребезжание пластины на кочках.
Стабильность крепления: Предотвращает самооткручивание болтов из-за вибраций.
Амортизация ударов: Снижает передачу энергии от случайных касаний (например, при парковке).

Важно: Толщина демпфера должна соответствовать длине крепежных болтов – излишне массивная прокладка может привести к ненадежной фиксации знака. Для оптимальной защиты рекомендуется использовать комплекты с термостойкими резиновыми вставками, сохраняющими эластичность в диапазоне от -40°C до +120°C.

Разметка точек сверления при отсутствии заводских отверстий

Приложите номерной знак к месту установки, используя строительный уровень для контроля горизонтальности. Фиксируйте таблицу струбцинами или клейкой лентой, исключая смещение при разметке. Убедитесь, что края знака не перекрывают вентиляционные решетки, фары или элементы кузова.

Через монтажные отверстия номерной знака нанесите метки маркером на кузов. Для точности используйте тонкое шило или кернер – инструмент оставит углубления в металле, предотвратив соскальзывание сверла. При отсутствии кернера просверлите отверстия минимального диаметра (2-3 мм) через пластину знака, используя её как кондуктор.

Ключевые этапы разметки

Подготовка поверхности: Обезжирьте зону установки и удалите антикоррозийное покрытие в точках сверления
Контроль симметрии: Измерьте расстояние от краёв бампера/кузова до меток с двух сторон
Корректировка позиции: При смещении >1 мм переместите знак и повторите разметку

Инструмент	Назначение
Центроискатель	Точное позиционирование меток на криволинейных поверхностях
Угольник	Проверка перпендикулярности расположения знака

Важно: При сверлении на пластиковых бамперах подкладывайте деревянный брусок с обратной стороны для предотвращения деформации. Для металлических элементов используйте антикоррозийную грунтовку в каждое отверстие после сверления.

Техника использования кернера перед сверлением бампера

Перед началом кернения тщательно подготовьте место на бампере. Очистите поверхность от грязи, пыли и воска в зоне будущего отверстия для крепления номерного знака. Используйте разметочный шаблон (обычно входит в комплект номерного знака или рамки) или рулетку с уровнем, чтобы точно отметить центры отверстий согласно требованиям ПДД и конструкции крепежа бампера. Убедитесь, что разметка симметрична и соответствует положению крепежных элементов на номерном знаке.

Надежно зафиксируйте бампер или автомобиль, предотвратив его смещение. Наденьте защитные очки. Возьмите ручной слесарный кернер с острым, не затупленным наконечником. Установите острие кернера строго в центр размеченной точки. Держите инструмент перпендикулярно поверхности бампера.

Процесс нанесения керна

Приложите легкое начальное давление на кернер, чтобы он не соскользнул. Для пластика бампера удар должен быть точным, контролируемым, но не чрезмерно сильным, чтобы не расколоть материал или не создать слишком большую вмятину. Нанесите один уверенный удар молотком по торцу кернера. Цель – создать небольшую, четко видимую лунку (керн) глубиной примерно 1-2 мм.

Ключевые моменты и инструменты:

Инструмент: Ручной слесарный кернер, молоток (весом 100-200 г), защитные очки.
Точность: Острие кернера должно точно совпадать с разметочной точкой перед ударом.
Угол: Кернер держите строго перпендикулярно поверхности бампера.
Сила удара: Используйте умеренную силу. Пластик требует аккуратности.
Результат: Четкая, неглубокая лунка, достаточная для центрирования сверла.

Контролируйте глубину лунки визуально и на ощупь. Готовый керн надежно направит сверло в начальный момент сверления, предотвратив его "гуляние" по гладкому пластику бампера и обеспечив точное расположение отверстия под крепеж номерного знака.

Параметр	Металл	Пластик (Бампер)
Сила удара	Средняя/Сильная	Легкая/Умеренная
Глубина керна	1.5-3 мм	1-2 мм
Риск	Деформация тонкого листа	Растрескивание, скол

Выбор сверла по металлу или пластику для разных кузовных элементов

При монтаже номерного знака часто возникает необходимость сверления отверстий в различных элементах кузова автомобиля. Ключевым моментом является правильный выбор типа и диаметра сверла в зависимости от материала конкретной детали, чтобы избежать повреждений и обеспечить надежное крепление.

Кузов современного автомобиля состоит из разнородных материалов: стальных элементов каркаса и крыльев, алюминиевых деталей на некоторых моделях и пластиковых элементов бамперов, спойлеров или декоративных накладок. Каждый материал требует специфичного подхода к сверлению.

Типы сверл и их применение

Для стальных элементов (крылья, двери, металлические усилители бампера):

Спиральные сверла по металлу (HSS - High Speed Steel): Основной и обязательный выбор.
Диаметр: Точный диаметр определяется размером используемого крепежа (обычно 3.5 мм, 4.0 мм или 4.2 мм для стандартных саморезов или болтов под номерную рамку). Сверлите на 0.1-0.3 мм меньше диаметра резьбы крепежа для плотной посадки.
Заточка: Острый угол заточки (около 118 градусов). Обязательно используйте смазочно-охлаждающую жидкость (СОЖ) (масло, WD-40) для охлаждения сверла и облегчения процесса, предотвращения перегрева и быстрого затупления.
Скорость: Средние или низкие обороты дрели/шуруповерта с высоким крутящим моментом. Сильный нажим не требуется, дайте сверлу резать.

Для алюминиевых элементов (редко, но встречаются на капотах, крышках багажника, дверях):

Также используются спиральные сверла HSS.
Диаметр: Подбирается аналогично стали, под крепеж.
Заточка: Предпочтительнее угол заточки ближе к 90-100 градусам для уменьшения залипания стружки. Обильная смазка обязательна.
Скорость: Высокие обороты (но без фанатизма) и очень плавная подача. Алюминий склонен к налипанию на режущую кромку, что портит отверстие и ломает сверло.

Для пластиковых элементов (бампера, декоративные накладки, спойлеры):

Перьевые (перовые) сверла по дереву/пластику: Лучший выбор. Их центрирующее острие и плоская режущая кромка предотвращают рывок материала при входе и рваные края.
Спиральные сверла по металлу (HSS): Могут использоваться с крайней осторожностью на низких оборотах, но высок риск растрескивания пластика, задиров и рваных краев, особенно на хрупких или лакированных бамперах.
Диаметр: Соответствует крепежу (часто 4 мм или 5 мм под пластиковые пистоны/заклепки).
Скорость: Низкие обороты. Минимальный нажим. Сверло должно "царапать" пластик, а не врезаться с силой.
Важно: Подложите деревянный брусок с обратной стороны пластика для предотвращения сколов при выходе сверла.

Кузовной элемент (Материал)	Рекомендуемое сверло	Ключевые параметры и советы
Крылья, Двери, Стальные усилители (Сталь)	Спиральное HSS	Диаметр под крепеж (3.5-4.2 мм). СОЖ обязательна. Средние обороты.
Капот, Крышка багажника, Двери (Алюминий)	Спиральное HSS	Диаметр под крепеж. Обильная СОЖ. Высокие обороты, плавная подача. Угол заточки ~90-100°.
Бампер, Декоративные накладки (Пластик)	Перьевое по дереву/пластику	Диаметр под крепеж/пистон (4-5 мм). Низкие обороты, минимальный нажим. Подложка с тыльной стороны.

Никогда не используйте тупые сверла или сверла, предназначенные исключительно для бетона/камня (с твердосплавной напайкой) – они мгновенно испортят металл или пластик. Категорически избегайте универсальных сверл "по металлу и дереву" для ответственных работ на пластике бампера – их конструкция часто приводит к зацепам и разрывам материала. Всегда предварительно размечайте и керните центр отверстия, особенно на металле, чтобы сверло не ушло в сторону. Правильный выбор инструмента гарантирует аккуратное отверстие и надежное крепление номера.

Алгоритм засверливания отверстий без повреждения ЛКП

Подготовьте поверхность бампера в зоне монтажа: тщательно очистите от грязи и обезжирите спиртовым раствором. Используйте малярный скотч для защиты ЛКП – наклейте минимум 2 слоя крест-накрест в месте сверления. Четко разметьте центры отверстий согласно схеме крепления рамки знака, контролируя симметрию.

Подберите сверло по металлу диаметром 3-4 мм (острое, без дефектов режущей кромки). Зафиксируйте дрель на низких оборотах (не более 800-1000 об/мин) с отключенным ударным режимом. Проверьте перпендикулярность сверла к поверхности перед запуском инструмента.

Технология сверления

Начните с легкого прижима: создайте начальную точку на малярном скотче без значительного погружения.
Охлаждайте зону реза: непрерывно подавайте воду или мыльный раствор через спринцовку/кисть для снижения трения.
Сверлите короткими циклами: 2-3 секунды работы с последующим паузой для охлаждения сверла и поверхности.
Контролируйте усилие: избегайте сильного нажима, особенно при прохождении последних слоев пластика.
Остановитесь при проходе материала: как только сверло выйдет с обратной стороны – прекратите подачу.

Снимите скотч сразу после завершения работы. Обработайте кромки отверстий антикоррозийным грунтом для пластика, используя тонкую кисть или аэрозоль с защитным трафаретом. Удалите металлическую стружку с поверхности магнитом или сжатым воздухом до установки крепежа.

Ошибка	Последствие	Профилактика
Высокие обороты	Плавление пластика, отслоение ЛКП	Регулятор скорости на минимум
Сухое сверление	Перегрев, термическая деформация	Постоянное охлаждение жидкостью
Косое положение сверла	Сколы краски, смещение крепежа	Контроль угла направляющей насадкой

Используйте центровочное сверло диаметром 1-2 мм для предварительной калибровки точек входа. При работе с многослойными бамперами (пластик+металлическая арматура) меняйте сверло на кобальтовое после прохождения полимерного слоя. Не допускайте вибрации инструмента – фиксируйте дрель двумя руками.

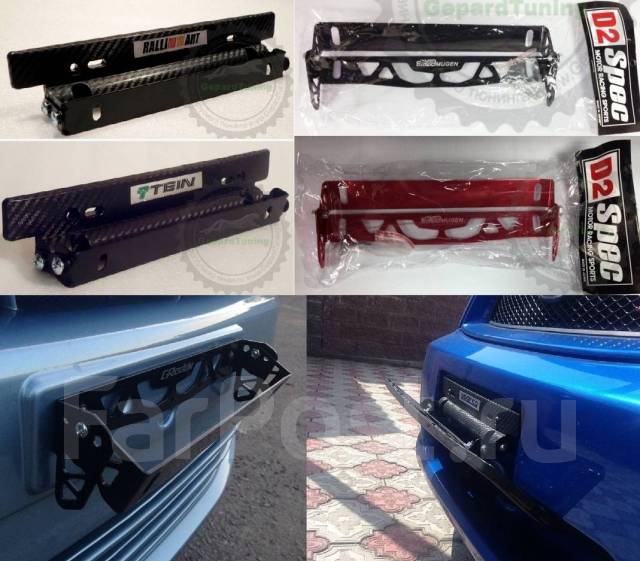

Монтаж универсальной Z-образной скобы на ребро багажника

Подготовьте скобу, резиновые прокладки (обычно входят в комплект), крепёжные винты или болты с гайками, а также отвёртку или гаечный ключ. Очистите место установки на ребре багажника от грязи и обезжирьте поверхность для улучшения сцепления.

Приложите резиновые прокладки к внутренней стороне Z-образной скобы в местах контакта с кузовом автомобиля. Это предотвратит повреждение лакокрасочного покрытия и снизит вибрацию.

Пошаговая установка

Зафиксируйте скобу на ребре багажника, совместив монтажные отверстия с краем металла.
Вставьте крепёжные винты через отверстия в скобе и резиновых прокладках.
С обратной стороны ребра багажника установите ответные пластины (при наличии) и закрутите гайки.
Равномерно затяните крепёж в следующем порядке:
- Сначала наживите все гайки без усилия
- Затяните крепления крест-накрест до плотного прилегания
- Избегайте перетяжки, чтобы не деформировать скобу

Проверьте надёжность фиксации, попытавшись сдвинуть скобу рукой. Убедитесь, что конструкция не перекрывает замок багажника и не мешает открытию/закрытию крышки.

Элемент крепления	Назначение
Z-образный профиль	Обеспечивает вынос номера за пределы ребра
Резиновые прокладки	Защита кузова от царапин и виброизоляция
Ответные пластины	Распределение нагрузки на металл кузова

После установки приложите номерной знак к внешней плоскости скобы. Совместите отверстия в знаке с отверстиями в кронштейне, закрепите знак стандартными саморезами через резиновые втулки. Убедитесь в отсутствии перекосов и свободной видимости символов.

Фиксация переднего знака через радиаторную решетку

Данный метод предполагает установку номерного знака путем его непосредственного крепления к элементам радиаторной решетки автомобиля с помощью специальных крепежных элементов. Он часто используется при отсутствии штатных отверстий на бампере или при повреждении зоны крепления.

Для реализации способа требуются либо универсальные саморезы/болты с широкими шайбами, либо специализированные рамки/кронштейны, предназначенные для монтажа через ячейки решетки. Ключевым условием является надежная фиксация без деформации пластиковых элементов решетки.

Порядок монтажа

Определите оптимальное положение знака на решетке, обеспечивающее его вертикальность и видимость.
Просверлите отверстия в решетке (при необходимости), совпадающие с крепежными отверстиями знака.
Приложите знак к решетке, совместив отверстия.
Зафиксируйте знак саморезами/болтами через решетку, используя широкие пластиковые или резиновые шайбы для распределения нагрузки.
Либо закрепите предварительно установленный в рамку знак на решетке через кронштейны-защелки.

Важные нюансы:

Избегайте перетягивания крепежа во избежание растрескивания пластика.
Проверьте отсутствие контакта знака с подвижными элементами (например, дворниками).
Убедитесь, что крепление не перекрывает более 30% площади вентиляции решетки.

Преимущества	Недостатки
Простота установки	Риск повреждения решетки
Минимальная стоимость	Ограниченная устойчивость к вибрациям
Универсальность	Возможное ухудшение охлаждения двигателя

Последовательная установка резиновых подложек под номер

Подготовьте резиновые подложки, соответствующие размеру номерного знака и количеству крепежных отверстий. Убедитесь в отсутствии загрязнений на поверхности кузова в зоне монтажа.

Совместите отверстия подложки с технологическими отверстиями на бампере или крышке багажника. Приложите элемент ровно без перекосов, обеспечивая плотное прилегание к кузову автомобиля.

Ключевые этапы монтажа

Зафиксируйте подложку временно рукой, контролируя совпадение всех отверстий
Вставьте крепежные болты через резиновые втулки подложки
Равномерно затяните болты крест-накрест, избегая деформации резины
Проверьте отсутствие зазоров между подложкой и кузовом по всему периметру

Важно: Не допускайте перетяжки крепежа – это вызывает коробление резины и нарушает герметичность. При монтаже на неровную поверхность используйте регулировочные шайбы.

Тип подложки	Толщина	Особенности
Стандартная	3-5 мм	Базовая виброзащита
Усиленная	6-8 мм	Компенсация кривизны кузова

После установки убедитесь в свободном открывании багажника/капота. Резина не должна контактировать с уплотнителями или подвижными элементами кузова.

Технология притягивания знака саморезами с шайбами

Для фиксации номерного знака с использованием саморезов и шайб потребуется подготовить следующие элементы: стандартные саморезы по металлу (часто Ø4.2-4.5 мм, длиной 12-16 мм), металлические или пластиковые шайбы увеличенного диаметра (предпочтительно плоские или стопорные), а также электродрель/шуруповёрт со свёрлом Ø3.5-4.0 мм либо отвёртку крестообразного типа.

Перед монтажом необходимо точно разметить положение номерного знака на крепёжной площадке кузова или рамке, убедившись в симметричности и соответствии требованиям ПДД по высоте и углу наклона. Обязательно проверьте отсутствие скрытой проводки или элементов конструкции за точками сверления.

Пошаговый процесс монтажа

Сверление направляющих отверстий: Плотно прижмите знак к кузову в заданной позиции. Просверлите 2-4 отверстия (в зависимости от конструкции знака) через его монтажные проушины, используя дрель со сверлом меньшего диаметра, чем резьбовая часть самореза. Это предотвратит деформацию металла знака при вкручивании.
Установка шайб: Наденьте шайбу на стержень каждого самореза. Шайбы выполняют критически важные функции:
- Распределяют давление головки самореза по большей площади, снижая риск деформации знака
- Предотвращают самопроизвольное откручивание от вибрации (особенно актуально для стопорных шайб)
- Защищают краску кузова от царапин при монтаже
Фиксация знака: Совместите отверстия знака с подготовленными отверстиями в кузове. Вкрутите саморезы с шайбами через проушины знака в кузов, используя шуруповёрт на низких оборотах или отвёртку. Затягивайте до плотного прилегания знака без перекоса, но избегая избыточного усилия – это может повредить резьбу или погнуть пластину.

Контроль качества: После установки проверьте отсутствие люфта знака, надёжность фиксации всех точек крепления и визуальную параллельность кромок знака относительно элементов кузова. Убедитесь, что шайбы полностью прижаты к поверхности знака и не проворачиваются.

Элемент	Рекомендации	Ошибки монтажа
Саморезы	Нержавеющая сталь А2/A4, острый наконечник	Использование болтов без резьбы по всей длине
Шайбы	Внешний Ø 12-20 мм, толщина 1-2 мм	Установка без шайб или с малым диаметром
Инструмент	Шуруповёрт с ограничителем крутящего момента	Перетяжка, вызывающая срыв резьбы

Важно: Для регионов с холодным климатом рекомендуется предварительная обработка отверстий в кузове антикоррозийным составом. При замене знака используйте новые саморезы и шайбы – повторное применение ослабляет крепление из-за деформации резьбы и износа шайб.

Контроль равномерного прилегания знака по всей плоскости

Равномерность контакта номерной таблицы с поверхностью кузова обеспечивает отсутствие вибраций, деформации и посторонних шумов при движении. Для проверки используют визуальный осмотр зазоров и механическое тестирование устойчивости конструкции.

При выявлении перекосов требуется коррекция положения рамки или базы крепления. Локальные зазоры более 2 мм указывают на необходимость применения демпфирующих прокладок или регулировки кронштейнов.

Методы диагностики

Визуальная оценка – просвет между знаком и кузовом проверяется по всему периметру с помощью щупа
Тест на раскачивание – попытка ручного смещения знака в разных направлениях для выявления люфтов
Бумажный метод – размещение копировальной бумаги под пластиной с последующим анализом отпечатка

Проблема	Решение
Зазор в верхней части	Корректировка угла наклона крепежной площадки
Прогиб центральной зоны	Установка поддерживающих вставок или замена рамки
Точечные неровности	Шлифовка деформированных участков базы

Критически важно исключить точечные нагрузки на пластину – это приводит к трещинам и ускоренной коррозии в местах деформации. При длительной эксплуатации рекомендован периодический контроль прилегания после мойки автомобиля или езды по бездорожью.

Установка антивандальных рамок с защитными шторками

Антивандальные рамки со шторками представляют собой металлические конструкции с подвижными защитными панелями, полностью скрывающими крепёжные элементы номерного знака. Их ключевое назначение – предотвращение несанкционированного демонтажа или подмены регистрационного знака путём блокировки доступа к винтам и гайкам. Шторки автоматически закрывают монтажные отверстия после фиксации номера, оставляя видимой только лицевую часть пластины.

Монтаж осуществляется на штатные отверстия кузова или бампера через универсальные крепёжные проушины рамки. Для установки требуется совместить отверстия номера и рамки, после чего зафиксировать конструкцию винтами с внутренней стороны. Защитные шторки приводятся в рабочее положение поворотом специального ключа, входящего в комплект, что обеспечивает механическую блокировку доступа к крепежу.

Критические аспекты монтажа

Обязательные требования:

Проверка совместимости рамки с типоразмером номерного знака (стандарт РФ: 520×112 мм)
Контроль свободного хода шторок – они не должны задевать поверхность номера или перекрывать символы
Использование оригинальных крепёжных элементов из комплекта (обычно болты с потайной головкой)

Особенности эксплуатации: При обслуживании доступ к крепежу возможен только при наличии фирменного ключа. Запрещено модифицировать шторки или фиксировать их клеем – это нарушает антивандальные свойства конструкции.

Параметр	Требование
Усилие затяжки винтов	4-6 Н·м (не допускать деформации рамки)
Зазор между номером и шторкой	≥1.5 мм
Видимость символов	Шторки не должны перекрывать буквы/цифры

Натяжение пружинных фиксаторов при креплении на болтах

Пружинные фиксаторы обеспечивают плотное прилегание номерного знака к кузову или рамке автомобиля и предотвращают его вибрацию. Основной принцип их работы заключается в создании постоянного упругого усилия после установки пластины на посадочные болты.

Ключевым этапом монтажа является достижение корректного натяжения пружины. Фиксатор должен быть заведен под головку болта до характерного щелчка или ощутимого упора. Это свидетельствует о том, что пружинный элемент преодолел сопротивление и занял рабочее положение, создав необходимое прижимное усилие.

Критерии правильного натяжения и последствия ошибок

Недостаточное натяжение:

Приводит к слабому прижиму знака.
Вызывает дребезжание и вибрацию пластины на ходу.
Повышает риск самопроизвольного отстегивания фиксатора от вибрации или при мойке.
Может стать причиной потери номерного знака во время движения.

Чрезмерное натяжение (перетяжка):

Возникает при попытке "дожать" фиксатор после щелчка или при использовании инструментов (отвертки, пассатижей).
Вызывает пластическую деформацию или поломку пружинного язычка фиксатора.
Может повредить резьбу болта или сорвать его головку.
Деформирует саму пластину номерного знака в месте прижима.

Правильное натяжение достигается только усилием рук. Использование инструментов для затяжки пружинных фиксаторов категорически недопустимо. При монтаже следует убедиться, что фиксатор полностью сел на место по всей своей площади и надежно обхватывает стержень болта. После установки всех фиксаторов необходимо проверить отсутствие люфта знака, слегка потянув его на себя.

Состояние натяжения	Признак	Основной риск
Правильное	Четкий щелчок/упор, плотный прижим без люфта	Отсутствует
Недостаточное	Отсутствие щелчка, фиксатор легко двигается пальцем, люфт знака	Потеря знака, вибрация
Чрезмерное	Деформированный или сломанный язычок фиксатора, поврежденный болт	Разрушение крепежа, невозможность демонтажа

Монтаж подсветки номерного знака: подключение проводов

Подключение проводов подсветки требует внимательности и соблюдения схемы электропитания. Основная задача – обеспечить подачу напряжения на лампы подсветки только при включении габаритных огней или освещения автомобиля.

Найдите штатные провода габаритных огней вблизи места установки номерного знака (часто в багажнике или под задним бампером). Обычно это жгут, идущий к задним фонарям. Идентифицируйте провод, отвечающий за питание габаритов – для этого потребуется мультиметр или пробник.

Схема подключения и соединение проводов

Этапы подключения:

Подготовка проводов подсветки: Провода от блока подсветки (или отдельных светодиодных ламп) имеют два контакта: плюс (обычно красный или помечен "+") и минус (обычно черный или помечен "-").
Подключение плюса (+): Плюсовой провод подсветки соедините с найденным плюсовым проводом габаритных огней. Это обеспечит включение подсветки номера синхронно с габаритами.
Подключение минуса (-): Минусовой провод подсветки подключите к надежной "массе" кузова автомобиля. Это может быть специальная точка крепления на кузове (болт, скоба, очищенная от краски и грязи) или надежный минусовой провод в жгуте.

Способы соединения:

Скрутка + изоляция: Минимально надежный способ. Провода зачищаются, плотно скручиваются и тщательно изолируются изолентой высокого качества или термоусадочной трубкой.
Пайка: Более надежный и долговечный вариант. Провода зачищаются, скручиваются (или накладываются друг на друга), пропаиваются и изолируются.
Клеммные соединения: Наиболее предпочтительный и удобный способ. Используйте:
- Обжимные клеммные колпачки (СИЗ).
- Пластиковые клеммники (типа Wago или аналоги).
- Обжимные гильзы с изоляцией.

Изоляция и защита: Независимо от выбранного способа соединения, каждое место подключения должно быть тщательно изолировано для предотвращения замыкания и окисления. Используйте термоусадочную трубку (лучший вариант, обеспечивающий герметичность) или качественную ПВХ изоленту, намотанную в несколько слоев.

Тестирование: Перед окончательной фиксацией подсветки и укладкой проводов обязательно проверьте работоспособность:

Включите зажигание.
Включите габаритные огни.
Убедитесь, что подсветка номерного знака загорелась.
Выключите габариты и проверьте, что подсветка погасла.

При тестировании контролируйте отсутствие искрения, нагрева проводов или запаха гари. Провода аккуратно закрепите стяжками, избегая натяжения и перегибов, а также контакта с подвижными элементами или острыми кромками.

ВАЖНО: Перед началом любых работ с электропроводкой автомобиля обязательно отсоедините минусовую клемму аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания и повреждения электрооборудования.

Вертикальный контроль по ГОСТу: допустимые углы наклона

ГОСТ Р 50577-2018 строго регламентирует допустимый угол отклонения номерного знака от вертикальной оси при виде сбоку. Максимально разрешённое значение составляет 5 градусов. Это требование обеспечивает корректное распознавание знака автоматическими системами контроля (камерами фиксации нарушений) и визуальное восприятие сотрудниками ГИБДД, особенно при движении автомобиля под уклон или на подъёме.

Отклонение измеряется относительно плоскости знака: при превышении указанного угла возникает риск частичного считывания символов или полной неидентифицируемости. Для проверки используется специализированный угломер либо цифровой инклинометр, прикладываемый к поверхности таблички. Нарушение нормы классифицируется по статье 12.2 КоАП РФ как нечитаемый, установленный с нарушением требований госстандарта регистрационный знак.

Ключевые требования и измерения

Порядок контроля вертикального положения:

Автомобиль размещается на ровной горизонтальной поверхности.
Измерительный инструмент (угломер) фиксируется на лицевой плоскости знака.
Определяется угол между вертикалью (отвесной линией) и плоскостью таблички.

Важно: Требование распространяется на все типы транспортных средств, включая:

Легковые и грузовые автомобили
Мотоциклы и спецтехнику
Прицепы и полуприцепы

Параметр	Норма по ГОСТ	Допустимое отклонение
Угол наклона (вертикаль)	90° к дорожному покрытию	±5°

Проверка вибрации знака на ходу и методы устранения дребезжания

Дребезжание номерного знака возникает из-за резонансных колебаний при движении автомобиля, особенно на неровных поверхностях или высоких скоростях. Основными причинами являются ослабление крепежных элементов, деформация пластины знака или кузовной панели, отсутствие демпфирующих прокладок и неправильный монтаж.

Для диагностики проведите тест-драйв на разных режимах: разгоните автомобиль до 60-100 км/ч, проедьте по брусчатке или грунтовой дороге. Определите характер звука (локальный звон или вибрация всей панели) и проверьте люфт знака рукой при заглушенном двигателе, фиксируя точки максимального колебания.

Практические методы устранения вибрации

Подтяжка крепежа
Используйте торцевой ключ для равномерной затяжки всех болтов/саморезов. Применяйте контргайки или нейлоновые стопорные гайки для предотвращения самооткручивания.
Установка демпферов
- Резиновые прокладки толщиной 2-5 мм между знаком и кузовом
- Пористые двусторонние скотчи-буферы по периметру знака
- Силиконовые втулки в крепежные отверстия
Коррекция геометрии
Выровняйте погнутый знак или подложите шайбы под крепеж для компенсации неровностей кузова. Для деформированных пластин используйте монтажную рамку с жесткими фиксаторами.
Замена материалов
Примените пластиковые винты вместо металлических для разрыва резонансной цепи. Установите подложку из микропористой резины на всю заднюю поверхность знака.

Метод	Инструменты	Время работ
Подтяжка крепежа	Ключ 8-10 мм, динамометрический ключ	5-7 минут
Установка демпферов	Нож, отвертка, силиконовый герметик	10-15 минут
Коррекция геометрии	Молоток с резиновым бойком, монтажная рамка	15-25 минут
Замена материалов	Комплект пластиковых креплений, антивибрационная лента	20-30 минут

После устранения причин дребезжания проведите повторный тест-драйв в аналогичных условиях. При сохранении вибрации проверьте состояние крепежных отверстий в кузове – изношенные гнезда требуют установки ремонтных втулок или замены крепежной пластины. Для особо сложных случаев используйте комбинированный метод: резиновую подложку + силиконовый герметик в зазорах + рамку с пружинными фиксаторами.

Использование нейлоновых стяжек как временного крепления

Нейлоновые стяжки (хомуты) применяются для экстренной фиксации номерного знака при повреждении штатных креплений или утере болтов. Они обеспечивают минимально допустимую фиксацию до восстановления нормального крепежа, предотвращая потерю знака во время движения.

Для монтажа стяжки пропускают через монтажные отверстия знака и технологические проушины кузова/рамки. Затяжка осуществляется до плотного прилегания таблички, излишки обрезаются кусачками. Важно избегать перекоса и вибрации знака, контролируя надежность фиксации.

Ограничения и риски

Временное решение: Под воздействием УФ-излучения и перепадов температур нейлон теряет прочность через 2-4 недели.
Юридические риски: В РФ и странах СНГ использование нештатного крепежа может трактоваться как нарушение ПДД (нечитаемость или неправильное расположение знака).
Эксплуатационные недостатки:
- Вибрация знака на неровностях
- Самопроизвольное ослабление при резких торможениях
- Уязвимость к механическому воздействию (вандализм)

Рекомендации: Замените стяжки штатным крепежом в течение 48 часов. Для проверки надежности удерживайте знак рукой и попытайтесь сдвинуть – люфт недопустим.

Правила замены деформированных рамок крепления

Деформированная рамка подлежит немедленной замене, так как не обеспечивает надежной фиксации номерного знака, что нарушает требования ПДД и может привести к его утере или повреждению. Перед началом работ убедитесь в наличии новой сертифицированной рамки, соответствующей типу вашего автомобиля и стандартам региона.

Демонтаж старой рамки производится путем откручивания крепежных винтов или болтов с помощью подходящего инструмента (обычно крестовая отвертка, ключ на 10 или 13 мм). Тщательно удалите все следы коррозии, грязи или остатков поврежденного крепежа с поверхности бампера или крепежной панели для обеспечения плотного прилегания новой конструкции.

Этапы монтажа новой рамки

Совместите монтажные отверстия новой рамки с отверстиями на кузове автомобиля.
Вставьте крепежные винты/болты (рекомендуется использовать новые во избежание самопроизвольного откручивания).
Затяните крепеж равномерно с умеренным усилием, используя динамометрический ключ при наличии спецификаций производителя.
Убедитесь в отсутствии перекосов и плотном прилегании рамки по всему периметру.

Критические требования по завершении работ:

Номерной знак должен располагаться строго вертикально без зазоров между поверхностью рамки и пластиной.
Запрещается установка при сильной деформации кузова в зоне крепления – требуется предварительный ремонт.
Проверьте видимость всех символов номера – края рамки не должны их перекрывать.

Тип дефекта	Допустимость ремонта	Рекомендуемое действие
Незначительные царапины	Допустима эксплуатация	Косметическая обработка
Трещины пластика	Недопустимо	Полная замена
Коррозия крепежа	Недопустимо	Замена болтов/гаек
Изгиб несущей части	Недопустимо	Замена рамки

После установки проверьте устойчивость номерного знака – попытка ручного смещения не должна вызывать люфт или дребезжание. Регулярно контролируйте состояние крепежа, особенно в зимний период из-за воздействия реагентов.

Особенности фиксации транзитных номеров на мягких поверхностях

Транзитные номера, будучи временными и часто менее жесткими, чем стандартные металлические знаки, требуют специфического подхода при установке на мягкие поверхности автомобиля. К таким поверхностям относятся: тканевая обивка салона (задняя полка, боковины багажника), ковровые покрытия, мягкие термопластичные элементы интерьера или нестандартные демпфирующие накладки. Основная сложность заключается в невозможности применения традиционных винтовых соединений или жестких кронштейнов без риска деформации или разрыва материала основы.

Надежная фиксация должна исключать смещение знака при движении, вибрации или воздействии воздушного потока, одновременно минимизируя механическое воздействие на саму поверхность. Крепеж не должен оставлять стойких повреждений после снятия номера, особенно при работе с дорогостоящими текстильными или пластиковыми элементами отделки салона.

Способы и материалы для крепления

Наиболее эффективными методами монтажа транзитных номеров на мягкие основания считаются:

Специальные двусторонние скотчи: Используются термостойкие автомобильные варианты на вспененной основе (3М VHB, аналоги). Требуют идеально чистой и обезжиренной поверхности как знака, так и основы. Обеспечивают прочное сцепление с текстилем и мягким пластиком.
Липучки (текстильные застежки): Позволяют быстро снимать/устанавливать номер. Одна часть (крючковатая) крепится на тыльную сторону знака, вторая (ворсистая) – на поверхность авто. Необходимо выбирать модели с усиленным клеевым слоем, рассчитанные на эксплуатацию в условиях вибрации.
Гибкие магнитные держатели: Применимы только если под мягким покрытием находится металлическая основа (например, полка над стальным корпусом). Магниты интегрируются в гибкую силиконовую или резиновую подложку знака.
Бесклеевые решения: Карманы из прозрачного износостойкого пластика или винила, фиксируемые на поверхности с помощью эластичных стяжек, клипс или зажимов. Знак вставляется внутрь кармана.

Метод	Надежность	Воздействие на поверхность	Сложность демонтажа
Автоскотч VHB	Высокая	Минимальное (остатки клея удаляются очистителем)	Средняя
Липучки	Средняя	Минимальное	Низкая
Магниты	Зависит от толщины покрытия	Отсутствует	Низкая
Бесклеевые карманы	Низкая-Средняя	Отсутствует	Низкая

При выборе способа необходимо убедиться, что знак расположен строго вертикально, не перекрывает световые приборы и остается читаемым под любым углом. Для усиления фиксации на крупногабаритных транзитных знаках или при сложных формах поверхности рекомендуется комбинировать методы: например, дублировать скотч по периметру знака или использовать несколько пар усиленных липучек.

Список источников

При подготовке материалов о креплении автомобильных номерных знаков использовались авторитетные технические и нормативные документы. Основное внимание уделялось официальным стандартам и практическим руководствам по монтажу.

Ниже представлены ключевые источники, содержащие требования к конструкции креплений, допустимым способам установки и техническим характеристикам компонентов. Все материалы соответствуют действующему законодательству в сфере транспортной безопасности.

Нормативно-техническая документация

ГОСТ Р 50577-2018 "Знаки государственные регистрационные транспортных средств. Типы и основные размеры. Технические требования"
Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011)
Правила дорожного движения РФ (раздел "Основные положения по допуску ТС к эксплуатации")
Инструкции производителей крепежных систем: Hella, Novus, AutoBracket

Справочник автомеханика (раздел "Кузовные работы")
Технические бюллетени Общества автомобильных инженеров (SAE) по стандартам крепежных элементов
Методические рекомендации НИИ автомобильного транспорта по установке регистрационных знаков
