Обогрев заднего стекла не работает - как исправить

Статья обновлена: 18.08.2025

Обогрев заднего стекла – критически важная функция для безопасности вождения в холодное время года. Его неисправность ограничивает обзор, создавая аварийную ситуацию.

Причины отказа системы обогрева разнообразны: от перегоревшего предохранителя до повреждения токопроводящих нитей. Диагностика требует последовательной проверки ключевых элементов цепи.

Далее рассмотрим типовые причины поломки и пошаговые действия для самостоятельного выявления и устранения неисправности.

Тестирование кнопки активации на панели управления

Проверка работоспособности кнопки включения обогрева заднего стекла – первый диагностический шаг при отсутствии реакции системы. Физические повреждения или износ контактов часто становятся причиной неисправности.

Начните с визуального осмотра клавиши: утопленное положение, трещины или отслоение символа указывают на механическую поломку. При отсутствии внешних дефектов переходите к функциональной проверке.

Порядок диагностики кнопки

Требуемые инструменты: мультиметр в режиме прозвонки или омметра, тонкая отвертка для демонтажа панели (при необходимости).

Включите зажигание без запуска двигателя
Нажмите кнопку обогрева – индикатор активации должен загореться
При отсутствии подсветки:
- Снимите декоративную накладку панели управления
- Отсоедините электрический разъем кнопки

Проверка мультиметром:

Действие	Нормальные показания	Неисправность
Измерение сопротивления при выключенной кнопке	Бесконечность (разрыв цепи)	Нулевое сопротивление (залипание контактов)
Измерение сопротивления при нажатой кнопке	0-5 Ом (короткое замыкание)	Бесконечность (обрыв дорожек)

При обнаружении несоответствий замените кнопочный модуль. Если показания корректны – проблема в проводке или реле.

Визуальный осмотр токопроводящих нитей на стекле

Тщательно очистите всю поверхность заднего стекла от загрязнений и следов влаги, используя мягкую безворсовую ткань и стеклоочиститель. Убедитесь, что зона нагревательных нитей полностью сухая и доступна для детального изучения при хорошем освещении.

Включите зажигание и активируйте кнопку обогрева заднего стекла. Это поможет выявить неочевидные дефекты: некоторые повреждения становятся заметны только при нагреве нитей из-за теплового расширения.

Ключевые элементы для проверки

Сосредоточьтесь на следующих участках:

Целостность линий: Ищите обрывы, царапины или стёртые участки. Даже микротрещины (0.5-1 мм) могут нарушать контакт.
Края стекла: Проверьте места соединения нитей с токопроводящими шинами (толстые полосы по бокам/низу). Часто отслаивается токопроводящая паста или ломается контакт.
Зоны креплений: Осмотрите участки рядом с держателями антенны, штатными стикерами или дворниками – механические повреждения вероятны здесь.

Для поиска мелких дефектов используйте лупу или камеру смартфона с увеличением. Подозрительные участки отметьте водостойким маркером или стикером для последующего ремонта.

Тип дефекта	Внешние признаки	Критичность
Обрыв нити	Чёткий разрыв линии, темная точка на нити	Высокая (полный отказ секции)
Микротрещина	Тонкая чёрная полоска поперёк нити	Средняя (снижение эффективности)
Отслоение шины	Отхождение токопроводящей полосы от стекла	Высокая (отказ всей цепи)
Окисление контактов	Коричневые или зеленоватые пятна у клемм	Средняя (ухудшение проводимости)

При обнаружении повреждений оцените их масштаб: единичный обрыв обычно ремонтируется спецпастой, множественные дефекты или отслоение шины требуют замены стекла. Если визуально нити целы – проблема может быть в электрооборудовании.

Замер напряжения на контактах стекла мультиметром

Проверка напряжения на клеммах подогрева – ключевой этап диагностики. Для работы потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 0-20V. Включите зажигание и активируйте обогрев заднего стекла.

Снимите защитные колпачки с токопроводящих шин стекла. Красный щуп мультиметра подключите к «плюсовому» контакту (обычно соединен с коричневым проводом), черный – к «массе» (металлический кузов или минус АКБ). Убедитесь в надежности контакта щупов с токоведущими поверхностями.

Интерпретация результатов замера

Возможные показания прибора и их значение:

12-14V	Напряжение подается исправно. Проблема в самом стекле (обрыв нитей) или соединениях
0V	Обрыв цепи до контактов стекла. Проверьте:

Предохранитель (часто F4-F7 в монтажном блоке)
Реле обогрева
Целостность проводов от реле до стекла
Контакт в разъемах

Важно: Если напряжение ниже 10V, возможны:

Короткое замыкание в цепи
Окисление контактов
Неисправность генератора/АКБ

Поиск обрыва цепи питания тестером

Подготовьте мультиметр в режиме прозвонки или измерения сопротивления (Ω). Проверку начинайте с предохранителя цепи обогрева в монтажном блоке автомобиля. Установите щупы тестера на контакты предохранителя: звуковой сигнал или значение ≈0 Ом подтверждают исправность. Отсутствие реакции указывает на перегорание.

При исправном предохранителе переходите к реле обогрева. Снимите реле и проверьте наличие 12 В на управляющем контакте (при включенном зажигании и активированном обогреве). Отсутствие напряжения сигнализирует о проблеме в цепи управления. Далее проверьте силовые контакты реле: при подаче питания на катушку должно появляться замыкание (прозвонка).

Пошаговая диагностика проводки

Проверка питания на разъёме стекла:
- Отсоедините колодку проводов от контактов заднего стекла
- Включите обогрев и зажигание
- Измерьте напряжение между каждым проводом разъёма и массой авто
Отсутствие 12 В на плюсовом проводе требует проверки участка от реле до разъёма
Поиск обрыва в кабеле:
- Отключите аккумулятор
- Прозвоните мультиметром каждый провод от разъёма стекла до реле
- Замкните щупами начало и конец провода: звуковой сигнал = целостность
Обнаруженный обрыв устраните заменой участка кабеля или сращиванием
Диагностика "массы":
- Проверьте цепь от минусового контакта стекла до кузова
- Приложите один щуп к контакту, второй – к неокрашенной точке кузова
- Сопротивление должно быть близко к нулю (0.1–0.5 Ом)
Высокое сопротивление указывает на окисление или обрыв минусового провода

Точка проверки	Режим тестера	Норма	Неисправность
Плюсовой провод у стекла	Напряжение (DCV)	12±0.5V	Обрыв между реле и стеклом
Минусовой провод у стекла	Сопротивление (Ω)	0.1–0.5 Ом	Плохая "масса"
Проводка от реле до стекла	Прозвонка	Звуковой сигнал	Обрыв жилы

Обнаружив обрыв, зачистите контакты разъёмов, обожмите клеммы или замените повреждённый участок провода. При отсутствии доступа к кабелям используйте метод "прозвонки накоротко": закорачивайте провод у стекла и проверяйте сопротивление на конце у реле.

Проверка реле обогрева заднего стекла

Реле отвечает за подачу напряжения на нагревательные элементы стекла при активации кнопки в салоне. Неисправность этого компонента – частая причина отказа системы.

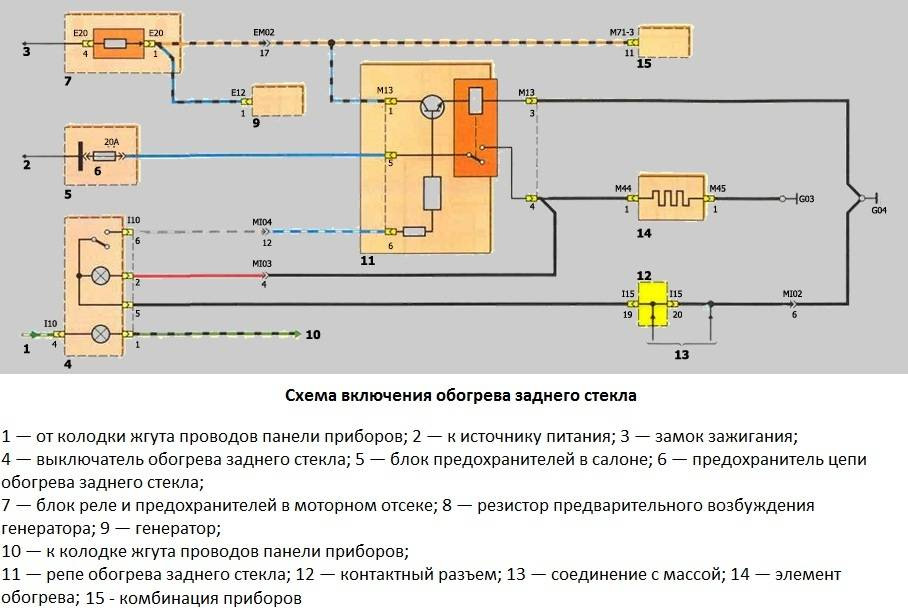

Для диагностики потребуется мультиметр и схема электрооборудования вашего авто. Реле обычно расположено в монтажном блоке под капотом или в салоне (часто обозначено символом «↯» или надписью «Rear Defog»).

Алгоритм проверки

1. Поиск и визуальный осмотр:

Отключите зажигание и снимите реле согласно руководству
Проверьте корпус на трещины, оплавления или следы копоти
Убедитесь в отсутствии окисления на контактах

2. Тестирование мультиметром:

Переведите прибор в режим прозвонки/измерения сопротивления
Проверьте обмотку реле: прикоснитесь щупами к контактам катушки (обычно 85-86). Исправное сопротивление – 50-120 Ом
Проверьте силовые контакты (30-87): при отсутствии напряжения на катушке сопротивление должно быть бесконечным

3. Проверка работоспособности:

Действие	Норма
Подайте 12V от АКБ на контакты катушки	Слышен четкий щелчок
Прозвоните контакты 30-87 под напряжением	Сопротивление ≈0 Ом

Примечание: Если реле не срабатывает или показывает обрыв/короткое замыкание – необходима замена. Устанавливайте аналог с идентичными параметрами (маркировка указана на корпусе).

Диагностика целостности массы на кузове

Проверка качества "массы" (отрицательного контакта) критична для работы обогрева заднего стекла, так как ток нагревательных нитей замыкается через кузов автомобиля. Коррозия, ослабление креплений или повреждение проводников в цепи заземления нарушают контакт, блокируя работу системы.

Начните с визуального осмотра точек подключения массы возле заднего стекла: снимите обшивку багажника/двери, проверьте контакты жгута питания обогрева, крепление массовых проводов к кузову и состояние металла в зоне соединений. Ищите окислы, ржавчину или механические дефекты.

Пошаговая проверка массы

Для точной диагностики выполните следующие действия:

Отключите зажигание и снимите клеммы с АКБ.
Зачистите контакты на массовых клеммах кузова и проводах щёткой по металлу.
Прозвоните цепь мультиметром:
- Переведите прибор в режим измерения сопротивления (Ω).
- Одним щупом коснитесь контакта массового провода обогревателя, вторым – чистого металла кузова (например, болта крепления).
- Показания выше 0.5 Ом указывают на плохой контакт.

Важные точки проверки:

Местоположение	Возможная проблема	Решение
Клемма в багажнике/двери	Обрыв провода, коррозия	Зачистка, замена клеммы
Кузовная площадка под болт	Ржавчина, слой краски	Шлифовка металла
Центральная масса салона	Ослабление гайки	Затяжка крепления

При обнаружении коррозии обработайте контакты антикоррозийным спреем после восстановления соединения. Если сопротивление массы в норме – переходите к проверке реле и управляющей электроники.

Осмотр контактных клемм на окисление и коррозию

Найдите клеммы питания обогревателя заднего стекла, расположенные по краям стекла (обычно в районе стойки кузова или на самой стеклянной поверхности). Обратите внимание на металлические контакты, к которым подходят провода от электросистемы автомобиля.

Визуально оцените состояние контактов: ищите характерные признаки проблем. Белый, зеленоватый или сизый налет указывает на окисление, а рыжие или коричневые хлопьевидные отложения сигнализируют о коррозии. Проверьте целостность пайки или прижима проводов к клеммам.

Процедура проверки и очистки

Отсоедините клеммы аккумулятора для безопасности перед работой с электрооборудованием.
Снимите защитные колпачки или декоративные накладки с контактных площадок на стекле.
Очистите контакты:
- Используйте мелкозернистую наждачную бумагу (№400-600) или специальную жидкость для очистки электронных контактов.
- Аккуратно удалите все окислы и коррозию до появления чистого металла.
- Протрите контакты безворсовой салфеткой, смоченной в спирте или бензине "калоша".
Проверьте крепление проводов: убедитесь в надежности соединения. Подтяните ослабшие клеммы или восстановите сломанную пайку.
Нанесите защитный состав: смажьте очищенные контакты токопроводящей смазкой или техническим вазелином для предотвращения повторного окисления.

Предупреждение: Не применяйте для очистки грубые абразивы или стальные щетки - они могут повредить токопроводящие дорожки на стекле. Избегайте попадания агрессивных жидкостей на уплотнители.

После очистки подсоедините аккумулятор и проверьте работу обогрева. Если проблема сохраняется - переходите к диагностике реле, предохранителей или целостности нитей на стекле.

Поиск повреждений проводки в жгуте до двери багажника

После проверки предохранителя и реле обогрева стекла, следующим шагом станет визуальный осмотр жгута проводов, идущего от кузова к двери багажника. Этот участок подвержен постоянным изгибам при открытии/закрытии, что приводит к перетиранию изоляции и обрыву жил.

Сосредоточьтесь на области гофры или резинового чехла между кузовом и дверью – это критическая точка. Повреждения часто скрыты под защитными кожухами, требующими частичной разборки обшивки багажника или стойки салона для доступа.

Порядок диагностики жгута

Выполните следующие действия для выявления неисправности:

Отключите питание: Снимите клемму «минус» с АКБ перед началом работ.
Снимите защитные чехлы: Освободите пластиковые хомуты/крепления гофры, аккуратно стяните резиновый чехол с жгута.
Визуальный осмотр: Ищите явные признаки:
- Перетертая или расплавленная изоляция
- Окисление контактов (зеленый/белый налет)
- Надломленные, оборванные провода
- Деформация разъемов
Прозвонка цепи: Используя мультиметр в режиме «прозвонки»:
- Одним щупом подключитесь к контакту разъема обогревателя на стекле
- Вторым щупом – к соответствующему контакту разъема в кузове
- Отсутствие звукового сигнала укажет на обрыв

Важно! Проверяйте все провода в жгуте – повреждение может затрагивать массу (GND) или управляющий сигнал, а не только «плюсовой» провод питания.

Распространенные повреждения

Тип повреждения	Локализация	Решение
Обрыв жилы	Внутри гофры, у входа в кузов/дверь	Замена отрезка провода, пайка с термоусадкой
Замыкание на массу	Участки с нарушенной изоляцией	Восстановление изоляции (кембрик, лента)
Коррозия контактов	Разъемы в дверной стойке	Очистка контактов, обработка WD-40

После ремонта обязательно зафиксируйте жгут пластиковыми стяжками, избегая натяжения, и наденьте защитный чехол для предотвращения повторных повреждений.

Тестирование работы генератора и напряжения АКБ

Проверка генератора и аккумулятора обязательна при неработающем обогреве заднего стекла, так как система требует стабильного напряжения. Слабый заряд или неисправность генератора могут помешать нагреву нитей даже при исправных предохранителях и цепях.

Начните с замера напряжения на клеммах АКБ при заглушенном двигателе: норма – 12.4–12.7 В. Затем запустите мотор и проверьте повторно: рабочий генератор выдаёт 13.8–14.8 В. Отклонения указывают на проблемы с батареей или зарядкой.

Методы диагностики

Выполните следующие шаги для точной локализации неисправности:

Тест АКБ под нагрузкой
- Подключите нагрузочную вилку на 5–10 секунд.
- Напряжение не должно падать ниже 9.6 В (для исправной батареи).
Проверка генератора
- Измерьте напряжение на выходе генератора (клемма «B+») при работающем моторе.
- Включите фары, печку и обогрев стекла – показания должны оставаться в диапазоне 13.8–14.8 В.

Анализ цепи заряда

Параметр	Норма	Отклонение
Падение напряжения на «массовом» проводе	< 0.2 В	Коррозия контактов
Напряжение между «B+» и АКБ	< 0.5 В	Обрыв/окисление провода

Важно: При низком напряжении генератора проверьте натяжение ремня и целостность проводки. Если АКБ не держит заряд – замените батарею. Отсутствие прогрева нитей при нормальных показателях указывает на другие причины неисправности.

Проверка замыкания нитей на корпус автомобиля

Замыкание токопроводящих нитей на металлические элементы кузова вызывает короткое замыкание и отключение питания цепи. Для диагностики потребуется мультиметр в режиме проверки сопротивления (Ω) или прозвонки. Отключите питание обогрева, снимите клеммы с аккумулятора для безопасности перед началом работ.

Снимите пластиковые накладки вокруг заднего стекла для доступа к контактным площадкам и токоведущим шинам. Осмотрите зоны прилегания нитей к уплотнителям и кузовным элементам – ищите потертости, переломы линий или следы оплавления, которые могут указывать на точку контакта с металлом.

Пошаговая методика проверки

Переведите мультиметр в режим прозвонки (значок диода или звука)
Подсоедините красный щуп к левой контактной площадке стекла
Черный щуп поочередно прикладывайте к оголенным металлическим деталям кузова:
- Крепежные болты стекла
- Кронштейны крепления лючка багажника
- Неокрашенные участки кузова вблизи зоны обогрева

Показания мультиметра	Диагностика
Звуковой сигнал / "0 Ом"	Прямое замыкание нити на кузов
Показания 1-100 Ом	Частичное замыкание (короткое на массу)
Бесконечность / "OL"	Замыкание отсутствует

Повторите проверку для правой контактной площадки. При обнаружении КЗ локализуйте точку повреждения методом последовательного замера участков нити. Визуально проверьте области пересечения нитей с дефростерными антеннами – частые зоны пробоя из-за вибрации.

Анализ таймерной системы отключения (если предусмотрена)

Многие современные автомобили оснащены таймерной системой для автоматического отключения обогрева заднего стекла. Это предотвращает перегрев и избыточное энергопотребление. Система активирует нагревательные элементы на строго определенное время (обычно 10–20 минут), после чего самостоятельно разрывает цепь питания независимо от положения кнопки.

Если обогрев перестал работать раньше ожидаемого срока или не включается вовсе, причиной может быть сбой именно в этом модуле. Важно исключить другие неисправности (предохранитель, проводку, контакты) перед проверкой таймера.

Диагностика таймерной системы

Для проверки выполните следующие действия:

Определите наличие таймера: изучите руководство по эксплуатации авто. Косвенный признак – кратковременная работа обогрева даже при ручном включении.
Проверьте сигнал управления:
- Включите зажигание и активируйте обогрев.
- С помощью мультиметра измерьте напряжение на управляющем проводе реле обогрева (цвет провода уточните в электросхеме авто).
Засеките время: Если напряжение пропадает через 10–20 минут – таймер исправен. Отсутствие напряжения с самого начала или постоянное присутствие (>20 мин) указывает на неполадку.

Признак неисправности	Возможная причина
Обогрев отключается через 1–2 минуты	Сбой калибровки таймера, повреждение датчика температуры стекла
Обогрев не включается, но управляющее напряжение есть	Поломка реле, обрыв цепи после модуля таймера
Обогрев работает постоянно (далее 30 мин)	Залипание реле, выход из строя таймерного модуля

Решение при подтвержденной неисправности: Замена таймерного модуля или реле. Модуль обычно расположен в блоке предохранителей салона или моторного отсека. В некоторых случаях помогает сброс ошибок бортового компьютера через диагностический разъем OBD-II.

Обработка поврежденных нитей токопроводящим клеем

При обрыве одной или нескольких нитей нанесения токопроводящего клея позволяет восстановить цепь без замены всего стекла. Этот метод эффективен для точечных повреждений, но требует аккуратности и соблюдения технологии.

Перед началом работ тщательно очистите зону ремонта обезжиривателем (изопропиловым спиртом) и заклейте края малярным скотчем, оставив только поврежденный участок. Используйте специализированный клей для автомобильных стекол с содержанием серебра или меди – бытовые составы не обеспечат достаточной проводимости и адгезии.

Пошаговая инструкция

Подготовка поверхности: Удалите остатки старой нити в месте обрыва иглой или скальпелем (участок 2-3 мм).
Нанесение клея:
- Тонкой иглой или зубочисткой нанесите минимальную каплю состава
- Соедините концы оборванной нити, создав перемычку длиной не более 4-5 мм
Сушка: Выдержите 10-15 минут до схватывания, затем удалите скотч. Полная полимеризация занимает 24 часа – избегайте включения обогрева в этот период.

Важные нюансы:

Толщина слоя	Избыток клея снижает проводимость и вызывает перегрев
Проверка	После высыхания проверьте сопротивление мультиметром (разница со смежными нитями ≤ 15%)
Ограничения	Не применяйте при повреждении >30% нитей или отслоении токопроводящего слоя

Предупреждение: Избегайте контакта клея с дефростерными контактами по краям стекла – это может вызвать короткое замыкание. При работе в гараже обеспечьте вентиляцию – пары большинства составов токсичны.

Список источников

Информация в статье основана на проверенных технических источниках, включая официальные руководства производителей, специализированную литературу по ремонту автомобилей и рекомендации авторитетных автомобильных порталов. Это обеспечивает точность диагностических процедур и методов устранения неисправностей.

При самостоятельном ремонте системы обогрева заднего стекла крайне важно опираться на достоверные данные, учитывающие специфику электрических цепей и конструктивные особенности современных автомобилей. Представленные ниже материалы помогут углубить понимание принципов работы системы и нюансов ее обслуживания.

Электрооборудование автомобилей: Учебное пособие для вузов. Под ред. В.К. Вишневецкого. Издательство "Академия", 2018.
Руководство по ремонту и техническому обслуживанию автомобилей (конкретные модели). Издательства "Легион-Автодата", "Haynes Publishing".
Официальные сервисные бюллетени и техническая документация ведущих автопроизводителей (General Motors, Volkswagen Group, Toyota, Hyundai-Kia и др.).
Специализированные автомобильные порталы и технические ресурсы: "За рулем", "Авторевю", "Дром", "Колеса.ру" (разделы "Помощь" и "Техническая библиотека").
Мультимарочные пособия по диагностике электронных систем автомобиля. Издательство "За рулем", 2021.
Форумные обсуждения и кейсы с профильных технических разделов крупных автомобильных сообществ (например, "Drive2", "Форум Auto.ru").
Учебные материалы по автомобильной электротехнике и системам комфорта от профессиональных учебных центров (например, Академия Bosch, учебные центры TÜV NORD).
