Статья обновлена: 18.08.2025

Геометрия ходовой части автомобиля напрямую влияет на управляемость, безопасность движения и износ шин. Регулировка углов установки колес (сход-развал) – обязательная процедура для поддержания оптимальных характеристик подвески.

Специализированное оборудование для сход-развала обеспечивает точность измерений и корректировки параметров. От его технического уровня и функциональности зависит качество и скорость выполнения работ.

В статье подробно рассмотрено назначение стендов, представлен рейтинг лучших моделей, проанализированы их ключевые рабочие характеристики и особенности грамотной эксплуатации для долговечной и безотказной работы.

Типы оборудования для сход-развала

Оптические системы, известные с середины XX века, используют механические зеркала и визирные трубки. Принцип основан на проекции световых лучей на измерительные шкалы, что требует ручной юстировки и визуального считывания параметров оператором. Данные системы отличаются простотой конструкции, но критичны к точности установки измерительных головок на колёсах.

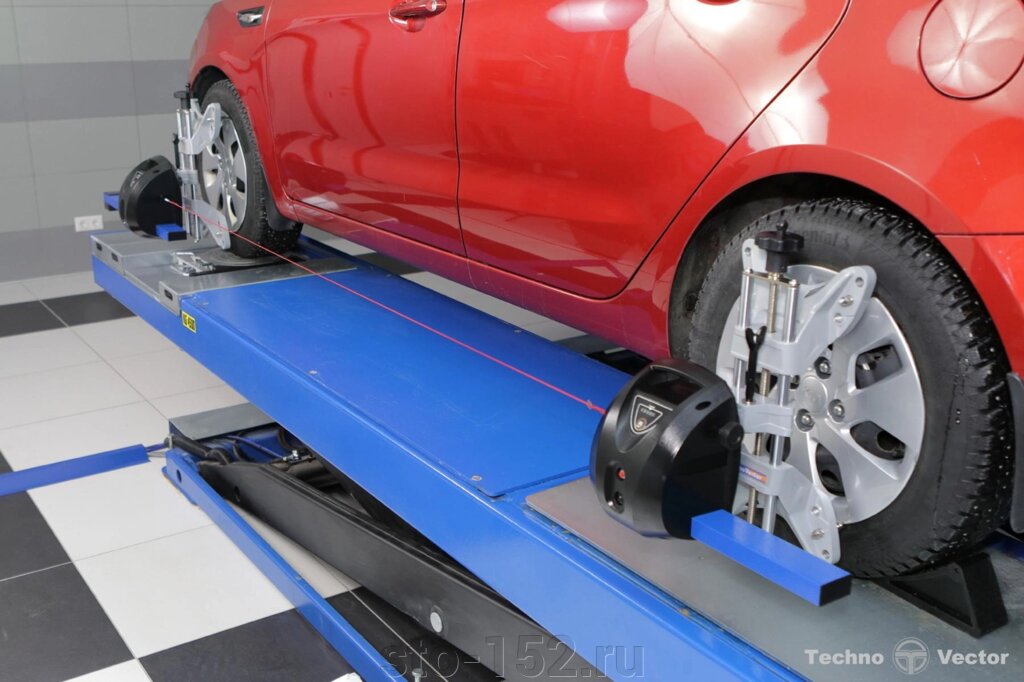

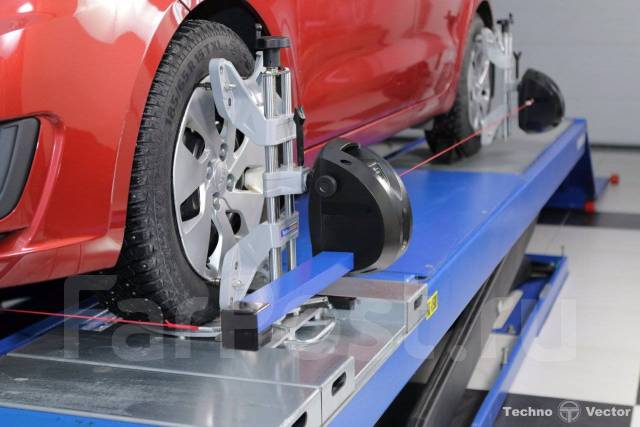

Лазерные технологии пришли на смену оптическим в 1990-х годах, заменив световые лучи лазерными проекциями. Датчики на колёсных креплениях фиксируют отклонения лазерных линий, передавая информацию на компьютер. Это сократило влияние человеческого фактора на точность измерений и ускорило процесс диагностики, хотя сохранило необходимость механической фиксации датчиков.

Сравнительные характеристики

Тип системы	Точность измерений	Скорость работы	Влияние оператора	Особенности эксплуатации
Оптические	±0.1° (низкая)	15-25 мин	Критично	Требует затемнения цеха, ручной расчёт параметров
Лазерные	±0.05° (средняя)	10-15 мин	Умеренное	Чувствительны к вибрациям, нужна калибровка датчиков
3D-системы	±0.01° (высокая)	3-7 мин	Минимальное	Автоматическая компенсация неровностей пола, интеграция с базами данных авто

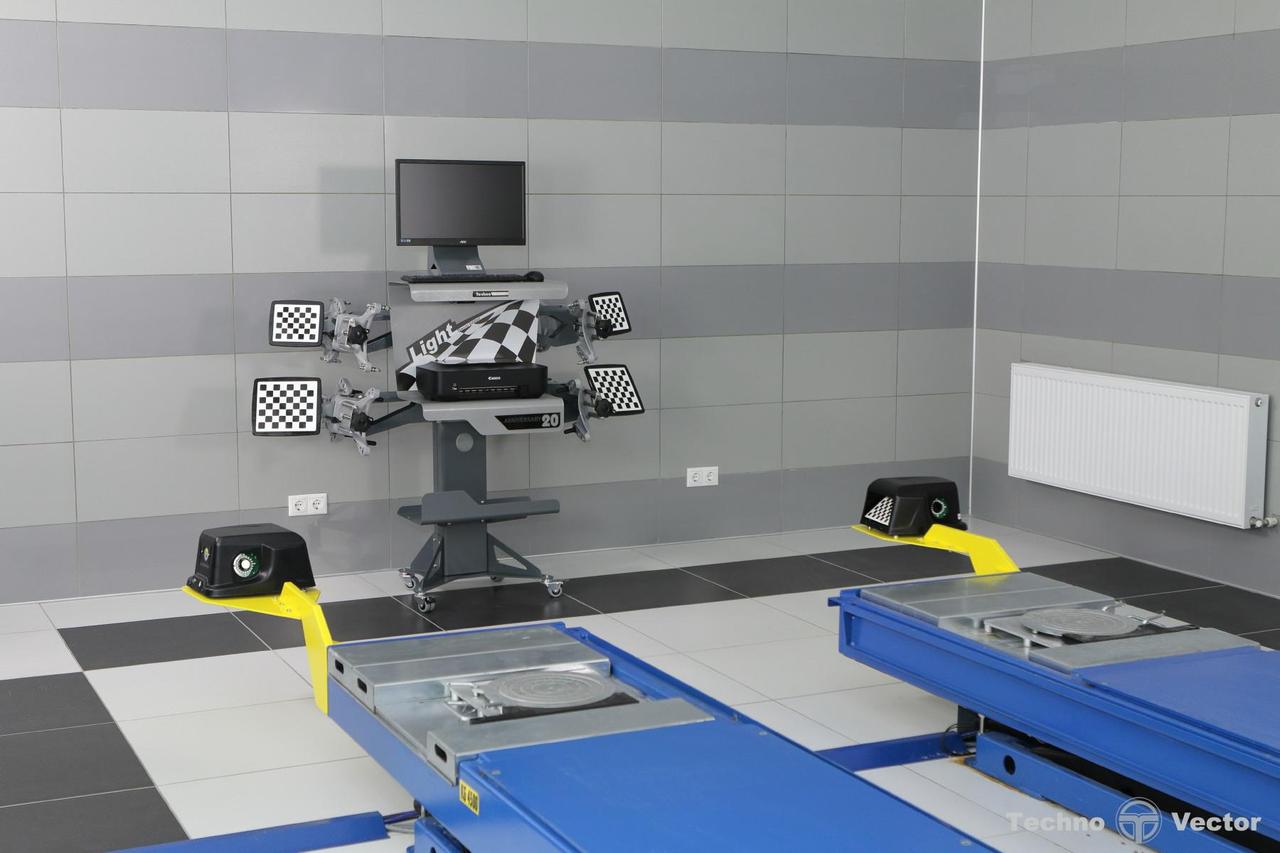

3D-технологии (с 2000-х гг.) используют камеры высокого разрешения, фиксирующие положение отражающих мишеней на колёсах. ПО создаёт цифровую 3D-модель подвески в реальном времени. Ключевые преимущества: автоматическое определение геометрии платформы, встроенные диагностические протоколы и минимальная подготовка автомобиля. Эксплуатация требует контроля чистоты мишеней и регулярного обновления ПО.

Критическая важность регулировки для безопасности и износа шин

Некорректные углы установки колес (сход-развал) напрямую влияют на пятно контакта шины с дорожным покрытием. При отклонении от норм нагрузка распределяется неравномерно: отдельные участки протектора испытывают повышенное трение, что провоцирует ускоренный и неравномерный износ. Возникает "пилообразный" износ, грыжи, "лысые" зоны или одностороннее стирание резины, сокращающее ресурс покрышек на 30-70% даже при исправной подвеске.

Нарушенная геометрия колес ухудшает управляемость и устойчивость автомобиля. Автомобиль теряет точность реакции на рулевой ввод, появляется увод в сторону, "плавание" на прямой, особенно заметное на высокой скорости или мокром асфальте. Это увеличивает риск потери контроля в экстренных ситуациях (резкое торможение, объезд препятствия), а также повышает утомляемость водителя из-за необходимости постоянной корректировки траектории.

Ключевые риски и последствия

Безопасность:
- Увеличение тормозного пути из-за уменьшения площади контакта шины
- Снижение эффективности ABS и систем стабилизации
- Риск аквапланирования на мокрой дороге (при изношенном протекторе)
Экономика:
- Преждевременная замена комплекта шин (досрочные затраты)
- Повышенный расход топлива (до 10%) из-за сопротивления качению
- Ускоренный износ деталей подвески (шаровых, рулевых наконечников)

Типичные признаки нарушений:

Симптом	Вероятная причина
Автомобиль "тянет" влево/вправо	Разница углов развала или схождения
Визг шин в поворотах на малой скорости	Избыточное положительное схождение
Пилообразный износ по краям протектора	Ошибки в развале или давлении в шинах
Односторонний износ по всей ширине	Неправильный угол развала колеса

Эксплуатационные требования: Регулировку проводят после ремонта ходовой (замена рычагов, сайлентблоков), при сезонной смене шин, после сильных ударов о препятствия или каждые 15-20 тыс. км. Точность настройки зависит от квалификации оператора и исправности стенда. Современные 3D-системы обеспечивают погрешность до 1-2 угловых минут, что критично для премиальных авто и спортивного вождения.

Рейтинг: топ-5 лучших 3D-стендов по точности измерений

Точность измерений – ключевой параметр при выборе 3D-стенда, напрямую влияющий на качество регулировки углов установки колес. Современные системы используют камеры высокого разрешения, сложные алгоритмы обработки данных и эталонные калибровочные мишени для минимизации погрешностей. Погрешность ведущих моделей не превышает 2-3 угловых минуты.

При составлении рейтинга учитывались результаты независимых тестов, стабильность работы в различных условиях эксплуатации (освещенность, вибрации), качество калибровочного оборудования и отзывы профильных СТО. Особое внимание уделялось воспроизводимости результатов при повторных измерениях без изменения положения автомобиля.

Топ-5 моделей по точности

HUNTER HAWK EYE ELITE: Лидер отрасли. Погрешность ±2'. Автоматическая компенсация вибрации, 12-мегапиксельные камеры с ИК-фильтрами. Сертифицирован VW/Audi, Mercedes-Benz.
BEISSBARTH HIGHSCAN 3D XR: Точность ±2'. Система активного подавления помех, защищенные мишени с RFID. Широкий охват (до 8 постов), интеграция с OEM-базами.
ROTARY LASER ELITE 3D: Погрешность ±3'. Мощный софт с 3D-визуализацией подвески, встроенный модуль диагностики геометрии рамы. Устойчив к засветке.
NUSSBAUM PROFILINE 8.32: Точность ±3'. Уникальная технология динамической калибровки мишеней, Wi-Fi передача данных. Оптимизирован для грузового транспорта.
JOSAM EXTRA PRECISION 3D: Погрешность ±3'. Акцент на износостойкость мишеней (керамические вставки), алгоритмы коррекции температурных деформаций. Лучшее сочетание цены и точности.

Модель	Точность (± ')	Ключевая особенность	Калибровка
HUNTER HAWK EYE ELITE	2	Адаптация к вибрациям в реальном времени	Автоматическая, с эталонной балкой
BEISSBARTH HIGHSCAN 3D XR	2	RFID-метки для отслеживания истории мишеней	Мастер-мишень + ПО
ROTARY LASER ELITE 3D	3	Расширенная 3D-модель подвески	Электронный уровень
NUSSBAUM PROFILINE 8.32	3	Динамическая стабилизация данных	Бесконтактный мастер-стенд
JOSAM EXTRA PRECISION 3D	3	Термокомпенсирующие датчики	Механические эталоны

Для сохранения заявленной точности критически важна регулярная калибровка оборудования (рекомендуется – раз в 3-6 месяцев) с использованием сертифицированных эталонов. Нарушение процедур калибровки или использование поврежденных мишеней сводит преимущества даже топовых систем к нулю. Эксплуатация требует чистоты оптики камер и отсутствия механических ударов по измерительным блокам.

Лучшие лазерные модели для малых автосервисов (цена/качество)

Для малых автосервисов, где важен баланс стоимости, надежности и достаточной функциональности, лазерные стенды сход-развала остаются востребованным решением. Они предлагают хорошую точность измерений при существенно более низкой цене по сравнению с 3D-системами, проще в освоении и требуют меньше места.

При выборе оптимальной модели ключевыми критериями становятся: точность и стабильность измерений, скорость и удобство работы, надежность конструкции, простота калибровки, качество ПО и уровень сервисной поддержки в регионе. Рассмотрим модели, хорошо зарекомендовавшие себя в этом сегменте.

Лидеры рынка в категории "цена/качество"

Модель	Ключевые характеристики	Преимущества для малого сервиса	Приблизительный ценовой диапазон (базовый комплект)
Hunter HawkEye Elite	Лазерная оптика, цифровые датчики углов, встроенный принтер (опционально), ПО WinALIGN.	Высочайшая надежность, интуитивное ПО, быстрая окупаемость, отличная сервисная сеть.	Средний (выше базового, но оправдано)
Hofmann Geodetic 140 / Geodetic WHEEL	Лазерные измерительные головки, поворотные платформы, ПО Geodetic.	Проверенная временем точность, очень надежная механика, простота эксплуатации и калибровки.	Средний
Beissbarth LaserTouch 860 / 880	Лазерные измерительные блоки, поворотные платформы, ПО Beissbarth.	Компактность, точность немецкой школы, прочная конструкция, понятный интерфейс ПО.	Средний
Nussbaum Basic Plus / Pro	Лазерные измерительные мачты, поворотные платформы, ПО Nussbaum.	Хорошее соотношение цены и функциональности, адаптированное ПО, часто выгодные комплектации "под ключ".	От низкого до среднего

Критические рабочие характеристики:

Точность измерения углов: Должна составлять не хуже ±2 угловых минут (0.03°) для развала и схождения. Указанные модели соответствуют или превосходят этот параметр.
Скорость работы: Время на замер и регулировку одного автомобиля – в среднем 30-45 минут для опытного мастера.
База данных: Наличие актуальной и регулярно обновляемой базы данных углов установки для широкого спектра автомобилей (включая отечественные и популярные азиатские/европейские).
Механика (поворотные платформы, подъемники): Надежность, плавность хода, отсутствие люфтов – залог долговечности и точности стенда.

Особенности эксплуатации в условиях малого сервиса:

Обучение персонала: Проще и быстрее, чем для 3D-систем, что критично при небольшом штате.
Площадь: Требуют меньше места по сравнению с 3D-стендами (нет необходимости в камерах и мишенях на большом расстоянии).
Надежность и ремонтопригодность: Лазерные системы, особенно от топовых брендов, известны высокой надежностью. Запчасти и сервис должны быть доступны.
Калибровка: Регулярная (раз в 1-3 месяца) калибровка обязательна для поддержания точности. Процедура должна быть относительно простой.
Целевая аудитория: Идеально подходят для массового сегмента легковых автомобилей и легких коммерческих, что составляет основной поток малого СТО. Для экзотики или сложных регулировок (например, полный 3D-протокол) могут быть ограничены.

Самые надежные оптические системы начального уровня

Оптические системы сход-развала начального уровня – оптимальное решение для небольших автосервисов и частных мастеров, делающих первые шаги в диагностике подвески. Они обеспечивают базовую точность измерений (погрешность ±2-5 угловых минут) при минимальных затратах. Простота конструкции исключает сложную электронику, что повышает устойчивость к вибрациям, перепадам температур и случайным механическим воздействиям.

Ключевые факторы надежности включают защищенные алюминиевые корпуса измерительных головок, устойчивые к ударам мишени со специальным покрытием, а также дублированную систему фиксации на колесах. Герметизация оптических элементов предотвращает запотевание и загрязнение линз. Такие системы не требуют идеальных условий освещения или идеально ровного пола, сохраняя работоспособность в типичной мастерской.

Топ-4 модели для начинающих

Производитель	Модель	Ключевые характеристики	Особенности эксплуатации
Hofmann	Geodyna 100	Механические уровни с нониусной шкалой, стальные крепления	Калибровка 1 раз в 6 месяцев, устойчивость к падениям с высоты до 0.8 м
Nussbaum	BasicLine Optic	Магнитные адаптеры, компенсация биения дисков	Замена защитных стекол раз в 2 года, не требует ПО
Ravaglioli	Optic 2000	Антибликовые линзы, вес головки 1.2 кг	Чистка оптики сухой салфеткой после каждого использования
John Bean	OptiMate	Защищенные от окисления контакты, диапазон -10°C...+45°C	Запрещена мойка под давлением, хранение в кейсе с силикагелем

Эксплуатация требует строгого соблюдения двух правил: фиксации головок строго параллельно оси вращения колеса и регулярной проверки нулевых показателей на ровной поверхности. Критически важно избегать ударов по измерительным шкалам и хранить оборудование в штатных кейсах. Средний срок службы при интенсивном использовании (15 машин/день) составляет 5-7 лет без капитального ремонта.

Рейтинг брендов по долговечности и устойчивости к нагрузкам

Долговечность и устойчивость к нагрузкам напрямую влияют на ресурс оборудования и точность измерений при интенсивной эксплуатации в условиях сервиса. Ключевыми факторами здесь являются качество материалов, защита от вибраций, конструктивная прочность компонентов и устойчивость к температурным перепадам.

Экспертные оценки и отзывы профильных СТО выделяют бренды, чье оборудование демонстрирует минимальный износ даже при высоких ежедневных нагрузках. Рейтинг составлен на основе анализа отказов, ресурса подшипников, рамных конструкций и сенсорных систем.

Hunter Engineering
- Использует армированные полимеры и авиационный алюминий в платформах
- Пожизненная гарантия на подшипники поворотных платформ
- Защита датчиков от ударов и вибрации по стандарту MIL-STD-810G
Beissbarth
- Чугунные направляющие с антикоррозионным покрытием
- Система компенсации статических перегрузок до 3 тонн
- Усиленные шарниры подъемников с ресурсом 500+ циклов/день
Hofmann (Snap-on)
- Каркасы из легированной стали с тройным цинкованием
- Бесконтактные сенсоры в ударопрочных гермокорпусах
- Термостабилизированные измерительные головки (-30°C...+50°C)
Ravaglioli
- Гидроприводы с защитой от пиковых давлений
- Самосмазывающиеся направляющие шиномонтажных модулей
- Кевларовые армирующие вставки в измерительных рычагах

Оборудование для спецтехники: отдельные лидирующие модели

Спецтехника (погрузчики, экскаваторы, автокраны) предъявляет повышенные требования к точности регулировок из-за высоких нагрузок, сложных условий эксплуатации и необходимости обеспечения безопасности. Сход-развал для таких машин требует специализированного оборудования с усиленной конструкцией, адаптированными интерфейсами и расширенными базами данных.

Лидеры рынка предлагают решения, способные работать с крупногабаритными колесами, высоким клиренсом и разнообразными системами подвески. Ключевыми факторами выбора являются надежность в полевых условиях, точность измерений при больших углах установки колес и возможность работы с нестандартными шасси.

Топ-модели для спецтехники

Hunter DSP 800: Мощная платформа с усиленными адаптерами (грузоподъемность до 10 т/ось), специализированные программы для погрузчиков, экскаваторов-планировщиков. Измеряет углы до ±25°. Отличается вандалоустойчивым корпусом и функцией компенсации биения обода.
Beissbarth SPA 3D XT HD: Система с камерами высокого разрешения для работы на расстоянии до 1,8 м. Поддерживает сверхкрупные шины (диаметром до 2,5 м). Имеет уникальный режим "Уклон" для точной регулировки спецтехники на неровной поверхности.
John Bean JBCX HD: Профильное решение для сельхозтехники и карьерных самосвалов. Оснащена пневматическими подкатными платформами грузоподъемностью 20 тонн. База данных включает >15 000 моделей спецтехники, включая устаревшие.

Модель	Ключевая характеристика	Макс. нагрузка (т/ось)	Особенность
Hofmann Geodyna 3000HD	Лазерная инерционная технология	12	Не требует ровного пола, мобильность
Ravaglioli RTC 170 HD	Система двойных инфракрасных датчиков	8	Защита от пыли/влаги IP68, работа при -30°C

Эксплуатационные нюансы: Для большинства моделей критично регулярное обновление ПО и калибровка (рекомендуется каждые 6 месяцев). Требуется обучение персонала работе с нестандартными шасси. Измерения проводятся только при полной разгрузке ковша/стрелы и контроле давления в шинах.

Ключевая характеристика: погрешность измерений и допустимые нормы

Погрешность измерений определяет максимальное отклонение показаний стенда от реальных значений углов установки колес. Эта характеристика является критической при выборе оборудования, так как напрямую влияет на точность регулировки. Низкая погрешность гарантирует правильную геометрию ходовой части, что обеспечивает безопасность движения, равномерный износ резины и предсказуемую управляемость автомобиля.

Современные 3D-стенды лидируют по точности, предлагая погрешность в диапазоне ±2-5 угловых минут (0.03°-0.08°). Оптические системы обычно имеют погрешность ±5-15 минут (0.08°-0.25°). Допустимые нормы для легковых автомобилей регламентируются производителями и обычно составляют: ±5-10 минут для развала, ±3-5 минут для схождения, ±15-30 минут для угла продольного наклона шкворня (кастера). Превышение этих значений требует корректировки.

Факторы, влияющие на точность измерений

Калибровка оборудования: Требует регулярного выполнения (рекомендуется раз в 1-3 месяца)
Качество монтажа мишеней/датчиков: Перекос креплений увеличивает погрешность
Состояние платформ: Деформация поворотных кругов или подъемников искажает данные
Программное обеспечение: Алгоритмы компенсации люфтов подвески и геометрии кузова

Тип оборудования	Типовая погрешность	Допустимый норматив
3D-стенды (оптическая камера)	±2-5 угл. мин	±5 угл. мин (развал/схождение)
Оптические (кордовые)	±5-15 угл. мин	±10 угл. мин (развал/схождение)
Лазерные	±7-12 угл. мин	±10 угл. мин (развал/схождение)

Важно: Погрешность суммируется на всех этапах измерения. Производители указывают погрешность для идеальных условий. Реальная точность зависит от соблюдения технологии работ: центрирования руля, компенсации биения дисков, нагрузки авто и температуры в помещении. Регулярная верификация оборудования эталонными приспособлениями - обязательное условие сохранения заявленной точности.

Диапазон обрабатываемых колесных баз и диаметров дисков

Универсальность оборудования для сход-развала напрямую зависит от его способности обслуживать транспортные средства с разными габаритами. Ключевыми параметрами здесь являются минимальная и максимальная колесная база (расстояние между центрами передней и задней оси), а также допустимые диаметры колесных дисков. Эти характеристики определяют спектр автомобилей, которые могут быть корректно диагностированы и отрегулированы на конкретном стенде.

Современные 3D-стенды высокого класса обычно охватывают колесные базы от 1500 мм (малолитражки) до 4500 мм (микроавтобусы, пикапы). Для специализированных СТО, работающих с крупногабаритным транспортом, существуют модели с расширенным диапазоном до 6000 мм. Диаметр обрабатываемых дисков варьируется от 12 до 28 дюймов, что позволяет работать с колесами от компактных городских авто до внедорожников с литыми дисками большого размера.

Критические аспекты выбора

При подборе оборудования необходимо учитывать:

Тип сервиса: Для мультибрендовых СТО обязателен широкий диапазон (напр. 1500-4500 мм / 12"-28"), для узкоспециализированных – достаточно меньшего охвата.
Конструкция платформ: Регулируемые поворотные круги и подвижные рампы увеличивают универсальность.
Ограничения датчиков: Минимальный диаметр дисков часто определяется возможностью фиксации измерительных мишеней.

Важно помнить: превышение максимальной колесной базы или установка дисков вне допустимых размеров приводит к погрешностям измерений. Производители указывают эти параметры в технической документации, а современные стенды автоматически блокируют калибровку при несоответствии ТС заданным пределам.

Требования к грузоподъемности платформ и подъемников

Грузоподъемность платформы или подъемника является ключевым параметром безопасности и функциональности стенда сход-развала. Она должна гарантированно выдерживать полную массу обслуживаемого транспортного средства, включая снаряженный вес, пассажиров, груз и дополнительное оборудование. Превышение максимально допустимой нагрузки приводит к деформации конструктивных элементов, потере точности измерений и создает аварийную ситуацию для оператора и автомобиля.

Требования определяются спецификой целевых автомобилей: для легковых СТО достаточно 3-4 тонн, сервисам коммерческого транспорта или внедорожников необходимы платформы на 6-8 тонн. Производители указывают номинальную и предельную грузоподъемность в технической документации, при этом эксплуатация должна вестись строго в рамках номинального значения. Регулярные проверки целостности рамы, опорных плит и подъемных механизмов обязательны для поддержания заявленных характеристик.

Критерии выбора и эксплуатационные нормы

Классификация по массе: Оборудование разделяют на классы: до 3 т (малолитражки), 3-5 т (кроссоверы, седаны), 5-8 т (микроавтобусы, пикапы), свыше 8 т (коммерческий транспорт).
Запас прочности: Качественные стенды имеют запас прочности 25-30% от номинала для компенсации динамических нагрузок при заезде.
Равномерность распределения веса: Платформы оснащаются рифленой поверхностью и направляющими для предотвращения смещения колес, обеспечивая стабильность.

Класс ТС	Требуемая грузоподъемность	Типовые риски при перегрузке
Легковые (B, C)	3.0 - 4.0 т	Прогиб платформы, сбой калибровки датчиков
Внедорожники, фургоны (SUV)	4.5 - 6.0 т	Деформация поворотных кругов, люфт подшипников
Микроавтобусы, пикапы	6.5 - 8.0 т	Трещины в сварных швах рамы, отказ гидравлики

Эксплуатация подъемника близко к предельной грузоподъемности ускоряет износ компонентов. Необходимо учитывать массу диагностического оборудования, установленного на автомобиль. Производители запрещают модификацию или усиление конструкций – это аннулирует сертификацию безопасности. Регламент техобслуживания включает ежемесячный контроль геометрии платформы и тестовые подъемы эталонных грузов для верификации показаний.

Скорость сканирования и интерпретации данных в 3D-системах

Скорость сканирования и обработки информации напрямую определяет пропускную способность поста сход-развала. Современные 3D-системы выполняют захват положения мишеней на колесах за доли секунды, а алгоритмы мгновенно преобразуют данные в точные угловые значения. Это минимизирует время простоя автомобиля на подъемнике, позволяя сервису обслуживать больше клиентов без потери качества диагностики.

Процесс основан на высокоскоростных камерах, которые фиксируют оптические метки с частотой до 60 кадров в секунду. Полученные изображения анализируются специализированным ПО: строится 3D-модель подвески, рассчитываются углы развала, схождения и кастера. Задержка между сканированием и выводом результатов на экран у топовых моделей не превышает 2–3 секунд.

Ключевые аспекты скорости и точности

На эффективность работы влияют:

Разрешение и частота камер: высокое разрешение (1.3 Мп и выше) и частота обновления обеспечивают стабильность данных даже при вибрациях.
Алгоритмы распознавания: интеллектуальное ПО корректирует помехи (грязь на мишенях, перепады освещения).
Производительность вычислительного блока: мощные процессоры мгновенно обрабатывают массивы точек.

Для поддержания пиковой скорости критично соблюдать условия эксплуатации: чистоту оптики камер, отсутствие бликов на мишенях, стабильную температуру в помещении. Регулярная калибровка системы обязательна.

Модель	Время сканирования (сек)	Время обработки (сек)	Особенности ПО
Hunter HawkEye Elite	0.8	1.2	Адаптивные алгоритмы для сложных условий
John Bean DSP750	1.0	1.5	Многопоточная обработка данных
Hofmann Geodigit 3D Pro	1.2	1.8	Оптимизация для коммерческого транспорта

Совместимость с программным обеспечением и базами автомобилей

Современные стенды сход-развала критически зависят от программного обеспечения для интерпретации измерений и формирования рекомендаций по регулировкам. Качество и актуальность ПО определяют точность диагностики и скорость работы мастера. Программное обеспечение управляет измерительными датчиками, обрабатывает данные в реальном времени и предоставляет интуитивно понятные интерфейсы с визуализацией углов установки колес.

Ключевой аспект – интеграция с обширными базами данных по спецификациям производителей автомобилей. Эти базы содержат эталонные значения углов (развал, схождение, кастер) для тысяч моделей и модификаций ТС, учитывая год выпуска, тип привода и даже установленные опции. Без доступа к актуальным заводским допускам даже точные измерения теряют практический смысл, так как отсутствует эталон для сравнения.

Критерии эффективности ПО и баз данных

Полнота и актуальность базы: Регулярные обновления (в идеале – ежемесячные), охват редких и новых моделей, включая электромобили и коммерческий транспорт.
Глубина информации: Наличие не только стандартных углов, но и особенностей регулировки (например, последовательность операций, требования к нагрузке салона), схем расположения регулировочных узлов.
Интеллектуальные функции ПО: Автоматическая идентификация ТС по VIN/регистрационному номеру, диагностика износа подвески по косвенным признакам, формирование понятных отчетов для клиента.
Стабильность и интерфейс: Минимизация зависаний, удобная навигация, поддержка локализации (русский язык), возможность кастомизации отчетов.

Тип подключения/лицензии	Преимущества	Риски/ограничения
Постоянный онлайн-доступ	Мгновенные обновления баз, доступ к облачным сервисам хранения отчетов, техподдержка.	Зависимость от интернет-соединения, регулярные абонентские платежи.
Локальная установка с периодическими обновлениями	Работа без интернета, единоразовая покупка лицензии (частично).	Риск устаревания данных между обновлениями, платные апдейты, ограниченный объем базы на устройстве.

Кроссплатформенная совместимость (Windows, Android, iOS) расширяет возможности интеграции: данные со стенда могут передаваться на планшет мастера, ПК оператора или выводиться на отдельный монитор для клиента. Открытый API позволяет интегрировать ПО стенда в общую систему управления автосервисом (CRM), автоматизируя учет работ и формирование заказ-нарядов.

Грамотная установка оборудования: требования к помещению

Правильный монтаж стенда сход-развала напрямую влияет на точность измерений и долговечность оборудования. Ключевым фактором является подготовка помещения, которое должно соответствовать строгим техническим и эксплуатационным стандартам.

Пренебрежение требованиями к установочной зоне провоцирует систематические погрешности в работе, ускоренный износ компонентов и частые сбои оборудования. Гарантировать корректную диагностику возможно только при соблюдении всех регламентированных условий.

Критически важные параметры помещения

Параметр	Требование	Обоснование
Площадь и высота	Минимум 7м × 4м, высота потолков от 3.5 м	Обеспечивает маневрирование авто и работу подъемника
Поверхность пола	Абсолютно ровное бетонное покрытие (допуск ±2 мм/м²)	Фундамент для точной геометрии платформ и датчиков
Освещение	Равномерное ≥500 Люкс, отсутствие бликов	Исключает ошибки визуального контроля маркеров
Температурный режим	+15°C до +25°C (±2°C)	Стабильность калибровки электронных компонентов
Влажность	Максимум 60% без конденсата	Предотвращение коррозии измерительных головок
Вибрации	Полное отсутствие (удаленность от цеховых линий)	Точность сенсоров, чувствительных к микросдвигам
Электроснабжение	Стабильные 220В ±5% с контуром заземления	Защита от скачков напряжения в измерительной цепи

Дополнительные условия: Обязательна приточно-вытяжная вентиляция для отвода выхлопных газов при работающем двигателе во время регулировок. Требуется зона свободного доступа (1.5 м вокруг стенда) для обслуживания и поверки. Запрещена установка вблизи силовых щитов или сварочных постов из-за электромагнитных помех.

Процедура юстировки и калибровки: частота и методы

Юстировка обеспечивает точную настройку измерительных компонентов стенда (датчиков, камер, зеркал) для корректного позиционирования относительно контрольных точек автомобиля. Калибровка гарантирует соответствие показаний оборудования эталонным значениям через сверку с метрологическими стандартами. Без регулярного выполнения этих операций погрешность измерений углов установки колес может превышать допустимые нормы.

Периодичность процедур определяется интенсивностью эксплуатации и требованиями производителя оборудования. Базовая калибровка выполняется ежегодно, но при высоких нагрузках (15+ автомобилей в день) – раз в 6 месяцев. Юстировка проводится при каждом перемещении стенда, после механических воздействий или при обнаружении расхождений в диагностике идентичных автомобилей. Технический регламент конкретной модели всегда имеет приоритет.

Ключевые методы выполнения работ

Эталонная калибровка: Использование сертифицированных калибровочных штанг и платформ с фиксированными геометрическими параметрами. Показания оборудования сравниваются с эталонными значениями, вносятся поправочные коэффициенты.
Автоматизированная самодиагностика: Встроенное ПО современных стендов (Hunter, John Bean) проводит тесты датчиков и оптики. Требует подтверждения точности через эталонные инструменты 1 раз в квартал.
Юстировка по мишеням: Регулировка камер и отражателей с помощью прецизионных зеркал или лазерных целеуказателей. Обязательна после замены компонентов или физического воздействия на стойки.
Внешняя верификация: Привлечение аккредитованных метрологических служб для поверки оборудования с выдачей сертификата. Проводится согласно законодательным нормам раз в 1-2 года.

Тип оборудования	Рекомендуемая частота	Критерии необходимости внеплановой проверки
Оптические системы	Юстировка: раз в 3 месяца Калибровка: раз в 6 месяцев	Размытость изображения, ошибки распознавания мишеней
3D-стенды с датчиками инерции	Калибровка: раз в 12 месяцев Юстировка: при установке/перемещении	Нестабильные показания углов, сбои инициализации
Лазерные системы	Юстировка: раз в 2 месяца Калибровка: раз в 4 месяца	Расфокусировка луча, отклонения при построении осей

Для сохранения точности запрещается проводить работы при вибрациях основания или температуре за пределами диапазона +10°C...+30°C. Все регулировки выполняются инструментами из комплекта поставки. Результаты каждой процедуры фиксируются в электронном журнале стенда с указанием даты, параметров и исполнителя.

Особенности работы с электронными датчиками и камерами

Электронные датчики и камеры составляют основу современных стендов сход-развала, обеспечивая высокоточное измерение углов установки колес. Их функционирование базируется на сборе и обработке цифровых данных о пространственном положении колес относительно кузова автомобиля и контрольной рамы стенда.

Стабильность и точность измерений напрямую зависят от корректной калибровки оборудования перед началом работ. Процедура включает позиционирование камер относительно мишеней на колесах и проверку базовых плоскостей с использованием эталонных калибровочных стоек. Несоблюдение регламента калибровки неизбежно ведет к погрешностям в диагностике.

Ключевые аспекты эксплуатации

Условия освещения: Яркий солнечный свет или блики от глянцевых поверхностей могут нарушать работу оптических систем. Рекомендовано использование затемненных помещений или светозащитных экранов
Чистота мишеней: Загрязнение отражающих элементов искажает показания камер. Требуется регулярная очистка поверхностей специальными составами
Температурный режим: Резкие перепады температуры в помещении вызывают "дрейф" калибровки. Необходимо поддержание стабильного климата в зоне проведения работ

Этап установки: Фиксация адаптеров на дисках без люфтов с соблюдением центровки
Этап компенсации биения: Вращение колес для учета деформаций дисков и покрышек
Этап измерения: Сканирование мишеней камерами в статическом положении авто

Параметр	Требование	Последствия нарушения
Расстояние до мишеней	3-5 метров (зависит от модели)	Ошибки определения углов развала
Вибрация основания	Минимизация	Нестабильность показаний при замерах
Магнитные помехи	Отсутствие сильных источников	Сбои в работе датчиков угла поворота руля

Техническое обслуживание включает ежемесячную проверку соосности камер, диагностику кабельных соединений и обновление ПО. Критически важно предотвращать механические удары по измерительным головкам - ремонт сенсоров обычно сопоставим по стоимости с заменой.

При работе с системами на инфракрасной технологии необходимо контролировать чистоту защитных стекол камер и отсутствие преград в зоне измерения. Современные комплексы автоматически детектируют помехи, но визуальный операторский контроль остается обязательным элементом процедуры.

Правильная фиксация автомобиля на измерительной платформе

Гарантированно точные результаты регулировки углов установки колес возможны только при абсолютно стабильном положении автомобиля относительно измерительного оборудования. Любое смещение кузова относительно платформы или поворотных плит приводит к критическим погрешностям измерений, делая процедуру сход-развала бессмысленной.

Процесс фиксации включает несколько обязательных этапов: предварительную подготовку платформы, корректную установку колес на поворотные круги, применение специализированных зажимов и компенсаторов люфта. Пренебрежение любым из этих элементов снижает достоверность данных и увеличивает риск некорректной регулировки подвески.

Ключевые требования к фиксации

Выравнивание платформы – обязательная калибровка по уровню для устранения продольного/поперечного уклона
Очистка поверхностей – удаление грязи и льда с плит и шин для исключения проскальзывания
Позиционирование колес – центрирование на поворотных кругах с зазором 5-7 см от краев

Тип крепления	Назначение	Особенности применения
Пневматические упоры	Блокировка продольного смещения	Требуют контроля давления в шинах перед фиксацией
Ремни-стяжки	Фиксация кузова от подъема	Обязательны для моделей с пневмоподвеской
Калибровочные компенсаторы	Устранение люфта подшипников	Устанавливаются перед замерами схождения

Важно! Перед началом замеров необходимо покачать автомобиль в продольном и поперечном направлениях для стабилизации положения подвески. Фиксаторы должны обеспечивать нулевой зазор в точках контакта, но без деформации элементов кузова.

Зафиксировать передние колеса тормозами
Установить противооткатные башмаки под задние колеса
Проверить отсутствие контакта шин с элементами стенда
Убедиться в свободном ходе рулевой рейки (без напряжения)

Техника безопасности при работе с подъемными механизмами

Работа с подъемниками при регулировке сход-развала требует строгого соблюдения правил безопасности для предотвращения травм и повреждения оборудования. Основные риски включают падение автомобиля, защемление конечностей, поражение электрическим током и неконтролируемое движение механизмов. Обслуживающий персонал обязан пройти обучение и знать эксплуатационные инструкции конкретных моделей подъемных устройств.

Перед началом работ необходимо убедиться в исправности подъемника: проверить гидравлические линии на отсутствие утечек, состояние тросов и фиксаторов, работоспособность аварийных стопоров и блокировок. Автомобиль должен быть правильно зацентрирован на платформе, колеса установлены на поворотные круги согласно схеме производителя, а стояночный тормоз активирован. Запрещается поднимать транспортное средство с пассажирами внутри или неравномерно распределенной нагрузкой.

Ключевые правила эксплуатации

Использование страховочных стоек: При работе под поднятым автомобилем обязательна установка страховочных опор даже при наличии механической блокировки подъемника.
Контроль зоны движения: Рабочая площадка должна быть ограждена, посторонние лица – удалены. Подъем/опускание сопровождается звуковым сигналом.
Средства индивидуальной защиты: Ношение спецобуви с противоударным носком, защитных очков и облегающей рабочей одежды без свисающих элементов.

Ежедневная проверка: Визуальный осмотр рамы, фиксаторов и точек крепления перед первым подъемом.
Ограничение веса: Запрет превышения максимальной грузоподъемности, указанной в паспорте оборудования.
Чистота платформы: Удаление масляных пятен, льда или мусора, препятствующих устойчивости авто.

Опасная ситуация	Действия персонала
Посторонний шум/вибрация при подъеме	Немедленная остановка, опускание на страховочные стойки, диагностика
Обрыв гидравлического шланга	Эвакуация из-под авто, использование аварийного спуска, оповещение ответственного
Отказ блокирующего механизма	Запрет работ до полного ремонта, установка предупредительной таблички

Запрещается оставлять поднятый автомобиль без присмотра и производить ремонт подъемника под нагрузкой. Техническое обслуживание (замена масла, диагностика датчиков) проводится только специалистами сервисных центров с полным опусканием платформы. Результаты проверок и инструктажей фиксируются в журнале безопасности.

Регулярное обслуживание компонентов: датчики, кабели, ПО

Систематический контроль и обслуживание ключевых элементов стенда сход-развал критичны для долговечности оборудования и точности измерений. Пренебрежение этими процедурами ведет к сбоям в работе, искажению данных и преждевременному выходу из строя дорогостоящих компонентов, что напрямую влияет на качество услуг автосервиса.

Основное внимание уделяется трем группам компонентов: измерительным датчикам (оптическим, инерционным), соединительным кабелям и коммуникационным линиям, а также программному обеспечению и его обновлениям. Каждая группа требует специфического подхода к обслуживанию и мониторингу состояния.

Ключевые аспекты обслуживания

Датчики:

Очистка оптики: Регулярное удаление пыли, грязи, масляных пятен со линз и призм специальными безворсовыми салфетками и чистящими растворами (неагрессивными!). Контроль отсутствия сколов, царапин.
Калибровка и тестирование: Проведение процедур калибровки согласно регламенту производителя (еженедельно/ежемесячно). Проверка точности на эталонных стендах или контрольных адаптерах.
Механический осмотр: Проверка целостности корпусов, надежности креплений, состояния амортизаторов (если есть). Замена элементов питания в беспроводных моделях по графику.

Кабели и разъемы:

Визуальный осмотр: Поиск перегибов, потертостей изоляции, передавленных участков, повреждения экранирования.
Проверка контактов: Очистка разъемов от окислов, загрязнений контактных групп. Контроль надежности фиксации в гнездах (отсутствие люфтов).
Управление кабель-менеджментом: Правильная укладка кабелей для исключения натяжения, перекручивания, риска повреждения автомобилем или персоналом.

Программное обеспечение:

Своевременное обновление: Установка официальных обновлений ПО и баз данных автомобилей для исправления ошибок, добавления новых моделей и поддержания актуальности алгоритмов расчета.
Резервное копирование: Регулярное сохранение резервных копий конфигураций, лицензий и калибровочных данных на внешний носитель.
Контроль работоспособности: Проведение встроенных диагностических тестов ПО. Мониторинг стабильности работы, отсутствия "зависаний" или ошибок связи с датчиками.
Защита от вредоносного ПО: Обеспечение работы компьютера стенда на выделенном, защищенном антивирусом ПК, без доступа в интернет для посторонних задач.

Рекомендуемая периодичность основных процедур:

Компонент	Процедура	Минимальная периодичность
Оптика датчиков	Очистка	После каждого автомобиля / Ежедневно
Датчики (все)	Контрольная калибровка	Еженедельно
Кабели/разъемы	Визуальный осмотр	Ежедневно
ПО	Проверка обновлений	Ежемесячно
Конфигурация/Калибровка	Резервное копирование	Еженедельно

Строгое соблюдение регламента обслуживания, ведение журнала выполненных работ и оперативное устранение выявленных неисправностей – обязательные условия для поддержания стенда развала-схождения в рабочем состоянии и гарантирования точности измерений на протяжении всего срока эксплуатации. Ответственность за выполнение этих процедур лежит на назначенном обученном персонале сервиса.

Типичные ошибки эксплуатации и способы их предотвращения

Неправильная подготовка автомобиля перед замером – распространённая ошибка: давление в шинах не соответствует норме, багажник перегружен, топливный бак заполнен менее чем на 50%, не устранены люфты рулевого управления и подвески. Это приводит к некорректным показаниям оборудования и ошибочным регулировкам.

Игнорирование предварительной диагностики ходовой части – ещё один критичный просчёт. Мастера приступают к регулировке углов установки колёс без проверки состояния сайлентблоков, шаровых опор, стоек стабилизатора или изношенных подшипников ступиц, что сводит результат работы к нулю из-за скрытых дефектов.

Ошибка	Способ предотвращения
Неправильная фиксация автомобиля на платформе	Использовать адаптеры для конкретной модели, контролировать положение колёс на поворотных кругах, блокировать ручной тормоз
Калибровка датчиков на неровной поверхности	Проверять горизонтальность стенда лазерным нивелиром перед каждым запуском системы
Работа с грязными колёсными дисками или датчиками	Очищать посадочные поверхности дисков и сенсоры спецраствором перед установкой
Отсутствие компенсации биения дисков	Выполнять процедуру компенсации RUNOUT согласно инструкции к оборудованию

Ключевые эксплуатационные рекомендации:

Проводить еженедельную проверку точности измерительных головок с помощью контрольных стоек
Обновлять базы данных углов установки колёс при выходе новых ревизий ПО
Использовать только оригинальные кабели для подключения датчиков во избежание сбоев связи

После регулировки обязательно выполняйте тест-драйв для проверки стабильности движения. При сохранении увода руля в сторону – проведите повторную диагностику на предмет скрытых деформаций кузова или рычагов подвески.

Неисправности механики платформ: диагностика и ремонт

Механические неисправности платформ для сход-развала проявляются через люфты, перекосы, заедание при перемещении автомобиля и снижение точности измерений. Наиболее критичны износ подшипников качения, деформация рамы, выработка направляющих и нарушение целостности сварных швов. Эти дефекты возникают из-за эксцентричных нагрузок, ударов, коррозии или естественного старения компонентов.

Игнорирование первых признаков неисправностей ведет к каскадному выходу из строя смежных узлов, полной блокировке движения платформ и критическому искажению результатов регулировки. Регулярная проверка механики обязательна после 500-700 замеров или при появлении любых аномалий в работе.

Диагностика и устранение распространенных дефектов:

Неисправность	Метод диагностики	Ремонтные действия
Износ подшипников	Проверка люфта покачиванием платформы вручную, анализ шума (хруст, скрежет) при движении	Замена подшипникового узла с применением прессового оборудования, смазка посадочных мест
Деформация рамы	Замер геометрии лазерным нивелиром, контроль уровнями, визуальный осмотр на перекосы	Правка на гидравлическом стенде или замена поврежденного модуля
Износ направляющих	Обнаружение люфтов каретки, визуальная оценка выработки желобов, измерение зазоров щупом	Установка ремонтных вкладышей, шлифовка поверхностей, замена направляющих балок
Разрушение сварных швов	Визуальный осмотр под увеличением, простукивание молотком для выявления трещин	Зачистка дефектных участков, повторная сварка с усилением накладными пластинами

После ремонта обязательна калибровка платформ с верификацией точности эталонными грузами. Для профилактики рекомендовано еженедельно очищать направляющие от грязи, контролировать момент затяжки резьбовых соединений и исключать превышение допустимой нагрузки на платформу (свыше 3.5 тонн для большинства моделей).

Проблемы с программным обеспечением: обновления и сбои

Несовместимость версий ПО с устаревшим оборудованием приводит к некорректному распознаванию датчиков или полному отказу системы. Особенно критично это проявляется при работе с мультимарочными стендами, обслуживающими автомобили разных производителей и годов выпуска. Регулярные обновления баз данных геометрии – обязательное требование для точных замеров, но их установка нередко прерывается из-за сбоев интернет-соединения или нехватки ресурсов на серверах поставщика.

Внезапные зависания интерфейса во время диагностики требуют перезапуска системы, что увеличивает время обслуживания каждого автомобиля. Ошибки калибровки платформы часто возникают из-за конфликтов драйверов после автоматических обновлений ОС. Отсутствие резервного копирования конфигураций перед установкой патчей грозит потерей индивидуальных настроек стенда и профилей клиентов.

Типичные программные сбои и решения

Ошибки инициализации датчиков: Требуют ручного ввода серийных номеров или перепрошивки модулей через сервисный режим
Сдвиг контрольных точек: Проявляется при обновлении без предварительной калибровки тензометрических весов
Автоматический откат драйверов: Рекомендуется при частых аварийных завершениях работы измерительного модуля

Проблема	Последствие	Способ минимизации
Сбои лицензирования	Блокировка доступа к ПО	Офлайн-активация через резервные ключи
Повреждение файлов БД	Некорректные углы установки	Еженедельное резервное копирование
Конфликты антивируса	Задержки обработки данных	Исключение папок ПО из проверки

Цикличные перезагрузки диагностического компьютера обычно устраняются отключением автоматических обновлений Windows во время рабочих смен. Для критически важных стендов применяют изолированные сети без доступа в интернет, что исключает несанкционированную загрузку обновлений. Ведение журнала изменений ПО позволяет быстро отследить причину сбоя по времени его возникновения.

Проверка цифровой подписи драйверов перед установкой
Использование виртуализации для тестирования обновлений
Восстановление системы через заранее созданные дисковые образы

Хранение оборудования: защита от влаги и перепадов температуры

Правильное хранение стендов сход-развала критично для сохранения точности измерений и предотвращения преждевременного износа. Высокая влажность провоцирует коррозию металлических компонентов, окисление контактов и разбухание элементов деревянных платформ, что нарушает геометрию измерительной системы. Конденсат на оптических датчиках или электронных блоках вызывает сбои в работе и требует дорогостоящего ремонта.

Резкие температурные колебания деформируют конструкционные материалы, влияют на калибровку датчиков и снижают стабильность электронных схем. Особенно чувствительны к перепадам лазерные излучатели и прецизионные уровни, где даже незначительные отклонения приводят к погрешностям измерений. Несоблюдение условий хранения аннулирует гарантию производителя и увеличивает эксплуатационные расходы.

Параметр	Оптимальное значение	Критический порог
Температура	+20°C	Ниже +5°C / Выше +35°C
Влажность	50%	Выше 70% (риск конденсата)
Температурный градиент (за сутки)	Менее 5°C	Более 10°C (деформация рам)

Квалификация персонала: необходимые навыки для точных замеров

Точность регулировки углов установки колес напрямую зависит от квалификации специалиста, выполняющего замеры. Ошибки на этапе диагностики приводят к некорректной настройке подвески, ускоренному износу резины и ухудшению управляемости. Мастер должен обладать комплексом технических знаний и практических умений для работы со сложным измерительным оборудованием.

Профессионал обязан не только механически следовать инструкциям стенда, но и анализировать полученные данные в контексте состояния конкретного автомобиля. Это требует понимания взаимосвязи параметров сход-развала с работой рулевого управления, подвески, ходовой части, а также особенностей разных типов шасси (McPherson, многорычажка, адаптивная подвеска).

Ключевые навыки и компетенции

Техническая грамотность: глубокое знание устройства подвесок различных марок авто, типов регулировочных элементов (развальные болты, шайбы, эксцентрики).
Работа с ПО стенда: уверенное владение интерфейсом конкретной модели оборудования (Hoffmann, Hunter, John Bean), умение вводить корректные исходные данные (давление в шинах, загрузка авто).
Предварительная диагностика: выявление и учет перед замерами:
- Люфтов рулевых тяг, шаровых опор, подшипников ступиц.
- Деформаций рычагов, стоек, элементов кузова (при ДТП).
- Разницы в диаметрах колес, степени износа протектора.
Методичность и точность: строгое соблюдение последовательности операций при установке датчиков на диски, компенсации биения ободов, позиционировании авто на платформе.
Интерпретация результатов: анализ "картины" углов (развал, схождение, кастер, угол Trust), выявление несоответствий и их возможных причин (например, влияние крена кузова на поперечный угол наклона оси поворота).
Пост-контроль: проверка соответствия настроек спецификациям производителя авто после регулировки, тест-драйв для оценки результатов.

Обязательным условием является регулярное прохождение обучения у производителей стендов для изучения обновлений ПО и новых методик измерений. Опыт работы с разными марками автомобилей и типами подвесок значительно повышает точность диагностики и качество итоговой регулировки.

Контроль точности: методики для регулярной верификации показаний

Регулярная верификация точности стендов сход-развала – обязательная процедура для поддержания корректности измерений и минимизации диагностических ошибок. Без систематического контроля даже дорогостоящее оборудование неизбежно накапливает погрешности из-за вибраций, температурных перепадов, механических нагрузок и естественного износа компонентов.

Отсутствие своевременной проверки ведет к некорректной регулировке углов установки колес, что проявляется в ускоренном износе резины, ухудшении управляемости и курсовой устойчивости автомобиля, а также повышает риски аварийных ситуаций. Периодичность верификации регламентируется производителем оборудования (обычно раз в 1-2 недели при интенсивной эксплуатации) и должна фиксироваться в журнале технического обслуживания.

Ключевые методики верификации

1. Использование эталонных калибровочных стоек и мишеней:

Механические эталоны: Точные стальные рамы с жестко зафиксированными измерительными мишенями или датчиками. Устанавливаются на платформы вместо колес автомобиля. Сравнение показаний стенда с эталонными значениями позволяет выявить отклонения по углам развала, схождения и кастера.
Электронные калибровочные модули: Компактные приборы с встроенными акселерометрами и гироскопами. Крепятся на измерительные головки или платформы, передают на ПО стенда эталонные данные для автоматической сверки.

2. Программные тесты самодиагностики (встроенные в ПО стенда):

Автоматическая проверка сенсоров на согласованность показаний при изменении их взаимного положения.
Тестирование камер и оптических систем на фокусировку, отсутствие искажений и правильность распознавания мишеней.
Проверка уровня заряда батарей измерительных головок (снижение напряжения влияет на точность).

3. Контрольные тест-драйвы (для проверки корректности регулировки):

После регулировки углов на стенде автомобиль тестируется на специальном треке с ровным покрытием. Оценивается:
- Отсутствие увода руля от прямолинейного движения;
- Стабильность траектории при торможении и разгоне;
- Равномерность износа протектора через 300-500 км пробега.

Методика	Частота применения	Критерий точности
Калибровочные стойки	Еженедельно / После удара	Отклонение ≤ ±0,01°
Программная самодиагностика	Перед началом смены	Отсутствие ошибок в логах системы
Тест-драйв	После сложной регулировки	Увод ≤ 1° / Равномерность износа резины

Особенности эксплуатации при верификации: Запрещается проведение калибровки при вибрациях (работающий двигатель рядом), перепадах температуры в зоне стенда или наличии грязи/масла на платформах и эталонных приспособлениях. Данные каждой проверки вносятся в электронный или бумажный протокол с указанием даты, результатов и подписью оператора.

Список источников

При подготовке материала использовались специализированные технические издания, отраслевые исследования и документация производителей. Акцент сделан на актуальность данных и практическую применимость информации.

Основу составили источники, раскрывающие принципы работы оборудования, критерии выбора и технические аспекты эксплуатации. Особое внимание уделено сравнительному анализу характеристик и нормативным требованиям.

Технические руководства и каталоги ведущих производителей (Hunter Engineering, Hofmann, BEISSBARTH)
Отраслевые стандарты ГОСТ Р 58091-2018 по контролю геометрии ходовой части
Монографии "Диагностика ходовой части автомобилей" (Ю.В. Парфенов, изд. "Академия")
Специализированные журналы "Автосервис", "СТО" за 2020-2023 гг.
Отчеты независимых испытательных лабораторий (DEKRA, TÜV SÜD)
Методические материалы учебных центров Bosch Automotive Aftermarket
Результаты сравнительных тестов оборудования в издании "За рулём"
Техническая документация SAE J670 по регулировке углов установки колес
