Обслуживание блока предохранителей Mazda 3 - ваше руководство

Статья обновлена: 18.08.2025

Электрическая система современного автомобиля – сложная сеть цепей, обеспечивающих работу всех электронных компонентов. Блок предохранителей Mazda 3 играет ключевую роль в защите этой системы от перегрузок и коротких замыканий.

Понимание расположения, назначения и процедуры обслуживания предохранителей критически важно для каждого владельца. Это знание позволяет самостоятельно устранять мелкие неисправности и предотвращать серьезные повреждения дорогостоящего оборудования.

Данное руководство содержит исчерпывающую информацию о блоках предохранителей в Mazda 3 разных поколений. Вы узнаете точное расположение монтажных блоков в салоне и под капотом, расшифровку назначения каждого предохранителя и реле, а также детальные инструкции по их проверке и замене.

Расположение основных монтажных блоков в салоне и под капотом

В автомобилях Mazda 3 основные монтажные блоки сосредоточены в двух ключевых зонах: внутри салона и в подкапотном пространстве. Каждый блок отвечает за защиту электрических цепей определенных систем, а их расположение стандартизировано для всех поколений модели.

Доступ к салонным блокам обычно не требует инструментов, тогда как для осмотра подкапотных узлов необходимо открыть капот. Точная конфигурация может незначительно отличаться в зависимости от года выпуска и комплектации, но общая логика размещения сохраняется.

Салонные блоки предохранителей

Левая нижняя часть приборной панели (со стороны водителя): Основной салонный блок расположен за защитной крышкой в торпедо слева от рулевой колонки. Для доступа:

Откройте водительскую дверь
Найдите прямоугольную панель на торце торпедо
Потяните крышку на себя

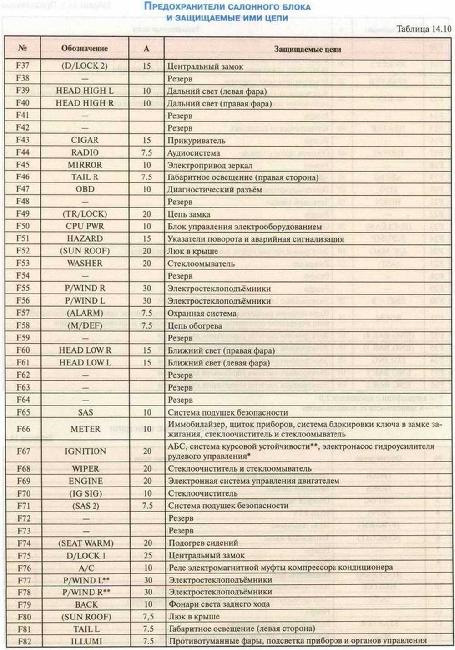

В этом блоке сосредоточены предохранители систем комфорта (стеклоподъемники, аудиосистема), освещения салона, замков дверей и диагностического разъема OBD-II.

Подкапотные блоки предохранителей

Правый верхний угол моторного отсека (ближе к лобовому стеклу): Основной подкапотный блок размещен в пластиковом боксе черного цвета рядом с аккумулятором. Порядок доступа:

Откройте капот автомобиля
Зафиксируйте его штатной подпоркой
Найдите прямоугольный контейнер с защелками
Отожмите крепежные защелки по бокам
Снимите верхнюю крышку

Здесь расположены мощные предохранители и реле критичных систем: двигателя (ECU), ABS, вентиляторов охлаждения, фар, топливного насоса и розетки 12V.

Сравнение блоков
Расположение	Защищаемые системы	Особенности доступа
Салон (водительская сторона)	Комфорт, освещение, аудио, двери	Без инструментов, крышка на защелках
Под капотом (у аккумулятора)	Двигатель, ABS, фары, топливный насос	Требуется открытие капота, защитная крышка с зажимами

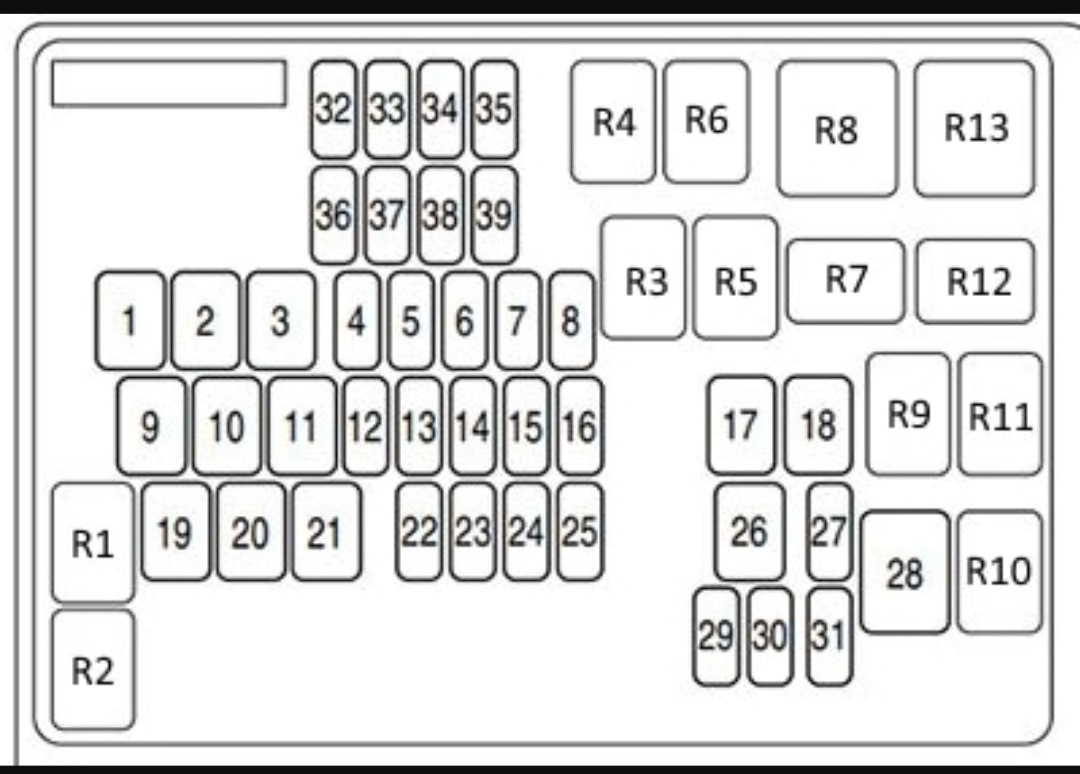

Расшифровка схемы на крышке блока предохранителей

Схема на крышке блока предохранителей Mazda 3 представляет собой детализированную карту расположения элементов с указанием их функций. Каждому предохранителю и реле присвоен уникальный номер, соответствующий его позиции в блоке. Цветовая маркировка корпуса предохранителя дублируется на схеме для быстрой идентификации номинала тока.

Рядом с графическим обозначением элементов указаны защищаемые цепи или системы автомобиля. Надписи выполняются на английском языке с использованием стандартных автомобильных аббревиатур. Схема также содержит информацию о резервных слотах и неиспользуемых позициях, что важно при диагностике или установке дополнительного оборудования.

Ключевые элементы схемы

Основные обозначения, встречающиеся на схеме:

Цифры в квадратах (например: F-15) – номер предохранителя
Буквы в прямоугольниках (например: R-3) – обозначение реле
Цветные метки – соответствие номинальному току:
- Оранжевый: 5A
- Коричневый: 7.5A
- Красный: 10A
- Синий: 15A
- Желтый: 20A

Пример обозначения	Расшифровка
F-35 (15A)	Предохранитель №35 на 15А для системы зажигания
R-12 A/C	Реле №12 управления кондиционером
F-22 (7.5A) AUDIO	Предохранитель №22 на 7.5А для аудиосистемы

Аббревиатуры указывают на защищаемую систему: ECU (блок управления двигателем), ABS (антиблокировочная система), P/W (электростеклоподъемники), TAIL (габаритные огни). Для точной идентификации рекомендуется сверять обозначения с руководством к конкретной модели и году выпуска.

Как безопасно снять пластиковую защиту блока предохранителей

Отключите зажигание автомобиля и выньте ключ из замка. Убедитесь, что все электроприборы (фары, магнитола, кондиционер) полностью обесточены – это предотвратит короткое замыкание при случайном контакте с клеммами.

Наденьте диэлектрические перчатки или убедитесь в сухости рук. Проверьте отсутствие влаги на поверхности защиты и вокруг блока предохранителей – конденсат или капли воды могут вызвать опасные ситуации при демонтаже.

Пошаговый процесс демонтажа

Определите тип крепления: Осмотрите панель по периметру. В Мазда 3 используются:

Пластиковые защёлки (4-6 штук) по краям крышки
Винтовое крепление под декоративной заглушкой в центре
Направляющие пазы в нижней части

Техника работы с защёлками: Нажмите большим пальцем на центральный выступ фиксатора, одновременно поддевая край крышки плоской пластиковой лопаткой. Не применяйте металлические инструменты – они оставляют царапины и могут сломать крепления. Действуйте последовательно, освобождая каждую защёлку под углом 20-30 градусов.

Тип элемента	Риск при ошибке	Инструмент для замены
Пластиковая защёлка	Поломка "ушка" крепления	Клемма GM 91568354
Направляющий паз	Деформация направляющей	Клей 3M Plastic Welder

Снимите центральную декоративную накладку (если есть): потяните её строго вверх до щелчка
Выкрутите винт крестовой отвёрткой размером PH2, положив его в магнитный лоток
Потятите крышку вверх с усилием 2-3 кг, удерживая параллельно плоскости блока
При сопротивлении проверьте неотсоединённые защёлки – не прикладывайте силу более 5 кг

После демонтажа сразу поместите защитную панель в чистый пакет или на мягкую ткань лицевой стороной вверх. Избегайте контакта внутренней поверхности с пылью или абразивами – микроцарапины снижают прозрачность контрольного окна.

Типы применяемых предохранителей и микропредохранителей

В блоке предохранителей Mazda 3 применяются два основных типа элементов: стандартные ножевые предохранители (ATC/ATO) и микропредохранители (Mini, Low-profile). Первые имеют длину около 19 мм и предназначены для цепей с высокой нагрузкой, вторые отличаются компактными габаритами (10.9 мм) и устанавливаются в ограниченном пространстве для защиты электронных модулей.

Цветовая маркировка корпуса строго соответствует номинальному току срабатывания, что позволяет визуально идентифицировать характеристики элемента. Критичные системы (ЭБУ двигателя, ABS) часто защищены микропредохранителями с улучшенными параметрами срабатывания, рассчитанными на точные токовые пороги отключения.

Классификация по номиналам и назначению

Распространённые типы в модификациях Mazda 3:

Стандартные (ATC/ATO):
- 5A (бежевый) – подсветка, датчики
- 10A (красный) – стеклоочистители, фары
- 15A (синий) – прикуриватель, аудиосистема
- 20A (жёлтый) – обогрев стекол, розетки 12V
Микропредохранители (Mini/LP Mini):
- 7.5A (коричневый) – CAN-шина, иммобилайзер
- 10A (красный) – камеры, датчики парковки
- 15A (синий) – топливный насос, форсунки
- 20A (жёлтый) – вентилятор охлаждения

Тип	Физические размеры	Ключевые защищаемые системы
Стандартный (ATC)	19.1 × 5.1 × 18.5 мм	Фары, розетки, стеклоподъёмники
Micro (Mini)	10.9 × 3.8 × 16.3 мм	ЭБУ, датчики, CAN-модули
Low-profile Micro	10.9 × 3.6 × 8.1 мм	Мультимедийные системы, камеры

Важно: Замена должна выполняться строго на предохранители идентичного типа и номинала. Использование неподходящих версий (например, стандартного вместо микро) нарушит контакт в гнезде и приведёт к отказу цепи. Для точной идентификации всегда сверяйтесь со схемой на крышке блока или руководством.

Инструменты для извлечения предохранителей (спецщипцы, пинцет)

Для безопасного и корректного демонтажа предохранителей в блоке Мазда 3 требуется применение специализированных инструментов. Стандартные комплекты автомобиля часто включают пластиковый пинцет или миниатюрные щипцы, расположенные непосредственно в крышке монтажного блока или в отсеке для мелких аксессуаров. Эти приспособления спроектированы с учетом хрупкости ножек предохранителей и минимизации риска повреждения соседних элементов при работе в стесненных условиях.

При отсутствии штатного инструмента или его утери допустимо использование альтернативных вариантов, однако критически важно соблюдать осторожность. Запрещено применять металлические плоскогубцы, кусачки или отвертки – они легко деформируют корпус предохранителя, повреждают контакты гнезда или провоцируют короткое замыкание. Основное правило: инструмент должен обеспечивать аккуратное зацепление исключительно за пластиковый корпус предохранителя, без контакта с металлическими частями.

Инструмент	Преимущества	Недостатки
Штатные пластиковые щипцы	Идеальное соответствие размерам, безрисковое применение, всегда под рукой	Хрупкость при неправильном использовании, ограниченный доступ к глубоким слотам
Нейлоновый пинцет (изогнутый)	Доступ к сложным местам, диэлектрические свойства	Требует покупки отдельно, может соскальзывать с гладких корпусов
Магнитный съемник с пластиковым наконечником	Эффективен для крупных предохранителей (maxi)	Риск примагничивания мелких металлических предметов, не универсален

Пошаговая проверка предохранителя мультиметром в режиме прозвонки

Перед проверкой убедитесь, что зажигание автомобиля выключено. Снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте мультиметр с функцией прозвонки и тонкие щупы для доступа к контактам предохранителя.

Найдите блок предохранителей (основной в моторном отсеке или дополнительный в салоне). Используйте схему на крышке блока или руководство к автомобилю для точной идентификации проверяемого предохранителя. Захватите его пластиковым пинцетом для извлечения.

Порядок действий

Переключите мультиметр в режим прозвонки (значок ►|◄ или диодный символ)
Коснитесь металлическими щупами обоих контактных ножек предохранителя с любой стороны
Оцените результат:
- Звуковой сигнал + показание ~0 Ом: предохранитель исправен
- Отсутствие сигнала + значение "OL" (разрыв): перегоревший предохранитель
При сомнительном результате протрите контакты и повторите измерение
Установите исправный предохранитель обратно до характерного щелчка

Важные нюансы: Всегда проверяйте чистоту точек контакта щупов. При замене используйте предохранитель строго того же номинала. Если новый предохранитель сразу перегорает - ищите короткое замыкание в цепи.

Визуальная диагностика перегоревшего предохранителя

Для визуального определения перегоревшего предохранителя тщательно осмотрите его через прозрачный корпус. Основной признак неисправности – разрыв тонкой металлической плавкой перемычки между контактными ножками. В исправном состоянии эта перемычка сохраняет целостность по всей длине.

Перед извлечением предохранителя всегда отключайте отрицательную клемму аккумулятора. Используйте специальные пластиковые щипцы из комплекта блока предохранителей для безопасного демонтажа – металлический инструмент может вызвать короткое замыкание.

Ключевые этапы проверки:

Направьте яркий свет на корпус предохранителя под разными углами для точного осмотра.
Ищите видимые повреждения:
- Полный разрыв металлической нити
- Оплавление перемычки или корпуса
- Потемнение или копоть на внутренних стенках
Сравните подозрительный предохранитель с соседними исправными того же номинала.

Характерные признаки неисправности в зависимости от типа корпуса:

Тип корпуса	Признаки перегорания
Плоский (лезвийный)	Разрыв U-образной проволоки, потемнение пластика
Цилиндрический (стеклянный)	Обрыв центральной нити, черные пятна на колбе
Керамический	Отсутствие видимых признаков (требуется прозвонка тестером)

Правила замены: подбор ампернажа и типа корпуса

При замене перегоревшего предохранителя критически важно точно соблюдать номинальный ток, указанный на корпусе старого элемента или в схеме блока. Установка предохранителя с большим ампернажем создает риск перегрева проводки и возгорания, а с меньшим – приведет к немедленному срабатыванию защиты или отказу оборудования.

Обращайте особое внимание на физический тип корпуса, так как предохранители разных стандартов невзаимозаменяемы. В Mazda 3 преимущественно используются два формата: миниатюрные (Mini, низкопрофильные) для большинства цепей и стандартные (ATO/ATC) для силовых потребителей. Убедитесь, что геометрия и размеры нового элемента полностью соответствуют штатному гнезду.

Ключевые рекомендации

Точное соответствие номиналу: Используйте только предохранитель с идентичным значением тока (например, 10А вместо 10А). Даже небольшое превышение недопустимо.
Визуальная идентификация типа: Сравните корпус заменяемого предохранителя с новым по:
- Высоте и ширине пластикового основания
- Конфигурации и толщине контактных ножек
- Наличию/отсутствию индикаторного окна
Цветовая маркировка: Ориентируйтесь на цвет корпуса (соответствует току), но всегда перепроверяйте цифровое значение.

Цвет корпуса	Номинальный ток (А)	Тип корпуса (Mazda 3)
Красный	10	Mini / ATO
Голубой	15	Mini / ATO
Желтый	20	Mini / ATO
Прозрачный/Белый	25	ATO
Зеленый	30	ATO (редко Mini)

Перед установкой нового предохранителя обязательно устраните причину перегорания (короткое замыкание, перегрузка). Используйте для извлечения и установки специальный пластиковый пинцет из набора в блоке – металлические инструменты могут вызвать КЗ.

Устранение коррозии на контактах предохранителей

Коррозия на контактах блока предохранителей возникает из-за окисления металла под воздействием влаги, перепадов температур или агрессивных сред. Она проявляется зеленоватым или белым налётом, ухудшает проводимость и вызывает сбои в работе электросистем: от отказа отдельных потребителей до полного обрыва цепи.

Для устранения проблемы потребуется демонтаж блока предохранителей. Отключите минусовую клемму АКБ, затем аккуратно отсоедините корпус блока от креплений, предварительно сфотографировав расположение предохранителей и реле для последующей корректной сборки.

Этапы очистки контактов

Механическая обработка: Удалите рыхлую коррозию пластиковой щёткой, ватной палочкой или ластиком. Не используйте металлические щётки – они повредят токопроводящее покрытие.
Химическая очистка: Нанесите на контакты специализированный очиститель электроцепей (например, Kontakt U или Liqui Moly Electronic-Spray). Для сильных окислов используйте раствор лимонной кислоты (10%) или уксус, нанося их кистью на 2-3 минуты.
Финишная обработка: Протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте. Нанесите токопроводящую смазку (CRC CO Contact Cleaner) или силиконовый состав для предотвращения повторной коррозии.

Критерии необходимости замены блока: Если после очистки остаются глубокие сколы, выгоревшие участки или >30% контактов имеют необратимые повреждения, блок подлежит замене. Признаки неисправности после чистки: оплавление пластика, плавающие контакты или нестабильная работа потребителей.

Тип коррозии	Средство очистки	Время воздействия
Лёгкий белый налёт	Очиститель электроцепей	1-2 минуты
Зелёные окислы	Лимонная кислота	3-5 минут
Чёрные отложения	Уксус + механическая очистка	5-7 минут

Важно: После установки блока обратно проверьте работу всех систем – фар, стеклоочистителей, магнитолы. Используйте мультиметр для замера напряжения на критичных предохранителях (номинальное значение: 12-14V при работающем двигателе).

Реле в монтажном блоке: назначение и способы проверки

Реле в монтажном блоке Mazda 3 выполняют роль электронных выключателей, управляющих мощными потребителями энергии. Они принимают слабый сигнал от кнопок или контроллеров и замыкают силовые цепи, защищая дорогостоящие компоненты от перегрузки. Без реле ток напрямую проходил бы через переключатели в салоне, вызывая их быстрое разрушение и риски короткого замыкания.

В блоке предохранителей Mazda 3 расположено несколько критически важных реле: главное реле (управляет питанием ЭБУ), реле стартера, топливного насоса, вентиляторов охлаждения, фар и стеклоочистителей. Каждое реле рассчитано на конкретную силу тока и имеет уникальное расположение, указанное на крышке блока или в руководстве по эксплуатации.

Методы диагностики реле

Проверка работоспособности реле выполняется двумя основными способами:

Акустический тест:
- При включении зажигания или активации системы (например, фар) исправное реле издает четкий щелчок.
- Отсутствие звука сигнализирует о неисправности катушки или обрыве цепи.
Замена на аналогичное:
- Используйте реле из неключевых цепей (например, обогрева зеркал) с идентичной маркировкой.
- Установите его в разъем тестируемого компонента – восстановление работы подтверждает неисправность оригинала.

Визуальная оценка и прозвонка мультиметром: При снятом реле осмотрите контакты на отсутствие коррозии и оплавления. Для проверки обмотки установите мультиметр в режим измерения сопротивления (Омы):

Выводы	Нормальное сопротивление
85 и 86	60-120 Ом (катушка)
30 и 87	∞ Ом (разомкнутое состояние)

При подаче напряжения 12V на контакты 85(+) и 86(-) должно происходить замыкание контактов 30 и 87 (сопротивление ≈0 Ом). Отсутствие изменений указывает на механическое залипание или сгорание контактной группы.

Поиск причины частого выхода из строя одного предохранителя

Повторное перегорание одного предохранителя указывает на системную проблему в защищаемой цепи. Первостепенно исключите использование предохранителя с несоответствующим номиналом – проверьте маркировку на корпусе и сверьте с руководством по эксплуатации. Установка элемента с завышенным током срабатывания недопустима, так как это ведет к повреждению электропроводки и компонентов.

После подтверждения корректности номинала предохранителя сосредоточьтесь на диагностике цепи. Отключите все потребители, запитанные через проблемный предохранитель (фары, магнитолу, обогрев стекол и т.д.). Визуально осмотрите разъемы и провода на участке цепи – ищите следы оплавления изоляции, окисления контактов или повреждения кабелей о острые кромки кузова.

Методика поиска неисправности

Используйте мультиметр для проверки цепи в такой последовательности:

Замер тока утечки: Снимите предохранитель, переключите мультиметр в режим амперметра (10А), подключите щупы к контактам держателя предохранителя. Норма для отключенной цепи – не более 0.05А. Превышение указывает на КЗ.
Поиск КЗ "прозвонкой": Отсоедините аккумулятор. В режиме измерения сопротивления (со звуковым сигналом) проверьте цепь: один щуп – на отсоединенный контакт потребителя, второй – на массу. Звуковой сигнал свидетельствует о замыкании на кузов.
Диагностика потребителей: Подключайте устройства цепи поочередно, контролируя потребляемый ток. Резкий скачон тока при подключении укажет на неисправный компонент.

Распространенные точки отказов в цепи:

Компонент	Типовая неисправность
Электродвигатели (печки, стеклоподъемники)	Замыкание обмоток, заклинивание вала
Разъемы жгутов проводов	Коррозия контактов, нарушение изоляции
Перетирание проводки	Повреждение изоляции о металл (в дверных гарнитурах, под коврами)
Некорректные подключения	Установка нештатных потребителей ("самоделки")

При обнаружении КЗ обязательно проверьте участок проводки между местом повреждения и предохранителем – перегрев мог вызвать деградацию изоляции соседних проводов. После устранения неисправности протестируйте цепь под нагрузкой 15-20 минут, контролируя нагрев проводки и контактов.

Распиновка разъёмов основного силового блока для диагностики

Точная распиновка разъёмов основного силового блока предохранителей (расположенного в моторном отсеке) критична для корректной диагностики электросистем Mazda 3. Неправильное подключение измерительного оборудования или подача напряжения на неверные контакты могут повредить электронные модули.

Для работы используйте сервисные мануалы конкретного года выпуска и комплектации автомобиля, так как расположение и назначение пинов отличаются между поколениями (например, BL, BK, BM). Перед диагностикой всегда отсоединяйте минусовую клемму АКБ.

Ключевые разъёмы и их распиновка

Основной силовой блок содержит несколько разъёмов. Наиболее важные для диагностики:

Разъём A (BJB-A): Основное питание от АКБ и генератора.
- Пин 1 (толстый красный провод): +12В постоянные от АКБ
- Пин 3 (толстый синий/белый): +12В от генератора
- Пин 5 (толстый чёрный): Масса кузова (GND)
Разъём B (BJB-B): Питание систем двигателя (впрыск, зажигание, датчики).
- Пин 2: +12В на катушки зажигания (через реле)
- Пин 4: +12В на топливный насос (через реле)
- Пин 7: Управление реле вентилятора радиатора
Разъём C (BJB-C): Цепи освещения и комфорта.
- Пин 1: +12В на блок фар (правые)
- Пин 6: Питание цепи стоп-сигналов
- Пин 9: Управление обогревом зеркал

Таблица контрольных точек для базовых замеров напряжения (двигатель выключен, зажигание ON):

Разъём/Пин	Нормальное значение	Проверяемая цепь
A-1	≈12.6В	Напряжение АКБ
B-2	0В → 12В при запуске	Активация реле зажигания
B-4	0В → 12В на 2 сек при включении зажигания	Активация реле топливного насоса
C-6	0В → 12В при нажатии на тормоз	Цепь стоп-сигналов

Важно: При замерах сопротивления или "прозвонке" цепей обязательно снимайте клемму АКБ! Проверяйте предохранители мультиметром в режиме измерения сопротивления (Ω) – исправный покажет ~0 Ом. Поиск КЗ выполняйте методом исключения: извлекайте предохранители поочерёдно до исчезновения короткого замыкания в цепи.

Особенности работы с блоком в багажнике (правосторонние модели)

В правосторонних Mazda 3 блок предохранителей расположен в багажнике за левой боковой панелью (со стороны водителя). Это ключевое отличие от леворульных модификаций, где блок обычно находится справа. Доступ к нему требует снятия пластиковой крышки, фиксируемой клипсами или винтами. Соблюдайте осторожность при демонтаже обивки, чтобы не повредить крепления или проводку.

Расположение элементов внутри блока идентично леворульным версиям, но их назначение может варьироваться в зависимости от комплектации и года выпуска. Всегда сверяйтесь со схемой на обратной стороне крышки блока или в руководстве пользователя перед проверкой или заменой. Убедитесь, что запасные предохранители соответствуют требуемому номиналу (силе тока), указанному на корпусе извлекаемого элемента или схеме.

Порядок действий и важные нюансы

Безопасность и подготовка:

Перед любыми работами отключите зажигание и снимите клемму "минус" с АКБ.
Очистите зону вокруг блока от посторонних предметов во избежание попадания мусора внутрь.
Используйте специальный пластиковый пинцет (часто расположен в блоке или моторном отсеке) для извлечения предохранителей.

Особенности диагностики и замены:

Проверяйте целостность нити накала внутри прозрачного корпуса предохранителя при ярком свете. Перегоревший элемент имеет разорванную нить или почернение.
При замене вставляйте новый предохранитель строго вертикально до характерного щелчка, убедившись в плотной посадке.
Особое внимание уделите предохранителям, отвечающим за критичные системы: топливный насос (FP), центральный замок (DOOR LOCK), стоп-сигналы (STOP), ЭБУ (ECU).

Распространенные цепи, защищаемые багажным блоком (пример):

Обозначение на блоке	Типовая защищаемая цепь	Номинал (А)
ROOM	Освещение салона, габариты	15
RR WIPER	Дворник заднего стекла	10
AUDIO	Аудиосистема, навигация	15
STOP	Стоп-сигналы	15

Решения при несовпадении реальных цепей со схемой на крышке

Несовпадение реальной компоновки предохранителей со схемой на крышке блока – распространённая проблема, возникающая из-за модификаций модели, рестайлинга или установки неоригинального блока. Это создаёт риски неправильного обслуживания и выхода из строя электрооборудования.

Для безопасной эксплуатации автомобиля критически важно точно определить назначение каждого предохранителя перед проверкой или заменой. Слепо полагаться на маркировку крышки в такой ситуации категорически не рекомендуется.

Практические шаги для идентификации цепей

Выполните следующие действия для точного определения функций предохранителей:

Используйте официальную документацию: Найдите электрическую схему (EWD) для конкретного года выпуска и комплектации вашего Mazda 3. Оригинальные руководства по ремонту или проверенные онлайн-ресурсы (например, платформы для автодиагностов) – наиболее надёжные источники.
Визуальная проверка проводки: Аккуратно проследите цвет и маршрут проводов, отходящих от подозрительного предохранителя, к потребителю (фары, стеклоподъёмники, магнитола). Это требует внимательности и может быть затруднено в ограниченном пространстве.
Метод последовательного отключения:
- Включите тестируемое оборудование (например, обогрев заднего стекла).
- Поочерёдно извлекайте предохранители одной строки/столбца, начиная с предположительно подходящих по номиналу.
- Отключение работающего устройства укажет на его предохранитель. Зафиксируйте результат.
Важно: Делайте это при выключенном зажигании, возвращая каждый предохранитель на место перед проверкой следующего.
Применение мультиметра:
- Напряжение: Замерьте напряжение на контактах предохранителя относительно массы при включенном зажигании и работающем потребителе. Наличие напряжения (обычно ~12В) на одном из контактов указывает на "плюс".
- Прозвонка цепи: При выключенном зажигании отсоедините разъём потребителя. Прозвоните цепь между контактом предохранителя и контактом в разъёме устройства для подтверждения связи.

Дополнительные рекомендации и таблица действий

После успешной идентификации создайте собственную схему или нанесите маркировку прямо на корпус блока несмываемым маркером. Если блок неоригинальный, рассмотрите замену на соответствующий спецификациям Mazda 3.

Ситуация	Рекомендуемое действие
Схема на крышке частично совпадает	Сверьтесь с EWD для вашего VIN. Маркируйте только несовпадающие предохранители.
Крышка отсутствует или полностью неверна	Составьте рукописную схему на бумаге, заламинируйте её и закрепите на блоке. Обязательно укажите год и модель авто.
Подозрение на неисправность реле или проводки	После проверки предохранителей диагностируйте соответствующие реле и целостность проводов.

Заключительное предупреждение: Никогда не заменяйте предохранитель на аналог с большим номиналом – это может привести к возгоранию проводки. Всегда устраняйте первопричину перегорания.

Модернизация: установка дополнительных предохранителей и силовых линий

Интеграция дополнительного электрооборудования в Mazda 3 требует прокладки независимых силовых линий с защитой. Штатный блок предохранителей не рассчитан на высокие нагрузки сторонних потребителей: усилителей, лебедок или дополнительного освещения. Каждая новая цепь должна подключаться через индивидуальный предохранитель с расчетным номиналом.

Прокладку проводов выполняйте через технологические отверстия в кузове с использованием защитных гофр. Силовую линию всегда ведите напрямую от аккумулятора через предохранитель к потребителю. Категорически запрещено подключение к штатным проводам или клеммам без предохранительной вставки.

Пошаговая процедура установки

Для безопасной интеграции дополнительных цепей соблюдайте последовательность:

Расчет параметров: определите пиковый ток потребителя, подберите провод соответствующего сечения (см. таблицу) и предохранитель на 15-20% превышающий номинал.
Монтаж держателя: закрепите дополнительный блок предохранителей в подкапотном пространстве на расстоянии не менее 30 см от движущихся частей.
Прокладка кабеля:
- От АКБ до блока предохранителей – провод в термостойкой изоляции
- От блока до потребителя – кабель с двойной изоляцией
Установка клемм: используйте обжимные клеммы с изоляцией, все соединения защитите термоусадкой.
Фиксация проводки: крепите жгуты пластиковыми хомутами через каждые 20 см, избегайте контакта с острыми кромками.

Ток нагрузки (А)	Сечение провода (мм²)	Рекомендуемый номинал предохранителя (А)
до 10	1.0	15
10-16	1.5	20
16-25	2.5	30
25-35	4.0	40
35-50	6.0	60

Перед подачей питания проверьте мультиметром отсутствие короткого замыкания между "+" и массой. Первое включение выполняйте с контрольной лампой 12В вместо предохранителя – при отсутствии КЗ лампа не загорится.

Список источников

При подготовке материалов по обслуживанию электрооборудования автомобиля критически важно опираться на проверенную техническую информацию. Использование недостоверных данных может привести к ошибкам диагностики, повреждению компонентов или созданию небезопасных условий эксплуатации.

Следующие категории источников обеспечивают точные сведения о расположении, назначении и замене предохранителей в Mazda 3. Они включают как официальную документацию от производителя, так и практические наработки профессиональных автомехаников.

Официальное руководство по эксплуатации Mazda 3 (конкретного года выпуска и рынка сбыта)
Factory Service Manual (оригинальное сервисное пособие Mazda для дилерских центров)
Технические бюллетени и отчёты TSB (Technical Service Bulletins) от Mazda Motor Corporation
Мануалы независимых издательств: Haynes Repair Manual и Chilton's Repair Manual для Mazda 3
Схемы электрооборудования из профессиональных автомобильных баз данных (Mitchell 1, ALLDATA)
Видеоинструкции сертифицированных автомехаников на специализированных платформах (например, Identifix Direct-Hit)
Технические статьи в отраслевых журналах: Automotive Repair Professional, Motor Age
Официальные обучающие материалы для технических специалистов Mazda (Mazda Global Training)
Каталоги электронных компонентов и реле производителей (Tyco Electronics, Littelfuse)
Руководства по диагностике бортовой сети от производителей диагностического оборудования (Bosch, Snap-on)
