Обвесы для ВАЗ-2109 - виды и особенности

Статья обновлена: 18.08.2025

Обвесы – ключевой элемент внешнего тюнинга ВАЗ-2109, радикально меняющий восприятие автомобиля.

Эти навесные компоненты не только придают "девятке" агрессивный или спортивный вид, но и могут улучшать аэродинамику.

В статье рассмотрим основные виды обвесов: от базовых спойлеров до полноценных аэродинамических комплектов.

Задние бампера с диффузором для ВАЗ-2109

Диффузор в конструкции заднего бампера выполняет аэродинамическую функцию, ускоряя отвод воздушных потоков из-под днища автомобиля. Это снижает подъемную силу на задней оси и повышает стабильность на высоких скоростях. Для ВАЗ-2109 такие элементы интегрируются непосредственно в обвес либо крепятся как отдельные модули к штатному бамперу.

Конструктивно выделяют три основные схемы реализации диффузоров. Монолитная схема предполагает единое изделие из стеклопластика или АБС-пластика, где каналы формируются при изготовлении. Модульная система состоит из съемных направляющих лопастей, фиксирующихся на усиленном каркасе бампера. Комбинированный вариант использует накладные элементы из карбона или полиуретана, которые крепятся поверх заводского бампера болтами или клеем.

Ключевые особенности схем

Тип схемы	Материалы	Сложность установки
Монолитная	Стеклопластик, АБС-пластик	Требует демонтажа штатного бампера
Модульная	Алюминий, карбон, пластик	Необходима точная регулировка лопастей
Комбинированная	Полиуретан, карбон, ПВХ	Минимальная (накладной монтаж)

При выборе учитывайте совместимость с выхлопной системой – схемы с центральным тоннелем требуют переноса глушителя. Для агрессивных конструкций характерны:

• Вертикальные перегородки – создают зоны низкого давления
• Наклонные каналы – перенаправляют потоки вдоль кузова
• Вентиляционные прорези – снижают завихрения

Эффективность зависит от высоты и угла наклона лопастей. Спортивные варианты увеличивают клиренс на 3-5 см, что критично для эксплуатации на неровных дорогах. Герметизация стыков обязательна для всех схем во избежание вибраций.

Боковые пороги: трубчатые конструкции

Трубчатые пороги для ВАЗ-2109 представляют собой сварные конструкции из стальных труб круглого или овального сечения, монтируемые вдоль нижней кромки порогов кузова. Они выполняются из нержавеющей или углеродистой стали с антикоррозийным покрытием (порошковая окраска, цинкование), что обеспечивает устойчивость к механическим воздействиям и агрессивной среде.

Конструктивно состоят из несущих труб диаметром 40-60 мм, усиленных кронштейнами и поперечными перемычками. Крепление осуществляется через штатные отверстия кузова либо с применением дополнительных монтажных пластин, что исключает необходимость сверления новых отверстий в лонжеронах. Геометрия разрабатывается для плотного прилегания к заводским порогам без зазоров.

Функциональные особенности

Защитные свойства: Трубы выступают буфером при боковых касательных ударах, предотвращая деформацию порогов и дверей. Дополнительно выполняют роль ломовых протекторов на бездорожье. Важно: при сильных фронтальных ударах могут передавать нагрузку на лонжероны.

Типоразмеры:

• Однотрубные: минималистичный дизайн, малый вес
• Двухтрубные: усиленная защита с параллельным расположением труб
• Комбинированные: сочетание труб с плоскими площадками (step-on)

Тип конструкции	Вес (кг/пара)	Снижение клиренса (мм)
Однотрубные	6-8	15-20
Двухтрубные	9-12	25-35

Монтажные нюансы: Обязательна обработка стыков герметиком для предотвращения коррозии. После установки требуется регулировка зазоров дверей. Для моделей с заводными порогами демонтаж штатных элементов обязателен.

Арки колёс: расширители пластиковые

Пластиковые расширители арок – один из самых востребованных элементов обвеса для ВАЗ-2109, выполняющий одновременно практическую и эстетическую функцию. Они монтируются по периметру колесных арок, визуально увеличивая их габариты и создавая более агрессивный, спортивный облик автомобиля.

Конструктивно такие расширители представляют собой гибкие дугообразные элементы из ударопрочного пластика (часто АБС), повторяющие контур стандартной арки. Крепятся они преимущественно механическим способом: саморезами через штатные отверстия под подкрылки, реже – на специальный клей или двухсторонний скотч.

Особенности и разновидности

Основные отличия пластиковых расширителей арок для "девятки":

• Ширина: Бывают узкие (до 3 см) для сокрытия мелких дефектов и широкие (от 4 см и более), кардинально меняющие геометрию арки.
• Профиль: Плавный (мягко повторяет линию кузова) или выраженно спортивный (с острыми кромками, "юбкой").
• Текстура: Гладкие, под окраску кузова, или с рельефной "шагренью", маскирующей царапины.
• Комплектность: Продаются парами (на передние или задние арки) или полным комплектом на 4 колеса.

Преимущества пластика:

• Легкость: Не нагружает подвеску.
• Гибкость: Устойчив к вибрациям и мелким ударам камней.
• Коррозионная стойкость: Не ржавеет.
• Простота установки и ремонта: Леко монтируются своими руками, при повреждении заменяется один элемент.

Важные нюансы:

1. Качественные расширители требуют точной подгонки по месту для плотного прилегания.
2. При широких моделях или установке дисков с большим вылетом возможен контакт с шиной на кочках – необходим тщательный расчет.
3. Дешевые варианты из тонкого пластика могут треснуть на морозе или деформироваться от нагрева.

Спойлеры на капот: варианты крепления

Надёжная фиксация спойлера на капоте ВАЗ-2109 критична из-за высоких аэродинамических нагрузок при движении. Неправильное крепление грозит отрывом элемента, повреждением лакокрасочного покрытия и созданием аварийной ситуации.

Выбор метода монтажа зависит от веса спойлера, конструкции его основания и готовности владельца к модификациям кузова. Основные варианты включают механическое крепление и адгезивную фиксацию.

Способы установки

• Двухсторонний скотч: Специализированный автомобильный скотч (3M VHB) применяется для лёгких спойлеров. Требует идеальной очистки и обезжиривания поверхности капота. Не повреждает ЛКП, но менее устойчив к вибрациям.
• Саморезы через основание: Сквозное крепление в предварительно просверленные отверстия капота. Обязательна герметизация мест вкручивания и антикоррозийная обработка. Обеспечивает максимальную прочность для тяжёлых изделий.
• Кронштейны скрытого монтажа: Металлические или пластиковые кронштейны фиксируются к внутреннему каркасу капота через технологические отверстия. Спойлер прикручивается к выступающим частям кронштейнов, сохраняя целостность внешней поверхности.
• Комбинированный метод: Сочетание скотча по периметру основания с точечным креплением на саморезы или кронштейны. Снижает риск коррозии, гасит вибрации и повышает общую надёжность конструкции.

При использовании саморезов или кронштейнов обязательна проверка отсутствия проводки и узлов под точками сверления. Для сохранения гарантии на ЛКП рекомендуется профессиональный монтаж с применением термофена для гибки спойлера по контуру капота.

Крылья с вентиляционными прорезями

Обвесные крылья с прорезями для ВАЗ-2109 выполняют двойную функцию: визуально расширяют колесные арки, придавая агрессивный спортивный вид, и обеспечивают отвод горячего воздуха от тормозных механизмов. Вентиляционные каналы снижают риск перегрева колодок и дисков при интенсивном торможении, что особенно актуально при тюнинге двигателя или эксплуатации в горной местности.

Изготавливаются преимущественно из стеклопластика, реже – из полиуретана или карбона. Конструктивно повторяют геометрию штатных деталей, но имеют интегрированные воздуховоды сложной формы (жабры, решетки, соты). Монтаж требует сверления дополнительных крепежных отверстий и ювелирной подгонки из-за возможных отклонений в геометрии кузова.

Ключевые аспекты выбора и эксплуатации

Типы вентиляционных решений:

• Вертикальные прорези – классические "жабры" вдоль арки
• Наклонные каналы – диагональные линии для динамичного визуала
• Сотовые вставки – сетчатые блоки с защитой от грязи
• Многосекционные системы – комбинация прорезей разного размера

Критерии сравнения материалов:

Материал	Прочность	Вес	Цена
Стеклопластик	Средняя	+15% к штатным	Низкая
Полиуретан	Высокая (гибкий)	Оригинал ±0%	Средняя
Карбон	Максимальная	-30%	Высокая

При установке обязательна герметизация стыков силиконовым составом для предотвращения коррозии. Эксплуатация зимой требует регулярной очистки прорезей от снежной "шубы" и реагентов. Для сохранения жесткости конструкции не рекомендуется сверлить дополнительные отверстия без усилительных пластин.

Задние спойлеры: интеграция стоп-сигналов

Основная особенность таких спойлеров – встроенные светодиодные модули, дублирующие штатные стоп-сигналы. Они монтируются на кромку крышки багажника или верхнюю часть заднего стекла, обеспечивая дополнительный визуальный сигнал при торможении. Конструктивно представляют собой пластиковый или углепластиковый корпус обтекаемой формы со светорассеивателями.

Электрическое подключение осуществляется параллельно основным стоп-сигналам через штатную проводку. Обязательно используется реле для синхронизации работы и защита цепи предохранителем. Герметичность соединений критична для предотвращения окисления контактов.

Ключевые разновидности

• Цельные: Литой корпус со встроенными неразборными светодиодными блоками.
• Модульные: Съемные световые секции для замены без демонтажа спойлера.
• С подсветкой контура: Дополнительные LED-нити по периметру для парковочных огней.

Требования ПДД и монтаж

Для легальности необходимо:

1. Соответствие ГОСТ Р 51709-2001 по яркости и цвету (только красный).
2. Автоматическое включение исключительно при срабатывании тормозов.
3. Отсутствие слепящего эффекта для водителей сзади.

Установка требует сверления крышки багажника под крепеж и аккуратной разводки проводов через гофро-рукав. Ошибки приводят к замыканиям или нарушению геометрии крышки.

Материал	Плюсы	Минусы
АБС-пластик	Дешевизна, гибкость форм	Выцветание, трещины на морозе
Углепластик	Прочность, малый вес	Высокая цена, сложный ремонт

Обтекатели зеркал: аэродинамические накладки

Обтекатели зеркал представляют собой пластиковые или композитные накладки, монтируемые на штатные корпуса боковых зеркал ВАЗ-2109. Их ключевая задача – снижение аэродинамического сопротивления и турбулентности воздушных потоков на высоких скоростях. Это достигается за счет оптимизированной формы, которая направляет воздух вдоль кузова, а не создает завихрения.

Помимо функционального назначения, обтекатели выполняют декоративную роль, визуально делая зеркала более массивными и спортивными. Часто они интегрируются с дизайном других аэродинамических элементов обвеса: спойлеров, юбок или расширителей арок. Качественные модели изготавливаются из ABS-пластика, полиуретана или стеклопластика, устойчивых к вибрациям и УФ-излучению.

Особенности и варианты исполнения

Конструктивно обтекатели делятся на два типа: цельные, полностью заменяющие родной кожух зеркала, и накладные, фиксирующиеся поверх штатного корпуса на двухсторонний скотч или саморезы. Второй вариант популярнее из-за простоты установки и сохранения заводских зеркал.

При выборе учитывают:

• Форму: от лаконичных каплевидных до агрессивных моделей с выраженными ребрами жесткости.
• Цветовое решение: под покраску, в черном универсальном варианте или с имитацией карбона.
• Совместимость: некоторые версии требуют доработки креплений или зеркал заднего вида.

Тип материала	Плюсы	Минусы
ABS-пластик	Легкий, устойчив к деформациям	Хрупкость при ударах
Полиуретан	Гибкость, ремонтопригодность	Высокая цена
Стеклопластик	Жесткость, легкость окраски	Требует идеальной подготовки поверхности

Монтаж накладок требует точной подгонки: зазоры или перекосы провоцируют свист на скорости. Для моделей с интегрированными повторителями поворота необходим монтаж проводки. Правильно установленные обтекатели не только улучшают аэродинамику, но и защищают корпус зеркал от сколов и мелких повреждений.

Локализованные обвесы российского производства

Для ВАЗ-2109 существовал и до сих пор существует ограниченный, но узнаваемый сегмент обвесов, произведенных непосредственно в России. Эти изделия появились как ответ на высокую стоимость импортных аналогов и спрос со стороны отечественных тюнеров, предлагая более доступный вариант визуального преображения автомобиля.

Основной упор российских производителей делался на наиболее востребованные элементы внешнего тюнинга. Наибольшее распространение получили передние бампера агрессивного дизайна, часто вдохновленные западными образцами, но адаптированные под технологические возможности и вкусы местного рынка. Задние бампера и спойлеры также выпускались, но были менее популярны.

Основные типы российских обвесов для ВАЗ-2109

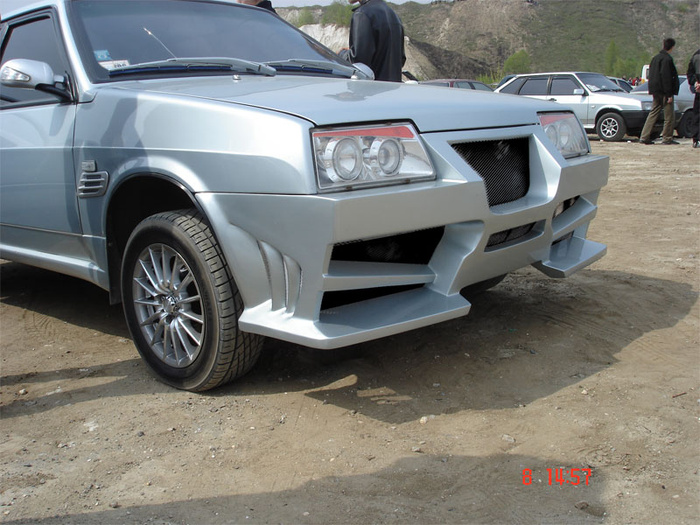

Передние бампера:

• "Копыто": Один из самых распространенных и узнаваемых "кустарных" вариантов. Характеризуется массивной центральной частью, выступающей вперед, и крупными воздухозаборниками по бокам. Часто интегрировал ПТФ.
• "Мустанг" (Pony-Style): Попытка воспроизвести стиль бамперов Ford Mustang конца 80-х - начала 90-х. Отличался скошенными углами, широким нижним воздухозаборником и характерными "клыками" по краям.
• Упрощенные "агрессивные" модели: Множество вариаций бамперов с расширенными воздухозаборниками, дополнительными дефлекторами и прорезями, призванными придать "девятке" более спортивный и тяжелый вид.
• Заводской спорт-пакет: Редкий, но существовавший вариант. АвтоВАЗ официально предлагал для ВАЗ-2109 спойлер на крышку багажника и иногда элементы обвеса в рамках ограниченных серий или через дилерские центры. Эти детали отличались лучшей подгонкой.

Задние бампера:

• Встречались значительно реже передних. В основном это были либо интегрированные накладки с диффузорами или прорезями, либо бампера с измененной геометрией нижней части для визуального понижения задка.

Спойлеры:

• На крышку багажника: Наиболее популярный элемент после переднего бампера. Множество мастерских и мелких производств выпускало спойлеры различной высоты и формы – от небольших "губок" до высоких "крыльев".
• Задние спойлеры (лип-спойлеры): Небольшие накладки на заднее стекло, встречались реже.

Ключевые особенности российских обвесов:

• Материалы: Преимущественно стеклопластик (очень хрупкий) или АБС-пластик (более гибкий и устойчивый к ударам). Качественный полиуретан встречался крайне редко.
• Качество изготовления и подгонка: Часто оставляли желать лучшего. Нередко требовалась значительная доработка (шпаклевка, подрезка, подгонка по месту) перед покраской и установкой. Крепеж зачастую был ненадежным.
• Дизайн: Во многом копировал западные тренды (особенно японские), но с упрощением и адаптацией под доступные технологии и восприятие местных тюнеров.
• Доступность: Главное преимущество – существенно более низкая цена по сравнению с импортными комплектами.

Материал	Плюсы	Минусы
Стеклопластик (Fiberglass)	Низкая цена, легкость формования	Высокая хрупкость (трещины от камней, вибраций), сложный ремонт, требует идеальной подгонки
АБС-пластик	Гораздо более гибкий и ударопрочный, легче ремонтируется	Может деформироваться от жары/солнца, качество сильно зависит от производителя

Важно: При поиске и выборе российских обвесов для ВАЗ-2109 сегодня стоит обращать особое внимание на их состояние (трещины, ремонты), качество исполнения (ровность поверхности, геометрия) и комплектность крепежа. Большинство из них уже давно снято с производства, и найти новые изделия в хорошем состоянии сложно.

Импортные комплекты тюнинга из Турции

Турецкие производители предлагают владельцам ВАЗ-2109 широкий ассортимент обвесов, отличающихся разнообразием дизайна и доступной ценой. Основное внимание уделяется агрессивному спортивному стилю с выраженными воздухозаборниками, расширенными арками и сложными линиями кузова. Материалом изготовления чаще всего служит полиуретан или АБС-пластик, обеспечивающий гибкость и устойчивость к мелким деформациям.

Качество турецких комплектов варьируется от бюджетных вариантов со средним уровнем детализации и возможной коррекцией при установке до более дорогих серий с улучшенной геометрией и подготовкой под покраску. Популярность обеспечивает хорошее соотношение цены и визуальной эффектности, хотя стойкость к механическим повреждениям обычно ниже, чем у оригинальных элементов кузова. Доставка и таможенные нюансы могут влиять на итоговую стоимость.

Распространенные виды турецких обвесов для ВАЗ-2109

• Передние бамперы: Глубокие сплиттеры, интегрированные противотуманные фары, крупные воздухозаборники (центральный и боковые).
• Задние бамперы: Диффузоры (часто стилизованные), места под установку дополнительных фонарей или выхлопных патрубков.
• Пороги: Усиленные, с выраженной "юбкой", интегрированные подножки.
• Крылья: Расширенные версии (оверфендеры), визуально увеличивающие колесные арки.
• Спойлеры: Губы на капот, задние спойлеры на крышку багажника (включая модели с третьей стоп-сигнальной секцией).

Важные аспекты при выборе:

1. Совместимость: Не все комплекты идеально садятся на кузов ВАЗ-2109, часто требуется подгонка болгаркой или термофеном.
2. Крепеж: Штатные крепления могут не подойти; обычно нужен специальный крепеж (скобы, саморезы), герметик или клей.
3. Покраска: Обязательный этап; пластик требует специальной подготовки и качественных материалов для долговечности покрытия.

Полиуретановые обвесы: гибкость при монтаже

Эластичность полиуретана позволяет элементам обвеса деформироваться при установке, подстраиваясь под геометрию кузова ВАЗ-2109. Это особенно критично при монтаже на неровных поверхностях или при наличии небольших дефектов кузовных панелей, где жесткие материалы (стеклопластик) потребовали бы шлифовки или подгонки.

При креплении полиуретановых деталей не возникает растрескивания от перекосов или вибрации, а монтажные зазоры компенсируются естественной гибкостью материала. Для фиксации достаточно стандартных метизов и клеевых составов без риска повредить обвес при затяжке – полиуретан "прощает" неточности позиционирования.

Ключевые выгоды гибкости:

• Упрощение подгонки стыков бамперов, порогов и спойлеров
• Сохранение целостности при случайных ударах во время установки
• Возможность демонтажа/повторного монтажа без деформаций

Важно: Избыточное растяжение при крепеже недопустимо – это может нарушить геометрию детали. Для особо сложных зон (углы арок) рекомендуются монтажные скобы.

ABS-пластик: ремонтопригодность деталей

ABS-пластик активно используется в производстве обвесов для ВАЗ-2109 благодаря удачному сочетанию прочности, гибкости и устойчивости к ударным нагрузкам. Его ключевое преимущество – высокая ремонтопригодность: трещины, сколы и деформации успешно устраняются доступными методами даже в гаражных условиях.

Восстановление ABS-деталей экономически выгодно, так как замена элементов обвеса обходится значительно дороже ремонта. Технологичность материала позволяет многократно реставрировать повреждённые участки без потери функциональности и эстетики, что особенно актуально для тюнинговых комплектов.

Основные методы ремонта ABS-деталей

Для восстановления обвесов применяют:

• Холодная сварка – двухкомпонентные составы (эпоксидные или специализированные для ABS) заполняют трещины с последующей шлифовкой.
• Термическая сварка – спайка феном с присадочным прутком из ABS или разогрев краёв трещины с последующим сжатием.
• Армирование сеткой – усиление зоны ремонта стеклосеткой с нанесением слоя пластиковой шпатлёвки.

Критические факторы успешного ремонта:

1. Тщательная зачистка зоны повреждения от грязи и обезжиривание.
2. Создание V-образной канавки вдоль трещины для лучшей адгезии.
3. Контроль температуры при термосварке (перегрев вызывает деформацию).

Тип повреждения	Рекомендуемый метод	Сложность
Трещины до 10 см	Холодная сварка + армирование	Низкая
Сквозные пробоины	Термосварка с заплатой из ABS	Средняя
Деформации	Нагрев феном с выравниванием	Высокая

Важно: После ремонта обязательна обработка антигравийным грунтом и покраска – это предотвращает растрескивание и защищает пластик от УФ-лучей. Для сложных повреждений бамперов и спойлеров рекомендуется комбинировать методы (например, сварку с армированием).

Фиберглассовые комплекты: плюсы и минусы

Фибергласс (стеклопластик) – популярный материал для тюнинга ВАЗ-2109 благодаря доступности и технологичности формования. Комплекты включают капоты, крылья, бамперы, спойлеры и пороги, позволяя радикально менять экстерьер автомобиля.

Основные преимущества связаны с низкой стоимостью производства и малым весом изделий. Однако материал требует особого подхода к установке и эксплуатации, а его характеристики существенно отличаются от металла и современных композитов.

Преимущества фибергласса

• Низкая цена – в 2-3 раза дешевле карбоновых аналогов
• Малый вес – снижает нагрузку на подвеску
• Гибкость форм – возможность создания сложных дизайнерских элементов
• Коррозионная стойкость – не подвержен ржавчине
• Ремонтопригодность – трещины устраняются эпоксидными составами

Недостатки материала

1. Хрупкость – раскалывается при сильных ударах
2. Температурная деформация – "ведёт" при перепадах температур
3. Сложность покраски – требует грунтовки с высокой адгезией
4. Вибрации – склонен к появлению микротрещин
5. Срок службы – 5-7 лет при интенсивной эксплуатации

Критерий	Фибергласс	Штатный металл
Вес капота (кг)	6-8	12-14
Стойкость к камням	Низкая	Высокая
Цена переднего бампера (руб)	8 000-12 000	15 000-20 000

Эксплуатация требует аккуратности: мойка под высоким давлением провоцирует расслоение, а парковка у нагретых поверхностей приводит к короблению. Для сохранения геометрии обязательна усиленная фиксация на болтах с резиновыми прокладками.

Выбор оправдан для создания агрессивного стайлинга при ограниченном бюджете. Для ежедневной езды по плохим дорогам рекомендованы гибридные решения с металлическими креплениями или выбор более дорогих материалов.

Карбоновые элементы: снижение веса

Основное преимущество карбоновых обвесов для ВАЗ-2109 – радикальное уменьшение массы деталей по сравнению со штатными пластиковыми или металлическими элементами. Углепластик легче АБС-пластика в 1.5–2 раза, а металлических крыльев или капота – в 3–5 раз, что напрямую влияет на динамику и управляемость автомобиля.

Снижение неподрессоренных масс (например, при замене капота, крыльев или дверей) особенно критично: подвеска эффективнее отрабатывает неровности, улучшается сцепление колес с дорогой. Даже замена мелких элементов (зеркал, ручек, декоративных накладок) дает кумулятивный эффект, сокращая общий вес кузова на десятки килограмм.

Популярные карбоновые решения для "девятки"

• Капот: Самый востребованный элемент. Экономия 10–15 кг.
• Крышка багажника: Снижает вес задней оси на 8–12 кг.
• Крылья: Комплект передних/задних – минус 7–10 кг.
• Двери: Полная замена (со стеклоподъемниками) – до 20 кг на пару.
• Мелкие детали: Спойлеры, накладки порогов, ручки, подкрылки (суммарно до 5 кг).

Важно: Качество карбона варьируется. Дешевые аналоги из стеклоткани с карбоновым покрытием дают минимальный выигрыш в весе. Настоящий углепластик требует значительных затрат, но обеспечивает максимальное облегчение и прочность.

Монтаж переднего бампера: подготовка креплений

Перед установкой нового бампера тщательно осмотрите штатные крепления кузова и рамы. Убедитесь в отсутствии коррозии, трещин или деформации металла в зонах фиксации, особенно на лонжеронах и кронштейнах радиатора. При обнаружении повреждений восстановите резьбовые отверстия или замените крепежные ушки.

Очистите посадочные плоскости от грязи, старой мастики и следов коррозии металлической щеткой. Обработайте антикоррозийным составом открытые участки кузова. Подберите крепежный комплект: для заводского бампера используйте оригинальные болты М6×1.0 мм с пружинными шайбами, для тюнинговых моделей следуйте спецификации производителя обвеса.

Инструменты и материалы

Для работ потребуются:

• Набор головок на 8, 10, 13 мм с трещоткой
• Крестообразная отвертка или шуруповерт
• Металлическая щетка и преобразователь ржавчины
• Смазка-антисептик для резьбы (типа WD-40)
• Комплект крепежа (болты, гайки, распорные втулки)

Порядок предмонтажной подготовки:

1. Сравните отверстия нового бампера с крепежными точками кузова
2. При несовпадении аккуратно рассверлите пластик (не более 2 мм от исходного диаметра)
3. Установите резиновые демпферы на кромки бампера для защиты ЛКП
4. Закрепите угловые кронштейны-«усики» на бампере через штатные проушины

Тип крепления	Место установки	Рекомендуемый крепеж
Центральная балка	Лонжероны	Болт М8×1.25 (длина 40 мм)
Боковые кронштейны	Передние крылья	Саморезы с пресс-шайбой 4.2×16 мм
Нижняя фиксация	Подрамник	Растяжные хомуты с резиновыми прокладками

Установка заднего бампера: стыковка с кузовом

Качественная стыковка заднего бампера с кузовом ВАЗ-2109 определяет не только визуальную целостность обвеса, но и его функциональность. Неплотное прилегание приводит к дребезжанию, накоплению грязи в зазорах и ускоренному износу креплений.

Перед монтажом тщательно очистите посадочные плоскости кузова и внутреннюю поверхность бампера от остатков старого герметика или коррозии. Проверьте геометрию кузовных элементов в зоне крепления – перекосы потребуют предварительной корректировки.

Этапы установки и регулировки

Ключевые операции:

• Предварительная примерка без фиксации для оценки зазоров
• Нанесение уплотнительной ленты по контуру крепежных проушин
• Фиксация через штатные отверстия кузова саморезами с EPDM-шайбами

Регулировка положения выполняется в следующей последовательности:

1. Ослабление крепежных элементов на 2-3 оборота
2. Сдвиг бампера вдоль вертикальной и горизонтальной плоскостей
3. Контроль зазоров (рекомендуемый - 3-5 мм по периметру)
4. Поэтапная затяжка креплений "крест-накрест"

Типичные проблемы при стыковке:

Расходящиеся зазоры	Деформация кронштейнов бампера
Выступающие края	Неправильная подгонка по линии крыла
Прогиб центральной части	Отсутствие дополнительных кронштейнов

Для тюнинговых бамперов из стеклопластика обязательна установка поддерживающих скоб в центральной части. После фиксации обработайте стык автомобильным герметиком для предотвращения коррозии.

Регулировка порогов: устранение зазоров

Регулировка порогов на ВАЗ-2109 направлена на устранение визуальных и конструкционных несовпадений после установки обвесов. Процедура начинается с демонтажа порога для точной оценки величины зазоров относительно крыльев и дверей. Тщательно замеряется расстояние по всей длине элемента, фиксируются участки с критичным отклонением от заводских параметров кузова.

Корректировка выполняется ослаблением крепежных болтов на кузовных стойках с последующим смещением порога в нужной плоскости. При горизонтальных нестыковках применяются регулировочные шайбы под кронштейны, вертикальные перепады устраняются подгонкой посадочных площадок напильником. После предварительной фиксации обязательна проверка равномерности зазоров (3-5 мм) при закрытых дверях.

Ключевые этапы работ

• Контроль точек крепления: проверка целостности резьбовых втулок кузова, замена деформированных болтов
• Коррекция геометрии: гибка кронштейнов при помощи гидравлического съемника при перекосах свыше 3 мм
• Термообработка: локальный прогрев строительным феном пластиковых обвесов для устранения напряжения в зонах прилегания

Тип зазора	Инструмент для коррекции	Допустимое отклонение
Горизонтальный	Регулировочные прокладки	±1.5 мм
Вертикальный	Напильник, шлифмашинка	±2 мм
Угловой перекос	Гидравлический домкрат	max 1°

Финишное затягивание крепежа осуществляется только после полного совпадения линий примыкания. В сложных случаях требуется подрезка внутренних ребер жесткости обвеса. Герметизация стыков силиконовым составом выполняется после контрольной сборки, излишки удаляются до полимеризации.

Интеграция противотуманных фар в бампер

Интеграция противотуманных фар в передний бампер ВАЗ-2109 – популярное решение для улучшения освещения дороги в сложных метеоусловиях. Этот тип обвеса требует точной подгонки элементов и соблюдения технологии установки, чтобы обеспечить герметичность соединений и корректную работу световых приборов.

Процесс монтажа начинается с выбора подходящих фар: важно учитывать их размеры, форму креплений и класс защиты IP. Стандартные места для интеграции – нижние секции заводского бампера, где предварительно вырезаются отверстия по шаблону. Обязательна проверка соответствия электропроводки и реле нагрузки во избежание перегрева.

Ключевые этапы и особенности

Подготовительные работы: Снятие бампера, разметка зон установки с учетом расположения радиатора и элементов подвески. Для резки пластика используют электролобзик или термонож, оставляя припуск 2-3 мм для финальной подгонки.

• Типы креплений:
  1. Внутренние скобы с термостойкими дюбелями
  2. Регулируемые кронштейны на болтах
  3. Клеевые составы (только для легких моделей)
• Герметизация: Обработка стыков силиконовым герметиком, установка резиновых уплотнителей по контуру фары.

Проблема	Решение
Вибрация фар	Демпферные прокладки под кронштейны
Запотевание стекла	Монтаж сапунов (вентиляционных клапанов)
Перекос светового пучка	Регулировочные винты на корпусе

Электромонтаж: Прокладка отдельной проводки через гофротрубку с подключением к штатному блоку предохранителей. Обязательное использование реле – прямое соединение с АКБ вызовет перегрузку контактов подрулевого переключателя.

Покраска обвесов: совместимость с заводским цветом

Главная сложность при покраске обвесов для ВАЗ-2109 заключается в точном подборе оттенка, идентичного заводскому покрытию кузова. Даже незначительные отклонения в тоне будут заметны, особенно на крупных элементах вроде спойлера багажника или расширенных арок. Цвет кузова со временем подвергается воздействию ультрафиолета и атмосферных факторов, выгорая или меняя оттенок, что усложняет задачу.

Перед колеровкой краски мастера обязательно выполняют замер цвета оригинального покрытия спектрофотометром на нескольких участках кузова (крыша, стойки, крылья). Это позволяет учесть возможные различия в выцветании и получить усредненный эталон. Использование "кодировок" цвета из техпаспорта без физического замера часто приводит к несовпадению, так как реальный оттенок может отличаться из-за старения лака и особенностей нанесения на заводе.

Ключевые аспекты совместимости

• Тип краски: Обвесы из ABS-пластика или стеклопластика требуют специализированных эластичных грунтов и красок с добавлением пластификаторов. Полиуретановые составы обеспечивают лучшую адгезию и устойчивость к вибрациям.
• Технология нанесения: Обязательна промежуточная обработка антистатическими составами и адгезионными праймерами для пластика. Нанесение в 2-3 тонких слоя с межслойной сушкой предотвращает потеки.
• Финишное покрытие: Глянцевые обвесы (спойлеры, пороги) нуждаются в 2К лаке с УФ-фильтром, идентичном заводскому, для равномерного блеска и защиты от выцветания.

Важно: Даже при идеальной колеровке разница в фактуре поверхности (оригинальный металл vs пластик обвеса) может создавать визуальный контраст. Снизить его помогает тщательная подготовка: шлифовка, обезжиривание и использование выравнивающих грунтов.

Шлифовка поверхности перед покраской

Качественная шлифовка – обязательный этап подготовки обвесов ВАЗ-2109 к покраске. Без тщательного выравнивания поверхности и создания адгезионной микрошероховатости даже дорогая краска не обеспечит долговечного и эстетичного покрытия. Пренебрежение этим этапом гарантированно проявится дефектами: шагренью, кратерами, отслоениями и видимыми границами ремонтных зон.

Шлифовка преследует три ключевые цели: устранение мелких царапин и неровностей после грубой обработки, удаление технологического слоя старой краски или грунта (особенно глянцевого), а также формирование равномерной шероховатости по всей площади детали. Это критически важно как для новых обвесов из пластика или стеклопластика, так и для восстановленных поврежденных элементов кузова перед установкой накладок.

Технология и материалы

Процесс выполняется в несколько этапов с последовательным уменьшением абразивного зерна:

1. Начальная обработка: Удаление грубых дефектов абразивом P180-P240. Для стеклопластиковых обвесов обязательна обработка контура и зон креплений.
2. Выравнивание: Шлифовка грунта абразивом P320-P400 после его нанесения и высыхания. Цель – устранение пор и наплывов.
3. Финишная подготовка: Создание матовой поверхности под покраску шкуркой P500-P600. Важно! Использовать орбитальную шлифмашинку с патрубком пылеудаления.

Типы абразива:

• На бумажной основе: Для ручной шлифовки криволинейных поверхностей.
• На тканевой основе (с сеткой): Для машинной обработки, меньше забивается.
• Водостойкая наждачка: При мокрой шлифовке для минимизации пыли.

Контроль качества: После шлифовки поверхность должна быть матовой, однородной на ощупь, без царапин от крупного зерна, пыли и жировых пятен. Обязательна очистка антисиликоном и обдув сжатым воздухом.

Обработка стыков герметиком после установки

Тщательная герметизация стыков – обязательный этап монтажа обвесов на ВАЗ-2109. Она предотвращает попадание воды, грязи и дорожных реагентов в щели между кузовом и пластиковыми элементами, защищая металл от коррозии и снижая риск отрыва детали на скорости. Качественно обработанный шов обеспечивает визуальную монолитность конструкции и продлевает срок службы комплекта.

Работу проводят после окончательной фиксации обвеса (на саморезы, заклёпки или клей), очистки и обезжиривания зоны стыка с двух сторон. Используют специальные автомобильные герметики на основе полиуретана или силикона, устойчивые к вибрациям, перепадам температур и агрессивным средам. Цвет подбирают в тон кузова или пластика для малозаметности.

Технология нанесения

1. Подготовка поверхности: Удалить остатки старого герметика, пыль, воск. Обезжирить растворителем или антисиликоном.
2. Маскировка: Заклеить края стыка малярным скотчем для получения ровной линии.
3. Нанесение:
   • Отрезать носик тубы под углом 45° (диаметр отверстия ≈ 3-5 мм).
   • Заполнять шов равномерным движением, ведя пистолет без остановок. Слой должен быть непрерывным и слегка выступать над поверхностью.
   • Сложные углы и стыки трёх деталей промазывать особенно тщательно.
4. Формирование шва: Смочить палец или шпатель в мыльном растворе, аккуратно разгладить герметик, убирая излишки. Удалить скотч до застывания состава.
5. Сушка: Выдержать время полимеризации (указано на упаковке, обычно 12-24 часа). Избегать контакта с водой.

Тип герметика	Особенности	Рекомендуемые марки
Полиуретановый	Высокая адгезия, эластичность, окрашивается	Sika, Done Deal, Novol
Силиконовый	Устойчив к УФ, не окрашивается	Permatex, ABRO, Loctite

Важно: Не используйте герметик как альтернативу крепежу! Он служит только для гидроизоляции и уплотнения. Избыток состава ухудшит внешний вид – удаляйте подтёки сразу ветошью с растворителем.

Обвесы "оригинальный ЮЗАМ": особенности формы

Форма оригинальных обвесов ЮЗАМ для ВАЗ-2109 отличается выраженной плавностью линий и отсутствием резких углов. Все элементы комплекта (бампера, пороги, спойлер) проектировались с акцентом на аэродинамическую эффективность, что проявляется в характерных обтекаемых контурах. Плавные переходы между поверхностями создают визуальную цельность и гармонично интегрируются в заводскую геометрию кузова "девятки".

Отличительная черта – органичное сочетание умеренной агрессивности с элегантностью: даже расширенные арки и воздухозаборники имеют скругленные кромки. Профиль боковых порогов повторяет изгиб пороговой линии кузова, но с аккуратным "опусканием" визуального центра тяжести. Задний спойлер выполнен без угловатых выступов, его высота и наклон рассчитаны на минимальное сопротивление без потери прижимной силы.

Ключевые элементы формы

Элемент	Особенности формы
Передний бампер	Центральный воздухозаборник каплевидной формы, плавно переходящий в боковые секции. Нижняя кромка закруглена, "уши" интегрированы в арки без ступенчатых переходов.
Боковые пороги	S-образный профиль в поперечном сечении, с волнообразным усилением в зоне креплений. Линия сопряжения с кузовом имитирует штамповку заводских порогов.
Задний бампер	Диффузор с пологими каналами, закругленными краями. Площадки под фонари заднего хода утоплены в общий рельеф без резких граней.
Спойлер	Двухуровневый профиль с вогнутой центральной частью. Торцевые окончания плавно "стекают" к поверхности крышки багажника под минимальным углом.

Материал АБС-пластик обеспечивал точное повторение сложных кривых без потери жесткости. Геометрия подчеркивает продольную динамику кузова за счет:

• Параллельных линий вдоль бортов от бампера к бамперу
• Визуального "растягивания" оконечностей за счет завалов кромок
• Отсутствия перпендикулярных срезов в нижних зонах элементов

Комплекты Aggressive Style: экстремальный дизайн

Комплекты обвесов Aggressive Style для ВАЗ-2109 радикально меняют визуальное восприятие автомобиля, акцентируя мощь и динамику через гипертрофированные формы. Отличительные черты включают глубокие сплиттеры, расширители арок с вентиляционными прорезями, массивные диффузоры и агрессивные капоты с воздухозаборниками.

Конструкции изготавливаются преимущественно из стеклопластика или полиуретана, что обеспечивает баланс между ударной вязкостью и возможностью тонкой проработки сложных элементов. Монтаж требует профессиональной подготовки кузова и точной подгонки деталей из-за нестандартных размеров и радикального изменения геометрии.

Ключевые элементы комплектов

• Передний бампер: Глубокий сплиттер, увеличенные воздуховоды ПТФ, туннельные воздухозаборники радиатора, интегрированные повторители поворотов
• Боковые пороги: Резкие грани, карманы подножек, динамичные линии, сливные каналы
• Задний бампер: Диффузер с вертикальными перегородками, ниши под сдвоенные выхлопные патрубки, каналы для отвода воздуха
• Арки колес: Расширители с вентиляционными жалюзи (+3-5 см к ширине), стреловидные линии

Совместимость с доработками

Элемент обвеса	Рекомендуемые тюнинг-решения
Передний сплиттер	Система прижимной силы, кастомные противотуманки
Воздухозаборник капота	Установка интеркулера или вентиляция подкапотного пространства
Диффузер	Спортивная выхлопная система с разделенными патрубками

Важно: Эксплуатация требует увеличения клиренса на неровных поверхностях. Стилистика предполагает обязательное дополнение дисками увеличенного диаметра (R16-R17) с низкопрофильной резиной и тонировкой стоп-сигналов в черный или красный цвет.

Модели FK Automotive: немецкие технологии

Компания FK Automotive заслужила репутацию благодаря применению передовых немецких инженерных решений при проектировании обвесов для ВАЗ-2109. Их продукция отличается точным соответствием заводским креплениям и продуманной эргономикой, что минимизирует сложности установки. Инженеры бренда уделяют особое внимание аэродинамическим расчетам, обеспечивая не только агрессивный внешний вид, но и функциональное улучшение управляемости на высоких скоростях.

Технологии литья под высоким давлением и использование модифицированного АБС-пластика с добавлением полиуретана гарантируют устойчивость к деформациям и российским климатическим условиям. Каждая деталь проходит многоступенчатый контроль качества на соответствие жестким стандартам TÜV, что исключает брак и обеспечивает долговечность даже при эксплуатации на сложном дорожном покрытии.

Линейки обвесов для «девятки»

FK Automotive предлагает для ВАЗ-2109 три ключевых серии, отличающихся дизайном и функционалом:

• FK StreetLine: Базовые комплекты с умеренным спортивным профилем. Включают передний спойлер, задний диффузор и боковые юбки. Акцент на универсальность и доступность.
• FK GT Pro: Аэродинамические решения для активной езды. Дополняются расширителями арок, капотом с воздухозаборниками и интегрированными дефлекторами для охлаждения тормозов.
• FK Limited Edition: Эксклюзивные комплекты с карбоновыми вставками и усиленными элементами. Предусматривают установку сплиттеров с регулируемым углом атаки и диффузоров с каналами для отвода воздуха.

Характеристики материалов в сравнении:

Модель	Материал	Толщина (мм)	Особенности покрытия
StreetLine	АБС+полиуретан	3.5	Антигравийная грунтовка
GT Pro	Усиленный АБС	4.2	Двухкомпонентный лак
Limited	Гибридный композит	5.0	Нано-защита от УФ

Все комплекты совместимы со штатными системами парковки и противотуманными фарами. Для моделей GT Pro и Limited доступны опции: встроенные LED-ходовые огни и каналы для подачи воздуха на вентиляцию тормозных дисков. Производственные мощности в Германии обеспечивают точность геометрии в пределах ±0.3 мм, что исключает необходимость подгонки элементов при монтаже.

Обвесы с интеграцией выхлопных патрубков

Обвесы с интегрированными выхлопными патрубками представляют собой модернизированные элементы кузовного тюнинга, где выходы выхлопной системы конструктивно встроены в задний бампер или боковые юбки. Такое решение не только придаёт автомобилю ВАЗ-2109 агрессивный спортивный вид, но и заменяет традиционные накладки на глушитель, создавая визуальную целостность. Патрубки могут располагаться центрально, парно по краям или асимметрично в зависимости от дизайна обвеса.

Установка требует точной подгонки под диаметр выхлопных труб и часто сопровождается доработкой выхлопной системы – например, переносом глушителя или добавлением гофр для компенсации вибраций. Материалы изготовления варьируются от бюджетного стеклопластика до гибкого полиуретана, устойчивого к мелким ударам. Ключевая сложность – обеспечить безопасный зазор между патрубком обвеса и раскалённой выхлопной трубой во избежание плавления пластика.

Особенности и варианты исполнения

Конструктивно выделяют три типа интеграции:

• Сквозные каналы – патрубок является частью обвеса, выхлопная труба выводится через него наружу.
• Накладные кольца – декоративная окантовка вокруг заводной выхлопной трубы, крепится к обвесу.
• Комбинированные системы – глушитель частично скрыт обвесом, снаружи виден только хромированный или керамический наконечник.

Тип обвеса	Расположение патрубков	Совместимые системы выхлопа
Задний бампер	Центрально, парно по бокам	Прямоточные, стандартные
Боковые юбки	Перед задними колёсами	Только прямоточные с боковым выходом
Диффузор	Нижний край бампера	Спортивные системы с укороченной трубой

Популярные решения для ВАЗ-2109 включают обвесы в стиле «боевой» с квадратными патрубками или изогнутыми соплами, имитирующими спортивные иномарки. При выборе критично учесть диаметр выхлопа: для стандартных систем 45-50 мм достаточно, тюнинговые варианты требуют 70-90 мм. Для защиты от температурной деформации внутренние поверхности патрубков усиливают алюминиевыми накладками или термостойкой мастикой.

Защита картера совмещённая с бампером

Данный тип обвеса представляет собой цельную металлическую конструкцию, интегрированную в передний бампер ВАЗ-2109. Основная функция – предотвращение пробоя картера двигателя при наезде на препятствия. Усиленные стальные листы (толщиной 3-5 мм) закрывают уязвимую зону под двигателем, принимая удар вместо картера или поддона.

Конструктивно защита крепится к лонжеронам кузова через проушины бампера, что обеспечивает жёсткую фиксацию. Модели часто включают технологические люки для слива масла без демонтажа, а также вентиляционные прорези для охлаждения ДВС. Некоторые версии имеют грунтованную поверхность под покраску в цвет кузова.

Ключевые особенности и преимущества

• Повышенная прочность: Горячекатаная сталь или легированные сплавы устойчивы к деформации при ударах о камни, бордюры, неровности.
• Совмещение функций: Бампер получает дополнительную жёсткость, а защита – естественное визуальное оформление.
• Улучшение аэродинамики: Сглаживает потоки воздуха под днищем, снижая запыление двигателя.
• Защита от грязи: Частично экранирует моторный отсек от воды, снега и дорожной слякоти.

Эксплуатационные ограничения

Фактор	Влияние
Дорожный просвет	Снижение клиренса на 3-7 см, риск зацепов на бездорожье
Коррозия	Требует регулярной обработки антикором (особенно сварные швы)
Вес конструкции	Дополнительная нагрузка на переднюю подвеску (до 15-20 кг)

Монтаж рекомендуется доверять специалистам: ошибки в креплении к силовым элементам кузова могут привести к вибрациям или снижению эффективности защиты. Для внедорожного использования предпочтительны модели с отбортовкой краёв – она предотвращает загиб металла при контакте с грунтом.

Комплекты минимализма: лёгкие модификации

Минималистичные обвесы для ВАЗ-2109 фокусируются на точечных изменениях, не перегружающих экстерьер и не требующих сложной установки. Такие комплекты сохраняют лаконичность заводского дизайна, добавляя акцентные детали для визуальной свежести.

Основная цель – подчеркнуть геометрию кузова без радикальных трансформаций. Элементы изготавливаются из легких материалов (АБС-пластик, полиуретан), что исключает нагрузку на крепления и сохраняет клиренс. Монтаж часто возможен своими силами с использованием штатных точек крепления.

Популярные элементы лёгких обвесов

• Спойлеры: Накладки на капот или крышку багажника с лаконичным профилем
• Юбки бампера: Узкие спортивные липспойлеры для переднего и заднего бампера
• Боковые накладки: Короткие пороги-молдинги без выноса за габариты
• Локеры: Мини-арки для акцента на колесных нишах
• Декоративные решетки: Сетки радиатора с тонкой окантовкой или ламелями

Элемент	Материал	Особенности
Накладки порогов	Полиуретан	Защита от сколов + визуальное удлинение дверей
Липспойлеры бамперов	АБС-пластик	3М-скотч + саморезы, изменение силуэта на 2-3 см
Капотные дефлекторы	Термопласт	Имитация воздухозаборников без прорезей

Ключевое преимущество – сочетание цены, простоты интеграции и возможности комбинировать детали. Например, установка только спойлера и липспойлера заднего бампера уже создает узнаваемый акцент. Такие комплекты редко требуют доработки кузова или окраски, часто поставляются в цвете основы.

Full Body Kit: полная замена элементов кузова

Полный обвес (Full Body Kit) радикально меняет геометрию и стилистику кузова ВАЗ-2109, заменяя штатные элементы на широкие агрессивные панели. Комплект включает бамперы, пороги, крылья, капот и расширители арок, формируя целостный визуальный образ. Для установки требуется серьёзный кузовной тюнинг: резка металла, усиление креплений и профессиональная покраска.

Такая модификация увеличивает ширину кузова на 10-20 см, улучшая аэродинамику и устойчивость на скорости. Однако конструкция ощутимо снижает дорожный просвет и усложняет эксплуатацию в городских условиях. Юридическое оформление изменений в ГИБДД обязательно из-за трансформации габаритов ТС.

Ключевые компоненты Full Body Kit

• Бамперы: Монолитные конструкции с воздухозаборниками, интегрированными ПТФ и диффузорами
• Расширенные арки: Литые накладки или заменяемые крылья (+5-15 см к колесной базе)
• Пороги: Несущие элементы с антикрыльями, заменяющие заводские
• Капот: Облегчённый карбоновый или стеклопластиковый с воздуховодами
• Спойлеры: Интегрированное заднее антикрыло и губа на багажник

Тип материала	Преимущества	Недостатки
Стеклопластик (FRP)	Низкая цена, простота ремонта	Хрупкость, трещины от вибраций
Полиуретан	Гибкость, устойчивость к ударам	Деформация при нагреве, высокая стоимость
Карбон	Минимальный вес, премиальный вид	Экстремально высокая цена, сложный ремонт

Критично важно: установка требует доработки подвески (развал-схождение) и колёс (вылет и диаметр). Без профессионального монтажа возникают перекосы панелей, скрипы и ускоренный износ креплений. Эксплуатация с деформированным обвесом опасна на скоростях свыше 100 км/ч.

Доработка ручным формованием пластика

Ручное формование пластика позволяет создавать уникальные элементы обвеса для ВАЗ-2109, идеально повторяющие сложные контуры кузова или реализующие авторский дизайн. Эта технология подразумевает послойное нанесение стекломата или стеклоткани на подготовленную матрицу с последующей пропиткой полиэфирной или эпоксидной смолой. Основное преимущество – возможность изготовления деталей любой формы и размера, недоступных в серийном производстве.

Ключевым этапом является создание точной матрицы, которая формирует будущую поверхность детали. Матрицу изготавливают из глины, гипса, пенопласта или дерева, тщательно шпаклюют и полируют для получения гладкой поверхности. На нее наносят разделительный состав (воск, силикон), препятствующий прилипанию пластиковой массы. Последовательность слоев стекловолокна и смолы определяет толщину и жесткость готового изделия.

Этапы и особенности технологии

Технологический процесс включает несколько критически важных шагов:

1. Подготовка матрицы: Точное моделирование поверхности будущего обвеса с идеальной геометрией.
2. Формование:
   • Нанесение гелькоута для гладкой финишной поверхности.
   • Укладка стекломата/стеклоткани слоями с прокаткой для удаления пузырей воздуха.
   • Контроль толщины в зонах повышенной нагрузки (спойлеры, бамперы).
3. Отверждение: Сушка при температуре 18-25°C в течение 24-48 часов.
4. Демонтаж: Аккуратное отделение детали от матрицы.
5. Постобработка: Обрезка излишков, шлифовка кромок, устранение мелких дефектов.

Типичные элементы обвеса ВАЗ-2109, создаваемые ручным формованием:

Элемент	Особенности изготовления
Расширенные арочные накладки	Требуют точного повторения изгиба колесной арки
Интегрированные бампера	Сложная форма с воздухозаборниками, усиление каркасом
Спойлеры и антикрылья	Многослойная структура для жесткости, вставки из углеволокна
Кастомные пороги	Усиление алюминиевыми профилями против деформации

Важно: Готовые детали требуют тщательной грунтовки перед покраской из-за пористой поверхности пластика. Для эксплуатации в агрессивной среде рекомендуется добавление УФ-стабилизаторов в смолу. Ручное формование экономически оправдано при мелкосерийном производстве или создании эксклюзивных комплектов.

Гидравлическая регулировка обвесов

Гидравлическая система регулировки клиренса позволяет оперативно изменять дорожный просвет автомобиля без остановки, используя жидкость под высоким давлением. Она состоит из гидроцилиндров вместо стандартных стоек, управляемых насосом, гидрораспределителем и блоком управления. Основная цель – адаптация к дорожным условиям: повышение проходимости на бездорожье или улучшение аэродинамики на трассе.

Установка требует серьезной модификации подвески: интеграции силовых гидроцилиндров, прокладки магистралей высокого давления, монтажа гидробака и управляющей электроники. Система обеспечивает широкий диапазон регулировки (часто 80–150 мм), но значительно увеличивает массу конструкции и сложность обслуживания. Ключевое преимущество – динамическая адаптация ходовой части в движении.

Особенности реализации на ВАЗ-2109

При монтаже на «девятку» учитывают специфику платформы:

• Балансировка веса – гидрооборудование размещают равномерно (насос – в багажнике, блок управления – под торпедой) для сохранения развесовки
• Усиление точек крепления – штатные крепления стоек усиливают стальными пластинами из-за повышенных нагрузок
• Защита магистралей – трубки прокладывают внутри салона или в защитных кожухах под днищем

Сравнение характеристик:

Параметр	Стандартная подвеска	Гидравлический обвес
Диапазон регулировки клиренса	Фиксированный	80–130 мм (типовое значение)
Время изменения высоты	Не применимо	3–8 секунд
Привод регулировки	Ручной (гайки/домкрат)	Электрогидравлический (кнопки в салоне)

Критические аспекты эксплуатации: Необходим регулярный контроль герметичности контуров, замена рабочей жидкости каждые 15 000 км, зимнее использование специальных морозостойких составов. Отказ гидравлики блокирует подвеску в текущем положении – требуется аварийный клапан сброса давления для ручной корректировки.

Адаптация универсальных комплектов под кузов ВАЗ-2109

Универсальные обвесы требуют доработки для корректной установки на ВАЗ-2109 из-за особенностей геометрии кузова. Базовые комплекты редко идеально совпадают с линиями задних крыльев, порогов или бамперов "девятки", что приводит к щелям, перекосам и необходимости подгонки.

Главная сложность – стыковка элементов в зоне арок и мест крепления к кузову. Пластик универсальных наборов часто не учитывает усиленных зон или технологических выступов кузова ВАЗ-2109, что требует механической обработки: подрезки, нагрева для формовки или усиления монтажных точек металлическими пластинами.

Ключевые этапы адаптации

Обязательные доработки включают:

• Корректировку посадочных мест – фрезеровку отверстий под штатные крепления бамперов и расширение монтажных проушин.
• Термоформовку – локальный нагрев строительным феном для изменения кривизны пластика в зоне колесных арок или углов бампера.
• Армирование стыков – накладку стекловолокна и полимерных смол изнутри в местах повышенной нагрузки (стык порога с крылом).

Зона кузова	Тип доработки	Инструмент
Передний бампер	Подрезка по краям для совмещения с крыльями	Электролобзик, наждак
Пороги	Изгиб по контуру днища, усиление кронштейнов	Термопистолет, металлические пластины
Задний спойлер	Формирование пазов под стоп-сигналы	Фреза, герметик

Для скрытия стыков после установки применяют эпоксидную шпаклевку с последующей шлифовкой. Финишный этап – грунтовка адаптированных деталей совместимым составом, иначе возможны трещины на краске из-за разницы в температурном расширении материалов.

Фрезеровка вентиляционных отверстий

Фрезеровка вентиляционных отверстий на капоте ВАЗ-2109 представляет собой механическую обработку металла для создания декоративных или функциональных прорезей. Этот тип тюнинга выполняется с помощью ручного фрезера или стационарного оборудования, требует точной разметки и аккуратного исполнения во избежание деформации тонкого листового металла капота.

Основная цель процедуры – улучшение циркуляции воздуха в подкапотном пространстве для снижения температуры двигателя и элементов впуска, хотя визуальный эффект (агрессивный спортивный вид) часто становится ключевым фактором для автовладельцев. Отверстия могут иметь геометрические формы: параллельные щели, сетку ромбов или сот, круглые перфорационные группы – выбор зависит от стилистики обвеса.

Технологические нюансы и риски

Этапы работ включают:

1. Снятие капота и демонтаж утеплителя.
2. Точную разметку будущих отверстий с учетом жестких ребер конструкции.
3. Фиксацию шаблона (при сложном рисунке).
4. Постепенное фрезерование по контуру с охлаждением зоны реза.
5. Зачистку кромок и антикоррозийную обработку.

Критические риски: перегрев и коробление металла при спешке, появление трещин у краев отверстий из-за вибраций, нарушение баланса жесткости капота. Для минимизации последствий обязательны:

• Использование опорных пластин под обрабатываемую зону.
• Применение твердосплавных фрез с малым припуском за проход.
• Обработка кромок герметиком и последующая покраска.

Важно: фрезерованные отверстия существенно снижают шумоизоляцию, увеличивают попадание влаги и грязи на двигатель. Для эксплуатации в дождливом климате рекомендуется установка защитных сеток из нержавеющей стали.

Комбинации материалов в одном комплекте

Производители часто комбинируют материалы в обвесах ВАЗ-2109, чтобы объединить их сильные стороны. Это позволяет оптимизировать функциональные характеристики комплекта при сохранении разумной стоимости.

Такие гибридные решения особенно актуальны для зон с разными эксплуатационными требованиями: например, гибкие элементы устанавливаются в уязвимых местах, а жесткие – в ответственных конструкциях.

Распространённые комбинации

• Пластик + стеклопластик: Бампера из ударопрочного пластика сочетаются с обтекателями арок из стеклопластика. Это обеспечивает гибкость передних элементов при жёсткости расширителей.
• Полиуретан + АБС-пластик: Гибкие полиуретановые губы спойлера комбинируют с жёсткими пластиковыми порогами. Устойчивость к деформациям дополняется точностью геометрии.
• Пластик + карбон (имитация): Основные детали (юбки, обвесы порогов) изготавливают из пластика, а декоративные вставки – из карбона или его виниловой имитации. Экономичность сочетается с визуальным тюнингом.

Специфика монтажа обвесов на ВАЗ-2109 купе

Установка обвесов на кузов купе ВАЗ-2109 осложнена особенностями геометрии: длинные двери, специфичные линии порогов и выраженная скошенная задняя часть требуют повышенной точности подгонки элементов. Неправильная установка приводит к визуальным перекосам, трению обвесов о кузов при открытии дверей и нарушению герметичности стыков. Особое внимание уделяется зоне багажника и задним крыльям, где кривизна поверхности максимальна.

Ключевое значение имеет подготовка основания: поверхность тщательно очищается от грязи, следов коррозии и старого ЛКП, обезжиривается антисиликоном. Для моделей купе критичен выбор способа крепления – механический (саморезы, заклепки) обеспечивает надежность, но требует сверления кузова, а клеевой метод (полиуретановый клей типа "жидкие гвозди") сохраняет целостность металла, но менее устойчив к вибрациям на неровных дорогах.

Практические аспекты установки

• Пороги: Монтируются в первую очередь. Требуют предварительной примерки с контролем зазоров относительно дверей. Крепятся саморезами в штатные отверстия или на клей с дополнительной фиксацией струбцинами до полимеризации состава.
• Передний и задний бампера: Снятие штатных бамперов обязательно. Новые обвесы усиливаются металлическими кронштейнами в местах повышенной нагрузки. Обязательна регулировка по высоте для исключения зазоров и контакта с асфальтом.
• Боковые юбки (рокеры): Из-за длины элемента применяют комбинированное крепление: клей по всей плоскости + механические точки фиксации (саморезы или заклепки) в зонах колесных арок и под порогами.
• Спойлеры: Багажный спойлер фиксируется на двусторонний скотч 3М и клей, антикрыло на стойках требует сквозного крепления в крышке багажника с обязательной герметизацией отверстий.

Финишный этап: Все стыки обвесов и кузова промазываются герметиком для предотвращения попадания воды и коррозии. При использовании клея автомобиль выдерживается 24 часа без эксплуатации. После установки обязательна проверка отсутствия скрипов и вибраций на тестовой поездке.

Зимняя эксплуатация: защита от реагентов

Реагенты, используемые для борьбы с гололедом, агрессивно воздействуют на пластиковые элементы обвесов ВАЗ-2109. Постоянный контакт с химическими составами приводит к потере глянца, появлению белесых разводов и микротрещин на поверхности деталей. Особенно уязвимы места креплений и стыки, где скапливается влага с растворенными солями.

Для минимизации повреждений критически важно регулярно удалять солевые отложения с кузова и обвесов. Мойку следует проводить не реже 1 раза в неделю, уделяя особое внимание скрытым полостям бамперов, порогам и аркам. Использование бесконтактной технологии с последующей ручной обработкой мягкой губкой предотвращает царапины на пластике. Обязательно применяйте специализированные шампуни с нейтральным pH.

Методы комплексной защиты

• Антикоррозийная обработка: Нанесение мастики или антикора на металлические элементы креплений обвесов предотвращает ржавчину.
• Полимерное покрытие: Жидкий пластик или керамика создают барьерный слой на деталях из пластика, отталкивая грязь и реагенты.
• Механическая защита: Установка локеров (пластиковых щитков) в колесных арках снижает попадание химической "каши" на пороги и нижние части бамперов.

Тип обвеса	Риск повреждения	Рекомендуемая защита
Передний бампер	Высокий (прямой контакт)	Антигравийная пленка + восковая обработка
Пороги	Критический	Оцинковка + резиновые накладки
Спойлеры	Средний	Гидрофобные спреи

После каждой мойки обязательно просушивайте стыки обвесов сжатым воздухом. Дополнительная обработка силиконовой смазкой резиновых уплотнителей и технологических зазоров предотвращает примерзание и разрушение пластика при перепадах температур. Контролируйте состояние крепежных элементов – коррозия кронштейнов ведет к деформации обвесов.

Реставрация потрескавшихся элементов

Потрескавшиеся элементы обвеса ВАЗ-2109 требуют незамедлительного восстановления, так как повреждения прогрессируют под воздействием вибраций и температурных перепадов. Игнорирование трещин приводит к полному разрушению детали и необходимости дорогостоящей замены.

Реставрация включает несколько обязательных этапов, направленных на восстановление структурной целостности и эстетики пластика. Качественное выполнение каждого шага гарантирует долговечность ремонта при соблюдении технологии работ.

Технология восстановления

1. Подготовка поверхности:
   • Зачистка повреждённой зоны наждачной бумагой P120-P180
   • Обезжиривание уайт-спиритом или антисиликоном
   • Снятие фаски по краям трещины (45°)
2. Склеивание и армирование:
   • Прогрев пластика строительным феном для снятия напряжения
   • Нанесение эпоксидного клея с тыльной стороны
   • Усиление стеклосеткой при сквозных трещинах
3. Формирование основы:
   • Заполнение дефектов двухкомпонентной шпаклёвкой для пластика
   • Послойное нанесение с промежуточной сушкой
4. Финишная обработка:
   • Шлифовка контуров абразивами P240-P400
   • Нанесение адгезионного грунта
   • Покраска в цвет кузова с финишным лаком

Материал	Назначение	Примеры
Клеевые составы	Первичное скрепление трещин	3M Scotch-Weld, Loctite Plastics
Шпаклёвки	Восстановление геометрии	Novol Plast, Body Glass
Грунты	Улучшение адгезии краски	Mobihel Праймер, Raptor

Защитные накладки на углы бампера

Конструктивно накладки представляют собой жесткие полиуретановые или резиновые элементы, которые крепятся на наиболее выступающие участки переднего и заднего бамперов ВАЗ-2109. Их основная функция – предотвращение сколов краски и деформации пластика при случайных касаниях бордюров, столбов или других автомобилей во время парковки.

Монтаж осуществляется либо на специальный клей (3М), либо через технологические отверстия с саморезами. Резиновые версии часто имеют продольные канавки для повышения эластичности при ударе, тогда как полиуретановые отличаются повышенной стойкостью к истиранию и ультрафиолету.

Ключевые разновидности

• Резиновые чёрные: бюджетный вариант, гибкие, но подвержены выцветанию
• Полиуретановые окрашенные: точно соответствуют цвету кузова, сохраняют глянец 3-5 лет
• Комбинированные с металлической вставкой: усиленный алюминиевой полосой кант для экстремальных условий

Тип крепления	Преимущества	Недостатки
Клеевые	Не требуют сверления, незаметный монтаж	Снижают адгезию после демонтажа
Винтовые	Максимально надежная фиксация	Нарушают целостность бампера

Важно: При выборе учитывайте форму бампера – для "девяток" ранних выпусков (дорестайлинг) и поздних (1995+) требуются разные профили изгиба накладок. Несовпадение контуров приведет к образованию зазоров и отклеиванию.

Влияние обвесов на аэродинамику кузова

Обвесы на ВАЗ-2109 кардинально меняют поведение воздушных потоков вокруг кузова. Штатная форма автомобиля создает турбулентность и высокое лобовое сопротивление, а грамотно спроектированные аэродинамические элементы перенаправляют воздух, снижая коэффициент сопротивления (Cx). Это влияет на стабильность на высоких скоростях и топливную экономичность.

Передний сплиттер "разрезает" встречный поток, уменьшая подъемную силу передней оси и направляя воздух вдоль порогов. Боковые юбки минимизируют завихрения под днищем, создавая зону разрежения. Задний спойлер или антикрыло генерирует прижимную силу, компенсируя аэродинамический подъем задней части, характерный для хэтчбеков.

Ключевые эффекты элементов

• Сплиттер: Снижает подъемную силу на 5-15% (зависит от выноса и угла атаки).
• Юбки: Уменьшают турбулентность колесных арок + защита порогов от загрязнений.
• Задний спойлер: Повышает прижим на 8-20 кг при 120 км/ч (риск роста сопротивления при неправильном угле).
• Диффузор: Ускоряет отток воздуха из-под днища (редко применяется на "девятках" из-за сложности интеграции).

Ошибки монтажа вызывают обратный эффект: сплиттер без поддержки юбок создает зону высокого давления под капотом, а чрезмерный угол спойлера увеличивает расход топлива. Недопустимо использование элементов с острыми кромками или выступающими креплениями – они формируют локальные завихрения.

Элемент	Положительный эффект	Риски
Сплиттер	Стабилизация передка	Повреждение при парковке
Юбки	Снижение бокового увода	Скопление грязи, коррозия креплений
Спойлер	Улучшение сцепления задних колес	Рост расхода топлива (>5° угла атаки)

Для ощутимого результата обвесы должны проектироваться как система. Установка только спойлера без доработки передней части усиливает дисбаланс аэродинамических сил. Оптимальный эффект достигается при туннелировании днища и согласовании геометрии всех элементов в потоке.

Легализация изменений в документах

Установка обвесов на ВАЗ-2109 требует обязательного внесения корректировок в регистрационные документы транспортного средства. Без официального оформления такие изменения считаются нелегальными, что влечёт административную ответственность и проблемы при прохождении техосмотра или ДТП. Легализация подтверждает соответствие модификаций действующим нормам безопасности.

Процедура регламентируется Техническим регламентом Таможенного союза "О безопасности колёсных транспортных средств" (ТР ТС 018/2011) и Приказом МВД России № 399. Владельцу необходимо пройти техническую экспертизу в аккредитованной лаборатории для оценки влияния обвесов на конструктивные параметры авто. Только после получения положительного заключения возможна регистрация изменений в ГИБДД.

Процедура легализации обвесов

1. Предварительная диагностика в сертифицированном сервисе для оценки совместимости обвесов с конструкцией ТС.
2. Проведение технической экспертизы в аккредитованной лаборатории с оформлением протокола проверки.
3. Подача документов в ГИБДД для внесения изменений в ПТС и свидетельство о регистрации ТС.
4. Прохождение инструментального контроля на посту ГИБДД для сверки фактических параметров с заявленными.

Документ	Назначение
Протокол технической экспертизы	Подтверждает безопасность изменений
Заявление установленного образца	Запрос на внесение изменений в ПТС
Паспорт ТС (ПТС)	Для актуализации данных
Свидетельство о регистрации ТС	Для замены с новыми характеристиками

Критические требования к обвесам: Не должны ограничивать обзорность, изменять габаритные размеры авто более чем на 2%, нарушать работу световых приборов или создавать травмоопасные выступы. Использование самодельных элементов без сертификатов соответствия автоматически делает модернизацию незаконной.

• Последствия отсутствия легализации:
• Штраф по ст. 12.5 КоАП РФ (5000 руб. или лишение прав до 3 мес.)
• Запрет эксплуатации ТС с требованием демонтажа
• Аннулирование диагностической карты техосмотра
• Проблемы при продаже автомобиля
• Отказ в страховых выплатах при ДТП

Список источников

При подготовке статьи об обвесах для ВАЗ-2109 использовалась информация из авторитетных профильных ресурсов. Основной акцент делался на специализированные площадки, посвященные тюнингу отечественных автомобилей.

Источники включают технические обсуждения, сравнительные анализы и практические руководства от опытных владельцев. Ниже представлен перечень ключевых материалов, на основе которых составлен обзор.

Основные источники информации

1. Тематические разделы на автомобильных форумах (Drive2, ВАЗ Клуб)
2. Архивы журнала "За рулём" за 2000-2010 годы
3. Видеообзоры установки обвесов на YouTube-каналах тюнинг-ателье
4. Технические каталоги производителей тюнинг-комплектов (K&N, ABW)
5. Монографии по доработке ходовой части ВАЗ-2108/2109
6. Инструкции по монтажу от дистрибьюторов обвесов
7. Сравнительные тесты динамических характеристик в журнале "Авторевю"

Видео: замена стеклоподъёмника ваз классика ,2104 ,05,07,все по полочкам


• Термостат сломался - как найти проблему и починить

• Полоса на стекле - подбор и установка

• Lotus Elise - характеристики, детали и впечатления владельцев
