Опорный подшипник Мицубиси Лансер 9 - подбор и замена

Статья обновлена: 18.08.2025

Опорный подшипник стойки – критически важный элемент подвески Mitsubishi Lancer IX.

Неисправность этой детали приводит к стукам на неровностях, ухудшению управляемости и ускоренному износу шин.

Своевременная диагностика и грамотная замена опорника сохраняют безопасность и комфорт эксплуатации автомобиля.

Понимание особенностей выбора качественной запчасти и этапов замены поможет владельцам Лансера 9 избежать ошибок и лишних затрат.

Предварительная диагностика перед заменой

Перед заменой опорного подшипника передней стойки на Mitsubishi Lancer 9 критически важно провести точную диагностику. Неправильная идентификация проблемы приведет к бесполезной замене детали и повторному появлению посторонних шумов.

Основная задача – отличить признаки износа опорного подшипника от симптомов неисправностей других компонентов подвески или рулевого управления. Диагностика выполняется в несколько этапов с обязательной фиксацией результатов.

Методы диагностики

Для выявления неисправности опорного подшипника выполните следующие действия:

Визуальный осмотр:
- Проверьте целостность резинового пыльника подшипника на предмет трещин и разрывов
- Ищите следы коррозии или деформации металлического корпуса опоры
- Убедитесь в отсутствии подтеков масла с амортизатора
Акустическая проверка:
- Попросите помощника поворачивать руль влево-вправо при стоящем автомобиле
- Прислушайтесь к характерным звукам в районе чашек стаканов: глухие стуки или скрежет при повороте руля
- Откройте капот и рукой ощутите вибрации на опоре при вращении руля
Проверка люфта:
- Раскачайте автомобиль вниз-вверх, прижав рукой опорный узел
- Определите наличие вертикального свободного хода (допустимый люфт – не более 0.8 мм)
- Проверьте сопротивление при повороте пружины рукой (затрудненное вращение – признак заклинивания)

Отличия неисправностей смежных узлов
Симптом	Опорный подшипник	ШРУС/Тяги рулевые
Стук при повороте руля на месте	Четко выражен	Отсутствует
Хруст при движении	Редко	Появляется в поворотах
Вибрация на руле	При разгоне/торможении	На высокой скорости
Увод автомобиля	Не характерен	Ярко выражен

Важно! При выявлении хотя бы двух признаков износа (стук + люфт или скрежет + заклинивание) опорный подшипник требует замены. Диагностику обеих передних стоек проводят одновременно – износ обычно происходит симметрично.

Необходимый инструмент для самостоятельной работы

Для замены опорного подшипника на Mitsubishi Lancer IX потребуется стандартный набор автомобильных инструментов. Отсутствие специализированного оборудования компенсируется тщательной подготовкой и строгим соблюдением технологии демонтажа/монтажа узла.

Обязательно проверьте наличие всех позиций перед началом работ – прерывание процесса из-за отсутствия ключа или съемника усложнит задачу. При работе с подвешенным кузовом используйте страховочные подпоры.

Основной комплект

Головки и вороток: набор шестигранных головок 8-19мм, удлинители 50-150мм, карданный шарнир
Ключи: рожковые 10-22мм, накидные 14-17мм, торцевой ключ 32мм для ступичной гайки
Специнструмент: съемник шаровых опор, съемник стопорных колец, универсальный съемник подшипников
Прочее: монтировка, молоток 500г, зубило, набор отверток

Дополнительное оборудование

Домкрат гидравлический (грузоподъемность 2т+)
Стационарные подставки под кузов (4 шт)
Динамометрический ключ с диапазоном 40-200 Нм
Монтажная лопатка для демонтажа стоек
Проволочная щетка + очиститель тормозов

Тип крепежа	Размер ключа	Момент затяжки (Нм)
Ступичная гайка	32мм	180-220
Гайка опоры стойки	14мм	45-55
Болт стакана стойки	17мм	70-90

При отсутствии съемников шаровых опор используйте молоток и монтировку, но соблюдайте осторожность – резкие удары повреждают пыльники. Для запрессовки нового подшипника подойдет оправка подходящего диаметра или старая деталь.

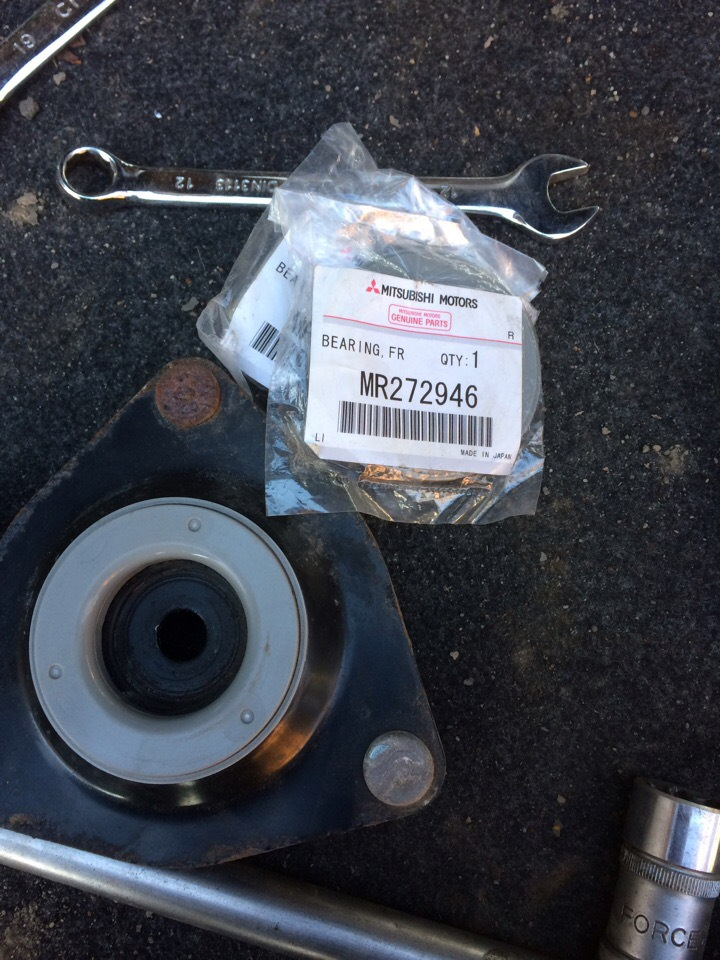

Выбор оригинала: артикулы и производители

Основной оригинальный артикул для верхней опоры стойки Mitsubishi Lancer IX – MR430075. Этот каталожный номер актуален для моделей с двигателями 1.3/1.5/1.6/1.8 л (2003-2007 гг.). Для версий 2.0 л и турбированных рекомендуется уточнять совместимость по VIN.

Ключевые OEM-производители, поставляющие детали для конвейера Mitsubishi – NTN (Япония) и Koyo (Япония). Их продукция маркируется собственными артикулами, но соответствует заводским стандартам. При выборе проверяйте логотип Mitsubishi на корпусе подшипника и защитную голограмму на упаковке.

Актуальные артикулы

Производитель	Оригинальный артикул	Аналог OEM
Mitsubishi	MR430075	-
NTN	-	NTN SP-8
Koyo	-	Koyo 881472

Рекомендации по идентификации:

Используйте официальные каталоги (ASA, Mitsubishi CAPS)
Сверяйте маркировку на старом подшипнике (пример: SP-8 NTN JAPAN)
Избегайте подделок: оригинал всегда имеет антикоррозийное покрытие серого цвета

Производитель	Артикул	Совместимость	Особенности
SNR (Франция)	FCR729	Полная	Усиленный пыльник, термостойкая смазка
SKF (Швеция)	VKBA 3528	Полная	Хромированные ролики, антикоррозионное покрытие
NTN (Япония)	SPB8-1	Полная	Двойное уплотнение, керамический наполнитель
FAG (Германия)	358 0501 10	Полная	Прецизионная шлифовка, сталь SUJ2
Koyo (Япония)	SPB8-1	Полная	Молибденовое покрытие, низкий уровень шума

Критерии выбора качественного подшипника

Правильный выбор опорного подшипника для Mitsubishi Lancer 9 напрямую влияет на безопасность и комфорт вождения. Некачественная деталь быстро выходит из строя, вызывая стуки и ухудшая управляемость автомобиля.

Приобретая подшипник, необходимо обращать внимание на несколько ключевых аспектов, гарантирующих надежность и долгий срок службы.

Совместимость: Убедитесь, что подшипник предназначен именно для Mitsubishi Lancer 9 (кузов Cedia). Проверьте каталожный номер и сверьте с оригиналом.
Производитель: Отдавайте предпочтение проверенным брендам (NTN, SKF, Koyo, FAG). Избегайте неизвестных марок без сертификатов качества.
Материалы и конструкция: Качественные подшипники изготавливаются из высокопрочной хромомолибденовой стали с точной термообработкой. Обязательно наличие эффективных сальников для защиты от влаги и грязи.
Точность изготовления: Допуски должны соответствовать стандарту ISO P6 (класс точности). Проверьте отсутствие люфтов и плавность хода при ручном проворачивании.
Защитное покрытие: Наличие антикоррозийного покрытия (цинк, фосфатирование) существенно продлевает ресурс в условиях российской зимы.

Дополнительные рекомендации

Упаковка	Оригинальная упаковка с четкой маркировкой (бренд, артикул, штрих-код) и защитой от вскрытия
Гарантия	Наличие официальной гарантии от производителя (не менее 12 месяцев)
Проверка при покупке	Осмотрите деталь на отсутствие сколов, ржавчины и деформаций

Демонтаж колеса и защитного кожуха

Ослабьте гайки крепления колеса на земле до отрыва колеса от поверхности, затем поднимите автомобиль домкратом или на подъемнике и надежно зафиксируйте. Полностью выкрутите гайки и снимите колесо, убрав его в сторону для освобождения рабочего пространства.

В подкапотном пространщении найдите верхнюю часть стойки амортизатора – она закрыта пластиковым кожухом круглой или овальной формы. Внимательно осмотрите кожух: защелки обычно расположены по периметру или с внутренней стороны. Аккуратно подденьте их плоской отверткой или монтажной лопаткой, избегая чрезмерных усилий, чтобы не сломать пластиковые фиксаторы.

Порядок снятия защитного кожуха

Отсоедините разъем датчика ABS (если он мешает доступу к кожуху).
Найдите все точки крепления кожуха (обычно 3-5 защелок).
Поочередно отожмите фиксаторы, начиная с наиболее доступных.
Проверьте отсутствие скрытых винтов под резиновыми заглушками.
Плавно потяните кожух вверх, освобождая его от направляющих.

Важно: Пометьте положение кожуха относительно кузова маркером – это упростит обратную сборку. Уберите снятый кожух и резиновый пыльник стойки в чистое место, чтобы предотвратить попадание грязи в механизм подшипника. Осмотрите открывшуюся верхнюю опору стойки (чашку) на предмет трещин или деформаций перед дальнейшей разборкой.

Отсоединение тормозного суппорта и ротора

Поддомкратьте автомобиль, снимите колесо и зафиксируйте машину на надежных подставках. Осмотрите тормозную систему на предмет явных повреждений или утечек тормозной жидкости. Приготовьте крюк или проволоку для подвешивания суппорта – он не должен висеть на тормозном шланге.

Найдите два направляющих болта суппорта в задней части конструкции. Обработайте их проникающей смазкой WD-40, если наблюдается сильная коррозия. Используя торцевой ключ с воротком (чаще всего на 14 мм или 17 мм в зависимости от модели), аккуратно выкрутите оба болта против часовой стрелки, удерживая шестигранник направляющей отверткой.

Порядок демонтажа

Снимите суппорт: После откручивания болтов плавно отведите корпус суппорта вперед от ротора. Не допускайте перегибов тормозного шланга.
Подвесьте суппорт: Закрепите его с помощью крюка на пружине подвески или элементе кузова. Не опирайте на шланг!
Извлеките тормозные колодки: Достаньте наружную и внутреннюю колодки, запомнив их ориентацию. При необходимости зафиксируйте поршень суппорта деревянным бруском.
Снимите ротор: Если ротор прикипел, постучите резиновым молотком по фланцу ступицы вокруг шпилек. Не бейте по рабочей поверхности! Открутите винт фиксации ротора (если присутствует), потяните диск на себя.

Важные замечания: При сильном закисании направляющих используйте молоток и пробойник для легких ударов по головке болта. Если ротор не снимается, нанесите проникающую смазку на ступицу и повторите попытку позже. Не повреждайте датчик ABS при работе.

Элемент	Тип крепежа	Рекомендуемый инструмент
Направляющие болты суппорта	2 шт. (за конус)	Торцевой ключ + вороток
Фиксирующий винт ротора	1 шт. (M6/M8)	Отвертка PH3 или бита TORX T30

Снятие штока амортизационной стойки

Установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами и снимите колесо с демонтируемой стойки. Ослабьте гайку штока амортизатора под капотом, предварительно зафиксировав шестигранник штока ключом для предотвращения проворачивания – не откручивайте гайку полностью на этом этапе.

Отсоедините тормозной шланг и ABS-датчик от кронштейна стойки (если применимо), затем снимите крепление стабилизатора поперечной устойчивости. Открутите два болта крепления стойки к поворотному кулаку, используя молоток или съемник при затрудненном демонтаже.

Демонтаж стойки и финальное снятие штока

Извлеките стойку в сборе с поворотного кулака, аккуратно отведя кулак в сторону для освобождения пространства.
Зафиксируйте пружину стойки специальной стяжкой в сжатом положении – убедитесь в надежности фиксации!
Снимите верхнюю опору подшипника, открутив центральную гайку штока окончательно – удерживайте шток шестигранником.
Аккуратно извлеките шток амортизатора вместе с опорным подшипником и демпфером из корпуса стойки.

Ключевые моменты	Инструменты
Фиксация шестигранника штока	Накидной ключ + шестигранник
Сжатие пружины	Стяжки для пружин
Откручивание гайки поворотного кулака	Молоток, съемник ржавых болтов

Внимание: Не работайте со стянутыми пружинами без защитных очков! Проверьте состояние штока на отсутствие коррозии и механических повреждений перед установкой нового опорного подшипника.

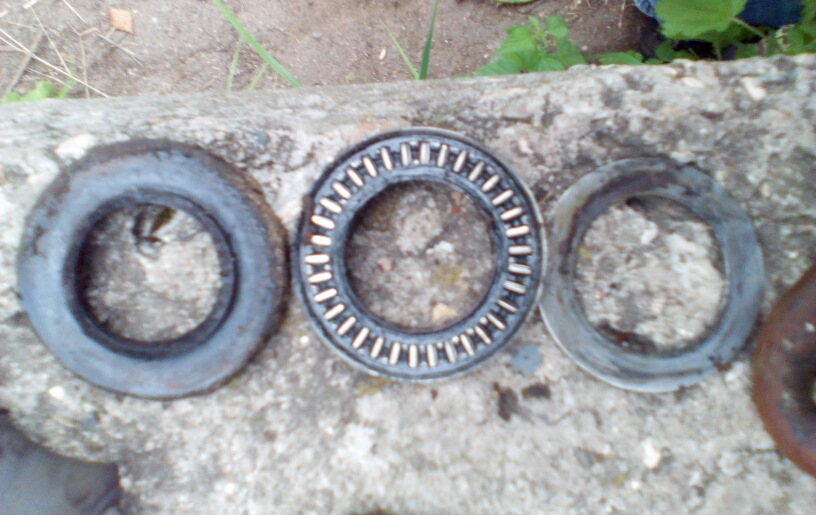

Извлечение старого опорного подшипника

После демонтажа всей стойки амортизатора в сборе с автомобиля и ее надежной фиксации в тисках (за верхнюю опору или "стакан"), приступают к разборке узла для доступа к опорному подшипнику. Необходимо снять защитный колпачок, открутить гайку штока амортизатора, используя специальный ключ для удержания штока от проворачивания.

Крайне важно перед разборкой стойки обязательно снять усилие пружины с помощью качественных стяжек! Пружина находится под огромным напряжением, и ее неконтролируемый разжим может привести к тяжелым травмам и порче компонентов. После стяжки и снятия гайки штока аккуратно разбирают узел: снимают опорную чашку, верхнюю тарелку пружины и саму пружину (со стяжками).

Демонтаж подшипника из опоры

Теперь опорный подшипник доступен. Он установлен в посадочное гнездо верхней опоры (часто называемой "стаканом" или "пяткой"). В зависимости от модели опоры и типа подшипника, он может быть запрессован или зафиксирован стопорным кольцом.

Основные методы извлечения:

Выбивание: Аккуратно постукивая молотком через выколотку из мягкого металла (медь, алюминий) или деревянный брусок по краям корпуса подшипника с разных сторон. Удары наносятся только по наружной обойме подшипника. Никогда не бейте по внутренней обойме или сепаратору!
Использование съемника: Если позволяет конструкция и доступ, применяют подходящий по размеру съемник (например, универсальный съемник подшипников с лапами), аккуратно подцепив его за нижнюю кромку наружной обоймы подшипника.
Выдавливание прессом: Наиболее контролируемый способ. Опору устанавливают на оправки станины гидравлического или винтового пресса так, чтобы подшипник мог свободно выйти вниз. Подходящим пуансоном (оправкой, диаметром чуть меньше наружного диаметра подшипника) давят строго по наружной обойме.

Метод	Инструмент	Риск повреждения	Рекомендация
Выбивание	Молоток, выколотка (мягкий металл/дерево)	Средний/Высокий (при ошибках)	Бить только по наружной обойме! Чередовать стороны.
Съемник	Универсальный съемник подшипников	Низкий (при правильном подборе)	Лапы съемника должны надежно цепляться за низ наружной обоймы.
Пресс	Гидравлический/винтовой пресс, оправки	Низкий	Самый безопасный и контролируемый метод. Давить строго по наружной обойме.

Важные моменты:

Перед извлечением проверьте наличие и снимите стопорное кольцо (если оно есть), используя пассатижи или узкую отвертку.
Тщательно очистите посадочное гнездо в верхней опоре от грязи, ржавчины и старой смазки после удаления подшипника. Это критично для правильной установки нового.
Внимательно осмотрите шток амортизатора на предмет повреждений резьбы или коррозии. Поврежденная резьба не позволит надежно затянуть новую гайку.
Осмотрите саму верхнюю опору ("стакан") на предмет трещин, сильной коррозии или деформации в зоне посадки подшипника. При наличии дефектов опору необходимо заменить.

Предупреждение: Не пытайтесь снять подшипник, поддевая его отверткой между обоймами или через сепаратор с шариками/роликами! Это гарантированно разрушит подшипник и может повредить посадочное место в опоре. Все усилия при демонтаже прикладываются исключительно к наружной обойме подшипника.

Очистка посадочного места от загрязнений

Остатки старой смазки, коррозия и абразивные частицы нарушают точную посадку нового подшипника. Это приводит к перекосу, вибрациям руля и ускоренному износу детали. Неочищенная поверхность создает микроскопические зазоры, снижающие стабильность всей опорной конструкции.

Подготовьте металлическую щетку, пластиковый скребок, обезжириватель (уайт-спирит, бензин "Калоша"), ветошь без ворса и сжатый воздух. Обязательно используйте защитные перчатки и очки – химические составы агрессивны для кожи.

Пошаговая процедура очистки

Грубая очистка:
- Скребком удалите крупные комки смазки и отслоившуюся ржавчину
- Щеткой обработайте труднодоступные места стакана
Обезжиривание:
- Нанесите растворитель на ветошь (не лейте напрямую на деталь!)
- Протрите посадочное место до полного удаления масляных следов
- Повторите при сильных загрязнениях, меняя ветошь
Финишная обработка:
- Продуйте область сжатым воздухом под углом 45°
- Проверьте отсутствие ворсинок и металлической стружки
- Допустимо использование чистого синтетического финишнера

Критические ошибки:

Запрещено применять наждачную бумагу – абразив нарушает геометрию посадочной зоны. Не используйте кислотные преобразователи ржавчины без последующей нейтрализации.

После очистки поверхность должна быть матово-сухой без жирного блеска. Проведите пальцем в перчатке – отсутствие скольжения подтверждает качество обезжиривания. Только на подготовленное место можно устанавливать новый подшипник.

Установка нового подшипника в стакан

Перед установкой тщательно очистите посадочное гнездо стакана от грязи, ржавчины и остатков старой смазки. Проверьте внутреннюю поверхность на отсутствие задиров, коррозии или деформаций. Нанесите тонкий слой консистентной смазки (например, Литол-24) на рабочую зону для облегчения монтажа и защиты от коррозии.

Убедитесь, что новый подшипник соответствует спецификациям производителя для Lancer 9. Проверьте маркировку на наружном кольце и отсутствие повреждений. При наличии конструктивных особенностей (например, фаски или стопорных канавок) определите правильную ориентацию детали перед установкой.

Технология запрессовки

Равномерно разместите подшипник в посадочном гнезде стакана строго параллельно плоскости.
Используйте специальную оправку или металлическую втулку, диаметр которой соответствует наружному кольцу подшипника.
Применяя гидравлический пресс, плавно запрессуйте деталь до полного контакта с посадочным буртом. Допустимо использование молотка с обязательной проставкой, но только при отсутствии пресса.
Контролируйте усилие: чрезмерная нагрузка деформирует сепаратор или кольца. При появлении перекоса немедленно прекратите монтаж.

Важно: Усилие должно прикладываться исключительно к наружному кольцу подшипника. Воздействие на внутреннее кольцо приведёт к повреждению тел качения. После установки проверьте вращение рукой – ход должен быть плавным, без заеданий и люфтов.

Сборка узла стойки с новым опорным подшипником

Тщательно очистите чашку амортизатора и верхнюю опору от грязи и остатков старой смазки. Нанесите тонкий слой консистентной смазки (например, Литол-24) на рабочую поверхность нового опорного подшипника и на сопрягаемую поверхность верхней опоры. Убедитесь, что подшипник установлен правильной стороной вверх – обычно на нем есть маркировка "UP" или верхняя часть имеет характерную форму под опорную чашку пружины.

Аккуратно наденьте верхнюю опору на шток амортизатора, совместив ее выступы или метки с соответствующими пазами на опорном подшипнике. Следите за правильной ориентацией опоры относительно кузова автомобиля – она должна стоять так же, как была установлена старая. Установите на шток новую стопорную гайку (идет обычно в комплекте с подшипником или опорой).

Затяжка и окончательная сборка

Надежно зафиксируйте шток амортизатора шестигранником подходящего размера (обычно 6 или 7 мм), вставленным в его торец. Затяните новую стопорную гайку верхней опоры динамометрическим ключом с соблюдением момента, указанного производителем. Для Mitsubishi Lancer IX типичное значение:

Элемент	Момент затяжки (Нм)
Гайка штока амортизатора (верхняя)	32 - 36 Нм

Важно: Ни в коем случае не затягивайте эту гайку на весу или после установки стойки на автомобиль! Это делается только при полностью собранном узле на верстаке.

Осторожно установите собранную амортизаторную стойку (амортизатор + пружина + опорный подшипник + верхняя опора) на автомобиль в обратной последовательности разборке:

Поднимите узел и заведите шток амортизатора в монтажное отверстие кузова.
Совместите нижний кронштейн стойки с поворотным кулаком.
Установите и наживите нижние болты крепления стойки к кулаку.
Установите и наживите гайки крепления верхней опоры к кузову (обычно 3 шт).
Подсоедините тормозной шланг и датчик АБС (если есть) к штатным кронштейнам на стойке.
Подсоедините тягу стабилизатора поперечной устойчивости к рычагу подвески.

Окончательную затяжку всех болтов и гаек (нижних креплений стойки к кулаку, верхних гаек опоры к кузову, тяги стабилизатора) производите только после того, как автомобиль будет опущен на колеса и подвеска примет рабочее положение под весом машины. Используйте динамометрический ключ и соблюдайте моменты, указанные в руководстве по ремонту.

Момент затяжки крепежных гаек и болтов

Соблюдение регламентированных моментов затяжки критически важно для корректной работы опорного подшипника и безопасности. Превышение усилия приводит к деформации стакана амортизатора, заклиниванию подшипника или разрушению резьбы, а недостаточное – к самопроизвольному отворачиванию крепежа и люфтам.

Используйте динамометрический ключ с предустановкой значения. Все резьбовые соединения перед сборкой очищаются от грязи и ржавчины, обрабатываются медной смазкой или графитной пастой (кроме контактных поверхностей под гайками). Затяжку выполняйте крест-накрест для равномерного распределения нагрузки.

Контроль положения колеса после замены опорного подшипника

После замены опорного подшипника на Mitsubishi Lancer 9 критически важно проверить и, при необходимости, отрегулировать углы установки колес (развал и схождение). Работы по демонтажу стойки амортизатора неизбежно затрагивают элементы подвески (шаровые опоры, рулевые тяги), что может привести к смещению их положения относительно исходных настроек.

Неправильные углы установки колес приводят к целому ряду негативных последствий: ускоренному и неравномерному износу протектора шин, ухудшению курсовой устойчивости автомобиля (уводу в сторону), увеличению усилия на рулевом колесе и повышенному расходу топлива. Игнорирование этой процедуры после вмешательства в подвеску сводит на нет пользу от замены подшипника и влечет дополнительные расходы.

Этапы контроля и необходимые действия

Сразу после замены подшипника и сборки стойки, но до проведения профессионального сход-развала, выполните следующие проверки:

Тест-драйв на ровной безопасной дороге: Обратите внимание на поведение руля. Автомобиль не должен самопроизвольно уводить влево или вправо при движении по прямой с отпущенным рулем (на небольшой скорости). Руль должен возвращаться в нейтральное положение после поворота.
Визуальный осмотр положения колес: Припаркуйтесь на ровной площадке. Визуально оцените, не стоит ли переднее колесо, на котором менялся подшипник, явно под углом ("домиком" – признак нарушения развала) или повернуто носком внутрь/наружу относительно заднего колеса (признак нарушения схождения) по сравнению с другим передним колесом.
Проверка свободного хода рулевого колеса: Убедитесь, что после замены не появился нехарактерный люфт руля.
Контроль уровня стояночного тормоза: Убедитесь, что автомобиль стоит ровно без перекоса, так как это влияет на точность последующей регулировки.

Эти предварительные проверки помогут выявить грубые нарушения, но не заменяют профессиональную диагностику на стенде. Даже если видимых проблем нет, посещение сервиса для регулировки сход-развала строго обязательно.

Параметры углов установки передних колес для Mitsubishi Lancer 9 (ориентировочные, уточняйте для конкретной модификации):

Параметр	Допустимый диапазон	Критическое отклонение (требует регулировки)
Схождение (Toe), суммарное	0 ± 1 мм	Более ± 2 мм
Развал (Camber)	-0°35' ± 30'	Более ± 1° от номинала

Обязательное завершающее действие: Независимо от результатов самостоятельной проверки, необходимо посетить специализированный сервис, оснащенный современным компьютерным стендом развала-схождения. Только точные замеры и квалифицированная регулировка гарантируют правильное положение колес, безопасность управления и сохранность шин. Экономия на этой процедуре после замены опорного подшипника всегда приводит к дополнительным, более значительным расходам в ближайшей перспективе.

Тест-драйв и проверка работоспособности

После установки нового опорного подшипника выполните предварительную проверку: поверните руль при заглушенном двигателе на месте, прислушиваясь к скрипам или стукам. Убедитесь, что ход рулевого колеса плавный без заеданий, а возврат в нейтральное положение происходит равномерно.

Заведите двигатель и повторите манипуляции рулём на месте – посторонние шумы должны отсутствовать. Проверьте свободный ход подвески, резко нажав на капот над стойками: характерный стук старого подшипника теперь не проявляется.

Алгоритм тест-драйва

Низкоскоростной режим (до 40 км/ч):
- Выполните несколько поворотов руля на 90-180° в обе стороны
- Проедьте "змейку" для проверки отклика подвески
Средние скорости (60-80 км/ч):
- Резкие перестроения между полосами
- Проверка устойчивости на неровностях (лежачие полицейские, трамвайные рельсы)
Высокоскоростной участок (свыше 100 км/ч):
- Движение по прямой с отпущенным рулём – автомобиль не должно уводить в сторону
- Плавные повороты с контролем обратной связи

Критерии успешной замены: полное отсутствие стуков при проезде неровностей, тихая работа рулевого управления на всех скоростях, чёткое возвращение колёс в нулевое положение после поворотов. Появление скрежета или вибрации на руле требует повторной диагностики.

Неисправность	Признак во время теста
Неправильная установка	Тугой ход руля, заедания
Бракованная деталь	Хруст при поворотах на месте
Незатянутые гайки	Дребезжание на мелких кочках

Профилактика преждевременного износа

Регулярная диагностика ходовой части – ключевой элемент профилактики. При каждом ТО или при появлении посторонних звуков (стук, хруст в районе стоек при повороте руля) проверяйте состояние опорного подшипника. Обращайте внимание на целостность пыльника подшипника и верхней опоры стойки, так как попадание влаги и грязи – основная причина коррозии и разрушения механизма.

Контролируйте правильность установки узла при замене. Малейший перекос опорной чашки или недостаточная затяжка (либо чрезмерная, ведущая к деформации) центральной гайки стойки создают нерасчетные нагрузки, ускоряющие износ подшипника. Используйте только рекомендованный производителем момент затяжки и специальные инструменты для фиксации штока амортизатора.

Основные меры для продления срока службы

Защита от агрессивной среды: Регулярно мойте подкрылки и пространство над опорами для удаления реагентов и грязи. Проверяйте целостность пыльника подшипника при каждом обслуживании, своевременно заменяйте при повреждениях.
Качественные компоненты: Устанавливайте только оригинальные (Mitsubishi) или проверенные аналоги премиум-сегмента (например, Febest, ASVA, Topran). Дешевые подшипники часто имеют недостаточную герметизацию и низкокачественные материалы.
Правильная эксплуатация: Избегайте резких стартов и торможений, ударов о бордюры и проезда глубоких выбоин на высокой скорости – ударные нагрузки разрушают дорожки качения и тела качения подшипника.
Контроль смежных узлов: Своевременно меняйте амортизационные стойки и пружины. Просевшие пружины или неисправные амортизаторы увеличивают ход отбоя/сжатия, перегружая опорный подшипник.

Фактор риска	Профилактическое действие
Коррозия от воды/реагентов	Регулярная мойка ниши, замена поврежденных пыльников
Загрязнение абразивами	Контроль герметичности пыльника, избегание бездорожья
Механические перегрузки	Аккуратная езда, замена изношенных стоек/пружин
Ошибки монтажа	Строгое соблюдение момента затяжки, использование специнструмента

Список источников

При подготовке материалов об опорном подшипнике для Mitsubishi Lancer 9 использовались специализированные технические ресурсы и практический опыт. Акцент делался на точность спецификаций и соответствие рекомендациям производителя.

Основой для анализа послужили официальная документация, отзывы владельцев и экспертные оценки. Все источники прошли проверку на актуальность и достоверность предоставляемых сведений.

Официальное руководство по ремонту и обслуживанию Mitsubishi Lancer IX
Каталоги запчастей крупных поставщиков (Exist, AutoDoc, OEMCat)
Технические бюллетени производителей подшипников (NTN-SNR, SKF, FAG)
Специализированные автомобильные форумы (LancerRegistry, Drive2, Mitsubishi ASIA)
Видеоинструкции по замене от сертифицированных автосервисов
Отчеты тест-драйвов и долгосрочной эксплуатации в автомобильных СМИ
Инженерные рекомендации SAE (Society of Automotive Engineers)

Элемент крепежа	Момент затяжки (Нм)
Гайка штока амортизатора (центральная)	58-72 Нм
Болты крепления опоры к кузову (3 шт.)	22-28 Нм
Гайки крепления стойки амортизатора к поворотному кулаку (2 шт.)	95-115 Нм
Болт стабилизатора поперечной устойчивости (к стойке)	35-45 Нм
