Ось балансира КамАЗа 65115 - основа надёжности и устойчивости грузовика

Статья обновлена: 18.08.2025

Грузовик КамАЗ-65115 – это машина, чья надежность напрямую зависит от исправности каждой детали ходовой части.

Ключевую роль в обеспечении устойчивости и управляемости играет ось балансира задней тележки. Эта, на первый взгляд, простая металлическая балка выполняет критически важную функцию.

Ось балансира служит центральной точкой крепления реактивных штанг и рессор подвески.

Она принимает на себя колоссальные нагрузки при движении по неровностям и обеспечивает синхронную работу обеих сторон заднего моста.

От состояния этой оси зависят курсовая устойчивость машины, равномерность распределения веса груза и безопасность перевозки.

Поломка или деформация балансирной оси немедленно сказывается на поведении грузовика на дороге, делая его движение потенциально опасным.

Конструкция оси балансира 65115: ключевые элементы

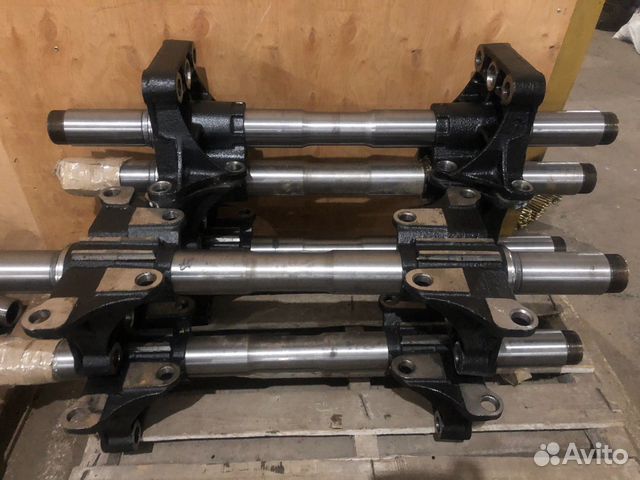

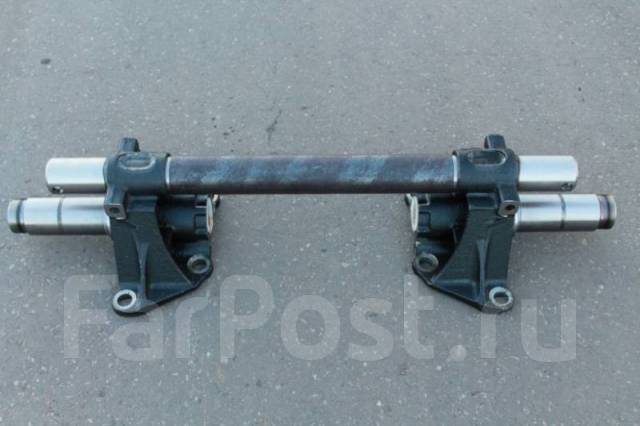

Ось балансира КамАЗ 65115 представляет собой сложную металлическую конструкцию, спроектированную для равномерного распределения нагрузки между колесами задней тележки. Ее жесткая балка интегрирует несколько функциональных узлов, обеспечивающих передачу крутящего момента и устойчивость при эксплуатации в тяжелых дорожных условиях.

Конструкция спроектирована с учетом высоких динамических нагрузок и включает элементы, отвечающие за кинематику подвески, торможение и управляемость. Каждый компонент выполняет строго определенную роль в общей системе.

Ключевые элементы конструкции

Балка моста - литая или штампованная стальная основа коробчатого сечения, воспринимающая изгибающие моменты и кручение. Служит картером для дифференциала.
Главная передача - конический редуктор с шестернями гипоидного зацепления, преобразующий крутящий момент под углом 90°.
Дифференциал - планетарный механизм с сателлитами, распределяющий мощность между полуосями при поворотах.
Полуоси - кованые валы с шлицевыми соединениями, передающие вращение от дифференциала к ступицам.
Ступичный узел - включает конические роликоподшипники, уплотнения и фланцы для крепления колесных дисков.
Тормозные щиты - опорные платформы для установки барабанных тормозных механизмов, жестко зафиксированные на балке.
Кронштейны реактивных штанг - точки крепления продольных тяг, предотвращающих смещение моста при разгоне и торможении.

Материалы изготовления оси балансира КамАЗ и их особенности

Ось балансира КамАЗа 65115 изготавливается из высоколегированных сталей, преимущественно марок 40Х или 45, прошедших специальную термическую обработку. Эти материалы выбраны благодаря их исключительной способности выдерживать знакопеременные нагрузки, вибрации и ударные воздействия при эксплуатации грузовика в тяжелых дорожных условиях.

Ключевым технологическим этапом является объемная закалка с последующим высоким отпуском, обеспечивающая твердость поверхности в диапазоне 45-50 HRC при сохранении вязкой сердцевины. Дополнительно применяется поверхностное упрочнение методами дробеструйной обработки или токами высокой частоты для формирования сжимающих остаточных напряжений в зонах концентраторов напряжений.

Критические характеристики материалов

Усталостная прочность: не менее 400 МПа при базе испытаний 10⁷ циклов для гарантированного ресурса
Ударная вязкость: минимум 50 Дж/см² при -40°C для работы в зимних условиях
Износостойкость: карбидная сетка после термообработки снижает абразивный износ втулок

Параметр	Сталь 40Х	Сталь 45
Предел текучести	≥ 800 МПа	≥ 600 МПа
Химический состав	Cr (0.8-1.1%), Mn (0.5-0.8%)	C (0.42-0.50%), Mn (0.5-0.8%)
Особенности	Лучшая прокаливаемость	Меньшая склонность к отпускной хрупкости

Геометрия оси предусматривает плавные галтели в местах перехода сечений для равномерного распределения напряжений. Контроль качества включает магнитопорошковую дефектоскопию для выявления внутренних дефектов и твердомерные испытания в 5 точках сечения. Защита от коррозии обеспечивается фосфатированием с последующей покраской эпоксидными грунтами.

Принцип распределения нагрузки на балансирную ось

Распределение нагрузки на балансирную ось КамАЗа 65115 основано на системе рычагов и реактивных тяг, соединённых с рамой через шарниры. При движении по неровностям вертикальные усилия от колёс передаются на общую балку, которая качается вокруг центральной оси, компенсируя крен. Параллельно расположенные рессоры гасят колебания, обеспечивая синхронность работы обеих колёсных пар.

Ключевая особенность – динамическое перераспределение массы между колёсами в зависимости от дорожных условий. При попадании одного колеса на препятствие балансирный механизм автоматически увеличивает нагрузку на противоположное колесо, сохраняя стабильный контакт с покрытием. Это предотвращает потерю сцепления и снижает локальную перегрузку элементов подвески.

Факторы влияния на распределение

Центр тяжести груза – смещение вперёд/назад изменяет соотношение нагрузок между передним и задним мостами балансира
Жёсткость рессор – определяет скорость реакции на изменение положения колёс
Угол продольного крена – при подъёме/спуске происходит перераспределение массы между осями тележки

Параметр	Влияние на распределение
Давление в шинах	Разница >0.3 атм вызывает асимметрию нагрузки
Износ шарниров	Люфт соединений нарушает синхронность качения балки
Деформация рессор	Снижение упругости одной из рессор блокирует балансировку

Критически важно соблюдать равномерность загрузки платформы – перекос более 5% от полной массы нарушает принцип работы механизма, провоцируя ускоренный износ шин и деформацию балки. Контроль нагрузки по осям при размещении груза обязателен для сохранения ресурса узла.

Типичные размеры и технические параметры оси 65115

Ось балансира задней тележки КамАЗ 65115 является несущим элементом рессорно-балансирной подвески, воспринимающим нагрузки от рамы, рессор, колесных мостов и самого груза. Ее точные геометрические размеры и механические характеристики критически важны для обеспечения параллельности мостов, равномерного распределения нагрузки между ними и стабильного контакта колес с дорожным полотном.

Ключевыми параметрами оси балансира КамАЗ 65115 являются ее ширина (межосевое расстояние в узлах крепления к рессорам), диаметр цапф (осевых шеек), на которые опираются балансирные втулки, диаметр отверстий под оси стремянок для крепления рессор, а также толщина стенок и общая прочность конструкции, рассчитанной на высокие изгибающие и крутящие моменты.

Основные размеры и технические характеристики

Типичные размеры и параметры оси балансира для модели 65115 включают:

Межцентровое расстояние между осями крепления к рессорам	~1320 мм
Диаметр цапф (осевых шеек)	~60 мм
Диаметр отверстий под оси стремянок крепления рессор	~22 мм
Ширина ступичной части оси (между внутренними поверхностями рессор)	~280 мм
Расчетная нагрузка на ось балансира (на тележку)	18000 - 20000 кг
Тип подшипников балансирной втулки	Скольжения (металлокерамические втулки)

Особенности конструкции и эксплуатации:

Материал: Высокопрочная сталь, обеспечивающая необходимую жесткость и сопротивление усталости.
Смазка: Цапфы оси требуют регулярной смазки через пресс-масленки для снижения трения в балансирных втулках.
Износ: Наиболее подвержены износу поверхности цапф и внутренние поверхности балансирных втулок.
Ремонт: При значительном износе цапфы могут восстанавливаться наплавкой с последующей механической обработкой до номинального размера.

Роль оси в компенсации неровностей дорожного покрытия

Ось балансира КамАЗа 65115 выполняет критическую функцию амортизации ударов при движении по бездорожью. Благодаря жесткой конструкции и шарнирному креплению рессор она перераспределяет динамические нагрузки от колес на раму, предотвращая резкие вертикальные колебания кабины и кузова. Это снижает ударное воздействие на груз и компоненты шасси при наезде на выбоины или бугры.

Инженерная особенность оси заключается в независимом ходе рессорных подвесок правого и левого колес. При попадании одного колеса на препятствие ось сохраняет контакт второго колеса с дорогой за счет углового смещения балансира. Такая кинематика обеспечивает постоянное сцепление шин с покрытием, исключая потерю управляемости и снижая риск опрокидывания.

Ключевые механизмы компенсации

Сбалансированное давление – рессоры равномерно поглощают энергию удара
Качающийся механизм – ось вращается на цапфах, адаптируясь к рельефу
Распределение нагрузки – вес груза равномерно давит на обе рессоры

Тип неровности	Действие оси	Результат
Продольные волны	Попеременное сжатие рессор	Плавное раскачивание без резонанса
Локальные выбоины	Локальная деформация подвески	Изоляция удара от рамы
Диагональные перекосы	Скручивание балансира	Сохранение плоскости кузова

Важно: эффективность компенсации напрямую зависит от состояния втулок оси и отсутствия деформаций балки. Износ этих элементов вызывает вибрацию и ускоренную усталость металла рамы. Регулярная диагностика шарниров предотвращает разрушение креплений рессор при экстремальных нагрузках.

Взаимосвязь оси балансира и продольной устойчивости грузовика

Ось балансира напрямую влияет на распределение вертикальных нагрузок между передней и задней тележками грузовика. При изменении угла продольного наклона машины (например, на подъёмах, спусках или при резком торможении) ось обеспечивает синхронное перемещение рессор балансирной подвески. Это предотвращает критический перекос рамы и сохраняет равномерное давление на все колёса задней тележки.

Стабильность контакта колёс с дорожным покрытием напрямую определяет сопротивление продольному опрокидыванию. Ось балансира, демпфируя колебания мостов при проезде неровностей, минимизирует риск потери сцепления одного из мостов. Сохранение постоянного пятна контакта особенно критично при экстренном торможении или движении с грузом по наклонной плоскости, где смещение центра масс усиливает опрокидывающий момент.

Ключевые аспекты взаимодействия

Механизм воздействия оси на устойчивость проявляется через:

Равномерность нагрузки на колёса задней тележки, исключающую локальную перегрузку мостов
Компенсацию продольного крена при ускорении/замедлении за счёт качания балансира
Стабилизацию геометрии подвески при деформации дорожного полотна

Ситуация риска	Роль оси балансира
Резкое торможение	Перераспределяет инерционную нагрузку, снижая риск "клевка"
Движение под уклон	Удерживает задние мосты в контакте с дорогой, противодействуя опрокидыванию
Проезд волнообразных препятствий	Синхронизирует ход мостов, исключая диагональное вывешивание

Деформация или износ оси балансира нарушают синхронность работы подвески. Это провоцирует неравномерное распределение веса по осям, снижая порог продольного опрокидывания на 15-20% и увеличивая тормозной путь из-за частичной потери сцепления.

Контроль целостности оси балансира: визуальные методы

Регулярный визуальный осмотр оси балансира КамАЗ 65115 – обязательная процедура для выявления критических дефектов, способных привести к потере устойчивости грузовика. Этот метод позволяет оперативно обнаружить явные признаки повреждений без применения сложного оборудования, но требует системного подхода и внимания к деталям.

Осмотр следует проводить при хорошем освещении, предварительно очистив ось от грязи, масла и дорожных отложений. Особое внимание уделяют зонам концентрации напряжений: местам крепления рессор, площадкам под стремянки, участкам возлива к фланцам и центральной части балки.

Ключевые элементы визуального контроля

Основные дефекты, выявляемые визуально:

Трещины: Тонкие темные линии, особенно в местах перепадов сечения или сварных швов. Используйте лупу для труднодоступных зон.
Коррозия и глубокие каверны: Обширные рыжие пятна, расслоение металла, локальные углубления, ослабляющие сечение балки.
Деформации (изгиб, скручивание): Изменение геометрии оси относительно продольной оси. Проверяется визуально по линии рессор или контрольными замерами.
Следы усталости металла: Чешуйчатые отслоения или "потертости" в зонах максимальной нагрузки.
Повреждения резьбовых отверстий: Сорванная резьба, трещины вокруг отверстий крепления кронштейнов.

Для документирования обнаруженных дефектов используйте таблицу:

Зона осмотра	Тип дефекта	Действие
Верхняя поверхность балки	Коррозия >30% площади, трещины	Замена оси
Места крепления стремянок	Трещины, деформация проушин	Недопустимо! Замена
Фланцы крепления ступиц	Трещины, сколы, повреждение резьбы	Замена узла

Важно: Любая обнаруженная трещина, даже микроскопическая, означает необходимость немедленной замены оси. Не пытайтесь заваривать трещины – это временная мера, нарушающая структуру металла и повышающая риск катастрофического разрушения под нагрузкой.

Признаки износа оси балансира КамАЗ 65115

Неравномерный износ шин – один из ключевых индикаторов. Резина на задних сдвоенных колесах стирается быстрее с внутренней или внешней стороны, что указывает на нарушение параллельности установки мостов из-за деформации или люфта оси.

Вибрация кузова и рулевого колеса, усиливающаяся при движении по неровностям или на высокой скорости. Тряска сопровождается характерным глухим стуком в задней подвеске, особенно заметным при переезде мелких препятствий.

Дополнительные симптомы:

Смещение задних колес визуально относительно крыльев или рамы
Появление трещин, заусенцев или вмятин на самой оси при осмотре
Увод грузовика в сторону при торможении или прямолинейном движении
Усиленный скрип или скрежет в зоне балансирной подвески

Внешний признак	Возможная причина износа
Масляные подтеки на оси	Разрушение сальников втулок, попадание абразива
Глубокие риски на посадочных местах	Коррозия или проворачивание втулок

Важно: Игнорирование симптомов приводит к разрушению рессорных втулок, деформации рессор и ускоренному изнозу ступичных подшипников. Проверку оси на биение и геометрию следует проводить при каждом ТО после 150 000 км пробега.

Последствия эксплуатации треснутой или деформированной оси балансира КамАЗа 65115

Эксплуатация повреждённой оси балансира провоцирует критическое ухудшение управляемости. Деформация или трещины нарушают геометрию подвески, вызывая хаотичное "рыскание" грузовика на скорости, особенно при прохождении поворотов или торможении. Погнутый элемент создаёт неравномерное распределение нагрузки между колёсами, что ведёт к их ускоренному износу и риску внезапного срыва покрышки.

Постепенное разрушение конструкции под нагрузкой неизбежно прогрессирует. Микротрещины в металле расширяются из-за ударных воздействий и вибраций, а деформация усиливается при перевозке тяжёлых грузов. Это создаёт лавинообразный процесс: ось теряет остаточную прочность, что в любой момент может спровоцировать её полный разлом без предупреждающих признаков.

Ключевые риски при отказе оси

Разрушение подвески: Полный разлом оси вызывает мгновенное складывание балансирной тележки, блокировку колёс и потерю контроля над гружёным прицепом.
Аварийные ситуации: Резкое заклинивание ходовой части на трассе приводит к опрокидыванию фуры или создаёт препятствие для других ТС, провоцируя массовые ДТП.
Сопутствующие поломки: Обломки оси повреждают топливные магистрали, тормозные шланги или карданный вал, усугубляя аварию.

Вид повреждения	Краткосрочные последствия	Долгосрочные последствия
Трещины в средней части	Вибрация руля, стуки в задней подвеске	Разрушение креплений рессор, деформация рамы
Искривление оси	Увод грузовика в сторону, "жевание" резины	Поломка ступичных подшипников, выход из строя стремянок

Игнорирование проблемы влечёт катастрофическое увеличение затрат на ремонт. Помимо замены самой оси, потребуется восстановление смежных узлов: рессор, амортизаторов, тормозных механизмов и колёсных дисков. При аварийном обрыве добавляются расходы на эвакуатор, ремонт кузова или прицепа, а также возможные штрафы за создание ЧС.

Регулярный визуальный осмотр оси на предмет искривлений, коррозии и трещин (особенно в зонах крепления кронштейнов и возлива) – обязательная процедура. Проверка выполняется при ТО или после жёстких ударов (попадания в ямы, наезда на бордюры). Эксплуатация с дефектами недопустима даже для порожнего грузовика из-за риска мгновенного разрушения при динамической нагрузке.

Технология демонтажа оси балансира для замены

Перед началом работ зафиксируйте автомобиль противооткатными башмаками и поднимите кабину. Установите грузовик на козлы или подставки, обеспечив устойчивый доступ к заднему мосту. Снимите колеса соответствующей оси, предварительно ослабив крепеж на весу, а окончательно – после вывешивания и демонтажа.

Отсоедините тормозные камеры, шланги пневмосистемы и ABS-датчики, избегая перегибов трубок. Ослабьте гайки стремянок рессор на 1-2 оборота для снятия напряжения. Демонтируйте продольную и поперечную реактивные тяги, отмечая положение регулировочных муфт мелом или керном.

Ключевые этапы снятия оси

Выпрессуйте осевые пальцы балансирного узла съемником, предварительно сбив стопорные шайбы
Снимите стремянки рессор полностью, поддерживая мост домкратом
Опустите ось балансира синхронно с двух сторон, контролируя зазор между рессорами
Извлеките втулки скольжения из проушин рессор при наличии люфта или повреждений

Важно: Все резьбовые соединения обрабатывайте проникающей смазкой за 30 минут до демонтажа. Фиксируйте взаимное положение:шайб, прокладок и регулировочных пластин – их неправильная установка при сборке нарушит развал схождения.

Тип соединения	Инструмент	Момент затяжки (предварительный)
Стремянки рессор	Головка 22мм + динамометрический ключ	50-70 Н∙м
Пальцы оси	Съемник типа "гармошка"	Не требует усилия (посадка с натягом)
Фланцы реактивных тяг	Торцевой ключ 24мм	180-200 Н∙м

Проверьте посадочные места на рессорах и раме после извлечения оси. Зачистите задиры абразивной бумагой, а при глубине повреждений свыше 0,5 мм – замените кронштейны. Утилизируйте старые втулки и деформированные шайбы независимо от их состояния.

Критерии выбора новой оси балансира КамАЗ 65115

Выбор новой оси балансира для КамАЗа 65115 является критически важной задачей, напрямую влияющей на безопасность эксплуатации, устойчивость грузовика и долговечность подвески. Неверно подобранная деталь может привести к ускоренному износу, потере управляемости и серьезным авариям. Поэтому решение должно основываться на строгих технических критериях и понимании требований конкретной модели.

Основой выбора всегда является полное соответствие заводским спецификациям КамАЗ 65115. Ось должна быть рассчитана на штатную нагрузку, передаваемую через рессоры, и выдерживать динамические удары, характерные для условий эксплуатации грузовика. Габаритные размеры, посадочные места под втулки (или подшипники), диаметр и конфигурация резьбы на концах должны точно совпадать с оригиналом.

Ключевые параметры при выборе

Материал и Прочность: Ось должна быть изготовлена из высококачественной конструкционной стали (часто легированной, типа 40Х или аналоги), прошедшей термообработку (закалку и отпуск) для достижения необходимой твердости поверхности и вязкости сердцевины. Это гарантирует сопротивление изгибу, кручению и усталостным разрушениям.
Точность Изготовления: Геометрия оси (прямолинейность), чистота обработки посадочных поверхностей под втулки/подшипники и резьбовых участков должны соответствовать высокому классу точности. Биение и дефекты поверхности недопустимы.
Защита от Коррозии: Обязательное наличие стойкого защитного покрытия (цинкование, фосфатирование, качественная покраска) для предотвращения ржавчины, особенно в местах контакта с втулками балансира.
Происхождение и Сертификация:
- Оригинал (ОЕМ): Наивысшая гарантия соответствия всем параметрам, но обычно дороже.
- Качественный Аналог: Должен иметь четкую маркировку производителя, номер по каталогу (например, аналог оригинального номера 65115-2910010-10) и сертификаты качества (ГОСТ Р, ТР ТС 018/2011). Предпочтение известным брендам, специализирующимся на запчастях для коммерческого транспорта.

Параметр	Оригинал (ОЕМ)	Качественный Аналог	Примечание
Соответствие спецификациям	Гарантировано	Должно быть подтверждено	Проверять по каталогам и сертификатам
Материал и термообработка	Соответствует ТУ завода	Должны соответствовать заявленным	Требовать документацию
Покрытие	Стандартное заводское	Может варьироваться	Проверять на целостность и стойкость
Гарантия	Официальная гарантия	Гарантия поставщика	Уточнять условия
Цена	Высокая	От средней до высокой	Низкая цена - повод для сомнений в качестве

Обязательная проверка перед установкой: Даже новую ось необходимо визуально осмотреть на отсутствие механических повреждений (трещины, задиры, деформации), проверить резьбу, убедиться в наличии и качестве защитного покрытия. Приобретать следует только у проверенных поставщиков с хорошей репутацией, предоставляющих гарантию на запчасть. Никогда не стоит экономить на этой критически важной для безопасности детали подвески.

Процесс запрессовки оси в балансир: пошаговая инструкция

Запрессовка оси балансира КамАЗ 65115 – критически важная операция, от которой зависит соосность подвески и равномерное распределение нагрузок. Неправильная установка провоцирует ускоренный износ шин, вибрации рулевого управления и деформацию элементов ходовой части.

Технология требует строгого соблюдения параметров усилия и температуры, использования специализированного оборудования. Пренебрежение этапами контроля приведет к люфтам, снижению курсовой устойчивости и риску аварии при эксплуатации грузовика.

Последовательность операций

Подготовка компонентов
- Зачистите посадочные поверхности оси и балансира от коррозии абразивной бумагой P120-P240
- Обезжирьте контактные зоны уайт-спиритом
- Нанесите тонкий слой монтажной пасты Loctite 641 на цапфу оси
Термическая подготовка балансира
Поместите балансир в индукционную печь для нагрева посадочного отверстия. Контролируйте температурный режим пирометром:

Материал Температура нагрева Время выдержки

Сталь 40Х 180-200°C 15-20 мин
Фиксация в прессе
Установите балансир на гидравлический пресс с усилием не менее 80 тс, совместив отверстие с осью. Используйте переходные втулки для исключения перекоса.
Запрессовка
- Плавно подавайте давление до 700-750 бар
- Контролируйте скорость погружения (0.5-1 мм/сек)
- Фиксируйте достижение монтажной отметки на оси
Калибровка и охлаждение
Выдержите узел под давлением 2 минуты. Охлаждайте естественным способом без принудительного обдува для предотвращения термоударов.
Контроль качества
- Проверьте глубину посадки штангенциркулем (допуск ±0.1 мм)
- Убедитесь в отсутствии зазоров щупом 0.05 мм
- Проконтролируйте перпендикулярность угольником 1-го класса

Материал	Температура нагрева	Время выдержки
Сталь 40Х	180-200°C	15-20 мин

Обкатка новой оси балансира после установки

Обкатка оси балансира КамАЗ 65115 – критический этап после монтажа, обеспечивающий равномерную приработку подшипников, сальников и зубчатых зацеплений. В течение первых 500-1000 км пробега необходимо строго соблюдать щадящий режим эксплуатации для минимизации ударных нагрузок и перегрева узла. Это предотвращает деформацию компонентов и гарантирует правильное формирование рабочих поверхностей.

На протяжении обкатки ограничьте грузоподъёмность до 50-70% от максимальной нормы, избегайте резких стартов, экстренного торможения и движения по бездорожью. Регулярно контролируйте температуру ступиц и уровень масла в редукторе моста, а также прислушивайтесь к посторонним шумам (гул, скрежет) при изменении скорости.

Ключевые правила обкатки

0-300 км: Движение без груза по ровным дорогам. Скорость – не выше 60 км/ч.
300-700 км: Постепенное увеличение нагрузки до 50%. Исключить буксировку прицепов.
700-1000 км: Нагрузка до 70%. Допустимы короткие поездки по грунтовке на малой скорости.

Параметр	Значение
Пробег для полной обкатки	1000 км
Макс. скорость (первые 500 км)	70 км/ч
Рекомендуемый интервал проверки масла	Каждые 200 км

После завершения пробега обязательно выполните ТО: проверьте момент затяжки ступичных гаек, замените масло в редукторе, убедитесь в отсутствии течей. Пренебрежение обкаткой сокращает ресурс оси на 30-40% и повышает риск заклинивания ступиц при пиковых нагрузках.

Смазка узла оси балансира и периодичность обслуживания

Систематическая смазка оси балансира критична для минимизации трения между втулками и пальцем, предотвращения задиров и коррозии металлических поверхностей. Применение специальных пластичных смазок (например, Литол-24 или ШРУС-4) обеспечивает защиту от износа и сохраняет целостность шарнирного соединения при высоких нагрузках и перепадах температур.

Пренебрежение обслуживанием ведёт к заклиниванию пальца, деформации втулок, ускоренному разрушению оси и нарушению геометрии подвески. Это провоцирует вибрацию кабины, неравномерный износ шин, снижение управляемости и риски аварийных ситуаций из-за потери контроля над гружёным автомобилем.

Режим работы	Интервал смазки
Стандартные дорожные условия	Через 10 000–15 000 км
Бездорожье, строительные площадки	Через 5 000–7 000 км
Агрессивные среды (реагенты, морская вода)	После 3 000 км или ежемесячно

Проверка затяжки креплений оси балансира КамАЗ

Контроль состояния резьбовых соединений оси балансира является обязательной процедурой технического обслуживания грузовика КамАЗ 65115. Ослабление крепежа напрямую влияет на распределение нагрузок в подвеске, ускоряет износ узлов и создаёт угрозу потери управляемости.

Периодичность проверки регламентируется производителем: после обкатки нового автомобиля, каждые 15-20 тыс. км пробега, а также после преодоления сложных дорожных условий или замены компонентов подвески. Игнорирование процедуры ведёт к деформации рессор, разрушению сайлент-блоков и риску поломки оси.

Порядок выполнения работ

Подготовка: Установите автомобиль на ровную площадку с твёрдым покрытием. Зафиксируйте колёса противооткатными упорами, поднимите кабину и обесточьте бортовую сеть. Требуемый инструмент: динамометрический ключ с диапазоном 350-700 Н·м, монтировки, щетка по металлу.

Основные этапы контроля:

Очистите зону креплений от грязи металлической щёткой. Особое внимание уделите фланцам оси балансира и кронштейнам рессор.
Последовательно проверьте затяжку следующих соединений:
- Гайки стремянок рессор (верхние и нижние)
- Болты крепления кронштейнов балансирной оси к раме
- Шпильки фиксации оси к балансиру
- Опорные втулки и вкладыши
Применяйте динамометрический ключ для контроля усилия. Значения момента затяжки:

Соединение Момент затяжки (Н·м)

Стремянки рессор 300-350

Болты кронштейнов оси 400-450

Шпильки оси балансира 550-600
Обнаруженные ослабленные крепления подтягивайте поочерёдно крест-накрест. Резьбу предварительно обработайте графитной смазкой.
Проверьте отсутствие трещин на кронштейнах, деформации стремянок и износа втулок. Замените повреждённые элементы.

Важно: Запрещается подтягивать гайки на весу или при частичной вывеске мостов. Контролируйте соосность отверстий при замене болтов – перекос вызывает напряжения в металле. После выполнения работ опустите кабину и проведите тестовую поездку с проверкой отсутствия стуков в подвеске.

Основные причины преждевременного выхода оси из строя

Ось балансира заднего моста КамАЗа 65115 воспринимает колоссальные нагрузки при эксплуатации. Ее преждевременное разрушение приводит не только к дорогостоящему ремонту, но и создает прямую угрозу безопасности движения.

Ключевыми факторами, сокращающими ресурс этой критической детали, являются следующие эксплуатационные и технические воздействия:

Факторы, провоцирующие ускоренную поломку

Систематические перегрузки

Превышение допустимой грузоподъемности или неравномерное распределение груза вызывает запредельные изгибающие напряжения. Особенно разрушительны:

Тип перегрузки	Последствия для оси
Статическая (постоянная)	Пластическая деформация, усталостные трещины
Динамическая (удары при прыжках, резкие торможения)	Мгновенные пиковые нагрузки, риск хрупкого разрушения

Экстремальные дорожные условия

Интенсивная эксплуатация по бездорожью, глубоким выбоинам или рельсовым переездам на высокой скорости генерирует ударные нагрузки. Это приводит к:
- Деформации геометрии оси
- Образованию трещин в зонах концентрации напряжений (возле проушин)
- Разрушению сварных швов крепления кронштейнов
Неправильная затяжка стяжных болтов

Недотяг вызывает люфт и вибрацию узла, тогда как перетяг создает внутренние напряжения в металле. Оба случая провоцируют:
- Ускоренное развитие усталостных микротрещин
- Деформацию посадочных мест на раме
- Поломку болтов с последующим смещением оси
Отсутствие обслуживания шарниров

Несвоевременная смазка втулок и пальцев балансирной подвески приводит к:
- Задирам и заклиниванию шарниров
- Возрастанию боковых нагрузок на ось
- Коррозионному разрушению посадочных отверстий
Коррозия и механические повреждения

Воздействие реагентов, абразивной пыли и отсутствие защиты поверхности вызывают:
- Утонение сечения за счет коррозионного съема металла
- Образование очагов усталости в поврежденных зонах
- Ослабление прессовых соединений с кронштейнами
Конструктивные нарушения при ремонте

Использование нештатных деталей, кустарная сварка трещин или некорректная правка изогнутой оси:
- Нарушают кристаллическую структуру металла
- Создают новые точки концентрации напряжений
- Снижают общий запас прочности конструкции

Защита оси от коррозии: практические методы

Ось балансира КамАЗа 65115 постоянно подвергается агрессивному воздействию влаги, реагентов и абразивных частиц. Коррозия металла снижает прочность конструкции, угрожает целостности подвески и требует дорогостоящего ремонта. Предотвращение окисления – критически важная задача для сохранения ресурса детали и безопасности транспорта.

Эффективная защита достигается комбинацией барьерных покрытий и профилактических процедур. Особое внимание уделяется местам креплений, сварным швам и внутренним полостям, где скапливается влага. Регулярность обработки напрямую влияет на долговечность оси в условиях интенсивной эксплуатации.

Ключевые способы антикоррозионной обработки

Грунтование и покраска – нанесение 2-3 слоев специализированных составов: эпоксидных грунтовок с преобразователем ржавчины и полиуретановых эмалей для финишного покрытия. Обновление требуется при повреждении ЛКП.
Обработка консервирующими смазками – покрытие густыми составами (Литол-24, CV Joint Grease) или антигравийными мастиками. Наносятся кистью/распылителем на очищенную поверхность, включая труднодоступные узлы.
Катодная защита – установка протекторных анодов из цинка/магния на крепежные элементы. Метод компенсирует электрохимическую коррозию в местах контакта разнородных металлов.
Регламентная мойка – удаление грязи и реагентов после выездов с применением щадящих автошампуней. Обязательна сушка сжатым воздухом для устранения влаги из технологических отверстий.

Материал	Периодичность	Критические зоны
Антикоррозионный воск	Каждые 3 месяца	Фланцы креплений, резьбовые соединения
Резино-битумная мастика	При сезонном ТО	Сварные швы, внутренние поверхности кронштейнов

Диагностика люфтов в сопряжении ось-кронштейн

Люфты в узле крепления оси балансира к кронштейну рамы напрямую влияют на управляемость и безопасность КамАЗа 65115. Чрезмерный зазор приводит к неконтролируемому смещению оси, ускоренному износу шин, резиновых подушек и других элементов подвески.

Основной причиной возникновения люфта является износ посадочных мест оси или отверстий в кронштейне, реже – деформация или трещины в металле. Своевременное выявление проблемы предотвращает развитие неисправности и снижает риск аварийных ситуаций при перевозке грузов.

Методы выявления зазоров

Контроль люфта требует последовательного подхода:

Визуальный осмотр: Поиск следов неравномерного износа шин, смещения оси, повреждений резиновых втулок или подушек.
Инструментальная проверка:
1. Поддомкратить заднюю часть рамы, обеспечив вывешивание балансирной тележки.
2. Использовать монтировку или лом для создания переменного усилия на ось снизу вверх и вбок.
3. Фиксировать наличие и величину свободного хода оси относительно кронштейна визуально или с помощью индикаторного нутромера (часового типа).

Критический показатель: Зазор более 1-1.5 мм считается недопустимым и требует немедленного вмешательства. Измерения проводятся в нескольких точках по окружности оси для точной оценки эллипсности износа.

Важно: Диагностику следует выполнять систематически – перед дальними рейсами и в рамках планового ТО, особенно после эксплуатации в тяжелых дорожных условиях.

Типовые неисправности втулок оси балансира 65115

Основной проблемой втулок оси балансира является их интенсивный износ из-за постоянных ударных нагрузок и трения при движении по неровным дорогам. Рабочая поверхность теряет геометрию, появляются зазоры, вызывающие стуки и вибрации в подвеске. Ускоренному разрушению способствует отсутствие смазки через повреждённые пыльники или нерегулярное обслуживание.

Деформация втулок возникает при экстремальных перегрузках или ударах (наезд на глубокие выбоины, бордюры). Это приводит к перекосу оси балансира, неравномерному распределению нагрузок на рессоры и ускоренному износу смежных деталей. Особенно критична деформация металлических втулок, восстановлению не подлежащих.

Распространённые виды повреждений

Выкрашивание резинометаллического слоя: Отслоение резины от металлической обоймы из-за потери адгезии или усталости материала.
Растрескивание резины: Появление глубоких трещин от перепадов температур, агрессивных реагентов или естественного старения.
Разрушение запрессовки: Проворачивание втулки в посадочном месте моста из-за ослабления натяга.

Признак неисправности	Последствия для техники
Люфт оси балансира	Смещение колёсной базы, "виляние" задней тележки
Коррозия металлических частей	Заклинивание оси, разрушение посадочных мест
Загрязнение смазочных каналов	Сухое трение, перегрев и оплавление втулок

Важно: Игнорирование стуков в задней подвеске ведёт к разрушению кронштейнов крепления рессор и деформации самой оси балансира. Регулярная диагностика зазоров и состояния пыльников увеличивает ресурс втулок в 2-3 раза.

Сравнение оригинальных и аналоговых осей балансира

Оригинальные оси балансира для КамАЗа 65115 производятся по строгим спецификациям завода-изготовителя с использованием легированных сталей, проходящих многоступенчатую термообработку. Это гарантирует точное соответствие геометрическим параметрам, оптимальную микроструктуру металла и устойчивость к усталостным нагрузкам в условиях интенсивной эксплуатации.

Аналоговые изделия часто изготавливаются из менее качественных марок стали с упрощенной технологией закалки, что снижает предел выносливости. Допуски при обработке поверхностей под подшипники и сайлент-блоки могут превышать нормативы, провоцируя ускоренный износ сопрягаемых деталей и нарушение соосности мостов.

Критерии выбора

Ресурс эксплуатации: Оригинал служит 120-150 тыс. км, аналоги редко превышают 60-80 тыс. км
Безопасность: Риск внезапной поломки аналоговой оси на 40% выше из-за микротрещин
Совместимость: Неоригинальные валы могут требовать подгонки по посадочным местам

Параметр	Оригинал	Аналог
Твердость поверхности (HRC)	48-52	42-46
Допуск биения (мм)	0,05	0,1-0,15
Деформация при нагрузке 12 т	≤ 0,8 мм	≥ 1,2 мм

Экономия на аналогах приводит к дополнительным затратам: ускоренный износ шин (+15-20%), частые замены подвески, риски простоев. Для магистральных перевозок оптимальны только сертифицированные детали, тогда как для техники с минимальной нагрузкой допустимы проверенные аналоги от брендов уровня KFZ или Profit.

Модернизация оси балансира: усиленные варианты

Усиленные оси балансира для КамАЗа 65115 разрабатываются с применением легированных сталей повышенной прочности и утолщённых стенок корпуса. Это позволяет выдерживать пиковые нагрузки при перевозке тяжеловесных грузов или эксплуатации в условиях бездорожья без деформации. Критически важные узлы дополнительно армируются рёбрами жёсткости, а внутренние втулки заменяются на подшипники качения с увеличенным ресурсом.

Технология термообработки поверхностей методом закалки токами высокой частоты обеспечивает износостойкость шейки оси при сохранении вязкости сердцевины. Для защиты от коррозии в агрессивных средах применяется цинкование или нанесение антикоррозийных полимерных покрытий. Такие модификации продлевают межсервисный интервал на 40-50% по сравнению со стандартными образцами.

Ключевые преимущества усиленных осей

Увеличенная грузоподъёмность – до 15 тонн на ось против 13 тонн у базовой версии
Улучшенная термостойкость – сохранение геометрии при длительном торможении
Интегрированные датчики износа для прогнозирования замены

Параметр	Стандарт	Усиленная версия
Диаметр цапфы	60 мм	70 мм
Предел прочности	850 МПа	1200 МПа
Регламент ТО	15 000 км	25 000 км

Современные модификации включают конические роликовые подшипники закрытого типа с двухрядной схемой размещения, исключающей необходимость регулировки зазоров. Для тяжелонагруженных версий применяется полая конструкция оси с внутренним каналом подачи смазки под давлением, что снижает рабочую температуру узла на 20-30%.

Влияние правильной работы оси на износ шин КамАЗа

Неправильная работа оси балансира КамАЗа 65115 вызывает неравномерное распределение нагрузки на шины, что провоцирует ускоренный и неравномерный износ протектора. Деформация оси или износ шкворневых соединений нарушает параллельность колес, увеличивая сопротивление качению и локальный перегрев резины.

Нарушение углов установки колес (развал-схождения) из-за неисправностей оси приводит к характерным дефектам: пилообразному износу, "грыжам" на боковинах или одностороннему истиранию рисунка. Вибрации от дисбаланса оси передаются на колеса, разрушая каркас шины и сокращая её ресурс на 30-40% даже при нормальном давлении воздуха.

Ключевые последствия неисправности оси

Клин колес – при деформации оси шины трутся о раму или друг о друга, стирая боковины за 2-3 тыс. км
Эксцентричная нагрузка – перекос оси смещает центр тяжести, вызывая точечный износ протектора
Перегрев шин – повышенное трение из-за нарушения геометрии подвески разрушает корд

Признак износа	Проблема оси	Последствия для шин
Волнообразный протектор	Люфт шкворней, износ втулок	Потеря 50% ресурса, шум при движении
"Выкрашивание" плечевой зоны	Неправильный развал	Расслоение каркаса, разгерметизация
Диагональные залысины	Нарушение схождения	Снижение сцепления, аквапланирование

Регулярная проверка зазоров в шарнирах оси, контроль геометрии подвески и своевременная замена изношенных втулок снижают асимметричную нагрузку на шины. Грамотное обслуживание оси балансира увеличивает пробег комплекта резины до нормированного срока (70-90 тыс. км для КамАЗа 65115), сокращая эксплуатационные расходы.

Список источников

Информация об оси балансира КамАЗа 65115 была систематизирована на основе технической документации и специализированных материалов. Эти источники обеспечивают достоверность данных о конструкции, функциях и эксплуатации детали.

Для глубокого изучения темы рекомендуются следующие материалы, содержащие детализированные сведения о подвеске грузовых автомобилей и компонентах ходовой части.

Официальное руководство по ремонту КамАЗ 65115 - Издательство "Грузовик Пресс"
Каталог запасных частей КАМАЗ: Мосты и подвеска - ООО "КАМАЗ Автотехника"
Технические стандарты ГОСТ Р 54108-2010 "Балки осей автомобилей. Требования к прочности"
Учебное пособие "Конструкция грузовых автомобилей" - М.С. Ховах (изд. "Академия")
Монография "Подвески современных коммерческих автомобилей" - А.Ю. Воробьев (изд. "Машиностроение")
Сборник "Дефектация деталей ходовой части грузовиков" - НИИ Автопрома
Производственные спецификации завода КАМАЗ: Серия ТТК.65115-3802010

Соединение	Момент затяжки (Н·м)
Стремянки рессор	300-350
Болты кронштейнов оси	400-450
Шпильки оси балансира	550-600
