Ошибка P0340 датчика фаз - причины и методы устранения

Статья обновлена: 18.08.2025

Ошибка P0340 (или 0340) сигнализирует о неисправности цепи датчика положения распределительного вала. Её появление нарушает синхронизацию работы двигателя, что приводит к некорректному впрыску топлива и снижению эффективности ДВС.

Симптомы включают трудный запуск, повышенный расход топлива, потерю мощности и нестабильные обороты холостого хода. В некоторых случаях блок управления переходит в аварийный режим.

Для устранения ошибки требуется проверить целостность проводки, состояние контактов, работоспособность самого датчика и правильность установки ремня ГРМ. Системная диагностика поможет точно определить источник проблемы.

Что означает ошибка P0340: расшифровка кода неисправности

Ошибка P0340 указывает на сбой в цепи датчика положения распределительного вала (ДПРВ). Этот датчик фиксирует угловое положение распредвала и передает данные в ЭБУ двигателя для синхронизации впрыска топлива и зажигания.

При отсутствии корректного сигнала ЭБУ переключается на аварийный режим, используя данные датчика коленвала. Это вызывает увеличение расхода топлива, потерю мощности и жесткую работу двигателя на всех режимах.

Распространенные причины и методы устранения

Причина	Способ устранения
Неисправность датчика фаз	Замена ДПРВ с проверкой параметров нового датчика
Обрыв/замыкание проводки	Прозвон цепи, восстановление изоляции, замена поврежденных проводов
Окисление контактов	Чистка разъемов датчика и ЭБУ, обработка контактной пастой
Механические повреждения задающего диска	Осмотр шкива распредвала, замена при сколах зубьев или смещении
Неправильный зазор между датчиком и диском	Регулировка зазора согласно техническим требованиям (0.3-1.2 мм)
Сдвиг ремня ГРМ	Проверка совпадения меток ГРМ, переустановка ремня

Важно: После устранения неисправности необходимо выполнить сброс ошибки через диагностический сканер и провести тестовую поездку для подтверждения результата.

Принцип работы датчика положения распредвала (ДПРВ) в двигателе

Датчик положения распредвала определяет угловое положение распределительного вала и передает эти данные в электронный блок управления двигателем (ЭБУ). Эта информация критична для точного впрыска топлива и управления фазами газораспределения.

Датчик работает синхронно с вращением распредвала, фиксируя положение специального задающего элемента (репера) на валу. В современных двигателях применяются два основных типа ДПРВ:

Типы датчиков и их принцип действия

• Индуктивный (магнитный):
  • Состоит из постоянного магнита и катушки индуктивности
  • При прохождении зубца репера мимо датчика изменяется магнитное поле
  • В катушке генерируется переменное напряжение (аналоговый сигнал)
• На основе эффекта Холла:
  • Использует полупроводниковый элемент и цифровую схему
  • Реагирует на приближение/удаление металлического репера или магнитного поля
  • Формирует прямоугольные импульсы (цифровой сигнал)

ЭБУ анализирует сигнал ДПРВ совместно с показаниями датчика положения коленвала (ДПКВ). Сравнивая данные с двух датчиков, блок управления определяет:

1. Момент впрыска топлива для конкретного цилиндра
2. Точное положение 1-го цилиндра в ВМТ
3. Фазы газораспределения для активации системы изменения фаз

Без корректной работы ДПРВ ЭБУ переходит на аварийный режим, используя только сигнал ДПКВ, что приводит к снижению мощности, увеличению расхода топлива и ошибке P0340.

Основные симптомы при появлении ошибки P0340 на приборной панели

При возникновении ошибки P0340 водитель сразу замечает загорание индикатора Check Engine на приборной панели. Это основной сигнал о неисправности в цепи датчика положения распределительного вала (ДПРВ), требующий немедленной диагностики.

Параллельно с индикацией ошибки проявляются характерные признаки неполадок в работе двигателя. Эти симптомы могут варьироваться в зависимости от модели автомобиля и степени повреждения, но всегда указывают на проблемы с синхронизацией фаз газораспределения.

• Затрудненный запуск двигателя
  Особенно заметен при горячем моторе – стартеру требуется 5-10 секунд прокрутки, иногда с несколькими неудачными попытками
• Неустойчивая работа на холостом ходу
  Обороты самопроизвольно плавают в диапазоне 500-1500 об/мин, сопровождаются вибрацией кузова
• Потеря мощности и "провалы" при разгоне
  Автомобиль слабо реагирует на педаль газа, ощущаются рывки при наборе скорости
• Повышенный расход топлива
  Увеличение потребления бензина на 15-25% из-за перехода на аварийный режим работы
• Самопроизвольная остановка двигателя
  Мотор глохнет при переключении передач, на светофорах или во время движения накатом
• Хлопки во впускном коллекторе или глушителе
  Некорректное смесеобразование вызывает взрывные вспышки в системе выпуска

Дополнительные признаки	Возможные последствия игнорирования
Периодическое исчезновение ошибки без сброса	Ускоренный износ катализатора и кислородных датчиков
Резкое падение тяги на высоких оборотах	Повреждение поршневой группы из-за детонации
Запах бензина из выхлопной трубы	Выход из строя свечей зажигания и катушек

Почему загорается Check Engine при неисправности ДПРВ

Датчик положения распредвала (ДПРВ) играет ключевую роль в синхронизации работы двигателя, определяя угловое положение распределительного вала и передавая эти данные электронному блоку управления (ЭБУ). Эта информация критична для точного расчета момента впрыска топлива и зажигания в каждом цилиндре. При нарушении работы ДПРВ ЭБУ теряет возможность корректно сопоставлять фазы газораспределения с положением поршней.

ЭБУ постоянно сравнивает сигналы ДПРВ с данными датчика коленвала (ДПКВ). Если сигналы перестают соответствовать друг другу по фазе или ДПРВ выдает неверные/отсутствующие данные, блок управления фиксирует рассогласование. Это интерпретируется как потенциально опасная неисправность, способная привести к серьезным последствиям: повышенному расходу топлива, потере мощности, детонации или повреждению катализатора.

Основные причины активации Check Engine

• Некорректная синхронизация фаз: ЭБУ не может определить момент для впрыска топлива в конкретный цилиндр, переходя на аварийный режим работы по данным ДПКВ, что снижает эффективность двигателя.
• Нарушение последовательности впрыска: Без точных данных о положении распредвала система впрыска может подавать топливо не в такт сжатия, вызывая перебои в работе и рост токсичности выхлопа.
• Отказ адаптивных алгоритмов: ЭБУ использует сигнал ДПРВ для корректировки УОЗ и длительности впрыска в реальном времени. При его неисправности адаптация становится невозможной.
• Риск механических повреждений: В двигателях с системой изменения фаз газораспределения (например, VVT) ошибка ДПРВ может привести к некорректной работе фазовращателей, создавая угрозу их поломки.

Последствие ошибки ДПРВ	Реакция ЭБУ
Невозможность точного определения цикла работы цилиндра	Переход на попарно-параллельный впрыск топлива
Рассогласование данных ДПРВ и ДПКВ	Фиксация ошибки P0340/P0344 в памяти
Нарушение работы систем VVT	Блокировка фазовращателей в безопасном положении

Таким образом, Check Engine активируется как предупреждение о потере точного контроля над процессом сгорания. Игнорирование этой ошибки ведет к работе двигателя в неоптимальном режиме с повышенной нагрузкой на компоненты и ухудшением эксплуатационных характеристик.

Трудности запуска двигателя как признак ошибки P0340

Проблемы с запуском двигателя – один из ключевых симптомов ошибки P0340, напрямую связанный с некорректной работой датчика положения распредвала (ДПР). При неисправности этого сенсора блок управления двигателем (ЭБУ) не получает точных данных о положении распределительного вала, что критически нарушает алгоритм синхронизации впрыска топлива и момента зажигания.

Двигатель может длительно прокручиваться стартером без признаков воспламенения, запускаться с задержкой 5-10 секунд или требовать многократных попыток включения стартера. В особо тяжелых случаях мотор не заводится вообще, особенно "на холодную". Это происходит из-за того, что ЭБУ переходит в аварийный режим, используя сигнал датчика коленвала (ДПКВ) для примерного расчета фаз, но точность синхронизации при этом существенно снижается.

Характерные особенности запуска при P0340

• Нестабильное воспламенение во время прокрутки – двигатель "схватывает" на короткие промежутки времени, но полноценно не запускается.
• Зависимость от температуры – проблемы чаще проявляются при холодном пуске, когда требуются точные поправки по времени впрыска.
• Самопроизвольный запуск после остывания – иногда мотор заводится нормально после длительного простоя, когда параметры сбрасываются.
• Резкое ухудшение запуска при разряженном аккумуляторе – сниженная скорость вращения коленвала усугубляет ошибки синхронизации.

Сценарий запуска	Причина при P0340
Длительная прокрутка стартером	ЭБУ подбирает фазы методом проб и ошибок без точных данных с ДПР
Запуск только при частичном нажатии на газ	Изменение положения дросселя временно корректирует цикловое наполнение
Нормальный запуск "на горячую"	Тепловое расширение элементов временно компенсирует люфты/зазоры

Важно: Трудности запуска при P0340 часто сопровождаются неровной работой на холостом ходу и провалами при разгоне. Если двигатель запустился, но работает с перебоями – это дополнительно подтверждает связь проблем с фазораспределением.

1. Проверьте цепь ДПР на обрыв/КЗ мультиметром
2. Убедитесь в отсутствии загрязнений на магнитном сердечнике датчика
3. Проконтролируйте зубья задающего диска распредвала на предмет повреждений
4. Протестируйте сопротивление и опорное напряжение датчика согласно спецификации производителя

Игнорирование проблем с запуском при наличии кода P0340 может привести к полному отказу системы зажигания, повреждению катализатора из-за переобогащенной смеси или гидроудару в цилиндрах при многократных безуспешных попытках пуска.

Нестабильная работа мотора на холостом ходу: связь с датчиком фаз

При возникновении ошибки P0340 (неисправность датчика фаз) нестабильная работа двигателя на холостом ходу становится частым симптомом. Отсутствие корректных сигналов о положении распредвала приводит к нарушению синхронизации впрыска топлива и момента зажигания. Электронный блок управления (ЭБУ) переходит в аварийный режим, используя данные с датчика коленвала, что вызывает сбои в формировании топливовоздушной смеси.

Двигатель может дергаться, глохнуть или работать с плавающими оборотами (обычно в диапазоне 500–900 об/мин) из-за неправильного расчета фаз газораспределения. Особенно заметны провалы при прогреве или сразу после запуска, когда ЭБУ требует точных данных для стабилизации холостого хода. Параллельно часто наблюдается повышенный расход топлива и затрудненный пуск.

Основные причины нестабильности ХХ при P0340

• Неверное определение цикла впрыска: ЭБУ активирует попарно-параллельный метод подачи топлива вместо фазированного, нарушая баланс смеси в отдельных цилиндрах.
• Некорректный угол опережения зажигания: расчет УОЗ происходит без учета положения распредвала, снижая эффективность сгорания на низких оборотах.
• Отсутствие адаптации параметров ХХ: блок управления не может оперативно компенсировать изменение нагрузки (включение фар, кондиционера) без точных фазовых данных.

Диагностика и устранение

1. Проверка целостности проводки: замер сопротивления и напряжения на разъеме датчика (значения должны соответствовать спецификации авто).
2. Контроль зазора между датчиком и задающим диском: отклонение от нормы (обычно 0.3–1.2 мм) вызывает прерывание сигнала.
3. Тестирование осциллографом: анализ формы импульсов для выявления искажений или отсутствия сигнала.
4. Замена датчика фаз при обнаружении внутренних дефектов (повреждение чувствительного элемента, корпуса).

Симптом на ХХ	Механизм возникновения
Плавающие обороты	Поочередное обогащение/обеднение смеси из-за ошибок цикла впрыска
Вибрация	Неравномерная работа цилиндров по причине сбитой синхронизации
Самопроизвольная остановка	Критическое обеднение смеси при резком изменении нагрузки

Провалы мощности и рывки при движении из-за P0340

Ошибка P0340 напрямую связана с некорректной работой датчика положения распредвала (ДПРВ). При его отказе или сбоях ЭБУ двигателя не получает точных данных о фазах газораспределения, что нарушает синхронизацию впрыска топлива и момента зажигания. Это приводит к хаотичным пропускам воспламенения топливовоздушной смеси в цилиндрах, которые водитель ощущает как резкие провалы тяги, рывки или «чихание» мотора при разгоне или равномерном движении.

Особенно критичны сбои на переходных режимах (например, при нажатии педали газа), когда ЭБУ не успевает адаптировать параметры работы двигателя из-за ложных сигналов ДПРВ. Рывки могут сопровождаться плавающими оборотами холостого хода, трудным запуском и повышенным расходом топлива. В некоторых случаях ЭБУ переходит в аварийный режим, используя данные датчика коленвала, но с фиксированным углом опережения зажигания, что усугубляет потерю динамики.

Основные причины и методы устранения

Для диагностики и устранения проблемы выполняют следующие действия:

1. Проверка датчика и проводки:
   • Осмотрите разъем ДПРВ на предмет окислов, повреждений или влаги.
   • Замерьте сопротивление датчика мультиметром (сверяясь с техданными авто).
   • Прозвоните цепь сигнального провода до ЭБУ на обрыв/КЗ.
2. Анализ меток ГРМ:
   • Убедитесь в правильности установки ремня/цепи ГРМ (смещение даже на 1 зуб вызывает P0340).
   • Проверьте натяжители и успокоители цепи при наличии люфта.
3. Диагностика смежных компонентов:
   • Контроль давления топлива (низкое давление усиливает провалы).
   • Проверка состояния свечей зажигания и катушек.

Важно: После замены ДПРВ или ремонта ГРМ обязательна адаптация фаз с помощью диагностического сканера. Если ошибка сохраняется, проанализируйте осциллограммы работы ДПРВ и ДПКВ для выявления рассинхронизации.

Симптом	Вероятная причина	Способ проверки
Рывки только на высоких оборотах	Обрыв в сигнальном проводе	Вибротест проводки
Провалы после прогрева	Перегрев датчика	Замена на заведомо исправный
Постоянные рывки + троение	Сдвиг меток ГРМ	Визуальная проверка по шкивам

Увеличение расхода топлива при некорректных показаниях ДПРВ

Некорректная работа датчика положения распредвала (ДПРВ) напрямую провоцирует рост потребления топлива из-за нарушения синхронизации систем управления двигателем. При ошибке P0340 или других сбоях ЭБУ перестаёт точно определять положение распредвала относительно коленвала, что приводит к неправильному расчету фаз газораспределения и момента впрыска топлива.

Электронный блок управления (ЭБУ) при неполучении достоверных данных от ДПРВ переходит в аварийный режим, используя резервные алгоритмы на основе показаний датчика коленвала (ДПКВ). В этом режиме топливная смесь формируется по усреднённым параметрам, без учёта текущего положения клапанов, что вызывает переобогащение смеси и хаотичные пропуски зажигания.

Механизм влияния на расход

Основные причины повышенного расхода:

• Потеря точности впрыска: ЭБУ не может определить такт впуска конкретного цилиндра, что приводит к:
  • Дублированию впрыска (топливо подаётся в закрытый впускной клапан)
  • Сдвигу момента впрыска относительно такта сжатия
• Нарушение угла опережения зажигания: искрообразование происходит неоптимально, снижая КПД сгорания смеси.
• Отключение систем оптимизации: деактивация фазовращателей, отключение регулировки УОЗ по детонации.

Симптом	Влияние на расход топлива
Переход на попарно-параллельный впрыск	Избыточная подача бензина во все цилиндры синхронно
Сбои в работе фазовращателей	Нарушение продувки цилиндров, снижение наполняемости
Ошибочные корректировки по лямбда-зондам	Компенсация пропусков зажигания обогащением смеси

Способы устранения проблемы

1. Проверка цепей ДПРВ: замер сопротивления проводки, осмотр контактов на окисление.
2. Диагностика датчика: зазор между ДПРВ и задающим диском (0.3–1.1 мм), тест осциллографом.
3. Чистка магнитного сердечника от металлической стружки.
4. Замена датчика при выявлении неисправности (оригинальный аналог рекомендован).
5. Сброс ошибок ЭБУ после ремонта для выхода из аварийного режима.

Механические повреждения корпуса датчика как основная причина

Прямые физические воздействия на корпус датчика фаз – распространённый источник ошибки P0340. Удары при неаккуратном ремонте, вибрации от ослабленного крепежа или контакт с подвижными элементами ГРМ способны вызвать деформации, трещины и сколы пластикового или металлического корпуса. Такие повреждения нарушают герметичность внутренней полости датчика.

Нарушение целостности корпуса открывает путь загрязнениям: пыли, грязи, влаге и моторному маслу. Проникновение этих веществ приводит к коррозии контактов, замыканию электронных компонентов, повреждению магнитного сердечника или оптического элемента (в зависимости от типа датчика). В результате устройство теряет способность корректно считывать положение распредвала.

Диагностика и устранение последствий повреждений

При подозрении на механическую поломку выполните следующие действия:

1. Визуальный осмотр:
   • Проверьте корпус на трещины, сколы и вмятины
   • Ищите следы масла или грязи внутри разъёма
   • Убедитесь в отсутствии деформации монтажного кронштейна
2. Проверка крепления:
   • Удостоверьтесь в целостности резьбы посадочного отверстия
   • Проверьте момент затяжки (обычно 8-12 Н∙м)
   • Исключите перекос датчика при установке

Тип повреждения	Воздействие на датчик	Решение
Трещина корпуса	Проникновение влаги/масла, замыкание	Замена датчика
Сломанное крепёжное ухо	Вибрация, изменение зазора до задающего диска	Замена датчика + проверка посадочного места
Деформация корпуса	Смещение чувствительного элемента	Замена датчика

Важно: При обнаружении повреждений корпуса датчик подлежит обязательной замене. Попытки ремонта (герметизация трещин, склейка) не обеспечивают восстановления точности работы и носят временный характер. После установки нового датчика очистите посадочное место от металлической стружки и проверьте воздушный зазор до задающего диска распредвала (при наличии спецификации).

Загрязнение чувствительного элемента датчика фаз металлической стружкой

Металлическая стружка, образующаяся в результате естественного износа двигателя или неисправностей (например, разрушения подшипников, цепи ГРМ, шестерен), может притягиваться магнитным полем датчика фаз. Частицы накапливаются на чувствительном элементе (катушке индуктивности или магнитном сердечнике), нарушая его способность корректно регистрировать положение распредвала.

Слой стружки создает физический барьер между датчиком и задающим диском (репером), искажает магнитный поток и препятствует формированию четкого сигнала. Блок управления двигателем (ЭБУ), получая неверные или прерывистые данные о фазах газораспределения, фиксирует ошибку P0340 и переходит на аварийный режим работы.

Последствия и способы устранения

Основные методы решения проблемы:

• Демонтаж и визуальная диагностика: Снять датчик фаз и проверить торец чувствительного элемента на наличие металлического "ворса" или крупных частиц.
• Очистка датчика:
  • Аккуратно удалить стружку бесконтактным способом: сжатым воздухом или мощным магнитом (не царапая элемент!).
  • Протереть корпус датчика чистой ветошью. Не использовать растворители или абразивы!
• Поиск источника стружки: Обязательно провести диагностику двигателя для выявления причины образования металлической пыли (анализ масла, осмотр масляного фильтра, проверка цепи/ремня ГРМ, подшипников). Игнорирование приведет к повторному загрязнению.
• Замена датчика (при повреждении): Если стружка вызвала механическое повреждение элемента или очистка не восстановила работоспособность – установить новый датчик.
• Промывка двигателя: После устранения первопричины рекомендуется замена масла и масляного фильтра, иногда – применение промывочного состава для удаления остаточной стружки из системы смазки.

Критично	Загрязнение даже небольшим количеством стружки часто достаточно для ошибки P0340
Риск	Попытка очистки царапающими предметами выводит датчик из строя
Профилактика	Своевременная замена масла и фильтра, контроль состояния ГРМ

Окисление или разрушение контактов в разъеме ДПРВ

Окисление или физическое повреждение контактов в разъеме датчика положения распредвала (ДПРВ) – частая причина ошибки P0340. Коррозия образуется из-за попадания влаги, технических жидкостей или воздействия агрессивной среды в подкапотном пространстве. Механические дефекты возникают при неаккуратном монтаже, вибрациях или естественном износе.

Нарушение целостности соединения приводит к прерыванию сигнала или передаче неверных данных на ЭБУ. Контроллер фиксирует рассинхронизацию между показаниями ДПРВ и датчика коленвала, что провоцирует зажигание ошибки 0340, некорректное зажигание, трудности с запуском и повышенный расход топлива.

Диагностика и устранение неисправности

Порядок проверки контактной группы:

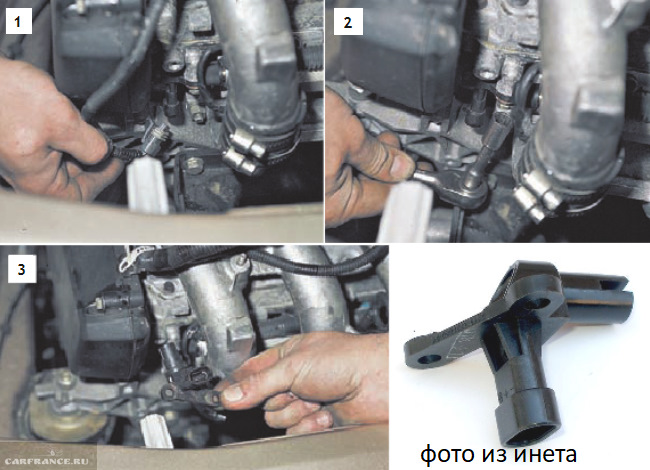

1. Отсоедините разъем ДПРВ при заглушенном двигателе
2. Визуально оцените состояние контактов:
   • Зеленоватый или белый налет (окислы)
   • Потемнение или оплавление
   • Деформация штырьков/гнезд
   • Наличие грязи или масла
3. Протестируйте фиксацию разъема: люфт или трещины корпуса указывают на необходимость замены

Методы восстановления контактов:

Проблема	Способ ремонта	Инструменты/материалы
Окисление	Очистка контактных групп	Щетка с латунным ворсом, контактный очиститель (например, Liqui Moly Kontakt Reiniger)
Загрязнение	Промывка разъема	Обезжириватель, сжатый воздух
Разрушение контактов	Замена разъема/колодки	Ремонтный комплект клемм, кримпер, термоусадка

После обработки нанесите токопроводящую смазку (например, Molykote HSC Plus) для предотвращения повторного окисления. Убедитесь в плотной посадке разъема и отсутствии влаги внутри корпуса. Если контакты не подлежат восстановлению – замените колодку целиком.

Обрыв сигнального провода в цепи датчика положения распредвала

Обрыв сигнального провода между датчиком положения распредвала (ДПРВ) и электронным блоком управления (ЭБУ) полностью блокирует передачу импульсов о фазе газораспределения. ЭБУ перестает получать данные о положении распределительного вала, что приводит к срабатыванию ошибки P0340 и переходу на аварийный режим работы двигателя с попарно-параллельным впрыском топлива.

Признаки неисправности включают трудный запуск двигателя (особенно "на горячую"), повышенный расход топлива, рывки при разгоне и снижение мощности. Система зажигания переходит на расчет угла опережения исключительно по данным датчика коленвала, что вызывает потерю точности синхронизации впрыска.

Диагностика и устранение

1. Визуальный осмотр проводки: Проверить целостность сигнального провода (обычно центральная жила в разъеме ДПРВ) на участке от датчика до ЭБУ. Искать:
   • Механические повреждения изоляции
   • Перетертости вблизи подвижных элементов
   • Коррозию контактов
2. Проверка сопротивления:
   1. Отсоединить разъемы ДПРВ и ЭБУ
   2. Замерить сопротивление сигнального провода мультиметром в режиме Ω
   3. Показания выше 1-2 Ом или обрыв (OL) подтверждают неисправность
3. Ремонт:
   • Замена поврежденного участка провода с обязательной пайкой соединений
   • Обязательная термоусадка и изоляция мест ремонта
   • Фиксация жгута пластиковыми хомутами вдали от ГРМ и выпускного коллектора

Параметр проверки	Нормальное значение	При обрыве
Сопротивление сигнального провода	0.2–1.5 Ом	Бесконечность (OL)
Напряжение на сигнальном контакте (при включенном зажигании)	≈5V (REF) или ≈12V	0V

После ремонта обязательна очистка ошибки сканером OBD-II и контроль работы ДПРВ на разных режимах работы двигателя. Убедитесь в отсутствии плавающих оборотов и стабильности холостого хода.

Короткое замыкание в проводке от ДПРВ к ЭБУ

Повреждение изоляции или перетирание проводов цепи датчика фаз может вызвать короткое замыкание на массу или "+" бортовой сети. Это приводит к полной потере сигнала ДПРВ, так как ЭБУ не распознает корректные импульсы. Часто проблема возникает возле разъемов или в местах контакта проводки с острыми кромками кузова.

Диагностируется прозвонкой мультиметром: сопротивление между сигнальным проводом и массой/кузовом при отключенном разъеме ЭБУ должно быть бесконечным. Нулевое или низкое сопротивление подтверждает замыкание. Дополнительный признак – отсутствие колебаний напряжения на сигнальном проводе при запуске двигателя.

Алгоритм устранения

1. Визуально осмотрите трассу жгута от ДПРВ до ЭБУ, особенно зоны перегибов возле разъемов.
2. Отсоедините фишки датчика и контроллера, проверьте цепь на КЗ тестером:
   • Щуп тестера – на сигнальный контакт разъема ЭБУ
   • Второй щуп – на массу авто и "+12V"
3. При обнаружении замыкания локализуйте участок повреждения методом последовательного разъединения колодок жгута.
4. Замените перетертый провод или восстановите изоляцию, используя термоусадочные трубки.

Параметр	Норма	При КЗ
Сопротивление сигнал-масса	∞ Ом	0-5 Ом
Напряжение сигнал-масса (зажигание ON)	~5V или 12V*	0V / 12V

*Зависит от модели авто

После ремонта обязательно очистите ошибку сканером и проверьте работу двигателя на всех режимах. Убедитесь в отсутствии плавающих оборотов и корректных показаниях ДПРВ в реальном времени через диагностическое ПО.

Проблемы с контактом "массы" датчика фаз

Ненадежное соединение с "массой" (минусом бортовой сети) – распространенная причина ошибки P0340. Датчик фаз напрямую зависит от качества "земляного" контакта для формирования корректного сигнала. При нарушении этого соединения контроллер двигателя (ЭБУ) перестает получать четкие данные о положении распредвала.

Плохой контакт массы проявляется как периодическое исчезновение сигнала или его искажение. Это приводит к сбоям в расчете угла опережения зажигания и момента впрыска топлива. ЭБУ фиксирует неисправность, активирует Check Engine и заносит в память код P0340, а двигатель может работать с перебоями, терять мощность или глохнуть.

Основные причины и методы устранения

Проблемы с массой возникают из-за:

• Окисления или коррозии клемм/контактов – зачистите контакты датчика и точки крепления "массы" на кузове/двигателе металлической щеткой, обработайте антикоррозийным спреем.
• Ослабления крепления массового провода – проверьте надежность затяжки болта/гайки крепления массового провода к кузову или блоку двигателя, подтяните соединение.
• Обрыва или повреждения провода массы – прозвоните цепь мультиметром от разъема датчика до точки заземления, замените перебитый или перетертый провод.
• Плохого контакта в разъеме датчика – осмотрите фишку на предмет загрязнений, подогните контакты для обеспечения плотного прилегания, обработайте контактной смазкой.

Для диагностики выполните:

1. Отсоедините разъем датчика фаз.
2. Измерьте мультиметром сопротивление между клеммой "массы" разъема и чистой точкой заземления на двигателе (например, болтом ГБЦ).
3. Показание должно быть близко к 0 Ом. Если сопротивление высокое (>1-2 Ом) – ищите проблему в цепи массы.

Симптом неисправной массы	Проверяемое место
Плавающие обороты на холостом ходу	Клеммы на кузове возле АКБ/ЭБУ
Глохнет при резком сбросе газа	Точка крепления массы к ГБЦ/головке блока
Ошибка появляется в сырую погоду	Состояние контактов в разъеме датчика

Неисправность экранирующей оплетки сигнального кабеля

Экранирующая оплетка в кабеле датчика фаз (распредвала) выполняет критически важную функцию защиты сигнала от внешних электромагнитных помех. Она представляет собой сетчатый проводящий слой (обычно медный), окружающий центральную сигнальную жилу, и подключена к "массе" автомобиля. Этот экран поглощает наводки от системы зажигания, генератора, стартера и другого электрооборудования.

Нарушение целостности экранирующей оплетки приводит к проникновению помех в сигнальный провод. ЭБУ двигателя получает искаженный импульс от датчика, неспособный корректно отражать положение распредвала. Это вызывает срабатывание ошибки P0340, сопровождающееся неустойчивой работой мотора, трудным пуском или потерей мощности из-за перехода на попарно-групповой впрыск топлива.

Причины повреждения и методы устранения

Распространенные причины нарушения экранировки:

• Механический износ: Перетирание оплетки о подвижные элементы двигателя, острые кромки кузова или фиксаторы жгута проводов.
• Коррозия: Разрушение металлических нитей оплетки из-за попадания влаги, дорожных реагентов или электролитических процессов.
• Термическое воздействие: Оплавление изоляции и оплетки при контакте с выпускным коллектором, турбиной или другими нагретыми деталями.
• Некачественный ремонт: Повреждение экрана при предыдущем ремонте проводки или его игнорирование при сращивании проводов.

Диагностика и ремонт:

1. Визуальный осмотр: Проверьте кабель датчика фаз по всей длине на предмет потертостей, перегибов, оплавлений, следов коррозии или нарушения герметичности внешней изоляции.
2. Проверка сопротивления экрана: Отсоедините разъемы датчика и ЭБУ. Замерьте мультиметром сопротивление между экранирующей оплеткой и кузовом ("массой"). Значение должно быть близко к нулю (0.1-0.5 Ом). Высокое сопротивление указывает на плохой контакт или обрыв оплетки.
3. Проверка на КЗ и обрыв: Убедитесь в отсутствии короткого замыкания между экраном и сигнальной жилой, а также в целостности самой сигнальной жилы.
4. Осциллографирование (опционально): Подключите осциллограф к сигнальному проводу при работающем двигателе. Наличие значительных шумов, выбросов или искажений сигнала подтвердит проблему с экранировкой.
5. Ремонт:
   • Локальное повреждение: Замените поврежденный участок кабеля. Используйте специальный экранированный провод. Восстановите экран (соедините его концы надежно), изолируйте термоусадкой и заземлите оплетку только с одной стороны (обычно со стороны ЭБУ).
   • Сильное повреждение: Замените жгут проводов датчика фаз целиком или весь участок от датчика до ближайшего разъема.
6. Прокладка: После ремонта надежно закрепите кабель, исключив контакт с горячими поверхностями и подвижными частями. Избегайте прокладки рядом с высоковольтными проводами.

Повреждение задающего диска на распредвале (врёт датчик)

Задающий диск (реперное колесо) на распредвале содержит зубья или метки, которые датчик фаз считывает для определения положения вала. Физическое повреждение этого диска приводит к искажению сигнала, поступающего на ЭБУ. Датчик при этом может быть полностью исправен, но передает неверную информацию из-за дефекта диска.

Механические повреждения часто возникают из-за неосторожного ремонта (удар инструментом), коррозии, усталости металла или заводского брака. Смещение диска на валу или его деформация также нарушают точность считывания данных, провоцируя ошибку P0340.

Диагностика и устранение

Для проверки задающего диска требуется визуальный осмотр:

• Снимите датчик фаз.
• Проверните двигатель вручную (за болт коленвала), чтобы осмотреть диск через отверстие датчика.
• Используйте фонарик и зеркало или эндоскоп для детального осмотра.

Критические признаки повреждения:

• Отсутствующие, погнутые или сколотые зубья.
• Трещины на диске.
• Смещение диска относительно посадочного места.
• Сильная коррозия, нарушающая форму зубьев.
• Наличие загрязнений (масло, стружка) на рабочей поверхности.

Действия при обнаружении дефектов:

1. Демонтируйте шкив распредвала (требует специнструмента).
2. Снимите поврежденный задающий диск (обычно посажен на шпонку или прикручен).
3. Очистите посадочную поверхность на валу от грязи и следов коррозии.
4. Установите новый диск, совместив метки (при наличии) и надежно зафиксировав.
5. Проверьте биение диска после монтажа (не должно превышать 0.5-1 мм).

Важно: После замены диска обязательно удалите ошибку P0340 сканером и проведите тестовую поездку. Убедитесь, что симптомы (затрудненный пуск, плавающие обороты) исчезли, а ошибка не возвращается.

Смещение ДПРВ относительно задающего кольца после ремонта

При проведении ремонтных работ, связанных с демонтажем распредвала, шкива или самого датчика фаз (ДПРВ), возникает риск неправильной установки компонентов. Наиболее критичным является смещение задающего кольца (репера) на распредвале относительно его номинального положения. Даже минимальный сдвиг в 1-2 градуса нарушает синхронизацию с датчиком коленвала, провоцируя ошибку P0340.

Некорректная установка часто происходит при замене ремня ГРМ, цепи привода или демонтаже шкива распредвала. При повторной сборке метки на шкиве и блоке цилиндров могут совпадать визуально, однако реперное кольцо внутри шкива способно сместиться относительно посадочного штифта из-за износа паза или неплотной посадки. Это приводит к рассинхронизации импульсов между ДПРВ и датчиком коленвала.

Диагностика и устранение

Основные признаки смещения:

• Ошибка P0340 появляется только после ремонта ГРМ или замены ДПРВ
• Двигатель запускается с трудом или глохнет на холостом ходу
• Сканер показывает несовпадение фаз в реальном времени

Порядок проверки:

1. Проверьте совмещение меток ГРМ на всех валах (коленвал, распредвалы)
2. Контролируйте положение задающего кольца через монтажное отверстие ДПРВ
3. Считайте данные угла смещения фаз через диагностический сканер

Способы решения:

Проблема	Решение
Сдвиг шкива распредвала	Повторная установка по контрольным меткам с проверкой штифта
Деформация задающего кольца	Замена шкива распредвала или репера
Неправильный монтаж ДПРВ	Корректировка зазора 0.3-1.2 мм между датчиком и кольцом

После корректировки обязательна процедура адаптации фаз с помощью диагностического оборудования. При отсутствии механических повреждений компонентов устранение смещения гарантированно ликвидирует ошибку P0340.

Неправильный зазор между датчиком и синхродиском

Некорректное расстояние между датчиком положения распредвала (ДПРВ) и синхродиском (реперным диском) – частая причина ошибки P0340. Этот зазор критичен для формирования правильного сигнала: слишком большое или маленькое расстояние нарушает магнитное взаимодействие, мешая датчику точно считывать метки на диске. В результате ЭБУ двигателя не получает корректные данные о фазах газораспределения.

Зазор обычно задан производителем и варьируется в пределах 0,3–1,2 мм (точное значение указано в руководстве по ремонту конкретной модели). Отклонение от нормы возникает из-за механических повреждений, загрязнений или непрофессионального ремонта. Игнорирование проблемы ведет к неустойчивой работе двигателя, повышенному расходу топлива и трудностям запуска.

Причины и устранение неправильного зазора

Основные причины несоответствия зазора:

• Деформация кронштейна датчика – замена или выравнивание кронштейна.
• Загрязнение посадочной поверхности (грязь, стружка) – очистка области крепления датчика и синхродиска.
• Износ или повреждение синхродиска (биение, сколы) – замена диска.
• Неправильная установка датчика после ремонта – проверка плотности прилегания и момента затяжки крепежа.
• Ослабление крепления датчика – затяжка болтов/гаек до рекомендованного момента.
• Дефект подшипников распредвала (вызывает биение диска) – диагностика ГРМ, замена изношенных деталей.

Процедура проверки и регулировки:

1. Обесточьте автомобиль, сняв клемму с АКБ.
2. Демонтируйте датчик, очистите его посадочное место и поверхность синхродиска.
3. Проверьте диск на биение и целостность зубьев/меток.
4. Установите датчик, затяните крепеж с требуемым моментом (если указан).
5. Измерьте зазор щупом или специальным шаблоном через технологическое отверстие (при наличии).
6. При отклонении от нормы – отрегулируйте положение датчика (если конструкция позволяет) или используйте прокладки.

Важно! На некоторых моделях зазор не регулируется – неверное расстояние указывает на необходимость замены датчика или кронштейна. После регулировки очистите ошибку сканером и проверьте работу двигателя на разных режимах.

Слишком большой люфт распредвала из-за износа подшипников

Чрезмерный люфт распредвала возникает при критическом износе опорных подшипников (вкладышей) постели распредвала. Данная проблема характерна для двигателей с большим пробегом или при недостаточном давлении масла. Зазор между шейками вала и постелью увеличивается, нарушая точность позиционирования кулачков относительно датчика фаз.

Смещение оси вращения распредвала приводит к изменению расстояния между реперной меткой на шкиве/шестерне и датчиком положения. Сигнал становится нестабильным либо полностью пропадает, что провоцирует ошибку P0340. Дополнительным фактором служит вибрация вала, искажающая магнитное поле датчика Холла.

Диагностика и последствия

Проверка требует измерения осевого и радиального люфта распредвала индикаторными часами:

• Допустимый радиальный зазор: 0.02-0.2 мм (зависит от модели двигателя)
• Критическое значение: свыше 0.3-0.4 мм

Сопутствующие симптомы:

1. Металлический стук в зоне ГБЦ на высоких оборотах
2. Падение давления масла (контрольная лампа на приборной панели)
3. Усиление вибрации двигателя под нагрузкой

Этап износа	Влияние на работу датчика
Начальный (0.15-0.25 мм)	Периодические сбои сигнала при резкой смене оборотов
Критический (свыше 0.3 мм)	Постоянная ошибка P0340, возможен отказ системы VVT

Важно! Эксплуатация двигателя с увеличенным зазором ускоряет износ шеек распредвала, постелей ГБЦ и может привести к разрушению подшипников.

Способы устранения

Необходим разбор двигателя для дефектовки распредвала и постелей:

• Расточка постелей под ремонтные вкладыши (при наличии ремонтных размеров)
• Замена распредвала при наличии задиров или эллипсности шеек
• Гильзовка постелей с последующей расточкой (для алюминиевых ГБЦ)

После ремонта обязательна проверка биения вала (макс. 0.03 мм) и контроль зазора пластиковым щупом через масляные каналы.

Пробитые высоковольтные провода как помеха для ДПРВ

Пробитые высоковольтные (ВВ) провода создают электромагнитные помехи, которые напрямую влияют на работу датчика положения распредвала (ДПРВ). При нарушении изоляции искровой разряд генерирует паразитные импульсы, распространяющиеся по моторному отсеку. Эти импульсы воспринимаются ДПРВ как ложные сигналы, что искажает синхронизацию фаз газораспределения.

Датчик фаз, основанный на эффекте Холла, особенно чувствителен к таким помехам из-за низкого уровня рабочих сигналов. Ложные импульсы от пробитых проводов приводят к рассогласованию данных между ДПРВ и датчиком коленвала (ДПКВ). В результате ЭБУ фиксирует несоответствие в фазах (ошибка P0340) и переключает систему на аварийный режим работы по показаниям ДПКВ.

Диагностика и устранение проблемы

Признаки пробоя ВВ-проводов:

• Треск или видимая искра на изоляции при работе двигателя в темноте
• Заметное снижение мощности и "троение" мотора
• Повышенный расход топлива
• Ошибка P0340, возникающая хаотично (чаще на влажном воздухе или под нагрузкой)

Порядок проверки:

1. Визуальный осмотр проводов на трещины, потертости и следы пробоя (характерные светлые точки на изоляции).
2. Измерение сопротивления мультиметром (отклонение от нормы 5-10 кОм/метр более чем на 30%).
3. Тест искрообразованием: замена подозрительных проводов заведомо исправными.

Важно! При замене ВВ-проводов:

• Используйте комплекты с помехоподавляющим экраном
• Проверяйте целостность защитных колпачков
• Фиксируйте жгут в штатных держателях (не допускайте контакта с ДПРВ)

Влияние неисправной катушки зажигания на показания датчика фаз

Неисправная катушка зажигания провоцирует пропуски воспламенения в соответствующем цилиндре. Это нарушает синхронность работы двигателя, создавая хаотичные колебания частоты вращения коленчатого вала. Датчик фаз, фиксирующий положение распредвала, начинает передавать сигналы, не соответствующие ожидаемым параметрам вращения коленвала из-за неравномерного движения поршневой группы.

ЭБУ сравнивает показания датчика фаз и датчика коленвала для точной синхронизации впрыска топлива и зажигания. При пропусках искры из-за дефектной катушки алгоритм управления фиксирует рассогласование между угловым положением валов. Система интерпретирует это как неисправность датчика фаз, регистрируя ошибку P0340, хотя корень проблемы лежит в цепи зажигания.

Механизм возникновения ошибки

• Отсутствие искры → Несгоревшая топливная смесь в цилиндре → Сбои в цикличности работы двигателя
• Искажение сигнала ДПРВ → Расхождение меток распредвала и коленвала → Ложная диагностика неисправности датчика фаз
• Некорректные импульсы → Смещение фаз газораспределения → Активация аварийного режима работы ЭБУ

Симптом неисправности катушки	Воздействие на датчик фаз
Пробой изоляции	Короткие импульсы вместо стабильного сигнала
Обрыв первичной обмотки	Полное отсутствие искры → хаотичные показания ДПРВ
Межвитковое замыкание	Ослабление искры → нарушение синхронизации валов

Важно: Ошибка P0340 при неисправной катушке часто сопровождается пропусками воспламенения (коды P0300-P0304) и плавающими оборотами холостого хода. Диагностику начинают с проверки искрообразования и сопротивления обмоток катушки.

Сбои ремня/цепи ГРМ: неправильные фазы газораспределения

Смещение ремня или цепи ГРМ относительно заданных меток – критическая причина ошибки P0340. Датчик фаз (ДПРВ) фиксирует несоответствие между реальным положением распределительного вала и ожидаемым значением, рассчитанным ЭБУ на основе сигнала датчика коленвала.

Даже незначительный сдвиг (на 1 зуб) нарушает синхронизацию работы клапанов и поршней. Это не только провоцирует ошибку, но и вызывает сбои в работе двигателя: потерю мощности, вибрации, затрудненный запуск.

Основные причины сбоя синхронизации

• Проскальзывание ремня ГРМ: Износ зубьев, ослабление натяжного ролика, попадание масла.
• Растяжение цепи ГРМ: Естественный износ, неисправность натяжителя или успокоителя.
• Неправильная установка: Ошибки при замене ремня/цепи (несовпадение меток).
• Износ шестерен распредвала/коленвала: Повреждение зубьев, приводящее к перескакиванию.
• Дефект натяжителя или успокоителя: Поломка, заклинивание, потеря давления (гидравлические натяжители).

Последствия и диагностика

Важно: Длительная работа двигателя со сбитыми фазами грозит серьезными механическими повреждениями (встреча клапанов с поршнями).

Диагностика включает:

1. Проверку совпадения меток ГРМ на коленвале, распредвале(ах) и маховике.
2. Визуальный осмотр ремня/цепи на предмет повреждений, следов масла.
3. Проверку натяжения ремня/цепи и состояния натяжителей/успокоителей.
4. Контроль корректности установки ДПРВ (после вмешательств).

Способы решения

Проблема	Решение
Сбиты метки ГРМ (без повреждений)	Повторная установка ремня/цепи по меткам с проверкой натяжения
Износ/повреждение ремня	Замена ремня ГРМ, роликов, помпы (если приводится ремнем)
Растянута/изношена цепь	Замена цепи ГРМ, натяжителя, успокоителей, шестерен
Неисправность натяжителя/успокоителя	Замена поврежденных компонентов
Износ зубьев шестерен	Замена поврежденных шестерен распредвала и/или коленвала

После ремонта: Обязательно сбросить ошибку P0340 сканером и проверить работу двигателя на всех режимах.

Износ зубьев ремня ГРМ или перескок на несколько зубьев

Износ зубьев ремня ГРМ или его перескок нарушает синхронизацию коленчатого и распределительного валов. Это приводит к смещению фаз газораспределения относительно заданных параметров.

Датчик положения распредвала (ДПРВ) фиксирует несоответствие между фактическим положением вала и ожидаемыми значениями от коленвала. ЭБУ интерпретирует это как ошибку P0340, сигнализирующую о некорректном сигнале или обрыве цепи датчика фаз.

Причины и способы устранения

Основные причины:

• Естественный износ ремня (трещины, истирание зубьев, расслоение корда)
• Ослабление натяжителя или износ роликов
• Попадание технических жидкостей (масло, антифриз) на ремень
• Неправильная установка при предыдущей замене
• Резкие старты/остановки двигателя

Диагностика и решение:

1. Визуальная проверка ремня через смотровое окно (при наличии) или после снятия защиты
2. Контроль совпадения меток ГРМ на шкивах и блоке двигателя
3. Проверка натяжения ремня и состояния роликов
4. Обязательная замена ремня ГРМ и сопутствующих компонентов при обнаружении:

   Компонент	Критерий замены
   Ремень ГРМ	Трещины глубиной >1 мм, отсутствие ≥3 зубьев
   Натяжной ролик	Люфт, шум при вращении
   Обводной ролик	Задиры, подклинивание
   Помпа	Течь, повышенный шум

5. Проверка герметичности сальников и патрубков для исключения попадания жидкостей

После замены выполнить ручную прокрутку коленвала на 2 оборота для проверки меток и отсутствия зацепления клапанов с поршнями. Ошибка P0340 должна исчезнуть после сброса через диагностический сканер.

Повреждение демпфера шкива распредвала

Демпфер шкива распредвала (гаситель крутильных колебаний) выполняет критическую роль в защите вала от резонансных вибраций и поддержании синхронности вращения. Его конструкция включает резиновую или гидравлическую вставку между внутренней и внешней частями шкива, которая со временем изнашивается или разрушается под воздействием температурных перегрузок, агрессивных реагентов дорожного покрытия и естественного старения материалов.

При деградации демпфера происходит смещение внешнего обода шкива относительно внутренней втулки, крепящейся к распредвалу. Это вызывает отклонение углового положения задающего диска ДПРВ (датчика положения распредвала) относительно контрольных меток. ЭБУ двигателя фиксирует рассогласование сигналов ДПРВ и ДПКВ (датчика коленвала), что приводит к регистрации ошибки P0340 и переходу в аварийный режим.

Диагностика и устранение неисправности

Выявить проблему можно следующими методами:

• Визуальный осмотр: проверить шкив на наличие трещин, расслоений резины, масляных подтеков (для гидродемпферов)
• Контроль биения: зафиксировать шкив монтировкой при работающем двигателе – внешнее кольцо не должно проворачиваться
• Тест синхронизации: сканером сравнить показания ДПРВ/ДПКВ на холостых и повышенных оборотах

Признак повреждения	Последствие для ДПРВ
Смещение внешнего кольца на 5°-10°	Ложное срабатывание ошибки при резком изменении оборотов
Полное разрушение демпфера	Постоянная ошибка P0340, невозможность запуска двигателя

Решение проблемы требует обязательной замены шкива в сборе. Попытки ремонта (клеевые составы, фиксация стяжками) недопустимы из-за риска ускоренного износа ГРМ. При установке нового демпфера:

1. Очистите посадочное место распредвала от грязи
2. Контролируйте момент затяжки центрального болта (данные производителя)
3. Проверьте совпадение меток ГРМ после монтажа

После замены обязательно выполните адаптацию фаз через диагностическое оборудование и удалите ошибку из памяти ЭБУ.

Проверка напряжения питания датчика мультиметром

Недостаточное или отсутствующее питание – частая причина ошибки P0340. Для диагностики потребуется цифровой мультиметр в режиме измерения постоянного напряжения (DCV) до 20 В. Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

Найдите электрический разъём датчика фаз (расположен обычно на головке блока цилиндров). Отсоедините колодку жгута проводов от датчика. Включите зажигание без запуска двигателя. Найдите распиновку контактов разъёма для вашей модели авто в технической документации (обычно требуется три провода: "+12В", "масса", "сигнальный").

Порядок измерений

1. Проверка напряжения питания: Подключите красный щуп мультиметра к контакту питания разъёма (часто провод +12В имеет цветовую маркировку: красный/белый/оранжевый). Чёрный щуп – к кузову авто или контакту массы разъёма. При включённом зажигании показания должны быть 12.0–13.5 В.
2. Проверка цепи массы: Красный щуп – к плюсу АКБ, чёрный – к контакту массы разъёма. Напряжение должно быть менее 0.5 В. Превышение указывает на окисление или обрыв "массы".

Параметр	Нормальное значение	Отклонение
Напряжение питания (+12В)	12.0–13.5 В	Обрыв в цепи, перегорел предохранитель
Сопротивление "массы"	< 0.5 В	Коррозия разъёмов, повреждение провода

При отсутствии напряжения проверьте цепь от АКБ через предохранитель (обычно в монтажном блоке, номинал 5–15А). Используйте схему электропроводки авто. Если питание есть, но ошибка сохраняется – диагностируйте сигнальный провод или замените датчик.

Важно: При прозвонке проводов отключайте ЭБУ! Повреждение изоляции или короткое замыкание на "массу" в цепи питания проявляется как падение напряжения ниже 9 В. Для точной диагностики снимите показания при работающем двигателе – скачки напряжения указывают на проблемы генератора.

Тестирование сопротивления обмотки ДПРВ

Проверка сопротивления обмотки датчика положения распредвала (ДПРВ) – базовый метод диагностики при ошибке P0340. Для этого потребуется мультиметр, переведенный в режим измерения сопротивления (Омы). Отсоедините электрический разъем датчика перед началом замеров для исключения влияния бортовой сети.

Найдите технические характеристики сопротивления обмотки для вашей конкретной модели ДПРВ в руководстве по ремонту автомобиля или справочных данных. Типичные значения обычно лежат в диапазоне от 200 Ом до 2 кОм, но могут существенно отличаться в зависимости от типа датчика (индуктивный, на эффекте Холла).

Порядок измерения

1. Подключите щупы мультиметра к сигнальным контактам обмотки датчика (исключите контакт экрана или массы, если они присутствуют в разъеме).
2. Зафиксируйте показания прибора и сравните их с паспортным значением:
   • Нулевое сопротивление (0 Ом) – короткое замыкание в обмотке.
   • Бесконечное сопротивление (обрыв цепи, OL на дисплее) – обрыв обмотки.
   • Сильное отклонение от нормы (в разы больше или меньше) – неисправность катушки.

Убедитесь, что показания стабильны во время замера. Дополнительно проверьте сопротивление изоляции: один щуп на сигнальный контакт, второй – на корпус датчика или металлический кронштейн. Значение должно стремиться к бесконечности (OL), иначе присутствует пробой на массу.

Показание мультиметра	Диагностируемая неисправность
0 Ом (или близко к нулю)	Межвитковое замыкание или КЗ в обмотке
OL / ∞ (разрыв цепи)	Обрыв обмотки, повреждение проводников
Значение вне диапазона спецификации	Частичная деградация обмотки, внутреннее повреждение
Корректное значение, но ошибка сохраняется	Требуется проверка цепи, зазора, задающего диска или ЭБУ

Диагностика сигнального напряжения осциллографом

Проверка сигнала датчика фаз осциллографом позволяет объективно оценить его форму, амплитуду и частоту, что критично для выявления скрытых неисправностей. Мультиметр часто не фиксирует кратковременные сбои импульса или искажение волны, которые вызывают ошибку P0340. Этот метод особенно эффективен при диагностике прерывистых проблем.

Для подключения осциллографа используйте игольчатые щупы или переходники, обеспечивающие надежный контакт с сигнальным проводом датчика. Минусовой щуп подключите к "массе" двигателя. Убедитесь, что двигатель прогрет до рабочей температуры, так как некоторые дефекты проявляются только в этих условиях.

Анализ осциллограммы и типовые неисправности

Исправный датчик фаз генерирует четкий прямоугольный сигнал при прокрутке стартером или работе на холостых оборотах. Ключевые параметры для проверки:

• Амплитуда напряжения: Должна соответствовать спецификации производителя (обычно 0-5В или 0-12В).
• Форма импульса: Отсутствие завалов фронтов, шумов и паразитных колебаний.
• Стабильность: Постоянная частота импульсов без пропусков при равномерных оборотах.

Типичные аномалии осциллограммы при P0340:

Дефект сигнала	Возможная причина
Отсутствие импульсов	Обрыв цепи, неисправность датчика, сбой питания
Импульсы с пониженной амплитудой	Замыкание на "массу", износ датчика, окисление контактов
Нестабильная частота/пропуски	Загрязнение репера, люфт распредвала, повреждение задающего диска
Искажение формы импульса	Внутренние повреждения датчика, помехи в цепи

При обнаружении отклонений проверьте состояние разъемов и целостность проводки от датчика до ЭБУ. Сравните осциллограмму с эталонной для конкретной модели авто. Если сигнал корректный, но ошибка сохраняется, проблема может заключаться в ЭБУ двигателя или механическом смещении меток ГРМ.

Визуальный осмотр состояния контактов и разъема датчика

Начать диагностику следует с тщательного визуального контроля разъема датчика фаз и его контактной группы. Отключите электрический разъем, нажав на фиксатор и аккуратно отсоединив колодку от корпуса датчика. Убедитесь, что двигатель заглушен, а зажигание выключено для предотвращения короткого замыкания или повреждения ЭБУ.

Внимательно исследуйте внутреннюю часть разъема на предмет видимых дефектов. Критически важными являются признаки окисления, коррозии или загрязнения на металлических контактах – они проявляются как белесый, зеленоватый налет или темные пятна. Проверьте наличие следов влаги внутри колодки, что характерно при нарушении герметичности подкапотного пространства.

Ключевые точки проверки

• Механические повреждения: Осмотрите корпус разъема на трещины, сколы или деформации. Убедитесь в отсутствии переломов или перетирания проводов в месте входа в колодку.
• Фиксация контактов: Каждый контакт должен быть надежно закреплен в посадочном гнезде. Попытайтесь аккуратно поддеть контакты тонкой отверткой – они не должны выпадать или свободно двигаться.
• Состояние уплотнителя: При наличии резинового уплотнителя (сальника) на разъеме оцените его целостность. Поврежденный уплотнитель пропускает воду и грязь.

Проблема	Воздействие на работу	Действие
Окисление контактов	Нарушение электрического сигнала, прерывистый контакт	Очистить спреем-очистителем контактов и щеткой
Разболтанность контактов в колодке	Потеря соединения при вибрации двигателя	Аккуратно подогнуть усики контактов или заменить разъем
Облом провода у основания разъема	Полное отсутствие сигнала датчика	Зачистить провод, обжать новый контакт или заменить колодку

После выявления проблем выполните очистку контактов специализированным средством (WD-40, Contact Cleaner) и мягкой кистью. При сильной коррозии или физическом разрушении разъема обязательна замена колодки или датчика целиком. После сборки проверьте надежность фиксации соединения – характерный щелчок подтвердит правильную установку.

Проверка целостности электропроводки от ДПРВ к контроллеру

После исключения механических повреждений датчика фаз (ДПРВ) и его загрязнения, следующим критическим этапом диагностики ошибки P0340 является проверка проводки. Обрыв, короткое замыкание или нарушение контакта в цепи между датчиком и электронным блоком управления (ЭБУ) двигателя – частая причина некорректного сигнала.

Для точной диагностики потребуется мультиметр в режиме измерения сопротивления (Ом) и напряжения (В), а также схема подключения ДПРВ для конкретной модели авто. Идентифицируйте распиновку разъёма датчика: обычно используются три провода – питание (+5В или +12В), сигнальный и "масса".

Методика проверки

1. Визуальный осмотр:
   • Проверьте жгут проводов от ДПРВ до ЭБУ на наличие перегибов, потертостей, оплавления или следов воздействия ГСМ/антифриза.
   • Убедитесь в надежности фиксации разъемов на датчике и в колодке ЭБУ (отсутствие окислов, влаги, подгоревших контактов).
2. Проверка целостности цепи ("прозвонка"):
   • Отсоедините разъемы ДПРВ и ЭБУ.
   • Мультиметром в режиме омметра проверьте сопротивление между соответствующими контактами разъемов датчика и контроллера для каждого провода (сигнального, питания, массы). Значение должно быть близко к 0 Ом (допустимо до 1-2 Ом). Высокое сопротивление или обрыв (∞ Ом) указывают на повреждение проводника.
   • Проверьте отсутствие короткого замыкания между проводами и на "массу" автомобиля (сопротивление между разными контактами и между любым контактом сигнальной цепи/питания и кузовом должно быть ∞ Ом).
3. Проверка напряжения питания:
   • Подключите разъем ЭБУ, включите зажигание (двигатель не запускайте).
   • Измерьте мультиметром в режиме вольтметра постоянного тока напряжение между контактом питания ДПРВ (на разъеме датчика) и "массой" (или контактом массы датчика). Оно должно соответствовать норме для вашего авто (часто +5В или +12В). Отсутствие напряжения – признак обрыва в цепи питания или неисправности ЭБУ.
   • Проверьте наличие надежной "массы": измерьте сопротивление между контактом массы разъема ДПРВ и минусовой клеммой АКБ/чистой точкой кузова. Должно быть близко к 0 Ом.

Важно: Все измерения проводятся при выключенном двигателе и снятом минусе с АКБ (кроме проверки напряжения питания). Если обнаружены повреждения проводов, необходима замена участка жгута или всего кабеля. Временная скрутка или изолента не являются надежным решением.

Контроль наличия зазора между датчиком и зубчатым диском

Некорректный зазор между датчиком положения распредвала (ДПРВ) и задающим диском – одна из ключевых причин ошибки P0340. Этот воздушный промежуток напрямую влияет на силу и стабильность индуктивного сигнала, формируемого при прохождении зубьев мимо сердечника датчика. Слишком большое расстояние ослабляет сигнал до уровня, который ЭБУ не распознает, а слишком малое может привести к механическому контакту и повреждению элементов.

Зазор должен строго соответствовать техническим требованиям производителя, обычно находясь в диапазоне 0.3–1.5 мм. Точное значение указано в руководстве по ремонту конкретной модели автомобиля. Нарушение этого параметра возникает из-за неправильной установки, деформации кронштейна датчика, износа или загрязнения посадочного места, а также повреждения самого задающего диска.

Методы проверки и регулировки зазора

1. Визуальный осмотр: Убедитесь в отсутствии следов касания датчика о зубчатый диск и проверьте целостность обоих компонентов.
2. Измерение щупом:
   • Снимите датчик фаз.
   • Поместите щуп требуемой толщины между торцом датчика и вершиной зуба диска.
   • Верните датчик на место, зафиксируйте крепеж.
3. Проверка без щупа (если предусмотрено конструкцией): Убедитесь, что датчик плотно прилегает к посадочному упору на двигателе без перекосов.

Признак неверного зазора	Возможное последствие
Зазор превышает норму	Слабый/прерывистый сигнал, пропуски распознавания меток
Зазор меньше нормы или равен нулю	Механическое разрушение датчика или диска, искажение сигнала

Важно: При установке нового датчика всегда проверяйте зазор – допуски изготовления могут отличаться. Если регулировка невозможна (фиксированное посадочное место), ищите причину в деформации или наличии посторонних частиц (стружка, грязь) под корпусом датчика.

Считывание реальных параметров работы ДПРВ через диагностический сканер

После подключения диагностического сканера к разъему OBD-II и выбора блока управления двигателем (ЭБУ), перейдите в раздел "Данные в реальном времени" или "Поток данных". Найдите параметры, связанные с датчиком положения распределительного вала (ДПРВ). Ориентируйтесь на названия: "Частота вращения распредвала", "Сигнал ДПРВ", "Угол опережения фаз", "Статус синхронизации ДПРВ/ДПКВ".

Обратите особое внимание на параметр "Статус синхронизации" (иногда "Фазировка"). Он должен показывать "Да" или "Синхронизировано" при работающем двигателе. Отсутствие синхронизации напрямую указывает на проблему, которую фиксирует ошибка P0340. Зафиксируйте значения при разных режимах работы: холостой ход, 2000 об/мин, сброс газа.

Ключевые параметры и их интерпретация

Основные показатели ДПРВ для анализа:

• Частота вращения распредвала (RPM Cam): Должна быть ровно вдвое меньше частоты вращения коленвала (RPM Crank). Любое расхождение – признак пропусков сигнала или механической проблемы ГРМ.
• Напряжение сигнала ДПРВ: Измеряется в вольтах (В). Зависит от типа датчика:
  • Магнитный (индуктивный): Сигнал переменного тока, скачкообразно меняется (от 0.5В до 5В+) при оборотах.
  • Холла: Сигнал прямоугольный, переключается между ~0В (низкий уровень) и ~5В или ~12В (высокий уровень).
• Статус синхронизации (Cam/Crank Sync): Критический параметр! Должен стабильно отображать "Да" (синхронизировано). Мигание или "Нет" подтверждает ошибку синхронизации.
• Угол опережения фаз (Camshaft Advance): Отображается в градусах. Должен меняться плавно в соответствии с командами ЭБУ (на системах с VVT). Резкие скачки или постоянное нулевое значение – повод для проверки.

Сравнение нормальных и аномальных значений:

Параметр	Нормальное состояние	Возможная проблема при отклонении
Частота распредвала (RPM Cam)	Ровно 1/2 от RPM коленвала	Обрыв цепи, повреждение диска синхронизации, сбой датчика
Статус синхронизации (Sync)	"Да" / "Синхронизировано"	Неправильный монтаж, смещение меток ГРМ, неисправность датчика/проводки
Сигнал напряжения (Hall)	Четкое переключение 0В ↔ 5В/12В	Обрыв/КЗ проводки, плохой контакт, неисправность датчика
Сигнал напряжения (Магнитный)	Синусоида/импульсы (0.5-5В+)	Обрыв обмотки датчика, замыкание, загрязнение сердечника
Угол опережения фаз (VVT)	Плавное изменение по команде ЭБУ	Неисправность фазовращателя, засор масляных каналов, проблемы с датчиком

Дополнительные действия при сканировании:

1. Проверьте наличие сигнала на всех оборотах. Исчезновение сигнала при вибрации укажет на обрыв проводки.
2. Оцените форму сигнала на осциллографе (если сканер поддерживает эту функцию). Рваные или слабые импульсы – признак неисправности датчика или экранировки.
3. Сравните показания угла с эталонными для вашей модели двигателя. Значительное отклонение может указывать на растянутый ремень/цепь ГРМ или смещение меток.
4. Проверьте реакцию на нагрузку. Плавающие показания или сброс синхронизации при повышении оборотов характерны для проблем с проводкой или контактами.

Замена датчика фаз: подбор подходящей OEM или качественной замены

При выборе нового датчика фаз критически важно учитывать спецификации производителя двигателя. Оригинальные OEM-компоненты гарантируют полное соответствие параметрам системы управления двигателем, включая точность синхронизации, электрические характеристики и совместимость с программным обеспечением ЭБУ.

Неоригинальные аналоги требуют тщательной проверки технических данных: сопротивление, рабочий диапазон температур (-40°C до +150°C), тип выходного сигнала (цифровой или аналоговый) и геометрию корпуса. Несоответствие хотя бы одного параметра может спровоцировать повторную ошибку P0340 или повреждение смежных узлов.

Критерии выбора компонента

Приоритетные варианты источников поставки в порядке надежности:

1. OEM-оригинал – маркировка идентична демонтированному датчику
2. OEM-аналоги – производятся на тех же заводах под другим брендом
3. Проверенные замены – Bosch, Denso, Delphi, VDO с документальным подтверждением совместимости

Параметр	OEM	Качественный аналог
Точность срабатывания	±0.1° угла поворота	±0.3°-0.5°
Ресурс работы	120-150 тыс. км	80-100 тыс. км
Гарантия совместимости	100%	Требуется верификация

Важно! При установке аналога обязательна проверка зазора между датчиком и задающим диском распредвала (обычно 0.3-1.0 мм). Несоосность даже на 0.5 мм вызывает нестабильность сигнала.

Распространенные ошибки при подборе:

• Игнорирование ревизии ЭБУ – новые прошивки могут требовать оригинальные компоненты
• Использование универсальных датчиков без калибровочных таблиц
• Приобретение компонентов без защитной упаковки от EMP-воздействия

Процедура демонтажа неисправного датчика положения распредвала

Перед началом работ убедитесь, что двигатель остыл, зажигание выключено, а минусовая клемма аккумулятора отсоединена. Подготовьте необходимые инструменты: ключ или головку (чаще на 10 мм), крестовую отвертку, ветошь и очиститель контактов.

Точное расположение датчика зависит от модели двигателя. Обычно он установлен в торце головки блока цилиндров, реже – на крышке привода ГРМ. Для идентификации найдите пластиковый корпус с электрическим разъемом и одним крепежным элементом, подключенный к жгуту проводов вблизи распредвала.

Пошаговый процесс снятия

1. Отсоединение разъема: Нажмите на фиксатор-защелку разъема и аккуратно отсоедините колодку от датчика. Не тяните за провода!
2. Очистка области: Удалите грязь и мусор вокруг датчика ветошью. Это предотвратит попадание загрязнений в посадочное отверстие.
3. Выкручивание крепежа: Используя подходящий инструмент, открутите крепежный болт (реже – винт). Удерживайте датчик, чтобы он не упал после откручивания.
4. Извлечение корпуса: Плавно потяните датчик из посадочного гнезда, слегка покачивая из стороны в сторону. Не прикладывайте чрезмерных усилий.

После демонтажа внимательно осмотрите посадочное отверстие и контакты разъема. Наличие масла, металлической стружки или повреждений указывает на сопутствующие проблемы. Закройте отверстие чистой ветошью для защиты от загрязнений.

Элемент	Контроль при демонтаже
Уплотнительное кольцо	Целостность, отсутствие трещин или деформации
Посадочное гнездо	Чистота, отсутствие задиров и коррозии
Чувствительный элемент	Отсутствие сколов, металлической стружки

При сильном прикипании корпуса используйте проникающую смазку, нанеся ее на стык и выждав 10-15 минут. Избегайте ударов по датчику – это может повредить посадочное место или реперное колесо распредвала.

Важность очистки посадочного места перед установкой нового ДПРВ

Грязь, металлическая стружка или остатки старого герметика на посадочной плоскости блока цилиндров нарушают контакт датчика фаз с поверхностью. Даже микроскопические частицы создают зазор, искажающий магнитное поле распредвала, что приводит к некорректному считыванию положения вала и повторному возникновению ошибки Р0340 после замены ДПРВ.

Неочищенное посадочное место провоцирует перегрев датчика из-за нарушения теплоотвода через металлический корпус. Локальный перегрев ускоряет деградацию чувствительного элемента и внутренней электроники, сокращая срок службы нового компонента. Также загрязнения могут блокировать прохождение магнитных импульсов через корпус ДПРВ.

Ключевые этапы очистки

• Обезжиривание поверхности: Используйте ветошь и очиститель (например, Liqui Moly Bremsenreiniger) для удаления масляных пятен.
• Механическая обработка: Аккуратно зачистите привалочную плоскость мелкозернистой наждачной бумагой (P400-600) или скребком из мягкого металла.
• Промывка сопла: Продуйте посадочное отверстие сжатым воздухом для удаления абразивной пыли и стружки.
• Контроль геометрии: Убедитесь в отсутствии задиров или деформаций металла, используя линейку.

Тип загрязнения	Риск для ДПРВ	Метод устранения
Моторное масло	Нарушение теплопередачи	Обезжириватель + салфетка
Ржавчина	Увеличение воздушного зазора	Абразивная обработка + продувка
Герметик	Изоляция магнитного поля	Скребок + очиститель

Пренебрежение очисткой снижает эффективность замены ДПРВ на 60-70%. Корректный монтаж на подготовленную поверхность обеспечивает точное расстояние между датчиком и задающим диском (0.3-1.2 мм для большинства авто), стабильный сигнал и предотвращает ложные срабатывания ЭБУ.

Проверка натяжения ремня ГРМ после замены датчика фаз

Неправильное натяжение ремня ГРМ – частая скрытая причина ошибки P0340 даже после замены датчика фаз. Слишком слабое натяжение вызывает проскальзывание ремня и смещение фаз газораспределения, а чрезмерное натяжение ускоряет износ подшипников и самого ремня. Оба сценария приводят к рассогласованию показаний датчиков коленвала и распредвала, провоцируя повторную ошибку.

Проверка натяжения обязательна при любых манипуляциях с приводом ГРМ. Игнорирование этого этапа может свести на нет замену датчика фаз и повлечь серьезные повреждения двигателя (например, встречу поршней с клапанами при обрыве ремня).

Порядок проверки натяжения

1. Обесточьте систему: Снимите минусовую клемму с АКБ для предотвращения случайного запуска двигателя.
2. Обеспечьте доступ: Снимите защитные кожухи ГРМ (если предусмотрены конструкцией).
3. Проверьте метки: Убедитесь, что метки распредвала(ов) и коленвала точно совмещены. Смещение даже на 1 зуб вызовет ошибку P0340.
4. Определите проверяемый участок: Найдите самый длинный прямой участок ремня между шкивами (обычно между коленвалом и распредвалом или натяжным роликом).
5. Измерьте прогиб: Нажмите большим пальцем с усилием ~10 Н (≈1 кгс) перпендикулярно ремню на середине выбранного участка. Замерьте величину прогиба штангенциркулем или линейкой.

Критерии правильного натяжения:

Состояние ремня	Допустимый прогиб	Особенности
Новый ремень	5-6 мм	Требует контрольной проверки после 500-1000 км пробега
Обкатанный ремень (после 1000 км)	6-8 мм	Стабильное натяжение, дальнейшая проверка при ТО

Важно: Точные значения прогиба уточняйте в руководстве по ремонту конкретной модели авто! Некоторые двигатели (особенно с гидронатяжителями) не требуют ручной регулировки.

Если прогиб не соответствует норме, ослабьте болт крепления натяжного ролика. Корректируйте положение ролика специальным инструментом (или согласно инструкции производителя), затем затяните болт с предписанным моментом. Повторно проверьте прогиб и совпадение меток. После запуска двигателя прислушайтесь: свист или цокание указывают на необходимость повторной регулировки.

Обжим контактов разъема при обнаружении плохого соединения

При диагностике ошибки P0340, связанной с датчиком фаз, критически важно проверить надежность соединения в разъеме проводки. Ослабление контактов или их окисление часто приводят к прерыванию сигнала и некорректной работе датчика. Визуальный осмотр разъема на наличие грязи, коррозии или механических повреждений должен предшествовать любым действиям по обжиму.

Перед обжимом обязательно отсоедините аккумуляторную батарею для предотвращения короткого замыкания. Аккуратно извлеките фишку датчика фаз и внимательно изучите состояние каждого контакта внутри колодки. Признаками проблемы могут быть потемнение металла, люфт проводов или нарушение фиксации в посадочных гнездах.

Технология правильного обжима контактов

Для восстановления соединения выполните следующие действия:

1. Подготовка инструмента: Используйте специализированный кримпер для автомобильных контактов соответствующего размера. Применение пассатижей или кусачек недопустимо – это повредит контактную группу.
2. Извлечение контакта:
   • Аккуратно подденьте пластиковый фиксатор контакта в разъеме тонкой отверткой.
   • Потяните за провод, вынимая контакт из корпуса фишки.
3. Обжим:
   • Срежьте старую обжимную гильзу при помощи стриппера, оголив провод на 2-3 мм.
   • Наденьте новую контактную гильзу на очищенный проводник.
   • Поместите гильзу в гнездо кримпера, строго соответствующее ее размеру, и выполните равномерный обжим.
4. Проверка и установка:
   • Убедитесь в отсутствии перегибов провода и надежной фиксации контакта в разъеме (должен быть слышен щелчок).
   • Обработайте контакты токопроводящей смазкой для защиты от влаги и окисления.

Важно: Используйте только оригинальные или сертифицированные контактные гильзы. Неправильный выбор материала или размера приведет к повторному нарушению соединения. После обжима обязательно выполните тестирование датчика мультиметром и сброс ошибки через диагностический сканер.

Ремонт поврежденной проводки: пайка и изоляция проводов

При диагностике ошибки P0340 (неисправность датчика фаз) критически важно проверить целостность проводки: обрывы, перетирания изоляции, окисление контактов или повреждение разъемов. Физические дефекты проводов – частая причина некорректного сигнала ДПРВ, требующая немедленного устранения для восстановления работоспособности системы ГРМ.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора! Зачистите поврежденный участок, удалив загрязнения и остатки старой изоляции. Тщательно осмотрите жилы на предмет перелома, коррозии или оплавления – при сильном повреждении рекомендуется заменить отрезок кабеля целиком.

Технология восстановления проводки

Этапы пайки:

1. Зачистите концы проводов на 10-15 мм, скрутите жилы пальцами.
2. Обработайте скрутку флюсом (нейтральным для электроники), избегая избыточного нанесения.
3. Прогрейте место соединения паяльником (25-60 Вт), нанесите припой (ПОС-40) до полного покрытия металла.
4. Соединение должно быть гладким, без шариков или острых наплывов – они могут прорвать изоляцию.

Изоляция и защита:

• Оберните место пайки термоусадочной трубкой (диаметр на 30% меньше провода) или наложите 3-4 слоя изоленты (ХБ, ПВХ).
• Прогрейте термотрубку феном до плотной усадки – она обеспечивает герметичность.
• Закрепите восстановленный участок пластиковыми хомутами, исключив натяжение и контакт с подвижными частями двигателя.

Инструмент/Материал	Требование
Паяльник	Мощность 25-60 Вт, тонкое жало
Припой	Оловянно-свинцовый (ПОС-40), канифольный сердечник
Изоляция	Термоусадка с клеевым слоем или изолента класса H
Флюс	Нейтральный (не кислотный!), легко смываемый

После ремонта подключите АКБ, выполните тест-драйв и считайте ошибки сканером. Убедитесь в отсутствии сигнала P0340 и стабильных оборотах двигателя на холостом ходу. При повторении ошибки проверьте цепь мультиметром (сопротивление, КЗ на массу) или осциллографом (форму сигнала ДПРВ).

Сброс ошибки P0340 после устранения неисправности

После замены датчика фаз (ДПРВ), ремонта проводки или устранения других причин, вызвавших ошибку P0340, необходимо выполнить сброс кода неисправности из памяти ЭБУ двигателя. Без этой процедуры контрольная лампа "Check Engine" может продолжать гореть, а система управления двигателем – работать в аварийном режиме, игнорируя актуальные данные.

Сброс позволяет ЭБУ заново проанализировать сигнал с исправного датчика и перейти на штатный алгоритм управления зажиганием и впрыском топлива. Существует несколько методов выполнения операции, выбор которых зависит от доступного оборудования и модели автомобиля.

Способы сброса ошибки P0340

Основные методы удаления кода из памяти контроллера:

1. Через диагностический сканер
   • Подключите OBD2-адаптер к разъёму автомобиля
   • В меню программы выберите раздел "Стирание кодов ошибок" или "Clear DTCs"
   • Подтвердите операцию и дождитесь сообщения об успешном сбросе
2. Отсоединение клеммы АКБ
   • Заглушите двигатель и выньте ключ из замка зажигания
   • Снимите отрицательную клемму аккумулятора на 10-15 минут
   • После повторного подключения выполните процедуру адаптации дроссельной заслонки
3. Самостоятельное стирание через бортовые системы
   • На некоторых моделях (например, Lada Vesta) ошибка сбрасывается после 5-7 циклов "зажигание-ON/зажигание-OFF" без запуска двигателя
   • Уточните возможность метода в руководстве по эксплуатации

Важные нюансы после сброса:

Действие	Проверка
Запустите двигатель	Убедитесь в отсутствии вибраций и стабильности холостого хода
Проведите тест-драйв	Контролируйте реакцию на педаль газа и работу на разных оборотах
Повторная диагностика	Считайте коды ошибок через 20-30 км пробега для подтверждения устранения неисправности

Если ошибка P0340 появляется повторно после сброса, проведите углублённую проверку цепи датчика, состояния шестерни распредвала и меток ГРМ. Случайное стирание кода без устранения первопричины не даст устойчивого результата.

Профилактика неисправностей ДПРВ: регулярная диагностика и чистка контактов

Регулярная диагностика датчика положения распредвала (ДПРВ) – ключевой элемент профилактики ошибки 0340. Проверку рекомендуется проводить каждые 30-50 тысяч км пробега или при плановом ТО. Диагностика включает визуальный осмотр целостности корпуса датчика и проводки на предмет трещин, перегибов или следов окисления, а также контроль электрических параметров с помощью мультиметра или сканера.

Основные электрические параметры для проверки: сопротивление обмотки (должно соответствовать спецификации производителя, обычно 500-1500 Ом), напряжение питания (12В при включенном зажигании) и выходной сигнал (переменное напряжение или импульсы при прокрутке стартером). Отклонение значений от нормы указывает на неисправность датчика или цепи.

Порядок чистки контактов ДПРВ

1. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.
2. Снимите датчик, открутив крепежный болт и аккуратно вытащив его из посадочного гнезда.
3. Обработайте контакты:
   • Протрите контактные штырьки датчика и разъёма специальным очистителем электрооборудования (WD-40 Specialist Electrical Contact Cleaner, Liqui Moly Kontaktreiniger).
   • Удалите стойкие загрязнения ластиком или мягкой щёткой.
   • Высушите контакты сжатым воздухом.
4. Нанесите токопроводящую смазку (например, Molykote Electra) на штырьки для защиты от коррозии.
5. Установите датчик на место, затяните крепёж с моментом 8-10 Нм.

Важные рекомендации:

Действие	Нельзя	Почему
Чистка магнитного сердечника	Использовать металлические предметы	Повреждение чувствительного элемента и магнитного слоя
Обработка разъёма	Применять бензин или ацетон	Разрушение пластика коннектора

Соблюдение интервалов обслуживания и правил чистки снижает риск загрязнения рабочей поверхности датчика металлической стружкой, пылью или маслом, что является частой причиной сбоев сигнала ДПРВ и появления ошибки P0340.

Список источников

При подготовке материала об ошибке P0340 были проанализированы технические руководства, специализированные автомобильные форумы и справочные ресурсы по диагностике двигателей. Основное внимание уделялось официальным данным производителей систем управления ДВС и практическому опыту автомехаников.

Ниже представлены ключевые источники, содержащие информацию о принципах работы датчиков фаз, типовых неисправностях и методах их устранения. Все материалы проверены на соответствие актуальным стандартам диагностики OBD-II.

Техническая документация и справочники

• Руководства по ремонту и эксплуатации транспортных средств (ВАЗ, ГАЗ, Hyundai, Kia, Renault)
• Сервисные бюллетени производителей автомобилей (TSB)
• Справочники Bosch по системам впрыска топлива
• Методические указания по диагностике двигателей Delphi

Специализированные ресурсы

• Технические базы данных Autodata и Mitchell OnDemand
• Протоколы диагностики SAE J2012 (OBD-II)
• Электронные учебные курсы по автомобильной электронике

Практические руководства

• Мануалы по использованию сканеров Launch, Autel, Delphi DS
• Рабочие инструкции по проверке датчиков Холла
• Методики измерения сопротивления проводки мультиметром

Видео: Как устранить ошибку датчика положения распредвала


• Tatra 613 - технические параметры и фотографии автомобиля

• Бланк доверенности на управление автомобилем

• Самодельные вездеходы - народное творчество или новый хайп?
