Ошибка U1900 Форд Фокус 2 - причины возникновения и устранение

Статья обновлена: 18.08.2025

Код неисправности U1900 в диагностике Ford Focus 2 сигнализирует о критическом нарушении связи между электронными блоками управления через шину CAN.

Данная ошибка парализует работу ключевых систем автомобиля: отказывают спидометр, тахометр, указатели уровня топлива, управление климат-контролем и стеклоподъемниками, возможны проблемы с запуском двигателя.

В статье детально разберем типичные причины возникновения U1900: от окисления контактов и повреждения проводки до сбоя модулей и программных ошибок, а также предоставим проверенные методики диагностики и ремонта.

Основные симптомы при появлении U1900 на приборной панели

При возникновении ошибки U1900 на приборной панели Ford Focus 2 водитель может наблюдать мигание или полное погасание индикатора "Check Engine". Одновременно с этим часто пропадает связь между педалью газа и двигателем – автомобиль переходит в аварийный режим работы.

Скорость машины принудительно ограничивается электроникой (обычно до 20-40 км/ч), а обороты двигателя не поднимаются выше 2500-3000 об/мин независимо от усилия нажатия на акселератор. На панели приборов могут дополнительно загореться значки неисправности ABS, ESP или рулевого управления из-за нарушения обмена данными между модулями.

Характерные признаки неисправности

Потеря связи с диагностическим оборудованием – сканер не может прочитать коды других блоков или зависает при подключении
Самопроизвольная остановка двигателя при движении на низких оборотах
Задержка реакции на педаль газа (рывки или провалы при разгоне)
Некорректная работа спидометра или тахометра (скачки стрелок или нулевые показания)
Отказ электроусилителя руля (тяжелое вращение рулевого колеса)

Система	Проявление неисправности
Двигатель	Аварийный режим, ограничение мощности, плавающие холостые обороты
Трансмиссия	Рывки при переключении передач, фиксация на одной скорости
Бортовые системы	Сбои в работе климат-контроля, магнитолы, стеклоподъемников

Важно: симптомы могут проявляться эпизодически – ошибка иногда самостоятельно исчезает после перезапуска двигателя, но возвращается при движении по неровной дороге или в сырую погоду, что указывает на проблемы с проводкой.

Проверка качества контактов на разъемах CAN-шины

Основные проблемы с CAN-шиной часто вызваны окислением, коррозией или ослаблением контактов в разъемах. Влага, вибрация и температурные перепады приводят к нарушению электрического соединения, что блокирует обмен данными между модулями.

Начинайте диагностику с визуального осмотра разъемов CAN-High (оранжевый) и CAN-Low (оранжевый/коричневый). Проверьте целостность фиксаторов, отсутствие деформации штырей, следов влаги или загрязнений. Любые отклонения требуют немедленного вмешательства.

Алгоритм проверки и восстановления контактов

Отсоединение АКБ: Снимите минусовую клемму перед работами с электроникой
Поиск разъемов: Локализуйте основные точки подключения:
- За блоком предохранителей в салоне (у педального узла)
- Возле ЭБУ двигателя (в моторном отсеке)
- У разъема диагностического гнезда OBD-II
Очистка контактов:
- Обработайте штыри и гнезда очистителем электрооборудования (например, Kontakt U)
- Аккуратно удалите окислы мелкой наждачной бумагой (№600-800)
- Продуйте сжатым воздухом
Проверка натяга: Убедитесь, что контакты плотно удерживают штыри. При ослаблении:
- Аккуратно подогните усики контактных лепестков тонкой отверткой
- Замените клеммные колодки при повреждении

Признак проблемы	Действие
Зеленый/белый налет на контактах	Механическая очистка + антикоррозийный спрей
Оплавление пластика	Замена разъема целиком
Вода в колодке	Сушка феном + герметизация корпуса

Контрольная проверка: После сборки измерьте сопротивление между CAN-H и CAN-L на отключенной АКБ – норма 60 Ом (параллельное подключение терминаторов). Проведите тест напряжения мультиметром: 2.5-2.6V на CAN-H и 2.4-2.5V на CAN-L при включенном зажигании.

Обрыв проводов CAN-High или CAN-Low: как найти

Обрыв в CAN-шине блокирует передачу данных между ЭБУ, что активирует ошибку U1900. Симптомы включают отказ приборной панели, неработающие стеклоподъемники, сбои в работе АКПП или иммобилайзера. CAN-High (оранжево-черный) и CAN-Low (оранжево-коричневый) требуют последовательной проверки на участках от диагностического разъёма до ключевых модулей.

Для поиска обрыва потребуется мультиметр в режиме прозвонки или измерения сопротивления (Ω). Отсоедините минусовую клемму АКБ перед началом работ. Сверьтесь с электросхемой Ford Focus 2 для точного определения маршрута проводки и точек подключения.

Пошаговый метод диагностики

Проверка на КЗ и сопротивление:
- Замерьте сопротивление между CAN-High и CAN-Low в диагностическом разъёме (пины 6 и 14). Норма: 50-70 Ом. Значения 0-5 Ом указывают на короткое замыкание, ∞ – обрыв.
- Прозвоните каждый провод на «массу». Корректные показания: сопротивление ∞.
Поиск участка обрыва:
- Отсоедините разъёмы ЭБУ двигателя, приборной панели, ABS.
- Прозвоните CAN-High/CAN-Low между OBD-II разъёмом и каждым блоком. Обрывный участок покажет ∞.
- Сузьте зону: проверьте промежуточные колодки за панелью приборов, под сиденьями, в стойках.
Визуальный осмотр критичных зон:
Осмотрите провода на:
- Участке от OBD-II до тоннеля под центральной консолью (перетирание о металл).
- Изгибах возле дверей (пороги, гофры).
- Возле креплений аккумулятора и ЭБУ двигателя (коррозия, повреждение грызунами).

Параметр	CAN-High	CAN-Low
Цвет провода	Оранжевый с чёрной полосой	Оранжевый с коричневой полосой
Напряжение при включённом зажигании	2.5-2.7 В	2.3-2.5 В
Сопротивление между проводами	50-70 Ом

При обнаружении обрыва замените повреждённый участок цельным проводом аналогичного сечения, исключив скрутки. После ремонта замерьте сопротивление шины повторно. Очистите память ЭБУ сканером – ошибка U1900 должна исчезнуть при восстановлении связи.

Короткое замыкание в CAN-сети: методика поиска

Проверка сопротивления шин CAN – первый шаг диагностики. Отсоедините аккумулятор и измерьте сопротивление между проводами CAN-High (оранжево-черный) и CAN-Low (оранжево-коричневый) на диагностическом разъеме OBD-II. Норма для Focus 2 – 55-70 Ом (параллельное соединение двух терминальных резисторов по 120 Ом). Показания ниже 50 Ом указывают на КЗ.

Локализация проблемы требует последовательного отключения модулей. Отсоединяйте по одному электронному блоку (ECU, ABS, панель приборов и т.д.), контролируя сопротивление после каждого отключения. Если сопротивление нормализуется – последний отсоединенный модуль неисправен. Если сопротивление остается низким – КЗ в проводке.

Алгоритм поиска КЗ в проводке

Отсоедините разъемы всех блоков, подключенных к CAN-шине
Измерьте сопротивление между CAN-H и CAN-L на OBD-II:
- Бесконечность – КЗ отсутствует в проводке
- Низкое сопротивление – КЗ в жгуте
Поочередно подключайте блоки, проверяя сопротивление
При падении сопротивления – проверьте разъем и провода подключенного блока

Важные нюансы:

Проверка на массу	Измерьте сопротивление CAN-H и CAN-L относительно кузова. Значение ниже 1 кОм указывает на замыкание на массу
Поиск обрыва	При высоком сопротивлении (>120 Ом) проверьте целостность шин и терминальные резисторы
Осмотр проводки	Осмотрите жгуты у рулевой колонки, под сиденьями, в местах перегибов – частые зоны повреждений

Используйте осциллограф для анализа сигналов CAN при подключенных модулях. Наличие искаженной или отсутствующей синусоиды сигнала помогает выявить проблемный участок. После устранения КЗ очистите ошибку сканером и выполните адаптацию систем.

Диагностика сопротивления на шине CAN мультиметром

Отключите зажигание и подождите 10-15 минут для перехода электронных блоков в спящий режим. Локализуйте диагностический разъем OBD-II (расположен под рулевой колонкой или возле бардачка). Подготовьте мультиметр: установите режим измерения сопротивления (Ω) с диапазоном 0-200 Ом.

Идентифицируйте контакты шины CAN в разъеме OBD-II: контакт 6 (CAN-High, оранжевый провод) и контакт 14 (CAN-Low, оранжево-коричневый провод). Подключите щупы мультиметра к указанным контактам – полярность не имеет значения.

Интерпретация показаний мультиметра

~60 Ом (54-66 Ом): Нормальное сопротивление. Терминальные резисторы в модулях исправны.
~120 Ом: Обрыв цепи одного терминального резистора (обычно в конце шины).
Бесконечность (OL): Полный обрыв CAN-шины или отсутствие обоих резисторов.
~40 Ом и менее: Короткое замыкание или неисправность одного из подключенных модулей.

При отклонениях от нормы проведите дополнительную проверку: последовательно отключайте модули CAN-сети (ECM, ABS, приборная панель), повторяя замеры после каждого отключения. Нормализация сопротивления до 60 Ом при отключении конкретного блока указывает на его неисправность. Проверьте целостность проводки между разъемом OBD-II и проблемным модулем.

Осмотр состояния фишек электронных блоков управления

Тщательно проверьте все разъемы (фишки), подключенные к основным электронным блокам управления (ЭБУ), таким как PCM (модуль управления силовым агрегатом), ABS, BCM (модуль кузова), TCM (модуль коробки передач, если АКПП) и GEM (главный электронный модуль). Ошибка U1900 часто связана с нарушением связи между ними из-за проблем в соединениях.

Внимательно осмотрите каждый разъем на предмет механических повреждений корпуса, следов коррозии на контактах, загрязнений или влаги внутри. Убедитесь, что пластиковые фиксаторы (защелки) целы и обеспечивают плотное, надежное соединение без люфта. Малейшее окисление контакта или неплотная посадка фишки могут вызвать прерывание шины CAN и появление ошибки.

Ключевые точки при осмотре фишек

Основные действия:

Отсоедините аккумулятор перед работой с фишками для безопасности и сброса возможных временных сбоев.
Визуальный осмотр: Ищите явные дефекты: погнутые/сломанные штырьки или гнезда, оплавленный пластик, трещины корпуса, белый или зеленый налет (окислы) на металлических контактах, следы воды или электролита.
Очистка контактов: При обнаружении загрязнений или слабых окислов аккуратно почистите контакты с обеих сторон (фишки и блока) специальным очистителем электроники, спиртом и щеткой с мягкой щетиной. Не используйте абразивы!
Проверка плотности соединения: После очистки и просушки полностью защелкните фишку до характерного щелчка. Убедитесь, что она сидит плотно, без перекосов. Вручную проверьте, нет ли люфта или возможности самопроизвольного отсоединения.
Осмотр проводки: Проследите за жгутом проводов, идущим к фишке, на 15-20 см. Ищите перетертости, порезы изоляции, признаки ремонта (скрутки, изолента), повреждения от нагрева или контакта с подвижными частями.

Дополнительные рекомендации:

Особое внимание уделите фишкам PCM (часто расположен в моторном отсеке) и фишкам на жгуте, проходящем через перегородку моторного щита в салон (зона риска для перетирания и попадания влаги).
Проверьте состояние "массовых" проводов (черных, коричневых) в разъемах и точки их крепления к кузову (чистота, надежность контакта).
После обратной сборки всех фишек подключите АКБ, сотрите ошибку сканером и проведите тестовую поездку для проверки, не возвращается ли U1900.

Проверка целостности предохранителей, отвечающих за CAN-шину

Повреждение предохранителей, обслуживающих CAN-шину, – частая причина U1900. Эти элементы защищают цепи питания модулей и трансиверов шины. Их перегорание разрывает связь между блоками управления, что фиксируется как ошибка коммуникации.

Для диагностики требуется локализовать предохранители в монтажном блоке. На Ford Focus 2 критичны предохранители F67 (10A) в салонном блоке (левая сторона торпедо) и F11 (5A) в подкапотном блоке. Уточните схему для вашего года выпуска и комплектации в руководстве.

Алгоритм проверки

Заглушите двигатель и снимите клемму с аккумулятора
Извлеките целевые предохранители щипцами из блока
Проверьте целостность нити:
- Визуально: отсутствие разрыва металлической перемычки
- Мультиметром: режим прозвонки (0 Ом между контактами)

Важно: Заменяйте перегоревшие предохранители строго на аналоги по номиналу. Установка элемента с большим током может повредить CAN-контроллеры.

Блок	Номер	Ток	Защищаемые модули
Салонный (SJB)	F67	10A	PCM, ABS, панель приборов
Подкапотный (BJB)	F11	5A	CAN-трансиверы, OBD-II разъем

После замены выполните сброс ошибки через диагностический сканер. Если предохранитель снова перегорает – ищите КЗ в CAN-проводке или неисправность одного из подключенных модулей.

Тестирование питания и массы модулей, подключенных к CAN

Проверка цепей питания и заземления критична для диагностики U1900, так как нестабильное напряжение или плохая "масса" нарушают обмен данными между модулями. Начинайте с визуального осмотра разъемов и проводов на предмет окисления, повреждений или ослабления контактов, особенно после ремонтных работ или в условиях повышенной влажности.

Используйте мультиметр для измерения напряжения на клеммах питания каждого CAN-модуля (PCM, ABS, BCM, панель приборов) при включенном зажигании. Сравните показания с нормативами производителя (обычно 11.5-14V). Аналогично проверьте сопротивление "массы" между минусовой клеммой модуля и кузовом авто – допустимое значение не должно превышать 0.5 Ом.

Алгоритм проверки цепей

Отсоедините АКБ перед проверкой цепей "массы" во избежание короткого замыкания
Проверьте предохранители:
- Основные (Fuse Box)
- Дополнительные (центральный электронный модуль)
- Резервные (моторный отсек)
Тестируйте "массу" модуля:
- Черный щуп мультиметра – на минус АКБ
- Красный щуп – к точке заземления модуля
Сравните напряжение на клеммах модуля при нагрузке (включенные фары, обогрев стекла)

Параметр	Нормальное значение	Признак неисправности
Напряжение питания (Ign ON)	≥11.5V	Скачки ниже 10.8V
Сопротивление "массы"	≤0.5 Ом	Превышение 1 Ом
Падение напряжения под нагрузкой	≤0.3V	Колебания >0.5V

Особое внимание уделите точкам заземления G200 (под панелью у педалей) и G102 (возле АКБ) – их коррозия частая причина U1900. Проверьте целостность экранирующей оплетки CAN-проводов возле источников помех (генератор, катушки зажигания). При обнаружении просадок напряжения выполните пошаговую разгрузку цепи, отключая потребителей электроэнергии.

Отключение нештатных устройств для исключения помех

Нештатные электронные устройства (противоугонные системы, неоригинальные магнитолы, камеры заднего вида, парктроники, зарядные адаптеры) часто становятся причиной конфликта шины CAN и ошибки U1900. Они создают паразитные сигналы, искажая обмен данными между блоками управления.

Для диагностики отключите все дополнительные устройства, подключенные к бортовой сети или шине CAN. Особое внимание уделите дешевым китайским гаджетам и некорректно установленным системам. После отключения выполните сброс ошибки через диагностический сканер.

Порядок действий при отключении

Визуальный осмотр салона и приборной панели: выявите все неоригинальные модули, провода и контроллеры.
Отсоединение питания:
- Снимите клеммы с аккумулятора на 10 минут
- Отсоедините разъемы от каждого нештатного устройства
- Уберите провода, подключенные напрямую к CAN-шине
Проверка штатной проводки: восстановите целостность заводской изоляции CAN-проводов (оранжевый/коричневый и оранжевый/синий).

Тип устройства	Риск помех	Действия
Спутниковые сигнализации	Высокий	Полностью удалить с восстановлением штатной проводки
Адаптеры OBD2	Критичный	Извлечь из разъема диагностики
Неоригинальные парктроники	Средний	Отключить блок управления и датчики

Важно: Если после отключения всех дополнений ошибка U1900 исчезает, причина точно в помехах. Подключайте устройства по одному с последующей проверкой сканером, чтобы выявить виновника. Для проблемных гаджетов потребуется замена на совместимые аналоги или профессиональная перепрошивка.

Проверка корректности подключения после ремонта аудиосистемы

После вмешательства в штатную аудиосистему Ford Focus 2 (замена магнитолы, динамиков или проводки) ошибка U1900 часто возникает из-за некорректной коммутации компонентов. Необходимо тщательно проверить все соединения на соответствие электрической схеме автомобиля, уделяя особое внимание целостности разъемов и отсутствию перепутанных проводов.

Контролируйте качество контактов в колодках головного устройства и блока управления аудиосистемой (расположен за центральной консолью). Окисленные или разболтанные клеммы, поврежденная изоляция проводов, а также несоответствие распиновки после установки нештатного оборудования – типичные причины нарушения CAN-шины.

Алгоритм проверки подключений

Выполните следующие действия для диагностики:

Визуальный осмотр проводки
- Проверьте отсутствие пережатых или перетертых проводов
- Убедитесь в целостности экранирующей оплетки
Контроль разъемов
- Защелкните до щелчка все колодки (магнитола, усилитель, блок управления)
- Очистите контакты от окисления контактным очистителем

Проверка распиновки

Цвет провода	Назначение	Проверка
Желтый	+12V (постоянное)	Напряжение при снятом ключе
Красный	+12V (зажигание)	Напряжение при включенном зажигании
Черный	Масса	Прозвонка на кузов
Оранжевый/Белый	CAN-шина	Сопротивление 60 Ом между CAN-H и CAN-L

Важно! При установке сторонней магнитолы используйте только совместимые переходники Ford ISO. "Скрутки" и неподключенные пины в разъемах гарантированно провоцируют ошибку U1900 из-за нарушения обмена данными в CAN-сети.

Диагностика модуля ABS как возможного источника ошибки

При подозрении на связь ошибки U1900 с модулем ABS первоочередной задачей становится проверка корректности работы антиблокировочной системы и её коммуникации с другими узлами. Неисправности в этом модуле часто провоцируют сбои CAN-шины из-за некорректных сигналов или обрыва связи, что регистрируется как U1900 (Communication Bus Fault). Необходимо исключить физические повреждения проводки, идущей к блоку ABS, и убедиться в отсутствии коррозии на разъёмах.

Используйте диагностический сканер для считывания конкретных кодов неисправностей из самого модуля ABS (например, C1145, C1234 и т.д.), которые укажут на внутренние проблемы: датчики колес, проводку к ним, неисправность гидравлического насоса или самого контроллера. Особое внимание уделите параметрам скорости вращения колес в режиме реального времени – расхождение показаний или отсутствие сигнала с одного из датчиков косвенно подтверждает причастность ABS к общей ошибке связи.

Ключевые этапы диагностики модуля ABS

Выполните следующие шаги для точного определения неисправности:

Визуальный осмотр разъёмов и проводки:
- Проверьте целостность фишки подключения к блоку ABS (контакты на предмет окисления, загрязнения, деформации).
- Осмотрите жгут проводов от модуля ABS до колёсных датчиков на предмет перетирания, оплавления или обрыва.
Диагностика напряжения и сопротивления:
- Замерьте напряжение питания модуля ABS (должно быть ~12В при включенном зажигании).
- Прозвоните цепи CAN-High и CAN-Low между блоком ABS и диагностическим разъёмом OBD-II на предмет обрыва/КЗ.
- Проверьте сопротивление колесных датчиков (обычно 800-2000 Ом) и изоляцию проводов.
Анализ данных сканера:
- Считайте live-данные с датчиков скорости вращения колёс при движении – все значения должны изменяться синхронно.
- Проверьте наличие ошибок в других модулях (PCM, IPC), указывающих на потерю связи с ABS.

Важно! Отключите модуль ABS физически (отсоедините разъём) и наблюдайте за поведением ошибки U1900. Если после отключения ABS ошибка исчезает или меняется её характер, это прямо указывает на неисправность данного узла или его цепей.

Тестирование исправности блока управления двигателем (PCM)

Диагностика работоспособности модуля PCM является критическим этапом при устранении ошибки U1900. Неисправность этого блока часто имитирует симптомы других проблем, поэтому требуется комплексная проверка его функций.

Перед тестированием убедитесь в отсутствии коррозии на клеммах АКБ и целостности основных заземляющих контактов кузова. Подключите диагностический сканер для мониторинга параметров в реальном времени и проверки сохранения ошибки после сброса.

Этапы проверки PCM

Анализ питания и заземления:

Замер напряжения на контактах PCM при включенном зажигании (норма: 12±0.5В)
Проверка сопротивления между массовыми выводами блока и минусом АКБ (макс. 0.5 Ом)
Тест целостности силовых проводов от реле главного питания

Диагностика внутренних сбоев:

Считать историю ошибок всех смежных систем (ABS, TCM, BCM)
Проверить реакцию PCM на принудительную активацию исполнительных механизмов через сканер
Проанализировать данные с датчиков в динамике (обороты ДВС, положение дросселя)

Критерии неисправности модуля:

Симптом	Исправный PCM	Неисправный PCM
Связь со сканером	Стабильная	Прерывистая/отсутствует
Напряжение на диагностической линии	2.7-3.5В	0В или 12В
Показания датчиков	Корректные значения	Фиксированные значения

Дополнительные меры: При подозрении на сбой прошивки выполните перепрошивку модуля с использованием оригинального ПО IDS. Если ошибка U1900 рецидивирует после программного сброса и обновления, требуется аппаратная диагностика на специализированном стенде или замена блока.

Проверка работоспособности приборной панели (IC)

Ошибка U1900 часто связана с нарушением связи по CAN-шине между модулями автомобиля. Приборная панель (IC) является ключевым участником этой сети, и ее неисправность может быть причиной сбоя. Начинаем диагностику с визуального контроля и базовых проверок.

Убедитесь, что панель реагирует на включение зажигания: должны активироваться подсветка, индикаторы, стрелки спидометра/тахометра совершают тест-ход. Отсутствие реакции указывает на проблемы с питанием или внутреннюю неисправность. Проверьте предохранители, отвечающие за IC (чаще F67, F82 в салонном блоке).

Диагностика питания, массы и связи

Проверка питания: Снимите разъем с тыльной стороны IC. Включите зажигание. Мультиметром измерьте напряжение между контактами питания (обычно +12V через предохранитель, например, контакт 1 на разъеме C270) и массой. Значение должно быть близко к 12В.
Проверка массы: Измерьте сопротивление между контактом массы IC (например, контакт 2 на C270) и "чистой" массой кузова. Сопротивление должно быть близко к 0 Ом.
Проверка CAN-шины:
- Найдите контакты CAN-High (обычно оранжево-коричневый, например, контакт 6 на C270) и CAN-Low (обычно оранжево-зеленый, например, контакт 14 на C270).
- Измерьте напряжение относительно массы при включенном зажигании: CAN-High ~2.6В, CAN-Low ~2.4В. Разница ~0.2В - норма.
- Измерьте сопротивление между CAN-High и CAN-Low на отключенном разъеме IC. Ожидаемое значение ~60 Ом (параллельное сопротивление двух терминаторов сети).

При выявлении отклонений (отсутствие питания/массы, аномальные напряжения или сопротивление CAN) ищите причину в проводке, разъемах или других модулях сети. Если параметры в норме, но ошибка U1900 сохраняется, высока вероятность внутренней неисправности приборной панели. Требуется углубленная диагностика сканером (проверка связи с IC, параметры CAN) или замена/ремонт блока IC.

Анализ состояния блока управления коробкой передач (TCM)

Ошибка U1900 указывает на нарушение связи TCM с другими модулями по CAN-шине. Первичная диагностика TCM включает проверку его физической целостности: визуальный осмотр на предмет механических повреждений корпуса, следов коррозии, оплавления или попадания технических жидкостей. Особое внимание уделяется контактам разъёма – окислы или деформация выводов критичны для работоспособности.

Обязательно сканируются коды неисправностей именно в памяти TCM, а не только в двигателе (PCM). Наличие дополнительных ошибок, связанных с внутренними сбоями модуля (например, указывающих на неисправность внутренней памяти, процессора или цепей питания/земли), прямо свидетельствует о выходе блока из строя и требует его замены или ремонта.

Ключевые направления диагностики TCM

Проверка питания и массы:

Измерение напряжения на силовых выводах питания TCM при включенном зажигании (должно соответствовать бортовому напряжению).
Проверка целостности и сопротивления цепей "массы" блока управления коробкой.
Анализ стабильности напряжения (просадки или скачки указывают на проблемы в цепи).

Диагностика CAN-интерфейса TCM:

Замер напряжения и формы сигнала на выводах CAN-High и CAN-Low мультиметром или осциллографом.
Проверка сопротивления CAN-шины между TCM и другими модулями (должно быть 60 Ом при выключенном зажигании).
Поиск обрывов, коротких замыканий или повреждения изоляции CAN-проводки, идущей к блоку.

Анализ программного состояния:

Проверка актуальности программного обеспечения TCM (возможны сбои из-за устаревшей прошивки).
Попытка перепрошивки (перепрограммирования) модуля при отсутствии аппаратных неисправностей.
Сброс адаптаций TCM после устранения неполадок для восстановления нормальной работы АКПП.

Признаки неисправности TCM:

Симптом	Возможная причина в TCM
Коробка "зависает" на одной передаче	Сбой управления соленоидами, внутренняя ошибка процессора
Резкие, нехарактерные переключения	Некорректная обработка сигналов датчиков, повреждение памяти
Полное отсутствие реакции на селектор	Потеря питания, обрыв CAN, критический сбой микропрограммы

Важно: После замены или ремонта TCM обязательна процедура инициализации и адаптации модуля к коробке передач с использованием дилерского сканера. Без этого возможны некорректные переключения и повторное возникновение ошибок.

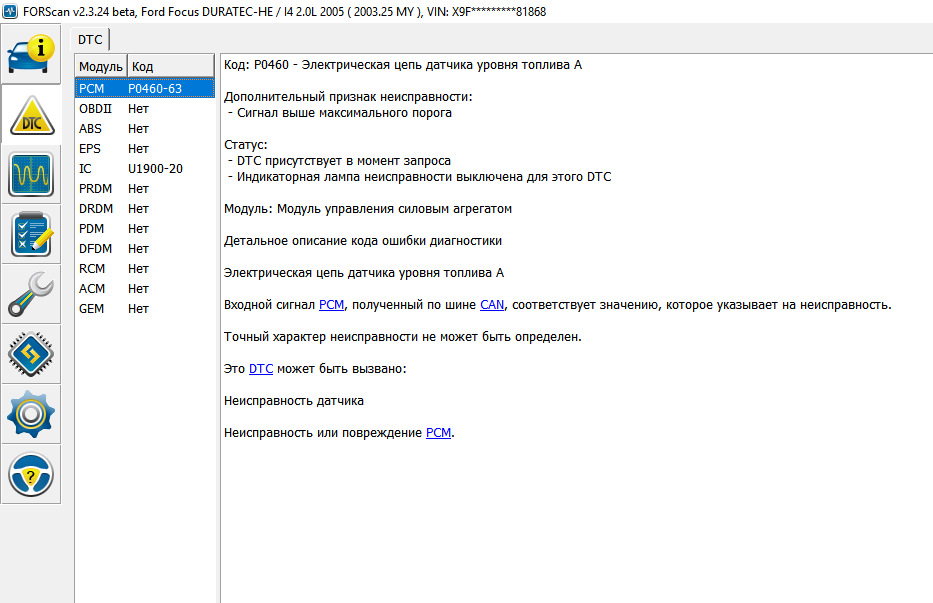

Сканирование всех модулей на наличие дополнительных кодов

Ошибка U1900 указывает на проблемы связи в CAN-шине, но часто сопровождается второстепенными кодами неисправностей в других модулях. Без их выявления диагностика будет неполной, так как они могут указывать на первопричину обрыва связи или помех. Игнорирование сопутствующих ошибок приведет к неэффективному ремонту и повторному появлению U1900.

Для комплексного анализа необходимо провести глубокое сканирование всех электронных блоков управления (ЭБУ) автомобиля, а не только двигателя. Современные Ford Focus 2 содержат до 20+ взаимосвязанных модулей (ABS, SRS, BCM, PCM, IPC и т.д.), и сбой в любом из них способен нарушить работу CAN-сети. Специализированные диагностические сканеры (например, Ford IDS, Forscan с адаптером ELM327) позволяют получить полную картину.

Ключевые этапы сканирования

Правильное сканирование включает следующие шаги:

Использование совместимого оборудования: Подключение диагностического прибора к OBD-II разъему с поддержкой протоколов Ford (MS-CAN, HS-CAN).
Полное сканирование сети: Запуск функции "Network Scan" или "All Modules" для опроса каждого доступного ЭБУ.
Фиксация всех кодов: Запись не только активных (Active), но и пассивных (Pending, Historic) ошибок с указанием их статуса.
Анализ "паутины" ошибок: Выявление закономерностей – например, коды U-серии (проблемы связи) в нескольких модулях одновременно указывают на обрыв шины или неисправность терминаторов.

Интерпретация результатов: Сопутствующие ошибки помогают сузить круг диагностики:

Коды U0100-U0400 (потеря связи с конкретным модулем) – проверка питания/массы этого ЭБУ или целостности его CAN-проводов.
Коды B1000-B2999 (кузовные системы) – возможные проблемы с BCM или проводкой дверей/зажигания.
Ошибки в модуле ABS (например, C1234) – могут указывать на неисправность датчика, влияющую на обмен данными.

Важные нюансы: После устранения найденных неполадок необходимо:

Очистить все коды во всех модулях.
Провести повторное сканирование для подтверждения отсутствия U1900 и сопутствующих ошибок.
Выполнить тест-драйв для проверки возникновения ошибок в динамике.

Сравнение параметров сопротивления CAN-шины с нормативами

Нормативное сопротивление CAN-шины на Ford Focus 2 составляет 60 Ом при измерении между проводами CAN-High (оранжево-коричневый) и CAN-Low (оранжево-желтый) при выключенном зажигании. Это значение формируется параллельным соединением двух терминаторов по 120 Ом, установленных на концах шины (обычно в блоке управления двигателем и комбинации приборов). Любое отклонение от нормы свидетельствует о неисправности сети.

Проверка выполняется мультиметром в режиме измерения сопротивления (Ω) между контактами 6 (CAN-High) и 14 (CAN-Low) диагностического разъема OBD-II. Критично измерять при полностью отключенной АКБ или снятых разъемах ЭБУ, чтобы исключить влияние электроники. Показания ниже 55 Ом или выше 65 Ом требуют детальной диагностики цепи.

Интерпретация результатов измерений

Показания мультиметра	Диагностируемая неисправность	Возможные причины
≈60 Ом	Норма	Шина исправна, терминаторы функционируют
≈120 Ом	Обрыв сети	Отсутствие одного терминатора Обрыв провода CAN-H/Low Неподключенный модуль
≈40 Ом	Короткое замыкание	Повреждение изоляции проводов Короткое замыкание между CAN-H и CAN-L Внутреннее КЗ в электронном модуле
Бесконечность (OL)	Полный обрыв	Обрыв обоих проводов шины Отсутствие обоих терминаторов Физическое повреждение жгута

Порядок локализации неисправности: Поочередно отключайте модули CAN-сети (ЭБУ двигателя, АБС, приборную панель, АКПП) с контролем сопротивления после каждого отключения. Если показания нормализуются при отсоединении конкретного блока – причина в его внутреннем замыкании. При отсутствии изменений проверяйте целостность проводки и состояние терминаторов.

Важно: При замене терминаторов используйте только резисторы 120 Ом ±5% мощностью 0.25 Вт. Установка некорректных компонентов или шунтирование цепи перемычками приведет к повторному возникновению U1900 и повреждению контроллеров.

Зачистка и обработка контактов разъёмов CAN-соединений

Окисление, коррозия или загрязнение контактов в разъёмах CAN-шины – частые причины U1900 на Форд Фокус 2. Нарушение проводимости приводит к искажению или прерыванию цифровых сигналов между модулями, что фиксируется как ошибка коммуникации. Тщательная очистка контактных групп устраняет плохой контакт и восстанавливает обмен данными.

Работу начинают с поиска основных разъёмов CAN-сети: центральный жгут в салоне (обычно под панелью приборов или педалями), соединения у блока управления двигателем (ECU), модуля ABS, панели приборов (IPC) и диагностического разъёма OBD-II. Перед разборкой обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса адаптаций.

Этапы очистки контактов

Аккуратное извлечение разъёма: Нажмите на фиксатор и отсоедините ответные части разъёма. Избегайте резких движений, чтобы не сломать пластиковые защёлки.
Визуальный осмотр: Проверьте контакты на наличие:
- Зелёного или белого налёта окислов
- Потемнения или следов перегрева
- Загрязнений (пыль, влага, остатки смазки)
- Механических повреждений (загибы, вмятины)
Очистка:
1. Аккуратно протрите контакты безворсовой салфеткой, смоченной в очистителе электроники (Contact Cleaner).
2. Для стойких окислов используйте ластик или мягкую стекловолоконную щётку (действуйте осторожно, чтобы не стереть защитное покрытие).
3. Повторно обработайте очистителем для удаления остатков абразива.
Просушка: Дайте контактам полностью высохнуть (1-2 минуты) перед сборкой.
Проверка плотности посадки: Убедитесь, что контакты в разъёме не разболтаны. При необходимости аккуратно подожмите их тонкой отвёрткой.
Обработка защитным составом: Нанесите тонкий слой токопроводящей смазки или спрея для защиты от влаги и окисления (например, Liqui Moly Electronic-Spray).
Аккуратная сборка: Соедините разъёмы до характерного щелчка фиксатора. Убедитесь в надёжном креплении жгута.

Материал/Инструмент	Назначение	Важно!
Очиститель контактов (Contact Cleaner)	Удаление грязи, окислов, остатков смазки	Без агрессивных растворителей
Стекловолоконная щётка/Ластик	Механическое удаление стойких окислов	Использовать минимальное усилие
Токопроводящая смазка/Спрей	Защита от коррозии, улучшение контакта	Наносить ТОЛЬКО после очистки и сушки
Безворсовые салфетки	Вытирание контактов	Не оставляют волокон

После обработки всех подозрительных разъёмов подключите АКБ, выполните сброс ошибок сканером и проведите тестовую поездку. Если U1900 была вызвана плохим контактом, ошибка не должна вернуться сразу. Регулярная профилактическая обработка разъёмов (особенно в условиях влажного климата) предотвращает повторное появление неисправности.

Ремонт поврежденных проводов CAN-шины: пошаговое руководство

Повреждение проводки CAN-шины – распространенная причина ошибки U1900. Обрыв или короткое замыкание нарушает обмен данными между блоками управления. Для ремонта потребуется мультиметр, термоусадка, паяльник, медный провод аналогичного сечения и изоляционные материалы.

Перед началом работ ОБЯЗАТЕЛЬНО отсоедините минусовую клемму аккумулятора. Локализуйте поврежденный участок с помощью диагностического сканера, визуального осмотра или "прозвонки" цепи. Обратите внимание на характерные зоны риска: возле разъемов ЭБУ, под ковриками, в местах перегибов жгута.

Процедура восстановления проводки

Зачистка проводов:
- Обрежьте поврежденный участок с запасом 2-3 см в обе стороны
- Снимите изоляцию с концов на 10-15 мм
Соединение жил:
- Скрутите медные жилы попарно (CAN High с CAN High, CAN Low с CAN Low)
- Пропаяйте соединения для предотвращения окисления
Изоляция:
- Наденьте термоусадку на каждый провод отдельно
- Прогрейте термофеном до полной усадки
- Поместите отремонтированный участок в общую термотрубку
Проверка:
- Прозвоните цепь мультиметром в режиме сопротивления
- Убедитесь в отсутствии КЗ между проводами и на массу
- Замерьте сопротивление CAN-шины (должно быть 60 Ом ±5%)

Параметр	Нормальное значение
Напряжение CAN High (относительно массы)	2.5-3.5V
Напряжение CAN Low (относительно массы)	1.5-2.5V
Сопротивление между CAN High/Low	55-65 Ом

ВАЖНО: При протяжке жгута избегайте натяжения в месте ремонта. Закрепите провод стяжками, исключив контакт с подвижными элементами. После подключения аккумулятора выполните сброс ошибки через диагностическое оборудование и проведите тестовую поездку.

Категорически запрещено использовать изоленту без термоусадки – влага и вибрации быстро нарушат контакт. Если повреждение находится возле разъема ЭБУ, целесообразнее заменить весь жгут целиком.

Замена разъема CAN-шины при обнаружении физических дефектов

При визуальном осмотре проводки CAN-шины особое внимание уделите состоянию разъемов: коррозия контактов, трещины в корпусе, нарушение фиксации или оплавление пластика указывают на необходимость замены. Механические повреждения часто возникают при некорректном вмешательстве в электропроводку или вследствие вибрационных нагрузок.

Перед заменой обязательно зафиксируйте текущую распиновку проводов с помощью фото или схемы, чтобы исключить ошибки при подключении. Полностью обесточьте автомобиль, отсоединив клемму аккумулятора, и подготовьте инструменты: паяльник с термофеном для термоусадки, кримпер для клемм, новый разъем (оригинальный или сертифицированный аналог).

Этапы замены разъема

Демонтируйте поврежденный разъем, аккуратно высвобождая фиксаторы корпуса
Обрежьте провода на 15-20 мм выше дефектной зоны для получения неповрежденных жил
Зачистите изоляцию на 5-6 мм, обработайте оголенные участки бескислотным флюсом
Пропаяйте соединения с новыми контактами, соблюдая исходную распиновку
Наденьте термоусадочные трубки на каждое соединение и прогрейте феном
Соберите корпус разъема, убедившись в надежной фиксации всех элементов

После монтажа выполните тестирование мультиметром: проверьте сопротивление между контактами CAN-High и CAN-Low (должно быть 60 Ом при подключенной шине), отсутствие КЗ на массу и целостность сигнала осциллографом. Обязательно проведите адаптацию модулей через диагностическое ПО после подключения АКБ.

Параметр проверки	Нормальное значение
Сопротивление CAN-H ↔ CAN-L	55-65 Ом
Напряжение CAN-H (относительно массы)	2.5-3.5 В
Напряжение CAN-L (относительно массы)	1.5-2.5 В

Важно: При отсутствии опыта работы с высокочастотными шинами передач доверьте замену специалистам – некорректный монтаж усилит помехи и повредит контроллеры. Используйте только медные экранированные провода сечением 0.35-0.5 мм² при необходимости удлинения трассы.

Локализация и устранение замыкания на массу в CAN-проводах

Замыкание на массу в CAN-шине нарушает передачу данных между электронными модулями Ford Focus 2. Это приводит к невозможности обмена диагностической информацией, блокировке систем управления и формированию ошибки U1900. Требуется немедленная диагностика проводки для восстановления работоспособности автомобиля.

Причинами замыкания чаще становятся повреждение изоляции о острые кромки кузова, перетирание жгута в районе дверей или сидений, коррозия контактов, либо некачественный предыдущий ремонт. Проявляется неисправность отказом приборной панели, блокировкой АКПП, некорректной работой ABS и двигателя.

Алгоритм диагностики и ремонта

Подготовка оборудования: мультиметр в режиме омметра, диагностический сканер, схема подключения CAN-шины Ford Focus 2.
Проверка сопротивления:
- Отсоединить аккумулятор и разъединить все модули CAN-сети (ECU, ABS, BCM)
- Замерить сопротивление между каждым CAN-проводом (High/Low) и кузовом: Норма: >10 кОм
- Показание 0–50 Ом подтверждает замыкание на массу
Локализация участка:
- Поочередно подключать модули к сети, контролируя сопротивление
- Визуально осмотреть трассу проводки (особенно зоны перегибов возле люка топливного насоса, под водительским ковриком)
- Поочередно отключать разъемы CAN-хабов для сужения участка поиска
Ремонтные работы:
- Обнаруженный поврежденный участок заменить экранированным кабелем аналогичного сечения
- Зачистить и защитить контакты от коррозии токопроводящей смазкой
- Проложить проводку через гофру, закрепив вдали от подвижных элементов
Контрольный замер: сопротивление между CAN-линиями и массой должно превышать 10 кОм после восстановления цепи.

Параметр проверки	Нормальное значение	При замыкании
CAN-H на массу	∞ Ом	0–50 Ом
CAN-L на массу	∞ Ом	0–50 Ом
Напряжение CAN-H (при включенном зажигании)	2.5–3.5 В	0 В
Напряжение CAN-L (при включенном зажигании)	1.5–2.5 В	0 В

После ремонта выполните сброс ошибки U1900 сканером, проведите тест-драйв для подтверждения отсутствия сбоев. При сохранении неисправности проверьте целостность терминаторов сопротивления (120 Ом) на концах CAN-шины.

Устранение короткого замыкания между CAN-High и CAN-Low

Короткое замыкание между CAN-High (оранжево-коричневый) и CAN-Low (оранжево-желтый) проводами – критическая неисправность, блокирующая обмен данными в сети. Первым шагом отключите АКБ для предотвращения повреждения электронных модулей.

Для локализации проблемы потребуется мультиметр в режиме прозвонки/измерения сопротивления. Проверьте целостность изоляции проводки на участках с повышенным риском повреждений: возле разъемов ЭБУ двигателя, под водительским ковриком, в зонах перетирания жгута возле педального узла.

Пошаговая диагностика

Отсоедините все модули CAN-шины: ЭБУ двигателя, приборную панель, АБС, блок подушек безопасности.
Замерьте сопротивление между CAN-H и CAN-L на диагностическом разъеме OBD-II:
- Норма: 60-120 Ом (при подключенных модулях)
- При КЗ: 0-5 Ом (или непрерывный звуковой сигнал прозвонки)
Поочередно подключайте модули, контролируя сопротивление. Резкое падение сопротивления укажет на неисправный блок.

Параметр	Нормальное значение	При КЗ
Сопротивление CAN-H – CAN-L	60-120 Ом	~0 Ом
Напряжение CAN-H (относительно массы)	2.5-3.5 В	<1 В
Напряжение CAN-L (относительно массы)	1.5-2.5 В	<1 В

Важно: При обнаружении физического повреждения проводов:

Вырежьте проблемный участок, соедините жилы пайкой с термоусадкой, избегая скруток. Проверьте цепь на обрыв после ремонта.

Если КЗ вызвано неисправным модулем (чаще ЭБУ двигателя или комбинации приборов), требуется замена блока с последующей адаптацией. После устранения замыкания очистите ошибку сканером и выполните тест связи всех систем.

Перепрошивка блоков управления при подозрении на программный сбой

Ошибка U1900 часто возникает из-за повреждения программного обеспечения (ПО) или конфликта версий прошивки между модулями CAN-шины. Перепрошивка ECU, ABS, PCM или других блоков требуется при отсутствии аппаратных неисправностей после комплексной диагностики, а также при обнаружении устаревшего или некорректного ПО в системных логах. Процедура актуальна при сбоях обмена данными, вызванных программными ошибками, которые не устраняются сбросом адаптаций.

Перед перепрошивкой критически важно проверить целостность проводки и напряжение АКБ (не ниже 12.4 В), чтобы исключить прерывание процесса. Любой сбой во время обновления ПО может привести к необратимому повреждению блока управления. Используйте исключительно оригинальные файлы прошивки, соответствующие VIN автомобиля и ревизии железа, так как несовместимая версия спровоцирует дополнительные ошибки.

Этапы перепрошивки

Идентификация проблемного модуля через диагностический сканер (Ford IDS, Forscan с адаптером J2534).
Скачивание актуальной прошивки с официальных порталов Ford (PTS) или проверенных источников.
Подключение оборудования:
- Стабилизатор напряжения к АКБ,
- Диагностический адаптер к OBD-II,
- ПК с ПО для перепрошивки (например, FJDS).
Перезапись ПО в строгом соответствии с инструкцией для конкретного блока. Не допускайте отключения питания!

Риск	Последствия	Меры предосторожности
Обрыв связи	«Обработка» блока	Проверка стабильности сети CAN перед началом
Несовместимость ПО	Блокировка систем автомобиля	Сверка версий ПО по каталогам Ford
Скачки напряжения	Выход из строя ECU	Использование стабилизатора

Важно: После перепрошивки выполните:

Адаптацию параметров (обучение дросселя, регулятора холостого хода),
Тест-драйв с мониторингом ошибок через сканер,
Проверку кодировок смежных блоков.

При отсутствии специализированного оборудования и опыта настоятельно рекомендуется обратиться в сервис Ford или к профильным специалистам. Самостоятельная перепрошивка без технической экспертизы повышает риски критических сбоев и финансовых потерь.

Поэтапное включение модулей для выявления неисправного узла

Перед началом процедуры убедитесь в наличии диагностического сканера, способного считывать параметры CAN-шины и отслеживать состояние сети после перезагрузки модулей. Зафиксируйте исходные показатели скорости передачи данных и уровни напряжения на шине CAN-High и CAN-Low в состоянии покоя и при включенном зажигании.

Подготовьте автомобиль к тестированию: отключите все дополнительные потребители энергии (аудиосистему, зарядные устройства), проверьте целостность предохранителей, связанных с диагностическим разъемом OBD-II и основными контрольными модулями. Заведите двигатель для стабилизации напряжения в бортовой сети.

Алгоритм пошаговой активации блоков

Отсоедините аккумулятор на 15 минут для сброса всех ошибок. Подключите сканер, запустите двигатель и дождитесь повторного появления U1900.
Деактивируйте необязательные системы через сканер:
- Модуль управления климатом (HVAC)
- Аудиосистему (радиомодуль)
- Блок управления люком (если установлен)

Перезагрузите критичные модули в последовательности:

Порядок	Модуль	Метод проверки
1	ABS/ESP	Контроль индикатора на приборной панели
2	Электроусилитель руля (EPS)	Проверка усиления при повороте
3	Блок управления двигателем (PCM)	Анализ параметров холостого хода
4	Инструментальный кластер (IPC)	Диагностика показаний спидометра

Фиксируйте реакцию CAN-шины после каждого включения:
- Проверяйте статус "Module Alive" в сканере
- Замеряйте напряжение: CAN-H (2.5-3.5V), CAN-L (1.5-2.5V)
- Отслеживайте возобновление ошибки U1900
Изолируйте проблемный модуль при рецидиве ошибки:
- Физически отключите разъем подозрительного блока
- Проверьте сопротивление шины (должно быть 60 Ом)
- Замените модуль при исчезновении ошибки

Важно: При отсутствии результата после проверки всех узлов выполните тест целостности CAN-проводки между разъемами модулей. Особое внимание уделите участкам возле гофр рулевой колонки и под водительским ковриком, где часто возникают заломы проводов.

Замена блока ABS при его неисправности и ошибке U1900

Замена блока ABS рассматривается только после исключения всех других возможных причин ошибки U1900: проверки целостности проводки, диагностики датчиков скорости колес, модуля PCM и состояния шин. Необходимо убедиться, что неисправность кроется именно в физической или программной неработоспособности модуля гидравлики ABS через углубленную компьютерную диагностику и тестирование каналов связи.

Процедура требует специализированного оборудования и строгого соблюдения техники безопасности из-за работы с тормозной системой. Неправильная установка или прокачка могут привести к полному отказу тормозов. Рекомендуется выполнять замену в сервисных условиях либо при наличии профессиональных навыков авторемонта.

Этапы замены блока ABS

Подготовка: Сброс давления в тормозной системе, отключение АКБ, демонтаж защитных кожухов в моторном отсеке для доступа к модулю.
Отсоединение коммуникаций: Аккуратное отключение электрического разъема и тормозных трубок (предварительно промаркируйте их для корректной обратной сборки).
Демонтаж старого модуля: Откручивание крепежных болтов (обычно 3-4 шт.), извлечение блока вместе с гидравлической частью.
Установка нового блока: Монтаж идентичного совместимого модуля, подключение трубок в соответствии с маркировкой, фиксация крепежом с рекомендуемым моментом затяжки (12-15 Нм).
Подключение и прокачка: Подсоединение электрического коннектора, обязательная прокачка тормозной системы в последовательности: правое заднее колесо → левое переднее → левое заднее → правое переднее.

Инструмент/Материал	Назначение
Набор торцевых ключей (8-17 мм)	Демонтаж крепежа модуля и трубок
Специальный ключ для тормозных трубок	Предотвращение деформации трубок при откручивании
Прокачный аппарат или вакуумный насос	Удаление воздуха из тормозной системы
Свежая тормозная жидкость (DOT 4)	Заполнение контура после замены

Критические моменты: После установки обязательна калибровка блока ABS через диагностический сканер (например, Ford IDS или ELM327 с Forscan). Пренебрежение этим этапом вызовет сохранение ошибки U1900 и неработоспособность системы. Также требуется адаптация датчиков скорости вращения колес и проверка кодов неисправностей в смежных модулях (PCM, IPC).

Важно: Используйте только оригинальные (Ford) или сертифицированные аналоги модулей ABS. Несовместимые блоки могут не поддерживать протоколы CAN-шины автомобиля, что усугубит проблему с коммуникацией.

Установка исправного блока управления двигателем (PCM)

Замена PCM является крайней мерой при диагностике ошибки U1900 на Ford Focus 2, когда другие методы (проверка проводки, перепрошивка) не дали результата. Процедура требует точного соответствия нового модуля модели автомобиля и корректной адаптации.

Установка включает демонтаж старого блока, физический монтаж нового PCM, обязательное программирование (сопряжение с иммобилайзером и другими системами) и последующую проверку работоспособности всех функций. Используйте только проверенные оригинальные или качественно восстановленные блоки, иначе ошибка U1900 может сохраниться или возникнуть новые неисправности.

Ключевые этапы установки

Подбор совместимого PCM: VIN-код автомобиля обязателен для точного соответствия (двигатель, трансмиссия, комплектация).
Подготовка: Отсоединение клеммы минус аккумулятора. Снятие защиты ветрового стекла (пластикового кожуха) под капотом.
Демонтаж старого блока: Отключение всех электрических разъемов (фиксаторы аккуратно отжимаются). Выкручивание крепежных болтов. Извлечение модуля.
Монтаж нового PCM: Установка блока на штатное место. Затяжка болтов крепления с рекомендованным моментом. Подключение разъемов до характерного щелчка фиксаторов.

Обязательные действия после установки

Программирование (Форсирование): Использование диагностического сканера (Ford IDS, Forscan с адаптером J2534) для:
- Сопряжения PCM с иммобилайзером (ключи зажигания).
- Внесения данных VIN и параметров автомобиля.
- Активации и калибровки систем (дроссель, фазы ГРМ и пр.).
Адаптация: Выполнение процедур самообучения блока (прогрев двигателя до рабочей температуры, тестовая поездка с циклами разгона/торможения).
Проверка:
- Сканирование на наличие ошибок (включая U1900).
- Контроль работы двигателя, АКПП, приборной панели.
- Проверка всех электронных функций (стеклоподъемники, замки, свет).

Критический аспект	Последствия несоблюдения
Неверное программирование иммобилайзера	Запуск двигателя невозможен (система защиты)
Некорректные данные VIN/параметров	Ошибки U1900, U0101, сбои в работе систем
Невыполнение процедур адаптации	Плавающие обороты, повышенный расход топлива

Меры предосторожности при работе с CAN-шиной автомобиля

Перед началом любых манипуляций с CAN-шиной или электронными блоками управления (ЭБУ) Ford Focus 2 обязательно снимите отрицательную клемму с аккумуляторной батареи. Это исключит риск короткого замыкания и повреждения компонентов сети высоким напряжением при случайном контакте инструментов с проводкой. Дождитесь не менее 5 минут после отключения питания – это позволяет конденсаторам в ЭБУ полностью разрядиться.

Используйте только исправный диагностический инструмент с корректным программным обеспечением, предназначенный для работы с протоколами CAN. Неподдерживаемые адаптеры или самодельные устройства могут передавать неверные сигналы, вызывая сбои в работе ЭБУ. Избегайте физического воздействия на разъемы и проводку – перегибы, сдавливание или нарушение изоляции проводов приводят к искажению цифровых сигналов и межмодульным конфликтам.

Ключевые правила безопасности

Защита от статического электричества: Прикасайтесь к металлическим частям кузова перед работой с ЭБУ. Используйте антистатический браслет при извлечении модулей.
Целостность проводки: Не соединяйте провода CAN-шины напрямую с массой или источником питания. При ремонте обрывов применяйте пайку с термоусадкой, а не "скрутки".
Диагностические подключения: Подсоединяйте сканер только к штатному разъему OBD-II при выключенном зажигании. Избегайте самодельных "переходников" для обхода ошибок.
Чистота контактов: Очищайте разъемы ЭБУ и CAN-шины от окислов контактным очистителем без смазки. Не используйте металлические щетки.

Важно: При замене ЭБУ или датчиков убедитесь в совместимости компонентов по версии ПО и аппаратной ревизии. Установка несоответствующих модулей – частая причина необратимых повреждений CAN-сети. После подключения нового оборудования выполните процедуру инициализации через официальное ПО Ford (IDS/VCM).

Действие	Риск при нарушении	Способ предотвращения
Измерение сопротивления CAN-линий	Повреждение драйверов передачи в ЭБУ	Используйте только мультиметр в режиме измерения сопротивления (Ω), отключив питание сети
Подача напряжения на шину	Выход из строя всех модулей сети	Исключите контакт диагностических проводов с клеммами АКБ или цепями 12В
Неаккуратное снятие разъемов	Деформация контактов, замыкание	Фиксируйте пластиковые фиксаторы перед отсоединением, тяните строго вдоль оси разъема

Использование осциллографа для анализа сигналов CAN-шины

Когда диагностика сканером указывает на проблемы связи (U1900) между модулями, подключенными к CAN-шине, осциллограф становится ключевым инструментом для визуальной оценки качества сигналов и поиска физических неисправностей. В отличие от сканера, который интерпретирует цифровые данные, осциллограф показывает реальную аналоговую форму сигналов CAN-High (CAN-H) и CAN-Low (CAN-L) в динамике, позволяя увидеть искажения, обрывы, короткие замыкания или помехи, которые нарушают обмен данными.

Анализ сигналов CAN-шины требует понимания её дифференциальной природы. Информация передается не абсолютным уровнем напряжения на каждом проводе, а разностью напряжений между CAN-H и CAN-L. Исправная шина демонстрирует зеркально противоположные сигналы на этих двух линиях, а их разность должна соответствовать строгим стандартам для логических состояний.

Порядок проведения измерений и анализ осциллограмм

Для эффективной диагностики выполните следующие шаги:

Подготовка осциллографа:
- Используйте 2 канала осциллографа.
- Подключите щуп канала 1 к линии CAN-High (обычно оранжево-коричневый).
- Подключите щуп канала 2 к линии CAN-Low (обычно оранжево-желтый).
- Установите заземляющие крокодилы обоих щупов на надежную "массу" автомобиля (кузов, минус АКБ).
- Настройте масштаб по напряжению: 1 В/деление или 2 В/деление.
- Настройте масштаб по времени: 0.02 мс/деление (20 µs/дел) или 0.05 мс/деление (50 µs/дел) для просмотра отдельных битов.
Наблюдение сигналов:
- Включите зажигание (или запустите двигатель, если требуется активность шины).
- Запустите захват сигнала осциллографом.
- Оцените стабильность сигналов, наличие явных искажений, шумов или отсутствие сигнала на одной из линий.
Анализ дифференциального сигнала (рекомендуется):
- Активируйте математическую функцию осциллографа: Канал 1 - Канал 2 (Ch1 - Ch2).
- Этот результирующий сигнал (разностное напряжение) является ключевым для интерпретации данных CAN-шиной.

Интерпретация результатов:

Параметр / Состояние	CAN-High	CAN-Low	Разностный сигнал (CAN-H - CAN-L)	Значение
Рецессивное состояние (Логическая "1")	~2.5 В	~2.5 В	~0 В	Шина свободна, нет доминирующего сигнала.
Доминирующее состояние (Логический "0")	~3.5 В	~1.5 В	~2.0 В	Активная передача данных.
Исправная шина	Сигналы CAN-H и CAN-L зеркальны, гладкие, без выбросов или затуханий. Разностный сигнал четко переключается между ~0В (Рецессив) и ~2В (Доминирующее). Амплитуда разностного сигнала стабильна.
Обрыв линии (напр., CAN-H)	Отсутствует сигнал или ~0В	Нормальный сигнал	Отсутствует или искажен, не достигает 2В	Передача невозможна или с ошибками.
Короткое замыкание на массу (напр., CAN-H)	Постоянно ~0В	Нормальный сигнал (или также прижат)	Искажен, постоянно низкий	Шина "зажата" в Доминирующем состоянии, передача невозможна.
Короткое замыкание на +12В/Бортсеть (напр., CAN-H)	Постоянно высокий (~12В или +)	Нормальный сигнал (или также высокий)	Искажен, постоянно высокий	Риск повреждения модулей, передача невозможна.
Короткое замыкание CAN-H на CAN-L	Сигналы идентичны (или почти)		Постоянно ~0В или очень малая амплитуда	Разностный сигнал отсутствует, передача невозможна.
Помехи (шум)	На сигналах CAN-H, CAN-L или разностном видны высокочастотные колебания, "иголки", искажения фронтов импульсов. Часто вызваны плохим контактом массы, поврежденной экранировкой, близостью к источникам помех (катушки зажигания, генератор).
Снижение амплитуды	Разностный сигнал не достигает ~2В в Доминирующем состоянии (например, только 1.2В). Причина: высокое сопротивление в линии (плохие контакты, окислы, поврежденные терминаторы (120 Ом), подгоревшие дорожки в модулях.

Важные замечания:

Соблюдайте осторожность! Случайное короткое замыкание щупами CAN-линий на массу или +12В может вывести из строя дорогостоящие модули. Подключайтесь аккуратно, используя специальные переходники или игольчатые щупы без риска соскальзывания.
Проверьте терминаторы (сопротивления 120 Ом на концах шины). Общее сопротивление между CAN-H и CAN-L при отключенном АКБ должно быть около 60 Ом (два параллельных терминатора). Значительное отклонение указывает на проблему.
Анализируйте сигналы в разных точках шины (возле подозрительных модулей, в разъемах) для локализации участка с неисправностью.
Осциллограмма не покажет *содержание* сообщений (это задача сканера или логического анализатора), но четко выявит *физические* проблемы линии, мешающие их корректной передаче.

Адаптация новых модулей после замены через диагностическое ПО

После замены неисправного модуля, связанного с ошибкой U1900, критически необходима процедура адаптации через специализированное диагностическое оборудование (например, Ford IDS, Forscan с ELM327, или аналоги). Без этого новый компонент не сможет корректно интегрироваться в сеть CAN-Bus автомобиля, что приведет к сохранению или повторному возникновению ошибки U1900.

Процесс адаптации включает привязку модуля к конкретному автомобилю путем записи в его память актуальных параметров конфигурации (VIN, коды ключей, настройки систем). Диагностический сканер выступает посредником между ЭБУ и замененным блоком (например, PCM, ABS, IPC, BCM), синхронизируя их программное обеспечение и согласовывая обмен данными.

Порядок выполнения адаптации

Подключение оборудования: Установите стабильное соединение диагностического сканера с OBD-II портом при включенном зажигании.
Идентификация модуля: В меню ПО выберите раздел "Программирование модулей" или "Configuration/Programming" и укажите замененный компонент.
Ввод параметров: Следуя подсказкам ПО, введите данные из старого модуля (если доступны) или загрузите актуальную конфигурацию с сервера производителя.
Адаптация CAN-Bus: Выполните процедуру "Сопряжение модулей" или "Network configuration" для регистрации нового блока в сетевой архитектуре.
Калибровка: Для датчиков или исполнительных механизмов проведите обучение нулевых положений (например, дроссельной заслонки, педали акселератора).

Ключевые требования для успешной адаптации:

Стабильное напряжение в бортовой сети (используйте зарядное устройство).
Правильная версия ПО модуля, совместимая с моделью и годом выпуска авто.
Отсутствие ошибок в смежных системах (проверьте перед началом).

Тип модуля	Обязательные процедуры	Риски при пропуске
PCM (ЭБУ двигателя)	Обучение дросселя, иммобилайзера, параметров топливоподачи	Отказ запуска, плавающие обороты
ABS/ESP	Калибровка датчиков, прокачка системы	Активация ESP в движении, ложные срабатывания
BCM (кузовной контроллер)	Привязка ключей, настройка стеклоподъемников	Блокировка дверей, сбои освещения

Важно! После адаптации выполните тест-драйв для проверки работы систем и повторно считайте ошибки. Если U1900 сохраняется, проведите диагностику целостности CAN-шины (обрыв, КЗ, коррозия разъемов) или проверьте совместимость установленного модуля.

Последовательность сброса ошибки U1900 после ремонта

После устранения первоначальной причины ошибки U1900 (обрыв CAN-шины, неисправность модулей, коррозия разъемов) выполните аппаратный сброс для очистки памяти контроллеров. Подключите диагностический сканер, поддерживающий протоколы Ford (например, Forscan, Launch или Autocom), к OBD-II разъему автомобиля. В главном меню выберите раздел "Диагностика модулей" или аналогичный.

Инициируйте процедуру сброса через подменю "Очистка кодов неисправностей" либо "Стереть DTC". Убедитесь, что сканер подключен ко всем модулям сети CAN (PCM, ABS, IPC, BCM). Подтвердите операцию для каждого контроллера, где была зафиксирована U1900. Дождитесь полного завершения процесса – сканер отобразит статус "Успешно" или "Коды удалены".

Действия после сброса

Проверка соединений: физически осмотрите разъемы ремонтированных участков проводки, убедитесь в надежности фиксации и отсутствии влаги.
Адаптация модулей: выполните калибровку датчиков (если затронуты ABS или рулевое управление) через сканер.
Цикл перезапуска:
- Заглушите двигатель, извлеките ключ из замка зажигания на 5 минут
- Запустите мотор, дайте поработать на холостом ходу 10-15 минут

Контрольная проверка: совершите тестовую поездку (15-20 км) с вариацией скоростей. Повторно просканируйте систему – отсутствие U1900 и сопутствующих ошибок (U0100, U0121) подтвердит успешность ремонта. При рецидиве ошибки проверьте целостность экранирования CAN-проводов и параметры сопротивления шины (должно быть 60 Ом между CAN-High и CAN-Low).

Проверка работоспособности систем после устранения неисправности

После устранения причины ошибки U1900 выполните сброс кодов неисправностей через диагностический сканер. Убедитесь, что ошибка не возвращается при повторном сканировании через 10-15 минут работы двигателя на холостом ходу. Проверьте показания датчиков в режиме реального времени на отсутствие аномальных значений.

Протестируйте взаимодействие всех модулей CAN-шины. Подтвердите стабильность связи между ЭБУ двигателя, ABS, коробкой передач и другими блоками через сканер. Обратите внимание на параметры скорости обмена данными и отсутствие конфликтов адресов.

Порядок комплексной проверки

Тест-драйв в различных режимах:
- Движение с плавным ускорением до 60 км/ч
- Резкие торможения (проверка ABS/ESP)
- Переключения АКПП/MCP в ручном/автоматическом режиме
Контроль электросистем:
- Работа фар, стоп-сигналов и указателей поворота
- Корректность показаний приборной панели
- Функционирование центрального замка и стеклоподъемников

Система	Метод проверки	Критерий успеха
CAN-шина	Мониторинг напряжения (2.5-3.5V)	Отсутствие скачков сигнала
ЭБУ двигателя	Холостые обороты (650-800 об/мин)	Стабильность ±20 об/мин
Топливная система	Давление в рампе (3.8-4.2 бар)	Отсутствие падений при нагрузке

Проведите финальную диагностику через 2-3 цикла запуска двигателя. Убедитесь в отсутствии скрытых ошибок (pending codes) и стабильности параметров OBD-II: напряжение бортовой сети (13.5-14.8V), краткосрочная топливная коррекция (±5%).

Контроль отсутствия повторного возникновения U1900 при тест-драйве

После устранения первоначальных причин ошибки U1900 (обрыв CAN-шины, неисправность модулей, коррозия разъёмов) выполняется обязательный тест-драйв для верификации ремонта. Цель – подтвердить стабильность работы сети при различных нагрузках и режимах движения, исключая кратковременные "самоисчезающие" сбои.

Тест-драйв должен имитировать реальные условия эксплуатации: включать старт двигателя "на холодную", движение на низких и высоких оборотах, резкие разгоны/торможения, активацию энергоёмких систем (кондиционер, обогрев стекол, фары). Минимальная продолжительность – 20-30 минут с использованием диагностического сканера в режиме реального времени.

Ключевые этапы мониторинга во время проверки

Непрерывный просмотр данных сканером:
- Отсутствие повторного появления U1900 в текущих и сохранённых кодах неисправностей (DTC)
- Контроль статуса "Тест завершен" (Test Complete) для всех модулей в сканере
Анализ параметров CAN-шины:
- Напряжение на шинах CAN-High (2.5–3.5V) и CAN-Low (1.5–2.5V)
- Отсутствие резких провалов или скачков напряжения при переключении передач/оборотов

Параметр	Нормальное значение	Признак проблемы
Сопротивление CAN-шины	≈60 Ом (между CAN-H и CAN-L)	Обрыв (>120 Ом) или КЗ (<50 Ом)
Активность модулей	Все узлы онлайн в сканере	Периодическое пропадание ЭБУ из сети

Фиксация результатов: При успешном тест-драйве ошибка U1900 должна отсутствовать в истории, а данные шины – оставаться в допустимом диапазоне. Если код возвращается, требуется углублённая проверка цепей питания "зависших" модулей и целостности экранировки CAN-проводки.

Тип оборудования	Рекомендуемые модели	Преимущества для U1900
Официальные дилерские сканеры	Ford IDS/VCM, FDRS	Полный доступ к параметрам шин, перепрошивка модулей
Профессиональные мультимарочные	Launch X-431, Autel MaxiCOM	Расшифровка сетевых ошибок, адаптации
Специализированные ПО + адаптер	FORScan с адаптером ELM327 (модифицированным)	Бюджетное решение с доступом к CAN-логам

Тип сканера	Плюсы	Минусы
ELM327 + FORScan Lite	Низкая стоимость, мобильность	Риск потери связи, ограниченный функционал
Vgate vLinker FS + FORScan (PC)	Полная диагностика CAN, стабильность	Требует ноутбук
Автономные сканеры (Autel/Launch)	Профессиональный анализ, автоматические тесты	Высокая цена

Практические меры профилактики

Механическая очистка:
- Раз в 12 месяцев демонтируйте критичные разъемы
- Удаляйте окислы ластиком или стекловолоконной щеткой
- Обезжиривайте контакты изопропиловым спиртом
Нанесение защитных составов:
- Используйте токопроводящие смазки (например, Molykote Electra)
- Обрабатывайте штекеры силиконовыми спреями с диэлектрическими свойствами
- Обновляйте покрытие после каждой очистки контактов

Элемент	Периодичность контроля	Ключевые точки
CAN-шина	Каждое ТО (15 тыс. км)	Разъемы у ЭБУ, спидометра, диагностического порта
ABS модуль	Сезонно (перед зимой)	Колодки проводки возле колес, главный блок
Аккумуляторный отсек	Ежеквартально	Клеммы, массовые провода, датчики корпуса

Дополнительные меры: Установка дополнительных гофр на жгуты проводов в колесных арках, контроль целостности резиновых уплотнителей разъемов. При частой езде по влажной местности применяйте ингибиторы коррозии в виде аэрозолей для скрытых полостей кузова.

Защита проводки CAN-шины от механических повреждений

Проводка CAN-шины в Ford Focus 2 часто подвергается механическим повреждениям из-за неудачного расположения трасс. Критичные участки проходят под днищем, вблизи рычагов подвески, педального узла и элементов кузова. Вибрации, контакт с подвижными деталями, трение о острые кромки или воздействие дорожного мусора приводят к перетиранию изоляции и обрыву проводов.

Регулярная диагностика состояния проводки обязательна, особенно после езды по бездорожью или в регионах с агрессивной зимней обработкой дорог. Профилактические меры существенно снижают риск возникновения ошибки U1900, вызванной нарушением целостности CAN-сети.

Эффективные методы защиты

Метод	Технология применения	Ключевые зоны защиты
Защитная гофра	Использование термостойкой гофрированной трубки (Ø 8-10 мм) с продольным разрезом. Фиксация стяжками через каждые 15 см	Участки под днищем, возле колесных арок, в подкапотном пространстве
Демпферные материалы	Наклейка вспененного полиуретана или резиновых прокладок толщиной 3-5 мм на точки контакта с кузовом	Зоны крепления к кузовным панелям, скобы возле блока управления двигателем
Повторная укладка жгута	Перенос трассы CAN-шины от опасных узлов с фиксацией пластиковыми хомутами. Минимальный зазор от подвижных элементов - 3 см	Около педального узла, рулевой колонки, топливных магистралей
Термоусадка + армирование	Двухслойная защита: термоусадочная трубка (с клеевым слоем) + поверхностное обматывание стеклотканью	Места перегибов возле разъемов, зоны риска перетирания

При модернизации проводки обязательно:

Обесточить бортовую сеть (снять клемму АКБ)
Проверить целостность изоляции на всем протяжении жгута
Исключить натяжение проводов при перекладке
Использовать только термостойкие материалы (от -40°C до +120°C)

После выполнения работ провести тестирование CAN-шины через диагностический сканер и выполнить пробную поездку с проверкой отсутствия ошибок.

Почему важно оперативно реагировать на появление U1900

Оперативное реагирование на ошибку U1900 критически важно, так как она сигнализирует о нарушении связи между блоками управления автомобиля. Бездействие приводит к накоплению дополнительных ошибок в системе, что усложняет диагностику и маскирует первоначальную причину сбоя. Это может спровоцировать цепную реакцию, когда неисправность одного модуля нарушает работу других систем.

Игнорирование U1900 способствует переходу автомобиля в аварийный режим, при котором блокируются ключевые функции: отключается круиз-контроль, антиблокировочная система (ABS), усилитель руля работает с перебоями, а двигатель теряет мощность. Длительная эксплуатация в таком состоянии вызывает перегрузку электронных компонентов, что ведет к их преждевременному выходу из строя и дорогостоящему ремонту.

Ключевые риски промедления

Безопасность: Потеря стабильности работы ESP и ABS увеличивает риск заноса на скользкой дороге. Сбои в работе подушек безопасности (SRS) из-за нарушения обмена данными ставят под угрозу защиту пассажиров при ДТП.
Повреждение компонентов: Короткие замыкания в CAN-шине (причина U1900) могут повредить контроллеры двигателя (PCM), АКПП или панель приборов. Замена одного модуля обходится в 15-40 тыс. рублей.
Нарастание неисправностей: Одна неисправная контактная группа в дверном жгуте проводов (частый виновник U1900 на Focus 2) со временем корродирует, вызывая обрыв цепи и окисление соседних контактов.

Сценарий	Последствия без ремонта
Короткое замыкание в CAN-шине	Выход из строя ЭБУ двигателя, коробки передач или иммобилайзера
Обрыв проводов в жгутах дверей	Полный отказ стеклоподъемников, центрального замка, подсветки приборов
Проблемы с питанием модулей	Самопроизвольная активация дворников или фар, разряд АКБ за 1-2 дня простоя

Важно: Даже временное исчезновение ошибки после перезапуска двигателя не означает её устранение. Диагностика с помощью сканера (например, ELM327 с Forscan) требуется незамедлительно для выявления участка обрыва/замыкания в сети CAN. Задержка увеличивает риск повреждения дорогостоящих электронных компонентов, чья замена многократно превысит стоимость своевременного ремонта проводки.

Список источников

При подготовке материалов по диагностике и устранению ошибки U1900 на Ford Focus 2 использовались специализированные технические ресурсы. Источники включают документацию производителя, практический опыт автомехаников и данные диагностического оборудования.

Ниже приведен перечень ключевых материалов для углубленного изучения проблемы. Рекомендуется перепроверять информацию в нескольких источниках для точной идентификации неисправности.

Официальное руководство по ремонту Ford Focus 2 (разделы CAN-шины и электронных модулей)
Технические бюллетени Ford (TSB) по кодам неисправностей серии Uxxx
Протоколы диагностики CAN-сети от производителей сканеров (Autocom, Delphi, Ford IDS)
Экспертные обсуждения на профильных форумах: FordClub.ru, Drive2.ru, Focus2.ru (архивные темы с реальными кейсами)
Видеоинструкции по диагностике CAN-шины от сертифицированных СТО Ford
Мануалы по электрическим схемам (Haynes/Chilton для Focus MK2)
Аналитические отчеты Bosch по диагностике коммуникационных ошибок
Базы данных кодов неисправностей OBD2Lib и AutoData
