Основные причины поломки цоколей автомобильных ламп

Статья обновлена: 04.08.2025

Светотехника современного автомобиля представляет собой сложную систему, где цоколь лампы играет критически важную роль. Этот скромный элемент обеспечивает не только физическую фиксацию источника света в патроне, но и надежный электрический контакт, а также эффективный отвод тепла. Неисправности цоколя часто приводят к полному отказу лампы, внезапному затемнению фар или стоп-сигналов, создавая риски на дороге. Понимание типичных причин повреждений – первый шаг к предупреждению проблем и поддержанию безопасности.

Эксплуатация в условиях высоких температур и вибраций, окисление контактов, использование некачественных ламп, коррозия от влаги и агрессивных сред, электрические перегрузки и механика износа – основные враги долговечности цоколя. Каждая из этих причин провоцирует нарушения контакта или разрушение самого цоколя. Разберем эти факторы подробнее для эффективной диагностики и профилактики.

Термические деформации: влияние перегрева на металл

Перегрев цоколя лампы вызывает неравномерное тепловое расширение металлических компонентов. Разные части конструкции (контактная группа, корпус, припой) из-за неодинаковых коэффициентов теплового расширения деформируются с разной скоростью. Это создаёт механические напряжения в местах соединений, особенно критичных для тонкостенных элементов и паянных швов.

Постоянные циклы нагрева-остывания во время работы лампы приводят к усталости металла. Микротрещины формируются в зонах наибольшей нагрузки – возле посадочных лепестков, на сварных соединениях, в точках контакта с патроном. Сопутствующая термоокислительная коррозия металла снижает его пластичность, ускоряя излом при вибрации.

Основные последствия перегрева:

Коробление посадочных лепестков: Деформированные контакты теряют плотное прилегание к патрону.
Нарушение герметичности: Растрескивание сварных швов приводит к попаданию влаги и окислению.
Отслоение контактных площадок: Разрыв соединений из-за термической усталости припоя.
Снижение упругости фиксаторов: Потеря пружинящих свойств металла в зажимных элементах.

Коррозия контактов от воздействия влаги и реагентов

Образование окислов и солей на металлических поверхностях цоколя возникает при проникновении воды через микротрещины в колбе лампы или уплотнителях фары, а также при контакте с дорожными реагентами (противогололёдными составами). Электролитическая среда ускоряет электрохимические реакции между разнородными металлами (например, медными контактами и стальной пружиной патрона), что приводит к нарушению проводимости.

Коррозийный слой увеличивает переходное сопротивление, вызывая локальный перегрев области контакта и оплавление пластика. Особенно опасны циклические процессы намокания/высыхания, которые формируют рыхлые окисные плёнки, а хлориды в реагентах катализируют разрушение даже нержавеющих сплавов за счёт образования хлорсодержащих соединений.

Факторы риска

Механические повреждения фар: сколы и трещины создают прямой путь для влаги
Некорректная мойка двигателя: проникновение щелочных растворов в электрические разъёмы
Хранение ламп в сырых помещениях: начальная коррозия контактов до установки

Вид повреждения	Воздействующий фактор
Зелёный окисный налёт	Окисление меди во влажной среде
Белые кристаллические отложения	Кристаллизация солей после испарения воды
Чёрные сульфидные пятна	Реакция с серосодержащими реагентами

Профилактика включает герметизацию групп контактов токопроводящей смазкой, регулярную диагностику уплотнителей фар и оперативную замену ламп при первых признаках "мерцания" света, указывающего на нарушение соединения.

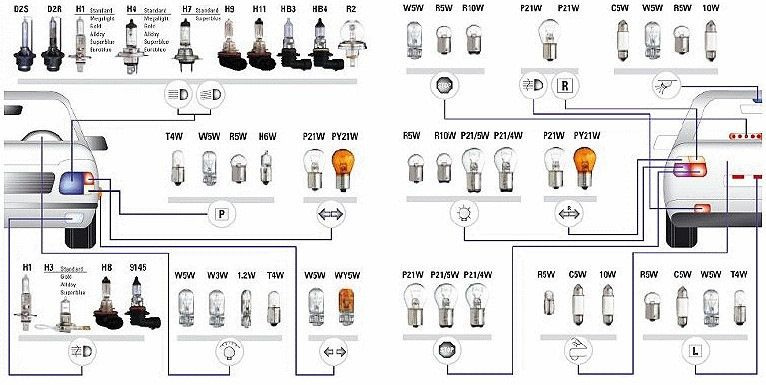

Механические повреждения при неаккуратной замене

Прижимные усилия ухудшают целостность контактов: чрезмерное нажатие на цоколь при установке вызывает деформацию латунных лепестков, загиб токопроводящих элементов или появление микротрещин в корпусе лампы. Такие дефекты нарушают стабильное соединение с патроном светотехники, формируют очаги электроэрозии и локального перегрева, что в перспективе гарантирует обрыв цепи или короткое замыкание.

Неверный угол подключения провоцирует критическое напряжение в детали: смещение лампы относительно посадочного гнезда заставляет водителя прикладывать избыточные боковые усилия, что неизбежно ведёт к сколам керамического основания, перекосу металлических штырей или отрыву контактных площадок. Особенно уязвимы цоколи типов T20 и P21W с пластиковыми направляющими – их ломкость увеличивает риск разрушения ответных разъёмов блоков фар при попытке принудительной фиксации.

Распространённые ошибки монтажа и их последствия

Нарушение прижимной схемы: Закручивание ламп H4 без совмещения пазов с выступом на корпусе фары ведёт к расколу пластмассового держателя и разрушению конструктивного уплотнителя
Применение ударных действий: Использование молотка или пассатижей для демонтажа закисшего цоколя повреждает токосъёмные клеммы модуля фары, деформирует защитные колпаки контактов
Игнорирование очистки гнезда: Вдавливание стеклянного цорпуса лампы в патрон, загрязнённый окислами или песком, провоцирует заклинивание контактной группы, что исключает штатное извлечение при следующей замене

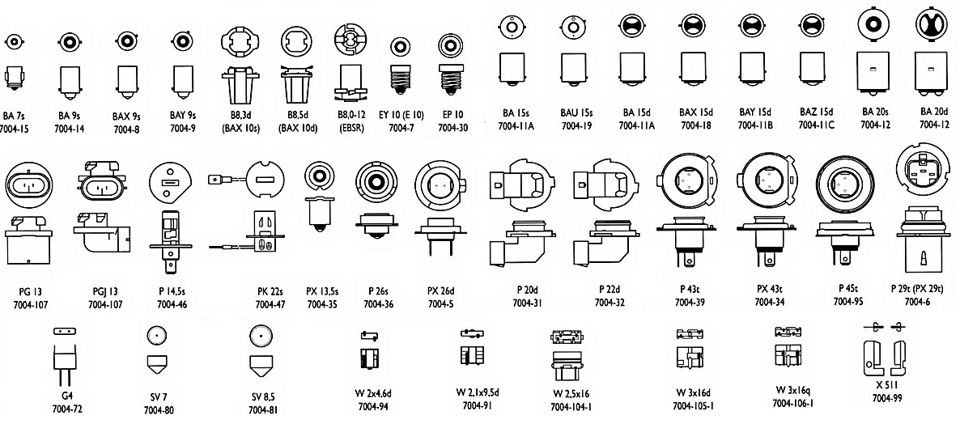

Тип цоколя	Критичный фактор деформации	Характерные неисправности
BA9S (диаметр 9 мм)	Сдвиг боковых штифтов при поворотной фиксации	Облом направляющих, замыкание +12V на массу фонаря
P43t (H7)	Некорректное позиционирование латунной пластины	Загиб пружинного контакта, утрата контакта с клеммой
W5W (T10)	Приложение силы к стеклянной колбе лампы	Отрыв проводников от контактного мостика, выпадение байонета

Вибрационная усталость металлических элементов

Вибрационная усталость представляет собой механизм разрушения металла, возникающий под действием многократно повторяющихся циклических напряжений, вызванных вибрациями корпуса автомобиля при его движении. Эти напряжения часто невелики по амплитуде, но их значительное количество циклов приводит к постепенному накоплению повреждений внутри кристаллической структуры металла. Начинается процесс с локальной пластической деформации в микрообъемах, которая при каждом цикле добавляет микродефекты, разрушая первоначальную целостность кристаллической решётки.

Характерной особенностью вибрационной усталости является развитие усталостных трещин из наиболее напряженных зон детали, так называемых концентраторов напряжений. Ими часто выступают острые углы, места перехода сечений, микротрещины на поверхности или внутренние дефекты материала (неметаллические включения, поры). Как только микротрещина зарождается, она начинает расти при каждом цикле нагружения, распространяясь по границам зёрен металла (межкристаллитное разрушение) или сквозь них (транскристаллитное разрушение), постепенно снижая рабочее сечение элемента до критического уровня.

Факторы, интенсифицирующие разрушение

На скорость развития усталостного отказа цоколя воздействуют несколько ключевых факторов:

Концентраторы напряжений: Любые особенности геометрии или состояния поверхности, резко повышающие локальные напряжения:
- Излишняя шероховатость поверхности в зоне контакта с патроном.
- Заусенцы, риски, резкие переходы радиусов на основании цоколя.
- Неравномерная толщина стенок цоколя.
- Места соединения разных металлов (если цоколь биметаллический).
Коррозия: Выступает мощнейшим катализатором усталостного разрушения:
- Образует питтинги и точечные раковины - естественные концентраторы напряжений.
- Ослабляет поверхностный слой металла, делая его более хрупким.
- Наличие коррозионных продуктов в зазоре между цоколем и патроном увеличивает трение и создает локальные зоны повышенного давления.
Частота и амплитуда вибраций: Высокочастотные вибрации оказывают наиболее разрушительное действие, так как количество циклов нагружения растет экспоненциально быстрее. Большие амплитуды вибраций увеличивают величину деформирующего напряжения.
Качество металла и его термообработки: Наличие внутренних дефектов литья (поры, шлаковые включения, микропустоты), неоптимальная структура сплава или недостаточная/избыточная твердость вследствие неправильной термообработки снижают порог выносливости материала.

Состояние дорожного покрытия	Тип посадки лампы	Относительная частота излома цоколя
Гладкий асфальт	Плотная	Низкая
Разбитые дороги ("гребёнка")	Плотная	Очень высокая
Любое	Плохая фиксация (люфт)	Высокая

Качество пайки проводов к контактным площадкам

Некачественная пайка проводов к контактным площадкам цоколя – частая причина преждевременного выхода ламп из строя. Нарушение технологии процесса приводит к образованию "холодных паек" (рыхлых соединений с неравномерным распределением припоя), микротрещин или коррозии в зоне контакта. Это провоцирует увеличение переходного сопротивления, локальный перегрев и оплавление пластиковых элементов цоколя. В результате контакт ослабевает или полностью пропадает, лампа перестает функционировать даже при исправной нити накала.

Ключевые факторы, влияющие на надежность пайки:

Температурный режим: недостаточный нагрев вызывает плохую адгезию припоя, а перегрев повреждает площадку и изоляцию провода
Качество флюса: агрессивные или непромытые остатки флюса инициируют коррозию металла
Совместимость материалов: различия в коэффициентах теплового расширения металлов провода, припоя и площадки ведут к растрескиванию при температурных циклах
Чистота поверхностей: окислы или загрязнения на контактах препятствуют образованию монолитного соединения

Автоматизация пайки на производстве минимизирует риски, но визуальный контроль и механические тесты на усилие отрыва провода остаются обязательными для отбраковки дефектных изделий.

Электрический пробой изоляции цокольного узла

Пробой возникает при превышении напряжения диэлектрической прочности материалов, обеспечивающих разделение токоведущих элементов цоколя. Это провоцирует образование дуги между контактами или корпусом лампы, вызывая локальные перегревы вплоть до расплавления пластика, керамики или платы. Решающим фактором выступает несовершенство изоляционной конструкции при воздействии пиковых напряжений бортовой сети.

Усугубляющими причинами становится комбинация эксплуатационных воздействий: вибрация микротрещины изолятора, термоциклическая деградация полимеров, проводящие загрязнения (пыль+влага+соли). Такие дефекты приводят к короткому замыканию цепи, отказу светового прибора или срабатыванию защитных предохранителей. Особенно критично нарушение изоляции в лампах с металлическим цоколем, где дуга формируется стремительно между токовыми выводами.

Типичные уязвимости конструкции

Тонкостенные элементы: недостаточная толщина диэлектрических перегородок между контактами
Дефекты литья: воздушные пузыри в пластике, снижающие пробивное напряжение
Гигроскопичность материалов: впитывание влаги полимером с потерей изолирующих свойств
Места соединений: микрощели в зонах запрессовки керамики в корпус

Результат пробоя: карбонизация изолятора с формированием проводящих дорожек

Окисление контактов из-за нарушения герметичности

Попадание влаги и агрессивных реагентов (дорожной соли, щёлочи) внутрь лампы или патрона через микротрещины в корпусе или уплотнениях приводит к образованию оксидной плёнки на металлических контактах. Этот слой нарушает электропроводность, вызывает локальные перегревы и увеличивает переходное сопротивление цепи.

Характерные признаки включают мигание света, мерцание при вибрации, тусклое свечение или полное отсутствие контакта. Особенно уязвимы лампы в фарах и фонарях, подверженные прямому воздействию воды и грязи. Электрохимическая коррозия ускоряется при сочетании влаги и блуждающих токов в бортовой сети.

Ключевые причины нарушения герметичности:

Деформация пластикового корпуса цоколя от перегрева
Механические повреждения при замене лампы
Износ резиновых сальников в местах ввода проводов
Низкокачественные материалы уплотнительных колец

Последствия окисления	Метод профилактики
Прерывистое горение лампы	Замена уплотнителей при каждом ТО
Расплавление пластиковых элементов	Обработка контактов токопроводящей смазкой
Разрушение контактных пластин	Контроль целостности колбы и патрона

Перекос лампы в патроне при установке

Неправильная ориентация лампы при монтаже вызывает неравномерное распределение нагрузки на цоколь и контактные группы. Это приводит к местному перегреву из-за уменьшения площади соприкосновения токопроводящих элементов, ускоряя деградацию металлических частей.

При сильном перекосе возникает механическое напряжение в цоколе, провоцирующее микротрещины в местах пайки выводов или стеклянной колбе. Особенно критично это для галогенных ламп, где даже минимальная деформация нарушает герметичность, вызывая окисление нити накаливания.

Последствия и профилактика

Зависание в неправильном положении: лампа фиксируется с отклонением от оси патрона, создавая точечный перегрев керамических изоляторов
Коррозия контактов: искривление нарушает плотность соединения, провоцируя окисление от проникновения влаги
Вибрационное разрушение: уменьшенная площадь контакта усиливает ударные нагрузки от дорожных неровностей

Тип лампы	Риск при перекосе	Решение
H4 (двухнитевая)	Деформация фиксаторных проволок	Контроль щелчка поворотного крепления
P21W (штырьковая)	Заклинивание пластиковых направляющих	Совмещение треугольных меток на цоколе и патроне

Несоответствие мощности лампы и патрона

При установке лампы с мощностью, превышающей допустимую для патрона, возникает перегрев контактной группы. Это приводит к постепенному оплавлению пластиковых элементов цоколя и нарушению соединения.

Напротив, использование чрезмерно слабых ламп вызывает меньший ток в цепи. Казалось бы, это безопасно, но фактически приводит к ускоренному окислению металлических контактов из-за недостаточного напряжения для "пробивания" налета, что нарушает стабильность цепи питания.

Причины повреждений

Перекалибровка сопротивления: Чрезмерная мощность лампы снижает сопротивление цепи, провоцируя перегрузку проводов и расплавление патрона.
Искрение контактов: При неполном соединении из-за деформации патрона образуются микроискры, выжигающие поверхность контактов.
Дифференциал теплового расширения: Металл цоколя и пластик патрона расширяются при нагреве с разной скоростью, расшатывая крепление лампы.

Сценарий	Результат
Лампа мощнее нормы на 30%+	ПОЛНОЕ РАЗРУШЕНИЕ патрона за 2-3 месяца
Лампа слабее нормы на 50%+	Появление оксидной плёнки на контактах с потерей проводимости

Критически важно: применение нештатных светодиодных ламп без сертифицированных адаптеров часто вызывает дисбаланс мощности в цепи из-за импульсных преобразователей, что усугубляет проблему.

Старение пластиковых компонентов от УФ-излучения

Длительное воздействие интенсивного ультрафиолетового излучения, особенно в зоне фар и фонарей автомобиля, запускает процесс фотодеградации полимерных материалов цоколей и корпусов. УФ-лучи разрушают длинные молекулярные цепи полимеров (например, поликарбоната или АБС-пластика), воздействуя на чувствительные к свету связи между атомами.

Это приводит к прогрессирующему снижению физико-механических свойств пластика: предел прочности и эластичность падают, материал становится хрупким и ломким. Возникает эффект "выцветания" (изменения цвета в сторону желтизны) и "серебрения" поверхности, что визуально указывает на глубокие структурные изменения в материале.

Основные последствия деградации пластика для цоколя:

Потеря герметичности: Хрупкий пластик склонен к образованию микротрещин, через которые внутрь фары/цоколя проникает влага и грязь. Это вызывает окисление контактов и ускоряет коррозию.
Механическое разрушение при монтаже/демонтаже: При замене лампы даже умеренное усилие приводит к растрескиванию или поломке креммера цоколя, площадок фиксации или защелок.
Деформация ("ведение"): Термическое напряжение в сочетании с ослабленной структурой пластика может вызывать искривление посадочных мест, что нарушает правильную фиксацию лампы.
Ухудшение качества электроконтакта: Потеря упругости контактных лепестков или разъемов внутри цоколя приводит к ослаблению давления на клеммы лампы, возникновению зон с высоким переходным сопротивлением и искрению. Это чревато перегревом, оплавлением и полным отказом.

Тип пластика	Устойчивость к УФ (условно)	Типичные применения в автолампах
PBT или PBT-GF (полибутилентерефталат)	Высокая	Качественные цоколи H4, H7, D2S
Полиамид (PA, напр. PA 6, PA 66)	Средняя/Высокая (часто требует стабилизаторов)	Базы ламп, разъемы, элементы корпуса
АБС-пластик (ABS)	Низкая	Старые/дешевые цоколи, корпуса указателей поворота
Поликарбонат (PC)	Очень высокая * (нуждается в покрытии)	Колпаки цоколей, прозрачные рассеиватели фар

Чистый поликарбонат чувствителен к УФ, поэтому для фары всегда используется модифицированный (со-экструдированный) вариант с УФ-фильтром или специальным покрытием.

Короткое замыкание в цепи питания лампы

Прямой контакт оголённых проводов в цепи фары или стоп-сигнала вызывает мгновенный скачок тока, многократно превышающий номинальный. Наиболее часто это происходит из-за повреждений изоляции при перетирании о металлические кромки кузова во время замены лампы, после ДТП или при неквалифицированном вмешательстве в электропроводку.

Последствия для цоколя лампы проявляются катастрофически быстро:

Перегорание нитей накаливания от температурного шока
Оплавление контактных ножек или основания цоколя
Разрушение стеклянной колбы из-за сверхвысокого давления
Потемнение внутренней поверхности цоколя от интенсивного искрения

Типичные причины КЗ по узлам

Локация повреждения	Природа дефекта
Патрон фары	Расплавление пластика, деформация контактов
Разъёмы проводки	Коррозия клемм, попадание влаги
Защитный гофрорукав	Нарушение целостности при монтаже компонентов подкапотного пространства

Для предотвращения проблем критически важна проверка состояния изоляции при любых работах с фарами и обязательная фиксация проводки пластиковыми хомутами вдали от подвижных элементов подвески.

Ускоренный износ при использовании контрафактных ламп

Контрафактные лампы изготавливаются с грубыми нарушениями производственных стандартов, что напрямую влияет на целостность цоколей. Дешевые материалы и отсутствие технологического контроля приводят к критическому снижению ресурса соединения.

Ключевые факторы ускоренного разрушения включают несоответствие термостойкости материалов, геометрические неточности и нарушения электротехнических параметров. Это провоцирует локальный перегрев, искрение и механическую деформацию элементов цоколя.

Фактор	Последствие для цоколя
Дешевые сплавы контактов	Окисление и эрозия токоведущих поверхностей
Несоответствие форм-фактора	Вибрационные нагрузки, расшатывание креплений
Превышение сопротивления	Термическая деградация изоляторов и распайки
Тонкий металл корпуса	Прогорание посадочных отверстий и трещины

Некорректный теплоотвод усугубляет проблемы: полимерные части цоколя карбонизируются, пружинные контакты теряют упругость. В результате нарушается электрический контакт, возникает паразитное искрение, ускоряющее разрушение узла. Типичные проявления включают:

Оплавление фиксаторов лампы
Кольцевые трещины в керамической основе
Хрупкость контактных лепестков

Список источников

При подготовке материала о причинах выхода из строя цоколей автомобильных ламп использовались специализированные технические ресурсы, нормативная документация и экспертные публикации. Основное внимание уделялось факторам деформации, коррозии, перегрева и другим распространённым неисправностям.

Ниже представлен перечень источников, содержащих детальную информацию по конструкции ламп, требованиям к эксплуатации и физико-химическим процессам, влияющим на целостность контактов. Все материалы доступны в актуальных редакциях.

Ключевые источники

ГОСТ Р 41.37-2001 "Единообразные предписания, касающихся официального утверждения ламп для использования в официально утверждённых устройствах освещения и световой сигнализации транспортных средств".
Журнал "Автосвет" №4(25), 2022 г. Статья "Дефекты цоколей галогенных ламп: анализ и профилактика".
"Электрооборудование автомобилей", учебное пособие, В.В. Ютт, издательство Академия, 2020 г. Глава 7.1.
Технические отчёты испытательной лаборатории AUTOLAB Research: "Термическая деградация компонентов автомобильного освещения" (2021).
Каталог-справочник "Автомобильные лампы", OSRAM, раздел "Рекомендации по монтажу".
Система технической документации Bosch (ESItronic) - модуль "Диагностика неисправностей световых приборов".
Материалы международного симпозиума "Современные технологии в автосветотехнике" (Москва, 2023). Доклад "Влияние вибраций на ресурс контактных групп".
