Генератор ЗМЗ-406 – ключевой элемент электрооборудования автомобилей Волжского автозавода. Он отвечает за бесперебойное питание бортовой сети и заряд аккумулятора при работающем двигателе.
Стабильная работа генератора напрямую влияет на надежность всего автомобиля. Выход из строя этого узла приводит к разряду АКБ и полной остановке транспорта.
В статье рассмотрено устройство генератора ЗМЗ-406, типовые неисправности и методы их устранения. Отдельное внимание уделено диагностике и практическим советам по ремонту.

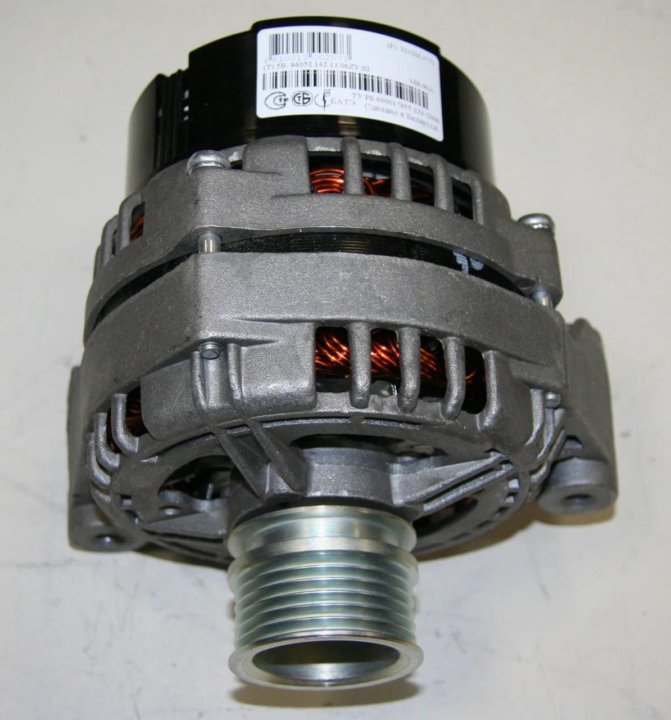

Конструктивные особенности генератора ЗМЗ 406
Генератор переменного тока ЗМЗ 406 представляет собой трехфазную синхронную электрическую машину со встроенным выпрямительным блоком и электронным регулятором напряжения. Конструктивно он выполнен по классической схеме: статор с трехфазной обмоткой располагается внутри литого алюминиевого корпуса, выполняющего роль ярма магнитопровода и несущей конструкции. Ротор с обмоткой возбуждения, контактными кольцами и клювообразными полюсными наконечниками вращается внутри статора на шарикоподшипниках, установленных в передней и задней крышках корпуса.
Генератор крепится к блоку двигателя в передней его части с помощью кронштейна и натяжного ушка. Привод осуществляется поликлиновым ремнем от коленчатого вала через шкив, закрепленный на переднем конце вала ротора. Для эффективного отвода тепла, выделяемого при работе, генератор оснащен вентилятором, расположенным на валу ротора со стороны шкива, который прогоняет воздух через вентиляционные окна в задней и передней крышках.
Ключевые элементы и их особенности
Основные компоненты и их конструктивные отличия:
- Ротор: Вал ротора вращается в двух шарикоподшипниках закрытого типа (не требующих обслуживания). Обмотка возбуждения питается постоянным током через графитовые щетки и медные контактные кольца. Полюсная система - клювообразная (когтевая), создающая необходимое переменное магнитное поле.
- Статор: Набран из стальных пластин, изолированных друг от друга. Имеет 36 пазов, в которых уложена трехфазная обмотка, соединенная по схеме "звезда". Концы фаз обмотки подключены к выпрямительному блоку.
- Выпрямительный блок (диодный мост): Установлен на задней крышке генератора внутри защитного кожуха. Состоит из шести мощных силовых диодов (по три на "плюс" и "минус"), преобразующих трехфазный переменный ток в постоянный. Часто включает три дополнительных маломощных диода для питания обмотки возбуждения.
- Регулятор напряжения: Интегральный электронный регулятор (обычно типа Я112В или аналогичный), установленный в одном корпусе со щеткодержателем на задней крышке. Неразборный, обслуживанию не подлежит, заменяется в сборе. Контролирует напряжение на выходе генератора, регулируя ток в обмотке возбуждения ротора.
- Щеточный узел: Встроен в корпус регулятора напряжения. Состоит из двух графитовых щеток, прижимаемых пружинами к контактным кольцам ротора. Является расходным элементом.
- Корпус и крышки: Изготовлены из алюминиевого сплава (часто силумина). Передняя крышка (со стороны шкива) и задняя крышка (со стороны клемм и регулятора) стянуты через центральные болты. Задняя крышка имеет вентиляционные прорези и клеммный разъем (обычно "штекер" типа B+ или "под гайку").
- Шкив: Стальной, поликлинового профиля (с несколькими ручьями) для привода поликлиновым ремнем. Крепится гайкой на переднем конце вала ротора.
Номинальные параметры: Типичный генератор для ЗМЗ 406 (например, 9422.3701) имеет номинальный ток отдачи около 80-85 А при напряжении 14 В и частоте вращения ротора 6000 об/мин.
Основные технические характеристики и параметры
Генератор ЗМЗ 406 – трёхфазная синхронная машина переменного тока со встроенным диодным выпрямителем и электронным регулятором напряжения. Рассчитан на работу в бортовой сети автомобиля с номинальным напряжением 14 В. Привод осуществляется клиновым ремнём от шкива коленчатого вала двигателя.
Конструктивно объединяет статор с обмотками, ротор на подшипниках, щёточный узел, выпрямительный блок и регулятор напряжения. Обеспечивает питание потребителей и заряд АКБ при работе двигателя, защищён от перегрузок и коротких замыканий.
Технические параметры
| Номинальное напряжение | 14 В |
| Номинальный ток (при 6000 об/мин) | 80 А |
| Максимальный ток | до 90 А |
| Напряжение регулирования | 14.1 ± 0.2 В |
| Частота самовозбуждения | ≤ 1300 об/мин |
| Максимальная частота вращения | 15000 об/мин |
| Передаточное отношение | 1:2.04 |
| Класс защиты (IP) | IP23 |
| Масса (без шкива) | 4.5 кг |
Диагностика генератора мультиметром
Проверку начинают с измерения напряжения на клеммах аккумулятора при работающем двигателе. Установите мультиметр в режим вольтметра постоянного тока (DCV) с диапазоном 0-20V. Подключите красный щуп к положительной клемме АКБ, черный – к отрицательной. Запустите двигатель, включите дальний свет и печку на максимальный режим.
Доведите обороты двигателя до 2500-3000 об/мин. Нормальное напряжение должно составлять 13.5–14.5V. Если значение ниже 12.7V или выше 15V – генератор неисправен. При отклонениях проверьте натяжение ремня и целостность проводки от генератора к АКБ.
Пошаговая проверка компонентов
- Выходная клемма "30"
При работающем двигателе (2500 об/мин) измерьте напряжение между клеммой "30" на генераторе и массой. Отклонение от 13.5-14.5V указывает на неисправность генератора, а не проводки.
- Цепь возбуждения
При заглушенном двигателе снимите защитный кожух щеточного узла. Проверьте сопротивление между кольцами ротора (контакты щеток):
- Норма: 2-5 Ом
- Обрыв: ∞
- КЗ на корпус: 0 Ом (один щуп на кольцо, второй на массу генератора)
- Диодный мост
Отсоедините клемму "30" и блок проводов. Установите мультиметр в режим проверки диодов. Последовательно проверьте каждую пару:
- "+" диоды: щуп (+) на клемму "30", (-) на болт крепления диодов
- "-" диоды: щуп (+) на болт крепления, (-) на массу
- Исправный диод: проводит ток в одном направлении (0.3-0.7V), блокирует в обратном (∞)
- Статор
Отсоедините обмотку от диодного моста. Проверьте:
- Сопротивление между выводами фаз: 0.1-0.2 Ом
- КЗ на корпус: ∞ (при подключении щупа к любому выводу обмотки и корпусу)
- Регулятор напряжения
При работающем двигателе измерьте напряжение между клеммой "Ш" (щетки) и массой. Резкие скачки или выход за 14.5V требуют замены регулятора.
| Компонент | Параметр | Норма | Признак неисправности |
|---|---|---|---|
| Выходное напряжение | На клеммах АКБ (2500 об/мин) | 13.5-14.5V | <13V или >15V |
| Обмотка возбуждения | Сопротивление | 2-5 Ом | 0 Ом или ∞ |
| Диодный мост | Падение напряжения | 0.3-0.7V | Проводит в обоих направлениях |
| Статор | Сопротивление фаза-фаза | 0.1-0.2 Ом | ∞ (обрыв) |
Проверка обмоток статора на обрыв и КЗ
Для диагностики обмоток статора потребуется мультиметр в режиме измерения сопротивления. Отсоедините электрический разъем генератора и снимите его для доступа к статору. Визуально осмотрите обмотки на предмет повреждений изоляции, почернений или оплавлений.
Проверка выполняется в два этапа: выявление обрыва цепи и поиск межвиткового короткого замыкания. Обмотки статора соединены по схеме "звезда" с общей точкой соединения, что определяет методику тестирования.
Порядок проверки
Тест на обрыв цепи:
- Установите мультиметр в режим омметра (диапазон 200 Ом)
- Поочередно прикоснитесь щупами к трем выводам обмоток статора в парах: 1-2, 2-3, 1-3
- Исправная обмотка показывает 0.2-1.5 Ом во всех измерениях
- Отсутствие показаний (∞) в любой паре указывает на обрыв
Проверка на КЗ:
| Точки замера | Норма | Признак КЗ |
|---|---|---|
| Любой вывод обмотки ↔ корпус статора | ∞ (разрыв) | Любое конечное значение |
| Сравнение сопротивлений в парах (1-2, 2-3, 1-3) | Отклонение ≤ 5% | Разница > 0.1 Ом между замерами |
Критические отклонения при проверке свидетельствуют о необходимости замены статора. Межвитковое замыкание часто сопровождается локальным перегревом обмотки и характерным запахом горелой изоляции.
Тестирование диодного моста выпрямителя
Проверка диодного моста – обязательный этап диагностики неисправностей генератора ЗМЗ 406 при отсутствии зарядки АКБ или наличии посторонних шумов. Короткое замыкание или обрыв диодов нарушают процесс преобразования переменного тока в постоянный, что приводит к нестабильной работе электросистемы автомобиля.
Для тестирования потребуется мультиметр в режиме проверки диодов (со звуковым сигналом или значком Ω). Перед началом работ отсоедините клеммы аккумулятора и снимите генератор. Диодный мост расположен на задней крышке агрегата и зафиксирован винтами.
Методика проверки
Выполняйте тест в следующем порядке:
- Подготовка: Отсоедините провода от моста, демонтируйте его с генератора.
- Проверка на КЗ: Приложите щупы мультиметра к общей шине моста (+) и каждому выводному контакту. Исправные диоды не должны звониться в обе стороны.
- Тестирование положительных диодов:
- Красный щуп – к шине «+», черный – к контакту диода
- Норма: 400-700 Ом (ток проходит)
- Поменяйте щупы местами: показания → ∞ (ток не проходит)
- Тестирование отрицательных диодов:
- Черный щуп – к корпусу моста, красный – к контакту диода
- Норма: 400-700 Ом (ток проходит)
- Поменяйте щупы: показания → ∞
При обнаружении хотя бы одного диода с сопротивлением 0 Ом (в обе стороны) или ∞ (в обоих направлениях) мост подлежит замене. Ремонт отдельных диодов нецелесообразен из-за термонагрузок и требований к балансировке схемы.
| Тип неисправности | Признак при проверке | Последствия |
|---|---|---|
| Пробитый диод | Нулевое сопротивление в обоих направлениях | Разряд АКБ на стоянке, перегрев моста |
| Обрыв диода | Бесконечное сопротивление в обоих направлениях | Снижение выходного тока, мерцание ламп |
Замена щеточного узла генератора ЗМЗ 406
Признаками износа щеточного узла являются нестабильное напряжение в бортовой сети, мигание лампы заряда на приборной панели или полное отсутствие зарядки аккумулятора. Измерение напряжения на клеммах АКБ при работающем двигателе (менее 13.2 В) также указывает на проблему. Визуальная диагностика требует снятия генератора – критичный износ щеток определяется при длине менее 5 мм.
Для замены потребуется новый щеточный узел (рекомендуется оригинал или аналог проверенного производителя, например Bosch, КЗАТЭ), набор рожковых ключей (на 8, 10, 13 мм), отвертки (крестовая и плоская), пассатижи, чистая ветошь. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ!
Последовательность работ
- Снятие генератора: Ослабьте натяжение приводного ремня, открутив крепление натяжителя. Снимите ремень со шкива. Отсоедините колодку проводов и силовой провод "В+" от генератора. Выкрутите болты крепления корпуса к двигателю и снимите агрегат.
- Разборка генератора: Открутите стяжные болты задней и передней крышек. Аккуратно разъедините крышки, отсоединив статор от выпрямительного блока (диодного моста). Снимите заднюю крышку вместе с регулятором напряжения, в который интегрирован щеточный узел.
- Замена узла: Открутите два винта крепления регулятора напряжения (со щетками) к задней крышке. Снимите старый узел. Установите новый регулятор со щетками, затяните винты крепежа.
- Сборка и установка: Соберите генератор в обратной последовательности, совместив крышки. Затяните стяжные болты крестообразно с равным усилием. Установите генератор на двигатель, подключите провода ("В+" и колодку). Наденьте и натяните приводной ремень.
После установки подключите аккумулятор и запустите двигатель. Проверьте напряжение на клеммах АКБ: норма 13.8-14.5 В на холостом ходу. Убедитесь в отсутствии посторонних шумов от генератора и стабильности работы лампы заряда.
| Критичный параметр щеток | Значение | Последствия игнорирования |
| Минимальная длина | 5 мм | Пропадание контакта, отсутствие зарядки |
| Перекос щеток в держателе | Не допускается | Ускоренный износ, заклинивание |
| Сильный износ контактных колец | Глубина канавок > 0.5 мм | Требуется замена ротора вместе со щетками |
При установке нового узла не снимайте фиксирующую проволоку или пластиковую вставку со щеток до момента сборки генератора – это предотвратит поломку щеток при монтаже. После сборки вставка вытягивается через технологическое окно в крышке.
Снятие и установка регулятора напряжения
Перед началом работ отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Очистите корпус генератора от загрязнений в зоне установки регулятора напряжения.
Подготовьте новый регулятор напряжения, соответствующий модели генератора (тип 94.3702 или аналог), а также инструменты: крестовую отвертку, ключ на 8 мм и щетку для очистки контактов.
Процедура демонтажа и монтажа
Последовательность снятия:
- Отожмите пластиковый фиксатор колодки проводов и отсоедините разъем от регулятора
- Выверните два крепежных винта с помощью крестовой отвертки
- Извлеките регулятор из корпуса генератора, поддев отверткой при необходимости
Установка нового регулятора:
- Обработайте контакты на генераторе щеткой для удаления окислов
- Установите новый регулятор в посадочное место, совместив монтажные отверстия
- Зафиксируйте устройство винтами с усилием затяжки 3-5 Н·м
- Подключите разъем проводов до характерного щелчка фиксатора
Важно: После установки проверьте напряжение в бортовой сети на работающем двигателе (норма: 13.5–14.5 В). Не допускайте попадания технических жидкостей на электронные компоненты регулятора.
Замена подшипников ротора генератора ЗМЗ 406
Замена изношенных подшипников ротора – критически важная процедура для восстановления работоспособности генератора ЗМЗ 406. Неисправные подшипники проявляются характерным гулом, вибрацией, повышенным люфтом вала и могут привести к заклиниванию ротора, повреждению обмоток статора или разрушению корпуса. Работу выполняют на снятом с двигателя и разобранном генераторе.
Для замены потребуется съемник для стопорных гаек шкива и подшипников, новый подшипник (передний №6303, задний №6202), чистая ветошь, смазка Литол-24 и набор гаечных ключей. Крайне важно использовать подшипники проверенного производителя, так как дешевые аналоги быстро выходят из строя.
Последовательность работ
Снятие старого подшипника:
- Надежно зафиксируйте ротор в тисках через мягкие прокладки, защитив ламели коллектора.
- Специальным съемником снимите крыльчатку вентилятора и стопорную гайку шкива (левая резьба).
- Снимите шкив, шайбу и переднюю крышку генератора.
- Выбейте вал ротора из переднего подшипника легкими ударами молотка через медную или алюминиевую проставку.
- Извлеките стопорное кольцо заднего подшипника из крышки.
- Используя съемник, аккуратно снимите оба подшипника с вала ротора.
Установка нового подшипника:
- Тщательно очистите посадочные места на валу ротора и в крышках от грязи и старой смазки.
- Нанесите тонкий слой смазки Литол-24 на вал и во внутренние обоймы новых подшипников.
- Наденьте задний подшипник на вал ротора и запрессуйте его до упора с помощью оправки, прикладывая усилие строго к внутреннему кольцу.
- Установите стопорное кольцо в задней крышке.
- Аналогично запрессуйте передний подшипник на вал.
- Соберите генератор в обратной последовательности, контролируя легкость вращения ротора рукой.
Контроль после сборки: Проверьте отсутствие осевого люфта ротора и его плавное вращение без заеданий и посторонних шумов. Перед установкой на двигатель рекомендуется проверить выходное напряжение и ток отдачи генератора на стенде.
Демонтаж генератора с двигателя ЗМЗ 406
Перед началом работ обесточьте бортовую сеть автомобиля, отсоединив отрицательную клемму аккумуляторной батареи. Обеспечьте доступ к генератору, сняв при необходимости воздушный фильтр, патрубки или другие мешающие элементы подкапотного пространства.
Ослабьте натяжение приводного ремня генератора. Для этого ослабьте гайку крепления нижней опоры и регулировочный болт на верхнем кронштейне. Сдвиньте генератор к двигателю, чтобы ремень потерял натяжение, после чего снимите его со шкивов.
Последовательность отсоединения
Электрические подключения:
- Отожмите фиксатор колодки провода возбуждения (D+) и отсоедините разъём.
- Ослабьте гайку клеммы «B+» на задней крышке генератора (силовой провод от АКБ).
- Снимите провод с клеммы, избегая контакта металлических частей ключа с корпусом генератора.
Крепёжные элементы:
- Выкрутите регулировочный болт верхнего кронштейна полностью.
- Отверните гайку крепления генератора к нижней опоре.
- Извлеките болт нижнего крепления через монтажное ухо генератора.
Аккуратно выведите корпус генератора из зоны установки, наклоняя его для обхода препятствий. Извлеките агрегат из подкапотного пространства, контролируя положение проводов и шлангов.
Разборка корпуса генератора ЗМЗ 406
Перед разборкой тщательно очистите корпус генератора от грязи и масла, чтобы предотвратить попадание абразивных частиц внутрь механизма. Убедитесь, что генератор снят с двигателя и отсоединены все электрические клеммы, включая проводку регулятора напряжения.
Положите узел на чистую ровную поверхность тыльной стороной (со стороны шкива) вниз. Подготовьте набор рожковых ключей, торцевых головок (включая длинную воротковую) и съемник стопорных шайб. Рекомендуется маркировать положение передней и задней крышек относительно друг друга мелом для упрощения сборки.
Последовательность демонтажа
- Выкрутите четыре длинных стяжных болта крестообразно расположенных по периметру корпуса, используя ключ на 10 мм.
- Снимите заднюю пластиковую защитную крышку с клеммным блоком, отжав три фиксатора по краям.
- Отсоедините контакты регулятора напряжения, аккуратно поддев отверткой пластиковый разъем.
- Извлеките щеточный узел вместе с регулятором: выкрутите два винта крепления (ключ 8 мм) и потялите блок вверх.
Критические моменты:
- Не повредите алюминиевые посадочные плоскости крышек при разделении – прикипевшие корпуса аккуратно поддевайте монтажной лопаткой.
- Статорная обмотка должна оставаться в передней крышке – если она прилипла к задней, легонько постучите крышкой о деревянный брусок.
- Запомните ориентацию диодного моста: его выводы должны смотреть в сторону задней крышки.
| Компонент | Особенности извлечения |
|---|---|
| Ротор | Вынимается из передней крышки вместе с подшипником – запрещено прилагать ударные нагрузки к ламелям! |
| Диодный мост | Фиксируется тремя винтами под звездочку (TORX T15) – проверьте целостность изоляционных прокладок. |
| Передний подшипник | Снимается съемником только при замене – посадка в крышке плотная прессовая. |
Замена шкива и натяжка приводного ремня генератора ЗМЗ 406
Замена шкива генератора требует предварительного снятия приводного ремня и демонтажа самого генератора с двигателя. Ослабьте гайку крепления генератора к регулировочной планке, снимите нижнее крепление, затем открутите гайку фиксации шкива, используя спецключ для блокировки ротора. Снимите старый шкив, очистите посадочное место на валу от грязи и следов коррозии перед установкой нового элемента.
Натяжение ремня после установки шкива регулируется перемещением корпуса генератора по регулировочной планке. Проверьте прогиб ремня между шкивами коленвала и генератора: при усилии 10 кгс он должен составлять 10–15 мм. Перетяжка вызывает ускоренный износ подшипников, слабое натяжение приводит к проскальзыванию и недостаточному заряду АКБ.
Последовательность регулировки натяжения
- Ослабьте гайку крепления генератора к регулировочной планке
- Отверните контргайку натяжного болта
- Вращайте натяжной болт ключом до получения требуемого прогиба ремня
- Зафиксируйте положение генератора гайкой на планке
- Затяните контргайку натяжного болта
Контроль качества натяжки: после запуска двигателя ремень не должен издавать свист при резком увеличении оборотов. Через 5 минут работы остановите мотор и повторно проверьте прогиб – возможно потребуется коррекция из-за первоначальной приработки.
| Параметр | Значение |
| Усилие для проверки прогиба | 10 кгс (98 Н) |
| Допустимый прогиб ремня | 10–15 мм |
| Крутящий момент гайки шкива | 60–80 Н·м |
Важно: установка неоригинального шкива с отклонениями по диаметру или профилю канавок приведет к ускоренному износу ремня и нарушению работы навесного оборудования. Всегда проверяйте совпадение геометрии старой и новой детали перед монтажом.
Регулировка напряжения и финальная проверка
Регулировка напряжения осуществляется через реле-регулятор, интегрированный в щеточный узел генератора. Для контроля используйте мультиметр, подключенный к клеммам аккумулятора при работающем двигателе (2000-2500 об/мин). Нормативное напряжение должно составлять 13.5–14.2 В. При отклонениях снимите щеточный узел и проверьте состояние графитовых щеток: длина менее 5 мм требует замены всего блока.
Если щетки исправны, а напряжение выходит за допустимые пределы – замените реле-регулятор целиком. При установке нового узла обеспечьте плотный контакт с токосъемными кольцами ротора. После регулировки проверьте натяжение ремня привода: прогиб 10–15 мм при усилии 10 кгс на середине ветви между генератором и насосом.
Финальная проверка генератора
Проведите комплексную диагностику под нагрузкой в следующем порядке:
- Запустите двигатель, включите фары дальнего света, печку (максимальный режим) и обогрев заднего стекла.
- Замерьте напряжение на АКБ при 3000 об/мин – оно не должно опускаться ниже 13.0 В.
- Проконтролируйте ток отдачи: подключите клеммы амперметра последовательно в цепь "генератор-АКБ". Минимальные значения:
- Холостой ход: не менее 40 А
- При включенных потребителях: не менее 70% от номинала
| Параметр | Норма | Метод проверки |
| Напряжение холостого хода | 13.5–14.2 В | Мультиметр на клеммах АКБ |
| Напряжение под нагрузкой | ≥13.0 В | С включенными фарами и печкой |
| Ток утечки | <0.05 А | При выключенном зажигании |
Убедитесь в отсутствии посторонних шумов (свист, скрежет) при резком увеличении оборотов. Проверьте отсутствие проскальзывания ремня по запаху горелой резины или визуальному задымлению. Окончательная проверка – контроль заряда АКБ через 10–15 минут городского цикла: напряжение на остановленном двигателе должно быть стабильным (12.6–12.8 В).
Список источников
При подготовке материала использовались специализированные технические источники, гарантирующие точность описания устройства и ремонта генератора ЗМЗ-406. Основное внимание уделялось официальной документации и практическим руководствам.
Ниже перечислены категории источников с конкретными примерами, которые могут служить базой для углубленного изучения темы. Все указанные материалы содержат детальную информацию по диагностике и восстановлению узла.
Категории источников
- Официальная документация
- Руководство по ремонту двигателей ЗМЗ-406 от Заволжского моторного завода
- Технические спецификации и каталоги запчастей ЗМЗ
- Специализированная литература
- Книга «Электрооборудование отечественных автомобилей» под ред. А. П. Пахомова
- Практическое пособие «Диагностика и ремонт генераторов» С. К. Миронова
- Профильные ресурсы
- Технические разделы автомобильных форумов (УАЗ, ГАЗ)
- Видеоинструкции по разборке/сборке генератора от сертифицированных СТО
- Нормативные материалы
- ГОСТ Р 52230-2004 о требованиях к автомобильным генераторам
- Методические рекомендации по ТО электрооборудования НИИАТ
