Панель приборов Ford Focus 2 - характеристики, конструкция и мнения владельцев

Статья обновлена: 18.08.2025

Панель приборов автомобиля – ключевой элемент взаимодействия водителя с машиной, предоставляющий критически важную информацию о состоянии систем и параметрах движения.

В этой статье детально рассматривается приборная панель Ford Focus II: её конструктивные особенности, функциональные элементы, типовые компоненты и принципы работы.

Отдельное внимание уделено практическим отзывам владельцев, сталкивавшихся с эксплуатацией, возможными неисправностями и особенностями обслуживания данной панели.

Щиток приборов: спидометр и тахометр

Спидометр расположен в левой части комбинации приборов и отображает текущую скорость автомобиля в км/ч. Шкала градуирована до 240 км/ч, цифровые значения нанесены с шагом 20 км/ч. В центральной зоне циферблата находится ЖК-экран бортового компьютера, выводящий дополнительную информацию о пробеге, расходе топлива и сервисных уведомлениях.

Тахометр занимает правый сектор щитка и информирует о частоте вращения коленчатого вала двигателя (об/мин ×1000). Красная зона шкалы начинается с отметки 6,5–7 тыс. об/мин, предупреждая о критических режимах работы мотора. Оба прибора выполнены в виде аналоговых стрелочных циферблатов с белой подсветкой и контрастными черными делениями.

Конструктивные особенности и отзывы

Стрелки спидометра и тахометра приводятся в движение шаговыми электродвигателями, получающими сигналы от ЭБУ автомобиля. Циферблаты защищены прозрачным поликарбонатным экраном, устойчивым к царапинам. Водители в отзывах отмечают:

Четкую видимость показаний днем и ночью благодаря равномерной подсветке
Плавный ход стрелок без скачков и залипаний
Точность замеров скорости (погрешность в пределах 3-5%)

К распространенным замечаниям относят постепенное выцветание шкал у автомобилей старше 10 лет и редкие сбои в работе шаговых моторов, проявляющиеся хаотичными движениями стрелок. Решение последней проблемы требует замены электропривода или всей комбинации приборов.

Контрольные лампы и их значения

Контрольные лампы на приборной панели Ford Focus 2 служат для оперативного информирования водителя о состоянии систем автомобиля. Их игнорирование может привести к серьезным поломкам или аварийным ситуациям.

Цвет индикатора указывает на уровень опасности: красный сигнализирует о критической неисправности, требующей немедленной остановки, желтый/оранжевый предупреждает о необходимости проверки, зеленый/синий подтверждает активацию систем.

Расшифровка основных индикаторов

Лампа	Значение	Действия
Красная масленка	Аварийное давление масла	Немедленно заглушить двигатель
Красный аккумулятор	Неисправность системы зарядки	Проверить генератор и ремень
Check Engine (желтый)	Ошибка двигателя или трансмиссии	Диагностировать систему OBD-II
ABS (желтый)	Неисправность антиблокировочной системы	Проверить датчики и блок ABS
Подушка безопасности (красный)	Ошибка системы SRS	Срочная диагностика подушек
Восклицательный знак в круге	Низкий уровень тормозной жидкости / Ручник активирован	Проверить тормозную систему

Дополнительные индикаторы включают:

Желтый бензонасос – резерв топлива (остаток ~50 км)
Зеленый гаечный ключ – напоминание о ТО
Оранжевый ESP – отключена система стабилизации
Синий дальний свет – активировано головное освещение

При постоянном горении красных ламп движение противопоказано. Желтые индикаторы допускают поездку до сервиса, но требуют оперативной диагностики. Регулярная проверка исправности контрольных ламп при запуске двигателя – обязательный ритуал.

Мультифункциональный дисплей бортового компьютера

Дисплей расположен в центральной части комбинации приборов между спидометром и тахометром. Он представляет собой монохромный ЖК-экран с синей или оранжевой подсветкой (в зависимости от года выпуска), отображающий ключевые параметры автомобиля. Управление осуществляется кнопками на подрулевом переключателе или многофункциональном руле.

Экран выводит информацию в виде текстовых строк и пиктограмм, разделенную на тематические разделы. Режимы переключаются последовательно, позволяя отслеживать текущие данные поездки, настройки систем и диагностические сообщения. Подсветка синхронизируется с общей подсветкой приборной панели.

Функциональные возможности

Расход топлива: мгновенный/средний, запас хода
Дистанция: суточный/общий пробег, до ТО
Скорость: текущая/средняя, время в пути
Температура: наружного воздуха, двигателя
Настройки: автоцентрализация, язык, подсветка
Диагностика: предупреждения, ошибки систем

Отзывы владельцев: Пользователи отмечают удобство контроля расхода топлива и запаса хода, а также полезность напоминаний о ТО. К распространенным недостаткам относят выцветание сегментов дисплея со временем, трудности чтения информации при ярком солнце и периодические сбои при отображении температуры. Функционал признается достаточным для базовых задач, но уступает современным цветным экранам по наглядности.

Блок управления освещением и подрулевые переключатели

Блок управления освещением на Ford Focus 2 расположен слева от рулевой колонки и объединён с подрулевыми переключателями. Этот модуль отвечает за активацию внешних световых приборов (габариты, ближний/дальний свет, противотуманные фары), регулировку подсветки приборной панели, а также управление указателями поворотов и стеклоочистителями. Элементы выполнены из черного пластика с тактильно различимыми переключателями для использования без визуального контроля.

Основу системы составляют два подрулевых рычага: левый отвечает за все функции освещения и поворотники, правый – за стеклоочистители и омыватели. Конструкция предусматривает фиксированные положения для основных режимов и импульсное управление для кратковременных действий (например, сигнал дальним светом или одноразовое движение дворников).

Конструктивные особенности и функционал

Левый подрулевой переключатель включает:

Поворотный селектор режимов освещения: OFF → габариты → ближний свет
Вытяжной переключатель противотуманных фар (задних/передних)
Рычаг указателей поворотов с фиксацией и импульсным переключением полосы движения
Кольцо регулировки яркости подсветки панели приборов

Правый подрулевой переключатель обеспечивает:

Управление скоростью работы стеклоочистителей (4 положения)
Кратковременный режим одиночного смахивания дворников
Активацию омывателя лобового стекла (подтягивание рычага)
Управление задним стеклоочистителем (на универсалах и хэтчбеках)

Характеристика	Описание
Автоматический режим	Доступен только в комплектациях с датчиком дождя/света
Ресурс переключателей	150 000+ циклов срабатывания по данным производителя
Типичные неисправности	Износ контактов, залипание кнопок, трещины на пластике

Отзывы владельцев:

Положительные: Удобная эргономика, четкая фиксация положений, интуитивное расположение элементов. Отмечают надежность базовых функций при своевременном обслуживании.
Отрицательные: Хрупкость пластиковых креплений рычагов, дороговизна замены модуля целиком, отсутствие подсветки переключателей в базовых версиях. Встречаются жалобы на самопроизвольное отключение поворотников.

Центральная консоль с климат-контролем

Центральная консоль Форд Фокус 2 с климат-контролем расположена под мультимедийной системой и объединяет блок управления микроклиматом, кнопки подогрева сидений (для комплектаций с опцией) и дополнительные разъёмы. Панель выполнена из чёрного пластика с серебристыми вставками (зависит от года выпуска и комплектации), имеет строгий дизайн с чёткими поворотными регуляторами температуры и скорости вентилятора, а также крупными кнопками переключения режимов обдува.

Блок климат-контроля автоматически поддерживает заданную температуру, распределяя воздушные потоки между дефлекторами, ногами и лобовым стеклом. Система включает функцию рециркуляции воздуха (отдельная кнопка), индикаторы режимов работы, датчики температуры в салоне и на улице. Для водителя и переднего пассажира предусмотрена раздельная регулировка температурного режима (в двухзонных версиях).

Ключевые элементы и функции

Поворотные регуляторы: температура (левый и правый для раздельного управления), скорость вентилятора.
Кнопки режимов обдува: лобовое стекло, лицо/ноги, ноги, комбинированный режим.
Кнопка включения кондиционера (светодиодный индикатор).
Кнопка рециркуляции воздуха (предотвращает попадание выхлопных газов).
Дисплей: отображает заданную температуру, выбранный режим, активированные функции.

Отзывы владельцев

Плюсы: интуитивно понятное управление, быстрый прогрев салона зимой, стабильная работа автоматического режима, чёткая подсветка элементов ночью.
Минусы: шум вентилятора на высоких оборотах, дороговизна ремонта компрессора кондиционера, скрипы пластика консоли при эксплуатации в мороз.
Распространённые неисправности: засорение дренажа испарителя (приводит к запотеванию стёкол), выход из строя датчиков температуры, износ подшипников вентилятора.

Радиосистема и навигация базовых версий

Базовая аудиосистема Ford Focus II оснащалась двухдиновой магнитолой с AM/FM-радиоприемником и CD-чейнджером. Она поддерживала воспроизведение дисков формата MP3, что позволяло записывать больше композиций на один диск. Управление осуществлялось через кнопки на передней панели, а также с помощью рулевого пульта (в зависимости от комплектации).

Штатная навигационная система в базовых версиях отсутствовала. Производитель предусматривал установку навигации только в более дорогих комплектациях. Владельцы базовых версий часто устанавливали послепродажные мультимедийные системы с GPS-навигацией, интегрируя их в центральную консоль.

Характеристики базовой радиосистемы:

Тип: CD/MP3-магнитола
Количество динамиков: 4 (два фронтальных, два тыловых)
Выходная мощность: 4x20 Вт
Регулировки: громкость, баланс, тембр (басы/высокие)
Дополнительно: разъем для внешней антенны

Функция	Базовая версия	Опционально
Радио AM/FM	✓	✓
CD/MP3	✓	✓
Навигация	✗	Только для версий Ghia/Titanium
Bluetooth	✗	Через адаптеры
USB-вход	✗	✗

Владельцы отмечают надежность базовой магнитолы и ее устойчивость к перепадам напряжения. Критикуется отсутствие современных интерфейсов вроде USB и Bluetooth, а также низкое качество штатных динамиков. Многие заменяли заводскую аудиосистему на мультимедийные комплексы с сенсорным экраном, сохраняя оригинальную проводку.

Относительно навигации пользователи подчеркивают, что даже в базовых версиях размеры центральной консоли позволяли установить 2DIN-устройство без модификаций торпедо. Популярным решением становились магнитолы Pioneer или Kenwood с поддержкой карт памяти и внешних GPS-антенн.

Система предупреждения о неисправностях

Панель приборов Ford Focus 2 оснащена комплексной системой самодиагностики, непрерывно отслеживающей ключевые параметры работы двигателя, трансмиссии, тормозов, подушек безопасности, электронных помощников и других систем. При выявлении отклонений от нормы система немедленно информирует водителя для предотвращения серьезных поломок или аварийных ситуаций.

Визуальное оповещение реализовано через цветные индикаторы на комбинации приборов и текстовые сообщения на дисплее бортового компьютера (в зависимости от комплектации). Красные и желтые сигналы требуют разного уровня срочности реакции: красные предупреждают о критических неисправностях, требующих немедленной остановки, желтые/оранжевые указывают на необходимость скорейшего обслуживания.

Основные компоненты и принцип работы

Датчики: Сеть датчиков (давления масла, температуры охлаждающей жидкости, уровня тормозной жидкости, ABS, ESP, давления в шинах и др.) передает данные в электронный блок управления (ЭБУ).
Электронный блок управления (ЭБУ): Анализирует поступающую информацию, сравнивает показатели с эталонными значениями, идентифицирует ошибки и их коды (DTC – Diagnostic Trouble Codes).
Индикаторы на панели:
- «Check Engine» (Чек) (желтый): Неисправности двигателя, топливной системы или выхлопа.
- «ABS» (желтый): Проблемы с антиблокировочной системой тормозов.
- «Airbag» (Подушка безопасности) (красный): Отказ системы пассивной безопасности.
- «Восклицательный знак в круге» (красный/желтый): Низкий уровень тормозной жидкости, неисправность тормозной системы, включен ручной тормоз.
- «Аккумулятор» (красный): Проблемы с зарядкой АКБ, генератором или проводкой.
- «Масленка» (красный): Критически низкое давление моторного масла.
- «Охлаждение» (красный): Перегрев двигателя.
Бортовой компьютер: Выводит текстовые сообщения (например, «Engine Fault Service Now», «Brake Fluid Low», «Tyre Pressure Low») и мигает соответствующим индикатором для уточнения характера неисправности.

Цвет индикатора	Примеры значков	Рекомендуемые действия
Красный	Масленка, Аккумулятор, Подушка безопасности, Восклицательный знак (тормоза), Охлаждение	Немедленно остановиться, заглушить двигатель. Буксировка или движение до сервиса крайне не рекомендуются.
Желтый/Оранжевый	Check Engine, ABS, ESP, Давление в шинах, Свечи накала (дизель)	Снизить нагрузку, проверить уровни жидкостей/давление шин. Как можно скорее обратиться на диагностику.

Отзывы владельцев: Большинство пользователей отмечают высокую информативность и своевременность предупреждений, что позволяет оперативно реагировать на проблемы. К частым замечаниям относят периодические ложные срабатывания датчика давления масла или системы стабилизации ESP на старых автомобилях, требующие проверки проводки и контактов. Ключевой рекомендацией является обязательная компьютерная диагностика при загорании любого индикатора для точного определения кода ошибки и причины неисправности с помощью сканера OBD-II.

Особенности русификации панели приборов Ford Focus 2

Процесс адаптации англоязычной панели под русский интерфейс требует замены штатного процессора или чипа EEPROM. Основная сложность заключается в корректном переносе прошивки с поддержкой кириллицы и сохранении функциональности всех систем. Неправильное вмешательство может вызвать сбои в работе одометра, индикации ошибок или датчиков.

Качественная русификация подразумевает не только перевод текстовых сообщений, но и адаптацию шрифтов под кириллицу. Особое внимание уделяется отображению символов температуры (°C), единиц измерения (км/ч, л) и служебных надписей типа "Ручной тормоз". Совместимость прошивки проверяется по VIN-коду, так как версии панелей отличаются для рестайлинговых и ранних моделей.

Ключевые аспекты перевода

Способ замены ПО: перепайка микросхемы памяти или установка русифицированного процессора
Критические параметры: сохранение калибровок спидометра и корректная интерпретация данных CAN-шины
Распространённая ошибка: некорректное отображение букв "ж", "х", "ъ" из-за ограниченного размера дисплея

Тип панели	Сложность русификации	Риски
До рестайлинга (2004-2008)	Средняя (требует пайки)	Сброс пробега при ошибке
После рестайлинга (2008-2011)	Высокая (зависит от версии ПО)	Конфликт с иммобилайзером

Типовые неполадки и способы ремонта

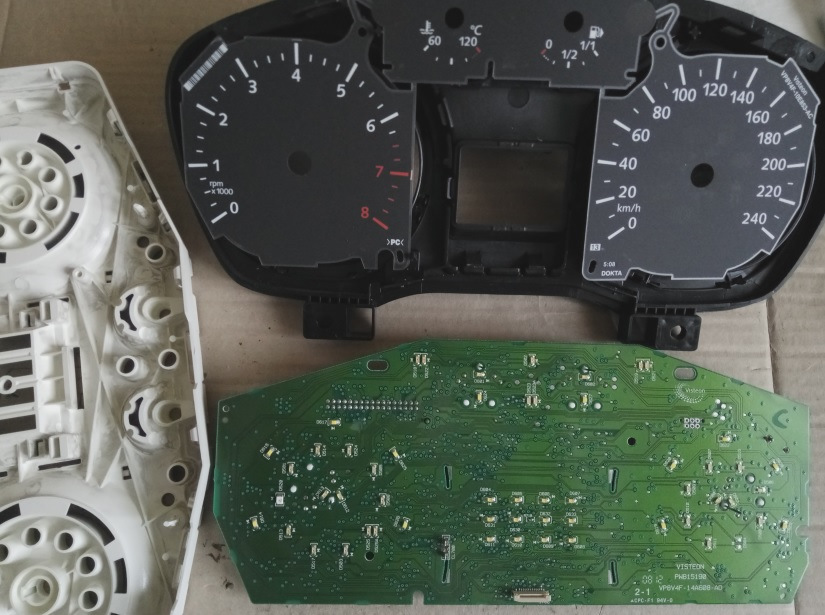

Панель приборов Ford Focus 2 подвержена характерным неисправностям, связанным с электрическими компонентами, программными сбоями и механическим износом. Большинство проблем проявляются в виде некорректных показаний датчиков, отказе подсветки или хаотичном поведении индикаторов.

Диагностику рекомендуется начинать с проверки предохранителей F46 (10А) и F47 (7.5А) в монтажном блоке салона, а также состояния контактных групп и массы. Серьезные электронные сбои требуют специализированного оборудования для считывания ошибок.

Неполадка	Возможные причины	Способы ремонта
Не работает спидометр/тахометр	Окисление контактов на разъемах Выход из строя шаговых двигателей стрелок	Зачистка контактов разъема панели Замена двигателей стрелок или всей панели
Мигает подсветка, гаснут сегменты	Перегорание ламп накаливания Деградация светодиодной ленты Пробой транзистора на плате	Замена ламп T5 (W5W) Установка LED-ленты с пайкой Замена силового транзистора
Самопроизвольное загорание индикаторов	Короткое замыкание в проводке Сбой ПО (реже - неисправность ЭБУ)	Прозвонка цепи CAN-шины Перепрошивка панели через диагностический разъем
Отсутствие реакции на кнопки управления	Износ резиновых контактов Обрыв дорожек на гибком шлейфе	Чистка токопроводящей площадки спиртом Восстановление дорожек токопроводящим лаком

Важно: При замене панели обязательна адаптация нового модуля через диагностический сканер (ELM327 с Forscan). Для моделей до 2008 года требуется коррекция пробега, так как данные хранятся в EEPROM панели.

Мнения владельцев об эргономике

Владельцы Ford Focus 2 высоко оценивают логичность расположения основных элементов управления. Кнопки на руле, рычаги под рукой и четкая приборная панель позволяют быстро находить нужные функции без отвлечения от дороги. Многие отмечают удобную форму сидений с боковой поддержкой и достаточное пространство для ног водителя даже при длительных поездках.

Критические замечания чаще касаются мелочей: некоторым не хватает регулировки руля по вылету, особенно высоким или низким водителям. Отдельные пользователи упоминают блики на глянцевых панелях в солнечную погоду и неудобное расположение подстаканников, мешающих переключению передач. В базовых комплектациях критикуют отсутствие регулировки подсветки приборов.

Типичные оценки эргономики

Плюсы:
- Интуитивная группировка кнопок мультимедиа и климата
- Удобный доступ к рычагам стеклоочистителей и поворотников
- Четкая видимость тахометра и спидометра при любом освещении
Минусы:
- Жесткие пластики дверей и центрального тоннеля
- Слишком высокий подлокотник для людей невысокого роста
- Отсутствие подогрева руля в большинстве комплектаций

Сравнение панели приборов Форд Фокус 2 с конкурентами в классе

Панель приборов Focus II (2004-2011) выделяется спортивным, "водительским" дизайном с глубокой "капсулой" тахометра и спидометра, наклоненной к водителю. Основные элементы выполнены в стиле "техно", с характерными металлизированными вставками и треугольными воздуховодами, что создает динамичный, хотя и несколько строгий образ. Подсветка преимущественно оранжево-красная, обеспечивающая хорошую читаемость ночью, но не самая современная по меркам поздних годов выпуска.

Функционально панель Focus II предлагает базовый набор: крупные аналоговые шкалы спидометра и тахометра, ЖК-экранчик бортового компьютера (в зависимости от комплектации) с данными о расходе топлива, пробегом и температурой, индикаторы систем авто. Управление осуществляется через кнопки на подрулевых лепестках, что удобно, но информативность экрана уступает цветным или более крупным дисплеям конкурентов.

Ключевые отличия от основных конкурентов

Volkswagen Golf V: Панель Golf V воспринимается как более "премиальная" – мягче пластики, строже дизайн, классическая симметричная компоновка приборов. Подсветка бело-голубая, "холодная". Мультифункциональный дисплей (MFD) между спидометром и тахометром крупнее и информативнее, особенно в топовых версиях.
Opel Astra H: Астра Н часто хвалили за эргономику и "обволакивающий" дизайн панели, плавно интегрированной в торпедо. Использовались более мягкие на ощупь материалы, чем у Focus. Индикация схожа, но подсветка приборов – комбинация красной и синей, что выглядело современнее. Центральный экран бортового компьютера расположен выше и удобнее для считывания.
Renault Megane II: Меган II предлагал радикально иной, футуристичный дизайн с центрально расположенной цифровой панелью приборов (в топовых комплектациях) или необычной компоновкой аналоговых. Это было субъективно красивее, но менее удобно для многих водителей. Качество пластиков панели уступало Focus, чаще отмечались скрипы.
Toyota Corolla E150: Панель Короллы – эталон практичности и простоты. Инструменты крупные, читаются идеально, управление элементарное. Качество сборки традиционно высокое. Однако дизайн консервативен, даже скучноват, подсветка зеленоватая. Информативный дисплей встречался реже, функционал бортового компьютера базовый.

Модель	Сильные стороны (против Focus II)	Слабые стороны (против Focus II)
VW Golf V	Качество материалов, премиальность ощущений, информативный MFD	Более сдержанный, "офисный" дизайн
Opel Astra H	Эргономика, современная подсветка, интеграция в торпедо	Субъективно менее "спортивный" дух
Renault Megane II	Смелый, запоминающийся дизайн (в топ-версиях)	Спорная эргономика цифровой панели, качество пластиков
Toyota Corolla	Надежность, простота, читаемость, сборка	Устаревший дизайн, бедная информативность

В отзывах владельцы Focus II чаще всего отмечают удачную эргономику ("все под рукой"), хорошую читаемость основных приборов и достаточный минимум информации. Критика касается жесткости пластиков (особенно на ранних моделях), склонности к появлению скрипов с возрастом и устареванию дизайна к концу жизненного цикла модели. Конкуренты в премиальности (Golf) или качестве сборки панели (Corolla) часто оценивались выше, но Focus II оставался фаворитом у ценителей "спортивного" стиля вождения в своем классе.

Список источников

Информация для статьи о панели приборов Ford Focus 2 была тщательно собрана из проверенных технических источников. Основное внимание уделялось точности описаний, устройству компонентов и реальному опыту эксплуатации.

При подготовке использовались официальная документация производителя, специализированные автомобильные ресурсы и мнения владельцев. Это позволяет обеспечить комплексный обзор функциональности и распространённых особенностей приборной панели данной модели.

Официальное руководство по эксплуатации Ford Focus II (российская версия)
Каталоги оригинальных запчастей Ford (ETIS, Microcat)
Технические бюллетени и сервисные мануалы Ford Motor Company
Специализированные автомобильные форумы: focuss.ru, drive2.ru/ford/focus, fordclub.ru
Отзывы владельцев на агрегаторах: Отзовик, Irecommend, Яндекс.Маркет
Видеоразборы и обзоры на YouTube-каналах автоэлектриков
Профильные издания: "За рулём", "Авторевю" (архивные тесты)
Базы данных типовых неисправностей СТО Ford
