Панель приборов Лада Калина - всё, что нужно знать

Статья обновлена: 18.08.2025

Панель приборов – ключевой элемент взаимодействия водителя с автомобилем Lada Kalina. Она предоставляет критически важную информацию о состоянии систем машины и параметрах движения.

В данном обзоре детально рассмотрены компоновка, функционал и эргономика приборной панели разных модификаций Калины. Особое внимание уделено эволюции дизайна, расположению органов управления и особенностям считывания показаний.

Расположение и общая компоновка элементов

Приборная панель Калины разделена на три логические зоны: водительскую секцию с контрольными приборами, центральную консоль с мультимедийной системой и органами управления, а также пассажирскую часть с бардачком. Все элементы сгруппированы с учетом эргономики и частоты использования, обеспечивая интуитивную доступность во время движения.

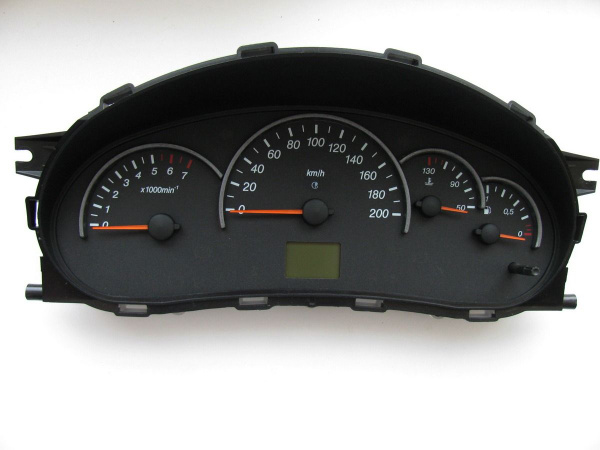

Водительский блок включает комбинацию приборов с тахометром, спидометром, индикаторами топлива и температуры ОЖ. Справа от рулевой колонки расположен модуль подрулевых переключателей (указатели поворотов, дворники, освещение). Центральная часть содержит вертикальный блок вентиляции, под которым размещены:

Штатная магнитола или заглушка 1DIN
Блок управления отопителем с регуляторами температуры, обдува и переключателем режимов
Розетка прикуривателя и пепельница

Нижняя секция отведена под вещевой ящик с замком и нишу для мелких предметов. Дефлекторы бокового обдува интегрированы в торцы панели, а кнопки экстренной сигнализации и заднего противотуманного фонаря вынесены на центральную консоль между воздуховодами.

Спидометр: точность и погрешности измерений

Спидометр в Lada Kalina работает на основе сигналов датчика скорости, расположенного в коробке передач. Механический привод преобразует вращение вторичного вала КП в электрические импульсы, которые обрабатываются приборным щитком и отображаются на аналоговой или цифровой шкале. Конструктивно все автомобильные спидометры имеют систематическую погрешность, заложенную производителем.

Показания прибора всегда завышены относительно реальной скорости – это требование международных стандартов безопасности (ГОСТ Р 41.39). Средняя погрешность на Калине составляет 5-10% при штатных колёсах. Например, при показаниях 100 км/ч фактическая скорость будет около 92-95 км/ч. Занижение показаний технически исключено для предотвращения нарушений скоростного режима.

Факторы, влияющие на точность

Основные причины отклонений:

Размер колёс: установка дисков или покрышек, не соответствующих заводским параметрам (например, 185/65 R14 вместо 175/65 R14), изменяет длину окружности колеса.
Давление в шинах: снижение давления на 0,5 атм увеличивает погрешность на 2-3%.
Износ протектора: стирание 3-4 мм резины добавляет 1-1.5% погрешности.
Температурное воздействие: нагрев шин в движении уменьшает диаметр колеса.

Калибровка спидометра выполняется под конкретный типоразмер колёс. При изменении внешнего диаметра более чем на 3% требуется программная коррекция электронного блока.

Показания спидометра (км/ч)	Реальная скорость (км/ч)*	Отклонение (%)
60	55-57	5-8
90	83-86	5-8
120	110-114	5-8

*Данные для штатной комплектации

Функционал электронного одометра (дневной/общий пробег)

Электронный одометр в панели приборов Lada Kalina отображает два ключевых параметра пробега: общий (суммарный) и дневной (частичный). Оба значения выводятся цифрами в одном информационном поле жидкокристаллического дисплея.

Переключение между режимами осуществляется кратковременным нажатием на кнопку с пиктограммой "треугольник/линия", расположенную на торце правого подрулевого переключателя. Текущий режим индицируется пиктограммой в левом углу экрана: "ОДО" для общего пробега и "суточный" для дневного.

Особенности режимов

Общий пробег (ODO) фиксирует километраж автомобиля с момента начала эксплуатации. Данные хранятся в энергонезависимой памяти и не обнуляются при отключении аккумулятора. Изменение показаний возможно только с использованием специализированного оборудования.

Дневной пробег позволяет отслеживать расстояние, пройденное за конкретный отрезок времени. Для сброса показателей необходимо:

Переключиться в режим "суточный"
Удерживать кнопку переключателя более 2 секунд

Автоматический сброс происходит при превышении 1999 км или через 24 часа непрерывного движения.

Параметр	Диапазон значений	Точность
Общий пробег	0–999 999 км	±2%
Дневной пробег	0–1999 км	±2%

При критическом уровне напряжения бортовой сети (менее 8В) возможны сбои в сохранении данных дневного пробега. Общий пробег защищен от подобных сбоев дублированием в памяти ЭБУ.

Работа тахометра и оптимальные обороты для переключения передач

Тахометр на панели приборов Lada Kalina отображает текущие обороты коленчатого вала двигателя в тысячах оборотов в минуту (об/мин x 1000). Этот прибор критически важен для контроля нагрузки на силовой агрегат, позволяя водителю оценивать интенсивность работы мотора в реальном времени. Шкала обычно размечена от 0 до 8, где красная зона начинается после 6-7 тыс. об/мин, сигнализируя о недопустимой нагрузке.

При переключении передач ориентир на показания тахометра помогает сохранить ресурс двигателя и трансмиссии. Слишком раннее переключение (низкие обороты) вызывает детонацию и перегрузку, а запоздалое (высокие обороты) ведет к повышенному расходу топлива и износу деталей. Для Kalina с 8-клапанным мотором оптимальным считается диапазон 2500-3500 об/мин, а с 16-клапанным – 3000-4000 об/мин.

Тип двигателя	Переключение ↑ (разгон)	Переключение ↓ (торможение)
8-клапанный (1.6 л)	2500-3500 об/мин	1500-2000 об/мин
16-клапанный (1.6 л)	3000-4000 об/мин	1800-2500 об/мин

Правила считывания показаний указателя уровня топлива

Указатель уровня топлива на панели приборов Калины отображает текущий объем горючего в баке при помощи стрелки и цифровой шкалы. Шкала разделена на секторы с обозначениями: "0" (пустой бак), "1/2" (половина), "1" (полный бак). Для точной интерпретации данных водитель должен визуально контролировать положение стрелки относительно этих меток во время движения.

При включении зажигания стрелка автоматически перемещается от нулевой отметки к актуальному значению – это стандартная диагностика системы. Загорание оранжевой сигнальной лампы с иконкой заправочной колонки рядом со шкалой указывает на остаток менее 5-7 литров, требующий срочной дозаправки.

Ключевые рекомендации по эксплуатации

Контролируйте показания при работающем двигателе – на заглушенном моторе стрелка возвращается в нулевое положение.
Учитывайте уклон автомобиля – при парковке на неровной поверхности реальный уровень может отличаться от отображаемого.
Не допускайте постоянной работы с "резервом" – регулярное опускание уровня ниже ¼ бака ускоряет износ топливного насоса.

Положение стрелки	Примерный объем	Действия
Между "1" и "1/2"	Более 25 л	Штатный режим эксплуатации
На "1/2"	~25 л	Планирование заправки
Ниже "1/2"	Менее 25 л	Контроль расхода
Сигнальная лампа	5-7 л	Немедленная заправка

Анализ температуры охлаждающей жидкости в разных режимах

На панели приборов Калины температура охлаждающей жидкости отображается стрелочным указателем, дублируемым сигнальной лампой перегрева. Шкала градуирована условно: оптимальный рабочий диапазон соответствует положению стрелки в центральном секторе (примерно 90°C). Важно отслеживать динамику показаний, так как отклонения от нормы сигнализируют о неполадках системы охлаждения или двигателя.

Поведение температуры напрямую зависит от нагрузки двигателя, скорости движения, эффективности вентилятора радиатора и термостата. При исправных компонентах система поддерживает стабильный тепловой режим, но в экстремальных условиях возможны колебания. Критичным считается выход стрелки в красную зону (свыше 110°C), требующий немедленной остановки двигателя.

Характерные режимы эксплуатации

Типовые температурные сценарии:

Режим	Показания	Причины
Холодный пуск	Стрелка у минимума	Прогрев до рабочей температуры занимает 5-10 минут
Городской цикл (пробки)	Повышение до 100-105°C	Снижение обдува радиатора, частая работа вентилятора
Трасса (80-100 км/ч)	Стабильно 90±5°C	Идеальный теплообмен за счет встречного потока воздуха
Буксировка груза/подъем	Рост до 105-110°C	Повышенная нагрузка на двигатель

Ключевые риски при отклонениях:

Постоянное положение ниже 80°C – неисправность термостата (заклинил в открытом положении), увеличенный расход топлива.
Резкие скачки в красную зону – утечка антифриза, отказ помпы, заклинивание термостата (закрыт), засор радиатора.
Медленный прогрев зимой – заслонка термоса не закрывается, неверные показания датчика.

Для точной диагностики необходимо сопоставлять поведение стрелки с внешними признаками: шумом помпы, работой вентилятора, уровнем ОЖ в расширительном бачке. Стабильное удержание температуры в среднем диапазоне при любом режиме – показатель исправности системы.

Контрольные лампы давления масла: критичность срабатывания

Активация красной пиктограммы "масленка" на панели Калины сигнализирует об опасном падении давления в системе смазки двигателя. Игнорирование этого предупреждения даже на короткое расстояния способно привести к необратимым повреждениям силового агрегата из-за масляного голодания.

Срабатывание происходит при давлении ниже 0.3-0.6 Бар на холостом ходу или при недостаточном уровне масла. Датчик, расположенный возле масляного фильтра, замыкает цепь при критическом снижении показателей, активируя световую сигнализацию на приборном щитке.

Последствия игнорирования сигнала

Разрушение вкладышей коленвала - трение "металл по металлу" без масляной пленки
Задиры на зеркале цилиндров - потеря компрессии и попадание стружки в систему
Деформация распредвала и клапанного механизма

Состояние	Действия водителя
Лампа мигает/горит на холостом ходу	Немедленно заглушить двигатель
Сигнал появляется при разгоне	Снизить обороты, проверить уровень масла

При срабатывании предупреждения категорически запрещено продолжать движение. Необходимо выполнить экстренную остановку с выключением зажигания и провести диагностику:

Проверить уровень масла щупом
Осмотреть поддон и фильтр на предмет течей
Контролировать состояние масла (загрязнение, разжижение)
Произвести замер давления манометром при запуске

Индикаторы аккумулятора и диагностика проблем зарядки

На панели приборов Lada Kalina индикатор аккумулятора выполнен в виде схематичного изображения батареи красного цвета. В штатном режиме он кратковременно загорается при включении зажигания и гаснет после запуска двигателя, подтверждая исправность системы зарядки. Постоянное горение или мигание этого значка во время работы мотора сигнализирует об отсутствии заряда АКБ от генератора.

Основные причины активации индикатора включают обрыв ремня генератора, неисправность регулятора напряжения, износ щеточного узла, окисление клемм или повреждение проводки. Мигающий сигнал часто указывает на критический перезаряд батареи (свыше 15В), вызванный заклиниванием реле-регулятора, что создает риск повреждения электронных модулей и электролитического выкипания АКБ.

Методы диагностики

При появлении сигнала выполните проверку в следующем порядке:

Контроль напряжения: измерьте мультиметром на клеммах АКБ при работающем двигателе (2000 об/мин). Норма: 13.6–14.4В.
Визуальный осмотр:
- Целостность ремня генератора
- Отсутствие окислов на батарейных клеммах
- Состояние проводов массы на кузове и двигателе
Тест генератора: при работающем моторе снимите минусовую клемму с АКБ. Исправный генератор поддержит работу двигателя. Внимание! Метод рискован для современных электронных систем.

Показания вольтметра	Вероятная неисправность
Менее 12.8В	Недостаточный заряд (износ щеток, пробой диодов)
Более 15В	Перезаряд (отказ реле-регулятора)
Колебания 12-15В	Зависание щеток, нарушение контактов

Помните: игнорирование горящего индикатора приводит к глубокому разряду АКБ и невозможности запуска двигателя, а при перезаряде – к вздутию батареи и выходу из строя бортовой электроники. Для точной диагностики генератора и цепи заряда рекомендуется обратиться в сервис.

Сигнальные лампы тормозной системы и ручника

На приборной панели Lada Kalina расположены две взаимосвязанные сигнальные лампы, предупреждающие о состоянии тормозной системы. Первая (красного цвета с восклицательным знаком внутри круга) активируется при запуске двигателя для самодиагностики и должна гаснуть через 2-5 секунд. Её постоянное горение или включение во время движения сигнализирует о критических неполадках: падении уровня тормозной жидкости, неисправности ABS, нарушении герметичности контуров или отказе вакуумного усилителя.

Вторая лампа (красная буква "P") предназначена исключительно для индикации стояночного тормоза. Она загорается при поднятом рычаге ручника и тухнет после его опускания. Если индикатор продолжает гореть при отпущенном ручнике – это указывает на износ колодок, ослабление троса, закисание механизмов или сбой датчика положения рычага. Игнорирование горящей лампы тормозной системы создаёт аварийную ситуацию из-за резкого снижения эффективности торможения.

Ключевые особенности и различия

Индикатор	Цвет	Тип неисправности	Действия водителя
Лампа тормозной системы (!)	Красный	Низкий уровень ТЖ, неполадки ABS, разгерметизация	Немедленная остановка и проверка уровня ТЖ, вызов эвакуатора
Индикатор ручника (P)	Красный	Поднят ручник, износ колодок, неисправность датчика	Проверить положение ручника, осмотреть тормозные механизмы

Важно: При одновременном горении обоих индикаторов после отпускания ручника вероятна комплексная неисправность, требующая диагностики сканером. Проверьте:

Уровень тормозной жидкости в бачке (между метками MIN и MAX)
Целостность проводов у датчиков ручника и колёсных датчиков ABS
Состояние тормозных колодок на всех колёсах

Ложные срабатывания могут провоцироваться залипанием поплавка в расширительном бачке, окислением контактов или низким зарядом АКБ. Однако эксплуатация автомобиля с горящей красной лампой "!" запрещена из-за риска полного отказа тормозов.

Индикация неисправности двигателя (Check Engine): алгоритм действий

При активации индикатора Check Engine на панели приборов Лады Калины немедленно прекратите эксплуатацию автомобиля в интенсивном режиме. Избегайте высоких оборотов двигателя и резких ускорений. Проверьте уровень масла и охлаждающей жидкости, убедитесь в отсутствии видимых повреждений проводки или подтёков технических жидкостей под капотом.

Подключите диагностический сканер к разъёму OBD-II (расположен под рулевой колонкой слева). Считайте коды ошибок из памяти электронного блока управления (ЭБУ). Фиксируйте все сохранённые коды – они указывают на вероятную причину неисправности. Не сбрасывайте ошибки до проведения анализа.

Расшифровка и устранение неисправности

Определите приоритетность кодов:
- Ошибки серии P0xxx/P2xxx – критические (топливная система, зажигание)
- Ошибки Uxxx – проблемы связи между модулями
- Ошибки Cxxx – неполадки шасси

Свериться с типовыми неисправностями Калины:

Код	Вероятная причина
P0172	Переобогащение смеси (датчик кислорода, РХХ)
P0300	Пропуски зажигания (свечи, катушки, ВВ-провода)
P0420	Низкая эффективность катализатора

Выполните визуальный осмотр: проверьте целостность воздуховодов, разъёмов датчиков (ДМРВ, ДПКВ, ДПДЗ), состояние высоковольтных проводов.
Устраните причину: замените неисправные компоненты или проведите ремонт проводки. При сложных неисправностях обратитесь к специалистам.
Сбросьте ошибки сканером после ремонта и проведите тестовую поездку для проверки работы системы.

Не игнорируйте горящий Check Engine – это может привести к повреждению катализатора, прогарам клапанов или повышенному расходу топлива. Повторное загорание лампы после сброса требует углублённой диагностики.

Типовые неполадки указателей приборов и устранение

Неисправности указателей на панели приборов Калины чаще всего связаны с проблемами датчиков, проводки или контактов. Стрелки могут залипать, показывать некорректные значения, хаотично дергаться или полностью перестать реагировать на изменения параметров. Игнорирование таких симптомов затрудняет контроль за работой двигателя и уровнем топлива.

Диагностику начинают с проверки предохранителей F20 (15А) и F3 (7,5А) в монтажном блоке, отвечающих за приборную панель. Далее исследуют целостность проводки и состояние разъемов на датчиках. Обрыв "массы" (кузовного заземления) также часто вызывает сбои. Если визуальный осмотр не выявил дефектов, потребуется тестирование датчиков мультиметром или замена на заведомо исправный аналог.

Распространенные неисправности и методы ремонта

Указатель	Типовая неисправность	Устранение
Спидометр	Стрелка не двигается или "прыгает"	Замена датчика скорости (расположен на КПП) Чистка контактов разъема датчика от окислов Проверка целостности проводов от датчика к приборной панели
Тахометр	Не показывает обороты или завышает показания	Диагностика катушки зажигания и ВВ-проводов Проверка контактов на фишке ЭБУ двигателя Замена контроллера приборной панели
Указатель температуры	Стрелка на нуле/в красной зоне без причин	Замена датчика температуры ОЖ (на термостате или ГБЦ) Устранение воздушных пробок в системе охлаждения Прогрев контактов разъема панели приборов феном
Указатель топлива	Некорректный уровень или "плавание" стрелки	Прочистка потенциометра топливного модуля Замена поплавка (часто трескается и тонет) Затяжка клемм на топливном насосе

Важно: При замене датчиков используйте только оригинальные запчасти или проверенные аналоги (Артикул датчика скорости: 11180-3843010-03). После ремонта выполните калибровку стрелок путем сброса минусовой клеммы АКБ на 10-15 минут. Если проблемы сохраняются – потребуется диагностика CAN-шины или перепрошивка ЭБУ приборного щитка.

Технология замены перегоревших лампочек подсветки

Перед началом работ подготовьте новые лампочки типа Т5 (W1.2W) с цоколем W2x4.6d – именно такой тип применяется в подсветке щитка приборов Лада Калина. Обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и срабатывания предохранителей. Проверьте соответствие мощности и вольтажа заменяемых элементов.

Демонтаж панели требует аккуратности: снимите декоративные накладки вокруг руля и комбинации приборов, открутите крепежные винты крестовой отверткой. Осторожно потяните щиток на себя, отсоедините разъемы проводов, запоминая их расположение. Не допускайте перегибов жгутов и резких движений при извлечении.

Пошаговая процедура замены

Снимите защитную заднюю крышку комбинации приборов, отщелкнув пластиковые фиксаторы
Найдите неработающие лампы в гнездах поворотных патронов (ориентируйтесь по схеме в мануале)
Аккуратно выкрутите патрон с перегоревшей лампой против часовой стрелки
Извлеките старую лампочку из патрона, замените на новую
Установите патрон на место до характерного щелчка
Проведите тестовое подключение аккумулятора перед сборкой

Критические нюансы: никогда не касайтесь колбы лампы голыми пальцами – жировые следы сокращают срок службы. Убедитесь в правильной ориентации патрона – треугольный выступ должен совпадать с меткой на плате. При замене нескольких ламп используйте одинаковые элементы от одного производителя для равномерности подсветки.

После обратной сборки включите зажигание для проверки работоспособности. Если отдельные сегменты не светятся, разберите щиток повторно – вероятно, патрон не до конца зафиксирован в посадочном месте. При возникновении ошибок на бортовом компьютере проверьте целостность разъемов и плотность их подключения.

Настройка яркости и цветовой схемы приборной панели

Регулировка подсветки щитка приборов на Калине осуществляется через рукоятку на левом подрулевом переключателе. Поворотом кольца изменяется интенсивность свечения шкал и стрелок для адаптации к условиям освещенности – от минимального ночного до максимального дневного уровня. Функция особенно полезна при движении в темное время суток, исключая ослепление водителя.

Цветовая схема приборной панели зависит от комплектации и года выпуска автомобиля. Базовые версии используют классическую оранжево-красную подсветку шкал, тогда как в премиальных модификациях (например, Luxe) применяются современные белые или голубоватые тона. Смена палитры возможна только аппаратным путем – заменой светодиодов или установкой альтернативных приборных панелей.

Ключевые особенности регулировок

Градация яркости: 5-ступенчатая регулировка с запоминанием последнего выбранного уровня
Автоматическая коррекция: при включении габаритов яркость снижается на 50% от установленного значения
Ограничения: невозможность отдельной настройки для спидометра/тахометра/дополнительных индикаторов

Тип подсветки	Комплектации	Особенности
Красно-оранжевая	Standard, Norma	Традиционная схема с контрастными показаниями
Белая/голубая	Luxe, Exclusive	Современная холодная гамма, улучшенная читаемость

Подрулевые переключатели: управление без отрыва от руля

Левый подрулевой рычаг на Калине отвечает за работу светотехники: включение габаритов, ближнего и дальнего света, а также управление указателями поворотов. Его конструкция позволяет быстро активировать мигание фарами для предупреждения других участников движения. Дополнительный переключатель на торце рычага регулирует интенсивность работы дворников лобового стекла в нескольких режимах скорости.

Правый подрулевой переключатель полностью посвящен управлению омывателями и стеклоочистителями. Он регулирует работу передних дворников (интервальный, постоянный режимы и быструю скорость), активирует омыватель лобового стекла нажатием вверх. Поворотное кольцо на базе рычага управляет задним стеклоочистителем и омывателем, что особенно полезно в непогоду.

Ключевые особенности управления

Эргономичное расположение – пальцы естественно ложатся на рычаги при стандартном хвате руля
Тактильная идентификация – рифленые поверхности и разная форма кнопок исключают ошибки
Интуитивная логика работы – направления перемещения рычагов соответствуют ожидаемому действию

Левый рычаг	Правый рычаг
Поворотники (вверх/вниз)	Дворники лобового стекла (вниз – 1 дж., еще ниже – 2 дж.)
Переключение ближний/дальний (на себя/от себя)	Омыватель лобового стекла (на себя)
Мигание фарами (нажатие вперед)	Кольцо управления задним дворником/омывателем

Информационный дисплей: базовые функции

Информационный дисплей в щитке приборов Лады Калины выводит ключевые эксплуатационные параметры автомобиля. Он располагается между тахометром и спидометром, предоставляя водителю данные в текстовом или символьном формате на монохромном экране.

Управление функциями дисплея осуществляется через кнопки на подрулевом переключателе. Кратковременные нажатия позволяют переключаться между разделами, а длительное удержание кнопки RESET обнуляет данные текущего трипа (поездки).

Основные отображаемые параметры

Текущий расход топлива в л/100 км (рассчитывается в режиме реального времени)
Средний расход топлива за поездку или с момента последнего сброса
Запас хода (расчетное расстояние до опустошения бака в км)
Средняя скорость движения за текущий цикл поездки
Пробег: общий одометр и два независимых трипметра (Trip A/Trip B)
Время в пути для текущей поездки (в часах и минутах)
Наружная температура с индикацией обледенения (при +4°C и ниже)

При активации систем предупреждения дисплей автоматически переключается на отображение аварийных сообщений. К ним относятся предупреждения о низком уровне топлива, открытых дверях, неисправностях двигателя (Check Engine), проблемах с тормозной системой или разряде АКБ.

Диагностика ошибок через комбинацию нажатия кнопок

Для активации режима диагностики на приборной панели Lada Kalina одновременно зажмите кнопку сброса суточного пробега и кнопку регулировки часов. Удерживайте их при включении зажигания до момента появления на дисплее серии цифровых кодов. Этот режим позволяет считать сохраненные в памяти ЭБУ ошибки без использования сканера.

После входа в сервисное меню на табло последовательно отобразятся коды неисправностей в формате "ХХХ.Х", где первые две цифры обозначают систему, а последние – конкретную ошибку. Отсутствие кодов сигнализируется цифрой 0. Для навигации между параметрами используйте кнопку сброса суточного пробега – каждое нажатие переключает показания.

Расшифровка основных кодов

1.0.0 – напряжение бортовой сети
2.0.0 – давление топлива
4.0.0 – температура охлаждающей жидкости
5.0.0 – обороты двигателя
6.0.0 – скорость движения

Код ошибки	Описание	Типичные причины
4.1.0	Обрыв датчика температуры ОЖ	Поврежденная проводка, окисление контактов
2.2.0	Низкое давление топлива	Забитый фильтр, неисправный бензонасос
1.2.0	Перегрузка генератора	Короткое замыкание, неисправный регулятор напряжения

После диагностики для сброса ошибок удерживайте кнопку сброса пробега при отображении кода неисправности более 3 секунд. Важно помнить, что данный метод показывает только электрические неисправности – механические проблемы требуют инструментальной проверки.

Сброс сервисного интервала для планового ТО

После выполнения планового технического обслуживания Лады Калины необходимо сбросить индикатор сервисного интервала на панели приборов. Эта процедура сигнализирует бортовому компьютеру о начале нового межсервисного периода. Для моделей Калины первого поколения (до рестайлинга 2018 года) последовательность действий стандартна.

Включите зажигание (положение "ON/I", двигатель заводить не нужно). Найдите и нажмите кнопку сброса суточного пробега (одометра), расположенную обычно на правой стороне комбинации приборов. Удерживайте кнопку нажатой. Через несколько секунд надпись "ТО" или "SERVICE" на дисплее начнет мигать. Продолжайте удерживать кнопку до тех пор, пока индикация сервисного интервала не погаснет, а счетчик дней или километров до следующего ТО не обнулится или не покажет стандартное значение (обычно 15000 км или 365 дней). Отпустите кнопку и выключите зажигание.

Важные нюансы сброса

Сброс сервисного интервала требует точного следования процедуре:

Поколение имеет значение: Указанный выше метод актуален для Калин с аналоговой или простейшей цифровой панелью приборов (до ~2018 г.).
Калина 2 (FL/рестайлинг): Для моделей с новым логотипом LADA и обновленной панелью (после 2018 г.) процедура отличается. Сброс обычно выполняется через меню мультифункционального рычага стеклоочистителя и дисплей бортового компьютера (необходимо зайти в настройки сервисных интервалов).
Наличие бортового компьютера: Если автомобиль оснащен полноценным бортовым компьютером с кнопкой "Вкл/Выкл" или "Меню" на подрулевом переключателе, сброс интервала ТО осуществляется через его настройки, а не кнопкой одометра.
Подтверждение сброса: Главный признак успешного сброса – исчезновение мигающей надписи "ТО" или "SERVICE" и установка счетчика на стандартное значение интервала.
Руководство пользователя: Всегда сверяйтесь с инструкцией по эксплуатации именно вашей модели и года выпуска автомобиля, так как алгоритмы могут незначительно отличаться.

Особенности панелей разных поколений (1 и 2 рестайлинг)

Панель приборов первого поколения Калины (до 2009 года) отличалась строгим функциональным дизайном. Основные элементы включали аналоговые шкалы спидометра и тахометра с оранжевой подсветкой, крупные поворотные переключатели климата и аудиосистемы, а также простую центральную консоль с минималистичными кнопками. Материалы преимущественно использовались жесткие пластики серых тонов, а компоновка фокусировалась на эргономике базовых функций.

Первый рестайлинг (2009-2013) принес визуальную модернизацию: двухцветную (черно-серебристую) отдельность центральной зоны, новые полупрозрачные ручки управления печкой и рельефные декоративные вставки. Подсветка приборов сменилась на современную белую, появился бортовой компьютер с дисплеем между спидометром и тахометром. Ключевые изменения:

Новая рулевая колонка с регулировкой по вылету
Переработанный блок управления отопителем с серебристыми акцентами
Улучшенная шумоизоляция панели

Второй рестайлинг (с 2013 года) радикально трансформировал интерьер:

Компонент	Изменения
Приборная группа	Цифровая жидкокристаллическая панель (в топовых комплектациях) с заменой стрелочных указателей
Центральная консоль	Интеграция мультимедийной системы с сенсорным экраном, замена крутящихся регуляторов на кнопочные
Материалы	Мягкие пластики на верхней части панели, контрастная прострочка

Эргономические улучшения коснулись расположения дефлекторов обдува и рельефа передней панели, что снизило бликование. Блок управления климатом получил полностью электронную индикацию режимов, а руль – интегрированные аудиоконтроллеры. Механический стояночный тормоз уступил место электромеханическому рычагу (в версиях с автоматом), освобождая пространство между креслами.

Проблемы конденсата внутри щитка приборов

Образование конденсата внутри щитка приборов Лады Калины – распространённая проблема, возникающая из-за разницы температур между внутренним пространством салона и наружным воздухом, особенно в холодное время года или при высокой влажности. Влага скапливается на внутренней поверхности стекла комбинации приборов, что приводит к его запотеванию.

Главная причина – нарушение герметичности корпуса щитка приборов. Износ уплотнителей лючка доступа к лампочкам подсветки или основного уплотнения между корпусом и стеклом создаёт микрощели. Через них влажный воздух из салона проникает внутрь, а при охлаждении (например, после остановки прогретого автомобиля) пар конденсируется на самом холодном элементе – стекле приборов.

Последствия и способы устранения

Основные последствия конденсата:

Ухудшение видимости показаний приборов: Запотевшее стекло мешает чётко видеть стрелки и шкалы, особенно в солнечную погоду.
Коррозия контактов и элементов плат: Постоянная влажность провоцирует окисление электрических разъёмов и дорожек на плате комбинации приборов, что может вызвать сбои в работе (мигание стрелок, пропадание подсветки, полный отказ).
Появление разводов и пятен внутри: После испарения влаги на стекле часто остаются некрасивые следы, которые сложно удалить без разборки.

Методы решения проблемы:

Проверка и замена уплотнителей:
- Внимательно осмотреть резиновый уплотнитель по периметру стекла комбинации на предмет трещин, затвердевания или деформации.
- Проверить состояние уплотнителя лючка для замены лампочек (расположен с тыльной стороны щитка).
- Заменить повреждённые уплотнители на новые оригинальные или качественные аналоги.
Герметизация корпуса: После замены уплотнителей или при обнаружении незаметных щелей, стык между корпусом и стеклом (после тщательной очистки и обезжиривания) можно аккуратно промазать тонким слоем прозрачного герметика (например, силиконового, нейтрального к пластику).
Сушка и профилактика:
- При появлении конденсата снять комбинацию приборов, вынуть лампочки через лючок и дать влаге испариться естественным путём в тёплом сухом помещении.
- Использовать влагопоглощающие силикагелевые пакеты, поместив их внутрь корпуса щитка (закрепив так, чтобы они не мешали механике и не касались платы).
- Поддерживать исправность системы вентиляции салона (чистка воздуховодов, замена салонного фильтра).

Важно: Проблему конденсата нельзя игнорировать. Постоянная влажность внутри электронного блока комбинации приборов существенно сокращает срок его службы и может привести к дорогостоящему ремонту или замене.

Целесообразность установки альтернативных панелей

Замена штатной приборной панели Калины на альтернативные варианты рассматривается владельцами для расширения функциональности или улучшения эстетики. Основными аргументами "за" являются возможность интеграции современных мультимедийных систем, более информативная визуализация данных (например, цветные дисплеи с анимированной графикой) и использование материалов повышенного качества сборки.

Однако установка неоригинальных панелей требует тщательной оценки рисков: возможны конфликты с бортовой электроникой, потеря гарантии на смежные узлы, некорректное отображение данных (особенно при ошибках адаптации прошивки). Дополнительные сложности создают необходимость профессионального монтажа и потенциальное усложнение сервисной диагностики из-за нестандартных интерфейсов.

Ключевые аспекты для принятия решения

Техническая совместимость: Проверка поддержки протоколов CAN-шины конкретной модели
Функциональный выигрыш: Оценка реальной необходимости расширенных функций (навигация, парктроник)
Эргономика: Удобство считывания показаний и расположения элементов управления

Фактор	Штатная панель	Альтернатива
Цена решения	Включена в авто	От 15 тыс. ₽ + установка
Гарантийные риски	Отсутствуют	Высокие
Кастомизация	Минимальная	Неограниченная

Для повседневной эксплуатации без требований к мультимедиа штатная панель остается оптимальной. Модернизация оправдана при профессиональной установке проверенных решений (например, панелей от Lada Granta FL) или если критично наличие экрана с камерой заднего вида. В остальных случаях затраты и риски могут не окупить визуального эффекта.

При выборе обязательна проверка отзывов о совместимости конкретной модели панели с годом выпуска авто. Отдельное внимание – качеству калибровки спидометра после замены, так как ошибки приводят к некорректным показаниям одометра и нарушениям ПДД.

Список источников

При подготовке материала использовались технические документы и экспертные публикации, посвящённые устройству и функционалу автомобилей Lada.

Основной акцент сделан на официальные данные производителя и практические испытания компонентов панели приборов.

Ключевые материалы

Официальное руководство по эксплуатации Lada Kalina (издательство АвтоВАЗ)
Техническая документация Электрооборудование Lada Kalina 1118-1119
Статьи из журнала "За рулём": диагностика приборной панели
Отчёты сервисных центров Lada: типовые неисправности комбинации приборов
Видеоинструкции Автоэлектрика Калины (официальный канал Lada)
Материалы автофорумов: отзывы владельцев о модернизации панели
Каталог запчастей АО "АвтоВАЗ": коды компонентов приборного щитка
